Не качает бензонасос на ваз 2115 инжектор

Признаки и симптомы неисправности реле топливного насоса

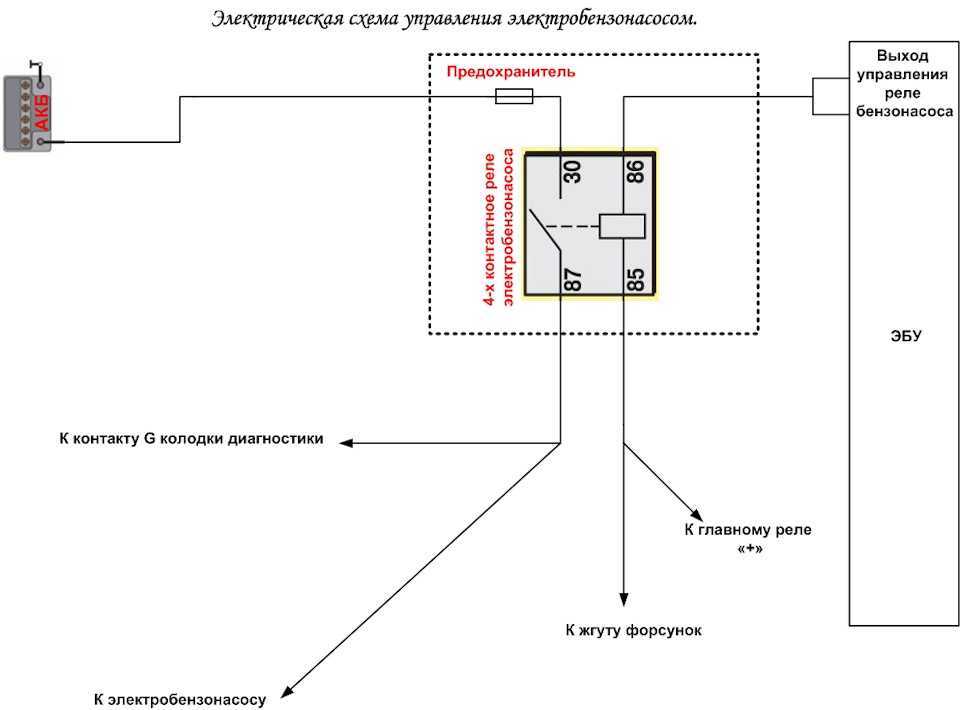

Начнем с того, что управление бензонасосом через реле происходит по следующей общей схеме:

• водитель вставляет ключ в замок и включает зажигание;
• после включения зажигания реле включает бензонасос на 2-3 секунды, что необходимо для создания давления в топливной рампе.
• затем можно услышать характерный звук, так как щелкает реле бензонасоса, которое отключило топливный насос;
• последующая работа бензонасоса будет возможна при 2 условиях: вращение двигателя стартером во время запуска и дальнейшая самостоятельная работа уже запущенного мотора.
• после выключения зажигания и остановки двигателя реле отключает бензонасос сразу или через 1 секунду.

Также на некоторых машинах устройство служит своеобразным ограничителем оборотов двигателя. Если обороты приблизились к максимальным и начинают превышать допустимый порог, происходит отключение бензонасоса через реле. Подача бензина прекращается, обороты снижаются, после чего элемент снова подает питание на насос.

Необходимо дополнительно отметить, что на некоторых моделях ТС бензонасос включается не после поворота ключа в замке зажигания, а в момент открытия водительской двери. Такое решение позволяет быстро запустить мотор, так как обеспечивает создание необходимого рабочего давления в топливной системе заранее. Другими словами, насос нагнетает бензин до того момента, как водитель решит вставить ключ и завести двигатель.

Если возникают неисправности реле, тогда питание на бензонасос может не подаваться. Вторым вариантом является то, что постоянно, то есть не отключается через несколько секунд после создания необходимого давления в топливной магистрали. В первом случае двигатель зачастую завести не удается, так как насос не качает и в топливной рампе нет бензина. Во втором случае происходит залипание реле бензонасоса (не срабатывает реле бензонасоса) и расходуется заряд на постоянное вращение моторчика топливного насоса. Добавим, что на некоторых авто запуск мотора возможен даже при условии определенных сбоев работе элемента, так как схема подключения реле насоса позволяет устройству работать во время прокручивания стартером.

Бензонасос не выключается и перегревается

Одной из частых неисправностей является то, что после поворота ключа зажигания бензонасос не выключается, то есть жужжит постоянно. В списке главных причин автоэлектрики выделяют:

• подгорание (залипание) контактов управляемой цепи реле бензонасоса;
• замыкание в электропроводке на насос;

Реже случается сбой в работе ЭБУ или датчика давления на насосе (что зависит от устройства БН конкретного автомобиля), что также заставляет топливный насос работать постоянно. Еще одной причиной могут быть форсунки, которые «льют», что не позволяет наосу создать давление в рампе и завести двигатель. Проверить можно по состоянию свечей зажигания. Если свечи заливает, тогда следует проверить цепь форсунок на обрыв.

Реле бензонасоса проверяется достаточно просто. Исправный элемент в работоспособной системе щелкает через 3-5 сек. после включения зажигания, после чего насос отключается. Если реле не издает щелчка или такой щелчок есть, но насос не выключается, тогда нужно вытащить реле. Прекращение работы насоса укажет на выход указанного реле из строя. Также можно достать реле и слегка постучать по нему, параллельно сбросив клемму с АКБ. Такой способ часто решает проблему залипания реле бензонасоса.

Теперь несколько слов о перегреве насоса. Если бензонасос на инжекторе перегревается, это проявляется в снижении его производительности и нестабильной работе двигателя. Сам электробензонасос является погружным, то есть находится в топливном баке прямо в бензине. Такое расположение позволяет устройству эффективно охлаждаться в топливе. Низкий уровень топлива ниже 1/4 бака при активной эксплуатации ТС в условиях высоких наружных температур может вызвать такой перегрев.

• Неисправность реле бензонасоса: проврека и замена

  Какие функции выполняет реле бензонасоса, признаки поломки. Где устанавливается реле топливного насоса, как правильно проверять реле бензонасоса. Читать далее

• Признаки неисправности регулятора давления топлива

  Назначение, особенности конструкции, место установки регулятора давления топлива инжекторного двигателя. Признаки неисправностей РДТ, проверка устройства. Читать далее

• Как почистить сетку бензонасоса самостоятельно

  Для чего необходима чистка сетки бензонасоса. Когда лучше менять и чем очистить сетку бензонасоса. Как правильно снять бензонасос, тонкости и нюансы. Читать далее

• Как заменить бензонасос самостоятельно

  Как поменять бензонасос. Расположение бензонасоса, стравлиание давления в системе,откручивание топливных магистралей, снятие насоса, обратная сборка. Читать далее

• Бензонасос не качает при включении зажигания

  Как определить, почему бензонасос не качает или плохо работает. Давление в топливной рампе, диагоностика насоса. Проводка, реле, предохранители бензонасоса. Читать далее

• Устройство механического и электрического бензонасоса

  Механический и электрический бензонасос, конструкция и принцип действия устройства, виды насосов и основные неисправности, особенности эксплуатации Читать далее

Неисправности в электросхеме

Теперь, когда вы знаете устройство агрегата, давайте разберемся, что делать в случае его неисправностей. Итак, если он не подает признаков жизни – проблема, скорее всего, в перегоревших электродеталях.

Искать их нужно не в электрическом блоке, а непосредственно в салоне Ваз 2110 с системой инжектор. Процесс выглядит следующим образом:

• Первым делом найдите предохранители. Они располагаются около передней консоли с правой пассажирской стороны. Там необходимо отыскать пластиковый щиток и демонтировать его. (Крепится деталь на трех саморезах).
• Там вы обнаружите три предохранителя и столько же реле.
• Реле, расположенное, по центру питает топливный. Слева от него располагается тот, который защищает форсунки. Его необходимо вынуть и проверить на работоспособность. Если, деталь окислилась зачистите контакты. Если видимых повреждение нет, возможно, предохранитель перегорел и его придется заменить.

Если же не помогают вышеперечисленные методы, более активно вмешиваться в электрическую систему ВАЗ 2110 с системой инжектор не стоит. По незнанию можно только навредить автомобилю.

Топливный агрегат перестанет работать и тогда потребуется более дорогостоящий ремонт. Поэтому процесс лучше доверить профессионалам.

ВАЗ 2110 не качает бензонасос, причины

Сначала рассмотрим неисправности механического БН. Все элементы автомобильного ДВС подвержены старению и износу, точно также под влиянием времени вырабатывается ресурс у механического бензонасоса.

К основным неисправностям механического устройства относятся:

• Поломки клапанов.
• Растрескивание диафрагмы.
• Коробление корпусов.

При пропускании диафрагмой воздуха бензонасос может перестать закачивать топливо в карбюратор, также через рваную мембрану бензин попадает в картер, где смешивается с двигательным маслом. При попадании топлива в масло расход топлива резко повышается, а сам мотор начинает плохо запускаться, особенно, если он прогрет. Проверить наличие топлива в картере довольно просто — если поджечь зажигалкой масляный щуп, произойдет возгорание. Кроме того, из масляного картера будет пахнуть топливом.

Частым дефектом, возникающим в механических бензонасосах, является коробление поверхности в точке крепления БН к корпусу вспомогательных устройств. При деформации поверхности моторное масло начинает подтекать в стыке между плоскостями.

Теперь что касается электробензонасоса.

Если он перестал функционировать, причин возникшей поломки может быть несколько:

• Сгорел моторчик бензонасоса.
• Перестало работать реле.
• Сгорел предохранитель.
• Повреждена электропроводка.
• Выход из строя блока управления мотором.

Диагностика причин несправностей и замена топливного насоса ВАЗ 2110

Топливный насос – это, по сути, электрический двигатель, который находится в топливном баке автомобиля и нагнетает и подает топливо к форсункам для впрыска в камеру сгорания под высоким давлением.

Как узел и деталь автомобиля, топливный насос, является одним из важных и привередливых узлов автомобиля. При помощи него топливо подается в инжектор.

При неправильной эксплуатации, поломка данной детали может привести к последствиям от неработоспособности топливной системы (особенно при длительном путешествии) до дорогостоящего ремонта всей системы питания двигателя.

Топливный насос ВАЗ 2110

Конструкция и принцип работы бензонасоса

Для того чтобы, найти причину поломки, необходимо изначально узнать конструкцию и принцип работы бензонасоса.

Конструкция

Бензонасос выполняется из множества деталей и напоминает собой электрический двигатель постоянного тока. Корпус его выполняется из пластика, и метала, внутри корпуса помещен магнит и ротор, на вал которого с одной стороны насажена крыльчатка, а с другой токосъёмный коллектор. Сам бензонасос является щёточным двигателем, что сильно снижает его надежность, современные автомобили (иномарки) уже многие перешли на бесщеточные электрические насосы.

Одним из важных элементов насоса является обратный клапан, который держит нагнанное давление в системе и не позволяет ему стечь обратно в бак через клапан.

Принцип работы

При появлении напряжения на колодке бензонасоса он начинает вращаться, крыльчатка нагнетает топливо в систему, как только оно достигает необходимого количества, клапан бензонасоса перекрывается, тем самым закрывает путь к оттоку топлива обратно в бак. После чего можно запускать двигатель. Работу бензонасоса можно хорошо услышать, запустив зажигания и прислушаться к его работе. Бензонасос издаст характерный писк и спустя несколько секунд остановится – это будет означать, что давление в систему накачено.

Распиновка бензонасоса ВАЗ 2107

1 – мотор привода вентилятора радиатора; 2 – колодка монтажного блока; 3 — датчик холостого хода; 4 – ЭБУ мотора; 5 – потенциометр; 6 – комплект свечей зажигания; 7 – БУ зажигания; 8 – электронный датчик положения коленвала; 9 – электробензонасос; 10 – показатель количества оборотов; 11 – лампа контроля исправности электронных систем и тормозной системы; 12 – реле управления системы зажигания; 13 – датчик спидометра; 14 – специальный заводской разъем для считывания ошибок при помощи БК; 15 – жгут форсунок; 16 – электроклапан адсорбера; 17, 18, 19,20 – блок предохранителей для ремонта монтажного блока, защищающих цепи системы впрыска; 21 – электронное реле управления бензонасосом; 22 – электронное реле управления системой подогрева выхлопного коллектора; 23 – система подогрева выхлопного коллектора; 24 – плавкий предохранитель, защищающий цепь подогревателя; 25 – электронный датчик воздуха; 26 – датчик контроля температуры ОЖ; 27 – электронный датчик воздушной заслонки; 28 – температурный датчик воздуха; 29 – датчик контроля давления и лампа недостаточного давления масла.

Проверить бензонасос на ВАЗ 2107 можно просто проверив тестером напряжение на колодке его подключения. Наличие напряжения будет говорить о неисправности электромотора. Вместо тестера (мультиметра) для диагностики неисправности можно использовать контрольную лампу.

В отсутствии такового, это можно сделать разъединив колодку подключения топливного насоса и контроля уровня топлива и подав напряжение проводами от аккумулятора, на место подключения серого провода +12 и на место черного — минус. Загудевший насос будет говорить о неисправности предохранителя, цепи питания или ЭБУ.

Как поменять фильтры

Сеточка фильтра часто забивается грязью – это приводит к нестабильной работе топливной системы. Чтобы ее извлечь, разборка насоса не потребуется, но его необходимо снять. Далее сеточку останется поменять или просто почистить.

Сперва снизьте давление в системе, иначе бензин растечется по салону. Для этого вытащите предохранитель, заведите мотор и дайте ему заглохнуть.

Замена сеточки производится так:

• отключите зажигание;
• поднимите заднее сиденье;
• снимите люк (фиксируется двумя винтами);
• разомкните фишку с проводами;
• ключом (17 мм) открутите топливные шланги;
• свинтите гайки, фиксирующие насос (8 шт.);
• удалите пластину;
• вытащите узел (вместе с прокладкой);
• поменяйте сеточку;
• произведите сборку в обратном порядке.

Распиновка БН ВАЗ 2113, 2114, 2115

— блок-фары; — моторедукторы очистителей фар*; — противотуманные фары*; — датчик температуры окружающего воздуха; — звуковые сигналы; — выключатель лампы освещения моторного отсека; — электродвигатель вентилятора системы охлаждения двигателя; — генератор; — датчик сигнализатора недостаточного уровня масла; — датчик уровня омывающей жидкости; — датчик износа колодок передних тормозов; — наконечники проводов, подключаемые к общему насосу омывателя стекол**; — насос омывателя ветрового стекла; — насос омывателя фар*; — наконечники проводов для подключения к насосу омывателя заднего стекла на автомобилях ВАЗ-2113 и ВАЗ-2114; — датчик сигнализатора недостаточного давления масла; — лампа освещения моторного отсека; — наконечник провода для подключения к жгуту проводов системы управления двигателем; — моторедуктор очистителя ветрового стекла; — стартер; — колодка, подключаемая к жгуту проводов системы зажигания на карбюраторных автомобилях; — датчик указателя температуры охлаждающей жидкости; — выключатель фонарей заднего хода; — датчик сигнализатора недостаточного уровня тормозной жидкости; — аккумуляторная батарея; — датчик сигнализатора недостаточного уровня охлаждающей жидкости; — реле включения противотуманных фар; — монтажный блок; — выключатель стоп-сигнала; — штепсельная розетка для переносной лампы; — лампа подсветки шкалы гидрокорректора; — выключатель лампы сигнализатора включения стояночного тормоза; — колодка для подключения лампы подсветки; — выключатель ламп освещения приборов; — подрулевой переключатель; — выключатель аварийной сигнализации; — реле элемента обогрева передних сидений; — выключатель зажигания; — предохранитель цепи фонарей заднего противотуманного света; — предохранитель цепи элементов обогрева передних сидений; — предохранитель цепи блокировки замков дверей; — лампа подсветки передней пепельницы; — реле зажигания; — прикуриватель; — лампа освещения вещевого ящика; — выключатель лампы освещения вещевого ящика; — электродвигатель вентилятора отопителя; — дополнительный резистор электродвигателя отопителя; — переключатель вентилятора отопителя; — лампа подсветки переключателя отопителя; — лампа подсветки рычагов отопителя; — моторедукторы электростеклоподъемников передних дверей; — переключатель электростеклоподъемника правой передней двери(расположен в правой двери); — моторедукторы блокировки замков передних дверей; — провода для присоединения к правому переднему громкоговорителю; — моторедукторы блокировки замков задних дверей; — провода для присоединения к правому заднему громкоговорителю; — блок управления блокировкой замков дверей; — провода для присоединения к радиоаппаратуре; — выключатель очистителей фар*; — выключатель элемента обогрева заднего стекла; — реле включения фонарей заднего противотуманного света; — колодка для подключения к элементу обогрева правого переднего сиденья; — выключатель фонарей заднего противотуманного света; — выключатель элемента обогрева правого переднего сиденья; — выключатель противотуманных фар*; — выключатель ламп наружного освещения; — выключатель элемента обогрева левого переднего сиденья; — колодка для подключения к элементу обогрева левого переднего сиденья; — провода для присоединению к левому переднему громкоговорителю; — переключатель электростеклоподъемника левой передней двери(расположен в левой двери); — переключатель электростеклоподъемника правой передней двери(расположен в левой двери); — провода для присоединения к левому заднему громкоговорителю; — боковые указатели поворота; — выключатели плафона на стойках передних дверей; — выключатели плафона на стойках задних дверей; — плафон; — плафон индивидуального освещения салона; — колодка для подключения к жгуту проводов электробензонасоса; — выключатель лампы освещения багажника; — комбинация приборов; — лампа освещения багажника; — блок индикации бортовой системы контроля; — маршрутный компьютер*; — колодка для подключения жгута проводов системы управления двигателем; — задние наружные фонари; — задние внутренние фонари; — колодки для подключения к элементу обогрева заднего стекла; — фонари освещения номерного знака; — дополнительный сигнал торможения, расположенный на спойлере.

Распространённые ошибки

Пользоваться нашей инструкцией можно в одном случае: когда не работает бензонасос, а другие системы исправны. Иногда мотор не заводится по нескольким причинам сразу. И тогда снижать давление надо так: ждут 5-6 часов, при этом зажигание не включают. Будьте внимательны!

Вообще-то, рампа находится под давлением

Узнать о наличии давления можно стандартным способом:

Открывают капот;
На топливной рампе находится штуцер, закрытый пластиковым колпачком. Его отворачивают (фото 1);
Колпачком от ниппеля (фото 2) можно будет выкрутить заглушку штуцера

Это действие выполняют осторожно: остаточное давление никуда не исчезло.

Даже если бензин начнёт бить фонтаном, не пытайтесь завернуть штуцер сразу. Пусть давление немного понизится.

Диагностический штуцер и заглушка

Пытаться чинить бензонасос – это похвально. Можно будет поменять его сеточку. Но причиной неполадок может быть и засорённый фильтр тонкой очистки.

Бензонасос звучит и качает – значит, всё в порядке?

Радикальной мерой проверки является подключение АКБ к разъёму. Сам модуль при этом должен находиться в баке! Исправный насос работает неслышно. Если моторчик жужжит – пора менять бензонасос, если звенит – найдите причину и устраните.

Диагностика неисправностей

Основные симптомы неисправности топливного насоса ВАЗ 2110, перебои работы двигателя при различных режимах работы, отсутствие давления в топливной системе, потеря динамики разгона, повышенный расход топлива, либо полный отказ при попытке пуска двигателя.

Первым делом необходимо проверить работоспособность насоса. При включении зажигания, под задним сидением должно быть слышно легкое жужжание насоса в течении нескольких секунд.

Если двигатель работает, необходимо проверить давление подачи топлива, с помощью манометра, давление подачи топлива в инжектор должно быть 3.5 – 4 атмосферы. Если звука работы бензонасоса не слышно, при наличии электрического тестера можно проверить приходит ли питание на насос.

Для этого необходимо снять заднее сидение ВАЗ 2110, декоративную крышку, и клемму с корпуса топливного насоса, включить ключ на прокрутку стартера, если на тестер питание не поступает, необходимо проверить реле, предохранитель или трассировку проводки на предмет разрыва! Если питание поступает, необходимо заменить топливный насос.

Исправность реле можно проверить путем замены его на рабочее из монтажного блока предохранителей, например реле дальнего света фар

При замене нового реле, необходимо обращать внимание на производителя и рекомендации специалиста по запасным частям в магазине, на стоимости реле лучше не экономить

Бензонасос на ваз 2110 — устройство и ремонт

Бензонасос ВАЗ 2110 имеет две разновидности. Первый вариант – механический, встроенный в двигатель и преимущественно применяемый в карбюраторных моторах. Второй вариант – электрический, встроенный в топливный бак для работы на инжекторных автомобилях. Мы будем рассматривать электробензонасос: его устройство, причины выхода из строя, возможность самостоятельного обслуживания или замены.

Почему бензонасос ВАЗ 2110 не включается

Желая запустить двигатель при полной исправности всех систем (стартер вращает мотор, на свечи подаётся искра, а в баке достаточно бензина) можно столкнуться с проблемой в подаче топлива.

Не работает бензонасос на ВАЗ 2110 инжектор 8 клапанов причины

В том случае, если звук работающего моторчика помпы не слышен, то это означает, что на узел не поступает питание или он выработал свой ресурс. Плохой контакт – частая причина неисправности.

Кроме этого, на ВАЗ 2110 топливный насос может отказать в работе по следующим причинам:

• вышло из строя реле;
• сгорел предохранитель;
• обрыв обмотки моторчика;
• окисление контактов;
• механическое повреждение (удар по бензобаку снизу).

Как проверить бензонасос на ВАЗ 2110 инжектор 8 клапанов

Если электробензонасос на ВАЗ 2110 имитирует работу, а автомобиль не заводится, то необходимо замерить давление в топливной системе. Для этого, следует приобрести (взять в пользование) манометр для шин, кусок топливного шланга, переходник-штуцер 7/16-20 UNF и хомуты.

Затем, стравить давление в системе и присоединить конструкцию к топливной рампе с краю. Завести мотор. Стрелка на манометре начнёт показывать значения. Нормой считается показатели: 280-320 kPa (2,8-3,2 kg/cm2) на холостом ходу. На высоких оборотах: 280-350 kPa (2,8-3,5 kg/cm2). Если показатель меньше, следует демонтировать модуль топливного насоса из бака.

Данный метод диагностики, позволяет сузить круг неисправностей, к которым относятся:

• неисправность регулятора давления в рампе;
• недостаточность подачи топлива от насоса;
• засорение топливной системы (сетчатого фильтра).

Нет питания на бензонасос ваз 2110 инжектор

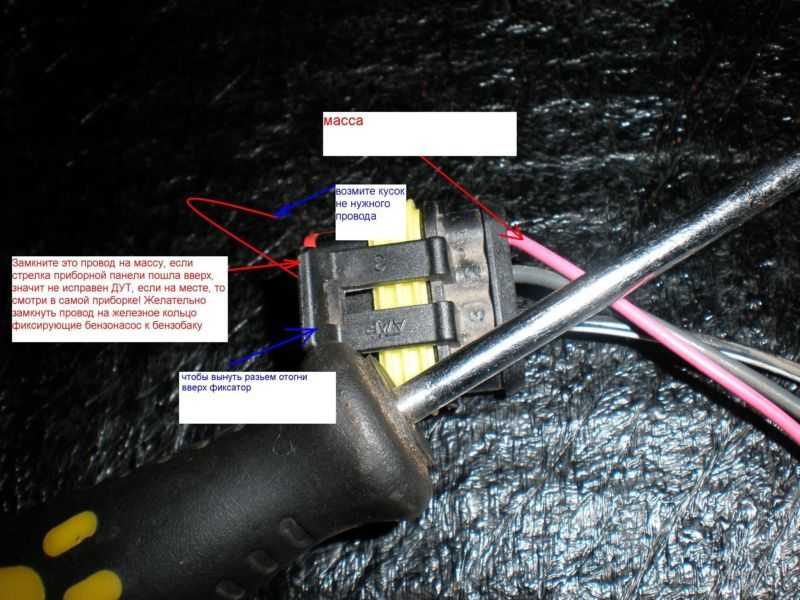

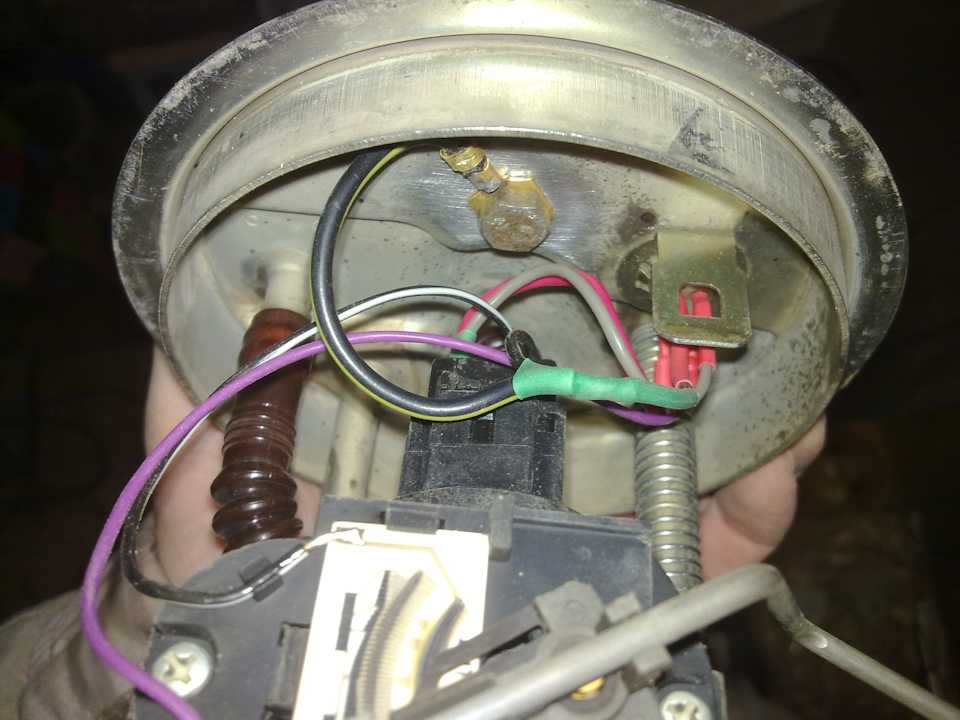

К насосу подходит жгут из трёх проводов: «плюс», «минус» и уровень топлива. Для того, чтобы проверить приход питания, необходимо воспользоваться электрическим тестером напряжения.

Как снять бензонасос на ВАЗ 2110 инжектор 8 клапанов

Если у автовладельца есть навык в слесарных работах, то снять насос подачи топлива не составит особого труда. Работы можно проводить в гараже или на открытом воздухе. Второе будет более приемлемо, так как неизбежность испарения бензина может отразиться на самочувствии.

Изначально потребуется подготовить несколько инструментов, среди которых:

• торцовый ключ или головка с воротком 7 мм;
• рожковый ключ с зевом 17 мм;
• отвёртки: крестовая и шлицевая;
• пассатижи.

Перед слесарными работами, тем более связанными с электрикой, следует отсоединить минусовую клемму от аккумуляторной батареи.

Далее, снятие и замена бензонасоса ВАЗ 2110 инжектор 8 клапанов, будет описана в виде пошаговой инструкции:

1. Снимаем заднее сиденье, освобождая его от защёлок по нижним боковым краям;
2. В ковролине, необходимо отыскать вырез, который скрывает крышку лючка;
3. Квадратный лючок, крепится двумя винтами, которые следует выкрутить;

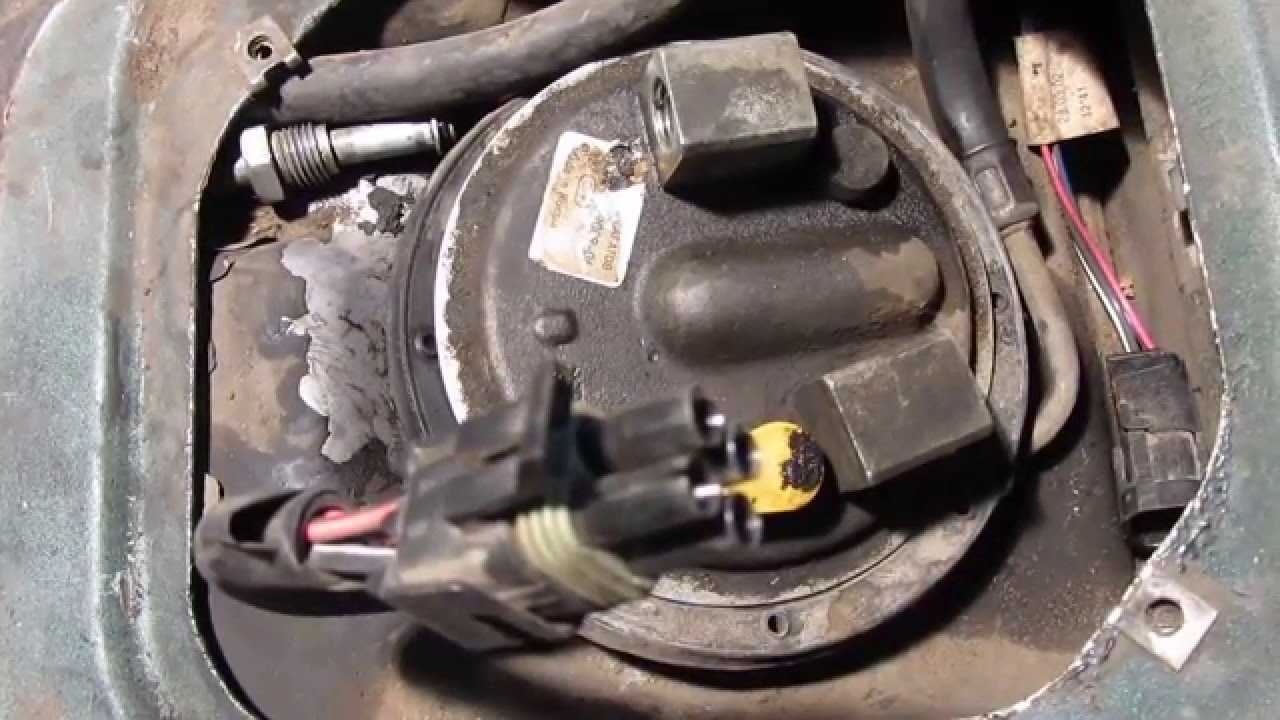

4. Сняв крышку, перед нами предстаёт верхняя часть насоса;
5. Первым делом отключаем штекер электрической цепи;
6. Затем, ключом 17 мм откручиваем два топливных штуцера;
7. После этого, следует открутить торцовым ключом или головкой 7 мм 8 гаек по периметру кольца;
8. Далее снимает само обжимное кольцо;
9. Теперь можно вынимать корпус топливного насоса;
10. Аккуратно, следует освободить электромоторчик от корпуса.

Сборку, после замены, следует произвести в обратном порядке. При этом, рекомендуется поменять резиновую прокладку под корпусом и 2 уплотнительных кольца на топливных штуцерах.

Стоит сразу сказать, что предохранитель и реле на бензонасос ВАЗ 2110 инжектор, находятся в одном месте. Они оба расположены в центральной консоли со стороны пассажира снизу. Основная задача реле в электрической схеме, это смыкание и размыкание цепи. Благодаря этому, схема защищена от большого пускового тока.

Признаки неисправностей бензонасоса

Основными симптомами выхода из строя бензонасоса, а также сбоев в его работе, являются:

1. автомобиль заводится с трудом, двигатель работает неустойчиво, наблюдаются провалы, рывки при нажатии на педаль газа и т.д.;
2. насос не качает после включения зажигания, не крутит стартер и не качает бензонасос, двигатель не запускается;

Также отмечены случаи, когда перестает качать бензонасос прямо в движении. Двигатель в подобной ситуации начинает работать со сбоями и глохнет сразу после того, как израсходуются остатки бензина в топливной магистрали. Проблема может возникать как регулярно, так и периодически.

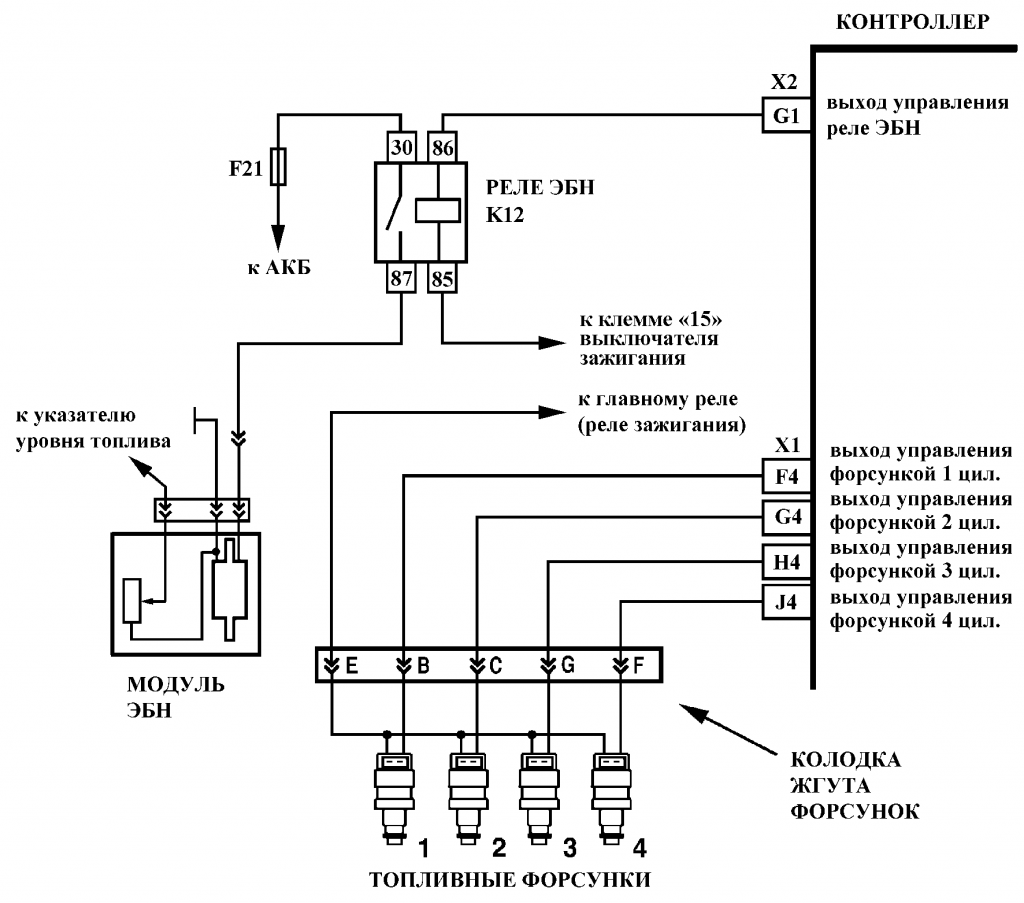

Реле и предохранитель бензонасоса

Как только включается зажигание, моторчик насоса начинает работать – об этом свидетельствует характерный звук. Полная тишина указывает на поломку.

Так, реле защищает цепь от высоких пусковых токов, иногда достигающих 80 или даже 300 ампер. Принцип действия у данного элемента следующий – напряжение подается на электромагнитную катушку, та притягивает якорь и замыкает контакты.

Рассматриваемое реле способно выдержать 30 ампер. Превышение указанного показателя выводит элемент из строя (его обмотка может перегорать).

Чтобы обнаружить реле в инжекторной машине, распиновка не нужна – блок располагается в салоне, под панелью приборов. Снимите корпус (открутите 2 винтика), и вы увидите три элемента. Искомый находится точно в центре.

• вытащите предохранитель и осмотрите;
• убедитесь, что колодка не сломана;
• при необходимости произведите замену.

Иногда предохранитель перегорает сразу же. Это означает, что проводку замкнуло (изоляцию может разъесть масло, или она перетирается из-за вибрации). При отсутствии распиновки, нужные жилы отыскивают тестером.

Также плавкая вставка перегорает, когда закоротило сам мотор насоса.

Если с предохранителем все в порядке, то возникает вопрос: как убедиться в работоспособности реле. Наиболее простой способ – при открытом блоке попытаться завести машину. Исправный узел издаст щелчок. Когда же катушка перегорела, то никаких звуков вы не услышите.

Иногда насос может включаться эпизодически. Это означает, что у реле загрязнены контакты. Поступите следующим образом:

• отвинтите колодку, в которую вставлен элемент;
• вытащите ее (провода не троньте);
• замкните два противостоящих контакта.

Этот нехитрый прием позволит без всякой распиновки проверить бензонасос на работоспособность. Вы просто подадите на него питание в обход реле. Если моторчик включается напрямую, то его придется заменить.

Почему бензонасос ВАЗ 2110 не включается

Проверка работоспособности бензонасоса

Достаточно часто возникает ситуация, когда двигатель не запускается. Одной из причин может быть неисправность бензонасоса. Для проверки его работоспособности необходимо выполнить следующие шаги.

1. Сначала нужно найти бензонасос, который находится в топливном баке.
2. Проверить наличие электричества на проводке бензонасоса с помощью мультиметра.
3. Если электричество подается на бензонасос, он должен начать работать и создавать давление в топливной системе.
4. Если же бензонасос не работает, проверьте наличие электрической цепи и замените неисправную деталь.
5. Испытайте бензонасос с помощью тестера или налив в топливный бак небольшое количество топлива и нажав несколько раз на педаль газа. Если после этого двигатель запустится, то проблема была в бензонасосе.

Проверка работоспособности бензонасоса является важной процедурой, которая поможет вовремя выявить возможные неисправности топливной системы и обеспечить бесперебойную работу автомобиля

Штатный топливный насос на Приору – артикул и цена

Каталог комплектующих на Приору называет всю систему «Системой подачи топлива». Она состоит из нескольких частей:

1. Передняя трубка для горючего вещества 1119-01104013-00 – около 250 рублей.
2. Передний шланг 2110-11104218-00 – 600 рублей.
3. Трубка топливного фильтра 2110-1110422205 – 800 руб.
4. Бензиновая трубка 2110-11104056-00, цена – 400 руб.

Трубопроводы: они подключаются непосредственно к плоской емкости, – бензобаку – а затем отходят от него в направлении к мотору.

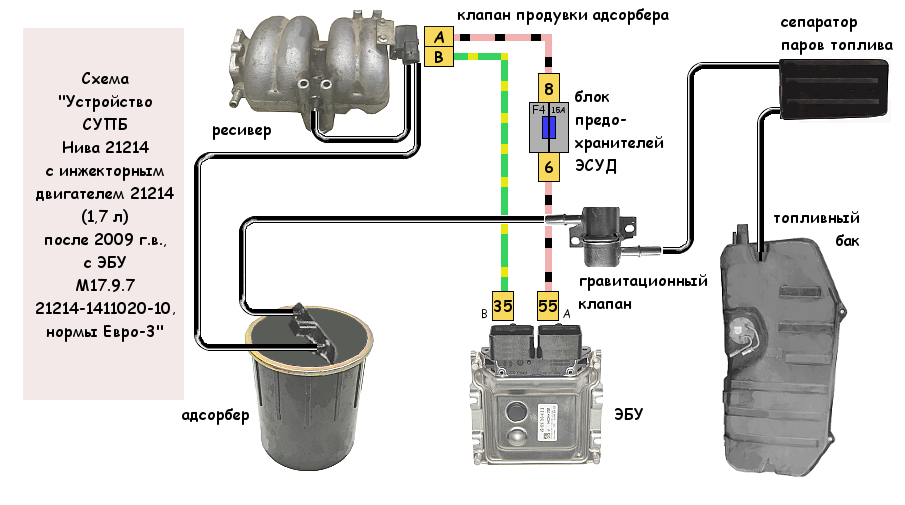

Система улавливания паров

• Клапан продувки адсорбера 2170-01164042-00, цена – 1 200 рублей.
• Шланг длиной 90 см 2110-31164109-10 – 450 рублей.
• Трубка паропровода 2170-01164084-00 – 120 рублей.
• Средняя трубка паропровода 2170-0116424800 – 600 рублей.
• Передняя пароотводящая трубка 2170-01164244-02 – 200 рублей.
• Трубка адсорбера 2170-01164282-02 – 350 руб.
• Адсорбер 2170-01164010-01 – 750 руб.
• Сепаратор 2170-01164005-02 – 1700 руб.

Рампа и форсунки

• Рампа в сборе 118-01144010-00, цена – 10 000 рублей.
• Уплотнительное кольцо 2112-01104252-00, цена – 400 рублей.
• Форсунка (одна) 1118-01132010-00, цена – 1500 рублей.

Наконец, самое главное – узел системы бензанасос на Приору (16 клапанов), изготовленный фирмой Bosch: 2110-11139009-00, цена – от 2 000 рублей, его ресурс составляет вплоть до 200 000 км пробега. Фильтр топливного насоса автомобиля Приора – 1118-11392-00, цена – 50 рублей.

Процесс работы

Бензонасос электрический на ваз 2110

Водитель включает замок зажигания, подается сигнал от бортового компьютера на электродвигатель насоса, в котором происходит электрический заряд. Внутри самого насоса начинает работать моторчик, за несколько секунд создается рабочий уровень давления в системе подачи топлива. По истечении трех секунд бортовой компьютер не подаст сигнал для запуска двигателя, происходит автоматическое отключение двигателя насоса. В это время можно услышать работу электробензонасоса. В первые секунды начала работы насоса в него через трубку поступает бензин. Выход топлива происходит через установленный производителем специальный односторонний клапан, который задерживает мусор и примеси.

Электробензонасос ВАЗ -21214 «НИВА» в сборе (мотор BOSCH) Купить по цене 2999 р.

Устройство бензонасоса для ВАЗ 2110 инжектор

Бензонасос для ВАЗ 2110 инжектор – это устройство, которое отвечает за подачу топлива к инжекторному двигателю автомобиля. Этот тип бензонасоса является электрическим и работает на принципе перекачки топлива из бака в систему наката.

Основными компонентами бензонасоса ВАЗ 2110 инжектор являются электрический двигатель, корпус, входной и выходной клапаны, а также фильтры для очистки топлива. Наличие фильтров позволяет предотвратить попадание грязи и примесей в систему наката, что может привести к поломке и неполадкам двигателя.

Бензонасос ВАЗ 2110 инжектор подключается к электросистеме автомобиля. Также для более эффективной работы советуем проверять проходимость и состояние топливных линий и фильтров, а также регулярно менять топливный насос. Это позволит сохранить высокую производительность двигателя и продлить срок его эксплуатации.

Почему не работает бензонасос на ВАЗ 2110

Система охлаждения двигателя вPВАЗ 2115 далека отPидеала, особенно это заме…

Где находится предохранитель бензонасоса на приоре?

электросхема ваз 212140 инжектор.

электропроводка ваз 2109 на инжектор.

Схема предохранитель бензонасоса 2110.

Не работает моторчик в бензонасосе, не работает бензонасос на 2110…

Снял, проверил — работает как нужно.

Ваз 2110 установить бензонасос.

Никак ни заводится ваз 2109i.

Не работает бензонасос на 2110 инжектор, ни с того ни с сего (Чебоксары) .

Горит предохранитель бензонасоса.

Ваз 2110 электросхема бензонасоса.

не работает бензонасос на 2110 как проверить подается ли напряжение на него…

Причина отказа бензонасоса на ВАЗ-2110.

ВАЗ-2109 (инжектор) — ВАЗ-передний привод.

Электросхема бензонасоса ваз 2112 инжектор.

Либо плохая масса бензонасоса под ручником, либо сдыхает реле БН, либо серы…

Замена бензонасоса (топливного модуля) — пошаговая инструкция.

Не работает моторчик в бензонасосе, не работает бензонасос на 2110…

Где находиться реле бензонасоса ваз 2114 с фото.

Лада 2109 Перламутрово-бежевый AVR.

Ваз 2114 где находится предохранитель вентилятор охлаждения.

не работает бензонасос Форум.

бензонасоса на инжекторном двигателе Ремонт ВАЗ.

Не работает моторчик в бензонасосе, не работает бензонасос на 2110…

Предохранитель бензонасоса

Во время диагностики обязательно следует проверить предохранитель бензонасоса. Указанный предохранитель на 15 А обычно располагается в блоке предохранителей в подкапотном пространстве и имеет маркировку FUEL PUMP, что в переводе и означает топливный насос.

Предохранитель бензонасоса нужно вытащить и осмотреть его контакт. Целостность контакта будет говорить о том, что устройство в норме. Поврежденный контакт укажет на то, что предохранитель бензонасоса перегорел. В этом случае нужно поставить новый предохранитель, который имеет очень невысокую стоимость (как и в ситуации с реле бензонасоса).

Распиновка и схема бензонасоса с реле ВАЗ

Бензонасос на автомобиле предназначен для подачи топлива в камеру сгорания. Контролируется его работа при помощи реле. На ВАЗ (в зависимости от модели) агрегат для подачи топлива может быть электрическим или механическим – всё зависит от системы подачи топлива. На инжекторном авто бензонасос находится в баке. При включении зажигания напряжение подается на клеммы агрегата и он начинает перекачивать топливо. Если в системе создается нужное давление, то реле отключает автоматически бензонасос – мотор готов к запуску.

Когда включается зажигание – реле создаёт давление в топливных магистралях методом включения бензонасоса (БН) на пару секунд. После этого, БН будет работать либо при прокрутке стартером двигателя, либо при работе двигателя.

Иногда эта система нуждается в ремонте – ничего сложного здесь нет и редакция сайта 2Схемы.ру расскажет, как выполнить его своими руками. Начнём с распиновки БН, далее укажем его на схемах и в конце будет инструкция по замене элементов подачи топлива.
