Топливный насос ваз 21214: замена, расположение реле и предохранителей

Особенности конструкции бензонасосов карбюраторной и инжекторной систем впрыска топлива

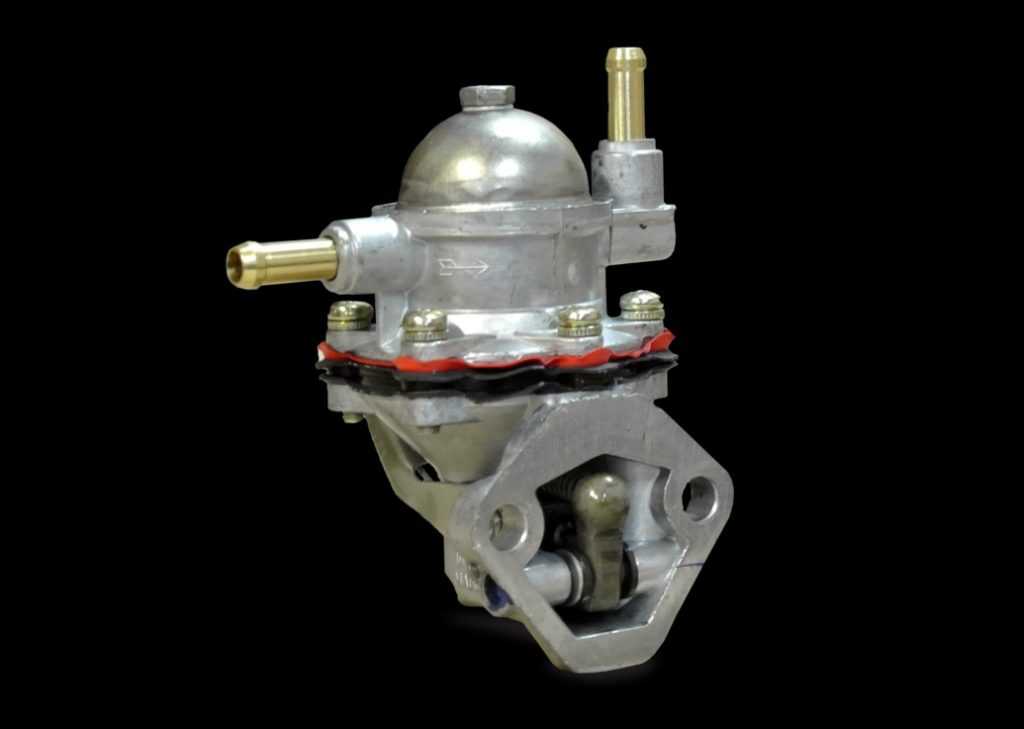

Механические бензонасосы, которые устанавливались на первых модификациях ВАЗ 2110/2112, имеют простую конструкцию. В её основе лежит комплект мембран, выполненных из специальной прорезиненой ткани, устойчивой к химическому действию бензина. Корпус насоса имеет два клапана: впускной и выпускной. Мембраны приводятся в действие при помощи штока (толкателя). Его двигает кулачковый механизм, вращаемый распредвалом.

Такой механический бензонасос может служить десятилетиями, пока не износится приводной шток, или не порвётся какая-то из мембран. Да и то, если такое случится, заменить эти элементы можно за полчаса.

Первые модификации ВАЗ 2110 с карбюраторной системой впрыска оснащались механическими бензонасосами

С электрическим бензонасосом дела обстоят намного сложнее. Основу его конструкции составляет небольшой электрический двигатель. Он ничем не отличается от обычного, хотя работает, полностью погружённым в бензин. Давление в системе здесь создаёт не мембрана (хотя есть и такие насосы), а специальной формы крыльчатка, насаженная на вал электродвигателя.

Ресурс электрического топливного насоса составляет 150–200 тыс. км пробега. Но выйти из строя он может и гораздо раньше. Основная причина поломок при неизрасходованном ресурсе — присадки, добавляемые в бензин, а также различного рода механические примеси. Первые разрушают щётки и коллектор, а вторые засоряют клапанные механизмы.

В инжекторных ВАЗ 2110/2112 бензонасос имеет электрическую конструкцию и входит в состав погружного топливного модуля

Характеристики топливного насоса

Дабы определить наличие неисправностей в топливной помпе, вам необходимо обязательно знать про оптимальные параметры данного устройства.

Характеристика	Требуемые параметры
Длина штока бензонасоса	82,4 миллиметра
Выступление штока над верхней прокладкой	0,8-1,3 миллиметра
Толщина первой прокладки	0,3 миллиметра
Ход штока бензонасоса	2,5-2,8 миллиметра
Давление насоса при холостых оборотах	0,20-0,35 атмосфер

Покупка нового бензонасоса обойдется не так дорого — до 1000 рублей. Однако и такие затраты для многих высоки. А у некоторых просто совесть не позволит купить сразу новый насос, если есть возможность обойтись ремкомплектом и вернуть помпе работоспособность буквально за копейки и пару часов работы в собственном гараже.

Замена устройства

Нет питания на бензонасосе 2110, как проверить и устранить

Проводка выходит на БН в количестве трех проводов: показатель уровня топлива, отрицательный и положительный. Причиной того, что бензонасос не качает, может быть элементарное отсутствие питания. Для проверки питания на бензонасос необходимо взять лампу на 12 Вольт и прикрепить ее провода на отрицательный и положительный контакты на внешнем разъеме БН. Когда вы повернете ключ зажигания, контрольная лампочка должна загореться. Если этого не произошло, то проблема заключается во внешних цепях. Для этого поочередно подключите отрицательный и положительный контакты, демонтированные с разъема БН, к массе топливного насоса, а затем к реле.

Если отрицательный контакт находится на массе, зажигание включено и лампа моргнула, значит контакт нерабочий, лампа не моргнула, значит нерабочий положительный контакт. Если контакт на реле, и лампа зажглась, значит проводка повреждена на участке от БН к реле.

Модификации автомобиля ВАЗ-2112

ВАЗ-21120. Модификация с 16-клапанным инжекторным двигателем объемом 1,5 литра и мощностью 93 лошадиные силы. На автомобиль устанавливались 14-ти дюймовые колеса. У данной модификации имеется проблема с загибом клапанов при обрыве ремня ГРМ. Решить проблему можно при помощи увеличения глубины проточек в днищах поршня.

ВАЗ-21121. Автомобиль оснащался 8-клапанным инжекторным двигателем ВАЗ-21114 объемом 1,6 литра и мощностью в 81 лошадиную силу.

ВАЗ-21122. Бюджетная модификация с 8-клапанным инжекторным двигателем ВАЗ-2111. Автомобиль выпускался без электростеклоподъемников, колесные диски были размером 13 дюймов, тормоза невентилируемые от автомобиля ВАЗ- 2108.

ВАЗ-21123 Coupe. Трехдверный, пятиместный хэтчбек. Единственные две двери для посадки в автомобиль шире, чем у пятидверного хэтчбека на 200 миллиметров, а крепятся они на новых прочных петлях. Задние арки автомобиля стали более широкими. Двигатель устанавливали 16-клапанный инжекторный объемом 1,6 литра и мощностью 90 лошадиных сил. Выпускался автомобиль с 2002 по 2006 год небольшими партиями, причиной тому была дорогая стоимость автомобиля.

ВАЗ-21124. Модификация с 16-клапанным инжекторным двигателем ВАЗ-21124 объемом 1.6 литра. Выпускалась с 2004 по 2008 годы. У данного типа двигателей была решена проблема с загибом клапанов. Для этого увеличили глубину проточек в днищах поршня (до 6,5 мм). Кроме того конструкция блока цилиндров была изменена для достижения рабочего объёма в 1,6 литр, для чего его высота была увеличена на 2,3 мм, соответственно на 2,3 мм увеличен и радиус кривошипа коленчатого вала. Также имелся ряд других несущественных изменений.

ВАЗ-21128. Люксовая версия автомобиля выпущенная ЗАО «Супер-авто», оснащалась 16-клапанным двигателем ВАЗ-21128 объемом 1,8 литра и мощностью 105 лошадиных сил.

ВАЗ-2112-37. Гоночная модификация ВАЗ-2112, подготовленная для «кольца» в зачетной группе Кубок «Лада». На автомобиль устанавливался 1.5-литровый двигатель ВАЗ-2112 мощностью 100 лошадиных сил. Гоночное авто было оборудовано каркасом безопасности, наружным аэродинамическим комплектом и передней растяжкой опорных чашек стоек.

ВАЗ-2112-90 Тарзан. Полноприводная модификация с кузовом ВАЗ-2112 на рамном шасси с трансмиссией и деталями подвески от ВАЗ-21213 «Нива». Так же оснащался двигателем объемом 1,7 либо 1,8 литров от Нивы.

Вентиляция бака. Воняет бензином. Причина найдена — бортжурнал Лада 2108 Немка 1991 года на DRIVE2

Еще с месяц назад, когда на улице было солнечно и более +24 градусов, то во время езды несколько раз появлялся запах бензина. Облазив всю подкапотку, утечки так и не обнаружил.Потом, решил проверить, закрыта ли крышка бака (она у меня на ключ закрывается). — Оказалась открыта, и когда я ее немного открутил, то хорошенько пшакнуло парами. — бензином вонять перестало.Затем, когда через время снова пошли ароматы, то я остановился, снова стравил давление в баке через крышку, и запах ушел.

Почитав в интернете о вентиляции бака, на сколько я понял, у меня должен стоять двухходовый клапан

но у меня его нет. На его месте резиновая заглушка, под которой пусто.

На сколько я понимаю, то этого клапана нет на инжекторных машинах, у тех что стоит адсорбер.Но и его у меня нет.

Сняв с одной стороны бампер, передомной открылась вот такая картина:

1 — эта трубка подсоединена к верху бака (как я понимаю как раз вентиляция)2- подключена к гравитационному (ли как там его) датчику, и потом уходит куда то вперед за бак.—Выходит у меня система замкнута. Вентиляции никакой нет.Сейчас я катаюсь с не плотно закрученной крышкой. При ее открытии ничего не пшакает.Но, как мне по нормальному сделать эту вентиляцию? Ведь не выход так постоянно кататься.Думаю сделать как на классике, рядом с горловиной вывести вентиляционную трубку, а сепаратор думаю вообще выбросить… Но какую трубку выводить? Куда подключить оставшуюся?—-

Вродь бы все просто, НО:1. У меня стоит гравитационный клапан (№10 на инжекторной схеме). На карбюраторной его нет, и судя по его виду, — он там еще с завода.2. Шланг (№20) который в карбюраторной схеме идет с сепаратора на клапан (№21) у меня соединен с металлическим шлангом и уходит за бак (не было возможности отследить куда именно он идет)Машина у меня была и есть карбюраторная. Колхоза и переделок явно нет. Все в одном состоянии и видно что так было с завода.Если я начну переделывать систему согласно карбюраторной схемы, то куда мне деть второй шланг? Который от гравитационного датчика?—UPD 2:

Залез ещё раз под машину:

1 — шланг соединяется с заливной горловиной 2 — идёт на сепаратор 3 — идёт с сепаратора через гравитационный датчик

Гибкий шланг после сепаратора и гравитационного датчика соединяется с металическим

Он же огибает бак и уходит куда то вперёд

Вечером всетки отследил куда идет эта магистраль

Выходит в моторном отсеке, где и заглушена болтиком…Теперь понятно почему воняло бензином в жаркую погоду:Бензин расширялся, пары создавали давление, которое и выходило под капотом через эту заглушеную трубку.Что ж, можно вздохнуть с облегчением, и вывести этот шланг уже под задний бампер.—Все хорошо, но с этого всего у меня вопрос: все же, как было с завода? Куда подклюсалась эта трубка под капотом?Машина экспортная, — с Германии, была и есть карбюраторная. Изначально стоял автоподсос, но потом переделан на обычный.

Диагностика

Неисправность бензонасоса ВАЗ 2114/2115 может быть вызвана:

• неполадками в цепи питания устройства;
• выходом из строя элементов запуска и защиты (реле и предохранителя);
• износом деталей электродвигателя.

Проверка электрической цепи

В начале диагностики следует проверить электрическую цепь бензонасоса. Для этого потребуется:

• автомобильный тестер (мультиметр);
• крестовая отвёртка;
• два отрезка провода длиной около 2 м.

Проверка электрической цепи осуществляется в следующем порядке:

1. Включите зажигание, не запуская двигатель. Когда ключ окажется в первом положении, должен быть слышен щелчок, характерный для включения реле, а следом за ним лёгкое жужжание электромотора насоса. Если щелчка нет, реле неисправно или на него не подаётся питание. Если щелчок есть, но нет жужжания, неисправна проводка, идущая от реле, сам мотор насоса.
2. Под «бардачком» найдите дополнительный монтажный блок, состоящий из трёх реле и трёх предохранителей. Реле насоса расположено посередине, а предохранитель — слева от него. Извлеките предохранитель из гнезда, «прозвоните» мультиметром и при отрицательном результате замените. При замене предохранителя следует учитывать, что он рассчитан максимум на 15 А.

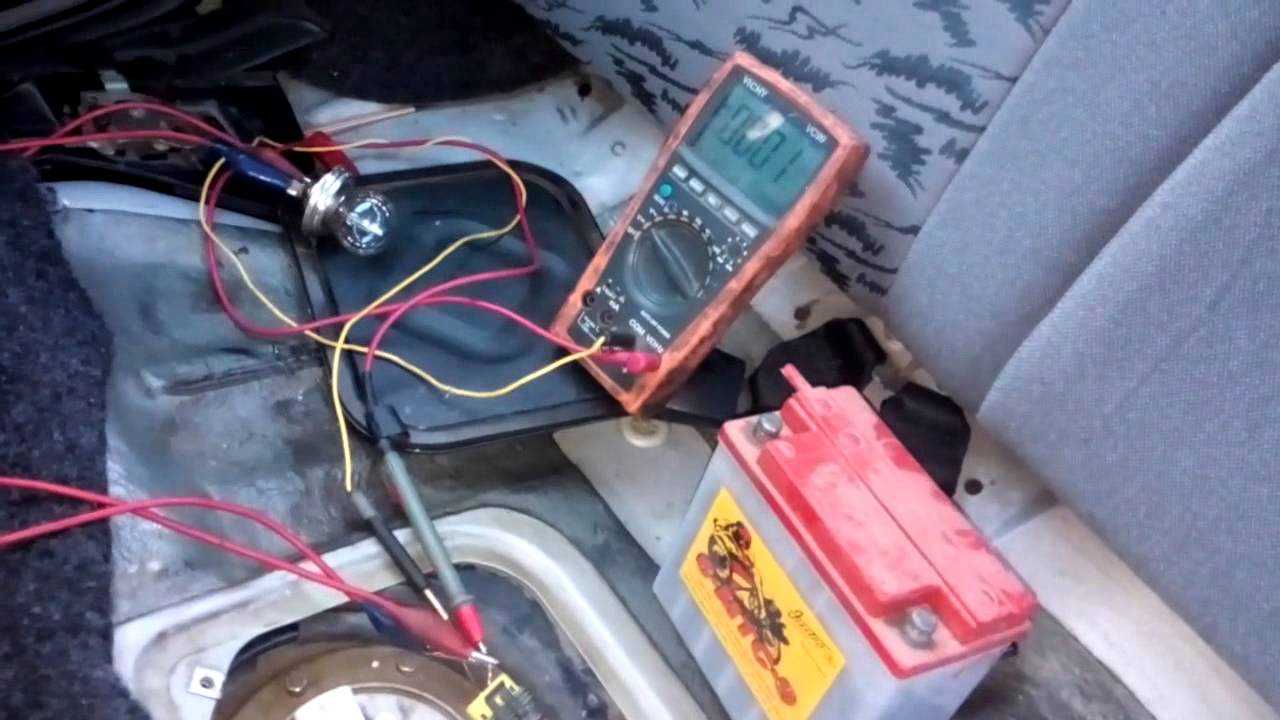

3. Включите в мультиметре режим вольтметра. Один щуп прибора присоедините к выводу реле, к которому подходит розовый провод, а второй к кузову автомобиля. Включите зажигание. Прибор должен показывать напряжение бортовой сети в интервале 11,7–12,4 В. Если напряжения нет, проблема может заключаться в обрыве проводки или неисправности контактной группы зажигания. В этом случае лучше обратиться к автоэлектрику. Если же питание поступает, проверьте на работоспособность реле. Отвёрткой или куском провода при включённом зажигании замкните контакты, к которым подходят розовый и серый проводы. Так цепь замыкается в обход реле. Если бензонасос заработал — замените реле.
4. Обязательно проверьте соединение «минусового» провода насоса с «массой». Часто именно отсутствие «массы» является причиной перебоев в работе топливного насоса. Снимите пластиковую облицовку центральной консоли в районе ручки стояночного тормоза. Под ней находится «минусовой» провод насоса, прикрученный к кузову саморезом. Выкрутите его, зачистите контакты, закрутите обратно и повторите проверку.
5. Затем проверьте топливный модуль. Снимите заднее сиденье, отогните ковролин и звукоизоляцию. Открутите два винта крепления лючка бензобака и отсоедините электрический разъем на крышке топливного модуля. При помощи двух проводов подайте питание на насос напрямую от аккумулятора. Если насос заработал — неисправна проводка, если не заработал — неисправен сам насос.

Проверка давления

Если насос исправен, но двигатель стал работать с перебоями, следует проверить давление топлива в системе. Для этого понадобятся:

• манометр (можно шинный с пределом измерения 5–7 кПа);
• шланг бензостойкий диаметром 10–12 мм и длиной 50–80 см;
• два хомута для шланга соответствующего диаметра;
• крестообразная отвёртка;
• ниппельный колпачок;
• сухая тряпка.

Порядок проверки следующий:

1. В моторном отсеке на топливной рампе двигателя найдите штуцер для измерения давления (на правом торце).
2. Снимите со штуцера пластиковый колпачок (заглушку).
3. Ниппельным колпачком выкрутите из штуцера золотник. При выкручивании золотника из штуцера может брызнуть топливо. Для его удаления воспользуйтесь сухой тряпкой.
4. На штуцер наденьте один конец бензостойкого шланга и закрепите соединение хомутом. Другой конец шланга соедините со штуцером манометра и также затяните хомут.
5. Попросите помощника включить зажигание. Выждите несколько секунд и посмотрите показания прибора. При исправном насосе манометр должен показывать давление 2,8–3,2 кПа для двигателей объёмом 1,5 см3 и 3,7–3,9 кПа для двигателей 1,6 см3. Если давление заметно выше — насос неисправен.

Замена электробензонасоса на ВАЗ

1. Уменьшить давление в системе подачи топлива.
2. С помощью фиксатора наконечников шлангов для подачи топлива отсоединяем по очереди 2 шланга.
3. Отвинчиваем 8 гаек по окружности кольца прижимного типа и снимаем его.
4. К одной из гаек присоединен провод с отрицательной полярностью, снять его требуется аккуратно.
5. Достаем из топливного резервуара блок электронасоса, несколько его наклонив, для сохранности в целости рычага датчика указателя уровня топлива, иначе он будет выдавать некорректные параметры.
6. Снимаем кольцо топливного блока уплотнительного типа из резины. Если его свойства утрачены, необходимо заменить изделие.
7. Монтаж насоса производить в обратной очередности.

При монтаже шлангов для топлива ориентироваться на направление подачи горючего, указанное стрелками, а установочная стрелка на крышке электронасоса должна показывать направление на корму авто!

Распиновка БН ВАЗ 2108, 2109, 21099

Реле включения топливного насоса (2) показано стрелкой.

1 — форсунки; 2 — свечи зажигания; 3 — модуль зажигания; 4 — колодка диагностики; 5 — контроллер; 6 — колодка, присоединяемая к жгуту панели приборов; 7 — главное реле; 8 — предохранитель главного реле; 9 — реле электровентилятора; 10 — предохранитель цепи питания контроллера; 11- реле электробензонасоса; 12 — предохранитель цепи питания бензонасоса; 13 — датчик массового расхода воздуха; 14 — датчик положения дроссельной заслонки; 15 — датчик температуры охлаждающей жидкости; 16 — регулятор холостого хода; 17 — датчик детонации; 18 — датчик положения коленчатого вала; 19- датчик кислорода; 20- блок управления АПС; 21 — индикатор состояния АПС; 22 — датчик скорости; 23 — электробензонасос с датчиком уровня топлива; 24 — электромагнитный клапан продувки адсорбера; 25 — колодка, присоединяемая к жгуту системы зажигания; 26 — комбинация приборов; 27 — реле зажигания; 28 — выключатель зажигания; 29 — монтажный блок; 30 — электровентилятор системы охлаждения;

А — к клемме “В+” генератора; В — колодка, присоединяемая к колодке К жгута системы зажигания; С — колодка, присоединяемая к колодке L жгута системы зажигания; D — провод, присоединяемый к выключателю плафона освещения салона; Е — провод, присоединяемый к бело-чёрным проводам, отсоединённым от выключателя плафона освещения салона; F — к клемме “+” аккумуляторной батареи; G1,G2 — точки заземления; К — колодка, присоединяемая к колодке В жгута переднего; L — колодка, присоединяемая к колодке С жгута переднего.

На «девятках» с механическим бензонасосом наиболее частой неисправностью является износ диафрагмы бензонасоса, в результате чего при его работе через дренажное отверстие в корпусе появится течь бензина. Второй причиной отказа такого бензонасоса бывает износ толкателя, который передаёт усилие с кулачка распределительного вала на рычаг привода бензонасоса.

Где на ВАЗ 2110 предохранитель и реле бензонасоса

Диагностика

Если вы не можете завести автомобиль, а двигатель стартера работает нормально и искра есть, проверьте подачу топлива. Если насос работает и бензин течет, следует продолжить выяснение причины. Чтобы первоначально проверить, работает ли насос, просто откройте крышку бака, включите зажигание и прислушайтесь к характерному звуку перекачки.

Не заменяйте компоненты сразу, сначала проверьте предохранитель, отвечающий за электродвигатель бензонасоса. Даже если он работоспособен, проверьте питание мультиметром или тестером и проверьте реле. Если питание включено, замена насоса неизбежна.

Это еще сложнее, если насос работает, т.е. жужжит при включении. Сначала проверьте состояние фильтра и очистите его, если он забит посторонним предметом. Неисправности также могут быть вызваны неисправностями свечей зажигания, инжекторов, датчиков, перепадами давления в топливной магистрали и т.д. Давление в рампе, в свою очередь, зависит от герметичности соединения линии и исправности перепускного клапана.

Стоит отметить, что когда бензонасос включен, но двигатель остановлен, давление измеряется с помощью манометра. Отсутствие стандарта или серьезное отклонение от него будет признаком неисправности.

Проверка электрической цепи

В отличие от карбюраторных двигателей, топливный насос имеет механический привод в инжекторе ВАЗ 2110/2112, отвечающий за работу этого устройства с помощью специальных реле и предохранителей. Поэтому необходимо проверить эти элементы перед диагностикой самого насоса. Если хотя бы один из них неисправен, насос вообще не будет работать.

Включите зажигание, не запуская двигатель, и прислушайтесь. Работающий бензонасос при запуске издает характерный «свистящий звук». Если это не так, то неисправен либо сам насос, либо один из компонентов в его цепи питания.

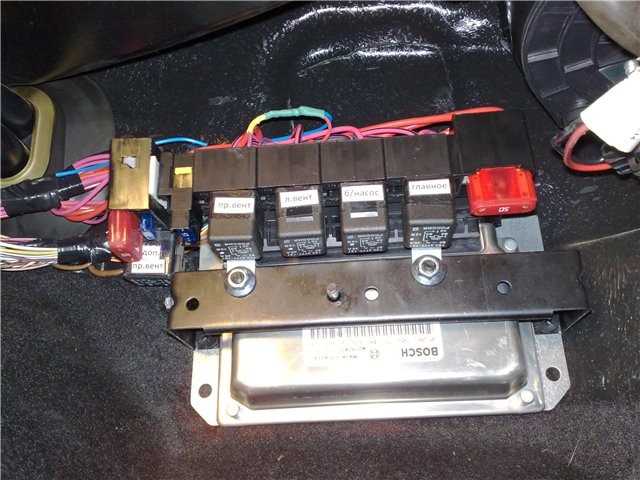

Реле и предохранитель насоса расположены в дополнительном монтажном блоке внутри центральной консоли автомобиля. Доступ к нему можно получить, сняв пластиковую крышку (возле левой ноги переднего пассажира). Он удерживается на месте с помощью нескольких саморезов. Под крышкой вы найдете три реле и три предохранителя. Обычно элемент защиты цепи бензонасоса расположен в центре.

Чтобы проверить предохранители, выньте их из гнезда и «протестируйте» тестером. При необходимости замените его и соблюдайте номинальное значение (15A). Маловероятно, что вы сможете проверить реле без специализированного оборудования. Однако можно взять другое реле, например, вентилятора радиатора (крайнее слева) и установить его на место проверяемого. Включите зажигание и послушайте работу бензонасоса, чтобы убедиться, что он работает. Если это так, приобретите и установите новое реле. Если проблема сохраняется, продолжите диагностику.

Проверка давления

Чтобы проверить давление бензонасоса, вам понадобится прибор для измерения давления. Его нужно будет подключить к топливной системе, которая находится под капотом ВАЗ 2110/2112. Манометр будет подключен к фитингу топливопровода, ведущего к двигателю. Если манометр показывает давление более 3,3 кг/см при вращении на холостом ходу, то определенно есть проблема с бензонасосом.

Если манометр показывает давление ниже 2,3 кгс/см, проблема не в насосе, а в другом компоненте — фильтре.

Популярные поломки

Проблемы с топливным насосом могут возникать по нескольким причинам. Потому ваша первоочередная задача — определить источник неполадок. Таковыми могут оказаться:

• Предохранитель топливной помпы;
• Реле топливного насоса;
• Масса помпы;
• Моторчик;
• Контакты;
• Сам насос.

Если один из этих элементов выходит из строя, он может застопорить нормальную функциональность всего модуля.

Рассмотрим ситуации с каждым из указанных элементов топливного модуля более подробно.

Давление

Что вообще собой представляет топливный насос? Это элемент топливной системы, который за счет давление пропускает горючее. Потому если сделать замеры давления, можно получить ответы на многие вопросы.

Приведем пример нормальных показателей давления при проверке в тех или иных режимах.

Режим проверки

Нормальный показатель

На холостых оборотах

Без трубки регулятора давления

При пережатом сливе

При нажатии на педаль газа

Замерять советуем при малом диапазоне атмосфер на манометре (до 7 атм). Это позволит свести погрешности к минимуму. Наличие у вас под рукой манометра позволит существенно сэкономить на профессиональной диагностике.

Контакты

Бензонасос включает в себя три проводка:

• Плюсовой (положительный);
• Минусовой (отрицательный);
• Показатель уровня топлива.

Так что отказ в работе помпы может возникнуть из-за банального нарушения целостности проводов. Так что если проверка давления показала норму, тогда обязательно изучаем состояние проводку.

Для проверки вам потребуется лампа на 12В, которую закрепляют на внешние разъемы насоса положительными и отрицательными контактами. Поверните ключ зажигания. Если при этом лампа моргнула, контакт присутствует. В этом случае придется проверить состояние внутренних контактов.

Моторчик

Если давление и проводка в норме, попробуем проверить исправность моторчика. Именно этот элемент отвечает за прогон топлива по системе.

• Для его проверки потребуется та же лампа на 12В;
• Закрепите ее на любой клемме мотора;
• Поверните ключ зажигания;
• Если лампа заморгала, придется избавиться от моторчика и приобрести новый.

Моторчик

Не делайте поспешных выводов. Перед проверкой посмотрите, в каком состоянии находятся клеммы, проводка моторчика.

Масса топливной помпы

С контактами все хорошо, но датчик уровня топлива может выдавать некорректную информацию. В этом случае непременно нужно проверить масса насоса, отвечающего за перегон топлива.

Часто оказывается, что после длительной эксплуатации или поездке по сложным дорожным участкам, масса просто теряет прочность крепления. Соответственно, если масса отвалилась, работать насос не сможет.

Масса крепится на насос под торпедо в районе ручного тормоза. Потому когда водитель включает ручник, есть вероятность задеть контакт массы, из-за чего он и отвалится.

Вернуть массу на место не так сложно. Проблематику вызывает путь к ней. Вам придется:

Масса

Реле топливного насоса располагается ровно там же, где и масса. Потому с поиском проблем возникнуть не должно.

При идеально работающей системе топливоподачи, во время включения зажигания реле за мгновение создает давление внутри системы, после чего отключается.

Если же данный процесс нарушен, вам придется:

• Поднять переднюю облицовочную панель, которая закрывает контакты аудиосистемы и кондиционера;
• Взглянуть со стороны переднего пассажира;
• Отыскать три реле;
• Самое нижнее из них — это наше искомое реле от насоса;
• Поверните ключ зажигания;
• Если от реле услышите характерный щелчок, оно исправно;
• При отсутствии щелчка проверьте контакты. Причина или в них, либо в вышедшем из строя реле.

https://youtube.com/watch?v=ybkjMCy6iGw

Предохранитель

Остается только проверить состояние предохранителя. Этот этап позволит убедиться в том, кто же истинный виновник проблем — сам насос или его предохранитель.

Расположение предохранителя

1. Добраться до предохранителя так же просто, как и к реле — через капот или изнутри. Первый вариант предпочтительнее.
2. Поднимите капот, посмотрите в зону около лобового стекла.
3. Там располагается ящик темного цвета, непосредственно на электронном блоке управления двигателем.
4. Откройте ящик и отыщите внутри него самый верхний предохранитель.
5. Он имеет силу тока 15А, а также надпись на английском языке — Fuel Pump, то есть топливный насос.
6. Изучите его внешнее состояние, достав из короба.
7. Если контакты целые, тогда все с предохранителем нормально.
8. Если явно заметны перегоревшие контакты, позаботьтесь о покупке нового устройства. Его цена доступная, потому с поиском и заменой проблем возникнуть не должно.

Схема управления двигателем ВАЗ-21124

Схема соединений системы управления двигателем ВАЗ-21124 с распределенным впрыском топлива под нормы токсичности Евро-2 (контроллер M7.9.7): 1 — катушки зажигания; 2 — форсунки; 3 — контроллер; 4 — главное реле; 5 — предохранитель, соединенный с главным реле; 6 — реле электровентилятора системы охлаждения; 7 — предохранитель, соединенный с реле электровентилятора системы охлаждения; 8 — реле электрического топливного насоса; 9 — предохранитель, соединенный с реле электрического топливного насоса; 10 — датчик массового расхода и температуры воздуха; 11 — датчик положения дроссельной заслонки; 12 — датчик температуры охлаждающей жидкости; 13 — электромагнитный клапан продувки адсорбера; 14 — датчик кислорода; 15 — датчик детонации; 16 — датчик положения коленчатого вала; 17 — регулятор холостого хода; 18 — блок управления иммобилайзера; 19 — индикатор состояния иммобилайзера; 20 — датчик фаз; 21 — датчик скорости автомобиля; 22 — модуль электрического топливного насоса с датчиком уровня топлива; 23 — датчик контрольной лампы давления масла; 24 — датчик указателя температуры охлаждающей жидкости; А — колодка, присоединяемая к жгуту проводов салонной группы АБС; Б — колодка диагностики; В — колодка, присоединямая к жгуту проводов кондиционера; Г — к выводу «+» аккумуляторной батареи; Д — к колодке жгута проводов боковых дверей; Е — колодка, присоединяемая к жгуту проводов панели приборов; G1, G2 — точки заземления; I — порядок условной нумерации штекеров в колодке блока управления иммобилайзера; II — порядок условной нумерации контактов в колодке диагностики.

Схема соединений системы управления двигателем ВАЗ-21124 с распределенным впрыском топлива под нормы токсичности Евро-3 (контроллер M7.9.7): 1 — катушки зажигания; 2 — форсунки; 3 — контроллер; 4 — главное реле; 5 — предохранитель, соединенный с главным реле; 6 — реле электровентилятора системы охлаждения; 7 — предохранитель, соединенный с реле электровентилятора системы охлаждения; 8 — реле электрического топливного насоса; 9 — предохранитель, соединенный с реле электрического топливного насоса; 10 — датчик массового расхода и температуры воздуха; 11 — датчик неровной дороги; 12 — датчик положения дроссельной заслонки; 13 — датчик температуры охлаждающей жидкости; 14 — регулятор холостого хода; 15 — управляющий датчик кислорода; 16 — диагностический датчик кислорода; 17 — электромагнитный клапан продувки адсорбера; 18 — датчик детонации; 19 — датчик положения коленчатого вала; 20 — блок управления иммобилайзера; 21 — индикатор состояния иммобилайзера; 22 — датчик фаз; 23 — датчик скорости автомобиля; 24 — модуль электрического топливного насоса с датчиком уровня топлива; 25 — датчик контрольной лампы давления масла; 26 — датчик указателя температуры охлаждающей жидкости; А — колодка, присоединяемая к жгуту проводов салонной группы АБС; Б — колодка диагностики; В — колодка, присоединяемая к жгуту проводов кондиционера; Г — к выводу «+» аккумуляторной батареи; Д — к колодке жгута проводов боковых дверей; Е — колодка, присоединяемая к жгуту проводов панели приборов; G1, G2 — точки заземления; I — порядок условной нумерации штекеров в колодке блока управления иммобилайзера; II — порядок условной нумерации контактов в колодке диагностики.
