СХЕМА ВАЗ-2121

СХЕМА ВАЗ-2121

Ваз 2121 “нива”, разработан и выпускается с 1979 года.

Схема электрооборудования ВАЗ-2121 :

1. Передние фонари, 2. Фары, 3. Электродвигатель очистителя фар, 4. Звуковой сигнал, 5. Электродвигатель омывателя фар, 6. Электродвигатель омывателя ветрового стекла, 7. Генератор, 8. Боковой указатель поворота, 9. Аккумулятор ваз-2121, 10. Электродвигатель отопителя, 11. Доп.резистор электородвигателя отопителя, 12. Реле-прерыватель очистителя ветрового стекла, 13. Стартер, 14. Электродвигатель очистителя ветрового стекла, 15. Концевой выключатель карбюратора, 16. Электромагнитный клапан карбюратора, 17. Блок управления ЭПХХ, 18. Коммутатор, 19. Свечи зажигания, 20. Трамблер (распределитель зажигания, 21. Датчик давления масла, 22. Датчик температуры, 23. Розетка переноски, 24. Катушка зажигания, 25. Датчик уровня тормозной жидкости, 26. Реле включения очистителей и омывателя фар, 27. Реле включения обогрева заднего стекла, 28. Реле дальнего света фар, 29. Реле ближнего света фар, 30. Реле включения зажигания, 31. Реле включения стартера, 32. Выключатель лампы блокировки дифференциала, 33. Переключатель наружного освещения, 34. Прикуриватель ваз-2121, 35. Выключатель стоп-сигнала, 36. Выключатель света заднего хода, 37. Реле-прерыватель указателя поворотов и ав.сигнализации, 38. Основной блок предохранителей, 39. Дополнительный блок предохранителей, 40. Лампа подсветки рычажков отопителя, 41. Выключатель заднего противотуманого фонаря, 42. Выключатель обогрева заднего стекла, 43. Переключатель эл.двигателя отопителя, 44. Переключатель очистителя и омывателя заднего стекла, 45. Выключатель аварийной сигнализации, 46. Выключатель зажигания, 47. Контрольная лампа воздушной заслоки карбюратора, 48. Регулятор освещения приборов, 49. Подрулевой рычажный переключатель, 50. Выключатель контрольной лампы заслонки карбюратора, 51. Электродвигатель омывателя заднего стекла, 52. Дверной выключатель плафонов, 53. Плафоны освещения салона, 54. Комбинация приборов ваз-2121, 55. Фонари освещения номерного знака.

Схема электрооборудования ВАЗ-21213 :

1. Боковые указатели поворота. 2. Передние фонари. 3. Фары ваз-21213. 4. Электродвигатели очистителей фар. 5. Звуковые сигналы. 6. Реле включения очистителей и омывателя фар. 7. Реле включения ближнего света фар. 8. Реле включения дальнего света фар. 9. Электродвигатель омывателя фар. 10. Датчик недостаточного уровня тормозной жидкости. 11. Штепсельная розетка переносной лампы 12. Датчик контрольной лампы давления масла. 13. Датчик указателя давления масла. 14. Датчик указателя температуры охлаждающей жидкости. 15. Распределитель зажигания. 16. Свечи зажигания. 17. Электродвигатели стеклоочистителя. 18. Катушка зажигания. 19. Генератор. 20. Запорный клапан карбюратора. 21. Стартер ваз-21213. 22. Электродвигатель омывателя ветрового стекла. 23. Регулятор напряжения. 24. Реле контрольной лампы заряда аккумуляторной батареи. 25. Аккумуляторная батарея. 26. Реле стеклоочистителя. 27. Дополнительный блок предохранителей. 28. Основной блок предохранителей. 29. Выключатель контрольной лампы стояночного тормоза. 30. Выключатель контрольной лампы блокировки дифференциала. 31. Выключатель света заднего хода. 32. Выключатель контрольной лампы воздушной заслонки карбюратора. 33. Выключатель стоп-сигнала. 34. Электродвигатель отопителя. 35. Реле-прерыватель указателей поворота и аварийной сигнализации. 36. Дополнительный резистор электродвигателя отопителя. 37. Выключатель освещения приборов. 38. Переключатель света фар. 39. Переключатель указателей поворота. 40. Выключатель звуковых сигналов. 41. Переключатель стеклоочистителя. 42. Выключатель омывателя ветрового стекла. 43. Выключатель зажигания. 44. Выключатель наружного освещения. 45. Переключатель отопителя. 46. Выключатель очистителей и омывателя фар. 47. Прикуриватель. 48. Выключатель аварийной сигнализации. 49. Выключатели плафонов, расположенные в стойках дверей. 50. Указатель давления масла с контрольной лампой недостаточного давления. 51. Указатель уровня топлива с контрольной лампой резерва топлива. 52. Тахометр. 53. Контрольная лампа стояночного тормоза. 54. Контрольная лампа заряда аккумуляторной батареи. 55. Контрольная лампа воздушной заслонки карбюратора. 56. Спидометр. 57. Контрольная лампа наружного освещения. 58. Контрольная лампа указателей поворота. 59. Контрольная лампа дальнего света фар. 60. Реле-прерыватель контрольной лампы стояночного тормоза ваз-21213.

По всем вопросам о ремонте обращайтесь на ФОРУМ

Самостоятельная замена блока предохранителей (пошаговая инструкция)

При выполнении замены предохранительных элементов и модулей необходимо обесточить бортовую сеть.

Для этого открывается моторный отсек и отключается аккумулятор. С помощью гаечного ключа ослабляется и отсоединяется минусовая клемма батареи.

Замена блока

Процедура выполняется так:

1. Производится демонтаж защитной крышки блока, с помощью гаечного ключа выкручивается две гайки на 8. Пластиковый модуль тянется на себя и выводится с фиксирующих шпилек.
2. На старом модуле обязательно надо записать маркировку и отметить расположение кабелей.
3. Производится отключение проводников с разъемов извлеченного модуля.
4. Выполняется подключение колодок на новый блок.
5. Производится диагностика номиналов предохранительных устройств, а также правильность их подключения.
6. Модуль ставится на место, закручиваются гайки, фиксирующие его.
7. Производится подключение питания электросети автомобиля. Выполняется диагностика правильности выполненных работ. Надо активировать все электрооборудование и удостовериться в его работоспособности.

Канал «Жизнь это хобби» рассказал о самостоятельной замене предохранительного модуля в автомобиле Лада Нива.

Замена предохранителей

В основном модуле с предохранительными устройствами располагаются детали цилиндрического типа. А в блоках системы впрыска устанавливаются ножевые элементы.

Процедура замены производится следующим образом:

1. Зажигание в автомобиле отключается.
2. Открывается защитная пластиковая крышка устройства.
3. Производится визуальная диагностика предохранительного элемента.
4. Вышедшая из строя деталь демонтируется из посадочного места, вместо нее ставится запасная. Не допускается применение самодельных элементов, так как это может привести к замыканию и возгоранию.
5. После установки выполняется проверка работоспособности электроцепи. Если предохранитель вышел из строя сразу после замены, надо произвести диагностику линии.

Замена датчика скорости авто

Что касается его расположения — ищите ДС в подкапотном пространстве в непосредственной близости от выпускного коллектора. Честно говоря то место, где он установлен, идеальным никак не назовешь. Во время работы автомобиля, коллектор нагревается. Об него трутся провода датчика, что со временем приводит к появлению неисправностей, короткому замыканию. Потому специалисты рекомендуют первым делом качественно изолировать проводку, а также применить какие-то фиксаторы, чтобы провода не соприкасались с коллектором. Это существенно продлевает срок ее службы.

Без разницы, инжекторная у Вас машина или карбюраторная с европанелью — подключение датчика скорости к комбинации приборов идентичное.

Замена датчика скорости ВАЗ: пошаговая инструкция:

1. Заедьте на яму – снизу работать будет удобнее – и дождитесь пока двигатель остынет.
2. Отключите питание автомобиля, сняв провод с минусовой клеммы аккумулятора. Капот после этого не закрывайте, этим вы создадите обеспечите себе освещение.

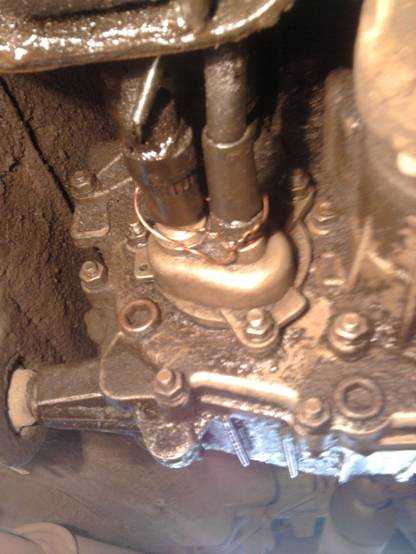

3. Найдите на КПП датчик скорости. Очистите его и все, что находится рядом с ним, ветошью от грязи.

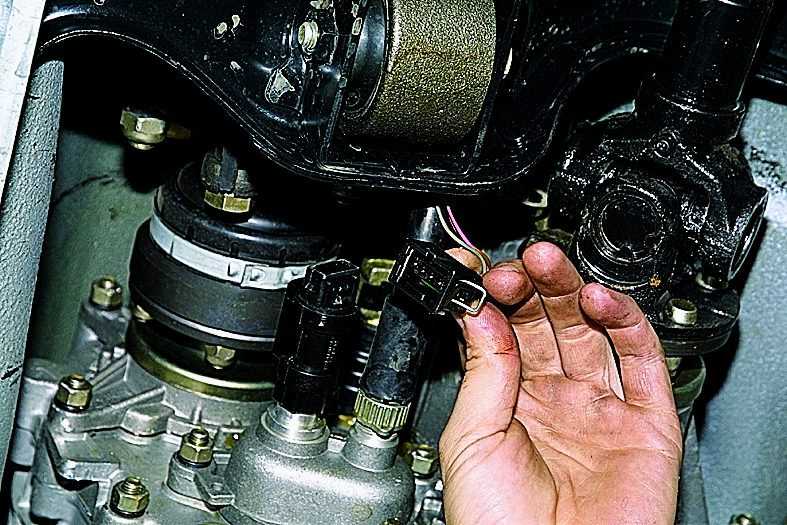

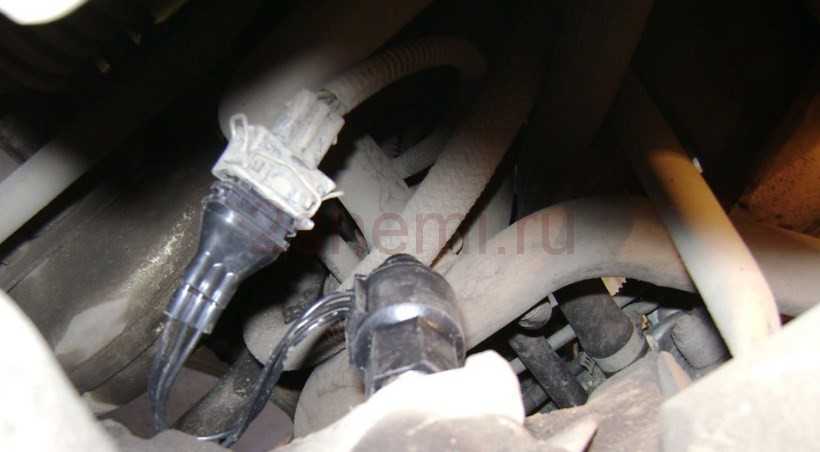

4. Надавив на пружинный фиксатор, отсоедините от датчика колодку проводов.

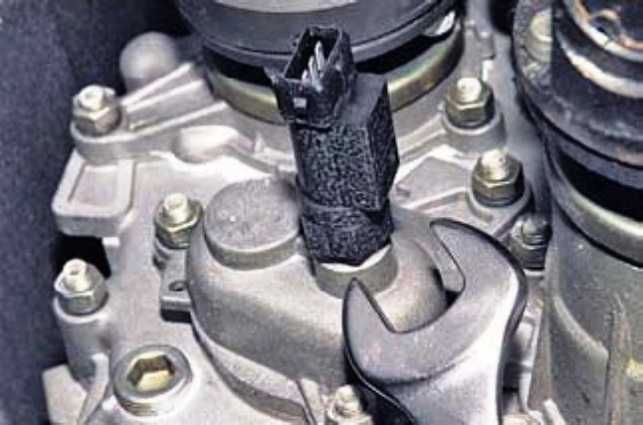

5. Осуществите демонтаж непосредственно самого датчика, выкрутив его против часовой стрелки – пальцами или рожковым ключом на «22».
6. Аккуратно, чтобы ничего не сломать, установите на место снятой детали новую. Подведите к ней колодку проводов и на этом процедуру замены датчика скорости можно считать завершенной.

Как правильно подключить новый ДС? Тут важно, чтобы шток устройства правильно попал в фиксирующую втулку, в противном случае на датчик не будет передаваться вращение. Если датчик с первого раза сел в посадочное гнездо, значит все на своих местах, а если ему что-то не дает продвинутся — значит шток во втулку не попал. Наиболее часто встречающиеся причины отказа датчика скорости

Наиболее часто встречающиеся причины отказа датчика скорости .

Любая поломка — это не конец света, а вполне решаемая проблема. Датчики относятся к измерительным приборам, они преобразуют измеряемые физические величины в электрические сигналы и выводят на табло цифровые данные.

Датчик скорости – является прибором, использующим принцип Холла, т.е. явление возникновения поперечнойразности потенциаловпри помещении проводника с постоянным током вмагнитное поле. Датчикскорости выдает на выходе прямоугольные импульсы, период (промежуток времени между импульсами) которых и переводится в скорость и пробег.

Датчик скорости устанавливается в посадочное место на коробке передач, не требует дополнительной защиты, и в случае неисправности подлежит замене целиком.

Стоит отметить, что спидометр показывает верные данные при стандартной комплектации автомобиля ВАЗ, в частности, при размере шин рекомендуемом производителем.

Внешние проявления неисправностей датчика

— Неравномерный холостой ход, либо глохнет в режиме холостого хода;

— Плохо работает либо вообще не работает спидометр;

— Повышенный расход бензина;

— Падает тяга двигателя.

Частой неисправностью датчика скорости является износ движущейся части, и, как следствие, проскальзывание ее в посадочном гнезде коробки переключения передач. Такая неисправность выражается чаще всего в заниженных показаниях спидометра и одометра или периодическом останове этих приборов.

Не исключается отказ и электронной части датчика скорости, вследствие чего, спидометр, зачастую, отказывает полностью.

Диагностику датчика скорости следует начинать с замера питания (+12 В) на первом контакте колодки и «земли» на 3-м контакте. Второй контакт является сигнальным. Работу датчика можно проверить измерив сигнал на втором контакте при движении (или вывешивании ведущего колеса) осциллографом или вольтметром. Измерения стоит проводить при скорости не менее 5 км/ч. Частота сигнала при использовании вольтметра измеряется косвенно, фиксируя увеличение напряжения при нарастании оборотов двигателя. Если, при наличии питания выходной сигнал отсутствует, вывод датчик скорости неисправен.

НЕ ТОРМОЗИ — ПОКУПАЙ ДЕШЕВЛЕ ! ! !

Если не нашли интересующий Вас ответ, то задайте свой вопрос! Мы ответим в ближайшее время.

Не забудьте поделиться со своими друзьями и знакомыми найденной информацией, т. к. она им тоже может понадобится — просто нажмите одну из кнопок социальных сетей.

Приборные панели Лада Нива 4х4

Другие поломки

Если перегоревших предохранителей не выявлено, то нужно проверить целостность проводов, надежность соединения клемм и разъемов. Проблемы нередко возникают из-за разрядки аккумулятора.

К отказу вентилятора приводит неправильное подключение сигнализации или поломка стартера.

Также топливный насос часто отказывается включаться, если выходит из строя:

• управляющее реле;
• контроллер;
• проводка питающая данный узел.

В целом электросхема содержит в себе более 70 элементов, неисправность любого из них может сказаться негативным образом на эксплуатации автомобиля.

• http://vaz-21214.ru/elektrika/sxema-elektroprovodki-vaz-21214-inzhektor.html
• http://brodjaga-it.ru/niva/elektrika-nivy-21214/
• https://ladaautos.ru/niva-2/elektricheskaya-sxema-vaz-21214-niva-inzhektor-i-foto.html

Ремонт неисправности

По факту, если не работает спидометр ВАЗ-2115, причины чего уже установлены, ремонт датчика скорости на этих моделях ВАЗа никто не проводит. Гораздо быстрее и проще заменить этот узел целиком. Его стоимость составляет около 400 рублей, что не так уж и дорого. Чтобы приступить к процессу замены спидометра, следует загнать автомобиль на яму, и подготовить:

• Отвертки.
• Плоскогубцы.
• Набор гаечных ключей.

Если ямы неподалеку нет, то изначально нужно снять клеммы с АКБ, а затем убрать воздушный фильтр и только потом впускной патрубок. Далее снимаете клемму с самого датчика спидометра. Однако если в машине применен тросовый привод на спидометр, то снять надо и его.

Читать дальше: Одобрение типа транспортного средства что это такое

Далее необходимо очистить рабочую зону от пыли, мусора и масла. Затем приступить непосредственно к замене детали:

1. Демонтируйте контактную колодку, используя кнопки, которые деактивируют пружинный фиксатор.
2. Гаечным ключом на 21 снимите датчик скорости.
3. Прикрепите новый датчик таким образом, чтобы точно попал он своим штоком в фиксирующую втулку.
4. Затяните обратно резьбу ключом на 21. Не пережимайте, чтобы не повредить целостность пластикового корпуса спидометра.

По итогу проделанных работ результат можно оценить сразу же: если спидометр не садится в гнездо, значит, во втулку его шток не продвинулся. Поэтому вышеописанную процедуру вам придется повторить до достижения успеха. Когда спидометр установлен, далее надо вернуть на место все демонтированные детали, подключить питание и проверить работу нового датчика во время движения авто.

Мне часто задают вопросы по подключению датчика скорости на европанели. Я и сам разбираться в схемах начал недавно, но подробная статья с картинками никому не повредит. Если коротко — вкручиваем датчик в коробку, кидаем к нему питание и массу, а его сигнал выводим на Х7-7.

Если подробно. Находим подходящую схему электроцепи автомобиля. Например, схема 21099 в комплектации люкс — с панелью, проводкой и монтажником от четырки:

На что следует обратить внимание!

Если Вы ставите на зубилу панель приборов 2114, используете подторпедную проводку 2114 и блок предохранителей 2114, то подключение спидометра делается толькопод капотом . Нужно всего лишь подключить к датчику три провода. Дальше через блок и проводку всё дойдет куда нужно.Но если Вы используете подторпедную проводку от 2109/2108 или же оставили старый блок предохранителей, то данная статья поможет Вам лишь в общих чертах понять суть подключения, ведь номера контактов и колодок будут другими.

И так, подключение. Берём схему и ищем на нём сам датчик. Позиция 27, нашли!

Теперь отслеживаем по схеме, куда они ведут. Оранжевый

провод уходит вниз и подключается к датчику уровня тормозной жидкости. Это общий плюс по одному проводу от монтажного блока (не сигнал! ). Питание по этому проводу приходит не постоянно, а от зажигания. Теперьчерный . Это масса, минус, кузов — называйте как хотите. Подключается по месту или от любого провода массы под капотом по-близости. И самое интересное —серый провод. Он отправляет сигнал на стрелку спидометра, которая и показывает нашу скорость движения. Так же по этому сигналу крутится километраж электронного одометра. Как видно по схеме, серый провод переходит в белый — это жгут проводов. Чтобы понять, откуда он теперь из этого жгута выйдет, просто ведём пальцем по нему, пока не увидим провод такого же цвета. Направление движения по жгуту показывает уходящий провод под углом 45. Наш серый провод под этим углом уходит вверх. Правильно, идем вверх! Оттопыриваем сардельку и медленно идем вверх по белому жгуту:

Читать дальше: Obd scan как пользоваться

Для законченности рассказа добавлю, что и куда уходит дальше. Рядом, на схеме блока предохранителей, ищем наш входящий Х7-7.

Как видите, туда так же подходит серый провод. Он используется для инжекторных машин, то есть идет на блок ЭБУ. У меня этот провод тоже есть, и ничем не мешает работе спидометра. Вот собственно и вся цепь подключения! Напоминаю, что в европанельной подторпедной проводке в салоне это всё уже проложено и связано, нужно только подключить сам датчик под капотом к монтажнику и всё будет работать!

При эксплуатации автомобилей «десятого» семейства от АвтоВАЗа нередко возникает вопрос, почему на ВАЗ 2115 не работает стрелка спидометра. Ведь далеко не у каждого автолюбителя настолько развито ощущение скорости движения, чтобы ездить с неработающим указателем. Зато данное ощущение хорошо развито у камер слежения, фиксирующих нарушения скоростного режима. Диагностировать и устранить эту неисправность может и сам автолюбитель, если найдет немного времени.

Замена датчика скорости на ВАЗ-2109

Неисправный датчик скорости ремонту не подлежит. Замена производится быстро и не сложно. Для работы понадобятся ключи «10» и «21». Прежде всего, от бортовой сети отключается аккумуляторная батарея, затем отключается разъем датчика скорости.

После этого откручивается сам датчик. Если сломается его шток, придется демонтировать привод. Делать это нужно аккуратно, чтобы не уронить сломанный шток внутрь коробки передач.

Монтаж производится в обратном порядке. Шток привода вставляется во втулку датчика, резиновое уплотнительное кольцо смазывается маслом, после чего устройство прикручивается на место.

После того, как была произведена замена, необходимо обнулить ошибки ЭБУ, иначе он по-прежнему будет считать датчик скорости неисправным, и замена не даст должного эффекта. » alt=»»>

Что делать если при включении задней передачи на Ваз 2109 перестали работать фонари заднего хода? Это очень опасно, особенно в темное время суток, так как другие водители не видят, что Вы движетесь задним ходом и неправильно оценивают дорожную обстановку. Поэтому проблему с задним ходом Ваз 2109 нужно устранять как можно быстрее. То, что не горят фонари заднего хода вовсе не означает, что неисправен датчик заднего хода. Сначала необходимо проверить лампочки фонарей заднего хода. Если они исправны, то снимаем разъем с датчика заднего хода (он вкручивается в коробку передач) и убеждаемся в исправности разъема. Провода должны быть не окислены и надежно сидеть на контактах разъема

Обращаем внимание, что существует несколько разновидностей датчиков заднего хода, устанавливаемых на автомобилях Ваз 2109. 1)Датчик с одним контактом. Датчик заднего хода Ваз 2109 с одним контактом

Датчик заднего хода Ваз 2109 с одним контактом

2)Датчик с двумя контактами

Датчик заднего хода Ваз 2109 с двумя контактами

1) Когда включается задняя передача, вилка включения задней передачи надавливает на переднюю часть датчика и замыкает провод на массу.В результате загораются фонари заднего хода. Поэтому для проверки датчика просто включаем зажигание, снимаем фишку с датчика и замыкаем её на массу. Если фонари будут загораться — значит датчик неисправен. 2) Если в коробку передач Ваз 2109 установлен датчик с двумя контактами, то при включении задней передачи эти контакты замыкаются между собой. Поэтому проверка исправности такого датчика заднего хода Ваз 2109 также чрезвычайно проста. Включаем зажигание, снимаем разъем с датчика и перемычкой замыкаем контакты между собой. Фонари заднего хода в момент замыкания должны загораться. Если Вы убедились, что на Вашем Ваз 2109 не исправен данный датчик , то необходима его замена. Старый датчик необходимо выкрутить, а вместо него вкрутить новый. Плохо только то, что когда старый датчик будет выкручен, то из коробки передач потечет масло, поэтому сразу же вкручиваем новый датчик заднего хода.

Где находится датчик скорости? Он располагается на самой коробке передач, что бы вам было более понятней, то в таком случае просмотрите фото, которое расположено ниже:

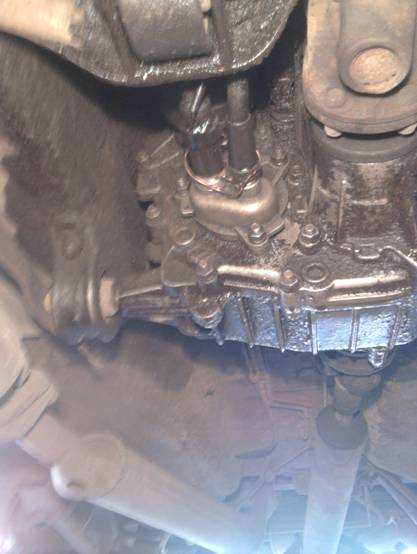

Когда нужно менять датчик скорости? Обычно первыми признаками при неправильной работе датчика скорости, или же при полном его выходе из строя, являются:

• Неправильная информация показаний стрелки спидометра, она может плавать в диапазоне от 0 до 200 км, или же вообще перестать работать.

• А так же машина может нестабильно начать работать на холостом ходу, в более частых случаях двигатель у автомобиля просто глохнет, и не важно едете ли вы на автомобиле, или нет. • Еще при неисправном датчике скорости, может наблюдаться повышенный расход топлива, и потеря мощности у автомобиля. • Еще при неисправном датчике скорости, может наблюдаться повышенный расход топлива, и потеря мощности у автомобиля

• Еще при неисправном датчике скорости, может наблюдаться повышенный расход топлива, и потеря мощности у автомобиля.

Нива датчик скорости Нива

На современных автомобилях практически невозможно встретить механический привод для измерения скорости. В том числе и на Ниве 21213 на данный момент устанавливается без тросовый датчик скорости (ДС).

Это электронной устройство, которое считывает параметры работы двигателя, исходя из которых бортовой компьютер рассчитывает скорость автомобиля. Рассмотрим принцип действия данного датчика и возможные неисправности, возникающие во время его работы.

Назначение устройства.

На панели приборов Нивы установлен спидометр, который необходим для отображения текущей скорости автомобиля. В случае неисправности, управление автомобилем становиться затруднительным, поскольку на большинстве дорог устанавливаются скоростные ограничения, которым необходимо следовать. Помимо этого, неисправность спидометра может повлиять на расчет других данных бортовым компьютером. На основе данных ДС определяется необходимый расход топлива, обеспечивается экономия бензина во время работы на холостых оборотах.

Поэтому необходимо как можно скорее провести диагностику и выявить причину поломки.

Принцип работы.

Датчик скорости на Ниву 21214 основан на действии, описываемым физиком Холлом. Он считывает электромагнитные импульсы, которые затем обрабатываются бортовым компьютером. Один километр пути равен 6000 импульсам, посылаемым ДС, и, если увеличивается скорость – увеличивается частота импульсов. В результате происходят вычисления в специальном контроллере, которые выдают информацию на панель приборов в более удобном виде.

Расположение.

На Ниве ДС устанавливается на коробке переключения передач. Это позволяет считывать данные только во время передвижения, отключаясь во время работы двигателя на нейтральной передаче.

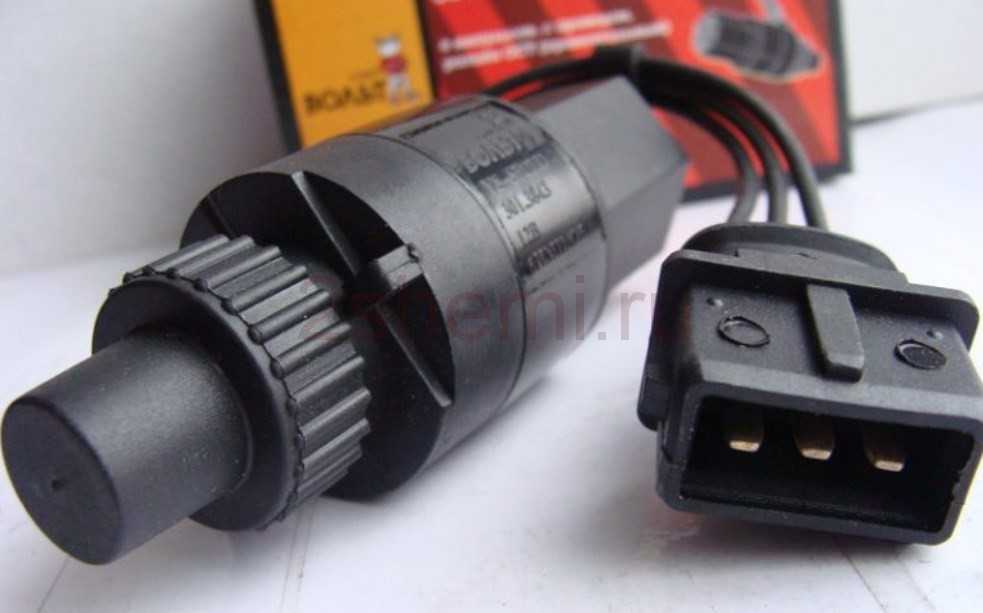

Само устройство состоит из пластикового корпуса, внутри которого расположены электронные компоненты. Для правильной работы, он размещается в непосредственной близости от вала. Внутри вала имеется встроенный магнитный стержень, который при вращении создает электрические сигналы.

Изделие довольно хрупкое, поэтому при демонтаже или установке необходимо быть предельно осторожным, чтобы не повредить его корпус.

Основные типы неисправностей.

Периодически возникают проблемы с ДС, но не все они требуют замены. Некоторые из них вызваны сторонними причинами, такими как:

• окисление контактов,
• обрыв провода,
• повреждение изоляции проводов,
• повреждение механизмов коробки передач.

Проверка датчиков.

Для того, чтобы проверить ДС необходимо наличие мультиметра, затем выполнить определенный порядок действий:

1. Отключаем датчик.
2. Подключаем красный (положительный) щуп к контакту ДС.
3. Замыкаем черный (минусовой) щуп на массу.
4. На вал фиксируем трубку подходящего диаметра для того, чтобы иметь возможность вращать его.
5. Переводим переключатель мультиметра в режим измерения малого напряжения.
6. Необходимо вращать вал и наблюдать за показаниями: при увеличении оборотов показатели на дисплее мультиметра будут возрастать. Если показания не меняются, датчик неисправен.

Другой способ не требует снятия датчика. Для этого нужно поддомкратить одно колесо таким образом, чтобы оно оказалось на расстоянии от земли и могло свободно вращаться. После этого к разъемам ДС нужно подключить мультиметр. Нужно вращать колесо и наблюдать за показаниями прибора. Изменение напряжения так же будет свидетельствовать об работоспособности.

Замена.

Чтобы снять ДС необходимо установить автомобиль на ровную площадку. После этого лучше всего отключить клеммы аккумуляторы, чтобы избежать появления ошибок в БК.

Отсоединяем клеммы проводов, для этого нужно нажать на пластиковый фиксатор на колодке. После этого при помощи ключа выворачиваем датчик из посадочного места. Если выкрутить его сразу не получается, то не рекомендуется применять излишнее усилие. Нужно обработать резьбовое соединение средством WD-40, подождать несколько минут и продолжить демонтаж.

Установка нового ДС производиться в обратном порядке. При покупке новой детали необходимо обращать на внешнее состояние: контакты должны быть обработаны достаточным количеством лака, поскольку это защищает от попадания влаги. После выполнения работ необходимо обнулить ошибки бортового компьютера для того, чтобы убрать ошибку CHECK ENGINE.

Назначение устройства.

На панели приборов Нивы установлен спидометр, который необходим для отображения текущей скорости автомобиля. В случае неисправности, управление автомобилем становиться затруднительным, поскольку на большинстве дорог устанавливаются скоростные ограничения, которым необходимо следовать. Помимо этого, неисправность спидометра может повлиять на расчет других данных бортовым компьютером. На основе данных ДС определяется необходимый расход топлива, обеспечивается экономия бензина во время работы на холостых оборотах.

Поэтому необходимо как можно скорее провести диагностику и выявить причину поломки.

Характерные симптомы неполадки

Практика показывает, что неисправность датчика положения распределительного вала не ведет к отказу мотора и обездвиживанию транспортного средства. Двигатель продолжает работать с некоторыми отклонениями, мешающими нормальной эксплуатации авто. Симптомы выхода из строя ДПРВ довольно туманны и похожи на неполадки других измерительных элементов:

1. Нестабильная работа мотора на холостых оборотах и в процессе движения.
2. Вместо динамичного разгона после нажатия педали газа наблюдается серия мелких рывков и вялый набор скорости.
3. Мощность силового агрегата снижается. Эффект становится заметен при увеличении нагрузки – на подъеме, резком ускорении, во время буксирования прицепа.
4. Индикатор Check Engine на приборной панели загорается не всегда. Но многие водители отмечают, что при неисправном измерителе табло вспыхивает после увеличения оборотов коленчатого вала до 3000 об/мин и более.
5. Расход горючего закономерно увеличивается.

Если измерительный элемент неисправен, блок управления готовит и подает в цилиндры обогащенную топливовоздушную смесь. Отсюда возникает увеличение расхода бензина и нестабильная работа на холостом ходу. Рывки и падение мощности обусловлены несвоевременной подачей искры – контроллер «не видит» окончания такта сжатия в цилиндре и не может четко определить угол опережения зажигания.

На различных моделях автомобилей отмечаются дополнительные признаки неисправности датчика распредвала:

• мотор неожиданно глохнет в процессе движения, при этом заводится без проблем;
• холодный пуск двигателя становится затрудненным;
• на машинах, оборудованных роботизированной коробкой передач, возникают сложности с автоматическим переключением скоростей;
• двигатель «троит» – слышны пропуски циклов зажигания, иногда наблюдаются хлопки в выпускном коллекторе;
• на некоторых авто случается отказ силовой установки из-за отсутствия искрообразования.

Езда с поломанным измерителем ДПРВ допустима в течение короткого периода. Рывки, обогащенная топливная смесь и ошибки электроники ускоряют износ свечей зажигания и деталей двигателя. После обнаружения перечисленных симптомов машину стоит отправить на диагностику либо отыскать источник проблемы самостоятельно.

Ремонт и замена своими руками

Если вы решили поменять устройство своими силами, ознакомьтесь с процедурой снятия и замены.

Демонтаж контроллера производится следующим образом:

Сначала вам необходимо обесточить бортовую сеть транспортного средства, для этого отсоедините минусовой провод от аккумулятора.
Далее, отсоедините от самого контроллера разъем с проводкой
На этом этапе важно запомнить, какая распиновка у этих элементов.
Непосредственно сам контроллер можно выкрутить рукой. Если своими силами у вас это сделать не получается, попробуйте воспользоваться гаечным ключом на 21 или 22
В данном случае регулятор может иметь определенные отличия в конструкции.

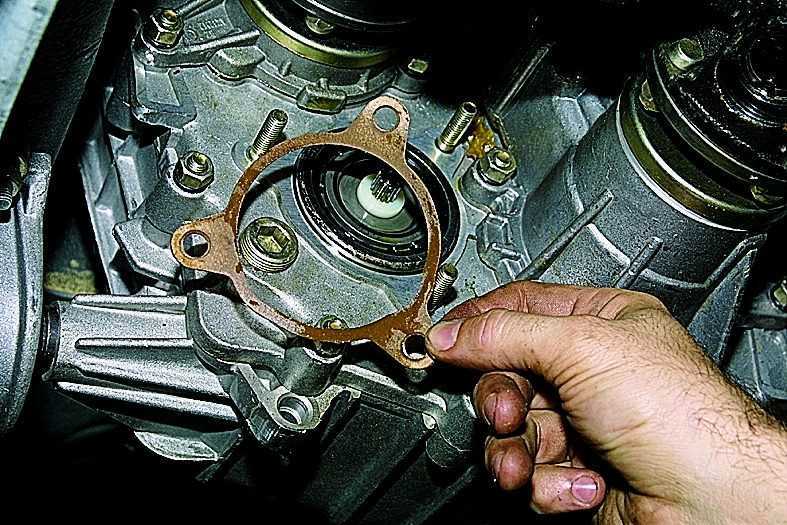

Также сразу проверьте, насколько хорошо функционирует привод. После того, как регулятор демонтирован, необходимо выкрутить гайку, которая фиксирует привод к коробке передач

Процедуру демонтажа необходимо производить очень осторожно, поскольку если вы случайно уроните шток в трансмиссию, коробку необходимо будет снимать и разбирать. Что касается нового привода, то он оснащается резиновым уплотнителем

Перед тем, как произвести монтаж, его необходимо смазать трансмиссионной жидкостью. Ниже представлено видео, которое позволит вам более наглядно разобраться в процедуре замену контроллера (автор ролика — Авто Новости).

Все новые компонента необходимо установить в обратном порядке. Опять таки, в данном случае большую роль играет распиновка проводки. Внутри самой колодки вы можете увидеть, как обозначается распиновка. Используя тестер при активированном зажигании необходимо определить, на какой из разъемов следует подключить привод.

В том случае, если на мультиметре показывается «-», а данный привод был подсоединен в плюсовой разъем, это свидетельствует о том, что необходимо поменять полюсность. Далее, производится диагностика привода, а также следует проверить работу спидометра во время движения либо при приподнятой передней части транспортного средства (чтобы колеса были на весу).

Если вы сомневаетесь в том, что сможете произвести всю процедуру самостоятельно и поменять контроллер правильно, то мы посоветуем обратиться за помощью к специалистам. В принципе, этот процесс не особо сложный, поэтому стоимость услуги замены будет не особо высокой. Для установки лучше использовать более качественный регулятор, чтобы в будущем не столкнуться с необходимостью его ремонта и замены.
