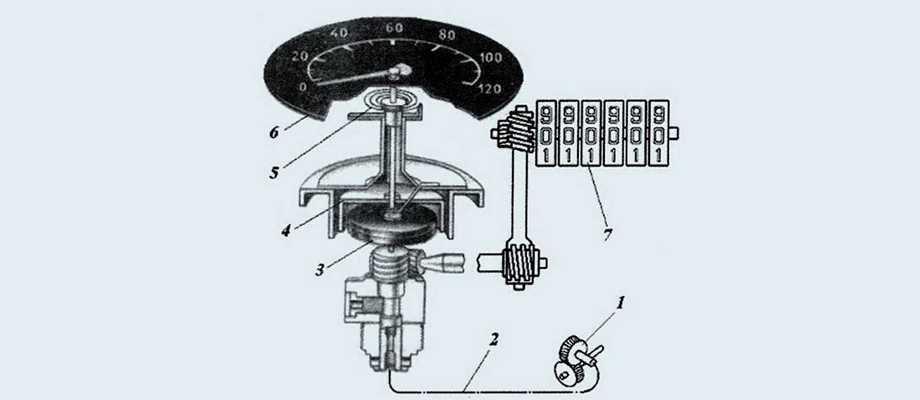

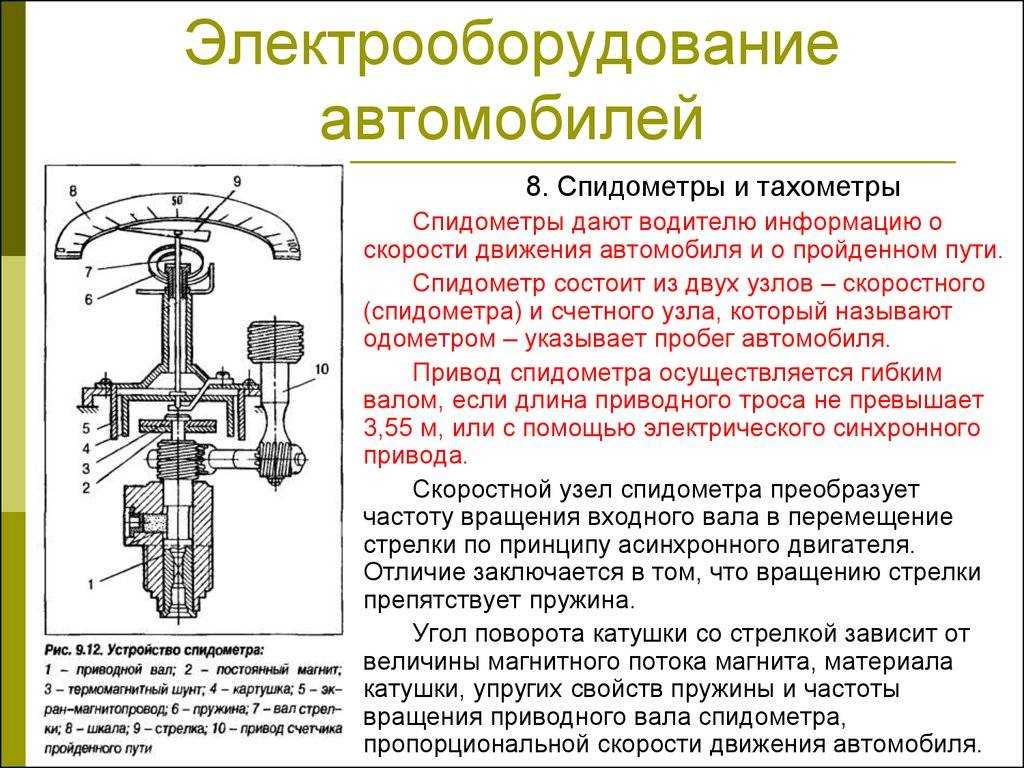

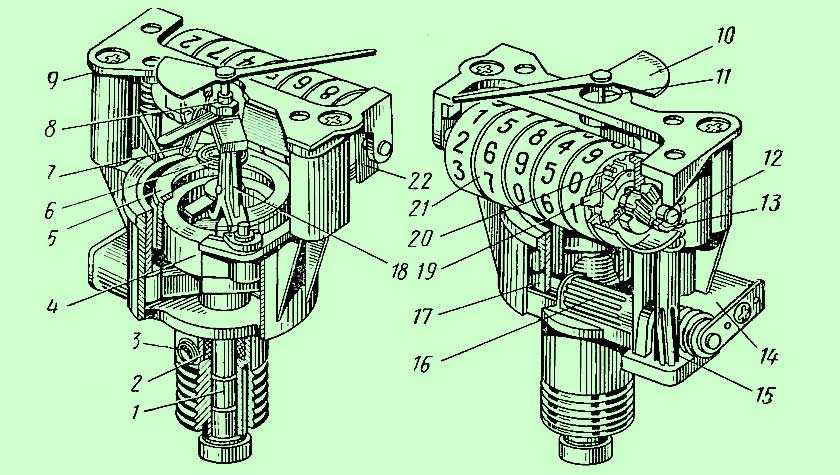

Устройство спидометра его виды

Не работает тахометр ВАЗ 2107

Всем привет сегодня хочется поговорить о возможных причинах, почему не работает тахометр на автомобиле ВАЗ 2107. Тахометр на автомобиле играет очень важную роль и поэтому нельзя затягивать и срочно починить ну или, в крайнем случае, заменить.

Итак, для начала вы должны понимать, что на автомобиле ВАЗ 2107 стоят два типа двигателей, а именно карбюраторный и инжекторный. Соответственно схема подключения тахометра на этих машинах разная. Ну, давайте сначала рассмотрим карбюраторную семёрку.

    Тахометр на карбюраторном двигателе ваз 2107

На карбюраторной семёрке от тахометра выходят три провода. Два провода это плюс и минус (питание) а третий провод подключается к катушке зажигания. Если тахометр вышел из строя то для того чтобы понять причину нужно добраться до клемм которые идут к тахометру и отсоединить. Вам понадобится три провода для того чтобы присоединить тахометр напрямую к аккумулятору плюс и минус а также к катушке зажигания клемма К. После чего нужно запустить двигатель и посмотреть если тахометр не заработает значит неисправность нужно искать в системе зажигания или в самом тахометре. Но, а если тахометр заработает, значит, проблема в проводке, которая идёт к тахометру.

Тахометр на инжекторном двигателе ваз 2107

Выше мы рассмотрели неисправности тахометра на карбюраторной семёрке теперь пришло время инжекторной. На инжекторной семёрке к тахометру идёт уже не три, а четыре провода. Два провода это плюс и минус, плюс идёт от замка зажигания, а минус на массу автомобиля. Третий провод идёт на вход блока управления. Четвёртый присоединяется к датчику положения коленчатого вала. Самым лучшим вариантом чтобы определить неисправность тахометра на инжекторной семёрке будет диагностика. В таком случае по кодам ошибок можно определить причину, по которой не работает тахометр. Ну а без диагностики можно лишь проверить контакты на колодках. Так же бывает, что стрелка тахометра начинает дергаться, в основном это бывает из-за того что владельцы меняют штатную проводку на более современную. И с учетом того что сопротивление разное, появляется такая неприятность. Ну, вот и всё на этом сегодня мы рассмотрели основные причины отказа тахометра на автомобиле ВАЗ 2107 всем пока.

Как заменить датчик скорости ВАЗ-2107-20

Датчик скорости автомобиля установлен на корпусе привода спидометра коробки передач.

Принцип его действия основан на эффекте Холла.

Датчик выдает контроллеру прямоугольные импульсы напряжения (нижний уровень – не более 1В, верхний – не менее 5В) с частотой, пропорциональной скорости вращения ведущих колес.

По сигналам датчика контроллер отключает впрыск топлива на режиме принудительного холостого хода – торможение двигателем с полностью закрытой дроссельной заслонкой.

Работу проводим на смотровой канаве или эстакаде.

Выключаем зажигание.

Нажав на пружинный фиксатор, отсоединяем колодку проводов датчика скорости от колодки жгута проводов системы управления двигателем.

Отворачиваем накидную гайку троса спидометра и отсоединяем трос от датчика скорости.

Ключом «на 22» ослабляем затяжку и рукой отворачиваем датчик

Установку датчика скорости проводим в обратной последовательности

При этом хвостовик (квадратного сечения) вала датчика должен войти в отверстие вала редуктора, а хвостовик троса привода спидометра – в отверстие вала датчика скорости.

Замена троса спидометра на ВАЗ 2101-ВАЗ 2107

Добро пожаловать! Трос спидометра – он отвечает за передачу скорости от коробки к панели приборов спидометра автомобиля. Одним концом этот трос соединяется с редуктором привода который располагается на коробке передач, а другим концом он подсоединён к самому механизму спидометра который в свою очередь находится на панели приборов.

Примечание! Для замены троса, вам нужно будет запастись следующим набором инструментов: Во-первых обязательно запаситесь основными инструментами, такими как отвёртка и гаечные ключи. Далее вам нужно будет взять пассатижи, и к тому же проволоку длинной примерно на «2 метра» и диаметром «0.2-0.5 мм» чтобы было легче произвести замену троса!

Где находится трос спидометра? Он располагается рядом с нижней частью картера коробки передач и крепится к редуктору, для наглядности чтобы у вас было хоть малейшее представление о том где находится тросик, просмотрите фото ниже на котором стрелкой указан тросик:

Когда нужно менять трос спидометра? Он подлежит замене, при:

• Выходе из строя, в связи с чем на панели приборов спидометр не будет показывать никаких значений.
• А так же при его деформации и при поломки гайки которая его крепит на редукторе, или на механизме спидометра.

Примечание! Если у вас гайка крепящая трос к редуктору, или же к спидометру будет поломана, то в таком случае при езде будут наблюдаться резкие скачки стрелки спидометра!

Как заменить трос спидометра на ВАЗ 2101-ВАЗ 2107?

Примечание! Замену троса необходимо выполнять на подъемнике или смотровой яме!

Снятие: 1) В начале операции, вам будет необходимо снять панель приборов с автомобиля. (Как снять панель приборов с автомобиля ВАЗ 2106, см. в статье: «Замена панели приборов») (Как снять панель приборов на автомобиле ВАЗ 2104 и ВАЗ 2107, см. в статье: «Замена панели приборов»)

Примечание! К сожалению инструкцию по снятию панели приборов на других автомобилях классического семейства практически в интернете не найти, поэтому снимите панель именно на вашем автомобиле по примеру снятия панели с ВАЗ 2104, ВАЗ 2106, ВАЗ 2107!

2) Далее при помощи пассатижей полностью отверните гайку которая крепит трос к механизму, а после отворачивания отсоедините трос.

Примечание! После отсоединения троса, привяжите за проушины к гайке троса проволоку длинной «2 метра »!

3) Затем переберитесь к днищу автомобиля, а уже там отверните гайку которая крепит трос к редуктору (Она указана стрелкой), а после отворачивания гайки отсоедините трос.

4) Теперь возьмите в руки трос и вытяните его из автомобиля.

Примечание! Вытягивайте трос аккуратно, проволока которая подсоединяется к гайки троса не должна полностью вытянутся и вследствие чего сняться с автомобиля!

5) И в завершение отвяжите проволоку от гайки.

Примечание! Чтобы продлить жизнь тросу, можно его поверхность смазать специальной смазкой которая называется «Литол-24», для этого перед установкой нового троса сперва вытащите его из оболочки начиная с той стороны которая подсоединяется к редуктору коробки, а затем на «2/3 длины» смажьте его смазкой!

Всю установку троса проделайте в обратном порядке снятию, но небольшую часть установки для наглядности мы вам покажем:

1) Сперва возьмите новый трос в руки, и привяжите к его гайки проволоку ранее отвязанную от старого троса.

2) Затем сядьте в салон и потянув за проволоку, вытяните один наконечник троса в салон автомобиля.

Примечание! Чтобы вы не запутались, помните одну важную вещь: Наконечник троса который подсоединяется к редуктору расположенному на коробке оснащается защитным чехлом, поэтому устанавливайте трос правильно!

3) И в завершение операции, с помощью отвёртки заправьте чехол на своё место.

Примечание! После установки троса проверьте его, убедитесь в том что он не в каких местах не перегибается и только потом заводите двигатель и проехав посмотрите как он работает!

Дополнительный видео-ролик: Второй способ замены троса спидометра, вы сможете наглядно посмотреть в подготовленным специально для вас видео-ролике, в котором всё подробно описано и показано.

Что делать, если на ВАЗ-2110 с инжектором спидометр не работает

Как известно, установленные в автомашине приборы позволяют контролировать обстановку во время движения по улицам и наблюдать за работой двигателя и всех остальных систем. Среди прочих особое место занимает спидометр. Он находится на приборной доске непосредственно над рулем. С его помощью водитель узнает, с какой именно скоростью передвигается автомашина.

В ситуации когда не работает нормально спидометр, установленный на ВАЗ-2110 инжектор, находящийся за рулем человек подвергает риску как собственное здоровье, так и жизнь пассажиров. При этом он без труда может «заработать» штраф от сотрудника автоинспекции за слишком высокую скорость. Таким образом, исправный спидометр позволяет избежать немалого количества неприятностей.

Источник

Не работает спидометр на ВАЗ-2112 16 клапанов

Варианты доставки товара

Обратите внимание! Ниже указаны способы доставки, доступные именно для этого товара. В зависимости от способа доставки возможные варианты оплаты могут различаться

С подробной информацией можно ознакомиться на странице «Доставка и оплата».

Посылка Почтой России

Доступные способы оплаты:

• Наложенный платеж (оплата при получении)
• С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
• Яндекс.Деньги
• QIWI
• ROBOKASSA

Отправка по всей России. Срок доставки — от 5 до 12 дней.

Посылка Почтой России 1 класс

Доступные способы оплаты:

• Наложенный платеж (оплата при получении)
• С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
• Яндекс.Деньги
• QIWI
• ROBOKASSA

Отправка по всей России. Срок доставки — от 2 до 5 дней. Дороже чем обычная доставка Почтой России, примерно, на 50%. Вес посылки до 2,5 кг

Экспресс-посылка EMS

Доступные способы оплаты:

• Наложенный платеж (оплата при получении)
• С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
• Яндекс.Деньги
• QIWI
• ROBOKASSA

Отправка по всей России. Срок доставки — от 3 до 7 дней. Дороже чем обычная доставка Почтой России, примерно, на 100%.

Транспортные компании

Доступные способы оплаты:

• С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
• Яндекс.Деньги
• QIWI
• ROBOKASSA

Доставка возможна в любой населенный пункт, где есть представительство транспортной компании. Срок доставки — от 2 до 10 дней. Отправка габаритных посылок выгоднее, примерно, на 50% чем Почтой России.

Панель приборов в инжекторном ВАЗ 21074

На панели приборов ВАЗ 21074 размещены самые важные сигнализаторы работы транспортного средства

Их не очень много, но каждый автолюбитель обязан их знать для того, чтобы своевременно обратить внимание на ту или иную неисправность

Водители с большим опытом вождения при передвижении постоянно обращают внимание на панель приборов, для оценивания функционирования систем автомобиля, и при возникновении необходимости могут скорректировать свои действия. Поэтому сегодня мы более подробно поговорим о приборной панели автомобиля ВАЗ 21074 на двигателе типа инжектор

Поэтому сегодня мы более подробно поговорим о приборной панели автомобиля ВАЗ 21074 на двигателе типа инжектор.

ВАЗ 21074

Итак, в данной статье представлены ответы на такие довольно распространенные вопросы:

• Что собой представляет панель приборов ВАЗ 21074 на двигателе типа инжектор?
• Что необходимо при ремонте спидометра?
• Как легко демонтировать панель приборов ВАЗ 21074 на двигателе типа инжектор?
• Как самостоятельно отремонтировать датчик скорости автомобиля ВАЗ 21074?

Ремонт спидометра

На сегодняшний момент машина является, наверное, самым комфортным способом перемещения. Автомобиль имеет множество преимуществ перед общественным транспортом, но каждое из этих преимуществ так или иначе связано с затратами денежных средств и вашего времени. Естественно вам, так или иначе, придется выделить время для ухода за своим транспортным средством, потому как без поломок тут не обойтись. Довольно частой проблемой панели приборов является нарушение функционирования спидометра. Естественно опытные автолюбители совершенно спокойно могут определить скорость передвижения автомобиля на глаз, но неопытные водители не смогут этого сделать. Во избежание возникновения опасных ситуаций на дорогах каждый водитель должен уметь ремонтировать приборную панель.

Итак, для проведения ремонта датчика скорости на автомобиле марки ВАЗ 21074 вам понадобятся:

• Набор инструментов;
• Инструкция по использованию транспортного средства;
• Герметик;
• Пластиковая вилка.

Панель приборов ВАЗ 21074

Естественно не у каждого владельца автомобиля ВАЗ 21074 сохранилась инструкция по использованию транспортного средства, но если оно у вас есть, то для начала изучите его, а уже потом приступайте к ремонту спидометра. В инструкции по использованию автомобиля размещено огромное количество полезных советов, которые желательно учитывать при передвижении на автомобиле. Наверное, у многих сейчас возник вопрос, а как же определить нарушение функционирования датчика скорости, который замеряет максимальную скорость автомобиля. Итак, вот несколько основных признаков нарушения функционирования спидометра:

• Стрелка спидометра находится в регулярном передвижении.
• При нахождении стрелки в одном расположении, они вообще перестают передвигаться.

После диагностирования нарушения работы спидометра необходимо провести такие действия:

Износились или стерлись зубчики на шестеренках датчика скорости, которые располагаются с обратной стороны панели приборов.
Разорвался трос датчика скорости. В таком случае необходимо провести полную замену датчика.
Изменилась форма стрелочки, которая замеряет скорость автомобиля

В таком случае необходимо провести замену стрелочки, а для этого нужно осторожно поддеть испорченную деталь с помощью пластиковой вилки и установить новую стрелочку.

Диагностировав причину неисправности спидометра замените поломанную детальку, но если вам не удалось обнаружить причину поломки, то попробуйте просто поправить стрелочку, возможно она просто застряла

После проведения ремонтных работ осторожно собирайте все в обратном порядке, потому как невнимательная сборка может повлиять на функционирование транспортного средства

Спидометр ВАЗ 2106

Основные неисправности спидометра

Неисправности можно разбить на два типа:

• спидометр не показывает текущую скорость;
• привод спидометра шумит.

Спидометр ВАЗ 2107 может на работать по таким причинам:

1. Неисправен спидометр. В этом случае необходима замена прибора.
2. Открутились гайки, крепящие наконечники гибкого вала. Для устранения неисправности их необходимо прикрутить.
3. Оборван гибкий вал. Его необходимо заменить, чтобы восстановить работоспособность спидометра.
4. Поврежден наконечник гибкого вала или ответное гнездо на спидометре. В этом случае следует менять тросик спидометра ВАЗ 2107 или сам спидометр
5. Неисправен привод гибкого вала или повреждено ответное гнездо привода спидометра в КПП. Это редкая поломка, устранение которой заключается в ремонте коробки переключения передач и достойно описания в отдельной статье.

Шуметь привод спидометра ВАЗ 2107 может по двум причинам:

1. Привод проложен с малыми радиусами изгиба. Для устранения проблемы необходимо заново проложить тросик спидометра, предварительно смазав его.
2. Оплетка тросика спидометра ВАЗ 2107 повреждена. В этом случае нужна замена гибкого привода спидометра в сборе.

Как показывает практика, большинство неисправностей связаны именно с тросиком спидометра ВАЗ 2107 и устраняются его заменой.

Причины неисправности датчика

Конструкция датчика достаточно надежна. Причиной поломки обычно становятся окислившиеся контакты на датчике или обрыв проводов, которые идут от датчика к ЭБУ двигателя. Контакты следует осмотреть, при необходимости зачистить и смазать “Литолом”. Поиск обрыва проводов лучше начать с мест вблизи от штекера. Там они чаще изгибаются, соответственно, перетираются и ломаются. Заодно стоит проверить заземление датчика. Сопротивление в его сети должно быть порядка 1 Ома. Если поломка не выявлена, необходимо проверить сам датчик скорости. Для этого придется снять его с автомобиля.

Замена Ведущей Шестерни Привода Спидометра Ваз 2109

9.1.6 Снятие и установка привода спидометра

Снятие и установка привода спидометра

1. Подпереть задние колеса сапогами против скольжения, затем отделить переднюю часть автомобиля и надеть его на опоры. Привод спидометра расположен на задней части коробки передач, рядом с точкой входа, на дифференциале правого приводного вала. В зависимости от конфигурации модели привод может иметь механическую (кабельную) конструкцию или электронный датчик. 2. На моделях с тросовым приводом спидометра снимите стопорный штифт и отсоедините трос от звездочки привода. Для других моделей отключите соответствующую публикацию.

3. Снимите крепежный болт и снимите его с помощью теплозащитного экрана (если имеется).

4. Снимите приводной блок с коробки передач с картера коробки передач и снимите его с помощью уплотнительного кольца.

5. При необходимости редуктор можно снять с корпуса редуктора (не забудьте снять прокладку), проверить состояние редуктора, при обнаружении каких-либо механических дефектов заменить его. При необходимости замените уплотнительное кольцо. 6. Если есть признаки износа или повреждения приводного механизма, проверьте состояние приводного механизма.

Будет полезно: Снятие и замена воздушного фильтра renault logan

Привет всем, в этом видео я поговорю замена привода спидометра

для модификации переднего инжектора.

шестерня спидометр AVEO.

с открытыми зубами новая была переведена на новый дифференциал в течение недели. Я советую.

7. Чтобы снять зубчатое колесо с коробки передач, правый ведущий вал (см. Разделы «Уплотнения ведущего вала» и «Правый ведущий вал» в разделе Замена сальника) Снимите три крепежных болта и снимите корпус шестерня привод спидометра от корпуса коробки передач (вместе с уплотнительным кольцом). Снимите редуктор с дифференциала в сборе, снимите все прокладки.

1. Вставьте дифференциальную шайбу в шайбы, затем переведите привод спидометра в его номинальное положение, убедившись, что он правильно зацеплен с возвратными канавками. Установите новое уплотнительное кольцо на задней части корпуса привода. Установите корпус на коробку передач и затяните крепежные болты. Оцените износ уплотнения приводного вала и при необходимости замените. Заполните приводной вал коробкой передач (см. Рис. Рис. Замена сальника)

2. Слегка смажьте новой прокладкой и уплотнительным штифтом. Вставьте сальник в привод спидометра. 3. Установите новый уплотнительное кольцо и установите привод в исходное положение, убедившись, что трансмиссии правильно заблокированы. 4. Вверните крепежный болт (не забудьте оставить теплозащитный экран) и надежно затяните его. 5. На моделях с электрическим спидометром восстановите первоначальное соединение проводов. На моделях кабелей, подключите кабель, смазывая там, где нужны кольца. Зафиксируйте резиновый трос цилиндрическим штифтом (пальцем). 6. Опустите автомобиль на землю.

Источник

Местонахождение датчика детонации

Сенсор крепится на алюминиевом или чугунном блоке цилиндров в районе между вторым и третьим цилиндрами. Это наиболее горячее место в блоке, и наименьшее расстояние сразу к двум цилиндрам. Выбор места, где находится датчик детонации неслучаен, именно в самой разогретой камере сгорания начнется развитие детонации, тогда как в остальных цилиндрах условия только приблизились к границе допустимого. Место крепления датчика всегда имеет ровную плоскую поверхность для исключения возможного акустического сопротивления или искажения звуковых волн. Корпус прибора всегда крепится шпилечным соединением, гарантирующим полноценное плотное прилегание к месту установки.

Как поменять спидометр на ваз 2107

Работники автомобильного сервиса с легкостью справляются с такими задачами, как замена троса спидометра или самого спидометра. Многие владельцы автомобиля самостоятельно могут не справиться с данной задачей, особенно если они не знают единственно верный порядок действий, который заключается в таких этапах:

• устанавливаем автомобиль на эстакаду или яму;
• при помощи инструментов откручиваем крепления троса спидометра от коробки передач;
• откручиваем второй наконечник от спидометра;
• вытаскиваем, запоминая расположение (можно сделать фото);
• устанавливаем новый трос, выполняя все действия с конца к началу;

После осуществления замены троса следует проверить работоспособность, для этого можно проехать всего несколько метров.

Часто причиной неисправности может являться плохой привод, который установлен в МККП. Неисправность этого устройства можно проверить так: отсоединяется трос спидометра и делаются прокручивания за окончание троса по часовой стрелке. Во время этого необходимо наблюдать за показанием скорости на спидометре. Если стрелка начала двигаться, то это значит, что трос спидометра и сам спидометр исправны, а проблема в механическом приводе.

Если трос уже снят, то заменить привод очень просто. Берем гаечный ключ и откручиваем гайку, далее необходимо аккуратно вытащить привод из его гнезда, для этого можно поддеть его монтировкой. Шестеренки должны легко разъединиться, а установка нового привода делается точно так же в обратном порядке, главное, не забыть подключить трос спидометра.

Пресс релиз подготовлен сайтом Одометр.рф

Монтаж нового датчика скорости

Чтобы правильно провести датчик скорости на автомобиле ВАЗ 2107 инжектор, следуйте следующим шагам:

1. Подготовка:

Перед началом работ убедитесь, что у вас есть новый датчик скорости, а также все необходимые инструменты: ключи, отвертки и проводники.

2. Выключите зажигание:

Прежде чем приступить к монтажу, убедитесь, что зажигание автомобиля выключено и ключ удален из замка. Это необходимо для безопасности и предотвращения повреждения электрических компонентов.

3. Отключите аккумулятор:

Для того чтобы исключить возможность короткого замыкания и электрических разрядов, отключите клемму отрицательного полюса аккумулятора с помощью ключа. Дождитесь нескольких минут, чтобы все электрические заряды снялись.

4. Найдите старый датчик скорости:

Локализуйте местоположение старого датчика скорости на трансмиссии автомобиля. Обычно он расположен поблизости от тормозного барабана.

5. Отсоедините старый датчик скорости:

С аккуратностью отсоедините провода от старого датчика скорости, используя проводники или отвертку в зависимости от типа соединения. Убедитесь, что провода очищены от окислов и мусора, чтобы обеспечить надежное соединение с новым датчиком скорости.

6. Установите новый датчик скорости:

Аккуратно вставьте новый датчик скорости на его место в трансмиссии. Убедитесь, что он плотно прилегает и надежно закреплен.

7. Подключите провода к новому датчику скорости:

Тщательно подсоедините провода к соответствующим контактам на новом датчике скорости. Обратитесь к инструкции производителя автомобиля или датчика скорости, если нужно уточнение в отношении порядка подключения проводов.

8. Подсоедините аккумулятор:

Подключите клемму отрицательного полюса аккумулятора к его месту, используя ключ. Убедитесь, что клемма надежно прикреплена и крепления надежно зажаты.

9. Проверьте работу датчика скорости:

Включите зажигание и убедитесь, что датчик скорости работает правильно. Проверьте показания спидометра и других приборов контроля скорости. При необходимости откалибруйте датчик скорости или внесите соответствующие настройки в электронную систему автомобиля.

10. Завершение:

После проверки работы датчика скорости завершите монтаж путем закрепления проводов и элементов соединения в исходном состоянии. Убедитесь, что все инструменты удалены из близости и в рабочем состоянии.

Механический привод Ваз 2114 — проверяем работоспособность

Еще одной распространенной причиной является исправности работы механического привода, а в частности тот, что установлен при сборе автомобиля на автозаводе, имеет ненадёжный пластиковый шток, на котором расположена приводная шестерня. Бывают случаи поломки этого штока и срезание зубьев на шестерни

При их замене обращайте внимание на цвет изготовления шестерён, так как ВАЗ-2114 комплектуется двигателями с разным рабочим объёмом и из-за разных передаточных чисел главной пары изменяются передаточные числа привода спидометра. Поэтому цвет этих шестерён должен быть обязательно одинаковым

В случае выхода привода спидометра из строя, замените его на тот, что имеет металлический шток.

Датчик скорости (ДС) ВАЗ

Датчик скорости

Датчик скорости автомобиля (сокращённо ДСА) предназначен для передачи импульсов текущей скорости автомобиля на контролёр.

Контролёр в свою очередь с помощью импульсов датчика скорости контролирует работу двигателя на холостом ходу, и с помощью РХХ регулирует подачу воздуха в обход дроссельной заслонке. Частота сигнала датчика скорости прямо пропорциональна текущей скорости автомобиля.

Так же стоит отметить, что рабочий датчик экономит наше топливо следующим образом:

1. Контролёр получает следующие данные от датчика скорости: текущая скорость 100 км/ч.
2. Контролёр получает данные от ДПДЗ: датчик положения закрыт (не жмём на педаль газа).

На основании полученных данных, контролёр воспринимает данную ситуацию как «торможение двигателем», и отключает систему подачи топлива. Иными словами, при закрытом дросселе, контролёр не даёт подачу топлива до 20км/ч. И это далеко не единственная функция датчика скорости.

Как датчик скорости определяет текущую скорость автомобиля?

Как упоминалось ранее, датчик скорости передаёт импульсы (6004 импульса на 1 км). Исходя из этого соотношения, можно вычислить скорость по временному интервалу между импульсами датчика.

Помимо контроллёра, импульсами датчика пользуется спидометр автомобиля, где и отображается скорость.

Датчик скорости под дроссельным узлом

Где находится датчик скорости (ДС) на ВАЗ 2114?

Датчик скорости находится на верхней части коробки передач. А подлезть  к нему можно следующим образом:

• Открываем капот.
• Для удобства снимаем адсорбер (можно и не снимать).
• Подлезаем в район внутреннего правого шруса и натыкаемся на провод, идущий к коробке. Он нас приведёт к датчику скорости (под дроссельным узлом).

Высокий расход бензина. Упала тяга двигателя.

Ошибка датчика скорости

На  samarу идёт 6-ти импульсный датчик скорости под номером 2111-3843010.При неправильной работы датчика, неисправной цепи, на бортовом компьютере и при диагностике выскакивает ошибка:

Р0500	Нет сигнала датчика скорости автомобиля.
Р0503	Датчик скорости — перемежающийся сигнал.

Чаще всего, проводки датчика никак не закреплены и просто болтаются

Поэтому встречается очень много случаев с обрывом проводов, поэтому, перед заменой, обратите внимание на цепь датчика

Какой датчик скорости лучше?

Обычный заводской датчик скорости 2111-3843010 имеет в своём составе пластиковый шток, который часто ломается. Поэтому, целесобразнее, заменить на датчик скорости с металлическим штоком, но вам придётся столкнуться с заменой разъёма.

Как проверить датчик скорости?

Датчик скорости имеет 3-х контактную группу: 1 – заземление, 2 – импульсный сигнал, 3 – напряжение тока. Проверку нужно начинать с наличия массы на контакте 1, затем смотрим  наличие напряжения на 3-ем контакте (12в), проверяем импульс на контакте 2 при вращении ведущих колёс со скоростью не менее 5 км/ч. 1 и 3 контакты можно прозвонить.  Нерабочий датчик нужно заменить: Как заменить датчик скорости?

Как проверить датчик скорости?

Если на вашем авто перестал работать спидометр, начните с проверки датчика скорости. Отсоедините разъем питания датчика, после чего с помощью мультиметра проверьте следующие значения:

1. Наличие «массы». Условия проверки: мультиметр в режиме «прозвонки», измерения проводятся со стороны минусовой клеммы АКБ и контакта «массы» в разъеме. Сопротивление должно быть близким к 0.
2. Наличие питающего напряжения. Условия проверки: включено зажигание, мультиметр в режиме измерения постоянного тока, измерения со стороны минусовой клеммы АКБ и контакта «31» разъема питания датчика. Напряжение должно быть равным либо немного меньшим напряжению на выводах аккумулятора.
3. Наличие опорного напряжения. Условия проверки: включено зажигание, мультиметр в режиме измерения постоянного тока, измерения со стороны минусовой клеммы АКБ и сигнального вывода в разъеме датчика скорости. Напряжение должно быть в пределах 4,5-5 В либо немного меньшим за напряжение на выводах аккумулятора (зависит от особенностей устройства конкретной модели авто).

За неимением осциллографа, с помощью которого можно просмотреть наличие и форму импульсов выходного сигнала, можно воспользоваться светодиодной контролькой, подключенной к сигнальному выводу датчика скорости. При вращении зубчатого колеса привода спидометра светодиод должен моргать.

Проверка и замена датчика скорости ВАЗ 2107

Во время движения автомобиля датчик скорости ВАЗ 2107 (инжектор) формирует данные о скорости, поступающие на электронный блок управления двигателем. Его поломка вызывает ошибки управления впрыском и приводит к падению мощности двигателя и увеличению расхода топлива. Проверить и заменить датчик можно самостоятельно. Для этого понадобится гараж со смотровой ямой, шлицевая отвертка, ключ на 22 и мультиметр или контрольная лампа.

Принцип работы датчика скорости ВАЗ 2107

Работа датчика скорости основана на эффекте Холла, который описывает возникновение электрических импульсов во время размещения в магнитном поле проводника с постоянным током. Датчик формирует импульсы во время вращения выходного вала КПП ВАЗ 2107. За время прохождения автомобилем километра пути датчик скорости ВАЗ 2107 формирует около 6000 импульсов, частота которых позволяет определить текущую скорость движения.

Где находится датчик скорости ВАЗ 2107

Датчик закреплен на коробке передач в механизме привода троса спидометра. Чтобы снять и проверить его, придется отсоединять трос спидометра КПП.

Признаки неисправности

Главный признак проблем в работе датчика — выдача соответствующего кода ошибки бортовым компьютером. Неисправности могут проявить себя в других признаках:

• повышенный расход топлива;
• плохая тяга двигателя;
• неработающий или работающий с большой погрешностью спидометр;
• нестабильный холостой ход.

Внимание! Эти четыре симптома могут быть вызваны проблемами с другими узлами автомобиля

Причины неисправности датчика

Конструкция датчика достаточно надежна. Причиной поломки обычно становятся окислившиеся контакты на датчике или обрыв проводов, которые идут от датчика к ЭБУ двигателя.Контакты следует осмотреть, при необходимости зачистить и смазать “Литолом”. Поиск обрыва проводов лучше начать с мест вблизи от штекера. Там они чаще изгибаются, соответственно, перетираются и ломаются. Заодно стоит проверить заземление датчика. Сопротивление в его сети должно быть порядка 1 Ома. Если поломка не выявлена, необходимо проверить сам датчик скорости. Для этого придется снять его с автомобиля.

Как снять датчик скорости ВАЗ 2107

Чтобы демонтировать датчик скорости, необходимо выполнить такие операции:

• установить автомобиль над смотровой ямой;
• включить стояночный тормоз;
• подставить противооткатные башмаки под колеса;
• из смотровой ямы, используя шлицевую отвертку, открутить гайку троса привода спидометра;
• отстыковать трос от коробки переключения передач;
• ослабить пластиковый хомут, который стягивает жгут проводов, идущий от датчика скорости;
• надавить на пружинные фиксаторы и отстыковать колодку от датчика скорости;
• ключом на 22 выкрутить датчик из привода спидометра;
• извлечь датчик скорости.

Датчик скорости ВАЗ 2107 можно проверить, используя мультиметр или “контрольку”. Для установки датчика необходимо проделать вышеприведенные действия в обратном порядке.

Проверка датчика скорости

Проще всего проверить датчик скорости, установив на его место новый. Цена детали невысокая, поэтому это самый простой и быстрый способ убедиться в его работоспособности или поломке. Если же нового датчика скорости ВАЗ 2107 под рукой нет, стоит сначала проверить старый, а потом уже отправляться в магазин за новым.Для проверки работы датчика скорости понадобится небольшая пластиковая трубка с диаметром, соответствующим толщине оси датчика, и вольтметр (мультиметр). Проверка выполняется в такой последовательности:

• подключить вольтметр к выходу датчика, подающему электросигналы, и к “массе” автомобиля;
• надеть трубку на ось датчика;
• вращать трубку.

При вращении трубки напряжение на выходе датчика должно расти пропорционально скорости вращения. Если этого не происходит, необходима замена датчика скорости ВАЗ 2107.

Совет: аналогичным образом можно проверить датчик скорости непосредственно на автомобиле. Для этого надо вывесить одно из ведущих колес, подключить вольтметр к выходу датчика и “массе” и начать вращать колеса. Если появляется напряжение и импульсы — датчик исправен.

Вместо вольтметра можно использовать контрольную лампу. В этом случае при проверке работоспособности на “плюсовой” вывод датчика скорости необходимо подать напряжение. Если при вращении датчика лампа мигает, проблема не в датчике. Придется проверить другие узлы и детали “семерки”, способные оказать влияние на работу ЭБУ двигателя.

Ремонт и замена привода

Читайте

Чтоб отремонтировать либо поменять данное устройство, нужно выполнить последующие деяния:

1. При помощи ключа на «13» необходимо открутить болт на хомуте, с помощью которого крепится выхлопная труба к коробке.
2. Потом откручиваем крепежную гайку гибкого вала, крепежную гайку привода и гайки, при помощи которых поперечина крепится к кузову.
3. На последующем шаге нужно опустить заднюю часть КПП так, чтоб шпильки могли выйти из отверстий поперечин.
4. Сместив КПП на право, можно вынимать привод устройства из его места посадки на картере.
5. Дальше устанавливаем новое устройство и производим деяния оборотные снятию.
