Подключение замка зажигания ваз 2121 по цвету проводов

Часто задаваемые вопросы

1. Как подключить замок зажигания на ВАЗ Нива 21213?

Для подключения замка зажигания на ВАЗ Нива 21213, вам потребуется следовать следующим шагам:

Откройте капот автомобиля и найдите провода, которые должны быть подключены к замку зажигания. Обычно это провода синего, красного и черного цвета.
С помощью отвертки, отсоедините провода от существующего замка зажигания, если таковой имеется.
Подключите провода к новому замку зажигания: синий провод подключается к контакту «ACC», красный провод — к контакту «+12V», а черный провод — к контакту «GROUND»

Обратите внимание, что расположение контактов может быть разным в зависимости от производителя замка зажигания, поэтому рекомендуется обязательно прочитать инструкцию.
После подключения проводов, установите новый замок зажигания в его место, закрепив его при помощи крепежных элементов.
Убедитесь, что замок зажигания правильно установлен и надежно закреплен, затем закройте капот автомобиля.

2. Могу ли я самостоятельно подключить замок зажигания на ВАЗ Нива 21213?

Да, вы можете самостоятельно подключить замок зажигания на ВАЗ Нива 21213, если у вас имеются базовые навыки работы с автомобильной электроникой. Однако, перед тем как приступать к подключению, рекомендуется ознакомиться с инструкцией к новому замку зажигания и убедиться, что вы правильно проведете все этапы процесса. Если у вас возникают сомнения или вы не уверены в своих навыках, рекомендуется обратиться к квалифицированному автомеханику или сервисному центру для выполнения работы.

3. Как выбрать правильный замок зажигания для ВАЗ Нива 21213?

При выборе замка зажигания для ВАЗ Нива 21213 необходимо обратить внимание на следующие аспекты:

• Совместимость: убедитесь, что выбранный замок зажигания совместим с вашей моделью автомобиля.
• Качество: выбирайте замок зажигания от надежных производителей с хорошей репутацией.
• Отзывы и рейтинги: изучите отзывы и рейтинги других пользователей о выбранном замке зажигания.
• Гарантия: узнайте, предоставляется ли гарантия на выбранный замок зажигания.

4. Как проверить функциональность замка зажигания на ВАЗ Нива 21213?

Для проверки функциональности замка зажигания на ВАЗ Нива 21213, вы можете выполнить следующие действия:

1. Убедитесь, что автомобиль находится в стояночном положении и ключ вынут.
2. Вставьте ключ в замок зажигания и поворачивайте его по часовой стрелке в положение «START». Автомобиль должен запуститься.
3. Поворачивайте ключ дальше в положение «ON». Убедитесь, что все электрические системы, такие как фары, радио и т. д., работают должным образом.
4. Возвращайте ключ в положение «OFF» и выньте его из замка. Убедитесь, что двигатель и все электрические системы автомобиля выключены.

bestruroad

Выключатель и включатель зажигания. Порядок проверки системы управления клапаном карбюратора ваз 2121 и 2131, схема электрооборудования. Диагностика схем электрооборудования автомобиля нива 2121.

Купил новую контактную группу, но все равно интересна схема подключения этого болгарского замка. Рег.: Сообщений: 759 Откуда: Moscow, SAO Возраст: 44 Авто: Lada 4?4 2131`2011&KiaRio JB`2009., 15:06. Сообщений: 3 Откуда: р.п. Благовещенка / г. Барнаул Возраст: 46 Авто: ВАЗг., 4:51. Engeniator: Тем, кто будет приобретать контактные группы или новый замок, имеет смысл проверить магнитом материал контактов. В пятницу покупал. Взял так называемый ‘дубликат’ за 330 целковых. За оригинал 600 нехороший магазин просил. Ну так вот все наружние контакты магнитятся.:( сижу в раздумьях толи ставить толи идти пытаться ругаться.

Замок Зажигания Ваз 21213 Схема Подключения Фотореле

1. В момент поворота ключа замыкается электрическая цепь от «минусовой» клеммы АКБ, как определяет схема подключения замка зажигания ваз 2106, приходящая на катушку. Если ключ начинает плохо проворачиваться или клинит, это означает, что поломался секрет. Специалисты рекомендуют брызнуть в личинку ВД-40, но результативность от этого низкая, довольно непродолжительная. Перегорела контактная группа, после чего возникли сложности запустить стартер? Меняйте замок зажигания. Порядок подключения проводов к замку зажигания. Рассмотрим все этапы работы поочередно. Для начала следует снять кожух с верхней. Салон ваз 2114 — тюнинг, фото.
2. Замок зажигания ВАЗ 2107 имеет розетку и там удобнее менять замок Постоянный плюс имеет вывод 30/1 и 30 на стартер идёт вывод 50 а 1NT и 15 идут на приборы получается 30/1 +15 это зажигание 30+1NT это приборы и 30+50 это стартер. Нравится Показать список оценивших. Кенши Химура 25 сен 2015 в 21:33. Борис, ваз 2101 подключил все по схеме стартер не запускает. Борис, Здравствуйте, подскажите пожалуйста у ВАЗ 21213 ‘Нива’ соединение аналогично с ВАЗ 2107? Нравится Показать список оценивших. Борис Аминов 20 янв 2016 в 10:23. Neil, вот 21213. Нравится Показать список оценивших. Скину какие есть схемы у меня и фото кнопки и тумблера. Делал всё по третей схеме. Помогите пожалуйста.

Особенности замены замка зажигания

Прежде всего, важно убедиться, что проблема именно в замке. Поэтому проводится осмотр свечей, трамблера и катушки зажигания

Часто эти части ДВС становятся причиной в сбоях корректной работы. Если поломки в них исключены, то следует менять замок зажигания (ЗЗ). Порядок извлечения:

1. Отключить аккумулятор.
2. Демонтировать рулевую колонку.
3. Отметить провода, идущие  к контактной зоне ЗЗ. При помощи плоской отвертки выкрутить болты фиксации выключателя к рулевой колонке (слева и справа).
4. Вставить ключ в положение 0. Нажатием отвертки немного утопить фиксатор через отверстие (ключ при этом не трогать).
5. Слегка потянуть ЗЗ на себя и демонтировать. Замок зажигания нива 21213 по схеме подключения проводов отключается (меняется контактная часть, если требуется). Для этого обязательно демонтируется стопорной кольцо отверткой.
6. Извлечь ключ, установить контактную часть так, чтобы широкие выступы корпуса и детали совпали.
7. Сборка остальных деталей происходит в обратном порядке.

При четком следовании инструкции и схеме подключения проводов проблем возникнуть не должно. Этому способствует простота конструкции. При этом деталь даже поддается ремонту, если повреждения не критичны.

Как проверить модуль зажигания?

После установки и соединения всех компонентов нужно произвести диагностику работоспособности модуля:

1. Сначала измеряется сопротивление между выводами вторичной обмотки — щупы подключаются к цилиндрам 1 и 4, а потом — к 2 и 3. Показатели могут быть любыми, главное, чтобы они более менее совпадали. О неисправности вторичной обмотки будет свидетельствовать погрешность в показателях, составляющая более 100 Ом.
2. После этого необходимо прозвонить проводку, для этого колодку нужно отсоединить от узла и настроить мультиметр в режим вольтметра, при этом один щуп тестера подключается к контакту А, а второй — к массе. Заведите мотор и следите за дисплеем тестера — показатели должны составить около 12 вольт, аналогично диагностируется второй контакт.
3. При отсутствии напряжения следует произвести диагностику предохранительного элемента, расположенного в монтажном блоке под центральной консолью. Причиной отсутствия напряжения может быть не только выгоревший предохранитель, но и плохой контакт, обрыв проводки, а также коррозия (автор — канал Дневник АвтоЭлектрика).

Проводим регулировку своими силами

1. Первым делом выполняется установка цилиндра в правильное положение. Монтаж выполняется так, чтобы пометка на шкиве приходилась ровно на 0 градусов.
2. Установить, как расположен бегунок. Он должен быть направлен на первый штифт в цилиндре.
3. Использовать стробоскоп и убедиться, что зажигание работает исправно.
4. Выполнить соединение электрики в аккумуляторе: минус на массу, плюс на плюс.
5. Датчик необходимо соединить с высоковольтным проводом на цилиндре. Метка должна соединиться с шкивом коленвала.
6. Выполнить пуск двигателя на низких оборотах (до 800 оборотов / мин). Стробоскопом просветить шкив, и если метка совпадает со средней отметкой, то зажигание выставлено корректно.
7. В противном случае, двигатель следует заглушить и ослабить крепление счетчика. Для того чтобы уменьшить угол, следует повернуть датчик по часовой стрелке, чтобы увеличить – против часовой. Зафиксировать и испытать калибровку при включенном зажигании заново.
8. Далее следует выполнить манипуляции с датчиком-распределителем. Откройте крышку. Сопоставьте статора и роторную метку.
9. Завести двигатель, довести температуру до 75-80 градусов. Когда скорость будет 50 км/час резко надавить на педаль газа.
10. Если зажигание было установлено правильно, то во время нажатия на газ сработает кратковременная детонация.

А еще интересно: Датчик фаз нива шевроле симптомы неисправности, дпрв высокий уровень сигнала

Далее возможные два развития событий: раннее и позднее зажигание. Рассмотрим решения для обоих случаев:

1. В случае с поздним зажиганием, когда детонации нет, следует изменить положение датчика по часовой стрелке.
2. В случае с ранним зажиганием, когда детонация длится больше, чем нужно, датчик вращают против часовой стрелки.

Нива 21213 может подвергаться регулировке пусковой системы по зазору у кромок заслонок, если карбюратор снят, или по частоте вращения коленвала непосредственно на машине. В первом случае зазор в месте нахождения нижней кромки (в направлении движения воздуха) от дроссельной заслонки устанавливается шириной 1,1 мм.

Его регулируют винтом, который имеет шестигранник 0,7 см на головке и шлицем от хвостовика. Эта операция проводится при повернутом против часовой стрелки рычаге кулачка от управления пусковой системой (до упора). В таком же положении зазор у нижней кромки от воздушной заслонки устанавливают на величину в 3 мм с помощью винта в крышке от диафрагменного механизма в пусковой системе (нужно ослабить контргайку).

Принцип питания карбюраторного двигателя Регулировка пусковой системы Нивы прямо в автомобиле позволяет сэкономить время: С двигателя нужно снять воздушный фильтр, вытянуть на себя манетку управления от воздушной заслонки, запустить движок. При принудительном открытии воздушной заслонки (путем касания плоской отверткой на треть ее полного угла поворота) с помощью винта (рядом с рычагом на оси от дроссельной заслонки от первой камеры) устанавливают исходную частоту вращения в 2,08.мар,0 тыс.

Если у вас есть газоанализатор, то настройка карбюратора в части пусковой системы может быть выполнена, ориентируясь на количество в отработанных газах СО (оксида углерода). Если при полностью вытянутой манетке от управления воздушной заслонкой норма газа равна 8%, то все в порядке. Если газа меньше, чем данная величина, то винт на крышечке от диафрагменного механизма закручивают, если больше — раскручивают и проводят повторные замеры.

Электрическая схема ВАЗ-21214 с распределенным впрыском

1. Левый передний фонарь. 2. Фары. 3. Датчик температуры охлаждающей жидкости. 4. Звуковой сигнал. 5. Датчик положения дроссельной заслонки. 6. Датчик массового расхода воздуха. 7. Электромагнитный клапан продувки адсорбера. 8. Форсунки. 9. Правый передний фонарь. 10. Боковые указатели поворота. 11. Аккумуляторная батарея. 12. Электродвигатель отопителя. 13. Дополнительный резистор электродвигателя отопителя. 14. Выключатель контрольной лампы блокировки дифференциала. 15. Реле очистителя ветрового стекла. 16. Стартер. 17. Электродвигатель очистителя ветрового стекла. 18. Генератор. 19. Электродвигатель смывателя ветрового стекла. 20. Модуль зажигания. 21. Свечи зажигания. 22. Контроллер. 23. Регулятор холостого хода. 24. Индикатор состояния АПС. 25. Датчик указателя температуры. 26. Датчик контрольной лампы давления масла. 27. Штепсельная розетка для переносной лампы(*). 28. Выключатель контрольной лампы уровня тормозной жидкости. 29. Колодка диагностики. 30. Реле включения обогрева заднего стекла. 31. Реле включения дальнего света фар. 32. Реле включения ближнего света фар. 33. Электробензонасос с датчиком уровня топлива. 34. Реле включения стартера. 35. Дополнительный блок предохранителей. 36. Основной блок предохранителей. 37. Реле-прерыватель указателей поворота и аварийной сигнализации. 38. Выключатель света заднего хода. 39. Выключатель стоп-сигнала. 40. Прикуриватель. 41. Переключатель наружного освещения. 42. Лампы подсветки рычагов управления отопителем. 43. Выключатель заднего противотуманного света (**). 44. Выключатель обогрева заднего стекла. 45. Переключатель электродвигателя отопителя. 46. Переключатель очистителя и омывателя заднего стекла. 47. Выключатель аварийной сигнализации. 48. Выключатель зажигания. 49. Выключатель освещения приборов. 50. Переключатель очистителя ветрового стекла. 51. Выключатель омывателя ветрового стекла. 52. Выключатель звукового сигнала. 53. Переключатель указателей поворота. 54. Переключатель света фар. 55. Реле электробензонасоса. 56. Датчик скорости автомобиля. 57. Выключатели плафонов, расположенные в стойках дверей. 58. Плафоны освещения салона. 59. Электродвигатель омывателя заднего стекла. 60. Комбинация приборов. 61. Выключатель контрольной лампы стояночного тормоза. 62. Главное реле. 63. Задние фонари. 64. Фонари освещения номерного знака. 65. Электродвигатель очистителя заднего стекла. 66. Элемент обогрева заднего стекла. 67. Датчик положения коленчатого вала. 68. Датчик детонации. 69. Датчик кислорода. 70. Реле электровентиляторов (см. Письмо в конце страницы). 71. Электровентиляторы (см. Письмо в конце страницы). 72. Блок предохранителей системы впрыска; 73. К плафону освещения салона. 74. К выключателю плафона освещения в двери водителя. 75. Блок управления АПС.

А — порядок условной нумерации штекеров в колодках трехрычажного переключателя.

(*) — штепсельная розетка в последнее время не устанавливается. (**) — в последнее время выключатель задних противотуманных фар имеет более сложное, чем показано на схеме, устройство. Возможно, используется дополнительное реле.

На ВАЗ-21214 устанавливаются стеклоочистители и стеклоомыватели фар. Схема их подключения аналогична ВАЗ-21213.

Отличия замков зажигания

Замки зажигания на Ниве отличаются, на более старой ВАЗ 2121, замок зажигания от ВАЗ 2106, а на Ниве Шевроле, замок зажигания от ВАЗ 2110.

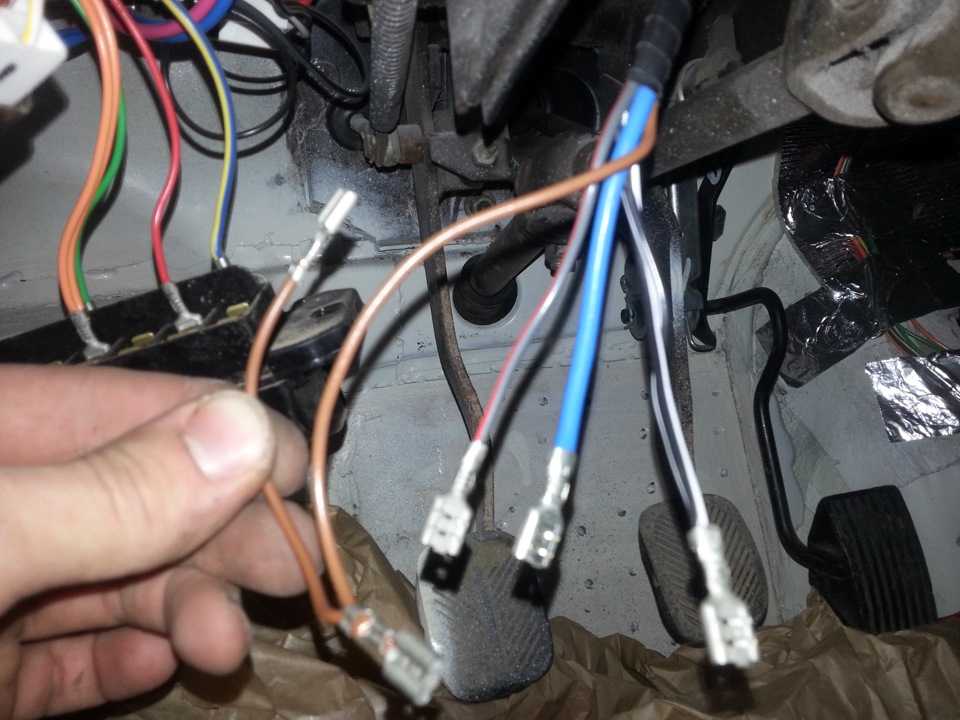

Замок зажигания на Ниве до 2009 г.в. не имеет общего разъема, а провода в нем подключены отдельно. Довольно часто люди снимая контакты с замка, забывают их положении и это затрудняет процесс сборки, поэтому предварительно лучше всего пометить провода, но если Вы уже сняли провода и теперь не знаете как их подключить, то можно воспользоваться картинкой снизу с указанием цвета проводов и подключения их к определенному контакту.

Поддеваем отверткой защелку ручки стеклоподъемника (отвертку вставляем между защелкой и шайбой).

Снимаем ручку и шайбу.

Поддев шлицевой отверткой, вынимаем заглушку ручки двери.

Крестообразной отверткой отворачиваем два винта нижнего крепления ручки к двери

…и один винт – верхнего крепления.

Шлицевой отверткой поддеваем накладку внутренней ручки двери

…и снимаем накладку.

Поддеваем отверткой восемь пистонов (два – на передней кромке, два – на задней и четыре – на нижней)

Выводим верхнюю кромку обивки из-под отбортовки и снимаем обивку двери.

Под обивкой находится пароизоляционная пленка.

Для замены пистона поворачиваем его на 90° и вынимаем из паза

Выставление зажигания

Последний этап, который в настройке системы зажигания может выполнить автолюбитель после установки замка. Можно отдать авто специалисту, но эта достаточно простая процедура оценивается  сервисах необоснованно дорого. Инструкция по выставлению:

1. Выставить цилиндр 1 в верхней мертвой точке при постановке метки по коленвалу между отметками 3 — 0 градусов.
2. Демонтировать крышку трамблера и проверить положение бегунка (направление должно быть в сторону штифта цилиндра 1. С помощью стробоскопа произвести установку момента и после подключить аккумулятор: масса – к минусу, положительный контакт – к плюсу.
3. Зажим регулятора подключается к высоковольтному кабелю на цилиндре 1. отметить метку на шкиве коленвала.
4. Завести двигатель при оборотах менее 800 об/мин. Свет стробоскопа направить на риску на шкиве. При верной регулировке риска должна совпадать со средней на крышке двигателя.
5. При несоответствии меток – заглушить двигатель и отрегулировать крепление трамблера по часовой стрелке или против. После повторить процедуру.

Финальная проверка происходит на ходу. Потребуется прогреть двигатель до 80 градусов. После разогнаться до 60 км/ч (или перейти на 4 передачу, как советуют некоторые специалисты). Резко нажать на педаль газа. При верной регулировке зажигания двигатель может коротко задетонировать.

Замена замка зажигания на авто ВАЗ

Замена замка

Замена замка производиться либо полностью, либо только контактной группы. Контактная группа меняется при наличии целостности механической части (личинки). Следует отметить, что замена на ВАЗ 2121 отличается от замены на ВАЗ 21213, как и сам замок зажигания, но в целом принцип похож.

Замена замка зажигания ВАЗ 2121, 21213, 21214

• Снимаем минусовую клейму с АКБ;
• Откручиваем пластиковый кожух рулевой колонки;

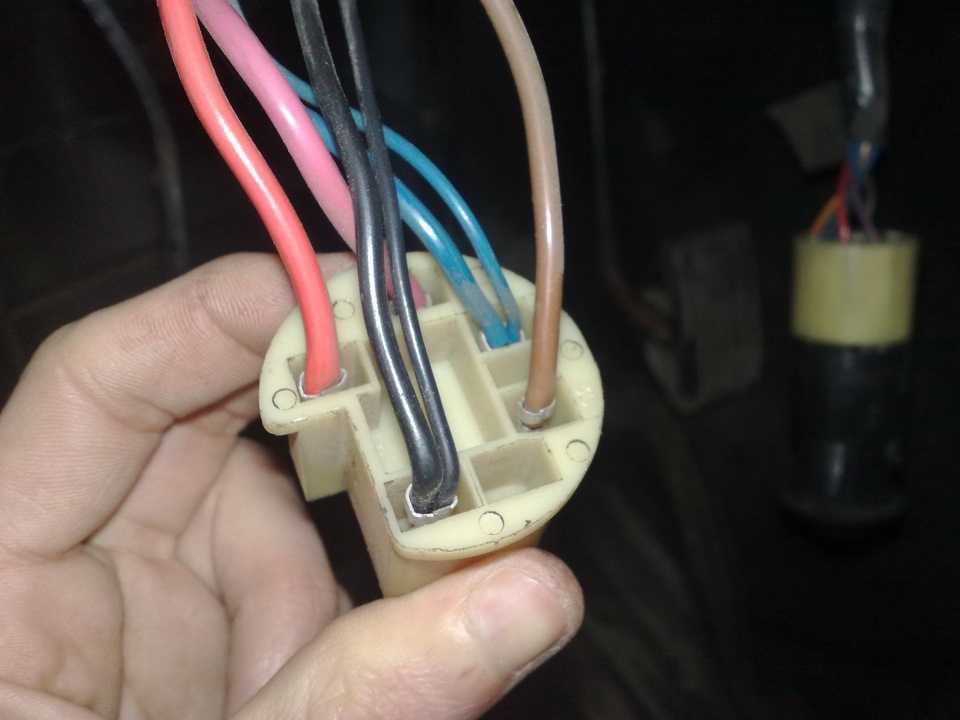

• Снимаем разъем с замка (до 2009 года на Ниве не было общего разъема, а были отдельные провода, перед снятием рекомендуется пометить провода);

Плоской отверткой откручиваем два болта крепления замка к рулевой колонке;

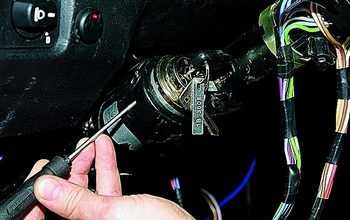

Узкой тонкой отверткой необходимо надавить на фиксатор замка и снять его (предварительно вставив ключи зажигания в замок в положение «0»);

Установка замка производиться в обратной последовательности;

Замена замка на Нива Шевроле

Замок зажигания на Ниве Шевроле крепиться не с помощью гаек, а специальных заклепок, которые понадобиться срубать зубилом.

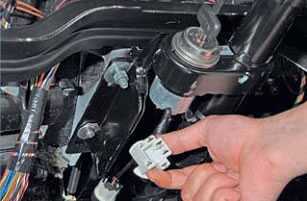

Разъединяем разъемы замка зажигания;

Срубаем гайки крепления замка к рулевой колонке;

Вынимаем замок;

Устанавливаем новый в обратной последовательности;

Как не хлопать громко дверью на Ниве

Санек 18 фев 2009, 00:27

Чистка и смазка, обслуживание и регулировка замков дверей

на автомобилях ВАЗ 2104, 2105, 2106, 2107,НИВА …

Регулировка дверных замков.

немного о регулировке дверных замков, как я регулирую дверные замки. группа ВКонтакте …

. однако и свою позицию высказал.

Тракторист 18 фев 2009, 00:39

Санек писал(а):Как на Ниве сделать так чтобы двери не хлопали на все поле?

snake 18 фев 2009, 01:00

Санек писал(а):+1. Если для рыбалки-длинный багажник фаркоп. Для охоты-глушак потише, цвета кузова соответствующие, и замки тихие. Кстати! Как на Ниве сделать так чтобы двери не хлопали на все поле? Мы замучались! Всех уток распугиваем!

Санек 19 фев 2009, 21:36

так! Оттемы отошли! тут надо про бесшумное закрытие дверей на Ниве надо говорить. А мы про облас. Говорят замки на дверях можно е пластиковую коробочку поставить, и двери будут закрываться как на иномарке.

TDV 19 фев 2009, 21:45

Санек писал(а):так! Оттемы отошли! тут надо про бесшумное закрытие дверей на Ниве надо говорить. А мы про облас. Говорят замки на дверях можно е пластиковую коробочку поставить, и двери будут закрываться как на иномарке.

Санек 19 фев 2009, 22:33

Мы просто на одиннадцатую както раз купиле немнцкие замки. Обычные замки токо в пластике. и двери тихо тихо закрывались.

Skay 20 фев 2009, 20:56

Санек писал(а):так! Оттемы отошли! тут надо про бесшумное закрытие дверей на Ниве надо говорить. А мы про облас. Говорят замки на дверях можно е пластиковую коробочку поставить, и двери будут закрываться как на иномарке.

Проводим регулировку своими силами

Провода замка зажигания автомобиля Нива 21213, схема

На автомобиле Нива 21213 с карбюраторным двигателем большинство электрических цепей бортовой сети запитывается через замок зажигания.

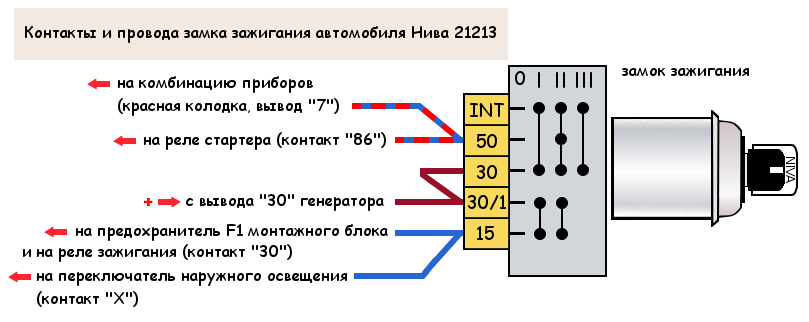

Вот схема назначения (распиновки) и коммутации контактов и подключаемых к ним проводов замка зажигания автомобиля Нива 21213. А так же цвет каждого провода и описание к чему он идет (подключен).

Провода замка зажигания автомобиля Нива 21213 карбюратор, схема подключения

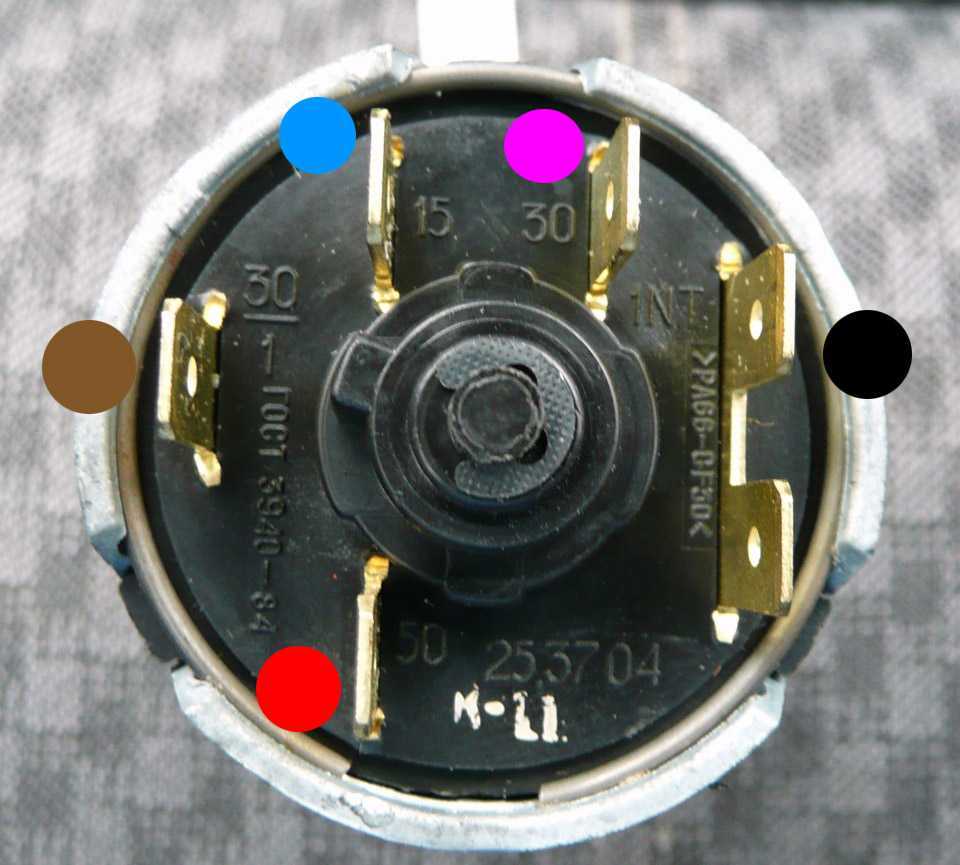

Провода (цвет, назначение) и контакты (коммутация) замка зажигания автомобиля Нива 21213 с карбюраторным двигателем

Описание схемы подключения проводов к замку зажигания

— Напряжение на замок зажигания (выключатель зажигания) на автомобиле Нива 21213 подается напрямую с плюсового вывода аккумуляторной батареи, через вывод «30» генератора. Это контакты замка «30» и «30/1».

— Минуя замок зажигания подключены цепь звукового сигнала, стоп-сигналов, прикуривателя, плафонов освещения салона, штепсельной розетки, аварийной сигнализации, наружного освещения (габариты) и дальний свет фар (кратковременная сигнализация). На эти потребители напряжение подается всегда, не зависимо от положения ключа в замке зажигания.

— Остальные электрические цепи подключаются при повороте ключа в замке зажигания (в положение I).

— Свободный контакт «INT» служит для подключения радиоприемника.

Коммутация контактов замка зажигания Нива 21213

Положение ключа в замке «О» — выключено

Под напряжением контакты замка зажигания «30» и «30/1». В бортовую сеть электрически ток не поступает (кроме потребителей, запитанных напрямую с АКБ).

Положение ключа в замке «I» — зажигание

Замкнуты и находятся напряжением контакты замка зажигания «30/1» — «15/1», «30» — «INT». Запитаны цепи.

Очиститель ветрового стекла (передние «дворники»)

Положение ключа в замке «II» — стартер

Замкнуты и находятся напряжением контакты замка зажигания «30/1» — «15/1», «30» — «INT» и «30» — «50». Запитаны те же цепи, что и при положении «I».

Положение ключа в замке «III» — стоянка

Замкнуты и находятся напряжением контакты замка зажигания «30» — «INT». В бортовую сеть электрически ток не поступает (кроме потребителей, запитанных напрямую с АКБ).

Примечания и дополнения

— В электрооборудовании автомобиля Нива 21213 применяется замок зажигания (выключатель зажигания) 2101-3704000-11.

Проверка качества установки замка зажигания

Логично, что возможны ошибки при подключении контактов или неверный монтаж самого замка. Поэтому нужно протестировать ЗЗ в установленном состоянии. Потребуется омметр и вольтметр. Диагностика работоспособности:

1. Проверка сопротивления между выводами вторичной обмотки: подключить щупы к 1и 4 цилиндру, после — к 2 и 3. Данные должны примерно совпадать. Погрешность больше, чем в 100 Ом, указывает на повреждение вторичной обмотки.
2. Проверка проводки осуществляется вольтметром. Первый контроль – один щуп ставится на контакт А, второй – на массу. Завести мотор и зафиксировать данные. Заглушить авто и повторить процедуру с контактом В. Показатели должны быть около 12 вольт.
3. Кроме этого, если отсутствует напряжение, проверяются предохранитель, возможность обрыва проводки или коррозия контактов.

Последний случай особе неприятен, так как проверять придется практически всю проводку, контактные элементы и т.д. При возможных  подозрениях в электросети лучше отдать автомобиль профессиональному автоэлектрику. Ее ремонт требует досконального знания схемы и опыта в поиске дефектов.

Поломки

Чаще всего из строя выходит контактная группа, так как она выполнена из пластика, в который вставлены медные контакты, из-за протекания больших токов и слабого контакта между скобами, происходит нагрев. Из-за высокой температуры пластик деформируется и выводит из строя контактную группу.

Механическая часть выходит из строя намного реже, но это тоже случается. Она повреждается из-за длительного использования, пружинки в замке проседают, замок разбалтывается, что приводит к его заклиниванию или возможности повернуть практически любым ключом, что сводит защиту автомобиля к нулю.

Как подключить замок зажигания на ВАЗ Нива 21213

Замок зажигания является одной из наиболее важных деталей автомобиля, поскольку он отвечает за запуск двигателя и ключевую безопасность вашего автомобиля. В этой статье я расскажу, как правильно подключить замок зажигания на ВАЗ Нива 21213.

Шаг 2: Демонтаж старого замка зажигания

1. С помощью отвертки снимите панель приборов, чтобы получить доступ к замку зажигания.

2. Отсоедините разъемы, соединяющие проводку с замком зажигания.

3. Отверните крепежные винты, крепящие замок зажигания к рулевой колонке, и снимите старый замок с автомобиля.

Шаг 3: Установка нового замка зажигания

1. Подключите новый замок зажигания к автомобилю, следуя инструкциям, указанным в схеме электропроводки.

2. Вставьте ключ в замок зажигания и проверьте, что он легко поворачивается.

3. Присоедините разъемы проводки к новому замку зажигания, обеспечив правильное соответствие цветов проводов.

Шаг 4: Проверка работы замка зажигания

1. Перед подключением аккумулятора убедитесь, что все разъемы надежно закреплены.

2. Подключите аккумулятор и вставьте ключ в замок зажигания.

3. Проверьте, что замок зажигания правильно работает, поворачивая ключ в положениях «Включение», «Запуск» и «Выключение».

Шаг 5: Финальная проверка и сборка

1. Убедитесь, что замок зажигания и все функции автомобиля работают правильно.

2. Запустите двигатель и убедитесь, что он запускается без проблем.

3. Закрепите замок зажигания с помощью крепежных винтов.

4. Установите панель приборов на место.

Теперь у вас есть новый и правильно подключенный замок зажигания на вашей ВАЗ Нива 21213. Если у вас возникнут какие-либо трудности или вы не уверены в своих навыках, рекомендуется обратиться к профессиональному автомеханику для помощи.

Ступица нива шевроле — замена

Для замены ступичного подшипника на ниве, требуется вытащить ступицу. Это осуществляется по следующему плану.

1. Размонтирование конусной втулки.

2. Расконтривание гаек. Проблема может кроиться в том, что они часто слизываются или закисают. В этом случае можно использовать зубило и легкий молоток.

3. Девятнадцатой головкой или ключом нужно снять фиксаторы рычага. Они расположены, как спереди, так и сзади.

4. Извлекаются стопорные пластины. Это металлические перфорированные полосы, которые часто упускаются из виду.

5. Семнадцатым и десятым ключом требуется снять патрубки контура.

6. Под рычагом устанавливается упор. Двумя двенадцатыми ключами откручивается гайка, зафиксированная на болте фиксатора верхнего рычага.

7. Таким же образом откручивается и нижняя колодка.

8. Когда крепежа не осталось, возможно вытащить всю систему разом.

9. Фиксируя поворотный кулак струбциной, можно выбить ступицу.

10. После этого снимаются винты фиксации кулака к рычажному механизму.

Зная устройство ступицы переднего колеса нива 21213, можно произвести ремонт самостоятельно, без обращения в сервис.

Регулировка замка двери нива 21214

Самая свежая новость сайта

В раздел “Авто ГАРАЖ” была добавлена статья: Демонтаж очередного знака Был на дороге железнодорожный переезд, а потом железнодорожное полотно было демонтировано, а знаки запрещающие проезд без остановки остались, в общем, это не правильно. | Читать статью>>

Сейчас я расскажу Вам, уважаемый читатель, об автомобиле ВАЗ 2131 НИВА 4х4 2013-го года выпуска. Суть рассказа замок задней двери этого автомобиля. Началось все практически сразу после покупки, задняя дверь через некоторое время эксплуатации автомобиля начала “бынчать” как “брынчит” любая не до конца закрытая дверь.

Разбираем, устанавливаем замок в нужную позицию, затягиваем, радуемся. Но радость не долгая на 1-2 недели, потом все заново: разбираем, устанав… В общем через некоторое время мне это изрядно надоело и я решил подойти к вопросу радикально, так чтобы “раз и на всегда”.

Откручиваем крепежные болты и видим Замок с регулировочными крепежными отверстиями, и технологические отверстия для прикручивания замка, В общем ничего удивительного что замок через некоторое время снова начинает болтаться.

Я сделал следующее, между болтом и задней частью регулировочного отверстия вставил кусок металлического стержня, чтобы замок не имел возможности сдвинуться с места. Основная особенность данной доработки состоит в следующем: 1. Необходимо установить замок в идеально состоянии, где он работает абсолютно предсказуемо и правильно. 2. Выкручивается один болт, второй при этом фиксирует замок в отрегулированном состоянии, и делаются замеры необходимых размеров “вкладки в замок”. 3. Изготавливается вкладка, устанавливается и крепко затягивается. 4. Подобно пунктам 2 и 3 изготавливается вкладка для второго крепежного отверстия Подобный алгоритм действий гарантирует 100%-ый результат без лишних затрат сил и времени.

Ну а тем кому не охота все это читать или остались белые пятна, я предлагаю посмотреть видео про эту доработку замка багажника автомобиля ВАЗ-2131 пяти дверная НИВА 4х4.

не пинайте сильно , ни в ФАКе ни поиском ненашел , честно

как недавно упоминалось в юморе , у меня самое частое положение дверей незакрытое , а чтобы закрыть бужу весь двор .

отсюда вопрос как настроить правильно замок , я думал откручу пододвину и усё, а там нету хода по отношению к болтам, надо распиливать отверстие или надо шайбы убирать/добавлять ? подскажите плиз

Как отрегулировать дверь на ниве

13.16 Снятие, установка и регулировка дверей

Сервисное обслуживание и эксплуатация

Руководства ￫ ВАЗ ￫ 21213 (Нива)

Снятие, установка и регулировка дверей

Зазоры посадки дверей

Снятие и установка

1. Полностью откройте дверь и подоприте ее снизу стойками, проложив ветошь.
2. Рассоедините разъем проводки с переднего края двери, — извлеките фиксатор, поверните стопорное кольцо и вытяните штекер из розетки.

1. Выверните болт типа torx крепления дверного ограничителя к стойке А.

1. При соответствующей комплектации снимите лепестковые колпачки с осей петель, затем выбейте оси при помощи выколотки, — попросите помощника поддержать дверь. Снимите дверь с автомобиля. При замене двери перенесите на нее со старой все съемные компоненты.

На моделях без боковых подушек безопасности внутри двери должна быть установлена болванка.

Дверные петли приварены к двери и стойке кузова, что исключает возможность регулировки.

1 – прокладка; 2 – петля; 3 – уплотнитель стекла; 4 – стекло; 5 – дверь; 6 – обивка двери; 7 – накладка; 8 – уплотнитель проема кузова; 9 – газонаполненный упор двери.

Отсоедините упоры от двери, вывернув пальцы упоров из приварных гаек.

Отверните гайки крепления двери к петлям и снимите ее, отсоединив электрические провода стеклоочистителя и трубку омывателя.

При установке двери отрегулируйте ее положение в проеме кузова за счет овальных отверстий под шпильки петель и окончательно затяните гайки.

1 – ручка привода замка; 2 – облицовка ручки; 3 – тяга привода; 4 – корпус замка; 5 – фиксатор замка; 6 – ротор; 7 – рычаг; 8 – возвратный рычаг.

Газонаполненные упоры замените новыми, если они не удерживают дверь в открытом положении.
