Технические требования подвесок трубопровода
Подвески трубопровода изготавливают в соответствии с требованиями, указанными в чертежах серии 5.903-13 выпуска 6-95 — ТС-676 (677, 678, 679, 680, 681, 682, 685, 686, 687, 688, 689, 690).00.000. Материалы для проведения сварочных работ применяются согласно перечню, указанному в чертежах в соответствии со СНиП 11-23-81. Сварочный материал и сталь для производства подвесок обязательно должны соответствовать требованиям государственных стандартов и технических условий. Подвески должны выдерживать нагрузку, предусмотренную рабочими чертежами. После контроля и снятия нагрузок детали подвесок не должны иметь остаточной деформации, трещин и надрывов. Сварные швы соответствуют СНиП 111-18-75. Способы сварки могут варьировать, но свойства сварных соединений не должны уступать приведённым в СНиП 11-23-81.
Резьба всех деталей соответствует ГОСТ 24705/81. По грубому классу допуски на резьбу для гаек – 7.H, болтов – 8.g, по ГОСТ 16093/81. Выходы резьбы, недорезы, сбег, фаски и проточки – по ГОСТ 10549/80. Весь крепёж должен соответствовать стандарту рабочих чертежей серии 5.903-13 выпуск 6-95. Выбор антикоррозийного покрытия осуществляется по ГОСТ 9.303/84, исходя из условий, в которых будут эксплуатироваться подвески трубопроводов.
Защита от коррозии осуществляется по СНиП 2.03.11/85 и ГОСТ 9.401/91. Поверхности деталей любой из подвесок не должны иметь трещин, задиров, пузырей, брызг металла от сварки, накатов, раковин и прочих дефектов. Также на поверхностях обработанных деталей подвесок не должно быть острых кромок. Резьбовую поверхность деталей подвесок трубопровода покрывают антикоррозийной смазкой.
- Подвеска жесткая горизонтальных трубопроводов ТС-676.00.000
- Подвеска жесткая горизонтальных трубопроводов ТС-677.00.000
- Подвеска жесткая горизонтальных трубопроводов ТС-678.00.000
- Подвеска жесткая горизонтальных трубопроводов ТС-679.00.000
- Подвеска жесткая горизонтальных трубопроводов ТС-680.00.000
- Подвеска жесткая вертикальных трубопроводов ТС-681.00.000
- Подвеска жесткая горизонтальных трубопроводов ТС-682.00.000
- Блок пружинный ТС-685.00.000
- Блок пружинный ТС-686.00.000
- Подвеска пружинная горизонтальных трубопроводов ТС-687.00.000
- Подвеска пружинная горизонтальных трубопроводов ТС-688.00.000
- Подвеска пружинная горизонтальных трубопроводов ТС-689.00.000

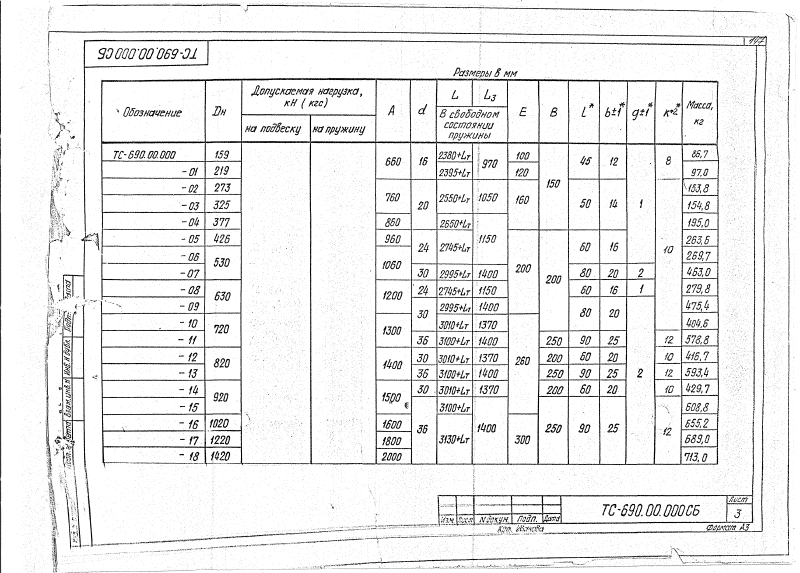

- Подвеска пружинная горизонтальных трубопроводов ТС-690.00.000
Основные требования к производству работ
Таблица 177. РАССТОЯНИЕ МЕЖДУ ОПОРАМИ СТАЛЬНЫХ ТРУБОПРОВОДОВ
В жилых и общественных зданиях стояки из стальных труб прокладывают при высоте этажа до 3 м без креплений, а при высоте этажа более 3 м — с установкой креплений на половине высоты этажа. В производственных зданиях стояки крепят через каждые 3 м.Крепления горизонтальных чугунных канализационных труб устраивают через 2 м, а для стояков — одно крепление на этаж, но не более 3 м между креплениями. Крепления чугунных труб располагают под раструбами.Стальные трубопроводы с теплоносителем, имеющим температуру 40—105° С, в местах пересечения ими перекрытий, стен и перегородок необходимо заключать в гильзы для свободного перемещения труб при температурных изменениях. При температуре теплоносителя выше 105° С трубопроводы, проходящие через сгораемые или трудносгораемые конструкции, заключают в гильзы из несгораемого материала. Зазор между гильзой и трубой должен быть не менее 15 мм при заполнении его асбестом и не менее 100 мм без заполнения. Гильзы должны выступать на 20—30 мм выше отметки чистого пола. Края гильз необходимо располагать заподлицо с поверхностями стен, перегородок и потолков.
ПОДВЕСКИ ПТ С ОДНОЙ ТЯГОЙ, РЕГУЛИРУЕМОЙ ТАЛРЕПОМ, ПО ГОСТ 16127-78
Применяются для горизонтальных трубопроводов диаметром от 25 мм до 530 мм, транспортирующих рабочую среду с температурой от 0 до + 450°С.
Предназначены для компенсации температурных перемещений горизонтальных трубопроводов.
Основные параметры подвески ПТ
| Обозначение | Диаметр трубопровода, мм | Масса, кг | Нагрузка P max, кгс | Высота, мм | a | a1 | d | I | I1 | I2 | I3 |
| ПТ-32-50 | 25 | 1,00 | 50 | 630 | 26 | 25 | 10 | 38 | 125.0 | 49.5 | 305 |
| ПТ-38-80 | 32 | 1,00 | 80 | 630 | 26 | 25 | 10 | 40 | 125.0 | 49.5 | 305 |
| ПТ-45-100 | 40 | 1,00 | 100 | 630 | 26 | 25 | 10 | 45 | 125.0 | 49.5 | 305 |
| ПТ-57-200 | 50 | 1,40 | 200 | 630 | 26 | 25 | 10 | 52 | 125.0 | 49.5 | 305 |
| ПТ-76-250 | 65 | 1,60 | 250 | 660 | 26 | 25 | 10 | 60 | 125.0 | 49.5 | 305 |
| ПТ-89-400 | 80 | 2,20 | 400 | 760 | 34 | 25 | 12 | 67 | 125.0 | 52.5 | 380 |
| ПТ-108-400 | 100 | 2,30 | 400 | 760 | 34 | 25 | 12 | 80 | 125.0 | 52.5 | 380 |
| ПТ-133-900 | 125 | 4,70 | 900 | 900 | 43 | 45 | 16 | 90 | 150.0 | 71.0 | 480 |
| ПТ-159-1100 | 150 | 5,10 | 1100 | 950 | 43 | 45 | 16 | 108 | 150.0 | 71.0 | 480 |
| ПТ-194-1800 | 175 | 8,60 | 1800 | 1100 | 51 | 45 | 20 | 130 | 160.0 | 95.0 | 557 |
| ПТ-219-2000 | 200 | 8,70 | 2000 | 1100 | 51 | 45 | 20 | 140 | 160.0 | 95.0 | 557 |
| ПТ-273-1500 | 250 | 7,00 | 1500 | 1000 | 43 | 45 | 16 | 170 | 150.0 | 71.0 | 498 |
| ПТ-273-2400 | 250 | 11,00 | 2400 | 1170 | 51 | 45 | 20 | 180 | 160.0 | 95.0 | 585 |
| ПТ-325-1800 | 300 | 9,50 | 1800 | 1170 | 51 | 45 | 20 | 195 | 160.0 | 95.0 | 557 |
| ПТ-325-3400 | 300 | 22,00 | 3400 | 1400 | 62 | 45 | 24 | 205 | 180.0 | 101.0 | 710 |
| ПТ-377-2400 | 350 | 11,90 | 2400 | 1250 | 51 | 45 | 20 | 230 | 160.0 | 95.0 | 585 |
| ПТ-377-3400 | 350 | 22,90 | 3400 | 1400 | 62 | 45 | 24 | 230 | 180.0 | 101.0 | 710 |
| ПТ-426-2400 | 400 | 12,10 | 2400 | 1280 | 51 | 45 | 20 | 260 | 160.0 | 95.0 | 585 |
| ПТ-426-3400 | 400 | 24,00 | 3400 | 1430 | 62 | 45 | 24 | 260 | 180.0 | 101.0 | 710 |
| ПТ-480-3400 | 450 | 25,00 | 3400 | 1450 | 62 | 45 | 24 | 285 | 180.0 | 101.0 | 710 |
| ПТ-480-4500 | 450 | 33,20 | 4500 | 1600 | 71 | 55 | 27 | 290 | 200.0 | 112.0 | 770 |
| ПТ-530-3400 | 500 | 31,90 | 3400 | 1480 | 62 | 45 | 24 | 310 | 180.0 | 101.5 | 770 |
| ПТ-530-5500 | 500 | 44,00 | 5500 | 1700 | 77 | 55 | 30 | 320 | 200.0 | 117.5 | 846 |
Пример условного обозначения: подвеска ПТ-32-50, где: ПТ — подвеска с одной тягой, регулируемой талрепом; 32 — диаметр трубопровода, мм; 50 — максимальная нагрузка 50 кгс.

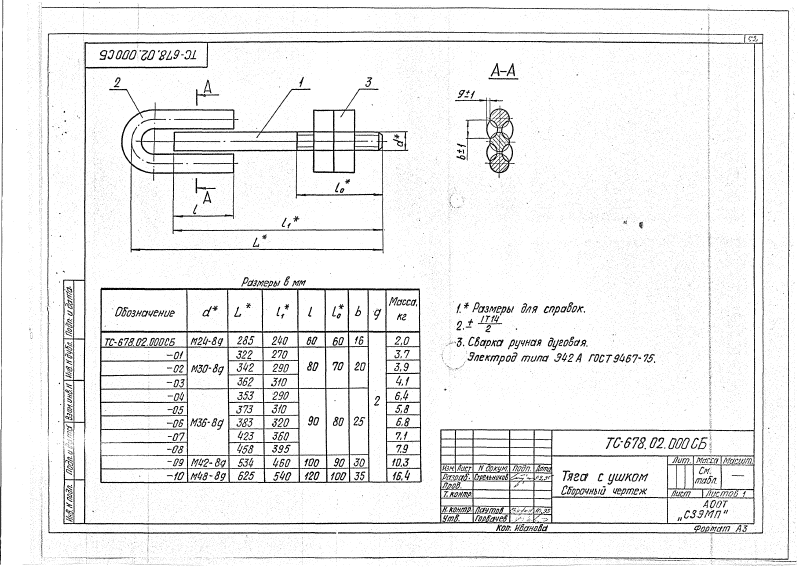

Конструкция, эскизный чертёж и сборочные детали подвески ПТ
Состоит из хомута, ушка, тяги, серьги, талрепа и проушины. Материал изготовления – углеродистая сталь. Сварка элементов жёсткой конструкции выполняется по ГОСТ 5264-80 электродами тип Э42 с последующим нанесением антикоррозионного покрытия.
Подвески поставляются в комплекте согласно рабочим чертежам. На изделие в сборе выдаётся паспорт, подтверждающий работоспособность конструкции при соблюдении потребителем установленных правил монтажа и хранения. Качество сварных соединений проверяется путём визуально-измерительного контроля по СНиП III-18-75 и ГОСТ 3242-79. Качество антикоррозионного покрытия проверяется по СНиП 3.04.03-85 и ГОСТ 9.401-79.
Наличие, сроки изготовления и цены на опоры следует уточнять у специалистов отдела продаж.
Кроме того, в этом разделе Вы можете найти и заказать подвески ПМВ с двумя тягами, регулируемыми муфтами.
Типы подвесок для трубопроводов
При выборе и применении подвесок для трубопроводов необходимо учитывать тип и характеристики трубопроводов, а также условия эксплуатации. Существует несколько основных типов подвесок для трубопроводов:
- Раздельные подвески: эти подвески состоят из отдельных элементов, которые крепятся к трубопроводу и к основанию. Они могут быть выполнены из металла или других материалов, таких как пластик. Раздельные подвески позволяют точно регулировать положение трубопровода и обеспечивают надежное крепление.
- Зажимные подвески: эти подвески закрепляются на трубопроводе с помощью зажима или зажимной пластины. Они обеспечивают надежное крепление трубопровода и позволяют с легкостью регулировать его положение. Зажимные подвески обычно изготавливаются из прочного металла, такого как сталь или нержавеющая сталь.
- Промежуточные подвески: эти подвески используются для поддержки трубопроводов на определенном расстоянии друг от друга. Они могут быть выполнены как отдельные элементы, так и составной частью других подвесок. Промежуточные подвески обычно изготавливаются из прочного металла и имеют точную конструкцию для надежной фиксации трубопроводов.
Кроме того, существуют различные модификации подвесок, которые могут быть приспособлены для определенных условий эксплуатации. Например, существуют подвески с демпфером, которые обеспечивают амортизацию и снижение вибрации в трубопроводах. Также есть подвески, специально разработанные для работы в агрессивных средах, которые они могут изготавливаться из коррозионно-стойких материалов.
| Тип подвески | Описание | Применение |
|---|---|---|
| Раздельные подвески | Состоят из отдельных элементов, обеспечивают точное крепление и регулировку положения трубопровода. | Обычно используются в случаях, когда необходимо точно выровнять и закрепить трубопровод. |
| Зажимные подвески | Закрепляются на трубопроводе с помощью зажима или зажимной пластины, обеспечивают надежное крепление и регулировку положения. | Часто используются в случаях, когда требуется простой и надежный способ подвески трубопровода. |
| Промежуточные подвески | Используются для поддержки трубопроводов на определенном расстоянии друг от друга. | Применяются для создания оптимального расстояния между трубопроводами в системе и обеспечения их стабильности. |
Выбор подвесок для трубопроводов зависит от многих факторов, и их правильное применение играет важную роль в обеспечении надежности и безопасности эксплуатации трубопроводной системы.
Как выбрать подвески для монтажа
При выборе подвесок для монтажа трубопроводов необходимо учитывать ряд факторов, которые определат возможности и эффективность их применения.
1. Тип трубопроводов
Первым шагом является определение типа трубопроводов, которые будут использоваться. Различные типы трубопроводов могут требовать различные виды подвесок. Например, для гибких трубопроводов могут потребоваться подвески с пружинным механизмом, чтобы компенсировать движение и деформацию труб. Для жестких трубопроводов, как правило, используются подвески с фиксацией, чтобы обеспечить надежную поддержку.
2. Размер и длина трубопроводов
Другим важным фактором при выборе подвесок является размер и длина трубопроводов. Различные типы подвесок будут иметь ограничения по максимальной нагрузке и длине трубопроводов, которые они могут поддерживать. При выборе подвесок необходимо учитывать размеры и вес трубопроводов, чтобы быть уверенным в их надежности и безопасности.
3. Химическое воздействие
Если трубопроводы будут использоваться в агрессивных химических средах, необходимо выбрать подвески, которые устойчивы к коррозии и химическим воздействиям. Для этого можно использовать подвески из нержавеющей стали или специальных полимерных материалов, которые не подвержены ржавчине или разрушению при воздействии агрессивных веществ.
4. Уровень шума и вибрации
Если трубопроводы будут работать в условиях, где присутствует значительный уровень шума и вибрации, то выбор подвесок, которые могут сглаживать эти эффекты, будет являться приоритетной задачей. Для этого можно использовать подвески с демпфирующей функцией, которые помогут уменьшить шум и вибрацию и предотвратить повреждение трубопроводов или соседних конструкций.
5. Бюджет и доступность
Наконец, при выборе подвесок необходимо учитывать бюджет и доступность. Некоторые типы подвесок могут быть более дорогостоящими или менее легко доступными, чем другие. Необходимо найти баланс между ценой и качеством, чтобы выбрать подвески, которые соответствуют вашим требованиям и ограничениям.
В итоге, выбор подвесок для монтажа трубопроводов является важным этапом проектирования и строительства. Учитывая тип трубопроводов, их размеры, условия эксплуатации и бюджет, можно выбрать подвески, которые обеспечат надежную поддержку и защиту трубопроводов на протяжении их жизненного цикла.
Расчет нагрузки на подвески
При выборе и установке подвесок для трубопроводов необходимо учитывать расчетную нагрузку, которую они должны выдерживать. Нагрузка на подвески включает в себя вес самого трубопровода, находящегося внутри подвески, а также дополнительные нагрузки, возникающие в результате воздействия внешних факторов.
Основными внешними факторами, влияющими на нагрузку на подвески, являются:
- Температурные изменения — расширение и сжатие трубопровода при изменении температуры может создавать дополнительные нагрузки на подвески;
- Динамические нагрузки — возникающие при движении рабочей среды или при вибрациях, например, в результате работы насосов или компрессоров;
- Ветровая нагрузка — давление ветра на наружную поверхность трубы и на присоединенное к ней оборудование;
- Сейсмическая нагрузка — возникающая при землетрясениях и вибрациях, требующая дополнительной прочности подвесок;
- Дополнительное оборудование — при наличии дополнительного оборудования на трубопроводе (клапаны, фитинги и т.д.) необходимо учитывать дополнительный вес и нагрузку на подвески.
Для расчета нагрузки на подвески нужно учитывать не только максимальные значения перечисленных факторов, но также учитывать их возможные сочетания. Для этого используются специальные методики и нормативные документы, которые предоставляют рекомендации и требования к выбору и установке подвесок.
Важно также учитывать особенности конкретного объекта и условия его эксплуатации. Расчет нагрузки должен обеспечивать достаточную прочность и надежность подвесок, исключая возможность их деформации, разрыва или других повреждений
Пример таблицы для расчета нагрузки на подвески
Фактор нагрузки
Сила нагрузки (кг)
Вес трубопровода
500
Температурные изменения
50
Динамические нагрузки
100
Ветровая нагрузка
200
Сейсмическая нагрузка
150
Дополнительное оборудование
50
Итого:
1050
В данном примере приведена расчетная нагрузка на подвески трубопровода, включающая все перечисленные факторы. Общая сила нагрузки составляет 1050 кг. Для выбора и установки подвесок необходимо выбирать модели, способные выдерживать данную нагрузку и обеспечивающие достаточную запас прочности.
Прайс-лист на подвески ПМ и ПГ для горизонтальных трубопроводов ГОСТ 16127-70
| Шифр подвески трубопровода | Наружный диаметр трубопровода Ду | Нагрузка Рmax | a | d | l | I1 | l2 | l3 | H, не менее | Масса, кг | Стоимость за ед., руб.* |
|---|---|---|---|---|---|---|---|---|---|---|---|
| ПГ — 32 | 32 | 50 | 26 | 10 | 38 | 100 | 230 | — | 480 | 0,90 | 450 р. |
| ПМ — 32 | 32 | 50 | 26 | 10 | 38 | 445 | 48 | 20 | 630 | 1,20 | 650 р. |
| ПГ — 38 | 38 | 80 | 26 | 10 | 50 | 100 | 230 | — | 480 | 0,90 | 450 р. |
| ПМ — 38 | 38 | 80 | 26 | 10 | 50 | 445 | 48 | 20 | 630 | 1,30 | 725 р. |
| ПГ — 45 | 45 | 100 | 26 | 10 | 45 | 100 | 230 | — | 500 | 0,90 | 450 р. |
| ПМ — 45 | 45 | 100 | 26 | 10 | 45 | 445 | 48 | 20 | 630 | 1,30 | 725 р. |
| ПГ — 57 | 57 | 200 | 26 | 10 | 52 | 100 | 230 | — | 500 | 1,00 | 500 р. |
| ПМ — 57 | 57 | 200 | 26 | 10 | 52 | 445 | 48 | 20 | 630 | 1,50 | 825 р. |
| ПГ — 76 | 76 | 250 | 26 | 10 | 60 | 100 | 230 | — | 500 | 1,10 | 750 р. |
| ПМ — 76 | 76 | 250 | 26 | 10 | 60 | 445 | 48 | 20 | 650 | 1,50 | 1 100 р. |
| ПГ — 89 | 89 | 400 | 34 | 12 | 67 | 104 | 336 | — | 620 | 1,50 | 800 р. |
| ПМ — 89 | 89 | 400 | 34 | 12 | 67 | 490 | 52 | 24 | 660 | 2,00 | 1 150 р. |
| ПГ — 108 | 108-114 | 400 | 34 | 12 | 80 | 104 | 336 | — | 640 | 1,60 | 1 450 р. |
| ПМ — 108 | 108-114 | 400 | 34 | 12 | 80 | 490 | 52 | 24 | 740 | 2,10 | 2 250 р. |
| ПГ — 133 | 133 | 900 | 43 | 16 | 90 | 130 | 344 | — | 680 | 2,90 | 1 575 р. |
| ПМ — 133 | 133 | 900 | 43 | 16 | 90 | 580 | 70 | 30 | 760 | 4,30 | 2 475 р. |
| ПГ — 159 | 159 | 1 100 | 43 | 16 | 108 | 130 | 344 | — | 690 | 3,30 | 1 575 р. |
| ПМ — 159 | 159 | 1 100 | 43 | 16 | 108 | 580 | 70 | 30 | 850 | 4,70 | 2 475 р. |
| ПГ — 194 | 194 | 1 800 | 51 | 20 | 130 | 156 | 412 | — | 800 | 5,90 | 2 800 р. |
| ПМ — 194 | 194 | 1 800 | 51 | 20 | 130 | 650 | 91 | 36 | 940 | 8,20 | 4 100 р. |
| ПГ — 219 | 219 | 2 000 | 51 | 20 | 140 | 156 | 412 | — | 800 | 6,00 | 2 850 р. |
| ПМ — 219 | 219 | 2 000 | 51 | 20 | 140 | 650 | 91 | 36 | 950 | 8,30 | 4 150 р. |
| ПГ — 273 | 273 | 1 500 | 43 | 16 | 170 | 150 | 344 | — | 770 | 5,30 | 2 525 р. |
| ПМ — 273 | 273 | 1 500 | 43 | 16 | 170 | 600 | 70 | 30 | 960 | 7,90 | 3 950 р. |
| ПГ — 273 | 273 | 2 400 | 51 | 20 | 180 | 166 | 412 | — | 870 | 8,40 | 3 775 р. |
| ПМ — 273 | 273 | 2 400 | 51 | 20 | 180 | 660 | 91 | 36 | 1010 | 10,80 | 5 400 р. |
| ПГ — 325 | 325 | 1 800 | 51 | 20 | 195 | 166 | 412 | — | 880 | 7,80 | 3 500 р. |
| ПМ — 325 | 325 | 1 800 | 51 | 20 | 195 | 650 | 91 | 36 | 1 020 | 10,10 | 5 050 р. |
| ПГ — 325 | 325 | 3 400 | 62 | 24 | 205 | 184 | 484 | — | 980 | 15,90 | 7 150 р. |
| ПМ — 325 | 325 | 3 400 | 62 | 24 | 205 | 740 | 98 | 44 | 1 100 | 19,30 | 9 400 р. |
| ПГ — 377 | 377 | 2 400 | 51 | 20 | 230 | 166 | 412 | — | 910 | 9,30 | 4 200 р. |
| ПМ — 377 | 377 | 2 400 | 51 | 20 | 230 | 660 | 91 | 36 | 1 050 | 11,70 | 5 700 р. |
| ПГ — 377 | 377 | 3 400 | 62 | 24 | 230 | 184 | 484 | — | 1 000 | 16,70 | 7 475 р. |
| ПМ — 377 | 426 | 3 400 | 62 | 24 | 230 | 740 | 98 | 44 | 1 120 | 20,10 | 9 800 р. |
| ПГ — 426 | 426 | 2 400 | 51 | 20 | 260 | 166 | 412 | — | 940 | 9,80 | 4 425 р. |
| ПМ — 426 | 426 | 2 400 | 51 | 20 | 260 | 660 | 91 | 36 | 1 080 | 12,10 | 5 900 р. |
| ПГ — 426 | 426 | 3 400 | 62 | 24 | 260 | 184 | 484 | — | 1 030 | 17,70 | 7 750 р. |
| ПМ — 426 | 426 | 3 400 | 62 | 24 | 260 | 740 | 98 | 44 | 1 150 | 21,10 | 9 975 р. |
| ПГ — 480 | 480 | 3 400 | 62 | 24 | 285 | 184 | 484 | — | 1 100 | 18,70 | 8 175 р. |
| ПМ — 480 | 480 | 3 400 | 62 | 24 | 285 | 740 | 98 | 44 | 1 210 | 22,10 | 10 300 р. |
| ПГ — 480 | 480 | 4 500 | 71 | 27 | 290 | 208 | 520 | — | 1 190 | 21,40 | 9 350 р. |
| ПМ — 480 | 480 | 4 500 | 71 | 27 | 290 | 830 | 109 | 49 | 1 250 | 25,20 | 11 000 р. |
| ПГ — 530 | 530 | 3 400 | 62 | 24 | 310 | 184 | 484 | — | 1 100 | 19,80 | 8 650 р. |
| ПМ — 530 | 530 | 3 400 | 62 | 24 | 310 | 740 | 98 | 44 | 1 210 | 25,20 | 11 000 р. |
| ПГ — 530 | 530 | 5 500 | 77 | 30 | 320 | 215 | 530 | — | 1 200 | 32,60 | 13 850 р. |
| ПМ — 530 | 530 | 5 500 | 77 | 30 | 320 | 890 | 115 | 45 | 1 400 | 38,10 | 16 200 р. |
* — Цены указаны с учетом НДС. Цена может быть изменена в зависимости от объема заказа и сроков изготовления.
Монтаж подвесок для трубопроводов
Монтаж подвесок для трубопроводов – важный этап установки системы. Это процесс, на котором будет зависеть качество и надежность всей конструкции.
Перед началом монтажа необходимо провести тщательное планирование
Важно определить точные места установки подвесок, учитывая нагрузки на трубопроводы, их расширение при температурных изменениях, а также предотвращение возможности вибраций и колебаний
Для установки подвесок потребуются следующие инструменты:
- Отвертки различного типа;
- Ключи разных размеров;
- Гаечные ключи;
- Ручной инструмент для затяжки;
- Рулетка или линейка;
- Отвёрточный набор;
- Маркер;
- Степлер;
Приступая к монтажу подвесок, необходимо учитывать следующие моменты:
При сборке конструкции необходимо строго следовать инструкции от производителя, чтобы избежать ошибок в монтаже.
При установке подвесок следует обращать внимание на уровень и горизонтальность их расположения.
Не допускайте перекоса подвески, это может привести к поломке и обрыву трубопровода.
Регулируемые подвески должны быть установлены с определенной длиной регулировки, чтобы обеспечить возможность коррекции позиции трубопровода.
Общие правила монтажа подвесок для трубопроводов включают правильное расстояние между подвесками, правильный угол и ориентацию, а также использование достаточного количества подвесок, чтобы обеспечить надежную и безопасную установку.
Завершающим этапом монтажа подвесок для трубопроводов является проверка установленной системы на отсутствие люфтов, вибраций и колебаний, а также осмотр подвесок на наличие повреждений или неправильного монтажа.
В случае обнаружения проблем, их следует немедленно исправить или проконсультироваться с профессионалами для получения рекомендаций по устранению неисправностей.
Таким образом, монтаж подвесок для трубопроводов требует внимательности, аккуратности и следования инструкции от производителя. От правильно установленных подвесок зависит безопасность и надежность системы трубопроводов.
СП 40-101-96 Проектирование и монтаж трубопроводов из полипропилена “Рандом сополимер”
СП 40-101-96
Дата введения 1996-09-04
1. РАЗРАБОТАН ЗАО “НПО Стройполимер” и ведущими специалистами научно-исследовательских и проектных организаций в области проектирования и монтажа трубопроводов из полимерных материалов.
ВНЕСЕН Главным управлением стандартизации, технического нормирования и сертификации Минстроя России.
2. ПРИНЯТ И РЕКОМЕНДОВАН письмом Главтехнормирования Минстроя России от 9 апреля 1996 г. N 13/214.
Введение
Свод правил по проектированию и монтажу трубопроводов из полипропилена “Рандом сополимер” содержит рекомендуемые дополнения к действующим нормативным документам: СНиП 2.04.01-85, СНиП 3.05.01-85, СН 478-80, СН 550-82 и др.
При разработке Свода правил использованы результаты сертификационных испытаний труб из PPRC, опыт применения их при монтаже систем водоснабжения в Российской Федерации, положения зарубежных норм, материалы и техническая документация корпорации “Pipe line” и др.
Трубы и соединительные детали имеют сертификат соответствия N ГОСТ P RU.9001.1.3.0010-16, выданный Минстроем России, и гигиенический сертификат N 11-9660 от 28.12.94 г., выданный Московским центром Государственного санитарно-эпидемиологического надзора Госкомитета санэпидемнадзора Российской Федерации.
Свод правил согласован с ГПК СантехНИИпроект, НИИСантехники, НИИМосстрой, АО “Моспроект”, МНИИТЭП, УМЭСТР, Главмосстрой.
По мере расширения области применения труб, соединительных деталей и т.п. в него будут внесены необходимые положения и дополнения.
В разработке настоящего Свода правил принимали участие: Г.М.Хорин, В.А.Глухарев, В.А. Устюгов, Л.Д.Павлов, Ю.И.Арзамасцев, А.В.Поляков, В.С.Ромейко, Ю.Н.Саргин, А.В.Сладков.
Замечания и предложения по совершенствованию Свода правил следует направлять в НПО “Стройполимер”.
1. Область применения
1.1. Трубы и соединительные детали, изготовленные из полипропилена “Рандом сополимер” (товарное название PPRC) предназначаются для монтажа трубопроводов систем холодного и горячего водоснабжения и технологических трубопроводов. В настоящем Своде правил приведены особенности проектирования и монтажа систем трубопроводов из PPRC, обладающих специфическими свойствами.
1.2. Не допускается применение труб из PPRC для раздельных систем противопожарного водоснабжения.
1.3. Срок службы трубопроводов из PPRC в системах холодного водоснабжения – не менее 50 лет, в системах горячего водоснабжения (при температуре не более 75 °С) не менее – 25 лет. Срок службы технологических трубопроводов из PPRC зависит от химического состава транспортируемой среды, ее температуры, давления и определяется проектом.
1.4. При проектировании и монтаже систем трубопроводов, указанных в п.1.1, должны выполняться требования действующих нормативных документов (СНиП 2.04.01-85, СНиП 3.05.01-85, СН 478-80, СН 550-82 и др.)
1.5. Основные физико-механические свойства труб и соединительных деталей из PPRC при температуре +20 °С приведены в табл.1.1, а химическая стойкость – в прил.1.
Таблица 1.1
|
Наименование |
Методика измерений |
Единица измерения |
Величина |
|
Плотность |
ISO R 1183* ГОСТ 15139-69 |
Технические характеристики подвесок трубопровода
Жёсткие и пружинные подвески предназначены для вертикальной нагрузки на горизонтальных и вертикальных участках трубопроводов. Указанным в чертежах серии материалом является углеродистая сталь, которая применяется для производства подвесок, монтаж которых осуществляют в тех районах, где температура окружающей среды не опускается ниже 30 градусов по Цельсию. Подвески для районов с более суровыми климатическими условиями, где столбик термометра может опускаться до минус пятидесяти градусов по Цельсию, производят из стали низколигированных марок (17ГС-12, 17Г1С-12, 14Г2-12). Для ещё более холодных районов, где температуры могут доходить до -60 градусов, применяется сталь 09Г2С-14 по ГОСТ 19281/89. От того, из каких материалов изготавливаются подвески трубопроводов, зависит их итоговая стоимость.
Все материалы различных частей изделий, привариваемых к трубопроводам, либо контактирующих с ними, должны соответствовать отмеченным в серии 5.903-13 выпуск 6-95.
|
Марка стали |
Категория |
Обозначение НТД |
Минимальная расчетная температура наружного воздуха |
Максимальная температура рабочей среды |
|
Ст3пс |
5,00 |
гост 380 |
«-» 20°С |
200°С |
|
20 |
3,00 |
гост 380 |
300°С |
|
|
20К |
11,00 |
425°С |
||
|
17ГС 17Г1С |
гост 19281 |
350°С |
||
|
12,00 |
«-» 40°С |
|||
|
14,00 |
«-» 60°С |
|||
|
16 ГС 09Г2С 10Г2С1 |
11,00 |
«-» 20°С |
425°С |
|
|
12,00 |
«-» 40°С |
|||
|
14,00 |
«-» 60°С |
Для комплектующих крепежа, которые располагаются близко от трубопровода, используют сталь марок 30 Х, 35 Х или 40 Х по ГОСТ 4543/71. Подвески, указанные в сборнике типовых чертежей, отличаются по конструкции и способу крепления к трубопроводу, а также своей несущей способностью. У жёстких подвесок несущая способность соответствует нормативным вертикальным нагрузкам, рассчитанным для пролётов трубопровода 12-18 м. Рассчитанная допустимая нагрузка является предельно возможной для отдельных комплектующих (хомуты, резьбовые тяги и так далее), которые входят в состав подвески.
Для каждого конкретного случая длина подвесок является индивидуальной и устанавливается во время разработки проекта, или при составлении плана монтажных работ. Гладкая тяга, длина которой задана с интервалом 200мм, выступает в качестве замыкающего звена подвески. Итоговая длина подвески трубопровода может изменяться благодаря регулировке муфты.
Максимально допустимая нагрузка на жёсткую подвеску зависит от диаметра несущей тяги. Максимально возможную нагрузку для пружинной подвески определяют максимально допустимой нагрузкой на саму пружину. Конструкция пружинного блока не нуждается в разгружающем устройстве. Высота направляющего стакана сопоставима с высотой пружины при максимальной рабочей деформации пружины. Если после полного сжатия пружины нагрузка увеличивается, основание пружинного блока упирается в стакан, и пружина выключается из работы. В этом случае нагрузка передаётся, минуя пружину, через тяги.
Расстояние между опорами трубопроводов
При прокладке трубопроводных систем различного назначения используют опоры нескольких видов. В зависимости от нагрузки, которая оказывается на магистраль, а также месторасположение металлоконструкций, подбирается соответствующий тип опор. Также важным параметром выступает расстояние между опорами трубопроводов, которое зависит не только от содержимого труб, но и от их диаметра. Правильно подобранные и установленные конструкции обеспечивают надежность и долговечность систем.
Разновидности
Строительство трубопроводов предполагает просчет всех параметров, оказывающих влияние на состояние магистралей. В зависимости от выявленных особенностей подбираются крепежи и опорные модули.
Существует два основных вида опор:
- Подвижные
- Неподвижные
Каждая разновидность обеспечивает прочность и надежность крепления, а также помогает нивелировать вибрацию. Все подвижные конструкции могут монтироваться только на открытой местности либо при туннельной прокладке
НОП обеспечивают наиболее надежное крепление, что очень важно при прокладке трубопроводных и технологических магистралей. НОП монтируются:
- На поворотах
- На подъемах
- Возле запорной арматуры
- Равномерно по всей длине
Расстояние определяется индивидуально в соответствии с размером труб и способом их прокладки.
Расстояние между опорами трубопроводов таблица СНИП
На государственном уровне существуют стандарты, которые регулируют дистанцию между опорными конструкциями.
| Наружный диаметр трубы (мм) | Толщина стенки трубы (мм) | Предельно допустимое расстояние (м) | Принимаемое расстояние при надземной и подземной прокладке в тоннелях (м) | Толщина стенки трубы (мм) |
|---|---|---|---|---|
| 25 | 2,5 | 2,5 | 1,9 | 1,9 |
| 32 | 2,5 | 3,2 | 2,7 | 2,7 |
| 40 | 2,5 | 3,9 | 3 | 3 |
| 57 | 2,5 | 4,9 | 3,8 | 3,8 |
| 76 | 3 | 6,4 | 4,9 | 3,8 |
| 89 | 3 | 6,9 | 5,3 | 4,1 |
| 108 | 3,5 | 8,3 | 6,4 | 4,9 |
| 133 | 4 | 9,6 | 7,4 | 5,6 |
| 159 | 4 | 10,4 | 8 | 6,1 |
| 219 | 4 | 12,8 | 9,8 | 6,4 |
| 273 | 4,5 | 14,7 | 11,3 | 7,9 |
| 325 | 5 | 16,6 | 12,8 | 8,3 |
| 377 | 5,5 | 18,3 | 14,1 | 9,2 |
| 426 | 6 | 19,8 | 15,2 | 9,9 |
| 530 | 7 | 22,7 | 17,5 | 11,4 |
| 630 | 8 | 25,6 | 19,7 | 12,8 |
| 720 | 8,5 | 27,7 | 21,3 | 13,9 |
| 820 | 9,5 | 30,3 | 23,3 | 15,2 |
| 920 | 10 | 31,9 | 24,5 | 16 |
| 1020 | 11 | 33,6 | 25,8 | 16,8 |
В строительстве учитываются все параметры, благодаря чему трубопроводы различного назначения сохраняют свою работоспособность в течение не одного десятилетия. В случае несоблюдения норм возможно провисание труб, их сильная деформация, которая ведет к появлению трещин и прочих дефектов. Также неправильный крепеж может привести к нарушению функциональности магистралей. Если трубопроводы выполнены только из стали, то повреждения будут проявляться преимущественно в виде изменения формы. В случае если конструкция включает в себя ППУ, то может произойти серьезное нарушение целостности системы и утечка.
Где можно приобрести опоры
ООО «ЗПИ «ЕВРОПРОМ» имеет большой опыт по изготовлению всех видов подвижных и неподвижных опор. Собственное производство гарантирует высокое качество товаров, представленных в каталоге. Вся продукция имеет сертификаты качества и отвечает международным стандартам. Менеджеры компании проконсультируют по всем возникающим вопросам, а также помогут оформить заказ. После оформления договора товары доставляются собственным транспортом в кратчайшие сроки. На все отгруженные изделия оформляются сопроводительные документы.
