Порядок работы цилиндров 417

Система газораспределения

Распределительные валы в этом моторе изготовлены методом литья. Материалом послужил высокопрочный чугун. Чтобы достичь большей стойкости к износу, поверхность распределительного вала прошла специальную обработку.

Данные детали вращаются на подшипниках, которые образованы головкой цилиндров и специальными съемными крышками, изготовленными из алюминия.

Привод – цепной, двухступенчатый. Система натяжения цепи осуществляется при помощи гидронатяжителей.

Клапаны в этом моторе сделаны из специальной жаропрочной стали. 409 двигатель оборудован клапанами, которые проворачиваются во время работы. Привод осуществляется от гидротолкателей распределительных валов. Так как это двигатель 409, технические характеристики его позволяют не регулировать зазоры вследствие использования гидротолкателей. Клапанные пружины выполнены в виде двойных пружин. Эти детали унифицированы с двигателями от ВАЗ 2108. Гидротолкатели выполнены в виде цилиндрического стакана, а масло подводится из головки цилиндров.

Практические рекомендации по зажиганию у двигателя УАЗ-452

• Перед началом зажигания, убедитесь, что все электрические потребители, включая фары и радио, выключены.
• Установите передачу в нейтральное положение и активируйте стояночный тормоз.
• Вставьте ключ в замок зажигания и поверните его в положение «ON». Не запускайте двигатель.
• Ожидайте, пока лампа накаливания на приборной панели погаснет. Это означает, что нагрев свечей зажигания завершен и двигатель готов к запуску.
• Поверните ключ в положение «START» и удерживайте его в этом положении до момента запуска двигателя.
• После успешного запуска двигателя, отпустите ключ, но продолжайте удерживать его в положении «ON».
• Дайте двигателю прогреться несколько минут на холостом ходу перед тем, как начать движение. Это позволит маслу более равномерно распределиться по двигателю и повысит его работоспособность.

Следуя данным рекомендациям, Вы сможете соблюдать правильный порядок зажигания у двигателя УАЗ-452. Это поможет поддерживать его в хорошей работоспособности и увеличит срок его службы.

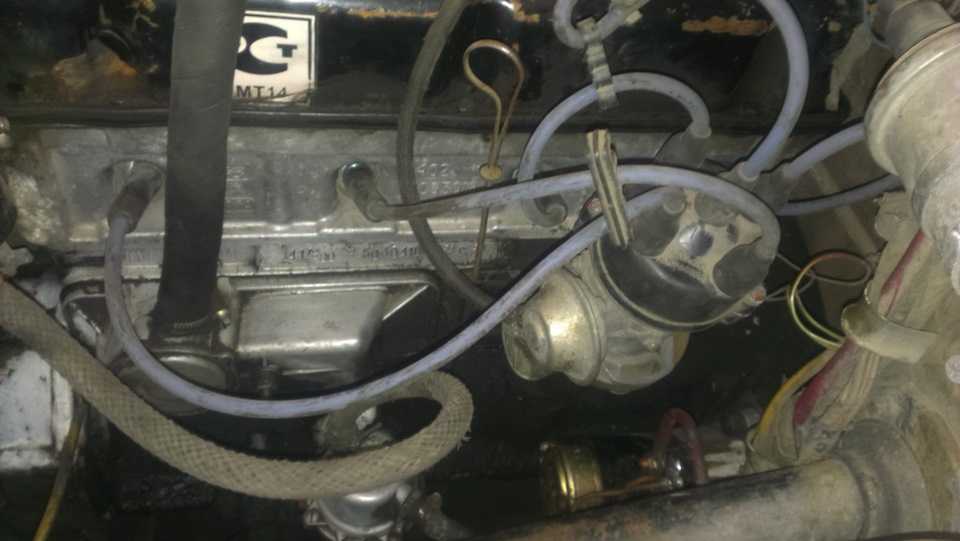

Установка привода трамблёра УАЗ

Установка привода трамблёра на автомобиле УАЗ заключается в совмещении распредвала и масляного насоса. Это не очень просто.

Привод трамблёра приводится во вращение от шестерни распредвала, в то же время от привода трамблёра через пластину приводится во вращение масляный насос. Снять привод не сложно, откручиваем две крепёжные гайки и вынимаем его из блока двигателя. Привод может пригореть в корпусе блока двигателя. В этом случае приходится применять изобретательность. Либо пробовать его раскачать. Либо вывернуть крепежные шпильки пробовать его проворачивать. Почему привод выходит из строя. Как правило, это происходит при заводе автомобиля в мороз. Масло сильно густеет, и провернуть масляный насос очень тяжело.Поэтому насос застопорится, в результате чего гнется пластина. И выходит из зацепления с масляным насосом.

Установка привода трамблёра УАЗ

После снятия привода, производится установка привода трамблера заново. Для этого устанавливаем поршень первого цилиндра в ВМТ в момент сжатия топлива. Проще всего это положение уставить, выкрутив свечу первого цилиндра, перекрыть отверстие бумажной пробкой. При подведении и поршня в момент сжатия пробку выбьет, и после этого установить шкив привода генератора по первой метке.

Правильное положение распредвала

Хочу заметить, что поршень за цикл работы цилиндра дважды подходит в положение ВМТ. В первый раз в момент сжатия. Второй в момент выброса отработавших газов

Очень важно не перепутать эти положения. Поэту мы проверяем себя, определяя возникающую в цилиндре компрессию. Так как в данный момент клапана закрыты и происходит сжатие топлива

Итак, мы установили поршень в ВМТ, Теперь наша задача правильно установить привод

Так как в данный момент клапана закрыты и происходит сжатие топлива. Итак, мы установили поршень в ВМТ, Теперь наша задача правильно установить привод

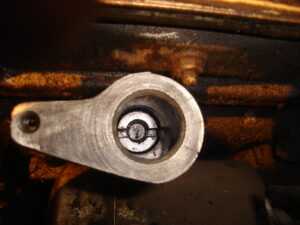

Обратите внимание на паз, в который вставляется муфта привода трамблёра, он смещен относительно центра. Этот паз должен иметь направление параллельное блоку цилиндров. И относительно центра смещен от блока двигателя

И относительно центра смещен от блока двигателя.

Трамблер в месте соединения с пиводом имеет аналогичное смещение

Шестерня привода является косозубой, поэтому если мы начнем вставлять привод в этом положении. Он не установится правильно, а провернётся на один зуб. Следовательно, прежде чем вставлять привод, его нужно провернуть на один зуб против часовой стрелки. Чтобы привод установится на своё место, ипринял правильное положение. Постарайтесь зацепиться краем шестерни привода за шестерню на распредвале. Привод сразу не установить. Необходимо проворачивать коленчатый вал до тех пор, пока пластина не попадает в паз масляного насоса. Проворачивая, колен вал, необходимо прижимать привод. Чтобы край шестерни не вышел из зацепления.

После того как паз масляного насоса совместится с приводной пластиной. Привод сядет на своё место. После этого необходимо снова выставить поршень в положение ВМТ в момент сжатия, и проверить положение паза привода. Если он стоит параллельно блоку и смещен от блока, то привод трамблёра установлен правильно. Если нет, эту процедуру необходимо повторить.

Совмещение пластины привода

При установке возникает одна очень большая проблема. Пластина привода масляного насоса не фиксируется жестко по оси привода. Поэтому, когда мы ставим привод, она отклоняется относительно оси и не попадает в паз масляного насоса. Её необходимо как-то зафиксировать. Я просто с двух сторон вставил спички, и этой фиксации мне хватило, чтобы установить привод. После того как привод правильно сел на своё место прикручиваем его гайками.

Источник

Обзор СЗ на знаменитых УАЗах

Что представляет собой схема подключения электронного или бесконтактного зажигания, на УАЗ 417, как переделать контактное зажигание на бесконтактное? Почему греется катушка и как произвести регулировку и настройку угла опережения? Для начала разберем основные моменты касательно действия и видов СЗ.

Принцип работы СЗ

Схема контактной системы

Система зажигания, вернее, ее правильная настройка, играет большую роль в работе и запуске автомобильного мотора. При корректной регулировке в силовом агрегате будет правильно сгорать горючая смесь в результате подачи заряда через свечи. На каждый цилиндр УАЗовского мотора ставится свеча, каждая из которых включается в определенном порядке, по очереди, подавая разряд на цилиндр спустя определенное время. Нужно учитывать, что любая СЗ дает возможность не только произвести подачу нужного разряда, но и определяет его силу.

Аккумуляторная батарея машины из-за своих технических характеристик не может вырабатывать напряжение с током, которое требуется для возгорания смеси. Это связано с тем, что АКБ может выдать только ток определенной силы. А благодаря правильной работе системы величина тока значительно увеличивается, что позволяет успешно воспламенять топливовоздушную смесь.

Принцип действия системы состоит из нескольких этапов:

1. Сначала водитель вставляет ключ в замок зажигания и поворачивает его, электрическая энергия накапливается в катушке.
2. Затем катушка преобразуется низковольтное напряжение в бортовой сети величиной 12 вольт в высоковольтное. Значение напряжения в результате возрастает до 30 тысяч В.
3. После этого происходит распределение и подача разряда на ту или иную свечу.
4. Непосредственно свеча образует искру, которая воспламеняет смесь.

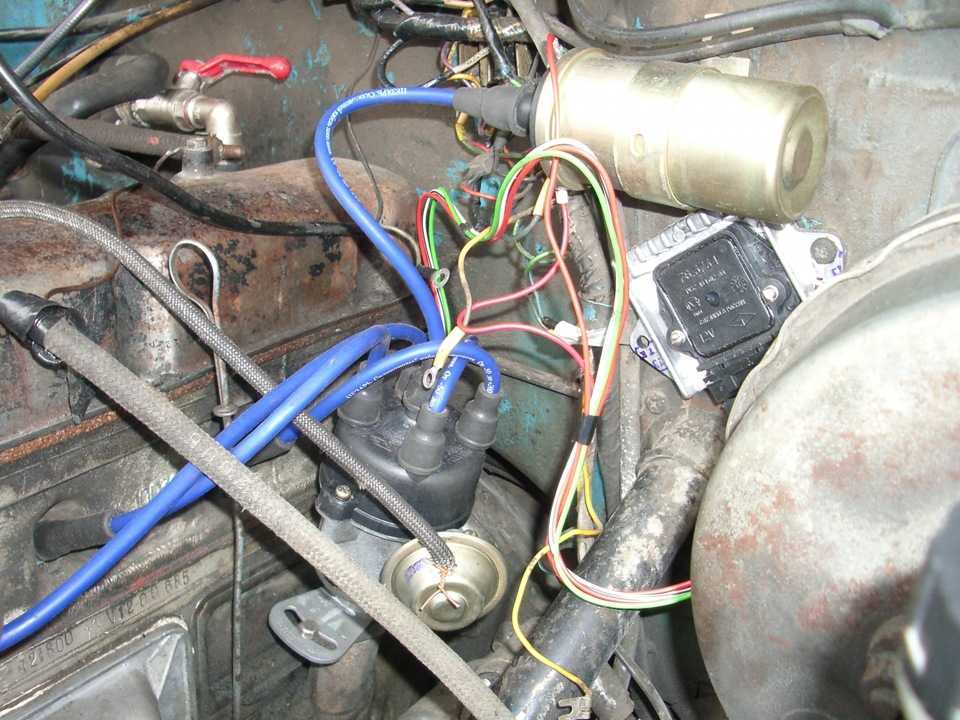

Схема бесконтактной УАЗовской системы

Какие бывают виды СЗ?

В отечественных УАЗах может использоваться одна из трех систем зажигания, рассмотрим каждую из них подробно:

1. Контактный вид. Данный тип СЗ является устаревшим, однако, он используется на большей части машин. В такой системе принцип действия заключается в выдаче определенного импульса, формирующегося в трамблере — распределительном устройстве. Контактная система считается одной из самых простых в плане устройства, что является преимуществом, поскольку при появлении неисправностей автовладелец сможет самостоятельно проверить и отремонтировать систему. Кроме того, цены на конструктивные детали контактной системы обычно доступные, что не может не радовать. В состав контактной СЗ входят катушка, распределительное устройство, прерыватель, конденсатор и свечи.
2. Бесконтактный тип, также зовется транзисторным. По сравнению с контактной, бесконтактная система имеет больше достоинств. Формирующаяся искра обладает более высокой мощностью, что достигается благодаря образованию высокого напряжения во вторичной обмотке катушки. Также бесконтактные системы оборудуются электромагнитным девайсом, который дает возможность добиться более стабильного функционирования двигателя. В конечном счете, если силовой агрегат УАЗа будет настроен правильно, то при использовании бесконтактной системы вы можете не только увеличить его мощность, но и добиться экономии топлива, хоть и незначительной. Также такие системы более просты в обслуживании. Одним из основных нюансов в плане обслуживания является необходимость периодической смазки привода распределителя — не реже, чем каждые 10 тысяч км пробега. Из основных недостатков следует выделить трудность ремонта. На практике произвести ремонт бесконтактной СЗ будет проблематично, так как для диагностики системы понадобится оборудование, которое обычно имеется на СТО.
3. Также система зажигания может быть электронной. Данный вариант в настоящее время считается одним из самых прогрессивных и дорогих, ставится он преимущественно на новые автомобили. Если сравнивать с контактной и бесконтактной, электронная система имеет более сложное устройство. Основное достоинство данной системы заключается в том, что при необходимости процесс регулировки угла зажигания провести будет значительно проще. Кроме того, в электронной системе нет контактов, которые подвержены окислению. Также следует отметить, что на практике горючая смесь в цилиндрах силового агрегата с электронной системой почти всегда сгорает полностью. Но несмотря на все преимущества, электронные СЗ имеют и свои недостатки, которые касаются ремонта устройства. Отремонтировать такую СЗ своими руками практически невозможно, так как для выполнения этой задачи, опять же, потребуется оборудование (видео опубликовал Наиль Порошин).

Катушка зажигания УАЗ-469, УАЗ-31512, 31514

Через одно ТО-2 проверить состояние катушки непосредственно на автомобиле с помощью переносного прибора НИИДТ Э-5. Катушка зажигания считается исправной, если при искровом промежутке, равном 7 мм, наблюдается бесперебойное и интенсивное искрообразование.

При отсутствии прибора НИИАТ Э-5 катушку зажигания УАЗ-469, УАЗ-31512, 31514 можно проверить на стенде СПЗ-6 путем сравнения ее с эталонной катушкой стенда по длине искры на регулируемом разряднике.

Если длина искры проверяемой катушки окажется меньше длины искры эталонной катушки на 2 мм, проверяемую катушку необходимо заменить.

Куда ставится

ЗМЗ-409 ставится на машины производителя УАЗ:

• Патриот;
• Барс;
• УАЗ Хантер;
• Пикап;
• Симбир
• Карго;
• «Буханка» (в частности, 3909 и др.).

УАЗ Буханка инжектор, 409 двигатель, система охлаждения закрыто-жидкостная – часто встречается на дорогах РФ и СНГ, поскольку это дешевый и неприхотливый авто. Получила «УАЗ Буханка инжектор» 409 двигатель более полутора десятков лет назад, и за годы эксплуатации модель доказала свою жизнеспособность.

Читать дальше: Как обжаловать оплаченный штраф

До 2005 ЗМЗ 409 ставился также на ГАЗовские автомобили Газель в модификациях:

• 5-тонный бортовой грузовой автомобиль 3302;
• грузопассажирский 33023;
• рамный фургон 2705;
• 13-местный микроавтобус ГАЗ 3221 и его вариант с повышенной комфортностью 32213;
• маршрутное такси модели 322132;
• карета «Скорой помощи», индекс 32214;
• ГАЗ «Соболь» моделей 22171, 221717 и 22177 (известен также как Баргузин), 2217.

В 2005 договор Заволжского моторного завода и концерна ГАЗ истек и заново не заключался, но завод вступил в холдинг Соллерс.

Основные характеристики и особенности ЗМЗ-405 (406)

Двигатель ЗМЗ-405 наиболее распространенный на автомобилях «Газель», «Соболь», «Баргузин» начал выпускаться с 2000 года. Первым автомобилем, на котором устанавливался 16-ти клапанный, четырех цилиндровый инжекторный двигатель с верхним расположением двух распределительных валов явился ГАЗ-3111 «Волга» бизнес-класса.

С 2004 года массово устанавливался на автомобилях «Газель» с различными модификациями.

Разработанный ЗМЗ-406 появился в составе автомобиля ГАЗ-3102 «Волга» с установленной инжекторной системой. На автомобилях «Газель» двигатель ЗМЗ-406 работает с использованием карбюратора К-151 и электронной системой управления зажиганием. Блок управления МИКАС 5.4, МИКАС-7.1, ИТЭЛМА VS 5.6 или СОАТЭ на основе полученных сигналов с датчиков положения коленчатого вала, температуры охлаждающей жидкости, абсолютного давления и детонации распределяет точное образование искры на электродах свечей и производит на разных режимах двигателя коррекцию угла опережения зажигания. Это наиболее простой вариант использования электронной системы управления, так как блок не участвует в регулировании топливоподачи.

Основные характеристики двигателя ЗМЗ-406:

— конфигурация – рядный;

— блок цилиндров – чугун;

— число цилиндров – 4;

— диаметр – 92 мм;

— объем – 2,28;

— ход поршня – 86;

— степень сжатия – 9,3;

— материал ГБЦ – алюминий;

— максимальная мощность – 145 л.с. при 5200 об/мин;

— годы производства – 1993-2008.

Одной из особенностей 406-го (и 405-го, соответственно) явилось внедрение в систему газораспределительного механизма гидрокомпенсаторов, исключающая регулярную регулировку тепловых зазоров клапанов. Удачная конструкция гидрокомпенсаторов позволила корректно выстраивать зазоры на разных режимах двигателя.

В приводе газораспределительного механизма для обеспечения синхронного вращения двух распределительных валов используются две цепи – нижняя и верхняя. Нижняя цепь передает вращение от коленчатого вала промежуточному. От промежуточного вала верхняя цепь передает вращение двум распределительным валам – впускному и выпускному. Согласно инструкции завода-изготовителя замена цепей производится через каждые 75 тыс. км пробега, но часто при проверке натяжения выявляется, что пробег для замены можно увеличить и в реальной эксплуатации цепи работаю без замены до 250 тыс. км. Возникают и совершенно противоположные случаи, когда цепи вытягиваются, не достигнув установленного предельно допустимого пробега. Причинами быстрого износа цепей служат использование материала коммерческого производства (контрафактные) и импортного изготовления. Необходимо отметить, что двигатели ЗМЗ-406 и ЗМЗ-405 работают великолепно в случае использования при ремонте оригинальных запасных частей, производимых Заволжским моторостроительным заводом.

Основные характеристики двигателя ЗМЗ-405:

— конфигурация – рядный;

— блок цилиндров – чугун;

— число цилиндров – 4;

— диаметр – 95,5 мм;

— объем – 2,46;

— ход поршня – 86;

— степень сжатия – 9,4;

— материал ГБЦ – алюминий;

— максимальная мощность – 152 л.с. при 5200 об/мин;

— годы производства – с 2000.

Установка зажигания УАЗ-469, УАЗ-31512, 31514

Порядок операции при установке зажигания УАЗ-469, УАЗ-31512, 31514 следующий:

снять крышку распределителя и ротор и проверить величину зазора между контактами прерывателя. В случае необходимости отрегулировать зазор и поставить ротор на место; вывернуть свечу первого цилиндра и, закрыв пальцем отверстие для свечи первого цилиндра, повернуть коленчатый вал двигателя пусковой рукояткой до начала выхода воздуха из-под пальца

Это произойдет в начале хода сжатия в первом цилиндре; убедившись, что сжатие началось, осторожно проворачивать коленчатый вал двигателя до совпадения отверстия на шкиве со штифтом, затем гайками плавной настройкой установить шкалу октан-корректора на нулевое деление; ослабить винт крепления корпуса прерывателя и повернуть корпус распределителя зажигания УАЗ-469, УАЗ-31512, 31514 против часовой стрелки настолько, чтобы замкнулись контакты прерывателя; взять переносную лампу и при помощи дополнительных проводов подключить один из проводов ее на корпус, другой к зажиму низкого напряжения на катушке (к которому крепится провод, идущий к распределителю); включить зажигание и поворачивать корпус распределителя по часовой стрелке до загорания лампочки. Вращение распределителя следует прекращать точно в момент загорания лампочки

Если это не удалось, операцию повторить; закрепить корпус распределителя винтом, поставить крышку и центральный провод на место. После каждой установки зажигания УАЗ-469, УАЗ-31512, 31514 и после регулировки зазора в прерывателе необходимо проверить точность установки момента зажигания горючей смеси, прослушивая работу двигателя при движении автомобиля.

Доводку установки зажигания можно делать по октан-корректору, не ослабляя крепежного винта. Для этого достаточно вращать гайки плавной настройки, отвертывая одну и завертывая другую.

Наиболее выгодным опережением зажигания УАЗ-469, УАЗ-31512, 31514 будет такое, при котором во время резкого разгона (полного открытия дросселя) полностью нагруженного автомобиля на горизонтальной дороге с начальной скоростью 30—35 км/ч на прямой передаче едва прослушиваются единичные детонационные стуки в цилиндрах двигателя.

Если при интенсивном разгоне автомобиля стуки отсутствуют, это значит, что зажигание позднее, наоборот, появление ряда последовательных отчетливых стуков свидетельствует о слишком раннем зажигании.

Причины неровной работы мотора на холостом ходу

Специалисты основные причины неровной работы на холостых оборотах разделяют на две категории:

• проблемы с топливом или топливной системой;
• проблемы с электрикой и электронным управлением;

Отдельно можно вынести неисправность воздушной системы (впуск), но более уместно включить ее и в список проблем с топливной системой. Дело в том, что обе они неразрывно связаны и оказывают влияние на стабильность работы силового агрегата в режиме ХХ и под нагрузкой.

Топливно-воздушная система и топливо. Бедная топливно-воздушная смесь нередко бывает причиной того, что неровно работает двигатель на холостых оборотах. Такая «бедность» смеси заключается в том, что в ней слишком мало топлива, а воздуха слишком много.

Лишний воздух может подсасываться через повреждения в магистрали. Например, резиновые топливные шланги плохого качества могут иметь изначально или приобретать со временем микротрещины в своих стенках. Плохая фиксация шланга также способствует подсосу воздуха в местах соединения.

Более серьезной проблемой можно считать неполадки с клапаном холостого хода (он же регулятор холостого хода, регулятор добавочного воздуха), который иногда называют датчиком холостого хода. Владельцам карбюраторных автомобилей эта деталь известна также под названием «электромагнитный клапан».

Подсос лишнего воздуха может происходить и через, например, разбитые отверстия оси дроссельной заслонки на карбюраторе. В этом случае проблема может стать заметной не сразу: постепенно увеличится расход бензина, появятся перебои в работе на холостом ходу.

Некачественное топливо. Из-за него также нередко «плавают» холостые обороты. Особенно сильно это явление наблюдается при использовании так называемого эко-бензина. Он содержит определенное количество этанола. В идеальном случае это не только делает выхлопные газы менее токсичными, но и способствует чистке топливной системы.

Однако на практике водители либо имеют дело с фальсификатом, изготовленным с нарушением технологий, либо неправильно используют такое топливо. Дело в том, что для нормальной работы двигателя указанного бензина типа «эко» в баке должно быть не более 40-50 процентов.

Вышел из строя регулятор давления топлива (он же перепускной клапан низкого давления). Его задача – сохранять необходимое давление топлива во время работы мотора в любом режиме.

На эту поломку указывает не только неровная работа двигателя на холостых оборотах, но также перебои, если резко нажать на педаль газа, падение мощности, сильное увеличение расхода топлива.

1. Засорились форсунки (закоксовались каналы). Из-за плохой работы форсунок топливная смесь получается ненадлежащего качества по составу, что и приводит к нарушениям в работе силового агрегата в разных режимах и повышению расхода горючего.
2. Нарушения в работе воздушной заслонки. Это, как правило, механическая помеха, которая также приводит к образованию некачественной топливно-воздушной смеси. Как уже говорилось, от этого двигатель работает неровно.
3. Не отрегулирован холостой ход на карбюраторе. В этом случае под нагрузкой мотор будет работать нормально, а на холостом ходу иногда будет дергаться, в глушителе одновременно с этим могут даже раздаваться негромкие хлопки. Относительно простая проблема, справиться с которой можно и самостоятельно, подкручивая нужный регулировочный винт.

Система зажигания УАЗ

Для запуска мотора автомобиля необходимо воспламенение горючей смеси, что является одним из ключевых моментов

Это действие происходит в цилиндрах силового агрегата и оказывает важное воздействие на работу и запуск движка. В тот момент, когда осуществляется зажигание, возникает искра. После этого она подаётся на свечи зажигания, что и приводит мотор в действие

Для каждого одного цилиндра – одна свеча. Они воспламеняют жидкость по очереди в требуемый интервал времени

После этого она подаётся на свечи зажигания, что и приводит мотор в действие. Для каждого одного цилиндра – одна свеча. Они воспламеняют жидкость по очереди в требуемый интервал времени.

Система зажигания УАЗ

При регулировке зажигания требуется воспроизвести действия в таком порядке:

• АКБ;
• кнопка массы;
• реле-регулятор напряжения;
• генератор;
• амперметр;
• замок зажигания УАЗ 469;
• контакты прерывателя-распределителя;
• трамблер;
• конденсатор;
• крышка прерывателя-распределителя зажигания;
• бегунок;
• свечи зажигания;
• провод высокого напряжения;
• дополнительное сопротивление;
• дополнительное реле стартера;
• катушка зажигания;
• стартер.

Возникновение искры происходит лишь в том случае, если придерживаться данной последовательности в действиях и не отходить от неё. Самое главное здесь – чёткий порядок. При возникновении каких-либо ошибок, даже самых незначительных, всё нужно начинать заново, иначе мотор не будет функционировать.

АКБ в автомобилях не способна производить требуемый объём тока, необходимого для того, чтобы воспламененить горючую смесь. Он может только непродолжительное время вращать маховик двигателя. Именно по этой причине для устойчивого действия движка необходима работа всей системы зажигания автомобиля.

Также данный узел нужен для увеличения характеристик, связанных с мощностью. Корректное зажигание и аккумуляторная батарея отправляют свечам именно тот объём и силу тока, который необходим для успешного зажигания смеси.

Что такое цилиндр?

Цилиндр — это геометрическое тело, которое имеет форму прямой трубки, закрытой с обеих сторон плоскостями, перпендикулярными оси трубки. В автомобильной технике цилиндр — это один из основных элементов двигателя, в котором происходит сгорание топливно-воздушной смеси и передача полученной энергии на коленчатый вал. Количество цилиндров в двигателе может быть различным в зависимости от типа и параметров конкретного автомобиля.

Цилиндры могут быть выполнены из различных материалов: чугуна, стали, алюминия и других. Конструкция цилиндра варьируется в зависимости от типа двигателя и его назначения. Например, у дизельных двигателей цилиндры более крупные и тяжелые, так как передача энергии в них происходит по другому принципу, а у спортивных автомобилей часто используются цилиндры с повышенной мощностью и низким уровнем трения.

Качество выполнения цилиндров и их точное сочетание с другими компонентами двигателя являются критически важными для надежности и эффективности работы автомобиля

Поэтому производители автомобилей уделяют цилиндрам особое внимание и используют самые современные технологии и материалы для их производства

Как правильно выставить?

Как после подключения производится установка зажигания для правильной работы мотора?

Каков порядок, как правильно выставлять настройку узла, читайте ниже:

Для начала транспорт необходимо зафиксировать на месте, включите ручной тормоз. Поршень первого цилиндра должен быть установлен в верхнюю мертвую точку, учтите, что отверстие на шкиве коленчатого вала должно совпадать с меткой, которая расположена на крышке распределительных шестерен.
С распределительного устройства необходимо демонтировать крышку. Сделав это, увидите бегунок, находящийся против ввода 1, внутри крышки. Если его нет, то коленвал необходимо повернуть на 180 градусов и поставить октан-корректор на 0. С помощью гаечного ключа закрутите болтом указатель к корпусу контроллера распределителя, чтобы он был совмещен со средней меткой на октан-корректоре

Винт фиксации пластик к корпусу распределительного контроллера немного отпустить.
Осторожно повернуть корпус, придерживая бегунок пальцем, чтобы он не вращался. Так сможете устранить зазоры в приводе

Корпус проворачивается до того момента, пока острая часть лепестка на статоре не будет совмещена с красной риской на роторе. Пластину зафиксировать винтом к корпусу контроллера.
Следующим этапом будет установка крышки контроллера на место и диагностика . Они должны быть установлены в соответствии с порядком функционирования цилиндров, то есть первый, второй, четвертый, третий. Когда момент зажигания будет установлен, необходимо произвести диагностику правильности во время езды.
Запустите агрегат силовой и прогрейте его около десяти минут, пока температура не составит около 80 градусов. Двигаясь по ровной и прямой дороге со скорость примерно 40 км/час, резко нажмите на педаль газа. Если при наборе скорости до 60 км/час почувствуете или услышите детонацию, она должна быть кратковременной, то все сделано верно. Если же детонация очень сильная, то распределительный контроллер необходимо повернуть на половину или одно деление против часовой стрелки. При полном отсутствии детонации установленный угол опережения должен быть увеличен, то есть контроллер следует повернуть по часовой стрелке.

 Загрузка …

Регламент обслуживания УМЗ 421 2,9 л/98 – 125 л. с.

Заявленный пробег в 250 тысяч км двигатель УМЗ 421 сможет пройти только при соблюдении сроков замены расходных материалов и деталей:

• 10000 км – съемный маслофильтр и моторное масло;
• 15000 пробега – регулировка зазоров клапанов;
• 20000 км – выпускной коллекторный узел, топливопровод и рампа, ремень навесного оборудования и АКБ, свечи;
• 30000 пробега – воздушный фильтр и вентиляция картера;
• 40000 км – антифриз и топливный фильтр;
• 60000 пробега – датчик кислородный.

Внутреннее устройство ДВС предусматривает эти сроки между капремонтами, независимо от их количества. Данный регламент не подходит для газобензиновых моторов, им замена требуется чаще.

Вопрос-ответ:

Зачем нужен порядок работы цилиндров на УАЗ 421?

Порядок работы цилиндров на УАЗ 421 очень важен для правильной работы двигателя. Он определяет порядок зажигания топлива в каждом цилиндре, что влияет на его мощность, тягу и экономичность. Неправильный порядок работы цилиндров может привести к неравномерной работе двигателя, его перегреву и даже к поломке.

Как определить порядок работы цилиндров на УАЗ 421?

Определить порядок работы цилиндров на УАЗ 421 можно с помощью простого метода. Снимите крышку головки блока цилиндров, чтобы получить доступ к распределительному валу. Затем поверните коленчатый вал двигателя до тех пор, пока клапаны 5-го цилиндра будут закрыты и два клапана 1-го цилиндра будут около открытого положения. В этот момент на распределительном валу должны быть видны метки, указывающие порядок работы цилиндров.

Что произойдет, если порядок работы цилиндров на УАЗ 421 будет неправильным?

Если порядок работы цилиндров на УАЗ 421 будет неправильным, то двигатель будет работать неравномерно. Это может проявляться в плохой тяге, низкой мощности, заметном вибрации и даже обрыве работы двигателя. Кроме того, неправильный порядок работы цилиндров может привести к перегреву двигателя и повреждению его элементов.

Какими способами можно изменить порядок работы цилиндров на УАЗ 421?

Если необходимо изменить порядок работы цилиндров на УАЗ 421, можно воспользоваться различными методами. Один из них — изменить положение проводов зажигания на колодке распределительного вала. Другой способ — изменить порядок подачи топлива в цилиндры, изменяя положение форсунок. Однако для проведения этих работ лучше обратиться к специалистам, чтобы избежать неправильной настройки и повреждения двигателя.

Система зажигания УАЗ 469

Чтобы завести движок любого транспортного средства, необходимо, чтобы горючая смесь воспламенилась в нужный момент в камере сгорания. Эффективная работа поршневой системы достигается правильной настройкой всех параметров. Система зажигания УАЗ 469 позволяет эксплуатировать транспортное средство независимо от климата, температуры, влажности и других внешних факторов.

Зажигание УАЗ 469 предусматривает, чтобы все элементы были исправными и безукоризненно выполняли возложенные на них функции. Для УАЗ 469 схема зажигания состоит из следующих комплектующих:

• катушка зажигания УАЗ 469;
• трамблер;
• жгуты;
• коммутатор;
• свечи.

Каждый отдельный компонент электрической цепи не должен допускать пробоя на корпус автомобиля и утечек тока.

Зажигание автомобиля УАЗ 469 включает в себя следующие элементы:

1. АКБ;
2. кнопка массы;
3. реле-регулятор напряжения;
4. генератор;
5. амперметр;
6. замок зажигания УАЗ 469;
7. контакты прерывателя-распределителя;
8. трамблер;
9. конденсатор;
10. крышка прерывателя-распределителя зажигания;
11. бегунок;
12. свечи зажигания;
13. провод высокого напряжения;
14. дополнительное сопротивление;
15. дополнительное реле стартера;
16. катушка зажигания;
17. стартер.

Порядок зажигания УАЗ 469 строго регламентирован, искра возникает точно в заданной последовательности. Важным моментом является не только своевременность подачи искры, но и ее величина. При возникновении малейших перебоев заново настраивается вся цепочка.

Автомобильная АКБ не рассчитана на выработку достаточного объема тока и напряжения, которые требуются для воспламенения горючей смеси. Ток зарядки способен только непродолжительное время раскручивать маховик двигателя. Для устойчивой работы мотора должна полноценно начать функционировать вся система зажигания транспортного средства.

Данный важный узел машины предназначен для существенного повышения мощностных характеристик аккумуляторной батареи. Исправное зажигание совместно с аккумуляторной батареей отправляет свечам достаточный объем и силу тока, необходимого для уверенного розжига топливной смеси.

Рекомендации экспертов, как правильно настроить

Итак, как выставить самостоятельно угол опережения, чтобы добиться правильной работы двигателя УАЗ:

1. В первую очередь вы должны зафиксировать свой автомобиль на одном месте, для этого потяните за рычаг стояночного тормоза. Проверните коленчатый вал так, чтобы поршень цилиндра 1 попал в ВМТ (верхнюю точку). При этом нужно добиться того, чтобы отверстие на шкиве коленвала совпадало с риской, отмеченной на крышке распределительных шестеренок.
2. После этого с распределительного механизма следует снять крышку. После демонтажа вы сможете увидеть бегунок, который расположен внутри самой крышки, напротив контакта. При отсутствии бегунка следует еще раз провернуть коленчатый вал на 180 градусов, после чего выставить октан-корректор на 0. Используя гаечный ключ, вам необходимо будет завернуть винтом указатель к корпусу распределительного механизма так, чтобы добиться его совмещения со средней риской. Когда эти действия будут выполнены, болт крепления, с помощью которого пластины крепятся к корпусу трамблера, надо немного ослабить.
3. Затем, удерживая на одном месте бегунок при помощи пальца для недопущения его вращения, надо аккуратно провернуть сам корпус, это позволит удалить возможные люфты в приводе. Корпус необходимо поворачивать до тех пор, пока вы не добьетесь совмещения острого конца лепестка статорного механизма с красной меткой, расположенной на роторном устройстве. После этого саму пластину надо закрепить к корпусу, используя соответствующий болт.
4. Когда вы выполните эти действия, вам надо установить крышку контроллера на место и произвести проверку высоковольтных кабелей. Нужно удостовериться в том, что эти провода установлены в правильной последовательности с учетом порядка работы цилиндров. Когда вам удастся правильно настроить угол опережения, то необходимо убедиться в том, что вся процедура была выполнена верно.
5. Для диагностики правильности выполненных действий надо завести мотор вашего УАЗика и подождать примерно 5-10 минут, пока силовой агрегат не прогреется. Рабочая температура мотора составляет около 90 градусов, можно подождать, пока ДВС прогреется до 80 градусов. Затем вам надо выехать на ровную дорогу и разогнать автомобиль до 40 км/час, после чего следует резко нажать на газ. В этот момент автомобиль ускорится и если при увеличении скорости до 60 км/ч из-под капота раздастся кратковременная детонация (металлический стук), то это говорит о том, что все действия были выполнены правильно. В случае, если детонация слишком долгая, то потребуется еще отрегулировать систему. Для этого корпус распределительного механизма нужно будет повернуть на одно деление или наполовину, при этом проворачивать его надо против часовой стрелки. Если же диагностика показала, что стука «пальчиков» вовсе нет, то угол опережения следует увеличить. Для этого механизм следует повернуть в обратную сторону.

Разновидности

Сегодня известно три разновидности зажигания, применяемых на агрегатах с внутренним сгоранием. Вид, устанавливаемый на «417» мотор, зависит от модификации агрегата.

Контактное воспламенение.

Устаревший тип, используется на большинстве машин. Принцип основан на толчке, рождающемся в трамблёре. Конструкция механизма проста, возможна самостоятельная регулировка и починка, доступная стоимость запасных частей. Зажигание включает: катушку, устройство распределения, устройство прерывания, устройство накопления заряда, свечки;

Воспламенение с отсутствием контактов.

Достоинство в формировании сильной дуги. Это достигается напряжением, образующимся во второй намотке индуктора, изделие, основанное на электричестве и магнетизме, стабилизирует работу агрегата. Зажигание нуждается в смазке привода каждые 10000км пробега. Для починки механизма нужно иметь специфическое оборудование.

Электронное зажигание.

Современное и дорогое устройство, устанавливается на последние марки машин. Механизм сложен, однако регулировка проще, чем у предыдущих видов и отсутствуют пятна контактов, подверженные окислению. Починка в полевых условиях невозможна.
