Двигатель змз 409

Достоинства инжектора

Как можно понять, 406 двигатель инжектор намного превышает своего карбюраторного собрата по мощностным показателям и экономичности. Однако основное преимущество именно такой установки — в надежности.

Данные моторы не нужно регулировать. Они не часто отказываются работать. Здесь отсутствуют жиклеры как класс, поэтому в системе питания ничего не забьется. Горючее будет поступать прямо в цилиндры. К тому же это очень экономично.

Но и здесь не все так хорошо и радужно. Инжектор имеет свои подводные камни. Если в пути автомобиль выйдет из строя, то водитель вряд ли сумеет починить его самостоятельно. Об этом говорят многочисленные отзывы.

Работа таких моторов полностью контролируется электроникой. Поэтому в случае выхода из строя хотя бы одного из датчиков это обязательно скажется на характеристиках работы мотора. Конечно, если есть возможность установить элементы импортного производства и регулярно проводить ТО, то 406 двигатель (инжектор) будет только радовать своего обладателя.

Как устроен ГРМ «Патриота»

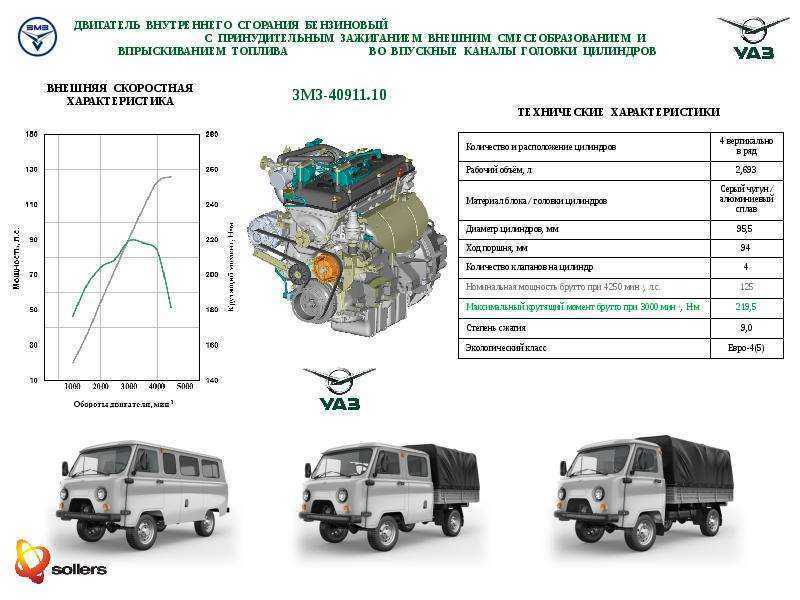

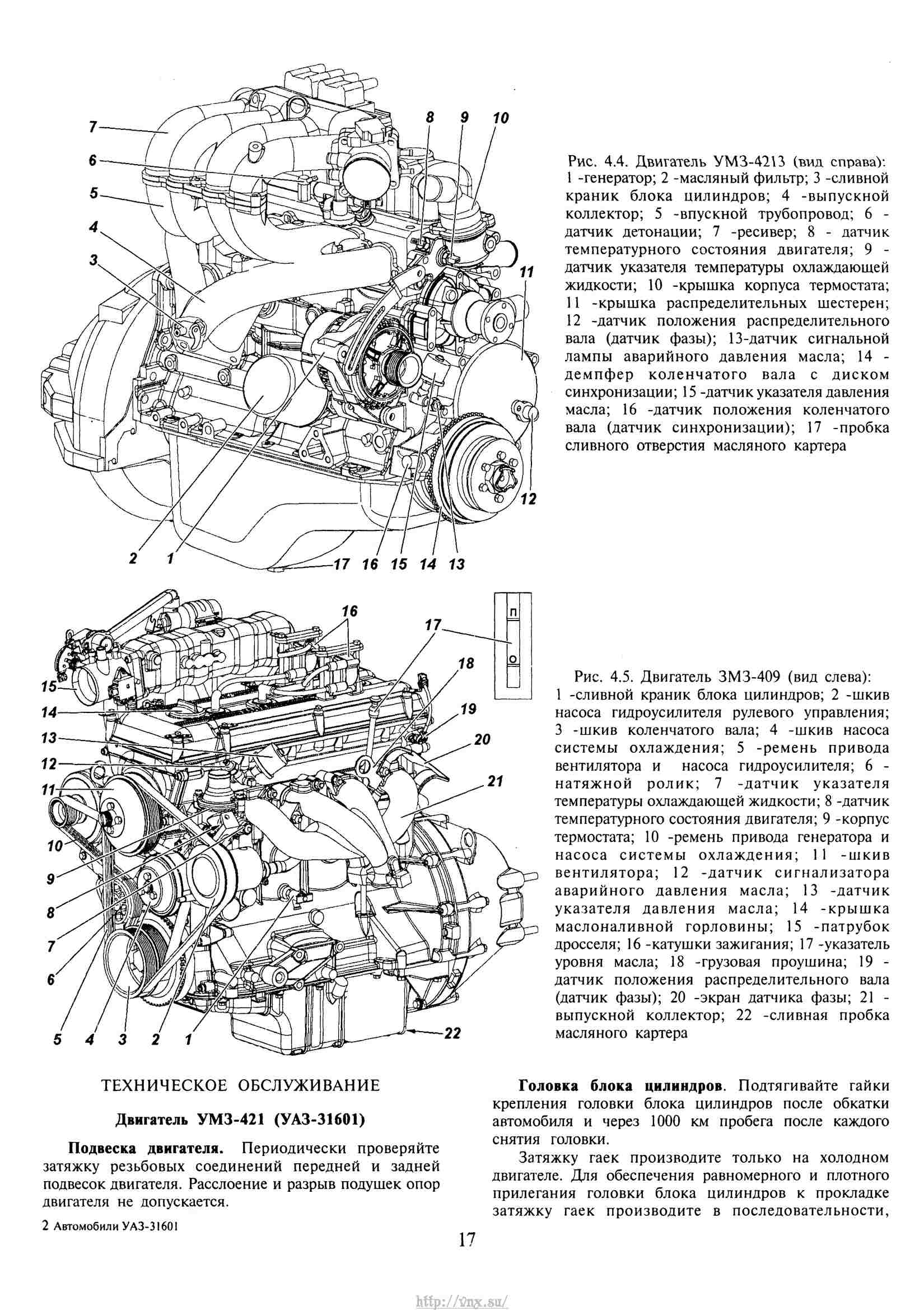

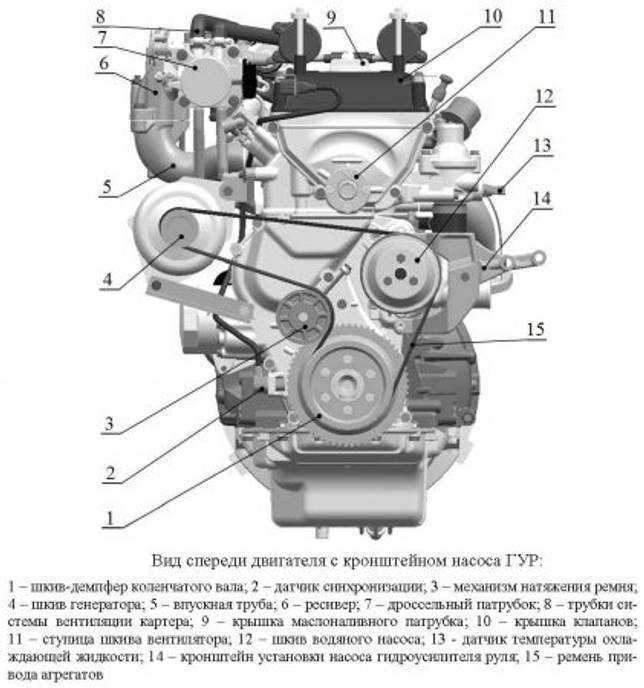

По сути дела, ЗМЗ 409 это брат близнец инжекторного 406 мотора, который ставился в «Волги» и «Газели». Конструктивно они очень похожи, соответственно и проблемы 409 двигатель унаследовал все те же (об этом чуть ниже). ЗМЗ 409 имеет два распредвала, сделанных из чугуна. Эти распредвалы вращаются на подшипниках, которые получаются путем соединения плоскости ГБЦ со съемными крышками из алюминия.

Привод ГРМ здесь состоит из пары однорядных пластинчато-звеньевых цепей. Такой вариант менее надежен, чем одна двухрядная цепь, к тому же пластинчато-звеньевые цепи имеют свойство рваться неожиданно, без какого-либо предварительного «звукового оповещения», по которому можно понять что она вот-вот порвется. Если нет возможности поставить более надежную двухрядную цепь, тогда хорошим вариантом будет ролико-звеньевая цепь, которая также более надежна.

ГРМ Патриота с мотором ЗМЗ 409 включает в себя следующие элементы:

1. Шестерня коленвала;
2. Пластиковый башмак натяжения цепи;
3. Гидронатяжитель;
4. Так называемая «верхняя» цепь;
5. Большая ведомая шестерня промвала;
6. Маленькая ведущая шестерня промвала;
7. Опора болта башмака;
8. Еще один башмак для натяжки цепи;
9. Еще один гидронатяжитель;
10. Шумоподавительная шайба;
11. «Нижняя» цепь;
12. Специальная метка на корпусе зубчатого колеса;
13. Штифт;
14. Звезда распредвала впускных клапанов;
15. «Успокоитель» цепи верхний;
16. Звезда распредвала выпускных клапанов;
17. Штифт;
18. Еще одна метка на корпусе зубчатого колеса;
19. Верхняя плоскость ГБЦ;
20. Средний «успокоитель» цепи;
21. Нижний «успокоитель» цепи;
22. M1, M2 — метки на корпусе блока цилиндров.

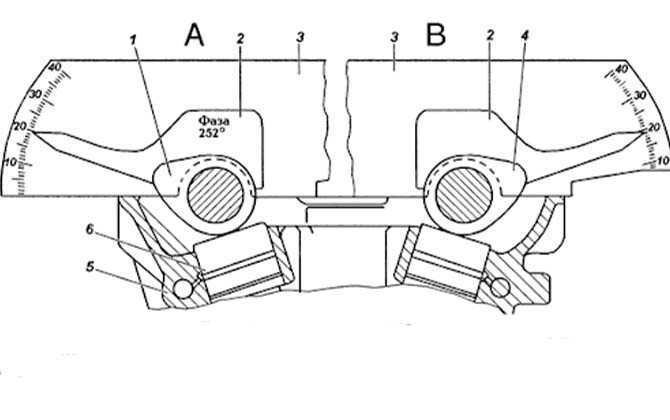

Установка фаз ГРМ двигателя ЗМЗ 409 по транспортиру

Впуск до установки 23 градуса

Выпуск до установки 17,5 градусов

На пробеге 47 тыс. км выставил фазы ГРМ более точно по транспортиру, хотя в принципе до установки углы были в пределах нормы.

Так как до этого поворачивал впускной распредвал на один зуб по часовой, в результате чего тяга и расход пришли в норму.

Заодно с установкой фаз ГРМ поменял прокладку под крышкой клапанов, потому, что в свечных колодцах появилось масло. В колодце 4 цилиндра много масла скопилось, в остальных небольшие потеки.

После вскрытия померил, какие углы были. Получились: впуск 23 градуса; выпуск 17,5 градусов. Примерный диапазон допустимых углов для впуска 18-23, для выпуска 17-22, так что мои углы укладывались в диапазон, и машина ехала достаточно хорошо. До поворота впускного распредвала на зуб, угол похоже был 16-17 градусов, что и привело к падению тяги и повышенному расходу.

Впуск после установки 21,5 градуса

Выпуск после установки 20,5 градуса

Звездочки распредвалов пришлось рассверлить по шаблону, хорошо, что взял 3 сверла диаметром 6,1мм, потому как после сверления 3 отверстий сверло тупилось и не хотело сверлить. В идеале надо 4 сверла брать. Сверлились звезды, тяжело. Значит они не сырые. При сверлении зажимал звезды с шаблоном в тиски.

На всю работу ушло 5 часов. Долго провозился с установкой нужного угла на выпускном распредвале, с впускным было уже намного проще. Переднюю крышку ГБЦ не снимал. На выпускном распредвале пришлось подбирать отверстие методом «научного тыка».

В итоге звезда выпускного распредвала встала на отверстие -7 град 30 мин, а впускного на отверстие -2 град 30 мин. В результате работы получились такие углы установки распредвалов: впуск 21,5 градуса, выпуск 20,5 градусов.

После установки углов поставил гидронатяжитель, прокрутил коленвал на 4 оборота и произвел контрольный замер углов. После прокрутки коленвала углы не изменились.

Расход на холостых до установки

Расход на холостых после установки

Когда все собрал, проехался по городу. Машина теперь разгоняется ощутимо резвей. Потом вдруг стали плавать холостые обороты от 750 до 850. Остановился, открыл капот и слышу — двигатель тарахтит как дизель.

Поехал в гараж с твердой уверенностью о необходимости переставить все фазы как было. Но по приезду в гараж, обнаружил, что тарахтение пропало. Похоже, что в клапан гидронатяжителя что-то попало, и он не мог нормально натягивать цепь.

Расход на холостых вырос с 1,4л/ч до 1,6л/ч, расход на сотню буду смотреть, как изменится.

Через несколько дней продолжил тестирование новых фаз. По городу очень хорошо тянет, ощутимо лучше, чем было.

По сухой трассе, после 100км/ч, вроде, также как было, хотя в понедельник по мокрой трассе как то после 120 вяло разгонялась, видимо или встречный ветер был или ЭБУ не адаптировался под новые фазы. После установки новых фаз через БК делал сброс адаптации ЭБУ.

Сегодня даже получилось замерить разгон до 100км/ч, по БК получилось 18,9с, хотя раньше все время не укладывался в 20 с., а если больше 20 с. то БК не показывает время. Разгонялся с 1 до 3 передачи.

Тема на Форуме>>>

Установка 406 двигателя на газель

Хочу описать процесс установки данного мотора на а/м Газель старого образца. В ходе установки столкнулся с некоторыми вопросами на которые не смог найти ответов, но в ходе размышлений неприятности были устранены. Может кому- нибудь будет полезна данная информация.

По счастливой случайности в моих руках оказалась волга с 406 перебраным мотором, который за всего за 15 тысяч согласились мне продать, причем предварительно я покатался на машине и меня все устраивало. Итак первым делом начался разбор Волги.

В итоге я вынул двигатель в таком виде

Единственный штекер, отсоединенный от проводки Волги, оказался разъем блока управления двигателем

Я этот разъем не использовал и провода идущие от него к датчикам убрал из системы, так как точно такие же провода уже идущие на приборную панель у меня уже были и расположены, причем так же с левой стороны, датчики абсолютно одинаковые, просто подключаем родные провода.

Сцепление на 406 моторе с другой стороны в отличие от 402. Пришлось покупать новую трубку( приблизительно метр ) и прокладывать на другую сторону.

место для бензонасоса и топливного фильтра выбрал такое:

Вот и появилось свободное время описать процесс смены двигателя. Машинка 1999 г. выпуска досталась мне с 402 двигателем. По звукам было понятно, что в двигателе куча лишних гаек и болтов. Так и ездил мучаясь. По случаю подвернулся 406 двигатель. Сама машина пошла в утиль. Сколько пробег и как работал движок раньше, не знаю. Было принято решение капиталить 406, и ставить его вместо своего 402. Итак, что нужно снять с донора: — сам двигатель с навесным (генератор, стартер и тд) — ЭБН с креплением — шланги с пружинами если они не сгнили, трубки бензопровода, трубки сцепления (от главного до рабочего) — РЦС, вместе со шлангом и кронштейном крепления шланга к кузову — косу МИКАС, а так же по возможности остальную проводку — радиатор охлаждения, вентилятор — и другое что еще послужит и подождет замены.

После полной разборки 406 двигателя началось отмывание деталей. Далее блок, коленвал, головка, поршни в сборе были отданы на расточку. На удивление коленвал был даже в допусках и его не трогали. Работа заняла меньше недели, обошлась в 10 000 рублей. На выходе я получил: расточенный блок, в него поршни, новые пальцы в расточенные шатуны, новые кольца, новые коренные и шатунные вкладыши, шлифованную головку, собранную с новыми клапанами. Все это дело было залито маслом и отложено до новогодних каникул.

Двигатель ЗМЗ 406 впервые был установлен на автомобиль «Волга» в 1994 году в качестве опытного экземпляра, а разработан гораздо раньше. С тех пор у мотора было множество различных модификаций, он зарекомендовал себя как надежный силовой агрегат, обладающий отличными техническими характеристиками. Первые модели «Газели», которые пошли в серию с того же 1994 года, поначалу комплектовались хорошо проверенным мотором ЗМЗ 402.

Так выглядит установленный на Газель двигатель ЗМЗ 406

Стандартные болезни 406

Владельцы карбюраторных версий ДВС модели 406 жалуются на:

• различные капризы этих модификаций;
• слабая цепь газораспределительного механизма, которая к тому же сгибает клапана при обрыве;
• стучащие гидрокомпенсаторы. Срок службы их всего 50 тысяч километров;
• страдающие маслосъемные кольца. После того как они залягут двигатель начинает жрать масло в больших количествах.

Все эти проблемы приводят к постоянному слежению автовладельцев за мотором. Страдают и другие детали на карбюраторных версиях. Инжекторные в некотором роде по мощней и долговечней предыдущих моделей. Однако и они не выносят сильного перегрева. В этом случае головка блока цилиндров полностью выходит из строя.

Чтобы лучше понять недостатки и как от них избавиться поближе рассмотрим карбюраторную версию движка.

Похожая статья М273 двигатель Мерседес: основные проблемы и отзывы по мотору

Перегрев

Если вовремя не чистить радиатор, то возможен перегрев двигателя ЗМЗ 406. В таком случае необходимо разобрать движок и почистить всю систему охлаждения. Бывает так, что ломается помпа, которая перекачивает охлаждающую жидкость. Она подлежит замене.

Из-за перегрева страдает головка блока цилиндров. Чаще всего приходит в негодность прокладка головки. ЗМЗ 406 вообще боится перегрева при движении во время летней жары в пробках.

Расход масла

У двигателей модели ЗМЗ 406 с инжектором частенько повышается расход смазывающих средств. Это происходит из-за подтекания масляного фильтра или залегания маслосъемных колец.

Из-за замены деталей на запасные низкого качества двигатель не сможет долго прослужить. Поэтому рекомендуется менять на элементы заграничного производства.

Тяговые характеристики

Неустойчивая работа двигателя внутреннего сгорания происходит из-за подсоса воздуха или попадания воды в топливный бак мотора модели ЗМЗ 406. Потребуется замена прокладок и сальников.

Если обнаружена вода в топливной смеси, то необходимо слить бензин с бака. Затем тщательно просушить его.

Система зажигания

На карбюраторных и инжекторных двигателя ЗМЗ 406 страдают свечи и катушки. Необходимо не доводить до перегрева катушек зажигания. Если температура достигнет 150 градусов, то устройство выйдет из строя навсегда.

Если потерта изоляция, то возможно попадание влаги на катушку зажигания или свечи, на провода.

Стук в двигателе

Стук мотора происходит из-за поломки гидрокомпенсаторов в блоке цилиндров. Другой проблемой стука могут быть:

• поломка поршня в цилиндре;
• неисправность клапанов;
• вышел из строя распредвал в ГБЦ;
• поломка коромысла.

Стук поршней считается наиболее опасным. Поэтому, если слышите стук в двигателе, то лучше сразу везти машину в сервис-центр. Там определят причину и исправят ее.

Отличительные особенности силовых установок

Учитывая, что одна силовая установка пришла на смену другой с целью модернизации, можно сделать вывод: основное отличие 405 двигателя от 406 в том, что он более современный и качественный. Однозначного ответа на вопрос: «Какой мотор лучше 405 или 406?» нет, каждый из них имеет свои особенности. В чем разница между сериями, видно из следующего сравнения:

Первое, на что можно обратить внимание, ЗМЗ 405 отличается от 406 системой питания. Так, 406 использует в своей конструкции карбюратор, в 405 система лучше — инжектор.
Моторы отличаются объёмом: 406 силовая установка имеет 2,28 литров, тогда как 405-я немного больше — 2,46 литра.
Обороты обоих агрегатов одинаковы — 5200 мин-1. Тем не менее, мощность 405 установки больше — 150 л.с

против 145 л.с. у 406 мотора;
Благодаря наличию инжектора, двигатели семейства 405 легче заводятся и имеют меньший расход топлива. Именно экономичность и простота завода сделали эту силовую установку популярной среди пользователей автомобилей ГАЗ.
Не смотря на больший расход топлива, карбюратор 406 модели обладал высокой надёжностью и ремонтопригодностью.
Различаются и диаметры цилиндров: 92мм. у 406-го и 95,5 мм. у 405-го.

Тем не менее, мощность 405 установки больше — 150 л.с. против 145 л.с. у 406 мотора;
Благодаря наличию инжектора, двигатели семейства 405 легче заводятся и имеют меньший расход топлива. Именно экономичность и простота завода сделали эту силовую установку популярной среди пользователей автомобилей ГАЗ.
Не смотря на больший расход топлива, карбюратор 406 модели обладал высокой надёжностью и ремонтопригодностью.
Различаются и диаметры цилиндров: 92мм. у 406-го и 95,5 мм. у 405-го.

Кроме всего вышеперечисленного, силовые установки имеют ряд отличий в конструкции блока. В 405 модели имеются характерные поперечные прорези, шириной 2 мм. между цилиндрами в системе охлаждения. Сделано это с целью улучшения теплового отвода от стенок цилиндров. На практике, такая конструктивная особенность ведёт к снижению жёсткости верхней плиты блока.

На вопрос: «Какой двигатель надёжной?» нельзя чётко выделить лидера. Обе модели заслуживают похвал, за простоту и надёжность конструкции. К сожалению, в наши дни, 406 серия моторов уже не устанавливается на автомобили ГАЗ и УАЗ, производитель автомобилей отдал предпочтение более современному агрегату.

Установка инжекторного двигателя

Переделка на 406-ой двигатель инжектор уже будет немного сложнее – дополнительно придется устанавливать электрический бензонасос, приспосабливать новый корпус воздушного фильтра.

Установка электрического бензонасоса на мотор ЗМЗ 406

Если не заморачиваться с установкой электробензонасоса внутри топливного бака, то монтаж его не доставит больших хлопот. Лучше купить выносной бензонасос фирмы Bosch, он будет гораздо надежнее ГАЗовской детали. Монтируется насос под днищем около бензобака – его необходимо врезать в топливопровод и протянуть к клеммам на моторчике два провода. Один из проводов должен быть массовым, другом – с питающим напряжением 12 Вольт. Питание подается через реле, так что реле тоже придется купить и где-нибудь закрепить на автомобиле.

Комплектация электрического бензонасоса

Сравним ЗМЗ или УМЗ? Какой двигатель лучше?

Сравнивая что лучше, ЗМЗ или УМЗ, стоит, в первую очередь, сравнить их надежность:

Ресурс двигателя: поначалу ЗМЗ 405 обыгрывал Ульяновский мотор чуть ли не в 3 раза, к 2021 году ресурс 405 по отзывам газелистов — 400000 км пробега, 4216 — 200000 км пробега.

Мощность: у 405 140 лс, у 4216 106 лс на низких оборотах ульяновский движок даже чувствует себя немного по лучше

Цена сравним сколько стоит тот и другой мотор? 405 двигатель стоит 121000 рублей без скидки, 4216 от 145000 рублей

Расход топлива у моторов примерно одинаковый

Внедрение на Газель «Бизнес» с дизельного Cummins ISF 2.8, выпрямило спрос на новые автомобили, но новая Газель с 405 двигателем — теперь также пользуется большим спросом, несмотря на существенное удорожание авто и трудностями с переоборудованием в ГИБДД. Сейчас замена двигателя на ГАЗели — важный шаг который многие планируют заранее, японские моторы запретят в ближайшее время, остается только 2 варианта оставить двигатели УМЗ или Камминс либо поменять их на — ЗМЗ 405 или ЗМЗ 409.

На все вопросы по поводу замены двигателя Вам ответят наши специалисты по телефонам:

+7

+7

Как выставить метки ГРМ 409 УАЗ Патриот

Само выставление меток ГРМ происходит после того, как механизм будет собран. Предварительно цепь, металлические шестерни и другие детали смазываются моторным смазывающим средством.

В первую очередь прессуется шестеренка на коленчатый вал. Это обязательное условие. Потом проворачивают коленчатый вал до тех пор, пока метка на нем не встретится с меткой блока цилиндров. Первый цилиндр должен находится в верхней мертвой точке. Коленвал вращается по часовой стрелке. С помощью индикатора определяют правильное расположение меток.

Где расположена цепь

Одна цепь ГРМ находится вверху газораспределительного механизма, вторая – внизу. Такое расположение цепей ГРМ на ЗМЗ 409 позволяет добиться оптимальной работы силового агрегата.

Если не следить за чистотой натяжителей и успокоителей, то это приведет к тому, что цепь будет проскакивать через зубцы. К тому же через 80 000 километров устройство имеет свойство растягиваться.

Признаки поломки газораспределительного механизма

Признаками поломки газораспределительного механизма являются следующие симптомы:

• снижение мощности движка;
• выстрелы в глушитель;
• появление шумов;
• работа с перебоями;
• провалы в работе холодного движка.

Если вы заметили вышеописанные симптомы, то следует обратиться в сервис-центр для выявления проблемы и решения ее.

Установка распредвалов по меткам

Чтобы установить распредвалы по меткам, необходимо сделать следующее:

1. После того как установят поршень первого и четвертого цилиндра в ВМТ, вращают шкив распредвала.
2. Вначале находят положение, когда между кулачком распредвала и толкателем клапана четвертого цилиндра можно вставить тонкий щуп.
3. Затем вращают распределительный вал в другую сторону до тех пор, пока не удастся сделать описанное в третьем пункте.
4. Эти же действия проводят с выпускным валом.

Необходимо поймать идеальную фазу, чтобы подача смеси и ее выхлоп происходили без задержек или опережений горючего, воздуха или масла.

Теперь поговорим о том, какой должна быть идеальная фаза.

Идеальная фаза

Идеальная фаза помогает добиться максимальной мощности движка. Работа силового агрегата будет эластичной как на малых, так и на больших оборотах. Расход горючего в результате правильного выставления меток ГРМ понизится. К тому же идеальная фаза увеличит срок службы силового агрегата.

Метки ГРМ и затяжка

После установки меток ГРМ на двигателе проводят затяжку звездочек, распредвалов. Затяжка должна производится с помощью динамометрического ключа. Сила, с которой опытный механик затягивает болты, равна указанной в мануале к двигателю.

Болты на крышках затягиваются с силой 1 кгс/м. Это тоже является обязательным условием при затяжке.

Замена расходника

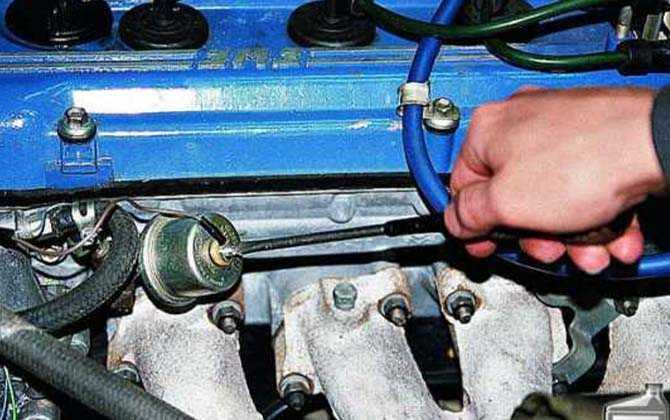

Работы нужно осуществлять только при остывшем моторе. Перед проведением основных работ следует демонтировать радиатор. Снимаем шланг, подающий охлаждение на помпу, ослабив крепящий его хомут. Демонтируем крышку, закрывающую блок цилиндров, открутив 4 крепежных болта. Снимаем водяной насос. Теперь необходимо демонтировать датчик синхронизации коленвала и его шкив. Снимаем кожух цепного натяжителя. Снимается он вместе с прокладкой

При демонтаже кожуха следует соблюдать осторожность, так как на него давит пружина натяжителя. Извлекаем натяжитель. Таким же образом снимаем и натяжитель, воздействующий на нижнюю цепь

Таким же образом снимаем и натяжитель, воздействующий на нижнюю цепь.

Теперь можно снимать кожух цепи. Для этого придется открутить 7 болтов

Снимать его нужно осторожно, надо стараться не повредить прокладки. Теперь снимаем верхний и нижний рычаги натяжителя вместе с шестеренками. Снимаем цепной успокоитель, который крепится двумя болтами

Демонтируем шестеренки распредвалов, которые болтами крепятся к фланцам

Снимаем цепной успокоитель, который крепится двумя болтами. Демонтируем шестеренки распредвалов, которые болтами крепятся к фланцам.

Воспринимая следующую информацию, ориентируйтесь на фото, размещенное ниже, так как здесь будет приводиться нумерация необходимых деталей. Выворачиваем болты (2) и поднимаем успокоитель верхней цепи. Отгибаем стопрную пластину (6) и выкручиваем болты (5). Промежуточный вал нужно зафиксировать, чтобы он не проворачивался. Для этого следует вставить отвертку в отверстие (3). Теперь извлекаем шестеренку (4), вставив для этого тонкую отвертку между ней и шестеренкой (4). Теперь извлекаем шестерню (4) и вынимаем цепь, которую для этого следует потянуть вверх. Теперь снимаем шестерню (3) и извлекаем нижнюю цепь.

Теперь ориентируемся на следующий снимок ниже. Снимаем втулку (1), после чего извлекаем шестеренку (2). Придется снять еще и резиновый уплотнитель. Теперь спрессовываем шестеренку (2) и извлекаем зубчатые колеса. Для этой цели можно использовать специальный съемник.

После демонтажа шестерни следует вымыть в бензине и протереть тряпкой. Вполне возможно, что шестерни тоже придется заменить. Это будет необходимо, если на них будут замечены сколы или трещины. Скорее всего, успокоители тоже надо будет менять, так как пластмасс – материал хрупкий. Проверьте также состояние натяжителей. Их приходится менять, если на зубьях звездочек присутствуют сколы.

Если вы снимали шестеренку коленвала, то, собирая механизм, ее придется напрессовать на коленвал. После этого ставим уплотнитель и втулку

Обратите внимание на совмещение меток. Коленвал следует повернуть таким образом, чтобы отметка (1) (смотрим фото ниже) на коленвале сошлась с отметкой (2), расположенной на блоке цилиндров. Поршень главного цилиндра в этом случае должен занять положение ВМТ

Устанавливаем успокоитель (4). Болты (3) пока сильно закручивать не стоит. Теперь берем цепь (5), смазываем ее и надеваем на шестеренку коленвала

Поршень главного цилиндра в этом случае должен занять положение ВМТ. Устанавливаем успокоитель (4). Болты (3) пока сильно закручивать не стоит. Теперь берем цепь (5), смазываем ее и надеваем на шестеренку коленвала.

Надеваем цепь на основную шестеренку (1) (фото ниже) и на промежуточный вал (2)

Обратите особое внимание на то, чтобы метка (4) сошлась с меткой (5). В это время участок цепи, находящийся на успокоителе, (3) должен быть натянут. Теперь затягиваем все открученные болты и проверяем совмещение отметок еще раз

Для этого необходимо натянуть цепь, надавив на натяжитель

Теперь затягиваем все открученные болты и проверяем совмещение отметок еще раз. Для этого необходимо натянуть цепь, надавив на натяжитель.

Предварительно смазав верхнюю цепь, надеваем ее на главную шестеренку промежуточного вала. Ее придется просунуть в отверстие, которое расположено в головке блока цилиндров. Вставляем основную шестеренку и, прокрутив коленвал вправо, надеваем на нее цепь. Натягиваем цепь, проворачивая распредвал против часовой. Все остальные узлы должны быть собраны в той последовательности, в которой они были разобраны.

Как видите, ничего особенного сложного здесь нет, у вас все обязательно получится.

Основные неполадки и ремонтопригодность

Двигатель вполне ремонтопригоден, как и вся продукция Заволжского завода. Коленчатый вал поддается шлифовке, блок цилиндров можно расточить. Чугунная головка уже не так чувствительна к некачественному антифризу.

Как и многие современные силовые агрегаты, данный мотор требует лишь качественного масла. Конструкция его сделана таким образом, что сам агрегат стал сильно привередлив. Многие водители часто жалуются на повышенный расход масла на таких двигателях.

Ремонт 406 двигателя — дело затратное и очень серьезное. Многие автолюбители предпочитают отдавать его специалистам. Однако все работы по ремонту этого агрегата подробно расписаны во множестве статей и книг.

Обслуживание двигателя ЗМЗ и схема замены

В отличие от УМЗ, за заволжскими моторами проще ухаживать. Ведь залогом комфортного использования агрегата может быть заливка чистого топлива и остальных технических жидкостей. На износоустойчивость двигателя ЗМЗ ГАЗелей Некст и Бизнес также влияет качество обслуживания.

Стоит постоянно отслеживать:

Если выполнять всё правильно и следовать этим рекомендациям, то вы еще не скоро вспомните о необходимости починки двигателя.

Как происходит замена

Сам процесс замены проходит в несколько этапов. Во-первых, устанавливается новое периферийное оборудование: стартер, насос, рулевой усилитель. Во-вторых, переделываются жизненно важные системы автомобиля: выхлопа газов и охлаждения. Электрик проводит соединительные работы с проводкой, и этап сборки считают оконченным.

Для покупки двигателя ЗМЗ обращайтесь в торговый дом «ГАЗавто». На стоянке у нас обеспечено наличие коммерческих автомобилей различных сборок. Перед покупкой нашими консультанты расскажут о плюсах двигателя перед УМЗ, а также ознакомят вас с ценой.

Подключение высоковольтных проводов ЗМЗ 405, ЗМЗ 406

Двигатели ЗМЗ карбюраторный и Евро-2 оснащены системой зажигания DIS (Double Ignition System).

В системе DIS используются катушки зажигания с двумя высоковольтными проводами. Каждая катушка работает с соответствующей парой цилиндров.

Первая катушка работает с 1 и 4 цилиндрами, вторая катушка работает с 2 и 3 цилиндрами.

Как подключить катушки зажигания?

Катушка зажигания 1 и 4 цилиндров расположена ближе к впускному коллектору, катушка 2 и 3 цилиндров ближе к выпускному коллектору.

Низковольтные провода катушек обязательно подключать к катушке парой. Пара проводов на катушку 1-4 немного короче пары проводов на катушку 2-3.

Внутри пары неважно, на какой контакт какой подключается провод – катушки неполярные. Так же внутри пары не важно, какой высоковольтный провод идет на какой цилиндр. Рассмотрим на примере (смотрите фото)

Рассмотрим на примере (смотрите фото)

Управление катушкой 1 (1 и 4 цилиндры) – зеленый и желтый провода. Эта пара подключается строго к катушке 1 и 4 цилиндров!

Низковольтная цепь – полярность не важна – можно подключить:

Вариант 1: Верхний контакт катушки – желтый, нижний контакт – зеленый.

Вариант 2: Верхний контакт катушки – зеленый, нижний контакт – желтый.

Высоковольтные выходы – полярность не важна – можно подключить:

Вариант 1: Верхний вывод на 1 цилиндр, нижний выход на 4 цилиндр.

Вариант 2: Верхний вывод на 4 цилиндр, нижний выход на 1 цилиндр.

Управление катушкой 2 (2 и 3 цилиндры) – голубой и желтый провода. Эта пара подключается строго к катушке 2 и 3 цилиндров! Далее – аналогично паре 1-4 – полярность внутри пары не важна.

Определяющим фактором при подключении пар низковольтных и высоковольтных проводов к соответствующей катушке зажигания является правильность их трассировки. Провода не должны быть сильно натянуты, сильно перегибаться, не должны тереться о неподвижные части двигателя и другие провода.

Еще статья о высоковольтных проводах ЗМЗ 405, 406 — прочтите, чтобы не повторить эту ошибку.

Очень часто владельцы Газелей при замене силовых агрегатов с карбюраторных версий на инжекторные, сталкиваются с необходимостью замены электрической проводки в автомобиле, поскольку существуют серьезные различия в электрической схеме.

Однако, не всегда полная замена оправдана, поскольку ремонт не затрагивает другие электрические устройства кроме системы зажигания и впрыска топлива.

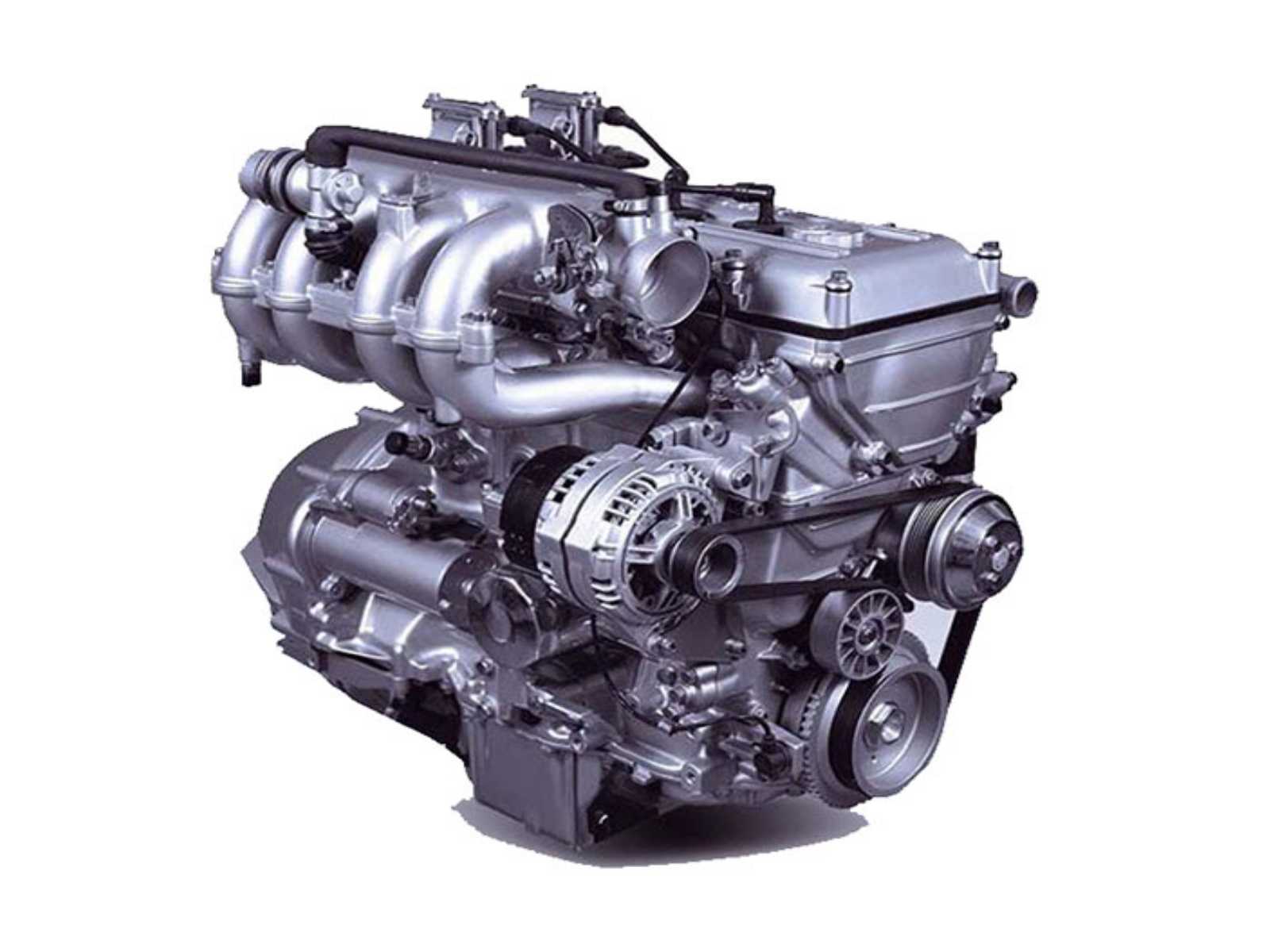

Технические характеристики ЗМЗ 406 2,3 л/100 л. с.

Впервые в двигателе производителя ЗМЗ были использованы несколько передовых для того времени технических решений:

• два впускных и два выпускных клапана на цилиндр;
• электронные системы зажигания и впрыска;
• схема газораспределительного механизма DOCH с двумя верхними распредвалами;
• гидротолкатели вместо регулировки теплового зазора клапанов прокладками.

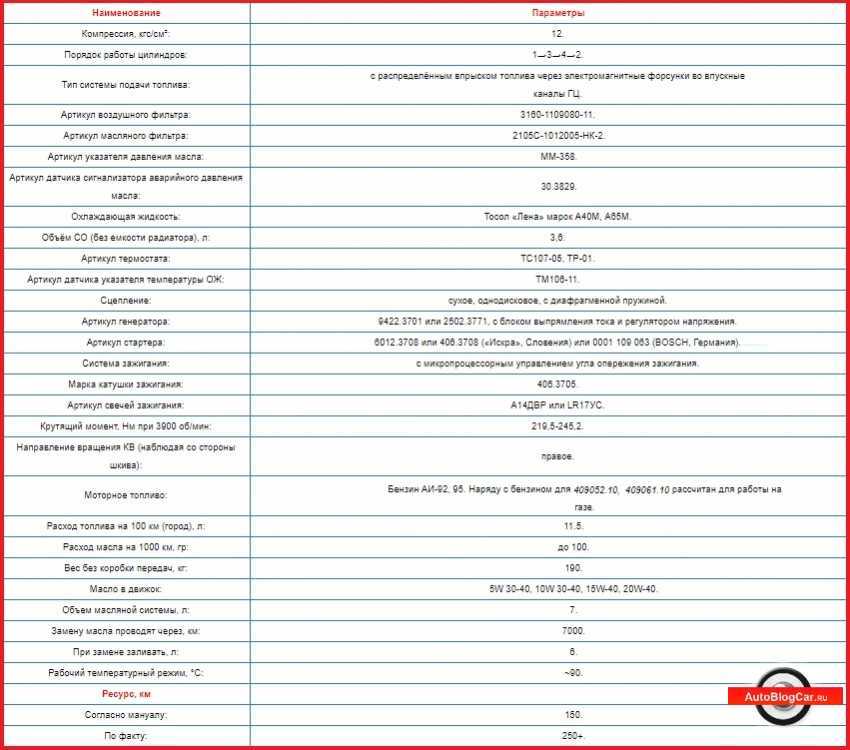

После внесенных изменений технические характеристики ЗМЗ 406 соответствуют приведенным в таблице значениям:

Изготовитель	ЗМЗ
Марка ДВС	406
Годы производства	1997 – 2008
Объем	2286 см 3 (2,3 л)
Мощность	73,55 кВт (100 л. с.)
Момент крутящий	177/201 Нм (на 4200 об/мин)
Вес	192 кг
Степень сжатия	9,3
Питание	инжектор/карбюратор
Тип мотора	рядный бензиновый
Зажигание	коммутаторное
Число цилиндров	4
Местонахождение первого цилиндра	ТВЕ
Число клапанов на каждом цилиндре	4
Материал ГБЦ	сплав алюминиевый
Впускной коллектор	дюралевый
Выпускной коллектор	литой чугунный
Распредвал	2 шт. схема DOCH
Материал блока цилиндров	чугун
Диаметр цилиндра	92 мм
Поршни	оригинальные
Коленвал	облегченный
Ход поршня	86 мм
Горючее	АИ-92/А-76
Нормативы экологии	Евро-3/Евро-0
Расход топлива	трасса – 8,3 л/100 км смешанный цикл 11,5 л/100 км город – 13,5 л/100 км
Расход масла	максимум 0,3 л/1000 км
Какое масло лить в двигатель по вязкости	5W30, 5W40, 10W30, 10W40
Какое масло лучше для двигателя по производителю	Liqui Moly, ЛукОйл, Роснефть
Масло для ЗМЗ 406по составу	зимой синтетика, летом полусинтетика
Объем масла моторного	6,1 л
Температура рабочая	90°
Ресурс ДВС	заявленный 150000 км реальный 200000 км
Регулировка клапанов	гидротолкатели
Система охлаждения	принудительная, антифриз
Объем ОЖ	10 л
Помпа	с пластиковой крыльчаткой
Свечи на ЗМЗ 406	отечественные А14ДВРМ или А14ДВР
Зазор свечи	1,1 мм
Цепь ГРМ	70/90 с башмаком или 72/92 со звездочками
Порядок работы цилиндров	1-3-4-2
Воздушный фильтр	Nitto, Knecht, Fram, WIX, Hengst
Масляный фильтр	с обратным клапаном
Маховик	7 отверстий со смещением, 40 мм внутренний диаметр
Болты крепления маховика	М12х1,25 мм, длина 26 мм
Маслосъемные колпачки	Goetze, светлые впускные, темные выпускные
Компрессия	от 13 бар, разница в соседних цилиндрах максимум 1 бар
Обороты ХХ	750 – 800 мин -1
Усилие затягивания резьбовых соединений	свеча – 31 – 38 Нм маховик – 72 – 80 Нм болт сцепления – 19 – 30 Нм крышка подшипника – 98 – 108 Нм (коренной) и 67 – 74 (шатунный) головка цилиндров – три стадии 40 Нм, 127 – 142 Нм + 90°

Заводской мануал содержит более точное описание параметров:

• ЗМЗ 4063.10 – карбюратор, степень сжатия 8 для эксплуатации на топливе А-76, мощность 110 л. с., крутящий момент 186 Нм, вес 185 кг;
• ЗМЗ 4061.10 – карбюратор, степень сжатия 8 под бензин А-76, мощность 100 л. с., крутящий момент 177 Нм, вес 185 кг;
• ЗМЗ 4062.10 – инжектор, степень сжатия 9,3 под топливо АИ-92, мощность 145 л. с., крутящий момент 201 Нм, вес 187 кг.

Двигатель 406: характеристики

Итак, как уже было сказано, это бензиновый 4-тактный рядный мотор. Диаметр цилиндра составляет 90 мм. Цилиндры имеют объем в 2,3 л. Степень сжатия двигателя составляет 9,3. Цилиндры работают в порядке 1-3-4-2. Коленчатый вал вращается в правую сторону. Мощность, на которую способен этот мотор, составляет 110 л. с. Двигатель работает на 92-м бензине. Система питания осуществляется посредством впрыска в трубу.

Система смазки в данном агрегате комбинированная. Масло разбрызгивается на детали трения принудительно, под давлением. Охлаждение мотора — жидкостное, принудительное.

Нужна Газель с двигателем ЗМЗ?

Отправьте заявку на просчёт.

Когда в 2010 году автозавод представил рестайлинговую Газель-Бизнес, мы узнали, что двигатель ЗМЗ-405 больше не поставляется на конвейер. Вместо него пришёл УМЗ-4216 производства дочернего предприятия дивизиона ГАЗ. Модель 4216 за 6 лет службы на Газелях дорабатывали 4 раза. В 2014 году появился бензиновый Эвотек — УМЗ, который модернизировали в Корее. Эвотек избавился от характерных черт УМЗ — перегрева, стука клапанов и подтекания масла. Он расходует на 10% меньше ГСМ при сохранении мощности в 106,8 л. с.

Несмотря на эти факты, покупатели любят двигатель ЗМЗ за его приёмистость, ресурс в 350 000 км и скромный аппетит 12–14 л/100 км. Расходные материалы и запасные части на ЗМЗ стоят недорого и продаются в городских и сельских магазинах.

Что с ЗМЗ-405?

Замена двигателя на ЗМЗ-405 доступна владельцам Газелей, которые выпущены ранее 2021 года.

Новые автомобили с 2021 г. должны соответствовать нормам Евро-5. Силовой агрегат ЗМЗ-405 сответствует нормам Евро-4. Поэтому на новые Газели мы ставим двигатель ЗМЗ-409 Евро-5, мощностью 120 л. с.

Сколько стоит замена двигателя?

Замена двигателя на ЗМЗ-405 стоит от 210 000 рублей.

Замена двигателя на ЗМЗ-409 стоит от 280 000 рублей.

Как это происходит:

• Меняем силовой агрегат УМЗ на ЗМЗ;
• Ставим новое навесное оборудование: генератор, стартер, насос ГУР и пр.;
• Переделываем систему выпуска отработавших газов;
• Перепроводим систему охлаждения;
• Соединяем электропроводки штатного электроборудования кабины и новой проводки двигателя;
• Оформляем переоборудование в ГАИ с внесением изменений в ПТС. Для новых автомобилей это бесплатная опция. Для автомобилей заказчика бесплатно выдаётся пакет документов для самостоятельной перерегистрации.

На выходе вы получите автомобиль с новым «сердцем» и новым характером, подготовленный для законной эксплуатации.

Источник
