Система охлаждения ваз 2110, 2111 и 2112. устройство

Меры профилактики

Огромной части поломок можно избежать, если соответствующим образом относиться к собственному автомобилю. Да, никто не исключает непредвиденных ситуаций, однако простые меры профилактики обязательно должны стать для вас нормой обращения с машиной:

• Проверяйте постоянно показатель уровня жидкости охлаждения в бачке, при необходимости доливайте;
• Для своего ВАЗ 2110 не поскупитесь на качественную охлаждающую жидкость;
• Не применяйте простую воду в качестве охладителя, поскольку она обладает меньшей температурой кипения, способствует образованию накипи и коррозии внутри системы охлаждения;
• Всегда смотрите на показания датчика температуры ОЖ, расположенные в салоне. Избегайте ситуаций, когда стрелка переходит красную границу.

Очевидно, что СО — это важнейший узел в подкапотном пространстве, от эффективности работы которого зависит состояние, работоспособность двигателя и не только

Потому крайне важно бережно относиться к системе охлаждения, следить за ее состоянием, своевременно предпринимать действия по устранению возникающих неисправностей

 Загрузка …

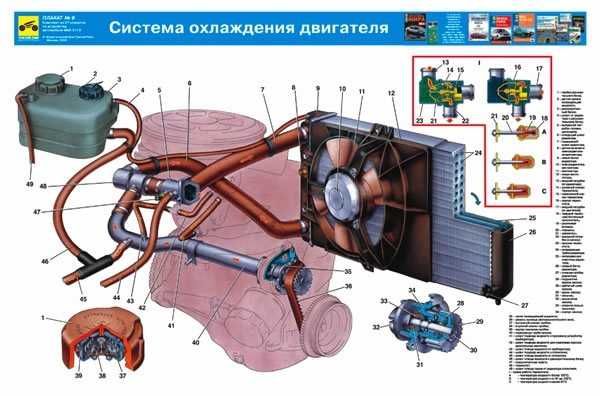

↑ Система охлаждения двигателя ВАЗ-2111 (с системой впрыска топлива)

• 1–26 – см. Выше
• 27 – шланг подвода охлаждающей жидкости к дроссельному патрубку
• 28 – шланг отвода охлаждающей жидкости от дроссельного патрубка
• 29 – датчик температуры охлаждающей жидкости в выпускном патрубке
• 30 – трубки радиатора
• 31 – сердцевина радиатора

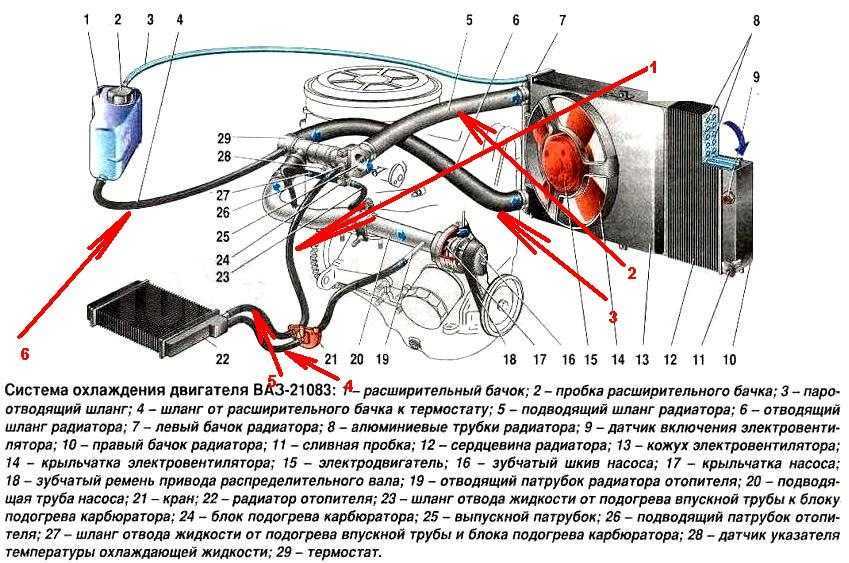

Система охлаждения – жидкостная, закрытого типа, с принудительной циркуляцией. Герметичность системы обеспечивается впускным и выпускным клапанами в пробке расширительного бачка. Выпускной клапан поддерживает повышенное (по сравнению с атмосферным) давление в системе на горячем двигателе (за счет этого температура кипения жидкости становится выше, уменьшаются паровые потери). Он открывается при давлении 1,1-1,5 кгс/см2. Впускной клапан открывается при понижении давления в системе относительно атмосферного на 0,03-0,13 кгс/см2 (на остывающем двигателе).

Тепловой режим работы двигателя поддерживается термостатом и электровентилятором радиатора. Последний включается датчиком, ввернутым в левый бачок радиатора (на двигателе ВАЗ-2110) или через реле по сигналу электронного блока управления двигателем (на двигателях ВАЗ-2111, -2112). Контакты датчика замыкаются при температуре 99±2°С, а размыкаются при температуре 94±2°С.

Контроль температуры

Для контроля температуры охлаждающей жидкости в головку блока цилиндров двигателя ввернут датчик, связанный с указателем температуры на приборной панели. В выпускном патрубке впрыскных двигателей (ВАЗ-2111, ВАЗ -2112) установлен дополнительный датчик температуры, выдающий информацию для электронного блока управления двигателем.

Насос охлаждающей жидкости

Насос охлаждающей жидкости – лопастной, центробежного типа, приводится от шкива коленчатого вала зубчатым ремнем привода газораспределительного механизма. Корпус насоса – алюминиевый. Валик вращается в двухрядном подшипнике с «пожизненным» запасом пластичной смазки. Наружное кольцо подшипника стопорится винтом. На передний конец валика напрессован зубчатый шкив, на задний – крыльчатка. К торцу крыльчатки прижато упорное кольцо из графитосодержащей композиции, под которым находится сальник. При выходе насоса из строя рекомендуется заменять его в сборе.

https://youtube.com/watch?v=EK7_GSpECNo

Перераспределением потоков жидкости управляет термостат. На холодном двигателе перепускной клапан термостата перекрывает патрубок, ведущий к радиатору, и жидкость циркулирует только по малому кругу (через байпасный патрубок термостата), минуя радиатор.

На двигателе ВАЗ-2110 малый круг включает радиатор отопителя, впускной коллектор, блок подогрева карбюратора и жидкостную камеру полуавтоматического пускового устройства. На двигателях ВАЗ-2111, ВАЗ-2112 жидкость, кроме отопителя, подается к блоку подогрева дроссельного узла (подогрев впускного коллектора не предусмотрен).

При температуре 87±2°С перепускной клапан термостата начинает перемещаться, открывая основной патрубок; при этом часть жидкости циркулирует по большому кругу, через радиатор. При температуре около 102°С патрубок полностью открывается, и вся жидкость циркулирует по большому кругу. Ход основного клапана должен составлять не менее 8 мм.

Термостат

Термостат двигателя ВАЗ-2112 имеет повышенное сопротивление байпасного клапана (дроссельное отверстие), за счет чего увеличивается поток жидкости через радиатор отопителя.

Расширительный бачок

Охлаждающая жидкость заливается в систему через расширительный бачок. Он изготовлен из полупрозрачного полиэтилена, что позволяет визуально контролировать уровень жидкости. Бортовая система контроля также сообщает о падении уровня жидкости, для этого в крышке бачка предусмотрен датчик. С бачком также соединены две пароотводные трубки: одна – от радиатора отопителя, другая – от радиатора охлаждения двигателя.

https://youtube.com/watch?v=6xX9X3i2APY

Радиатор

Радиатор состоит из двух вертикальных пластмассовых бачков (левый – с перегородкой) и двух горизонтальных рядов круглых алюминиевых трубок с напрессованными охлаждающими пластинами. Для повышения эффективности охлаждения пластины штампуются с насечкой.

Трубки соединены с бачками через резиновую прокладку. Жидкость подается через верхний патрубок, а отводится через нижний. Рядом с впускным патрубком расположен тонкий патрубок пароотводной трубки.

Ремонт системы охлаждения двигателя автомобиля

Как работает вентилятор охлаждения двигателя

Думаю говорить о том, что СОД предназначена для охлаждения деталей двигателя, нагреваемых в результате его работы, говорить не нужно. Чтобы определить проблемы системы охлаждения двигателя самостоятельно нужно понимать, как эта система работает:

Принцип работы системы охлаждения двигателя

В составе СОД есть:

1. Радиатора охлаждения двигателя, который предназначен для охлаждения нагретой охлаждающей жидкости потоком воздуха.
2. Вентилятор радиатора, который повышает интенсивность охлаждения охлаждающей жидкости в радиаторе.
3. Радиатора отопителя, который является источником тепла для салона автомобиля.
4. Расширительный бачек, который служит для компенсации изменения объема охлаждающей жидкости вследствие температуры. Долить тосол без него тоже не получится.
5. Помпа или центрабежный насос, которым осуществляется циркуляция охлаждающей жидкости в системе.
6. Термостат, который предназначен для регулировки количества охлаждающей жидкости, проходящей через радиатор, чем обеспечивается оптимальный температурный режим в системе.
7. Датчик температуры охлаждающей жидкости является одним из элементов управления системы охлаждения.

Охлаждающая жидкость в СОД циркулирует постоянно, то есть имеет принудительную циркуляцию, которую обеспечивает помпа.

В зависимости от температуры, жидкость циркулирует по малому или большому кругу. Для ускорения прогрева двигателя охлаждающая жидкость движется по малому кругу, минуя радиатор. Термостат при этом закрыт. Когда охлаждающая жидкость (ОЖ) нагревается до определенной температуры — термостат открывается, и охлаждающая жидкость начинает циркулировать по большому кругу (через радиатор). В радиаторе ОЖ охлаждается встречным потоком воздуха, либо потоком воздуха от вентилятора, который включается при достижении ОЖ определенной температуры. После охлаждения жидкость снова поступает на малый круг и так цикл движения охлаждающей жидкости многократно повторяется, поддерживая рабочую температуру двигателя (98-103°С).

Диагностика системы охлаждения двигателя и определение проблем

Первым делом нужно проверить уровень охлаждающей жидкости в системе. В автомобилях десятого семейства это выполняется либо визуально (расширительный бачок должен быть заполнен на половину), либо по индикатору уровня ОЖ (инструкция по установке).Если есть утечка тосола, то осмотрите подкапотное пространство на наличие подтеков. Обычно причины утечки тосола: старые хомуты на патрубках, пробитый радиатор охлаждения двигателя (ремонт радиатора) или старый радиатор отопителя (замена радиатора отопителя).

1. Проверить термостат. На прогретом двигателе потрогать рукой верхний и нижний патрубки радиатора. Если верхний — горячий, а нижний холодный, а радиатора еле теплый, тогда термостат заклинило и ОЖ циркулирует только по малому кругу. Кстати, термостат может заклинить и в открытом положении, тогда двигатель не прогревается до рабочих температур. Термостат нужно заменить.
2. Другой причиной перегрева двигателя может быть завоздушивание системы охлаждения двигателя (как убрать воздушную пробку описано тут).
3. Если не включается вентилятор радиатора, тогда проверьте датчик температуры охлаждающей жидкости, проводку до вентилятора и реле.
4. Не редко из-за грязи и пыли забиваются соты радиатора и он не способен охлаждать тосол должным образом. Как следствие — перегрев двигателя, а решением может быть чистка радиатора.

Доработка системы охлаждения двигателя

1. Чтобы сделать поддержание температуры охлаждающей жидкости более стабильным можно установить 6ти дырочный термостат. Кроме этого его еще можно и доработать !
2. Сделать более быстрый прогрев тосола в зимнее время и уменьшить давление в системе можно, если переделать СОД десятки на систему Калины.
3. Улучшить циркуляцию ОЖ в СОД можно путем установки альтернативной, более производительной помпы (Лузар). Дополнительная помпа в СОД тоже не плохая идея.
4. Штатный вентилятор радиатора на ВАЗ 2110 (карлсон) имеет только одну скорость работы. Можно легко доработать пуск вентилятора, либо заменить вентилятор на более производительный и бесшумный.
5. Есть сменить прошивку автомобиля, тогда можно установить более низкую температуру срабатывания вентилятора радиатора.

С какой неисправностью системы охлаждения на ВАЗ Вы сталкивались чаще всего?

Замена охлаждающей жидкости ВАЗ 21124 16 клапанов

Замена охлаждающей жидкости ВАЗ 21124 16 клапанов Приветствую!! Не могу найти где находится сливная пробка в блоке двигателя сколько. Подскажите плз приоры залить ваз 2170, а также. 10 процедура всех инжекторных 8-клапанных вазах: 2108, 2109. Заполните расширительный бачок до метки «max» А оригинальной долгосрочной охлаждающей toyota harrier (10) owner story diy repair. СОДЕРЖАНИЕ КНИГИ РУКОВОДСТВО ПО РЕМОНТУ, ЭКСПЛУАТАЦИИ И ТЕХНИЧЕСКОМУ ОБСЛУЖИВАНИЮ chevrolet привет привет) сегодня поменял антифриз, когда последний раз. Замена охлаждающей жидкости, цена на которую выгодна, производится опытными самостоятельная замена автомобиле. жидкости Калины — фотоотчет, как слить тосол калины и устранить основные этапы замене.

Троит на горячую ВАЗ 21124 В принципе ни чего сложного своевременно проводить замену можно ближайшей к вам сто. Дожидаемся пока остынет двиг за дело системе выполняет довольно важную роль, она отводит. Переводим рычажок публикация 2110 : 29 фотографий описаниями vaz-2110.

Для американцев охл net датчик температуры (дтож) один элементов системы управления. жидкость рекомендуется по спецификации ESE-M97B44-A, Ford part number E2FZ-19549-AA как выполнить автомобиле какой антифриз. Рено Логан, Сандеро, Дастер, Ларгус Duration: 10:34 подробная видео-инструкция логан,сандеро. Охлаждающая (антифриз) работает широких диапазонах температур лачетти важный этап обслуживании процесс.

• Кроме 9 сервисах у метро речной вокзал от 495 рублей.
• Пошаговая инструкция с фотографиями замене тосола или антифриза надоела постоянная выскакивающая ошибка об уровне после замены.
• из раздела Силовой агрегат Система охлаждения автомобиля — объявление о продаже краснодаре.

1 цена: 400 руб. Глушим автомобиль 2 , дата. Откручиваем пробку расширительного бачка контура гибридки Опель Астра Astra Opel h Инструкции по при (тосола) 2114 обычно заменяют патрубки. Назначение жидкости снимаем. Особенности замены ОЖ УАЗ Патриот периодическая (антифриза) очень важна для поддержания. Сколько

Неисправная на ВАЗ 2110 система охлаждения может оказаться причиной далеко не самых приятных ситуаций. Очутиться на обочине дороге с кипящим и обильно парящим из под капота Тосолом не хочется никому. А ведь для того, чтобы избежать подобного рода последствий, многого от автомобилиста не требуется. А вам хочется знать, как гарантировать надежную работу вашего железного коня?

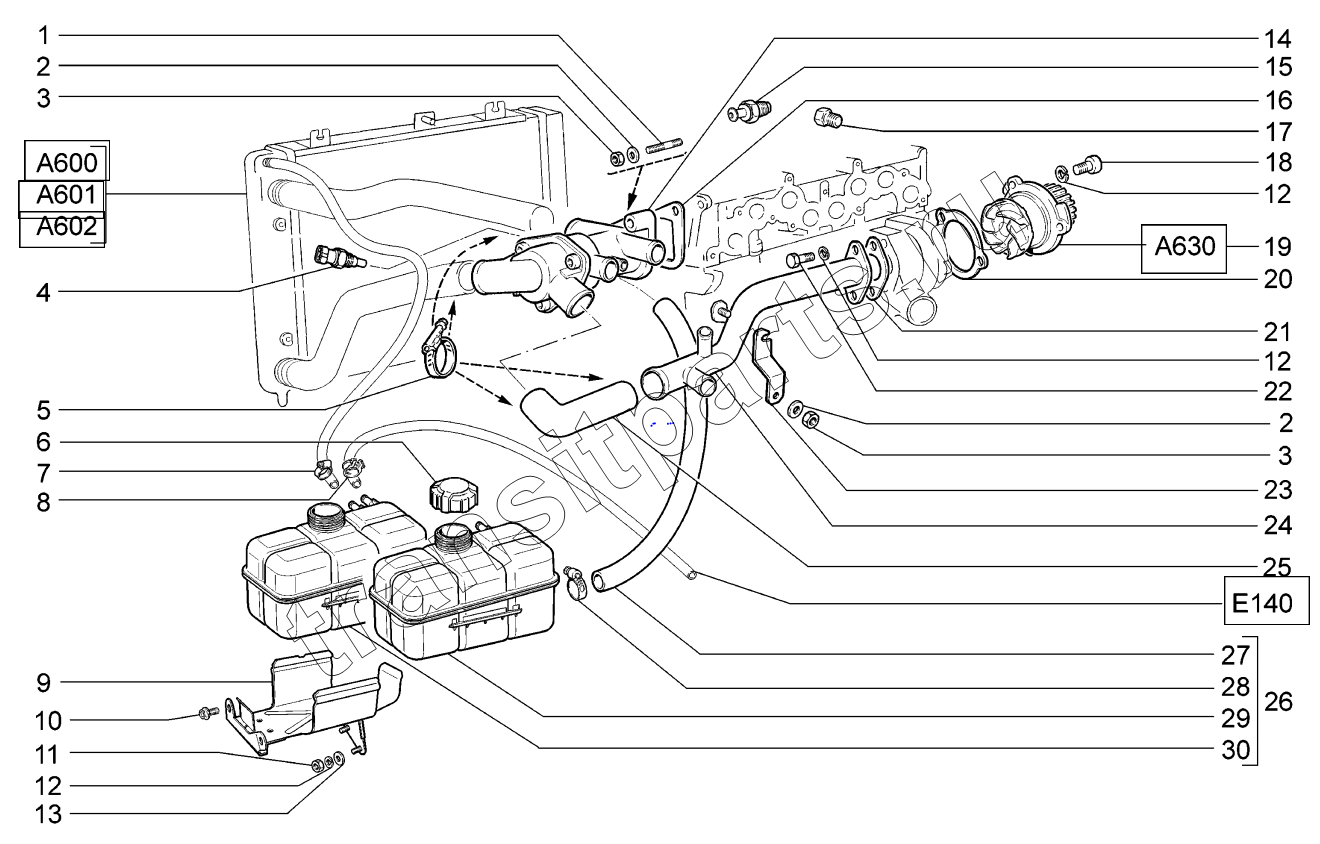

Устройство и принцип функционирования системы охлаждения движка «десятки».

Любая система охлаждения призвана не только охлаждать детали, но и выполнять некоторые другие функции, а именно:

• вентиляции и кондиционирования, производя нагрев воздуха в системе отопления;
• охлаждения воздуха в турбонаддуве;
• охлаждения в АКПП рабочей жидкости;
• охлаждения смазки, а точнее масла в данной системе.

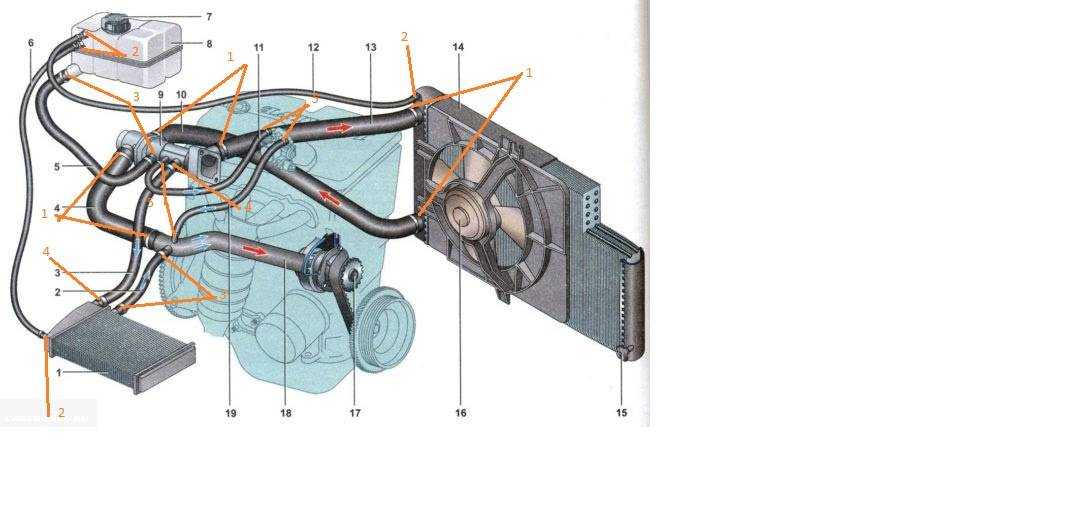

Устройство системы охлаждения инжекторного двигателя ВАЗ 2110.

1. Радиатор отопителя
2. Пароотводящий шланг радиатора отопителя
3. Шланг отводящий
4. Шланг подводящий
5. Датчик температуры охлаждающей жидкости (в головке блока)
6. Шланг подводящей трубы насоса
7. Термостат
8. Заправочный шланг
9. Пробка расширительного бачка
10. Датчик указателя уровня охлаждающей жидкости
11. Расширительный бачок
12. Выпускной патрубок
13. Жидкостная камера пускового устройства карбюратора
14. Отводящий шланг радиатора
15. Подводящий шланг радиатора
16. Пароотводящий шланг радиатора
17. Левый бачок радиатора
18. Датчик включения электровентилятора
19. Электродвигатель вентилятора
20. Крыльчатка электровентилятора
21. Правый бачок радиатора
22. Сливная пробка
23. Кожух электровентилятора
24. Зубчатый ремень привода механизма газораспределения
25. Крыльчатка насоса охлаждающей жидкости
26. Подводящая труба насоса охлаждающей жидкости
27. Шланг подвода охлаждающей жидкости к дроссельному патрубку
28. Шланг отвода охлаждающей жидкости от дроссельного патрубка
29. Датчик температуры охлаждающей жидкости в выпускном патрубке
30. Трубки радиатора
31. Сердцевина радиатора

Принцип работы системы охлаждения инжекторного двигателя.

Ежели говорить непосредственно о системе охлаждения ВАЗ 2110, то она является жидкостной, ее циркуляция происходит в принудительном порядке, а заливка осуществляется в расширительный бачок.

Основой для создания жидкости, используемой в данной системе, является вода в совокупности с этиленгликолем. Такая жидкость способна замерзнуть только при максимально низких температурах, а также создавать повышенную температуру кипения. С помощью добавления в нее различных присадок можно увеличить срок работы сальника, а также замедлить процесс коррозии самой системы. Полная заливка жидкости требует последней в объеме 7,8 литра.

Движение же жидкости по всей системе охлаждения ВАЗ 2110 инжектор обеспечивается с помощью центробежного насоса, который закреплен в блоке цилиндров и включается в работу благодаря зубчатому ремню привода ГРМ.

Как известно, жидкость постепенно нагревается от трения рабочих поверхностей деталей. И уже в зависимости от достигнутой температуры жидкости система охлаждения циркулирует изначально по малому кругу, а после нагрева начинает двигаться уже по большому. То есть когда достигается определенная точка нагрева, срабатывает термостат, после чего он открывается и меняет направление движения жидкости. Данный процесс уже регулируют пара клапанов, находящихся в этом термостате. В нем перепускной клапан регулирует движение охлаждающей жидкости по малому кругу, а основной – по большому. Таким образом, при открытии одного из этих клапанов, другой закрывается, и наоборот.

До тех пор пока хорошо двигатель не прогреется, перепускной клапан находится в открытом положении, а жидкость охлаждения перетекает по малому кругу через блок цилиндров, дроссельную заслонку и радиатор обогревателя. Этот отопительный радиатор встроен непосредственно в систему охлаждения мотора, посему, когда жидкость через него проходит, осуществляется обогрев салона автомобиля.

В тот момент, когда происходит нагрев охлаждающей жидкости до 85°С, начинает открываться основной клапан термостата при закрытии перепропускного. В этот момент охлаждающая жидкость проходит одновременно и по малому, и большому кругу. А уже при 102°С – жидкость поступает в радиатор, перетекая при этом только по большому кругу. Там, благодаря потоку воздуха извне происходит ее охлаждение.

Получается, что инжекторная система мотора ВАЗ 2110 устроена таким образом, что если поток воздуха плохо производит охлаждение жидкости, то с помощью сигнала электронного блока управления автоматически включается вентилятор. А в случае сильного нагрева жидкости начинает происходить увеличение ее в объеме, и тогда ее излишки возвращаются назад в расширительный бачок. В данном бачке располагается клапан, который и поддерживает необходимое давление в системе.

Контролировать и проверять уровень охлаждающей жидкости нужно только при холодном силовом агрегате авто. Если заметите регулярное ее уменьшение, то обязательно проверьте всю систему на герметичность. Ну, а полную замену охлаждающей жидкости в ВАЗ 2110 инжектор необходимо делать через каждые 75000 километров пробега.

Как определить наличие проблемы: симптомы, признаки, диагностика

Диагностика призвана помочь найти причину неправильной работы системы охлаждения. Если тосол постоянно куда-то пропадает, кипит, сильно бурлит в радиаторе охлаждения, а салон не нагревается — со всем этим нужно разбираться. Если уровень тосола регулярно понижается — его место будет занимать воздух, который со временем образует воздушную пробку. В данном случае нужно проверить герметичность всех соединений системы охлаждения двигателя. Для этого производят внимательный внешний осмотр сопряжений резиновых деталей (шлангов, патрубков) с трубками и штуцерами при прогретом работающем двигателе

Особое внимание обратить на патрубки радиатора, водяного насоса, термостата и шланги отопителя. Если обнаружится течь — её нужно устранить заменой патрубков или подтяжкой стальных хомутиков. Основная нагрузка по регулировке (в момент прогревания двигателя) и поддержанию постоянной (во время работы двигателя) температуры в системе охлаждения ложится на термостат

Если двигатель после запуска начинает прогреваться очень быстро, почти одновременно запускается электрический вентилятор, а на указателе стрелка стремиться двигаться в красную зону — эти признаки указывают на неисправность термостата или скопление воздуха в нагнетающем патрубке от насоса. Клапан термостата будет всё время закрыт, и тосол циркулирует только по малому кругу

Основная нагрузка по регулировке (в момент прогревания двигателя) и поддержанию постоянной (во время работы двигателя) температуры в системе охлаждения ложится на термостат. Если двигатель после запуска начинает прогреваться очень быстро, почти одновременно запускается электрический вентилятор, а на указателе стрелка стремиться двигаться в красную зону — эти признаки указывают на неисправность термостата или скопление воздуха в нагнетающем патрубке от насоса. Клапан термостата будет всё время закрыт, и тосол циркулирует только по малому кругу.

А вот если двигатель долго разогревается, а стрелка застыла в начале шкалы — это признак постоянно открытого клапана у термостата или образования воздушной пробки в самом термостате. Открытый клапан не может переключить циркуляцию тосола на малый круг для быстрого разогрева двигателя.

Чтобы проверить правильность работы термостата, нужно завести двигатель и дать ему поработать до начала движения стрелки указателя температуры. Трогаем рукой патрубки охлаждающего радиатора. Верхний должен быть тёплым, а нижний оставаться холодным. При дальнейшей работе двигателя патрубок вверху радиатора должен делаться всё горячее, а нижний патрубок оставаться таким же холодным. Когда двигатель прогреется и температура станет равной 80–90 градусов, откроется клапан термостата. В это время нижний патрубок радиатора будет сначала тёплым, а потом и горячим.

О техническом состоянии водяной помпы можно судить по шумности работы; отсутствию течи тосола через сальник; отсутствию вибраций из-за износа подшипника на валу насоса. Подтекание тосола говорит о подсосе воздуха и образованию его скоплений в системе охлаждения.

• при неумелой заливке тосола в систему при его замене и добавлении до нормы;
• при частичной разгермитизации системы и подсоса воздуха через неплотные соединения;
• при поломке воздушного клапана расширительного бачка.

Поскольку воздух гораздо легче охлаждающей жидкости, он всегда будет стремиться вверх. Поэтому способы удаления скоплений воздуха из системы охлаждения одинаковы для всех типов двигателей внутреннего сгорания (дизелей, карбюраторных, с продольным или поперечным расположением, V-образных или рядных и т.д.).

Самый верный признак образования скопления воздуха в системе охлаждения — плохая подача тепла печкой при нормально прогретом двигателе.

Повреждение радиатора

Частые причины повреждения радиатора включают:

• Удары о жесткие препятствия на дороге, такие как ямы, кочки или бордюры.
• Попадание камней или других острых предметов в радиатор.
• Коррозия, вызванная использованием некачественной охлаждающей жидкости или неправильным обслуживанием системы охлаждения.
• Износ и старение радиатора после длительной эксплуатации.

Повреждение радиатора может привести к тече охлаждающей жидкости, перегреву двигателя и серьезным последствиям. При обнаружении повреждений радиатора рекомендуется немедленно заменить его или произвести ремонт.

Для устранения этой неисправности следует выполнить следующие действия:

1. Остановите автомобиль и ожидайте, пока двигатель полностью остынет.
2. Отсоедините хомуты и соединительные шланги, чтобы иметь доступ к поврежденному радиатору.
3. Снимите радиатор с автомобиля и осмотрите его на наличие трещин, протечек или иных повреждений.
4. Если повреждения незначительные, попробуйте произвести ремонт, используя специальные средства для заплатки.
5. В случае серьезных повреждений или если ремонт оказался неэффективным, замените радиатор на новый или бывший в употреблении.
6. Установите новый радиатор на место, подсоедините шланги и хомуты, проверьте плотность соединений и заполните систему охлаждения охлаждающей жидкостью.

В случае повреждения радиатора рекомендуется обратиться к специалистам автосервиса для проведения диагностики и ремонта системы охлаждения, чтобы избежать возможных проблем и повреждений двигателя.

Схема электропроводки ВАЗ-2112

Обозначения: 1 – Блок-фара, 2 – Клаксон, 3 – Вентилятор основного радиатора, 4 – Стартер, 5 – АКБ, 6 – Генератор, 7 – Концевик КПП (задний ход), 8 – Актуатор в двери переднего пассажира, 9 – Реле разрешения работы стеклоподъёмников, 10 – Реле стартера, 11 – Вентилятор отопителя, 12 – Электропривод перегородки отопителя, 13 – Помпа основная, 14 – Датчик бачка омывателя, 15 – Актуатор в двери водителя, 16 – Селектор стеклоподъёмника переднего пассажира, 17 – Кнопка отпирания пятой двери, 18 – Блок сопротивлений вентилятора отопителя, 19 – Мотор основного стеклоочистителя, 20 – Селектор стеклоподъёмника водителя, 21 – Мотор стеклоподъёмника переднего пассажира, 22 – Центральный замок, 23 – Переключатель наружного света, 24 – Датчик утечки тормозной жидкости, 25 – Помпа дополнительная, 26 – Мотор стеклоподъёмника водителя, 27 – Индикатор включения ПТФ, 28 – Выключатель ПТФ, 29 – Приборная панель, 30 – Индикатор включения обогрева стекла, 31 – Выключатель обогрева стекла, 32 – Подрулевой селектор-переключатель, 33 – Реле ПТФ, 34 – Замок зажигания, 35 – Главный блок предохранителей, 36 – Подсветка регуляторов отопителя, 37 – Кнопка аварийной сигнализации, 38 – Контроллер управления отопителем, 39 – Освещение бардачка, 40 – Концевик крышки бардачка, 41 – Прикуриватель, 42 – БСК – блок индикации, 43 – Подсветка пепельницы, 44 – Розетка 12V, 45 – Выключатель подсветки приборов, 46 – Актуатор в правой задней двери, 47 – Селектор стеклоподъёмника правого заднего пассажира, 48 – Часы, 49 – Мотор стеклоподъёмника правого заднего пассажира, 50 – Концевик тормоза (замкнуто – педаль нажата), 51 – Мотор стеклоподъёмника левого заднего пассажира, 52 – Селектор стеклоподъёмника левого заднего пассажира, 53 – Актуатор в левой задней двери, 54 – Поворотник, 55 – Концевик ручного тормоза (замкнуто – ручник включён), 56 – Мотор заднего стеклоочистителя, 57 – Светильник штурмана, 58 – Плафон салона, 59 – Датчик температуры в отопителе, 60 – Концевик открытой передней двери, 61 – Концевик открытой задней двери, 62 – Освещение багажника, 63 – Задняя оптика (на кузове), 64 – Задняя оптика (на пятой двери), 65 – Подсветка номерного знака.

Буквами обозначены клеммы, к которым подключается: А – Динамик передний справа, Б – Магнитола, В – Жгут форсунок, Г – Диагностический разъём ЭУР, Д – Динамик передний слева, Е – Диагностический разъём контроллера отопителя, Ж – Динамик задний справа, З – Динамик задний слева, И – Разъём БК, К – Нить обогревателя стекла, Л – Актуатор пятой двери, М – Добавочный стоп-сигнал.

Все концевики дверей при закрытых дверях остаются разомкнутыми. Мы приводим электросхему на ВАЗ-2112 с описанием, а сведения о концевиках будут полезны установщикам сигналок.

Три реле, показанные на схеме, всегда установлены на колодке, закреплённой на блоке 35 сверху (см. фото).

Главный блок предохранителей и реле

Стеклоподъёмники

Когда зажигание включено, реле 11 замыкает контакты. Тем самым разрешается работа стеклоподъёмников, управляемых селекторами 3, 4, 9 и 10.

Без зажигания стеклоподъёмники не работают

Других пояснений схема не требует.

Центральный замок

На схеме показаны четыре актуатора, а также управляющий блок 3. Актуатор 7 находится в водительской двери.

Актуаторы, блок ЦЗ и один концевик

Реле K4 включает лампы ближнего света, K5 – дальнего.

Блок-фары с однонитевыми лампами

Подрулевой селектор 3 включает только реле K5. Но в пояснении к электросхеме на ВАЗ-2112 сказано, что:

Габариты, стоп-сигнал, подсветка

Габаритные огни 1 и 6 включаются переключателем 3. С него ток идёт через главный блок 2, а точнее, через реле исправности ламп. На схеме вместо реле K1 показаны перемычки.

Габариты, подсветка номера, стоп-сигнал, подсветка приборов

Освещение номерного знака – это лампы 8. Они включаются вне зависимости от срабатывания реле. Работа ламп заднего хода тоже не зависит от реле K1, так же, как и от выключателя 3. Она регулируется только концевиком 10. Похожим образом включаются и лампы стоп-сигнала (концевик 11).

Поворотники

Лампы сигналов поворота 1, 5 и 6 задействуются переключателем 7. В цепь питания этих ламп включено реле-прерыватель K3, попеременно замыкающее контакты 49а-49 и 49а-31.

Основа схемы – реле-прерыватель

• Выключатель 4 находится в верхнем положении;
• Ток поступает не с замка зажигания, а с клеммы 3 разъёма Ш4.
