Модуль (катушка) зажигания ваз 2114 - устройство, неисправности и замена

Модуль зажигания, возможен ли ремонт модуля

Фактически все поломки этого устройства ведут к его замене, однако в некоторых случаях все же возможен ремонт модуля зажигания. Особенно это возможно при перемене поведения двигателя во время постукивания или шевеления. Вы можете выполнить ремонт модуля самостоятельно, если умеете обращаться с мультиметром и паяльником.

Вам необходимо снять заднюю металлическую крышку, под которой расположены электрические элементы модуля зажигания. Аккуратно избавьтесь от силикона, отыщите поврежденные или оборваные контакты и пропаяйте их. Не забывайте, что в блоке алюминиевые проводники, поэтому необходимый специальный припой для их пайки.

После этого заднюю крышку закрываем и проверяем работоспособность модуля. Если результат положителен, снова откройте крышку и заполните силиконом внутренность. При отрицательном результате необходимо заменить модуль. Хотя можно еще попробовать произвести замену электронных коммутаторов.

Настройка на карбюраторных модификациях ВАЗ 2107

Во всех старых учебниках по обслуживанию классических моделей Жигулей описывается способ установки момента образования искры с помощью лампочки, хотя опытные автомобилисты спокойно обходятся без неё. Почему так происходит, вы поймёте в процессе прочтения данного материала, новичкам же будет полезно ознакомиться со старой проверенной методикой.

Чтобы правильно выставить зажигание «семёрки», нужно обеспечить одновременное выполнение следующих условий:

насечка на шкиве коленчатого вала стоит напротив длинной риски, нанесённой на крышке газораспределительного механизма;
при этом круглая метка, нанесённая на шестерёнке цепного привода распределительного вала, совпадает с приливом на его корпусе;
поршень 4-го цилиндра завершил такт сжатия и находится в верхней мёртвой точке; контакты внутри трамблёра разомкнуты;
подвижный контакт бегунка обращён к неподвижному контакту на крышке распределителя, куда подключён провод от свечи 4-го цилиндра.

Примечание. На бесконтактных системах в этот момент датчик Холла направляет сигнал коммутатору, чтобы тот разорвал электрическую цепь низкого напряжения, что приводит к возникновению высоковольтного импульса на проводе, ведущему к свече 4-го цилиндра.

На схеме показано, что происходит в цилиндрах при совмещении меток

Лампочка применяется с целью контроля момента зажигания, для чего её нужно подключить одним проводом к контакту «К» высоковольтной катушки, а вторым — к массе автомобиля. Следует знать, что в этот же момент поршень первого цилиндра тоже находится в положении ВМТ, только там происходит не сжатие топливовоздушной смеси, а выпуск отработанных газов после её сгорания. Вот почему несведущие автолюбители часто путают первый цилиндр с четвёртым при установке зажигания.

Схема расположения меток на крышке газораспределительного механизма

Когда перечисленные действия происходят одновременно, на электродах свечи 4-го цилиндра проскакивает искровой разряд, о чём свидетельствует вспышка подключённой лампочки. Чтобы добиться выполнения этих условий и правильно выставить зажигание, следуйте инструкции:

Обозначение

Модуль зажигания ВАЗ 2114, 2115 имеет заводское обозначение: 042.3705. По документации ОАО “АвтоВАЗ” он имеет обозначение: 2112-3705010-03.

Расшифровка обозначения модуля зажигания ВАЗ 2114, 2115

Каталожный номер модуля зажигания 2112-3705010-01, 2112-3705010-02 почти идентичен каталожному номеру катушки зажигания. Исключение составляет базовый двигатель. В данном случаи это модель 2112..

Каталожный (Идентификационный) номер устройства или собранного узла — это единственный цифровой номер. Он назначается исключительно одной детали. Обозначение сборочных узлов, устройств, производится по единой семизначной системе. Рассмотрим идентификационный номер модуля зажигания модели 2112-3705010-01

Начальные цифры до тире обозначают модель базового авто или двигжка, шасси, кузова. В нашем варианте: 2111 — марка мотора.
2 цифры сразу после дефиса обозначают номер группы, в нашем случаи 37 — это электрооборудование;
Последующие 2 цифры, означают номер подгруппы. В нашем варианте 05 — модуль зажигания;
Три последних цифры в семизначном номере говорят о порядковым номере устройства;
Самые последние 2 цифры после второго дефиса обозначают взаимозаменяемость данной детали. Номера ХХХХ-ХХХХХХХ-00(до-09) — взаимозаменяемые. Номера вида ХХХХ-ХХХХХХХ-10(до 19) взаимозаменяемые между собой но не взаимозаменяемые с номером ХХХХ-ХХХХХХХ-00(до-09) и так далее.

Идентификационный номер устройства наносится на корпус детали. Он памогает решить вопрос с взаимозаменяемостью и соответствия данной детали при ее покупке и поиске.

Неисправности модуля зажигания ВАЗ 2114, 2115

Неисправность модуля зажигания	Поведение двигателя
Обрыв первичной обмотки катушки модуля зажигания	Не работают 2 цилиндра. Сильная тряска движка
Обрыв вторичной обмотки катушки модуля	Не работают два цилинра. Сильная тряска мотора.
Короткое замыкание первичной обмотки катушки модуля зажигания	Двигатель троит. Провалы, неустойчивая работа двигателя на холостых
Короткое замыкание вторичной обмотки одной катушки модуля зажигания	Двигатель троит. Провалы, неустойчивая работа двигателя на холостых. Плохая искра на свечах зажигания
Окисление клем на клемной колодке тонких проводов	Двигатели плохо заводится, глохнет. Неустойчивая работа на всех режимах
Разрыв электрической цепи, соединяющей модуль зажигания с контроллером.	Двигатель очень плохо заводится. Неустойчивая работа на всех режимах, проваля при разгоне
Перегорела электронная схема модуля зажигания.	Нет искры. Двигатель не заводится

Замена модуля зажигания ваз 2114, 2115

Замена модуля зажигания ВАЗ 2114, 2115, модели 2112-3705010-01, 2112-3705010-02, производится в следующей последовательности:

Снимаем высоковольтные провода с свечей зажигания;
Поддев отверткой вынимаем клемную колодку тонких проводов:
Ключем на 13 откручиваем крепеж кронштейна к блоку цилиндров:
Тем же ключем откручиваем крепеж кронштейна от картера сцепления:
Ключем немного ослабляем болт левого верхнего крепления передней опоры движка и выводим из поднего кронштейн модуля зажигания ВАЗ 2114:

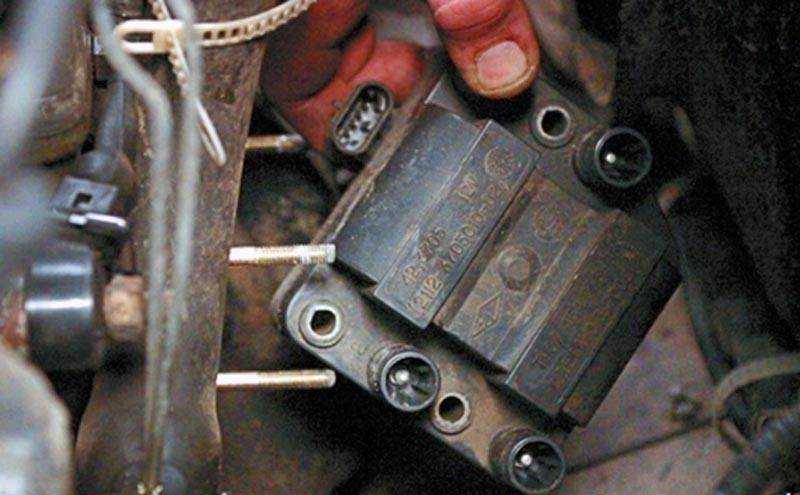

Демонтируем модуль зажигания с кронштейном вместе с высоковольтными проводами:
Снимаем высоковольтные провода с модуля зажигания. Номера цилиндров нанесены на высоковольтных проводах и на корпусе модуля зажигания:
Ключем на 10 отворачиваем 3 гайки, крепящих модуль зажигания к кронштейну. Отсоединяем кронштейн от модуля зажигания ВАЗ 2114:
Меняем испорченный модуль зажигания ВАЗ 2114, 2115 на исправный;
Установку модуля зажигания на двигатель производим в обратном порядке снятию.

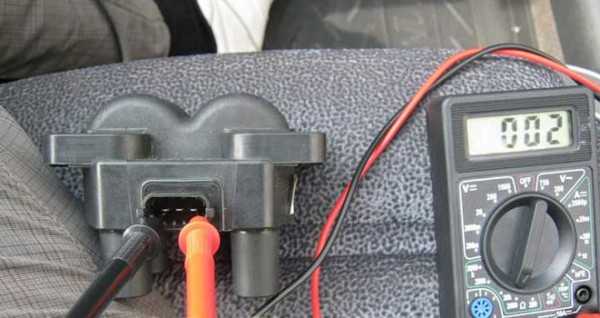

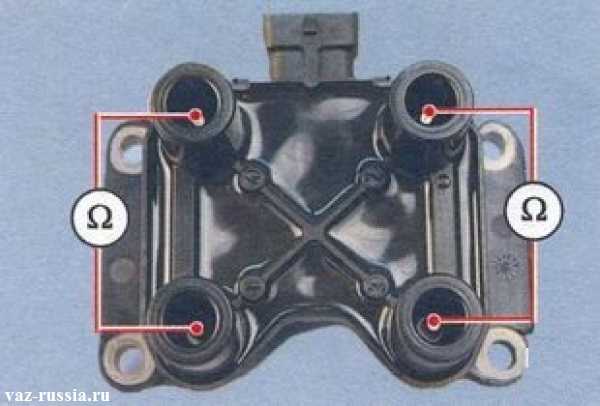

Проверка системы на работоспособность

В любом случае проверку необходимо начинать со свечей, для чего изымаем их из гнезд. Это сделать очень просто. Следует снять с них наконечники бронепроводов и изъять с посадочных мест при помощи специального ключа для выворачивания.

Затем нужно их осмотреть, очистить и проверить. У них должен быть коричневый цвет, без копоти и нагара. Если нагар есть, вполне возможно, что поршни и кольца износились. В любом случае, свечи следует почистить, проверить и, если необходимо, выставить зазор между электродами. Теперь проверяем их работоспособность. Для их проверки существуют специальные пробники. Некоторые водители способны изготовить его с пьезозажигалки. Если в наличии ничего такого нет, то проверяют на моторе. При исправности свечей необходимо продолжить поиск дальше.

Электрическая схема управления двигателем 2111 (l,5i) с модулем зажигания 2112-3705010-01, 2112-3705010-02

Обозначение на схеме:1 — свечка запаливания 4 горшка; 2 — свеча зажжения 3 цилиндра;
3 — свечка возжигания 2 горшка; 4 — свеча воспламенения 1 цилиндра; 5 — модуль зажигания ваз 2114, 2115; 6 — диагностический разъем; 7 — распылитель 1 горшка; 8 — инжектор 2 цилиндра; 9 — распылитель 3 горшка; 10 — разбрызгиватель
4 цилиндра: 11 — ЭБУ; 12 — реле подключения бензиновой помпы; 13 — к электровентилятору радиатора охлаждения; 14 — релюшка включения электровентилятора радиатора движка: 15 — главное реле режима управления мотором; 16 — датчик количества воздуха; 17 — датчик расположения дросселя: 18 — ДТОЖ; 19 — регулятор холостого хода; 20 — клапан продувки адсорбера: 21 — ДПКВ: 22 — ДД; 23 — датчик концентрации кислорода; 24 — к замку зажигания; 25 —электронный блок руководства иммобилайзером; 26 — датчик иммобилайзера с индикатором; 27 — датчик скорости автомобиля; 28 — запасная колодка; 29 — к плюсу аккумулятора; 30 — колодка для соединения с электрической
сетью машины; 31 — топливный модуль; 32 — к контрольной лампочке резерва топлива на панели приборов: 33 — к указателю
уровня топлива на приборной панели; F1 — предохранитель ЭБУ и цепей структуры управления движком; F2 — предохранитель
ЭБУ; F3 — предохранитель соединений топливной помпы

Соединительные провода модуля зажигания ВАЗ 2114, 2115 с контроллером

Подключение модуля зажигания ВАЗ 2114, 2115 марки 2112-3705010-01, 2112-3705010-02 к системе зажигания производится четырехвыводной клемной колодкой, к которой подведены тонкие медные провода. К свечам зажигания подключается высоковольтными толстыми проводами с резиновыми наконечниками.

Расшифровка схемы проводов модуля зажигания ВАЗ 2114
№ позиции на схеме ВАЗ 2114	Расшифровка позиции на схеме
1	Жгут проводов форсунок
2	Свеча зажигания
3	Жгут проводов
4	Жгут проводов зажигания
5	Модуль зажигания ВАЗ 2114, 2115 модели 2112-3705010-01, 2112-3705010-02
6	форсунка

Схема подключения

Модуль зажигания – это часть пространства под капотом, найти его проще по положении высоковольтников, они идут от свечей прямиком к нему.

Схема катушки зажигания:

Такой схемой хорошо руководствоваться, когда вам предстоит замена катушки зажигания ВАЗ 2114. В принципе, все прозрачно: от контактов с контроллером (ЭБУ) до проводов высоковольтного напряжения. Название схемы часто распространено под названием распиновка катушки зажигания: распиновка – это наглядно представленная функциональность контактов устройства, которые пронумерованы согласно их назначению.

Подключать можно двумя разными способами: когда катушка системы зажигания снята и когда она непосредственно находится на своем месте в двигателе машины.

Если вы держите модуль перед собой:

Вспоминаем схему: первый и четвертый контакт на одну обмотку, второй и третий – на другую (на схеме они пронумерованы!)
Затем, на первый цилиндр идет нижний ВВ контакт (левый)
На второй — верхний ВВ контакт (левый)
На третий цилиндр идет верхний ВВ контакт (правый)
На четвертый – нижний ВВ контакт (правый)

Если модуль воткнут в движку, то распиновка ВВ контактов будет сложнее, ведь устройство стоит под углом (как будто ромбом):

На первый цилиндр кидаем центральный нижний контакт
На второй – левый контакт
На третий цилиндр кидаем верхний контакт
На четвертый – правый контакт

Конечно, удобнее первый вариант установки, тем более, что ВВ провода требуют повышенной внимательности в характере соединения (перепутал и не завелся, в худшем случае – запорол всю систему движки). Если говорить по существу, то понятно, что схема подключения модуля зажигания ВАЗ 2114 не сложная.

Кстати, покупка катушки зажигания – удовольствие недешевое, цена на модуль зажигания ВАЗ 2114 колеблется в пределах от семисот до тысячи рублей в зависимости от расположения вашего города на карте нашей страны (более подробно о том, сколько стоит модуль зажигания на ВАЗ 2114, можно узнать, позвонив на разборку или в магазин запасных частей, деталь ходовая, практически всегда есть в наличии).

Ремонт модуля зажигания

Если не работает модуль зажигания, его можно попытаться реабилитировать:

Возьмите ключи торцом на 10, 13 и 17, шестигранный ключ на 5, обычную отвертку, паяльник, флюс на алюминий, лак для ногтей, провода-многожилы.
Чаще всего в системе зажигания портится соединение – те самые контакты.
Поворачиваем ключ в зажигании, заводимся, шевелим контакты, получаем исчерпывающий ответ в отсутствии их качественного соединения.
Теперь двигатель глушим и вынимаем модуль зажигания наружу.
Нужно открыть его, подденьте его корпус отверткой.

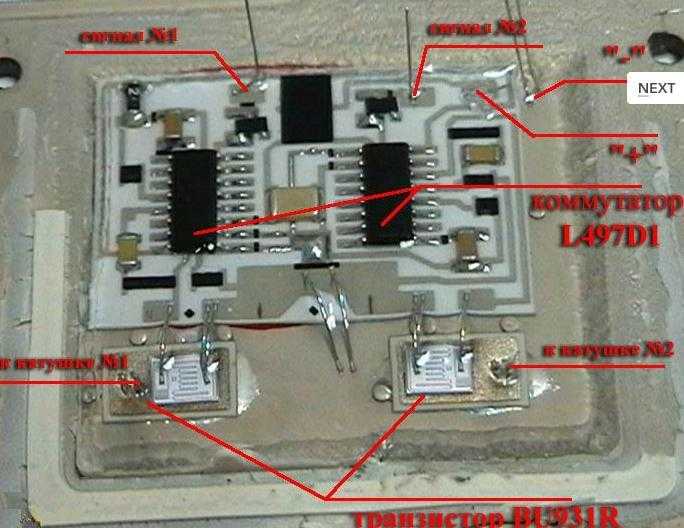

Внутри плата, покрытая силиконовой пленкой – убираем ее.
Убираем весь алюминий от ВВ контактов.
Теперь самое сложное: нам нужно припаять к плане новые провода, откуда мы только что сняли старые.
Сначала, нужно очистить поверхность коллектора от налета, потом кладем плату на плиту и греем до 200 градусов (примерно на глаз, естественно), она начнет немного пахнуть, когда дойдет до нужной температуры и паять на ней станет в разы проще.
Теперь, собственно, паяем: концы проводков присоединяем к модулю.
Лаком для ногтей замазываем все контакты проводов с модулем и платой.
Сейчас нужно собрать все как было, поставить устройство зажигания на место и завести двигатель. Только после этого, когда вы убедились, что все нормально работает, можете брать герметик и заклеивать его намертво.
Отдельные элементы, вышедшие из строя. Ремонтировать не получится, они только под замену. Благо, цена на них адекватная: коммутатор в пределах 200 рублей, транзистор от 200 до 300 рублей.

Очень важный момент: в просторечии, как и здесь, катушка зажигания и модуль зажигания – это синонимы. Но в плане технической конструкции – нет.
На четырнадцатые с разным объемом двигателя ставятся разные запасные части: на 1,5-литровые самары старого поколения идет именно модуль зажигания, а на 1,5 и 1,6 литров нового поколения самар – катушка зажигания. Коммутатор машин нового образца спрятан в электронном блоке управления, получается, что модуль разбили, и стали называть по имени главной его части — катушки. Будьте внимательны при выборе зап. частей с разборки: не перепутайте их, учитывая этот факт.

Если говорить об обслуживании в сервисе, то цена на него не стоит таких затрат. Проще самому во всем разобраться, тем более. Что есть уйма ресурсов, где вам подскажут и помогут. Главное, помнить о схеме постановки высоковольтных проводов и их хорошем контакте. Бывает так, что неверно состыкованные провода способствуют неправильному возгоранию, искра бьет в реле. И модуль зажигания полностью перегорает.

Почему пробивают высоковольтные провода

Линии электропередач переносят электрический ток с очень большим напряжением: от десятков до нескольких сотен тысяч вольт. Естественно, даже на расстоянии в несколько метров, между проводами действуют силы, стремящиеся перенести электроны через воздушный промежуток. При нормальных условиях им этого сделать не удается. Точнее, обмен электронами все же имеет место, но сила тока в нем слишком мала для образования короткого замыкания и появления разряда. Если же скачкообразно увеличить напряжение или уменьшить сопротивление проводника, что бывает при повышенной влажности воздуха, коммутационных перегрузках или появлении инородного тела в промежутке, образуется пробойный пучок электронов. Если его энергия достаточно велика, чтобы выбить из молекул кислорода несвободные электроны, произойдет нагрев обеих частиц и дальнейшее смещение заряда. При этом температура повышается до нескольких тысяч градусов и между проводниками на короткую долю секунды образуется ствол плазмы, проводящей электрический ток. Сторонний наблюдатель может видеть это в виде мгновенного электрического разряда, называемого пробоем воздушного промежутка.

Схема ВАЗ 2114

Приводятся подробные цветные схемы проводки ВАЗ 2114 (карбюратор, инжектор) с описанием электрооборудования для различных модификаций. Информация предназначена для самостоятельного ремонта авто. Многие электросхемы разделены на несколько участков для удобства просмотра через компьютер или смартфон, также имеются схемы в виде одной картинки с описанием элементов — для распечатки на принтере.

Автомобиль ВАЗ 2114 (Самара-2) построен на платформе ВАЗ 21093 и представляет собой ее улучшенную версию. Первый опытный образец хэтчбека был собран еще в 2000 году. Спустя год Волжский автомобильный завод выпускает первую опытно-промышленную партию в количестве 50 автомобилей ВАЗ-2114 и в этом же 2001 году хэтчбек был впервые представлен на рынке. В салоне появилась новая панель приборов, новый руль, регулируемая рулевая колонка, стеклоподъемники и новый отопитель. Годы производства 2114: 2001—2013г.

Четырнадцатая модель ранее оснащалась 1.5 л восьмиклапанным двигателем, заимствованным у модели ВАЗ 2111 с инжектором. Чуть позже он был заменен на версию ВАЗ 11183-1000, соответствующую стандарту Евро-3. ВАЗ 2114 инжектор получил более мощный двигатель, и это одна из причин того, что проводка 2114 также видоизменилась.

Добавился жгут проводов для подключения к электронному коммутатору. Также появился жгут для подключения к клемме модуля зажигания.

Замена высоковольтных проводов потребует дополнительного внимания, ведь порядок подключения зависит от года выпуска автомобиля. До 2004 года устанавливались 4-контактные модули зажигания, а после — 3-контактные. Подключение клапана адсорбера к контроллеру системы впрыска также подарило ещё дополнительный элемент. Адсорбер — электромеханическое устройство, служащее для вентиляции и удаления конденсата в бензобаке. Усложнения коснулись и салонной части. Торпедо получило улучшения в виде появления БК (бортового компьютера), новой приборной панели и изменении положения бардачка.

Электросхема ВАЗ-2114 на старые модели

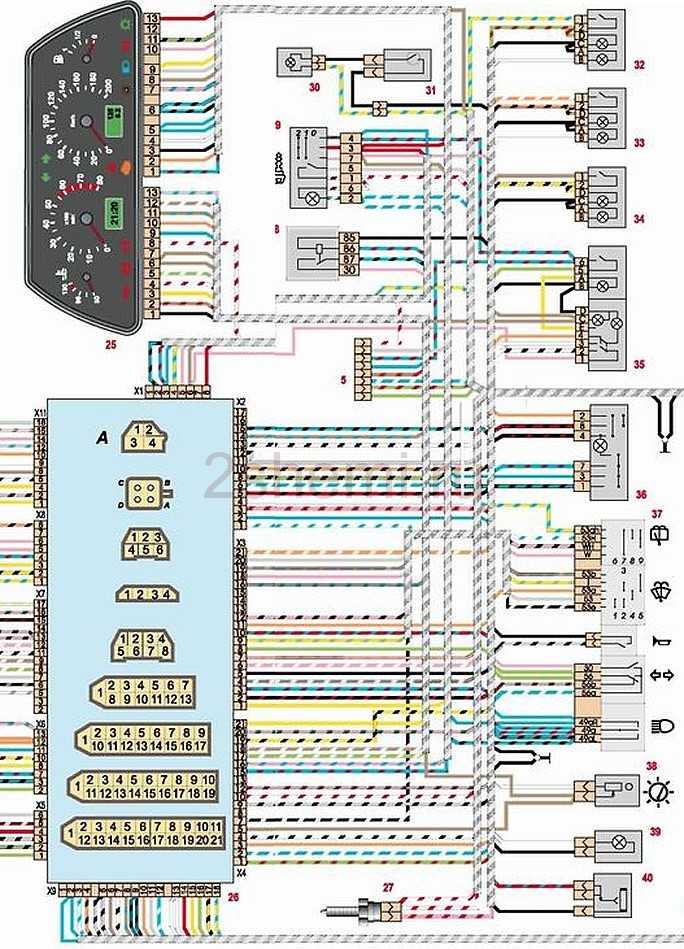

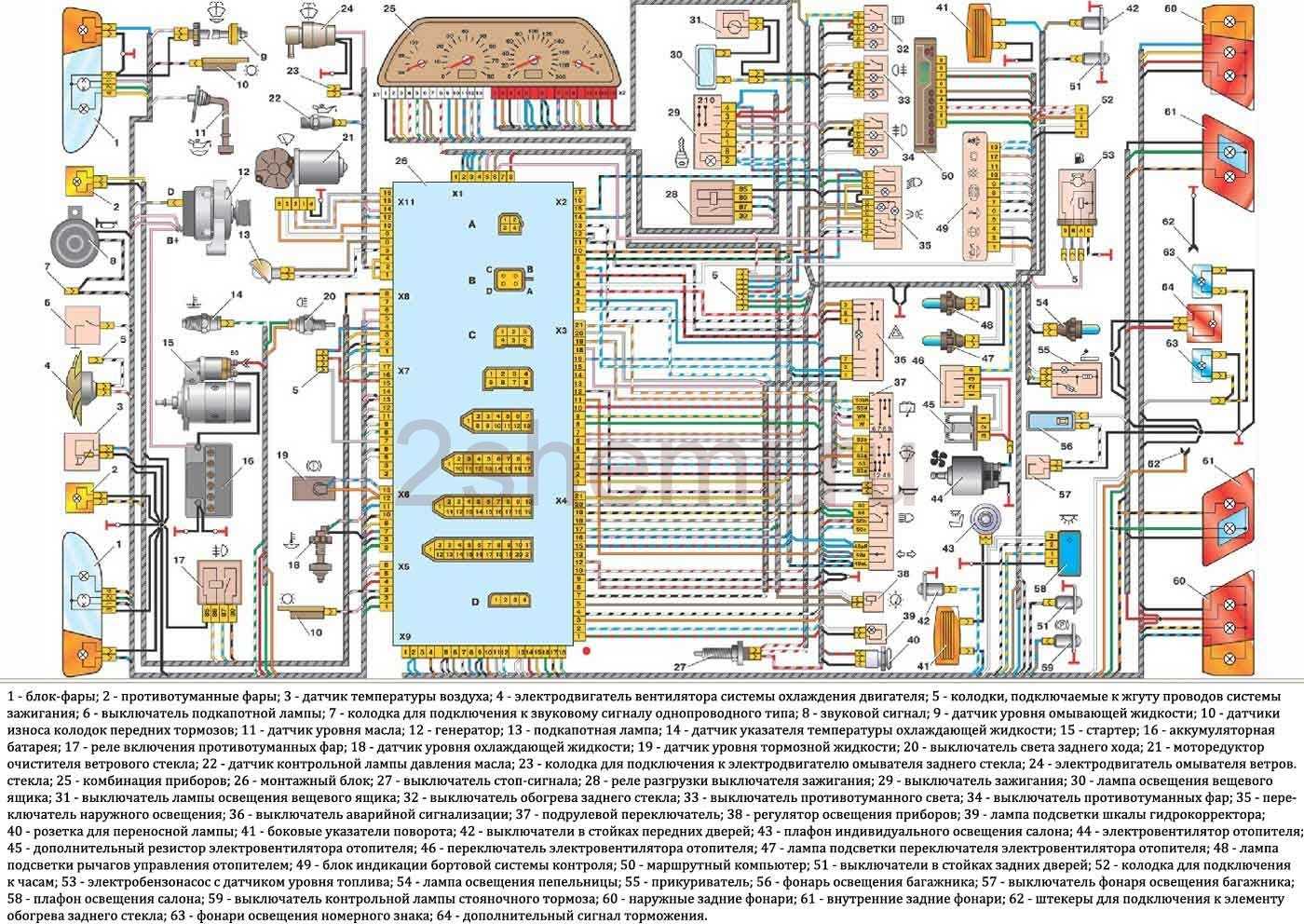

Схема электрооборудования автомобиля 2114: 1 – блок-фара; 2 – противотуманная фара; 3 – датчик температуры окружающего воздуха; 4 – электровентилятор радиатора двигателя; 5 – колодка для подключения к жгуту проводов системы управления двигателем; 6 – выключатель подкапотной лампы; 7 – резервная колодка для подключения звукового сигнала с одним выводом (отрицательный вывод соединен с корпусом); 8 – звуковой сигнал; 9 – датчик уровня жидкости в бачке стеклоомывателя; 10 – датчик износа тормозных колодок; 11 – датчик недостаточного уровня масла; 12 – генератор; 13 – подкапотная лампа; 14 – датчик указателя температуры; 15 – стартер; 16 – аккумуляторная батарея; 17 – реле включения противотуманных фар; 18 – датчик уровня охлаждающей жидкости в расширительном бачке; 19 – датчик недостаточного уровня тормозной жидкости; 20 – выключатель фонарей заднего хода; 21 – мотор-редуктор очистителя ветрового стекла; 22 – датчик аварийного давления масла; 23 – электронасос омывателя заднего стекла; 24 – электронасос омывателя ветрового стекла; 25 – щиток приборов; 26 – монтажный блок предохранителей и реле; 27 – выключатель сигнала торможения; 28 – реле зажигания; 29 -выключатель (замок) зажигания; 30 – лампа освещения вещевого ящика; 31 – выключатель лампы освещения вещевого ящика; 32 – выключатель обогрева заднего стекла; 33 – выключатель заднего противотуманного света; 34 – выключатель противотуманных фар; 35 – комбинированный выключатель габаритного света и света фар; 36 – выключатель аварийной сигнализации; 37 – подрулевые переключатели; 38 – регулятор яркости подсветки приборов; 39 – лампа подсветки рукоятки управления гидрокорректором фар; 40 – розетка для подключения переносной лампы; 41 – боковой указатель поворота; 42 – выключатель освещения салона (датчик открытой передней двери); 43 – плафон освещения салона; 44 – электровентилятор системы вентиляции и отопления; 45 – добавочный резистор электровентилятора системы вентиляции и отопления; 46 – переключатель режимов работы электровентилятора системы вентиляции и отопления; 47 – лампа подсветки рукоятки переключателя режимов работы электровентилятора системы вентиляции и отопления; 48 – лампа подсветки блока управления отопителем; 49 – блок индикации бортовой системы контроля; 50 – маршрутный компьютер; 51 – выключатель освещения салона (датчик открытой задней двери); 52 – колодка для подключения часов; 53 – топливный модуль; 54 – лампа подсветки пепельницы; 55 – прикуриватель; 56 – плафон освещения салона; 57 – выключатель контрольной лампы включения стояночного тормоза; 58 – задний фонарь; 59 – фонарь освещения номерного знака; 60 – дополнительный фонарь сигнала торможения; 61 – нагревательный элемент обогрева заднего стекла; 62 – мотор-редуктор очистителя заднего стекла; А – номера выводов в соединительных колодках.

Устройство модуля зажигания

Устройство модуля зажигания ВАЗ 2114, 2115, модели 2112-3705010, состоит из двух бабин поджигания и электронной платы управления , размещенных в одном корпусе. Электронная плата управления состоит из двух мощных транзисторных вентиля и устройств согласования, для коммутации первичных обмоток катушек зажигания.. Все эти устройства изолированы друг от друга. Катушки зажигания имеют по две проволочные обмотки. Первичная обмотка каждой катушки состоит из малого числа витков и вторичная обмотка, увеличивающая электрический импульс, состоит из большого числа витков. Модуль зажигания имеет 4 контакта для подключения тонких проводов низкого напряжения и четыри контакта для подсоединения высоковольтных проводов, соединяющих модуль поджигания с свечами воспламенения. Модуль возбуждения имеет три отверстия под болты М10, для крепления к двигателю.

Схема ВАЗ-2114 (второй вариант)

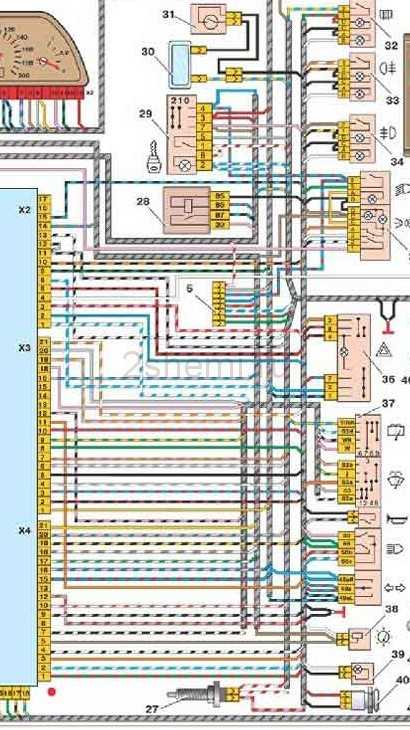

Схема электрооборудования автомобилей ВАЗ-2114 (без системы управления двигателем):

1 – блок-фары; 2 – противотуманные фары; 3 – датчик температуры воздуха; 4 – электродвигатель вентилятора системы охлаждения двигателя; 5 – колодки, подключаемые к жгуту проводов системы зажигания; 6 – выключатель подкапотной лампы; 7 – колодка для подключения к звуковому сигналу однопроводного типа; 8 – звуковой сигнал; 9 – датчик уровня омывающей жидкости; 10 – датчик износа колодок передних тормозов; 11 – датчик уровня масла; 12 – генератор; 13 – подкапотная лампа; 14 – датчик указателя температуры охлаждающей жидкости; 15 – стартер; 16 – аккумуляторная баттарея; 17 – реле включения противотуманных фар; 18 – датчик уровня охлаждающей жидкости; 19 – датчик уровня тормозной жидкости; 20 – выключатель света заднего хода; 21 – моторедуктор очистителя ветрового стекла; 22 – датчик контрольной лампы давления масла; 23 – колодка для подключения к электродвигателю омывателя заднего стекла; 24 – электродвигатель омывателя ветрового стекла; 25 – комбинация приборов; 26 – монтажный блок 2114; 27 – выключатель стоп-сигнала; 28 – реле зажигания; 29 – выключатель зажигания; 30 – лампа освещения вещевого ящика; 31 – выключатель освещения вещевого ящика; 32 – выключатель элемента обогрева заднего стекла; 33 – выключатель фонарей заднего противотуманного света; 34 – выключатель противотуманных фар; 35 – выключатель ламп наружного освещения; 36 – выключатель аварийной сигнализации; 37 – подрулевые переключатели; 38 – выключатель ламп освещения приборов; 39 – лампа подсветки шкалы гидрокорректора фар; 40 – штепсельная розетка для переносной лампы; 41 – боковые указатели поворотов; 42 – выключатель плафона на стойках передних дверей; 43 – плафон индивидуального освещения салона; 44 – электродвигатель вентилятора отопителя; 45 – дополнительный резистор электродвигателя отопителя; 46 – переключатель вентилятора отопителя; 47 – лампа подсветки переключателя отопителя; 48 – лампа подсветки рычагов отопителя; 49 – блок бортовой системы контроля; 50 – маршрутный компьютер; 51 – выключатель плафона на стойках задних дверей; 52 – колодка для подключения жгута проводов системы управления двигателем; 53 – электробензонасос и датчик количества бензина; 54 – лампа подсветки передней пепельницы; 55 – прикуриватель 2114; 56 – лампа освещения багажника; 57 – выключатель лампы освещения багажника; 58 – плафон освещения салона; 59 – выключатель лампы сигнализатора стояночного тормоза; 60 – задние наружные фонари; 61 – задние внутренние фонари; 62 – колодка для подключения к элементу обогрева заднего стекла; 63 – фонари освещения номерного знака; 64 – дополнительный сигнал торможения, расположенный в спойлере.

Условная нумерация штекеров в колодках:

A – колодки блок-фар;
B – колодка электробензонасоса;
C – колодки монтажного блока, выключателя зажигания, моторедуктора очистителя ветрового стекла;
D – колодки плафона освещения салона.

Принцип работы модуля зажигания ВАЗ 2114, 2115

Модуль зажигания ВАЗ 2114, 2115, модели 2112-3705010-02, работает в следующем порядке:

Напряжение бортсети автомобиля поступает с аккумуляторной батареи на контакт «D» (см. эл. схему подключения) модуля зажигания.
Цепь соединения с массой идет с торца крышки головки цилиндров на контакт «С» модуля зажигания.
Контроллер формирует сигнал управления зажиганием на контакт «В» модуля зажигания. Этот сигнал используется для коммутации первичной обмотки катушки зажигания, выдающей высокое напряжение на свечи зажигания цилиндров 1 — 4.
Контроллер формирует сигнал управления зажиганием на контакт «А» модуля зажигания. Этот сигнал используется для коммутации первичной обмотки катушки зажигания, выдающей высокое напряжение на свечи зажигания цилиндров 2 — 3.

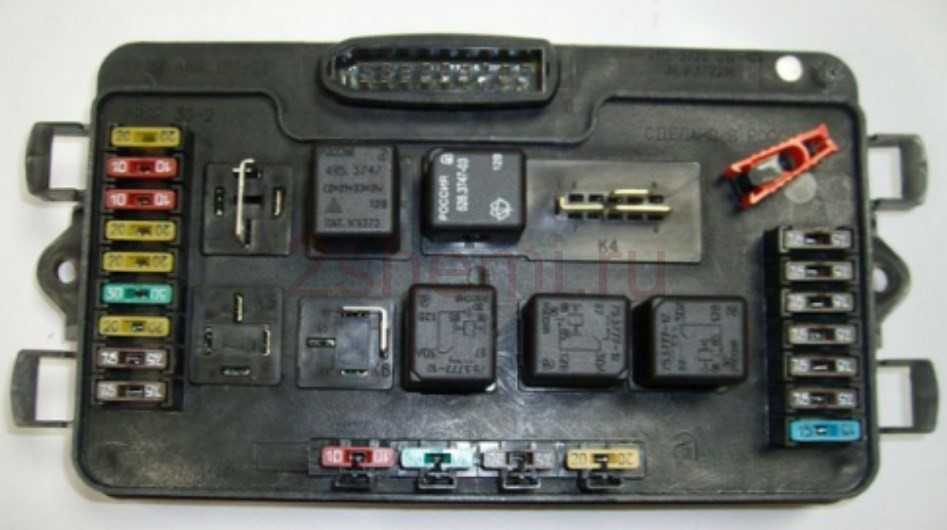

Реле и предохранители ВАЗ 2114

F1 на 10 Ампер (А) задние противотуманки и лампа включения сигнализатора включения задних противотуманок. F2 на 10 А лампы поворотников, реле поворота, аварийка, контрольная лампа аварийки. F3 на 7,5 А плафоны освещения салона (оба) и багажника, подсветка зажигания, лампа контроля системы управления силовым агрегатом, лампы торможения, компьютер, если есть в наличии. F4 на 20 А переноска, реле и элемент обогрева заднего стекла. F5 на 20 А звуковой сигнал и его реле, вентилятор системы охлаждения. F6 на 30 А стеклоподъемники и их реле F7 на 30 А двигатель отопителя, очистителя фар, омывателя ветрового стекла, прикуриватель, лампочка освещения вещевого ящика, обмотка реле включения обогрева заднего стекла. F8 на 7,5 А правая противотуманка. F9 на 7,5 А левая противотуманка. F10 на 7,5 А левый габарит, лампа сигнализирующая о включении габаритного огня, лампы освещения знака, подкапотного пространства, подсветки выключателей и приборов, выключатель освещения приборов. F11 на 7,5 А правый габарит. F12 на 7,5 А правый ближний свет. F13 на 7,5 А левый ближний свет. F14 на 7,5 А левый дальний и лампочка сигнализирующая о включении дальнего света фар. F15 на 7,5 А правый дальний. F16 30 А — лампочка сигнализирующая о недостаточном давлении масла, уровня тормозной жидкости, включения стояночного тормоза, разряда аккумуляторной батареи, комбинация приборов, реле контроля исправности ламп, индикация систем контроля, лампы заднего хода, указатели поворота и их реле, а также аварийная сигнализация если включен режим поворота, компьютер, обмотка возбуждения генератора в момент запуска двигателя.

Модуль зажигания 2114, замена модуля своими руками, пошаговая инструкция

Подобные работы можно производить на ровной площадке или в гараже.

Для начала необходимо открыть капот двигательного отсека и отсоединить клеммы аккумуляторной батареи. Достаточно будет снять только минусовую клемму.
Далее из установочных мест вынимаем высоковольтные провода
Важно запомнить их место расположения

Если у вас есть сомнения, вы можете сделать метки
Нельзя менять провода местами, так как новая запасная часть может выйти из строя.
Затем необходимо осторожно отсоединить разъем с кабелями от модуля. Берем ключ на 13 и откручиваем три гайки крепления устройства к двигателю.
После снятия гаек, устройство снимаем с мотора.

Теперь берем ветошь и протираем установочное место и около него.

Новое устройство следует тщательно осмотреть, после чего приступить к установке, которую необходимо проводить в обратной последовательности.

Не забудьте установить высоковольтные провода правильно

Если вы все же запутались, обратите внимание на блок, на котором указаны номера бронепроводов

Следите, чтобы не было путаницы с кабелями высокого напряжения — при большом внутреннем сопротивлении в них, могут выйти из строя катушки.
Между электродами свечей необходимо проверять зазор, потому что чрезмерно большие искровые промежутки отрицательно отражаются на устройстве.

Автомобиль ВАЗ 2114 (в заводской классификации – Самара-2) построен на платформе ВАЗ 21093 и представляет собой ее улучшенную версию. В салоне появилась новая панель приборов, новый руль, регулируемая рулевая колонка, стеклоподъемники и новый отопитель. Улучшения затронули электрическую часть, что отразилось на проводке автомобиля.

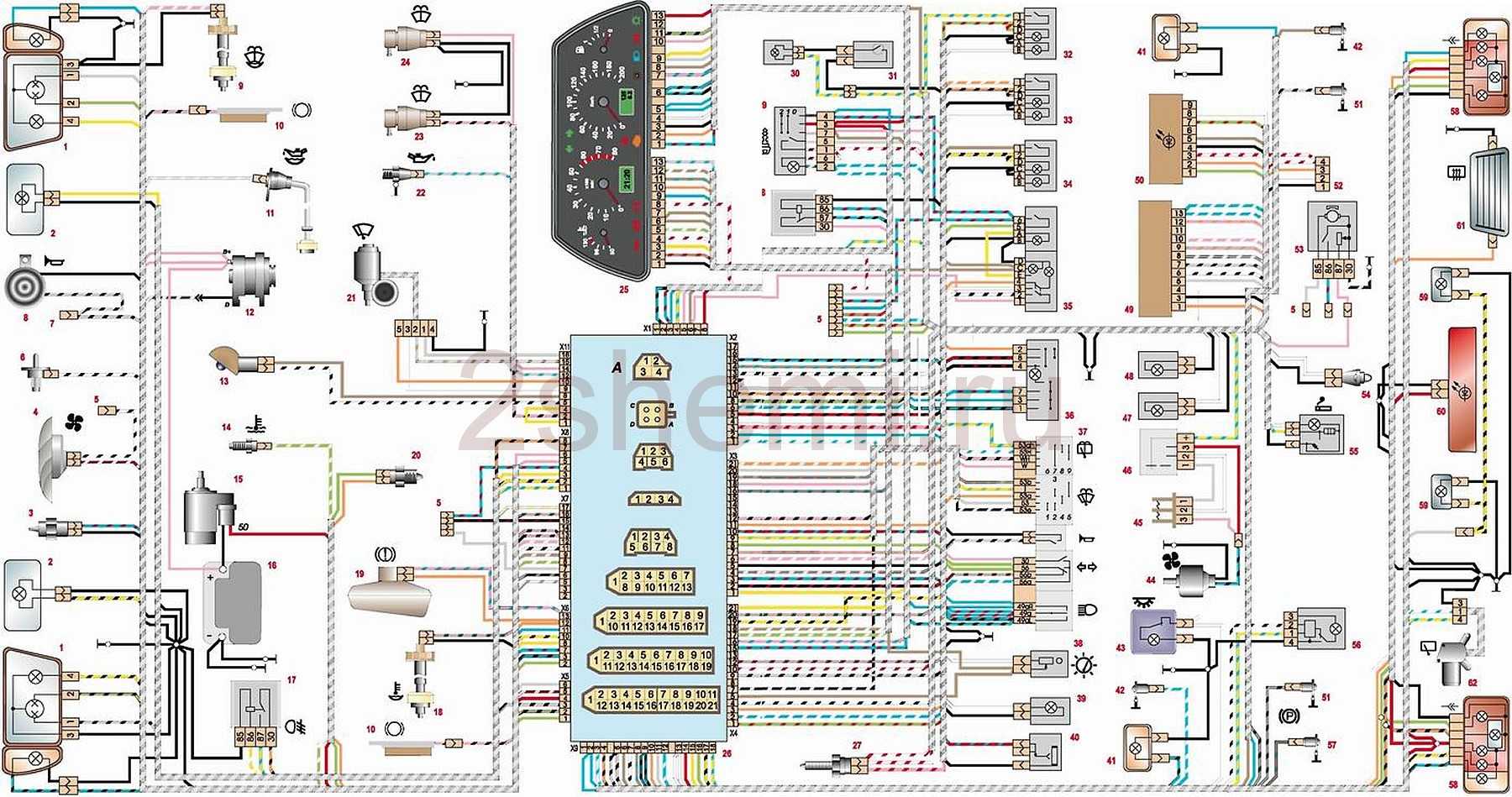

Оригинальная схема электропроводки на ВАЗ 2114
