КАК ПРОВЕРИТЬ КАТУШКУ ЗАЖИГАНИЯ? ЗАМЕНА КАТУШКИ ЗАЖИГАНИЯ ВАЗ 2107

Всем привет. Про катушку зажигания мы неоднократно говорили на нашем сайт ВАЗ Ремонт. Сегодня мы снова поднимем вопрос неисправности катушки зажигания и расскажем, как определить неисправность катушки, как проверить, а также заменить катушку зажигания на ВАЗ 2107 своими руками.

НЕМНОГО ТЕОРИИ…

Катушка зажигания на автомобилях необходима для преобразования тока низкого напряжения 12 В в высокий ток — 11-20 кВ, который необходим для образования искры на свечах зажигания. Что происходит дальше известно, наверное, всем!? Искра воспламеняет рабочую смесь и происходит выброс энергии, который приводит в движение поршни. Как я уже говорил в своих предыдущих статьях, катушка зажигания — это своего рода трансформатор, который также можно назвать миниатюрной автомобильной «подстанцией».

На «семерке», как правило, используются контактные системы зажигания типа Б-117 А. Сама катушка располагается в моторном отсеке и крепится к левому брызговику на две шпильки. Также встречаются на ВАЗ 2107 и бесконтактные системы зажигания (БСЗ), в данном случае используются катушки типа 27.3705, маслонаполненные с разомкнутым магнитопроводом, а также типа 3122.3705 сухие с замкнутым магнитопроводом.

ПРИЗНАКИ НЕИСПРАВНОСТИ КАТУШКИ ЗАЖИГАНИЯ

Если после поворота ключа в замке зажигания вы услышали, что стартер крутит, но мотор не заводится, то как правило, это может означать, что катушка зажигания работает некорректно или вышла из строя. Хотя причин, по которым мотор не запускается, когда вы пытаетесь его завести, существует очень много: свечи, ВВ-провода, проблемы в топливной (насос, топливный фильтр, забита магистраль), и так далее…

НО ЕСЛИ ВСЕ-ТАКИ ПРИЧИНА В КАТУШКЕ ЗАЖИГАНИЯ, ТО ПОНЯТЬ ЭТО МОЖНО ПО ТАКИМ СИМПТОМАМ:

1. Отсутствует искра на свечах;
2. На ВВ-проводах нет тока;
3. Визуальные дефекты (трещины и сколы на корпусе катушки);
4. Запах горелого под капотом, который оставляет следы плавления катушки зажигания (сгорела обмотка первичная или вторичная).

КАК ПРОВЕРИТЬ КАТУШКУ ЗАЖИГАНИЯ ВАЗ 2107?

Проверка зажигания на ВАЗ 2107 выполняется с использованием мультиметра или омметра.

• Необходимо отключить провода от клемм катушки зажигания.
• И подсоединить к выводам первичной обмотки катушки зажигания электроды мультиметра.
• Проверьте сопротивление. Сопротивление первичной обмотки на катушке типа Б-117 А, при температуре 20°С должно быть примерно 3-3,5 Ом, для катушки типа 27.3705 — 0,45-0,5 Ом.
• Подключите мультиметр к высоковольтному выводу «+Б», для того чтобы измерить сопротивление на вторичной обмотке. Сопротивление вторичной обмотки, на катушке типа Б-117 А при температуре 20°С должно быть 7,4-9,2 кОм, для другого типа катушки — 27.3705 (нормальным сопротивлением считается — 5-0,5 кОм).

КАК ЗАМЕНИТЬ КАТУШКУ ЗАЖИГАНИЯ НА ВАЗ 2107

Катушка в большинстве случаев неремонтопригодная, то есть починить ее практически невозможно, поэтому в случае неисправности катушки зажигания ее придется менять. Замена катушки на ВАЗ 2107 производится довольно просто, с этим заданием под силу справиться любому начинающему автовладельцу.

ДЛЯ РАБОТЫ ВАМ ПОТРЕБУЮТСЯ:

1. Торцевые головки на «8» и «10»;
2. Новая катушка зажигания.

Собственно сам процесс замены:

• Первым делом снимаем «-» клемму с АКБ.
• Далее вынимаем центральный ВВ-провод вывода катушки, для этого достаточно просто потянуть его вверх, приложив минимум усилий.

Головкой на «8» откручиваем гайки крепления клемм проводов, подключенных к контактам катушки.

• Далее снимаем саму катушку, для этого откручиваем две гайки крепления катушки.
• Снимаем катушку зажигания и ставим на ее место новую.

Дальнейшая сборка производится в обратной последовательности.

Не нашли интересующую Вас информацию? Задайте вопрос на нашем форуме.

Как поменять магнитолу на ваз 2110

Замена лобового стекла на ваз 2107, что нужно для замены, снятие и установка

Расход бензина ваз 2110 на 100 километров пути

Ваз 2108 карбюратор провалы при нажатии на газ

Какое заливать масло в ваз 2109, когда менять, какое заливать, как заливать

Как заменить сальник коленвала на ваз 2109

Почему ваз 2106 дергается при езде, возможные причины, что проверить

Ошибка 0340 ваз 2114 8 клапанов

Подготовка автомобиля к проверке катушки зажигания

Перед началом проверки катушки зажигания на ВАЗ 2107 инжектор своими руками мультиметром, необходимо подготовить автомобиль

Важно следовать определенной пошаговой инструкции:. 1

Убедитесь, что двигатель автомобиля остановлен и охладился

1. Убедитесь, что двигатель автомобиля остановлен и охладился.

2. Откройте капот и обеспечьте доступ к катушке зажигания, которая находится неподалеку от двигателя.

3. Визуально осмотрите катушку зажигания на наличие видимых повреждений, трещин или коррозии. Если обнаружены повреждения, замените катушку.

4. Отсоедините провода, подключенные к катушке зажигания, аккуратно извлекая их из разъемов.

5. Очистите разъемы проводов и катушки от грязи и окиси с помощью щетки или сухой тряпки.

6. Убедитесь, что мультиметр находится в режиме измерения сопротивления (Ом).

7. Если катушка зажигания снята с автомобиля, проверьте ее сопротивление с помощью мультиметра, соединив его красный провод с контактом средней свечи, а черный провод с общим контактом катушки. Нормальное сопротивление составляет около 6-8 кОм.

8. Если катушка зажигания установлена на автомобиле, проверьте ее сопротивление, соединив мультиметр с помощью тестовых проводов с контактами первичной и вторичной обмоток катушки. Нормальное сопротивление первичной обмотки составляет около 0,5-1,5 Ом, вторичной — около 5-8 кОм.

После подготовительных действий автомобиль готов к проведению проверки катушки зажигания мультиметром.

Установка автомобиля на ровную поверхность

При выполнении диагностики и ремонта электрической системы автомобиля, такого как ВАЗ 2107 инжектор, важно обеспечить стабильные условия работы. Используя мультиметр и пошаговую инструкцию, можно проверить катушку зажигания своими руками

Перед началом проверки рекомендуется установить автомобиль на ровную поверхность для обеспечения безопасной и точной работы. Вот несколько шагов, которые помогут вам правильно установить ВАЗ 2107 инжектор перед проверкой катушки зажигания.

1. Выберите плоское место. Найдите место, где вы сможете безопасно и удобно провести проверку. Убедитесь, что поверхность ровная и не скользкая.
2. Подъемник или подставки. Если у вас есть доступ к подъемнику или автомобильным подставкам, используйте их для поднятия автомобиля на уровень. Это обеспечит лучший доступ к нижней части автомобиля.
3. Проверьте уровень. Припаркуйтесь на ровной поверхности и убедитесь, что автомобиль находится на уровне. Используйте уровень или другое подобное устройство для проверки горизонтальности.
4. Затормозите автомобиль. Прежде чем приступить к проверке, убедитесь, что автомобиль надежно заторможен. Включите ручной тормоз и поставьте переключатель в положение «P» (парковка) для автоматической коробки передач или включите первую передачу для механической коробки передач.

При следовании этим шагам вы создадите стабильные и безопасные условия для проверки катушки зажигания мультиметром на ВАЗ 2107 инжектор своими руками. Используйте эти инструкции, чтобы правильно установить автомобиль и получить наиболее точные результаты диагностики электрической системы.

Отключение провода аккумуляторной батареи

Перед началом проверки катушки зажигания мультиметром на ВАЗ 2107 инжектор своими руками, необходимо отключить провод от аккумуляторной батареи для безопасности.

Следуйте следующим пошаговым инструкциям:

1. Убедитесь, что автомобиль находится в режиме стоянки, двигатель выключен, и ручка передач в положении «нейтраль».

2. Расположите аккумуляторную батарею находящуюся под капотом автомобиля.

3. Откройте крышку аккумулятора с помощью подходящего инструмента, такого как отвертка или ключ.

4

Обратите внимание на два провода, подключенных к аккумуляторной батарее. Один провод соединен с плюсовым (+) полюсом, а второй провод соединен с минусовым (-) полюсом

5. Начните с отключения провода, соединенного с минусовым (-) полюсом. Распошлите скобку на клемме провода и аккуратно отсоедините провод от аккумуляторной батареи.

6. Переместите отсоединенный провод в сторону, чтобы убедиться, что он не контактирует с положительным (+) полюсом аккумуляторной батареи.

Теперь провод аккумуляторной батареи отключен, и вы можете продолжить с проверкой катушки зажигания мультиметром на ВАЗ 2107 инжектор своими руками.

Как проверить катушку зажигания карбюратор ВАЗ 2107 — 2106

Второй вариант проще выдергиваем с трамблёра высоковольтный провод который ведёт к катушке зажигания подводим к массе не соприкасаемся примерно 0.5-0.9 милиметров и прокручиваем стартёром искра должна быть насыщена сине-желтоватого оттенка и громкая если нет такого можно смело менять у вас потеря напряжение ( Убедитесь что аккумулятор не разряжен! Как проверить генератор ВАЗ ) также если есть вторая катушку зажигания можно просто накинуть на неё провода и проверить завести двигатель и посмотреть как будет работать или как говорилось ранее на искру по массе как установить зажигание на ВАЗ 2106 .

Полезные советы по замене катушки зажигания ВАЗ 2107 инжектор своими руками

Шаг 1: Проверка состояния катушки зажигания

Перед тем, как заменить катушку зажигания, необходимо убедиться, что проблема действительно заключается именно в ней. Для этого можно использовать следующий алгоритм:

1. Очистите катушку зажигания от грязи и пыли с помощью сжатого воздуха или мягкой щетки.
2. При помощи мультиметра измерьте сопротивление первичной и вторичной обмоток катушки.
3. Сопротивление первичной обмотки должно составлять около 0,6-0,8 Ом, а вторичной – около 6-10 кОм.
4. Если измеренные значения сопротивления отличаются от указанных, то катушка зажигания неисправна и нуждается в замене.

Шаг 2: Подготовка к замене катушки зажигания

Для начала необходимо приготовить следующие инструменты и материалы:

• Набор ключей или гаечный ключ;
• Отвертка;
• Новая катушка зажигания;
• Смазка для свечных ниппелей;
• Краска для заметности соединений;
• Запасные стяжки и прокладки.

Также перед заменой катушки зажигания рекомендуется придерживаться следующих рекомендаций:

• Одевайте перчатки и используйте защитные очки, чтобы защититься от возможных травм;
• Полностью охладите двигатель, прежде чем начать работу;
• Отключите аккумулятор автомобиля, чтобы избежать возможности короткого замыкания;
• Убедитесь, что у вас есть подходящая замена для старой катушки зажигания.

Шаг 3: Замена катушки зажигания

Приступая к процедуре замены катушки зажигания ВАЗ 2107 инжектор, выполните следующие действия:

1. Отсоедините провода от клеммы аккумулятора.
2. Снимите декоративные крышки и защитные заглушки с блока цилиндров.
3. Отсоедините провода от катушки зажигания, аккуратно отжав фиксаторы на разъемах.
4. Отверните крепежные болты или гайки, крепящие катушку к блоку цилиндров.
5. Снимите старую катушку зажигания со свечных ниппелей, аккуратно поворачивая влево-вправо и тянут ее к себе.
6. Нанесите небольшое количество смазки на свечные ниппели новой катушки зажигания.
7. Установите новую катушку зажигания на свечные ниппели, аккуратно поворачивая влево-вправо и затем нажимая вниз до упора.
8. Закрепите новую катушку зажигания на блоке цилиндров при помощи крепежных болтов или гаек.
9. Подсоедините провода к новой катушке зажигания, аккуратно вставляя разъемы и нажимая до замка.
10. Установите защитные заглушки и декоративные крышки на блок цилиндров.
11. Подсоедините провода к клемме аккумулятора.

После замены катушки зажигания рекомендуется проверить работу двигателя автомобиля и убедиться, что проблема с иницированием горения топлива была успешно устранена.

Симптомы неисправности катушки зажигания

Признаки неисправности катушки зажигания заключаются в том двигатель периодически «троит» (актуально троение в дождливую погоду, и при запуске мотора, «на холодную»), имеют место «провалы» при разгоне машины, при визуальном осмотре катушки наблюдаются «дорожки» электрического пробоя, подгорание контактов, следы термического перегрева, наличие большого количества грязи и мусора в корпусе катушки и другие, более мелкие, неисправности. Чаще всего причинами неисправности катушки является обрыв ее первичной или вторичной обмоток. В некоторых случаях просто повреждение их изоляции. На начальном этапе катушка будет работать более-менее нормально, однако со временем проблемы будут усугубляться, и описанные выше признаки будут проявляться в большей мере.

Существует несколько типовых признаков пробоя катушки зажигания. Сразу стоит оговориться, что перечисленные ниже неисправности могут быть вызваны и другими причинами, поэтому диагностику все же стоит проводить комплексно, в том числе проверив и состояние катушек зажигания. Так, симптомы пробоя можно разделить на два типа — поведенческие и визуальные. К поведенческим относится:

• Двигатель начинает «троить». И с течением времени ситуация все усугубляется, то есть «подтраивание» выражается все четче, теряется мощность и динамика двигателя.
• При попытке быстрого разгона имеет место «провал», а при работе на холостом ходу аналогично резко не повышаются обороты двигателя. Также имеет место потеря мощности под нагрузкой (при перевозе тяжелых грузов, езде в гору и так далее).
• «Троение» двигателя чаще возникает в дождливую (влажную) погоду и при запуске двигателя «на холодную» (особенно характерно для низких температур окружающего воздуха).
• В некоторых случаях (на более старых машинах) возможно появление в салоне запаха несгоревшего бензина. На более новых автомобилях аналогичная ситуация может быть, когда вместо более-менее чистых выхлопных газов к ним добавляется запах несгоревшего бензина.

При демонтаже катушки зажигания при ее неисправности можно наблюдать визуальные признаки того, что она полностью или частично вышла из строя. Так, к ним относится:

• Наличие на корпусе катушки «дорожек пробоя». То есть, характерных темных полос, по которым «прошивает» электричество. В некоторых, особо «запущенных» случаях, на дорожках имеют место окалины.
• Изменение (помутнение, почернение) цвета диэлектрика на корпусе катушки зажигания.
• Потемнение электрических контактов и разъемов, возникшее вследствие их подгорания.
• Следы перегрева на корпусе катушки. Обычно они выражаются в неких «потеках» или изменении геометрии корпуса в некоторых местах. В «тяжелых» случаях они могут иметь горелый запах.
• Высокая загрязненность на корпусе катушки. Особенно вблизи электрических контактов. Дело в том, что электрический пробой может происходить именно по поверхности пыли или грязи. Поэтому желательно не допускать такого состояния.

Основной же признак неисправности катушки — отсутствие воспламенения топливной смеси. Однако такая ситуация возникает не всегда, поскольку в определенных случаях часть электрической энергии все же уходит на свечу, а не только на корпус. В этом случае необходимо провести дополнительную диагностику.

Ну и на современных машинах в случае возникновения пробоя катушки зажигания электронный блок управления двигателем (ЭБУ) сообщит об этом водителю, активировав на приборной панели лампу Check Engine (и диагностическим кодом пропуски зажигания). Однако она может засветиться и из-за других неисправностей, поэтому для этого нужна дополнительная диагностика с помощью программных и аппаратных средств.

Описанные выше признаки неисправности актуальны в случае, если в двигателе установлены индивидуальные катушки зажигания. Если конструкцией предусмотрена установка одной, общей для всех цилиндров, катушки — то двигатель заглохнет вовсе (это, собственно, одна из причин, почему на современных машинах устанавливают несколько индивидуальных модулей).

Неисправности в проводке и контактах

Окисление контактов может возникнуть из-за воздействия влаги, соли или грязи на проводку. В результате этого сопротивление контактов увеличивается, что может привести к неправильной работе катушки зажигания или полному прекращению ее работы.

Износ реле зажигания также может стать причиной проблем с катушкой зажигания. При износе реле зажигания происходит неправильное включение или отключение электрической цепи, что влияет на работу катушки зажигания и может привести к ее выходу из строя.

Неправильное соединение проводов или неплотное обжатие контактов также может привести к проблемам с катушкой зажигания. При неправильном соединении проводов или неплотном обжатии контактов происходят неправильные соединения или перебои в электрической цепи, что может вызвать неполное включение или выключение катушки зажигания.

Для решения проблем с проводкой и контактами необходимо провести осмотр и диагностику проводки, заменить окисленные или изношенные контакты, а также правильно соединить провода и обжать контакты. Результатом этих действий будет исправное функционирование катушки зажигания и исчезновение проблем с ней.

Нестабильная работа инжекторного двигателя.

Нестабильность работы двигателя может быть из-за сбоя в любой системе. Будь то:

• зажигание;
• топливоподача;
• электронный блок управления
• износ  движущихся частей и агрегатов двигателя.

Чтобы разобраться в этом, необходимо проверить работоспособность систем методом исключения. На примере рассмотрим ЭБУ.

Двигатель прогрет, но при работе чувствуется вибрация и повышенные обороты. Возможно, это накопление ошибок в памяти контроллера. Что бы сбросить их, необходимо заглушить двигатель и выключить «массу» минут на 15. После этого запустить двигатель. Если в работе двигателя изменений не произошло, значит, причина в датчиках ЭБУ.

Когда не работает любой из датчиков, ЭБУ приходится опираться только на данные рабочих приборов. Этого не хватает для нормального управления СПВТ. Двигатель работает не правильно:

1. Неустойчивые обороты коленчатого вала.
2. Увеличен расход бензина, сильно обогащенная смесь.
3. На выхлопе черный дым.
4. Копоть или сажа на электродах свечей.

Это возникает из-за недостатка данных поступающих на блок управления, таких как:

• расход воздуха;
• количество кислорода в выхлопных газах;
• положение дроссельной заслонки;
• положение коленчатого вала;
• температур;
• число оборотов;
• или поломка РХХ.

Чтобы проверить работоспособность датчиков, нужно по очереди отключать разъемы проводов и наблюдать, как работает ДВС. Если без изменений, то тот прибор, который отключен, вышел из строя.

Чаще всего происходят сбои в работе регулятора холостого хода.

Способы проверки модуля

Если в системе зажигания пропала искра, то водитель может произвести первичную диагностику модуля своими руками:

Проверка модуля зажигания.

1. Установить машину на площадку или в гараж, заглушить двигатель.
2. Открыть капот автомобиля, а затем демонтировать корпус воздушного фильтра с патрубками.
3. Отстегнуть разъем электропроводки от модуля.
4. Включить зажигание, а затем подсоединить щупы мультиметра (переключенного в режим измерения напряжения в интервале от 0 до 20 В) к картеру двигателя (минус) и среднему контакту в штекере. На исправном узле параметр будет равен 12 В, при отсутствии напряжения или пониженном значении необходимо провести дальнейшую диагностику.
5. Отключить зажигание, а затем снять высоковольтные провода.
6. Включить в тестовом оборудовании режим замера сопротивления с максимальным значением 20 кОм.
7. Подсоединить щупы к крайним выводам в разъеме. Если прибор показывает бесконечное сопротивление, то в цепи имеется обрыв. В этом случае блок требуется поменять.
8. Проверить сопротивление между выводами на 1-4 и 2-3 цилиндры (на корпусе блока нанесены цифры, позволяющие определить назначение выходов). Модуль считается исправным при сопротивлении 5-6 кОм. При индикации бесконечного сопротивления блок подлежит замене.

Проверка электрической цепи РХХ.

Что из себя представляет диагностика модуля зажигания?

Как вы уже, наверное, поняли – зажигание электронное запросто может выйти из строя, в принципе аналогично другим узлам автомобиля. Поэтому случись такое, вы должны иметь в своем водительском арсенале несколько действенных способов, которые помогут установить, какой именно механизм дал сбой? Вполне возможно, что это модуль зажигания. Как проверить? Проще простого, главное прихватить в гараж тестер или мультиметр, а также контрольную лампу. Я, выполняя проверку использую несколько действенных способов, которые так или иначе помогут и вам.

Прошу к рассмотрению!

1. Банальная замена – при условии, что новый механизм будет работоспособным и идентичный старому модулю.
2. Замер сопротивления – переключите тестер в режим омметра и проведите замер сопротивления на спаренных выводах, если быть точным, то между 1 и 4, а также 2 и 3 цилиндрами. Показания на обоих сторонах должны быть идентичным. Какое должно быть сопротивление? Эта цифра может колебаться в районе 5.4 кОм.
3. Замер напряжения – зафиксируйте один щуп мультиметра на колодке, а именно – на контакте А, второй – на массе. Включите зажигание, при обрыве повода прибор не предоставит вам каких-либо сведений, в обратном случае на циферблате появятся знакомые цифры – 12 В.
4. Проверка цепи на обрывы – конец одного провода контрольной лампы (12 В), приложите к контакту А и активируйте стартер. При исправной цепи, лампочка должна мигать, соответственно в случае обрыва – не мигать. То же самое, проделайте и с другими контактами.
5. Доверьтесь профессионалам – специализированная проверка на СТО, лучший вариант для тех, кто не экономит на собственном автомобиле.

Кроме того, произведите стандартные операции, проверьте зазор на свечах, при необходимости очистите их от нагара. Наконец, просто пошатайте модуль зажигания и проводку вокруг него, ведь таким способом вполне реально установить ненадежные контакты.

Проверка модуля зажигания

Проверка модуля зажигания на работоспособность осуществляется следующими способами:

Замена модуля зажигания на заведомо исправный

1. Самый простой способ – подключение заведомо рабочего модуля. При этом устройства должны быть полностью идентичны, высоковольтные провода исправны, и проверена надежность контактов.

Проверка контактов на модуле зажигания

2. Шевеление модуля, которое позволяет выявить ненадежные контакты. Для этого шевелят колодку проводов, и сам модуль. Если в процессе воздействия двигатель реагирует изменением работы, значит причина неполадок кроется в плохом контакте.

Замер сопротивления на выводах модуля зажигания

3. Измерение сопротивления. Для этого понадобится тестер, переключенный в режим омметра. Проводят измерения на парных выводах модуля между 1 и 4, а также 2 и 3 цилиндром. Величина сопротивления должна быть одинакова, и приближаться к показателю 5,4 кОм.

Проверка модуля зажигания при помощи тестера

4. Проверка напряжения тестером. Один щуп прибора прикладывают к контакту А колодки, второй на массу. После включения зажигания снимают показания прибора. При исправном проводе он покажет напряжение 12 В, при его отсутствии проверяют предохранитель, защищающий модуль зажигания. После проверяют целостность цепи контрольной лампой 12 В. Один конец провода прикладывают к контакту А и вращают стартер. Если лампа не мигает – цепь оборвана. Процедура аналогично повторяется с другими контактами.

Диагностика модуля зажигания профессиональным оборудованием

5. Диагностика на сервисной станции при помощи подключения компьютера со специальным программным обеспечением к ЭБУ. Неисправности обнаруживаются в виде ошибок, обозначенных буквенно-числовым кодом, после чего проводится более глубокая диагностика неисправности для принятия решения – ремонта модуля зажигания, или его замены. Аналогичная проверка проводится на специализированной СТО при помощи осциллографа.

Ремонт

Итак, для ВАЗ 2110 самая распространенная проблема — это исчезновение напряжения на 2 и 3 цилиндрах. Спустя некоторое время двигатель вновь начинает работать нормально, если нажать на заднюю пластину модуля.

Мириться с подобной ситуацией не стоит, лучше сразу выполнить проверку работоспособности блока, восстановить или заменить его полностью.

Демонтаж модуля

Выполнить процедуру достаточно просто.

1. Отключите минусовой провод от аккумуляторной батареи.
2. Снимите пластиковую крышку, которая закрывает двигатель.
3. Снимите провода со свечей зажигания.
4. Отсоедините провода от модуля зажигания. Их нумерация обозначена на специальных белых кольцах. А номер цилиндра указан на корпусе модуля зажигания.
5. Отключите разъем от модуля зажигания.
6. С помощью головки на 10, открутите три гайки, на которых держится искомый нами блок.
7. Аккуратно снимите его, после чего можно приступать к дальнейшей работе.

Теперь переходим непосредственно к работе с модулем:

1. Откройте алюминиевую пластину на модуле зажигания. Для этого пригодится плоская отвертка.
2. Внутри вы найдете небольшую печатную плату с элементами электроники. Ее покрывают прозрачным слоем силикона, который придется удалить.
3. Также там присутствуют провода, которыми осуществляется соединение платы с контактами разъемов. Они выполнены из алюминия, потому способны быстро рваться.
4. Все провода от контактов отрывайте, не бойтесь. На их место будут установлены другие. Кстати, специалисты рекомендуют использовать многожильные провода, применяемые в компьютерных мышках.
5. Схема модуля зажигания включает в себя два коммутатора и два мощных трансрезистора. Если вы решите поменять эти элементы, то необходимо знать, что коммутаторы используются производства SGS-THOMSON (модель L497D1), а транзисторы типа BU931.
6. Контакты выполнены из алюминия, потому вам потребуется специальный флюс для работы с этим металлом.
7. Проводок припаиваем к плате. К коллекторам транзистора паять сложнее, поскольку их покрывают специальным материалом, пайка которых проблематичная. Потому постарайтесь максимально аккуратно скрыть верхнее напыление с элемента. Чтобы паяльник не передавал все тепло на пластину, поместите ее на плиту, нагрейте до 180 градусов по Цельсию.
8. Припаяйте проводки к контактам на модуле, чтобы они оказались максимально короткими.
9. Места, где вы паяли, покройте лаком. Подойдет обычный лак для ногтей, позаимствованный у вашей жены.
10. Проверьте, работает ли модуль зажигания.
11. Если все хорошо, обмажьте внутреннюю поверхность специальным автогерметиком, после чего выполните сборку в обратной последовательности.
12. По завершению сборки проводки должны располагаться достаточно свободно. Убедитесь, что внутри коробки их не разжало и целостность соединений не нарушена.

Выполнить подобный ремонт модуля зажигания на ВАЗ 2110 своими руками не составит особого труда

Но проявите осторожность, действуйте аккуратно и последовательно

Особое внимание уделите процессу пайки

Но учтите, мы рассмотрели проблему плохих контактов. Она является не единственной для «десятки». Возможно, потребуется распиновка модуля зажигания на ВАЗ 2110. Для этого лучше обращаться к специалистам.

Если причина неисправности кроется в другом, тогда высока вероятность того, что модуль зажигания ВАЗ 2110 на 8 клапанов лучше просто заменить на новый. Поиски могут затянуться, так и не дав результата. А замена элемента полностью решит сложившуюся проблему.

Возможные причины поломки

Слабым местом катушек зажигания и модулей является вторичная обмотка, генерирующая импульс высокого напряжения. В ней может произойти обрыв витка или пробой. Приводят к такому явлению следующие факторы:

1. использование некачественных или неподходящих по параметрам свечей;
2. эксплуатация при неработающих проводах высокого напряжения;
3. частые попытки проверить искру.

Высоковольтажный импульс, возникающий во вторичной обмотке, должен быть реализован (израсходован). Если этого не происходит (при нарушении целостности провода высокого напряжения, например), высокоэнергетический электрический импульс ищет выход. Найдёт он его, с большой долей вероятности, в тонкой вторичной обмотке.

Часто неисправность модуля возникает при нарушении целостности некачественной заводской пайки проводов, идущих на элементы коммутатора. Такое происходит от вибрации. Также причиной неработающих катушек может стать банальное нарушение контакта во входящем разъёме. Ещё одним фактором, приводящим к неисправности блока зажигания, зачастую становится влага, попадающая на устройство во время мойки или вождения в нестандартных условиях.

Модуль зажигания ВАЗ-2114 и его особенности

Модуль зажигания легкового автомобиля специально разработан для усовершенствования запуска автомобильного двигателя. Так как в качестве основных составляющих модуля работают две высоковольтные катушки, то и называют его часто «катушкой зажигания».

Рассмотрим устройство данной детали:

• катушки для вырабатывания высокого напряжения;
• двухканальный электронный коммутатор;
• прочный пластиковый корпус;
• низковольтный разъем подачи управляющих импульсов;
• выводы для подключения высоковольтных проводов к свечам зажигания.

Основными действующими элементами модуля зажигания являются высоковольтные катушки, которые раздают зажигающую искру на свечи. Это возможно благодаря следующей ее конструкции:

1. Проводов для передачи высокого напряжения.
2. Клемм с низким напряжением.
3. Обмотки на сердечнике – вторичной (для розжига рабочей смеси) и начальной.
4. Сердечника из электротехнической стали.

Механизм функционирования катушки зажигания заключается в следующем:

• электронный блок управления двигателем собирает все сигналы от расположенных на нем датчиков;
• ЭБУ формирует управляющий сигнал;
• сигнал поступает непосредственно на катушку зажигания;
• та, в свою очередь, образует высоковольтное напряжение;
• напряжение из катушки поступает на свечу цилиндра двигателя;
• топливновоздушная смесь воспламеняется;
• производится запуск двигателя.

Найти данную деталь сможет даже неопытный автолюбитель: достаточно проследить путь одного из высоковольтных проводов – от свечи до пластикового корпуса.

В этом корпусе и размещается модуль зажигания.

Возможные причины

Если плавают обороты на холодную, это не связано с неисправностью конкретно одного датчика или механизма. Если ДВС работает нестабильно, нужно диагностировать каждую систему по очереди:

Впускной тракт. Подсос воздуха во впускной системе — это наиболее частая причина плавающих оборотов на холодную.
Топливная система. Смотрим фильтр, насос и форсунки

Последним стоит уделить особое внимание, особенно если это дизель. Да, автомобиль запускается и тянет на любой подъем, но на холодную двигатель не будет держать обороты.
Датчики

Проверьте ДМРВ, ДПДЗ, лямбда‐зонд, а также регулятор холостого хода. Они могут быть излишне загрязнены, либо не работать по причине короткого замыкания или плохого контакта.
Цилиндропоршневая группа. Если замер компрессии показал неутешительные результаты, причина именно в ЦПГ.

Инжекторные двигатели ВАЗ

Проверка модуля зажигания

Проверка модуля зажигания на работоспособность осуществляется следующими способами:

Замена модуля зажигания на заведомо исправный

1. Самый простой способ – подключение заведомо рабочего модуля. При этом устройства должны быть полностью идентичны, высоковольтные провода исправны, и проверена надежность контактов.

Проверка контактов на модуле зажигания

2. Шевеление модуля, которое позволяет выявить ненадежные контакты. Для этого шевелят колодку проводов, и сам модуль. Если в процессе воздействия двигатель реагирует изменением работы, значит причина неполадок кроется в плохом контакте.

Замер сопротивления на выводах модуля зажигания

3. Измерение сопротивления. Для этого понадобится тестер, переключенный в режим омметра. Проводят измерения на парных выводах модуля между 1 и 4, а также 2 и 3 цилиндром. Величина сопротивления должна быть одинакова, и приближаться к показателю 5,4 кОм.

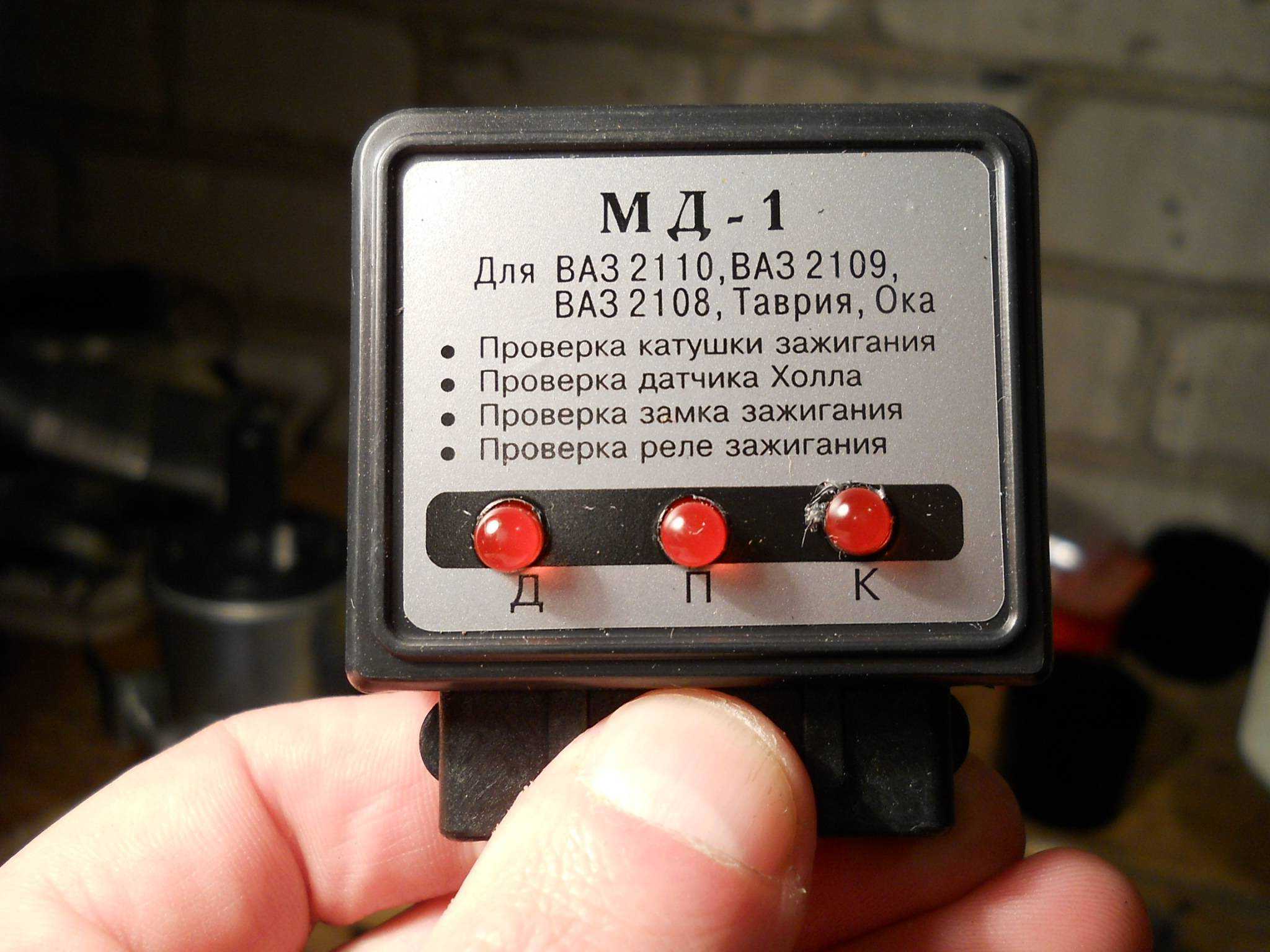

Проверка модуля зажигания при помощи тестера

4. Проверка напряжения тестером. Один щуп прибора прикладывают к контакту А колодки, второй на массу. После включения зажигания снимают показания прибора. При исправном проводе он покажет напряжение 12 В, при его отсутствии проверяют предохранитель, защищающий модуль зажигания. После проверяют целостность цепи контрольной лампой 12 В. Один конец провода прикладывают к контакту А и вращают стартер. Если лампа не мигает – цепь оборвана. Процедура аналогично повторяется с другими контактами.

Диагностика модуля зажигания профессиональным оборудованием

5. Диагностика на сервисной станции при помощи подключения компьютера со специальным программным обеспечением к ЭБУ. Неисправности обнаруживаются в виде ошибок, обозначенных буквенно-числовым кодом, после чего проводится более глубокая диагностика неисправности для принятия решения – ремонта модуля зажигания, или его замены. Аналогичная проверка проводится на специализированной СТО при помощи осциллографа.
