Как правильно подключить брони провода на ваз 2109

Порядок присоединения высоковольтных проводов к модулю зажигания ВАЗ 21083, 21093, 21099

Чтобы присоединить до этого полностью снятые высоковольтные провода в правильном порядке к модулю (катушке) зажигания системы зажигания инжекторного двигателя (2111) автомобилей ВАЗ 21083, 21093, 21099 необходимо знать некоторые особенности.

— На инжекторном двигателе автомобилей ВАЗ 21083, 21093, 21099 отсчет цилиндров ведется от привода ГРМ к коробке передач.

— На некоторых разновидностях высоковольтных проводов возле наконечников имеются белые колечки с маркировкой (либо маркировка на самих проводах).

— На модуле зажигания около каждого вывода имеется отлитый номер цилиндра, которому он соответствует.

Часто из-за загрязнения и труднодоступности невозможно определить какие цифры нанесены на модуле зажигания. Используя приведенную ниже схему: «Модуль зажигания системы зажигания двигателя 2111 автомобилей ВАЗ 21083, 21093, 21099» достаточно просто присоединить высоковольтные провода от каждой свечи с конкретному выводу модуля зажигания.

Примечания и дополнения

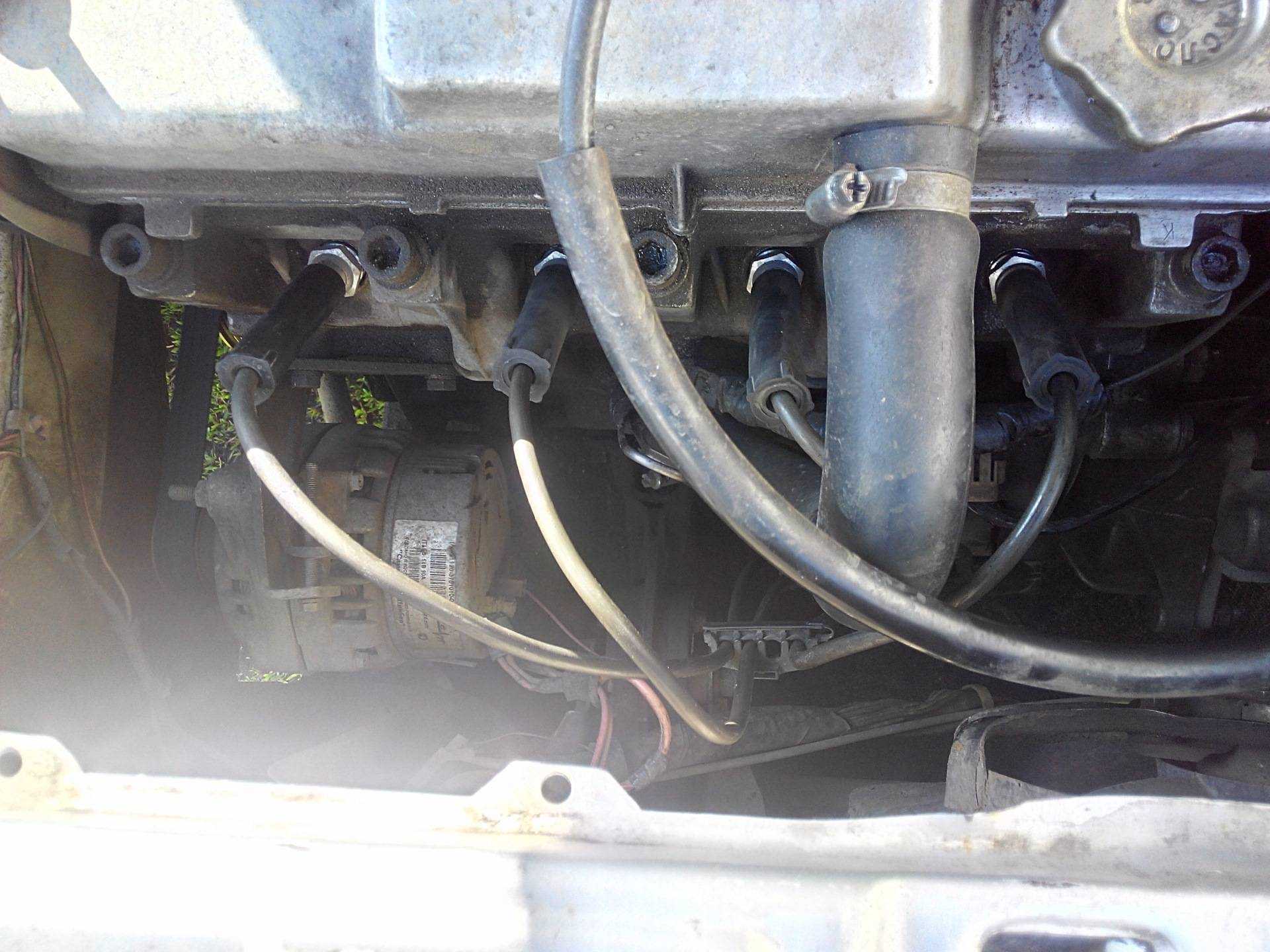

— Высоковольтные провода, идущие от модуля к свечам разной длинны: на свечу первого цилиндра самый длинный, далее по убыванию.

— При замене высоковольтных проводов следует менять их поочередно чтобы не перепутать выводы.

Принцип работы четырехтактной силовой установки

Понять, почему важно правильно подключать высоковольтные провода можно, если вы изучите принцип работы силовой установки. Карбюратор или инжектор ВАЗ-2109 работают примерно по одному принципу, так как обе силовые установки являются четырехтактными

Карбюратор или инжектор ВАЗ-2109 работают примерно по одному принципу, так как обе силовые установки являются четырехтактными.

1. Сначала объем цилиндра наполняется топливной смесью и отработанными газами. Этот процесс называется «впуск».
2. Затем двигатель переходит к сжатию. При нем клапана закрыты, а коленвал и шатун двигают поршень вверх. Смесь из топлива и воздуха переносится в камеру сгорания.
3. На этапе расширения включается в работу зажигание, появляется искра. Она воспламеняет топливную смесь, благодаря чему образуются газы. Они давят на поршень, из-за чего он двигается вниз. Через шатун это усилие передается на коленчатый вал.
4. Завершает процесс «выпуск» отработанных газов через выхлопную систему.

Чтобы работал двигатель плавно и без рывков, процессы должны проходить в определенном порядке. Это, в первую очередь, касается порядка включения в работу цилиндров.

Как скорректировать положение трамблера

Если детонацию слышно слегка или она отсутствует вовсе, тогда стоит поворачивать трамблер. Так нужно регулировать зажигание пока процесс не уладится до полутора секунд.

Стоит рассказать несколько возможных ситуаций развития событий при осуществлении этой процедуры.

Итак, порядок зажигания ВАЗ 2106 следующий:

1. Когда детонация очень быстрая, то есть пропадает спустя несколько секунд, то это говорит о нормально выполненной регулировке. Если она после пяти секунд, то выполнять настройку уже не нужно.
2. Длительная детонация. Чтобы замедлить этот процесс нужно произвести остановку и ослабить корпус трамблера, и повернуть его на одно отделение вперед. Выполняйте эти действия, до тех пор, пока процесс не будет длиться в течение нужного периода времени.
3. Детонация не происходит. Это не есть правильным «симптомом». В этой ситуации нужно поворачивать трамблер в сторону минуса.

Ваз 2109: провода свечей зажигания, как причина неполадок

Ваз 2109 провода свечей зажигания, проверка тестером свечного броне провода

В ваз 2109 свечные провода играют весьма важную роль для запуска и работы ДВС, ведь именно с их помощью осуществляется передача тока высокого напряжения от катушки к свечам зажигания. От того насколько в ваз 2109 провода свечи исправны и эффективны проводов зависит своевременное и интенсивное воспламенение смеси воздуха и бензина, а стало быть, и стабильная, бесперебойная работа мотора. Наша инструкция поможет вам разобраться с устройством, назначением и правильным подключением этих электропроводов. Однако, не смотря на кажущуюся простоту устройства, электропровода эти имеют множество «болячек» и поэтому могут доставить вам кучу неприятностей, которые непременно отразятся на нервах и кармане, устройство смотрите на фото ниже.

Устройство бронированного электропровода свечей

Расположение и принцип его действия

Трамблер от ВАЗ 2108, устанавливается также на моделях 2109, 2199. Этот прерыватель четырехконтактного искрового типа, что позволяет правильно распределять искру на все 4 свечи зажигания. Сам узел является электромеханическим. Принцип его действия заключается в механическом замыкании электрических контактных групп, соединяющих в одну цепь катушку зажигания и высоковольтный провод конкретного цилиндра. Выбор той или иной контактной группы, а вместе с ней и цилиндра, зависит от текущего положения распределительного вала. Формирование искры и ее подача на цилиндр происходят в процессе вращения встроенного бегунка.

Трамблер «восьмерки» имеет цилиндрическую форму. Внутри корпуса располагаются все его компоненты, включая центральный валик с регулятором, бегунок, опорную пластину с датчиком Холла. Исключение составляет вакуум-корректор в форме тарелки, который находится на боковой трубке впускного коллектора. Этот диафрагменный регулятор используется для опережающего искрообразования на больших оборотах двигателя.

Особенности устройства системы

Отопитель и вся отопительная система ВАЗ-2114 во многом похожа на предшественников. Её считают простой, что делает возможным самостоятельный ремонт.

Основные узлы системы отопления:

• вентилятор;
• кран печки (краник или переключатель);
• радиатор;
• регулятор потоков воздуха.

Конструкция несложная. Подача воздуха внутрь салона происходит через заслонки. Резистор отвечает за мощность вентилятора и его работу. Если резистор на печке ВАЗ-2114 выходит из строя, регулятор в первом и втором положении перестаёт работать.

Важно! Если не поменять элемент системы отопления и оставить всё как есть, тогда прогрев салона будет происходить очень долго. В условиях холодной зимы терпения и здоровья у вас не хватит. В отопительной системе ВАЗ-2114 есть две спирали, сопротивление которых равно 0,23 и 0,82 Ом

Когда вентилятор находится в первом положении, подача тока происходит через две спирали. Переход на второе положение позволяет электричеству идти через одну спираль, потому сопротивление меньше

В отопительной системе ВАЗ-2114 есть две спирали, сопротивление которых равно 0,23 и 0,82 Ом. Когда вентилятор находится в первом положении, подача тока происходит через две спирали. Переход на второе положение позволяет электричеству идти через одну спираль, потому сопротивление меньше.

А когда регулятор в 3-м положении, вентилятор получает ток от моторчика, то есть минуя резистор. Так что если в первых двух положениях печка не работает, тогда причина в этом элементе системы отопления ВАЗ-2114.

Нюансы и расположение

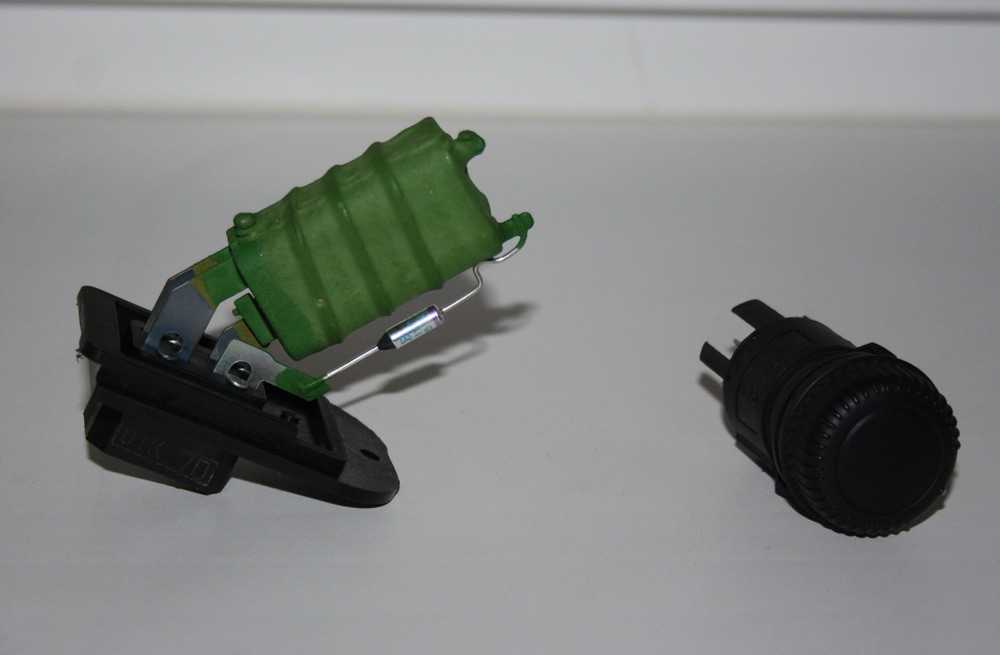

Чтобы заменить устройство, нужно знать, где оно находится и почему подлежит замене, а не ремонту.

1. Конструкторы ВАЗ-2114 не стали прятать резистор очень далеко. Он находится над педалью газа. То есть искать элемент нужно со стороны водителя. Чтобы получить доступ к устройству, откручивать или снимать ничего не нужно.
2. Его поломки происходят редко. Обычно проблемы появляются из-за оплавившихся колодок наконечника или обгорания контактов. Чтобы починить отопление, нужно почистить контакты, купить и установить колодку.
3. Опытные владельцы ВАЗ-2114 советуют всегда иметь про запас новый резистор. Он поможет вам быстро методом исключения определить причину неполадки системы отопления. Не каждый может визуально определить, сгорел резистор или нет. Вставив на место старого новый и проверив работу отопителя, вы убедитесь, виноват он или проблему нужно искать в других местах.
4. Принцип работы. Резистор служит для регулирования скорости работы печки. Он нужен для создания сопротивления с целью снижения напряжения. Для ВАЗ-2114 предусмотрен элемент с двумя спиралями сопротивления. Показатели сопротивления первой спирали 0,23 Ом, а у второй спирали параметры 0,82 Ом. Это позволяет включать печку в двух режимах работы через один резистор.

Принцип работы четырехтактной силовой установки

Понять, почему важно правильно подключать высоковольтные провода можно, если вы изучите принцип работы силовой установки. Карбюратор или инжектор ВАЗ-2109 работают примерно по одному принципу, так как обе силовые установки являются четырехтактными

1. Сначала объем цилиндра наполняется топливной смесью и отработанными газами. Этот процесс называется «впуск».
2. Затем двигатель переходит к сжатию. При нем клапана закрыты, а коленвал и шатун двигают поршень вверх. Смесь из топлива и воздуха переносится в камеру сгорания.
3. На этапе расширения включается в работу зажигание, появляется искра. Она воспламеняет топливную смесь, благодаря чему образуются газы. Они давят на поршень, из-за чего он двигается вниз. Через шатун это усилие передается на коленчатый вал.
4. Завершает процесс «выпуск» отработанных газов через выхлопную систему.

Чтобы работал двигатель плавно и без рывков, процессы должны проходить в определенном порядке. Это, в первую очередь, касается порядка включения в работу цилиндров.

Нет искры ВАЗ инжектор, 8 клапанов

На днях, ни с того, ни с чего автомобиль (Калина 1.6, 8 клапанов) начал жутко троить. Диагностика показала пропуски зажигания в 1 и 4 цилиндрах. После небольшой проверки (как правильно проверять смотри здесь) пришёл к выводу, что нет искры. Причем только в 1-4 цилиндрах.

Далее, что бы выяснить причину пропажи искры, пойду по порядку.

Первое, что нужно проверить — свечи зажигания. На вид свеча была нормальной, поэтому особой надежды, что замена исправит ситуацию у меня не было. Так и случилась — новая свеча все так же отказывалась давать искру.

Второе — проверка высоковольтных проводов. Проверяются они обычным мультиметром в режиме измерения сопротивления. Сопротивление должно быть в пределах 15 кОм. Провода тоже оказались исправными.

Третье, и наверное самое главное — катушка зажигания. Она как никто другой отвечает за искру. Ее работопригодность так же проверяется мультиметром в режиме прозвонки и измерения сопротивления. Для начала нужно проверить сопротивление между 1-4 и 2-3 выводами. Оно должно быть около 4 кОм. Если тестер показывает бесконечность — то катушка оборвана и целиком подлежит замене. Далее проверяется сопротивление между контактами 1a и 1b. Здесь не должно быть обрыва. И последнее — проверка центрального контакта на пробой на корпус. Тестер должен показать бесконечность.

Моя катушка испытание прошла на отлично. Вроде бы все основные детали исправны, так почему же нет искры? Покопавшись немного в интернете понял, что нужно еще проверить цепь от ЭБУ к самой катушке.

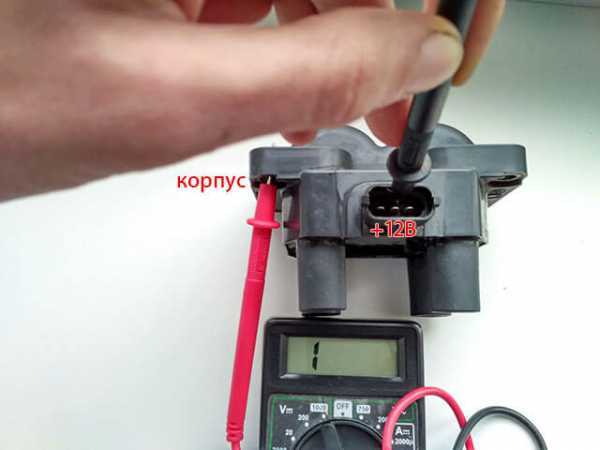

На катушку зажигания одевается 3х контактная фишка, следовательно нужно проверить эти 3 провода. Центральный контакт — это +12В, которые постоянно подаются при включенном зажигании. Крайние контакты — 1a и 1b — подают управляющий сигнал (отрицательный) в тот момент, когда необходима искра. Каким образом это все можно проверить? Очень просто — при помощи обычной лампочки.

Нужна лампа мощностью 1-2 Вт или светодиод с добавочным сопротивлением 500-700 Ом.

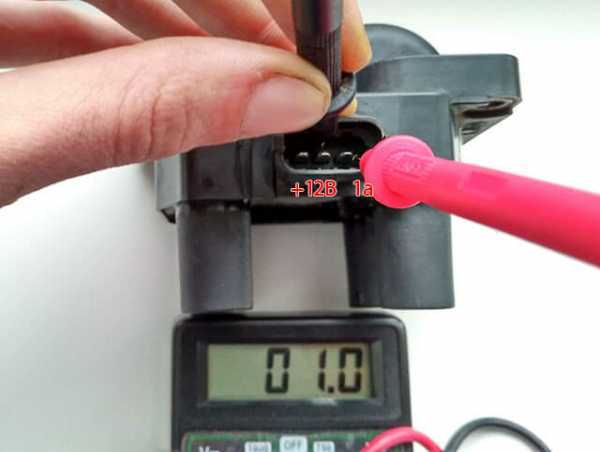

Подключаем лампу к центральному выводу и контакту 1а и просим напарника немного прокрутить двигатель (предварительно вытащите предохранитель бензонасоса и стравите давление в рампе). При прокрутке стартером лампа должна мигать. Такую же процедуру нужно проделать и с контактом 1b — лампа так же должна мигать.

У меня, при включении зажигания, лампа начала гореть, просто постоянно гореть (контакт 1b и центральный). Это означает, что управляющий провод где-то коротит на массу или же пробит транзистор (VT1) в ЭБУ. Что бы это выяснить нужно найти ЭБУ, отключить от него жгут проводов, найти нужные нам провода (1b) и прозвонить их на целостность.

Найдя схему контактов я узнал, что контакт 1b подходит к 5 выводу ЭБУ, 1a — ко 2му, 3 — масса цепи зажигания. Прозвонил их на целостность — все целые. Прозвонил на массу — тоже все отлично. Следовательно нужно проверить транзистор в самом контроллере.

В моем автомобиле установлен контроллер Январь 7,2. Внутри имеются 2 транзистора, пропускающие управляющие сигналы на вывода 1а и 1b катушки зажигания. Так вот один из этих транзисторов был пробит, т.е. постоянно находился в открытом положении.

Как проверить транзистор на исправность? У него есть 3 вывода — 2 из которых припаяны. Нужно прозвонить каждый крайний вывод с центральным. В обеих случаях тестер не должен пищать. Контакты не должны быть замкнутыми.

Теперь осталось дело за малым — выпаять пробитый транзистор (его маркировка — gb10nb37lz), на его место впаять новый и радоваться появившейся искре.

Порядок подключения высоковольтных проводов ВАЗ

Схема, порядок подключения высоковольтных проводов ВАЗ.

Для начала определимся, какой из четырех цилиндров первый?

Первый цилиндр у переднеприводных ВАЗ находится ближе к ремню ГРМ. Если смотреть на двигатель спереди — первый цилиндр самый левый). А дальше все просто — слева направо — 1, 2, 3, 4.

У заднеприводных ВАЗ Классика и Нива первый цилиндр находится ближе к переднему бамперу машины.

Общие советы при подключении высоковольтных проводов.

Проверка высоковольтных проводов. Чтобы проверить провода, вам понадобится мультиметр-тестер. Проверьте сопротивление проводов — оно должно быть не более 20 КОМ ( на практике самый длинный провод 1 цилиндра имеет сопротивление до 10 КОм). Если сопротивление провода больше 20 Ком — его необходимо заменить. Тщательно осмотрите провода на предмет перетирания о части мотора или об другие провода. В случае значительного истирания — провод заменить. В случае незначительного истирания — возможно проложить провод так, чтобы он не терся, и зафиксировать в этом положении.

Укладка проводов. Не старайтесь подключить провода в связке. Разберите жгуты проводов, освободите провода из пластиковых держателей. Соедините высоковольтные выводы с соответсвующими свечами цилиндров. Прокладывайте провода так, чтобы они не терлись друг о друга, части мотора, шланги. Не допускайте резких перегибов и натяжки проводов. После подключения всех проводов зафиксируйте их в жгут специальными гребенчатыми держателями, входящими в комплект поставки.

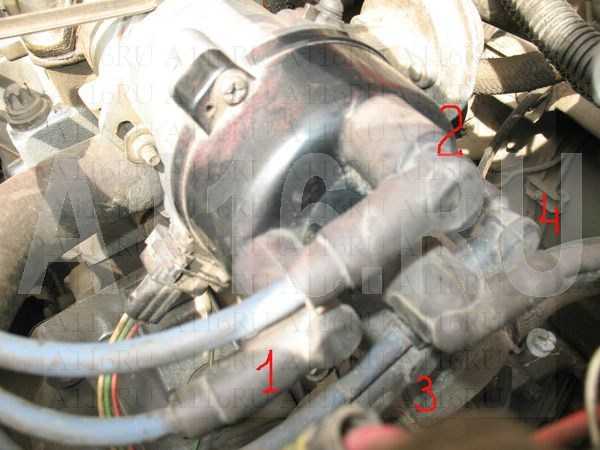

Порядок подключения в/в проводов на ВАЗ карбюратор (2108, 2109, 21099)

Центральный провод с крышки трамблера всегда идет на катушку зажигания (бобину).

Вывод крышки трамблера, который смотрит в сторону передка машины, соединяется с первым цилиндром.

Вывод крышки трамблера, смотрящий вниз, соединяется с третьим цилиндром.

Вывод крышки трамблера, смотрящий назад, соединяется с четвертым цилиндром.

Вывод крышки трамблера, смотрящий вверх, соединяется со вторым цилиндром.

Порядок подключения высоковольтных проводов на ВАЗ Классика, Нива с карбюратором и трамблером.

Центральный провод от катушки зажигания (бобины)

1 цилиндр — над вакуумным корректором. Далее по часовой стрелке порядок 1-3-4-2.

Инжекторные ВАЗ выпуска до 2004 года с модулем зажигания старого образца (4-контактный низковольтный разъем)

Собственно, на корпусе модуля уже обозначено, какому цилиндру соответствуют выводы — но мы продублировали красным цветом на случай, если модуль совсем испачкается, а на фото вы не вдруг не разглядите.

Инжекторные ВАЗ выпуска после 2004 года с катушкой зажигания нового образца (3-контактный низковольтный разъем)

Как и на модулях зажигания старого образца, на новых катушках тоже обозначено соответсвие выводов цилиндрам. Но порядок подключения отличается от порядка на модуле зажигания старого образца. Будьте внимательны.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Устройство модуля зажигания на ВАЗ 2109

Один из самых сложных электрических приборов в автомобиле ВАЗ 2109 на системе инжектор, несомненно, модуль зажигания. Этот элемент бывает в инжекторных автомобилях, для карбюраторных машин ставиться обыкновенная катушка. Фактически модуль зажигания выполняет всего одну, но очень важную функцию – генерирует ток высокого напряжения, вплоть до 30 тысяч ватт. Далее, по высоковольтным проводам ток направляется на свечи, а уже они дают искры, от которых воспламеняется топливо в блоке цилиндров.

Традиционная катушка также входит в состав модуля зажигания, но является лишь одной из его составных частей. На самом деле устройство прибора гораздо сложнее.

Давайте разберем его на примере того, как работает система зажигания ВАЗ 2109 на системе инжектор.

Настройка ВАЗ-2109, имеющего карбюраторный двигатель

Для начала подготовьте автомобиль к выполнению этой работы:

1. Запустите мотор, прогрейте его до 90 градусов и под контролем тахометра доведите количество оборотов силовой установки до 800.
2. Удалите трубку, по которой происходит разрежение со штуцера. Конец этой трубки зажмите пальцем и поднимите обороты до того момента, когда разрежение исчезнет.
3. В этот момент отключите мотор и перегните трубку так, чтобы просвета не было. Ослабьте крышку трамблера. Достаньте пробку и очистите смотровой люк со шкалой, расположенный на картере КПП.

Далее вам необходимо будет выставить угол зажигания. Эта работа делается по инструкции:

• при помощи отвертки проверните маховик так, чтобы в окошке показалось длинное деление (цилиндры 1 и 4 в это время встанут в позицию ВМТ);
• проверьте насколько правильно выставлен маховик по шестерне ГРМ – для этого снимите кожух с механизма;
• если все сделано правильно метка на шестерне совпадет с той, что находится на ремне.

Подтвердите результат настройки при помощи стробоскопа. Для этого:

• катушка зажигания соединяется с красным щупом стробоскопа;
• на корпус устанавливается черный щуп;
• провод крепления закрепляется на 4 цилиндре.

Теперь все подготовительные мероприятия закончены, можно начинать настраивать зажигание:

1. Заведите мотор и доведите его до 800 оборотов.
2. Стробоскопом подсветите смотровое окно.
3. Сделайте корректировку угла, отсчитывая расстояние от центральной точки. Делать этого нужно в соответствии с типом применяемого вами бензина.
4. Корпус распределителя поворачивайте вправо – так вы не допустите ошибку. Если делать это в противоположную сторону, то угол будет понижаться.

На трамблере есть специальная шкала, на которой имеются обозначения «±», с ее помощью вы точно не допустите ошибку при настройке. Как только необходимая позиция будет выставлена – фиксируйте крышку механизма, распределяющего зажигание.

Бронепровода на ваз 21099 инжектор

Чтобы присоединить до этого полностью снятые высоковольтные провода в правильном порядке к модулю (катушке) зажигания системы зажигания инжекторного двигателя (2111) автомобилей ВАЗ 21083, 21093, 21099 необходимо знать некоторые особенности.

— На некоторых разновидностях высоковольтных проводов возле наконечников имеются белые колечки с маркировкой (либо маркировка на самих проводах).

— На модуле зажигания около каждого вывода имеется отлитый номер цилиндра, которому он соответствует.

Часто из-за загрязнения и труднодоступности невозможно определить какие цифры нанесены на модуле зажигания. Используя приведенную ниже схему: «Модуль зажигания системы зажигания двигателя 2111 автомобилей ВАЗ 21083, 21093, 21099» достаточно просто присоединить высоковольтные провода от каждой свечи с конкретному выводу модуля зажигания.

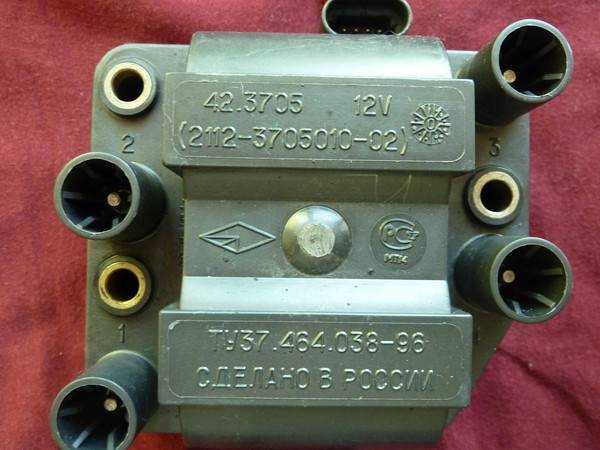

Модуль зажигания системы зажигания двигателя 2111 автомобилей ВАЗ 21083, 21093, 21099, схема, вид спереди

пронумерованные выводы модуля зажигания инжекторных ВАЗ 21083, 21093, 21099

Примечания и дополнения

— Высоковольтные провода, идущие от модуля к свечам разной длинны: на свечу первого цилиндра самый длинный, далее по убыванию.

— При замене высоковольтных проводов следует менять их поочередно чтобы не перепутать выводы.

Еще статьи по системе зажигания инжекторного двигателя автомобилей ВАЗ 21083, 21093, 21099

Сравнительный тест-ремонт

Как проверить зажигание на инжекторе

Сначала вам необходим о будет провести полную компьютерную диагностику системы. Если будут найдены проблемы бортовой компьютер укажет на них путем красной индикации «Check». Чаще всего причиной поломки становится не электронный модуль зажигания, а проблемы с заслонкой дроссельного узла.

Тут вам понадобится мультиметр, которым нужно делать замеры напряжения в системе. После поворота ключа в системе зажигания показания прибора должны быть следующие:

• общее напряжение бортовой цепи – 12 В;
• показатели датчика заслонки дросселя – 0,5 В, при этом заслонка открыта всего на 1%.

После нажатия на педаль акселератора показания прибора должны измениться в диапазоне 4,5 В. При необходимости смените датчик открытия заслонки и проведите настройку функциональности системы при помощи компьютера с установленным программным обеспечением. Лучше всего настройку инжектора проводить с участием специалиста и использовать для этой работы только лицензионное программное оборудование.

Основные неисправности модуля зажигания

Пожалуй, главный показатель неисправности – это когда нет искры на свечах зажигания. Однако бывают и другие признаки нестабильной работы модуля:

• Нет динамики при ускорении. Чувствуются явные провалы в момент резкого набора скорости.
• У автомобиля нет привычной мощности, бывает даже так, что автомобиль просто не тянет в гору.
• Плавающий холостой ход.
• Не работает одна из пар цилиндров. В этом случае, скорее всего, нет тока от катушек зажигания.

Проверяем систему на работоспособность

Итак, начинать лучше всего именно со свечей, на которых нет искры. Делается это элементарно и с подобной задачей справится даже человек весьма далекий от ремонта автомобилей. Для большей наглядности разделим весь процесс на этапы:

• Первым делом свечи нужно выкрутить. Делается это довольно просто. Снимайте высоковольтные провода и, далее просто выворачивайте свечи специальным ключом.
• Теперь, когда свечи, от которых нет искры, демонтированы, внимательно осмотрите их. На запчастях не должно быть нагара или механических повреждений.
• Испорченные свечи выбрасывайте и ставьте на их место новые, скорее всего, это решит проблемы. Если все в порядке, значит, искры, нет по другой причине.

Далее, прежде чем приступать непосредственно к диагностике самого модуля зажигания, следует проверить колодку высоковольтных проводов, которые к нему подходят. Возможно, искры нет по их вине. Делается это с помощью специального тестера. Напряжение на проводах во время проверки должно быть в районе 12 вольт.

Если все в порядке и с проводами, скорее всего, искры нет именно по причине того, что неисправен модуль зажигания. Существует множество вариантов проверки работоспособности этого прибора. Разберем подробно самые основные из них:

• Самый элементарный – можно просто заменить модуль на заведомо работоспособный. Правда. Проблема в том, что часто дополнительный модуль просто негде взять, а покупать просто для проверки новый прибор, не очень умно.
• Еще один не очень сложный способ проверки – путем шевеления модуля. Делается это следующим образом: во время работы двигателя шевелите и стучите по прибору. Если работа двигателя в этот момент будет каким-либо образом меняться, скорее всего, проблема в том, что нет необходимого контакта. Фактически неисправность не катастрофическая и в этом случае все поправимо. По крайней мере, тратиться на новый модуль нет необходимости.
• Этот вариант является самым точным и предусматривает наличие тестера. Ставим тестер в режим омметра, после чего, замеряем сопротивление на проводах, тех самых высоковольтных, которые проводят ток. Сконцентрироваться необходимо именно на выводах модуля зажигания между 2 и 3 цилиндрами и между первым и вторым. Если модуль исправен значение, должно быть идентичным, в районе 5,4 кОм.

Профилактика неисправностей модуля зажигания

Несмотря на то что модуль зажигания весьма надежный прибор случаи, когда он выходит из строя все-таки встречаются.

Однако если использовать несколько простых советов, устройство проработает намного больше:

Всегда обращайте внимание на то, чтобы высоковольтные провода соответствовали необходимым порядком. Если они имеют сопротивление выше или ниже необходимого, из строя может выйти катушки зажигания.
Очень важна и своевременная замена свечей. Большой зазор на этих запчастях очень негативно сказывается на работе модуля.

Большой зазор на этих запчастях очень негативно сказывается на работе модуля.

https://youtube.com/watch?v=DL_Vdl7HQ5A

Высоковольтные провода

Не редко основная сложность при ремонте карбюраторного ВАЗ 2109 заключается в обратном подключении высоковольтных проводов, которые ранее были отключены от крышки трамблера. Он же распределитель зажигания.

Сложность заключается в том, что порядок подключения многие забывают или попросту не знают. Но на практике вернуть высоковольтные провода намного проще, чем разобраться в модуле зажигания, применяемом на инжекторном ВАЗ 2109.

Следуя нескольким простым правилам, вы легко вернете провода на свои законные места.

1. Крышка распределителя зажигания устанавливается на свое место, то есть на трамблер, только в единственном положении. Потому тут вы даже при желании перепутать ничего не сможете. Иначе крышка попросту не сядет.
2. На крышке находится установочная метка, которая сигнализирует о расположении гнезда провода от первого цилиндра.
3. Провода нужно подключать в следующей последовательности — 1, 3, 4, 2. Двигайтесь при этом против часовой стрелки, если смотрите на крышку трамблера со стороны расширительного бака.

Высоковольтные провода

Не редко основная сложность при ремонте карбюраторного ВАЗ 2109 заключается в обратном подключении высоковольтных проводов, которые ранее были отключены от крышки трамблера. Он же распределитель зажигания.

Сложность заключается в том, что порядок подключения многие забывают или попросту не знают. Но на практике вернуть высоковольтные провода намного проще, чем разобраться в модуле зажигания, применяемом на инжекторном ВАЗ 2109.

Следуя нескольким простым правилам, вы легко вернете провода на свои законные места.

1. Крышка распределителя зажигания устанавливается на свое место, то есть на трамблер, только в единственном положении. Потому тут вы даже при желании перепутать ничего не сможете. Иначе крышка попросту не сядет.
2. На крышке находится установочная метка, которая сигнализирует о расположении гнезда провода от первого цилиндра.
3. Провода нужно подключать в следующей последовательности — 1, 3, 4, 2. Двигайтесь при этом против часовой стрелки, если смотрите на крышку трамблера со стороны расширительного бака.

Если на каким-то причинам на крышке трамблера карбюраторного ВАЗ 2109 установочные метки отсутствуют, просто придерживайтесь принципа подключения, указанного на изображении.

Модуль зажигания Ваз 2109 инжектор

Инжекторные модели Жигулей имеют отличную от карбюраторных систему зажигания. Система зажигания предназначена для формирования искры на свече в нужный момент времени. На старых моделях система работала следующим образом:

катушка зажигания формировала искру на свечу в момент, управляемый коммутатором. Коммутатор в свою очередь знал момент, когда нужно подавать искру по сигналу от датчика Холла. Последовательность работы выглядит следующим образом:при вращении распределительного вала двигателя сигнал поступает на коммутатор, он его обрабатывает и подает массу на катушку зажигания, формируя искру, искра через распределитель зажигания подводится к нужной свече в двигателе. На инжекторной девятке следующие отличия: 1) Отсутствует распределитель зажигания. 2) Отсутствует датчик Холла. 3) Две катушки зажигания и два коммутатора смонтированы в один корпус модуля зажигания. Принципиальное отличие зажигания инжекторной Ваз 2109 в том, что управляющие импульсы на модуль зажигания идут от ЭБУ. ЭБУ по сигналам от ДПКВ и датчика распределительного вала формирует управляющие импульсы на модуль.

Распределитель зажигания уже не нужен. ЭБУ рассчитывает на свечу какого цилиндра двигателя нужно подать искру в данный момент времени. Управляющие импульсы от ЭБУ поступают на модуль зажигания и поступают на вход коммутатора,установленного внутри модуля. Как уже было указано, внутри модуля зажигания находятся два коммутатора. Один для формирования искры на 1 и 3 цилиндре. Второй коммутатор для формирования искры на 2 и 4 цилиндрах. Также внутрь модуля зажигания встроены две катушки зажигания. Управляющие импульсы от ЭБУ коммутируют силовые транзисторы внутри коммутаторов, которые в свою очередь коммутируют катушки зажигания для формирования искры. Повторяем еще раз: У ИНЖЕКТОРНОЙ ВАЗ 2109 КАТУШКИ ЗАЖИГАНИЯ РАСПОЛОЖЕНЫ ВНУТРИ МОДУЛЯ ЗАЖИГАНИЯ. Неисправности модуля зажигания: 1) Двигатель двоит, то есть работает на двух цилиндрах. Такая ситуация может быть, если не работает одна катушка или один коммутатор внутри модуля. При этом вторая часть модуля зажигания работает исправно. 2) Нестабильный холостой ход 3) Плохая динамика у автомобиля. Плохой разгон из-за пропадания искры на какой-нибудь цилиндр. Модуль зажигания зарекомендовал себя как ненадежный элемент. Очень часто происходит выход из строя модуля зажиганияи необходимость его замены. Перегорают микросхемы коммутаторов внутри модуля, либо трескаются дорожки внутри самого модуля. Основные причины неисправности модуля зажигания: 1) Плохой контакт в разъеме на модуль от ЭБУ. 2) Плохой контакт высоковольтных проводов на модуле. 3) Частичный или полный выход из строя модуля.

ОСОБЕННОСТИ ПОДКЛЮЧЕНИЯ

Порядок подключения высоковольтных проводов должен быть строго последовательным, поскольку каждому цилиндру движка соответствует определенное гнездо на модуле зажигания. Учитывая, что на корпусе модуля зажигания присутствует нумерация гнезд, риск что-либо перепутать минимален.

Порядок подключения высоковольтных проводов ВАЗ 2114 инжекторного типа зависит от года выпуска вашего автомобиля. На четырнадцатые до 2004 года устанавливались 4-ех контактные модули зажигания, на автомобили после 2004 года – 3-ех контактные катушки.

Схема подключения высоковольтных проводов ВАЗ 2114 к модулю зажигания (до 2004 г.в) выглядит следующим образом:

Схема подключения для ВАЗ-2114 с катушками зажигания (после 2004 г.в):

На картинках вы можете увидеть номера посадочных гнезд. К каждому номеру должен быть подключен соответствующий цилиндр (нумерация цилиндров считается слева направо).

Чтобы правильно поставить высоковольтные провода на ВАЗ 2114 придерживайтесь следующего алгоритма действий:

1. Выключаем зажигание. Открываем капот и снимаем клеммы питания с АКБ;
2. Снимаем старые ВВП с посадочных гнезд на модуле и цилиндрах;
3. Вспоминаем расположение высоковольтных проводов ВАЗ 2114 и подключаем новые ВВП согласно схеме. Не лишним будет перед заменой эту самую схему от руки изобразить на бумаге, чтобы ничего не перепутать;
4. Подключаем питание к АКБ и что бы проверить, все ли мы сделали правильно, заводим движок.

Выполняя монтаж проводки не пытайтесь соединить отдельные ВВП друг с другом пластиковыми хомутами, для этого необходимо использовать гребенчатый держатель, который идет с ними в комплекте. Тонкий хомут может с легкостью перетереть изоляционное покрытие. Также следите, чтобы ВВП не перегибались.

Подключение бронепроводов на ВАЗ 2115 и 2113 выполняется аналогичным образом.

Конструктивные особенности

Разобрать, как устроен модуль зажигания, возможно, только на примере всей системы целиком. Итак, она включает в себя следующие компоненты:

• Катушка зажигания в автомобиле ВАЗ 2109 инжектор. Катушек всегда две и это тот самый механизм, который генерирует ток.
• Высоковольтные ключи коммутаторы, их также два, через них ток уходит на свечи, кроме того, контроллер регулирует сколько времени ток будет включен, необходимо время он рассчитывает на основе данных полученных от датчика коленчатого вала.
• Электронный блок управления.
• Корпус самого устройства, выполнен из прочного пластика.

Кроме того, в электронной системе зажигания можно выделить следующие элементы:

• Датчик положения коленвала.
• Высоковольтные провода.
• Шкив с зубчатым венцом.
• Контроллер.
• Свечи зажигания, которые дают искры.

Более подробно останавливаться на этих узлах мы не будем и обсудим принцип действия самого модуля зажигания.

Расположение модуля

Тем, кто слабовато знаком с устройством автомобиля, следует знать, что прибор расположен в подкапотном пространстве автомобиля. Отыскать его очень просто. Первым делом, найдите высоковольтные провода. Один их конец подходит к свечам зажигания, а другой выходит непосредственно от искомого устройства. Сам прибор не очень большого размера и заключен в пластиковый корпус.

Замена модуля зажигания на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099

Добро пожаловать! Модуль зажигания – на автомобили Самарского семейства ставился модуль и катушка зажигания, отличие в этих двух вещах есть, хоть и многие люди говорят что это одно и то же, вот к примеру модуль зажигания ставился на более современные инжекторные автомобили и он состоит из двух катушек, а на карбюраторных автомобилях применялась одна большая катушка зажигания которая и подавала напряжение сперва на трамблёр и уже от трамблёра искра шла на высоковольтные провода и на свечи, в инжекторных автомобилях же уже никакого трамблёра не используется, в них только высоковольтные провода и свечи зажигания остались поэтому инжекторная система и является более современной техникой которая пришла на замену карбюраторным автомобилям.

Примечание! Чтобы произвести замену данного агрегата вам нужно будет запастись: Гаечными ключами, воротком с накидными головками, ко всему этому накидные ключи понадобятся и удлинитель ещё но это только в том случае если у вас воротка нет!

Где находиться модуль зажигания? Он размещён на кронштейне и крепиться при помощи трёх гаек к нему, поэтому сразу определитесь как вы будете снимать модуль с автомобиля, либо же совместно с кронштейном или же отдельно от кронштейна (Вместе с кронштейном снять модуль проще), так вот вернёмся ближе к теме, модуль находиться в глубине двигателя и местоположение у него не очень то и удобное, для наглядности на фото ниже он указан красной стрелкой и ещё на фото ниже одна из свеч зажигания указана синей стрелкой, поэтому найдите сперва свечи в автомобиле и потом чуть ниже уже ищите сам модуль.

Когда нужно менять модуль зажигания? В модуле две катушки и если одна выходит из строя то автомобиль начинает очень выражено тупить, у машины появляются сильные провалы, очень тяжело автомобиль разгоняться будет при этом и ко всему этому машина будет двоить (Именно двоить, это не опечатка, два цилиндра работать не будут), ко всему этому шум двигателя при его работе увеличиться и тем самым звук работы измениться в не очень то лучшую сторону, вы это сразу поймёте.
