Порядок зажигания ваз 2121

Вв: профессиональная замена

Если вы надумали обратиться в сервис за процессом замены высоковольтной проводки, то дело, конечно, благое, но не стоящее тех денег, что с вас попросят. Еще и могут мозг запудрить на тему как часто надо менять высоковольтные провода, с логикой, лучше заранее заняться профилактикой, чем встать на трассе.

На трассе вы не встанете, контакт – это не датчик, умирает даже последний не сразу. Замена встанет от 1000 рублей. плюсом сервисного обслуживание в этом случае будет факт того, что вам посмотрят свечи. И точно их почистят (имеют свойство замасливаться, что негативно сказывается на пропускной способности для импульсов по высоковольтным проводам).

Замена высоковольтных проводов зажигания — нехитрая операция, доступная каждому автолюбителю.

Высоковольтные провода предназначены для передачи импульса от модуля или катушки зажигания к свечам зажигания. При неисправности высоковольтных проводов зажигания возникают перебои в работе двигателя, он может вибрировать и “троить” на холостом ходу.

Основные неисправности высоковольтных проводов :

• пробой изоляции, утечка тока
• разрыв жилы
• повышение сопротивления
• механическое перетирание изоляции
• ненадежное крепление к свече зажигания или модулю зажигания

Чтобы заменить высоковольтные провода, нужно купить новый комплект. При покупке лучше выбирать силиконовые провода, они лучше сохраняют эластичность и гибкость, особенно зимой.

Перед заменой нужно убедиться, что зажигание выключено.

Не стоит снимать сразу все провода

Важно не нарушить , так как искра в цилиндры должна поступать в определенной последовательности. К примеру, у двигателей ВАЗ цилиндры работают в порядке 1-3-4-2

То есть, искра подается сперва в первый цилиндр, потом в третий, потом в четвертый и второй.

Номера цилиндров обычно считаются слева направо, первый цилиндр тот, что ближе к ремню ГРМ.

Гнезда на модуле зажигания также имеют нумерацию, но обычно этот модуль находится в таких местах, где ее просто не видно или она забрызгана грязью.

Поэтому, лучше снимать провода по одному. К, примеру снять наконечник провода со свечи 4го цилиндра и выдернуть второй конец из гнезда модуля зажигания. Вместо снятого провода поставить высоковольтный провод из нового комплекта.

Обычно провода для каждого цилиндра отличаются по длине, поэтому снятый провод лучше сравнить с новым комплектом и выбрать из него аналогичный по длине.

Аналогичные действия проделываем с остальными проводами.

При укладывании новых проводов следите, чтобы они нигде не касались движущихся деталей и не перетирались об соседние элементы.

После замены высоковольтных проводов, заведите двигатель. Если он “троит” или глохнет, значит Вы нарушили порядок подключения высоковольтных проводов , о котором говорилось выше.

Работа бесконтактной системы зажигания

1. Поворачивая ключ зажигания, ток от аккумулятора подается на монтажный блок.
2. С него ток низкого напряжение переходит на катушки, стартер и другие электрозависимые приборы системы.
3. Стартер начинает крутить двигатель. Одновременно с этим на транзисторный коммутатор поступает сигнал от датчика импульсов.
4. Коммутатор прерывает ток на первичной обмотке катушки, что позволяет создать ток высокого напряжения уже на вторичной обмотке.
5. Полученный ток идет на центральную клемму катушки и попадает на распределитель.
6. В зависимости от того, в каком положении находится коленчатый вал, ток передается по проводкам высокого напряжения к соответствующей свечи.
7. Из тока получается заряд искры, воспламеняющий топливно-воздушную смесь.

Проверка высоковольтных проводов зажигания подручными средствами

Если ваш автомобиль оснащен портом OBD, можно локализовать неисправность как минимум до номера цилиндра. Самый примитивный сканер (типа ELM 327) покажет пропуски или отсутствие зажигания. При любом способе выявления проблемного участка тестировать провода лучше в снятом состоянии. Для полной проверки понадобится умножитель напряжения и мегомметр (для проверки изоляции). К источнику высокого напряжения подключаются провода, и проводятся лабораторные испытания. Такого оборудования в гараже, как правило, нет, поэтому воспользуемся мультиметром.

Тест начинается с визуального осмотра. На изоляции не должно быть трещин, черных точек пробоя искры, кабель должен изгибаться с одинаковым усилием в любом месте. Наконечники без окислов, надломов. Колпачки целые, с одинаковой толщиной юбки.

Затем измеряем сопротивление высоковольтных проводов зажигания. На всех бронекабелях оно должно быть примерно одинаковым – в пределах 2кОм – 10кОм. Какое именно значение – зависит от производителя. Номинал можно посмотреть в паспорте изделия. Заменить высоковольтные провода на нештатные (от другого авто) нельзя, их сопротивление рассчитано под возможности катушки зажигания. Неисправные надо отбраковывать: ремонт высоковольтных проводов внутри изоляции невозможен.

Работа бесконтактной системы зажигания

1. Поворачивая ключ зажигания, ток от аккумулятора подается на монтажный блок.
2. С него ток низкого напряжение переходит на катушки, стартер и другие электрозависимые приборы системы.
3. Стартер начинает крутить двигатель. Одновременно с этим на транзисторный коммутатор поступает сигнал от датчика импульсов.
4. Коммутатор прерывает ток на первичной обмотке катушки, что позволяет создать ток высокого напряжения уже на вторичной обмотке.
5. Полученный ток идет на центральную клемму катушки и попадает на распределитель.
6. В зависимости от того, в каком положении находится коленчатый вал, ток передается по проводкам высокого напряжения к соответствующей свечи.
7. Из тока получается заряд искры, воспламеняющий топливно-воздушную смесь.

https://youtube.com/watch?v=sBE2dmSEBmQ

В зависимости от оборотов коленчатого вала, центробежным регулятором осуществляется регулировка угла зажигания.

Работа бесконтактной системы зажигания

1. Поворачивая ключ зажигания, ток от аккумулятора подается на монтажный блок.
2. С него ток низкого напряжение переходит на катушки, стартер и другие электрозависимые приборы системы.
3. Стартер начинает крутить двигатель. Одновременно с этим на транзисторный коммутатор поступает сигнал от датчика импульсов.
4. Коммутатор прерывает ток на первичной обмотке катушки, что позволяет создать ток высокого напряжения уже на вторичной обмотке.
5. Полученный ток идет на центральную клемму катушки и попадает на распределитель.
6. В зависимости от того, в каком положении находится коленчатый вал, ток передается по проводкам высокого напряжения к соответствующей свечи.
7. Из тока получается заряд искры, воспламеняющий топливно-воздушную смесь.

Разобраться в том, как выставить зажигание на ВАЗ 2110 не сложно.

1. Угол должен составлять от 0 плюс-минус 1 градус до верхней мертвой точки.
2. Если неправильно установить угол, мотор будет перегреваться, но при этом не сможет выдавать полную мощность, расход топлива повысится. Не исключается вероятность детонации.
3. Момент зажигания проверяется по риске на маховике и по шкале на лючке картера сцепления.
4. Заглушка при этом должна находиться в вытянутом положении.
5. Поршни от 1 и 4 цилиндра при совмещении риски (на маховике) и среднего деления (на шкале) устанавливаются в верхней мертвой точке.
6. Одно деление на шкале равняется ровно 1 градусу поворота коленчатого вала.

1. Полуторалитровый двигатель имеет модуль с артикулом 2112-3705010,
2. а мотор объёмом 1600 кубов оборудован модулем 2111-3705010.

Модуль для мотора 1,5 л стоит порядка 1500-2100, а второй на 500 рублей дешевле.

ПРОВЕРКА РАБОТОСПОСОБНОСТИ

Чтобы точно определить, пора ли менять высоковольтные кабели ВАЗ, нужно проверить их работоспособность мультиметром.

Это займет не более 15 минут.:

• Выключите зажигание;
• Снимаем провода: первый конец отсоединяем от модуля зажигания, второй – от цилиндра;
• Переводим тестер в режим омметра и подключаем щупы мультиметра к контактам провода.

Если высоковольтные провода на ВАЗ 2114 в нормальном техническом состоянии, мультиметр покажет сопротивление в пределах значения, указанного на изоляции провода, если показания различаются, провода необходимо заменить на ВАЗ 2114. Процесс должен повторять по очереди на каждом проводе.

Если тест покажет неутешительные результаты, есть вероятность, что проблема с повышенным сопротивлением кроется в окисленных контактах. В этом случае можно попробовать реанимировать их, очистив контакты ВД-40 или жидкостью для чистки карбюраторов.

Комплектация двигателей автомобилей ВАЗ-2110-2111-2112 16 клапанов контроллерами

Схема, порядок подключения высоковольтных проводов ваз.

Для начала определимся, какой из четырех цилиндров первый?

Первый цилиндр у переднеприводных ВАЗ находится ближе к ремню ГРМ. Если смотреть на двигатель спереди -первый цилиндр самый левый). А дальше все просто -слева направо -1, 2, 3, 4.

У заднеприводных ВАЗ Классика и Нива первый цилиндр находится ближе к переднему бамперу машины.

Проверка высоковольтных проводов. Чтобы проверить провода, вам понадобится мультиметр-тестер. Проверьте сопротивление проводов -оно должно быть не более 20 КОМ (на практике самый длинный провод 1 цилиндра имеет сопротивление до 10 КОм). Если сопротивление провода больше 20 Ком -его необходимо заменить.

Укладка проводов. Не старайтесь подключить провода в связке. Разберите жгуты проводов, освободите провода из пластиковых держателей. Соедините высоковольтные выводы с соответсвующими свечами цилиндров. Прокладывайте провода так, чтобы они не терлись друг о друга, части мотора, шланги. Не допускайте резких перегибов и натяжки проводов. После подключения всех проводов зафиксируйте их в жгут специальными гребенчатыми держателями, входящими в комплект поставки.

Порядок подключения в/в проводов на ВАЗ карбюратор (2108, 2109, 21099)

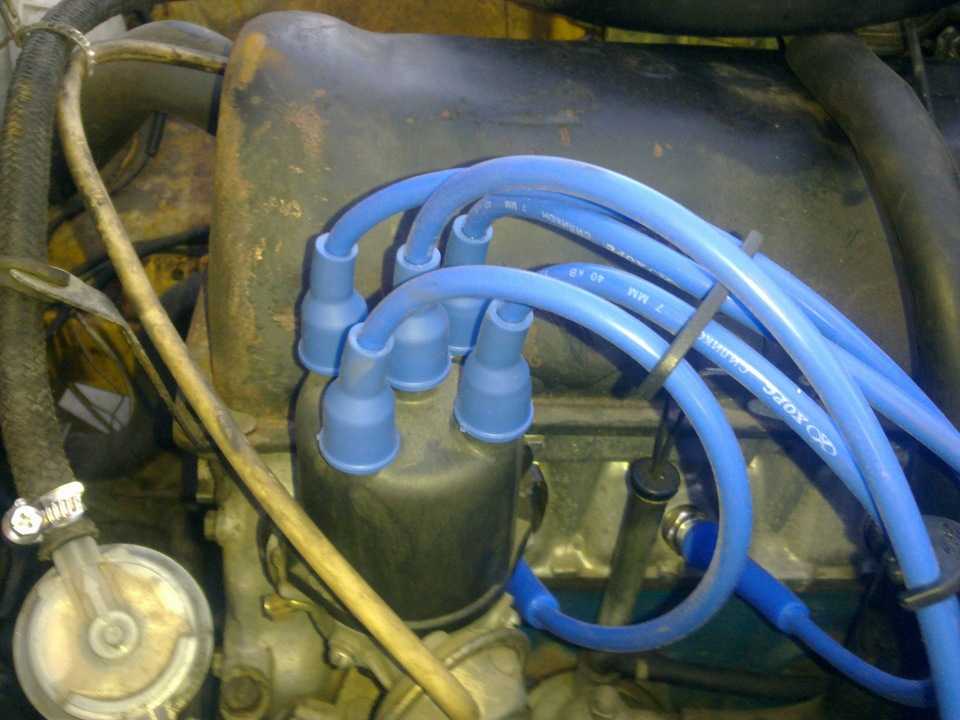

Центральный провод с крышки трамблера всегда идет на катушку зажигания (бобину).

Вывод крышки трамблера, который смотрит в сторону передка машины, соединяется с первым цилиндром.

Вывод крышки трамблера, смотрящий вниз, соединяется с третьим цилиндром.

Вывод крышки трамблера, смотрящий назад, соединяется с четвертым цилиндром.

Вывод крышки трамблера, смотрящий вверх, соединяется со вторым цилиндром.

Порядок подключения высоковольтных проводов на ВАЗ Классика, Нива с карбюратором и трамблером.

Центральный провод от катушки зажигания (бобины)

Инжекторные ВАЗ выпуска до 2004 года с модулем зажигания старого образца (4-контактный низковольтный разъем)

Собственно, на корпусе модуля уже обозначено, какому цилиндру соответствуют выводы -но мы продублировали красным цветом на случай, если модуль совсем испачкается, а на фото вы не вдруг не разглядите.

Как и на модулях зажигания старого образца, на новых катушках тоже обозначено соответсвие выводов цилиндрам. Но порядок подключения отличается от порядка на модуле зажигания старого образца. Будьте внимательны.

Подготовительный этап

Чтобы выставить зажигание на автомобиле ВАЗ 2107, не требуется никаких специальных условий, операцию можно проделать как в гараже, так и на улице, в том числе и в зимний период. Для работы подготовьте такой комплект инструментов:

1. отвёртка плоская;
2. металлический щуп толщиной 0,35 мм;
3. ключ рожковый размером 13 мм;
4. автомобильная лампочка, рассчитанная на напряжение 12 В с припаянными к ней проводами;
5. ключ с длинной рукояткой, предназначенный для поворачивания коленчатого вала;
6. ключ для откручивания свечей.

Инструмент для настройки зажигания

Примечание. Вместо специального ключа для вращения коленвала можно использовать обычный рожковый размером 36 мм. Если и такого ключика у вас не найдётся, то выставлять метки придётся старым проверенным способом: включив 4-ю передачу и подняв заднее колесо, крутить его вручную, тем самым проворачивая коленчатый вал.

В идеале лучше иметь в арсенале прибор для установки зажигания на работающем двигателе — стробоскоп. Он оснащён лампой, мигающей одновременно с моментом искрообразования в цилиндре, что позволяет увидеть положение насечки на шкиве коленвала при холостых оборотах и чётко откорректировать угол опережения.

Важный момент. Зажигание выставляется для того, чтобы обеспечить своевременное появление искры и запустить мотор, после чего потребуется дополнительная корректировка. Но последняя не принесёт вам желаемого результата, когда в цилиндрах отсутствует компрессия либо дают о себе знать проблемы с карбюратором. Если не устранить эти неисправности, то работа двигателя останется нестабильной, как ни настраивай систему искрообразования.

Отсюда вывод: правильно выставить зажигание вы можете в любой момент, а вот хорошо настроить — только на работоспособном двигателе и карбюраторе.

Проверка высоковольтных проводов зажигания, не снимая их с автомобиля

Это примитивный, но достаточно эффективный метод. Самый простой вариант – поставить заведомо исправный кабель и сравнить работу двигателя. Если расположение высоковольтных проводов позволяет, можно менять их местами (вместе с разъемом на трамблере), и вновь считать ошибки сканером. Он укажет на другой номер цилиндра.

Определение пробоя «на глазок». В темноте видно, как искра «шьет» на корпус ДВС. Можно соединить толстый провод с массой, и проводить оголенным концом по изоляции. Слабое место вы увидите сразу – пробьет искра.

Несмотря на целый букет поломок, которые могут вызвать бронепровода, их решение не сложнее замены пробок в домашнем электрощитке. Выявили неисправный – установили новый. Если есть проблема, как поменять высоковольтные провода на трассе или в чистом поле (вдали от магазинов), помните, что кабели не ломаются внезапно, регулярная диагностика поможет не оказаться застигнутым врасплох.

Высоковольтные провода ВАЗ 2115

Принцип работы и устройство

Высоковольтные провода являются связующим звеном между катушкой (модулем зажигания) и свечей зажигания. Напряжение формирующиеся в модуле зажигания передается до свечи через высоковольтный провод, а после чего свеча вырабатывает искру в камере сгорания ДВС.

Провода обладают мощной изоляцией способной выдерживать огромные напряжения без пробоя изоляции. В народе довольно часто встречается название броне провода, такое название высоковольтные провода как раз-таки и получили из-за своей мощной изоляции.

Устройство

Высоковольтный провод состоит из сердечника (он же и проводник), помещённого в мощную экранированную изоляцию. Сердечник в проводе экранирован для сохранения импульса напряжения от внешних воздействий и защите от пробоя.

На концах провода расположены наконечники из специального сплава с наименьшим коэффициентом сопротивления, для обеспечения наилучшего контакта со свечей и модулем зажигания.

Схема ВАЗ 2110 инжектор 8 клапанов

1 – блок-фара 2 – датчики износа колодок передних тормозов 3 – звуковой сигнал 4 – вентилятор системы охлаждения 5 – выключатель света заднего хода 6 – аккумуляторная батарея 7 – генератор 8 – датчик контрольной лампы давления масла 9 – датчик уровня масла 10 – свечи зажигания 11 – форсунки 12 – регулятор холостого хода 13 – колодки электронного блока управления 14 – датчик положения дроссельной заслонки 15 – датчик положения коленчатого вала 16 – модуль зажигания 17 – датчик указателя температуры охлаждающей жидкости (для комбинации приборов) 18 – стартер 19 – колодка диагностики 20 – датчик температуры охлаждающей жидкости (для системы управления двигателем) 21 – датчик скорости 22 – реле включения бензонасоса 23, 35, 39 – плавкие предохранители 24 – электробензонасос 25 – микромоторедуктор привода заслонки отопителя 26 – клапан рециркуляции 27 – вентилятор отопителя 28 – насос омывателя ветрового стекла 29 – датчик уровня омывающей жидкости 30 – датчик уровня тормозной жидкости 31 – датчик уровня охлаждающей жидкости 32 – моторедуктор стеклоочистителя

33 – дополнительный резистор вентилятора отопителя 34 – реле включения питания системы впрыска 36 – клапан продувки адсорбера 37 – датчик массового расхода воздуха 38 – реле включения вентилятора системы охлаждения 40 – переключатель наружного освещения 41 – датчик детонации ВАЗ-2110 инжектор 42 – датчик концентрации кислорода (подогреваемый лямбда-зонд) 42* – СО-потенциометр (ставится на машинах, эксплуатируемых на этилированном бензине; в этом случае датчик концентрации кислорода не устанавливается) 43 – контрольная лампа противотуманного света 44 – контрольная лампа обогрева заднего стекла 45 – выключатель противотуманного света 46 – выключатель обогрева заднего стекла 47 – комбинация приборов 48 – монтажный блок 49 – датчик уровня топлива 50 – выключатель зажигания 51 – регулятор яркости подсветки приборов 52 – подрулевой переключатель 53 – лампа подсветки рычагов управления отопителем 54 – выключатель аварийной сигнализации 55 – электронный блок управления отопителем; 56 – выключатель клапана рециркуляции 57 – блок индикации бортовой системы контроля 58 – боковые указатели поворота 59 – датчик температуры для системы отопления 60 – плафон освещения салона 61 – передний плафон освещения салона 62 – розетка для переносной лампы 63 – электронные часы 64 – выключатели в стойках передних дверей 65 – выключатели в стойках задних дверей 66 – лампа освещения вещевого ящика 67 – выключатель освещения вещевого ящика 68 – прикуриватель 69 – лампа освещения пепельницы 70 – выключатель стоп-сигнала 71 – элемент обогрева заднего стекла 72 – наружные задние фонари 73 – внутренние задние фонари 74 – лампы освещения номерного знака 75 – лампа освещения багажника

Полную схему одним файлом смотрите далее (клик для увеличения):

Высоковольтные провода зажигания: устранение неисправностей

Как образуется искра на свече зажигания? Согласно теории электротехники, для пробоя 1 мм идеального воздушного пространства требуется напряжение 3000-4000 вольт. В условиях внутреннего пространства блока цилиндров условия более жесткие, но в любом случае, для свечей зажигания важна бесперебойная подача электроэнергии. Тысячи вольт вырабатывают катушки или модуль зажигания, их описание заслуживает отдельного материала.

Для исключения слабого звена некоторые производители устанавливают бобины прямо на свечи. Это делает систему надежнее и, соответственно, дороже. Мы рассмотрим классическую схему: катушка – высоковольтные провода зажигания – свеча.

Настройка на карбюраторных модификациях ВАЗ 2107

Проверка модуля

После появления признаков похожих на выход из строя модуля зажигания его необходимо проверить, перед тем как покупать новый, так как стоимость его недешевая.

Есть три способа проверки: подмена, визуальный осмотр и мультиметр.

Подмена

Лучший и самый легкий способ проверки МЗ это установка другого заведомо исправного с другого точно такого же автомобиля. После чего станет сразу понятно, в чем дело и виноват ли МЗ в данной проблеме.

Визуальный осмотр

Необходимо осмотреть модуль на предмет сколов трещин и т.п. На нем не должно быть никаких повреждений. На контактной части не должно быть влаги или ржавчины.

Мультиметр

Проверка мультиметром осуществляется на результатах замеров напряжения и сопротивления. Это поможет выявить причину поломки модуля или цепи его управления.

Пошаговая проверка

Снимаем колодку питания с модуля. На мультиметре выставляем предел измерения постоянного напряжения на 20В. Включаем зажигания на автомобиле и подключаем контакт мультиметра с одной стороны к питающей колодке (именно к разъему 15), а с другой стороны на корпус двигателя. Напряжение между 15 контактом и корпусом двигателя должно быть не менее 11-12В. В противном случае цепь питания МЗ неисправна, либо АКБ разряжен.

Далее проверяется сопротивление на самом модуле зажигания ВАЗ 2110. Выставляем мультиметр на параметр измерения сопротивления, а именно 200 Ом. Подключаем щупы мультиметра к высоковольтным выводам МЗ: 1-4, 2-3. Сопротивления данных катушек, при исправном МЗ, должно быть в пределах 5 Ом.

Затем проверяется сопротивления на входе МЗ. Один щуп мультиметра подключается к центральному контакту и замеряется сопротивления сначала на крайнем левом контакте, а затем на крайнем правом. Сопротивление должно быть в диапазоне 5 Ом.

КАК ЧАСТО НУЖНО МЕНЯТЬ ВВП?

Согласно рекомендациям Авто-ВАЗ, замену высоковольтных кабелей ВАЗ 2114 следует проводить каждые 30 тысяч километров. На практике автомобилисты редко соблюдают эти сроки замены, так как при отсутствии механических повреждений на проводах можно проехать порядка 100-150 тысяч км.

При превышении срока полезного использования увеличивается внутреннее сопротивление ВВП, что отрицательно сказывается на передаче электрического импульса. Таким образом, возникают проблемы с динамикой зажигания и разгона, поскольку при задержке подачи тока на свечи зажигания нормальный ход двигателя прерывается.

Меняйте провода каждые 25-30 тысяч км и все будет хорошо

Двигатель ВАЗ 2111 инжектор 8 клапанов

Подключение бронепроводов ваз 2110 инжектор 8 клапанов

С чего вообще все это началось. Да с того, что однажды после работы запустил машину и понял, что ее капец как колбасит. Открыл капот — смотрю. думаю надо проверить какие цилиндры работают. берусь за провод первого цилиндра. И тут меня машинка одарила тысячью уколов от разряда, который этот провод испускал…Все ясно, пробивает. Прогревшись до 40градусов, троение пропало о_О. Ок жить можно. поехал до дому.Начал думать что делать с проводами, которые я купил года полтора назад. «Слон». Посмотрел сколько стоят новые — 900 и более, силиконовые провода. Хм…дороговато.

Начал копаться на драйве. И тут я вспоминаю, что видел статью про самодельные ВВ провода. 1 минута в гугле и 15 статей на драйве готовы к прочтению. Кто то делает из ЗИЛовских проводов, там медная жила — сопротивление стремится к 0. Кто то делает из акустических проводов и силиконовых шлангов вакуум корректора. На этом решении я и остановился. Статья, которую я взял за ОСНОВУ!Отдельное спасибо за советыStuff0rdMcSystem

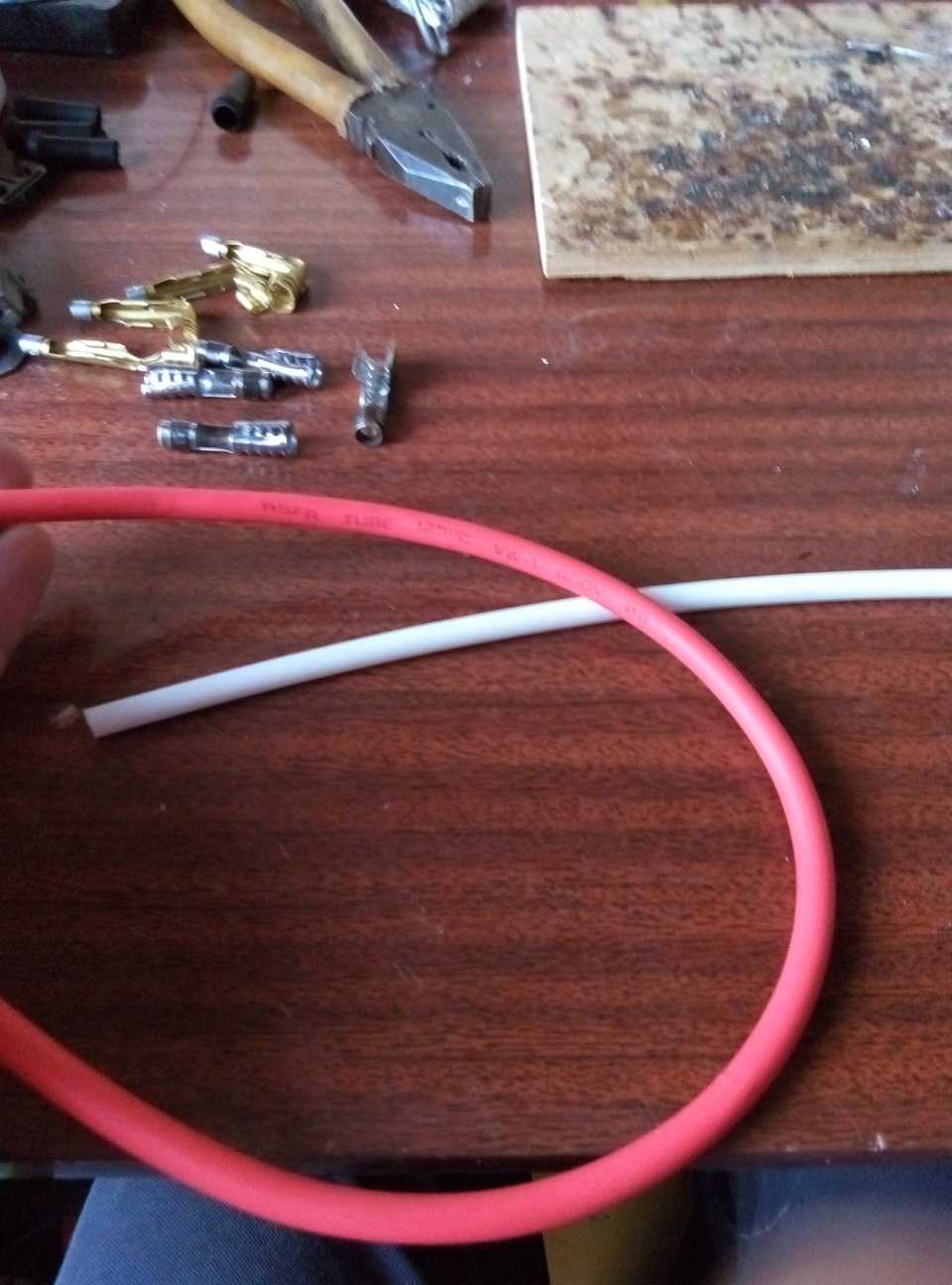

Что нам потребуется:— Провод МГТФ -0.35мм 2 метра(хватило почти в упор)

( наткнулся на данную марку провода случайно в комментах) Вычитал, что не столько важно сечение, сколько изоляция провода, и что 0.2-0.5 сечение — хватает за глаза.— Силиконовые шланги вакуум корректора 3 шт.— Термоусадка 8мм( Больше диаметра шлангов) — 2 метра.— ВВ провода.— ВДешка-Чья то мать…(Обязательно!). 1

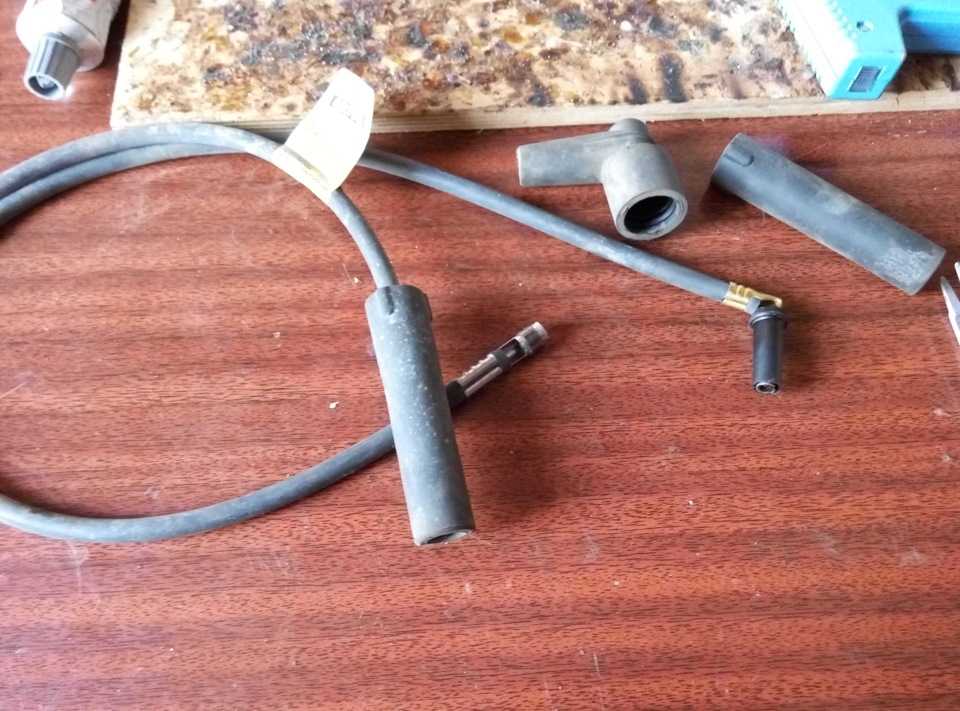

Для начала берем старые (либо единственные — как сделал я) провода и начинаем их разбирать.Клемму со стороны свечи я просто выдергивал из изолятора. Тяжко но выходит.А вот угловую клемму надо разбирать аккуратно и толкать провод в сторону клеммы, чтобы ее не повредить.Так как первую я тоже силой выдернул и чуть не сломал в месте сгиба ))

1. Для начала берем старые (либо единственные — как сделал я) провода и начинаем их разбирать.Клемму со стороны свечи я просто выдергивал из изолятора. Тяжко но выходит.А вот угловую клемму надо разбирать аккуратно и толкать провод в сторону клеммы, чтобы ее не повредить.Так как первую я тоже силой выдернул и чуть не сломал в месте сгиба ))

2. отмеряем силиконовый шланг нужной нам длинны, в зависимости от выбранного провода.

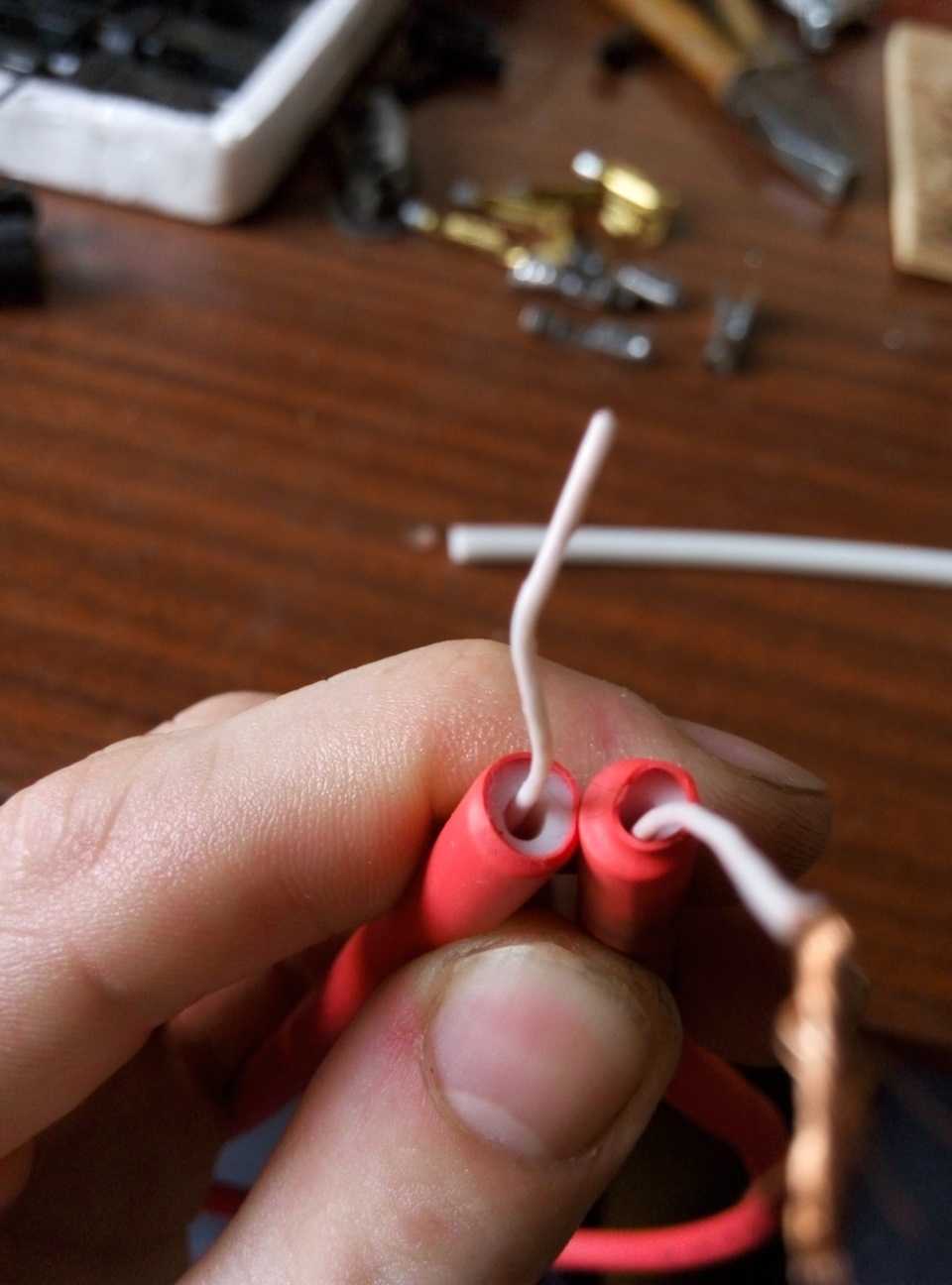

3. Продеваем ваш провод в этот шланг. Если ваш провод по диаметру идентичен шлангу. То вам придется по стараться))) Мне было легче.

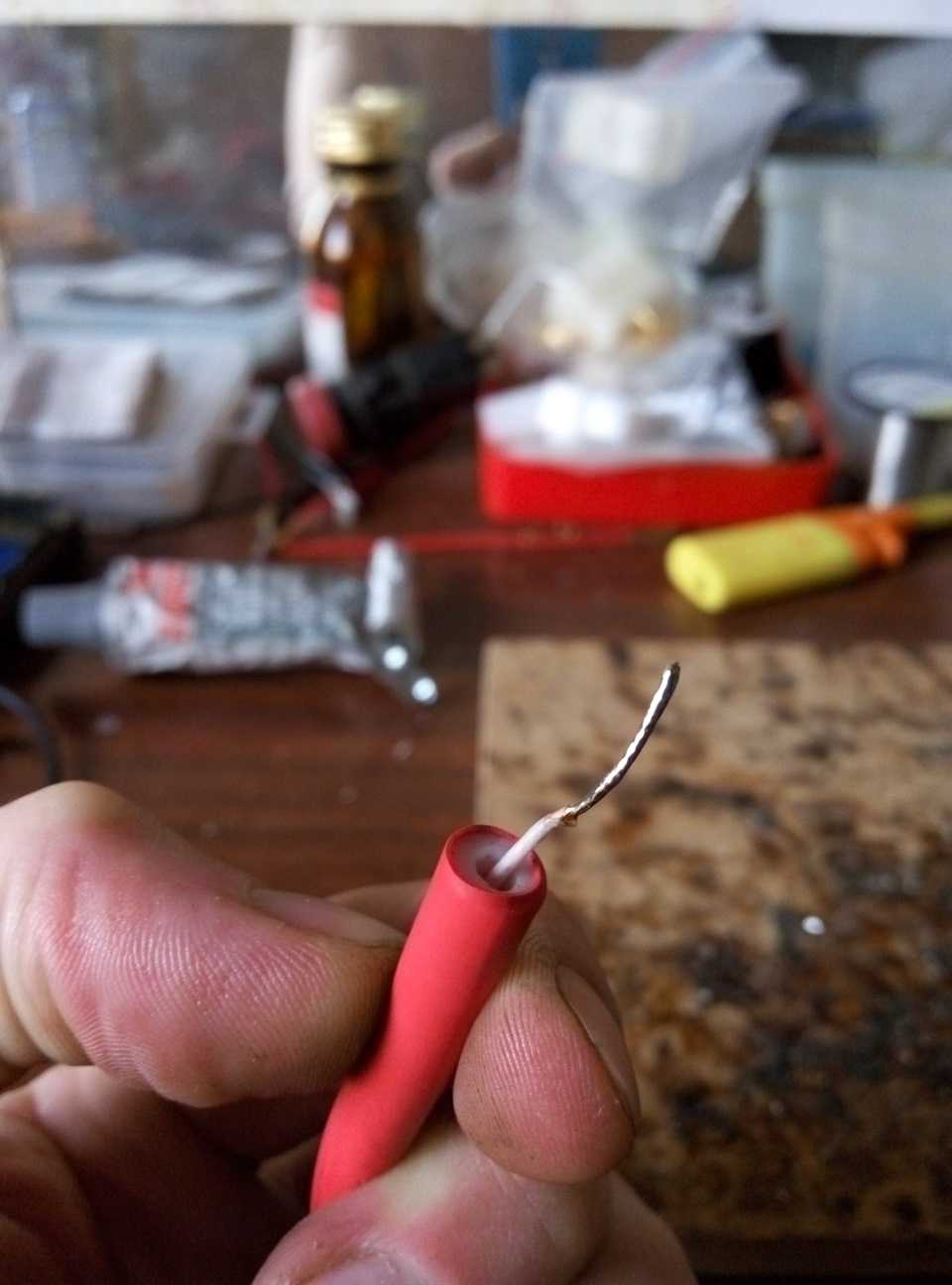

4. Продеваем получившийся бутерброд в Красную(в моем случае) термоусадку. И аккуратно ее нагреваем, я делал над свечкой.

5.Изначально я хотел припаять провод к клеммам. Но УВЫ этого мне сделать не удалось. Поэтому я просто облудил провод и сделал как на заводе. Подогнул провод и обжал клемму

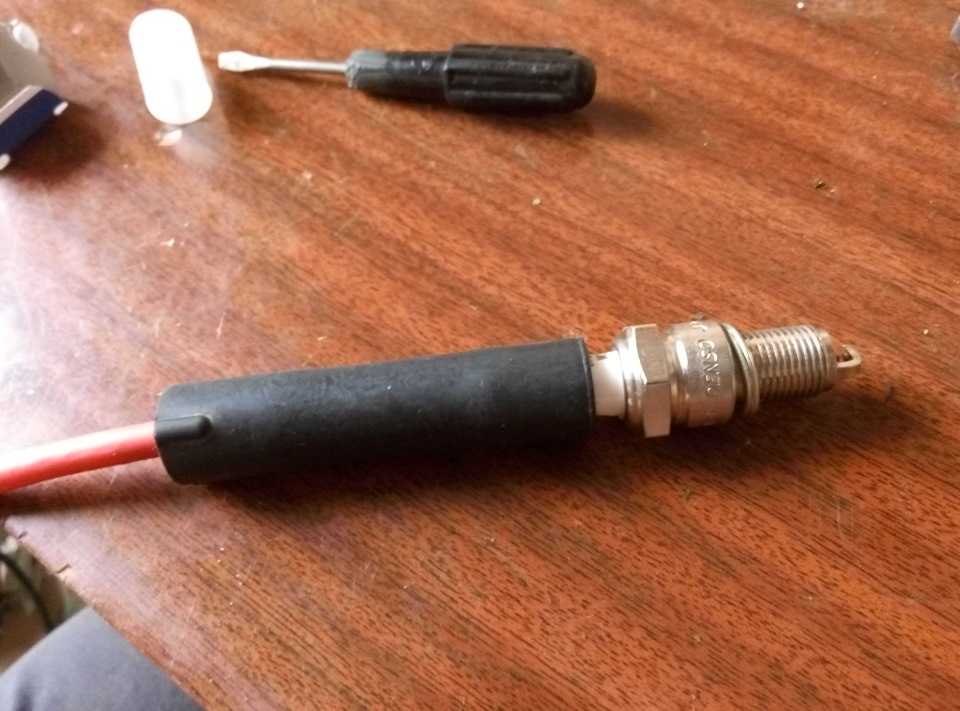

6. Далее я выровнял изолятор по свече, хотя это можно сделать уже и на машине!

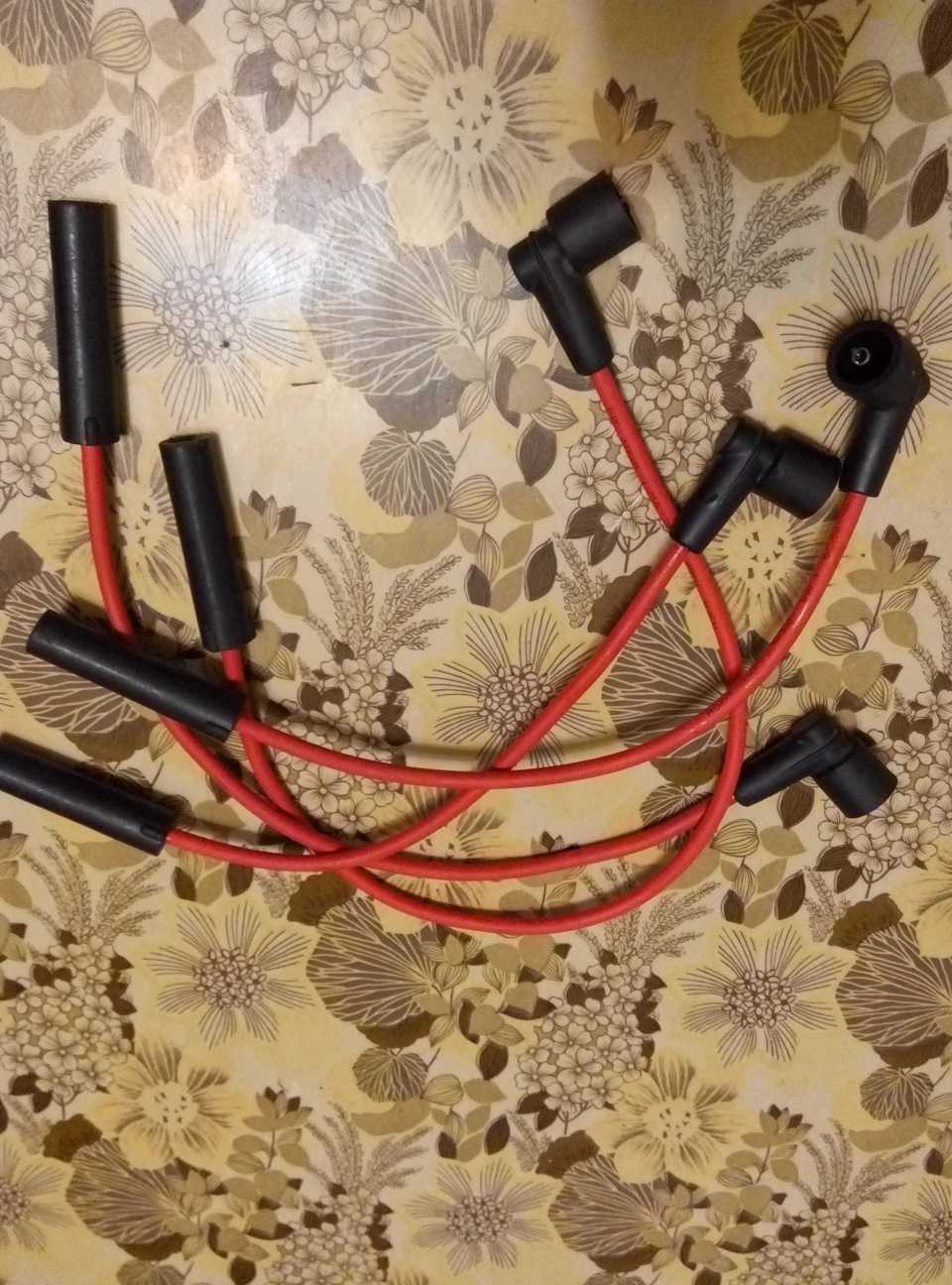

7. После всего этого у меня получилось ЭТО

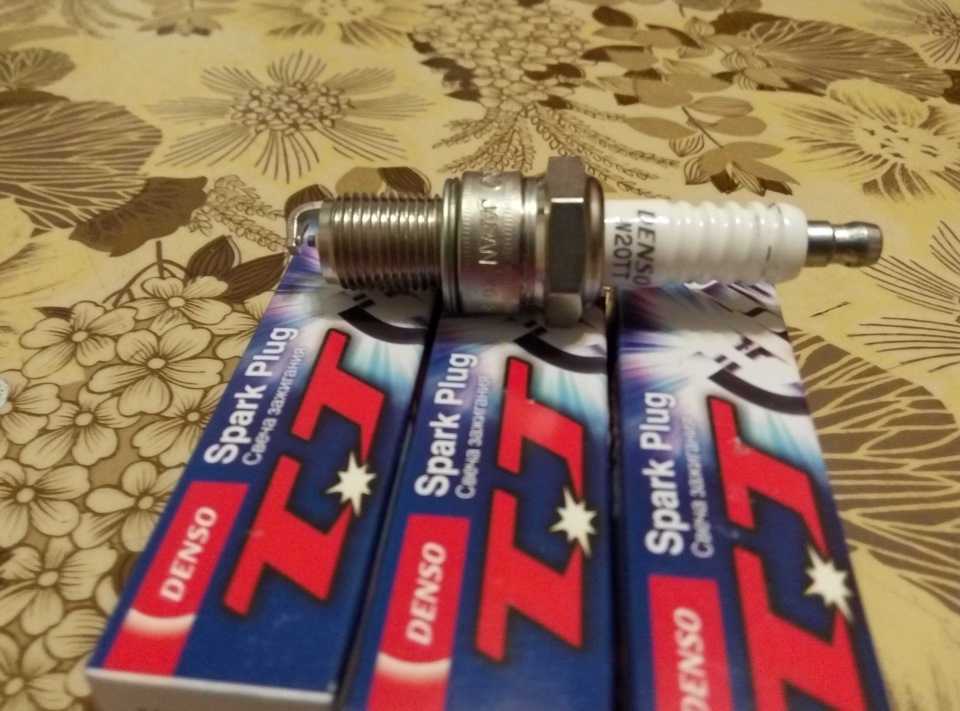

8. Заодно решил сменить свечи. заказал в экзисте Денсо ТТ. W20TT.

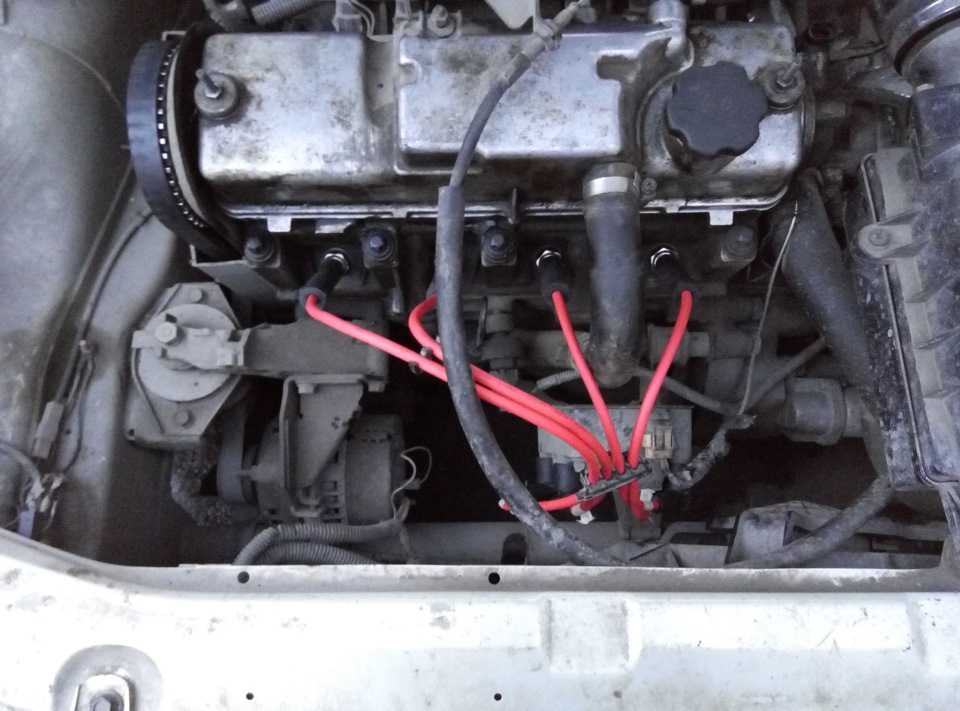

Ну что пора устанавливать!Морально я себя подготовил к тому, что машина может не запуститься, я могу где то накосячить и пойду за новыми проводами, а точнее только наконечниками, так как очень боялся сломать угловые( один даже почти удалось)

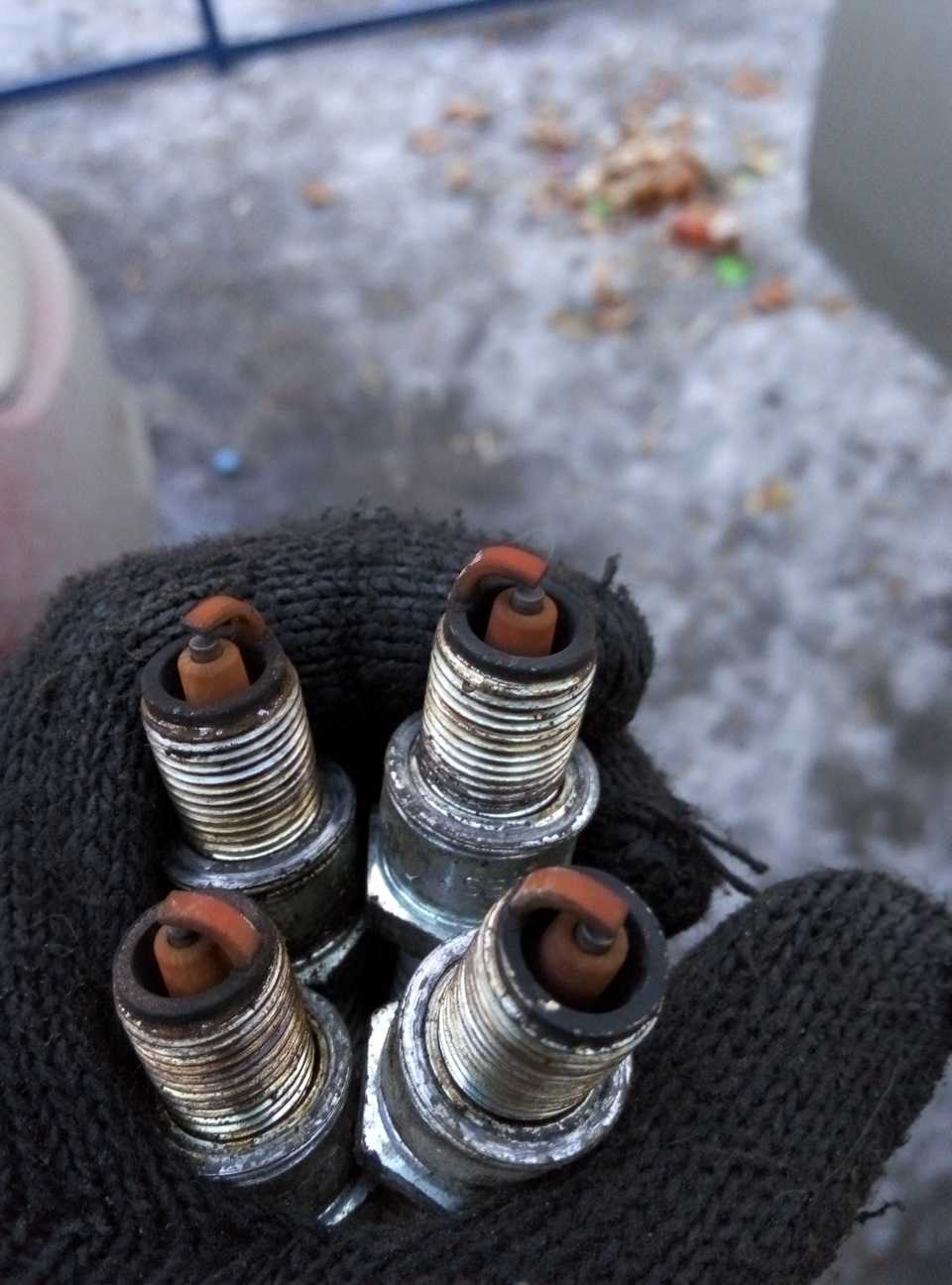

И так Для начала выкрутил старые свечи… о_О вот тут то я и офигел. Последнее время заправлялся на заправке БНП Нефть(вроде), которая в районе пересечения Худякова и Энтузиастов. Таких свечей я не ожидал…Больше я туда не поеду, называется хотел сэкономить

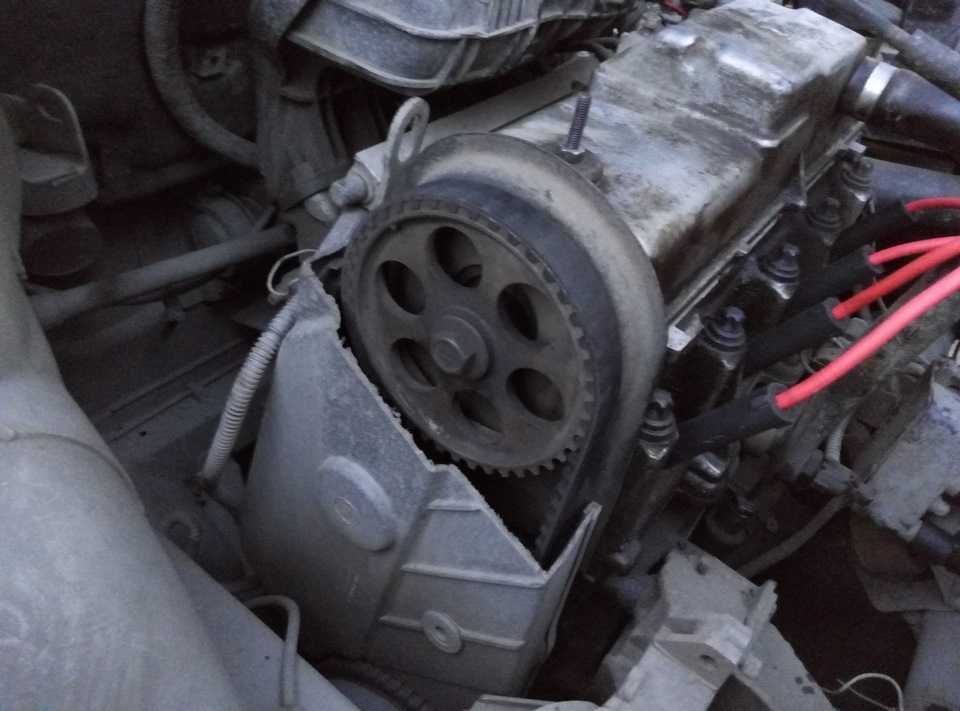

Если кому интересно, моя доработанная крышка ГРМ

ИТОГЗапустилась с полтычка. работала немного ровнее чем раньше. Прокатился немного — что могу сказать :1. лучше тянет с низов, это факт.2. лучше тянет вообще и проще немного едет, это чувствуется( возможно всему причина — новые свечи, но хочется думать, что провода тоже)3. УОЗ стал 8-9 градусов, а был 12-13 градусов. Для меня это один из самых больших показателей. Я всегда по нему выбираю заправки( когда не включается режим экономии)4. Помех на аудиоаппаратуру нет, других проблем с этим я тоже не заметил, ЭБУ нормально себя ведет.

Сколько они проживут ? сказать не могу. думаю про запас куплю комплект ЗИЛовских проводов и соберу еще один комплект.Самый большой плюс — цена вопроса! 102р шланги, 36р — провод и где то 40р термоусадка.ИТОГО = 178р. комплект новых проводов. В 5 раз практически дешевле.

Ну и маленький Эпилог. В пятницу на парковке возле работы, упала сосулька на машину. При чем так удачно, что разбила только фару) Я не расстроился, а больше удивился) 186р + 15 минут и новое стекло на месте))
