Стартер уаз 469

Где находится реле в автомобиле УАЗ «буханка»?

Полноприводный автомобиль УАЗ-452 («буханка») появился в 60-е годы прошлого века, и до сих пор пользуется популярностью. Но УАЗ нередко выходит из строя, и, для того, чтобы устранить неисправность, необходимо знать местонахождение его основных реле.

Где находится реле бензонасоса?

Реле бензонасоса – это устройство, которое подает или прекращает электропитания на бензонасос. Оно управляет топливным насосом и выполняет ряд дополнительных функций в зависимости от марки автомобиля.

Обычно в «буханках» реле бензонасоса устанавливается в области блока управления впрыском, под капотом, за аккумулятором. Иногда его можно найти под приборной панелью возле предохранителей.

Где находится реле зарядки?

Реле зарядки состоит из реле обратного тока, регулятора и ограничителя. Реле обратного тока включает генератор в сеть, когда его напряжение увеличивается, и выключает в случае, если повышается напряжение аккумуляторной батареи.

Регулятор контролирует и ограничивает силу тока в пределах 13,8 – 14,8 В, регулирует силу зарядного тока. Ограничитель предохраняет генератор от перегрузок, работая по аналогичному принципу с регулятором напряжения – включает в цепь обмотки дополнительное сопротивление при увеличении силы тока.

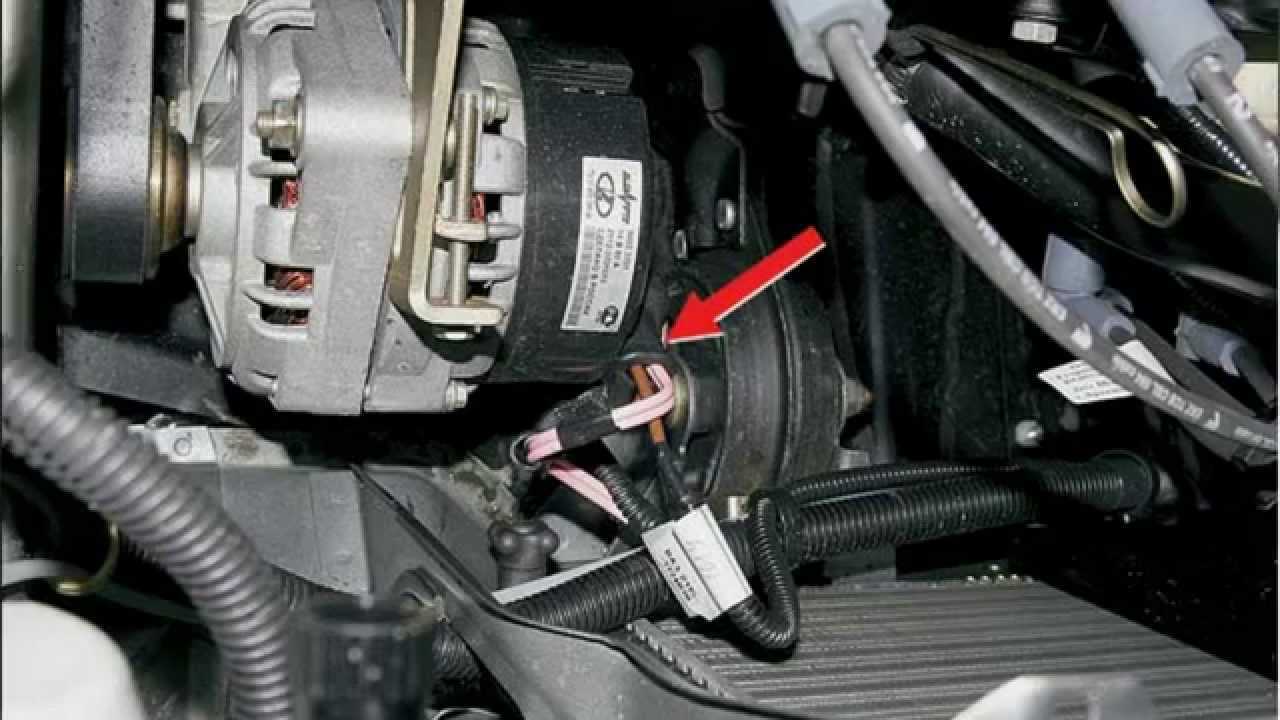

Реле зарядки работает вместе с генератором под капотом двигателя с правой стороны.

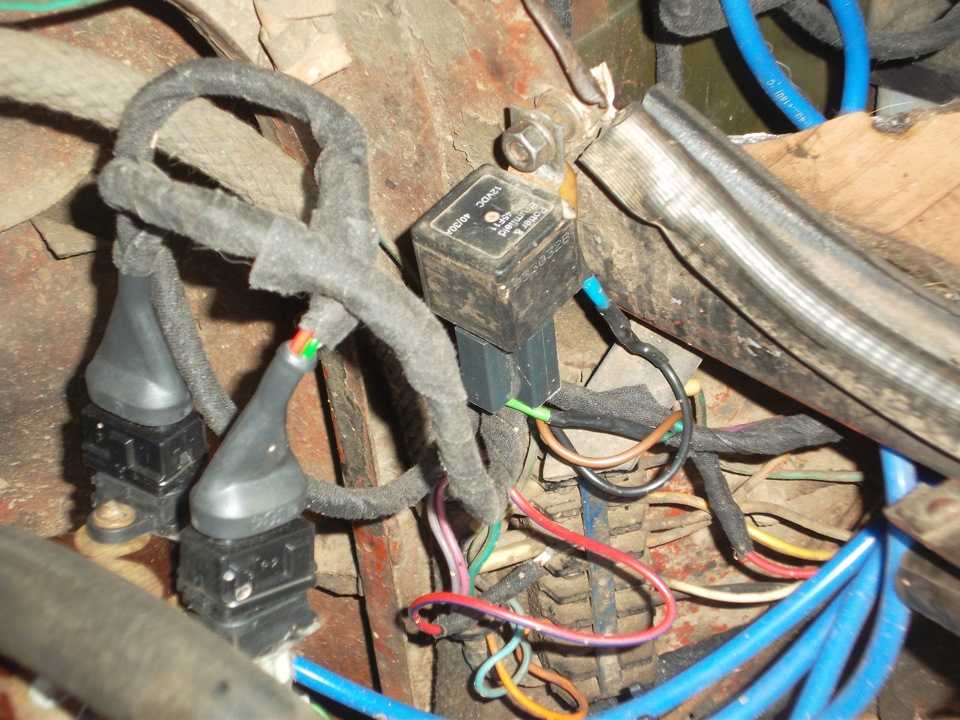

Где находится реле стартера?

В УАЗ-е встречаются два вида стартеров — 42.3708 и 4211.3708–01. Сами они устанавливаются по левую сторону от двигателя (по ходу движения автомобиля).

Стартеры оснащаются электромагнитным тяговым реле рычажным приводом с роликовой муфтой свободного хода. Реле блокировки расположено в медицинском салоне, и служит для предотвращения включения стартера при подключенном источнике питания.

Провод от реле идет к центральному контакту вариатора (при трех катушках) или к контакту подключения катушки (при двух катушках). Это способствует усилению искры в период запуска двигателя.

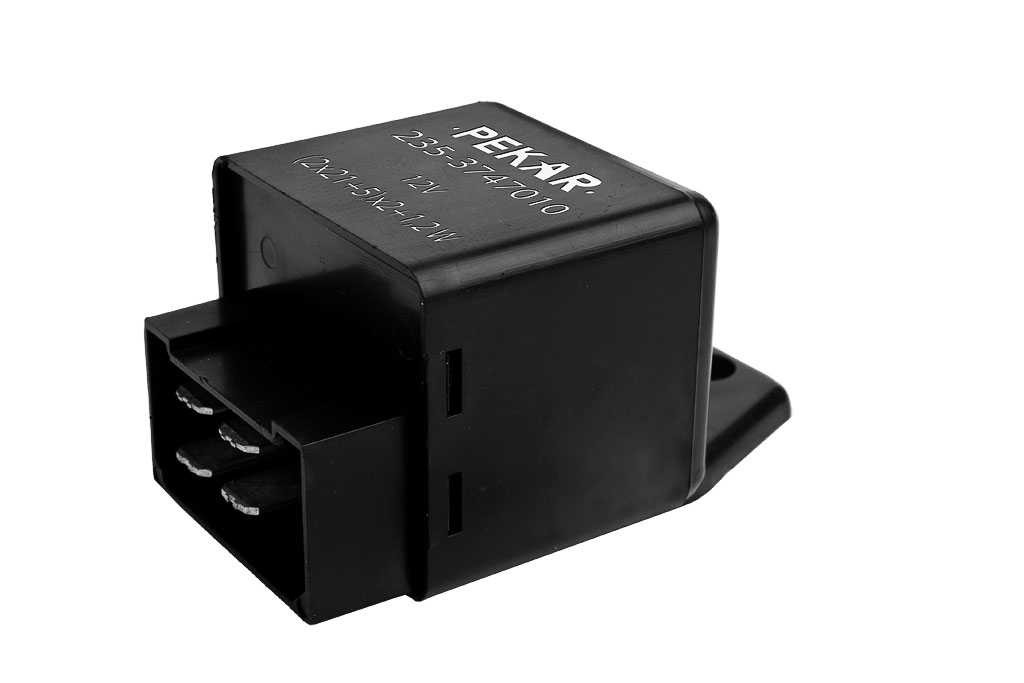

Где находится реле поворотов?

В автомобилях УАЗ схема указателей поворота включает в себя рулевой переключатель, реле поворота, аварийную сигнализацию и шесть лампочек.

Эту систему защищают от перегрузок несколько предохранителей:

• F8 – 10 А (для аварийной сигнализации);
• F20 – 7,5 А (для указателей поворотов).

Поворотники без реле мигать не будут, поэтому его неисправность легко определить.

Располагается в монтажном блоке, с левой стороны, у ног водителя. В санитарных, грузопассажирских автомобилях типа УАЗ реле поворотов устанавливается на перегородке, за водительским сиденьем.

В случае неисправности реле его необходимо снять, при этом не допускается применение металлических предметов.

Особенности модификации с мультифункциональным управлением

Вариации с кузовом автомобиля не слишком сильно влияли на его техническую комплектацию. А вот когда изменения коснулись органов управления, то модернизации подверглись:

1. Внутрисалонная проводка на УАЗ;
2. Подрулевой узел управления поворотами и наружным освещением;
3. Блок управления работой электрических стеклоочистителей на панели приборов.

Схема электрооборудования автомобиля УАЗ, оснащаемого многофункциональным подрулевым переключателем

Причина модернизации

На автомобилях семейства УАЗ блок управления стеклоочистителями лобового стекла располагался на панели приборов. А поскольку это не соответствовало требованиям безопасности, то на всех последующих модификациях:

1. его заменили на более современный многофункциональный блок, расположенный непосредственно на рулевом колесе;
2. стали устанавливать новую панель приборов.

Новый блок подрулевых переключателей с новой приборной панелью

Самостоятельная модернизация

Автомобили новых выпусков уже в базе имеют многофункциональный блок управления. А вот владельцы ранних выпусков могут своими руками переоборудовать автомобиль под современные требования безопасности.

Для этого потребуется:

1. Оригинальная проводка УАЗ 2206 – как наиболее подходящая для самостоятельной переделки;
2. Заводская схема-инструкция, позволяющая правильно осуществить подключение подрулевых переключателей к штатной схеме;
3. Желание сделать качественный монтаж.

Схема обычного блока управления стеклоочистителями

Алгоритм работы будет следующим:

1. Отключаем аккумуляторную батарею;
2. Извлекаем из панели приборов блок управления;
3. Отсоединяем провода, сверяясь с их соответствием заводской схеме на рис. 1;
4. Снимаем штатные переключатели с колонки рулевого колеса.

Для переделки потребуется приобрести несколько новых деталей:

1. Блок многофункциональных подрулевых переключателей от модели УАЗ 390995;
2. Реле для цепи стеклоочистителя (лучше всех подойдет от модели ВАЗ, как и проводка 2112, соединяющая реле и блок переключателей);
3. Контактные колодки в количестве 3 штук (одна 8-ми контактная для бока подрулевых переключателей и две 6-ти контактные для реле и штатного переходника).

Новая схема подключения для старых версий авто

Процесс установки многофункционального переключателя

Приступаем к установке:

1. Заменяем штатный разъем на новый;
2. Разрезаем провод 4х4 (на рис. 2 обозначен красным крестиком);
3. Соединяем его концы на 31В и на S контакт реле стеклоочистителя;
4. Соединяем с контактом 15 реле стеклоочистителя провод 5-2;
5. Контакт J реле присоединяем ко 2-му контакту подрулевого переключателя;
6. Подсоединяем на массу 13-контакт реле;
7. Соединяем переходным кабелем новую контактную колодку;
8. Подключаем ее к колодке, которая раньше подсоединялась со штатным переключателем на панели приборов;
9. Замыкаем контакты электромотора омывателя лобового стекла на контакты 6 и 7 переключателя;
10. На реле контакт 86 соединяем с контактом 6 подрулевого переключателя.

Улучшенная автолюбителями схема модернизации

Автолюбители улучшили предложенную заводом-изготовителем схему переделки, внеся в нее некоторые изменения (на рис.3):

1. Ввели в схему переменный резистор R=10К, благодаря которому величину паузы в прерывистом режиме работы стеклоочистителей можно плавно изменять от 4 с до 15 с;
2. Подключение резистора сделать таким образом, чтобы отсчет режима работы начинался с момента остановки электродвигателя щеток.

Выводы: автомобили семейства УАЗ не только унитарные внедорожники многоцелевого назначения, но и простые в обслуживании транспортные средства. Практически любой автовладелец, вооруженный знаниями и цветными электросхемами способен не только восстановить отказавший узел, но и осуществить полезную модернизацию автомобиля и его отдельных элементов.

Стартер УАЗ 469: устройство и ремонт

И так сегодня пока моя девушка каталась на «СОТКЕ» и заглохла, у нас перестало откликаться зажигание, поскольку началось все еще с утра, после помывки двигателя, было заранее куплено новое реле, продавец сказал что все реле одинаковые, я ему поверил и купил стандартное пяти контактное реле.

Стандартное пяти контактное реле

Но не тут то было, схема у стандартного реле совершенно другая. И при попытке включить массу у меня просто напросто начал крутиться стартер, в этот момент я и сравнил схемы на релюхах. Поставил помершее реле, толкнул, завел, поехал в круглосутку. Там на мою просьбу дать нужное реле и после показа фотографии того что се было нужно, с подробным объяснением схемы работы:

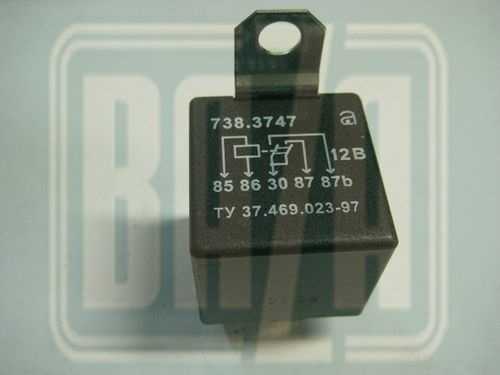

Реле зажигания УАЗ пяти контактное

На меня посмотрели как на чекнутого и сказали, завод выпускает одинаковые реле для всех и дали реле как на первой картинке. На мои попытки объяснить что схема не та и что при включении массы стартер начинает крутиться мне мягко намекнули, что, , электрик из меня никудышный.Я не стал спорить, просто развернулся и доехал до магазина который был значительно дальше, в нем сразу меня поняли и дали то что было нужно. Подключал по тому как были воткнуты провода в старое реле. Если кому интересно нашел в интернете замечательную схему по которой даже без цвета проводов можно понять что и как.

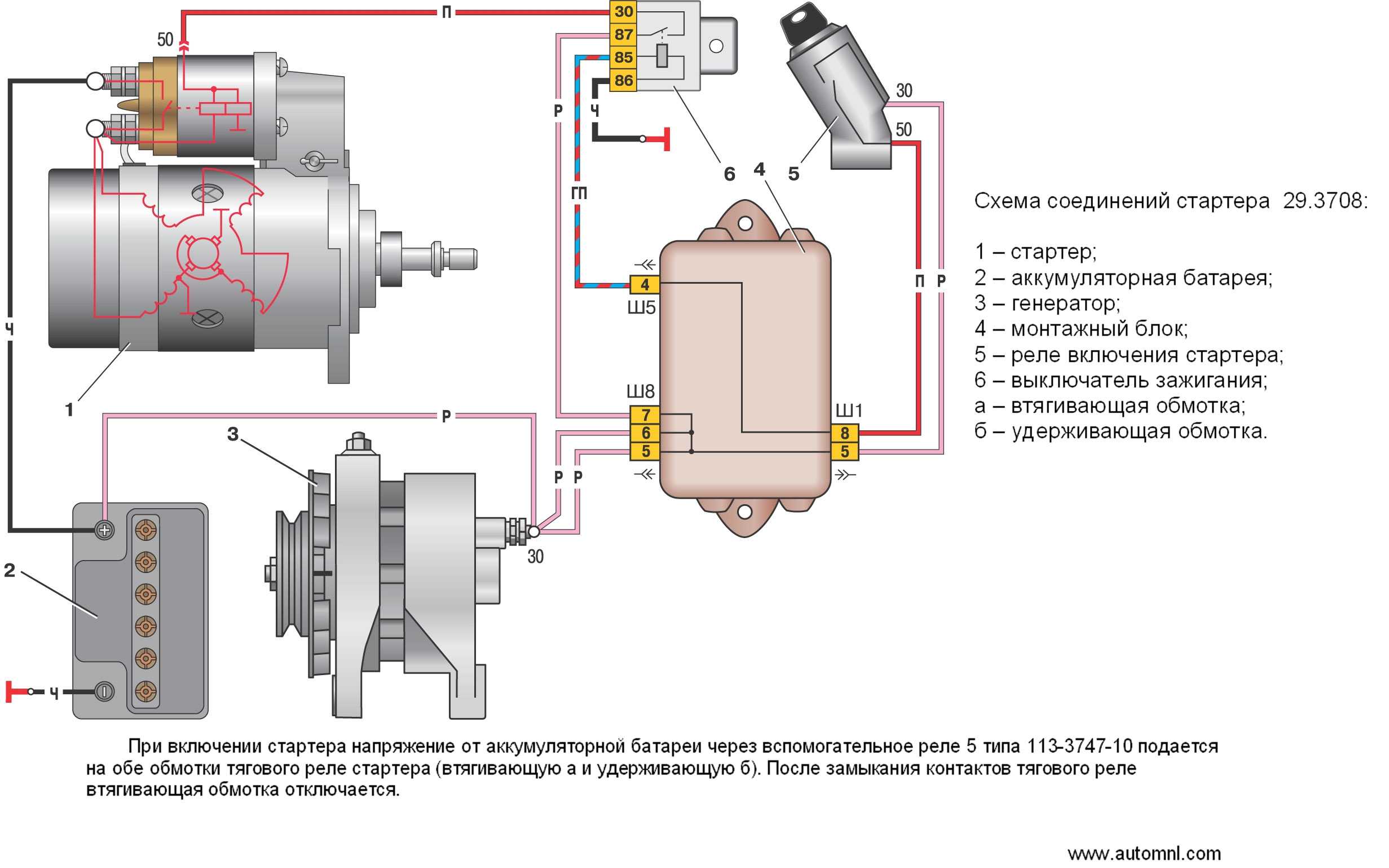

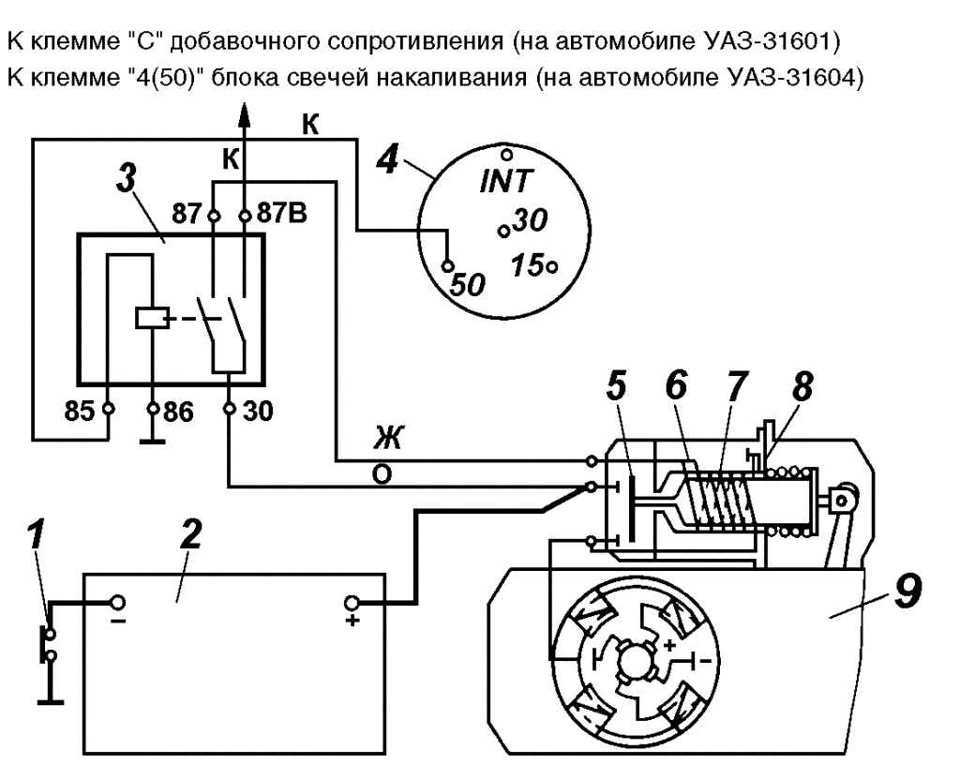

Схема подключения пяти контактного реле стартера на уаз

По скольку уже давно сталкиваюсь с проблемой не соответствия цвета моих проводов с некоторыми схемами, то вот каким контактам соответствуют цвета проводов у меня (УАЗ 31519, двигатель 421800)

30 — оранжевый+фиолетовый85 — красный86 — черный87 — фиолетовый87b — белый

Стартер УАЗ

Беда с реле для стартёра

Всем доброго дня. Вот уже не знаю куда писать последняя надежда на этот форум. Проблема в том что у меня не давно сломалась буханка, а именно то ли реле на стартёр полетела, то ли сам стартёр. Я купил новый стартёр и реле, стартёр поставил а вот с реле засада не могу разобраться с проводами, реле стандартное 4-рёх контактное,(на нём цифры 30,85,86,87.) Нашёл схему подключения вроде всё делаю по схеме а при повороте ключа стартёр не срабатывает, проверил реле оно рабочее, пробовал даже дома подключать, взял стартёр, реле, АКБ, замок зажигания, всё подсоеденил та же история. Подскажите умные люди в чём проблема, где я ошибаюсь, в проводке я совсем плохо разбираюсь.

Второй вопрос когда я завожу уаз с помощью отвёртки он некоторое время работает после завода, а потом глохнет при этом стартёр очень горячий, в чём может быть причина??

Ну и последний вопрос у меня в буханке стоит два реле 4-рёх контактных, одно наверное на стартёр, а второе зачем,их должно быть два или одно.

Всем заранее спасибо за ответы буду очень признателен за любую помощь.

Источник

Дополнительное реле стартера, это решение проблемы или нет.

Проверенная схема электропроводки УАЗ 452: Батон Буханке друг, товарищ и Таблетка

Каких только ласковых прозвищ не получал автомобиль УАЗ-452 за годы эксплуатации: «Буханка» и «Батон» — за внешнее сходство с хлебным кирпичиком, «Таблетка» — за надежную службу в медицинских организациях. Примечательно, что его конструкция и отдельные системы – трансмиссия, кузов или схема электропроводки УАЗ 452 оказались достаточно выносливыми. Пожалуй, это был единственный автомобиль в те годы, способный добираться в самые отдаленные места с гуманитарными целями. Знаменитая Буханка стала многоцелевым автомобилем для сельской местности

Знакомьтесь УАЗ 452

Автомобиль представлял собой грузопассажирский вариант транспортного средства повышенной проходимости с колёсной формулой 4×4. Освоил выпуск модели Ульяновский автозавод еще в далеком 1965 году.

Его возможности вы можете оценить, посмотрев следующее видео:

УАЗ 452 способен перевозить в кузове груз массой до 700 кг. Кроме того, он может буксировать прицеп массой 850 кг. Транспортное средство стало очень популярным не только в условиях российского бездорожья, но и с успехом применялось в крупных городах в различном качестве (на фото в статье).

В частности:

1. Как автомобиль службы ГАИ;
2. В качестве пожарной машины;
3. Автомобиля скорой помощи;
4. Продуктовой лавки;
5. Транспортного средства коммунальных служб и т.п.

Знаменитая Босоножка на базе УАЗ 452 – автопоезд в ЦПКиО Измайлово

Электронные компоненты

Современная цветная электросхема УАЗ 452 Электропроводка УАЗ 452 представляла собой простую однопроводную схему.

Конструктивно она имела следующие решения:

• Роль второго провода играл металлический кузов и прикрепленные к нему узлы и агрегаты;
• Все электронные компоненты и исполнительные механизмы имели «-» выведенный на корпус. Цена такого решения оправдывала несовершенность схемы.

Справочно: Инструкция предусматривала регулярную проверку контактов. При окислении их следовало зачистить наждачной бумагой.

Силовой агрегат

Моторный отсек располагается прямо в салоне автомобиля, поскольку это обусловлено его конструкцией.

Доступ к узлам и агрегатам осуществляется также из салона, путем снятия крышки, которая:

• Обеспечивала защиту водителя и пассажиров от проникновения выхлопных газов;
• Защищала от пыли и грязи;
• Служила дополнительным отопительным элементом (пассивным – от нагрева).

Высокая компоновка двигателя способствует проходимости автомобиля в условиях бездорожья Ранее применявшийся мотор с «Победы» заменили на более современный двигатель от 21-й «Волги». Этому способствовал запуск производственной линии на Заволжском моторном заводе в 1964 году.

Обратите внимание! Несмотря на некоторый скепсис в отношении неудобства при обслуживании бескапотного автомобиля своими руками, годы эксплуатации доказали, что нет никаких сложностей

Пассивная безопасность автомобиля

Конструкция «Батона» с бескапотной компоновкой также поначалу вызывала ряд вопросов относительно безопасности. Однако, серия краш-тестов, проведенных в далеком 1971 году на Дмитровском полигоне доказала, что в большинстве внештатных ситуациях водитель и пассажиры УАЗ 452 имеют шансы избежать травм. Яркий пример всесторонних испытаний «Таблетки»

Особенности электрооборудования

Для конструкторов более сложным процессом в те годы было найти качественные комплектующие для оснащения системы зажигания и освещения.

Это хорошо видно по наполнению кабины:

• органами управления системами автомобиля;
• контрольными приборами.

Из-за дефицита органов управления, УАЗ получил достаточно «разношерстные» элементы

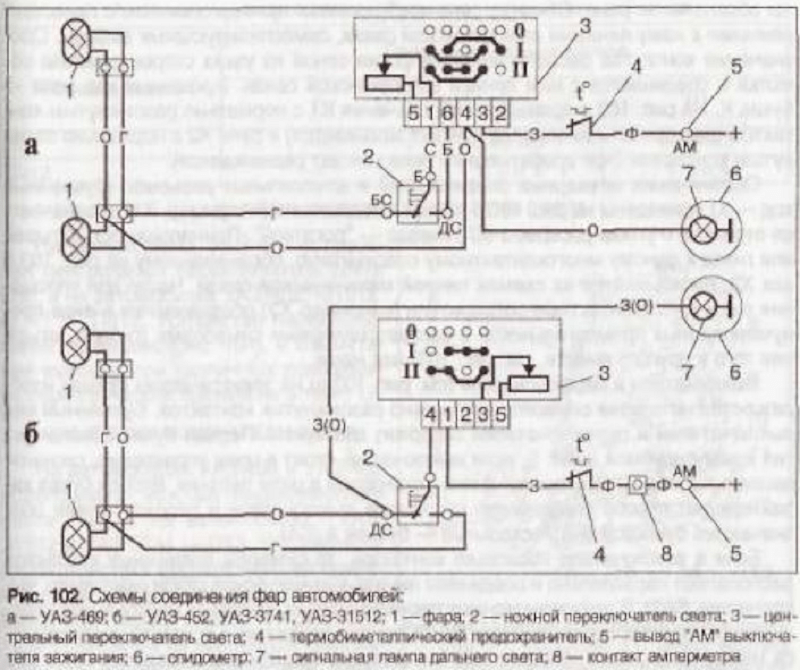

Внешнее освещение

В ход шло все, что можно было доставать и наладить бесперебойные поставки на заводской конвейер.

В частности:

• от предшественника Буханки — ГАЗ-69 заводчане позаимствовали ножной переключатель света;
• От ГАЗ-24 фары и т.п.

Конструкция переключателя ГАЗ-69 с успехом применялась и на 452-м

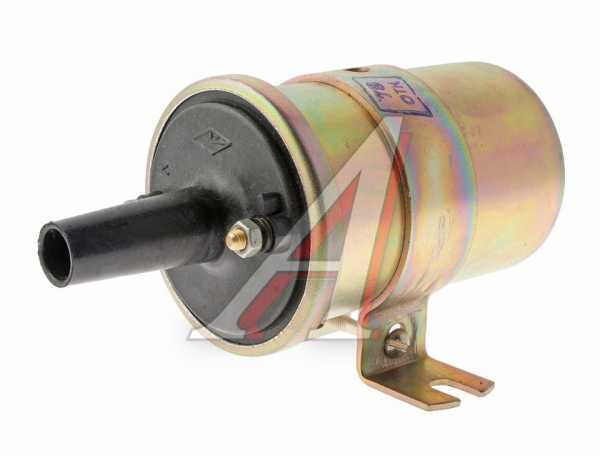

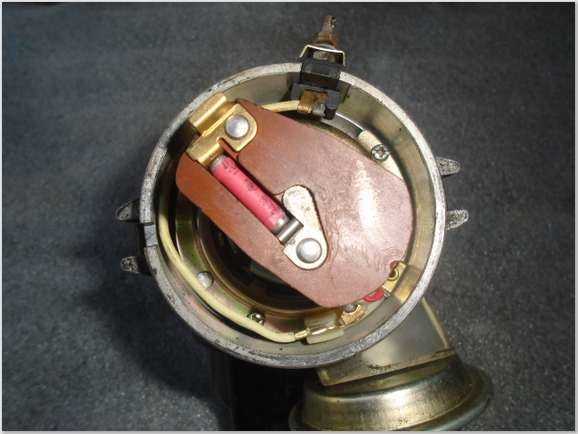

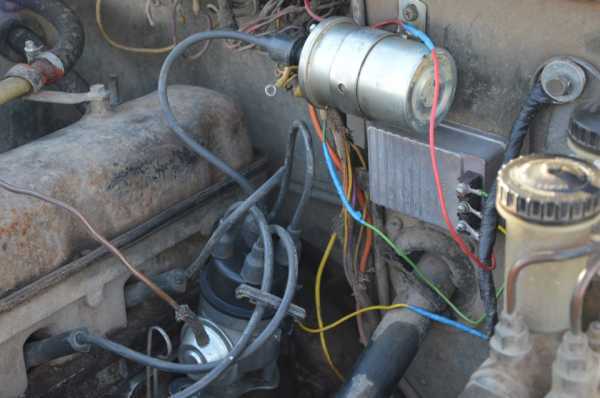

Система зажигания

Поскольку на Батоны и Буханки устанавливался Волговский мотор, то и проводка УАЗ 452 для системы зажигания практически полностью была скопирована с него. Простота конструкции позволяла легко обслуживать автомобиль вдали от гаражных условий

В заключение

О легендарном автомобиле помнят многие из нас.

Поэтому, его появление на шоу, посвященном Олимпийским играм, воспринималось как часть нашей славной истории развития отечественного автопрома. Буханка удостоилась участия в Олимпиаде 2014

sam-avtoelektrik.ru

Что входит в электросхему УАЗа “Буханки”

Схема электрооборудования моделей старого образца УАЗ “Буханка” с двигателем ЗМЗ-402 (карбюратор) была довольно простой. Это было обусловлено условиями эксплуатации. Первые модели находились в распоряжении военных, поэтому их обслуживание должно было быть предельно понятным, никаких дополнительных электроопций в авто не было (только в “санитарках”).

Схема электропроводки УАЗа “Буханки” (карбюратор, модели с 1985 года выпуска).

Итак, однопроводная схема имела следующие особенности:

1. Электронные компоненты

Отрицательным полюсом выступал кузов машины и картеры агрегатов. Всё электрооборудование работало на постоянном токе с рабочим напряжением 12В. Батарея, закрывающаяся эбонитовой крышкой, располагалась за спинкой водительского кресла. Чтобы снять аккумулятор, надо было откинуть спинку сидения вперёд.

Основой нехитрой схемы электрооборудования УАЗ-452 был генератор постоянного тока (Г12) с двумя токосъёмными щётками. Ему по силам было обеспечить ток не более 20А. На стенке моторного отсека, отдельно от генератора, устанавливался регулятор РР24-Г2. Поскольку кузов почти никак не был защищён от коррозии, автомобиль требовал регулярного осмотра на предмет состояния целостности контактов. К слову, эта проблема актуальна и для современных модификаций “Буханки”.

2. Пространство под капотом

Добраться к верхней части силового агрегата, обслуживающего систему зажигания, можно только из салона фургона. Для этого надо демонтировать крышку металлического кожуха, который покрыт слоем шумоизоляционного материала и теплоизоляцией. Работать придётся с фонариком, так как никакого встроенного осветительного прибора не предусмотрено.

3. Пассивная безопасность

С самого начала, то есть с момента выпуска “Буханки”, конструкция фургона, в котором отсутствовал капот, вызывала массу вопросов, связанных с безопасностью всех, кто находился в салоне. Удивитесь, но конструкторы Ульяновского завода ещё в середине 70-х годов прошлого века проводили десятки краш-тестов, в результате которых оказалось, что машина по безопасности ничем не отличается от других отечественных автомобилей. Шанс на благополучный исход (в случае лобового столкновения) у водителя и рядом сидящего пассажира в УАЗ-452 оценивался как неплохой. Понятно, что по современным меркам пассивная безопасность “Буханки” стремится к нулю, при лобовой аварии оба человека как минимум получат тяжёлые травмы нижних конечностей.

Современные версии фургона (с 2014 года) уже оснащены базовыми электронными средствами пассивной безопасности — электронной АБС.

4. Внешняя оптика

Надо сказать, в середине 60-х у инженеров-конструкторов Ульяновского автозавода с качественными комплектующими и элементами, входящими в схему проводки УАЗа “Буханки”, была напряжёнка. Поэтому производители решили оставить в новой модели всё, что раньше хорошо работало, в частности детали системы освещения и зажигания машины.

Внешняя оптика тоже имела ряд особенностей:

• Электричество по потребителям от проводки головного освещения распределяется посредством центрального переключателя. Конструкция узла перешла по наследству от ГАЗ-69.
• Стандартные для ранних уазиков и моделей ГАЗ элементы светотехники были установлены и на УАЗ-452. Взаимозаменяемые узлы очень упрощали (и удешевляли) ремонт элементов, которые вышли из строя.
• У переднего подфарника всего одна двухнитевая лампа, она же указатель поворота и габаритный сигнал.
• На задней части фургона красуются фонари круглой формы с красным рассеивателем. Двухнитевая лампа, находящаяся внутри фонаря, одной нитью отвечает за сигнал торможения и поворота, другой — за габаритный свет.
• На кузове нет боковых повторителей поворота.

Время показало, что довольно примитивная схема электропроводки УАЗа “Буханки”, как и конструкция кузова этого легендарного фургона, оказались практичными и надёжными в эксплуатации.

Блог про Уаз

Для запуска двигателя автомобилей УАЗ-469, УАЗ-469Б и автомобилей вагонной компоновки семейства УАЗ-452 использовался стартер СТ 230-Б2, установленный с левой стороны двигателя. Включается стартер с помощью электромагнитного тягового реле PC 230-Б2, смонтированного на его корпусе.

Стартер СТ 230-Б2 двигателя УАЗ-469, УАЗ-469Б и семейства УАЗ-452, устройство и работа.

Стартер СТ 230-Б2 представляет собой четырехполюсный электродвигатель постоянного тока с последовательным возбуждением и имеет номинальную мощность 1,4 л. с. при питании его от аккумуляторной батареи емкостью 60 Ач.

Стартер начинает работать при повороте ключа зажигания в крайнее правое положение. При этом включается электрическая цепь дополнительного реле РС-502, через которое поступает ток от аккумуляторной батареи в тяговое реле стартера PC 230-Б2. Тяговое реле состоит из двух обмоток : втягивающей и удерживающей.

Под воздействием электромагнитного поля двух обмоток реле, якорь тягового реле втягивается внутрь катушки и с помощью рычага вводит в зацепление шестерню, а в конце хода включает электрическую цепь стартера, отключив одновременно втягивающую обмотку реле. Удерживающая обмотка тягового реле продолжает оставаться под напряжением.

После пуска двигателя и возвращения в исходное положение ключа включателя зажигания разомкнется цепь дополнительного реле, обесточится удерживающая обмотка и тяговое реле выключится под действием возвратной пружины.

Так как втягивающей и удерживающей обмотками тягового реле стартера потребляется большой ток, а включатель зажигания рассчитан на сравнительно небольшие токи, то включение стартера происходит через дополнительное реле стартера РС-502.

Техническое обслуживание стартера СТ 230-Б2.

Обслуживание стартера сводится к периодической проверке состояния крепления к нему проводов и самого стартера к картеру сцепления. Необходимо помнить, что нарушение плотности присоединения провода, идущего от аккумуляторной батареи к зажиму стартера, приводит к увеличению переходного сопротивления его цепи и как следствие — к снижению мощности стартера и ухудшению пуска двигателя.

Один раз в год при очередном техническом обслуживании, необходимо снять стартер с двигателя, разобрать его, тщательно протереть и продуть детали сжатым воздухом. Поврежденные детали заменить новыми или отремонтировать

Особое внимание следует обратить на состояние щеток и коллектора

Как демонтировать стартер для ремонта на УАЗ 469

Процедура разборки стартера на УАЗе не составит особых трудностей даже начинающим механикам – весь фронт работ выполняется по интуитивно понятному сценарию и имеет последовательный алгоритм действий. Для демонтажа и последующего ремонта механизма потребуется не более 1 часа свободного времени, а также наличие:

• Комплекта гаечных ключей или накидных головок;
• Пассатижей для прихвата деталей;
• Длинной шлицевой отвертки;
• Ветоши для протирки.

Благодаря конструкционной схожести устройство стартера на УЗА 469 имеет идентичный алгоритм ремонта с моделями АвтоВАЗа, в части Ваз 2105 или 2021. Чтобы приступить к ремонту устройства достаточно лишь:

• Открыть капот и откинуть клемму «минуса» на аккумуляторной батарее;
• Далее снимаем защиту силового агрегата – металлический или пластмассовый лист, предотвращающий попадание грязи на корпус мотора;
• Затем отсоединяем накладку на глушить выхлопной трубы и извлекаем кожух воздушного фильтра, предварительно отсоединив фиксирующие клипы;
• Теперь можно откручивать стартер – деталь фиксируется на 3 болтах, после откручивания которых можно отсоединить электропроводку устройства и достать механизм для ремонта;
• Процедура установки осуществляется по данному сценарию в обратном порядке.

Как правило, неисправность стартера редко поддается ремонту и обычно механизм просто меняют на новый. Однако старое устройство можно реанимировать в следующих случаях:

• Выход из строя ротора или статора – необходимо приобрести работоспособные комплектующие и заменить поврежденные;
• Обрыв проводки или обмотки – лечится прозвонкой электроцепи мультиметром и заменой поврежденных участков;
• Сгорание втягивающего реле – проблема устраняется установкой новой детали.

Что входит в электросхему?

Какие характеристики есть у автоэлектрика на старых автомобилях Ульяновского автозавода?

Электронные компоненты

Схема подключения самого УАЗ 452 довольно простая – один провод.

Электросхема УАЗ390995 или другой модели по своей конструкции отличается следующими решениями:

1. Кузов автомобиля используется как масса.
2. Любое электрооборудование по старинной схеме на УАЗ 409 или другой модели, а также исполнительные механизмы оснащаются отрицательной клеммой, которая подключается к кузову. По мнению специалистов, в целом эта схема несовершенна.

Согласно инструкции по эксплуатации электрооборудования, водитель должен время от времени проводить диагностику состояния целостности контактов. Также говорят об их окислении. Если водитель замечает наличие окисления на выводах, он должен обработать их мелкозернистой наждачной бумагой.

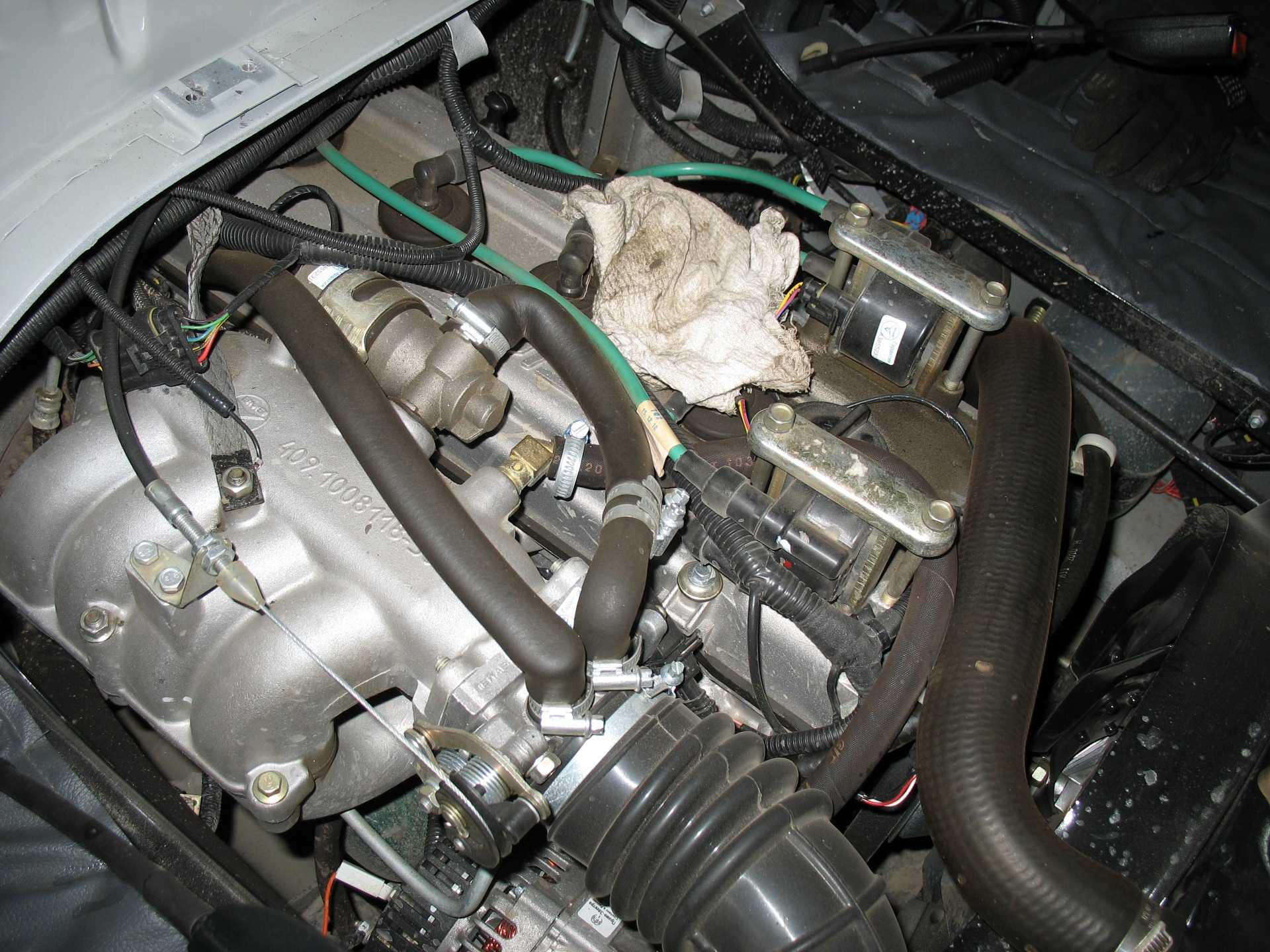

Подкапотное пространство

В этом случае моторный отсек располагается непосредственно в салоне автомобиля согласно конструкции автомобиля.

Сам доступ к электрической цепи и другим механизмам и узлам осуществляется из салона, после демонтажа крышки, которая:

1. Предназначен для защиты водителя и пассажира от попадания выхлопных газов в салон.
2. Защищает салон автомобиля от грязи и пыли.
3. Он выполняет функцию дополнительного нагревательного устройства, в частности, пассивно, за счет нагрева.

Подкапотное пространство автомобиля АУЗ

Ранее на УАЗ 396255 и других карбюраторных моделях использовался двигатель от легендарной «Победы», который позже был заменен на более совершенный и современный агрегат. В частности, это относится к двигателю от «Волги». Этому решению однажды, в 1964 году, способствовал массовый запуск производственной линии на предприятии ЗМЗ. Несмотря на то, что многие отечественные автомобилисты утверждают, что инжекторная схема УАЗ 390994 в подкапотном пространстве находится в неудобном месте из-за отсутствия капота, это не так. Десятки лет эксплуатации показали, что отсутствие капота никак не влияет на диагностику и обслуживание автомобиля.

Пассивная безопасность

Сама конструкция отечественной буханки с отсутствием капота изначально вызвала много вопросов с точки зрения безопасности водителя и пассажиров. В результате нескольких десятков краш-тестов, проведенных в начале 70-х годов прошлого века, было выявлено, что автомобиль не менее безопасен, чем другие отечественные автомобили. Как показали результаты, в случае аварии и водитель, и пассажиры автомобиля имеют хорошие шансы избежать травм в случае аварии.

Сайт о внедорожниках, SUV, автомобилях повышенной проходимости

Центральные переключатели света 41.3709 и 53.3709 предназначены для включения габаритных огней, освещения номерного знака, шкал контрольно-измерительных приборов, ламп дальнего и ближнего света фар, противотуманных фар, а также для регулировки яркости освещения контрольных приборов.

Центральные переключатели света 41.3709 и 53.3709, устройство.

Центральные переключатели света 41.3709 и 53.3709 по конструктивному исполнению являются вытяжными со встроенным реостатом. Конструкция центральных переключателей света 41.3709 и 53.3709 одинакова. Наибольший ток нагрузки для переключателя 41.3709 составляет 20 А, а для переключателя 53.3709 — 17 Ампер. На фото ниже, слева переключатель 41.3709, справа — 53.3709.

Вытяжной шток переключателей имеет три фиксированных положения, обеспечивающих различную коммутацию электрических цепей наружного освещения :

— электрические потребители выключены. I — включены лампы габаритных огней, освещения номерного знака и шкал контрольно-измерительных приборов, включены и подано питание в электрическую цепь ламп противотуманных фар. II — включены электрические цепи потребителей и дополнительно подано питание в электрические цепи ламп дальнего и ближнего света фар.

Переключение электрических цепей производится вручную перемещением штока за рукоятку вдоль его оси. Электрическая цепь ламп освещения шкал контрольно-измерительных приборов включается через реостат, встроенный в переключатель. Сопротивление реостата изменяется поворотом рукоятки штока вокруг своей оси. Это позволяет изменять яркость ламп освещения шкал приборов.

При перемещении штока вместе с ним перемещается каретка с подвижным контактом, который замыкает электрические выводы контактной панели в соответствии со схемой. В любом рабочем положении подвижная часть, шток и каретка с подвижным контактом, центральных переключателей света 41.3709 и 53.3709 фиксируется установленными в гнездо каретки шариком и пружиной.

Для подключения в электрическую схему освещения и световой сигнализации автомобиля, центральные переключатели света 41.3709 и 53.3709 имеют пронумерованные электрические выводы.

Проверка и устранение неисправностей центральных переключателей света 41.3709 и 53.3709.

Неисправности системы наружного освещения автомобилей могут быть вызваны, наряду с другими причинами, выходом из строя центрального переключателя света. Проверить работу центрального переключателя света 53.3709 можно по схеме, приведенной ниже.

Электрическая схема проверки исправности центрального переключателя света 53.3709.

В положении I штока должна гореть лампа 3, а в положении II — лампа 2. В положении I и II штока и повороте его по часовой стрелке должна загораться лампа 1. При повороте штока против часовой стрелки яркость свечения лампы должна уменьшаться вплоть до погасания. Величина падения напряжения на выводах переключателя 53.3709 не должна превышать 0,25 В при нагрузке в 3-4 А.

READ Как подключить https протокол

Проверить работу центрального переключателя света 41.3709 можно по схеме, приведенной ниже. В положении «0» штока контрольные лампы гореть не должны. В положении I должны гореть лампы 4 и 6, а при повороте штока по часовой стрелке должна загораться лампа 2 и гореть без миганий при вращении штока до упора.

Электрическая схема проверки исправности центрального переключателя света 41.3709.

При повороте штока против часовой стрелки яркость свечения лампы 2 должна уменьшаться вплоть до погасания в конце хода, после чего должна загореться лампа 1. В положении II должны гореть лампы 3, 4 и 6. Если контрольные лампы не загораются в соответствующих положениях штока, необходимо разобрать и осмотреть центральный переключатель света.

Для разборки переключателя нужно отогнуть лапки крепления контактной панели. Если контакты подгорели, их следует зачистить. Трущиеся поверхности каретки можно слегка смазать любым маслом. Если контактные поверхности или изоляционная панель имеют сильное выгорание, то они или полностью центральный переключатель света, меняются в сборе.

Источник

Рецепт зажигания. С контактного на бесконтактное — УАЗ 469, 2.5 л., 1973 года на DRIVE2

Пару слов о бесконтактном зажигании, сразу скажу это не схема для тех кто ныряет по капот в воду, и на новые открытия я не претендую, а лишь хочу описать некоторые нюансы и обобщить опыт.

Допустим мы имеем на своем УАЗе контактное зажигание, это значит что у нас стоит контактный трамблер (распределитель зажигания) Р119Б или что то похожее.

Полный размер

вот он родимый

Не знаю у кого как но лично меня он сильно достал, наждачка всегда была в машине чтобы зачищать контакты, так же сбои в работе, нестабильная работа, и с водой он совсем не дружил. Можно ездить и так но переделать стоит. Также у нас стоит катушка зажигания Б115 или её модификации, точно этот вопрос осветить не могу.

На этом вроде как и закончилось наше контактное зажигание. Лично у меня так.Далее переходим к БЕСКОНТАКТНОМУ. Схема делится на 2 вида. Разница между ними в разных моделях коммутаторов: 1. Коммутатор 13.3734 если у вас такой то нужен еще добавочный резистор 14.3729. 2. Коммутатор 131.3734, тогда добавочный резистор не нужен!(ИСПОЛЬЗУЙТЕ ВТОРУЮ СХЕМУ!) Допустим мы решили делать по второй схеме. Для этого нам надо приобрести или найти в закромах или у знакомых: — датчик-распределитель 33.3706 (он же трамблер) — катушка зажигания Б116-02 — коммутатор 131.3734

датчик-распределитель 33.3706

Полный размер

катушка зажигания Б116-02

коммутатор 131.3734

Вот и все что нам потребуется, провода не в счет.Идем далее, нам надо снять старый трамблер и катушку, и тут надо притормозить!Не поленитесь и запомните или сфотографируйте или хотя бы мелом нарисуйте направление бегунка на трамблере! Лучше чтобы он смотрел на первый цилиндр.иначе будете выставлять зажигание с нуля! Мы все сняли далее будем собирать. Трамблер ставим в точно таком же положении как и снимали, меняем катушку она подходит по креплению и закрепляем как нам удобно коммутатор. У меня это выглядит так:

Полный размер

Осталось только соединить все правильно. Тут нам поможет или схема, или удобнее будет расписать все словами: — Клемма «Д» коммутатора соединяется с гаечкой на трамблере. — Безымянный контакт катушки зажигания соединяется с клеммой «КЗ» коммутатора. — Провод от замка зажигания подсоединяем к клемме «К» катушки

(И тут возникает маленькая загвоздка, мы видим что у нас есть два контакта, а нужен только ОДИН, ситуация 50 на 50, но как узнать какой из них от замка зажигания? да никак, (конечно способ есть но нам не важно) мы пробуем сперва один потом другой на котором машина заведется тот и есть контакт от замка зажигания, оставшийся изолируем.)

— Далее эта клемма «К» соединяется с клеммой «+» коммутатора. Высоковольтные провода подсоединяются как обычно. 1-2-4-3.

Полный размер

На фото обведен лишний контакт. Если я не ошибаюсь идет на реле стартера. Он нам не нужен, изолируем его.

Если зажигание, то есть сам трамблер стоит правильно то машина должна завестись если нет то пробуем поставить другой провод к катушке. Машина заведется.P.S. Вся система стабильно будет работать

Блок реле и предохранителей УАЗ СГР с двигателем ЗМЗ–40911.10 Евро-4 и Евро-5, цепи защищаемые плавкими предохранителями.

Блок реле и предохранителей УАЗ СГР моделей УАЗ-374195, УАЗ-374195-05, УАЗ-390995, УАЗ-390995-04 Трофи, УАЗ-390995-04 Экспедиция, УАЗ-396295, УАЗ-220695, УАЗ-220695-04, УАЗ-330365, УАЗ-390945 расположен на надставке рейки панели передка под панелью приборов справа от пассажира. Схема расположения реле и предохранителей находится на внутренней стороне крышки блока.

Реле блокировки дифференциала заднего моста устанавливается слева от блока реле и предохранителей на рейке панели передка. Для доступа к реле и предохранителям блока реле необходимо снять крышку блока. Прежде чем заменить перегоревший предохранитель, выясните причину его сгорания и устраните ее.

Расположение блока реле и предохранителей УАЗ СГР моделей УАЗ-374195, УАЗ-374195-05, УАЗ-390995, УАЗ-390995-04 Трофи, УАЗ-390995-04 Экспедиция, УАЗ-396295, УАЗ-220695, УАЗ-220695-04, УАЗ-330365, УАЗ-390945.

Расположение реле и предохранителей в блоке.

Цепи, защищаемые плавкими предохранителями блока реле и предохранителей.

F1 5А — ГЛОНАСС кл. 30 F2 25А — Звуковой сигнал, система отопления F3 20А — Электробензонасос, СУД F4 25А — АБС F5 15А — Розетка бортовой сети, освещение салона F6 15А — Аварийная сигнализация F7 15А — Стоп сигнал, задние противотуманные фары F8 20А — Стартер F9 10А — КМПСУД кл.15, ГЛОНАСС кл.15 F10 15А — Приборы, аварийная сигнализация F11 20А — Стеклоочиститель, задний ход F12 10А — АБС, блокировка дифференциала заднего моста F13 15А — Подогрев сидений F14 10А — Ближний свет фар F15 10А — Дальний свет фар F16 10А — Габаритные огни, подсветка приборов FI7 80/90А — Монтажный блок F18 40А — АБС F19 — Не устанавливается

При снятии реле и предохранителей не допускается применять металлические предметы. Во время эксплуатации автомобиля и при проверке схемы электрооборудования не допускается применять предохранители, не предусмотренные конструкцией, а также замыкать на массу провода (проверять исправность цепей «на искру»).

При возникновении неисправностей в системе электрооборудования автомобиля, в первую очередь необходимо проверить состояние плавких предохранителей и заменить неисправные. Повторное срабатывание предохранителя свидетельствует о неисправности в электрической цепи.

В блоке предохранителей могут быть установлены запасные предохранители. Для извлечения неисправного предохранителя используйте пластиковый пинцет.
