Порядок зажигания на ваз 2109

Система электрооборудования автомобиля

После подключения всех проводов зафиксируйте их в жгут специальными гребенчатыми держателями, входящими в комплект поставки.

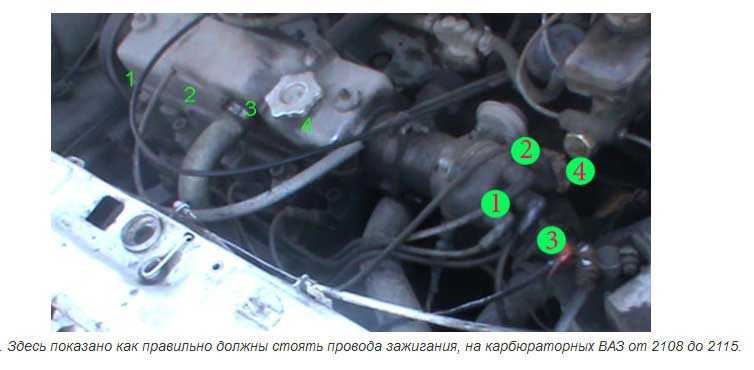

Порядок подключения в/в проводов на ВАЗ карбюратор (2108, 2109, 21099)

Центральный провод с крышки трамблера всегда идет на катушку зажигания (бобину).

Вывод крышки трамблера, который смотрит в сторону передка машины, соединяется с первым цилиндром.

Вывод крышки трамблера, смотрящий вниз, соединяется с третьим цилиндром.

Вывод крышки трамблера, смотрящий назад, соединяется с четвертым цилиндром.

Вывод крышки трамблера, смотрящий вверх, соединяется со вторым цилиндром.

Порядок подключения высоковольтных проводов на ВАЗ Классика, Нива с карбюратором и трамблером.

Центральный провод от катушки зажигания (бобины)

1 цилиндр — над вакуумным корректором. Далее по часовой стрелке порядок 1-3-4-2.

Инжекторные ВАЗ выпуска до 2004 года с модулем зажигания старого образца (4-контактный низковольтный разъем)

Собственно, на корпусе модуля уже обозначено, какому цилиндру соответствуют выводы — но мы продублировали красным цветом на случай, если модуль совсем испачкается, а на фото вы не вдруг не разглядите.

Инжекторные ВАЗ выпуска после 2004 года с катушкой зажигания нового образца (3-контактный низковольтный разъем)

Как и на модулях зажигания старого образца, на новых катушках тоже обозначено соответсвие выводов цилиндрам. Но порядок подключения отличается от порядка на модуле зажигания старого образца. Будьте внимательны.

Высоковольтные провода

Не редко основная сложность при ремонте карбюраторного ВАЗ 2109 заключается в обратном подключении высоковольтных проводов, которые ранее были отключены от крышки трамблера. Он же распределитель зажигания.

Сложность заключается в том, что порядок подключения многие забывают или попросту не знают. Но на практике вернуть высоковольтные провода намного проще, чем разобраться в модуле зажигания, применяемом на инжекторном ВАЗ 2109.

Следуя нескольким простым правилам, вы легко вернете провода на свои законные места.

Если на каким-то причинам на крышке трамблера карбюраторного ВАЗ 2109 установочные метки отсутствуют, просто придерживайтесь принципа подключения, указанного на изображении.

Принцип работы четырехтактной силовой установки

Понять, почему важно правильно подключать высоковольтные провода можно, если вы изучите принцип работы силовой установки. Карбюратор или инжектор ВАЗ-2109 работают примерно по одному принципу, так как обе силовые установки являются четырехтактными

1. Сначала объем цилиндра наполняется топливной смесью и отработанными газами. Этот процесс называется «впуск».
2. Затем двигатель переходит к сжатию. При нем клапана закрыты, а коленвал и шатун двигают поршень вверх. Смесь из топлива и воздуха переносится в камеру сгорания.
3. На этапе расширения включается в работу зажигание, появляется искра. Она воспламеняет топливную смесь, благодаря чему образуются газы. Они давят на поршень, из-за чего он двигается вниз. Через шатун это усилие передается на коленчатый вал.
4. Завершает процесс «выпуск» отработанных газов через выхлопную систему.

Оперативный ремонт

p, blockquote 36,0,0,0,0 —>

Что делать, если провод свечи зажигания обломался или пробился вдалеке от населенных пунктов.

p, blockquote 37,0,0,0,0 —>

Во-первых, с помощью методов, изложенных в пункте 2, найти место повреждения, пробоя или обрыва. Затем с помощью ножа зачистить токопроводящие жилы с двух сторон от зоны повреждения.

p, blockquote 38,0,0,0,0 —>

Следующий этап – электрическое соединение при помощи любого проводника (провода), лучше медного. Его можно произвести обычной скруткой.

p, blockquote 39,0,0,1,0 —>

Наиболее сложно выполнить качественную изоляцию. Обычная изолента имеет напряжение пробоя от 2.000 до 6.000 Вольт. Необходимо же обеспечить изоляцию для напряжений до 40.000 Вольт.

p, blockquote 40,0,0,0,0 —>

Нетрудно посчитать, что при этом необходимо уложить, как минимум, восемь-десять слоев изоленты. И это, не учитывая проникновения влаги между слоями. Изолента должна быть качественной. Для повышения качества изоляции можно поместить место ремонта в пластмассовый короб.

p, blockquote 41,0,0,0,0 —>

Высоковольтные провода перед проведением ремонта следует тщательно очистить от грязи и масляных затеков.

p, blockquote 42,0,0,0,0 —> adsp-pro-2 —>

Порядок бронепроводов на ваз 2109

Схема, порядок подключения высоковольтных проводов ВАЗ.

Для начала определимся, какой из четырех цилиндров первый?

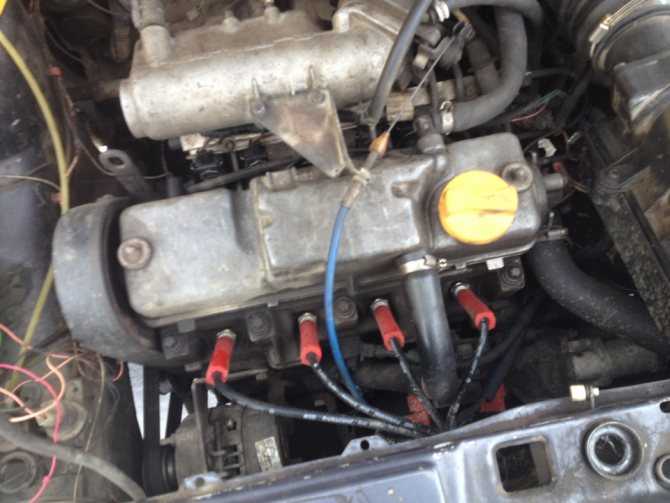

Первый цилиндр у переднеприводных ВАЗ находится ближе к ремню ГРМ. Если смотреть на двигатель спереди — первый цилиндр самый левый). А дальше все просто — слева направо — 1, 2, 3, 4.

У заднеприводных ВАЗ Классика и Нива первый цилиндр находится ближе к переднему бамперу машины.

Общие советы при подключении высоковольтных проводов.

Проверка высоковольтных проводов. Чтобы проверить провода, вам понадобится мультиметр-тестер. Проверьте сопротивление проводов — оно должно быть не более 20 КОМ ( на практике самый длинный провод 1 цилиндра имеет сопротивление до 10 КОм). Если сопротивление провода больше 20 Ком — его необходимо заменить. Тщательно осмотрите провода на предмет перетирания о части мотора или об другие провода. В случае значительного истирания — провод заменить. В случае незначительного истирания — возможно проложить провод так, чтобы он не терся, и зафиксировать в этом положении.

Укладка проводов. Не старайтесь подключить провода в связке. Разберите жгуты проводов, освободите провода из пластиковых держателей. Соедините высоковольтные выводы с соответсвующими свечами цилиндров. Прокладывайте провода так, чтобы они не терлись друг о друга, части мотора, шланги. Не допускайте резких перегибов и натяжки проводов. После подключения всех проводов зафиксируйте их в жгут специальными гребенчатыми держателями, входящими в комплект поставки.

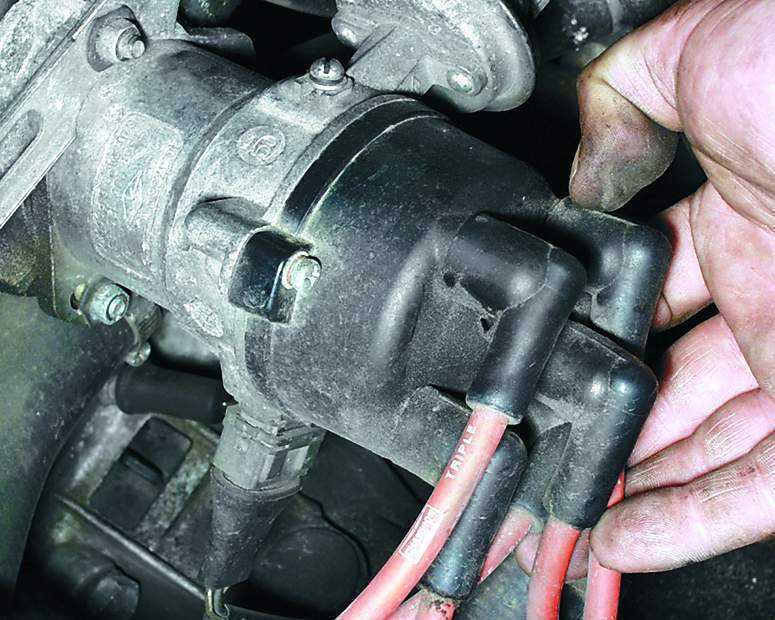

Порядок подключения в/в проводов на ВАЗ карбюратор (2108, 2109, 21099)

Центральный провод с крышки трамблера всегда идет на катушку зажигания (бобину).

Вывод крышки трамблера, который смотрит в сторону передка машины, соединяется с первым цилиндром.

Вывод крышки трамблера, смотрящий вниз, соединяется с третьим цилиндром.

Вывод крышки трамблера, смотрящий назад, соединяется с четвертым цилиндром.

Вывод крышки трамблера, смотрящий вверх, соединяется со вторым цилиндром.

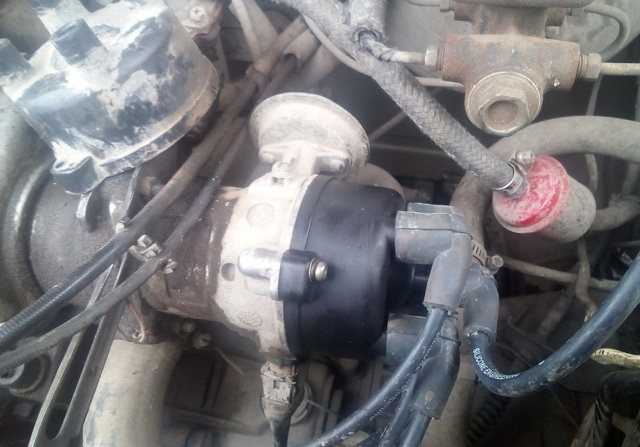

Порядок подключения высоковольтных проводов на ВАЗ Классика, Нива с карбюратором и трамблером.

Центральный провод от катушки зажигания (бобины)

1 цилиндр — над вакуумным корректором. Далее по часовой стрелке порядок 1-3-4-2.

Инжекторные ВАЗ выпуска до 2004 года с модулем зажигания старого образца (4-контактный низковольтный разъем)

Собственно, на корпусе модуля уже обозначено, какому цилиндру соответствуют выводы — но мы продублировали красным цветом на случай, если модуль совсем испачкается, а на фото вы не вдруг не разглядите.

Инжекторные ВАЗ выпуска после 2004 года с катушкой зажигания нового образца (3-контактный низковольтный разъем)

Как и на модулях зажигания старого образца, на новых катушках тоже обозначено соответсвие выводов цилиндрам. Но порядок подключения отличается от порядка на модуле зажигания старого образца. Будьте внимательны.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Настройка ВАЗ-2109, имеющего карбюраторный двигатель

Для начала подготовьте автомобиль к выполнению этой работы:

1. Запустите мотор, прогрейте его до 90 градусов и под контролем тахометра доведите количество оборотов силовой установки до 800.
2. Удалите трубку, по которой происходит разрежение со штуцера. Конец этой трубки зажмите пальцем и поднимите обороты до того момента, когда разрежение исчезнет.
3. В этот момент отключите мотор и перегните трубку так, чтобы просвета не было. Ослабьте крышку трамблера. Достаньте пробку и очистите смотровой люк со шкалой, расположенный на картере КПП.

Далее вам необходимо будет выставить угол зажигания. Эта работа делается по инструкции:

• при помощи отвертки проверните маховик так, чтобы в окошке показалось длинное деление (цилиндры 1 и 4 в это время встанут в позицию ВМТ);
• проверьте насколько правильно выставлен маховик по шестерне ГРМ – для этого снимите кожух с механизма;
• если все сделано правильно метка на шестерне совпадет с той, что находится на ремне.

Подтвердите результат настройки при помощи стробоскопа. Для этого:

• катушка зажигания соединяется с красным щупом стробоскопа;
• на корпус устанавливается черный щуп;
• провод крепления закрепляется на 4 цилиндре.

Теперь все подготовительные мероприятия закончены, можно начинать настраивать зажигание:

1. Заведите мотор и доведите его до 800 оборотов.
2. Стробоскопом подсветите смотровое окно.
3. Сделайте корректировку угла, отсчитывая расстояние от центральной точки. Делать этого нужно в соответствии с типом применяемого вами бензина.
4. Корпус распределителя поворачивайте вправо – так вы не допустите ошибку. Если делать это в противоположную сторону, то угол будет понижаться.

На трамблере есть специальная шкала, на которой имеются обозначения «±», с ее помощью вы точно не допустите ошибку при настройке. Как только необходимая позиция будет выставлена – фиксируйте крышку механизма, распределяющего зажигание.

Проверка модуля (катушки) зажигания автомобилей ВАЗ 2108, 2109, 21099 с инжекторным двигателем

По причине неисправности модуля зажигания в работе инжекторного двигателя автомобилей ВАЗ 2108, 2109, 21099 могут возникнуть следующие неисправности: двигатель «троит», «двоит» (работает или пытается завестись на двух цилиндрах), неустойчивый холостой ход, «провалы», «рывки», «дерганье» и пр.

— Мультиметр, автотестер или иной прибор с режимами омметра и вольтметра

— Торцовые ключи или головки на «13» и «17»

Подготовительные работы

— Снимаем модуль зажигания с двигателя

Отсоединяем наконечники высоковольтных проводов. Ключом на «13» отворачиваем два верхних болта крепления, ключом на «17» ослабляем затяжку нижнего болта. Снимаем модуль вместе с его кронштейном.

— Очищаем от загрязнения

Протираем сухой ветошью.

Порядок проверки модуля (катушки) зажигания системы зажигания автомобилей ВАЗ 2108, 2109, 21099 с инжекторным двигателем

В гаражных условиях можно проверить вторичные обмотки модуля зажигания на «обрыв» и первичные на короткое замыкание, а так же подачу напряжения на модуль от ЭБУ. Этого вполне достаточно для диагностики неисправности.

— Проверка на короткое замыкание

Плюсовой щуп мультиметра в режиме омметра на вывод «D» соединительной колодки модуля зажигания, минусовой на кронштейн («масса»). Если короткого замыкания нет, показания прибора стремятся к бесконечности.

— Проверка на «обрыв»

Мультиметром в режиме омметра поочередно замеряем сопротивление между выводами «1» и «4», «2» и «3» модуля зажигания.

Сопротивление при каждом измерении должно быть в пределах 4 кОм. Если оно различно или не соответствует требуемому показателю модуль следует заменить.

— Проверка подачи напряжения на модуль зажигания

Если предыдущие проверки не выявили неисправности необходимо проверить подачу напряжения на модуль зажигания. Включаем зажигание. Мультиметром в режиме вольтметра замеряем напряжение между выводами «С» и «D» колодки жгута проводов идущих к модулю (выводы промаркированы на самой колодке). Напряжение должно находиться в пределах напряжения бортовой сети автомобиля (12В). Если оно меньше или отсутствует, то возможно разряжена аккумуляторная батарея, неисправны провода от ЭБУ к модулю зажигания или неисправен блок управления (ЭБУ).

Примечания и дополнения

— Зачастую одним из визуальных признаков выхода из строя модуля зажигания может служить две мокрые и две рабочие свечи зажигания, так как модуль состоит из двух попарно соединенных катушек зажигания выдающих искру поочередно в два цилиндра -1-4, 2-3. Выход из строя одной из катушек приводит к работе (или попытке завестись) двигателя на двух свечах.

— Перечисленные выше проблемы в работе двигателя автомобиля могут иметь в своей основе не только неисправность модуля зажигания, но и неисправность свечей зажигания, высоковольтных проводов, а так же системы питания и управления (ЭСУД).

Еще статьи по системе зажигания инжекторного двигателя автомобилей ВАЗ 2108, 2109, 21099

Сравнительный тест-ремонт

Рабочий процесс двигателя через цилиндры

Включение в работу цилиндров происходит следующим образом:

1. В первом происходит движение вверх. Газы расширяются, а смесь из воздуха и топлива сгорает.
2. В третьем, для осуществления процедуры сжатия, поршень поднимается.
3. В четвертом происходит «впрыск» – поршень движется вниз и одновременно с этим происходит поступление в цилиндр смеси из воздуха и бензина.
4. Во втором цилиндре поршень поднимается и занимает верхнее положение, чтобы через клапанную систему вышли газы. После чего отработанные газы выводятся из силового агрегата.

Исходя из принципа работы цилиндров, схема включения их выглядит следующим образом: 1-3-4-2

Важно подключить их правильно, чтобы цилиндры работали именно в таком порядке

Особенности модуля зажигания

Теперь поговорим о более сложном вопросе — модуль зажигания и его конструктивные особенности.

Конструкция включает в себя несколько компонентов, каждый из которых имеет свои нюансы.

Компонент

Особенности

Катушек на ВАЗ 2109 всегда две. Этот механизм отвечает за генерацию тока

Ключи коммутаторы также работают вдвоем. Через них ток идет на свечи, плюс контроллер регулирует время включения тока, которое рассчитывается путем получения информации от датчика коленвала

Электронный блок управления

Отвечает за распределение информации в виде электронных импульсов

Для его изготовления используют высокопрочный пластик, что во многом обеспечивает долговечность, надежность работы устройства

Катушка зажигания

Расположение

Любые работы, связанные с ремонтом, проверкой, профилактикой модуля зажигания будет невозможно выполнить, если не знать элементарные вещи — расположение устройства.

Отыскать МЗ (модуль зажигания) можно в подкапотном пространстве. Отыщите высоковольтники, которые идут к свечам зажигания. Один конец подключен к ним, а второй идет к модулю. МЗ имеет небольшие размеры и заключен в корпус из пластика.

Расположение устройства

Принцип работы

Изначально на карбюраторных автомобилях система работала за счет наличия катушки зажигания. В инжекторах все несколько иначе.

Неисправности МЗ

Модуль зажигания зачастую демонстрирует самый основной признак поломки — отсутствие искры. Но это не единственный показатель неисправности. К ним также относят:

Чтобы устранить возникшие проблемы с МЗ, первым делом нужно проверить свечи зажигания, а затем убедиться в работоспособности остальных элементов.

Отключение и проверка

Проверка свечей

Чтобы проверить состояние свечей зажигания, которые могут стать причиной нарушенной работы модуля, вам необходимо:

Если замена или зачистка свечей не дали результат, тогда причина кроется в других элементах модуля зажигания.

Проверка МЗ

Чтобы проверить узел, выполните следующие действия:

На практике модуль зажигания на ВАЗ 2109 редко полноценно выходит из строя. Чаще всего проблема заключается в нарушении целостности высоковольтных проводов или потерях контактов. Но если пришлось столкнуться с поломкой именно МЗ, ремонтировать его не стоит. Лучше сразу заменить.

Следите за состоянием проводов и зазором на свечах зажигания. Зазор выше нормы приводит к преждевременному износу МЗ.

Порядок присоединения высоковольтных проводов к модулю зажигания ВАЗ 21083, 21093, 21099

Чтобы присоединить до этого полностью снятые высоковольтные провода в правильном порядке к модулю (катушке) зажигания системы зажигания инжекторного двигателя (2111) автомобилей ВАЗ 21083, 21093, 21099 необходимо знать некоторые особенности.

— На инжекторном двигателе автомобилей ВАЗ 21083, 21093, 21099 отсчет цилиндров ведется от привода ГРМ к коробке передач.

— На некоторых разновидностях высоковольтных проводов возле наконечников имеются белые колечки с маркировкой (либо маркировка на самих проводах).

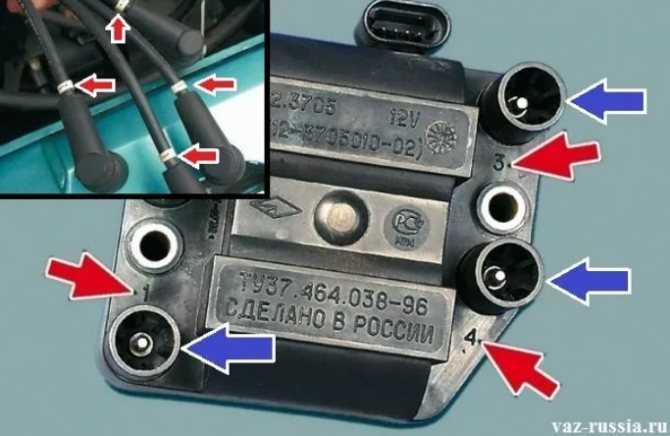

— На модуле зажигания около каждого вывода имеется отлитый номер цилиндра, которому он соответствует.

Примечания и дополнения

— Высоковольтные провода, идущие от модуля к свечам разной длинны: на свечу первого цилиндра самый длинный, далее по убыванию.

— При замене высоковольтных проводов следует менять их поочередно чтобы не перепутать выводы.

ПРОВЕРКА РАБОТОСПОСОБНОСТИ

Чтобы точно определить, пришло ли время менять высоковольтные провода ВАЗ, необходимо проверить их работоспособность мультиметром.

Данная операция займет у вас не больше 15 минут.:

• Выключаем зажигание;
• Снимаем провода: первый конец отсоединяем от модуля зажигания, второй от цилиндра;
• Переводим тестер в режим омметра и подсоединяем щупы мультиметра к контактам провода.

Если высоковольтные провода на ВАЗ 2114 находятся в нормальном техническом состоянии, мультиметр покажет сопротивление в пределах величины, указанной на изоляции провода, если показания отличаются – требуется замена бронепроводов на ВАЗ 2114. Повторить процесс необходимо на каждом проводе по очереди.

Если проверка показала неутешительные результаты, существует возможность того, что проблема возросшего сопротивления кроется в окислившихся контактах. В таком случае ВВП можно попытаться реанимировать, протерев контакты ВД-40 либо жидкостью для очистки карбюраторов.

В ряде случаев, при ремонте автомобиля ВАЗ 2108, 2109,21099, приходится полностью отсоединять все высоковольтные провода от крышки трамблера (распределителя зажигания).

Поставить их назад, так как было, зачастую проблематично, ведь порядок их присоединения к крышке трамблера неизвестен или забыт. На самом деле ничего сложного здесь нет.

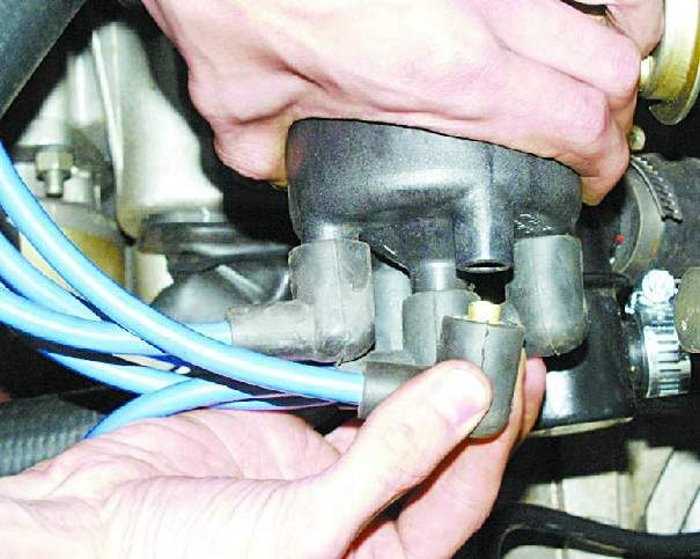

1. Следует помнить, что сама крышка трамблера устанавливается на трамблер только в одном положении, поэтому что-либо перепутать невозможно.

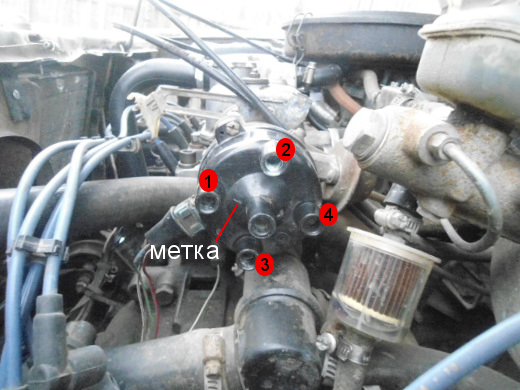

2. На ней есть установочная метка определяющая гнездо провода к первому цилиндру.

3. Провода устанавливаются в последовательности 1 – 3 – 4 – 2, по направлению против часовой стрелки, если смотреть на крышку со стороны расширительного бачка.

На изображении ниже приведен правильный порядок присоединения высоковольтных проводов к крышке трамблера на автомобилях ВАЗ 2108, 2109, 21099.

порядок присоединения высоковольтных проводов к крышке трамблера на автомобилях ВАЗ 2108, 2109, 21099

Примечания и дополнения

— Если установочной метки на крышке трамблера нет, то присоединять провода все равно следует по порядку указанному выше.

Еще пять статей на сайте по системе зажигания автомобиля

Замена

Поменять резистор несложно. Но для этого придётся сделать несколько шагов.

1. Убедитесь, что проблемы с отопителем на ВАЗ-2114 связаны точно с неисправным резистором.
2. Слева находится накладка консоли приборной панели вашего автомобиля. Снимайте её, чтобы найти вышедший из строя элемент.
3. К нему подключены провода. Их нужно аккуратно снять, чтобы не повредить. Проверить целостность проводки не будет лишним.
4. Открутите крепёжный элемент. Резистор удерживается на обычном саморезе, потому возьмите с собой отвёртку.
5. Извлеките старый элемент и проверьте его работу.
6. Для проверки подойдёт обычный мультиметр. Его наличие в гараже или в автомобиле серьёзно помогает автовладельцам при диагностике и ремонте машины. Проверьте резистор на обрывы.
7. Если обрывы есть, тогда резистор непригоден для использования. Нужно купить аналогичный новый и установить на место старого элемента.
8. Выполните сборку в обратной последовательности.

Ничего сложного в работе нет, потому её можно выполнить своими руками. Это сэкономит вам время и деньги на посещении станции технического обслуживания.

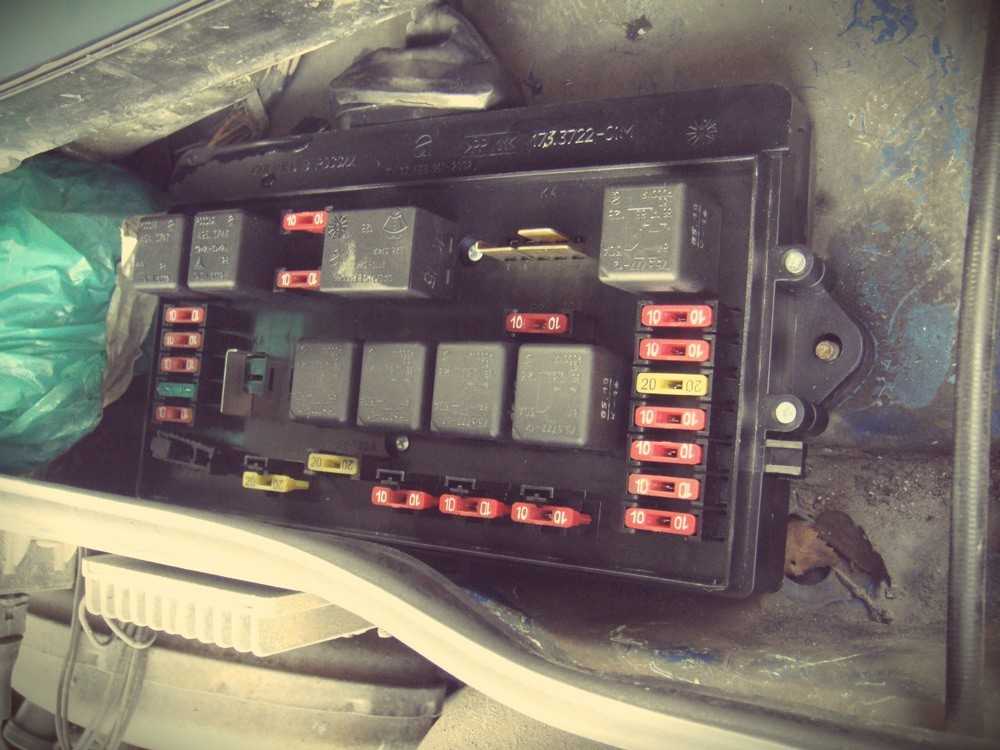

Важно! Если возникли неполадки в отопительной системе ВАЗ-2114, касающиеся вентилятора, обязательно проверьте предохранитель. Всегда начинайте поиск причин неисправностей с самых простых, постепенно двигаясь к сложным потенциальным причинам поломок

Определить, что причиной поломки отопления стал не резистор, а предохранитель, достаточно просто. Он маркируется F7 и отвечает не только за вентилятор печки, но и за моторчик омывателя фар, подсветку бардачка, прикуриватель и подогрев заднего стекла. Если эти узлы не работают, проблему можно решить путём простой замены предохранителя.

Если на вашем автомобиле выходил из строя резистор, обязательно напишите, как вы справились с такой проблемой и насколько сложно оказалось поменять элемент. Делитесь своими впечатлениями, оставляйте комментарии и задавайте интересующие вопросы. Мы обязательно на них ответим.

#1 Моделист

Выполнить работу хорошо НИКОГДА нет времени. на переделки время

Гаражники

3 348 сообщений

Доброго Пути! Всем кто идет по трассам, Доброго Пути! И Мерсам и КамАЗам. Водитель, Доброго Пути!

Несколько условий правильного присоединения высоковольтных проводов к крышке трамблера

1. Следует помнить, что сама крышка трамблера устанавливается на трамблер только в одном положении, поэтому что-либо перепутать невозможно.

2. На ней есть установочная метка определяющая гнездо провода к первому цилиндру.

3. Провода устанавливаются в последовательности 1 – 3 – 4 – 2, по направлению против часовой стрелки, если смотреть на крышку со стороны расширительного бачка.

4. На карбюраторных двигателях (2108, 21081, 21083) автомобилей ВАЗ 2108, 2109, 21099 и их модификаций отсчет цилиндров начинается от привода ГРМ.

5. Каждый провод имеет определенную длину и дотягивается от своего гнезда в крышке до нужной свечи с небольшим провисанием.

На изображении ниже приведен правильный порядок присоединения высоковольтных проводов к крышке трамблера бесконтактной системы зажигания автомобилей ВАЗ 2108, 21081, 21083, 2109, 21091, 21093, 21099.

Порядок присоединения высоковольтных проводов к крышке трамблера на автомобилях ВАЗ 2108, 2109, 21099

А это порядок нумерации и отсчета цилиндров карбюраторных двигателей 2108, 21081, 21083 автомобилей ВАЗ 2108, 2109, 21099 и их модификаций. Высоковольтный провод присоединяем к гнезду под нужным номером на крышке трамблера, а потом к свече в цилиндре под точно таким же номером. По длине провода подбираем экспериментальным способом.

Порядок нумерации цилиндров двигателя 21083 (21081, 2108) автомобилей ВАЗ 2108, 2109, 21099 и их модификаций

Замена свечей и высоковольтных проводов

И снова запись для тех, кто только купил автомобиль, и для тех у кого возникают проблемы при самостоятельном ремонте автомобиля.

Сегодня речь зайдет о замене свечей зажигания и высоковольтных проводов. Замена не так сложна, как вы можете предполагать, но есть свои нюансы, о которых не стоит забывать.

Мне комплект свечей и высоковольтных проводов достался от Dezmont18, они прошли всего 1500-2000 км и он их снял, так как воткнул себе шестнарь. Поэтому мне не пришлось искать то что мне нужно и у меня в руках оказались силиконовые высоковольтные провода и свечи Bosch.

Новые вв провода и свечки.

Приступаем к замене:

Высоковольтные провода.

Итак, замена свечей начинается со снятия высоковольтных проводов. На каждой свечке отдельный провод, просто оттягиваем вверх, параллельно его положению и он выскакивает с легким «прихлюпом».

Свечи и свечник.

После снятия высоковольтных проводов со свечей, начните скручивать свечи с помощью свечника (трубка с граненым концом, как на рисунке сверху). После того как вы выкрутили свечи, вкрутите на их место новые и наденьте на них новые высоковольтные провода по принципу слева направо от длинного к короткому. Теперь нужно присоединить новые высоковольтные провода к катушке зажигания. Соединяем по принципу 1 и 4 цилиндры снизу, 2 и 3 сверху:

Слева направо 1-2-3-4. 1,4 внизу, 2,3 вверху.

И вуаля, получаем такую картину:

Все заменено.

Если вы все сделали правильно, то машина заведется. После замены свечей и проводов, холостые обороты у меня пришли в норму, стоят на 850 как вкопанные, до этого плавали от 1200 до 1600.

Как заменить модуль зажигания на ВАЗ 2108-ВАЗ 21099?

Снятие: 1) Снимается модуль не тяжело, но вот с его проверкой будут проблемы, потому что для этого во-первых специальное оборудование нужно, хотя и при помощи обычного мульти-метра можно проверить модуль на работоспособность (О том как модуль можно проверить мы опишем в этой же статье), но для начала его нужно снять, для этого сперва отсоедините колодку проводов от модуля (см. фото 1) которая крепиться к нему за счёт фиксатора, поэтому фиксатор на колодке ещё отогнуть не забудьте, иначе можно отломать её, как только колодка будет отсоединена берите в руки гаечный ключ и с его помощью отверните полностью верхний болт (см. фото 2) крепления модуля, затем боковую гайку выворачивайте (см. фото 3, указана красной стрелкой она) болта и чтобы болт не потерять, можете вынуть его так же, ну и в завершение переберитесь по ниже (Под автомобиль если можете) и там разыщите последний болт крепления модуля в нижней части (см фото 4, болт указан стрелкой), данный болт немножко ослабьте и после чего полностью снимите модуль зажигания с автомобиля, при этом отсоедините от него все четыре провода которые к нему подсоединены, а иначе они не дадут вам снять модуль с автомобиля.

Примечание! Вообще при работе с модулем рекомендуется обесточивать бортовую систему (Сеть обесточивается по средством скидывания клеммы минус с АКБ, о том как скинуть клемму если вы не знаете, читайте в статье: «Замена аккумулятора», в пункте первом той статьи всё написано), мало ли что может случиться, поэтому безопасность при выше всего, но прежде чем обесточивать систему проверьте колодку проводов которая подсоединяется к модулю и после этого можете её обесточить, для проверки отсоедините её и поверните ключ зажигания до такого момента когда все приборы в автомобиле загорятся, как только загорелись они берите в руки мульти-метр и включайте на нём режим вольтметра и замеряйте напряжение на колодке, для этого подсоедините два провода идущих от мульти-метра, один из проводов подсоединяйте к выводу который промаркирован (см. на колодку проводов, на ней есть эти маркировки) буквой С, а другой который промаркирован буквой D и прибор должен показать напряжение в 12 В, если показывает меньше или же вообще ничего не показывает, то либо разрядилась аккумуляторная батарея или же неисправна проводка, а вот чтобы проверить сам модуль зажигания это уже лучше делать либо с помощью специального прибора, либо поменять его на заведомо исправный модуль взяв у соседа на пример (Если у него такой же автомобиль), либо с помощью того же самого мульти-метра можно попробовать (Но даже мульти-метр может показать не верные результаты, поэтому на этот способ особо не полагайтесь), о том как это сделать читайте в статье: «Замена модуля и катушки на ВАЗ», а именно в той статье пункт «Примечание!» прочтите!

2) Теперь когда модуль снят разъедините его с кронштейном, чтобы разъединить воротком и накидной головкой подходящего размера воспользуйтесь, всего модуль к кронштейну крепиться на трёх гайках (см. фото 1), все гайки эти отверните и после чего можете разъединить модуль с кронштейном (см. фото 2).

Установка: 1. Устанавливается модуль новый на своё место в обратном порядке снятию, но только при установке сперва новый модуль совместите с кронштейном завернув для этого три гайки которые модуль к кронштейну крепят и ещё кой что, когда модуль поставите на своё место высоковольтные провода которые вы от старого отсоединяли к новому нужно подсоединять в определённом порядке, то есть на каждом проводе написана цифра от 1 до 4 (см. маленькое фото ниже), на самом модуле эти цифры тоже есть (Красными стрелками указаны, но к сожалению цифры 2 не видно, потому что её маленькая фотография закрывает), кроме этого с этими цифрами на модуле есть выводы (Указаны синими стрелками) на эти выводы и должны одеваться высоковольтные провода, так вот подсоедините все провода к этим выводам чтобы цифры совпали (То есть первый провод, к выводу один, второй провод к выводу два и т.д.), при несовпадении автомобиль будет работать не правильно и возможно даже не заведётся.

Почему на карбюраторных двигателях плавают холостые обороты

ВАЗ-2114 «Самара» с карбюраторным ДВС тоже не застрахована от такой проблемы. Случается это, к счастью, не каждый день, но все же. Главной причиной тому является неправильно отрегулированный или неисправный сам карбюратор. Также плавающие обороты могут быть вызваны подсосом воздуха либо неисправным электромагнитным клапаном ХХ. Кроме этого, стоит проверить воздушный фильтр на наличие в нем отложений.

Но чаще всего плавающие обороты возникают именно из-за неправильной регулировки карбюратора. В данном случае следует настроить его, правильно вращая винты качества и количества топлива.

Что касается электромагнитного клапана, его можно продиагностировать, не снимая с него провод питания. Достаточно при включенном зажигании коснуться шнуром контакта на клапане – вскоре должен появиться характерный щелчок. Если его нет, можно попробовать дотронуться до контакта проводом, который соединен с плюсовой клеммой на АКБ. Ежели и после этого вы не услышали щелчка, то, скорее всего, клапан пришел в неисправность. Чтобы его отремонтировать, необходимо выкрутить его и прочистить жиклер.

Итак, мы выяснили, почему плавают обороты на ВАЗ-2114 и как устранить эту проблему в зависимости от типа неисправностей.

Пятидверный хэтчбек ВАЗ 2114 — рестайлинговая модель знаменитой «девятки», сходившая с конвейера автозавода с 2003 по 2013 год. В разное время производитель устанавливал на машину силовые установки с карбюраторным или распределённым впрыском топлива (инжектор) собственного изготовления, а с 2007 года автомобиль оснащался системой электронного управления двигателем. Отметим, что все эти моторы имеют один общий и весьма существенный недостаток — при переходе в режим холостого хода у них внезапно начинают «плавать» обороты коленчатого вала.

Чем грозит неправильная настройка зажигания

Если неправильно выставлен угол зажигания, то двигатель может вести себя следующим образом:

1. Слишком ранее зажигание, которое приводит к детонации. Это не только снизит комфорт от использования вашего автомобиля, но и повредит цилиндр, деформирует поршни и кольца.
2. Ранняя детонация и большое количество топлива в двигателе приводят к образованию большого количества газов в силовом агрегате, имеющих белый цвет. Поэтому определить его можно по идущему после пуска автомобиля белому дыму из выхлопной трубы.
3. Перед ускорением происходит несколько секунд, то есть вы нажимаете на педаль газа, а автомобиль реагирует на это не сразу. В такой ситуации особенно опасно идти на обгон на оживленных трассах.
4. Топливо расходуется быстрее, так как двигателю нужно его больше.
5. Сбои в работе мотора часто случаются на холостых оборотах.

Чаще всего проблемам с зажиганием подвержены ВАЗ-2109, оснащенные карбюратором.

Модели с инжектором легче настроить, их владельцы реже сталкиваются с необходимостью настройки зажигания.
