Регулировка клапанов ваз 2109, 2114 8 клапанов: зазоры, порядок

Правильная регулировка клапанов 2114

Если на ВАЗ-2114 1,5 или 1,6 на восемь клапанов «застучали» клапаны, то это указывает на то, что комплектующие нужно как можно быстрее отрегулировать. К сожалению, не все автовладельцы сразу начинают устранять такую неисправность, что и приводит к более серьезным последствиям. Ведь если своевременная регулировка не будет произведена, то мощность двигателя в значительной степени снизится, клапан перегорит, а распредвал вообще может разбалансироваться. Не знаете, как зазоры клапанов правильно отрегулировать на ВАЗ-2114 8 клапанов? Тогда рекомендуем ознакомиться с информацией, которая далее будет изложена.

Замеряется размер зазора

Самостоятельно отрегулировать клапаны можно довольно просто, если точно следовать инструкции и выполнять работу поэтапно. Перед началом следует проверить размеры зазора, и, если они не будут соответствовать утвержденной величине, и при рабочем двигателе будет слышаться своеобразный стук, значит, клапаны обязательно нужно отрегулировать. Чтобы точно проверить размер зазора, необходимо дождаться полного остывания двигателя.

Размер зазора как под газ, так и для бензина должен соответствовать таким показателям:

впускной клапан – от 0,05 до 0,2 мм;
выпускной клапан – от 0,05 до 0,35 мм

рожковые и свечные ключи, лучше иметь под рукой комплект таких ключей;
инструмент, который помогает утапливать толкатель клапанов, его стоимость не превышает 150 рублей;
комплект специальных щупов;
шайбы для регулировки толщиной от 3 до 4,5 мм;
прибор под названием микрометр.

Поэтапная регулировка

Проверять и регулировать клапаны – несложная работа, с которой справятся все без исключения, если будут точно следовать инструкции:

В первую очередь нужно снять крышку с головки цилиндра.
Снимается защитная передняя крышка с зубчатого ремня.
Отвинчиваются свечи. Для более удобного отвинчивания свечей рекомендуется использовать рожковой ключ соответствующего размера.
С верхней части головки аккуратно убирается излишек автомобильного масла.
Тщательно осматривается целостность кулачков. Если при осмотре на этих элементах будут обнаружены любые дефекты, их нужно обязательно устранить.
На шпильки, к которым фиксируется головка, устанавливается специальное приспособление, помогающее утапливать толкатели.

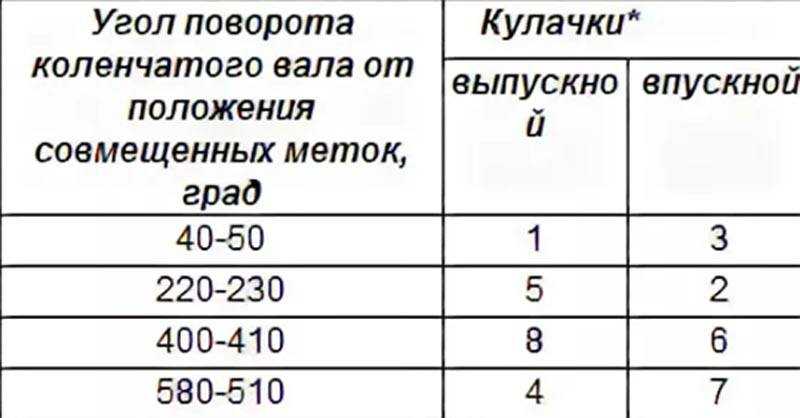

Далее необходимо поворачивать строго по часовой стрелке коленвал, пока метка на задней крышке зубчатого ремня и шкива не совпадет. После совпадения метки нужно повернуть коленвал на 50 градусов.

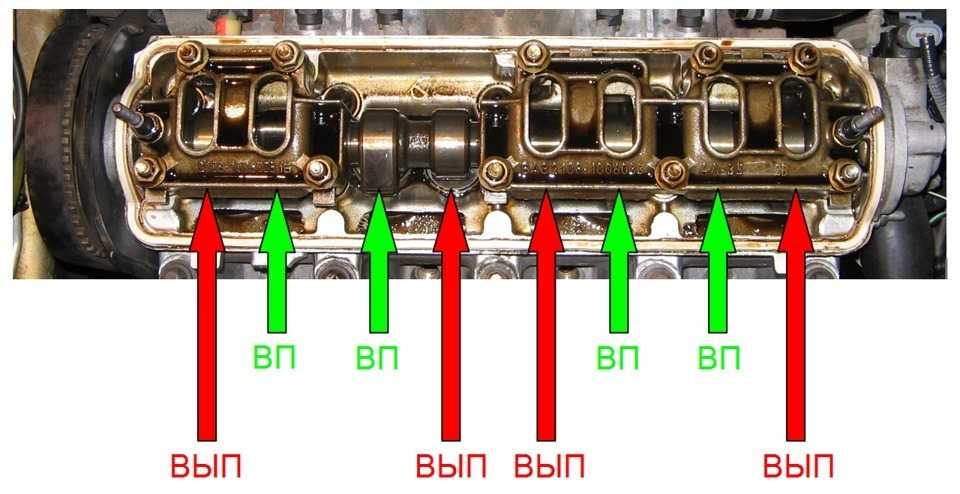

Используя комплект щупов, проверяется зазор 1-го выпускного клапана и 3-го впускного, отсчет следует вести от шкива.
Если размеры зазора соответствуют показателям, которые ранее были приведены, то делается следующее:

толкатели утапливаются и фиксируются в самой нижней точке;
шайба для регулировки зазора снимается и замеряется ее толщина при помощи микрометра;
определившись с нужной толщиной шайбы, нужно взять из комплекта подходящий элемент и установить его в толкатель

При этом важно следить, чтобы шайба зашла в толкатель той стороной, на которой указана ее толщина;
повторно проверяются размеры зазора.

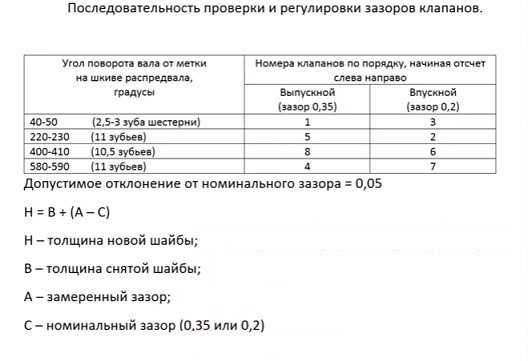

По этой же схеме регулируются и остальные клапаны, при этом каждый раз нужно поворачивать коленвал на пол-оборота, а последовательность регулировки должна происходить в таком порядке:

2-й впускной и 5-й выпускной;
6-й впускной и 8-й выпускной;
7-й впускной и 4-й выпускной.

Отсчет, как и прежде, начинать нужно от шкива

Ознакомившись с этой статьей, можно понять, что самостоятельно отрегулировать клапаны на ВАЗ-2114 довольно просто. Однако если нет желания делать эту работу самостоятельно, тогда придется обратиться на станцию техобслуживания. Стоимость регулировки в автосервисе может варьироваться от 600 до 900 рублей. Специалисты рекомендуют проверять зазор и регулировать клапаны через каждые 25-30 тыс. пробега, даже если, по мнению водителя, машина работает нормально.

Почему прогорают клапана

Прогар клапана происходит по разным причинам. У двигателей, требующих периодической регулировки клапанов, часто происходит прогорание клапанов из-за несвоевременной регулировки клапанного зазора. На двигателях с автоматической регулировкой заданного зазора выход из строя гидрокомпенсаторов также часто становится причиной прогорания клапана.

Наиболее важными причинами прогорания клапанов двигателя являются:

клапаны туго зажаты;
изношена направляющая клапана;
изношен шток самого клапана;
двигатель работает на обедненной смеси (особенно при наличии ГБО);

Последствия езды с прогоревшим клапаном различны: от повышенного расхода топлива до прогоревшего седла клапана. В некоторых случаях прогоревшее седло клапана приводит к необходимости ремонта седла или даже полной замены ГБЦ.

Прогоревший клапан может на мгновение разрушиться, после чего осколки клапана попадают в цилиндр двигателя. В результате могут возникнуть серьезные повреждения поршней, ГБЦ или дефекты БК. В последнем случае есть риск того, что большой кусок прогоревшего клапана пробьет блок двигателя, что является фактической неисправностью не только головки блока и поршневой группы, но и блока цилиндров. В такой ситуации длительная работа двигателя с прогоревшим клапаном может привести к необходимости замены всего двигателя.

Основные причины

Существует несколько причин, из-за которых могут начать стучать клапана в машине. Даже начинающий автомобилист обязан знать, что влияет на некорректную работу этих элементов и как не допустить появление стуков.

Можно выделить следующие причины появления стуков:

Уменьшение или увеличение зазоров (пространства) между клапаном и толкателем. Зазор имеет определенное значение, предусмотренное производителем. Если он изменится, может появиться стук;
Систематическое использование низкокачественного топлива. Посторонний звук возникает в результате детонации двигателя;
Если стук появляется на разгоне или при движении на высокой скорости, вероятен недостаток давления в масляной системе;
Растянутый ремень ГРМ;
Неправильно установленный ремень газораспределительного механизма;
Банальный износ деталей.

Но это общие сведения касательно возникновения стуков

Поскольку мы говорим именно о горячем двигателе, то тут нужно акцентировать внимание на несколько иных причинах

Выделяют несколько факторов, из-за которых стук возникает именно тогда, когда двигатель прогрет до рабочей температуры. Он может появляться на холодную и сохраняться при прогреве, либо же возникать непосредственно при достижении ДВС определенной температуры.

Причины бывают следующие:

Болт распредвала, который крепит его к так называемой постели, был не полностью закручен. Это следствие невнимательности при ремонте, либо же болт просто ослаб в процессе эксплуатации авто;
В картере наблюдается дефицит масла. Отсутствие достаточного количества смазки наверняка приведет к тому, что на горячем ДВС будут стучать клапана;
Загрязнился масляный фильтр, который не выполняет в полной мере свои обязательства.

Помимо перечисленных причин, шум может выступать следствием неисправной работы гидрокомпенсаторов. В некоторых случаях избавиться от шумов помогает простая регулировка. В других ситуациях потребуется проводить сложный и дорогостоящий ремонт.

Как определить прогоревший клапан без снятия ГБЦ

Осмотр клапанов с помощью эндоскопа подключенного к смартфону

Существует два основных способа, как определить прогоревший клапан с высокой точностью, не разбирая мотор:

измерение компрессии;
визуальный осмотр эндоскопом.

Чтобы понять, что прогорели клапана можно провести эти операции самостоятельно или обратиться в автомастерскую. Бюджетный эндоскоп, как и компрессометр, обойдется в 500–1000 рублей. Примерно столько же возьмут за диагностику и мастера на СТО. Осмотр эндоскопом, подключаемым к смартфону, планшету или ноутбуку, позволяет хорошо рассмотреть поврежденный клапан, а «компрессометр» покажет падение давления в цилиндре.

Перед тем, как проверить прогоревший клапан, нужно убедиться в отсутствии проблем с зазорами. Они должны быть правильно выставлены, потому что еще целый пережатый клапан, который не может полностью закрыться, ведет себя так же, как и уже прогоревший.

Для замера компрессии, особенно на моторах с электронным дросселем, нужен помощник, потому что в момент тестирования заслонка должна быть полностью открыта. Также ассистент будет запускать стартер.

Дополнительные методы диагностики клапанов на ВАЗ 2114

Для определения состояния и работоспособности клапанов на ВАЗ 2114 можно использовать несколько дополнительных методов диагностики. Эти методы помогут более точно определить, зажаты ли клапаны и нужно ли их регулировать или заменять.

Вот несколько дополнительных методов, которые следует использовать:

Использование компрессометра. Для этого необходимо открутить свечи зажигания и вставить компрессометр в отверстие свечи. Затем нужно запустить двигатель и проанализировать показания компрессометра. Если показания на одном или нескольких цилиндрах значительно отличаются от нормы, это может свидетельствовать о проблемах с клапанами.
Использование стетоскопа. Этот метод заключается в прослушивании работы двигателя с помощью стетоскопа. На нормально работающем двигателе звук должен быть ровным и равномерным. Если в ходе прослушивания замечается шум, ритмическое стукивание или другие аномальные звуки, это может указывать на проблемы с клапанами.
Визуальная проверка. Визуальный осмотр верхней части двигателя и клапанного механизма также может помочь в диагностике

Необходимо обратить внимание на наличие протечек масла или других видимых повреждений на клапанах или пружинах. Также стоит проверить, неслабо ли клапаны и правильно ли они закрываются.

При использовании этих дополнительных методов диагностики следует проявлять осторожность и быть аккуратным, чтобы избежать возможных травм и повреждений компонентов двигателя

Зазоры в приводе клапанов, регулировка своими руками Ваз 2113-2114-2115

Зазоры в клапаном приводе.

Механизм привода клапанов
1 – головка цилиндров
2 – клапан
3 – толкатель
4 – корпус подшипников распределительного вала
5 – распределительный вал
6 – регулировочная шайба
7 – маслоотражательный колпачок
А — зазор между кулачком и регулировочной шайбой
Для того чтобы заменить регулировочную шайбу необходимо утопить толкатели клапанов
1 – спец приспособление
2 – толкатель.

При холодном двигателе зазор между шайбами и кулачками распредвала для впускных клапанов составляет 0,2 плюс минус 0,05 миллиметров, для выпускных клапанов ваз 2114 должен быть 0,35 плюс минус 0,05миллиметров. Зазор можно отрегулировать с помощью толщины регулировочных шайб.

Регулировочные шайбы производятся толщины 3-4,5 миллиметра, при интервале 0,05 миллиметра, маркировка регулировочной шайбы обозначается на одной из ее поверхностей.

Этапы регулировки зазоров:

– Снимите крышку клапанов и защиту ремня ГРМ ваз 2113, 2114, 2115, лада самара 2.
– Демонтируйте свечи зажигания и протрите моторное масло из верхней части головки цилиндров.
– На поверхности распредвала не должно быть сколов и трещин.
– На крышку головки цилиндров лада самара 2 следует установить шпильки крепления.

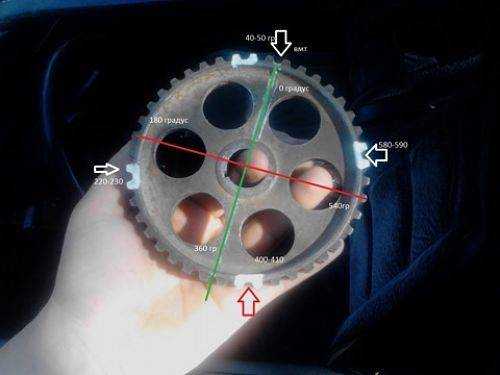

Проверка установочных меток на шкиве распредвала и задней крышке ремня газораспределительного механизма
– Проверните коленвал до совпадения установочных меток на шкиве и задней крышке ремня газораспределительного механизма, а затем необходимо довернуть его от 40 до 50 градусов (что эквивалентно 2,5–3 зубьям на шкиве распредвала), так чтобы в первом цилиндре была фаза сгорания.

Проворачивать коленвал необходимо по часовой стрелке. Коленвал можно захватить за болт шкива привода генератора. Также коленвал можно провернуть за шкив распредвала при помощи специального ключа. При этом коленвал запрещается проворачивать за шкив распредвала, так как этом может привести к повреждению болта.

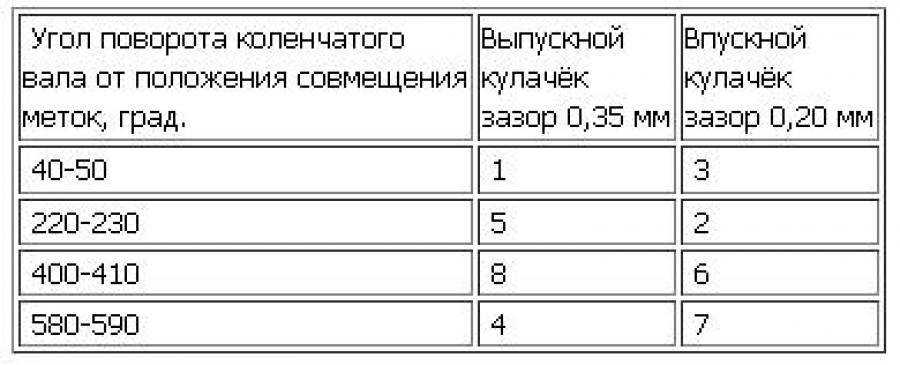

– Необходимо проверить специальными щупами зазоры у первого и третьего кулачков распредвала ваз 2115.

После того как толкатели были утоплены необходимо их зафиксировать и заменить регулировочную шайбу
1 – фиксатор
2 – регулировочная шайба

– При замене регулировочный шайбы, необходимо утопить толкатель, затем его зафиксировать.
– Специалльным приспособлением снимите регулировочную шайбу и измерьте ее
– Толщина шайбы определяется по формуле:

Н = В + (А — С)
где А является замеренным зазором в миллиметрах
где В толщина шайбы в миллиметрах
где С номинальное значение зазора в миллиметрах
где Н значение толщины новой шайбы в миллиметрах

– Установив регулировочную шайбу, необходимо убрать фиксатор и проверить зазор, при правильно отрегулированном зазоре щуп, толщина которого может быть от 0,2 до 0,35 миллиметра должен входить с небольшим защемлением.

– Следует строго соблюдать последовательность регулировки зазоров, последовательно повернув распредвал на 90 градусов, регулируются зазоры у всех клапанов лада самара 2.

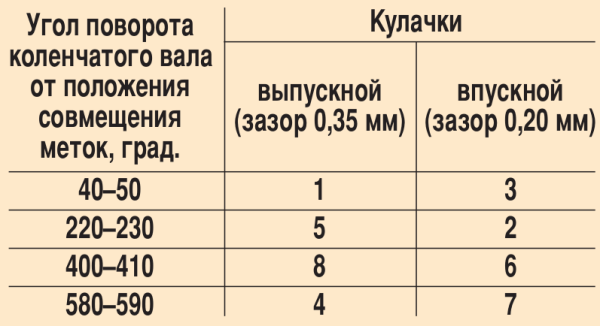

Угол поворота коленчатого вала от положения совмещенных меток, град

Причины прогорания

Клапаны прогорают по разным причинам, среди которых отметить:

заводской брак или некачественные запчасти;
неправильная регулировка клапанов или неисправность гидрокомпенсаторов;
износ клапанов (стержень клапана или направляющая втулка);
раннее или позднее зажигание;
обедненная смесь.

От покупки бракованных и некачественных запчастей никто не застрахован, поэтому запчасти покупайте у проверенных продавцов, которые дорожат своей репутацией.

В случае неправильной регулировки клапанов (сильно зажаты), работа двигателя будет заметна по характерному «тракторному» звуку. При этом из-за несоблюдения теплового зазора клапан перегревается, что неизменно приведет к его прогару.

При неправильно выставленном зажигании сгорание горючей смеси происходит при открытом клапане и ведет к его неисправности. Обедненная смесь опасна тем, что температура сгорания горючей смеси повышается, что ведет к перегреву и прогару.

Как определить, что прогорел клапан в двигателе авто: признаки и симптомы

Клапаны обеспечивают осуществление рабочих процессов в цилиндре. Впускные клапаны отвечают за подачу порции топливно-воздушной смеси, а выпускные – за выпуск продуктов сгорания. Прогар одного клапана пагубно влияет на работу всего цилиндра.

Признаки того, что клапан прогорел

Как выглядит прогоревший клапан

Признаками прогоревшего клапана можно назвать троение двигателя, дым из сапуна (сапун –клапан для вентиляции картера и выхода лишнего давления) и при длительной работе двигателя с прогоревшим клапаном – увеличение расхода топлива. Объясним народное понятие «мотор троит». Это означает неисправность одного цилиндра, что проявляется в потере мощности и приемистости, появлении вибрации и выстрелов в выхлопной трубе. Но указанные признаки прогоревшего клапана неоднозначны.

Двигатель также может троить из-за неработающих свечей или слабой искры.

Дым из сапуна может быть также при повреждении поршня. Но тут есть отличительный признак – цвет дыма должен быть сизым, а свеча покрыта маслом, что связано с поломкой поршня. В случае прогара свеча остается сухой. Заметим, что, прогоревший клапан в карбюраторном двигателе и в инжекторе дает одинаковые симптомы, т.к. разница лишь в системе впрыска топлива.

Как понять, что клапан прогорел?

Если вы проверили свечи, но двигатель все же троит, тогда следует переходить к процедуре поиска неработающего цилиндра. Она несложная. После запуска двигателя на холостых оборотах, по одному снимаете колпачки со свечей. Если при снятии колпачка двигатель изменил режим работы, это означает что цилиндр рабочий. В случае если изменения произошли несущественные, то следует искать причину в данном цилиндре.

Снятие проводов со свечей зажигания

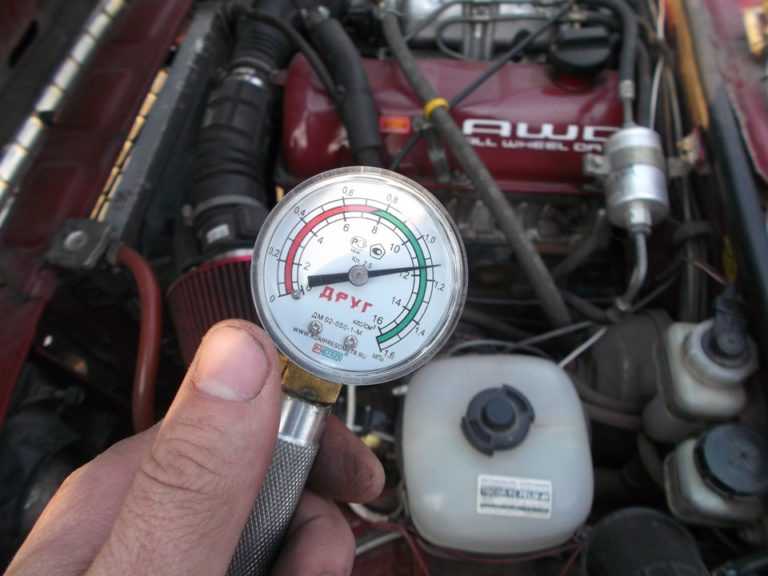

Далее надо проверить компрессию подозрительного цилиндра. Компрессометром замеряем уровень сжатия, а затем повторяем замер, залив в цилиндр шприц масла. Если второе значение выше первого, то проблема с поршнем. В случае совпадения значений – прогар клапана.

Клапаны работают при постоянных высоких температурах (400-600°С) и значительных механических нагрузках. Впускной клапан находиться в более щадящих тепловых условиях, т.к. охлаждается поступающей топливно-воздушной смесью. Выпускные клапана наоборот, еще больше нагреваются за счет отводимых газов.

Выпускные клапана чаще подвержены прогоранию.

Для правильной работы клапанов должно обеспечиваться четкое прилегание клапана к его седлу и соблюдаться условия их охлаждения (уровень открытия — закрытия). Появление нагара как на самом клапане, так и на седле нарушает оба требования и приводит к повреждению клапана. Нагар может образовываться из-за недорегулировки, износа, заводских дефектов, проблем с системой охлаждения, повышенной температуры сгорания и др. Заводской дефект причина не такая уж редкая. Деталь сложная, работает в условиях постоянных нагрузок, поэтому даже небольшая неоднородность металла может привести к разрушению всей детали.

Чтобы обезопасить себя от брака, покупайте только у проверенных производителей!

Износ – непреодолимое препятствие для всех работающих деталей. Поэтому не пренебрегайте проверками клапанов после определенного пробега! Плохая регулировка клапанов — это создание недостаточных зазоров между клапаном и седлом, что часто называют зажатыми клапанами.

Как будет работать двигатель и что будет если клапана зажать?

Как понять, что клапана зажало

Если после запуска мотор нормально работает, но при долгой работе тяга падает — это симптом зажатых клапанов. Еще одним признаком зажатых клапанов могут быть выстрелы в глушитель при сбросе газа. Т.к. камера сгорания не закрыта полностью, компрессия снижается и происходит нарушение рабочего процесса. Лучше при регулировке превысить допустимый зазор, чем сделать его меньше.

Прогоревший клапан необходимо отремонтировать как можно быстрее!

Последствием зажатых клапанов является перегрев, повышенный расход топлива и, как следствие, прогар. С прогоревшим клапаном эксплуатировать двигатель нежелательно, это приводит к прогару седла клапана. Что обернется автовладельцу заменой всей головки.

Что делать если прогорел клапан?

В случае прогоревших клапанов ремонт заключается не только в их замене, но и в выяснении причины прогара. Поэтому следует проверить системы зажигания и охлаждения.

Если вы заменили и притерли один клапан, не пожалейте времени и притрите остальные.

Заменить клапан можно не только на СТО, но и в гараже, если вы знакомы с основами ремонта.

Таким образом, клапан – важная деталь мотора, поэтому чтобы обезопасить себя от ремонта лучше проводить регламентные работы вовремя.

Большой процент брака запчастей – проблема для автомобилиста

Это не основные причины, из-за чего прогорают клапана. Лидирующий производитель этих деталей провел небольшое исследование, и статистика получилась не радостная – каждая пятая деталь, которая выпускается, ломается или прогорает по причине человеческого фактора и брака. И даже современный контроль качества продукции на заводах не дает гарантий, что деталь лишена любых дефектов.

Еще одна причина – металлургические неоднородности, которые входят в сплав. Эти неоднородности делают клапан слабее, чем он должен быть. Кроме того, встречаются дефекты производства, а именно ковка. Это приводит к микротрещинам. Ошибки в процессе термической обработки приводят к тому, что размеры изделия меняются.

Регулировка тепловых зазоров

После того как сняли толкатели, смотрим их номинал (желательно удостоверится, что номинал совпадает с реальным размером при помощи микрометра, на практике половина совпала, а половина имела фактический размер меньше на 1 сотку), и так всегда… Записываем полученные значения, моем руки, пьем кофе и вбиваем в Microsoft Exel недостающие значения.

В связи с плохим охлаждением ГБЦ по углам, крайние клапана просаживаются сильнее. Все это доказывает практика.Зазор выпускных клапанов решил выставить такой:45 42 — 41 40 — 40 41 — 42 45Если Вы не используете газ в качестве моторного топлива – выставляйте зазоры на выпуске 31. Так рекомендует завод изготовитель.

Есть еще один лайфхак – как опустить рабочую температуру двигателя со 108 до 98 градусов на этих моторах, но об этом расскажу в другой раз.

— В моем случае минимально требуемый размер толкателя получился 2.85 мм (-15) Такого размера не существует в продаже, минимальный который, Вы сможете приобрести это 3.04.Поэтому есть два варианта точить поверхность стакана снаружи, или точить наплыв изнутри.Толщина донышка у всех стаканов 2,25 мм. А толщина наплыва на этом донышке остальные 0,79-1,35 в зависимости от номинального размера толкателя.Стачивать донышко стакана снаружи, не стоит это ослабит его конструкцию, лучше всего точить наплыв изнутри, для этого понадобится дремель, с маленькой абразивной насадкой, и одетой на этот дремель кусок трубки подходящего размера. Трубка подтачивается напильником и тем самым глубина утопленности абразива в трубке сокращается.

Дремель

Да приборчик не промышленный, он быстро перегревается и поэтому за 4 подхода минут по 15-20 с перерывами минут по 30 необходимые размеры были получены.

— Чистыми руками устанавливаем толкатели в соответствии с получившейся таблицей, предварительно смазав внешние стенки стаканов свежим маслом. Проверяем, чтобы каждый стаканчик в своем колодце двигался очень плавно.Не допускается закусывания толкателя в колодце — это приведет к риску, что клапан в нужный момент просто не закроется.

Регулировка клапанов

Смазываем маслом постели распредвалов и ставим распредвалы по своим местам и в правильном положении, так чтобы прорези на задних торцах были выше центра распредвалов;
Смазав рабочую поверхность, устанавливаем крышки подшипников распредвалов по местам, наживляем болты и равномерно прижимаем крышки таким образом, чтобы распредвал прижимался без перекосов;
Затягиваем крышки подшипников распредвалов моментом 8 Нм;
— устанавливаем новые сальники;
Очищаем бугель, обезжириваем посадочное место, наносим герметик без фанатизма;
Ставим бугель на место, затягиваем желательно в два этапа, чтобы бугель надежно сел без перекосов;
Одеваем шестерни, наживляем болты, чтобы муфты на валах могли свободно проворачиваться;
Одеваем на них ремень;
Устанавливаем КМ6628. Из всего набора необходима лишь верхняя планка и две пластиковые вставки.

КМ6628

— Проверяем не сместилась ли метка на коленвале;— Удостоверяемся, что метки которые мы выставили на ремне совпадают со звездами и метки звезд смотрят друг на друга;Если все правильно продолжаем.

Момент по книжке шедевральный 65Нм + 120° + 15°. Лучше так не делать. Эта схема предполагает, что болты будут установлены новые, определенной твердости. Лучше всего использовать стрелочный диноключ. Именно стрелка показывает, происходит ли увеличение момента по мере затяжки. Если же стрелка замерла, скажем, на 60нм и при затяжке момент не возрастает — значит болт тянется и его нужно заменить пока не поздно.

Равномерно закручиваем шестерни трещоткой чтобы просто хорошо прихватить. При этом нужно очень хорошо держать ключом распредвал. Теперь распредвалы не провернуться;
Вытаскиваем КМ6628 и дотягиваем шестерни динамометрическим ключом до момента 80-100нм;
Устанавливаем пробки шестерен распредвалов, лучше это делать гайковертом;
Крышки ремня грм затягивается с моментом 6 нм, то есть ее можно затягивать отверткой;
Крышка головки цилиндров на головке цилиндров 8Нм;
Модуль зажигания на головке цилиндров 8Нм.

Определение прогара клапана без снятия головки блока

Первым делом необходимо определить неработающий цилиндр. Способы проверки во многом напоминают диагностику неисправных свечей зажигания. Для проверки следует завести двигатель, после чего при работающем моторе на холостых оборотах потребуется по одному снимать колпаки со свечей зажигания.

После снятия каждого свечного колпачка нужно внимательно следить за оборотами холостого хода и за общей стабильностью работы двигателя. Если мотор начал троить сильнее или глохнуть, тогда цилиндр, с которого сняли колпачок, является рабочим. В том случае, если после снятия колпачка работа двигателя не меняется или обороты изменяются незначительно, тогда проблемный цилиндр обнаружен.

Затем нужно выкрутить свечу зажигания на неработающем цилиндре и заменить ее на заведомо исправную, а также проверить высоковольтный бронепровод данного цилиндра на работоспособность. Также не лишней будет проверка катушки зажигания и т.д. Последующий запуск двигателя покажет, кроется ли проблема в элементах системы зажигания автомобиля или необходима дальнейшая диагностика.

Если характер работы мотора после установки рабочей свечи, замены высоковольтного провода и проверки других компонентов системы зажигания не изменится (двигатель продолжает троить), тогда высока вероятность более серьезных поломок:

прогар клапана ;
неисправности ЦПГ;

Прогар клапанов означает, что в цилиндре снижается компрессия по причине нарушения герметичности камеры сгорания (неплотности во время прилегания впускного или выпускного клапана, разрушение тарелки и/или седла клапана). Износ цилиндро-поршневой группы и поломка поршня также приводят к тому, что в проблемном цилиндре окажется низкая компрессия. Также цилиндр может не работать по причине залегания или поломки поршневых колец.

Теперь необходимо локализовать неисправность, то есть точно определить прогар клапана или выявить проблемы с ЦПГ. Наиболее распространенным способом определения прогоревших клапанов является замер компрессии в цилиндрах.

Низкая компрессия явно свидетельствует о неисправности, при этом следует учитывать один нюанс. Установить прогара клапана и исключить неполадки ЦПГ только по показателю компрессии не получится. Дело в том, что компрессия в двигателе может снижаться как в результате прогоревшего клапана, так и по причине поломки поршневых колец, а также ряда других дефектов. По этой причине параллельно замеру компрессии следует провести дополнительную диагностику двигателя.

Простейшим способом определения прогара клапана после того, как вы измерили компрессию в цилиндрах, является заливка нескольких «кубиков» моторного масла через свечной колодец. Затем компрессию нужно измерить повторно. Поднятие компрессии в цилиндре после заливки масла укажет на то, что образовалась масляная пленка, играющая роль «уплотнителя». Такое явление характерно в случае износа поршневой. Если показатель компрессии не изменился, значит, имеет место прогар клапана, так как масло в цилиндре в этом случае никак не повлияет на компрессию.
Также для определения прогара клапанов следует осмотреть свечу зажигания на проблемном цилиндре. Явный признак прогара клапана является тем, что свеча зажигания окажется полностью сухой, то есть не имеет характерного масляного налета. Также из сапуна двигателя может выходить дым или воздух. Интенсивность появления дыма напрямую зависит от степени износа ЦПГ.

Что касается поломок, которые связаны с поршневой, свеча в таком случае покрыта маслом, из сапуна можно наблюдать появление сизого дыма. Отметим, что масло на свече является косвенным признаком. Даже если свеча зажигания сухая или покрыта небольшим нагаром, но из сапуна идет дым, тогда указанный признак свидетельствует о проблемах с поршнем или поршневыми кольцами. На новых моторах с небольшим пробегом высока вероятность того, что .

Добавим, что появление моторного масла, которое выходит через сапун, также указывает на неисправность перегородок между поршневыми кольцами. С учетом вышесказанного можно точно определить, почему снизилась компрессия в двигателе, выявить проблемы с цилиндро-поршневой группой или определить прогар клапанов ГРМ.

Как отрегулировать клапана

Все процедуры необходимо проводить только на холодном двигателе. Это делается для того, чтобы результаты нстройки остались стандартными: именно так поступают на заводах-изготовителях. Стоит отметить, что порядок регулировки клапанов на каждой машине свой: узнать его можно из инструкции к автомобилю или соответствующей литературы. Процесс осуществляется посредством вкручивания или выкручивания специальных регулировочных винтов, либо подбором плоских шайб. Каждый из этих вариантов рассматривается отдельно.

Использование специальных инструментов

Регулировка клапанов двигателя производится с помощью набора щупов или посредством специальной рейки и индикатора. Оба способа достаточно широко распространены: первый отличается простотой, доступностью и требует минимальных финансовых и временных затрат. Чтобы применить второй метод, придется купить прибор и специальное приспособление.

Регулировка с помощью щупа и контргаек

Подобный способ настройки ГРМ характерен для российских заднеприводных авто («классика»). Алгоритм действий:

Демонтируйте корпус воздушного фильтра и от клапанной крышки отсоедините все трубки, тросики и рычажки. Для облегченного проворачивания коленвала двигателя выверните свечи зажигания.
Снимите клапанную крышку и передний кожух ремня ГРМ (если он есть – может быть и цепь).
Выставите поршень цилиндра, с которого начнется процедура (например, в жигулевской «классике» он 4-й) в положение верхней мертвой точки: клапаны окажутся в закрытом положении.

Наблюдая за меткой-углублением на шкиве вала двигателя, проворачивайте его до совпадения с риской на нижней передней крышке БЦ . Точка-углубление на звездочке вала ГРМ тоже должна совпасть с меткой на его «постели» (корпусе).
Рожковым ключом удерживайте регулировочный метиз и одновременно ослабьте контргайку. Далее нужно пользоваться набором щупов для регулировки клапанов. Выберете нужную тонкую пластину, вставьте ее между коромыслом и стержнем клапана. Щуп при нормальной настройке будет проходить с небольшим трением. Значение зазора необходимо отрегулировать по таблице, которая для каждой машины своя (для ВАЗ2101-07 – 0,15 мм). Теперь затяните контргайку и еще раз проверьте зазор. При необходимости операцию повторите. Соблюдайте порядок регулировки клапанов: например, для «классики» ВАЗ: 8-6, 4-7, 1-3, 5-2.

Регулировка с помощью шайб

Подобная настройка ГРМ больше характерна для переднеприводных автомобилей. Чтобы ее произвести, необходимо:

Снять крышку клапанов.
Найти метки на блоке мотора, шкиве ремня ГРМ и, проворачивая коленвал по часовой стрелке, добиться их совпадения. В итоге первый поршень окажется в положении ВМТ.

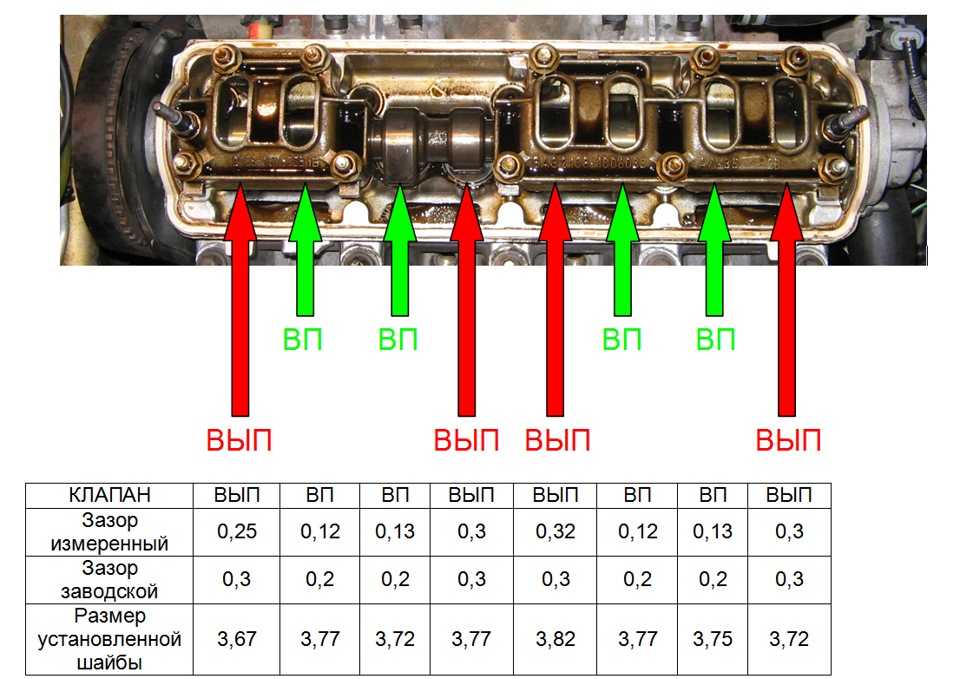

Определите зазор между регулировочной шайбой и кулачком распределительного вала (они – первые, если смотреть со стороны шкива).

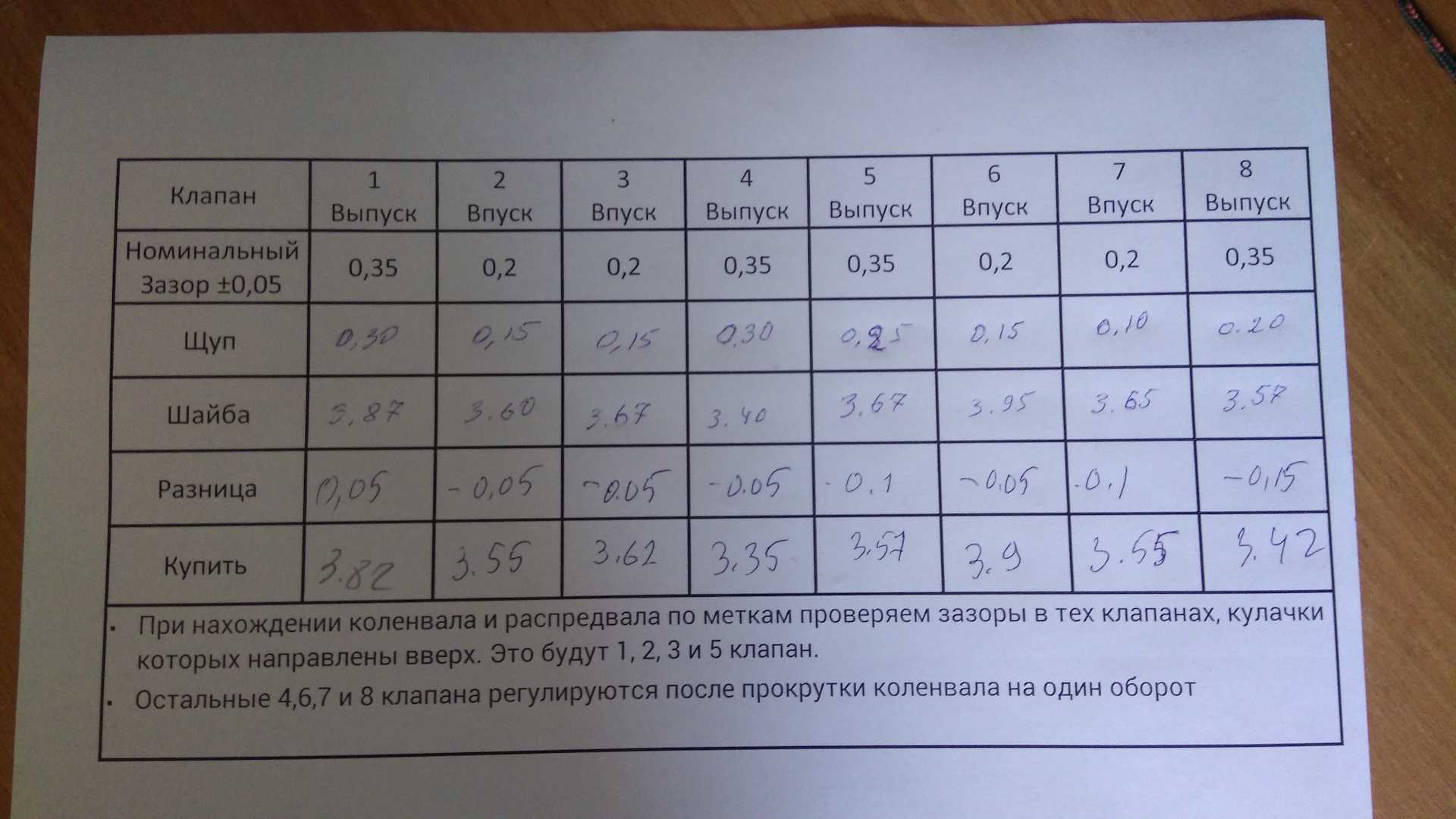

При большем или меньшим зазоре подберите другую шайбу (на каждой есть соответствующая маркировка, если нет – воспользуйтесь штангенциркулем, а лучше — микрометром).
После установки шайбы снова проверьте зазор: допустимое отклонение – не более 0,05 мм в обе стороны.
Не забывайте, что величина зазора для впускного и выпускного клапанов разная – данный параметр необходимо выяснить из инструкции по эксплуатации конкретного авто.

Регулировка с помощью индикатора и рейки

Этот метод считается более точным и был особенно популярен во времена ССССР. Подобный способ регулировки хорош для двигателей, находящихся в эксплуатации длительное время, т. к. прибор и рейка при измерении учитывают выработки на поверхностях деталей. Ход процедуры:

Снимите клапанную крышку, предварительно отсоединив от нее рычаги и тросики.
Прокрутите вал двигателя до совпадения меток, точно так же, как при регулировке клапанов с помощью щупа.
Возьмите рейку и зафиксируйте ее на головке блока цилиндров (крепление осуществляется к шпилькам корпуса «постели») распредвала. Есть небольшой нюанс: не нужно вкручивать полностью все 3 гайки крепления рейки, иначе она будет болтаться. Прежде всего заверните крайние метизы, далее начинайте откручивать средний болт, пока рейка не станет неподвижной.
Возьмите стрелочный индикатор и закрепите его на рейке, а лапку прибора поставьте на край кулачка клапана.
Захватом, входящим в комплект, уцепите кулачок и потяните его вверх: стрелка индикатора должна пройти 52 деления (при температуре воздуха +20 градусов). Если это не так, то нужно регулировать клапан одним из двух вышеописанных способов.
