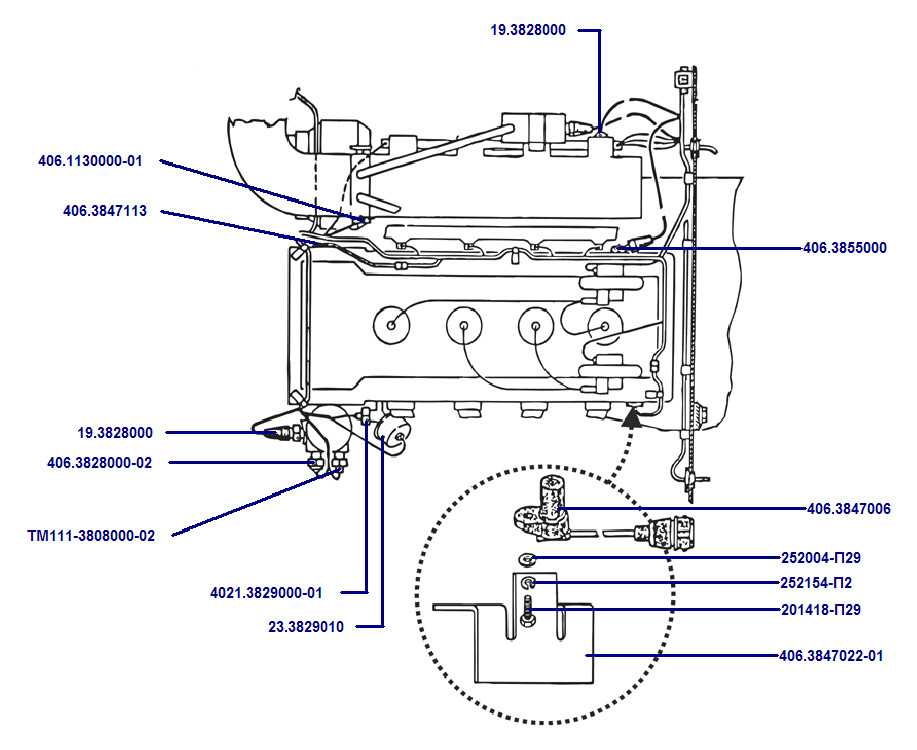

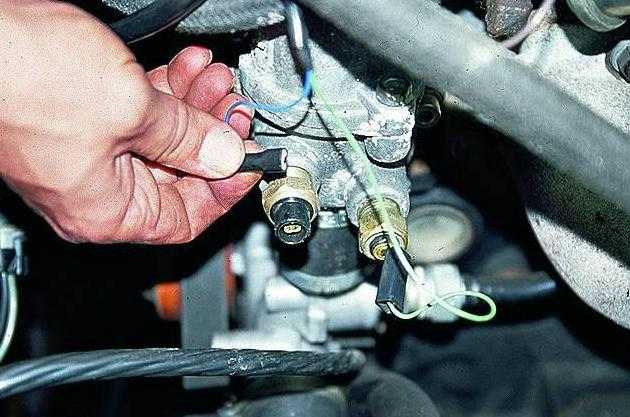

Датчики управления двигателем змз-406: описание, конструкция, расположение

Симптомы неисправности датчика распредвала ЗМЗ 406 инжектор

Датчик распредвала играет важную роль в работе двигателя автомобиля ЗМЗ 406 инжектор. Его функция заключается в определении положения распределительного вала и передаче соответствующей информации электронному блоку управления (ЭБУ). Неисправность датчика распредвала может привести к серьезным проблемам при работе двигателя. Вот некоторые симптомы, которые могут указывать на неисправность этого датчика:

1. Неустойчивая работа двигателя на холостом ходу. Если при работе двигателя на холостом ходу машина начинает дергаться, то это может быть связано с неисправностью датчика распредвала.
2. Потеря мощности двигателя. Если автомобиль теряет мощность при увеличении оборотов, то одной из возможных причин может быть неисправность датчика распредвала.
3. Неустойчивая работа двигателя при низких оборотах. Если двигатель неудержимо глохнет на низких оборотах, то это может быть связано с неисправностью датчика распредвала.
4. Сигнал «Check Engine» на приборной панели. Если на приборной панели загорается сигнал «Check Engine» и в то же время проявляются другие симптомы, указывающие на возможную неисправность датчика распредвала, то стоит проверить именно этот датчик.
5. Плохая запуск двигателя. Если двигатель плохо запускается и требует длительного кручения стартером, то это может быть обусловлено неисправностью датчика распредвала.

В случае возникновения одного или нескольких вышеописанных симптомов рекомендуется обратиться к специалисту для проведения диагностики. Только после проведения диагностики можно точно установить неисправность и выполнить необходимый ремонт или замену датчика распредвала ЗМЗ 406 инжектор. Помните, что игнорирование симптомов и продолжение эксплуатации автомобиля с неисправным датчиком распредвала может привести к более серьезным повреждениям и дефектам двигателя.

Устройство датчика положения распредвала

Как уже говорилось, датчик работает на основе эффекта Холла. Этот эффект был открыт еще в XIX веке одноименным ученым. Он заметил, что если через тонкую пластину, пропустить постоянный ток, и поместить ее в поле действия постоянного магнита, то на других ее концах образуется разность потенциалов. То есть, под действием магнитной индукции часть электронов отклоняется и образует на других гранях пластины небольшое напряжение (напряжение Холла). Оно и используется в качестве сигнала.

Точно так же и устроен ДПРВ, но только в более усовершенствованном виде. В нем находится постоянный магнит и полупроводник, к которому подсоединены четыре контакта. Сигнальное напряжение направляется к небольшой интегральной микросхеме, где оно обрабатывается, а из самого корпуса сенсора уже выходят обычные контакты (два или три). Корпус выполнен из пластика.

Замена ДПРВ

Поменять сгоревший датчик на новый прибор не составит особого труда. Это делают так:

1. Снимают минусовую клемму с аккумулятора и ставят автомобиль на ручник.
2. Рожковым ключом «10» отворачивают болт крепления датчика.
3. Снимают фишку с разъёма ДПРВ.
4. Датчик с кабелем и разъёмом извлекают из-под капота. На его место ставят новый прибор.
5. Закручивают болт крепления.

При покупке нового датчика положения распредвала нужно обязательно обращать внимание на принадлежность прибора к двигателю ЗМЗ 406, потому что контроллеры других автомарок не подойдут по креплению. Не покупайте ДПРВ неизвестных производителей

Вся выгода от покупки может обернуться неприятной остановкой автомобиля вдалеке от дома.

Принцип работы датчика положения распредвала

Существует три типа ДПРВ:

• Магнитные (индуктивного типа). Принцип действия основан на прохождении в постоянном магнитном поле металлического предмета (зубца). Магнитные датчики обычно имеют два вывода.
• Основанные на эффекте Холла. Фиксирует изменение магнитного поля вокруг датчика. Такие датчики обычно имеют три вывода.
• Оптические. Принцип действия основан на фиксации приема и прерывания фотоэлементом луча света, излучаемого источником.

Наиболее распространены ДПРВ первого двух типов. Оптические используют лишь в некоторых марках автомобилей (например, машины на базе платформы Mazda GE). В некоторых моделях автомобилей может быть установлено два и более датчиков. Причем, возможно, разных типов.

Датчик на эффекте Холла

Схема оптического датчика

Вместе с распределительным валом вращается ротор из ферромагнитного материала. ИС Холла находится между ротором и постоянным магнитом, который создаёт магнитное поле вертикально по отношению к элементу Холла. Когда зуб проходит мимо чувствительного элемента датчика, напряжённость магнитного поля изменяется. За счёт этого индуцируется напряжение и в ИС Холла возникает цифровой сигнал. Таким образом вращение зубчатого диска импульсного датчика распределительного вала изменяет напряжение Холла в ИС Холла в головке датчика. Изменяющееся напряжение передаётся в блок управления и анализируется.

Рабочие диаграммы различных датчиков

Датчик является интегральным, то есть, включает в себя чувствительный элемент и вторичный преобразователь сигнала. Основная функция датчика состоит в фиксации цилиндрических фаз впуска и выпуска. Именно поэтому он имеет второе название — датчик фаз.

Как работает датчик

Сам по себе ДПРВ отвечает за контроль фаз газораспределения. Для полноценной картины работы ДВС этого недостаточно. Поэтому ЭБУ (электронный блок управления) постоянно сравнивает положение коленвала и распредвала относительно друг друга. Это исключает возникновение ошибок при смещении ГРМ относительно поршневой группы (перескочил ремень или цепь на один или несколько зубцов шестерни).

При совмещении двух частей элементов Холла, в катушке индуктивности формируется электрический импульс. Таким образом можно фиксировать положение распределительного вала ГРМ бесконтактным способом. Алгоритм управления ЭБУ отслеживает прохождение контрольной точки при каждом обороте распредвала и формирует правильную картину, когда и какой клапан открыт (закрыт). Параллельно анализируется положение коленвала, и топливная смесь формируется и подается в камеру сгорания своевременно. Кроме того, совместно с информацией от лямбда-зондов, контролируется правильность и чистота выхлопа. То есть, ДПРВ влияет не только на качество работы двигателя в целом, но и поддерживает экологичность автомобиля.

Замена датчика распредвала

Поломка или выход из строя распредвала случаются очень редко. Это достаточно дорогостоящая деталь, поэтому ремонт может быть проблемным.

Итак, как выглядит замена датчика положения распредвала:

1. Найти датчик.
2. Извлечь отрицательный провод аккума.
3. Снять электрический разъем с датчика, щелкнув на язычок и выдвинув его.
4. Удалить крепежный винт датчика. Потребуется также снимать крепежные болты.
5. Извлечь датчик из ТС.
6. Далее идет установка работающего датчика положения распредвала.
7. Нужно вставить датчик прямо и совместить фланец болта с монтажным отверстием.
8. Затем поставить крепежные винты датчика и затянуть гаечным ключом или трещоткой с помощью торцевого ключа подходящего размера.
9. Далее требуется переустановить электрический разъем.
10. Нужно установить отрицательный провод аккума.
11. Подсоединяется отрицательная клемма к аккуму.

Наконец, датчик распредвала, способный определять положение распределительного вала на всех фазах его цикла вращения — для отправки этих данных в ЭБУ — занимает решающую роль в управлении двигателем. Действительно, это позволяет ЭБУ знать положение каждого клапана и соответствующим образом регулировать в режиме реального времени количество впрыскиваемого топлива. В случае неисправности будет сложнее запустить двигатель, иногда это и вовсе становится невозможным. Двигатель будет страдать от гораздо большего количества пропусков зажигания и даже из-за чрезмерного расхода топлива.

Признаки неисправности датчика распредвала

Если датчик неисправен, компьютер не знает, когда запускать форсунки, и может не активировать их. Плохие показания также приводят к перекосу момента зажигания, что повлияет на экономию топлива в автомобиле. Использование этого датчика происходит одновременно с датчиком положения коленчатого вала. Это необходимо, чтобы контролировать угол опережения зажигания. Достаточно часто встречаются поломки этого датчика, которые объяснимы утечкой тепла и масла. Это происходит из-за его расположения.

Поломка датчика положения распределительного вала чаще всего вызвана утечками масла. В таких случаях есть только одно решение — ремонт или замена. При замене проверяют выравнивание ремня газораспределительного механизма, чтобы жидкости не попадали в монтажный кронштейн датчика положения области. В некоторых случаях обновляется программное обеспечение при установке.

Необходимо использовать подходящее масло для двигателя

Соответственно, распределительный вал останется идеально смазанным, так как это очень важно для правильной работы двигателя

Непрерывное движение этого компонента вызывает недостаток смазки, что значительно сокращает срок его службы. Когда масло полностью опустится из-за того, что автомобиль не использовался в течение многих дней, масляному насосу потребуется некоторое время, чтобы отправить его в верхнюю часть двигателя. Эта ситуация в определенных моделях двигателей вызывает проблемы с гидравлическими толкателями и, как следствие, является причиной для более серьезных проблем.

Несмотря на небольшие размеры, датчик распределительного вала считается очень ценным магнитным устройством, которое собирает и отправляет сведения о скорости распредвала ТС блоку управления двигателем. Поскольку сигналы, которые отправляются на корпус компьютера, прерываются из-за проблем с распределительным валом, это оказывает влияние на рабочее состояние автомобиля.

Основные симптомы могут подсказать, что датчики распределительного вала, скорее всего, уже нуждаются в замене. Иногда возникают трудности с запуском машины. После того, как авто тронется, можно будет столкнуться с потерей скорости, уменьшением мощности двигателя и аномальным ускорением. Это основный признак неисправности.

Также к наиболее частым признакам, указывающим на предполагаемое повреждение распредвала, относятся то, что автомобиль нельзя завести и доносится стук из-за плохой зубчатой муфты или износа втулок. Кроме того, недостаток мощности можно объяснить плохой опорой вала. Если доносится громкий шум в этой области двигателя, это явный признак того, что распредвал не заедает. Это означает полное сцепление деталей, что препятствует скольжению. Игнорирование любого из этих симптомов потребует больше времени и расходов.

Когда существует ошибка датчика распредвала, то он не будет работать должным образом. В итоге бортовой компьютер не сможет определить расположение поршней и клапанов, поэтому будет невозможно отправить данные о том, когда зажигать искру или какой должен быть импульс

Существуют различные причины неисправности и важно ознакомиться с ними

Ошибка датчика фаз(ДПРВ)

Данная проблема может обернуться тем, что двигатель будет функционировать в попарно-параллельном режиме подачи топлива. Форсунки будут работать интенсивнее и расход топлива сильно увеличится, как и токсичность выхлопных газов. Также не исключены и проблемы с самодиагностикой. Откладывать замену крайне нежелательно.

Датчик распредвала змз 406

Главная » Разное » Датчик распредвала змз 406

ДПРВ — Датчик Положения Распределительного Вала (он же датчик фазы) У ЗМЗ 405 Евро 2 и 3  находится напротив 4-го цилиндра справа (если смотреть на двигатель).

Отвечает датчик положения распредвала ЗМЗ 405 за точный момент для впрыска топлива в режиме фазированного впрыска топлива. Т.е. форсунка открывается перед тактом впуска.

Такой режим нужен, по большей части, для экономии топлива, нежели для каких-то других показателей.

Основные неисправности датчик положения распредвала (датчик фазы) ЗМЗ 405 Евро 2 и 3

При поломке ДПРВ, ЭБУ переходит на аварийный режим работы. Впрыск попарно-параллельный. Т.е. работают две форсунки, по примеру катушек зажигания (1-4 и 2-3), т.е. парой. Многие сразу же скажут, что увеличится расход топлива и будут правы.

Дело в том, что за один цикл попарно-параллельного впрыска, форсунка включается 2 раза (каждые 180 градусов оборота КВ). На фазированном впрыске — форсунка включается 1 раз.

Но время её открытия почти в 2 раза выше, нежели при попарно-параллельном. Также стоит заметить, что при пуске мотора, работает именно попарно-параллельный режим впрыска.

Переход на фазированный осуществляется после выхода двигателя из режима пуска на ХХ и рабочие режимы.

К основным причинам выхода из строя датчика фазы я бы отнес:

• Механические повреждения самого датчика
• Выход из строя проводки идущей от него
• Попадание грязи и смазочных материалов

В любом из этих случаев я рекомендую заменить датчик положения распределительного вала так как сделать это можно самому.

Проверка и замена датчика положения распредвала ЗМЗ 405

При выходе из строя датчика или его цепей блок управления включает лампу сигнализатора КМСУд на панели приборов, переходит в резервный режим работы с подачей топлива во все цилиндры одновременно и заносит в память код неисправности

1. Выключаем зажигание и отсоединяем «минусовую» клемму аккумуляторной батареи.
2. Отщелкиваем шилом пружинный фиксатор с колодки и отсоединяем от датчика.
3. Ключом «на 10» отворачиваем болт крепления датчика положения распределительного вала к головке блока цилиндров.
4. Вынимаем датчик.
5. Чтобы не закоротить контакты датчика, на штыри его разъема надеваем короткие обрезки полихлорвиниловой трубки небольшого диаметра.
6. Вставив в них оголенные концы проводов, и вывод резистора, собираем схему.
7. Электрическая схема проверки датчика положения распределительного вала.
8. Убедившись, что схема собрана правильно, подсоединяем провода к клеммам аккумуляторной батареи. При этом светодиод должен загореться и погаснуть. При перемещении вблизи торца датчика лезвия отвертки, исправный датчик должен реагировать кратковременным включением светодиода.
9. Неисправный датчик заменяем.
10. Устанавливаем датчик положения распределительного вала в обратной последовательности.

Аналоги датчика положения распредвала ЗМЗ 405

Аналогом датчика положения распределительного вала 406.3748050-01 (г. Зеленоград) является датчик PG-3.1 0232103006 (BOSCH).

Конструктивные отличия датчиков:

• длина кабеля связи (250±10) мм (PG-3.1 имеет длину кабеля 150 мм);
• наголовник датчика примерно на 15 мм выше, чем у PG-3.1.

Шаг 4: Отключение электрического провода датчика

Для проверки датчика распредвала ЗМЗ 406 инжектор необходимо отключить электрический провод, подключенный к датчику. Для этого следуйте инструкциям:

1. Откройте капот автомобиля.
2. Найдите датчик распредвала ЗМЗ 406 инжектор. Обычно он располагается на верхней части двигателя, непосредственно около распредвала.
3. Осмотрите датчик и найдите электрический провод, подключенный к нему. Обычно он имеет пластиковый разъем, который легко обеспечивает отключение и подключение провода.
4. Аккуратно выдерните пластиковый разъем из датчика, разъединив электрический провод. Убедитесь, что разъем выдернут полностью, чтобы полностью отключить датчик.

После выполнения этих шагов электрический провод датчика распредвала ЗМЗ 406 инжектор будет отключен, и вы сможете переходить к следующему шагу — проверке сопротивления датчика.

Симптомы неисправностей

Данные проблемы могут также указывать на поломку других элементов, поэтому рекомендуется провести компьютерную диагностику и по коду ошибки автомобиля определить в чем заключается проблема. Если код ошибки указывает на датчик распредвала 4216, то первым делам стоит проверить проводку. Зачастую провода окисляются и именно это является причиной поломки, после зачистки, устройство начинает работать в штатном режиме.

Если ДПРВ не возобновил свою функциональную деятельность, то рекомендуется осмотреть в добавок сигнальный диск и репер. При наличии повреждений или деформирования произвести замену.

Где находится датчик положения распредвала(датчик фаз)

То, как расположен распредвал зависит от различных характеристик двигателя. Однако найти его несложно. В некоторых модификациях он находится внизу, под блоком цилиндров. Чаще всего можно увидеть модификации двигателей, распредвал которых расположен в головке блока цилиндров (сверху ДВС). Во втором случае ремонт и регулировка газораспределительного механизма намного проще, чем в первом.

Модификации V-образных двигателей снабжены ремнем ГРМ. Он находится на развале блока цилиндров, а иногда и собственным газораспределительным механизмом. Сам распредвал закреплен в корпусе с помощью подшипников, что дает возможность ему вращаться непрерывно и постепенно. В оппозитных двигателях конструкция ДВС не допускает установку распредвала. Однако у каждой стороны собственный газораспределительный механизм, но его функционирование синхронизировано.

Способы устранения ошибки датчика положения распредвала ЗМЗ 406

Датчик положения распределительного вала является важной составляющей системы управления двигателем и обеспечивает точный контроль времени открытия клапанов. В случае, если датчик становится неисправным, возникают проблемы с работой двигателя, что может привести к потере мощности и большей эксплуатационной нагрузке на двигатель

В случае появления ошибки датчика положения распредвала ЗМЗ 406, можно предпринять следующие действия для её устранения:

1. Проверка и замена датчика

Первым шагом следует проверить датчик на наличие видимых повреждений, таких как трещины или износ контактных площадок. Если повреждения обнаружены, необходимо заменить датчик новым.

Очистка контактных площадок

Если повреждений не обнаружено, возможно, что контактные площадки датчика загрязнены или окислены. В этом случае, следует очистить площадки специальной средством для очистки контактов и проверить работоспособность датчика.

Проверка электрической цепи

Возможно, что ошибка связана с неполадками в электрической цепи, поэтому следует провести диагностику цепи с помощью мультиметра. Если обнаружены обрывы или короткое замыкание, необходимо провести ремонт или замену соответствующих проводов.

Обновление прошивки электронного блока управления

В некоторых случаях ошибка датчика положения распредвала может быть вызвана проблемами с программным обеспечением электронного блока управления двигателем (ЭБУ). В этом случае рекомендуется обновить прошивку ЭБУ или выполнить его перепрограммирование, чтобы устранить ошибку.

Замена ДПРВ. Признаки выхода из строя.

После предыдущей записи, я решил сделать ещё одну, по ДПРВ.Причин тому масса. Очень часто роль этого датчика сильно преувеличена и читая советы в различных темах, я вижу, что рекомендуют его под замену, приписывая многие симптомы конкретно к нему.Вновь описание будет опираться на простую эксплуатацию и личные наблюдения. Из дополнительных приборов — только простейший БК.

ДПРВ — Датчик Положения Распределительного Вала (он же датчик фазы)

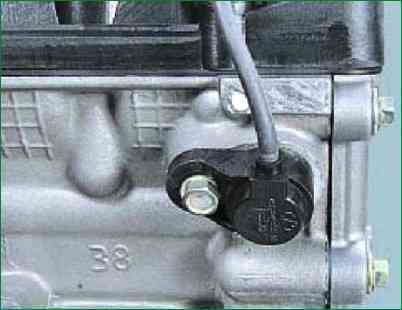

У ЗМЗ 406 находится напротив 4-го цилиндра справа (если смотреть на двигатель).

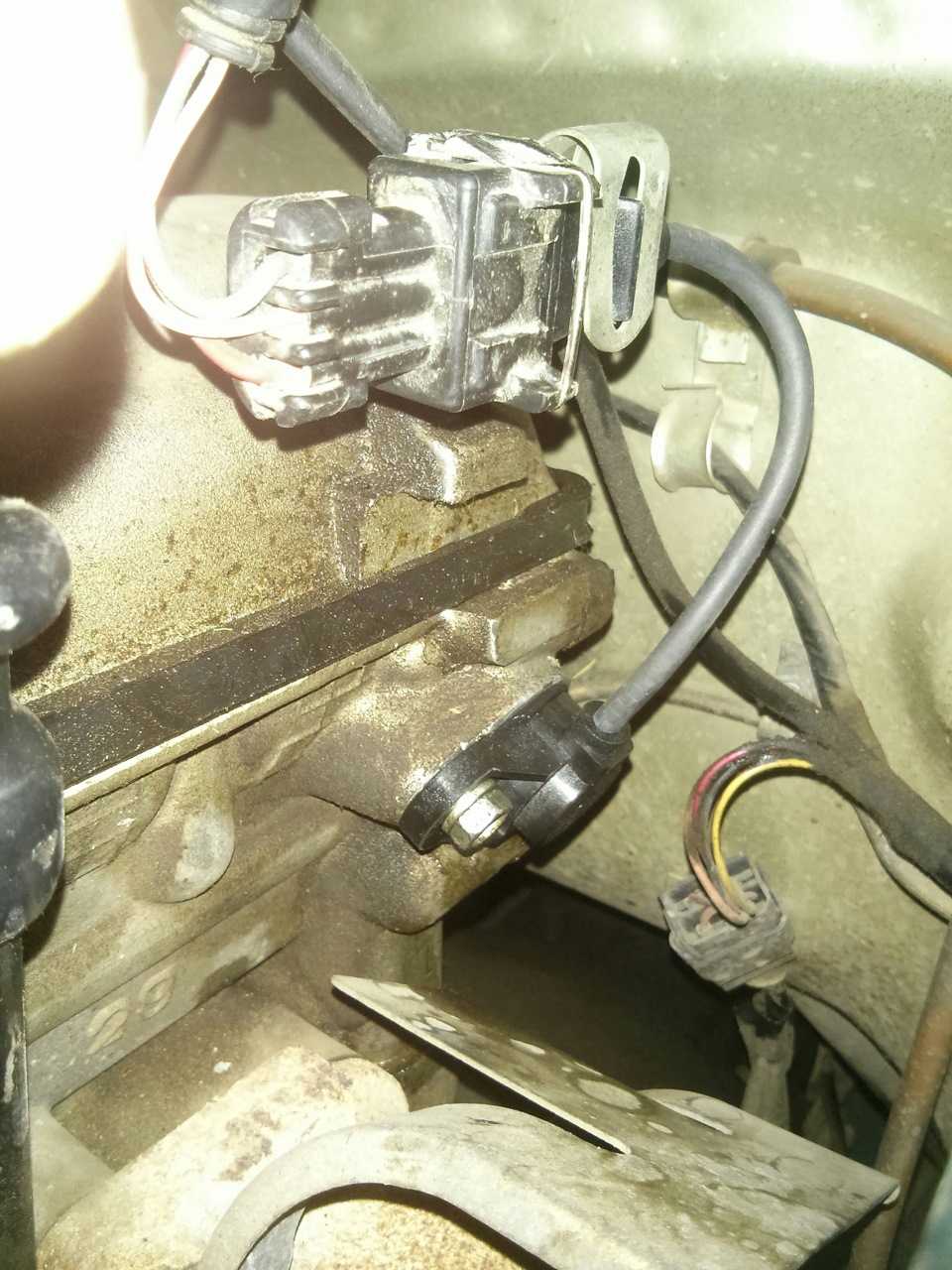

Положение ДПРВ

Его замена не представляет никакой сложности. Нужен лишь ключ на 10. Замену рекомендую проводить на холодном моторе

Главное — это осторожно отсоединить разъём.Правда бывает, что ДПРВ застревает и для его демонтажа требуется снятие клапанной крышки. Но это редкость

Задача ДПРВ (по простому) — определить точный момент для впрыска топлива в режиме фазированного впрыска топлива. Т.е. форсунка открывается перед тактом впуска.Такой режим нужен, по большей части, для экономии топлива, нежели для каких-то других показателей.

При поломке ДПРВ, ЭБУ переходит на аварийный режим работы. Впрыск попарно-параллельный. Т.е. работают две форсунки, по примеру катушек зажигания (1-4 и 2-3), т.е. парой.

Многие сразу же скажут, что увеличится расход.Да. Это так, но его увеличение будет не критично и зачастую не столь велико.Дело в том, что за один цикл попарно-параллельного впрыска, форсунка включается 2 раза (каждые 180 градусов оборота КВ).На фазированном впрыске — форсунка включается 1 раз. Но время её открытия почти в 2 раза выше, нежели при попарно-параллельном.

Также стоит заметить, что при пуске мотора, работает именно попарно-параллельный режим впрыска. Переход на фазированный осуществляется после выхода двигателя из режима пуска на ХХ и рабочие режимы.

Как ведёт себя мотор при выходе ДПРВ?

Да почти без изменений. В некоторых случаях может быть даже некоторое увеличение динамики. Из негативных последствий — немного увеличенный расход топлива и горящая лампа CHECK.

Из личного опыта.

За всё время ДПРВ выходил из строя около 2 или 3 раз (точно не скажу).Признаки поломки были просты. В начале изредка загоралась и тухла лампа CHECK. В ЭБУ фиксировалась ошибка 54.Потом это повторялось чаще. В конечном итоге лампа CHECK окончательно загоралась и не гасла. А ошибка 54 переходила из накопленных в активные (постоянные, текущие).При этом двигатель вёл себя также, сказать, что что-то изменилось — я не мог. Больше раздражала горящая лампа.

У меня был случай. При поездке на Украину (я часто ездил туда, почти каждый год). Немного отъехав от города, загорается лампа «выкинь двигатель», по БК ошибка 54.Зная, что ничего страшного в этом нет, решаю, продолжать движение, а датчик купить по пути.Как это ни странно, датчика нигде по пути я не нашёл. Точнее не нашёл того, который вызвал бы у меня доверия.В конечном итоге, машина проехала чуть более 3 000 км без данного датчика (я его отключил полностью).Сказать, что ушло много бензина, я не могу, в принципе как всегда. Машина ехала также, без изменений.

Если в предыдущей записи я писал, что ДПКВ — самый важный датчик и в дальней дороге он нужен про запас в обязательном порядке, ввиду того, что двигатель не будет работать вообще.То ДПРВ является его противоположностью. Про запас держать этот датчик бессмысленно. Рекомендую менять его, когда ЭБУ фиксирует ошибку 54 довольно часто. Хотя можно потерпеть и заменить, когда он окончательно выйдет из строя.При его поломке, машина сможет проехать столько, сколько нужно.

В заключении мой совет. Если Вам советуют заменить ДПРВ ввиду какой-то болячки, то просто отсоедините его и посмотрите, что будет, это будет лучшем решением. Если он и «чудит» выдавая неверный сигнал (что бывает только когда смещается сам репер, что также очень редко бывает), то после его отключения мотор должен начать работать ровнее — значит виноват именно он.Если же, после его отключения, изменений нет — то ДПРВ не при чём.

Как проверить датчик распределительного вала ЗМЗ-406

Датчик сообщает блоку управления информацию о положении ВМТ поршня первого цилиндра при такте сжатия, что необходимо для соблюдения последовательности впрыска топлива согласно порядку работы цилиндров.

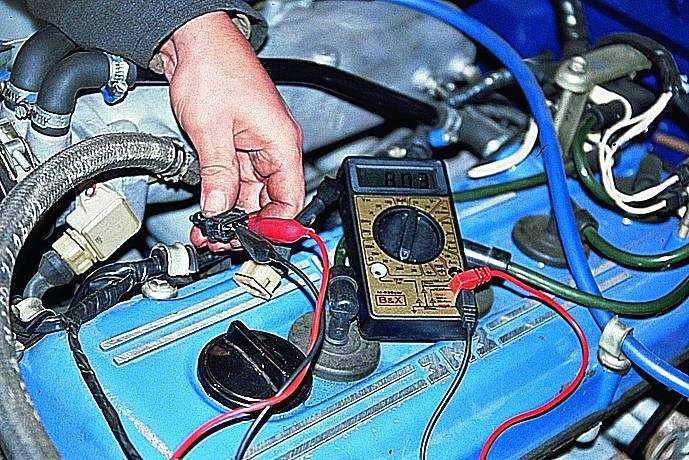

При выходе из строя датчика или его цепей блок управления включает лампу сигнализатора КМСУд на панели приборов, переходит в резервный режим работы с подачей топлива во все цилиндры одновременно и заносит в память код неисправности (см. «диагностика системы управления»).

Выключаем зажигание и отсоединяем «минусовую» клемму аккумуляторной батареи.

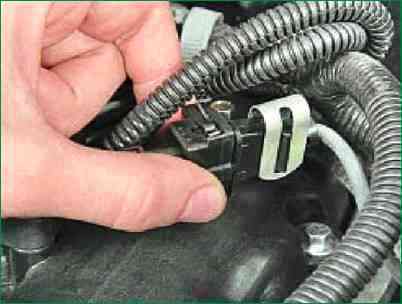

Сжав пружинный фиксатор, разъединяем колодки жгута датчика фазы

Разжимаем пружинный держатель колодки жгута проводов датчика и вынимаем из него колодку

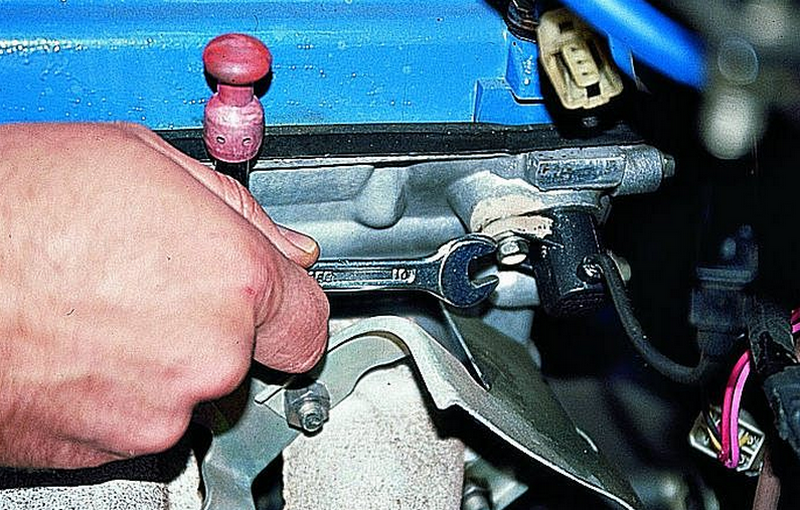

Ключом «на 10» отворачиваем болт крепления датчика положения распределительного вала к головке блока цилиндров.

Датчик уплотняется резиновым кольцом. Сильно обжатое кольцо или деформированное заменяем

Проверка датчика

Чтобы не закоротить контакты датчика, на штыри его разъема надеваем короткие обрезки полихлорвиниловой трубки небольшого диаметра,

вставив в них оголенные концы проводов, и вывод резистора, собираем схему

Схема проверки датчика фазы: 1 — датчик; 2 — штекерная колодка; 3 — резистор 0,5-0,6 кОм; 4 — светодиод АЛ307; 5 — металлическая пластина

Электрическая схема проверки датчика положения распределительного вала

Убедившись, что схема собрана правильно, подсоединяем провода к клеммам аккумуляторной батареи. При этом светодиод должен загореться и погаснуть.

При перемещении вблизи торца датчика лезвия отвертки, исправный датчик должен реагировать кратковременным включением светодиода.

Неисправный датчик заменяем.

Устанавливаем датчик положения распределительного вала в обратной последовательности.

Возможные причины неисправности

Причин неисправности ДПРВ может быть очень много. При этом необязательно это указывает на то, что вышел из строя именно датчик. Зачастую проблемы возникают с проводкой и другими элементами схемы. Причинами выхода датчика из строя или проблем в его работе могут быть следующие факторы:

Мусор и стружка на корпусе датчика

• датчик не подключен к сигнальным проводам;
• наличие влаги в соединителе датчика;
• замыкание на “массу” сигнального провода;
• обрыв сигнального провода;
• замыкание на бортовую сеть сигнального провода;
• обрыв экранирующей оболочки проводов или жгута;
• обрыв или повреждение провода питания датчика;
• неверное подключение проводов электропитания;
• неисправность высоковольтных цепей зажигания;
• неисправность блока управления двигателем;
• большой или малый зазор между датчиком и отметчиком;
• повышенное торцевое биение шестерни распредвала;
• наличие стружки на корпусе датчика.

Датчик положения распредвала (ДПРВ) ЗМЗ 405 или датчик фазы
