Зажигание ваз 2110 инжектор, схема, свечи, модуль зажигания ваз-2110

Как произвести замену ремня привода ГРМ на Лада Приора своими силами?

Процесс включает не только ротацию резиновой передачи, вместе с ней меняются и ролики – натяжной и опорный. Комплекты для ремонта обычно продаются в автомагазинах. Для работы потребуются следующие инструменты:

• головка на «17»;
• ключи на «15», «13», «10», «8»;
• инбусовый ключ (шестигранник) на «5»;
• специальный ключ для регулировки ролика или клещи для съема стопорного кольца.

Далее процесс смены привода происходит в следующем порядке:

• Открутив шестигранником 5 болтов на верхнем пластиковом кожухе газораспределительного механизма и 2 на нижнем, снять их.
• При помощи головки на «17» провернуть коленвал по часовой стрелке и выставить по меткам оба распредвала в ВМТ такта сжатия первого цилиндра. Определяется этот момент совмещением меток 1 на шкивах распределительных валов с отметками 2, которые расположены на задней крышке.

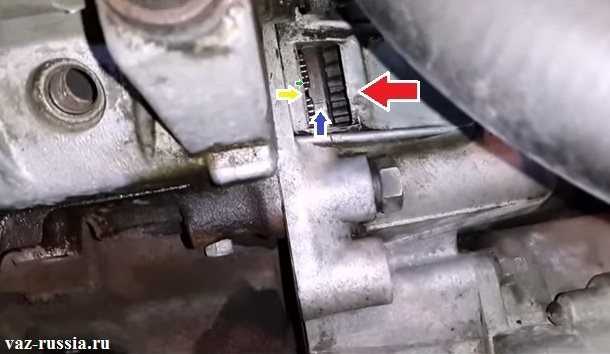

Снять резиновую заглушку в картере сцепления и проконтролировать положение коленвала: риски на маховике и прорезь на верхней крышке картера должны совпадать.

• Перед тем как сделать замену ремня ГРМ на автомобиле Приора, нужно демонтировать шкив привода вспомогательных аппаратов. Для этого помощник должен включить 5 передачу и нажать на тормоз, а владелец авто при помощи головки на «17» с воротком отвернуть болт крепления шкива и снять его.
• Для комфортности последующей сборки перед демонтажем резинотехнической детали опытные автолюбители рекомендуют зафиксировать шкивы распредвалов простым деревянным клином, который следует забить между ними.

При помощи ключа на «15» ослабить болт натяжного ролика и снять ремень с валов. Далее демонтировать натяжной и опорный ролики.

• На резьбу болтов новых роликов нанести фиксирующий герметик. Опорный ролик затягивать моментом 35-41 Нм, а натяжной окончательно не зажимать. Проконтролировать положение коленвала по метке на крышке масляного насоса.
• Надеть зубчатый резиновый привод на шкив коленчатого вала. Натянуть обе ветви и надеть переднюю часть на опорный ролик, а заднюю – на шкив помпы и завести за натяжной ролик. Если использовался деревянный клин, то его нужно удалить.

Как отрегулировать натяжение привода на ВАЗ 2170?

Финальная стадия замены ремня ГРМ на автомобиле Лада Приора выполняется по схеме:

• Специальным ключом или щипцами провернуть натяжной ролик против часовой стрелки.
• Совместить вырез 1 с меткой 2 на внутренней втулке ролика и затянуть болт крепления с моментом 20-15 Нм (фото см. выше).
• Установить на штатное место шкив привода вспомогательных агрегатов.
• Провернуть коленвал на 2 оборота по часовой стрелке за болт шкива и проконтролировать соосность установочных меток распредвалов и коленвала, а также натяжение ремня. При необходимости операции повторить.

Болт натяжного ролика затягивается моментом 35-41 Нм, а шкив вспомогательных аппаратов – 105-110 Нм. Сборка выполняется в обратной последовательности, не ставим только верхний пластиковый кожух для визуального контроля выполненной работы.

Далее заводим мотор и наблюдаем – указатели 1 и 2 на ролике не должны при перегазовке отклоняться от нормы более, чем на 2 мм, после этого принимать рабочее положение. После проверки работоспособности агрегатов верхний кожух привода устанавливается на место.

Описанный процесс аналогичен и может быть применен при ремонте автомобилей Lada Kalina и Lada Granta. Методика замены привода газораспределительного механизма доступна любому автолюбителю, но требует особой внимательности. Малейшее смещение меток способно вылиться в дорогостоящий ремонт.

Другие способы настройки и проверка зажигания на автомобиле

Также можно выставить зажигание по искре или самостоятельно подобрать такой угол, когда двигатель будет работать наиболее стабильно и ровно. Самым простым и наименее точным способом является установка на основании работы мотора. Для настройки двигатель заводят, после чего ослабляется гайка фиксации корпуса трамблера. Далее понадобится провернуть корпус распределителя по часовой стрелке и против, найдя положение, при котором двигатель работает ровно и обороты ХХ самые высокие. После этого следует провернуть корпус прерывателя на пару градусов по часовой стрелке и затянуть гайку трамблера.

По окончании необходимо проверить правильность УОЗ в движении. На прогретом моторе машину следует разогнать до 40-45 км/ч, после чего включается четвертая передача и полностью нажимается педаль газа. Далее необходимо оценить степень детонации. Нормой считается, когда сразу после включения 4-й передачи детонация кратковременно присутствует (2-3 сек.), но исчезает с разгоном автомобиля. Если детонация после разгона продолжается, тогда высока вероятность раннего зажигания. Если детонации нет в момент включения 4-й передачи, тогда зажигание позднее. В таких случаях регулировку УОЗ следует повторять для получения оптимального результата.

Как выставить зажигание на ВАЗ 2110, инжектор, 8 клапанов

не заводится ваз-2110 инжектор 8-кл. насос давит. искра есть стартер крутит, сигналки нет, напряжение на форсунках есть | Автор темы: Akuti

не заводится ваз-2110 инжектор 8-кл.

Автосервис (Ikue) может бензин закончился? )))))))))

Max (Ihapere) Что бы мотор запустился нужны следующие условия 1 — искра (проверяется просто, достал все 4 свечи подрубил к проводам крутиш и смотришь как работают, всё ок дальше)2 — форсунки (естественно они будут щёлкать и в целиндрах будет бензин, если ты зальёш целиндры, тогда выжимаешь газ в пол и продумаешь их 3 — датчик холла, если искра есть значит он живой, но он может быть сбит или неправельно настроен, тогда она будет редко стрелять или пытаться схватывать 4 — насос, если электро просто крутиш мотор и нажимаешь на нипель, давление есть всё ок 5 — грм если он порван хоть обкрутись всё равно не заведёшь 6 — датчик воздуха если он умер тоже она не будет заводиться 7 — датчик температуры если на приборке не горит стоп и температура не зашкалила, тогда должен завестись если ты проверил все эти пункты и нет результата, проверяй снова

Albert (Olyvia) Евгений, Что в итоге было?

Evgeny (Louria) Бензин сменил и поехала.)

Vitaly (Vikrant) Макс, приехал с работы поставил машину! утром заводить а она ноль! стартер крутит движок но туговато как то акб сразу почти садиться, бензин искра есть.давление проверил спрыск есть! акума новая! у меня инжекторная 2110! помоги в чем причина?

Max (Ihapere) Виталий, возможно датчик расхода воздуха или низкое давление в топливе, тут желательно про диагностировать машину

Sergey (Nurul) привет помогите не могу понять в чем причина у меня 10ка 8 кл почти что заводится но стреляет в воздухан метки посмотрел все нормально все датчики проверил

Zhomart (Belun) У меня 10 ка на холдную стартер не крутит шелкает просто акум новый подскажите что делать

Alexey (Qaysean) Макс, у меня проблема приехал к сварщику поменять дно, он поменял(клемы отцеплял) в конечном итоге простояла она в гараже пол 1.5 месяца, и теперь не заводится, свечи мокрые, иска есть-синяя) схватывает и все

Max (Ihapere) Алексей, попробуй свечи прожечь, а машина какая?

Alexey (Qaysean) Макс, машина ваз 2110 инжектор

Max (Ihapere) Алексей, померить надо давление в рампе должно быть в районе 3х отмасфер

Olya (Evaline) Макс, а не может быть причина в фильтре под баком

Olya (Evaline) не заводится ваз-2110 инжектор 8-кл. насос давит. искра есть стартер крутит, сигналки нет, напряжение на форсунках есть Сначала перестал работать насос, поменяли только сам эл насос, после дня езды опять встал насос, разобрал оказалось контакт клемы мотора насоса отходил. после все в порядке, завели поехали. на следующий день заглохла на ходу волоком домой. с утра ключ на старт и о чудо завелась но поработав на холостом при нажатие на акселератор начала троить а после и вовсе заглохла и все. свечи вроде бензином пахнут но не мокрые, после того как покрутил двигателем, больше пусков не было.

Olya (Evaline) что делать подскажите

Max (Ihapere) Оля, может поменять насос модулем? А так надо мерить давление на рампе

Olya (Evaline) меняится ли на крышке бензонасоса желтая фишка?

Система датчиков инжекторных двигателей

Без этих компонентов работа системы впрыска топлива невозможна. Именно датчики сообщают блоку управления всю информацию, которая необходима для работы исполнительных устройств в нормальном режиме. Неисправности системы питания инжекторного двигателя по большей части вызывают именно датчики, так как они могут неверно производить замеры.

1. Датчик расхода воздуха устанавливается после воздушного фильтра, так как в конструкции имеется дорогостоящая платиновая нить, которая при попадании мелких посторонних частиц может засоряться, отчего показания окажутся неверными. Датчик считает, какое количество воздуха проходит через него. Понятно, что взвесить воздух не представляется возможным, да и объем его измерить проблематично. Суть работы заключается в том, что внутри пластиковой трубки находится платиновая нить. Она нагревается до рабочей температуры (более 600º, именно это значение закладывается в ЭБУ). Поток воздуха охлаждает нить, блок управления фиксирует температуру и, исходя из этого, вычисляет количество воздуха.
2. Датчик абсолютного давления необходим для более точного снятия показаний о количестве потребляемого двигателем воздуха. Состоит из 2 камер, одна из которых герметична и внутри у неё вакуум. Вторая камера соединена с впускным коллектором. В последнем при впуске разрежение. Между камерами устанавливается диафрагма с пьезоэлементом, который вырабатывает небольшое напряжение во время изменения давления. Это значение напряжения поступает на вход блока управления.
3. Датчик положения коленвала располагается рядом со шкивом генератора. Если присмотреться, то можно увидеть, что на шкиве есть зубья, причём они расположены на одинаковом расстоянии друг от друга. Суммарное число зубьев — 60, оси соседних расположены на расстоянии 6º. Но если присмотреться ещё внимательнее, то можно увидеть, что 2-х не хватает. Этот промежуток необходим, чтобы датчик фиксировал положение коленвала максимально точно. Датчик вырабатывает напряжение, которое тем больше, чем выше частота вращения.
4. Датчик фаз (распредвала) работает на эффекте Холла. В конструкции есть диск с вырезанным сегментом и катушка. При вращении диска вырабатывается напряжение. Но в момент, когда прорезь находится над чувствительным элементом, напряжение снижается до 0. В этот момент первый цилиндр находится в ВМТ на такте сжатия. Благодаря датчику фаз точно подаётся искра на свечу и открывается своевременно форсунка.
5. Датчик детонации расположен на блоке ДВС между 2 и 3 цилиндрами (чётко посередине). Работает на пьезоэффекте — при наличии вибрации происходит генерирование напряжения. Чем сильнее вибрация, тем выше уровень сигнала. Блок управления при помощи датчика изменяет угол опережения зажигания.
6. Датчик дроссельной заслонки представляет собой переменный резистор, на который подаётся напряжение 5 В. В зависимости от того, в каком положении находится заслонка, напряжение уменьшается. Иногда случаются поломки — в начальном положении показания датчика прыгают. Стирается резистивный слой, ремонт невозможен, эффективнее установить новый.
7. Датчик температуры ОЖ, от него зависит качество воспламенения топливовоздушной смеси. С его помощью не только происходит коррекция угла опережения зажигания, но и включение электровентилятора.
8. Лямбда-зонд расположен в системе выпуска отработанных газов. В современных системах, которые удовлетворяют последним экологическим стандартам, можно встретить 2 датчика кислорода. Лямбда-зонд отслеживает количество кислорода в выхлопных газах. У него есть внешняя часть и внутренняя. За счёт напыления из драгметалла можно оценить количество кислорода в выхлопных газах. Внешняя часть датчика «дышит» чистым воздухом. Показания передаются на блок управления и сравниваются. Эффективные замеры возможны только при достижении высоких температур (свыше 400º), поэтому часто устанавливают подогреватель, чтобы даже в момент начала работы двигателя не наблюдалось перебоев.

Управление зажиганием

Электронное управление зажиганием

Как выставить угол зажигания? На системах с электронными системами управления зажиганием это можно сделать с помощью компьютерной диагностики, которая подключается к Электронному Блоку Управления (ЭБУ) или «мозгам» автомобиля. И там можно посмотреть, как работает двигатель в реальном времени- какие сигналы поступают с датчиков, какие обороты двигателя, расход топлива, момент впрыска, угол опережения зажигания и другие входные и выходные данные.

В основном, при эксплуатации не надо ничего менять, если вы не меняете прошивку. То есть, если машина стала как-то неправильно работать, то скорее всего могут быть несколько причин:

1. С датчиков поступает неправильный сигнал- в этом случае можно заменить предполагаемый неисправный датчик на подменный, заведомо рабочий, и посмотреть, изменится ли результат.
2. Напряжение в сети неправильное и соответственно датчики отдают неправильный сигнал. Входной сигнал на датчик составляет 5В, если этот показатель будет другим, то ЭБУ получит неправильные входные данные и двигатель не сможет работать в нормальном режиме.
3. Неисправен ЭБУ. Довольно часто случается, что перебрав всё, что можно, оказывается, что полетели мозги. Но не страшно, на ВАЗ они недорого стоят.

Поэтому как таковое, зажигание не выставляют на инжекторных машинах, оно уже заложено в систему, но стоит проверить, правильно ли выставлены метки.

Регулировка меток зажигания на инжекторе ВАЗ-2110

При работе двигателя есть некоторые фазы, которые должны работать синхронно, распредвал должен совпадать с коленвалом, а с ними должны коррелировать моменты впрыска топлива и зажигание. Рассмотрим это всё на примере ВАЗ-2110.

Как выставить зажигание на ВАЗ 2110 инжектор

Если машина не заводится- стреляет, чихает и всё в трубу- где-то не выставлены метки и с этим надо разобраться.

На любой машине метки ГРМ должны быть выставлены идеально, только тогда она будет нормально работать. На ВАЗ-2110 метка коленвала находится на маховике. Надо заглянуть в смотровое окошко на кожухе коробке передач, через него видно маховик. Лучше подсветить фонариком, потому что так просто не увидеть.

Метки должны чётко совпасть. Но… Этого может не случиться. Дело в том, что при разборке двигателя маховик можно поставить другой стороной, и тогда эти метки будут никому не нужны. Рассмотрим другие методы, как поступить в такой ситуации. Честно признаюсь, никогда не выставлял ГРМ по метке на маховике, мне этот способ не нравится.

Подобная метка присутствует на переднем ременном шкиве. Должны совпадать две точки- одна на зубчатом шкиве, а вторая- на масляном насосе. Если они совпали, значит, поршни находятся в ВМТ 1-го и 4-го цилиндров, и коленвал выставлен в исходное положение. Осталось то же самое сделать с распредвалом.

На одновальных головках ВАЗ-2114, 2108, 2110 надо совместить прилив на звёздочке и выступ на задней крышке ремня ГРМ.

Для двухвальных 16-ти клапанных двигателей, которые встречаются на ВАЗ-2112, схема выглядит чуть иначе, метки на звёздочках обоих распредвалов должны смотреть чётко вверх, на задней крышке есть соответствующие метки, с которыми они должны совпасть.

Если все метки совпали,- отлично, ГРМ в идеале. Осталось теперь проверить, правильно ли выставлен датчик коленвала.

Датчик положения коленвала на ВАЗ-2110 устанавливается в передней части двигателя, он считывает показания со звёздочки, которая устанавливается на шкиву. Эта звёздочка ставится на шпонку. И здесь есть несколько моментов, которые стоит проверить.

Так как шкив ставится на шпонку, то возможна такая ситуация, когда это посадочное место разобьётся и шкив будет установлен под другим углом, немного развёрнутым. Отсюда будет поступать неправильный сигнал на датчик коленвала, раньше или позже положенного, соответственно и зажигание будет производиться непонятно когда. Надо будет выставлять точнее разбитый шкив, либо поменять его вместе со шпонкой.

Другой проблемой может стать то, что датчик положения коленвала может находиться на слишком большом расстоянии от звёздочки шкива (может, датчик немного нестандартный, либо неправильно установленный), в таком случае сигнал будет поступать некорректный.

Это, пожалуй, и все причины, которые ведут к неисправности зажигания на ВАЗ.

Она играет одну из ведущих ролей в систему управления двигателем. Эта технология нужна для того, чтобы воспламенять смесь воздуха и бензина в моторе. Достигается вспышка смеси за счет работы искры от свечи. Если возникли проблемы с этим элементом, его необходимо оперативно менять, поскольку иначе завести автомобиль вы не сумеете.

Типы инжекторов

Инжектор управляет впрыском топлива, а также может управлять зажиганием. На всех новых инжекторных машинах зажигание устанавливается компьютером и регулируется с помощью заливки разных прошивок. Но так было не всегда, и на более старых машинах, тех же японцах из 90-х, компьютер регулирует только впрыск топлива, а момент зажигания выставляется с помощью трамблёра и выставляется так же, как и на жигулях старых моделей, а в зависимости от оборотов опережение зажигания регулируется с помощью более сложной, чем на карбюраторных жигулях, вакуумной системой. Порой, прорвётся одна трубка, и на рабочих режима может пропадать тяга, придётся искать и исправлять этот дефект.

Но вернёмся к более современным системам зажигания, которые управляются с помощью компьютера, тем более, что именно такие изначально ставили на инжекторный ВАЗ.

Полезное видео

Интересную информацию вы сможете почерпнуть, просмотрев дополнительно видео ниже: https://www.youtube.com/watch?v=pNyBny-_HoQ

На авто с бесконтактным зажиганием все еще проще, не придется снимать колеса, но понадобится помощник. Необходимо найти такт сжатия четвертого цилиндра. Для этого вставляем резиновый конус в свечное отверстие и крутим храповик. Выталкивание конуса будет означать, что такт сжатия найден.

Подсветив в свечное отверстие, совмещаем самую длинную метку крышки с меткой шкива. Выставляем прерыватель на соответствующий такт и проверяем работоспособность системы согласно вышеописанному четвертому пункту.

Выставление зажигания по стробоскопу

Можно отрегулировать момент зажигания по стробоскопу, но «ручной» метод имеет точно такой же эффект. Единственный минус – это более длительная настройка, но зато можно найти самый эффективный момент зажигания, когда двигатель отдаёт максимальную мощность.

Установка зажигания на двигателе ВАЗ фото

«Стробоскоп» (так называют его в народе) – прибор, который в импульсном режиме освещает метку положения коленвала в момент искрообразования. Если проще, то в то время, когда двигатель работает, можно направить луч этого прибора на метку, которая служит для регулирования опережения зажигания. Нам эта метка видна как неподвижная, хотя она находится на шкиве или вращающемся маховике (зависит от модели автомобиля).

Проверка работоспособности систем коррекции стробоскопом:

1. Прогреваем двигатель и убираем «подсос», холостые обороты должны быть отрегулированы по норме (или чуть ниже). Снимаем вакуумную трубку, которая идет от карбюратора к «вакуумнику» трамблёра. Далее в таком режиме регулируем и проверяем установку начального угла опережения зажигания. В «классике» этот угол должен быть от 2 до 7 градусов, это зависит от рабочего объёма двигателя. Например, ВАЗ 2108-2110 – 1100 см. — 6 гр., 1300 см. — 1 гр., 1500 см. — 4 гр. Подробнее лучше узнать в описании автомобиля).
2. При увеличении оборотов двигателя, примерно до 2000, угол опережения должен увеличиваться на 5-7 градусов. Если изменений нет, то это значит, что не работает центробежный регулятор. Основной причиной поломки может быть заклинивание центробежного механизма, чаще всего это происходит из-за окисления. Для ремонта, нужно сделать разборку, чистку и смазку. Помимо этого, часто ломаются и пружины механизма.
3. Чтобы проверить работу вакуумного регулятора опережения зажигания, нужно приложить больше усилий, так как его работоспособность связана с работой карбюратора. Самое главное условие хорошей работы вакуумного корректора — это то, что во время работы двигателя на холостых оборотах, не должно появляться разряжение в трубке, которая идет от карбюратора к «вакуумнику». Оно должно появляться только лишь при увеличении оборотов двигателя. Момент появления разряжения в трубке можно проверить, приложив аккуратно к ней кончик языка. Прикладывать его нужно к тому концу трубки, который мы сняли изначально. Если карбюратор не дает своевременного разряжения в трубке, то вакуумный корректор нормально работать не будет, даже если при механизм трамблёра полностью исправен .

Как выставить зажигание на ВАЗ 2110, инжектор, 8 клапанов

• бесконтактная с трамблёром-распределителем: прерыватель поворачивается на несколько градусов и таким образом ставится угол опережения;
• бесконтактная электронная система зажигания не имеет трамблёра, а угол опережения выставляется посредством управления ДВС (с помощью датчиков, например, датчика положения коленчатого вала).

Ваз 2110

Угол опережения выставляется при включенном двигателе без движения автомобиля с вращением коленвала 820-900 оборотов. Величина угла – от 0 +/- 1 до верхней отметки. Если угол установлен неправильно, двигатель будет испытывать перегрев, снизится мощность, увеличится расход топлива, проявится детонирование.

Для начала необходимо с помощью датчиков, например, датчика положения коленчатого вала (регулирует поступление топлива) выставить информацию в блок управления.

Регулировка зажигания ваз 2110 инжектор, 8 клапанов требует некоторых навыков мелкого ремонта автомобиля:

1. Освободить привод газораспределительного механизма от футляра.
2. Расстояние между датчиком и зубчатым диском на коленвале не должен превышать 0,5 – 0,7 мм, чтобы импульс датчика мог пройти, и искры образовывались бесперебойно.
3. Шкив коленвала должен быть на месте, проверить это можно с помощью меток. Метка на маховике должна совпасть с меткой картера КПП, для чего необходимо поворачивать коленвал.
4. Метка на масляном насосе должна совместиться с приливом блока цилиндра.
5. Еще одна метка на колесе привода распредвала должна совпадать с приливом крышки ремня ГРМ.
6. При совмещении всех точек поршни 1 и 4 цилиндров будут размещаться в верхнем положении. Тогда расстояние между зубьями совпадёт с приливом на блоке цилиндра, 20й по счёту зуб сойдётся с датчиком коленвала.
7. Датчик даёт сигнал в систему управления ДВС о том, что поршень цилиндра номер 1 в верхнём положении в состоянии сжатия.

Выставление меток в системе зажигания на ВАЗ 2110

При работе с током необходимо соблюдать технику безопасности: наденьте резиновые перчатки и выбирайте инструменты с прорезиненными ручками.

Установка зажигания будет полной, если проверить проделанную работу. Точную диагностику можно провести только с помощью компьютера, однако можно оценить функционирование цепей:

• проконтролировать контакты (только при выключенном зажигании);
• внутри модуля необходимо узнать напряжение на клемме С и В;
• чтобы проверить высоковольтный провод, необходимо поместить в колпачок свечу и приставить ее к блоку цилиндров. При включении ДВС с помощью стартера, должна появиться искра. Необходимо проверить все провода. Отсутствие искры должно послужить поводом к проверке или замене системы зажигания;
• при продолжении некорректной работы двигателя, нужно проверить систему питания.

На ваз 2110 карбюратор также необходимо выставление меток для регуляции системы зажигания. Следует помнить, что раннее и позднее зажигание ухудшает эргономичность Вашего двигателя, мощность падает. ДВС подвергается воздействию высоких температур и чрезмерных нагрузок. Также возможно возникновение детонации.

Узел зажигания ВАЗ 2110 не подлежит ремонту, возможна только полная замена на новое устройство!
