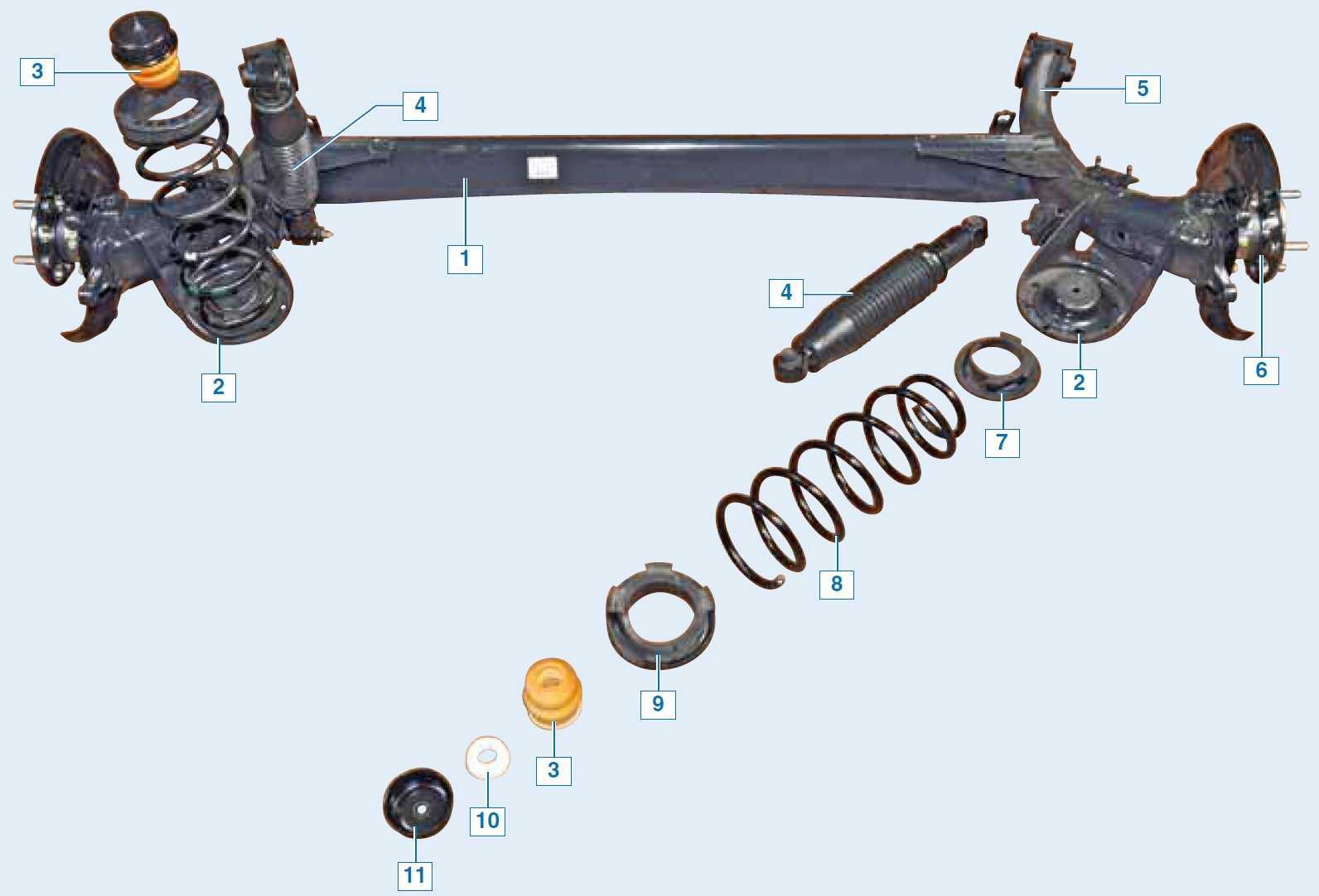

Задняя подвеска

Процесс замены

Процедура замены задних амортизаторов подвески Хендай Акцент довольно проста, если следовать всем инструкциям и советам. Основная мера — безопасность, потому что неловкое или неуверенное движение автомобиля заставит его выпрыгнуть и причинить травму. Для замены стоек вам понадобится набор гаечных ключей и головки. Итак, рассмотрим последовательность действий, направленных на замену этого элемента:

1. Поднимаем заднюю часть машины и ставим упор, чтобы случайно не соскочил.
2. Снимаем заднее колесо.
3. Откручиваем верхний болт крепления стойки к кузову.
4. Откручиваем опору амортизатора.
5. Снимите верхнюю пластину амортизатора.

Пружина на второй стороне меняется идентично.

Схема подвески

Подвеска переднего колеса автомобиля Hyundai Accent — независимая, типа «качающаяся свеча», с телескопической гидравлической амортизаторной стойкой и поперечным треугольным рычагом. Правый и левый рычаги подвески соединены между собой стабилизатором поперечной устойчивости.

На телескопической стойке установлены: витая цилиндрическая пружина, верхняя опорная чашка пружины с резиновой демпфирующей прокладкой, верхняя опора стойки с подшипником и буфер хода сжатия с защитным кожухом. К амортизаторной стойке двумя болтами прикреплен поворотный кулак.

Верхняя опора стойки крепится тремя гайками к кузову. За счет своей эластичности опора дает возможность стойке качаться при ходах подвески и гасит высокочастотные колебания. Запрессованный в опору подшипник позволяет амортизаторной стойке поворачиваться вместе с управляемым колесом.

Элементы передней подвески: 1 — амортизаторная стойка; 2 — пружина; 3 — ступица колеса; 4 — шаровая опора; 5 — поворотный кулак; 6 — рычаг; 7 — стойка стабилизатора поперечной устойчивости; 8 — штанга стабилизатора поперечной устойчивости; 9 — передний сайлент-блок рычага; 10 — задний сайлент-блок рычага.

В корпусе амортизаторной стойки автомобиля Hyundai Accent установлен телескопический гидравлический амортизатор. Нижняя часть поворотного кулака соединена с рычагом передней подвески через шаровую опору, запрессованную в рычаг. Стабилизатор поперечной устойчивости — штанга из пружинной стали. Концы стабилизатора через стойки с шаровыми шарнирами соединены с рычагами подвески. Средняя часть стабилизатора крепится к кузову двумя скобами через резиновые подушки. В поворотный кулак запрессован и закреплен стопорным кольцом двухрядный радиально-упорный шариковый подшипник закрытого типа. Во внутренние кольца подшипника с натягом установлена ступица колеса. Подшипник затягивают гайкой на резьбе хвостовика корпуса наружного шарнира привода колеса и в эксплуатации не регулируют.

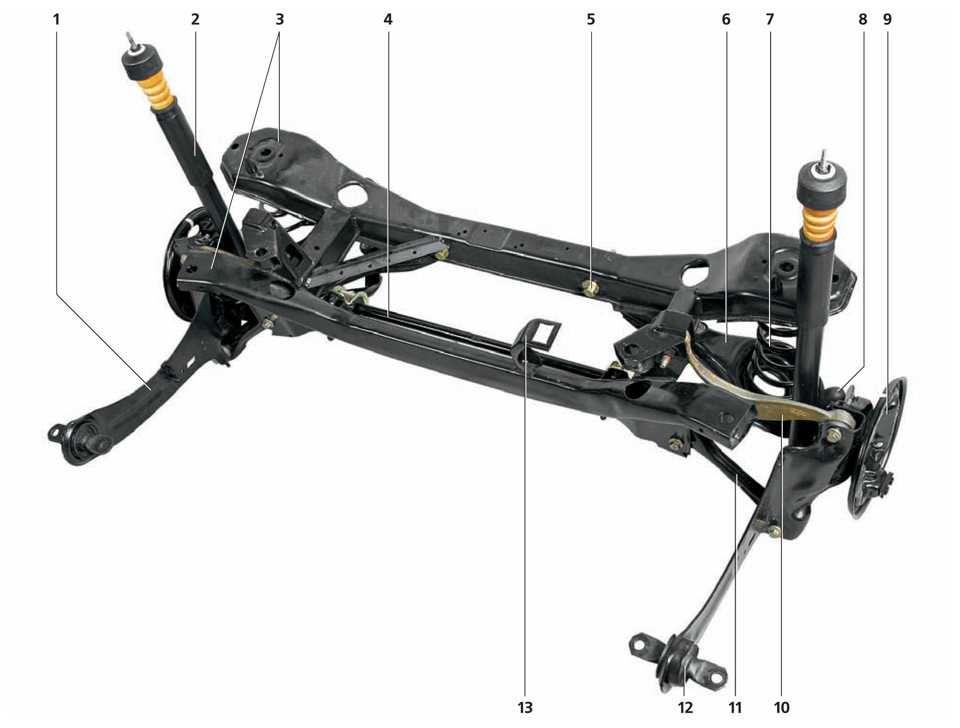

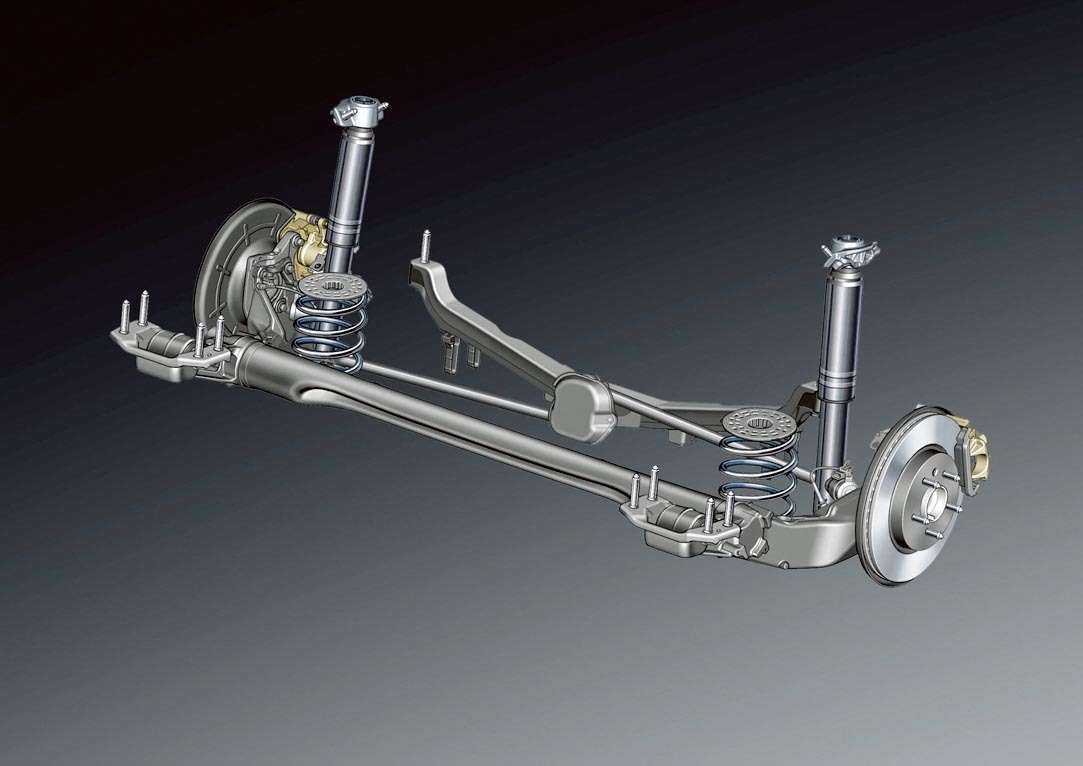

Подвеска заднего колеса — независимая, с гидравлической телескопической амортизаторной стойкой, продольным и двумя поперечными рычагами. Левый и правый кулаки подвески соединены между собой стабилизатором поперечной устойчивости.

На телескопической стойке установлены: витая коническая пружина, верхняя опора с резиновой прокладкой и буфер хода сжатия с защитным кожухом. Верхняя опора крепится тремя гайками к кузову. За счет своей эластичности опора дает возможность стойке качаться при ходах подвески и гасит высокочастотные колебания. В корпусе стойки установлен телескопический гидравлический амортизатор. К амортизаторной стойке двумя болтами крепится кулак.

Нижняя часть кулака через сайлент-блок соединена с продольным рычагом. Другим концом продольный рычаг крепится через сайлент-блок к кронштейну, закрепленному на кузове.

Два поперечных рычага через сайлент-блоки крепятся осью к проушинам кулака. Другими своими концами рычаги крепятся через сайлент-блоки к поперечине кузова.

Стойки стабилизатора поперечной устойчивости крепятся через резиновые подушки к кулакам и через шаровые шарниры — к штанге стабилизатора. Штанга стабилизатора крепится к кузову через резиновые подушки двумя скобами. В кулак запрессована цапфа, на которую установлена ступица колеса, выполненная заодно с двухрядным шариковым радиально-упорным подшипником закрытого типа. Ступица закреплена на цапфе кулака гайкой. На автомобилях с АБС на наружную поверхность ступицы напрессован зубчатый венец датчика скорости.

Возможные неисправности задней подвески

Почувствовать, что подвеска вашего автомобиля работает уже не с полной отдачей, можно и на движущемся автомобиле. Это становится заметно по продольной раскачке на дорожных волнах загородного шоссе, если появился стук в задней подвеске или другие посторонние звуки.

Но затягивать с полной диагностикой подвески не стоит, в противном случае это может привести к дополнительным затратам на ее ремонт и обслуживание. Среди основных неисправностей, которые потребуют вмешательства, можно назвать такие.

1. Износ сайлентблоков крепления рычагов. Проявление такой неисправности обычно выражается в том, что стучит задняя подвеска и происходит отклонение от прямолинейной траектории в движении.
2. Выход из строя амортизационной стойки, что можно понять по масляным подтекам из нее и при раскачке кузова автомобиля.
3. Потеря пружиной задней стойки своей жесткости. Такая неисправность проявляется проседанием автомобиля. При серьезных ударах на неровностях возможно разрушение пружины.
4. Износ или повреждение стабилизатора поперечной устойчивости.

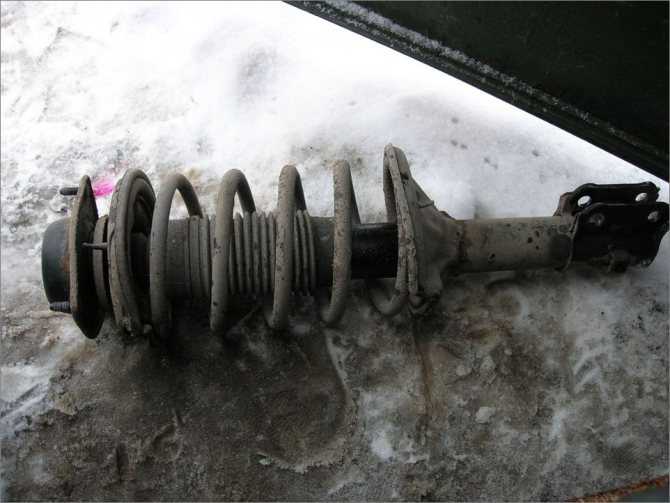

Стойка передней подвески

Замена амортизатора передней подвески на Hyundai Accent Амортизатор подлежит замене, если появилась течь рабочей жидкости или наблюдается потеря эффективности гашения колебаний. Амортизатор можно поменять без снятия колеса с автомобиля, для этого выверните рулевое колесо в противоположную сторону от стороны заменяемого амортизатора.

Снятие:

1. Для снятия стойки потребуется ровная площадка. Зафиксируйте положение автомобиля, поставьте его на стояночный тормоз и под задние колеса подложите упоры. Приподнимите переднюю часть машины, чтобы колеса оставались на земле, и разгрузите подвеску.
2. Возьмите головку на 10 и открутите болт, которым крепится держатель провода датчика ABS. Теперь вам потребуется головка на 12, открутите болт, которым крепиться тормозной шланг. Головка на 17, ею открутите болт, крепящий стойку к поворотной цапфе, придерживайте болт вторым ключом, чтобы не вращался. Тоже проделайте со вторым болтом на креплении и вытащите их.
3. Перед снятием амортизатора убедитесь в надежности крепления стяжек на пружине. Снимите стойку, пыльник и отбойник с чашки пружины. Закрепите стойку в тисках.
4. Сожмите пружину при помощи стяжек до того, как ослабнет подпор верхней опорной чашки, теперь аккуратно снимите пружину вместе со стяжками.
5. Отведите в сторону цапфу от стойки. Возьмите головку на 12 и открутите гайки верхней опоры, которыми стойка крепиться к кузову, при этом снизу придерживайте стойку. Снимите опору и удалите из нее гайку с шайбой. Снимите верхнюю чашку пружины, если потребуется, замените резиновую прокладку.
6. Возьмите головку на 19, полностью открутите гайку штока, придерживайте его при этом. Проверьте, чтобы пружина упиралась в выступы на опорных чашках.

Установка:

• Возьмите новую стойку и произведите ее установку. Все снятые детали устанавливаются в обратной разбору последовательности.
• По аналогии произведите замену амортизатора с другой стороны.

Основные причины выхода из строя амортизаторов и признаки их износа

Характеристики оригинальных стоек амортизатора Хендай Акцента 1995 – 2008 и ТагАЗ

важно знать характеристики оригинальных стеллажей, чтобы при отсутствии информации о заменяемых деталях, например, при покупке бывшей в употреблении продукции, были подобраны запчасти, подходящие по всем важным параметрам. При покупке аналогов также будет нелишним сравнить размер и ход штанги с заводскими стойками

Передние

Передние стойки Accent отличаются положением держателя (зеркала), но остальные параметры полностью совпадают. Соответственно, чтобы не запутать при установке, артикулы таких изделий тоже разные. Особенности переднего амортизатора Hyundai Accent следующие:

• Диаметр стержня: 20 мм.
• Диаметр корпуса: 48,6 мм.
• Высота корпуса: 329 мм.
• Ход: 163 мм.
• Артикул: 546601Е200 — правый; 546501E2000 — левый.

Оригинальные продукты могут продаваться с номером позиции, где буква S стоит перед стандартным номером. Эти продукты полностью идентичны стандартным креплениям, но используются для установки только после истечения гарантийного срока автомобиля.

Задние

Задние стойки Hyundai Accent по конструкции очень похожи на передние амортизаторы, но полностью взаимозаменяемы. Параметры этих частей следующие:

• Диаметр стержня: 20 мм.
• Диаметр корпуса: 48,6 мм.
• Высота корпуса: 393 мм.
• Ход: 111 мм.
• Артикул: 553101Е200.

Следует отметить, что ранее (2003 — 2005 гг.) Исходными амортизаторами были нефтепродукты. Из-за невысокой прочности такой продукции и неудовлетворительных характеристик последние модификации Hyundai accent комплектуются только дизельными стойками. Задний амортизатор Hyundai Accent Tagaz также нельзя использовать для ремонта шасси этого автомобиля. Для этого лучше использовать аналоги Sachs или KYB.

Замещение ступичного шарикоподшипника на колесе впереди Hyundai Accent

Поместите авто над смотровой ямой. Демонтируйте колесо. Отверткой отогните наконечники шплинта и уберите его.

Опустите машину на колеса и отпустите ступичную гайку.
Колесо установите на место и спустите машину. Зажмите педаль тормоза (лучше, чтобы вам помог друг) или установите фиксатор ручного тормоза, переведите рычаг на первую передачу, установите подпорки под колеса.

Раскрутите ступичный винт и демонтируйте колесо.

Уберите диск тормоза.

Выпрессуйте из кулака поворота палец концевика рулевой тяги, из ушей кулака поворота палец опоры шаровой.

Снимите с хвоста кузова шарнира снаружи ступицу с кулаком поворота. Ступица легко вынимается вручную, если ход застопорится, постучите легонько по торцевой части молоточком.

Выпрессуйте ступицу из кулака поворота. При этом шарикоподшипник внутри ступицы рассыпается, может остаться лишь кольцо внутри. Его передвигаем при помощи зубила.

Съемником отпрессуйте шарикоподшипник.

Плоскости зачистите для запрессовки нового шарикоподшипника.

Поверхность кольца снаружи смажьте моторным маслом.

Проведите монтаж шарикоподшипника в кулак поворота при помощи съемника.

Вставьте стопорное кольцо.
В дальнейшем сборку проведите в порядке обратном данному.

Подробнее о достоинствах обновленного Hyundai Accent

Если учесть тот факт, что вышеуказанные неприятные моменты остались в прошлом, то в копилке данной модели остались только плюсы.

Основные аргументы в пользу авто

1. Самым очевидным является уровень цен на различные модификации автомобиля. Даже при базовой комплектации, он может похвастаться довольно широким списком оснащения, который с легкостью можно расширить путем включения дополнительных опций.
2. Силовые агрегаты, в сравнении с конкурентами, отличаются большей мощностью и экономичностью. Модель получилась достаточно резвой, демонстрируя при этом неплохие результаты расхода топлива.
3. Являясь представителем бюджетного сегмента, авто выглядит достаточно свежо и эффектно — о серой безликости, которой характеризовалось предыдущее поколение можно смело забыть.
4. Применяемые материалы отделки приятно выглядят, на ощупь соответствуют визуальным ощущениям, а качество сборки не вызывает никаких нареканий.
5. Accent — обладатель лучшей в классе грузоподъемностью, его габариты обеспечивают комфортное передвижение.

Недостатки ходовой частиНедостатки ходовой части

Последовательность действий при замене передних амортизаторов своими руками

Замена амортизационной стойки

Перед началом проведения работ нужно подготовить необходимый инструмент и позаботиться о безопасности работ, полностью обездвижив автомобиль. При замене амортизационной стойки его нужно надежно зафиксировать на ровной площадке, а сами работы проводятся в такой последовательности.

1. Обеспечить доступ к верхнему концу стойки из салона.
2. Снять заднее колесо.
3. Отсоединить крепление штока амортизатора. Здесь потребуется рожковый ключ на 19 и на 17 и ключ для удерживания штока от проворачивания на 6.
4. Высвободить амортизатор от крепления к стойке ключом на 17.
5. Высвободить три гайки ключом на 12 верхнего крепления стойки.
6. Снять датчик вращения колеса.
7. Снять амортизационную стойку целиком, опуская ее вниз.

Работы по снятию пружины амортизатора нужно проводить, используя столярные тиски и подходящее устройство для сжатия пружины. Когда пружина будет демонтирована, следует произвести оценку ее состояния. Не должно быть следов коррозии, трещин, признаков деформации или проседания.

Теперь появляется возможность снять все защитные резиновые детали, которые обязательно нужно проверить на отсутствие повреждений. После извлечения амортизатора следует оценить его поверхность на отсутствие масляных подтеков. Проверяют состояние зеркальной поверхности штока, плавность его движения, оценивают тугость и равномерность выхода и входа. Если наблюдаются отклонения от нормальной работы, проводят его замену.

При замене амортизатора нужно иметь в виду, что в случае необходимости замены одного из них приобретают пару. Замена для задней подвески одного амортизатора не позволит каждому из них выработать свой ресурс. Кроме того, подбирают амортизаторы одной жесткости и от одного производителя. Половинчатая установка может повлечь за собой дополнительные расходы, когда начнется повышенный износ резины или быстро выйдут из строя другие детали подвески.

Работы по монтажу амортизационной стойки проводят в обратной последовательности. При необходимости снятия продольного рычага задней подвески Хендай Акцент, машину потребуется установить на подъемнике или над смотровой ямой. Далее работы проводим в такой последовательности:

• ключом на 12 освобождаем кронштейн держателя троса ручного тормоза;
• двумя накидными ключами на 17 отворачиваем болт крепления рычага и извлекаем болт, помогая при этом «мягким» пробойником;
• отворачиваем крепление рычага к кулаку и высвобождаем рычаг.

Выбор амортизаторов

К выбору задних стоек стоит подойти тщательно, поскольку именно на них идет нагрузка при перевозку грузов, а также поглощение плохого дорожного покрытия, которое достаточно часто встречается на просторах страны.

Оригинал

Артикулы амортизатора и его элементов:

1. Амортизатор — 55310-1C200. Стоимость 5000 рублей.
2. Втулка — 55315-07000
3. Подушка верхняя — 55323-07000
4. Подушка нижняя — 55324-07000
5. Буфер — 55326-1С000
6. Пыльник штока — 55370-1С000

Аналоги

Кроме оригинальных деталей, также существует ряд аналогов, которые сертифицированы и рекомендованы для применения для семейства автомобилей Акцент

Наименование производителя	Каталожный номер	Цена в рублях
Meyle	37-26 725 0000	2500
Japko	MJHY021	2500
Toko	T3203005 AUTOX	2500
Monroe	G21659	2500
KYB (Kayaba)	343398	2500
Fenox	A22382	2500
SACHS	313 454	3000
Doda	1060170027	3000
Monroe	21659	3000
LYNXauto	G12413LR	3000
Al-ko	103463	3000
TRW	JGT554T	3500
Mapco	40536/2	3500
Bilstein	19-151793	4000

Замена амортизационной стойки

Перед началом проведения работ нужно подготовить необходимый инструмент и позаботиться о безопасности работ, полностью обездвижив автомобиль. При замене амортизационной стойки его нужно надежно зафиксировать на ровной площадке, а сами работы проводятся в такой последовательности.

1. Обеспечить доступ к верхнему концу стойки из салона.
2. Снять заднее колесо.
3. Отсоединить крепление штока амортизатора. Здесь потребуется рожковый ключ на 19 и на 17 и ключ для удерживания штока от проворачивания на 6.
4. Высвободить амортизатор от крепления к стойке ключом на 17.
5. Высвободить три гайки ключом на 12 верхнего крепления стойки.
6. Снять датчик вращения колеса.
7. Снять амортизационную стойку целиком, опуская ее вниз.

Работы по снятию пружины амортизатора нужно проводить, используя столярные тиски и подходящее устройство для сжатия пружины. Когда пружина будет демонтирована, следует произвести оценку ее состояния. Не должно быть следов коррозии, трещин, признаков деформации или проседания.

Теперь появляется возможность снять все защитные резиновые детали, которые обязательно нужно проверить на отсутствие повреждений. После извлечения амортизатора следует оценить его поверхность на отсутствие масляных подтеков. Проверяют состояние зеркальной поверхности штока, плавность его движения, оценивают тугость и равномерность выхода и входа. Если наблюдаются отклонения от нормальной работы, проводят его замену.

При замене амортизатора нужно иметь в виду, что в случае необходимости замены одного из них приобретают пару. Замена для задней подвески одного амортизатора не позволит каждому из них выработать свой ресурс. Кроме того, подбирают амортизаторы одной жесткости и от одного производителя. Половинчатая установка может повлечь за собой дополнительные расходы, когда начнется повышенный износ резины или быстро выйдут из строя другие детали подвески.

Работы по монтажу амортизационной стойки проводят в обратной последовательности. При необходимости снятия продольного рычага задней подвески Хендай Акцент, машину потребуется установить на подъемнике или над смотровой ямой. Далее работы проводим в такой последовательности:

• ключом на 12 освобождаем кронштейн держателя троса ручного тормоза;
• двумя накидными ключами на 17 отворачиваем болт крепления рычага и извлекаем болт, помогая при этом «мягким» пробойником;
• отворачиваем крепление рычага к кулаку и высвобождаем рычаг.

Как выбрать амортизаторы для Hyundai Accent?

Передвигаясь по бескрайним просторам наших дорог, каждому автолюбителю, наверное, приходилось сталкиваться с моментом, когда качество дорожного покрытия, на определенных участках, просто отвратительное. Колдобины, ямы, кочки и выбоины способны изрядно подпортить настроение любому водителю. Но, несмотря на качество дорожного покрытия, основную роль, в обеспечении динамичного и плавного движения вашего автомобиля, будут играть исправность амортизаторов и мягкость подвески.

С завода-изготовителя на автомобилях марки Hyundai Accent предусмотрена установка мягкой подвески, что способствует ведению машины при повороте, сильным кренам и раскачке при передвижении. Как же подобрать амортизаторы для своего автомобиля, чтобы снизить негативное влияние слишком мягкой подвески?

При выборе амортизаторов для модели Hyundai Accent, следует уточнить, какой тип вас больше устроит. Будет амортизатор газовым или масляным, решение за вами. Гидравлические, или масляные амортизаторы способны лучше гасить колебания при поездкам по неровной дороге, характеризуются мягкостью в работе. Газонаполненные амортизаторы будут более жесткими, но при этом срок их службы значительно превышает срок службы гидравлических амортизаторов. При выборе газовых амортизаторов учтите, что это может отразиться на изменениях в жесткости кузова вашего автомобиля.

Итак, выбор при покупке амортизаторов для Hyundai Accent будет абсолютно индивидуален для каждого владельца, но помните, что оригинальные запчасти всегда отличаются своим качеством и надежностью. Стоит заметить, что на автомобилях завода «Тагаз», выпускаемых с 1999 года по окончании выпуска, амортизаторы не менялись. Аналогичные оригинальным амортизаторам будут стойки других производителей, которые не будут уступать по качеству и исполнению. Здесь вам может потребоваться совет специалиста или отзыв опытного автолюбителя. Обратитесь за помощью в выборе в специализированный магазин, посоветуйтесь с друзьями и знакомыми автолюбителями, а так же можно получить много отзывов и рекомендаций при обсуждении на форумах в интернете.

Многие опытные владельцы автомобилей предпочитают прокачивать амортизаторы перед установкой. Это очень правильный подход, прокачка требуется амортизаторам перед началом установки и перед тем, как ввести их в эксплуатацию, для избавления от лишнего воздуха, образовавшегося во внутренней гильзе. Чтобы избежать, при дальнейшем использовании амортизаторов, стуков, шумов и возможного заклинивания клапанного механизма, необходимо прокачивать их перед установкой два-три раза.

После замены амортизаторов и пружин вы сможете ощутить все изменения, почувствуете как легко и комфортно стало управление вашим Hyundai Accent, подвеска останется мягкой, но уже не позволит автомобилю крениться, и не будет уводить на поворотах.
