Как выставить метки ГРМ 409 УАЗ Патриот
Само выставление меток ГРМ происходит после того, как механизм будет собран. Предварительно цепь, металлические шестерни и другие детали смазываются моторным смазывающим средством.
В первую очередь прессуется шестеренка на коленчатый вал. Это обязательное условие. Потом проворачивают коленчатый вал до тех пор, пока метка на нем не встретится с меткой блока цилиндров. Первый цилиндр должен находится в верхней мертвой точке. Коленвал вращается по часовой стрелке. С помощью индикатора определяют правильное расположение меток.
Где расположена цепь

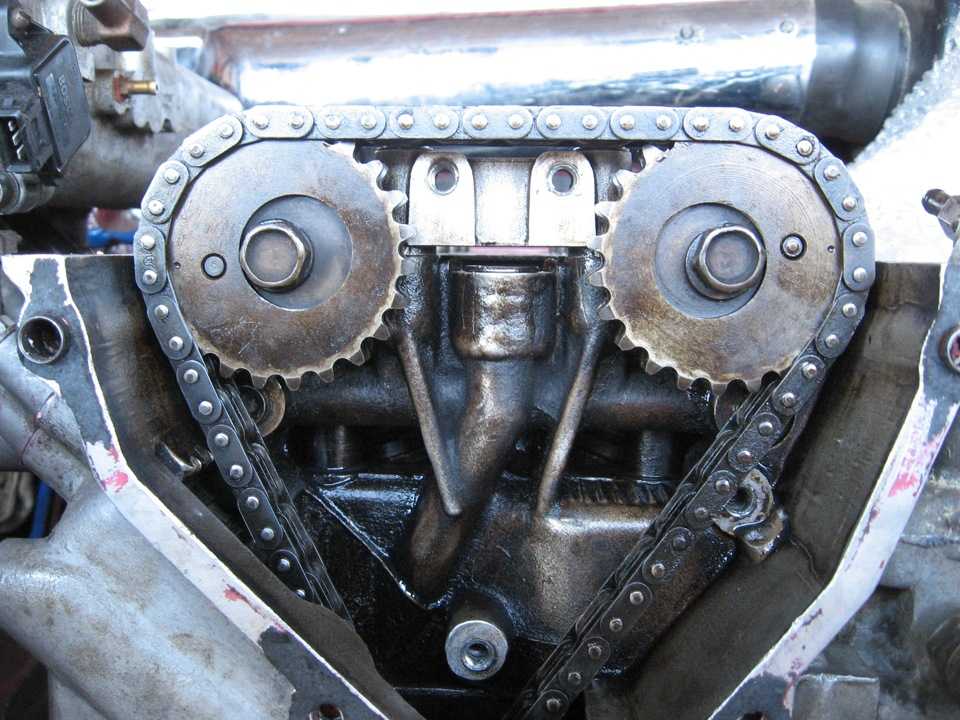

Одна цепь ГРМ находится вверху газораспределительного механизма, вторая – внизу. Такое расположение цепей ГРМ на ЗМЗ 409 позволяет добиться оптимальной работы силового агрегата.
Если не следить за чистотой натяжителей и успокоителей, то это приведет к тому, что цепь будет проскакивать через зубцы. К тому же через 80 000 километров устройство имеет свойство растягиваться.
Признаки поломки газораспределительного механизма
Признаками поломки газораспределительного механизма являются следующие симптомы:
- снижение мощности движка;
- выстрелы в глушитель;
- появление шумов;
- работа с перебоями;
- провалы в работе холодного движка.
Если вы заметили вышеописанные симптомы, то следует обратиться в сервис-центр для выявления проблемы и решения ее.
Установка распредвалов по меткам
Чтобы установить распредвалы по меткам, необходимо сделать следующее:
- После того как установят поршень первого и четвертого цилиндра в ВМТ, вращают шкив распредвала.
- Вначале находят положение, когда между кулачком распредвала и толкателем клапана четвертого цилиндра можно вставить тонкий щуп.
- Затем вращают распределительный вал в другую сторону до тех пор, пока не удастся сделать описанное в третьем пункте.
- Эти же действия проводят с выпускным валом.
Похожая статья Какой двигатель лучше поставить на Газель
Необходимо поймать идеальную фазу, чтобы подача смеси и ее выхлоп происходили без задержек или опережений горючего, воздуха или масла.
Теперь поговорим о том, какой должна быть идеальная фаза.
Идеальная фаза
Идеальная фаза помогает добиться максимальной мощности движка. Работа силового агрегата будет эластичной как на малых, так и на больших оборотах. Расход горючего в результате правильного выставления меток ГРМ понизится. К тому же идеальная фаза увеличит срок службы силового агрегата.
Метки ГРМ и затяжка
После установки меток ГРМ на двигателе проводят затяжку звездочек, распредвалов. Затяжка должна производится с помощью динамометрического ключа. Сила, с которой опытный механик затягивает болты, равна указанной в мануале к двигателю.
Болты на крышках затягиваются с силой 1 кгс/м. Это тоже является обязательным условием при затяжке.
Окончательный демонтаж цепи привода
Дальнейшие действия по снятию цепи привода механизма газораспределения на моторе Газели выглядят таким образом:
- Выкручиваете крепления гидравлического натяжителя. Доставать нужно два элемента — верхний и нижний. Снимаются они одинаково.
- Извлекаете корпус натяжителя.
- Снимаете крышку, которой прикрыта цепь. Для этого выкручиваете 7 болтов крепления. Старайтесь не разрушить сальник на коленчатом валу и прокладку головки блока.
- После выкручивания болта верхнего гидронатяжителя нужно снять рычаг и звездочку.
- Снимите успокоитель цепи.

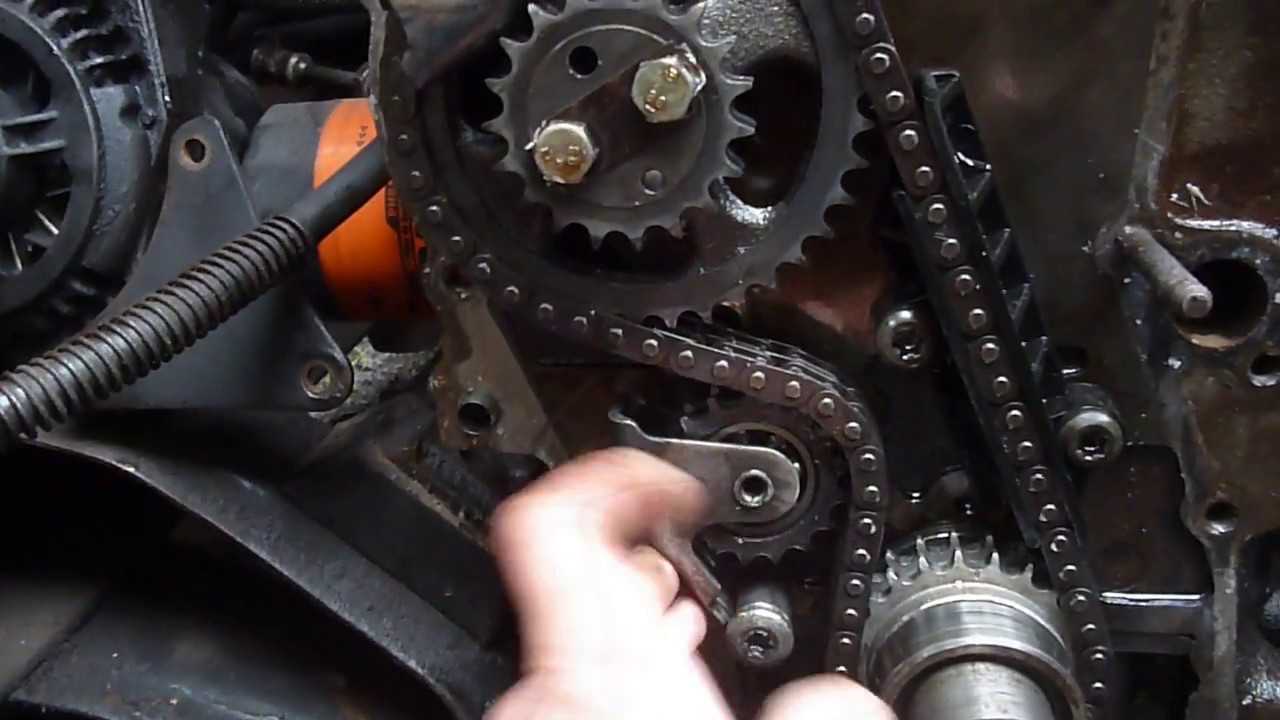

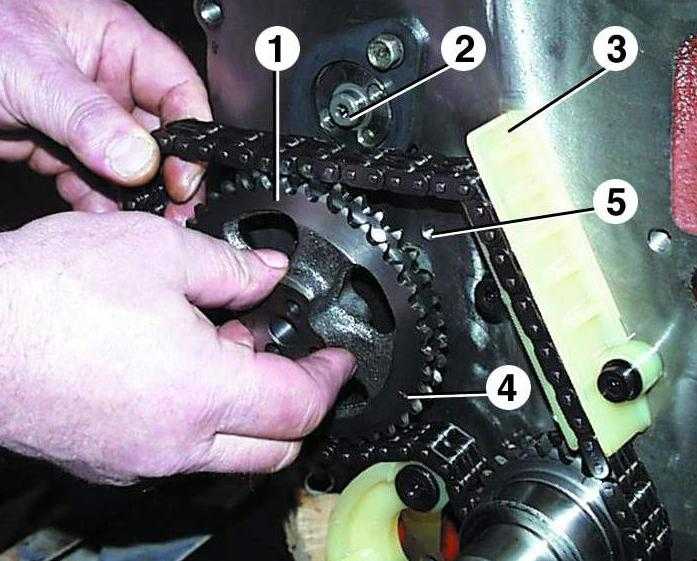

- Выкрутите болты крепления шестерни к фланцу распределительного вала (всего их на двигателе ЗМЗ-406 два).
- Отогните стопорную пластину, при этом нужно удерживать промежуточный вал системы зажигания от проворачивания.
- Устанавливаете отвертку, с ее помощью вынимаете шестеренки и нижний край цепи.
При возникновении трудностей нужно убрать уплотнитель из резины, который находится между втулкой и шестеренкой. Демонтаж второй шестерни производится только при помощи двухлапового съемника.
Установка распредвалов змз 406, засада
В 2015-16 году северный пушной зверек подкрался оттуда, откуда никто не ждал. На двигателях с завода стали появляться распредвалы с профилем кулачка, к которому не подходит профиль ни инжекторного, ни карбюраторных валов. Никаких внятных объяснений ни от заводчан, ни на форумах я не увидел. Можно предположить два развития событий. Первый вариант, это какая-то массовая партия «левого производителя». Второй вариант – сбившийся или сработавшийся копир на заводе. Ничегошеньки поделать с этим нельзя, «за неименеем гербовой, пишем на простой». С данными распредвалами, точная установка возможна только по трем индикаторам.
Что делать сорвало резьбу под болтом подушки?
Что делать, можно плакать но слезами не исправишь, можно нарезать резьбу крупней, а можно углубить резьбу и нарезать резьбу глубже, мне этот вариант больше нравиться, но нужно и подобрать и длинней болт. Болт можно взять длинней и обрезать его до нужного размера.
Фото. Углубляем отверстие под болт.
В 406 головке есть особенность, отверстие что ближе к центру можно сверлить насквозь, а по краям глубже на десять-одиннадцать миллиметров так как если сверлить глубже можно повредить канал давления масла. Либо в крайних отверстиях нарезать резьбу крупней. Родная резьба стандарт М8.
Фото. Метчик для нарезания резьбы в головке.
Сборка 406 ЗМЗ, ремонт головки. Видео.
Горобинский С.В.
Характерные неисправности
Обычными поломками движка ЗМЗ 406 являются:
- перегрев мотора ЗМЗ. Причинами перегрева становятся неисправный термостат. Забитый теплообменник тоже может заставлять мотор перегреваться, так как масло не может нормально циркулировать по системе и охлаждать работающие механизмы внутри конструкции;
- повышенный расход смазывающего средства ЗМЗ. Износились маслосъемные кольца и сальники клапанов. Бывает так, что протекает крышка лабиринтного маслоотражателя. Понадобится демонтировать ее и промазать герметиком;
- умирающие катушки зажигания создают провалы в тяге. Частая проблема движков ЗМЗ;
- агрегат троит. Дело в свечах и катушках.
Выше перечислены частые неисправности движка ЗМЗ в общем. Давайте посмотрим какие поломки бывают.
Теория
Все 16-клапанные двигатели отличаются одной особенностью – необходимо ОЧЕНЬ точное выставление фаз. Для этой операции необходимо два инструмента – индикатор ВМТ и фазометр. Иногда на сайтах встречается народное название – транспортир для распредвалов. Для более сложных настроек и совсем нестандартных распредвалов подобные инструменты уже не прокатывают. Необходима работа с тремя индикаторами. Но мы говорим о стандартном двигателе. В вариантах Евро-0 и Евро-2, все можно было настроить вообще без приборов, но это не наши методы работы. Как говорил герой одного фильма: работа проделана большая, но так дальше продолжаться не может. Когда я начинал работать с двигателями данного семейства, честно говоря не ожидал, что они окажутся такими капризными в настройке, особенно в модификация евро-3, евро-4. Самая популярная операция на сегодняшний день, как я ее называю, это тюнинг-лайт. Комплекс работ в себя включает: замену гидрокомпенсаторов, свечей, роликов, ремня и правильная установка распредвалов змз 406, 405, 409.
Закончили осмотр, приступаем к силовым упражнениям
Для начала снимаем защиту двигателя и брызговик. Сливаем антифриз и масло из двигателя. Снимаем верхний патрубок радиатора.
Отсоединяем все мешающие патрубки.
Убираем в сторону жгут проводов. Запоминаем или зарисовываем расположение разъемов на катушках зажигания.
Головкой на 12 отворачиваем восемь болтов по кругу держащих клапанную крышку и снимаем последнею.
Пока натянут сервисный ремень, ослабляем три болта на 10 шкива помпы.
Ослабляем болт на 13, натяжного ролика и откручивая болт на 10 ослабляем натяжение ремня вспомогательных агрегатов.
Снимаем сервисный ремень, ролик и шкив насоса охлаждающей жидкости.
Отворачиваем четыре винта верхней крышки ГРМ и снимаем последнею.
Снимаем генератор вмести с треугольной пластиной.
Откручиваем болт на 10 датчика положения коленвала.
Убираем датчик в сторону, что бы не мешал.
Головкой на 36 за болт шкива проворачиваем коленчатый вал по часовой стрелки до момента, когда метки на распределительных валах будут указывать на верхнею мертвую точку.

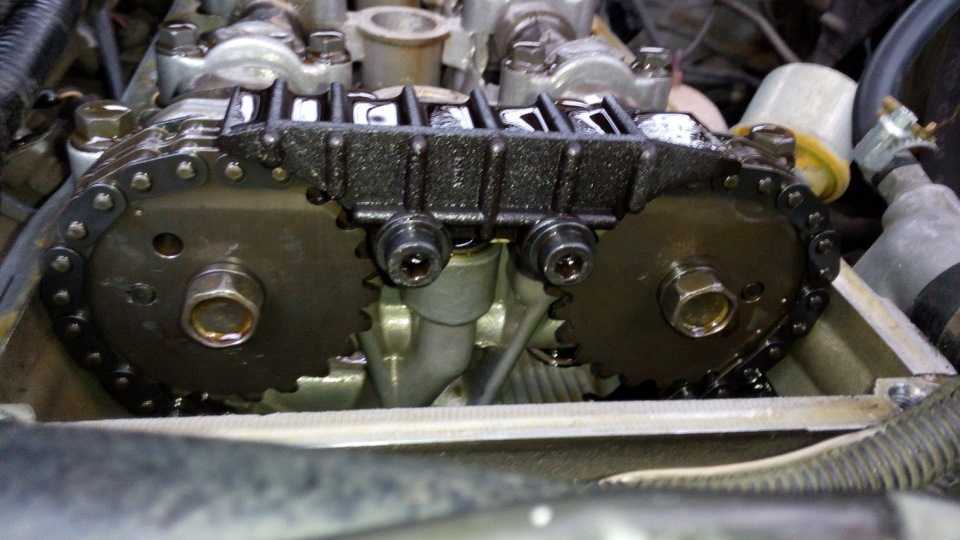

Метка на распредвале впускных клапанов должна оказаться на уровне верхней кромки головки блока цилиндров.
Аналогично для распредвала выпускных клапанов.
Откручиваем болт шкива коленчатого вала, предварительно застопорив коленвал. Для этого, помощник в салоне включает пятую передачу и изо всех сил жмет на тормоз, а мы в это время легким движением руки с использованием метровой трубы и головки на 36 отворачиваем болт. Снимаем шкив коленвала, придется помучится, поскольку сидит на валу он плотно.
Ослабляем хомуты патрубков помпы.
Шестигранником на 6 откручиваем четыре винта с передней стороны помпы и ключом на 12 один с задней стороны и снимаем насос охлаждающей жидкости.
Откручиваем два болта крышки верхнего гидронатяжителя. Поскольку натяжитель в разряженном состояние он будет давить на крышку, придерживаем ее что бы не выскочила.
Снимаем крышку и сам гидронатяжитель.
Аналогично и нижнем.
Откручиваем шесть болтов на 14 усилителя и снимаем его. Под ним спрятались гайки крепления масленого поддона.
Шестигранником откручиваем оставшиеся винты передней крышки ГРМ (5 штук), а так же все что держит масленый поддон (11 винтов и 4 гайки).
Поддон опускается вниз примерно на два сантиметра, дальше не дает балка. Но это хватает что бы вытащить старую прокладку и вспоминая добрыми словами инженеров из Горькова отчистить прилегающие поверхности перед установкой новой прокладки.
Вот такая страшная картина предстает перед нашим взором.
Теперь снимаем нижнею крышку ГРМ.
Шестигранником откручиваем винты верхнего успокоителя и снимаем его.
Аналогично со вторым. Снимется он вместе с цепью.
На распределительных валах есть специальный квадрат под ключ на 30, для того что бы можно было держать валы при откручивании болта звездочки. Ключом на 30 держим валы и на 17 откручиваем звездочки распредвалов.
Снимаем звездочки распределительных валов и цепь с успокоителем.
Шестигранником отворачиваем крепление натяжителя цепи и снимаем его. Аналогично с нижнем.
Отгибаем края стопорной пластины и ключом на 12 отворачиваем болты крепления звездочки промежуточного вала. Снимаем ее вместе с цепью. После чего шестигранником откручиваем два болта нижнего успокоителя и снимаем его.
Снимаем стопорное кольцо и звездочку коленчатого вала. На фото кольцо немного сдвинуто для наглядности.
Для этого лучше всего подойдет двулапый съемник.

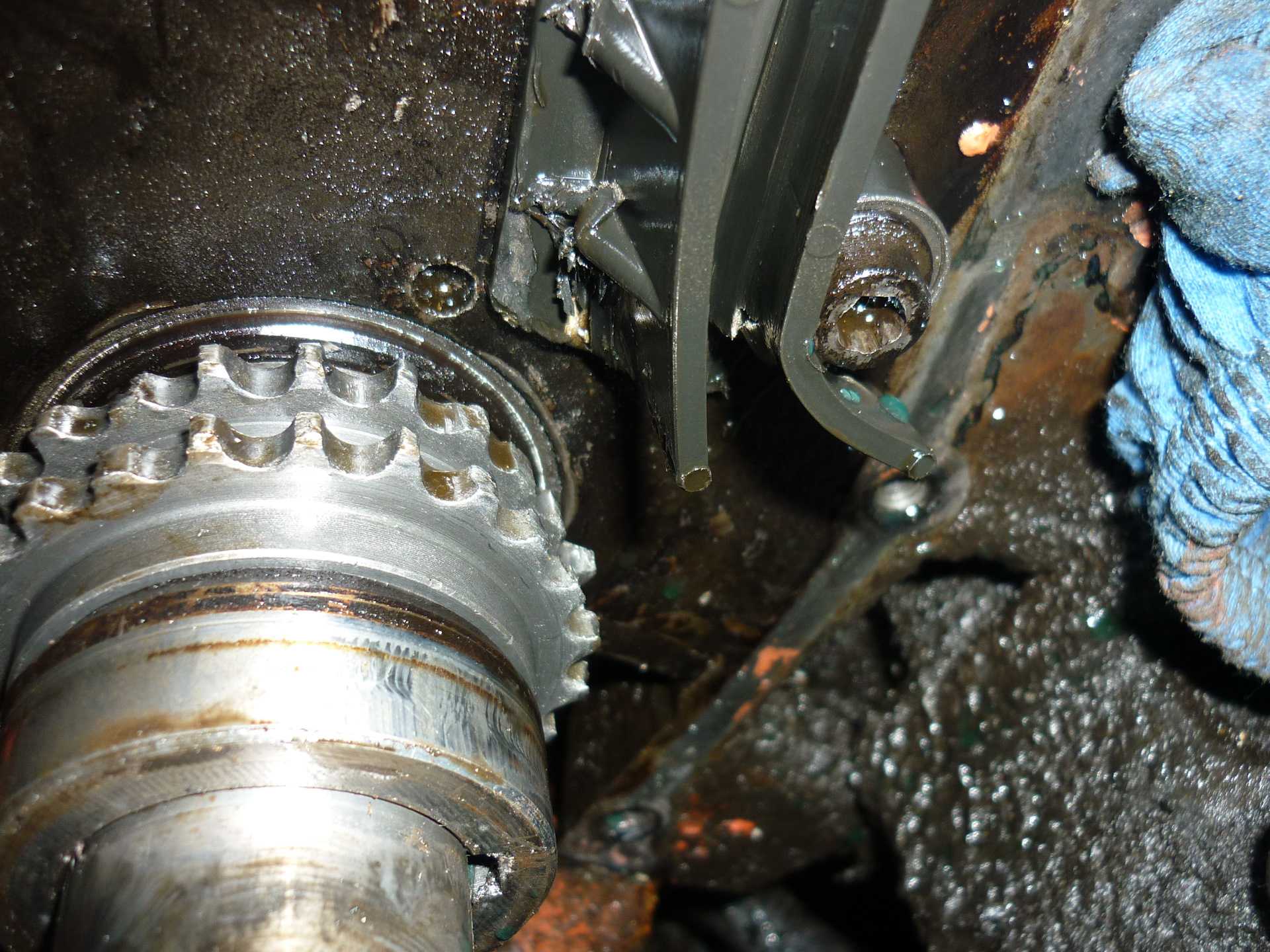

А вот и секрет почему мы меняем комплектом. Если посмотреть на звездочки сразу видно разницу, так что старая цепь не подойдет под новые звезды и наоборот.
Теперь, когда все что нам мешало демонтировано можно отмыть все снятые детали и блок цилиндров, хотя бы спереди.
Как выставить метки ГРМ 406
Теперь поговорим о выставлении меток в газораспределительном механизме. Необходимо приподнять над землей правое колесо домкратом. Это нужно для того, чтобы свободно вращать распредвалы до отметок, которые понадобятся для выставления фаз подъема и отпуска клапанов.
Чтобы выставить метки ГРМ, делают следующее:
- Отметку находят на шкиве коленчатого вала.
- На корпусе силового агрегата также ищут метку.
- Затем поворачивают поднятое колесо и совмещают обе риски.
- Теперь демонтируют заглушку маховика и находят риску.
- Делают так, чтобы она совпала с отметиной на корпусе силового агрегата.
После того, как все риски выставлены в нужном направления, монтируют мотор в обратном порядке.
Где расположена цепь
В моторе газели цепь располагается спереди силового агрегата. Однако в двигателях, например, немецкого производства, ее можно встретить и сзади. Поэтому все зависит от производителя. Куда он цепь поставит, там она и будет работать.
Признаки поломки газораспределительного механизма
Признаками поломки газораспределительного механизма являются:
- понижение мощности силового агрегата;
- стук в головке блока цилиндров. Эти два признака свидетельствуют о проблемах с тепловыми зазорами клапанов, неисправности гидрокомпенсаторов;
- выстрелы в глушитель. Говорит об износе шкива коленчатого вала;
- синий дым из выхлопной трубы, снижение уровня смазывающего средства мотора. Значит износились колпачки, направляющие втулки, клапаны;
- детонационные стуки, работа мотора с перебоями свидетельствуют о использовании бензина низкого качества, который приводит к нагару на клапанах и выходу из строя ГРМ.
Если вовремя не исправить эти проблемы, то потребуется капитальный ремонт мотора. Со стороны автовладельца будут большие денежные затраты.
Однако этого можно избежать заменой цепи и профилактическим обслуживанием двигателя ЗМЗ 406. Правильная установка меток способствует исправной работе мотора на протяжении всего жизненного ресурса силового агрегата.
Установка распредвалов по меткам
О том, как правильно устанавливать метки, я уже писал в начале этого одного большого блока. Единственное дополню, что установка метки ГРМ считается законченной, когда звездочка распределительного вала стоит ровно. А вот отметина на шкиве коленчатого вала должна уходить немного вперед.
Подобное расположение даст мотору одинаковую тягу во время работы силового агрегата. Поэтому опытные механики советуют не пренебрегать подобной процедурой.
Идеальная фаза
Выставление меток, если существует расхождение между отметками звездочки и шкива в один зуб, невозможно. Опытные механики сразу скажут, что цепь ослаблена. А значит, что либо ремень неисправен, либо проблема с натяжителями детали. Следует проверить.

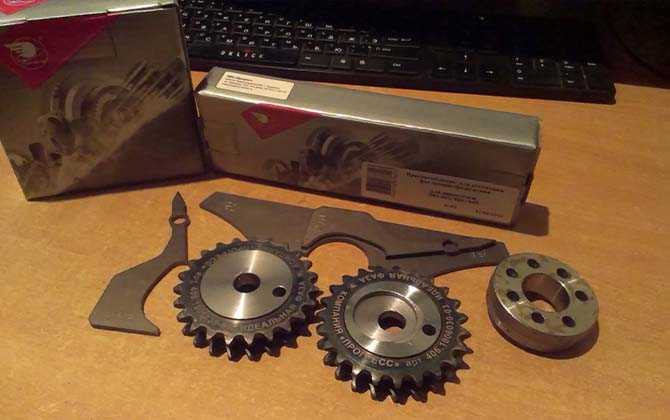

Эксплуатация разрезной звезды позволяет получить идеальную фазу с совершенным расположением меток. Поэтому опытные механики порой используют ее взамен обычной зубчатой звезды.
Метки ГРМ и затяжка
Установки меток должны проводится строго по тому, как указано в мануале двигателя. А сила затяжки должна соответствовать цифрам, которые указаны в книжке по эксплуатации движка. Не рекомендуется изобретать что-то свое.
Затягивать все болты только динамометрическим ключом. Иначе можно перетянуть или недотянуть болты на движке, что приведет к аварийной ситуации.
Характерные неисправности
При несоответствии тепловых зазоров норме в определенной фазе открытие и закрытие клапанов будет происходить неправильно, что становится причиной поломки гидрокомпенсаторов. Одновременно с этим происходит сильный износ шестерни на коленчатом и распределительных валах. В результате потребуется проводить ремонт мотора, заменять большую часть элементов.
При установке меток ГРМ на двигателе ЗМЗ-406 важно соблюдать все правила. Только в этом случае работа газораспределительного механизма будет происходить в нормальном режиме, клапаны открываться и закрываться начнут синхронно, своевременно производя впрыск топлива и выброс продуктов горения. Старайтесь своевременно производить натяжение цепи, следите за ее состоянием
Периодичность проведения обслуживания не реже чем раз в 80 тыс. км. пробега
Старайтесь своевременно производить натяжение цепи, следите за ее состоянием. Периодичность проведения обслуживания не реже чем раз в 80 тыс. км. пробега.
Чем дольше происходит эксплуатация автомобиля, тем сильнее растягивается цепь. На ЗМЗ-406 ресурс ее составляет не более 20 тыс. км. пробега. Если вдруг появились симптомы поломок, нужно произвести ремонт системы газораспределения, заменить изношенную цепь и успокоитель.
Как устроен ГРМ Патриота

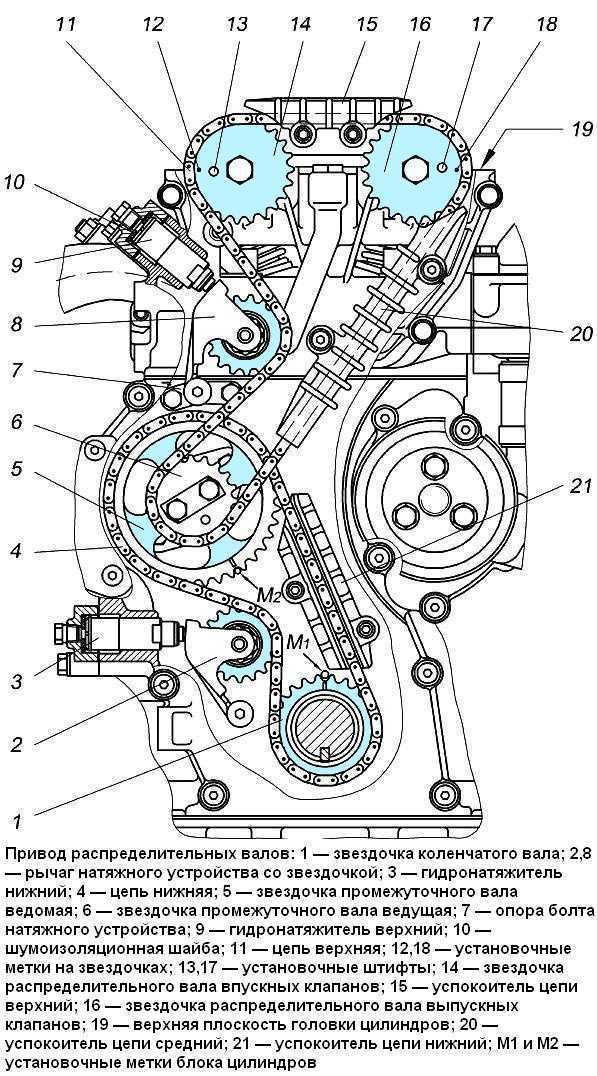

ГРМ ЗМЗ-409 состоит из элементов:
- шестеренка коленвала;
- башмак натяжения цепи из пластика;
- гидравлический натяжитель;
- «верхняя» цепь;
- ведомая шестеренка промвала;
- малая ведущая шестеренка промвала;
- опора болта башмака;
- второй башмак натяжения;
- второй гидравлический натяжитель;
- шайба подавителя шума;
- «нижняя» цепь;
- спецметка на зубчатом колесе;
- штифт;
- «звездочка» впускных клапанов на распредвале;
- верхний «успокоитель»;
- «звездочка» выпускных клапанов распредвала;
- вторая метка на зубчатом колесе;
- средний и нижний «успокоители»;
- M1, M2 — наглядные метки на блоке цилиндров.
Как правильно выставить метки ГРМ на двигателе ЗМЗ 406?
Шаг 1: Подготовка
Перед выставлением меток ГРМ, необходимо проверить состояние ремней и роликов, если они вышли из строя, они должны быть заменены перед началом работы. Также, убедитесь, что вы используете правильный инструмент для выставления меток ГРМ.
Шаг 2: Определение положения поршня
С помощью специального штифта или ключа, определите положение поршня в цилиндре. Это позволит избежать ошибок при установке меток грм.
Шаг 3: Выставление меток
Выставьте метки ГРМ в соответствии с рекомендациями производителя
Обратите внимание на инструкцию и следуйте ей, чтобы получить точный результат
Шаг 4: Проверка и резка натяжного ролика
Проверьте полное совпадение всех меток. Если все метки совпадают, затяните натяжной ролик в соответствии с рекомендациями производителя.
Шаг 5: Проверка работоспособности двигателя
После установки меток грм, запустите двигатель и проверьте его работоспособность. Если двигатель работает нормально, метки грм были установлены правильно.
Установка меток грм змз 406 показать наглядно
Привет! Сегодня поговорим на тему как выставлять метки на двигателе змз 406 и модификациях. В каких случаях нужны метки? На двигателе семейства змз установлены гидрокомпенсаторы и катушки зажигания, значит настройку клапанов и зажигания производить не нужно и в этом случае метки грм змз нам не нужны, остается только одно, это система грм и в этом случае мы меняем весь комплект, либо только звезды распредвала, рекомендую установить разрезные звезды, удобнее и легче выставлять фазы. Способов выставления метки достаточно большое, тут нужно для начала разобраться в каком состоянии у вас двигатель и шкив коленвала. Начнем о каждом способе по порядку, так будет удобнее проверить эти способы и не замешать всё в кашу.
Выставление метки по шкиву
Если меняем только звезды распредвала соответственно низ мы не разбираем и нижнюю метку коленвала выставляем по шкиву, на передней крышке имеется буртик, а на шкиве есть риска. Совмещаем как на фото.
Проверка демпфера
Этот способ подходит только в том случае если у вас нормальный шкив и демпфер еще не провернуло. Как проверить что демпфер не провернут и мы совмещаем метки правильно? Отчитываем 15 зубьев и совмещаем метку на передней крышке промеж 15 и 16 зуба. Смотрите на фото:
И так в низу метку мы совместили и теперь переходим к верхней части, установка меток грм змз на звездочках распредвала. Как мы знаем звезды бывают просты и разрезные.
Установка меток на звёздах распредвала
Установка меток на простых звездах распредвала: На практике в 95% случаях приходилось сверлить звездочки по кондуктору и правильно выставлять метки так что бы метка ( маленькая тычка ) на звездочке совпала с головкой цилиндров. Смотрите на фото:
Задача облегчается когда у вас разрезные звезды и теперь не нужно совмещать метки и сверлить, а надо лишь правильно выставить распредвал. Если мы стоим лицом к двигателю то на правом распредвале нужно выставить 19 градусов, а на левом 20 градусов. Смотрите на фото:
После выставления градусов распредвала, затягиваем и ставим натяжитель цепи, прокручиваем двигатель и проверяем метки еще раз, если все совпадает, смело собираем двигатель и наслаждаемся ездой.
Метка звезды коленвала
Когда меняем комплект грм целиком то обратите внимание на нижнюю звездочку, на ней установлена метка( риска) при установке совместите эту риску с меткой на двигателе. Смотрите на фото:
Выставление метки промвала
Промежуточная звезда так же выставляется по метке, но как показывает практика, роли никакой она не играет и зачем она там нужна не понятно. Самое главное совместить нижнюю и верхние метки.
У нас есть качественные разрезные звезды распредвала и комплекты грм ЖМИ НА КАРТИНКУ
Мы всегда готовы проконсультировать и помочь, телефон для связи: 8-963-054-52-27
Особенности конструкции
Двигатель ЗМЗ406 – это мотор с четырьмя цилиндрами и 16-ью клапанами. Выпускает моторы открытое акционерное общество «Заволжский моторный завод». Предназначен для установки в легковые транспортные средства и микроавтобусы. Серийно стал выпускаться только с 1997 года, хотя первые прототипы появились еще в 1992.
Блок цилиндров в моторе из чугуна для лучшей жесткости и надежности. Массы поршня и поршневого пальца уменьшены и вместе с коленвалом сделаны из качественного материала. Используются гидротолкатели клапанного механизма, благодаря чему не нужно регулировать зазоры.
Технические характеристики даны в таблице:
| Параметр | Значение |
| Год выпуска ЗМЗ | 97 – 08 |
| Система питания | Инжектор\карбюратор |
| Тип мотора | Рядный |
| Объем в литрах | 2,2 |
| Номинальный крутящий момент | 177 |
| Экологический класс | Евро 3 |
| Расход горючего на 100 км | 11,5 л |
| Расход масла на 1000 км | 100 гр |
| Замена масла | Через 7000 км |
| Жизненный ресурс | 300 000 |
Внимание! Технические характеристики ЗМЗ являются номинальными. Для каждой модификации необходимо смотреть книгу по эксплуатации. Замена ремня ГРМ ЗМЗ проводится один раз на 100 тысяч километров
Через каждые 30 тысяч километров необходимо контролировать состояние ГРМ. Порванная цепь может погнуть клапана. Тогда ремонт обойдется в несколько раз дороже, чем просто смена ремня ГРМ ЗМЗ
Замена ремня ГРМ ЗМЗ проводится один раз на 100 тысяч километров. Через каждые 30 тысяч километров необходимо контролировать состояние ГРМ. Порванная цепь может погнуть клапана. Тогда ремонт обойдется в несколько раз дороже, чем просто смена ремня ГРМ ЗМЗ.
5.6. Проверка и корректировка фаз газораспределения двигателя ЗМЗ – 409.10.
Если при корректировке фаз газораспределения требуется повернуть распределительный вал (валы) по ходу его (их) вращения (по часовой стрелке), то звездочку (звездочки) необходимо устанавливать на одно из дополнительных отверстий с плюсовым смещением, расположенное справа от заводского отверстия, если — против часовой стрелки, то звездочку (звездочки) устанавливать на одно из отверстий с минусовым смещением, расположенное слева от заводского отверстия. Выбор отверстия на звездочке, с необходимой величиной смещения, производится в зависимости от величины отклонения углового положения кулачка от номинального значения. При установке звездочки на дополнительное отверстие заводская установочная метка 1 на звездочке не будет совпадать с верхней плоскостью головки цилиндров. В качестве примера рассмотрим корректировку фаз газораспределения при показаниях стрелки шаблона 23° для кулачка впускного клапана и 16° для кулачка выпускного клапана. Данные значения углов превышают номинальные значения для впускного и выпускного кулачков на 3°, что больше допустимого отклонения ±2°. При данных показаниях углового положения кулачков и, учитывая, что при работе двигателя распределительные валы вращаются по часовой стрелке, наблюдая со стороны шкива коленчатого вала, начало открытия впускных и выпускных клапанов будет происходить с некоторым опережением от заводских значений фаз газораспределения. Для корректировки фаз, в этом случае,необходимо повернуть распределительные валы против часовой стрелки и при установке звездочек использовать дополнительное отверстие с минусовым угловым смещением, с величиной смещения 2°30′(первое отверстие, расположенное слева от заводского отверстия). Далее работу продолжить в следующей последовательности: 1. Провернуть ключом на «27» и установить распределительный вал выпускных клапанов так, чтобы стрелка шаблона находилась напротив метки транспортира 19°. 2. Накинуть цепь на звездочку и сориентировать ее первое дополнительное отверстие, расположенное слева от заводского отверстия, так, чтобы оно находилось перед штифтом распределительного вала, а ведущая ветвь цепи (в районе среднего успокоителя) была натянута. Для установки звездочки на фланец и штифт распределительного вала слегка повернуть распределительный вал ключом за четырехгранник по часовой стрелке. После установки звездочки поворотом распределительного вала против часовой стрелки натянуть ведущую ветвь цепи, при этом стрелка шаблона, установленного на кулачок, должна показывать 19°±2°. 3. Установить распределительный вал впускных клапанов так, чтобы стрелка шаблона находилась напротив метки транспортира 20°. 4. Установить звездочку на распределительный вал впускных клапанов так же, как звездочку распределительного вала выпускных клапанов, использую то же дополнительное отверстие. При этом при натянутой ведущей ветви цепи (в районе верхнего успокоителя) стрелка шаблона, установленного на кулачок, должна показывать 20°±2°. 5. Предварительно завернуть болты крепления звездочек (ключ «12»). 6. Разобрать и собрать («зарядить») гидронатяжитель, установить его в отверстие головки цилиндров, закрыть крышкой. 7. Нажав отверткой на плунжер гидронатяжителя со стороны пяты рычага натяжного устройства, привести гидронатяжитель в рабочее состояние («разрядить»). 8. Проверить правильность установки фаз газораспределения, повернув коленчатый вал по ходу вращения на два оборота и совместив метки на шкиве-демпфере и крышке цепи. Проверку произвести с помощью транспортира и шаблона кулачка, как описано выше. Стрелка шаблона, установленного на впускном кулачке, должна показывать 20°±2°, а на выпускном кулачке-19°±2°. Если это условие не выдерживается, необходимо повторить установку фаз газораспределения. 9. Завернуть и затянуть болты крепления звездочек распредвалов окончательно моментом 5,6 — 6,2 кгс·м. 10. Установить верхний и средний успокоители цепи, завернув и затянув болты крепления моментом 2,0 — 2,5 кгс·м (ключ «6» для болтов с шестигранным углублением под ключ, ключ динамометрический с головкой «6»). 11. Произвести дальнейшую сборку двигателя в обратном порядке.
Источник
Замена цепи ГРМ
Схема разборки мотора, установки меток ГРМ и обратной сборки во многом схожа с демонтажом и монтажом инжекторного двигателя внутреннего сгорания модификации ЗМЗ 406. Последние двигатели устанавливаются на УАЗ Патриот и Газель.
Нам очень часто приходят вопросы от неопытных автовладельцев или тех, кто только еще начинает путь подобного типа: «Почему устройство ГРМ и цепь так часто ломается». Давайте попробуем ответить на него.
Почему цепь ГРМ выходит из строя
Эксплуатация в тяжелых условиях, несвоевременная смена смазывающего средства на 409 двигателе, перегрев мотора приводит к тому, что детали силового агрегата быстро изнашиваются. На износ влияет и заливка некачественного топлива, замена на поддельное масло для моторов.
Бывает так, что недоработки производителя становятся причиной капитального ремонта движка 409. Но такое случается редко.
Как определить необходимость
По окончании срока годности для цепи и при эксплуатации в тяжелых условиях наступает естественная смерть ремня ГРМ, что приводит к ослаблению и разрыву. Давайте посмотрим, как определить необходимость, когда нужно заменить цепь на движке УАЗ Патриот.
Цепь нуждается в замене, когда вы обратили внимание на:
- появление металлических звуков под капотом;
- высокий пробег, превышающий восемьдесят тысяч километров после последней смены;
- появление трещин и сколов на металле при профилактическом осмотре ремня.
А теперь перейдем к процессу замены.
Процесс замены
Чтобы правильно провести замену цепи ГРМ движка УАЗ Патриот, нужно подготовить необходимые инструменты для этого дела:
- шестигранник шестимиллиметровый;
- ключи с номерами 10 и 17;
- трещотка и головки к ней;
- молоток, зубило и отвертка.
Кроме вышеописанных инструментов понадобятся домкрат и тара для слива охлаждающей жидкости, транспортир для установки меток ГРМ, съемник в виде звездочки, съемная насадка. После того как инструменты подготовлены, приступаем к разбору движка.
- Демонтируют радиатор с машины.
- Снимают ремни с гидроусилителя руля.
- Шланг от помпы тоже снимают со штуцера.
- Разбирают крыльчатку, муфту, крышку от ГБЦ.
- Демонтируют помпу охлаждения.
- Убирают датчик коленвала и шкив его же.
- Демонтируют крышку натяжителя.
- Снимают крышку газораспределительного механизма, убирают оттуда рычаг и шестеренку.
- Убирают успокоитель и откручивают все звездочки.
Все детали тщательно проверяют на исправность, в случае появления сколов и трещин, то заменяют. Оставшиеся промывают в керосине.
После процедуры снятия и тестирования на работоспособность элементов ГРМ, начинают его сборку

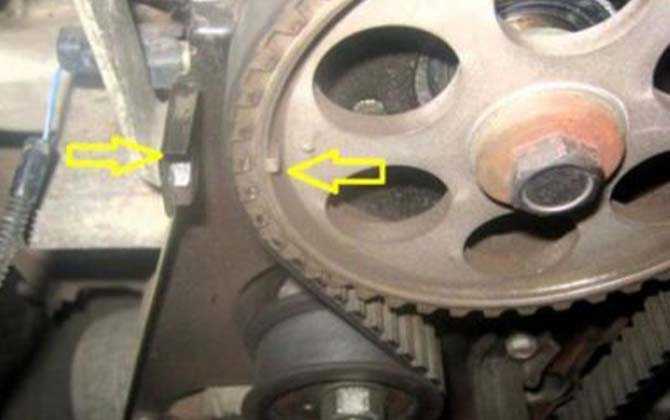

Внимание уделяют выставлению меток ГРМ, а штифт коленвала должен плотно входить в гнездо. Иначе он разобьет деталь во время работы двигателя ЗМЗ 409
