Почему может не работать спидометр на автомобиле ваз-2107

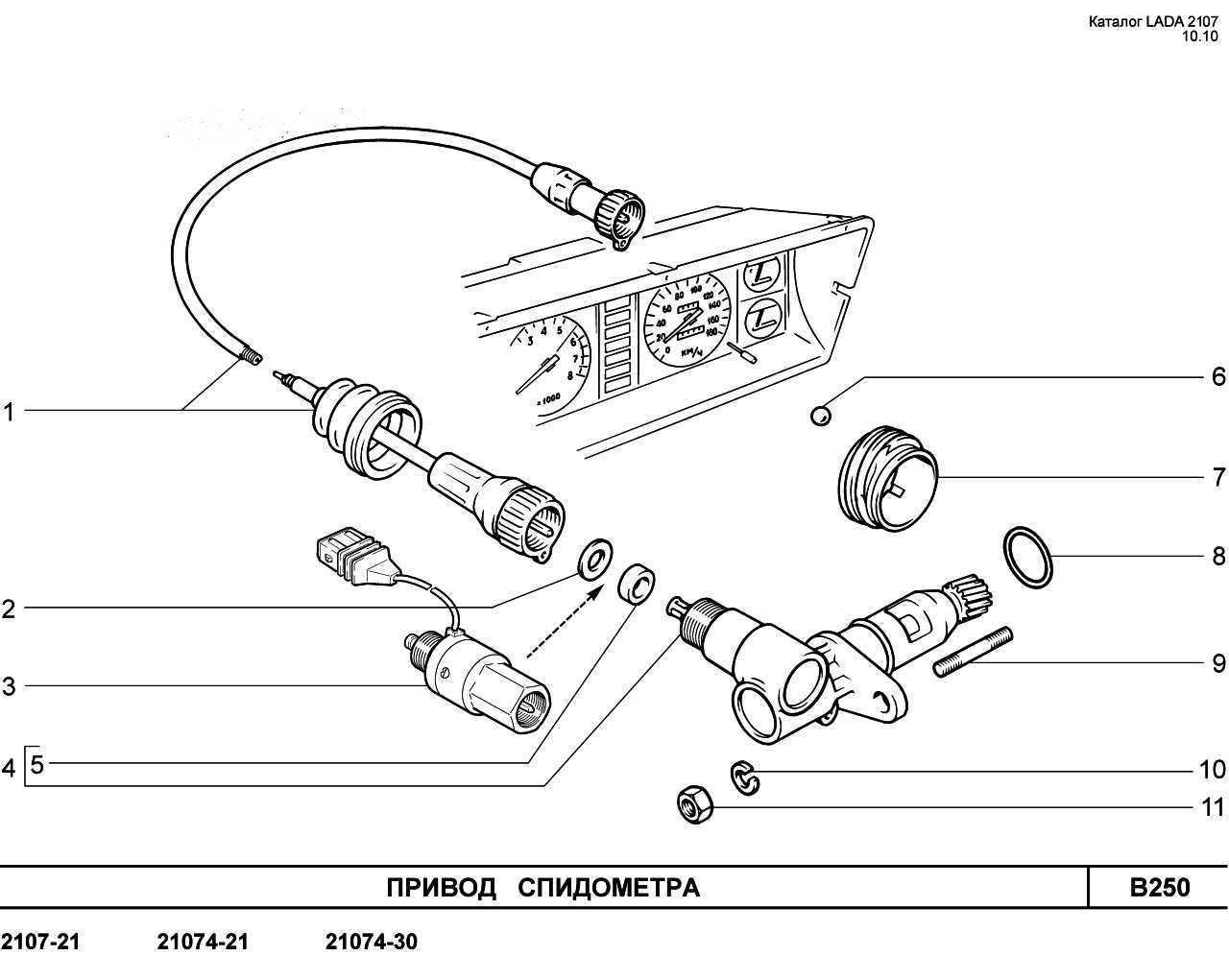

Замена привода спидометра семерки

Для ремонта нужно заехать на эстакаду или яму, без этого никак не обойтись. Также понадобятся ключи на 13 и 10 ну и конечно сам привод (артикул 2106-1702150-01).

1. чтобы деталь вынуть из коробки необходимо ее немного опустить, открутив гайку на 13 крепления коробки;
2. ключом на 10 откручиваем привод;
3. немного вытаскиваем его и проворачиваем, чтобы отключить разъем, и открутить датчик скорости.
4. Вытаскиваем деталь до конца.

Откручиваем крепление коробки

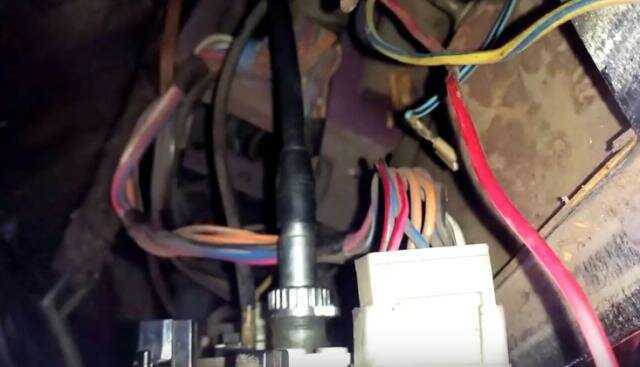

Откручиваем тросик спидометра

Откручиваем датчик скорости

Сборка проводится в обратном порядке.

Устанавливаем на место привод спидометра

https://youtube.com/watch?v=HOBX9NA2vwE

Примечание

Сейчас на рынке еще хватает подделок и что бы не купить некачественную деталь проверьте ее хоть немного. Для этого возьмитесь с одной стороны за шестеренку, а с другой за выход и попробуйте прокрутить его. Если зацепление проскакивает лучше воздержаться от такой покупки.

• Как завести иж юпитер 5



• Как отключить антирадар на видеорегистраторе



• Как настроить время на рено каптур



• Какие свечи поставить на сузуки лиана



• Как разобрать подлокотник на ауди а4 б7

Причины неисправности датчика скорости

Датчик скорости является важной компонентой автомобиля ВАЗ 2107 инжектор, отвечающей за измерение скорости движения. Когда датчик скорости не работает, это может привести к неполадкам в системе управления автомобилем

Вот некоторые из распространенных причин, почему датчик скорости может перестать функционировать:

• Повреждение проводки: Столкновение или повреждение проводки, проводящей сигнал от датчика скорости, может привести к его неисправности. При проверке датчика скорости необходимо внимательно осмотреть проводку на наличие повреждений или обрывов.
• Замятие или смещение датчика: Если датчик скорости находится в неправильном положении или замят, это может привести к его ненадлежащей работе. Проверьте положение и состояние датчика скорости и, при необходимости, скорректируйте или замените его.
• Неисправность самого датчика: Иногда сам датчик скорости может выйти из строя из-за внутренних поломок или износа. В этом случае, вероятно, потребуется заменить датчик скорости, чтобы устранить проблему.
• Проблемы с электрической цепью: Возможно, проблема с датчиком скорости связана с электрической цепью, включающей предохранители или реле. Проверьте состояние электрической цепи и устраните любые проблемы, о которых у вас есть сведения.

При обнаружении неисправности датчика скорости необходимо принять соответствующие меры для его устранения. Обращайтесь к квалифицированному автомеханику или сервисному центру, чтобы они могли диагностировать и исправить проблему, либо выполните замену датчика скорости самостоятельно, если вы имеете необходимые знания и опыт.

Как проверить состояние и заменить датчик скорости Ваз-2107 инжектор

Так выглядит датчик скорости

к потере мощности двигателя и повышенному расходу бензина. Чтобы своими силами проверить и, если нужно, заменить этот датчик, понадобится смотровая яма или подъемник. Из инструментов нужны будут: отвертка «минусовая», ключ комбинированный 22 мм, контрольная лампа или мультиметр.

Как работает датчик скорости инжекторного Ваз 2107

В основе работы датчика лежит закон физики, согласно которому проводник с постоянным током, двигаясь в магнитном поле создает импульсы (скачки) тока. Количество импульсов тем больше, чем быстрее вращается выходной вал коробки переключения передач (КПП) Ваз-2107. Вся эта система настроена так, что за один км пути датчик нашего Ваз выдает около шести тысяч импульсов. ЭБУ двигателя их считает и  по этим данным вычисляет скорость движения Ваз-2107.

Где стоит датчик скорости Ваз-2107 инжектор

Установлен он в приводном механизме спидометра. Этот узел инжекторного Ваз-2107 отличается от карбюраторной версии. Чтобы получить доступ и проверить датчик придется отсоединять трос спидометра.

Место установки датчика скорости Ваз-21074

Что указывает на неисправность датчика скорости

Повод для дополнительной проверки датчика это:— увеличение расхода топлива;— неполная мощность мотора;— спидометр или не работает совсем, или нещадно «врет»;— «плавающие» обороты двигателя на холостом ходу.

Обратите внимание! Такие же точно признаки могут указывать на неисправность других датчиков или механизмов автомобиля. Например ДМРВ

Самое разумное- это подключить диагностический прибор и провести сканирование.

Что в нем ломается

Сама конструкция очень простая и надежная. Работу нарушают окисленные от грязи и соли контакты, порванные и сломанные провода, нарушение их изоляции. Искать поломки надо у разъема и на сгибах. Почистив и восстановив контакт, можно смазать подключенный разъем «Литолом», чтобы вода не попадала внутрь. Проверьте омметром сопротивление контакта «3» датчика относительно «массы», оно в норме составляет около 1 Ома. Ну а если снаружи все в порядке, датчик скорости придется снимать.

Правильно снять с ВАЗ-2107 датчик скорости несложно

Для этого нужно произвести следующие действия:— ставим машину над смотровой канавой или поднимаем на подъемнике;— при использовании смотровой канавы фиксируем колеса стояночным тормозом и ставим противооткатные устройства;

— разъединяем пластиковый хомут жгута проводки;— прижимая пружины фиксаторов, отцепляем разъем датчика скорости;— с помощью ключа 22 мм выворачиваем датчик и вынимаем его.

Для сборки узла все работы выполним в обратном порядке.

Порядок проверки датчика скорости

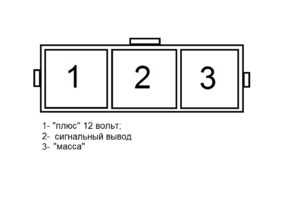

Номера контактов разъема датчика скорости

Можно проверить датчик не снимая с машины. Для этого подключите прибор как указано в пункте «4» и вращайте вал с помощью заднего колеса.1. Подбираем пластиковую трубочку подходящего диаметра, чтобы плотно села на ось датчика.2. Включаем мультиметр в режим измерения постоянного напряжения предел измерения 20 вольт.3. Подключаем датчик к штатному разъему автомобиля.4. Подключаем «плюсовой» щуп мультиметра к контакту «3» датчика, а «минусовой» к массе.

Если сигналов (изменения показаний) нет- меняем датчик на новый, подходящий для Ваз-2107.Для проверки без мультиметра нужно подцепить «контрольку» (или любую самодельную лампочку на 12 вольт) одним проводом к контакту «3» датчика, а другим к «массе» и вращать валик. При исправном датчике скорости лампочка начнет мигать.

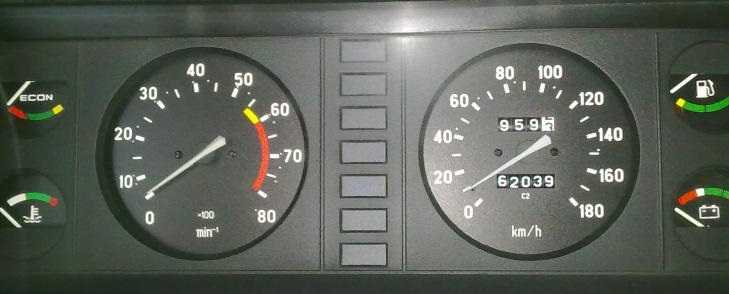

Устройство спидометра

Какой тип привода лучше? передний, задний или полный? виды полного привода

Указатель предназначен информировать водителя о скорости, с какой передвигается авто, а также о суточном и общем пробеге. Вся информация отражается на циферблате, находящемся на приборной панели.

На транспортных средствах с карбюраторным двигателем устанавливается механический измеритель скорости, на моторах с инжектором – электронного типа.

Механический счетчик работает благодаря червячному редуктору и металлическому тросу, через который передается крутящий момент вторичного вала. В электронном счетчике также используется червячный редуктор, только вращения передаются на вал датчика скорости. Информация выводится на дисплей.

Покажите, пожалуйста, где тросик спидометра крепится к коробке?

Решил снять приборку, по темам все пишут, мол, снимите тросик от коробки, все просто. А где он крепится и как?

Гайку тросика на коробке нормально затянул? у меня после снятия тросика стрелка дергалась при наборе до 40 км/ч, после откручивания и опять прикручивания все стало нормально, на конце тросика есть паз и его нужно правильно вставить.

Может трос как то хитро соединяется?

Победил я спидометр (ну и трос)!

вообщем в месте где тросик соединяется с тросом коробке кроме круглой пластиковой гайки есть плосковатая железная гайка. Вот ее я и покрутил в часовом направлении (она туго крутится). После этого спидометр ожил!

Замена

Перед ремонтом необходимо сделать подготовительные работы. Во-первых, потребуется слесарная яма, эстакада или подъёмник. Во-вторых, понадобится инструмент: мощная плоская отвёртка и рожковый ключ на 22. Последовательность снятия датчика скорости на инжекторном ВАЗ 2107 следующая:

1. Отворачиваем гайку троса спидометра и вынимаем его.
2. Нажимаем фиксатор разъёма и разъединяем соединение.
3. Ключом 22 мм выворачиваем сам датчик.

Сборка узла осуществляется в обратном порядке. После замены, скорее всего, на панели приборов будет гореть чек. Это неисправность цепи. Для устранения неполадки необходимо снять ошибку, через приложение.

Способы устранения неисправности датчика скорости

Неисправность датчика скорости на ВАЗ 2107 инжектор может вызвать различные проблемы, такие как неверная работа спидометра или пропадание сигнала на приборной панели. В основном, причиной неисправности являются механические поломки или сбои в электрической цепи.

Для устранения неисправности датчика скорости можно использовать следующие способы:

1. Проверить электрическую цепь. Прежде чем приступить к замене датчика, стоит убедиться, что проблема не связана с поломкой проводки. Для этого необходимо проверить целостность проводов, соединения и разъемы. Если обнаружены повреждения, их необходимо восстановить или заменить.
2. Проверить датчик на механические повреждения. Датчик скорости может выйти из строя из-за механических поломок, таких как износ или повреждение проводки. Необходимо внимательно осмотреть датчик и при необходимости заменить его.
3. Прочистить или заменить датчик скорости. Если датчик скорости работает неправильно из-за скопления грязи или других препятствий, его можно прочистить или промыть специальными средствами. Если прочистка не помогает, датчик следует заменить.
4. Проверить контакты датчика. Если датчик скорости подключен неправильно или контакты ослаблены, это может привести к неисправности. Необходимо проверить контакты и при необходимости их подтянуть или заменить.

Если после проведения указанных действий проблема не устраняется, рекомендуется обратиться к специалисту для дальнейшего анализа и ремонта. Не рекомендуется самостоятельно заниматься серьезным ремонтом, так как это может привести к большей поломке или неправильной работе автомобиля.

Проверка и замена датчика скорости ВАЗ 2107

Принцип действия

Инжекторный мотор работает под управлением сложной электронной системы. Только взаимодействие всех датчиков позволяет без проблем эксплуатировать такой двигатель. Система подсчета скорости также работает в этой электронной цепи.

Электронный счетчик скорости состоит из следующих узлов:

1. ЭДС или датчика скорости. Представляет собой электромеханическую деталь. Это устройство работает по принципу создания электрических импульсов из взаимодействия металлического вторичного вала и магнита ЭДС. При прохождении дополнительного зуба шестерни датчик замыкается, создавая импульс.

   Некоторые модели оснащаются датчиком на электромеханической основе. В нем нет магнита. Образование электрических импульсов происходит за счет передаточного вращения шестерни на штоке привода. Вращение создает импульсы по принципу устройства Холла.

2. Сеть проводов, соединяющих ЭДС с бортовым компьютером. Именно по этой сети происходит передача электрических импульсов от датчика к бортовому компьютеру.
3. Приемник — привод, являющийся основным механизмом самого спидометра. Устройство получает уже рассчитанные сигналы от ЭБУ. За счет этих импульсов производится отклонение стрелки на определенный угол.

Данная система достаточно надежная. Максимальный срок эксплуатации составляет не менее 100 тысяч км.

Неправильная работа датчика скорости

Одной из основных причин неработоспособности спидометра ВАЗ 2107 инжектор может стать неправильная работа датчика скорости. Датчик скорости отвечает за измерение оборотов колес и передачу информации о скорости движения автомобиля на спидометр. Если датчик скорости не функционирует должным образом, то спидометр может показывать неправильные значения скорости или вообще не работать.

Вот некоторые возможные причины неправильной работы датчика скорости:

• Повреждение проводки или разъемов датчика скорости.
• Загрязнение датчика скорости грязью, пылью или маслом.
• Неисправность самого датчика скорости.

Для устранения данной поломки, необходимо провести следующие действия:

1. Проверить проводку и разъемы датчика скорости на наличие повреждений. Если обнаружены повреждения, требуется заменить проводку или разъемы.
2. Очистить датчик скорости от грязи, пыли или масла. Для этого можно использовать специальные средства для очистки контактов или обычный спирт.
3. Если после проведенных мероприятий спидометр все еще не работает, возможно необходимо заменить датчик скорости на новый.

Помните, что в случае, когда спидометр ВАЗ 2107 инжектор не работает, необходимо обратиться к специалистам для проведения диагностики и ремонта автомобиля. Неправильная работа спидометра может быть связана с другими проблемами, которые требуют профессионального вмешательства.

Нетипичные поломки

Если дергается стрелка спидометра (2109 это ВАЗ или другая модель — не суть важно, поломка подобного типа присуща многим авто), и вышеописанный способ не помог, то есть еще несколько вариантов. Один из них — подклинивание стрелки в определенном положении

Поэтому при наборе скорости приборы могут показывать нормально, но в какой-то момент будет скачок. Решить проблему можно разборкой приборной панели и ремонтом спидометра. Вполне вероятно, что понадобится снять стрелку и смазать её или поменять на новую.

Еще одна нетипичная поломка — выход из строя шестеренок после скручивания пробега на механическом спидометре. Встречается довольно редко и говорит о том, что мастера, корректирующие пробег, не слишком-то и церемонились с автомобилем. А вот на электронном спидометре при скручивании пробега может заблокироваться система, и на приборной панели появится ошибка «Чек Энджин». В последнюю очередь стоит посмотреть на бортовой компьютер, но это касается только электронных систем.

Причины неисправности спидометра ВАЗ 2107 и медодика их устранения

Симптомы поломки

Связь электронного спидометра с бортовым компьютером неслучайна. Параметры скорости помогают компьютеру рассчитать необходимое количество топлива, воздуха для поддержания оборотов и мощности двигателя. Выход из строя спидометра можно определить практически сразу. Симптомы поломки системы подсчета скорости следующие:

1. Частичный или полный отказ работы самой стрелки.
2. Высокий расход горючего.
3. Неустойчивые обороты силового агрегата.
4. Потеря мощности и динамики.
5. Отказ при запуске холодного двигателя.

Все эти симптомы возникают на ВАЗ-2107 по причине взаимодействия спидометра с бортовым компьютером. ЭБУ просто не в состоянии рассчитать правильный впрыск горючего.

Устройство механического спидометра

У механического спидометра вращение от КПП через привод передается посредством троса на спидометр.

В качестве измерителя скорости используется магнитоиндукционный узел со стрелочным указателем, а для отображения пройденного расстояния используется червячный привод 4 с барабанным счетчиком 5 (одометр). В былые времена применялись барабанные и ленточные спидометры.

Стрелка принимает положение на шкале которое зависит от частоты вращения магнита 1, который приводится во вращение от вала. Магнит 1 своим магнитным полем, вращаясь увлекает за собой алюминиевый барабан 2, на оси которого закреплена стрелка указателя скорости с возвратной пружиной 3. Чем быстрее вращение магнита, тем больше отклонение стрелки.

От вала через червячную передачу 4 работает барабанный счетчик 5 расстояния.

Прыгает стрелка спидометра на Лада Калина: фото, видео

Как показывает опыт, многие владельцы Лады Калины сталкиваются с таким понятием, как прыгающая стрелка спидометра. Связано это с несколькими причинами. Некоторые можно устранить самостоятельно, но, а для некоторых потребуются знания в автоэлектрике.

Признаки и причины

Датчик скорости — основная причина неисправности спидометра

Существует несколько причин, по которым начинает прыгать стрелка спидометра. На автомобилях старого поколения, это связано, как правило, с тросом привода или с неисправностью самое приборной доски. Но, на Калине установлен электропривод, поэтому здесь, все, немного по-другому.

Признаками неисправности может послужить не только прыжки стрелки, а также ее зависание в определенном положении. Обычно, автомобилисты снимают «клемму-минус», чтобы сбросить систему, но это не всегда помогает, поэтому приходится преступать к более радикальным мерам.

Итак, рассмотрим, какие причины неисправности прыгающей стрелки спидометра:

Устранение неисправности

Когда все причины определены, можно приступать к ремонту. Сначала, как показывает опыт, необходимо заменить датчик скорости. Как это сделать? Посмотрим пошаговую инструкцию:

1. Находим сам датчик. Он расположен в КПП.
2. Для замены потребуется около получаса, а также головка на 10 и две отвертки (крестообразная и плоская).
3. В моторном отсеке находим воздуховод фильтрующего элемента воздуха. Потребуется его демонтаж.

Раскручиваем хомут воздуховода воздушного фильтра

Находим датчик, и отсоединяем разъем проводов.

Отключаем провода датчика скорости

Откручиваем гайку датчик. Место самое неудобное, а поэтому придется помучатся, чтобы ее демонтировать.

Откручиваем гайку крепления датчика скорости

Проводим замену датчика. Для этого необходимо подковырнуть его отверткой.

Поддеваем датчик при помощи отвертки и снимаем его

Теперь, стрелка спидометра не должна прыгать. Но, если это не помогло, то необходимо искать причину в другом месте.

Как правило, это может быть обрыв провода, между приборной доской и датчиком. При помощи тестера необходимо прозвонить провода и убедится, что нет обрыва.

Принцип работы спидометра 2107

Механический привод заключен в передаче крутящего момента от МКПП на спидометр благодаря стальному тросу и червячным редукторам. Постоянная нагрузка на трос часто выводит его из рабочего состояния. Главными поломками считались обрыв троса и стирание его граней.

Убедиться в том, что неисправен гибкий вал устройства замера скорости можно лишь одним путем, выполнив такие действия:

• вывешиваем заднее колесо, с применением домкрата или прочих подручных средств;
• включаем любую переднюю передачу;
• прокручиваем руками заднее вывешенное колесо и убеждаемся в работоспособности троса спидометра;

Если вращательные движения отсутствуют, то значит, трос спидометра неисправен, а если они есть, то неисправно само устройство замера скорости. В любом из этих случаев вам придется заменить нерабочее устройство на новое. Нерабочий спидометр можно попробовать починить самому или обратиться к мастерам специализированных автомобильных сервисов, в которых имеются все нужные для ремонта инструменты и оборудование. Лучше всего заменять тросик спидометра или привода на подъемнике автомобиля, нежели делать это в яме или на эстакаде. Теперь вопрос о том, как поменять трос спидометра на ваз 2107 не поставит вас в тупик.

Шаги для проверки датчика скорости ВАЗ 2107 инжектор мультиметром

Шаг 1: Подготовка инструментов и автомобиля

Прежде чем начать проверку, убедитесь, что у вас есть мультиметр и некоторые основные инструменты, такие как ключи и отвертки. Также убедитесь, что автомобиль находится в безопасном месте и зажигание выключено.

Шаг 2: Нахождение датчика скорости

Датчик скорости ВАЗ 2107 инжектор находится на корпусе коробки передач снаружи. Он обычно имеет провод, подключенный к нему, и может быть снят с помощью ключа или отвертки в зависимости от конструкции.

Шаг 3: Подключение мультиметра

Подключите мультиметр к датчику скорости, разъединив провод и прикрепив камни мультиметра к ним. Убедитесь, что мультиметр настроен в режиме измерения сопротивления.

Шаг 4: Проверка сопротивления

Мультиметр должен показывать сопротивление в пределах указанных норм для датчика скорости ВАЗ 2107 инжектор. Обычно диапазон сопротивления может быть оговорен в технической документации, но в среднем это значения от 200 до 2000 ом. Если мультиметр показывает сопротивление вне указанного диапазона, это может указывать на неисправность датчика скорости.

Шаг 5: Проверка сигнала

Следующий шаг — проверить, есть ли сигнал от датчика скорости при вращении колеса автомобиля. Для этого необходимо подключить мультиметр к проводам датчика скорости и настроить его на измерение напряжения постоянного тока. При вращении колеса автомобиля мультиметр должен показывать изменение напряжения, что означает наличие сигнала от датчика скорости.

Почему датчик скорости ВАЗ 2107 инжектор может не работать:

ВАЗ 2107 инжектор оснащен датчиком скорости, который отвечает за передачу информации о скорости автомобиля на электронную систему управления двигателем. Однако иногда датчик может не функционировать правильно, что может привести к неполадкам в работе автомобиля. Вот некоторые причины, почему датчик скорости ВАЗ 2107 инжектор может не работать:

1. Повреждение проводки: Провода, соединяющие датчик скорости с электронной системой управления, могут быть повреждены или оборваны. В результате этого, сигнал о скорости не передается на систему, что приводит к неправильной работе двигателя.
2. Сбой в электронной системе управления: Иногда датчик скорости может не работать из-за сбоя в самой электронной системе управления. Это может произойти из-за неисправности одного из компонентов этой системы или неисправности программного обеспечения.
3. Обрыв цепи: Если на цепи, по которой передается сигнал от датчика скорости, происходит обрыв, то информация о скорости не будет достигать электронной системы управления. Это может быть вызвано как повреждением проводки, так и неправильным подключением проводов.
4. Неисправность датчика скорости: В некоторых случаях сам датчик скорости может выйти из строя из-за износа или поломки. В этом случае, его замена будет необходима для нормальной работы двигателя.

Для устранения проблем с датчиком скорости ВАЗ 2107 инжектор можно предпринять следующие меры:

Проверить состояние проводки, обратив особое внимание на обрывы или повреждения. При необходимости заменить поврежденные провода.
Проверить работоспособность электронной системы управления, проведя диагностику всех компонентов.
Проверить подключение проводов к датчику скорости, убедившись, что они правильно подключены и не вызывают обрыв цепи.
При необходимости заменить сам датчик скорости на новый и исправный.. Следуя этим рекомендациям, можно устранить причины, по которым датчик скорости ВАЗ 2107 инжектор может не работать, и восстановить нормальную работу двигателя и электронной системы управления

Следуя этим рекомендациям, можно устранить причины, по которым датчик скорости ВАЗ 2107 инжектор может не работать, и восстановить нормальную работу двигателя и электронной системы управления.

Причины неисправности спидометра ВАЗ 2107 инжектор

1. Повреждение привода спидометра

Одной из основных причин неисправности спидометра ВАЗ 2107 инжектор может быть повреждение привода. Если привод сломан или изношен, спидометр не сможет корректно отображать текущую скорость автомобиля.

2. Поломка датчика скорости

Другой причиной неисправности спидометра может быть поломка датчика скорости. Если датчик не функционирует должным образом, он не будет передавать сигналы спидометру, что приведет к неправильному отображению скорости.

3. Плохое соединение проводов

Плохое соединение проводов также может вызвать неисправность спидометра. Если провода не подключены надлежащим образом или имеют повреждения, это может привести к проблемам с передачей сигнала и, следовательно, к неправильному отображению скорости.

4. Неисправность спидометрического блока

Еще одной причиной неисправности спидометра может быть поломка спидометрического блока. В этом случае сам блок может нуждаться в ремонте или замене.

5. Проблемы с питанием

Если спидометр не получает достаточное питание, он может перестать функционировать. Проверьте питание спидометра и убедитесь, что оно стабильно и соответствует требованиям.

6. Другие возможные причины

Помимо вышеперечисленных причин, неисправность спидометра ВАЗ 2107 инжектор может быть вызвана и другими факторами, такими как неисправность цепи или электронных компонентов.

В случае неисправности спидометра ВАЗ 2107 инжектор необходимо провести тщательную диагностику, чтобы определить точную причину поломки. После определения причины можно приступать к ее устранению. В ряде случаев требуется замена поврежденных деталей или ремонт соответствующих узлов. Если вы не уверены в своих навыках, всегда рекомендуется обратиться к специалистам для квалифицированного ремонта.

ПРОВЕРКА РАБОТОСПОСОБНОСТИ ДК

Неисправности устройства на ВАЗ 2110 инжектор

Спидометр ВАЗ 2110 представляет собой стрелочное устройство, соответственно, любые признаки его поломки будут определяться в соответствии с отклонениями стрелки.

Если не работает спидометр на ВАЗ 2110 или его работа некорректна, это может проявиться следующим образом:

• стрелка не отходит от положения 0, то есть вовсе не демонстрирует скорость движения;
• она зависла в определенном положении и не сдвигается ни в одну сторону;
• прыгает стрелка спидометра, показатели АС при этом будут неправильными.

Если перестал работать спидометр, об этом могут свидетельствовать и другие симптомы. К примеру, на не прогретом двигателе устройство работает в нормальном режиме, а когда силовой агрегат прогревается, стрелка АС зависает и больше не двигается. Главной причиной, по которой устройство может переставать работать на инжекторном двигателе, является загрязнение датчика скорости. Этот элемент зачастую выходит из строя в результате попадания на его конструкцию моторной или трансмиссионной жидкости.

Итак, если АС не работает, это может быть обусловлено следующими причинами:

• вышел из строя контроллер скорости;
• сломался непосредственно сам АС;
• регулятор скорости зафиксирован ненадежно, плохой контакт с разъемом либо же произошел обрыв проводки;
• произошла поломка шестерен привода АС, которые находятся в КПП;
• чаще всего это окисление контактов на датчике.

Десяточный датчик скорости

Как проверить прибор на работоспособность?

Перед тем, как приступить к ремонту или замене устройства, необходимо точно определить, какая причина его неработоспособности. Для начала следует произвести диагностику контроллера скорости, поскольку обычно неисправности АС связаны с ним. Визуально осмотрите девайс на наличие загрязнений, убедитесь в том, что обрывы проводки отсутствуют. Как правило, в случае выхода из строя электрической части контроллера на контрольном щитке появляется индикатор Check. Если вы решите проверить свою «десятку» при помощи компьютера, то диагностика может показать ошибки Р0501-Р0503.

Выход из строя датчика можно определить по некоторым симптомам:

• на холостых оборотах двигатель работает нестабильно, также ДВС может заглохнуть без причины;
• увеличился расход горючего.

Диагностировать саму плату регулятор ан инжекторных моторах не так просто, эту процедуру лучше провести при помощи специалистов. Однако своими руками можно проверить состояние шестеренок привода устройства, для этого понадобится выкрутить два винта фиксации контроллера гаечным ключом на 10. Если вы заметили, что на пластиковой шестеренке имеются отломанные зубчики, это может свидетельствовать о том, что в шестеренке трансмиссии также есть дефекты. Чтобы произвести замену шестеренки, которая находится в коробке, агргеат придется демонтировать и разбирать (автор видео — канал Автоэлектрика ВЧ).

Неправильная настройка спидометра

Одной из причин неправильного показа спидометра ВАЗ 2107 инжектор может быть неправильная настройка самого спидометра. В процессе эксплуатации автомобиля могут возникать ситуации, когда указатель спидометра начинает показывать некорректное значение скорости.

Основные проблемы, которые могут быть связаны с неправильной настройкой спидометра:

• Неправильная калибровка спидометра;
• Повреждение механизма спидометра;
• Неисправность датчика скорости.

Для решения данной проблемы необходимо провести проверку и, при необходимости, настроить спидометр. Для этого можно обратиться к специалистам автосервиса. Автомеханики смогут установить правильные параметры в спидометре, чтобы он начал показывать скорость корректно.

Также важно проверить состояние механизма спидометра и датчика скорости. Если они повреждены или неисправны, то необходимо заменить их на новые

Правильная настройка спидометра обеспечит корректное отображение скорости автомобиля, что является важным фактором для безопасности и комфортного вождения. Поэтому решение проблемы неправильного показа спидометра следует проводить своевременно.

Спидометр ВАЗ 2106

Устройство и работа электронного спидометра

Электронные спидометры более точны, чем механические и могут иметь узлы от электромеханического спидометра, например более привычный нам барабанный счетчик расстояния.

Устройство электронного спидометра основан на преобразовании вращения выходного вала КПП в импульсы с величиной 1- 5 вольт с последующим преобразованием в величину скорости или пройденного расстояния без использования электродвигателей. Вдаваться подробно в их работу не имеет смысла, это прерогатива инженеров.

Определение расстояния ведется подсчетом импульсов. 6000 прямоугольных импульсов, в соответствии с международными стандартами равны 1 километру пути. Отображаться показания могут как на электронном табло так и посредством барабанного счетчика.

При отображении скорости, импульсы преобразуются в ток, чем больше импульсов за единицу времени, тем больше отклонение стрелки и естественно выше скорость.

Установка тросика спидометра ВАЗ 2107

Причины неисправности датчика скорости

Замена цепи привода распредвала ваз 2106 Чаще всего неисправности возникают при обрыве электрической цепи, поэтому диагностику следует начинать с проверки проводов и контактов. Окислившиеся или загрязненные контакты необходимо зачистить и покрыть какой-нибудь смазкой, например «Литолом».

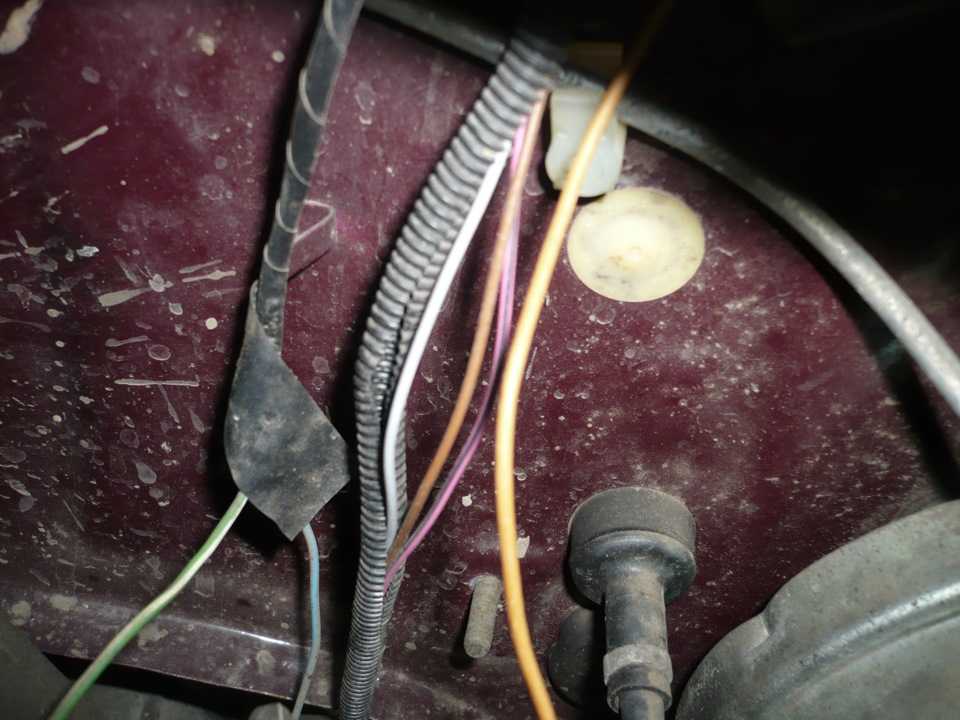

Возможный обрыв проводов следует искать возле разъема. В этом месте они изгибаются и нередко перетираются. Также нужно проверить целостность изоляции проводов в районе выпускного коллектора. Она может оплавиться, после чего возникает замыкание.

Причиной неисправности датчика может стать изношенный трос спидометра. На нем со временем появляются разрывы и заусенцы, которые впоследствии приводят датчик к выходу из строя.

Проверка датчика скорости начинается с того, что выясняется, подается ли 12 В на его контакты. Поскольку принцип его работы основан на эффекте Холла, контакт, через который проходят импульсные сигналы, можно проверить только при кручении. Напряжение при этом изменяется в диапазоне от 0,5 В до 10 В.

Проверить устройство можно тремя способами, для двух первых нужен мультиметр.

Первый способ

1. датчик снимается;
2. при помощи мультиметра нужно выяснить, за что отвечает каждый контакт, нужно найти импульсный;
3. плюсовой щуп соединяется с импульсным контактом, а минусовой — с кузовом или двигателем автомобиля;
4. на ось датчика надевается кусок трубки и вращается с небольшой скоростью, мультиметром при этом измеряется напряжение: чем выше скорость вращения, тем выше частота импульсов и напряжение.

Порядок проверки датчика скорости

Номера контактов разъема датчика скорости

Можно проверить датчик не снимая с машины. Для этого подключите прибор как указано в пункте «4» и вращайте вал с помощью заднего колеса. 1. Подбираем пластиковую трубочку подходящего диаметра, чтобы плотно села на ось датчика. 2. Включаем мультиметр в режим измерения постоянного напряжения предел измерения 20 вольт. 3. Подключаем датчик к штатному разъему автомобиля. 4. Подключаем «плюсовой» щуп мультиметра к контакту «3» датчика, а «минусовой» к массе. 5. Вращаем трубочкой валик и смотрим на прибор. Если показания меняются, примерно, от 0 до 5 вольт- датчик исправен. Придется искать неисправность в другом месте.

Если сигналов (изменения показаний) нет- меняем датчик на новый, подходящий для Ваз-2107. Для проверки без мультиметра нужно подцепить «контрольку» (или любую самодельную лампочку на 12 вольт) одним проводом к контакту «3» датчика, а другим к «массе» и вращать валик. При исправном датчике скорости лампочка начнет мигать.

Источник

Не работает спидометр на ВАЗ-2112 16 клапанов

Заключение

Вы здесь: Home Мастерская Своими руками Принцип работы спидометра на ВАЗ 2107

Правила выбора незамерзайки

Кто из автолюбителей хотя бы раз не попадал на некачественную незамерзайку, которая абсолютно не чистит стекла, дурно пахнет и даже начинает замерзать сама.

Тест драйв Volkswagen Tiguan

Деревня Гамзюки в далекой Калужской области — почти как и сами Васюки из достаточно знаменитой книги о невероятно великом комбинаторе. В начале одной весны в этом самом населенном пункте, где расположена довольно-.

Когда инспектор имеет право остановить автомобиль

Что может защитить водителя при встрече с сотрудниками ГИБДД? Конечно же, знание закона. Остановимся на наиболее важных пунктах, благодаря которым вы сможете обрести уверенность и чувствовать себя на дороге .

В заключение

Проблема механических спидометров чаще всего заключается в критическом износе основных механизмов. К примеру, под воздействием повышенной влажности и солей, тросик перегнивает. Если в какой-то момент спидометр перестал показывать, то дело явно в тросике. На самом деле дергающаяся стрелка — это не редкость. Многие автомобилисты предпочитают вовсе не обращать внимания на эту проблему и оставляют все как есть. Гораздо хуже, когда начинают плавать обороты на холостом ходу.

Главное — основательно подойти к решению проблемы и иметь при себе минимум необходимого инструмента. В самых запущенных случаях имеет смысл менять привод спидометра, но это касается только механических вариантов. Это аналогично замене датчика скорости, но несколько сложней и дороже. Вот, собственно, и все, что нужно знать о проблеме и методах её устранения.
