Особенности устройства инжекторного двигателя 406 газель

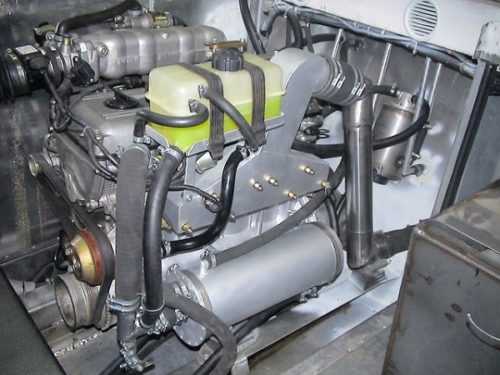

Инжекторный мотор

По техническим характеристикам и составным деталям двигатель с инжекторной системой питания не особо отличается от карбюраторного аналога 405-й модели.

При должной эксплуатации этот агрегат не менее надежен и практичен нежели с карбюратором, а вдобавок имеет и свои преимущества:

• Стабильные холостые обороты.
• Низкий уровень вредных выбросов в атмосферу.
• Коэфициент полезного действия ЗМЗ-406 инжектор имеет значительно выше, нежел аналог с карбюратором, так как топливная смесь подается своевременно и в нужном количестве. Соответсвенно, экономия топлива налицо.
• Повышение экономии топлива.
• Не нуждается в длительном прогреве двигателя в зимний период.

Единственным минусом инжекторного мотора является дороговизна в ремонте и обслуживании системы.

Технические характеристики ЗМЗ 406 2,3 л/100 л. с.

Впервые в двигателе производителя ЗМЗ были использованы несколько передовых для того времени технических решений:

• два впускных и два выпускных клапана на цилиндр;
• электронные системы зажигания и впрыска;
• схема газораспределительного механизма DOCH с двумя верхними распредвалами;
• гидротолкатели вместо регулировки теплового зазора клапанов прокладками.

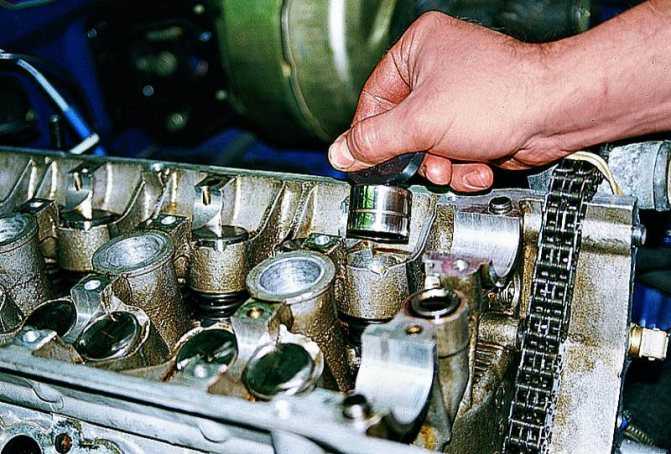

Гидротолкатели клапанов

После внесенных изменений технические характеристики ЗМЗ 406 соответствуют приведенным в таблице значениям:

Изготовитель	ЗМЗ
Марка ДВС	406
Годы производства	1997 – 2008
Объем	2286 см3 (2,3 л)
Мощность	73,55 кВт (100 л. с.)
Момент крутящий	177/201 Нм (на 4200 об/мин)
Вес	192 кг
Степень сжатия	9,3
Питание	инжектор/карбюратор
Тип мотора	рядный бензиновый
Зажигание	коммутаторное
Число цилиндров	4
Местонахождение первого цилиндра	ТВЕ
Число клапанов на каждом цилиндре	4
Материал ГБЦ	сплав алюминиевый
Впускной коллектор	дюралевый
Выпускной коллектор	литой чугунный
Распредвал	2 шт. схема DOCH
Материал блока цилиндров	чугун
Диаметр цилиндра	92 мм
Поршни	оригинальные
Коленвал	облегченный
Ход поршня	86 мм
Горючее	АИ-92/А-76
Нормативы экологии	Евро-3/Евро-0
Расход топлива	трасса – 8,3 л/100 км смешанный цикл 11,5 л/100 км город – 13,5 л/100 км
Расход масла	максимум 0,3 л/1000 км
Какое масло лить в двигатель по вязкости	5W30, 5W40, 10W30, 10W40
Какое масло лучше для двигателя по производителю	Liqui Moly, ЛукОйл, Роснефть
Масло для ЗМЗ 406по составу	зимой синтетика, летом полусинтетика
Объем масла моторного	6,1 л
Температура рабочая	90°
Ресурс ДВС	заявленный 150000 км реальный 200000 км
Регулировка клапанов	гидротолкатели
Система охлаждения	принудительная, антифриз
Объем ОЖ	10 л
Помпа	с пластиковой крыльчаткой
Свечи на ЗМЗ 406	отечественные А14ДВРМ или А14ДВР
Зазор свечи	1,1 мм
Цепь ГРМ	70/90 с башмаком или 72/92 со звездочками
Порядок работы цилиндров	1-3-4-2
Воздушный фильтр	Nitto, Knecht, Fram, WIX, Hengst
Масляный фильтр	с обратным клапаном
Маховик	7 отверстий со смещением, 40 мм внутренний диаметр
Болты крепления маховика	М12х1,25 мм, длина 26 мм
Маслосъемные колпачки	Goetze, светлые впускные, темные выпускные
Компрессия	от 13 бар, разница в соседних цилиндрах максимум 1 бар
Обороты ХХ	750 – 800 мин-1
Усилие затягивания резьбовых соединений	свеча – 31 – 38 Нм маховик – 72 – 80 Нм болт сцепления – 19 – 30 Нм крышка подшипника – 98 – 108 Нм (коренной) и 67 – 74 (шатунный) головка цилиндров – три стадии 40 Нм, 127 – 142 Нм + 90°

Заводской мануал содержит более точное описание параметров:

• ЗМЗ 4063.10 – карбюратор, степень сжатия 8 для эксплуатации на топливе А-76, мощность 110 л. с., крутящий момент 186 Нм, вес 185 кг;
• ЗМЗ 4061.10 – карбюратор, степень сжатия 8 под бензин А-76, мощность 100 л. с., крутящий момент 177 Нм, вес 185 кг;
• ЗМЗ 4062.10 – инжектор, степень сжатия 9,3 под топливо АИ-92, мощность 145 л. с., крутящий момент 201 Нм, вес 187 кг.

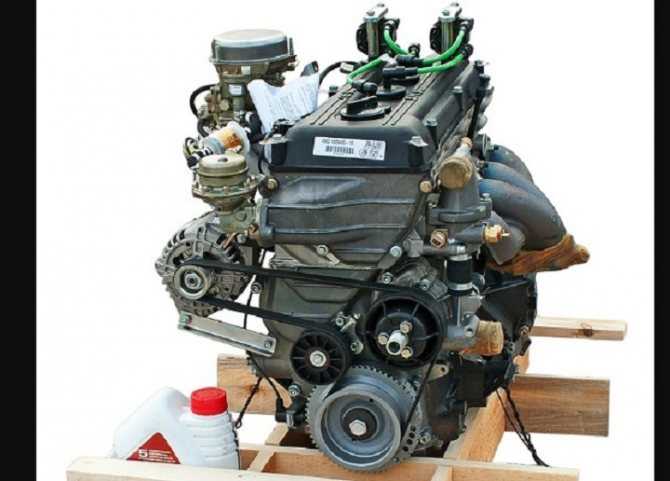

ЗМЗ 4063.10

ЗМЗ 4062.10 инжектор

Технические характеристики ЗМЗ 406 2,3 л/100 л. с.

Разрабатывался двигатель ЗМЗ 406 на замену мотору 402 одновременно с проектированием автомобиля ГАЗ-3105 для правительства. Однако комплектовались им эти новые Волги лишь последней партии, которые нужно было срочно реализовать в связи со снятием машин с производства.

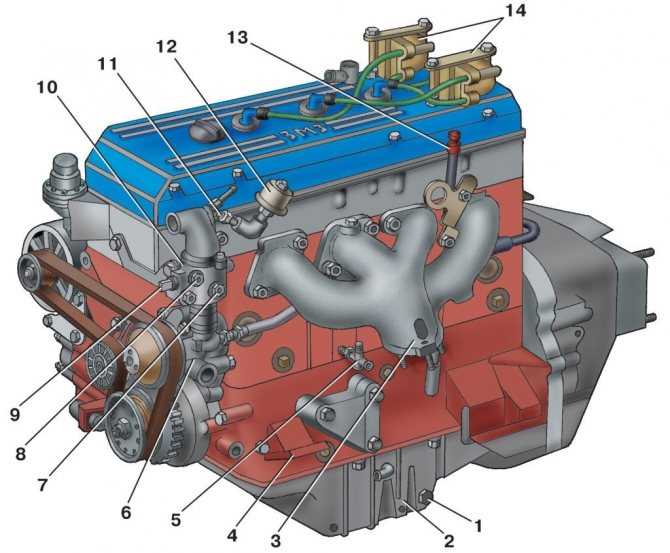

ДВС ЗМЗ 406

Карбюраторная версия ЗМЗ 4061.10Впервые в двигателе производителя ЗМЗ были использованы несколько передовых для того времени технических решений:

• два впускных и два выпускных клапана на цилиндр;
• электронные системы зажигания и впрыска;
• схема газораспределительного механизма DOCH с двумя верхними распредвалами;
• гидротолкатели вместо регулировки теплового зазора клапанов прокладками.

Гидротолкатели клапановПосле внесенных изменений технические характеристики ЗМЗ 406 соответствуют приведенным в таблице значениям:

Изготовитель	ЗМЗ
Марка ДВС	406
Годы производства	1997 – 2008
Объем	2286 см 3 (2,3 л)
Мощность	73,55 кВт (100 л. с.)
Момент крутящий	177/201 Нм (на 4200 об/мин)
Вес	192 кг
Степень сжатия	9,3
Питание	инжектор/карбюратор
Тип мотора	рядный бензиновый
Зажигание	коммутаторное
Число цилиндров	4
Местонахождение первого цилиндра	ТВЕ
Число клапанов на каждом цилиндре	4
Материал ГБЦ	сплав алюминиевый
Впускной коллектор	дюралевый
Выпускной коллектор	литой чугунный
Распредвал	2 шт. схема DOCH
Материал блока цилиндров	чугун
Диаметр цилиндра	92 мм
Поршни	оригинальные
Коленвал	облегченный
Ход поршня	86 мм
Горючее	АИ-92/А-76
Нормативы экологии	Евро-3/Евро-0
Расход топлива	трасса – 8,3 л/100 кмсмешанный цикл 11,5 л/100 км город – 13,5 л/100 км
Расход масла	максимум 0,3 л/1000 км
Какое масло лить в двигатель по вязкости	5W30, 5W40, 10W30, 10W40
Какое масло лучше для двигателя по производителю	Liqui Moly, ЛукОйл, Роснефть
Масло для ЗМЗ 406по составу	зимой синтетика, летом полусинтетика
Объем масла моторного	6,1 л
Температура рабочая	90°
Ресурс ДВС	заявленный 150000 кмреальный 200000 км
Регулировка клапанов	гидротолкатели
Система охлаждения	принудительная, антифриз
Объем ОЖ	10 л
Помпа	с пластиковой крыльчаткой
Свечи на ЗМЗ 406	отечественные А14ДВРМ или А14ДВР
Зазор свечи	1,1 мм
Цепь ГРМ	70/90 с башмаком или 72/92 со звездочками
Порядок работы цилиндров	1-3-4-2
Воздушный фильтр	Nitto, Knecht, Fram, WIX, Hengst
Масляный фильтр	с обратным клапаном
Маховик	7 отверстий со смещением, 40 мм внутренний диаметр
Болты крепления маховика	М12х1,25 мм, длина 26 мм
Маслосъемные колпачки	Goetze, светлые впускные,темные выпускные
Компрессия	от 13 бар, разница в соседних цилиндрах максимум 1 бар
Обороты ХХ	750 – 800 мин -1
Усилие затягивания резьбовых соединений	свеча – 31 – 38 Нммаховик – 72 – 80 Нм болт сцепления – 19 – 30 Нм крышка подшипника – 98 – 108 Нм (коренной) и 67 – 74 (шатунный) головка цилиндров – три стадии 40 Нм, 127 – 142 Нм + 90°

Заводской мануал содержит более точное описание параметров:

• ЗМЗ 4063.10 – карбюратор, степень сжатия 8 для эксплуатации на топливе А-76, мощность 110 л. с., крутящий момент 186 Нм, вес 185 кг;
• ЗМЗ 4061.10 – карбюратор, степень сжатия 8 под бензин А-76, мощность 100 л. с., крутящий момент 177 Нм, вес 185 кг;
• ЗМЗ 4062.10 – инжектор, степень сжатия 9,3 под топливо АИ-92, мощность 145 л. с., крутящий момент 201 Нм, вес 187 кг.

ЗМЗ 4063.10

ЗМЗ 4062.10 инжектор

Тюнинг ДВС ЗМЗ 409

Основной причиной тюнинга для владельцев этой модели является желание увеличить мощность. Для этого можно выбрать дорогостоящий вариант – приобрести дизельный агрегат, который идет на мощные внедорожники. Но, цена на такой тюнинг может оказаться крайне высокой.

Более дешевый вариант – чипование и установка дополнительной турбины. При последнем варианте мощность двигателя можно увеличить до 30% от изначальной. Довольно неплохой вариант, кто хочет улучшить свой мотор. Но, проблемы могут возникнуть с поисками подходящих запчастей для конкретной модели. Найти их с первого раза может и не получиться. Но, такое решение пользуется популярностью у владельцев ЗМЗ 409.

Змз 409 на газель.

Двигатель Змз 409 для газели был создан, основываясь на технические характеристики 406-ого мотора. Двигатель, который устанавливаемый на УАЗ-Патриот (УАЗ-3163), УАЗ Хантер 315195 — бензиновый, 4-ёх цилиндровый, имеющий микропроцессорную систему для впрыска топлива и зажигания двигателя.

Сам двигатель имеет следующие характеристики:

• Степень сжатия 9,0
• Номинальный объем цилиндров — 2694 см3.
• Рабочая мощность при частоте вращения 4300 мин-1105 л.с.
• Расход масла на угар. — около 0,3% от общего количества топлива.
• Комбинированная система смазочного устройства.
• Вес транспортного средства без наличия топлива — 190 килограмм.
• Порядок работы цилиндров — 1-3-4-2.
• Генератор — 9422.3701 или 2502.3771, имеющий встроенный выпрямительный блок, а также регулятор электрического напряжения.
• Катушки для зажигания — 406.3705
• Свечи для зажигания — А14ДВР
• Рабочее напряжения — 12В

Таким образом, двигатель имеет неплохие технические характеристики, которые будут отлично использоваться для газели.

К недостаткам семейства можно отнести:

проседание клапанных седел при длительной эксплуатации мотора на переобедненной смеси или на газовом топливе;
громоздкий механизм ГРМ, имеющий не очень большой ресурс (главным образом, нарекания вызывает система натяжения приводных цепей; впрочем, на сегодняшний момент существует сразу несколько наборов от различных производителей, позволяющих усовершенствовать данный узел);
также много критикуют блок управления от СОАТЭ с его ненадежным ДМРВ (особенно часто проблемы возникают при использовании газового топлива);
и главная проблема, присущая также и остальным современным моторам ЗМЗ — очень низкое качество запасных частей, некоторые из них производятся по технологиям, применение которых в данном случае недопустимо.

В целом же ЗМЗ 406 — очень надежный и ремонтопригодный двигатель, часто переживающий кузов машины, на которую установлен. Конечно, он более сложен, требует своевременного ухода и качественного масла, а многие его узлы уже нельзя чинить «на коленках молотком». Однако, при наличии соответствующего инструмента, ремонт не вызывает особых проблем, а запасные части доступны повсеместно.

Технические данные ЗМЗ 406

• Производитель ЗМЗ 406 Заволжский завод по производству автомобильных моторов. Период выпуска с 1997 по 2008 год.
• Четырёхтактный бензиновый двигатель, имеющий рядное расположение четырёх цилиндров.
• Материал изготовления БЦ особо прочный сплав чугуна.
• Система газораспределения DOHC, имеющая два вала газораспределения и 16 клапанов. Привод ГРМ цепной, имеющий две ступени, оборудованный гидравлическим натяжителем.
• Инжекторную систему питания имеет модель ЗМЗ 4062. Карбюраторной системой оборудованы ЗМЗ 4061, и ЗМЗ 4063.
• Ход поршня данного ДВС составляет 86 мм., диаметр его цилиндров 92 миллиметра.
• Степень сжатия у 4061 модели 8:1, у 4062 и 4063 модели степень сжатия составляет 9.3:1.
• Точный объём ДВС 2286 куб., сантиметров.
• Используемое горючее АИ 76, АИ 92 в зависимости от степени сжатия.
• Нормы Европейского соответствия по выбросам токсичных веществ для инжекторной версии ЗМЗ 4062 Евро 2 и Евро 3.
• Вес силового агрегата 185 и 187 килограммов.

Мощность

ЗМЗ 4061 при 4500 оборотов мин., равна 100 л., сил, ЗМЗ 4063 при 4500 оборотов мин., равен 110 л., сил, ЗМЗ 4062 при 5200 оборотов мин., равна 145 л., сил. Крутящий момент 177, 186, 201 Нм при 3500 и 4000 оборотов мин., для соответствующих моделей ЗМЗ.

Расход топлива

Расход горючего при движении в городском режиме 13.5 литров на 100 км., пробега, по трассе 8.8 литра, общий расход горючего 11 литров на 100 км., пробега. Данные соответствуют расходу Газ 31105 с МКПП.

Сколько литров масла и какого заливать

Допустимый расход моторной смазки 0.1 литр на 1000 км., пробега. Виды используемого масла: 15W40, 10W40, 20W40, 10W30, 5W40, 5W30. Объём масла в двигателе 6 литров. Для замены брать 5.4 литра. Замену моторной смазки производить каждые 7 тыс., км., пробега.

Ресурс двигателя

Ресурс работы мотора по данным производителей 150 тыс., км. В реальности, при бережном вождении и правильном своевременном обслуживании эта цифра может быть в два раза больше.

Возможные поломки и варианты ремонта

Инжекторный мотор 406 вполне ремонтопригоден и некоторые неполадки можно исправить самостоятельно:

• Мотор не заводится сразу – в большинстве случаев из-за того, что сломан датчик температуры. Нужно проверить его исправность, при необходимости заменить.
• Не заводится – возможно соскочила или сошла с меток цепь ГРМ. Необходимо её проверить, поправить, выставляя по меткам.

Механизм ГРМ двигателя 406

Видео по теме: Переделка любого карбюраторного двигателя на инжекторный

Публикации по теме

Установка ГБО на автомобиль своими руками

Порядок узаконивания газового оборудования на автомобиле

Технические параметры и особенности «Газели» ГАЗ-2705

Технические характеристики двигателя ЗМЗ 409

Рассматриваемый двигатель начал сходить с конвейеров Заволжского моторного завода в 1996. Он явился логическим развитием 406 линейки двигательных агрегатов ЗМЗ, предшественником которой, в свою очередь, был двигатель 405. Блок цилиндров от 405 двигателя остался без изменений, модификации подвергся коленвал (установлена модель с увеличенным до 94 мм. ходом), и поршни с 4-миллиметровым смещением. Путем этих манипуляций была получена новая модель двигателя — 409.

В 2003 внедрили новые распредвалы в конструкцию.

Двигатель 409 в снятом виде:

ЗМЗ 409 – инжекторный двигатель на бензине, имеющий 4 цилиндра в рядной компоновке и 16 клапанов. В 409 двигателе система инжектора управляется микропроцессорными электронным блоком.

Система охлаждения этого двигателя – жидкостная, закрытого типа, с принудительной циркуляцией. Смазка двигателя осуществляется по комбинированной схеме, с принудительным распрыскиванием моторного масла.

Основные технические характеристики инжекторного двигателя 409 серии:

Объем мотора	2.3-2.7 л. в зависимости от модификации
Развиваемая мощность	До 143 сил
Номинальный крутящий момент	До 230 Нм на 3900 оборотах
Компрессия	9
Топливо	Бензин не менее АИ 92
Расход в городском режиме	Около 12 литров
Расход масла	100 грамм на 1000 км.
Тип масла	В зависимости от сезона и модификации, от 5W-30 до 20W-40
Объем масла в двигателе	7 литров, для замены нужно заливать около 6
Вес двигателя	190 кг.

Ресурс двигателя производителем заявлен относительно небольшой, всего 150 тыс. километров пробега. Фактически владельцы машин с этими моторами сообщают о нормальной работе двигателей, при своевременном и правильном обслуживании, до 250 тысяч и более.

Обладатели автомобилей с этим двигателем отмечают его несомненные преимущества при езде по бездорожью, а также дешевизну и ремонтопригодность. Но вместе с этим автолюбители жалуются на высокий расход топлива (12 литров – много, по современным меркам) и плохую динамику при езде «на асфальте».

Конструкция ЗМЗ 409

Устройство двигателя отличается наличием электронных систем, которые контролируют впрыск топлива и зажиганием. Система охлаждения при этом имеет закрытый тип, циркуляция происходит принудительно. Смазка в двигателе происходит двумя способами : под действием высокого давления, а также путем разбрызгивания. Но, обо всех особенностях конструкции подробнее расскажем далее.

Кривошипно шатунный механизм

Для изготовления блока цилиндров используется чугун. Для обеспечения оптимального уровня температуры разработаны каналы для прохождения охлаждающей жидкости. Блок цилиндров имеет в себе различные приливы, фланцы, отверстия и агрегаты. На блоке также располагаются каналы масляной магистрали.

Нижняя часть блока цилиндров имеет пять опор коренных подшипников. При этом крышки их не взаимозаменяемы. В нижней части блока также размещен масляный картер.

Головка блока цилиндров создается не из чугуна, а из алюминиевого сплава. Делается 4 клапана – 2 впускных и 2 выпускных. Привод разработан таким образом, что производится через гидротолкатели и специальными распределительными валами. Также из аналогичного алюминиевого сплава отличаются поршни для двигателя. Каждый поршень имеет специальные компрессионные и маслосъемное кольца. Еще один элемент кривошипно-шатунного механизма – шатуны. Он изготавливается из стали.

Коленчатый вал

Для изготовления коленчатого вала используется чугун высокой прочности. Такое выбор материала обеспечивает износостойкость деталей на долгий срок. Тип конструкции – полноопорная с 8-ю противовесами. Для предотвращения осевого перемещения разработаны специальные полукольца.

Газораспределительный механизм dohc

1. Распределительные валы. Отличаются из специального чугуна с повышенной износостойкостью. Сами валы вращаются с помощью подшипников, которые образовываются за счет головки цилиндра и специальными крышками. Стоит заметить, что в моделях «40909» и «40904» впускной и выпускной валы идентичны профилем кулачков.
2. Клапаны. Создаются на основе сплава из жаропрочной стали. Могут поворачиваться в процессе работы.
3. Привод клапанов. Производится через систему цилиндирических гидротолкателей.
4. Пружины клапанов. Для данной модели имеют двойной формат.
5. Гидротолкатели необходимы для создания специального беззазорного контакта кулачка и торцом клапана.

Система смазки

Двигатель имеет комбинированную систему охлаждения.

1. Охлаждение через подачу масла.
2. Разбрызгивание.

Стоит заметить, что давление масла происходит за счет насоса шестерного типа. Он устанавливается внутри кратера и закрепляется к блоку цилиндров. Это обеспечивает стабильную подачу масла для своевременного охлаждения.

Система охлаждения двигателя ЗМЗ 409

Специальная система охлаждения мотора двигатель 409 закрытого типа. Охлаждающая жидкость расходится принудительно. Сама система состоит из следующих частей:

• радиатор;
• насос;
• термостат;
• рубашка охлаждения;
• расширительный бачок;
• вязкостная муфта;
• электрический вентилятор;
• шланги и трубочки.

Параллельно к системе охлаждения подключаются несколько радиаторов. Это обеспечивает возможность отопления в холодную погоду. Для поддержания нужного давления в систему встроен водяной насос.

Система питания топливом

Инжекторная система питания создана таким образом, что топливная смесь впрыскивается в трубу специальными форсунками. Последние управляются микропроцессором. Форсунки и рампа создаются из надежного алюминиевого сплава.

Управление впрыском топлива происходит за счет микропроцессорной системы управления. Одна из них называется подсистемой впрыском топлива, а другая – управление углом опережения зажигания. Обе системы имеют взаимосвязь и работают синхронно с двигателем.

Система впуска воздуха и выпуска газов

Система состоит из двух аспектов:

1. Впускная труба. Изготавливаются из крепкого алюминиевого сплава. Благодаря такой системе обеспечивается газодинамический наддув двигателя. Особенно это полезно при малых нагрузках.
2. Ресивер. Тоже создается из алюминия. Участвует в системе наддува мотора.
3. Выпускной коллектор. Изготавливается из чугуна. Патрубки соединяются в единую систему, которая обеспечивает больший уровень очистки цилиндров от газов.

Устройство механизма может отличаться в зависимости от конкретной модификации двигателя, но незначительно.

Технические характеристики ЗМЗ 409

Данная модель начала выходить в 1996 году и до сих пор остается актуальной. Выпускал мотор Заволжский моторный завод. ЗМЗ 409 двигатель является наследником линейки 405, которая унаследовала от своих предшественников блок цилиндров. Отличительной чертой конкретной модификации являются:

• коленвал имеет увеличенный до 94 мм. ход;
• задействованы поршни со смещением на 4 мм;
• распредвалы тоже отличаются.

Сам двигатель инжекторного типа, работает исключительно на бензине. Для управления системой инжектора используется специальный электронный блок. Количество клапанов на стандартную модификацию ЗМЗ 409 – 4 штуки. Задействовано 16 клапанов. Также на «уазиках» часто можно встретить двигатель УМЗ 417.

Отдельного упоминания стоит система охлаждения. Тут она закрытого типа и жидкостная. Циркуляция производится принудительно при работе мотора. Для смазки используется моторное масло, которое впрыскивается принудительно, обеспечивая стабильную работу системы.

Объем ЗМЗ 409 зависит от конкретной модификации и может варьироваться от 2.3 до 2.7 литров. Среди других основных технических характеристик:

• максимальная мощность – 143.
• номинальный крутящий момент – 230 Нм на 39 тыс. оборотов.
• компрессия – 9
• расход масла – 100 грамм на 1 тыс. км.

Для данного мотора нужно использовать масло типа В. Не рекомендуется использовать бензин ниже А92. В противном случае система будет работать неправильно, а также возможны поломки.

Стоит отметить, что завод указывает достаточно небольшой ресурс двигателя. Он составляет всего 150 000 км. При правильном обслуживании, нормальных дорогах пробег можно увеличить до 250 000. Но, эксперты утверждают, что больше двигатель может и не вынести, поэтому его или нужно тщательно беречь и своевременно проверять, или заменять. Итоговый ресурс также зависит от модификации двигателя.

Сам ЗМЗ 409 подойдет и для перемещения по качественным дорогам, и хорошо покажет себя на бездорожье. Ремонт обойдется покупателям недорого. Единственный явный минус – расход топлива не экономный, к чему нужно быть готовым.

Основные особенности ДВС ЗМЗ 406

Различия в карбюраторных и инжекторных «3M3-406»

История создания ЗМЗ-406

Данная модель двигателя была разработана на основе спортивного агрегата «Сааб 900». Окончание создания проекта на бумаге — 1990-й. И уже через три года появились первые прототипы данного двигателя. Производство некрупной серии было запущено в 1996 г., а вот с основного конвейера он стал сходить уже с 1997 г. Окончание производства – 2003 г.

Сперва двигатель 406 (карбюраторный) устанавливали на маленькие катера, которые использовались государственными органами. Чуть позже им заинтересовались сотрудники Горьковского завода, и со временем его приобрели «Волга» и «Газель». Спустя некоторое время он стал входить в базовый комплект «Соболя». Производители ЗМЗ и ГАЗ позволяли устанавливать на многие модели автомобилей по собственному желанию «неродные» двигатели, поэтому агрегат 406 можно увидеть и на некоторых «Волгах», в комплектации которых не входил данный аппарат.

Конструкция двигателя ЗМЗ-406

Технические характеристики

Особенности двигателя таковы, что это единственная модификация с инжекторным впрыском. В отличие от карбюраторной версии — двигатель ЗМЗ 4062.10 и ЗМЗ 4062.30, этот мотор имеет пониженный расход топлива.

Рассмотрим основные технические характеристики мотора:

Описание	Параметр
Тип	Рядный
Топливо	Бензин
Система впрыска	Инжектор
Объем	2,3 литра (2280 см. куб)
Мощность	100-110 лошадиных сил
Количество цилиндров	4
Количество клапанов	16
Диаметр цилиндра	92 мм
Расход	11 литров на 100 км
Система охлаждения	Жидкостное, принудительное
Порядок работы цилиндров	1-3-4-2

Также, Заволжье выпускало форсированный двигатель — ЗМЗ 40620D. На многих транспортных средствах буква D означает, что силовой агрегат относиться к разряду дизелей, но в случае с нашими заводами ситуация другая — это обозначение мощности.

Рассмотрим, технические характеристики, которые имеет двигатель ЗМЗ 40620D:

Описание	Параметр
Тип	Рядный
Топливо	Бензин
Система впрыска	Инжектор
Объем	2,3 литра (2280 см. куб)
Мощность	145 лошадиных сил
Количество цилиндров	4
Количество клапанов	16
Диаметр цилиндра	92 мм
Расход	11 литров на 100 км
Система охлаждения	Жидкостное, принудительное
Порядок работы цилиндров	1-3-4-2

Головка блока

Все модификации двигателей оснащались одной головкой, которая соответствовала требованиям «Евро 2». С введением дополнительных требований «Евро 3» она была доработана и усовершенствована. Она не взаимозаменяема с предыдущей моделью.

В новой головке отсутствуют проточки системы холостого хода, теперь их функции возложены на электронный управляемый дроссель. Передняя стенка детали оснащена отверстиями для крепления защитного кожуха цепи, а с левой стороны расположены отливы для монтажа кронштейнов ресивера системы впуска. Деталь имеет запрессованные вставки из чугуна и направляющие втулки клапанов. Последние не нуждаются в периодической регулировке, так как их привод осуществляется с помощью цилиндрических толкателей с гидрокомпенсаторами. Модернизированная головка ЗМЗ-406 снизилась в весе на 1,3 килограмма. Устанавливая ее на двигатель, используют металлическую многослойную прокладку головки блока.

Современные двигатели Заволжского Моторного Завода

Сегодня специализация завода, производящего двигатели ЗМЗ не изменилась и их продукция в основном используется как в гражданских, так и в военных, а также промышленных видах техники.

Несмотря на значительный прогресс в плане технических характеристик, производство моторов на предприятии не изменилось, что говорит о минимальных отличиях конструкции оборудования 50-х годов и современных аналогов.

ЗМЗ V8 в наше время имеют более современное решение распределительного вала, что позволило снизить массу деталей ГРМ, которые значительно понижали максимально возможные обороты в механизме, а также позволяют использовать как бензиновый, так и дизельный ЗМЗ движок.

За время 70-ти летнего производства машинного оборудования, на производстве был изготовлен дизель ЗМЗ и бензиновые варианты многих моторов.

К главным плюсам, которые имели двигатели ЗМЗ, являются следующие показатели:

1. Простота в обслуживании и ремонте, понятное устройство всех элементов;
2. Двигатель ЗМЗ может выдержать большие нагрузки и при этом обеспечить безотказность. Большинство аналогов по строению данному движку имели значительно худшие показатели надежности, часто перегревались при повышении нагрузок сверх номинальных, что нельзя было сказать о продукции Заволжского Моторного Завода;
3. Еще одни плюсом, который имеет двигатель ЗМЗ – это возможность проведения капитального ремонта в полевых условиях. Также починить мотор можно практически в любой мастерской, главное придерживаться стандартов, установленных заводом-производителем.

Все эти преимущества и отличают двигатель ЗМЗ от остальных движков нашего времени. Несмотря на не самые высокие обороты или мощность, мотор Заволжского Моторного Завода и дальше считается самым надежным вариантом для большинства автомобильной техники.

Модификации и применяемость двигателей ЗМЗ 406

Двигатель ставился на автомобили:
Волга 3102;
Волга 3110;
Волга 31105;
ГАЗель;
Соболь.
Кроме того, ЗМЗ 406, многими автолюбителями вполне успешно устанавливается под капоты Волг двадцать четвертого семейства. Для этого приходится удалять правый усилитель моторного щита (мешает ресиверу), меняется проводка, в приборной панели ставятся другие указатели или меняется вся панель целиком (крепеж не совпадает, но ничего такого, с чем не справится целеустремленный человек). Также желательна замена бензобака, так как для работы электрического бензонасоса требуется противоотливная чаша, которой нет в баках старого типа, без нее, бензонасос при торможениях и разгонах подхватывает воздух. При замене бака нужно будет подгонять заливную горловину.
Известны случаи установки двигателя и на автомобили УАЗ взамен ЗМЗ 409, однако такая переделка весьма спорна, так как для внедорожника более актуален мотор с выраженным моментом на низах.

Карбюраторный мотор

ЗМЗ-406 карбюратор (402-й мотор) выпускался с 1996 года и успел зарекомендовать себя как простой и надежный агрегат. Данное устройство развивает мощность 110 лошадиных сил. Расход топлива автомобиля на этом двигателе зачастую зависит от манеры вождения и условий эксплуатации. Система питания карбюраторного агрегата довольно надежна. При своевременном обслуживании и нормальной эксплуатации, с применением качественного смазывающего материала и бензина, он может пройти до 500 тысяч километров пробега без серьезных поломок. Конечно, за исключением расточки коленвала, которая необходима этому агрегату раз в 250 тысяч километров.
