Пропала подсветка панели приборов на ваз-2114: не горит

Характеристика БК

Перед тем, как выбрать, какой лучше устанавливать БК, чтобы он хорошо работал, давайте разберемся с характеристиками устройства.

Назначение

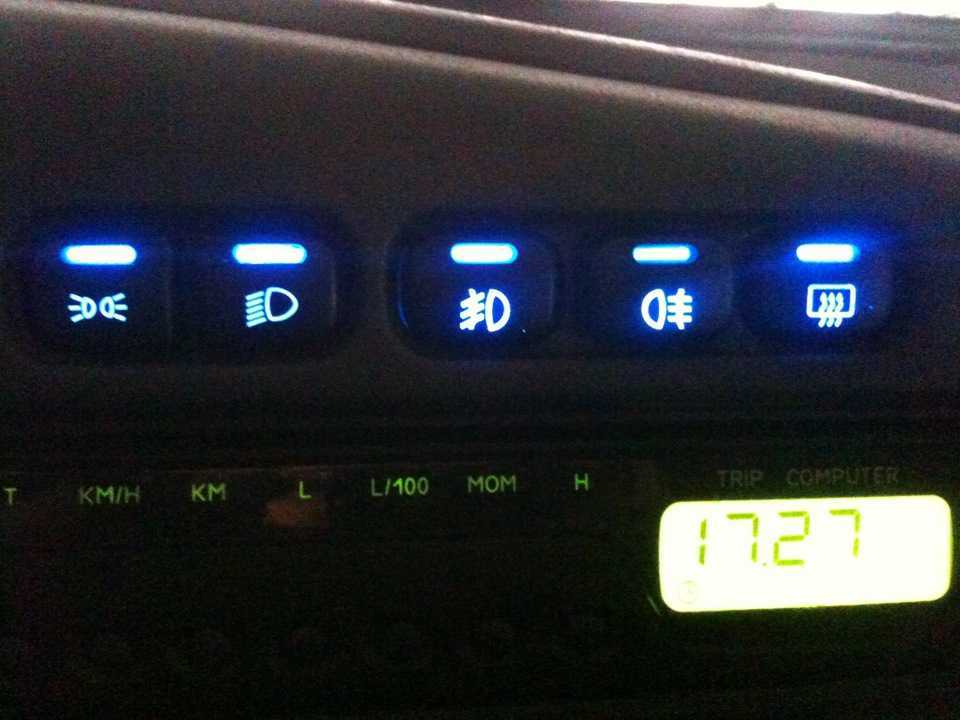

Предназначение бортового компьютера ВАЗ 2114 заключается в информировании автовладельца о технических параметрах транспортного средства. Это осуществляется в результате того, что штатный бортовой компьютер ВАЗ 2114 соединяется с блоком управления посредством специальной диагностической линии. Последняя, при помощи закодированных импульсов, предупреждает водителя о расходе горючего, количестве оборотов мотора и прочих параметрах. Большую часть информации БК получает от датчиков.

Как правило, устройство монтируется на контрольном щитке, над воздушными дефлекторами. В машинах, в которых нет БК, вместо него располагается пластмассовая заглушка.

Основные параметры

Бортовой компьютер на ВАЗ 2114 позволяет определять такие параметры:

скорость движения транспортного средства;
объем горючего в баке и его расход, а также пробег, который сможет пройти на этом топливе машина;
время, потраченное на прохождение того или иного пути;
частота коленчатого вала;
степень прогрева мотора;
показатель температуры в салоне авто;
общий пробег транспортного средства;
напряжение в электросети авто;
степень нагрева антифриза в системе;
в каком положении находится заслонка дросселя;
расход воздуха в целом;
комбинации неисправностей, а также их расшифровка;
расход горючего в целом;
объем потраченного бензина за последнюю поездку;
средняя скорость движения машины и прочая полезная информация.

Возможные неисправности

Если не работает бортовой компьютер, то это может быть обусловлено такими неисправностями:

неправильно либо ненадежно подключено разъемы и провода питания;
вышел из строя предохранительный элемент, отвечающий за функциональность устройства (непосредственно на БК предохранителя может и не быть, необходимо свериться с инструкцией по эксплуатации);
неправильно произведена настройка либо регулировка устройства, для этого необходимо ознакомиться с инструкцией или руководством по эксплуатации.

Если плохо работает бортовой компьютер ВАЗ 2114, в первую очередь необходимо проверить целостность контактов и произвести их очистку, если они окислены.

Часто задаваемые вопросы

Вопрос 1: Почему не работает панель приборов на ВАЗ 2114 инжектор 8 клапанов?

Ответ: Существует несколько возможных причин, по которым панель приборов на ВАЗ 2114 инжектор 8 клапанов может перестать работать:

Проблемы с электрической системой: проверьте предохранители и реле, возможно одно из них перегорело. Также стоит проверить соединение проводов, возможно они повреждены или отсоединены.
Дефектный прибор или дисплей: в таком случае лучше обратиться к специалисту, чтобы провести диагностику и заменить неисправные элементы.
Проблемы с центральным блоком управления или микропроцессором: неисправности в этих узлах также могут привести к неработающей панели приборов.

Рекомендуется обратиться к квалифицированному автомеханику, чтобы точно определить причину и решить проблему.

Вопрос 2: Можно ли самостоятельно исправить неработающую панель приборов на ВАЗ 2114 инжектор 8 клапанов?

Ответ: Если вы обладаете определенными знаниями и навыками в области автомобильного ремонта, то в некоторых случаях можно попытаться самостоятельно исправить неработающую панель приборов. Однако, для этого необходимо иметь доступ к соответствующей диагностической и электрической оборудованию, а также необходимые запчасти

Важно помнить, что некорректное вмешательство может привести к еще большим проблемам. Если не уверены в своих способностях, рекомендуется обратиться к квалифицированному специалисту

Вопрос 3: Сколько может стоить ремонт неработающей панели приборов на ВАЗ 2114 инжектор 8 клапанов?

Основные неисправности предохранителя

Предохранители в автомобилях выполняют существенную роль, защищая электроприборы от скачков напряжения и коротких замыканий. Они берут на себя воздействие таких факторов и сохраняют рабочее состояние электроприбора, при этом сами перегорают. Но если такое происходит регулярно, необходимо проверить блок предохранителей и определить причину поломки.

Плохие контакты

Одна из часто встречающихся причин ситуации, когда предохранитель не работает, связана с контактной группой. При частых перепадах напряжения у большинства автомобилей ВАЗ происходит прогорание контактов и расплавление пластмассы, что может прервать соприкосновение деталей. Также подобное состояние наблюдается, когда контакты окислились и покрылись налетом.

Почему не работает панель приборов ВАЗ-2115: ремонт

Некоторые владельцы автомобиля ВАЗ-2115 иногда сталкиваются с такой проблемой, как нерабочая панель приборов. Зачастую эта неисправность вызывается неквалифицированными вмешательствами при ликвидации различных проблем с авто. Помимо этого, проблема может начаться из-за производственного брака. Для выявления причины поломки необходимо обратиться в автосервис за диагностикой.

Причины, по которым перестала работать ПП

На самом деле их не так уж и много и самыми распространенными являются:

Самая легкая – это плохой контакт панели с электронным блоком управления. Решается проблема заменой штекера или попросту зачисткой контактов.
Поломка в самой панели приборов или сбои в работе. Для решения проблемы все разъемы соединяются повторно с учетом схемы правильного подключения.
Неполадки работы тахометра, спидометра, контроллера уровня топлива. В этом случае причина механическая или электрическая. Для устранения неполадок заменяют регуляторы или проверяют работу предохранителей.
Перестала работать подсветка ПП ВАЗ-1215. В данной ситуации необходимо выяснить причину неполадки.

Маловероятно то, что произойдет одновременный сбой в работе датчиков, от которых напрямую зависит работа ПП. Если учитывать, что они работают не прямо с приборами, а посредством ЭБУ (электронный блок управления), то, соответственно, сбои в работе приведут к тому, что ПП перестанет работать. К тому же стоит отметить, что двигатель тоже прекратит свою работу.

Для проверки необходимо включить аварийный сигнал либо поворотник. Отсутствие их работы говорит о том, что предохранитель сгорел. Следовательно, можно сделать вывод о том, что произошло короткое замыкание. Для устранения проблемы проверяют электрическую цепь. Однако бывает и так, что предохранитель целый и в рабочем состоянии, но на автомобиле ВАЗ-2115 перестает работать панель приборов. Здесь причину выяснить намного сложнее. Решением проблемы будет снять панель приборов и проверить, идет ли напряжение с данного предохранителя на клеммы белой и красной колодок. По белой колодке идет питание к спидометру, тахометру, указателю температуры. А по красной – указатель топлива.

Если в результате проверки клеммы показывают напряжение +12 В, то это говорит о том, что ПП не работает в результате плохого контакта провода, который идет на массу авто. В случае если на клеммах не отражается напряжение +12 В, то необходимо разбирать монтажный блок и искать причину неполадки.

Что делать, если не работает панель приборов ВАЗ-2115

Как уже было сказано выше, предстоит установить причину неполадки панели приборов. Если они существенны и не поддаются ремонту, то в таком случае необходимо произвести установку новой ПП. Для более благополучного исхода при монтаже панели нужно знать и придерживаться следующей инструкций:

Замена панели приборов осуществляется строго в соответствии с распиновкой.

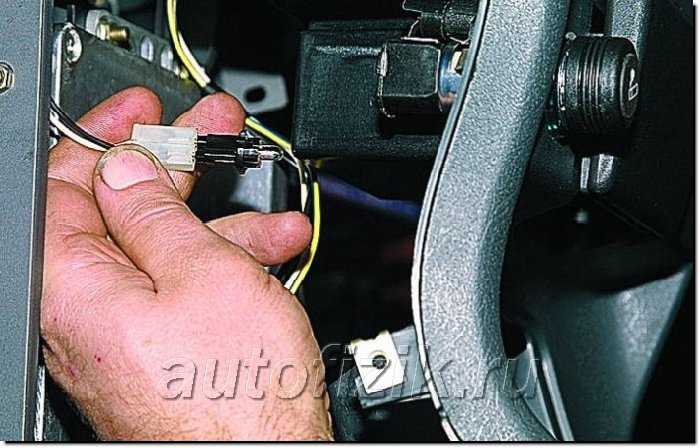

Первоначально нужно отсоединить кабель, идущий к прикуривателю.

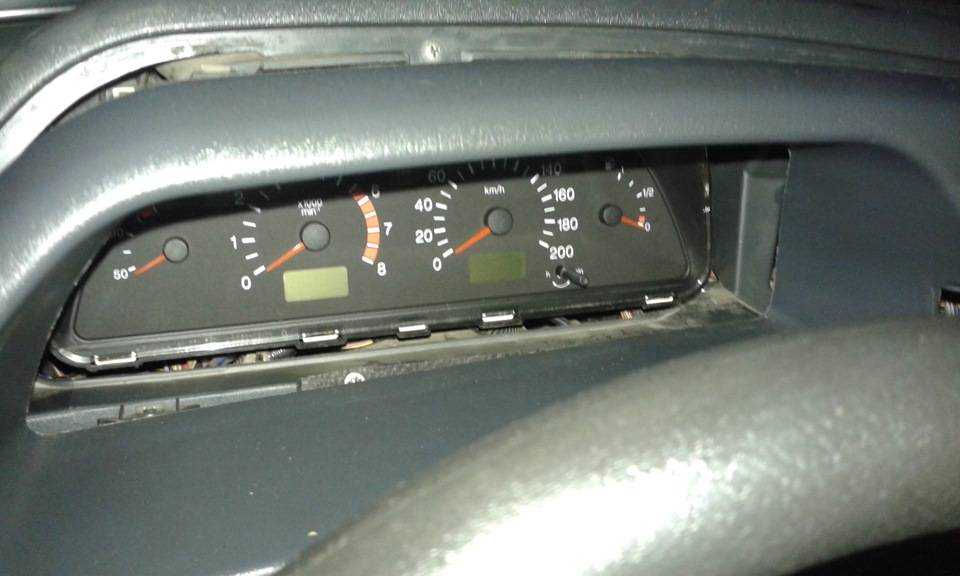

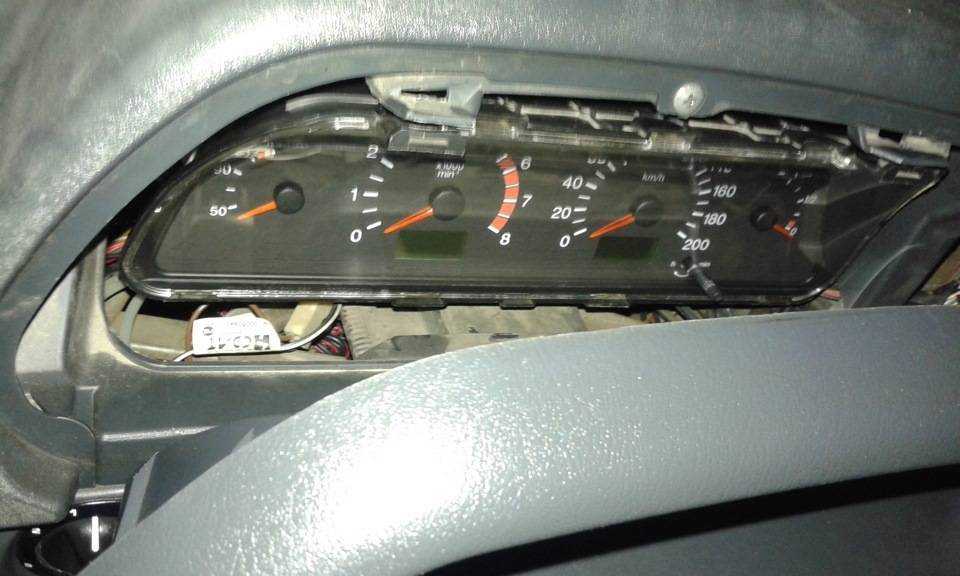

Произвести демонтаж контрольного щитка. Необходимо, выкрутить 2 самореза, располагающихся по краям, сверху и снизу панели приборов.Следующим этапом будет демонтаж накладки. Сложность состоит в том, что она удерживается фиксаторами, поэтому ее нужно чуть раскачать.
После этого отключаются все провода, идущие к панели приборов (разъем световой сигнализации, часов, спидометра, датчика уровня горючего).
Самым последним действием производят демонтаж контрольного щитка. Откручиваются все болты, которые ее фиксируют

На данном этапе стоит очень осторожно совершать действия, так как реально повредить проводку.

После всех вышеупомянутых действий процесс демонтажа контрольного щитка можно назвать завершенным. Если есть необходимость сменить лампочки, то нужно извлечь патроны и поставить новые. При демонтаже патронов их поворачивают против часовой стрелки

Делать это следует с особой осторожностью во избежание их повреждений. Сбор нужно осуществлять в обратном направлении. Соблюдая все правила монтажа панели приборов, можно самостоятельно решить все возникшие проблемы, связанные с ее работой

Если это не удается, то придется обратиться за помощью в автосервис для исправления неполадок с ПП

Соблюдая все правила монтажа панели приборов, можно самостоятельно решить все возникшие проблемы, связанные с ее работой. Если это не удается, то придется обратиться за помощью в автосервис для исправления неполадок с ПП.

Советы для автомобилистов

Если на автомобиле ВАЗ-2114 на щитке приборов не работает ни один из установленных на нём указателей (спидометр, одометр, тахометр, указатели уровня топлива и температуры охлаждающей жидкости), то первое, что придётся сделать водителю, это проверить целостность предохранителя F3, который находится в монтажном блоке. Если он сгорел, то прежде, чем его заменить, нужно найти причину, из-за которой он перегорел, иначе у вновь поставленного нового предохранителя будет та же участь, что и у предыдущего. Наиболее часто, предохранители горят, в результате короткого замыкания.

Если даже предохранитель цел, то не поленитесь достать его и проверить состояние контактов. Бывают случаи, когда контакты окисляются, а электрическая цепь в этом месте, прерывается. Убедившись в целостности предохранителя, следующим шагом будет проверка реле зажигания, которое находится в салоне автомобиля слева от рулевой колонки. Оно закреплено на шпильке «вниз головой». В колодке, куда вставляется это реле, при помощи перемычки можно попытаться замкнуть силовые провода. Если при этом щиток приборов оживёт, то реле зажигания придётся заменить.

При исправности реле зажигания, вероятных причин не рабочего состояния щитка приборов, остаётся только две: замок зажигания и монтажный блок. До установки на автомобиле ВАЗ-2109 реле зажигания, контакты замка, подгорали довольно таки часто, и их приходилось зачищать, отсоединяя контактную группу от самого замка. После внесения изменений, в принцип подачи напряжения на замок зажигания, его контакты стали подгорать очень редко, но вероятность этого явления, все же осталась. На монтажном блоке, в его плате, могут перегорать дорожки, для того чтобы это увидеть монтажный блок придётся снять с автомобиля.

Кроме выше перечисленных причин, которые могут привести к отказу в работе щитка приборов, необходимо ещё и проверять надёжность крепления массового провода.

5 комментариев

Здравствуйте! Сегодня на 14-ой менял лампочки основного освещения в салоне и после этого показатели приборов перестали показывать показания оборотов,скорости,уровня топлива и температуру жидкости… Заменил F3 предохранитель как написано у вас на сайте и всё стало показывать. А лампочки так и не горят в салоне.Спасибо!

человек четко объяснил проблему +1 ему . также нечаянно замкнул контакты освещения в салоне…..

Машина заводится, но приборы не реагируют! + не работают поворотники, «дворники». Релешка и пред в норме. Подскажите советом;)

Тоже самое у меня такое было! нашли в чем причина?

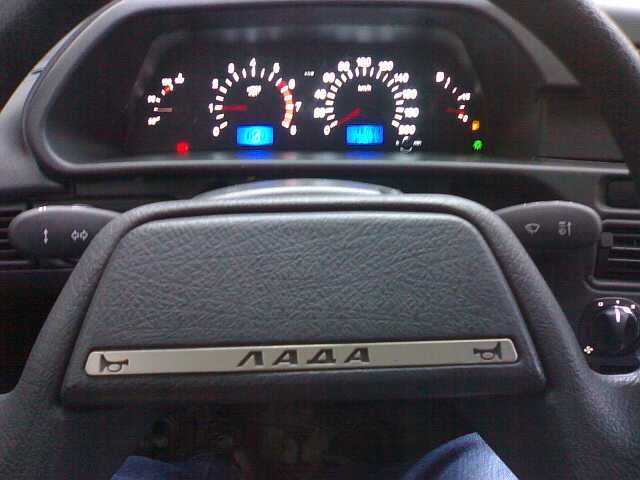

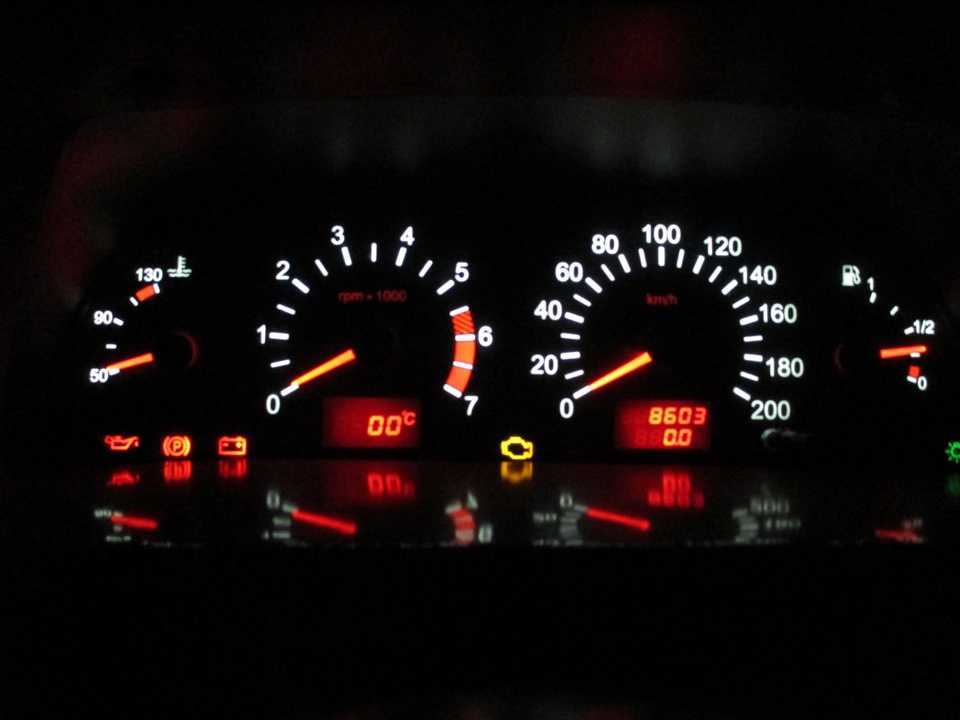

На каждом автомобиле, есть такая вещь, как: панель приборов. Она помогает водителю определить текущую скорость передвижения, количество пройденных километров, скорость вращения коленчатого вала, на более современных моделях – уровень необходимых жидкостей и состояние некоторых систем. На автомобиле ВАЗ 2114, панель приборов включает в себя четыре стрелочных показателя, двенадцать лампочек-индикаторов, и два маленьких экрана.

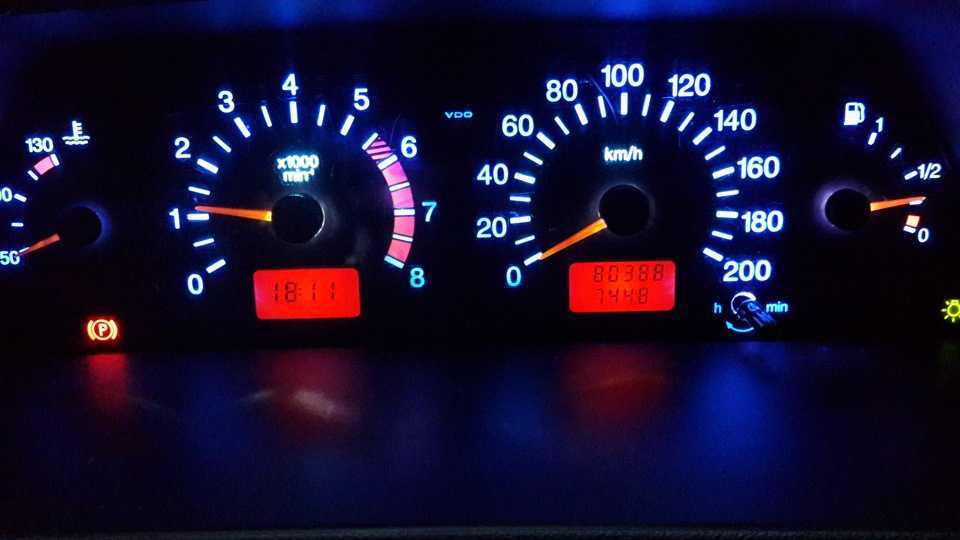

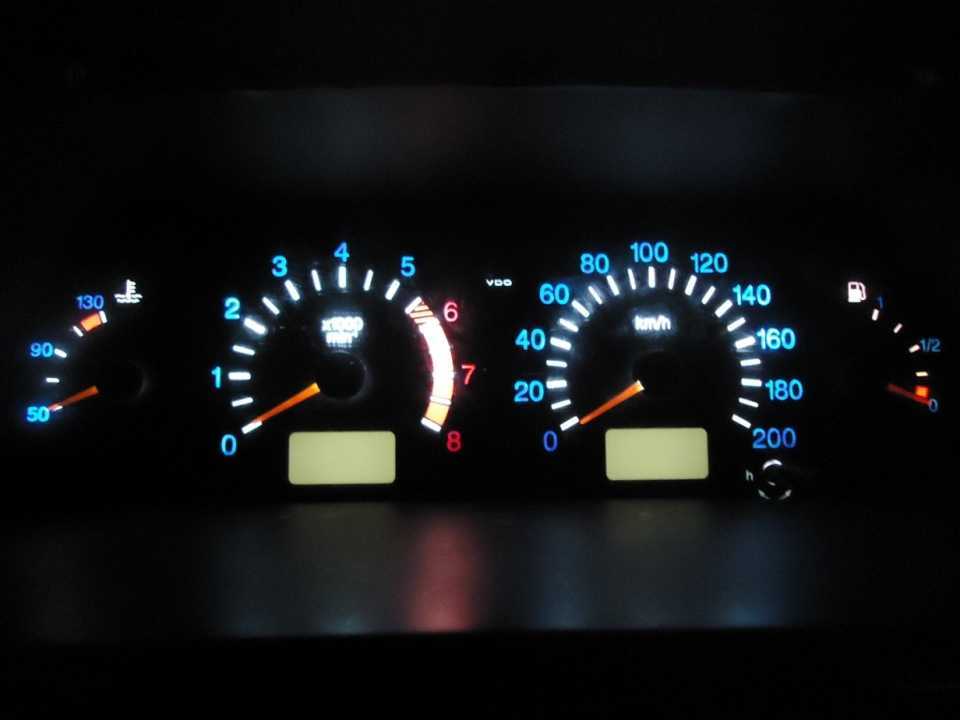

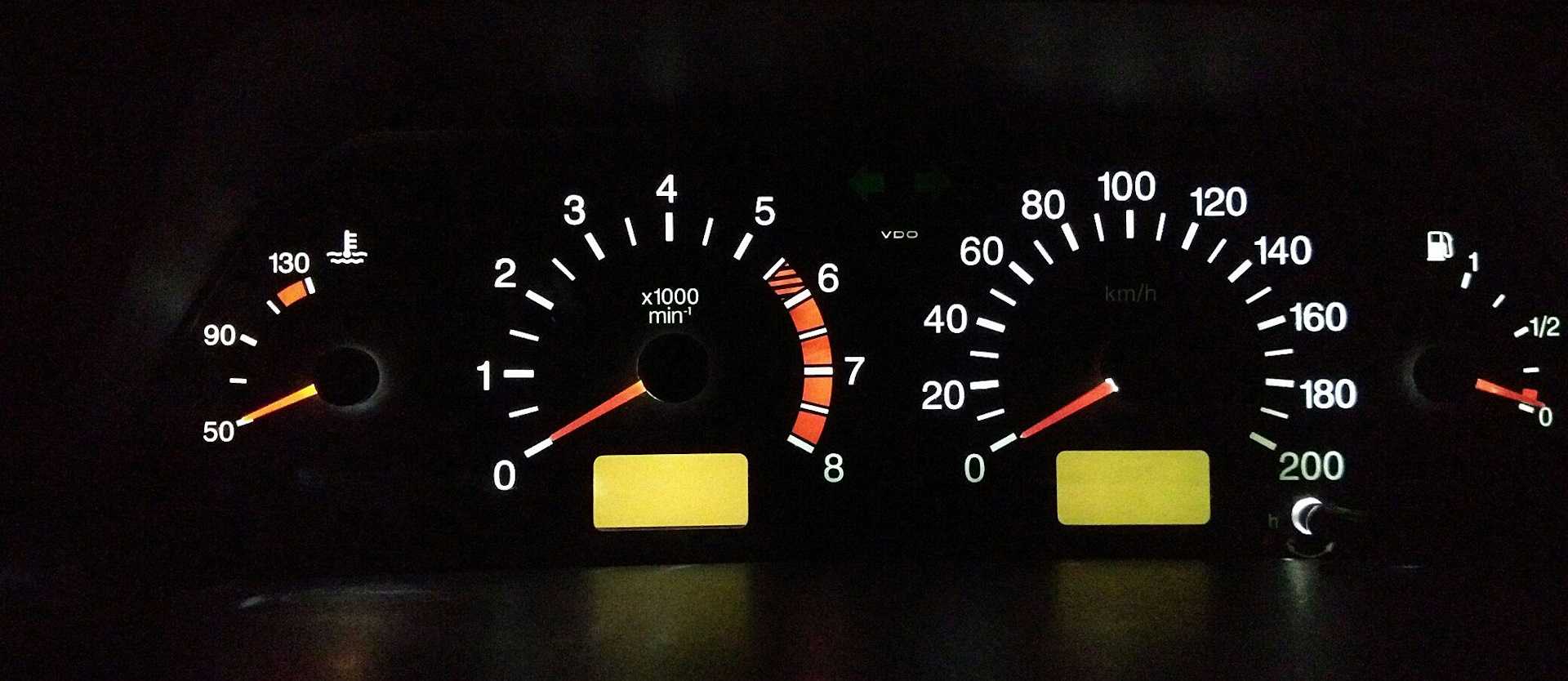

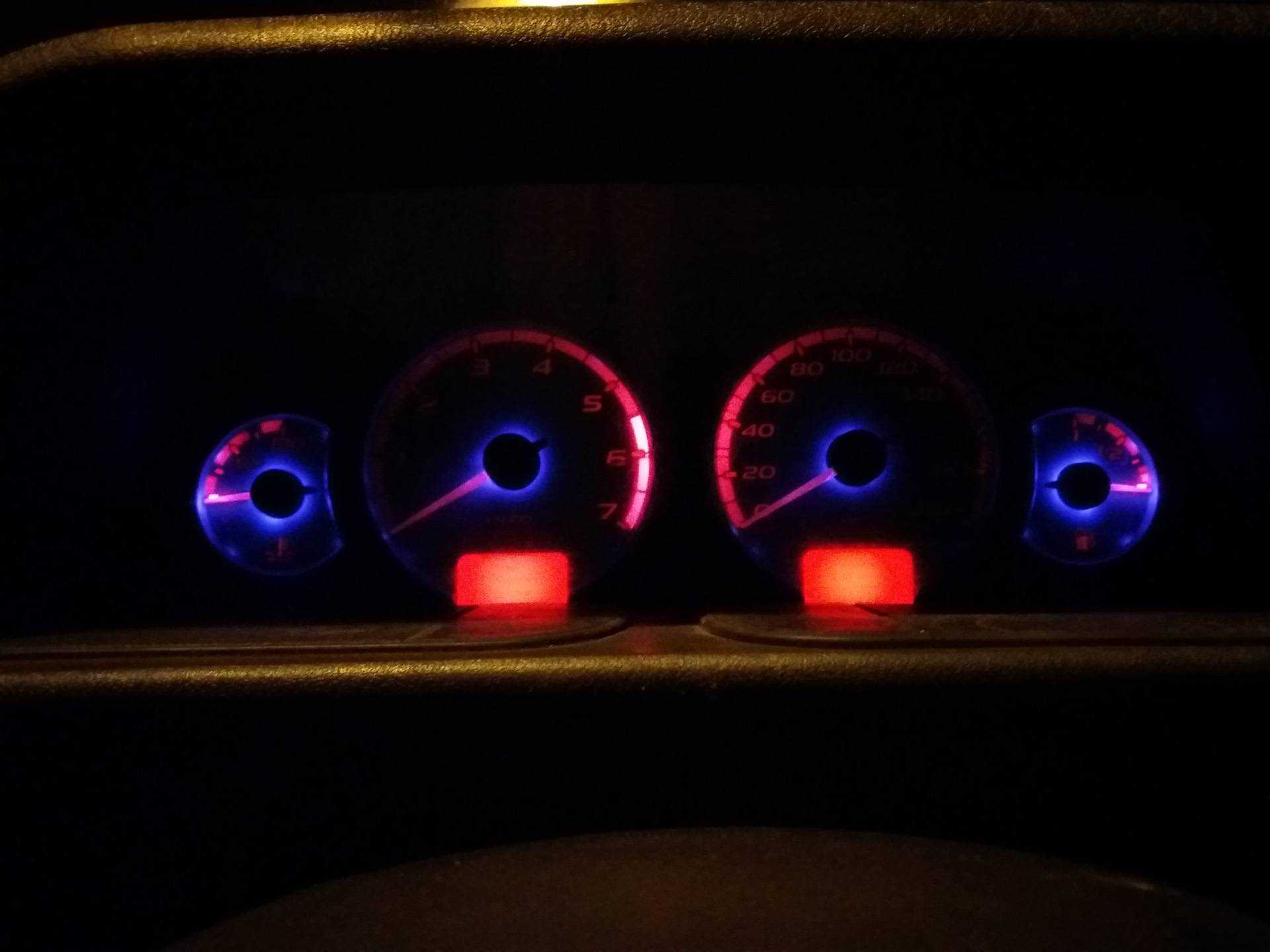

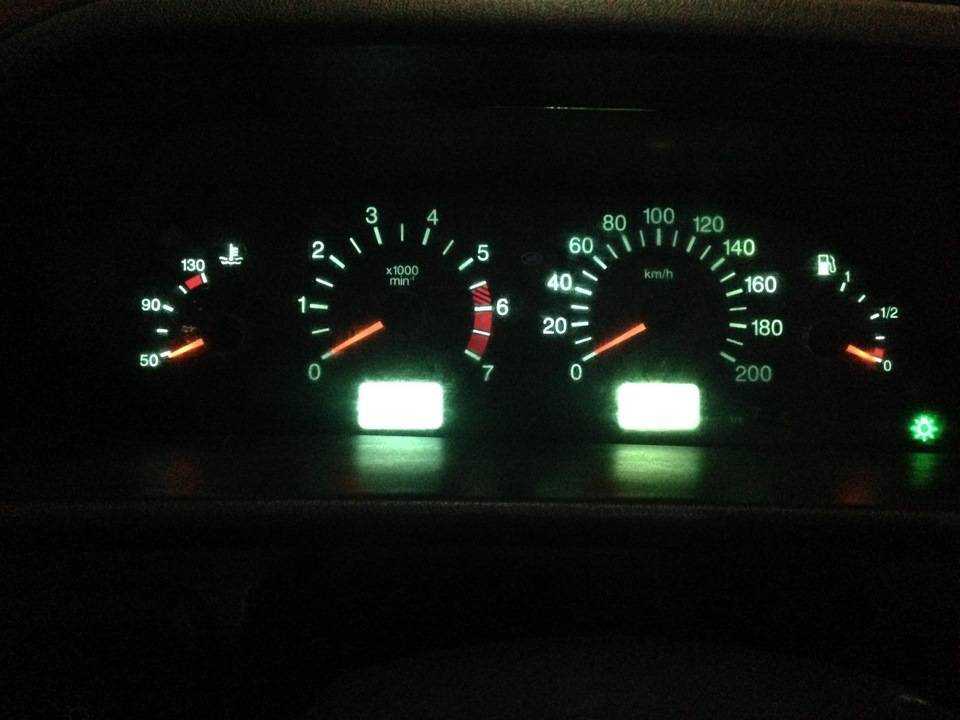

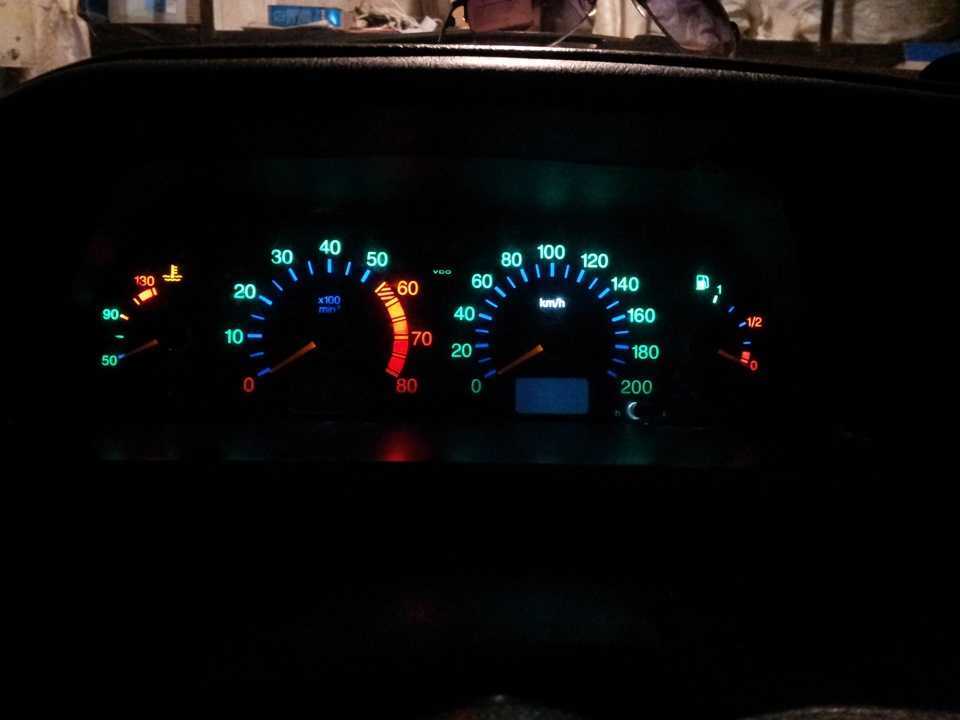

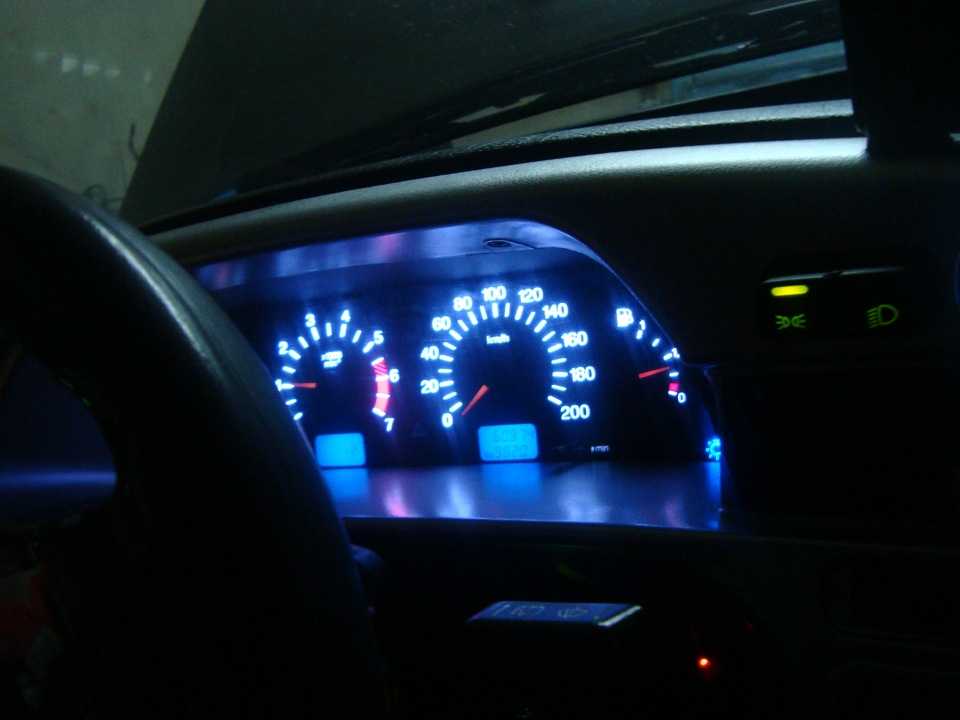

Для лучшей видимости обозначений, особенно в темное время суток, устанавливается подсветка, которая освещает весь щиток. Как показывает практика, приборы на щитке, включая подсветку, ломаются довольно редко, но все-таки, что делать, если вдруг такое произойдет с Вашим автомобилем ВАЗ 2114?

ВАЗ 2114 не заводится — нет искры

Система работы ВАЗ 2114 представляет собой типичный инжекторный двигатель. По датчику положения коленчатого вала блок управления определяет положение поршней в цилиндрах, после чего подает в них искру либо бензин. Так вот, у обычного восьмиклапанного двигателя 21124 есть типичная неисправность. Дело в том, что фишка датчика положения коленчатого вала имеет свойство отгнивать. Новая фишка в магазине стоит 15 руб, замена ее занимает 15 минут. В большинстве случаев это решает все проблемы.

Теперь рассмотрим более сложные случаи, когда ВАЗ 2114 не заводится. Для начала, надо убедиться, что питание подается на модуль зажигания. Для этого снимаем с него фишку, после чего замеряем напряжение на центральном выводе и массе автомобиля. При включенном зажигании здесь должно быть 12 Вольт. Если 12 вольт здесь нет, копаем в сторону неисправности блока управления. Это самый сложный случай диагностики, поэтому мы его рассматривать не будем.

Убедились, что на модуль зажигания подаётся 12 вольт по плюсовой линии, надо точно знать, что сам модуль зажигания исправен. Сразу надо сказать, что диагностика модуля зажигания обычно относительна. Она позволяет проверить целостность катушки, сопротивление. Однако не позволяет замерить индуктивность, а также напряжение пробоя в момент зажигания. Кроме того, Такая позиция не позволяет проверить время накопления энергии катушки. Поэтому, берем обычный мультик, проверяем сопротивление между вторым и третьим выводам катушки.

Сопротивление здесь должно составлять порядка 1,2 кОм, если оно меньше 1 кОм, катушку стоит заменить. Это говорит о том, что первичная цепь зажигания находится в коротком замыкании. После этого проверяем вторичные катушки модуля зажигания. Для этого замеряем сопротивление между первым и четвертым, вторым и третьим выводом для высоковольтных проводов. Здесь сопротивление катушки у каждого производителя может отличаться, поэтому лучше всего смотреть на относительное сопротивление, то есть оно должно быть примерно одинаково.

Если больше причин нет, проверяем высоковольтные провода на сопротивление. Сопротивление провода для 4 цилиндра должна составлять не более 5 Ком. Сопротивление для бронепровода первого цилиндра не должно превышать 10 кОм. Последний элемент, который стоит проверить этот свечи. Вообще, в этом случае проще вкрутить новые, поскольку стенд для проверки свечей зажигания есть далеко не в каждом городе вообще.

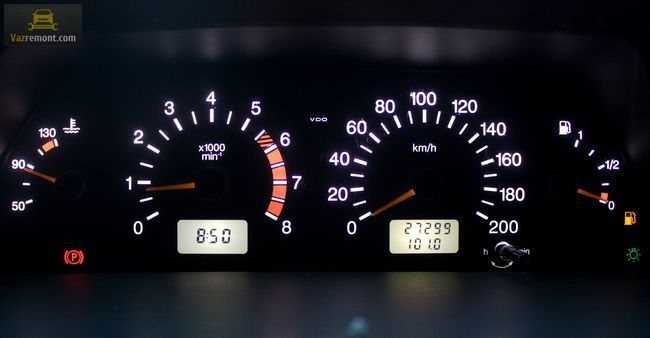

Сколько приборная панель ВАЗ-2114 содержит ламп

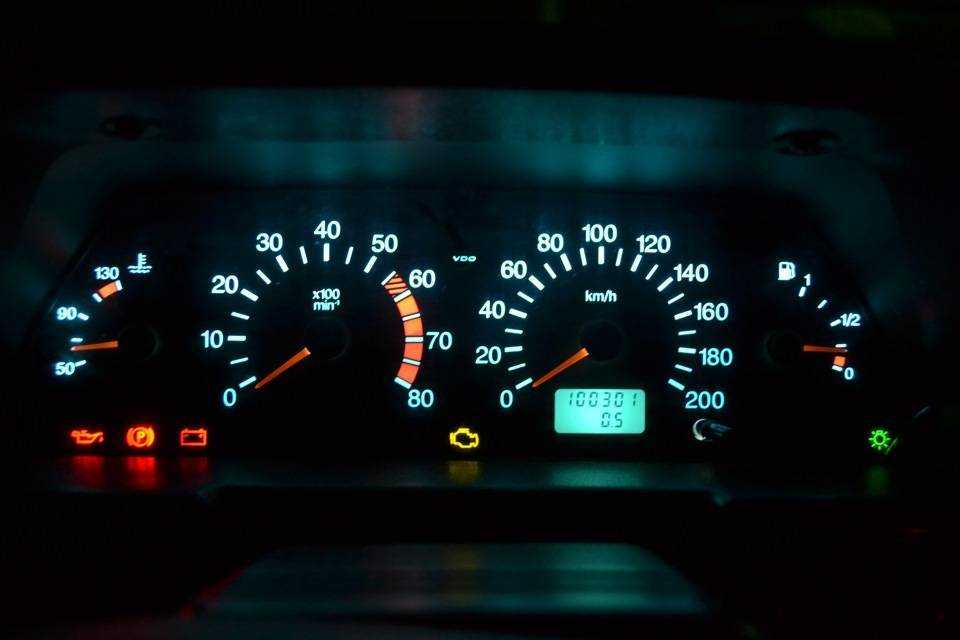

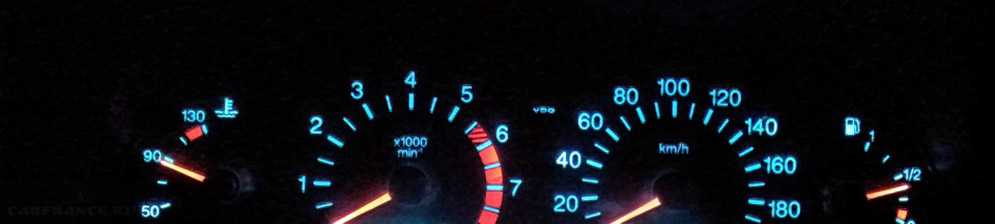

Теперь расскажем, какое количество элементов освещения установлено на щитке рассматриваемой модели ВАЗ. Это позволит прикинуть предстоящие расходы и сразу приобрести необходимый объем.

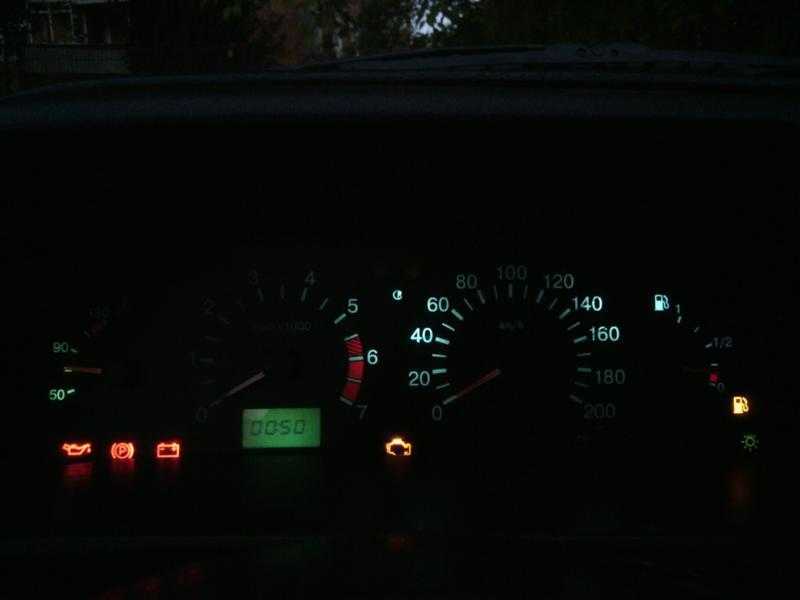

Итак, подсветку приборов обеспечивает 7 ламп. Кроме того, есть еще индикаторы:

левого и правого поворотников – 2 шт.;
аварийного давления масла – 1;
активации ручника – 1;
заряда батареи – 1;
аварийной сигнализации – 1;
неисправности системы управления мотором — 1;
дальнего света – 1;
уровня тормозной жидкости – 1;
внешнего освещения – 1;
запаса топлива – 1.

Итого на ВАЗ-2114 совокупно выходит 18 штук. Специалисты рекомендуют, даже когда перегорела одна лампочка накаливания, сразу менять все. Это гарантирует, что в ближайшей перспективе операцию не придется проводить снова.

Способы решения

В первую очередь нужно проверить лампочку подсветки, если она не работает, ее нужно заменить. Также причиной, по которой не загорается панель приборов в ВАЗ 2114, может быть нарушение целостности проводки. Тебе следует ей позвонить. Поврежденный предохранитель и электрическая цепь, как правило, не подлежат ремонту – их нужно только заменить. Давайте посмотрим на быстрые способы решения этих проблем.

Не горит одна или несколько лампочек

Одна из самых частых причин, по которой перестала работать подсветка приборной панели на ВАЗ 2114 – перегоревшие лампочки. Электрическая схема данной модели устроена таким образом, что при выходе из строя одного источника света все они перестают работать. Для точного определения сломанного элемента потребуется прозвонить всю систему с помощью тестера. Еще одной причиной отсутствия освещения может стать самостоятельная установка светодиодов вместо штатных ламп накаливания. При этом часто допускаются ошибки в распределении мощности или неверно рассчитываются электрические параметры светодиодных элементов.

Проводка

Повреждения и обрывы кабелей в системе бортового питания не редкость на автомобиле ВАЗ 2114. Для обнаружения точки обрыва необходимо проверить все возможные жилы, которые можно найти только в окружении освещения приборной панели. Также лампочки могут не гореть из-за оксидных отложений, образующихся на накладках. Чтобы устранить проблему, вам нужно разобрать ее и очистить всю группу контактов.

Предохранитель

Перед тем, как начать вызывать электрика ВАЗ 2114, необходимо разобрать блок предохранителей. В противном случае диагностика будет неполной и не выявит полноты картины неисправностей в системе освещения комбинации приборов. Причину поломки следует искать как внутри системы разводки проводов, так и снаружи – в сиденье. Если в ходе проверки выясняется, что модуль неисправен, его следует заменить на новый, так как такое оборудование просто не подлежит ремонту.

Повреждена плата

Нарушение схемы подключения системной платы панели приборов на ВАЗ 2114 – проблема более серьезная, чем вышеперечисленное. Несмотря на то, что многие радиолюбители до сих пор ремонтируют и устраняют такой дефект, на практике лучше сразу заменить его на новый. Основная причина, по которой в этом случае не включается подсветка, – это предыдущее короткое замыкание в цепи. Внешние признаки этого будут следующими:

Если источником света является лампа накаливания, проводка подключения к плате будет черной.
Если установлены светодиодные элементы, затемненное место их соединения с цоколем будет свидетельствовать о разрушении микросхемы.

Причины отключения приборной панели на ВАЗ 2114

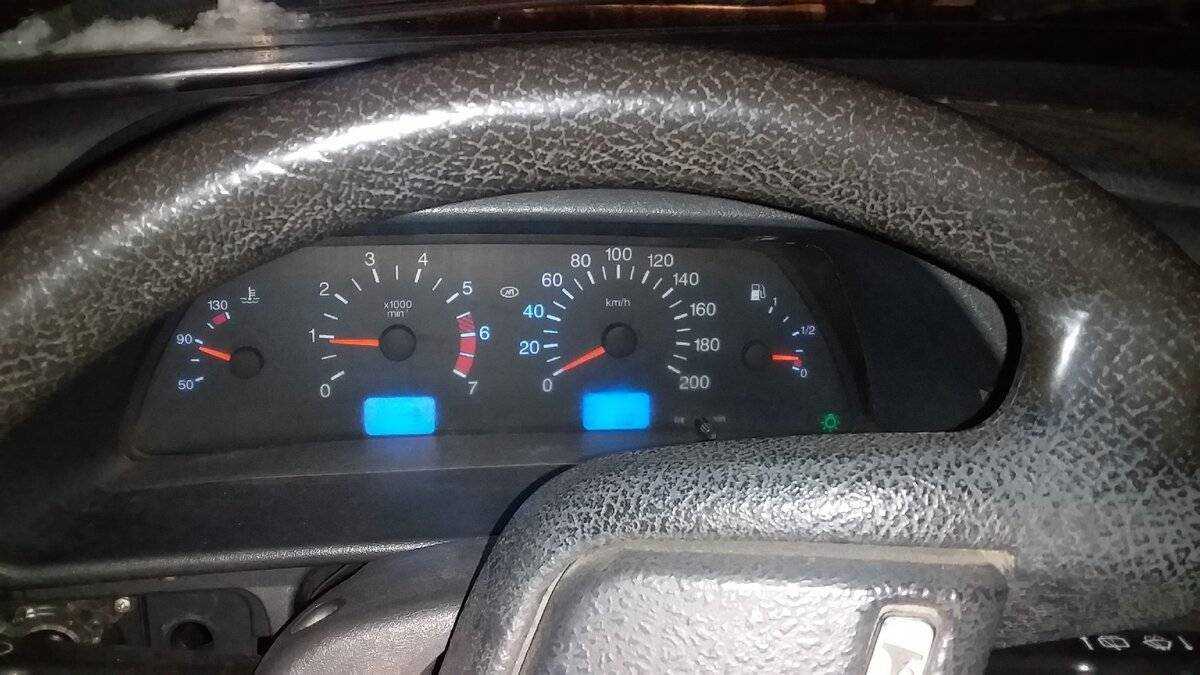

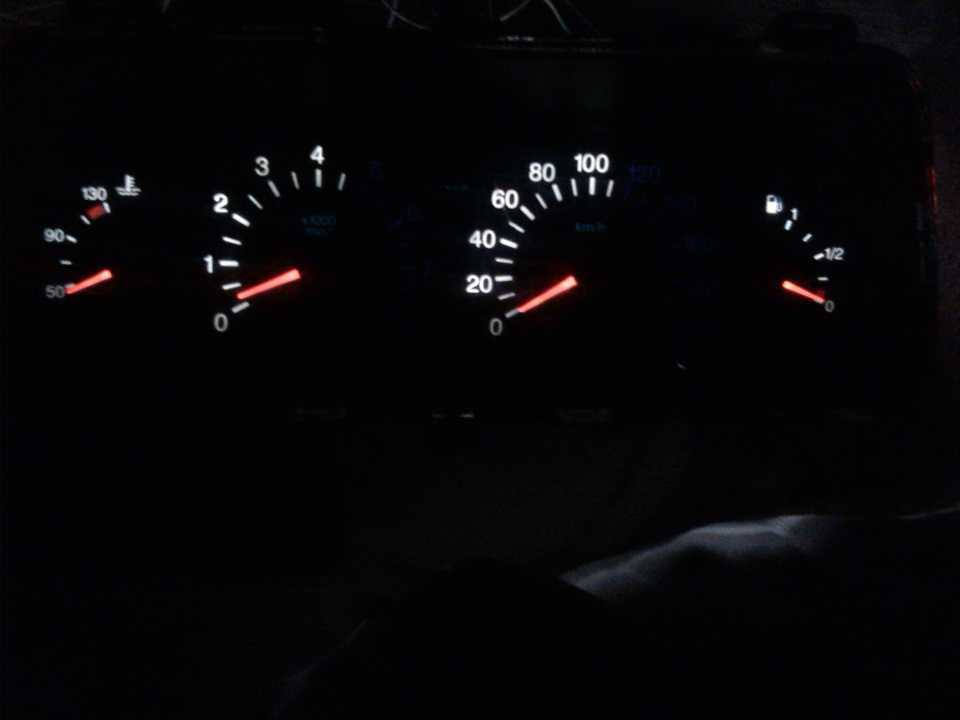

Отключение подсветки приборной панели не сулит ничего хорошего ни водителю, ни автомобилю. Потому что вслед за этой неисправностью обычно следуют другие. Поэтому ремонтировать подсветку следует сразу.

Также следует понимать, что если лампочки на приборной панели погасли, то проблему нужно искать где-то в бортовой электросети. А значит, без мультиметра, паяльника и изоленты не обойтись. Вот основные причины отключения подсветки:

сгорел предохранитель;
перегорели лампочки (или светодиоды — в более поздних моделях ВАЗ 2114 панель подсвечивается ими);
повреждена проводка в бортовой электросети;
сгорела общая контактная плата приборной панели.

Рассмотрим эти моменты подробнее.

Сгоревший предохранитель

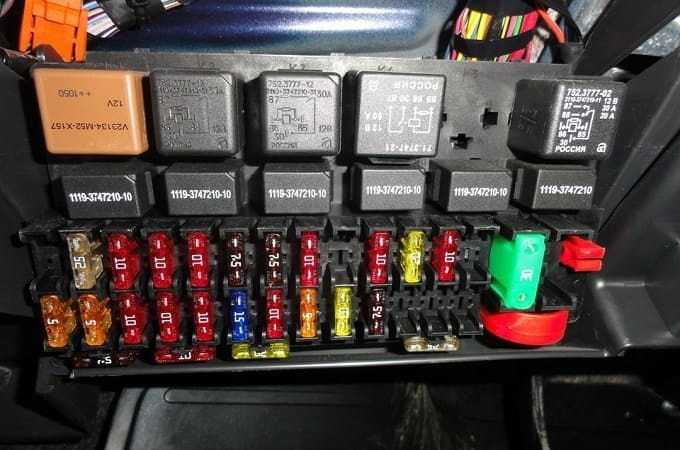

80% случаев отключения подсветки связано с перегоревшим предохранителем. Располагается он в предохранительном блоке, установленном под рулевой колонкой автомобиля. Обычно горит предохранитель, обозначенный в документации как F10.

Именно он отвечает за подсветку приборной панели, работу габаритных огней и освещение номерных знаков. На ранних моделях ВАЗ 2114 предохранитель F10 был коричневого или красного цвета.

На более поздних машинах начали ставить зелёные. Понять, что предохранитель сгорел, не составит труда. Достаточно просто его осмотреть. Корпус перегоревшего предохранителя может быть слегка почерневшим или оплавленным, а проводник внутри корпуса будет разорван. Неисправный предохранитель заменяется новым. Как правило, это решает проблему.

Перегоревшие лампочки

Лампочки в приборной панели работают далеко не в идеальных условиях. Они регулярно подвергаются тряске, скачкам напряжения в электросети автомобиля и температурным перепадам. Всё это существенно сокращает срок их службы. Особенно если это не светодиоды, а обыкновенные лампы накаливания, которыми комплектовались первые модели ВАЗ 2114. Лампочек в общей сложности 19 штук (но это число тоже варьируется в зависимости от года выпуска машины, и уточнять количество ламп следует в технической документации к автомобилю).

Ещё одной причиной перегорания лампочек является их неправильный монтаж. Чаще всего это наблюдается на ранних моделях ВАЗ 2114, где водители решают самостоятельно поменять морально устаревшие лампы накаливания на новые светодиоды, внеся некоторые изменения в электросхему. Без должной квалификации выполнить эту операцию не так-то просто. Вот как выглядит последовательность замены лампочек.

Рулевая колонка опускается в нижнее положение, до упора. Над ней находится кожух приборной панели с четырьмя крепёжными винтами. Они выкручиваются крестовой отвёрткой.

Видео: меняем лампочки в приборной панели ВАЗ 2114

Повреждение проводки

Проблемы с электропроводкой — самый тяжёлый случай. Чтобы разобраться с этим самостоятельно, водителю необходимо иметь серьёзные познания в электротехнике. В частности, он должен уметь хорошо читать автомобильные электросхемы. Такими навыками могут похвастаться далеко не все автолюбители. Именно по этой причине поиск повреждённого участка бортовой электропроводки лучше доверить квалифицированному автоэлектрику.

Его действия сводятся к следующему: он определяет ключевые участки схемы и последовательно «прозванивает» их с помощью мультиметра до тех пор, пока не найдёт разорванный участок проводки. Выполнение этой работы может занять несколько минут или несколько часов — всё зависит от того, где именно произошёл обрыв цепи.

Проблемы с контактной платой панели

Если все вышеперечисленные меры ни к чему не привели, остаётся последний вариант: повреждение контактной платы в приборной панели. Эта деталь представляет собой совокупность нескольких микросхем. Отремонтировать её в условиях гаража без специального диагностического оборудования не представляется возможным. Так что у автовладельца остаётся лишь один вариант — заменить плату целиком. Приобрести её можно в любом магазине автозапчастей. Стоит она около 400 рублей. Перечислим этапы её замены.

Сначала выполняются все действия, о которых говорилось выше, в пункте о замене лампочек.
Но вместо выкручивания лампочек следует выкрутить четыре болта по углам задней стенки приборной панели.
Задняя стенка аккуратно снимается вместе с платой, которая крепится к стенке пластиковыми защёлками.

Итак, большинство проблем с подсветкой приборной панели владелец ВАЗ 2114 может решить самостоятельно. Всё, что для этого требуется — это умение пользоваться отвёрткой. Исключением является случай с повреждением проводки. Для выявления повреждённого участка настоятельно рекомендуется обратиться к электрику. Это позволит сэкономить массу времени и нервов, которые, как известно, не восстанавливаются.

Причины отказала панели приборов

Любой узел и агрегат на отечественном автомобиле с пробегом через определенное время приходит в негодность. Плохие дорожные и климатические условия, низкое качество материалов, несвоевременное обслуживание – все это ведет к постепенному износу всех элементов автомобиля. В ситуации с поломкой приборной панели все сложнее, т.к. никаких особенных правил по обслуживанию панели нет. Единственное, что может предотвратить ранний выход из строя – недопущение попадания влаги в корпус приборки. Если не работает приборка на ВАЗ 2114, стоит провести ее быстрый ремонт. Основная причина – нерабочий показатель температуры охлаждающей жидкости. В случае перегрева мотора высоки риски попасть на его ремонт. Рассмотрим каждую из возможных причин неисправности.

1. Перегорание предохранителя

При отсутствии механического воздействия на панель ее резкая поломка вызывает большое удивление. Неопытный водитель поспешит обратиться в сервис, либо попытается разобрать корпус самостоятельно, с целью выяснить место поломки. Отметим, что первое действие, которое нужно произвести при одновременном бездействии всех элементов на панели – проверка предохранителя. В разные года выпуска автомобиля монтажные блоки с предохранителями могут отличаться. В блоке старого образца предохранитель находится в нижнем ряду. Если считать слева направо, то нужный элемент будет девятым по счету. На более поздних моделях 2114 автомобили стали оборудоваться доработанными монтажными блоками. Предохраняющий элемент, отвечающий за приборку, находится в нем по правую сторону, первый по счету (сверху вниз). На фото он расположен прямо под щепкой. В независимости от года выпуска на нужном месте устанавливались элементы в 7,5 Ампер. При отказе приборной панели в первую очередь проведите процедуру по замене предохранителей. В качестве рекомендации укажем, что наборы с запасными элементами продаются во всех автомобильных магазинах.

3. Повреждение платы

Важнейшая часть конструкции – плата. Даже частичное повреждение ее поверхности вызывает серьезные сбои в показаниях тахометра, спидометра, показателя температуры и уровня топлива. Перегорание платы происходит из-за короткого замыкания. Заниматься перепайкой контактов на плате ВАЗ – пустая трата времени. Дело в том, что после подобного ремонта плата прослужит недолго и снова выйдет из строя. Решение проблемы – полная замена элемента на новый.

4. Неисправность всего блока предохранителей

Еще одной причиной, почему не работает щиток приборов, может быть неисправность в монтажном блоке. Сгорание места контакта ведет к постоянному выгоранию предохранительного элемента. Это вредит корректной работе приборки. Устраняется эта проблема заменой всего блока в сборе. Ничего сложного в этой процедуре нет, а стоимость готовых вариантов под замену низкая. Также можно попробовать восстановить блок предохранителей, путём перепайки дорожек. Нерабочая приборная панель ВАЗ 2114 –проблема для водителя. При ее неисправности случается так, что не работают дворники. Все это – звенья одной цепи неисправности, поэтому если Вы наблюдаете одновременный сбой в двух этих узлах – проведите диагностику.

Устраняйте неполадки сразу после их обнаружения, т.к. если не показывают стрелки приборов – трудно определить некоторые показатели состояния автомобиля.

Из названия суть записи понятна. Не работал БСК с момента покупки машины, в принципе, он мне особо то и не нужен был, но уж если он есть в машине, то он должен работать.Вероятность поломки самого блока мне кажется 1 к 1000. Там и ломаться в принципе нечему. Я был уверен, что либо к нему совсем не была подключена колодка проводов, либо на блок не приходит 12В.Разобрав панель и остоединив блок, я добрался до колодки. Настолько увлекся процессом, что фоток разобранной панели не сделал)Нашел распиновку в интернете, и прозвонил мультиметром. На контакт 9 (схема ниже) не приходит плюс от замка зажигания. Так я и думал)Менять замок или что-то мудрить со старым желания не было, и я решил пойти другим путем.Я просто замкнул между собой 13 и 9 контакты проводом в колодке

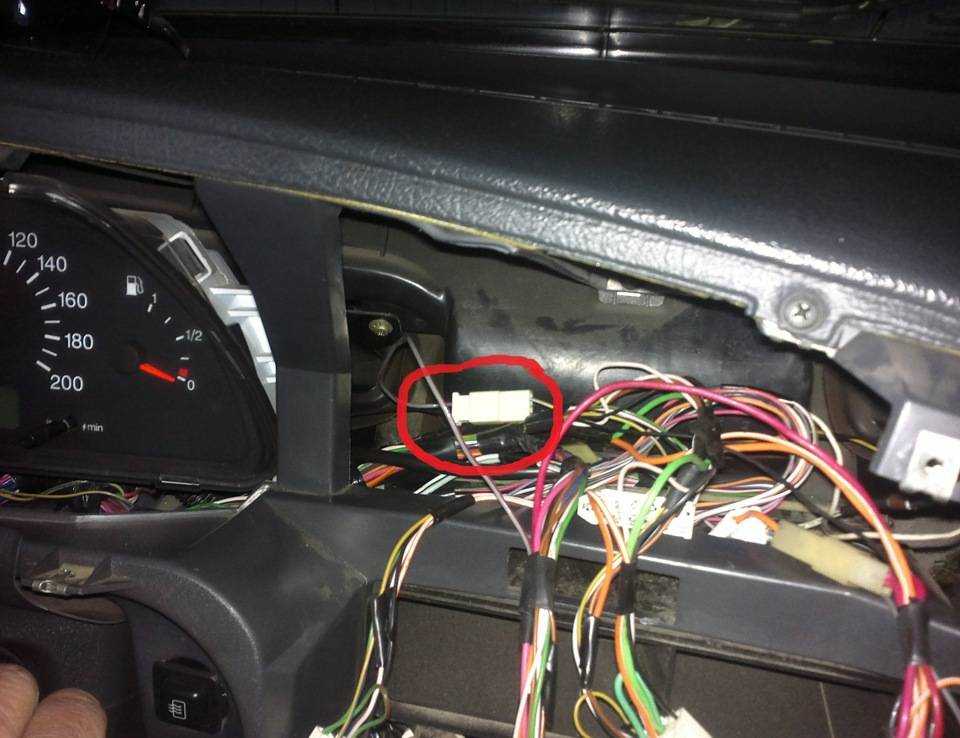

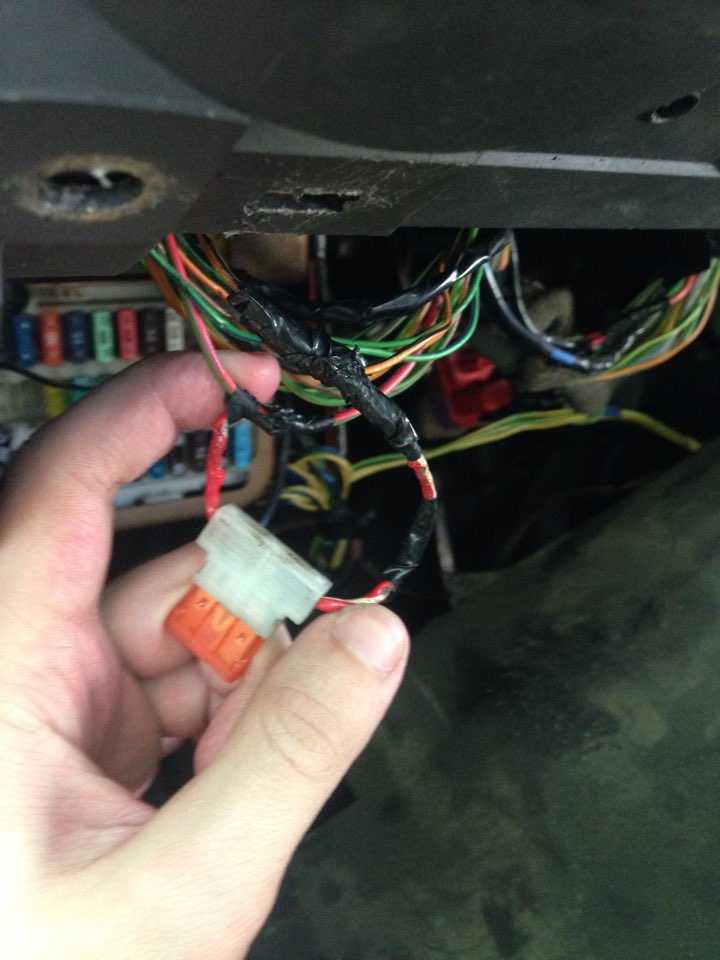

Вот эти контаткы

фото самой колодки не сделал, и в интернете тоже не нашел, поэтому показал на самом блоке

на деле это выглядит так. фотки отстойного качества, потому что под рукой был только телефон без автофокуса

теперь все исправно работает, пищалка только бесит) без нее было лучше)
