Разборка, дефектовка и сборка генератора

Вам потребуются: накидные ключи «на 8», «на 10», «на 24», шестигранник «на 8», отвертки с плоским и крестообразным лезвиями, молоток, пассатижи.

1. Очистите генератор от пыли и грязи.

2. Снимите заднюю крышку, отвернув три гайки шпилек ее крепления.

3. Выверните винт крепления клеммы щеткодержателя…

4. …отверните две гайки крепления щеткодержателя…

5. …и снимите щеткодержатель в сборе с регулятором напряжения.

6. Отпаяйте выводы обмотки возбуждения от выпрямительного блока…

7. …отверните три гайки шпилек крепления выпрямительного блока к корпусу генератора…

8. …и снимите выпрямительный блок.

9. Выверните четыре стяжных болта крепления…

10. …и снимите крышку со стороны контактных колец вместе с ротором.

11. Наденьте головку на гайку крепления шкива генератора, зажмите ее пассатижами и, вставив шестигранник в вал якоря…

12. …отверните гайку, снимите шайбу…

13. …и снимите шкив с якоря генератора.

Отвернуть гайку крепления шкива можно и таким способом.

Зажмите шкив привода генератора в тиски, предварительно обернув его старым ремнем, и отверните гайку крепления шкива.

14. Проверьте исправность регулятора напряжения. Подсоедините контрольную лампу 12 В к щеткам. Подайте напряжение 12 В: «+» на клемму, «–» на «массу» щеткодержателя. При этом контрольная лампа должна гореть. Если контрольная лампа не горит, регулятор напряжения необходимо заменить.

16. Осмотрите контактные кольца. Если обнаружены задиры, риски, царапины, следы износа от щеток и другие дефекты, кольца необходимо прошлифовать. Если повреждение колец не удается вывести шкуркой, можно проточить кольца на токарном станке, снимая минимальный слой металла, и затем прошлифовать. После проточки проверьте биение колец с помощью индикатора. Предельно допустимое биение 0,08 мм. Если биение превышает это значение, замените якорь.

17. Проверьте омметром (тестером) сопротивление обмотки якоря, подсоединив его к контактным кольцам. Если омметр покажет бесконечность, значит, в обмотках обрыв и ротор нужно заменить.

18. Проверьте омметром, нет ли замыкания обмотки на корпус якоря. Один провод омметра подсоедините к корпусу якоря, а второй — поочередно на каждое кольцо. В обоих случаях омметр должен показывать бесконечность.

19. Осмотрите статор. На внутренней поверхности статора не должно быть следов задевания якоря о статор. В противном случае замените подшипники вала якоря или крышки генератора.

20. Проверьте, нет ли замыкания обмоток статора на корпус. Для этого включите контрольную лампу в сеть переменного тока напряжением 220 В (можно использовать аккумуляторную батарею и лампу 12 В). Подсоедините лампу к выводу обмотки статора, а провод от источника тока к корпусу статора — лампа гореть не должна. Если лампа горит, это указывает на то, что в обмотке произошло замыкание, следовательно, необходимо заменить статор или обмотку.

21. Проверьте проводимость обмоток статора. Для этого подсоедините один провод омметра к одному из выводов обмотки, а второй — к другому выводу. Если омметр покажет сопротивление, значит, обрыва нет.

22. Проверьте диоды выпрямительного блока, для этого подсоедините один провод омметра к «массе», а второй — к выводу диода, затем поменяйте провода местами. Диод должен пропускать ток только в одну сторону. Если диод пропускает ток в обе стороны, значит, он неисправен.

23. Осмотрите крышку генератора со стороны привода в сборе с подшипником. Если при вращении подшипника чувствуется люфт между кольцами, перекат или заклинивание тел качения, повреждены защитные кольца или появились потеки смазки, обнаружены трещины в крышке, особенно в местах крепления генератора, замените крышку в сборе с подшипником.

24. Для замены подшипника без крышки выверните четыре винта крепления пластины подшипника…

26. …и оправкой подходящего размера выпрессуйте подшипник из крышки.

27. Установите новый подшипник в порядке, обратном снятию.

28. Проверьте легкость вращения подшипника со стороны контактных колец. Если при вращении подшипника ощущается люфт между кольцами, перекат или заклинивание тел качения, повреждены защитные кольца или появились потеки смазки, подшипник необходимо заменить. Для этого съемником спрессуйте подшипник с вала ротора и напрессуйте новый с помощью подходящей оправки, прикладывая усилие к внутреннему кольцу подшипника.

29. Осмотрите крышку генератора со стороны контактных колец. При обнаружении трещин крышку необходимо заменить.

30. Осмотрите резиновую уплотнительную прокладку подшипника крышки со стороны контактных колец, при обнаружении на прокладке признаков старения замените ее.

31. Соберите генератор в порядке, обратном разборке.

Источник

Проверка работоспособности новых форсунок

После замены форсунок на УАЗ Патриот 409 двигатель, необходимо провести проверку их работоспособности перед продолжением эксплуатации автомобиля. В данном разделе представлены шаги, которые помогут вам провести проверку новых форсунок.

Перед началом проверки, убедитесь, что двигатель автомобиля полностью остыл, чтобы избежать возможного обжига.

1. Запустите двигатель и дайте ему прогреться до рабочей температуры.
2. Установите автомобиль на стационарном ходу и удерживайте его в этом положении.
3. Пользуясь прибором для диагностики двигателя, проверьте равномерность работы всех форсунок. Для этого считывайте показания прибора для каждой форсунки по отдельности и сравните их. Значительные расхождения могут указывать на проблемы с работой форсунок.
4. Проверьте, нет ли утечек топлива в области форсунок. Осмотрите соединения и убедитесь, что все прокладки и крепежи надежно закреплены.
5. Прокачайте топливную систему для удаления возможных воздушных пробок. Нажмите на соответствующий клапан и открывайте его до полного выхода воздуха.
6. Проверьте качество и цвет выхлопных газов. Они должны быть бесцветными или слабо желтоватыми. Если вы заметите сильный дым или необычные запахи, это может указывать на проблемы с форсунками.

Если вы обнаружили какие-либо проблемы при проверке работоспособности форсунок, рекомендуется обратиться к специалисту для проведения дополнительной диагностики и ремонта.

Самостоятельная проверка форсунок

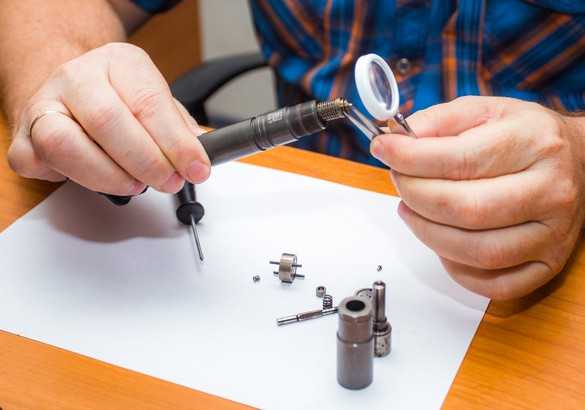

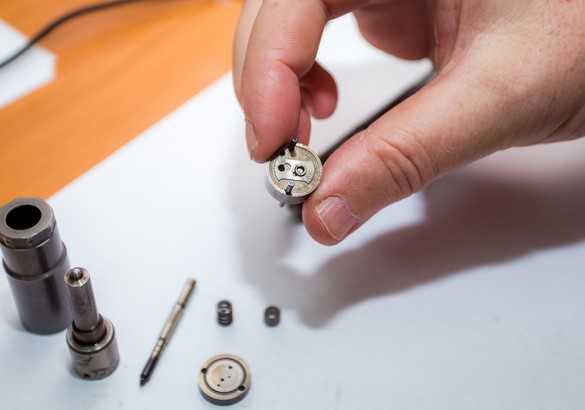

Начнем с того, что автомобильные форсунки делятся на несколько типов, из которых в разное время широкое применение нашли два вида: механические форсунки и электромагнитные (электромеханические) инжекторы.

Электромагнитные форсунки имеют в основе специальный клапан, который осуществляет открытие и закрытие форсунки для подачи топлива под воздействием управляющего импульса ЭБУ двигателем. Механические форсунки открываются в результате роста давления топлива в форсунке. Добавим, что на современных авто зачастую устанавливаются электромагнитные устройства.

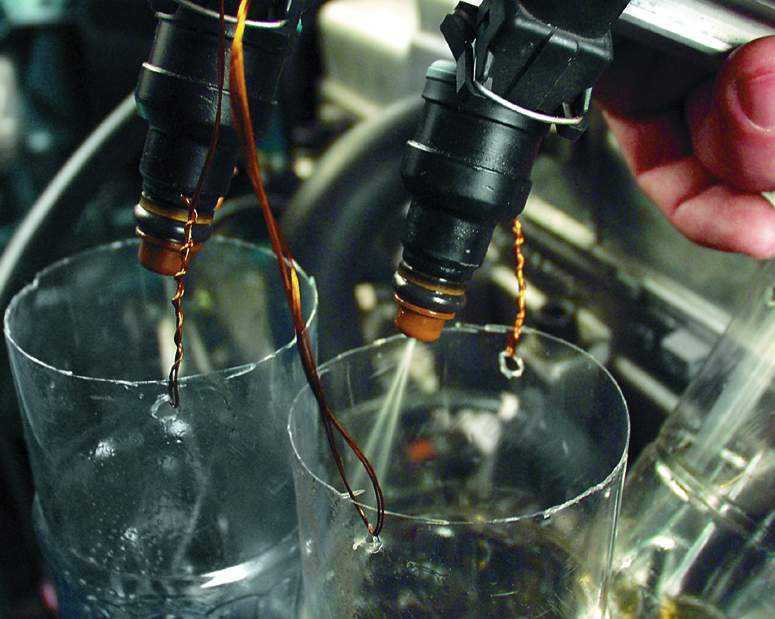

Чтобы проверить форсунки своими руками без снятия с машины можно воспользоваться несколькими способами. Наиболее простым и доступным способом, который позволяет быстро проверить инжекторные форсунки не снимая их с машины, является анализ шумов, издаваемых двигателем в процессе работы.

Проверка форсунки, не снимая двигатель

Чтобы проверить работу деталей, можно использовать несколько способов.

1. Анализировать шумы, издаваемые силовой установкой в процессе работы. Это самый простой вариант проверки, не требующий проведения демонтажа. Характерный высокочастотный звук, издаваемый одной из форсунок, укажет на ее неисправность и необходимость чистки или замены.
2. Поочередное отключение разъемов. Обычно при загрязнении или неисправности элементов впрыска, двигатель работает с вибрациями. Обнаружить «слабое звено» удастся, если поочередно отключить разъемы. Обороты силовой установки спали на нет — значит, данный элемент нормально работает. И так продолжать по каждой. Если обороты не спадут — это и есть неисправная деталь.

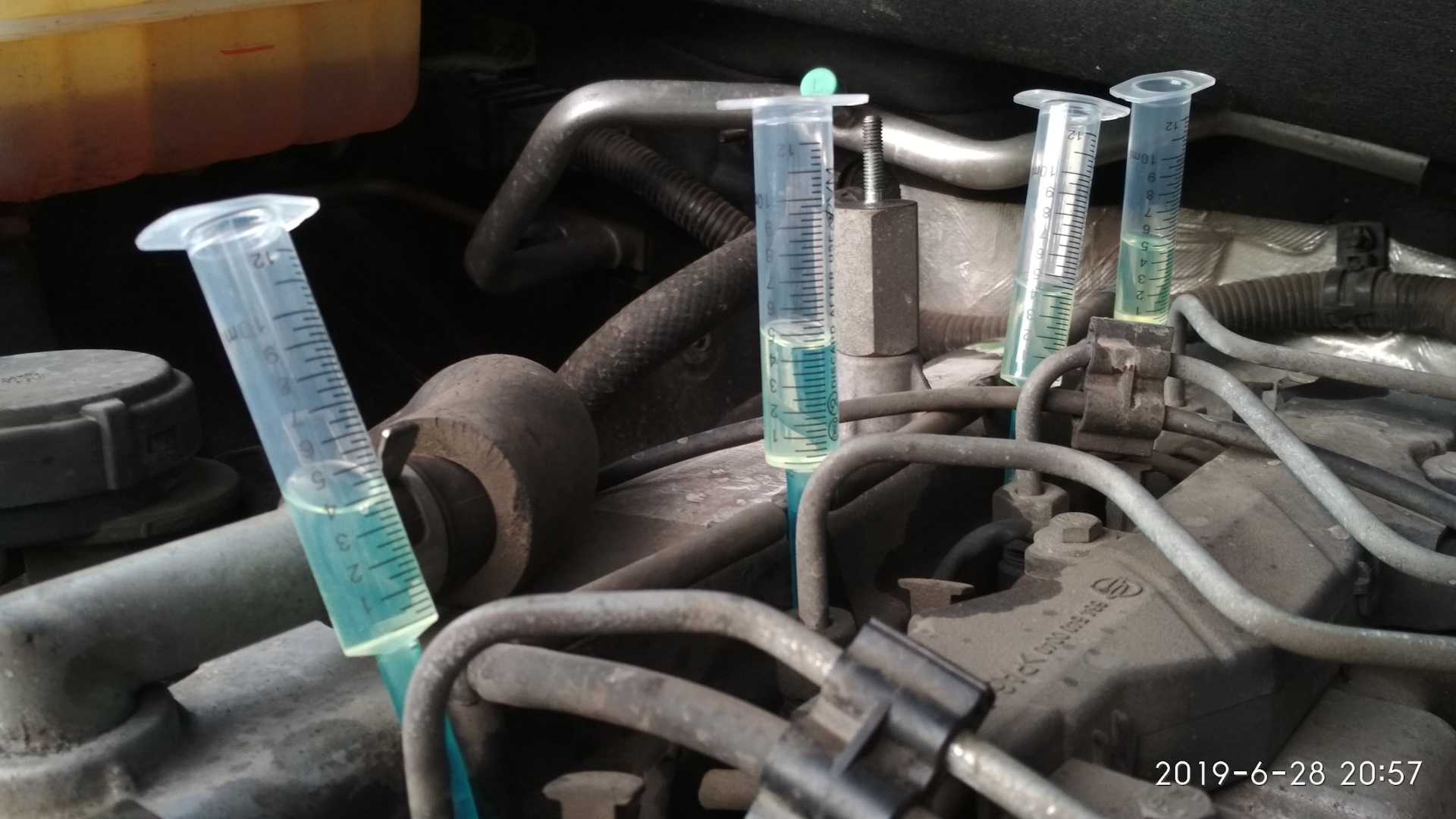

3. АКБ. Проверку аккумулятором производят для того, чтобы выяснить, как поступает горючее и в каком количестве. На батарею внешнего питания подсоединяют два провода (на минус и плюс соответственно). Другие концы кабеля крепят к инжекторам. Перед этим колодку питания надо отключить. После чего запускают мотор и смотрят, с какой детали и сколько вытекает топлива. Сильная течь укажет на проблему в электроцепи автомобиля.

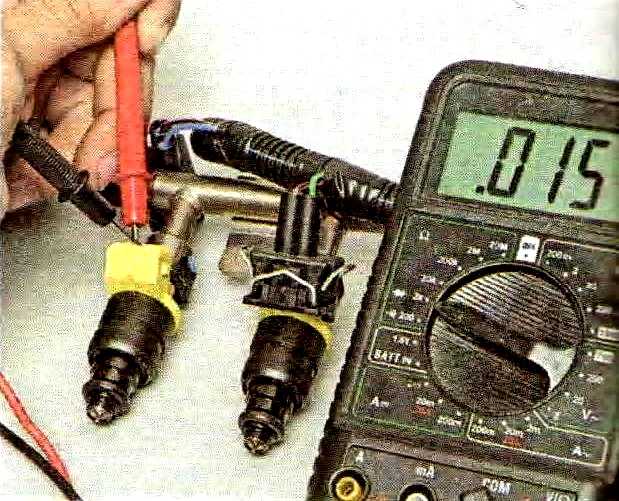

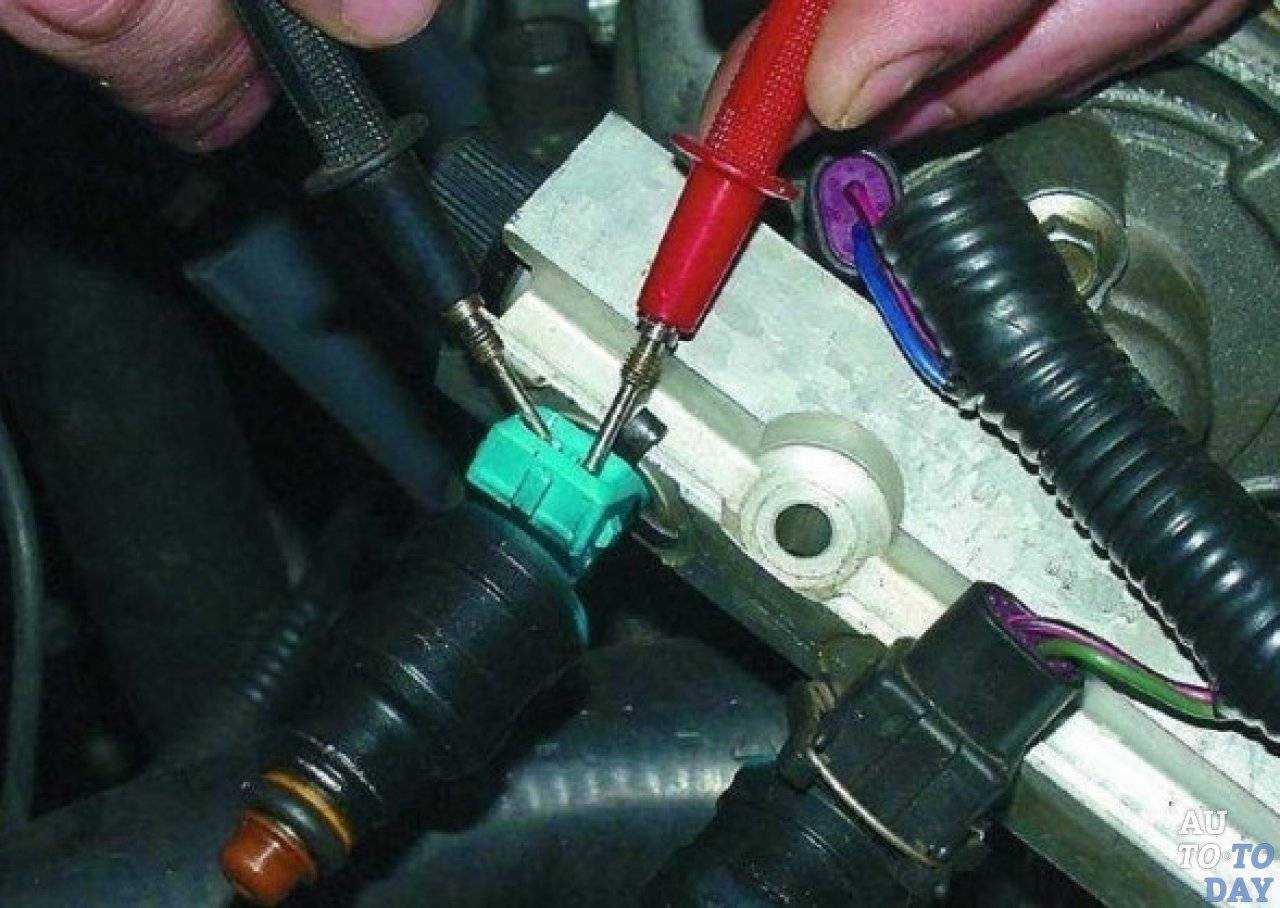

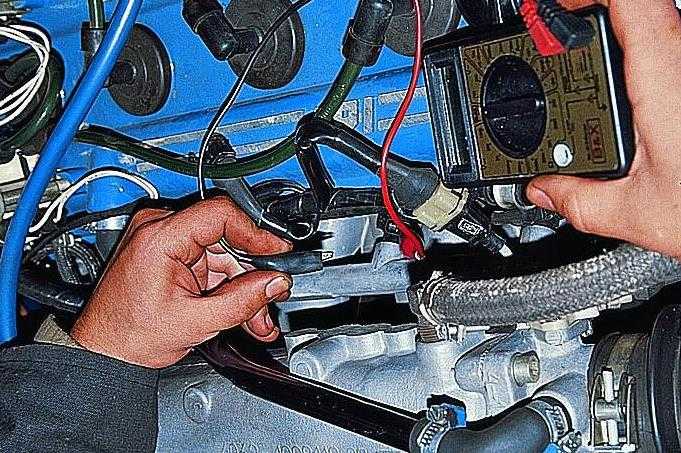

4. Мультиметр. Прибор дает возможность измерить сопротивление на элементах впрыска. Если показатель на элементах с высоким импедансом не соответствует величине 11-17 Ом, то детали неисправны. Для форсунок с низким сопротивлением действует норма в 2-5 Ом. Также можно измерить напряжение, подаваемое на элементы впрыска. Если ток нормально поступает, значит — все нормально.
5. Заведомо исправная деталь. Если вы подозреваете какой-то инжектор, то просто установите на ее место исправную. Таким образом, удастся проверить, меняется ли характер работы силового агрегата.

Причины для замены форсунок

Любая форсунка со временем засоряется. Причина — некачественное топливо, которые мы заливаем на заправках. Современное горючее содержит большое количество смол, оседающих на элементах и снижающих их пропускную способность. Также элементы могут загрязниться из-за не замененного своевременно фильтра.

Засорение можно прочистить, но в ряде случаев рациональнее провести замену. Очень грязные, закоксованные элементы однозначно надо заменять, так как чистка здесь уже не поможет.
