Подготовка

Перед тем, как приступить к изготовлению опрокидывателя для автомобиля, необходимо провести небольшую предварительную подготовку. В первую очередь требуется определить необходимый размер и конструкцию опрокидывателя, исходя из характеристик вашего автомобиля.

Помимо этого, следует учесть особенности места, где будет происходить эксплуатация опрокидывателя

Важно убедиться, что у вас есть достаточно свободного пространства для его размещения и использования

В процессе разработки опрокидывателя необходимо будет использовать технические чертежи и инструкции

Обратите внимание, что при изготовлении высококачественного опрокидывателя потребуется использовать надежные материалы и инструменты

Внимательно изучите схемы и таблицы, представленные ниже, чтобы полностью понять процесс изготовления опрокидывателя для автомобиля. Все эти данные помогут вам создать надежную и безопасную конструкцию, которая будет служить вам в течение долгого времени.

Материал	Количество	Размер
Металлические профили	8 штук	1500 мм
Шурупы	32 штуки	3,5 мм х 25 мм
Стальные уголки	4 штуки	50 мм х 50 мм

Преимущества опрокидывателей

• Увеличение производительности: Опрокидыватели позволяют быстро и эффективно переворачивать или опрокидывать различные грузы, такие как деревья, камни, автомобили и другие. Благодаря этому, процесс работы становится более быстрым и автоматизированным, что увеличивает общую производительность труда.
• Безопасность и эргономичность: Использование опрокидывателей снижает риск травм и повышает безопасность рабочего процесса. Они позволяют работникам оперировать с тяжелыми объектами без необходимости применения физической силы. Благодаря этому, усталость и возможность возникновения травм снижаются, а рабочая среда становится более безопасной и комфортной.
• Универсальность: Опрокидыватели имеют широкий спектр применения и могут использоваться для различных задач. Они могут быть применены в сельском хозяйстве для легкого переворачивания земли или уборки урожая, а также в промышленности для обработки и перемещения грузов большого размера. Благодаря своей универсальности, опрокидыватели являются полезным инструментом во многих отраслях.
• Экономическая эффективность: Благодаря автоматизации процесса и повышенной производительности, использование опрокидывателей может снизить затраты на труд и увеличить эффективность работы. Это позволяет сократить расходы на рабочую силу и повысить общую прибыль предприятия.

Производители опрокидывателей постоянно совершенствуют их дизайн и функциональность, делая их еще более привлекательными и эффективными для использования в различных условиях. Опрокидыватели являются надежными помощниками в работе, их использование способно значительно упростить и ускорить выполнение различных задач.

Механизмы работы опрокидывателей

Основной механизм работы опрокидывателя – это использование силы тяжести и распределение ее на определенные точки автомобиля. При переворачивании автомобиля сила тяжести начинает действовать на определенную точку или ось опрокидывателя, что способствует контролируемому перевороту.

Принцип работы опрокидывателей может быть разным в зависимости от конструктивных особенностей. Некоторые опрокидыватели оснащены шарнирами, позволяющими точно контролировать ось поворота и угол переворота автомобиля.

Другие опрокидыватели используют пружины или газовые амортизаторы для регулирования силы тяжести и создания требуемого уровня стабильности при переворачивании. Эти элементы могут быть настроены на определенные параметры, включая жесткость и скорость сжатия или расширения.

Одним из ключевых факторов работы опрокидывателей является правильное распределение веса автомобиля. Для этого могут использоваться специальные системы балласта или перенацеливания груза, которые обеспечивают оптимальное распределение массы и увеличивают стабильность автомобиля при переворачивании.

Также роль в работе опрокидывателей играет специальное программное обеспечение, которое управляет механизмами опрокидывателя и обеспечивает контроль за всем процессом переворачивания автомобиля.

Виды опрокидывателей

Опрокидыватель представляет собой механизм, позволяющий перевернуть или перевернуть транспортное средство или другой предмет с целью его выгрузки или обслуживания. Существует несколько различных видов опрокидывателей, каждый из которых предназначен для определенного вида работы.

• Площадочные опрокидыватели: Это наиболее распространенный тип опрокидывателя, который используется для выгрузки твердых материалов, таких как песок, гравий или жидкостей. Он состоит из платформы, закрепленной на опорной раме, которая может поворачиваться на 180 градусов, чтобы опрокинуть нагрузку.
• Кузовные опрокидыватели: Этот тип опрокидывателя используется для переворачивания кузовов грузовых автомобилей или полуприцепов. Кузовные опрокидыватели часто применяются в промышленности и строительстве для разгрузки грунта, камней или других материалов.
• Цилиндрические опрокидыватели: Этот тип опрокидывателя используется для опрокидывания бочек, цилиндров или других цилиндрических предметов. Он оснащен специальными держателями, чтобы убедиться, что предмет остается стабильным в процессе опрокидывания.
• Вилочные опрокидыватели: Это специальные опрокидыватели, предназначенные для переворачивания грузов с помощью вилочного погрузчика или другой подъемной техники. Они позволяют оператору безопасно перевернуть и выгрузить тяжелые или неудобные грузы.

Каждый из этих видов опрокидывателей имеет свои преимущества и недостатки в зависимости от конкретного применения. Выбор опрокидывателя зависит от характеристик груза, требований безопасности и особенностей рабочей среды.

Механический опрокидыватель

Принцип работы механического опрокидывателя основан на использовании плеч рычага и наклона. Предмет или материал, который требуется перевернуть, помещается на одну сторону опрокидывателя. Затем механизм медленно поднимает предмет до определенного уровня, чтобы создать небольшой угол наклона. Затем механический опрокидыватель применяет силу, чтобы опрокинуть предмет через плечо рычага и перевернуть его на другую сторону.

Преимущества	Недостатки
1. Увеличение эффективности рабочего процесса путем автоматизации переворота предметов.	1. Высокая стоимость приобретения и обслуживания механического опрокидывателя.
2. Уменьшение риска травмирования работников, так как механический опрокидыватель выполняет тяжелую работу.	2. Ограничения в использовании для определенных типов и размеров предметов или материалов.
3. Точный и контролируемый переворот предметов без искажений или повреждений.	3. Необходимость обучения работников и привыкания к использованию механического опрокидывателя.

Механический опрокидыватель представляет собой полезное устройство для различных отраслей промышленности, где требуется переворот или перемещение тяжелых предметов или материалов. Однако перед его использованием необходимо тщательно изучить особенности и требования процесса, а также предусмотреть все меры безопасности для минимизации рисков возможных травм.

Гидравлический опрокидыватель

Принцип работы гидравлического опрокидывателя основан на применении гидравлического пресса. Он состоит из гидравлического цилиндра, содержащего масло или другую гидравлическую жидкость, а также платформы или рамы для удержания груза. Когда давление гидравлической жидкости подается в цилиндр, он начинает поднимать платформу, позволяя грузу опрокинуться. Для контроля скорости опрокидывания может использоваться система регулирования давления.

Одним из преимуществ гидравлического опрокидывателя является его высокая грузоподъемность и возможность переворачивать тяжелые грузы. Он также обладает высокой точностью и контролем при опрокидывании, что делает его незаменимым внутри производственных помещений.

Однако у гидравлических опрокидывателей есть и недостатки. Их эксплуатация требует специальных навыков и знаний, поэтому требуются обученные операторы. Кроме того, система гидравлики может подвергаться износу и требовать регулярного обслуживания и замены компонентов.

В целом, гидравлический опрокидыватель является эффективным и надежным механизмом для перемещения и обработки тяжелых грузов. Его применение значительно упрощает производственные процессы и повышает эффективность работы на предприятиях различных отраслей.

Info

Publication number

RU2081810C1

RU2081810C1
RU94036857A
RU94036857A
RU2081810C1
RU 2081810 C1
RU2081810 C1
RU 2081810C1
RU 94036857 A
RU94036857 A
RU 94036857A
RU 94036857 A
RU94036857 A
RU 94036857A
RU 2081810 C1
RU2081810 C1
RU 2081810C1

Authority
RU
Russia

Prior art keywords
rod
supports
lock
lifting
rotary

Prior art date
1994-09-29

Application number
RU94036857A
Other languages

English (en)

Other versions

RU94036857A
(ru

Inventor
Денис Александрович Рассмотров
Original Assignee
Денис Александрович Рассмотров
Priority date (The priority date is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the date listed.)
1994-09-29
Filing date
1994-09-29
Publication date
1997-06-20

1994-09-29Application filed by Денис Александрович Рассмотров
filed
Critical

Денис Александрович Рассмотров

1994-09-29Priority to RU94036857A
priority
Critical

patent/RU2081810C1/ru

1996-07-10Publication of RU94036857A
publication
Critical

patent/RU94036857A/ru

1997-06-20Application granted
granted
Critical

1997-06-20Publication of RU2081810C1
publication
Critical

patent/RU2081810C1/ru

Передний узел соединения

Для его изготовления вам потребуется два отрезка дюймовой трубы по 30 см, 32-миллиметровый уголок длиной 33 см и стержень из прута 26 мм в диаметре и длиной 42 см. Возьмите уголок и разметьте по 60 мм в каждую сторону от центра. Полку уголка на этом расстоянии нужно сохранить, а от меток к краям ножовкой по металлу или резаком срежьте полки. В середине уголка проделайте отверстие 16 мм в диаметре. Оно потребуется для скрепления нижней балки с учетом размера шляпки болта. После этого согните уголок в фигуру П-образной формы. Подготовленные детали лучше соединять в сборе со стойкой. При сваривании не прожигайте тубу насквозь, а весь передний соединительный узел должен быть подвижным. Таким образом, П-образный уголок по краям с трубами должен вращаться на стержне из металла.

Изготовление основы

Для изготовления основы вам понадобятся следующие материалы и инструменты:

• Прочная металлическая пластина достаточного размера (толщина пластины зависит от веса автомобиля)
• Сварочный аппарат и электроды
• Угловые стальные профили
• Отрезной диск для болгарки
• Дрель и сверла различных диаметров

Начните с измерения и отметки размеров основы на металлической пластине. Убедитесь, что размеры соответствуют требованиям вашего автомобиля и опрокидывателя.

Затем, используя болгарку, отрежьте пластину согласно отметкам. Будьте внимательны и осторожны, работая с болгаркой. После этого, подготовьте угловые стальные профили, которые будут использоваться для создания каркаса основы. Отрежьте профили нужной длины с помощью отрезного диска.

На пластине отметьте места, где будут располагаться профили, и затем сварите их на место. Не забудьте проверить точность расположения и качество сварки.

Важно, чтобы основа была ровной и стабильной. Выровняйте ее при помощи лазерного нивелира или уровня

При необходимости, воспользуйтесь дополнительными креплениями или регулируемыми ножками, чтобы достичь нужной стабильности.

После завершения изготовления основы, ее можно установить на подходящую платформу или раму, прикрепив ее к ней с помощью крепежных элементов. Обязательно проверьте прочность и надежность установки перед тем, как использовать опрокидыватель для автомобиля.

Проверка работоспособности опрокидывателя

После того, как вы сконструировали и собрали опрокидыватель, важно провести тщательную проверку его работоспособности перед использованием. Ниже представлены основные шаги, которые помогут вам проверить, насколько правильно и эффективно функционирует ваш опрокидыватель для автомобилей

1. Визуальная проверка:

Осмотрите опрокидыватель снаружи и внутри на предмет видимых повреждений, трещин или передвижения деталей. Убедитесь, что все сварные соединения прочные и не имеют дефектов. Проверьте крепежные элементы на надежность и правильное затяжение.

2. Проверка механизма опрокидывания:

Выполните тестовое опрокидывание на специальной тестовой площадке или другой безопасной платформе. Убедитесь, что механизм опрокидывается без особых усилий и плавно перемещается в положение опрокинутого автомобиля

При этом обратите внимание на срабатывание механизма блокировки, если такой предусмотрен

3. Тестирование безопасности:

Осуществите проверку работы специальных устройств безопасности опрокидывателя, таких как ремни безопасности и стойки зафиксированности автомобиля. Убедитесь, что ремни корректно крепятся и их затяжение обеспечивает полную устойчивость автомобиля во время опрокидывания.

4. Тест-драйв:

Протестируйте опрокидыватель на реальных автомобилях. Учтите, что проверка должна проходить только в специально оборудованных условиях с учетом всех правил безопасности. Во время тест-драйва убедитесь, что опрокидыватель безупречно выполняет свою функцию и обеспечивает безопасное опрокидывание автомобиля.

Если при проверке обнаружатся какие-либо неполадки или неисправности, рекомендуется немедленно обратиться к специалисту для проведения дополнительного технического обслуживания и ремонта опрокидывателя.

Монтаж опрокидывателя

Опорную площадку опрокидывателя для автомобиля своими руками протягиваем подо дном автомобиля. При этом место фиксации пятки для домкрата располагаем с той стороны, которая должна быть поднята. Поверх вводим опорный уголок и крепим к площадке болтом. Далее собираем и вставляем в приспособление опорную балку. Предварительно с колес, к которым она будет прилегать, снимаем колпаки.

Пятка для домкрата вкладывается между площадкой и опорным уголком, далее сквозь все три детали вертикально вставляется рейка, имеющая ряд сквозных отверстий. Она служит направляющей и фиксатором для верхней части переворачивателя. Нижний конец рейки прикручивается к площадке болтом. Участки профилей опорного уголка, по которым будет передвигаться платформа смазываем солидолом и только потом ее устанавливаем, сдвигая под дно автомобиля.

Далее к опрокидывателю прикрепляем домкрат и начинаем подъем. После того, как нужная высота будет достигнута, в вертикальную рейку, через отверстие, находящееся прямо под опорным уголком, вставляется шплинт. Он не даст автомобилю упасть, если что-то случится с домкратом. На следующем видео подробно описывается, как установить самодельный опрокидыватель для автомобиля своими руками.

[su_youtube url=»https://www.youtube.com/watch?v=UF8pr7nKGDU»]

Сборка опрокидывателя

Такая конструкция считается не только простой, но и универсальной. С ее применением можно выполнить много работ, связанных с ремонтом машины. Вся система до такой степени проста, что не нуждается в подробных комментариях. Вам следует всего лишь определить размеры профилей, их оптимальную длину. Для подобных систем лучше всего использовать профили квадратных форм, сечением двадцать на двадцать. А если автомобиль весит около двух тонн – размер профиля должен быть в два раза больше. Для примера показано, какие исходные материалы следует подготовить:

Вся система опрокидывателя размещается на жесткой конструкции, имеющей треугольную форму. Основная цель – изменять длину одной из сторон треугольника, чтобы машина поднималась на нужный угол. Работать при этом можно при помощи домкрата или простой лебедки, поднимая авто, как показано на фото:

Регулируемая рейка имеет разметку и засверленные отверстия, с помощью которых есть возможность фиксировать транспортное средство под нужным углом. Но помните, что такие системы изготавливаются с учетом размеров и веса именно вашей машины:

Установка опрокидывателя на автомобиль

Установка опрокидывателя на автомобиль требует точного выполнения нескольких шагов. Ниже приведены основные инструкции, которые помогут вам выполнить эту задачу со своими руками.

1. Выберите оптимальное место для установки опрокидывателя. Рекомендуется выбрать прочную часть автомобиля, такую как рама или крыша.
2. Приобретите опрокидыватель, подходящий для вашей марки и модели автомобиля. Убедитесь, что он имеет необходимые сертификаты качества и соответствует правилам безопасности.
3. Подготовьте инструменты и материалы, необходимые для установки. Вам может потребоваться сварочный аппарат, ключи, болты, гайки, шаблоны для отверстий и т.д.
4. Поместите опрокидыватель на выбранное место и проверьте его точность подгонки. Убедитесь, что он плотно прилегает к поверхности и не раскачивается.
5. Используйте шаблон для отверстий, чтобы отметить места, где будут проходить болты для крепления опрокидывателя.
6. Сверлите отверстия согласно отметкам. Проверьте, чтобы отверстия были прямые и аккуратные.
7. Прикрепите опрокидыватель с помощью болтов и гаек. Убедитесь, что все крепежные элементы затянуты достаточно крепко, но не слишком сильно.
8. Проверьте установку опрокидывателя на прочность. Попробуйте его надавить и пошатать. Убедитесь, что он надежно закреплен и не позволяет автомобилю накрениться.
9. Проверьте, что опрокидыватель правильно функционирует. Попробуйте опрокинуть его в безопасных условиях с использованием специального механизма или руками.
10. После установки опрокидывателя, протестируйте его в реальных условиях и проверьте его работоспособность.

Следуйте этим инструкциям и не забывайте о безопасности во время установки опрокидывателя. При необходимости проконсультируйтесь с профессионалами, чтобы получить дополнительные советы и инструкции.

Описание конструкции

Автомобильный опрокидыватель для авто, чертеж, видео и фото которого представлены ниже, работает она за счет домкрата:

• Реечного.
• Гидравлического.
• Червячного.

Можно взять любой подъемник, который найдется в гараже. Максимально возможный угол безопасного поднятия борта машины – 45 градусов.

Пятка для домкрата должна иметь как можно больше ребер жесткости, что придаст ей дополнительную прочность. Это важный момент, так как деталь в процессе эксплуатации опрокидывателя передвигается по рейке, испытывая нагрузки в районе 2,5 тонн. Варится пятка из листового металла (5 – 7 мм).

Делаем опрокидыватель для автомобиля своими руками: чертеж описываемой далее конструкции

То же касается платформы, которая будет упираться в дно автомобиля – делаем больше ребер жесткости, металл используем толщиной 5 – 7 мм. Дополнительно понадобится металлический уголок и профиль квадратного сечения. Из этого же профиля изготавливаются нижняя площадка, опорный уголок и опорная балка.

Нижняя площадка – это неподвижная деталь из одного металлического профиля, которая будет лежать на земле. Опорный уголок состоит из двух элементов, соединенных между собой короткими отрезками металлопрофиля и двигается вверх-вниз по направляющей рейке. Последняя имеет ряд отверстий для фиксации опрокидывателя под нужным углом.

Нижняя площадка и опорный уголок в сборке

Ряд отверстий, который вы видите на боковых частях опорного уголка, служит для фиксации платформы, на которую будет опираться дно машины. Во время подъема/опускания автомобиля она передвигается по детали в ту или иную сторону. На высшей точке, когда подъем окончен, платформа фиксируется болтом. Болтом же скрепляются между собой площадка и опорный уголок.

Важно: чтобы опрокидыватель для машин не заваливался в стороны, в его часть, противоположную пятке, вставляется опорная балка, представляющая из себя два отрезка металлического профиля квадратного сечения. Длина детали должна быть примерно 4 метра

Для удобства берутся два отрезка по 2 метра, вставляющиеся концами один в другой.

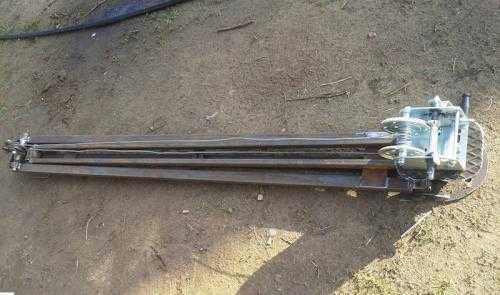

Собранный подъемник

Кузов авто? безусловно, важен!

Сколько будет существовать автомобиль, столько будут случаться и аварии. И во всем этом потоке автомобилей и их перехода от одного владельца к другому всегда будет актуален вопрос состояния приобретаемого авто. Большинство машин, побывавших в мелких ДТП, особо не беспокоят своими старыми изъянами владельцев.

По своей сущности кузов машины считается жесткой несущей конструкцией. Она способна нести не только нагрузки от перевозимого багажа, но и выдерживать всякого рода нагрузки, возникающие во время езды по неровным дорогам. В частности, на скручивание. Подобные нагрузки возникают в процессе езды по проселочным дорогам с большими меж осевыми перепадами.

Изготовление опрокидывателя своими руками

Опрокидыватель используется для поднятия одной из сторон авто на необходимый градус. Более простой вариант, который не потребует специальных приспособлений по примеру редуктора и цепей.

Самодельный опрокидыватель для авто

Процесс производства опрокидывателя своими руками включает несколько этапов.

Башмак изготавливается для работы виде опоры будущего домкрата

Важно следовать подготовленным по чертежу размерам, чтобы ход был свободным.
Стойка для подъема изготавливается из уголков длинной 1.5 метра, сборка осуществляется в форме квадратов, крепление сварочным аппаратом. Стойки используются в количестве двух штук, важно учитывать расстояние, через которое будет ходить балка.
Отверстия высверливаются для крепления опорной трубы, также необходимые для стопорного механизма.
Площадка для балки производится из листа стали, края загибаются, тогда результатом получается коробка, к которой привариваются боковые стороны.
Поддержание автомобиля с противоположной подняв стороны производится путем изготовленной своими руками конструкции из балок

Квадратный профиль изготавливается из уголка длинной, соответствующей автомобилю.

https://youtube.com/watch?v=-mGosOvVkrI

Простой подъемник для переворачивания машины

Для использования на открытом пространстве, возможно изготовить простой подъемник для переворачивания автомобиля. Ходовая часть авто требует технического обслуживания и ремонта своевременно, при отсутствии подъемного устройства или смотровой ямы этого сделать не представляется возможным, работы будут остановлены.

Применение мини подъемника в гараже потребует усилия нескольких человек, результатом чего может быть покорябан бок авто. Немногие осмеливаются ремонтировать автомобиль под сильным углом, однако при отсутствии других способов выхода не предоставляется. Изготовить возможно путем использования уголков с тросовым механизмом от старой лебедки.

Как правильно подготовить гараж

Если вы задумали собрать опрокидыватель для машины самостоятельно, убедитесь в том, что ваш гараж будет отвечать необходимым условиям. Иначе использовать свою конструкцию в помещении вы не сможете – не хватит свободного пространства. Тогда придется работать на открытом воздухе, что не очень приятно в холодную погоду, да и не всегда безопасно. Но об этом чуть позже. Одним словом, если высота гаражного помещения не превышает высоту машины на полтора, а лучше целых два метра – серьезный опрокидыватель лучше не мастерить. Да и по периметру подъемного устройства должно быть свободное место, чтобы имелась возможность для нормального обслуживания машины. А если вы задумали облегчить себе работу и создать опрокидыватель, работающий от электрического тока, то напряжение в гараже должно иметь три фазы. Итак, подготовка места должна зависеть от следующих факторов:

1. конструкции опрокидывателя;
2. размеров машины и ее веса.

Тестирование и настройка

После завершения сборки опрокидывателя для автомобиля, следует приступить к его тестированию и настройке перед использованием. Это важный этап, который позволит удостовериться в безопасности устройства и правильном функционировании.

Первым шагом после сборки опрокидывателя необходимо провести тесты на устойчивость. Убедитесь, что конструкция надежно стоит на месте и не подвержена перекачиванию. При необходимости проведите дополнительную фиксацию или регулировку для обеспечения стабильности опрокидывателя.

Далее следует протестировать механизм опрокидывания. Осуществите несколько опрокидывательных операций с использованием автомобиля-тестового объекта. Убедитесь, что механизм работает плавно и без заеданий. При необходимости отрегулируйте и смажьте все подвижные части опрокидывателя.

Одной из важных составляющих опрокидывателя является система фиксации. Убедитесь, что система фиксации надежно удерживает автомобиль в положении после опрокидывания и не допускает его падения. Проведите несколько тестовых опрокидываний, чтобы убедиться в надежности данной системы.

И последним этапом перед использованием опрокидывателя следует выявить и устранить все возможные проблемы и недочеты. Проверьте всю конструкцию на предмет надежности крепления, отсутствия острых или неприятных краев, а также работоспособность всех механизмов и элементов.

Тестирование и настройка являются неотъемлемыми частями процесса создания опрокидывателя для автомобиля. Их проведение позволит убедиться в безопасности и правильной работе устройства перед его использованием.
