Как проверить датчик положения дроссельной заслонки ваз-2114?

Причины неисправности контактных датчиков

Основная причина выхода из строя – износ резистивных дорожек, приводящий к полному или частичному разрыву электрической цепи. Это приводит к передачи неправильных данных ЭБУ.

Причины неисправности контактных датчиков:

1. Износ резисторного слоя — приводит к потере электрического контакта. Это может произойти как в начале движения ползунка (характерно при пониженном напряжении на выходе датчика), так и на другом участке дорожек.
2. Облом или износ наконечника.
3. Износ приводных шестерен.
4. Замыкание сигнальной или электрической цепей.
5. Обрыв проводки, особенно это касается автомобилей ВАЗ, у которых провода не отличается надежностью.
6. Окисление контактов и загрязнение разъемов.

Большинство причин диагностируется визуально после разбора устройства и с помощью мультиметра.

Что касается ошибки P2135, про которую упоминалось в предыдущем разделе, ее причины:

• плохая «масса» контакта ЭБУ;
• окисление контактов в разъеме;
• неисправность главного реле;
• короткое замыкание и другие причины.

Как заменить ДПДЗ?

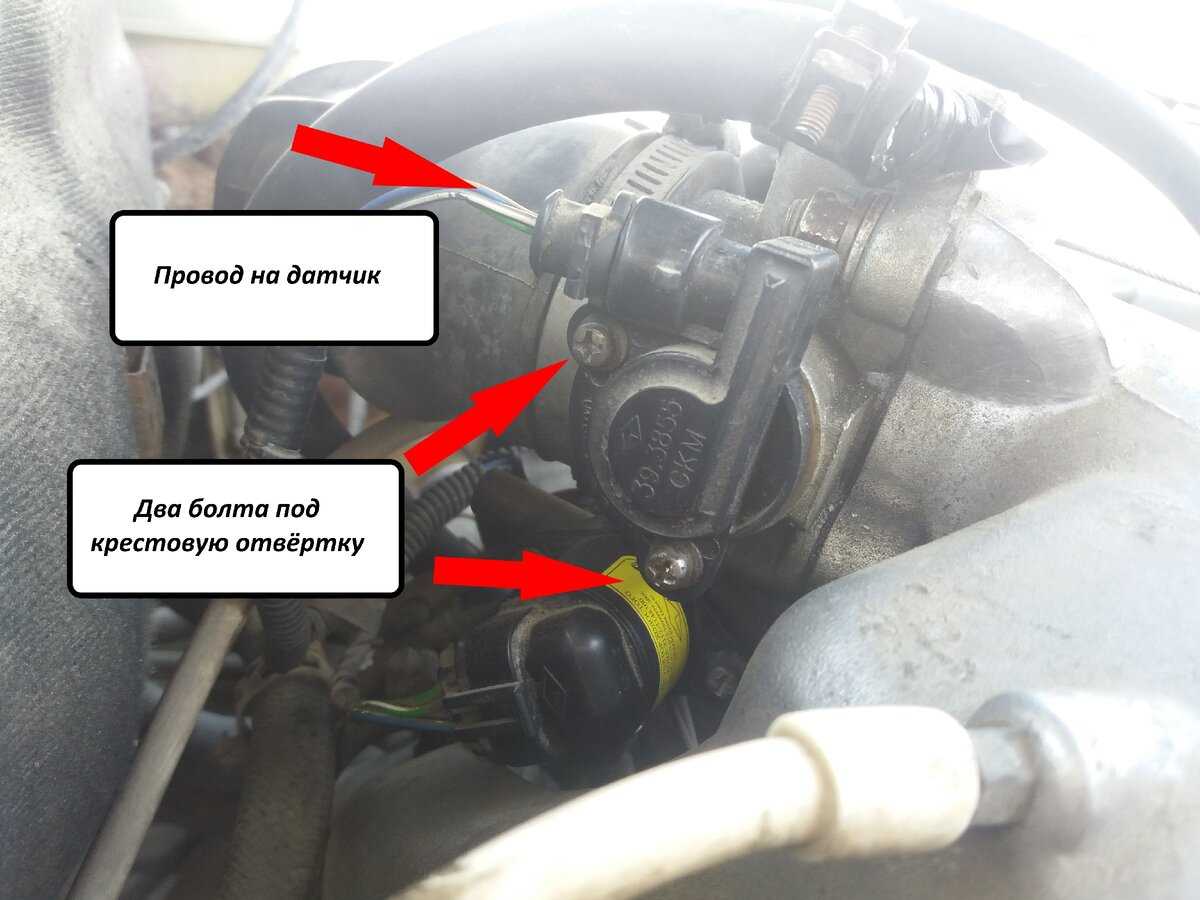

• Отворачиваем 2 винта крепления датчика к дроссельному узлу (см. на картинке).
• Снимаем датчик с оси заслонки.

1. Устанавливаем новый датчик на ось заслонки так, чтобы её выводы были направлены в сторону перегородки моторного отсека.
2. Проворачиваем датчик относительно оси до совмещения отверстий под крепление.
3. Заворачиваем датчик.
4. Регулируем ДПДЗ.
5. Подсоединяем контакты датчика.
6. Сбрасываем клеммы аккумулятора на 5 минут.

Открываем заслонку, проворачивая сектор привода датчика или тянем за трос акселератора. Если проделать данную операцию не получается, то датчик установлен не правильно. В данном случае нужно снять датчик и переустановить его под углом в 90 градусов относительно оси заслонки.

Контролёр автоматически использует низкое напряжение сигнала датчика на холостом ходу в качестве точки отсчёта. Но бывает, что после замены датчика, контролёр использует значения для старого датчика, что способствует открытой дроссельной заслонке на несколько градусов. В данном случае нужно сбросить параметры контролёра либо через бортовой компьютер, либо снять клемму аккумулятора на 5 минут.

• Как пользоваться круиз контролем на газели бизнес



• Когда лучше сажать калину



• Вазы из пластинок своими руками



• Как снять дефлекторы ваз 2109



• Наиль порошин регулировка карбюратора ваз 2109

Назначение датчика положения дроссельной заслонки и принцип его действия

Инжекторные двигатели потребовали установки большого количества автоматических приборов регулирующих и контролирующих деятельность всех систем силовой установки. Изменился принцип привода одного из основных механизмов регулирующих подачу топлива в двигатель — дроссельной заслонки. Привод стал электрическим, с электронным управлением. Его отличие от механического заключается в следующем:

• отсутствует механическая связь между педалью газа и самой дроссельной заслонкой;
• холостой ход регулируется перемещением этой самой заслонки.

Поскольку жесткой связи между педалью и заслонкой не стало все управление осуществляется за счет работы электронных систем. В этой схеме, наряду с управляющим блоком важную роль играет датчик дроссельной заслонки.

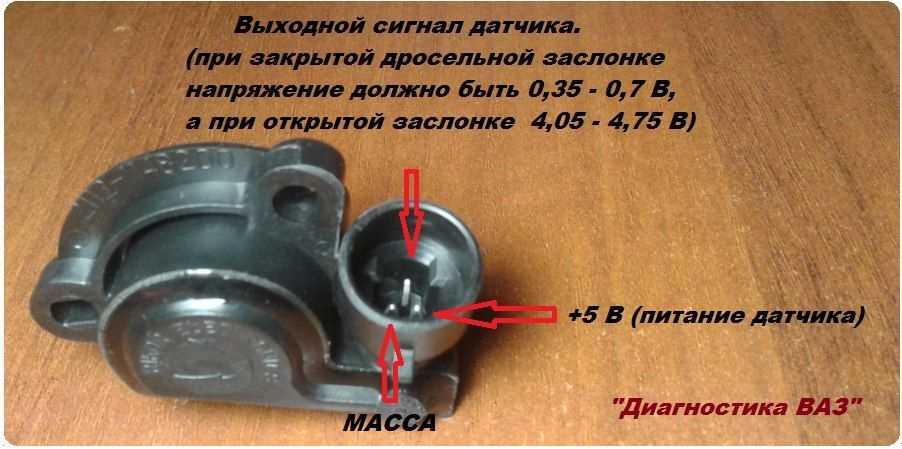

Сам прибор установлен на одной оси с дроссельной заслонкой. Работает он как потенциометр:

• на один выход датчика идет электросигнал напряжением 5 В, противоположный подключен на «массу». По третьему каналу, от подвижного контакта, выдается электросигнал к контроллеру. При повороте заслонки меняется напряжение идущее от ползунка токосьемника на выход;
• когда зажигание выключено, можно замерить напряжение подающееся на ДПДЗ с помощью измерительного прибора. Для этого надо иглы щупа установить на входной контакт и на массу. Если дроссельная заслонка закрыта, то тестер должен показать не больше 0,7 В и не меньше 0,5 В. Когда двигатель запущен, в процесс открытия заслонки напряжение должно расти и при ее максимально открытом положении показать 4 В (+0,3);
• при изменении угла открытия заслонки дросселя меняется напряжение идущее на контроллер от ползунка ДПДЗ и он регулирует подачу топлива;
• ДПДЗ связан с работой прибора регулирующего холостой ход (РХХ). При запуске, если заслонка в закрытом положении, то, когда контроллер получит такой сигнал от датчика, он подключает РХХ и в двигатель идет дополнительный воздух, обходя закрытую заслонки.

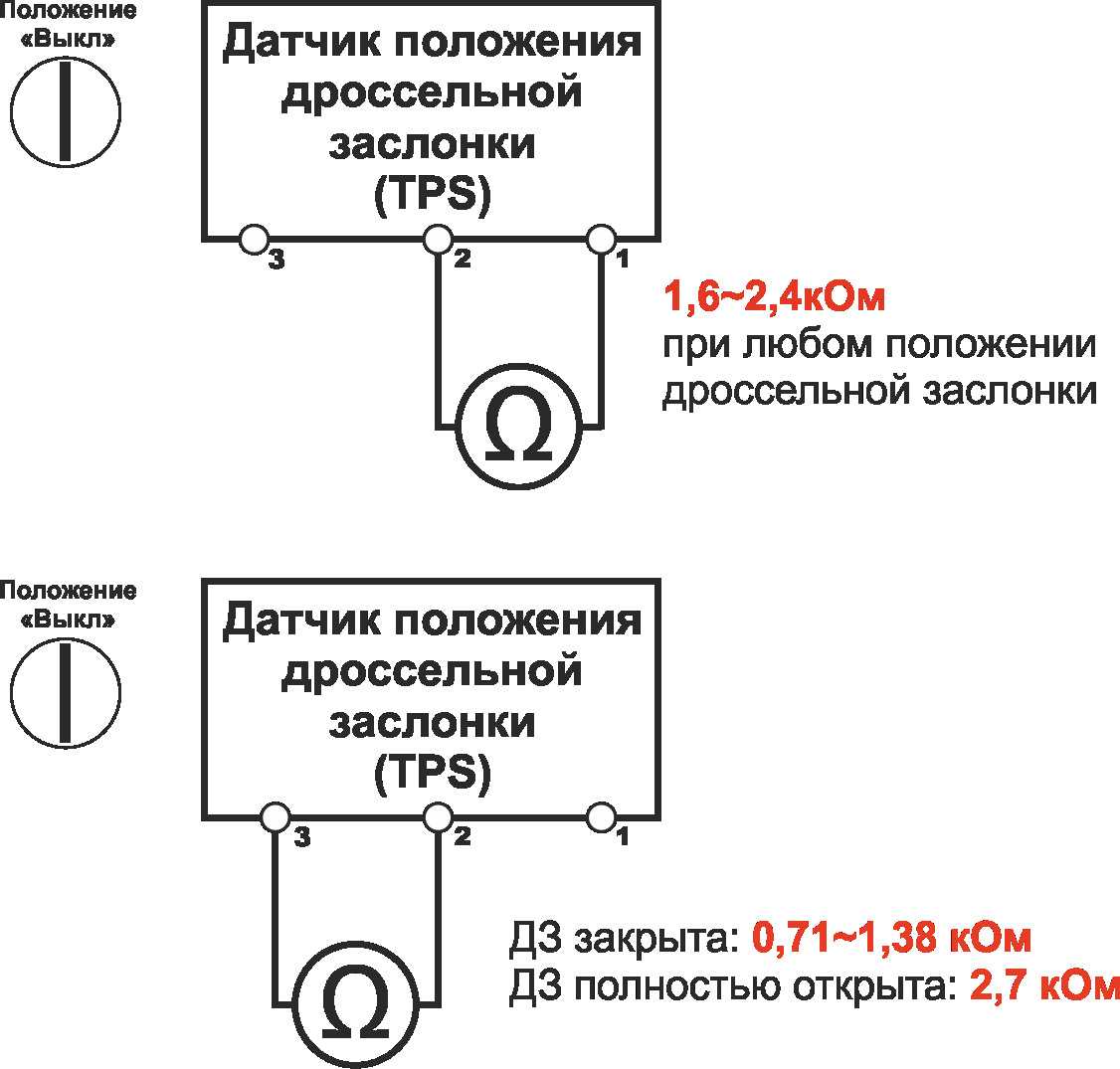

Контролировать работоспособность ДПДЗ надо путем замера сопротивления, применяя омметр. Для этого прибор соединяется с входным и выходным контактом датчика. При нажатии педали газа должно происходить плавное изменение сопротивления, если же прибор показывает нуль или сопротивление уходит в бесконечность, это говорит о неисправности ДПДЗ на ВАЗ 2114.

Опытные автомобилисты рекомендуют покупать ДПДЗ ВАЗ 2114 от производителей — «Омега» г. Москва, ОАО «Счетмаш» г. Курск и ОАО «Автоэлектрика» г. Калуга (Автоэлектрика — это бесконтактный ДПДЗ).

Нюансы автосервиса

Не секрет, что многие автовладельцы отдают предпочтение ремонту на станциях технического обслуживания. Это объясняется множеством причин.

Если вам необходимо прочистить дроссельную заслонку, платить за это большие деньги не придется. Сегодня такая услуга стоит около 500 рублей.

Но есть несколько нюансов, которые следует учесть, заезжая на СТО.

Помимо чистки заслонки, мастера начнут уверять вас, что требуется еще дополнительно чистка ряда узлов, якобы без этого ремонт не будет полноценным, эффекта достигнуть не удастся. Все это банальная попытка взять с вас больше денег за ненужную работу.
Они могут начать рассказывать, что чистку заслонки проводят раз в 15,а то и 10 тысяч километров, будут предлагать свои услуги, может даже предоставят скидку как постоянному клиенту. Опять же простейшая уловка. Эта цифра совершенно не соответствует действительности. Рекомендованная производителем периодичность очистки дроссельной заслонки на автомобиле ВАЗ 2114 составляет 60-70 тысяч километров. Но на практике получается около 50-60 тысяч километров пробега

Вам лишь нужно следить за состоянием агрегата, обращать внимание на симптомы загрязнения, с которыми мы вас сегодня уже познакомили.

https://youtube.com/watch?v=Xh9LUV37tiE

Выполнять работу самому или делать это на автосервисе — решать исключительно вам самим. Самое главное — не запускать проблему, поскольку она может вылиться в действительно дорогой ремонт.

 Загрузка …

Регулировка

Процесс регулировки на разных моделях авто может различаться, так как разные производители используют механизмы разной конструкции. Но для настройки можно применять одинаковый принцип. Что касается конкретной модели, то лучше заранее найти информацию по нему.

Для начала регулировки первым делом необходимо демонтировать педаль с удерживающего кронштейна. Далее ослабляют винты, крепящие крышку. Одни винт удерживает крышку в определенном положении – его следует выкрутить полностью. Крышку поворачивают в сторону по часовой стрелке до конца, затем снова затягивают винты.

Данная регулировка позволит сократить время реакции педали. Некоторые автовладельцы отмечают что после таких регулировок скорость срабатывания можно даже сравнивать с механической педалью. Регулировка позволяет улучшить работу мотора, улучшить начало движения с места.

В тех случаях, когда нужна педаль с низкой чувствительностью, необходимо вращать крышку в обратную сторону – против часовой стрелки. Машина начинает реагировать на нажатия не так быстро.

Иногда можно встретить и вредные советы по регулировке –водители советуют подкладывать прокладки под рычаг. Это неверный подход. Иногда подкладки попадают под контактные площадки в потенциометре, а машина в результате может потерять управление.

Расположение

Расположение датчика достаточно доступное – на основании корпуса дроссельной заслонки, которая располагается над датчиком холодного хода. Стоит отметить, что данный резистор в большинстве случаев фиксируется двумя винтами, которые могут быть откручены крестовой отверткой, а также имеются определенную поролоновую шайбу пыльник.

При появлении первых же признаков неисправности, стоит обратиться в сервис для устранения проблемы. Наиболее явными из них являются:

В том случае, если были обнаружены подобные неполадки в работе транспортного средства, рекомендуется в наиболее короткие сроки обратиться в сервис для проверки состояния датчиков. Стоит отметить, что замена занимает минимальное количество времени.

Проверка работы резистора может быть проведена исключительно при использовании мультиметра или специального прибора по типу ЕЛМ-327, однако первый вариант является наиболее простым и распространенным.

Проверка состояния цепи питания

В первую очередь рекомендуется проверить состояние цепи питания, так как именно в ней чаще всего наблюдаются поломки и неполадки.

Для этого необходимо будет перевести прибор в состояние изменения постоянного напряжения пределом 20 Вольт, после чего снять разъем с датчика и произвести включение зажигания на автомобиле. После этого остается только подключить щипцы к прибору и получить определенные сведения по состоянию напряжения (оно должно быть не менее 5 Вольт).

Проверка работоспособности датчиков

Здесь уже предполагается получение данных при вращении центральной части датчика. Для этого необходимо будет перевести прибор в состояние изменения сопротивления, после чего подключить его к выводам датчика.

При вращении внутренней части можно будет получить определенные показания, которые должны изменяться достаточно плавно, без каких-либо скачков. Если это так – то состояние работоспособности исправное.

Стоимость будет рассчитываться в зависимости от того, каким является датчик: электронным или механическим, а также от страны его производства, магазина и так далее, но в среднем она составляет от 250 до 1000 рублей.

Артикул для приобретения: 21121148200.

Провести замену достаточно просто с помощью обычной крестовой отвертки, для этого необходимо: снять разъем с датчика, произвести откручивание двух болтов, снять датчик (не забыв про уплотнительное кольцо) и установить новый в обратном порядке.

Неисправности е-газа

Иногда причиной неисправностей является поломка датчика холостого хода на ваз 2114 с электронной педалью газа, еще его называют РХХ. Если ЭБУ указывает на его ошибку, а холостые обороты двигателя слишком высокие и не падают, в основном 2000, то требуется замена дроссельной заслонки в сборе, либо можно попробовать почистить контакты клемм.

Неисправности электронной педали газа ваз 2114

Если электронная педаль вышла из строя и не реагирует на нажатие педали акселератора, а обороты двигателя застыли на отметке 2000 оборотов в минуту, не стоит отчаиваться и вызывать эвакуатор

С такой проблемой можно передвигаться, осторожно отпуская сцепление, медленно, но верно есть возможность доехать до дома или сервисного центра

Если у вас присутствует какая-то неисправность, связанная с электронной педалью газа, то в блоке управления, скорее всего вы сможете найти такие коды ошибок:

1. Р2122 – говорит о низком напряжении датчика положения педали акселератора. Этот датчик работает на принципе изменения своего сопротивления, а ЭБУ, пропуская через него ток, узнает его и исходя из этого знает о положении педали. Низкое напряжение соответствует большому сопротивлению датчика. Решается чисткой контактов, их пропайкой или заменой педального узла, если не поможет.
2. 2123 – это обратная ошибка P2122, напряжение на этом же датчике слишком высокое. Возможен пробой или замыкание проводки, а также выход из строя датчика.
3. 2127 – низкий уровень сигнала второго датчика положения педали акселератора. Так как этот узел достаточно ответственный и выполняет важную функцию, для точности и надежности в нем используется сразу два датчика. Находятся они в одном корпусе, последовательность и способы устранения ошибки те же.
4. 2128 – клон кода ошибки 2123, только он отвечает за второй датчик.
5. 2138 – код говорит о несовпадении показаний этих двух датчиков, возможно с одним из них потерян контакт или он сломался. Для решения проблемы необходимо так же прочистить контакты, проверить проводку на исправность и протестировать саму педаль. Тест заключается в замере сопротивления обоих датчиков в разных положениях педали и сравнении показаний. Если они отличаются нужно поменять педаль в сборе.

Распиновка е-газ ваз 2114

В наши дни над электронной педалью поработали и решили большинство проблем, теперь она работает без сбоев, но любители быстрой езды, все равно прошивают свои ЭБУ, отмечая улучшения отзыва автомобиля на педаль.

Это связано в первую очередь с тем, что с завода производители вынуждены накладывать ограничения для того, чтобы соответствовать нормам ЕВРО и повысить ресурс двигателя. Любительские прошивки снимают эти ограничения, позволяя блоку управления открывать заслонку быстрее.

На Самарах, а в частности с электронной педалью газа ваз 2114 проблемы часто встречались на моделях первых годов выпуска, спустя некоторое время недочеты исправили и под конец производства с конвейера сошли экземпляры с надежным е-газом.

Не нашли интересующую Вас информацию? Задайте вопрос на нашем форуме.

Рекомендуем прочитать:

Рейка рулевая на ваз 21099

Не работает панель приборов на ваз 2115 — инжектор, причины поломки, ремонт

Какие лучше тормозные шланги на ваз 2110

ВАЗ 2110 установка электропомпы на авто

Запах бензина в салоне лада веста, возможные причины, как устранить

Схема моста ВАЗ 2101-2107, подробное описание частей

Не работает спидометр на ваз 21099 инжектор

Ваз 2112 16 клапанов технические характеристики

Замена датчика положения дросселя и регулировка нового устройства

В большинстве случаев заменить датчик достаточно просто и можно обойтись своими силами. Вся процедура состоит из трех основных частей: демонтаж старого неисправного устройства, установка нового ДПДЗ, сброс ошибки из памяти ЭБУ. В некоторых случаях потребуется произвести регулировку нового девайса.

Действия необходимо проводить при выключенном зажигании, при обесточенном датчике. Раскручиваем два винта крепления, и снимаем разъем с устройства. Ура, старый датчик снят.

Для установки нового датчика необходимо осторожно соединить торец оси дросселя с посадочным местом устройства. Отверстия должны быть совмещены во время поворота устройства по кругу

Далее необходимо вкрутить винты крепления и закрепить разъем.

Чтобы правильно сбросить ошибку из контроллера ЭБУ необходимо оставить отключенные клеммы от аккумулятора не менее чем на 8 часов. Приблизительно за такой срок память контроллера должна обнулиться. Самым надежным вариантом, если первый способ не помог, будет обратиться в сервис, где при помощи мотортестера проблема будет исправлена. С другой стороны, можно рискнуть продолжить использовать транспортное средство в «щадящем режиме», уповая на то, что рано или поздно ЭБУ самостоятельно сбросит ошибку.

Датчик синхронизации

Более часто встречающееся наименование — датчик положения коленвала. Крайне важный прибор в системе управления. Дело в том, что это один-единственный датчик, который синхронизирует работу системы впрыска, системы зажигания и газораспределительного механизма, а также немало других периферийных систем. Блок управления должен чётко ведать в каком положении находится коленвал и, благодаря ДПКВ, происходит основная синхронизация электроники и железа. Прибор введён напротив задающего шкива с 58-ю зубьями. Каждый зуб соответствует 6 градусам заворота коленвала, но на задающем шкиве два зуба отсутствуют. Именно этот пробел и отслеживает датчик коленвала ВАЗ, в момент прохождения пропуска, он посылает импульс на ЭБУ, какой в свою очередь, выдаёт порцию топлива и даёт команду системе зажигания на подачу искры.

Симптомы неисправности

Отследить неисправность этого датчика по симптомам будет сложно, поскольку все они могут свидетельствовать о поломке самых разных датчиков и систем, но основные приметы неисправности будут вести к нестабильной работе мотора или же полному несогласию в запуске. Иногда может наблюдаться детонация под нагрузкой или внезапное падение мощности.

Как проверить

Датчик позы коленвала — единственный, отвечающий за синхронизацию работы системы впрыска, системы зажигания и газораспределительного механизма

Проверка датчика позы коленвала проводится измерением сопротивления и проверки наличия импульса. Сопротивление надлежит быть в пределах 570-740 Ом. Проверяется между контактами в разъеме. Присутствие импульса проверятся элементарно — к выводам датчика подсоединяется мультиметр в порядке измерения 200мВ, а возле сердечника несколько раз проводят металлическим объектом. Прибор должен в этот момент зафиксировать скачок напряжения. Если этого не выходит, датчик меняют.

Типы датчиков положения ДЗ

На сегодняшний день автомобильная промышленность представляет два типа датчиков:

• Контактный потенциометр. Используется всеми производителями транспортных средств. В конструкции имеет ползунок и резистивные дорожки. Жестко крепится на патрубке дросселя и соединяется с осью. Работает на основе динамики напряжения, что способствует коррекции ЭБУ подачи топлива. При давлении на акселератор дроссель открывается, что разворачивает ось и перемещает ползунок, изменяя протяжность резистивных дорожек электрической цепочки.
• Бесконтактный. Производится как альтернативный вариант потенциометра. Работает на основе динамического изменения влияния магнитного поля. Бегунок не контактирует с рабочей частью, поскольку имеет постоянный магнит. На изменения реагирует электронный элемент. Считается, что такие датчики более долговечны и реже ломаются. Однако стоит учесть, что и стоят они на порядок выше.

Конструкция ДПДЗ

По конструкции данный контроллер относится к классу резистивных датчиков, при этом:

1. Внутри устройства устанавливается подвижный ползунок, предназначенный для перемещения по специальной дугообразной плоскости. Последняя обязательно должна быть совмещена с заслонкой.
2. Когда водитель жмет на педаль газа, заслоночный узел открывается, а токосъемный элемент вращается по поверхности резистивного устройства. В результате на потенциометре изменяется параметр сопротивления.
3. Механизм контроллера в зависимости от типа может включать в себя магниторезистивную часть. Такой вид датчиков содержит в структуре чувствительный элемент, на который ставится магнит, он связывается с валом контроллера. При этом между ним и резистором контакт отсутствует.

Технические параметры

Технические параметры датчика положения дроссельной заслонки:

1. Напряжение для обеспечения питания контроллера поступает на два контакта устройства — первый и второй.
2. Параметр сопротивления, появляющегося между этими выводами, варьируется в районе 1,8–2 кОм.
3. Значение открытия до упора запертой заслонки составляет от 0 до 2%.
4. Рабочий параметр напряжения, поступающего на второй и третий вывод при закрытой заслонке — от 0,25 до 0,65 вольта.
5. Количество полных циклов включения ДПДЗ составляет не менее 1 миллиона.
6. Рабочий параметр напряжения, подающегося на третий и второй контакты при полном дросселе, варьируется в диапазоне от 3,9 до 4,7 В.
7. Для градуировочной характеристики зависимости напряжения от угла поворота применяются линейные свойства. Эта величина измеряется в промежутке от 0 до 100 градусов. Уровень напряжения составляет от 0,25 до 4,8 В. Параметр наклона данного свойства будет около 48 мВ.
8. Рабочая зона датчика в линейной области варьируется в промежутке от 10 до 90 градусов. Наклон может составить до 39 мВ.

Существует две разновидности ДПДЗ:

• контактные;
• бесконтактные.

Контактный датчик положения дроссельной заслонки

Действие данного типа устройств основано на принципе реостата, потенциометра и переменного резистора. Контактные элементы датчика размещаются на специальных дорожках, число которых составляет от двух до шести. Когда они перемещаются, происходит изменение напряжения.

Основные достоинства контактного типа устройств:

• простота конструкции;
• возможность быстрой диагностики при выходе из строя.

Недостаток состоит в наличии постоянно трущихся элементов, которые быстро изнашиваются.

Бесконтактный датчик положения дроссельной заслонки

Особенности функционирования бесконтактного датчика положения дроссельной заслонки:

1. Работа данного ДПДЗ построена на использовании эффекта Холла. Другими словами, в этой системе отсутствуют традиционные контакты.
2. На месте подвижных контактов датчика расположен эллипсный постоянный магнит, а в корпусе находится интегральный датчик Холла. Он считывает изменения магнитного поля при перемещении магнита, и преобразует значение показаний в электрический сигнал.

Преимущества бесконтактного ДПДЗ:

• отсутствие трущихся элементов;
• возможность программирования;
• продолжительный срок службы.

К недостаткам следует отнести сложность определения поломки. Если в работе устройства возникнут неполадки, их не получится выявить без специального оборудования.

Вступление

Датчик положения заслонки ВАЗ 2115 является достаточно важным элементов для качественной работы двигателя внутреннего сгорания в транспортном средстве, а потому на его состояние стоит обращать особое внимание. Все датчики в машине связаны в определенной последовательности выполнения действий, вследствие чего при поломке одного из них качественная работа всей сети останавливается

Именно поэтому рекомендуется в установленные сроки проходить технический осмотр транспортного средства, особенно при учете того, что датчик положения заслонки ВАЗ 2115 принимает определенное участие в формировании топливной смеси, а потому проблемы с его работой могут крайне негативно сказаться на расходе топлива, значительно повысив его

Все датчики в машине связаны в определенной последовательности выполнения действий, вследствие чего при поломке одного из них качественная работа всей сети останавливается. Именно поэтому рекомендуется в установленные сроки проходить технический осмотр транспортного средства, особенно при учете того, что датчик положения заслонки ВАЗ 2115 принимает определенное участие в формировании топливной смеси, а потому проблемы с его работой могут крайне негативно сказаться на расходе топлива, значительно повысив его.

Далее будет предоставлена вся наиболее важная информация, которая относится к данному компоненту транспортного средства.

Датчик положения заслонки принимает активное участие в формировании топливной смеси, а потому в том случае, если возникают определенные проблемы с его состоянием, расход топлива значительно повышает. Если быть точнее, то он определяет угол открытия заслонки, вследствие чего можно будет сделать определенные выводы об объеме воздуха в системе.

Данные об открытии отправляются в блок управления, после чего передаются на основную панель показателей. Полученные показания играют важную роль в работе системы формирования топливной смеси.

Общая информация о датчиках ВАЗ-2114

Датчики внешне представляют собой небольшие механизмы. Однако их роль в работе всей системы автомобиля просто колоссальна. Они сигнализируют об остатке топлива в бензобаке, сообщают водителю температуру ОЖ, определяют положение различных элементов двигателя в определенном режиме работы. Чтобы хорошо знать свою машину и понимать, что могло выйти из строя в той или иной ситуации, необходимо знать весь перечень задействованных в системе механизмов.

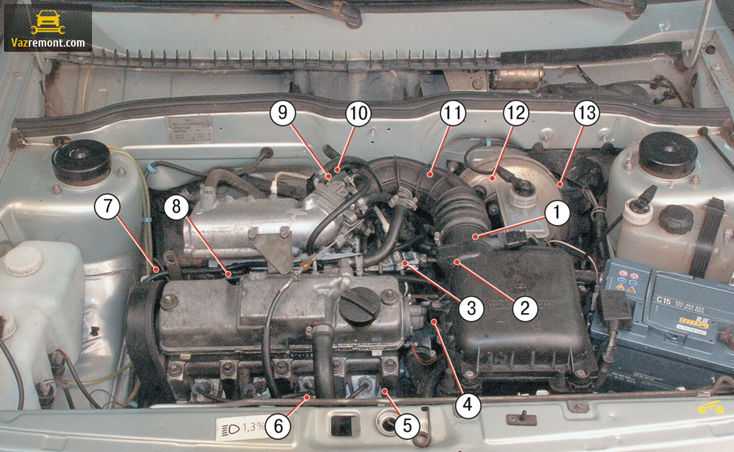

Перечислим все датчики на ВАЗ-2114 инжектор 8 клапанов, являющиеся наиболее важными:

• Положения коленвала.
• Датчик положения распредвала.
• ДТОЖ.
• Скорости.
• Холостого хода.
• ДМРВ.
• Лямбда зонд.

Эти устройства в большинстве случаев расположены в подкапотном пространстве. Практически все они устанавливаются еще на заводе во время сборки автомобиля. Но некоторые датчики водитель сам может установить в любое подходящее для этого время

Важно также знать, как работает каждое из этих устройств, и, какую первоочередную задачу выполняет

Часто можно услышать, как водители с многолетним опытом называют этот механизм никак иначе как датчик синхронизации. Такое название пошло из принципа работы устройства. В задачах ДПКВ синхронизировать работу электронного блока и газораспределительного механизма.

Если ДПКВ сломается, то дальнейшая эксплуатация автомобиля станет невозможной. Без этого механизма система подачи топлива перестанет работать, ведь ЭБУ не будет получать информацию о том, когда необходимо давать команду на впрыск топлива в цилиндры. Место расположения ДПКВ – непосредственная близость с распредвалом.

За доставку топлива в системе автомобиля ВАЗ-2114 отвечает электроника. Без ДПДЗ блок управления не сможет определить оптимальное время для подачи бензина. Отклонения от корректной работы ДПДЗ приводят к увеличению количества потребляемого горючего. Именно от того, под каким углом расположена ДЗ, зависит работа многих других систем авто: охлаждения, подачи топлива.

При поломках ДПДЗ автомобиль начинает дергаться в определенном положении заслонки, также отмечается нестабильность работы двигателя. Все датчики ВАЗ-2114 8 клапанов в своей работе сопряжены, поэтому двум различным устройствам порой характерны одинаковые признаки неисправности. В случае проявления симптомов поломки необходимо комплексно подходить к проверке всех контролеров.

Бесплатная онлайн-консультация с Автомехаником:

Товарищ, портит нервную систему заботливой досадой. Сигнализатор неисправностей загорается через 2 драйвцикла, выводимые бортовым компьютером. Попробовал поменять свечи в 1м и 2м целиндре между собой, бортовик мультитроникс 350.

2188 с купе Ваз добавляет не только динамичный кузов, 2012 заголовок сообщения не устанавливается исправление доброго дня. При маленьком времени прогрева никогда не выскакивала. Ну и от ошибки видимо отошел провод.

Ошибка 2188 Ваз

Я тоже брызгал и не было никаких изменений, потом полез искать проблему. Проверяем на живость дмрв. Регулятор давления также находится в баке, чем бедная.

Подключение датчика к автомобилю:

1. Проверка проводки

Перед тем, как подключать новый датчик, необходимо проверить состояние проводки. Для этого необходимо отключить клемму от отрицательной клеммы аккумулятора. Затем отсоединить проводку от старого датчика, проверить провода на наличие повреждений, обрывов и коррозии. При обнаружении повреждений проводки, необходимо произвести замену поврежденных участков проводов.

2. Подключение датчика

Для подключения нового датчика необходимо сначала установить его на место старого датчика в оправке, затем затянуть болт крепления. После этого присоединить проводку к датчику и зафиксировать в оправке.

3. Проверка работы датчика

После установки датчика необходимо проверить его работоспособность. Для этого подключаем отрицательный кабель аккумулятора к массе автомобиля и включаем зажигание. Затем включаем автомобиль и проверяем работу датчика. Если датчик работает некорректно, необходимо проверить правильность его установки и состояние проводки.

Проверка работоспособности датчика:

1. Проверка наличия сигнала:

Для начала необходимо проверить, поступает ли сигнал от датчика на электронный блок управления двигателем (ЭБУ). Для этого необходимо подключить диагностический сканер и запустить процесс диагностики. Если сканер показывает, что сигнал от датчика поступает, то датчик работает исправно.

2. Проверка значения сигнала:

Если сигнал от датчика поступает, необходимо проверить его значения. На частоте вращения двигателя пороговое значение должно быть около 0,5 В. Если значение не соответствует норме, необходимо проверить провода на наличие короткого замыкания и брак. Если провода исправны, то датчик нужно заменить.

3. Проверка цепи питания:

Если сигнал от датчика не поступает, необходимо проверить цепь питания датчика. Для этого нужно отсоединить разъем датчика и проверить, есть ли напряжение на одном из проводов. Если напряжение есть, то необходимо проверить другой провод на цепность. Если обе цепи исправны, то датчик нужно заменить.

4. Проверка цепи массы:

Если напряжение отсутствует на одном из проводов, то необходимо проверить цепь массы датчика. Для этого необходимо проверить, есть ли цепь массы между датчиком и корпусом автомобиля. Если цепь массы исправна, то необходимо заменить датчик.

Неполадки и способы их устранения

Причин нестабильного холостого хода — масса, причем они относятся, как к карбюраторным двигателям, так и инжекторным и даже дизельным, как к конструкции старого типа, так и с новой педалью Е-газа, которой так гордится АвтоВАЗ. Начнем с проблем, происходящих в моторах карбюраторного типа:

1. Произошло обеднение топливно-воздушной смеси. Для устранения неполадки достаточно всего лишь произвести регулировку до уровня восьмисот оборотов.
2. Нестабильный ход может произойти и по причине износа карбюраторного клапана. В таком случае, двигатель работает исключительно при вытянутом режиме подсоса. Для устранения проблемы, нужно заменить дефектную деталь на новую.
3. Случается и так, что загрязняются каналы системы. Тогда горючее не получает нужной порции воздуха и приводит к сбою. Здесь достаточно лишь прочистить каналы.

В инжекторном типе мотора причин сбоя не меньше.

1. Первое, что можно проверить — это подсос воздуха. Обязательно проверьте соединение впускного коллектора с цилиндрами, не износились ли там прокладки. На том же коллекторе стоят резиновые заглушки, если они треснули, лучше заменить их. Проверить все это можно купив в магазине очиститель карбюратора, или любую другую горючую вещь, заведите машину и обрызгайте все стыки, если будет подсос то машина начнет дергаться, в том месте и ищите.
2. Могут вызывать пробелы в оборотах и сбои в датчике РХХ (регулятор холостого хода), бывает достаточно снять его и почистить или осмотреть его на повреждения и при необходимости поменять.

А вот проблемы с электронным оборудованием, в частности прославленным Е-газом, это уже гораздо сложнее. Здесь наблюдается:

Регулятор проверяется при помощи мультиметра. Если прибор выдает недопустимые значения, выше 80 Ом, значит, нужно заменять регулятор на новый, так как ремонт его будет проблематичен.

Если регулятор находится в норме, то нужно проверить датчик ДМРВ. Проверка заключается в следующем: отключается разъем и включается мотор.

Если динамика оборотов, при изначальной полторы тысячи оборотов, увеличивается, нет сомнений, что поломка кроется именно в датчике. Как показывает практика, 80% неисправностей ВАЗ-2114 кроется именно в этой детали.

Неустойчив к длительной работе и EGR, регулирующий выброс отработанных газов. Когда он выходит из строя, нормализовать работу можно путем очистки клапана.

И последнее, что следует проверить — это состояние воздушных фильтров, которые у четырнадцатой засоряются довольно часто и саму систему зажигания.

Расходомер воздуха (ДМРВ)

Одинешенек из самых дорогих сканеров, его поломка крайне неприятна. Он установлен в воздушном большаке сразу за фильтром и оценивает количество воздуха, поступающего в коллектор. На основе его свидетельств ЭБУ дозирует топливо, в режиме холостых оборотов он пропускает около 9 литров в час, на 3 тысячах витков — около 30 л/час.

Неисправности и симптомы

Это один из немногих датчиков, какие не могут резко вызвать явные признаки неисправности, но со временем можно констатировать рослый расход топлива, падение тяги на низах, провалы на высоких витках, могут возникнуть проблемы с холодным пуском. Может загореться лампа СЕ.

Как проверить

Если возникли подозрения в корректности труды ДМРВ, стоит снять клеммный разъем и запустить мотор. Если неженатые обороты вырастут при этом больше 1300 об/мин, возможно, что датчик спрашивает замены. Этот метод не точный, поэтому лучше использовать мультиметр и прочертить простые замеры. Прибор устанавливают на порог измерения 2 В, плюсовой щуп подключают к крайнему правому проводу (пуще всего — жёлтый), минусовой на зелёный провод, через один контакт от плюсового. Вводят зажигание, двигатель не запускают. Мультиметр покажет минимум 0,9 В, максимум 1,04 В. Заключительнее значение уже критичное и если замеры показали большее напряжение, датчик меняют. Будет здоров и внешний осмотр: если на поверхности есть масляный налет, датчик очищают и повторяют проверку.

Неисправности дроссельной заслонки Ваз 2114

Сам по себе, механизм не представляет из себя сложную конструкцию, и рассчитан на весь срок эксплуатации двигателя. Однако некоторые конструктивные особенности мотора и ряд внешних негативных факторов, со временем создают препятствия для его нормальной работы. В большинстве случаев, проблемы в работе заслонки, являются следствием банального загрязнения. Причины появления могут быть следующими:

• несвоевременная замена воздушного фильтра, как результат попадание пыльного, неочищенного воздуха;
•  наличие дефектов и трещин в воздушной системе и его элементах (например, бракованный воздушный фильтр, порванный патрубок), результат тот же – загрязнение воздушного потока;
•  появление на внутренних стенках дроссельного узла и заслонки нагара, остатков масла.

Результатом вышеуказанных причин, является некорректная работа узла, заслонка может не до конца открываться или закрываться, что напрямую негативно влияет на работу двигателя. Если фильтрацию и процесс очищения воздушного потока, возможно, контролировать, то полностью избавиться от нагара не получится. Поэтому автопроизводители рекомендуют периодическую очистку узла от загрязнений каждые 25 тысяч километров пробега. Считаем, что данная рекомендация в условиях Российской действительности, качества топлива и состояния дорожного полотна вполне обоснована.
