Как поменять форсунки ваз 2114-2115 или выполнить чистку форсунок

Замена бензонасоса ВАЗ 2110 инжектор — местонахождение и другие нюансы

Чтобы получить доступ к агрегату, необходимо убрать цельную подушку сидения сзади. Под ней будет плотный материал с вырезом. Его тоже демонтируют для получения доступа к крышке. Снимают крепежные болты и убирают этот элемент, после чего получают непосредственный доступ к насосу. Вначале рекомендуем посмотреть инструкцию автопроизводителя и найти видео с детальным описанием процесса.

Для ВАЗа-2111 услугу замены бензонасоса проводят по следующему алгоритму:

• откидывают заднее сидение;
• снимают лючок;
• убирают гайки, крепящие крышку, корпус и датчик уровня горючего;
• в рампе стравливают давление (для этого нажимают на клапан отверткой и выжидают 5 секунд);
• 17 ключом откручивают подающие топливо трубки;
• отсоединяют питающий жгут;
• демонтируют цилиндр (в процессе берегут сеточку от загрязнения);
• вынимают шпильку с беспружинного штока;
• отверткой зажимают два фиксатора по бокам;
• отключают жгуты и датчик;
• части разъединяют;
• хомут трубки откручивают и снимают;
• аккуратно зажимают устройство с кожухом в тиски;
• со стороны сеточки тупым предметом выталкивают “начинку” из кожуха.

После извлечения механизма опытные автолюбители рекомендуют его детально исследовать и поставить новые “расходники” (по необходимости): моторчик, фильтр, сетку. Монтаж производят в обратном порядке (не забывайте учитывать стрелку на крышке — она должна быть направлена назад).

Замена и снятие форсунок на ВАЗ-2112: фото и видео

Форсунка в автомобиле, является чуть ли не самым важным элементом в топливной системе. Ведь без них было бы невозможно функционирование двигателя в целом.

На видео ниже очень подробно рассказано как снять форсунки на 16-ти клапанном двигателе ВАЗ-2112:

Замена форсунок на 16-ти клапаннике

С завода изготовителя на автомобили ВАЗ-2112 устанавливались форсунки от «Bosch» и «Siemens», (преимущественно Bosch 0 280 158 996 – прим.) ресурс который до первой чистки составляет в пределах 50 тысяч километров пробега.

Пошаговый порядок работ

1. Первым делом снимаем корпус воздушного фильтра, датчик массового расхода воздуха (ДМРВ – прим.) и патрубок.
2. Затем необходимо сбросить давление в топливной системе. Для того, чтобы не мучиться, и проделать эту работу проще, подкладываем под патрубки тряпку и приоткручиваем соединения. Таким образом давление сбросится быстро, а остатки бензина вытекут на тряпку.

   При помощи двух ключей отворачиваем топливопровод.

3. Однако, если вы сомневаетесь в своих силах, можно отключить питание от топливного насоса, затем завести машину и подождать пока она заглохнет, после чего снова заводим его до тем пор, пока топливо остаётся в системе.

   Колодка питания отсоединена.

4. Демонтируем пластину, которая фиксирует топливные трубки.
5. Ослабляем хомут от сапуна и демонтируем его.
6. Также ослабляем хомуты на патрубках ресивера.
7. Поднимаем ресивер.

   Сняли ресивер

8. Откручиваем рампу крепления щупа, затем убираем его в сторону.

   Снимаем рампу

9. Когда доступ к топливной рампе открыт, при помощи шестигранников демонтируем её с посадочного места.

   Уберите открученные болты в надёжное место.

10. Отсоединяем от неё разъём с проводами, а также шланг.
11. Тянем рампу на себя, таким образом демонтируя её.

    Чтобы убрать рампу, придётся приложить усилие.

Когда топливная рампа снята, проводим работы по демонтажу конкретной форсунки:

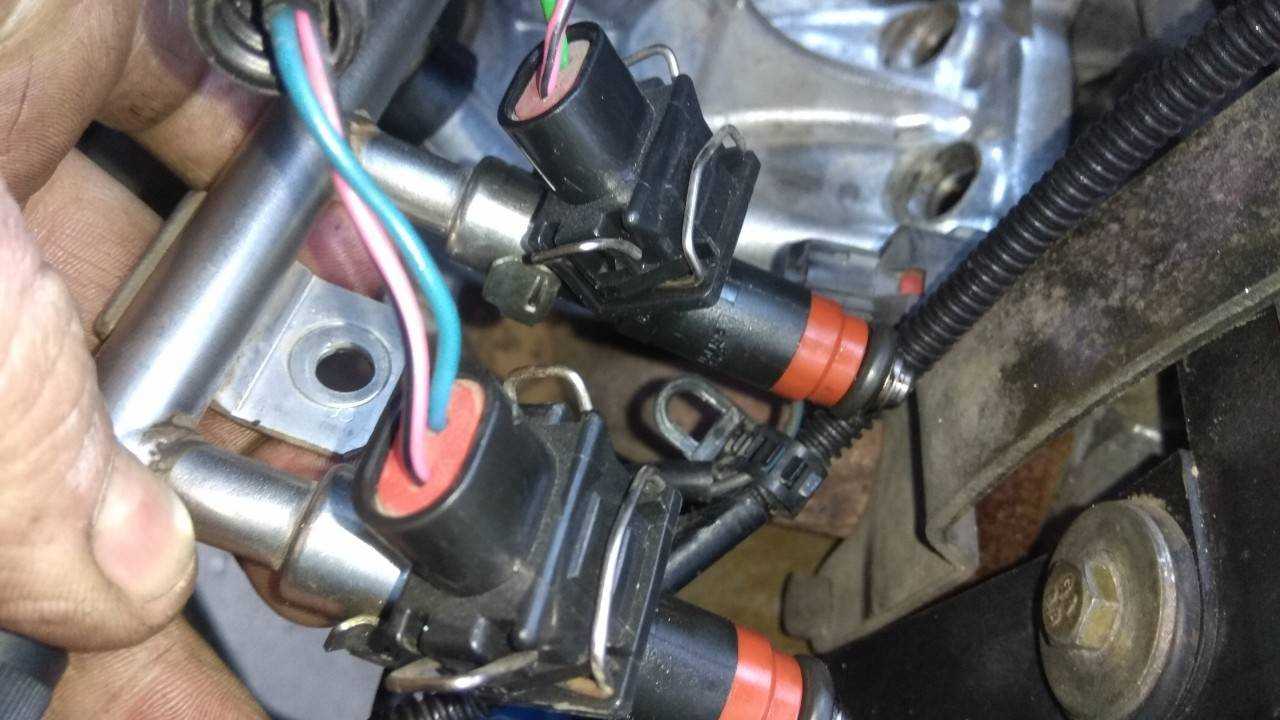

1. Снимаем фишку питания с форсунки, предварительно отведя в сторону колодку.

   Колодки снимаем по очереди.

2. Уводим фиксатор форсунки в сторону и убираем её с посадочного места.

Форсунки сняты

Замена или чистка?

Для того, чтобы понять, что необходимо сделать с форсункой, поменять её или просто почистить, лучше продиагностировать их на специальном стенде. В таких условиях её можно проверить в работе под различным давлением, а также наглядно увидеть насколько плотно закрывается она, и не «сопливит» ли.

Если какая-либо из форсунок подлежит замене, то покупать новую следует точно с таким же артикулом как была старая. Также во время монтажа очищенных форсунок, следует поменять все уплотнительные кольца, (по 2 штуки на каждой форсунке – прим.).

Установку проводим строго в обратном порядке, аналогичном порядку снятия.

Видео о чистке форсунок

Внимание! Во время работы с форсунками, соблюдайте все меры противопожарной безопасности, так как пары бензина легко воспламеняемы и являются источником высокой пожарной опасности

Что такое форсунки?

Форсунка, представляет из себя специальный механический распылитель, расположенный в «голове» двигателя, при помощи которого под высоким давлением и подаётся топливо в цилиндры.

Неисправности форсунок

Среди наиболее частых причин выхода из строя форсунок, может быть следующее:

• Сопло форсунки закоксовалось – в этом случае может наблюдаться повышенный расход топлива, динамика автомобиля уменьшилась, затруднён запуск двигателя при отрицательной температуре окружающей среды. В остальном никаких отличий нет.
• Клапан форсунки закрывается не герметично («сопливит» форсунка – прим.) – тут может наблюдаться повышенный расход топлива, «троение» и повышенная детонация (о проверке датчика детонации тут), нестабильная работа на холостом ходу.
• Зависание клапана – двигатель троит. Для того, чтобы провести его диагностику, на работающем двигателе отключаем колодку питания каждой форсункой по очереди. На нерабочей форсунке никаких изменений в работе двигателя наблюдаться не будет, а на рабочей произойдёт падение оборотов.

Если вы обнаружили на своём автомобиле нерабочую форсунку, либо им требуется чистка, необходимо знать, как правильно демонтировать их. Подробнее об этом Вы уже могли прочитать выше.

Как проверить подачу питания на форсунки

Указанную проверку производят в том случае, если сами форсунки исправны, но какой-либо из инжекторов не работает при включении зажигания.

• для диагностики от инжектора отключается колодка, после чего к АКБ нужно подключить два провода;
• другие концы проводов крепятся к контактам форсунки;
• затем нужно включить зажигание и зафиксировать наличие или отсутствие вытекания топлива;
• если горючее течет, тогда данный признак указывает на проблемы в электрической цепи;

Еще одним из диагностических приемов является проверка инжектора при помощи мультиметра. Данный способ позволяет измерить сопротивление на форсунках не снимая их с двигателя.

1. Перед началом работ необходимо выяснить, какой импеданс (сопротивление) имеют форсунки, установленные на конкретном автомобиле. Дело в том, что встречаются инжекторные форсунки как с высоким, так и с низким сопротивлением.
2. Следующим шагом станет выключение зажигание, а также сбрасывание минусовой клеммы с АКБ.
3. Далее потребуется отключить электрический разъем на форсунке. Для этого необходимо использовать отвертку с тонким концом, при помощи которой нужно отщелкнуть специальный зажим, расположенный на колодке.
4. После отсоединения разъема переводим мультиметр в нужный режим работы для замера сопротивления (омметр), подключаем контакты мультиметра к соответствующим контактам форсунки для измерения импеданса.
5. Сопротивление между крайним и центральным контактом форсунки с высоким импедансом должно быть в рамках от 11-12 до 15-17 Ом. Если на автомобиле применяются форсунки с низким сопротивлением, тогда показатель должен быть от 2 до 5 Ом.

Если замечены явные отклонения от допустимых норм, тогда форсунку нужно демонтировать с двигателя для подробной диагностики. Также возможна замена форсунки на заведомо исправную, после чего оценивается работа двигателя.

Методика замены форсунок на 8- и 16-клапанных моторах

Автовладельцы не всегда могут диагностировать неисправности в топливной системе. Часто провалы в работе двигателя или нестабильность холостого хода могут объясняться совершенно разными причинами, а не только перебоями в подаче топлива.

Признаки неисправности

Если все системы автомобиля работают в штатном режиме, то на неполадки форсунок прямо будут указывать следующие симптомы:

• провалы в работе мотора;
• увеличенное потребление горючего;
• нестабильность холостого хода;
• потеря мощности;
• чёрный выхлопной газ и т. д.

Видео: как заменить маслофорсунки, если они текут

Можно ли определить причину неисправности самостоятельно

Причинами неисправности форсунок часто является их засорение. При использовании некачественного топлива распылитель форсунки со временем забивается отложениями бензина, из-за чего его пропускная способность постепенно снижается. Соответственно, в мотор уже не поступает достаточного объёма горючего, поэтому резко понижается мощность двигателя и ухудшается динамика автомобиля.

К тому же возможна потеря герметичности резинового уплотнителя или кольца. В этом случае форсунка будет протекать, из-за чего в системе не будет образовываться необходимое давление.

Необходимо отметить, что ресурс форсунок на ВАЗ 2110–2112, установленный производителем, не превышает 150 тысяч километров пробега.

Порядок демонтажа масляных форсунок

Перед тем как приступать к снятию форсунок с любого автомобиля десятого семейства ВАЗ, потребуется сбросить давление в топливной системе. Демонтаж любого элемента, который так или иначе находится под давлением, может привести к травмированию.

Как избавиться от излишков топлива

Чтобы стравить имеющееся давление топлива, необходимо отключить бензонасос и выработать остатки бензина:

1. С заднего ряда сидений откинуть подушку.
2. Под ней находится люк топливного бака.
3. Открутить винты крепления люка.
4. От корпуса насоса отсоединить жгут проводов (провода подают питание).

После этого завести мотор и дождаться, пока он не заглохнет. Рекомендуется включать зажигание несколько раз, чтобы убедиться в том, что бензина в системе не осталось.

Далее можно приступать к снятию форсунок. Заранее рекомендуется подготовить необходимые инструменты:

• рожковый ключ на 17;
• плоскую отвёртку с узким лезвием;
• крестовую отвёртку;
• шестигранный ключ на 6;
• ветошь.

Все элементы ремкомплекта обычно есть под рукой у любого водителя

Как снять детали с двигателя

1. Демонтировать короб воздушного фильтра (он будет мешать свободному доступу к двигателю).
2. Снять жгуты проводов с форсунок.
3. После чего нужно будет отсоединить провода от регулятора холостого хода и от датчика дроссельной заслонки.
4. Далее снимается вакуумник от регулятора давления (он имеет белую оплётку).
5. Ключом на 17 отворачиваются болты, которыми топливная рамка крепится к кузову. Чтобы было удобнее, можно снять газовый тросик.
6. Крепления пластины, которыми рампа прижимается, лучше выкручивать шестигранником.
7. Топливную рампу нужно снимать очень аккуратно, форсунками вверх.
8. На 16-клапанном двигателе демонтаж будет длиться дольше, так как рампа имеет более сложное строение и несколько видов крепежа.
9. Далее можно снимать сами форсунки — для этого отсоединяют пальцем крепёжные скобы электрического разъёма, а потом и скобу форсунки. В момент снятия возможны потёки бензина — рекомендуется подложить под рампу ткань.

Чтобы установить новую форсунку, гнездо сначала хорошо вычищается от грязи и топлива и только после этого можно вкручивать изделие. На резиновое кольцо перед монтажом лучше капнуть несколько капель бензина — так форсунка легче войдёт в посадочное отверстие. Все работы далее проводятся в обратном порядке.

Как снять топливные форсунки на ВАЗ 2110 8 клапанов

Здравствуйте! В этой статье я поделюсь с вами процессом снятия топливных форсунок на ВАЗ 2110 с 8 клапанами. Это важная процедура при обслуживании и ремонте системы впрыска топлива вашего автомобиля. Далее я расскажу, как правильно выполнить эту операцию.

Шаг 1: Подготовка

Перед тем, как приступить к снятию топливных форсунок, рекомендуется провести некоторые подготовительные работы:

• Отключите питание системы впрыска топлива, отсоединив клемму отрицательного полюса аккумулятора.
• Спустите остаток топлива из топливной системы, установив под автомобиль емкость для сбора топлива.

Шаг 2: Снятие форсунок

Когда вы завершили подготовительные работы, можно приступать к снятию топливных форсунок:

1. Снимите воздушный фильтр, чтобы получить доступ к форсункам.

2. Отсоедините электрические разъемы от каждой форсунки.

3. Ослабьте зажимы, крепящие форсунки к топливному рампу, и снимите их с рампы.

4. Снимите уплотнительные кольца с форсунок, помня о том, чтобы не повредить их. При необходимости замените их новыми.

Шаг 3: Проверка и чистка форсунок

После снятия форсунок, рекомендуется провести их проверку и очистку. Возможно, вы обнаружите некоторые проблемы, которые могут потребовать ремонта или замены форсунок.

1. Визуально осмотрите форсунки на предмет повреждений или засоров.

2. Если форсунки сильно загрязнены, рекомендуется промыть их в специальном растворе для очистки форсунок.

3. Проверьте, есть ли у форсунок утечки топлива. Для этого можно использовать специальное оборудование.

Шаг 4: Установка форсунок

После проверки и чистки форсунок можно приступать к их установке:

1. Установите новые уплотнительные кольца на форсунки.

2. Установите форсунки на топливную рампу и затяните их зажимы.

3. Подсоедините электрические разъемы к каждой форсунке.

4. Установите воздушный фильтр обратно.

Не забудьте также подключить питание системы впрыска топлива, подключив клемму отрицательного полюса аккумулятора. Теперь вы можете проверить работу системы впрыска топлива и удостовериться, что все форсунки функционируют правильно.

Надеюсь, эта статья была полезной и помогла вам разобраться в процессе снятия топливных форсунок на ВАЗ 2110 с 8 клапанами. Если у вас возникнут дополнительные вопросы, не стесняйтесь задавать их.

Самые частые причины

Можно выделить три основных фактора, которые могут привести к нестабильной работе системы впрыска топливной смеси:

• Топливо низкого качества – распространенная проблема всех стран постсоветского пространства.
• Длительный эксплуатационный срок – с одинаковым успехом можно отнести как к достоинствам, так и к недостаткам.
• Непрофессионально проведенные ремонтные работы.

Следует заметить, что неквалифицированный ремонт является наиболее опасным фактором, который может повлиять на нормальную работу инжектора. При отсутствии определенных теоретических и практических знаний не рекомендуется самостоятельно пытаться ремонтировать или осуществлять чистку инжектора. Лучше всего доверить подобную работу профессионалам, хорошо знающим все нюансы и особенности проведения работ подобного рода.

Неквалифицированная чистка инжектора может навредить

Причин для неисправной работы инжектора может быть великое множество, поэтому в данной статье мы разберем только самые типичные признаки неисправности инжектора, присущие двигателям различного типа, и дадим рекомендации относительно их устранения.

Каким инструментом можно сделать ремонт

Для выполнения демонтажа и замены уплотнителей потребуются:

• ромбовидный ключ на 8;
• очиститель карбюратора;
• баллончик со сжатым воздухом;
• резиновый шланг (можно использовать вакуумник);
• шприц с выходным диаметром 10 мм;
• провод длиной примерно 2 метра;
• стандартный набор колец для форсунок (включает в себя восемь изделий);
• уплотнительные резинки на топливные магистрали.

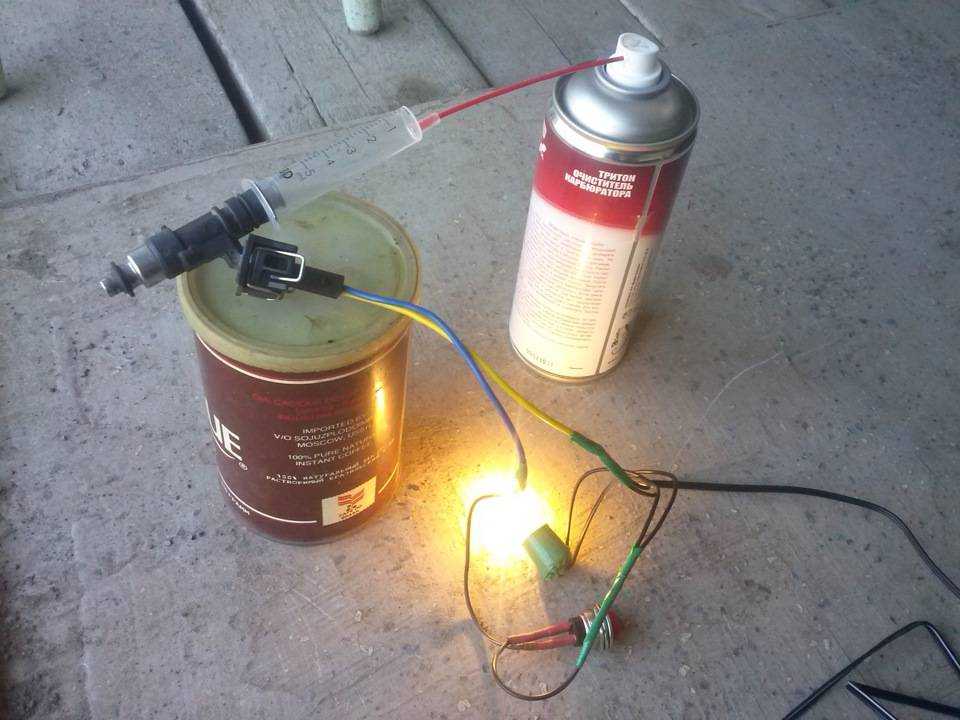

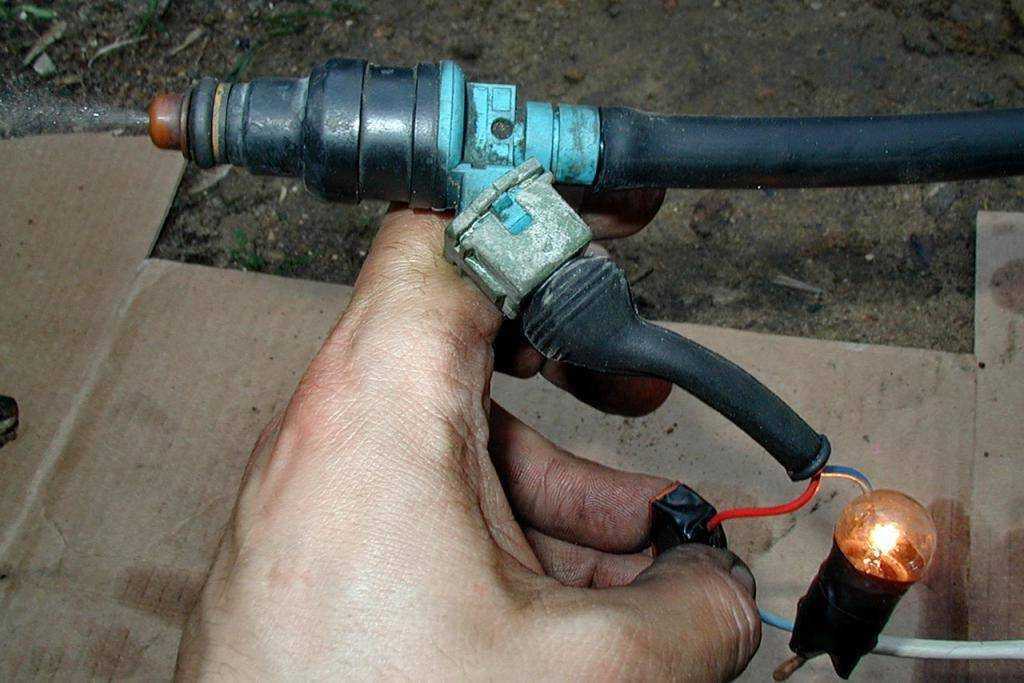

Процесс ремонтных работ и прочистки заключается в следующем:

1. Снять с форсунки резиновый уплотнитель.
2. Одеть резиновый шланг на хвостовую часть форсунки.
3. Подключить провод к аккумуляторной батарее (можно выбрать любую клемму).
4. С обратной стороны шланга подключить через шприц трубку аэрозоля для промывки карбюратора.
5. Удерживая вся конструкцию руками, производить распыление очистителя несколько раз — пока вылетающие струи не станут равномерными.
6. После прочистки рекомендуется по такому же принципу продуть форсунки воздухом из баллончика.
7. Далее рекомендуется сразу же надеть новые кольца на изделие, предварительно смочив их бензином.

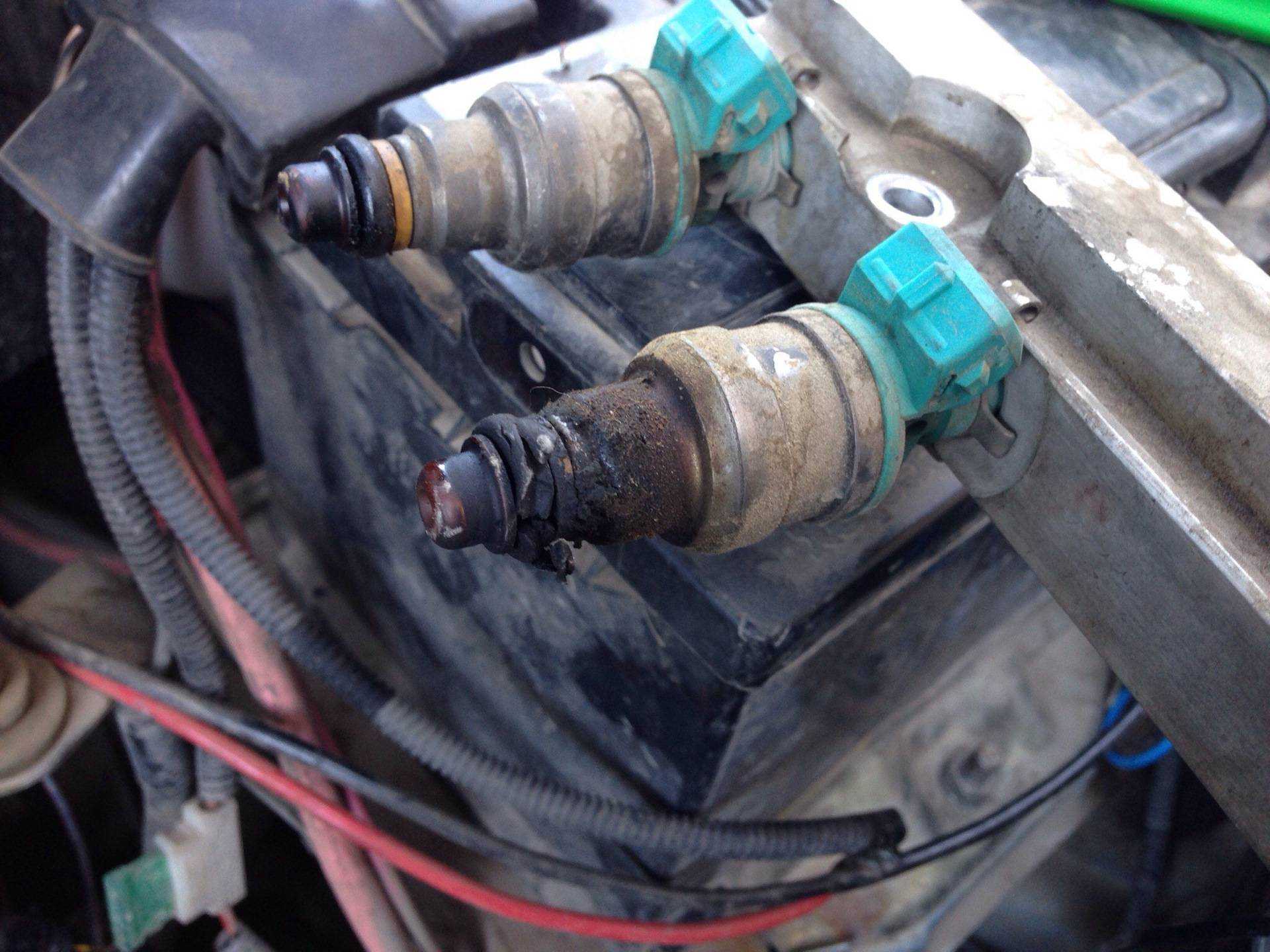

На фото форсунка в критическом состоянииПроцедура ремонта форсунок может считаться доступной для новичков и неопытных водителей. Единственную сложность представляет собой демонтаж топливной рампы, так как придётся предварительно стравить давление в системе. Прочистка и замена колец на форсунках своими руками даёт водителю возможность максимально качественно провести ремонт этих элементов и быть уверенным в том, что повторное проведение процедуры не потребуется ещё долго.

Всем привет! Заболела моя Ласточка…Недавно начал замечать, что запуск не очень устойчивый, подтраивала при запуске. И вот вчера нам срочно надо было забрать одну справку, и пришлось проехаться на скоростях 150-160 км в час, недолго, но пришлось. И уже на маленькой скорости в городе я почувствовал небольшие рывки на низких оборотах, а потом вообще затроила. “Свечи!” — подумал я. Поехал в проверенный магазин, купил обычные свечи.

АУ17ДВРМПодъехал к работе, в перекур решил поменять. Выкручиваю свечи и смотрю, какой цилиндр не работает. Но на всех свечах нагар нормальный! Ставлю новые свечи — эффекта нет. Почесал репу, начал скидывать провода. Ага, не работает четвертый цилиндр. А так как первый цилиндр работает, вероятность неисправности модуля свелась к нулю. Перекидываю провода 3 и 4 цилиндров — все равно не работает четвертый. Решил померить компрессию.

Приехал домой, достал из гаража компрессометр, при помощи отчима померил. Первый и второй по 13,5 очков, третий 14, четвертый нерабочий 15. Компрессия в норме, а 15 очков скорее всего от масла.

Подключаюсь ноутом к мозгам, ошибок нет. То есть остается только 3 варианта: форсунка, проводка и мозги. Ну и зная качество нашего бензина, начал с форсунок.

None Снял форсунки, померил их сопротивление и проверил проводку, все в норме. Пошел в магазин за колечками, так как их нужно менять каждый раз при снятии форсунок. Но в наличии был ремкомплект форсунок. Взял его.

Ремкомплект форсунок

Ремкомплект форсунокВ нем есть колпачки (как их снять я не представляю, сидят мегамертво), желтые колечки без снятия колпачков не заменить, назначение зеленых тоненьких колечек мне не ясно. Также в нем нужные мне резиновые колечки, и сеточки. Решил поменять сеточки.

Особых сложностей тут нет. Находим подходящего диаметра саморез и закручиваем в форсунку.

None

Сеточка на саморезеНе знаю, так было или нет, но новые сеточки белого цвета, а старые красного. Либо такие с завода были, либо окрасились бензином. Про забитость сеточек: когда я снял сеточки, из форсунки потек бензин, то есть сеточки были забиты прилично.

Перед установкой новых сеточек решил промыть форсунки. Договорился с другом, он за мной приехал, и у него в гараже я их промыл. Домой я приехал в 12 ночи.

Машина сейчас срочно нужна, переезд и собирание справок, поэтому решил встать пораньше и поставить все на место. Будильник поставил на 6:00, но встал в 7:00. Где-то за 30 минут все поставил на место, при этом заменил муфты ресивера, так как старые уже потрескались.

Машина завелась со второго раза, так как скорее всего насос не успел накачать бенза в рампу, но завелась отлично. Следующие запуски с полпинка. Удостоверился в отсутствии троения двигателя, поставил кожух двигателя и довольный поехал на работу. Всем удачи!

• www.drive2.ru
• avtozam.ru
• carnovato.ru
• www.drive2.ru

Признаки неисправности

Довольно часто форсунки выходят из строя из-за перегорания обмотки либо загрязнения, что серьезно сказывается на работе двигателя. Если в первом случае форсунка отказывает полностью и это трудно не заметить, то во втором случае при загрязнении определить неисправность форсунки довольно сложно, но все же она будет показывать признаки, по которым можно узнать, исправна форсунка или нет.

Признаки поломки форсунки:

• Двигатель троит;
• Потеря мощности;
• Пропала динамика автомобиля;
• Плохо запускается ДВС;

Все эти симптомы косвенны и могут наблюдаться при других проблемах в автомобиле, для более детального определения неисправностей в форсунках необходимо проводить их диагностику.

Ремонт или замена топливных форсунок. Чистка или промывка форсунок ВАЗ 2010 8 клапанов.

Перед тем как приступить к любым работам обязательно визуально осмотрите форсунки на предмет физического износа или повреждения, а также следов нагара накипи и других отложений. Если визуальный осмотр не выявил ни каких проблем, обязательно прорвете форсунки мультиметром.

Есть два типа форсунок

1. Форсунки высокого сопротивления 11-17 Ом
2. Форсунки низкого сопротивления 2-5 Ом

Выставите диапазон измерения сопротивления мультиметра от 0 — 200 Ом. и поочередно измерьте сопротивления на каждой форсунке. Сопротивление не должно отличаться, на каждой форсунке оно должно быть одинаково. Если есть существенные отклонения в сопротивлении следует заменить форсунку.

Промывка форсунок ВАЗ 2110 8 клапанов

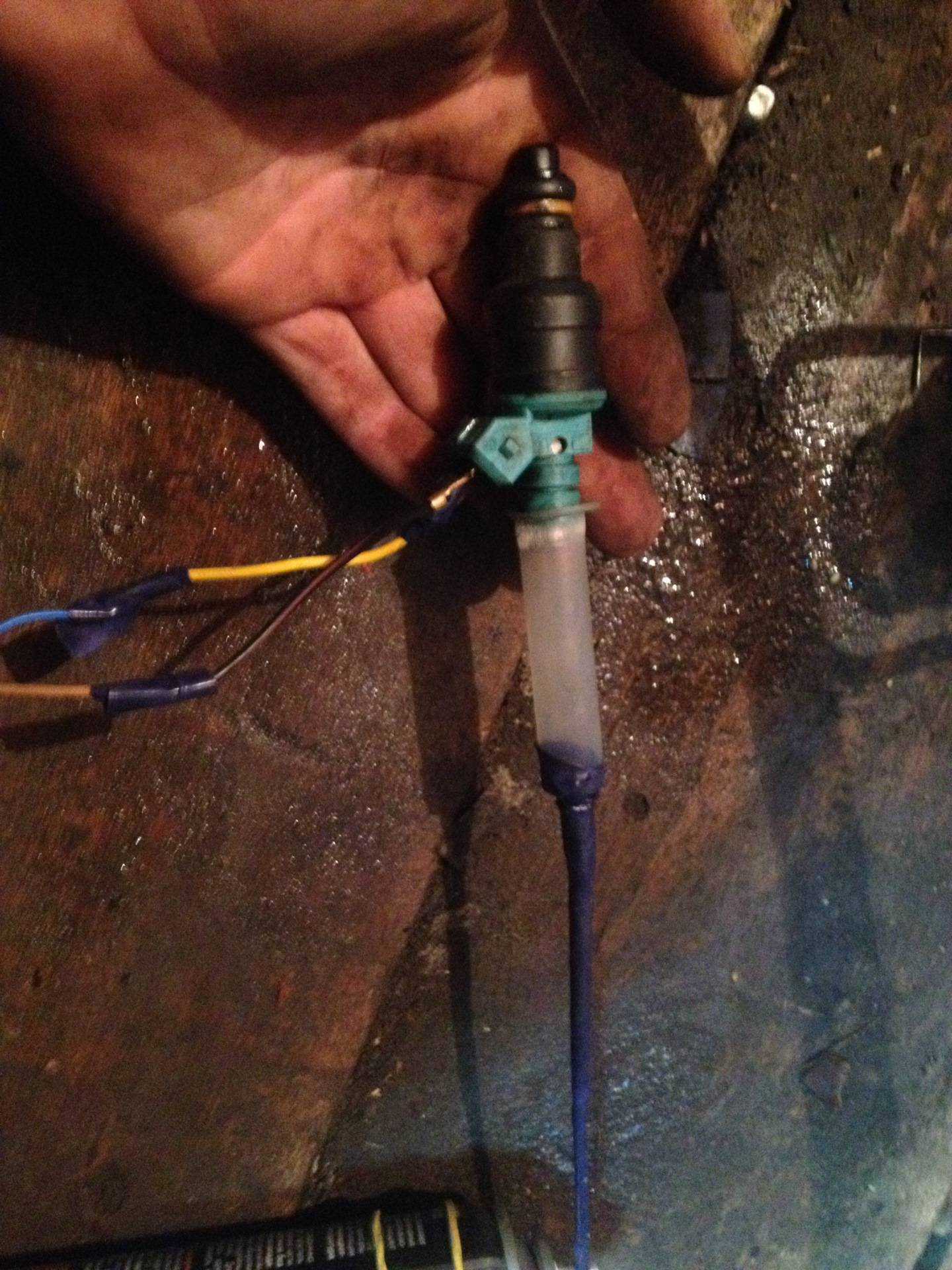

После всех проверок приступаем к самой промывке форсунок для этого накидываем два провода на клеммы форсунки, а свободные концы на плюс и минус аккумулятора. Для промывки форсунки будем использовать средство для очистки карбюратора. Можно сконструировать некую установку как показано на фото выше, а можно просто одеть форсунку на сам баллончик прислоняя провод к аккумулятору и нажимая на баллончик форсунка будет открываться и через неё будет проходить жидкость. Данную операцию необходимо повторить с каждой форсункой.

После промывки обязательно меняем комплект резиновых уплотняющих колец и собираем всё в обратной последовательности. Если у вас мало опыта то лучше каждый этап фотографировать на телефон что бы не забыть в процессе сборки например подключить провода.

Все детали которые я снимал также дополнительно прочистил и промыл от всевозможного мусора нагара и т.д.

Зачем делать помывку форсунок?

Если вашей машине уже несколько лет то вполне вероятно что данную процедуру следует произвести так как с годами мусор, отложения могут забить форсунку и перевести к следующим проблемам.

1. Не устойчивая работа на холостом ходу. Двигатель трясёт, обороты прыгают.
2. Увеличение расхода топлива
3. Тяжёлый запуск двигателя
4. Снижение динамики движения автомобиля. Это становиться более заметным например при выполнении обгона или резкого старта с места.

Конечно лучше всего делать чистку и промывку форсунок на специальном стенде на СТО. Там же можно будет точно понять как форсунки пропускают топливо и оценить требуется им чистка или замена. Чистить форсунки лучше также в ультразвуковой ванне на СТО. Однако провести профилактическую работу как я описал выше вы можете самостоятельно в домашних условиях.

Инжекторный двигатель превосходит карбюраторный по многим показателям. Однако у него есть слабое место – инжектор может быстро засориться при использовании некачественного грязного бензина и его сложнее диагностировать и ремонтировать.

Проверка и настройка новых форсунок

После установки новых форсунок в двигатель Ваз 2111, необходимо провести их проверку и настройку, чтобы убедиться в правильной работе и предотвратить возможные проблемы. Вот некоторые шаги, которые следует выполнить:

Проверьте целостность и правильное подключение форсунок. Убедитесь, что все форсунки не имеют повреждений и правильно подключены к системе подачи топлива. Проверьте соединения на наличие зазоров и предотвращайте потерю топлива.
Проверьте давление топлива. Используйте манометр, чтобы измерить давление топлива перед форсунками. Установите рекомендованное производителем значение давления. Если давление слишком высокое или низкое, необходимо настроить систему подачи топлива.
Проверьте распыление топлива. Запустите двигатель и проверьте, как форсунки распыляют топливо

Обратите внимание на равномерное распределение и качество распыления. Если форсунка дает неравномерное или плохое распыление, она может требовать настройки или замены.
Настройте форсунки

Если форсунки не работают корректно, необходимо провести настройку. Это может включать в себя очистку форсунок, настройку давления топлива или замену деталей. Обратитесь к инструкции производителя или обратитесь к специалисту для профессиональной настройки.
Повторите проверку и настройку при необходимости. После настройки форсунок повторно проверьте их работу, чтобы убедиться, что проблема была исправлена и все работает правильно.

Следуя этим шагам, вы сможете проверить и настроить новые форсунки двигателя Ваз 2111 самостоятельно. Это поможет вам обеспечить правильную работу двигателя и предотвратить возможные поломки или сбои в системе подачи топлива. Если возникнут сложности или вы не уверены в своих навыках, всегда обратитесь к профессионалам.

Технология замены

На автомобилях ВАЗ 2110 замена форсунок выполняется следующим образом. Первым делом необходимо отключить аккумуляторную батарею. Затем нужно будет снять воздушный фильтр. После этого от регулятора давления топлива отсоединяют вакуумный шланг. Далее, отжимают пластиковую защелку разъема датчика положения дроссельной заслонки и отсоединяют этот разъем. То же самое делают с разъемом, идущим к регулятору холостого хода.

Теперь необходимо открутить два болта, которые крепят топливную рампу, а также винт крепления держателей топливных трубок. Потом снять сам держатель

Топливную рампу нужно будет осторожно сдвинуть вдоль оси форсунок. Рампу следует выводить из-под ресивера с особой аккуратностью, поскольку есть риск повредить форсунки

Следующим этапом работ является проверка состояния форсунок

Лучше всего поместить их в прозрачные емкости, подсоединив предварительно к аккумуляторной батарее посредством проводов. Далее, необходимо будет включить стартер и проверить распыление форсунками топлива. Каждая из них должна распылять его одинаковое количество. Если одна из форсунок распыляет меньше чем остальные, то, вероятнее всего, ей необходима замена. Кроме того, нужно будет провести тщательный осмотр остальных устройств на предмет их негерметичности

Следующим этапом работ является проверка состояния форсунок. Лучше всего поместить их в прозрачные емкости, подсоединив предварительно к аккумуляторной батарее посредством проводов. Далее, необходимо будет включить стартер и проверить распыление форсунками топлива. Каждая из них должна распылять его одинаковое количество. Если одна из форсунок распыляет меньше чем остальные, то, вероятнее всего, ей необходима замена. Кроме того, нужно будет провести тщательный осмотр остальных устройств на предмет их негерметичности.

Топливная форсунка, которая не распыляет горючее, нуждается в дополнительной проверке. Возможно, она просто не получает электрического питания. Необходимо отсоединить от нее разъем с проводами. После этого следует напрямую подключить аккумулятор к контактам форсунки и включить зажигание. Если в этой ситуации устройство начнет распылять горючее, то это будет означать, что неисправность скрывается в электрической цепи.

Специалисты советуют измерить сопротивление обмоток устройства. Оно должно находиться в диапазоне от одиннадцати до пятнадцати Ом. В ином случае такая топливная форсунка автомобилей ВАЗ 2110 является неисправной. Ей требуется замена.

Процесс начинают со снижения давления в системе питания. От бензонасоса отсоединяют разъем проводов, а затем включают стартер и прокручивают им мотор. Стартер выключают когда топливо перестанет распыляться. После этого на автомобилях ВАЗ отключают аккумуляторную батарею. Далее, от форсунки, которой требуется замена, отсоединяют разъем с проводами. Затем сдвигают в сторону ее фиксатор и вынимают форсунку из топливной рампы.

Устанавливают устройство в обратном порядке, смазав перед этим уплотнительные кольца бензином. Если фиксаторы удерживают форсунки ненадежно, то им также нужна замена. Для этого их нужно просто сдвинуть на край рампы. Если же на автомобиле ВАЗ замена требуется самой рампе, то от нее отключают разъем с проводами, а также шланги.

Замена или промывка?

Некоторые неисправности можно устранить чисткой и промывкой. Другие «лечатся» лишь заменой.

Таблица: неполадки в работе форсунок

Неисправность	Способ устранения
пониженная производительность	промывка, замена при неудачной промывке
подтекание	промывка, замена при неудачной промывке
повышенная производительность	замена
зависание клапана	замена
нестабильное зависание клапана	промывка, замена при неудачной промывке
завышенное или заниженное сопротивление обмотки	замена

В перечисленных случаях промывка не панацея. Использовать этот способ следует, учитывая пробег и качество обслуживания во время эксплуатации.

В процессе работы сопла форсунок неизбежно закоксовываются, забиваются смолистыми отложениями. Картину усугубляет низкокачественное топливо, вместе с которым в неё могут попасть дополнительные загрязнители.

Какое-то время распылители топлива продолжают работать без видимых изменений, но рано или поздно загрязнители накапливаются, изменяя форму факела и снижая производительность.

Продолжительность жизни форсунок ограничена даже при использовании самого чистого топлива. Изготовители рекомендуют менять их через каждые 100–120 тыс. км пробега. Ввиду того что автомобилисты пользуются неидеальным бензином, а тем, которое можно купить на заправках, деталь приходится менять уже через 80–100 тыс. км.

Среди автомобилистов бытует мнение, будто «не надо лезть, если всё нормально работает». Это мнение оправдано, но лишь в том случае, когда владелец готов менять распылители на новые примерно каждые 50 тыс. км пробега.

Дело в том, что избавляясь от незначительных отложений по мере их накопления, владелец продлевает жизнь расходника, так как загрязнители не успевают нанести невосполнимый урон.

Засорение форсунок начинает мешать нормальной эксплуатации уже после 30–50 тыс. км.

Вначале негативные процессы проявляются лишь в повышенном расходе топлива. Владельцы не всегда связывают возросший «аппетит» двигателя с форсунками, так как причин у этого явления очень много.

В интервале 50–80 тыс. км пробега загрязнения, накопившись, способны вызвать перебои в работе двигателя, чего не заметить уже невозможно. Становится понятно, что «надо лезть в форсунки», но их чистка на этом этапе может оказаться бесполезной. При длительной работе засорённой детали нередко увеличивается диаметр сопла. Промывка удалит загрязнители, но первоначальные параметры уже не восстановить.

Чтобы продлить срок безотказной эксплуатации и отдалить замену, следует регулярно примерно через 3–5 тыс. км пробега

заливать в бак чистящую жидкость для форсунок либо использовать её иным способом, рекомендованным производителем.

Мнения автомобилистов об эффективности и безопасности инжекторной химии противоречивы. Многие опасаются, что промывка без снятия с двигателя засоряет цилиндры.

Действительно, если владелец автомобиля «не лез в форсунки» длительное время, без снятия рейки не обойтись. Химия в баке вместо пользы способна нанести вред. Если же использовать очистители регулярно, не дожидаясь проявления характерных неисправностей, двигателю от химии никакого вреда не будет.

Хотя инжекторная химия благотворно влияет на незначительно загрязнённые форсунки, её использование не гарантирует, что распылители безбедно «проживут» весь «отпущенный» им производителем срок. Неудачно залить в бак «левый» бензин можно почти на любой заправке.

Чтобы свести к минимуму накопление отложений, изготовители рекомендуют проводить дополнительную профилактическую промывку специальными средствами каждые 30 тыс. км пробега.

Пробег (тыс. км)	Промывка	Замена
до 30	профилактическая промывка добавками в топливо каждые 3–5 тыс. км	индивидуальная замена неисправных деталей
30–80	профилактическая промывка специальным средством каждые 30 тыс. км	индивидуальная замена
80–120	профилактическая промывка специальным средством каждые 30 тыс. км	полная замена всех форсунок при выявлении хотя бы одной неисправной

Комплексная диагностика работы форсунок на рампе

Для такой проверки топливную рейку понадобится снять с мотора вместе с закрепленными на ней форсунками. После этого нужно присоединить все электрические контакты к рампе и форсункам в том случае, если таковые отключались перед снятием. Также необходимо вернуть на место минусовую клемму АКБ.

1. Рампу необходимо разместить в подкапотном пространстве так, чтобы получилось поставить под каждой из форсунок мерную емкость с нанесенной шкалой.
2. Нужно подключить к рампе трубки подачи топлива и дополнительно проверить надежность их крепления.
3. Следующим шагом является включение зажигания, после чего необходимо немного провернуть двигатель стартером. Данную операцию лучше проводить с помощником.
4. Пока помощник вращает двигатель, проконтролируйте эффективность работы всех инжекторов. Подача горючего должна быть одинаковой на всех форсунках.
5. Завершающим этапом станет выключение зажигания и проверка уровня топлива в емкостях. Указанный уровень должен быть равнозначным в каждой емкости.

Кроме самостоятельной проверки можно воспользоваться услугой диагностики инжектора в автосервисе. Данную операцию совершают на специальном проверочном стенде. Проверка форсунки на стенде позволяет точно определить не только эффективность подачи горючего, но и форму факела во время распыла топлива.
