Замена натяжителя ремня генератора уаз патриот 409 двигатель

Размер ремня гур уаз двигатель 409

ремень ГУР 8х1150

ремень Вентилятора — 8х1030

1) 6РК1195

2) 6PK1220

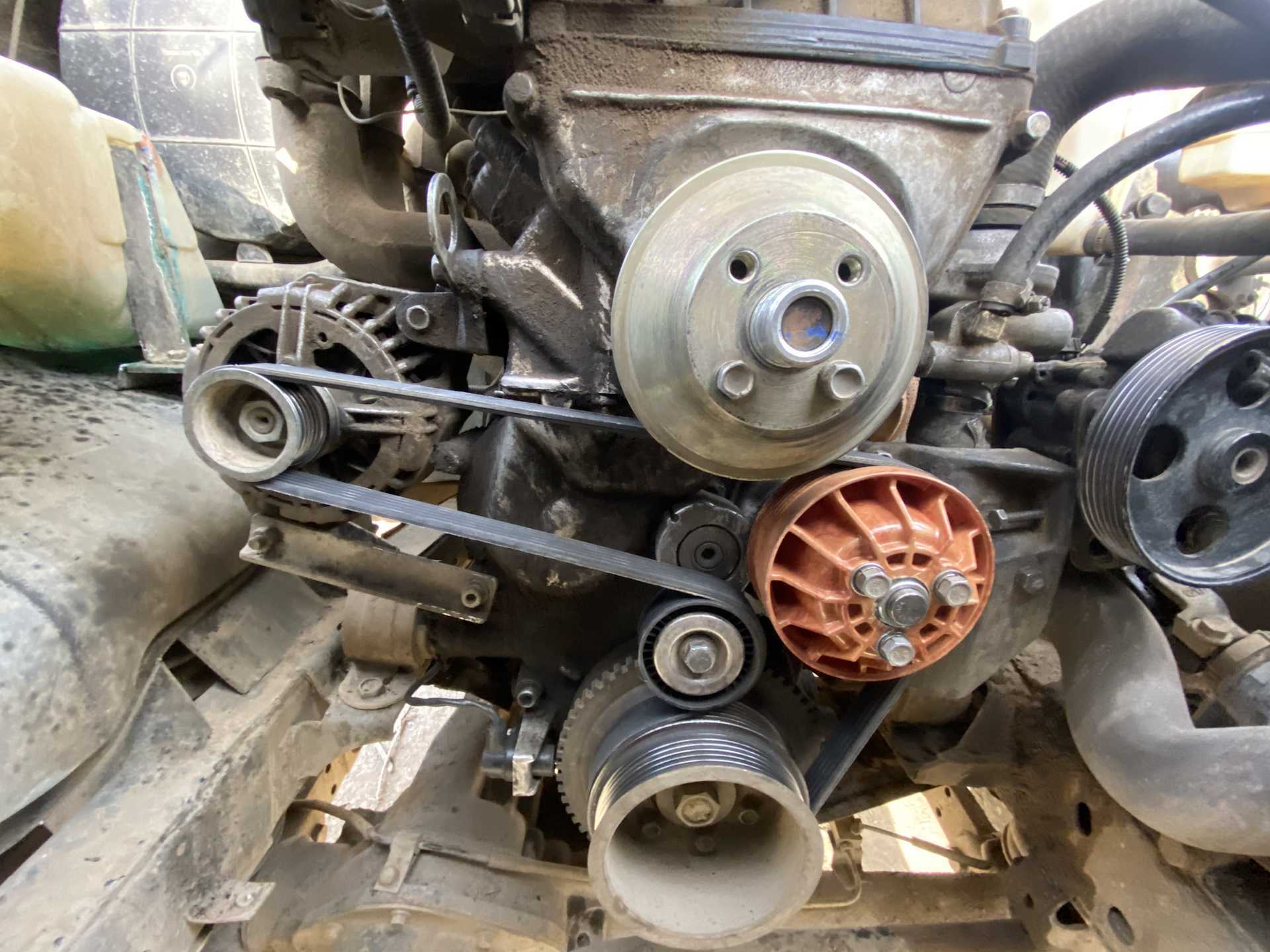

двигатель 409

Год выпуска 2007-2012, Евро-3, С кондиционером, ГУР Delphi

Ролики 4052-1308080 на автоматическом натяжителе 40624.1029010 — 1 штука 406-1308080 — 2 штуки

2) 6РК1220 — ремень генератора

1) 6РК1275 — ремень генератора

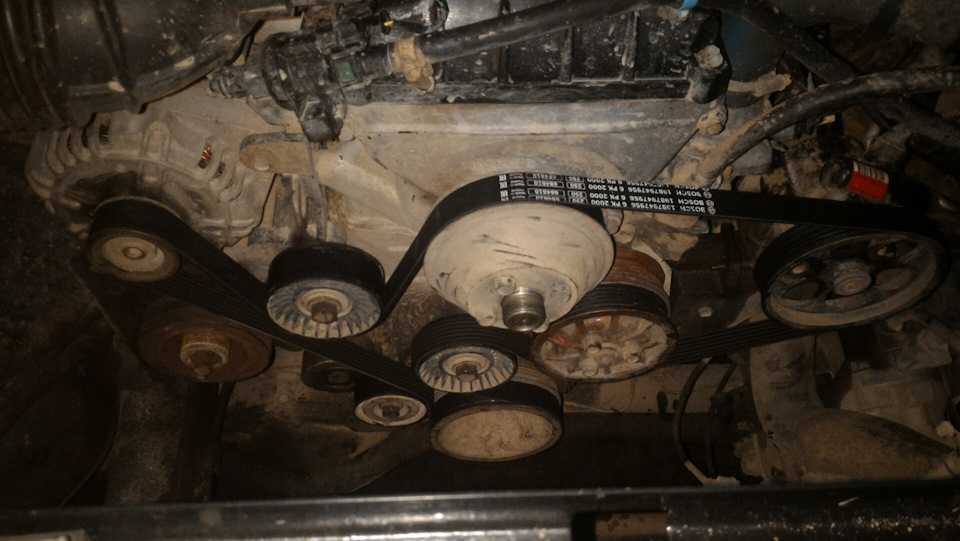

Ремень 6PK 2120

Ролики 4052-1308080 на автоматическом натяжителе 40624.1029010 — 1 штука 406-1308080 — 2 штуки

2- насос гидроусилителя руля

3- шкив коленвала

5- ремень ГУРа и вентилятора 6PK1235

6- ролик натяжителя 406-1308080

10- ремень генератора и помпы 6PK1220

11- муфта вязкостная

6PK1220 Генератор

6PK1235 ГУР

Натяжной ролик 406-1308080, 1 штука

УАЗ двигатель 409 евро-3

6PK1220- ГУР

6PK1275 —Генератор

Ролик 4052-1308080 на автоматическом натяжителе 40624.1029010

6PK1195 ГУР

6PK1275 Генератор

ЗМЗ-514, Евро-2

Ремень привода ГУР 6РК923Ролик направляющий 514.3407070

Ремень привода агрегатов 6РК1220Ролик 514.1308080

Ремень привода ТНВД:Зубчатый 1360, 136 зубов.Ролик натяжителя в сборе с кронштейном 514.1111071 Ролики успокоителя ремня, на планке 514-1111067-10

ЗМЗ-51432, Евро-3, 4

Ремень ГУР (без кондиционера) — 6РК1395Ремень ГУР и кондиционер — 6РК1693Ролики 2112-1006120 — 2шт

Ремень агрегатов (кв-тнвд-генератор-помпа) — 6РК1600Ролики: 4052-1308080, на автоматическом натяжителе 40624.1029010 1шт.Ролик опорный ремня (стоит между генератором и помпой) 3413-1006135 1штука.

ЗМЗ 409, Евро 0-2

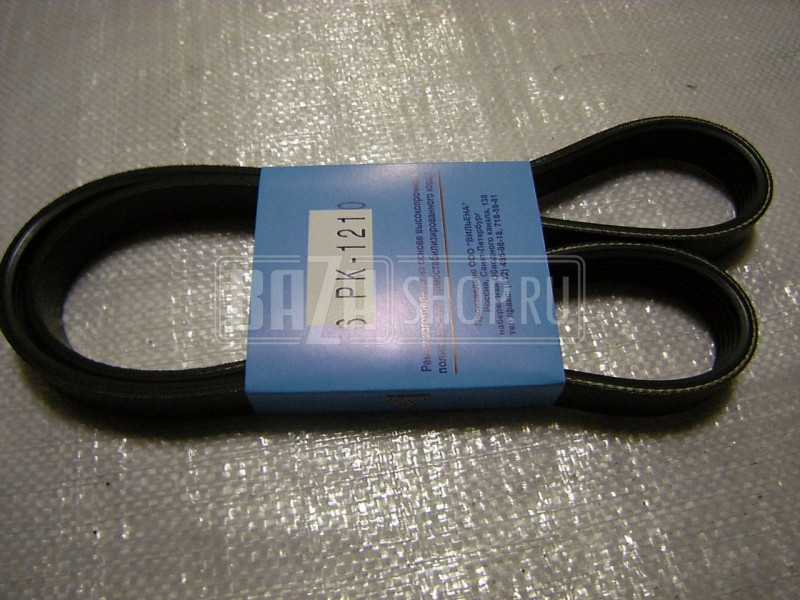

Ремень привода агрегатов (помпа, генератор) -6РК1220 Ремень ГУР — 1210. Так же подходит 1220Натяжной ролик 406-1308080, 1 штука.

Ремень привода агрегатов 6РК1275

Ремень привода ГУР 6РК1195

Натяжной ролик 406-1308080, 1 штука.

ЗМЗ-514, евро 2

Ремень привода ГУР 6РК923

Ролик направляющий 514.3407070

Ремень привода агрегатов 6РК1220Ролик 514.1308080

Ремень привода ТНВД:Зубчатый 1360, 136 зубов.Ролик Ролик натяжителя, в сборе с кронштейном 514.1111071Ролики успокоителя ремня, на планке 514-1111067-10

Ремень генератора (клиновой) 1018мм,1025мм,1050мм

ГАЗель, Соболь

Двигатель

Генератор, помпа

ГУР

дв. ЗМЗ 402 (карбюратор)
1025х10/1050х10
833х10

дв. ЗМЗ 406 (карбюратор, без ГУР)
6РК1220

дв. ЗМЗ 406 (карбюратор, с ГУР)
6РК1370

дв. ЗМЗ 40522 (евро 2, инжектор, без ГУР)
6РК1220

дв. ЗМЗ 40522 (евро 2, инжектор, с ГУР)
6РК1370

дв. ЗМЗ 40524 (евро 3, инжектор, без ГУР)
6РК1275

дв. ЗМЗ 40524 (евро 3, инжектор, с ГУР)
6РК1413

дв. УМЗ 4215 (карбюратор)
900х10 (вентилятор)

дв. УМЗ 4216 Бизнес (евро 2, инжектор)

дв. УМЗ 4216 Бизнес (евро 3, инжектор, клиновой ремень узкий шкиф)
1040х13 (генератор), 875х11 (муфта)
750х11

дв. УМЗ 4216 Бизнес (евро 3, инжектор, клиновой ремень широкий шкиф)
1040х13 (генератор), 875х13 (муфта)
750х13

дв. УМЗ 4216 Бизнес (евро 3, инжектор, поликлиновой ремень)
6РК1370
750х11

дв. УМЗ 4216 Бизнес (евро 3, инжектор, поликлиновой ремень)
6РК1370
750х13

дв. УМЗ 4216 Бизнес (евро 4, инжектор)

дв. УМЗ 4216 Бизнес (евро 3, с ГУР, с кондиционером)
6РК1805

дв. 560 (Штайер, с ГУР)
6РК1630

дв. Cummins ISF 2.8 Бизнес
8РК2155/8РК2166

дв. Cummins ISF 2.8 NEXT
8РК2155/8РК2166

дв. УМЗ NEXT
757х13

дв. УМЗ 274 EvoTech 2.7 Бизнес, NEXT
6РК1805

дв. Chrysler

Волга

Двигатель

Генератор, помпа

ГУР

ГРМ

дв. ЗМЗ 402
1025х10/1050х10
833х10

дв. ЗМЗ 406 (карбюратор, без ГУР)
6РК1220

дв. ЗМЗ 406 (карбюратор, с ГУР)
6РК1370

дв. ЗМЗ 406 (евро 2, 3, инжектор, без ГУР)
6РК1220

дв. ЗМЗ 406 (евро 2, 3, инжектор, с ГУР)
6РК1370

дв. ЗМЗ 406 (с ГУР, с кондиционером)
6РК1930

дв. Chrysler (с ГУР)
6РК1750
145Z GATES

дв. 560 (Штайер, с ГУР)
6РК1630

дв. Chrysler (SIBER)
6РК1335
145Z GATES

УАЗ ПАТРИОТ

Двигатель
Генератор, помпа
ГУР
Кондиционер
ТНВД
ГРМ

дв. ЗМЗ 409 (год выпуска 2005-2007, евро 1, 2)
6РК1220
6РК1210

дв. ЗМЗ 409 (год выпуска 2007-20012, евро 3, без кондиционера)
6РК1275
6РК1235

дв. ЗМЗ 409 (год выпуска 2007-20012, евро 3, с кондиционером)
6РК2100

дв. ЗМЗ 409 (год выпуска 2012-, евро 4)
6РК2120

дв. ЗМЗ 409 (год выпуска 2017-, евро 5)
6РК1275
6РК1235

дв. ЗМЗ 514 (евро 2)
6РК1220
6РК923
1360

дв. ЗМЗ 514 (евро 3, без кондиционера)
6РК1600
6РК1395
1360

дв. ЗМЗ 514 (евро 3, с кондиционером)
6РК1600
6РК1693
1360

дв. ЗМЗ 514 (евро 4)
6РК1600
1360

дв. Iveco
7РК1325
4РК950
5395 150х1

УАЗ 469, 3151, ХАНТЕР

Обратите внимание! Фотографии носят исключительно ознакомительный характер и могут отличаться от товара, фактически имеющегося на складах. Если Вас интересуют какие-то определённые характеристики (цвет, форма, размер, соответствие с товаром на складе и иные), просим уточнять данную информацию у менеджеров при согласовании заказа

Замена помпы на УАЗ Патриот

Для нормального функционирования двигателя в конструкции UAZ Patriota установлена система охлаждения, благодаря которой поддерживается необходимая температура силового агрегата. Если система охлаждения перестает работать то двигатель может выйти из строя. Одну из важных функций в этой системе играет помпа или насос. Благодаря этому устройству охлаждающая жидкость движется по системе.

• 1 Назначение
• 2 Признаки и причины поломки
• 3 Замена
• 4

Назначение

Благодаря помпе в системе внедорожника обеспечивается постоянная циркуляция охлаждающей жидкости, это устройство по функционалу напоминает насос у которого имеются лопасти. Если помпа УАЗ Патриот на 409 двигателе выходит из строя и перестает работать, то это приводит к тому что мотор закипает что приводит к отрицательным последствиям например заклинивание.

Признаки и причины поломки

Основная причина по которой помпа на УАЗ Патриот выходит из строя это износ подшипника ступицы шкива, в результате на него начинает попадать охлаждайка. Помимо этой причины могут быть и другие, например:

• Целостность сальника нарушается. Довольно часто это случается из-за использования некачественных промывок;
• Крыльчатка подвергается коррозии. Это связанно с некачественным тосолом или антифризом;
• Через уплотнительную прокладку расположенную между блоком мотора и насосом начинается течь. Проблема решается заменой прокладки или промазкой герметиком.

Прежде чем помпа выйдет из строя появляется ряд признаков говорящих что имеются проблемы и устройство в скором времени может выйти из строя.

Признаки могут быть следующими:

• Нужно визуально осмотреть насос, если сальник износился вокруг помпы будут иметься потеки;
• Если потеков нет, заведите мотор и если будет доносится свист или срежет, или идут посторонние вибрации то скорей всего имеются проблемы с крыльчаткой или подшипником;
• Начинает греться двигатель, даже в холодное время суток. На первый взгляд при осмотре может показаться что деталь исправна, но если разобрать ее то можно увидеть что лопасти сломались или их разъело и жидкость перестает качаться;
• Антифриз изменил свой цвет;

Для того чтобы не пришлось менять весь узел целиком, желательно устранять неисправность на ранней стадии.

Замена

Как правило замена помпы на внедорожнике УАЗ Патриот происходит в следующих случаях, когда деталь выходит из строя и нужно произвести ее ремонт или когда нужно получить доступ к некоторым элементам двигателя например во время замены ремня ГРМ. Довольно часто деталь меняется полностью, но при желании ее можно попробовать отремонтировать, для этих целей продается специальный ремкомплект который включает в себя:

• Крыльчатку;
• Сальник;
• Подшипник.

Прежде чем производить ремонт старую деталь нужно снять, для этого необходимо подготовить весь необходимый инструмент:

• Головку на двенадцать или рожковый ключ;
• Шестигранник размером на шесть;
• Для откручивания хомута накидной ключ на семь;
• Отвертку с плоским концом;
• Монтажную лопатку.

Когда весь инструмент готов можно переходить к демонтажу:

1. Первым делом UAZ Patriot устанавливается на ручник и под колеса подкладываются упоры;
2. Сливается охлаждающая жидкость;
3. С кронштейна демонтируется гидроусилитель руля;
4. Снимается расположенная в приводе вентилятора вязкостная муфта;
5. У привода генератора демонтируется ремень;
6. Извлекается отражатель шкива и сам шкив. Для этого шкив фиксируется отверткой и выкручиваются три винта крепления;
7. Хомуты патрубков которые подходят к помпе ослабляются;
8. Откручивается пара болтов спереди и один болт сзади, после чего насос извлекается.

Когда деталь снята можно производить все необходимые работы. Перед установкой новой детали очищаются уплотнительные места и устанавливается новая прокладка. Что бы не было протечки жидкости, на прокладку перед установкой желательно нанести герметик. Установка производится в обратном порядке.

Адреса сервис центров по ремонту автомобилей УАЗ

Сервис автомобилей УАЗ Химиков

• Город: Санкт-Петербург
• Адрес: улица Химиков, д. 10
• Телефон: 8 (812) 507-8081
• Режим работы: ПН-ПТ: 9-20, ВХ: 10-18
• Метро: метро Ладожская
• Район: Красногвардейский район

Сервис автомобилей УАЗ Парнас

• Город: Санкт-Петербург
• Адрес: проспект Энгельса, 154к3
• Телефон: 8 (812) 507-8005
• Режим работы: ПН-ПТ: 9-20, СБ,ВС: 10-18
• Метро: метро Ладожская
• Район: Всеволожский район

Сервис автомобилей УАЗ Энгельса

• Город: Санкт-Петербург
• Адрес: проспект Энгельса, 96
• Телефон: 8 (812) 507-8022
• Режим работы: ПН-ПТ: 9-20, СБ,ВС: 10-18
• Метро: метро Ладожская
• Район: Всеволожский район

Сервис автомобилей УАЗ Руставели

• Город: Санкт-Петербург
• Адрес: Руставели, 13
• Телефон: 8 (812) 507-8033
• Режим работы: ПН-ВС с 9 до 21
• Метро: Политехническая, Мужества
• Район: Калининский район

Сервис автомобилей УАЗ Бухарестская

• Город: Санкт-Петербург
• Адрес: Бухарестская, 1б
• Телефон: 8 (812) 507-8033
• Режим работы: ПН-ВС с 9 до 21
• Метро: Волковская, Бухарестская
• Район: Фрунзенский район

Сервис автомобилей УАЗ Планерная

• Город: Санкт-Петербург
• Адрес: ул. Планерная, 15Д
• Телефон: 8 (812) 409-3608
• Режим работы: ПН-ВС с 10 до 21
• Метро: Старая Деревня, Беговая
• Район: Приморский район

Сервис автомобилей УАЗ Всеволожск

• Город: Санкт-Петербург
• Адрес: Дорога Жизни, 6 километр
• Телефон: 8 (812) 507-8076
• Режим работы: ПН-ПТ: 9-20, СБ,ВС: 10-18
• Метро: метро Ладожская
• Район: Всеволожский район

Сервис автомобилей УАЗ Десантников

• Город: Санкт-Петербург
• Адрес: улица Десантников, 11
• Телефон: 8 (812) 507-8018
• Режим работы: ПН-ПТ: 9-20, ВХ: 10-18
• Метро: метро пр. Ветеранов
• Район: Красносельский район

Сервис автомобилей УАЗ Народного Ополчения

• Город: Санкт-Петербург
• Адрес: Народного Ополчения, 199 к3
• Телефон: 8 (812) 507-8001
• Режим работы: ПН-ВС с 9 до 21
• Метро: Пр. Ветеранов, Ленинский пр.
• Район: Кировский, Красносельский

Сервис автомобилей УАЗ Ленинский

• Город: Санкт-Петербург
• Адрес: Ленинский проспект, 147
• Телефон: 8 (812) 507-8009
• Режим работы: ПН-ПТ: 9-20, СБ,ВС: 10-18
• Метро: метро Ладожская
• Район: Всеволожский район

Сервис автомобилей УАЗ Магнитогорская

• Город: Санкт-Петербург
• Адрес: Магнитогорская, 40г1
• Телефон: 8 (812) 507-8033
• Режим работы: ПН-ВС с 9 до 21
• Метро: Ладожская, Новочеркасская
• Район: Красногвардейский, Невский

Сервис автомобилей УАЗ на Южном

• Город: Санкт-Петербург
• Адрес: Южное шоссе 37, корпус 1Б
• Телефон: 8 (812) 507-8033
• Режим работы: ПН-ВС с 9 до 21
• Метро: Ломоносовская
• Район: Фрунзенский

Источник

Замена роликов

Вращение генератора, а, значит, и его функционирование осуществляется посредством ременной передачи. Натяжение его обеспечивается за счет одного/трех роликов: обводного и натяжного. Как и все движущиеся механизмы, они со временем выходят из строя и начинают шелестеть, появляется люфт, что связано в первую очередь с износом подшипников скольжения. Причиной выхода их из строя является выработка смазки, посредством которой облегчается вращение подшипников в конструкции изделия. Замена данных устройств проводится в следующем порядке:

1. Для начала необходимо купить новые запчасти на УАЗ Патриот: обводной (2 штуки или меньше) и натяжной (1 штука). В зависимости от комплектации авто, ведь на некоторых установлено два обводных устройства, а на некоторых- не одного.
2. Чтобы заменить изделия (обводной и натяжной), нужно снять воздухан и сам ремень привода навесных агрегатов.
3. После этого появляется доступ для замены верхней детали.
4. Для снятия верхней детали надо вывинтить крепежный болт, который имеет левостороннюю резьбу.
5. После удаления верхнего ролика, можно увидеть расположение нижнего.

6. Вывинтить болт нижнего агрегата можно только снизу, что собственно и следует сделать. На фото ниже представлены два ролика – один старый с изношенным подшипником, а второй новый.





















7. Производится замена деталей навесных агрегатов на новые, после чего натягивается и регулируется ремень.

Процедура замены несложная и совершенно свободно выполняется своими руками. Для выполнения данного мероприятия потребуется около часа.

Натяжка ремня

После замены обязательно потребуется натяжка ремня привода навесных агрегатов, так как без этого двигатель нормально работать не будет. Имеется два способа натяжки:

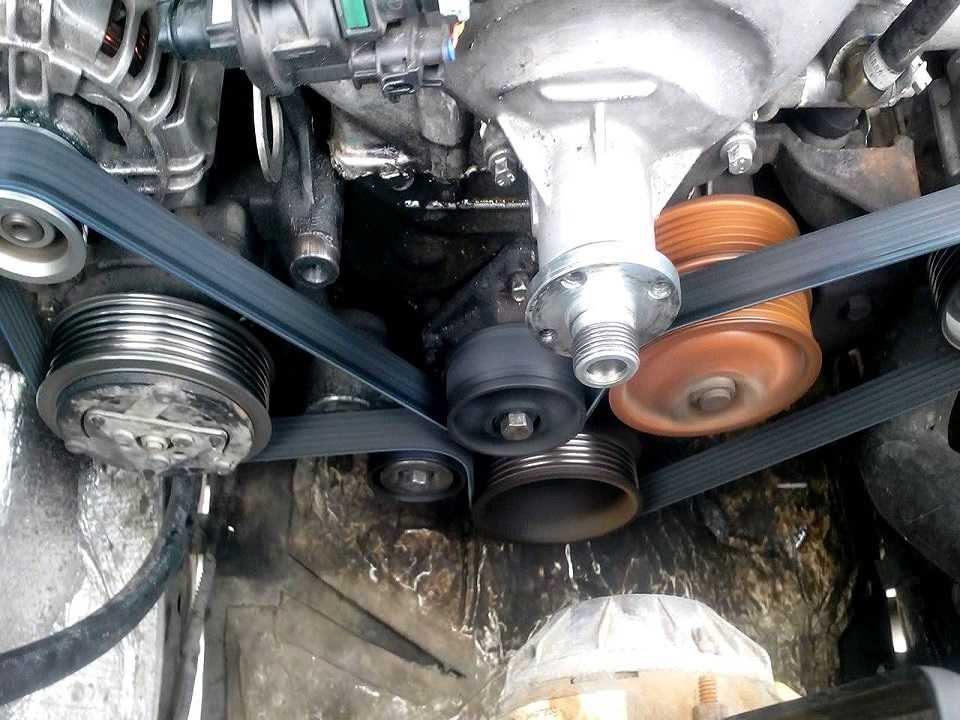

Так производится регулировка на авто с кондиционером

• При помощи регулировочной планки.
• Воспользовавшись регулировочным болтом.

Второй вариант является наиболее прогрессивным, поэтому ним и воспользуемся. Итак, натяжка приводного устройства агрегатов осуществляется таким образом:

1. Ослабляется затяжка крепления генератора.
2. Проворачивается регулировочный болт вправо и отводится генератор от блока.
3. Проверяется и выставляется натяжка приводного устройства.
4. В таком положении фиксируются крепежные гайки генератора.

В завершение следует провернуть коленчатый вал и снова проверить натяжку приводного изделия, и при необходимости процедуру повторить.

Схема привода механизмов в двигателе без кондиционера изображена ниже.

Схема привода без кондиционера

Обозначение элементов:

1. шкив генератора.
2. привод водяного насоса.
3. болт перемещения натяжного ролика, с помощью которого производится регулировка.
4. приводной элемент.
5. шкив коленвала.
6. натяжной ролик.
7. болт, с помощью которого крепится натяжной ролик.

На схеме представлены основные узлы привода генератора. Но как видно, схема является простейшей и показывает только один натяжной ролик, которым и производится регулировка натяжения.

Рекомендуем перед натяжкой проверить размер приводного устройства. Размер изделий на УАЗ Патриот имеет следующие значения: авто, выпускаемые после 2012 года оснащаются одним ремнем, который имеет следующий номер 6РК2120. Автомобили, которые выпускались до 2012 года, в конструкции могут иметь один или два ремня привода доп. устройств:

• 1 ремень 6РК2100;
• вариант с двумя ремнями:
  • 6РК1275 –  привод вентилятора;
  • 6РК1220 –  привод генератора;
• или другой вариант:
  • 6РК1275 – привод генератора;
  • 6РК1238 – привод ГУР/вентилятор.

Проверка

Проверка натяжения ремня привода агрегатов проводится периодически и особенно тогда, когда он слетает со шкивов. Проверка проводится на холодном двигателе.

Проводится визуальный осмотр механизмов и  их составных частей. Если ремень слетает, то необходимо отрегулировать его натяжку, если же изделие рвется, то натяжение нужно ослабить.

Видео замены натяжного элемента на автомобиле с кондиционером показано ниже.

https://youtube.com/watch?v=H1n_l1Oye4w

На этом следует подвести итог и отметить, что обязательно нужно следить за состоянием всех элементов привода важных агрегатов на внедорожнике. В противном случае при выходе из строя данных элементов во время движения может вызвать непоправимые последствия. К тому же УАЗ Патриот – это автомобиль, который эксплуатируется в агрессивных условиях. После каждой такой поездки по бездорожью, рекомендуется провести визуальный осмотр основных конструктивных механизмов, узлов и элементов, чтобы в следующий раз стальной конь не подвел.

УАЗ Патриот — замена ремня генератора и водяного насоса

Система охлаждения автомобиля не позволяет перегреваться основным его механизмам

Особое внимание уделено двигателю. Охлаждение происходит за счёт использование особой жидкости, которая вбирает в себя всю температуру. Она не должна стоять на месте, принцип её действия заключается в постоянном движении

И для того, чтобы привести её в движение, нужен насос

Она не должна стоять на месте, принцип её действия заключается в постоянном движении. И для того, чтобы привести её в движение, нужен насос.

В УАЗе он называется – водяной насос. Сам по себе он тоже не может качать, поэтому ему нужна определённая подпитка. А подпитывается он от генератора. Происходит это путём передачи крутящего момента от шкива генератора, шкиву насоса. Если авто часто подвергается серьёзным нагрузкам, то ремень работает чаще, и из-за этого быстро изнашивается. При обнаружении каких-либо потёртостей, надрезов и прочего, должен произойти процесс, именуемый, как замена ремня генератора и водяного насоса УАЗ Патриот своими руками.

Пошаговая замена

1. Со шкива коленчатого вала нужно снять ремень привода насоса гидроусилителя руля и шкива вентилятора.2. Затем нужно ослабить на несколько оборотов болт крепления натяжного ролика.3. Ослабляя, вытаскивайте ремень.

4. Устанавливайте новый ремень.5. Натягивайте его, путём регулирования болта натяжного ролика. Прогиб должен составлять около 15 миллиметров. Натяжение так же можно регулировать с помощью ветви ремня.

Замена ремня генератора на УАЗ Патриот — видео

Замена ремня окончена. Заведите двигатель Вашего автомобиля и проверьте, чтобы ремень крутился без лишнего трения о шкив, и без соскоков. Помните, что лучше лишний раз заменить ремень, ведущий к водяному насосу, чем ждать поломки двигателя из-за перегрева. Напомним, что в предыдущей статье мы рассказывали как отремонтировать тормозную систему uaz patriot своими руками.

Замена ремня генератора Чери Амулет своими руками — фото Привод генератора на Чери Амулет соединён ремнем с компрессором кондиционера. Иногда этот ремень изнашивается, иногда рвётся. И его замена требуется в обоих случаях. Так как это очень маленькая запчасть, если Вы часто пользуетесь кондиционеров в своём авто, то Вы просто обязаны возить с собой запасной ремень, ведь надрыв может случиться в любое время, в любом месте, и избежать этого невозможно. Можно лишь вовремя отреагировать.

Замена ремня ГРМ на Форд Мондео 2 — фото Ремень газораспределительного механизма – импровизированная зубчатая цепь из металла или резины, которая синхронизирует вращение распределительного и коленчатого валов. Но это не единственная его задача. Он ещё и движет водяной помпой, которая позволяет охлаждающей жидкости перемещаться по системе охлаждения. Натягивается ремень с помощью натяжного ролика, замена которого производится одновременно с заменой ремня.

Ford Fusion — замена ремня генератора своими руками Как минимум раз в шесть лет необходимо заменять ремень генератора. Так гласит инструкция. Но если на нём имеются видимые повреждения, то замена требуется немедленно. Эта небольшая деталь очень важна для правильной работы автомобиля, ведь именно благодаря нему от коленчатого вала передаётся крутящий момент на вал генератора.

Ремень генератора ВАЗ 1111 (Ока) — инструкция по замене Ремень привода генератора – важная деталь в механизме подачи электричества. Если он не исправен, порван, или вовсе слетел, то все приводы, зависящие от электроэнергии станут неработоспособными. Основной проблемой, которая может возникнуть, при таком исходе – выход из строя аккумуляторной батареи. Поэтому, каждый владелец Оки обязан возить у себя в бардачке запасной ремень привода генератора. Деталь небольшая, поэтому лучше заранее перестраховаться, тем более, что замена ремня привода генератора . пїЅпїЅпїЅпїЅпїЅпїЅ пїЅпїЅпїЅпїЅпїЅпїЅпїЅпїЅпїЅ

Замена ремня генератора ВАЗ 2121 своими руками Из-за того, что люди в нашей стране плохо воспитаны, ещё маленькими детьми мы могли видеть такую деталь, как ремень генератора. Он относиться к категории частозаменяемых деталей, поэтому водители могли остановиться на дороге в любом удобном месте, заменить его, выбросить и поехать дальше. К тому же, замена ремня занимала около 10-15 минут. Так как двигатели на всех Нивах идентичны, замена ремня генератора Нивы 2121 является пособием и для других ВАЗовских моделей.

Категория ремонт автомобилей — это самый большой раздел на нашем сайте, здесь собран широкий ассортимент инструкций по ремонту и эксплуатации авто.

Данный раздел, а именно советы автомобилистам, наполнен сверх-полезным материалом. Советуем взглянуть!

Только здесь вы сможете найти ответы на свои вопросы касательно проблем в автомобиле.

Замена ролика натяжителя УАЗ Hunter

Последовательность действий:

• ослабляем гайку крепления ролика;
• откручиваем регулировочный болт, снимаем ремень;
• полностью откручиваем гайку натяжителя, под которой имеется пружинная шайба;
• демонтируем ролик, следим, чтобы дистанционное кольцо под роликом не потерялось (лучше его снять);
• проверяем, насколько легко крутится ролик. Если имеются заедания, или заметный люфт, или видны следы смазки – ролик подлежит безусловной замене;
• устанавливаем новый ролик в порядке, обратном снятию, выполнив при этом натяжку ремня.

Обычно ролик меняют вместе с ремнём – если он изношен, то и ролик, скорее всего, тоже.

Устройство

На машинах встречаются следующие приборы:

• ранняя модель Г12, вырабатывающая ток силой до 20 А;
• Г250, оснащенный встроенным выпрямителем, развивает мощность до 350 Вт;
• улучшенный 161 3771, оборудованный интегральным регулятором напряжения;
• бесщеточные изделия модели Г700А30.

Все модели генераторов крепятся на картере силового агрегата на правой боковине специальным кронштейном. Для привода используется ремень, натянутый между шкивами. Нижняя опора генератора позволяет перемещать узел на небольшое расстояние, обеспечивая натяжение привода.

1. Внешний корпус, изготовленный из легкого сплава или стали (на ранних моделях). С торцов расположены крышки, в которых размещены подшипники качения. Задняя крышка на ряде моделей используется для установки выпрямительного блока, щеток и регулятора напряжения.
2. Внутри корпуса размещен пакет стальных листов с намотанным проводом, формирующим 3-фазную обмотку. Устройство называется статором, используется для генерирования тока.
3. Внутри статора на подшипниках вращается ротор, на котором размещены стальные втулки и обмотка возбуждения. Выводы провода прикреплены к коллектору. На внешней стороне статора имеется вал с выемкой под шпонку, использующийся для монтажа приводного шкива. Деталь зафиксирована при помощи гайки. Перед шкивом установлена крыльчатка, обеспечивающая подачу охлаждающего воздуха внутрь прибора.
4. Для подвода напряжения возбуждения используется щеточный подпружиненный узел.
5. Выпрямительный мост состоит из 6 диодов.

Замена роликов

Вращение генератора, а, значит, и его функционирование осуществляется посредством ременной передачи. Натяжение его обеспечивается за счет одного/трех роликов: обводного и натяжного. Как и все движущиеся механизмы, они со временем выходят из строя и начинают шелестеть, появляется люфт, что связано в первую очередь с износом подшипников скольжения. Причиной выхода их из строя является выработка смазки, посредством которой облегчается вращение подшипников в конструкции изделия. Замена данных устройств проводится в следующем порядке:

1. Для начала необходимо купить новые запчасти на УАЗ Патриот: обводной (2 штуки или меньше) и натяжной (1 штука). В зависимости от комплектации авто, ведь на некоторых установлено два обводных устройства, а на некоторых- не одного.
2. Чтобы заменить изделия (обводной и натяжной), нужно снять воздухан и сам ремень привода навесных агрегатов.
3. После этого появляется доступ для замены верхней детали.
4. Для снятия верхней детали надо вывинтить крепежный болт, который имеет левостороннюю резьбу.
5. После удаления верхнего ролика, можно увидеть расположение нижнего.

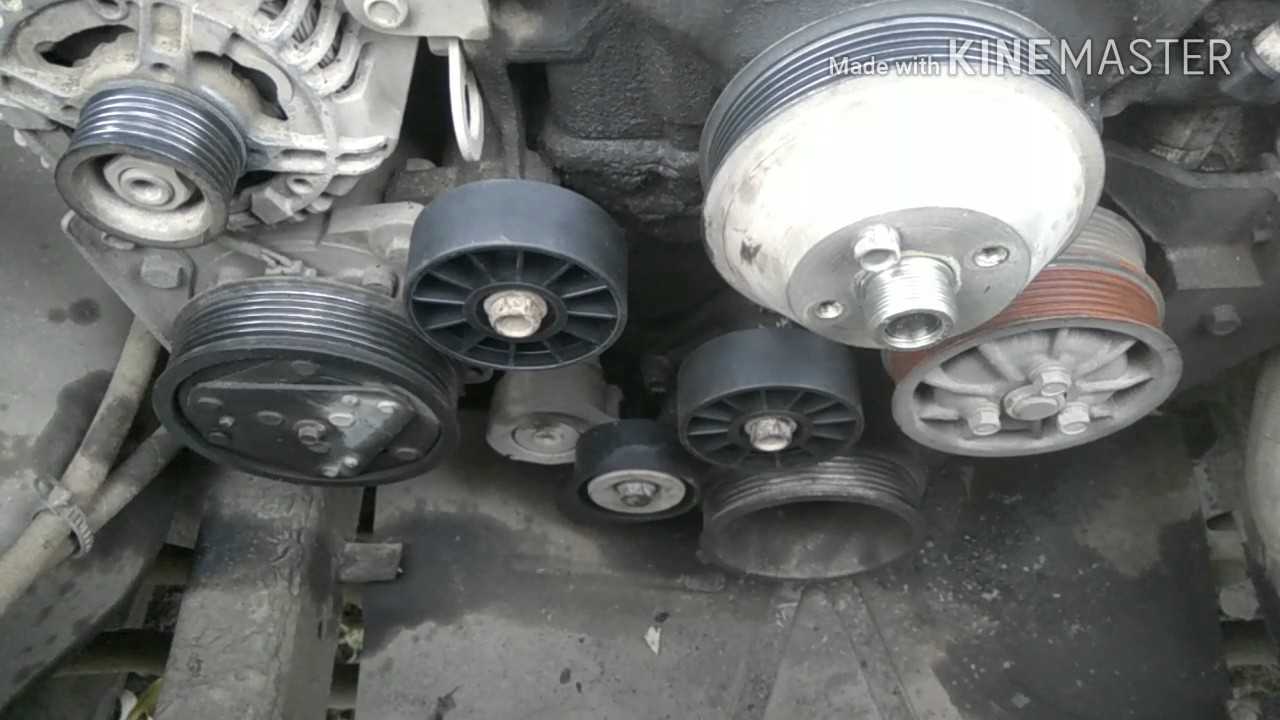

6. Вывинтить болт нижнего агрегата можно только снизу, что собственно и следует сделать. На фото ниже представлены два ролика — один старый с изношенным подшипником, а второй новый.

Процедура замены несложная и совершенно свободно выполняется своими руками. Для выполнения данного мероприятия потребуется около часа.

Натяжка ремня

После замены обязательно потребуется натяжка ремня привода навесных агрегатов, так как без этого двигатель нормально работать не будет. Имеется два способа натяжки:

Проверку натяжения ремней нужно производить при каждом техническом обслуживании

Ремень нужно заменить, если при осмотре ремня обнаруживаются:

— следы износа зубчатой поверхности, трещины, порезы, складки или отслоения ткани от резины;

— следы масла на поверхности ремня.

Если обнаруживаются следы масла на ремне, нужно выяснить причину (обычно это нарушение герметичности сальников) и устранить причину замасливания ремня.

Проверка и регулировка натяжения ремня привода генератора и водяного насоса

Нужны ключи на 10 и на 13

Ослабляем болт крепления натяжного ролика

Регулировочным болтом регулируем натяжение ремня

Добиваемся прогиба ремня привода генератора и водяного насоса, равного 13-15 мм при нагрузке 80 Н (8 кгс), приложенной посередине ветви ремня между генератором и водяным насосом.

Натяжение можно контролировать, оттягивая ветвь ремня пружинными весами типа безмен.

После регулировки, затягиваем болт крепления натяжного ролика.
