Местоположение реле зажигания ВАЗ 2110: поиск в моторном отсеке
Реле зажигания в автомобиле ВАЗ 2110 находится в моторном отсеке, справа от аккумулятора. Для его поиска следует выполнить следующие шаги:
- Откройте капот автомобиля.
- Используйте ключ для отсоединения негативного кабеля от клеммы аккумулятора.
- Разбросайте проводку и найдите блок реле вблизи аккумулятора. Он выглядит как пластиковый прямоугольник черного цвета с разъемами на одной стороне.
- Отсоедините разъемы от блока реле, чтобы снять его. Обычно для этого необходимо просто потянуть за разъемы с небольшим усилием.
Если вам трудно определить, какой именно блок реле является блоком зажигания, можно воспользоваться схемой расположения реле, которая обычно находится на внутренней стороне крышки блока реле. На схеме вы сможете найти соответствующий разъем реле зажигания по его номеру или обозначению.
Обратите внимание, что для доступа к реле зажигания может потребоваться некоторое время, так как оно может быть закрыто другими компонентами моторного отсека. Если у вас возникли сложности, рекомендуется обратиться к руководству по эксплуатации или обратиться за помощью к специалистам
Демонтаж стартера и связь с реле
Ваз 2110 реле защиты стартера
Чтобы разобрать стартер необходимо проделать несколько несложных этапов:
- Автомобиль следует приготовить для дальнейших работ (мытье, установка в неподвижном состоянии).
- Минусовую клемму от аккумуляторной батареи следует снять.
- Осуществляется демонтаж корпуса воздушного фильтра.
- От реле отсоединяется колодка проводов тягового реле.
- Используя ключ с цифрой «13» откручивается гайка крепления наконечника силового привода стартера.

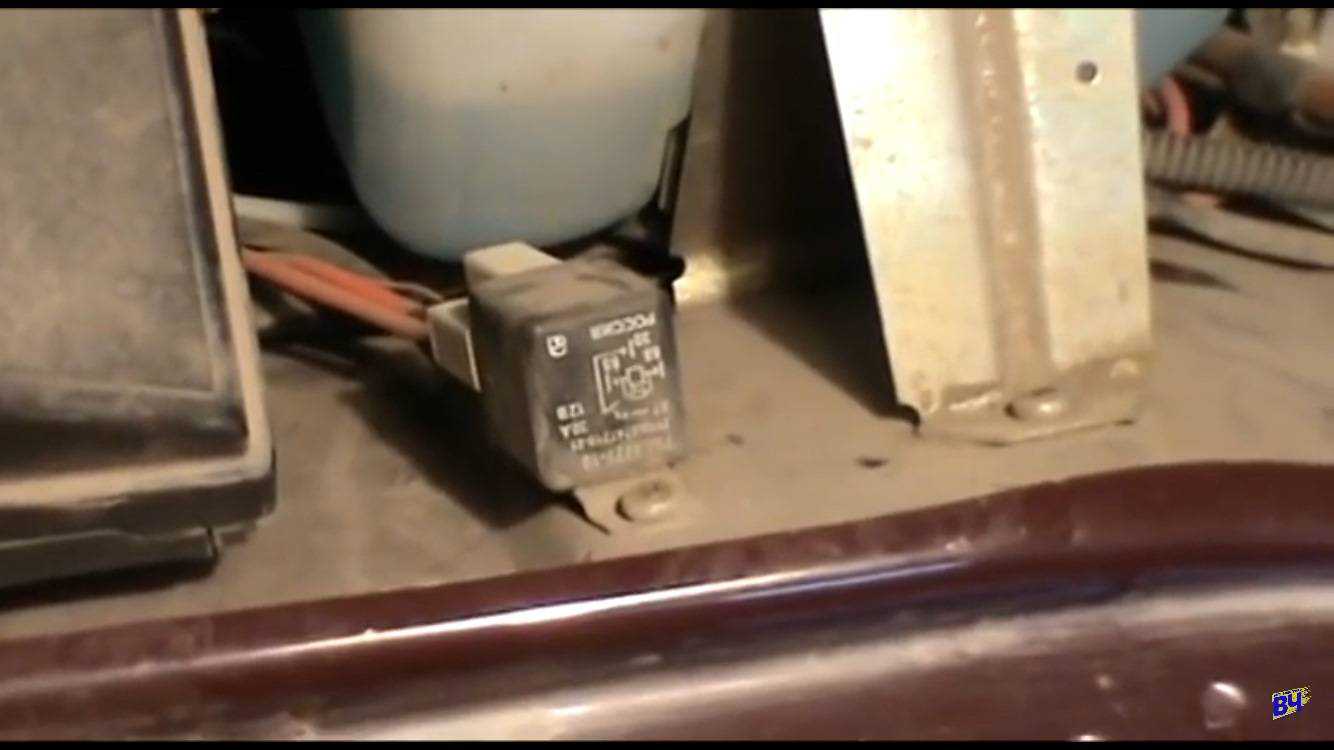

На ваз 2110 реле стартера находится
Используется ключ с цифрой «15», которыми откручивается две гайки, которые крепят стартер.

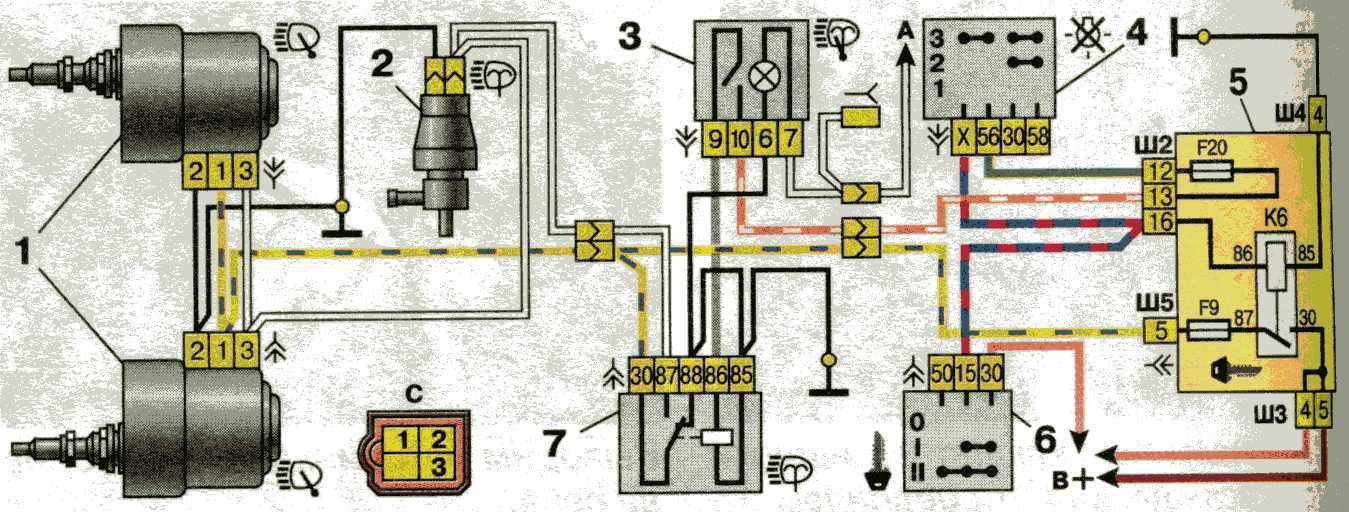

Ваз 2110 схема подключения реле стартера
Примечание: необходимо сообщить, что подступится к нижней гайке весьма сложно.
Сборка стартера и его установка в прежнее месторасположение происходит в обратном порядке.
Ваз 2110 установка дополнительного реле на стартер
Главными неисправностями тягового реле являются несколько важных неполадок. Если одна из причин имеет место присутствовать, то тяговое реле следует заменить новым.
Ваз 2110 щелкает реле стартера – заменить нужно новым
Если продолжать использовать поврежденное реле в автомобиле, может пострадать и другая часть:
- В случае, когда якорь перестает вращаться. Реле перестает работать после подключения стартера при заводе автомобиля.
- Тот же якорь продолжает вращаться, но его обороты значительно снижены. Это происходит после активации стартера и подключения тягового реле.
- Стартер работает безупречно, тяговое реле подключается, но спустя несколько секунд, двигатель автомобиля «глохнет».
Главными причинами возникновения данных неполадок, может стать:
- Межвитковое замыкание реле.
- Обрывы в цепи питания.
- Несвоевременное срабатывание якоря или же его холостая работа.
- Окисление проводов, соединений, обмотки.
- Гайки, которыми крепится проводные наконечники, раскрутились и ослабили контакт.
https://youtube.com/watch?v=JRhND312Zyk
- Заменяется тяговое реле.
- Проверка и при необходимости замена проводов.
- Вращение якоря необходимо вернуть в легкую работу.
- Очистить болты и проверить на крепость соединения гайки.
Так как тяговое реле относится к электрической системе автомобиля, его ремонт или замену необходимо осуществлять с аккуратностью и особым вниманием. Данный процесс может быть опасным для здоровья человека.
Автомобиль можно доверить работникам станций технологического обслуживания, ремонтных мастерских
Если же решение осуществить ремонт самостоятельно принято, следует соблюдать все правила техники безопасности при работе с электричеством.
Работы по ремонту и замене оборудования необходимо проводить на смотровой площадке или яме. Обязательным условием является демонтаж брызговика с двигателя автомобиля.
Все выше прописанные действия необходимо проводить в строгом порядке.
После процесса демонтажа стартера, следует произвести еще несколько простых действий:
- Нижний вывод тягового реле имеет крепление в виде гайки. Ее следует открутить, используя ключ на 10 миллиметров.
- Там же осуществляется отключение провода.
- Ключом с ходом в 8 миллиметров откручиваются крепежные болты.
- Тяговое реле снимается.
- Отсоединяется прокладка, которая находится между передней крышкой и самим реле.
- Передняя крышка имеет пружину, якорь и тяговое реле. Их необходимо аккуратно удалить из нее.
Основные неисправности стартера
Тяговое реле не срабатывает после того, как ключ в зажигании был повернут, а также якорь не вращается.
В данной ситуации это может быть из-за таких возможных проблем:
- cломался или разрядился аккумулятор, решением этой проблемы является – покупка нового аккумулятора или его зарядка;
- контакты с плюсом окислились – надо их просто почистить;
- бывает, что случается межвитковое замыкание на обмотке тягового реле – чтобы исправить эту ситуацию надо поставить новое реле;
- оборвалась цепь, которая питает тяговое реле – надо проверить провода на целостность, а также не отсоединились ли они от цепи?
- контакты «30» и «50» не замыкаются – надо просто поменять контактную часть выключателя зажигания;
- якорь тягового реле плохо работает – надо его снять и разобрать, возможно проблема со смазкой.
После поворота ключа стартер не запускается, якорь медленно крутится, а в тяговом реле слышен щелчок.
Такая ситуация может возникнуть из-за похожих ранее ситуаций:
- аккумулятор разрядился или отсоединился – надо проверить и исправить ситуацию;
- замкнула или оборвалась обмотка тягового реле – также надо просто поменять реле;
- концы проводов серьезно поддались окислению – их надо проверить и очистить, начиная с аккумулятора.
После поворота ключа якорь стартера крутится, но маховик не крутится.
Такая ситуация возникала из-за того, что:
- муфта свободного хода буксует – надо на стенде продиагностировать стартер и заменить муфту, если она вышла из строя;
- износились шестеренки на редукторе – надо просто их заменить.
Сильно шумит стартер, когда якорь крутится.
Такая проблема возникла потому что:
- отслужили свой срок службы вкладыши на подшипниках валов якоря или привода – надо просто заменить детали, которые вышли из строя;
- не закреплен стартер должным образом, а также крышка могла сломаться – надо просто закрепить ее или поменять;
- вышли из строя шестеренки на редукторе, венце маховика или на приводе – надо просто их поменять, или сразу целиком заменить не работающие детали.
- шестеренка постоянно зацеплена с маховиком, если заела муфта на валовых шлицах, возможно, что якорь тягового реле заел – для решения этой проблемы надо смазать шлицы маслом. А если заело тяговое реле, то надо или поменять его, или определенными способами избавиться от заедания.
Демонтаж стартера и связь с реле
Чтобы разобрать стартер необходимо проделать несколько несложных этапов:
- Автомобиль следует приготовить для дальнейших работ (мытье, установка в неподвижном состоянии).
- Минусовую клемму от аккумуляторной батареи следует снять.
- Осуществляется демонтаж корпуса воздушного фильтра.
- От реле отсоединяется колодка проводов тягового реле.
- Используя ключ с цифрой «13» откручивается гайка крепления наконечника силового привода стартера.
Используется ключ с цифрой «15», которыми откручивается две гайки, которые крепят стартер.
Сборка стартера и его установка в прежнее месторасположение происходит в обратном порядке.
Главными неисправностями тягового реле являются несколько важных неполадок. Если одна из причин имеет место присутствовать, то тяговое реле следует заменить новым.
Если продолжать использовать поврежденное реле в автомобиле, может пострадать и другая часть:
- В случае, когда якорь перестает вращаться. Реле перестает работать после подключения стартера при заводе автомобиля.
- Тот же якорь продолжает вращаться, но его обороты значительно снижены. Это происходит после активации стартера и подключения тягового реле.
- Стартер работает безупречно, тяговое реле подключается, но спустя несколько секунд, двигатель автомобиля «глохнет».
Главными причинами возникновения данных неполадок, может стать:
- Межвитковое замыкание реле.
- Обрывы в цепи питания.
- Несвоевременное срабатывание якоря или же его холостая работа.
- Окисление проводов, соединений, обмотки.
- Гайки, которыми крепится проводные наконечники, раскрутились и ослабили контакт.
- Заменяется тяговое реле.
- Проверка и при необходимости замена проводов.
- Вращение якоря необходимо вернуть в легкую работу.
- Очистить болты и проверить на крепость соединения гайки.
Так как тяговое реле относится к электрической системе автомобиля, его ремонт или замену необходимо осуществлять с аккуратностью и особым вниманием. Данный процесс может быть опасным для здоровья человека
Работы по ремонту и замене оборудования необходимо проводить на смотровой площадке или яме. Обязательным условием является демонтаж брызговика с двигателя автомобиля.
Все выше прописанные действия необходимо проводить в строгом порядке.
После процесса демонтажа стартера, следует произвести еще несколько простых действий:
- Нижний вывод тягового реле имеет крепление в виде гайки. Ее следует открутить, используя ключ на 10 миллиметров.
- Там же осуществляется отключение провода.
- Ключом с ходом в 8 миллиметров откручиваются крепежные болты.
- Тяговое реле снимается.
- Отсоединяется прокладка, которая находится между передней крышкой и самим реле.
- Передняя крышка имеет пружину, якорь и тяговое реле. Их необходимо аккуратно удалить из нее.
Обязательно необходимо знать о том, что проверить тяговое реле можно при помощи стандартных приборов. Для его проверки следует применить омметр.
Он необходим для проверки наличия замыкания между контактными болтами и контактной пластиной. Что касается цены на реле, то они различны.
Редко когда их стоимость снижается до уровня в 750 рублей. Естественно, стоимость указывается в зависимости от дальности поставки механизмов, наценки торгового представителя.
Как проверить и заменить главное реле ВАЗ 2110
Главное реле ВАЗ 2110 – это электромеханическое устройство, которое отвечает за подачу электричества на различные системы автомобиля, такие как система зажигания, инжектор, насос топливного бака и другие. Если главное реле не функционирует должным образом или выходит из строя, возможны проблемы с питанием указанных систем, что может вызвать серьезные неисправности в работе автомобиля.
Чтобы проверить главное реле ВАЗ 2110 на работоспособность, выполните следующие шаги:
Откройте капот автомобиля и найдите расположение главного реле. Оно находится на коробке предохранителей, обычно находящейся в моторном отсеке автомобиля. Следует учитывать, что расположение может отличаться в зависимости от модели и года выпуска автомобиля. Обратитесь к руководству по эксплуатации для получения точной информации.
После того как вы найдете главное реле, проверьте его внешний вид
Обратите внимание на состояние контактов и проводов. Если вы заметите какие-либо видимые повреждения, такие как окисление или трещины, замена главного реле может быть необходима.
Следующим шагом является проверка работы главного реле
Для этого необходимо включить зажигание и после нажать на реле. Если вы слышите щелчок, значит реле функционирует нормально. Если щелчок отсутствует, необходима замена главного реле.
Если вы решили заменить главное реле ВАЗ 2110, следуйте этим инструкциям:
- Отсоедините отрицательный кабель от аккумулятора, чтобы предотвратить возможные повреждения или короткое замыкание во время замены.
- Снять верхнюю крышку коробки предохранителей, чтобы получить доступ к реле.
- Отсоедините разъем или провода от главного реле. Убедитесь, что запомнили правильные расположение проводов, чтобы при установке нового реле не возникло проблем с подключением.
- Снимите главное реле с места, аккуратно вытягивая его из цоколя или открутив крепежные элементы (в зависимости от типа реле).
- Установите новое главное реле в том же месте, где находилось старое. Убедитесь, что оно плотно прилегает и надежно зафиксировано.
- Подключите разъемы или провода к новому главному реле таким образом, чтобы они были подключены правильно.
- Установите верхнюю крышку коробки предохранителей.
- Подключите отрицательный кабель аккумулятора.
После замены главного реле ВАЗ 2110 не забудьте проверить его работоспособность, как описано выше.
В случае, если вы не уверены в своих навыках или у вас возникли трудности во время проверки или замены главного реле, рекомендуется обратиться к автомобильному сервисному центру или квалифицированному автомеханику для получения профессиональной помощи.
Типы монтажных блоков
ВАЗ 2110 имеет 2 типа монтажных блоков:
- основной;
- дополнительный.
В первом содержится большинство предохранителей и реле цепи питания автомобиля. Во втором же расположились приборы, отвечающие за цепи питания мотора. Основной блок со временем пережил ряд преобразований и модернизаций — всего их было три. Основное отличие между которыми в количестве реле. Начиная с первых моделей и заканчивая сегодняшним днем, оно выросло с шести до восьми.
Монтажный блок нового образца
Область требовала обновления с каждой модификацией ВАЗ 2110. Нужно исправление некоторых недочетов конструкции, которые были заметны с самого начала. Предохранитель противотуманных фар не имел платы и болтался на жгуте из кабелей рядом с самим монтажным блоком.
Первое изменение компоновки основного монтажного блока произошло именно в связи с помещением в него предохранителя противотуманок, а также увеличением числа реле. В обновленной модификации последних не 6 или 7, а 8.
Особа вариативность новых модификаций блоков связана с наличием или отсутствием реле переднего света К1: в некоторых моделях присутствуют лишь ножки и перемычки, требующие обрезания при самостоятельной установке К1 или только ножки, без перемычек. В других современных блоках ставят и само реле.
Монтажный блок старого образца
Здесь находятся шесть реле и 20 предохранителей. Место его расположения такое же, как и у современных моделей. Со временем, добавилось еще одно реле, отвечающее за передний свет. В остальном же, его конструкция ничем принципиально не отличается от последующих.
Реле-прерыватель стеклоочистителя ВАЗ 2110, 2111, 2112
Лада 2110 PhiX › Бортжурнал › Дополнительное, разгрузочное реле стартера ВАЗ 2110
Схема реле и предохранителей ВАЗ 2110
Возможные неисправности бесконтактной системы зажигания.
Где находится реле стартера ВАЗ 2110?
Наиболее часто встречающиеся поломки
Одной из наиболее встречающихся проблем является расшатывание крепления наконечника силового провода. Его достаточно просто затянуть, заодно проверить все остальные гайки. Второй популярной причиной выхода из строя этого узла считается окисление контактов. Если вы заметили проблему на ранней стадии, то достаточно зачистить контакты и агрегат будет работать исправно. Если чистка не помогает, вам нужно будет их заменить.
Окись часто возникает на обмотке, что делает невозможность ее блокировки. Можно попробовать очистить обмотку, но бывалые автомобилисты рекомендуют сразу заменять реле, так вам удастся проездить на своем автомобиле без проблем гораздо дольше.
Еще одной вероятной причиной появления проблем с запуском двигателя, является обрыв цепи питания втягивающего. Вам придется их найти и устранить поломку. Найдите оборванные провода и на их место разместите новые. По завершении работы еще раз проверьте цепь питания реле. Одним из способов проверить работоспособность разобранного реле, является проверка его при помощи омметра. Для этого вам нужно расположить щупы прибора на витках двух обмоток.
Иногда достаточно заменить якорь. Это необходимо делать при его замедленном срабатывании или холостой работе. Эти признаки прямо указывают на неисправность самого якоря. Автолюбителю с небольшим опытом будет достаточно сложно определить проблемы с этим элементом.
Ремонтировать реле – более затратное мероприятие, чем его замена, поэтому проще всего сразу же заменить неисправную деталь. Это сохранит ваше время, ведь неизвестно поможет ли ремонт, который зачастую является весьма трудоемким. Попытка восстановления узла таит в себе опасность – при неправильном ремонте реле вы можете остаться без автомобиля на долгое время, так как запуск двигателя будет заблокирован. В этом случае вам потребуется провести уже более сложный ремонт, который невозможно провести без участия специалистов.
Как вам статья?
Мне нравитсяНе нравится
Как добраться до реле
Процесс демонтажа реле и самого стартера нельзя назвать сложным. С ним справится даже человек, ранее не сталкивавшийся с ремонтом своего авто. Чтобы снять втягивающее, следуйте инструкции:
- Для начала обесточьте автомобиль, для этого снимите минусовую клемму с аккумулятора.
- Посмотрите немного левее и ниже АКБ, рядом с коробкой передач вы и увидите искомый стартер. Чтобы подобраться к нему, вам необходимо будет удалить воздушный фильтр.
- К втягивающему ведет несколько проводов, отсоедините их.
- Наконечник силового провода закреплен гайкой, она легко демонтируется ключом на 13.
- Стартер крепится гайками большего диаметра – они откручиваются ключом на 15. Тяжелее всего открутить нижнее крепление.
- Нижний вывод втягивающего также закреплен гайкой удалите ее и отсоедините провода. Ключом на 8 демонтируйте остальные крепежи и вытащите реле.

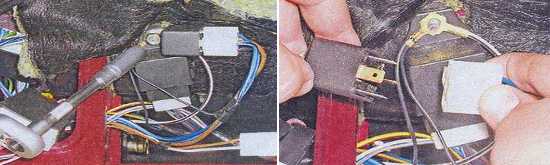

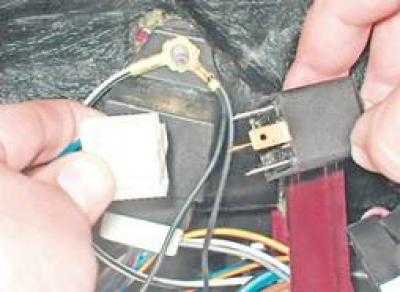

Поставить новое втягивающее достаточно просто – следуйте этой инструкции в обратном порядке. Также вы можете ознакомиться с видео, где подробно рассказывается обо всех этапах демонтажа реле. Оно поможет более ясно понять, как найти реле и заменить его на новое.
Для чего нужно реле
Замена реле стартера на ваз 2110
Тяговое реле обеспечивает запуск шестерни привода. Запуск происходит в сцеплении с зубчатым механизмом маховика коленвала.
Также, обеспечивается питание электродвигателя стартера. В момент включения стартера, начинает передаваться энергия от аккумуляторной батареи.
Путь энергии проходит через переключатель зажигания.

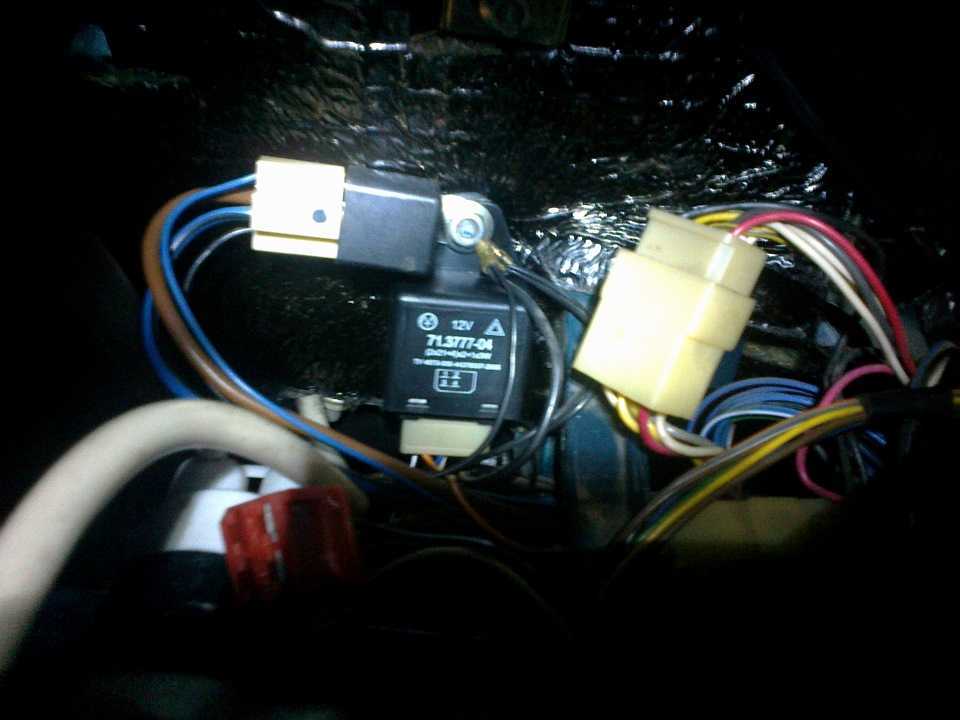

Ваз 2110 дополнительное реле стартера
Таким способом подается питание на каждую обмотку тягового реле.
Обмотки имеют два вида:
Как только состоится процесс замыкания контактов реле, втягивающая обмотка отключается.
Исправное реле имеет предел напряжения, которое не должно превышать показателя в 8 В
Температура при этом процессе не должна превышать 25 градусов по шкале Цельсия.
Если напряжение при запуске реле превышает данный показатель, то следует обратить внимание на привод и само тяговое реле. Они могут быть повреждены или перестать работать.
Тяговое реле можно визуально рассмотреть
Возможно, поломку можно заметить невооруженным глазом,но стартер придется демонтировать и разобрать.
Ваз 2110 реле блокировки стартера
Где находятся монтажный и дополнительные блоки?
Расположение основного монтажного блока в автомобиле ВАЗ 2110. В предыдущих версиях под капот устанавливался черный ящик.
Найти эти устройства несложно. Основная панель с реле расположена в левом нижнем углу от руля — возле левой ноги водителя. При необходимости его можно удалить без дополнительных материалов. Если вы получите монтажный блок, вы найдете еще один за ним. А вот в отечественных автомобилях этого модельного ряда их три:

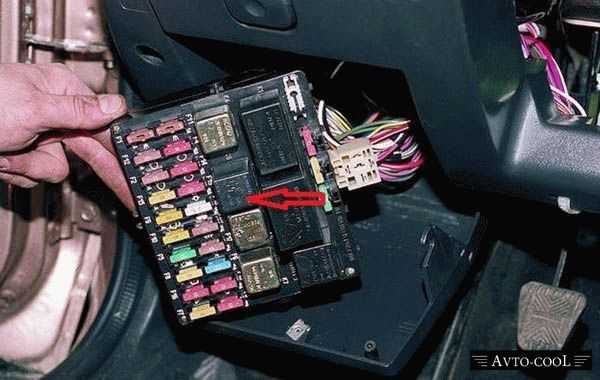

Главный блок предохранителей. Находится в удобном месте — слева от руля;
Если вы вдруг сломали этот блок, не расстраивайтесь, вы всегда можете заказать новый здесь.
Две дополнительные панели. Находится в торпеде. Один из них находится внутри ниши за основным блоком, другой — с противоположной стороны.
Рекомендуется осматривать каждый черный ящик, чтобы при необходимости можно было легко установить новые предохранители.
Где находится реле зажигания на ВАЗ 2110
ВАЗ 2110 — это автомобиль, который хорошо знаком многим любителям марки. Среди различных деталей и узлов, которые могут потребовать внимания владельца, можно выделить реле зажигания.
Реле зажигания предназначено для управления способом и моментом зажигания двигателя. Оно также может отвечать за работу зажигания при использовании стартера и при работе двигателя на холостом ходу.
На ВАЗ 2110 реле зажигания располагается в моторном отсеке автомобиля. Поначалу может показаться, что найти его довольно сложно, однако все оказывается довольно просто.
Как правило, реле зажигания представляет собой небольшой блок, который крепится на одном из кронштейнов в районе передней правой части автомобиля. На нем можно обнаружить несколько проводов, а также маркировку, которая поможет убедиться, что это именно реле зажигания.
Если вы убедились, что проблема с зажиганием вызвана неисправностью реле, то необходимо удалить его и приобрести новое. Это простая процедура, которая не займет много времени и не потребует особых умений.
