Устройство генератора
Устройство автомобильного генератора подразумевает наличие собственного выпрямителя и регулирующей схемы. Генерирующая часть генератора с помощью неподвижной обмотки (статора) вырабатывает трёхфазный переменный ток, который далее выпрямляется серией из шести больших диодов и уже постоянный ток заряжает аккумулятор. Переменный ток индуцируется вращающимся магнитным полем обмотки (вокруг обмотки возбуждения или ротора). Далее ток через щётки и кольца скольжения подаётся на электронную схему.
Устройство генератора: 1.Гайка. 2.Шайба. 3.Шкив. 4.Передняя крышка. 5.Дистанционное кольцо. 6.Ротор. 7.Статор. 8.Задняя крышка. 9.Кожух. 10.Прокладка. 11.Защитная втулка. 12.Выпрямительный блок с конденсатором. 13.Щелкодержатель с регулятором напряжения.
Располагается генератор в передней части двигателя автомобиля и запускается с помощью коленчатого вала. Схема подключения и принцип работы генератора автомобиля одинаковый для любых автомобилей. Есть конечно некоторые отличия, но они, как правило, связаны с качеством изготовленного товара, мощностью и компоновкой узлов в моторе. Во всех современных автомобилях устанавливают генераторные установки переменного тока, которые включают не только сам генератор, но и регулятор напряжения. Регулятор равносильно распределяет силу тока в обмотке возбуждения, именно за счет этого и происходит колебание мощности самой генераторной установки в тот момент, когда напряжение на силовых клеммах выхода остается неизменным.
Новые автомобили чаще всего оборудованы электронным блоком на регуляторе напряжения, поэтому бортовой компьютер может контролировать величину нагрузки на генераторную установку. В свою очередь на гибридных автомобилях генератор выполняет работу стартер-генератора, аналогичная схема используется и в других конструкциях системы стоп-старт.
Принцип работы генератора авто
Схема подключения генератора ВАЗ 2110-2115
Схема подключения генератора переменного тока включает такие составляющие:
- Аккумулятор.
- Генератор.
- Блок предохранителя.
- Ключ зажигания.
- Приборная панель.
- Выпрямительный блок и добавочные диоды.
Принцип работы достаточно простой, при включении зажигания плюс через замок зажигание идет через блок предохранителей, лампочку, диодный мост и выходит через резистор на минус. Когда лампочка на приборной панели загорелась, далее плюс идет на генератор (на обмотку возбуждения), далее в процессе запуска двигателя шкив начинает вращаться, также вращается якорь, за счет электромагнитной индукции вырабатывается электродвижущая сила и появляется переменный ток.
Наиболее опасным для генератора является замыкание пластин теплоотводов, соединенных с «массой» и выводом «+» генератора случайно попавшими между ними металлическими предметами или проводящими мостиками, образованными загрязнением.
Далее в выпрямительный блок через синусоиду в левое плечо диод пропускает плюс, а в правое минус. Добавочные диоды на лампочку отсекают минусы и получаются только плюсы, далее он идет на узел приборной панели, а диод, который там стоит он пропускает только минус, в итоге лампочка гаснет и плюс тогда идет через резистор и выходит на минус.
Принцип работы автомобильного генератора постоянного, можно объяснить так: через обмотку возбуждения начинает течь небольшой постоянный ток, который регулируется управляющим блоком и поддерживается им на уровне чуть больше 14 В. Большинство генераторов в автомобиле способны вырабатывать как минимум 45 ампер. Генератор работает на 3000 оборотах в минуту и выше — если посмотреть на соотношение размеров ремней вентиляторов для шкивов, то оно по отношению к частоте двигателя составит два или три к одному.
Во избежание этого пластины и другие части выпрямителя генераторов частично или полностью покрывают изоляционным слоем. В монолитную конструкцию выпрямительного блока теплоотводы объединяются в основном монтажными платами из изоляционного материала, армированными соединительными шинками.
Далее рассмотрим схему подключения автомобильного генератора на примере автомобиля ВАЗ-2107.
Дополнительный блок
Производитель оборудовал модификации с дизельным силовым агрегатом дополнительным блоком. В нем расположены предохранители и реле. Он устанавливается на боковой стенке моторного отсека.
Блок предохранителей УАЗ Хантер 315195 дизель, имеет следующие плавкие элементы:
- F1 и F2 – плавкие элементы бортовой сети. Имеют допустимую нагрузку 30 Ампер;
- F3 – плавкий элемент реле нагрева топлива. Номинал 25 Ампер;
- F4 – электропредохранитель диагностики с допустимой нагрузкой 5 ампер;
- F5 – защита реле электростартера – 20 Ампер;
- F6 – защита датчика контролирующего расход воздушной массы силовой установкой – 10А;
- F7 – плавкий элемент электронного блока управления – 5 А;
- F8, F9, F10 – защита главных реле. элементы имеют номинал 15, 10 и 25 Ампер соответственно.
Где Находится Блок Предохранителей Уаз Буханка
Одной из самых нередких заморочек российских автомобилей является поломка каких-то электронных устройств, в этом для вас поможет разобраться электросхема.
Единственным решением этой препядствия будет осуществляться проверка состояния предохранителей. Где находится реле зарядки на уаз буханка ~ vivauto.ru.
Темой нынешней статьи будет электросхема автомобиля УАЗ Буханка на движке типа инжектор.
Итак, в данной статье представлены ответы на такие достаточно всераспространенные вопросы:
- Что собой представляет электросхема на автомобиле УАЗ Буханка мотора типа инжектор ?
- Как устроена электросхема автомобиля УАЗ Буханка?
- Где расположены предохранители на автомобиле марки УАЗ Буханка двигателя типа инжектор ?
- Ремонт монтажного блока.
Основная информация
Предохранители в автомобиле марки УАЗ Буханка располагается в специальном монтажном блоке, а он в свою очередь располагается в коробке воздушного притока с левой стороны транспортного средства. Монтажный блок включает в себя все важнейшие участки электронных цепей, при этом снабжая их нужными предохранителями и реле.
Блок предохранителей автомобиля УАЗ Буханка
состоит из двух линеек с предохранителями и закрепляется вся эта конструкция при помощи гайки к корпусу транспортного средства. где находятся предохранители в уаз 3909 буханка 14 года? Где находится предохранитель.
В случае если вы примите решение снять линейки предохранителей
, то вам необходимо будет отключить аккумулятор.
К основным элементам электронной схемы относятся:
- Аккумуляторная батарея;
- Электронный насос топлива;
- Фильтр очищения топливной смеси;
- Форсунки;
- Блок руководства двигателем;
- Электронная катушка зажигания;
- Свечки зажигания;
- Датчик холостого хода;
- Датчик коленчатого валика;
- Датчик заслонки воздуха;
- Тахометр;
- Моторчик вентилятора, охлаждающего радиатор;
- Управляющее реле электронного двигателя вентилятора;
- Индикатор, контролирующий работоспособность двигателя;
- Разъем диагностики.

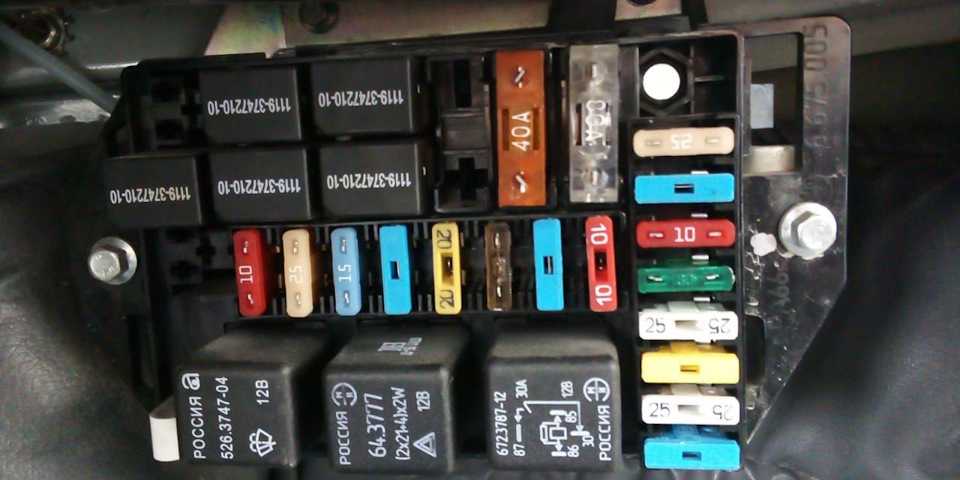

Блок предохранителей на УАЗ 3151 (дополнительный)
UAZ
Zombie Hunter:УАЗ — машина суровая и простая. Даже слишком простая. Где находится блок дополнительный блок предохранителей и блок предохранителей уаз. Моя версия например не имеет даже .
Капитальный ремонт проводки УАЗ Буханка
Приглашение .
Электросхема УАЗ Буханка
При какой-либо поломке электронного оборудования произойдет увеличение силы тока в узле, который отвечает за данный прибор, вследствие чего возникает короткое замыкание. Дорогие друзья. В этом материале мы вам подготовили подробную информацию про то, где располагается блок предохранителей на ниве шевроле, как к нему добраться, какие предохранители и реле.
Проволока, через которую проходит ток к предохранителю, перегорает и плавится, вследствие чего обрываются цепи, и отключается прибор, но при этом сохраняется его целостность. Audi a6 дредноуд › бортжурнал › схема предохранителей а6 в крыше 20а 31 где находится блок.
То есть благодаря предохранителям обеспечивается защита основных деталей от перегрева, в случае возникновения короткого замыкания.
Как правильно проводится снятие и установление монтажного блока?
Если электросхема выполнена качественно, то это значительно облегчит процесс установления и снятия электронного оборудования. Итак, алгоритм снятия монтажного блока:
- Отсоединяем проводок от минусовой клеммы аккумулятора;
- Открываем капот и снимаем крышку с блока предохранителей и реле. Рассмотрены автомобили опель астра g, блок предохранителей в салоне. Где находится. Блок расположен под панелью приборов со стороны блок предохранителей уаз. Он находится слева. Для этого необходимо отжать 4 пластиковые защелки;
- Сдвигаем резиновый чехол;
- Отсоединяем верхнюю колодку жгута проводки от блока;
- Отворачиваем 2 гаечки, которые закрепляют блок;
- Вынимаем блок из отсека, который расположен перед ветровым стеклом;
- Отсоединяем от блока нижние колодки жгутов проводки;
- Устанавливаем предохранители и реле в обратном порядке.
Ремонтирование монтажного блока заключается в проведение замены печатных плат. Блок предохранителей и реле на уаз буханка, защищаемые. Итак, алгоритм проведения ремонта монтажного блока:
- Снимаем монтажный блок;
- Выворачиваем 8 винтиков, которые закрепляют нижнюю крышку;
- При помощи отвертки открываем нижнюю крышечку;
- Проверяем состояние дорожек, по которым проходит ток и качество запаивания. В случае обнаружения дефектов их необходимо ликвидировать, но если это невозможно, то проведите полную замену блока;
- Устанавливайте монтажный блок в обратном порядке.
Сайт о внедорожниках, SUV, автомобилях повышенной проходимости
Характеристики
Несмотря на простоту, УАЗ-469 уже в те годы имел два топливных бака и отличную проходимость. Преодолевать броды, препятствия и плохие дороги на данном внедорожнике можно было без всяких доработок, но сегодня все большую популярность набирает тюнинг различных УАЗов, в том числе и модели 469. Любители оборудуют автомобили увеличенными колесами с грязевой резиной, поднимают автомобиль и ставят более мощные моторы. Правда, при последнем варианте вся простота конструкции отходит на второй план, ведь приходится полностью переделывать всю электропроводку автомобилей. Тем не менее популярность машины только растет.
Приложение B. Схемы основной электрической системы (электрика УАЗ от Кувалды).
электрика УАЗ от Кувалды
- Схема соединений системы генератора
- Схема соединений стартера
- Схема бесконтактной системы зажигания
- Схема включения фар и противотуманного света
- Схема включения противотуманных фар
- Схема включения наружного освещения
- Схема включения указателей поворота и аварийной сигнализации
- Схема включения звукового сигнала
- Схема включения очистителя и омывателя ветрового стекла
- Схема включения очистителей фар
- Схема включения электростеклоподъемников дверей
- Схема системы блокировки замков дверей
- Схема включения замка багажника
- Схема включения электродвигателя вентилятора системы охлаждения двигателя
- Схема системы отопителя
- Схема системы обогрева заднего стекла
- Схема включения очистителя и омывателя заднего стекла
Здесь приводятся отдельные электрические схемы. Схемы взяты из книжек по автомобилям ВАЗ-2110. Вся разница с нашей схемой возможно только в номере контакта в приборке идущему к контрольным лампам. Номера контактов для приборки ГАЗ-3110 будет другой (см таблицу по переделке колодок к приборке). Так же возможны некоторые другие мелкие изменения в колодках подключения кнопок (см описание переделок жгута проводов).
Схема соединений стартера
Сделана по схеме ВАЗ-2110, но я поставил в разрыв провода между 50-ми контактами штатное реле стартера УАЗ, что бы разгрузить контакты замка зажигания. Кстати, залипание 50-го контакта замка зажигания и, как следствие, включение на ходу или не выключение стартера после пуска, со всеми вытекающими последствиями — это болезнь вазовских десяток. А вот в ВАЗ-2109 такое реле устанавливалось и там таких проблем не было. Так же рекомендую проводом не менее 16 кв. мм соединить минус АКБ и корпус стартера (или блок двигателя) — на рисунке это изображено черным проводом от стартера. Это предотвратит проблемы с пуском двигателя, поскольку штатная косичка массы часто прогнивает и не выдерживает таких нагрузок. Между прочим на многих иномарках так и сделано, и мой личный опыт еще на штатной машине, а так же опыт тех, кто последовал моему совету и использовал его на различных марках автомобилей, доказывает бесспорные преимущества этой маленькой доработки.
1 — аккумуляторная батарея; 2 — генератор; 3 — стартер; 4 — выключатель зажигания.
Схема включения фар и противотуманного света
1 — блок-фары; 2 — монтажный блок; 3 — переключатель света фар; 4 — переключатель наружного освещения; 5 — контрольная лампа противотуманного света; 6-лампы противотуманного света в наружных задних фонарях; 7 — выключатель противотуманного света; 8 — выключатель зажигания; 9 — контрольная лампа дальнего света фар в комбинации приборов; К4 — реле включения ближнего света фар; К5 — реле включения дальнего света фар; A — к источникам питания; B — колодка для переключения проводов при установке фар другого типа
Схема включения противотуманных фар
1 — противотуманные фары; 2 — реле включения противотуманных фар; 3 — монтажный блок; 4 — переключатель наружного освещения; 5 — выключатель противотуманных фар; A — к источникам питания; B — к выключателю освещения приборов
Схема включения наружного освещения
1 — блок-фары; 2 — монтажный блок; 3 — переключатель наружного освещения; 4 — выключатель зажигания; 5 — контрольная лампа наружного освещения в комбинации проборов; 6 — лампы габаритного света в задних фонарях; 7 — лампы стоп-сигнала в задних фонарях; 8 — фонари освещения номерного знака; 9 — выключатель освещения приборов; 10 — выключатель стоп-сигнала; 11 — блок бортовой системы контроля; К1 — реле контроля исправности ламп (внутри реле показаны контактные перемычки, которые должны устанавливаться при отсутсвии реле); A — к источникам питания; B — к лампам освещения приборов
Проверенная схема электропроводки УАЗ 452: Батон Буханке друг, товарищ и Таблетка
Каких только ласковых прозвищ не получал автомобиль УАЗ-452 за годы эксплуатации: «Буханка» и «Батон» — за внешнее сходство с хлебным кирпичиком, «Таблетка» — за надежную службу в медицинских организациях.
Примечательно, что его конструкция и отдельные системы – трансмиссия, кузов или схема электропроводки УАЗ 452оказались достаточно выносливыми.
Пожалуй, это был единственный автомобиль в те годы, способный добираться в самые отдаленные места с гуманитарными целями.
Знаменитая Буханка стала многоцелевым автомобилем для сельской местности
Знакомьтесь УАЗ 452
Автомобиль представлял собой грузопассажирский вариант транспортного средства повышенной проходимости с колёсной формулой 4×4. Освоил выпуск модели Ульяновский автозавод еще в далеком 1965 году.
Его возможности вы можете оценить, посмотрев следующее видео:
УАЗ 452 способен перевозить в кузове груз массой до 700 кг. Кроме того, он может буксировать прицеп массой 850 кг. Транспортное средство стало очень популярным не только в условиях российского бездорожья, но и с успехом применялось в крупных городах в различном качестве (на фото в статье).
В частности:
- Как автомобиль службы ГАИ;
- В качестве пожарной машины;
- Автомобиля скорой помощи;
- Продуктовой лавки;
- Транспортного средства коммунальных служб и т.п.
Знаменитая Босоножка на базе УАЗ 452 – автопоезд в ЦПКиО Измайлово
Электронные компоненты
Современная цветная электросхема УАЗ 452
Электропроводка УАЗ 452 представляла собой простую однопроводную схему.
Конструктивно она имела следующие решения:
- Роль второго провода играл металлический кузов и прикрепленные к нему узлы и агрегаты;
- Все электронные компоненты и исполнительные механизмы имели «-» выведенный на корпус. Цена такого решения оправдывала несовершенность схемы.
Справочно: Инструкция предусматривала регулярную проверку контактов. При окислении их следовало зачистить наждачной бумагой.
Силовой агрегат
Моторный отсек располагается прямо в салоне автомобиля, поскольку это обусловлено его конструкцией.
Доступ к узлам и агрегатам осуществляется также из салона, путем снятия крышки, которая:
- Обеспечивала защиту водителя и пассажиров от проникновения выхлопных газов;
- Защищала от пыли и грязи;
- Служила дополнительным отопительным элементом (пассивным – от нагрева).
Высокая компоновка двигателя способствует проходимости автомобиля в условиях бездорожья
Ранее применявшийся мотор с «Победы» заменили на более современный двигатель от 21-й «Волги». Этому способствовал запуск производственной линии на Заволжском моторном заводе в 1964 году.
Пассивная безопасность автомобиля
Конструкция «Батона» с бескапотной компоновкой также поначалу вызывала ряд вопросов относительно безопасности. Однако, серия краш-тестов, проведенных в далеком 1971 году на Дмитровском полигоне доказала, что в большинстве внештатных ситуациях водитель и пассажиры УАЗ 452 имеют шансы избежать травм.
Яркий пример всесторонних испытаний «Таблетки»
Особенности электрооборудования
Для конструкторов более сложным процессом в те годы было найти качественные комплектующие для оснащения системы зажигания и освещения.
Это хорошо видно по наполнению кабины:
- органами управления системами автомобиля;
- контрольными приборами.
Из-за дефицита органов управления, УАЗ получил достаточно «разношерстные» элементы
Внешнее освещение
В ход шло все, что можно было доставать и наладить бесперебойные поставки на заводской конвейер.
В частности:
- от предшественника Буханки — ГАЗ-69 заводчане позаимствовали ножной переключатель света;
- От ГАЗ-24 фары и т.п.
Конструкция переключателя ГАЗ-69 с успехом применялась и на 452-м
Система зажигания
Поскольку на Батоны и Буханки устанавливался Волговский мотор, то и проводка УАЗ 452 для системы зажигания практически полностью была скопирована с него.
Простота конструкции позволяла легко обслуживать автомобиль вдали от гаражных условий
В заключение
О легендарном автомобиле помнят многие из нас.
Поэтому, его появление на шоу, посвященном Олимпийским играм, воспринималось как часть нашей славной истории развития отечественного автопрома.
Буханка удостоилась участия в Олимпиаде 2014

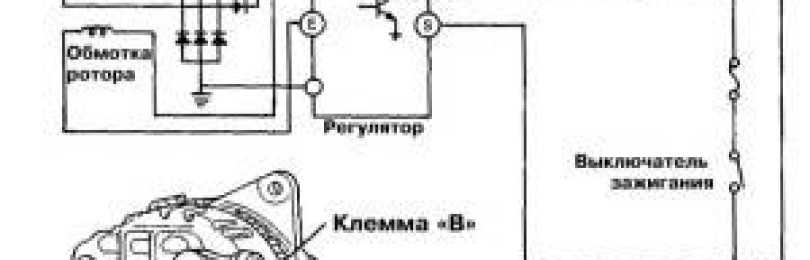

Подключение генератора уаз буханка, схема
После установки генератора СтартВОЛЬТ, LG 03216 появился такой трабл: авто не глохнет после выключения зажигания. Сначала у меня паника: а как, цуко, его заглушить? На первой резко бросил сцепление и всё, заглохли,
Пришёл домой, порыскал по тыртырнету и нашёл тему на УАЗБУКЕ про ГЕНЕРАТОРЫ.
В первом сообщении пункт 2 как раз мой случай — Реле Регулятор (РР) у меня встроен в генератор. Вот эта схема:
Взято с УАЗБУКИ, спасибо Udarnik-truda и всем остальным кто вносит вклад в моё (наше) умственное развитие.
Сначала загорелся схемой с лампочкой и резистором (данные о резисторе- 100 Ом, 2 Вт), собрал её и подвязал к шлангам рядом с геной. Решил найти родное крепление лампочки и вставить её в панель. И тут меня ждал облом- их нет не только в магазинах, но и на барахолке,
Поэтому пришлось смотреть на другую схему из того же пункта:
Взято с УАЗБУКИ, спасибо Udarnik-truda и компании
Снова поехал в магазин радиодеталей, теперь уже за диодом ( любой на 50V, 5А). Поставлю его сразу у генератора и на этом забуду про неглохнущий автомобиль,
Ремонт Генератора УАЗ
https://youtube.com/watch?v=b_ZsPTeIk3A
Как правильно выставить?
Как после подключения производится установка зажигания для правильной работы мотора?
Каков порядок, как правильно выставлять настройку узла, читайте ниже:
Для начала транспорт необходимо зафиксировать на месте, включите ручной тормоз. Поршень первого цилиндра должен быть установлен в верхнюю мертвую точку, учтите, что отверстие на шкиве коленчатого вала должно совпадать с меткой, которая расположена на крышке распределительных шестерен.
С распределительного устройства необходимо демонтировать крышку. Сделав это, увидите бегунок, находящийся против ввода 1, внутри крышки. Если его нет, то коленвал необходимо повернуть на 180 градусов и поставить октан-корректор на 0. С помощью гаечного ключа закрутите болтом указатель к корпусу контроллера распределителя, чтобы он был совмещен со средней меткой на октан-корректоре
Винт фиксации пластик к корпусу распределительного контроллера немного отпустить.
Осторожно повернуть корпус, придерживая бегунок пальцем, чтобы он не вращался. Так сможете устранить зазоры в приводе. Корпус проворачивается до того момента, пока острая часть лепестка на статоре не будет совмещена с красной риской на роторе
Пластину зафиксировать винтом к корпусу контроллера.
Следующим этапом будет установка крышки контроллера на место и диагностика высоковольтных проводов. Они должны быть установлены в соответствии с порядком функционирования цилиндров, то есть первый, второй, четвертый, третий. Когда момент зажигания будет установлен, необходимо произвести диагностику правильности во время езды.
Запустите агрегат силовой и прогрейте его около десяти минут, пока температура не составит около 80 градусов. Двигаясь по ровной и прямой дороге со скорость примерно 40 км/час, резко нажмите на педаль газа. Если при наборе скорости до 60 км/час почувствуете или услышите детонацию, она должна быть кратковременной, то все сделано верно. Если же детонация очень сильная, то распределительный контроллер необходимо повернуть на половину или одно деление против часовой стрелки. При полном отсутствии детонации установленный угол опережения должен быть увеличен, то есть контроллер следует повернуть по часовой стрелке.
Корпус проворачивается до того момента, пока острая часть лепестка на статоре не будет совмещена с красной риской на роторе. Пластину зафиксировать винтом к корпусу контроллера.
Следующим этапом будет установка крышки контроллера на место и диагностика высоковольтных проводов. Они должны быть установлены в соответствии с порядком функционирования цилиндров, то есть первый, второй, четвертый, третий. Когда момент зажигания будет установлен, необходимо произвести диагностику правильности во время езды.
Запустите агрегат силовой и прогрейте его около десяти минут, пока температура не составит около 80 градусов. Двигаясь по ровной и прямой дороге со скорость примерно 40 км/час, резко нажмите на педаль газа. Если при наборе скорости до 60 км/час почувствуете или услышите детонацию, она должна быть кратковременной, то все сделано верно. Если же детонация очень сильная, то распределительный контроллер необходимо повернуть на половину или одно деление против часовой стрелки. При полном отсутствии детонации установленный угол опережения должен быть увеличен, то есть контроллер следует повернуть по часовой стрелке.
