Реле стартера ваз 2107: назначение, неисправности и ремонт

А можно ли его починить?

Реле для стартеров, применяемых в Жигулях, получили одинаковые детали в виду совершенно идентичных между собой задач. Единственное неудобство в том, что в зависимости от производителя-поставщика и модификации самого автомобиля могут слегка отличаться друг от друга места крепления агрегатов, и допускаются некоторые различия во внутренних составляющих.

Ремонтировать устройства нет смысла, для ВАЗ-2107 и 2106 проще приобрести весь стартер в сборе. Но, если есть финансовые трудности, можно провести только замену реле. И вот в каком порядке следует действовать. Сначала обязательно отключите аккумуляторную батарею! Стартер установлен в автомобильной электросети таким образом, что замыкание его контактов может привести к выгоранию всей проводки автомобиля.

Потом снимите и хорошенько очистите стартер от грязи. Это нужно для того, чтобы случайные частицы не попали на электрообмотку и не допустили замыкания. Теперь отсоединяем контакт от болта тягового реле, выкручиваем стяжные винты и снимаем деталь.

Реле стартера ВАЗ 2107, которое носит еще одно название – втягивающее, необходимо для включения зажигания, во время которого приохотит передача начального усилия на вал двигателя через шестерню.

Если раньше эту роль выполнял сам человек с длинной рукояткой, то сейчас на замену пришло удобное и компактное устройство.

Втягивающее реле имеет небольшие размеры и расположено непосредственно на кожухе стартера. Этот элемент выполняет несколько задач:

• Двигает шестерню бендикса таким образом, чтобы произошло зацепление за зубья маховика, после чего возвращает ее обратно.
• Во время запуска двигателя обеспечивает синхронную работу стартера.
• Отвечает за распределение энергии между электромагнитом и приводом.

Как только на втягивающий магнит поступает электрический ток, возникает магнитное поле, которое «заставляет» якорь переместиться в сердечник. Посредством рычага он двигает шестерню к маховику. Перемещаясь до конца, сердечник замыкает контакты.

После этого электрический ток беспрепятственно поступает на обмотку. Благодаря чему происходит включение привода, раскручивающего вал стартера. Вращающийся момент передается на маховик. Сразу после того как заработает мотор, перестает идти ток на магнит, а механизм возвращается на свое место.

Схема электрооборудования ВАЗ 21074

В автомобилях ВАЗ 21074 электрическая энергия доставляется к потребителям по однопроводной схеме: «плюсовой» вывод каждого электроприбора запитан от источника, «минусовый» подключён к «массе», т. е. присоединён к кузову транспортного средства. Благодаря такому решению упрощается ремонт электрооборудования и замедляется процесс коррозии. Все электроприборы автомобиля запитаны от АКБ (при выключенном моторе) или генератора (при работающем двигателе).

В схеме проводки ВАЗ 21074 инжектор имеются ЭСУД, электробензонасос, форсунки, датчики управления работой двигателя

Схема проводки ВАЗ 21074 инжектор

Выпущенные с заводского конвейера инжекторные версии «семёрки», имеют индексы:

• LADA 2107–20 — в соответствии со стандартом Евро-2;
• LADA 2107–71 — для китайского рынка;
• LADA-21074–20 (Евро-2);
• LADA-21074–30 (Евро-3).

В инжекторных модификациях ВАЗ 2107 и ВАЗ 21074 используются ЭСУД (электронная система управления двигателем), электробензонасос, форсунки, датчики управления и контроля параметров двигателя. Как следствие — возникла необходимость в дополнительной подкапотной и внутрисалонной проводке. Кроме того, ВАЗ 2107 и ВАЗ 21074 оснащены дополнительным блоком реле и предохранителей, расположенным под бардачком. К дополнительному блоку подводится проводка, запитывающая:

• предохранители:
  • силовых цепей главного реле;
  • цепи постоянного питания контроллера;
  • цепи реле электробензонасоса;
• реле:
  • главное;
  • бензонасоса;
  • электровентилятора;
• диагностический разъём.

Дополнительный блок предохранителей и реле ВАЗ 2107 инжектор расположен под бардачком

Обеспечение электроэнергией

За обеспечение потребителей электроэнергией в «семёрке» отвечают:

• АКБ напряжением 12 В, ёмкостью 55 Ач;
• генератор типа Г-222 или 37.3701;
• регулятор напряжения Я112В, который автоматически поддерживает напряжение в пределах 13,6–14,7 В.

Схема системы эергообеспечения ВАЗ 21074 инжектор включает генератор, аккумулятор и регулятор напряжения

Запуск двигателя

Система пуска в ВАЗ 21074 — это запитанный от АКБ стартер и замок зажигания. В цепи стартера предусмотрено два реле:

• вспомогательное, которое подаёт питание на выводы стартера;
• втягивающее, благодаря которому происходит сцепление вала стартера с маховиком.

Система пуска в ВАЗ 21074 — это запитанный от АКБ стартер с реле и замок зажигания

Система зажигания

В ранних версиях седьмой модели ВАЗ использовалась контактная система зажигания, которая имела в своём составе:

• катушку зажигания;
• распределитель с контактным прерывателем;
• свечи зажигания;
• высоковольтную проводку.

Контактная система зажигания ВАЗ 21074 состоит из катушки, распределителя, свечей зажигания и высоковольтных проводов

В 1989 году появилась так называемая бесконтактная система зажигания, в схему которой вошли:

1. Свечи зажигания.
2. Распределитель.
3. Экран.
4. Датчик Холла.
5. Электронный коммутатор.
6. Катушка зажигания.
7. Монтажный блок.
8. Блок реле.
9. Ключ и замок зажигания.

В 1989 году появилась бесконтактная система зажигания, в схему которой были добавлены датчик Холла и электронный коммутатор

В «семёрках» с инжекторными двигателями используется более современная схема зажигания. Работа этой схемы основана на том, что сигналы от датчиков поступают на ЭБУ (электронный блок управления), который на базе полученных данных генерирует электрические импульсы и передаёт их на специальный модуль. После этого напряжение повышается до требуемой величины и по высоковольтным кабелям подаётся на свечи зажигания.

В инжекторных «семёрках» работой системы зажигания руководит электронный блок управления ЭБУ

Наружное освещение

Система наружного освещения включает:

1. Блок-фары с габаритами.
2. Подсветку подкапотного пространства.
3. Монтажный блок.
4. Освещение бардачка.
5. Выключатель подсветки приборов.
6. Задние фонари с габаритами.
7. Подсветку номеров.
8. Переключатель ламп наружного света.
9. Лампочка индикации наружного освещения (в спидометре).
10. Ключ зажигания.

Схема подключения наружного освещения ВАЗ 21074 поможет при устранении неисправностей блок-фар и задних фонарей

Вспомогательное оборудование

К вспомогательному или дополнительному электрооборудованию ВАЗ 21074 относят:

• электромоторы:
  • стеклоомывателя;
  • стеклоочистителя;
  • вентилятора отопителя;
  • вентилятора радиатора охлаждения;
• прикуриватель;
• часы.

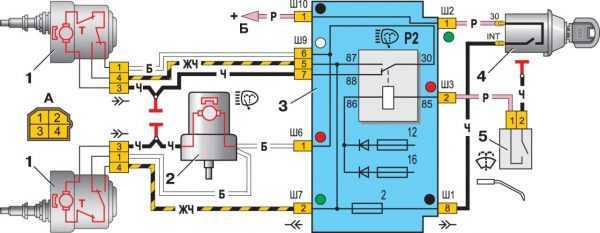

В схеме подключения стеклоочистителей используются:

1. Моторедукторы.
2. ЭД омывателя фар.
3. Монтажный блок.
4. Замок зажигания.
5. Выключатель омывателя.

Моторедукторы стеклоочистителя приводят в действие трапецию, которая перемещает «дворники» по ветровому стеклу

Конструкция, типы и особенности втягивающих реле

В настоящее время на электростартерах используются одинаковые по конструкции и принципу работы втягивающие реле. Этот узел содержит два взаимосвязанных устройства — силовое реле и включающий его (а заодно и подводящий бендикс к маховику) соленоид с подвижным якорем.

Основу конструкции составляет цилиндрический соленоид с двумя обмотками — большой втягивающей и намотанной поверх нее удерживающей. На задней части соленоида располагается корпус реле, выполненный из прочного диэлектрического материала. На торцевой стенке реле располагаются контактные болты — это клеммы высокого сечения, через которые выполняется подключение стартера к аккумуляторной батарее. Болты могут быть стальными, медными или латунными, применение таких контактов обусловлено высокими токами в цепи стартера при пуске двигателя — они достигают 400-800 А и более, и простые клеммы при таком токе просто расплавились бы.

Внутри соленоида располагается подвижный шток, который со стороны реле несет контактный диск — круг из латуни или другого сплава. Шток пружиной отведен от контактных болтов, поэтому в нерабочем положении цепь разомкнута. Также внутри соленоида расположен массивный якорь, однако эта деталь не имеет жесткой фиксации и при необходимости легко вынимается. Якорь представляет собой металлический (стальной) стержень круглого сечения, он подпружинен и в нерабочем положении выступает из соленоида. На тыльном торце якоря предусмотрено углубление для упора в шток реле. На наружной части якоря выполнена проточка, отверстие, кронштейны или иное приспособления для соединения с вилкой привода стартера.

Вся эта конструкция помещена в металлический корпус (разборный или неразборный), на диэлектрическом корпусе реле располагаются клеммы для подключения узла к соответствующим электрическим цепям — силовой цепи, цепи замка зажигания и, если это предусмотрено, к цепи катушки зажигания. Реле жестко монтируется на корпусе стартера.

Тяговые реле, имея принципиально одинаковую конструкцию, делятся на два типа по функционалу (и количеству контактов со стороны реле):

• Только с функцией замыкания силовой цепи — подача напряжения от аккумуляторной батареи на электродвигатель стартера;
• С функцией замыкания силовой цепи и цепи катушки замыкания либо иного оборудования.

Реле первого типа имеет описанную выше конструкцию, а в реле второго типа предусмотрена дополнительная клемма с пружинящим контактом, который замыкается контактным диском. В реле первого типа есть только четыре клеммы — две силовых и две слаботочных (для подключения втягивающей и удерживающей обмоток), а в реле второго типа клемм уже пять — две силовых, две слаботочных и одна дополнительная.

Неисправности стартера

По мере эксплуатации транспортного средства с устройством пуска могут возникать неполадки различного характера. Каждая поломка проявляется со свойственными ей признаками, которые позволяют быстро и правильно выявить проблему и устранить её в короткие сроки.

Стартер работает, но двигатель не запускается

Если слышно, что стартер функционирует, но мотор при этом не крутится, то неполадки могут быть следующего характера:

1. Износ зубьев шестерни обгонной муфты. Это приводит к тому, что нет зацепления с зубцами маховика и вращение не происходит. Износ зубьев является нормальным процессом. Однако ускорить выход из строя этой детали может применение густого моторного масла, неправильное срабатывание реле либо длительное прокручивание стартером после того, как мотор уже запущен. При износе зубцов будет слышно характерное гудение устройства без каких-либо дальнейших действий. Зубцы могут износиться и на маховике, что возникает довольно редко. При поломке шестерни стартера потребуется замена бендикса.
2. Из строя может выйти сама вилка, вводящая шестерню в зацепление с маховиком. В такой ситуации будет слышно, что реле сработало, но ведущая звёздочка не сошла со своего места. Стартер при такой проблеме будет крутить, но без передачи крутящего момента на маховик.
3. Возможен перекос ведущей шестерни бендикса, при котором она не будет входить в зацепление с маховиком до конца. Происходит такое при деформировании пружины бендикса, подпирающей шестерню. Если в такой ситуации пытаться и дальше запускать двигатель, то могут обломаться зубья на бендиксе либо на самом маховике.
4. Может быть такое, что стартеру не удаётся раскрутить коленвал до того момента, чтобы произошёл запуск. Неисправность сводится к проблемам с питанием (проводка, щётки, окислившиеся клеммы АКБ). В такой ситуации стартеру будет попросту не хватать напряжения из-за его просадки.

Стартер щёлкает, но не крутит

Если стартер издаёт щелчки, но при этом больше ничего не происходит, то причины нужно искать в следующем:

1. При одном мощном щелчке можно судить о том, что втягивающее реле работает, но силы этого устройства недостаточно для проворачивания мотора. Если было совершено несколько безуспешных попыток, стартер потребуется демонтировать для дальнейшей разборки и дефектовки деталей. Вероятными причинами такого явления могут быть износ щёток и втулок стартера, замыкание либо обрыв катушек, плохой контакт силового провода, неполадки со втягивающим или бендиксом.
2. При нескольких щелчках неисправность кроется во втягивающем реле, ненадёжном контакте между самим стартером и реле либо массой. Прежде чем приступить к ремонтным работам со стартером, необходимо проверить надёжность соединений, начиная от АКБ и заканчивая подключением проводов на пусковом устройстве.
3. Неисправности бендикса (поломка зубьев или вилки).

Видео: стартер щёлкает, но не вращается на примере ВАЗ 2110

https://youtube.com/watch?v=M4lhK1TG-ZM

Треск при включении стартера

Бывают ситуации, когда при попытке запустить двигатель автомобиля стартер издаёт звуки в виде треска либо скрежета. В этом случае неисправности могут быть следующего характера:

1. Крепёж стартера к силовому агрегату ослаб, в результате чего возникает вибрация.
2. Износился бендикс.
3. Отсутствие либо недостаток смазывающего материала на валу, что привело к затруднённому перемещению бендикса.
4. Поломка зубьев маховика.

Не включается стартер

Если стартер не реагирует на поворот ключа в замке зажигания, то причины нужно искать в следующем:

1. Неполадки втягивающего реле. Чтобы определиться, что проблема именно в этом элементе, необходимо подать напряжение напрямую от АКБ на силовую клемму стартера. Если мотор начнёт прокручиваться, то причина очевидна — тяговое реле неисправно. В нём довольно часто подгорают контактные пятаки, что потребует разборки устройства и зачистки контактных элементов.
2. Поломка замка зажигания. Иногда из строя выходит контактная группа, которую можно заменить без полной замены замка.
3. Неисправности с подачей питания. Необходимо проверить всю цепь от источника напряжения до потребителя.
4. Короткое замыкание в обмотке, о чём будет свидетельствовать характерный запах гари и появление дыма. В такой ситуации стартер нужно демонтировать и заменить обмотки либо перемотать старые.

Снятие, проверка и монтаж стартера ВАЗ 2107 инжектор, карбюратор

Стартер – не самый сложный и дорогой в обслуживании агрегат. Но он является одним из ключевых узлов автомобиля.

Поворачиваете ключ зажигания, лампы на приборной панели горят, а стартер не крутится, двигатель не заводится? Причины две:

• неисправность контакта, подающего ток на реле стартера;
• неисправность самого стартера или реле.

Во втором случае стартер необходимо снять, проверить, отремонтировать и установить обратно. Процесс ремонта достаточно сложен и заслуживает большой отдельной статьи. Здесь же мы расскажем, как заменить стартер ВАЗ 2107 (карбюратор, инжектор) и проверить его работоспособность.

Снятие стартера ВАЗ 2107

В «семерке», как в большинстве автомобилей, стартер расположен в нижней части двигателя возле коробки передач. Работы по замене стартера необходимо проводить на яме или подъемнике, чтоб иметь свободный доступ к болтам крепления и клеммам подключения электропитания. Собственно, единственная проблема при демонтаже/монтаже стартера – его неудобное расположение. Работы не требуют специального инструмента и подготовки.

Снимать стартер ВАЗ 2107 (инжектор, карбюратор) необходимо при отключенном аккумуляторе. Иначе «плюсовой» провод, идущий от аккумулятора к контакту тягового реле, может устроить короткое замыкание. Работы по демонтажу производятся в следующем порядке:

Отсоединить клеммы аккумулятора (можно снять аккумулятор, без него работы будет выполнять удобнее).

Снять щиток для защиты от грязи, если он установлен внизу моторного отсека.

Открутить крепления жгута проводов, которые идут к стартеру.

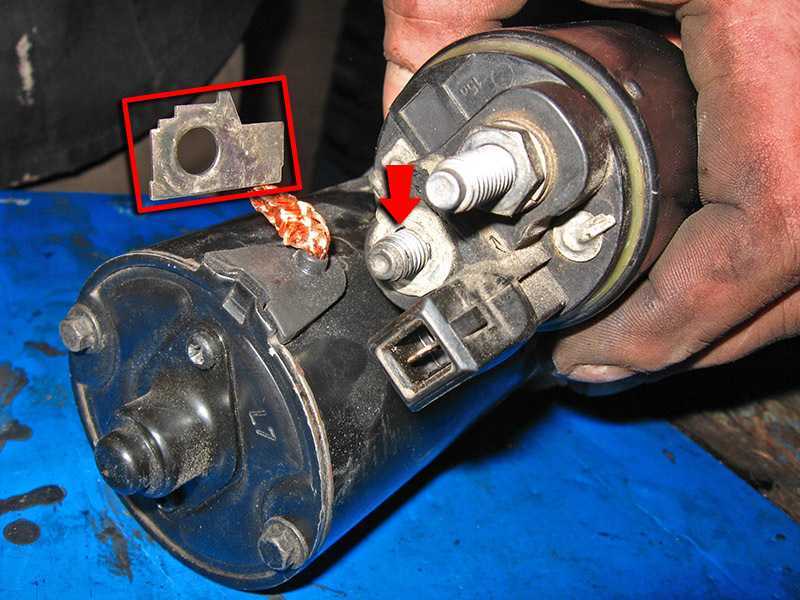

Открутить гайки и отсоединить управляющий и силовой провод от тягового реле.

Выкрутить два верхних и один нижний болт крепления (Один из верхних расположен крайне неудобно, поэтому некоторые «мастера» не ставят его на место после того, как выкрутят. Это ослабляет крепление и может привести к поломке в условиях воздействия динамических нагрузок и вибраций на узел).

Снять стартер, вынимая его вниз, под автомобиль.

После этого можно проверить работоспособность стартера и, при необходимости, отремонтировать или заменить его.

Проверка стартера ВАЗ 2107

Перед проверкой стартера необходимо тщательно очистить его от загрязнений. Затем следует убедиться в работоспособности тягового реле. Для этого необходимо подать на корпус стартера «минус», а на вывод «50». Исправное втягивающее (тяговое) реле выдвинет шестеренку стартера вперед, при этом произойдет характерный щелчок. Если реле исправно, необходимо при помощи мультиметра проверить обмотки стартера.

Для доступа к обмотке следует снять щеточный узел. Проверка производится в два этапа:

1. Проверка на замыкание. Подключить один щуп к корпусу, вторым последовательно касаться выводов обмоток. Если обмотка не замкнута, сопротивление должно быть не менее 10кОм.
2. Проверка на обрыв. Соединить щупы прибора с выводами обмоток. В случае обрыва мультиметр покажет «бесконечность».

Далее необходимо проверить обмотку якоря. Если якорь не замкнут, сопротивление между корпусом и контактными пластинами должно быть выше 10кОм.

Если стартер ВАЗ 2107 (карбюратор, инжектор) имеет замкнутые или оборванные обмотки, необходима его замена. Перемотать обмотку в условиях мастерской практически нельзя.

Установка стартера ВАЗ 2107

Работа по установке стартера не сложная, но крайне ответственная. Поэтому перед установкой необходимо произвести визуальный осмотр, проверить комплектацию, убедиться в работоспособности стартера, в наличии центрирующей втулки стартера.

Чтобы «вернуть» стартер на штатное место, необходимо проделать следующие операции:

Установить стартер на штатное место и прикрутить самым длинным из болтов, затем парой более коротких.

Затянуть болты.

Установить силовой и управляющий провод, затянуть гайки крепления клемм.

Прикрутить опору жгута проводов стартера.

Установить аккумулятор, подключить к нему клеммы.

Установить (при наличии) грязезащитный щиток.

https://youtube.com/watch?v=ykpKvCZyIcQ

Совет: чтобы облегчить работы по снятию и установке стартера ВАЗ 2107, стоит перед началом работ снять воздушный фильтр на карбюраторном двигателе или растяжки впускного патрубка на инжекторе.

Демонтаж стартера и связь с реле

Чтобы разобрать стартер необходимо проделать несколько несложных этапов:

• Автомобиль следует приготовить для дальнейших работ (мытье, установка в неподвижном состоянии).
• Минусовую клемму от аккумуляторной батареи следует снять.
• Осуществляется демонтаж корпуса воздушного фильтра.
• От реле отсоединяется колодка проводов тягового реле.
• Используя ключ с цифрой «13» откручивается гайка крепления наконечника силового привода стартера.

Используется ключ с цифрой «15», которыми откручивается две гайки, которые крепят стартер.

Примечание: необходимо сообщить, что подступится к нижней гайке весьма сложно.

Стартер(см.ВАЗ 2110: замена стартера своими силами) аккуратным движением демонтируется с автомобиля.

Сборка стартера и его установка в прежнее месторасположение происходит в обратном порядке.

Главными неисправностями тягового реле являются несколько важных неполадок. Если одна из причин имеет место присутствовать, то тяговое реле следует заменить новым.

Если продолжать использовать поврежденное реле в автомобиле, может пострадать и другая часть:

• В случае, когда якорь перестает вращаться. Реле перестает работать после подключения стартера при заводе автомобиля.
• Тот же якорь продолжает вращаться, но его обороты значительно снижены. Это происходит после активации стартера и подключения тягового реле.
• Стартер работает безупречно, тяговое реле подключается, но спустя несколько секунд, двигатель автомобиля «глохнет».

Главными причинами возникновения данных неполадок, может стать:

• Межвитковое замыкание реле.
• Обрывы в цепи питания.
• Несвоевременное срабатывание якоря или же его холостая работа.
• Окисление проводов, соединений, обмотки.
• Гайки, которыми крепится проводные наконечники, раскрутились и ослабили контакт.

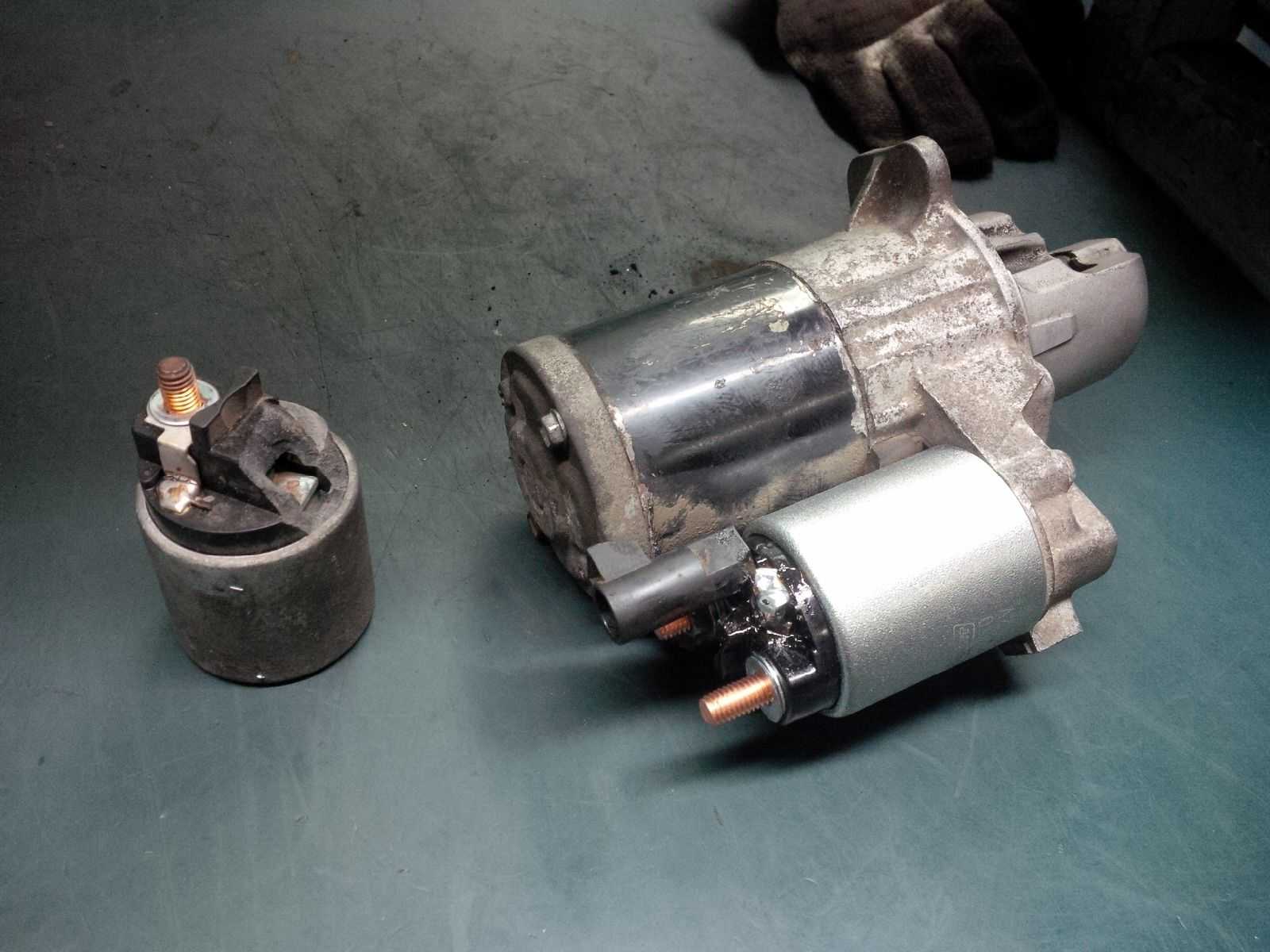

• Заменяется тяговое реле.
• Проверка и при необходимости замена проводов.
• Вращение якоря необходимо вернуть в легкую работу.
• Очистить болты и проверить на крепость соединения гайки.

Так как тяговое реле относится к электрической системе автомобиля, его ремонт или замену необходимо осуществлять с аккуратностью и особым вниманием. Данный процесс может быть опасным для здоровья человека. Автомобиль можно доверить работникам станций технологического обслуживания, ремонтных мастерских

Автомобиль можно доверить работникам станций технологического обслуживания, ремонтных мастерских

Если же решение осуществить ремонт самостоятельно принято, следует соблюдать все правила техники безопасности при работе с электричеством. Работы по ремонту и замене оборудования необходимо проводить на смотровой площадке или яме. Обязательным условием является демонтаж брызговика с двигателя автомобиля. Все выше прописанные действия необходимо проводить в строгом порядке. После процесса демонтажа стартера, следует произвести еще несколько простых действий:

Автомобиль можно доверить работникам станций технологического обслуживания, ремонтных мастерских. Если же решение осуществить ремонт самостоятельно принято, следует соблюдать все правила техники безопасности при работе с электричеством. Работы по ремонту и замене оборудования необходимо проводить на смотровой площадке или яме. Обязательным условием является демонтаж брызговика с двигателя автомобиля. Все выше прописанные действия необходимо проводить в строгом порядке. После процесса демонтажа стартера, следует произвести еще несколько простых действий:

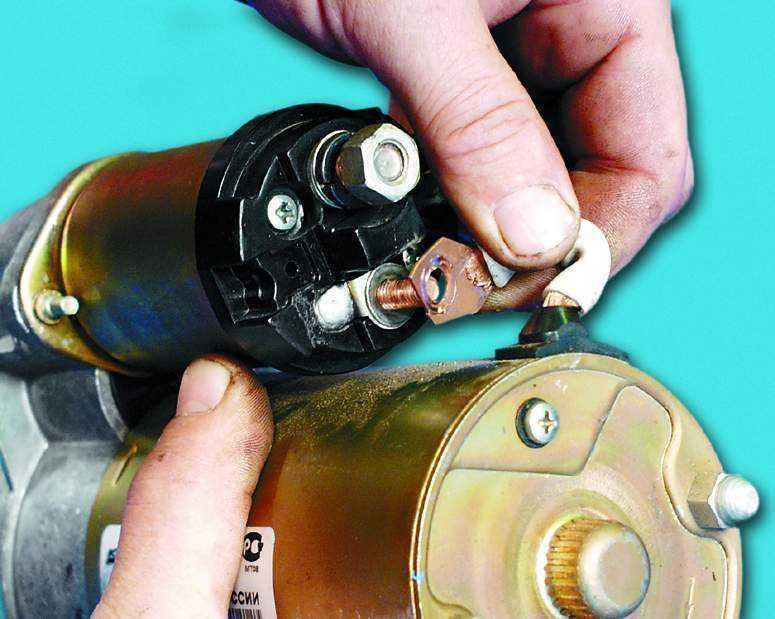

• Нижний вывод тягового реле имеет крепление в виде гайки. Ее следует открутить, используя ключ на 10 миллиметров.
• Там же осуществляется отключение провода.
• Ключом с ходом в 8 миллиметров откручиваются крепежные болты.
• Тяговое реле снимается.
• Отсоединяется прокладка, которая находится между передней крышкой и самим реле.
• Передняя крышка имеет пружину, якорь и тяговое реле. Их необходимо аккуратно удалить из нее.

В большинстве случаев при возникновении неисправности стартера на автомобилях ВАЗ 2110-2112 его приходится снимать для ремонта или же полной замены. Процедура снятия довольно простая и не составит труда, особенно это касается 8-клапанного двигателя. И именно на этом примере все будет показано.

Во-первых, стоит отметить, что стартер крепится при помощи гаек под ключ на 15, поэтому желательно предварительно позаботиться о том, чтобы под рукой был весь необходимый инструмент, а именно:

1. Головка торцевая на 13 и 15 мм
2. Трещоточная рукоятка
3. Удлинитель

Замена плавких предохранителей

Перед заменой предохранителей необходимо сделать две вещи:

• выключить зажигание;
• отключить “массу” от аккумулятор.

В противном случае возможно возникновение короткого замыкания в процессе работы.

Порядок действий такой:

1. снять крышку блока предохранителей, отжав фиксаторы;
2. осмотреть предохранители и определить нуждающийся в замене (это видно по оборванной плавкой нити или черных следах от ее сгорания);
3. пассатижами или специальным пинцетом извлечь предохранитель;
4. вставить новый предохранитель, рассчитанный на такой же ток;
5. закрыть крышку.

Советы:

1. На обратной стороне крышки нового БП указано расположение предохранителей. На БП старого типа предохранители нумеруются просто слева направо.

2. Проверять работоспособность предохранителей лучше не визуальным способом, а при помощи омметра или прозвонки.

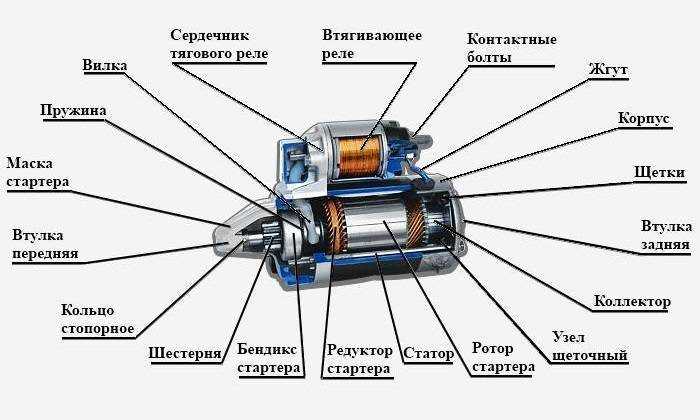

Устройство стартера автомобиля ВАЗ 2107

Устройство стартера ВАЗ 2107 в какой-то степени напоминает обыкновенный электрический двигатель. Основа конструкции — это так называемый башмак, который в действие приводится от ротора.

Принцип работы классического стартера на ВАЗ 2107 крайне простой: устройство подсоединено к коленчатому валу. При подаче напряжения на ротор он раскручивает и проворачивает кулаки. В итоге мотор запускается, после чего питание на свечи подается уже от генератора, а не от аккумуляторной батареи. При аварийном запуске двигателя используется аналогичная схема — искусственное прокручивание коленчатого вала.

Далеко не всегда двигатель не запускается из-за неисправного стартера. Вполне возможно, что проблема таится в проводке. Поэтому первым делом изучается схема подключения стартера и вся подводная проводка на наличие обрыва. Если такой обнаружен, участок придется заменить. Вместе с этим желательно проверить и работу предохранителя (он находится с левой стороны капота).

Также нужно упомянуть, что в некоторых моделях стартеров устанавливается защита — это дополнительное реле, которое автоматически отключает тяговое и предотвращает подачу электричества от аккумулятора уже тогда, когда двигатель работает. В заводской комплектации такие не были предусмотрены, но многие их устанавливают уже после определенного периода эксплуатации.

Лада 2107 › Бортжурнал › Замена тягового реле (втягивающего) стартера

Всем привет!Как уже догадались из названия поста, у меня опять что-то накернилось. Выхожу такой вчера вечером с работы с кучей планов в голове, сажусь в машину. Запускаю движок, а он не запускается. Щелчок втягивающего есть, и то какой-то не такой, а «Дрындыгыдын» нету. Просто тишина. Как так, все же нормально было?! Первая мысль была что посадил аккумулятор неправильно подключенным новым девайсом, но опыт говорил иначе. Проверка контактов результата не дала. Что ж, делать нечего. Снимаю акум, сдвигаю бачок омывайки в сторону, снимаю теплоотражающий щиток и вынимаю стартер. На самом деле это не так просто, нужно немного изловчиться)

Яснопонятно, отвалился «пятачок» с задней крышки тягового реле или, как его еще называют, втягивающего. То ли сам катапультировался, то ли я «помог» при снятии. Первый вариант вполне вероятен судя по пыли на срезе. Второй вариант тоже имеет право на жизнь судя по опыту) При более детальном осмотре выяснилось что пластмасса (или что-там) задней крышки под воздействием температуры от выпуска, находящегося неподалеку, и времени потерял свои свойства и стал хрупким. От того и улетел.

Закрыл все и потопал в сторону ближайшего магазина запчастей где и было приобретено такое вот реле:

По поводу производителя заморачиваться не стал, не до того было. Да и сделано все вполне добротно. Даже гаечки и шайбочки все присутствовали. Мне вот одно не понятно: как может быть запрещено что-то модифицировать в машине, в которой изначально намешано всякого разного?! Например, вот тот же стартер: сам стартер 21213, редукторный, а втягивающее от 2110. И это только один пример))На всякий случай сравниваю с предыдущим втягивающим. Вроде как оно:

Как проверить реле на ВАЗ 2107

Проверка реле заключается в измерении сопротивления втягивающей и удерживающей обмоток. Удерживающая должна иметь сопротивление в 75Ом, а втягивающая — 55Ом. Проблемы с обмотками могут быть только трёх видов — полное короткое замыкание, обрыв и плохой контакт на контактных пластинах. В принципе, если реле разборное, то можно устранить некоторые неисправности — зачистить мелкой наждачкой контакты, отпаять и перемотать обмотки, но учитывая невысокую стоимость реле, едва ли такой ремонт будет оправданным.

В любом случае, перед тем как разобрать реле, необходимо демонтировать стартер, после чего делать выводы о целесообразности замены или же ремонта узла. Удачного всем ремонта и быстрого запуска двигателя!

Одной из основных причин поломки стартера на ВАЗ 2107 является выход из строя втягивающего реле. Увидеть первые симптомы неисправности – это когда при повороте ключа зажигания слышны щелчки, а стартер так и не начинает крутить. Сегодня мы рассмотрим как заменить втягивающее реле стартера на ВАЗ 2107 своими руками.

Заменить эту деталь довольно просто, но первым делом необходимо будет полностью снять все устройство с автомобиля. Напомним, что в предыдущей статье мы рассматривали как выполнить ремонт стартера на ВАЗ 2107 своими руками. Там мы рассматривали основные неисправности стартера, которые можно устранить самостоятельно в гаражных условиях.

– одна плоская отвертка;– ключ на 10 или головка с трещоткой.

Замена втягивающего реле стартера на ВАЗ 2107

Первым делом необходимо открутить гайку крепления клеммы, как это показано на фото ниже.

Затем отогнуть клемму в сторону, чтобы в дальнейшем она не мешалась при снятии.

Далее берем отвертку и откручиваем два болтика. которыми собственно и крепится втягивающее к самому стартеру.

И после этого можно спокойно снимать реле, немного повернув его в нужную сторону, найдя удобное положение, чтобы шток вышел из зацепления.

После этого нам понадобится новое втягивающее реле, цена которого на ВАЗ 2107 составляет около 450 рублей в большинстве магазинов страны. Установка проводится в обратном порядке и сложного в этом процессе также ничего не будет.

Платим за фотоотчёты по ремонту авто. Заработок от 10 000 руб/мес. Пишите:

Втягивающее реле стартера — это электромагнит, который в системе зажигания выполняет две функции. Первая — подведение шестерни бендикса стартера к зубчатому венцу маховика. Вторая — ее возврат в исходное положение после запуска двигателя. Поломка втягивающего реле грозит тем, что двигатель попросту не заведется. Причин поломки реле не так много. В данном материале мы постараемся описать признаки и причины поломки, а также методы диагностики и ремонта.

Втягивающее реле с сердечником
