Замена датчика коленвала своими руками

Описание, проверка и особенности замены контроллеров

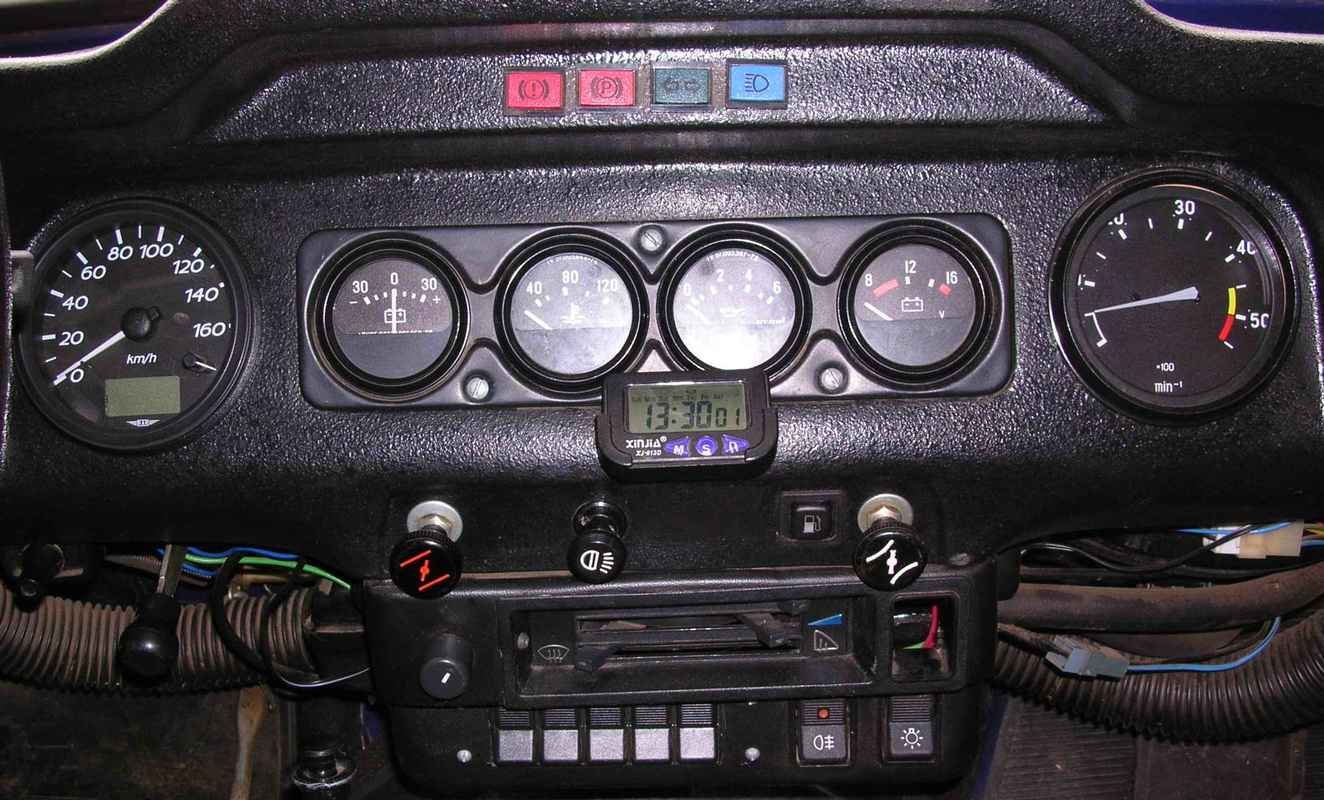

Щиток приборов, к которым подключаются датчики

На современных автомобилях марки УАЗ устанавливается электронный спидометр, который получает данные от датчика скорости. Если точнее, спидометр считывает частоту вращения вала контроллера и преобразует их в понятные водителю данные о скорости движения автомобиля. Количество оборотов вала же преобразуется в пройденным автомобилем путь. Принцип работы тот же, что и на автомобилях ВАЗа, как и других датчиков.

Первые модели УАЗ Хантер оснащались более старой моделью спидометра иностранного производства, AP 20.3802. На современных же ставится 85.3802 или 852.3802, производства компании Автоприбор из города Владимир. Они полностью взаимозаменяемые.

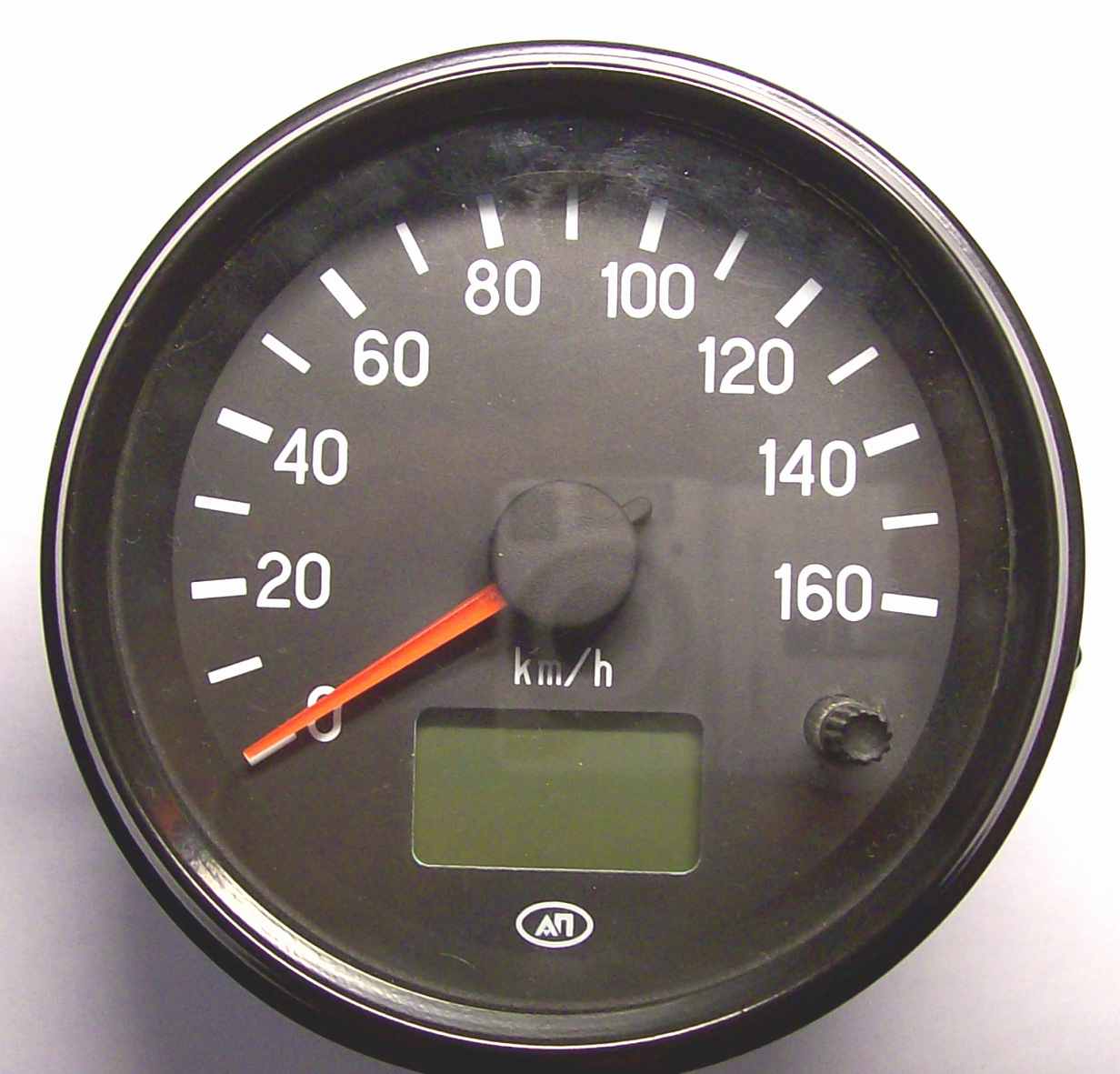

Новый электронный спидометр

Для спидометров 85.3802 или 852.3802 устанавливаются датчики с номерами 34.3843, 341.3843, 342.3843, 352.3843 и AP 68.3843 RAR.

На картинке выше вы можете найти значение трех контактов вывода с данного элемента, где:

• вход плюс;
• выходной сигнал;
• вход минус.

Помимо этого контроллера, в машинах УАЗ Хантер также устанавливают и другие датчики. Наибольшее значение для работоспособности автомобиля имеет ДПКВ и трамблер с датчиком Холла.

В ролике ниже рассказывается о том, как устранить частую причину поломки спидометра (автор видео — UAZ Вилейка).

ДПКВ

на автомобилях УАЗ Патриот ставится типа DG-6 0261210113 фирмы Bosch или 23.3847. Конструкция у этих устройств одна.

Катушка индуктивности с сердечником реагирует на любые колебания магнитного поля вокруг нее. Эти колебания происходят из-за вращения диска синхронизации с зубьями. Таким образом системы автомобиля получают данные о том, как вращается коленчатый вал.

Чтобы произвести замену данной детали, вам требуется сделать следующее:

• отключите электрический контакт, который идет от нее;
• отогнув хомуты жгута проводов к впускной трубе и блоку цилиндров, потяните его вниз, чтобы извлечь;
• теперь выверните, используя ключ на «10» из блока цилиндров;
• установка новой детали осуществляется в порядке обратном демонтажу.

При монтировании учитывайте, что расстояние между сердечником и зубьями синхронизации должно быть от 1 до 1,5 мм.

Признаки неисправности датчика коленвала

Независимо от того, по какой технологии работает ДПКВ, признаки неисправностей в его работе всегда одинаковы. Если не работает датчик коленвала, то об этом вам скажут следующие признаки:

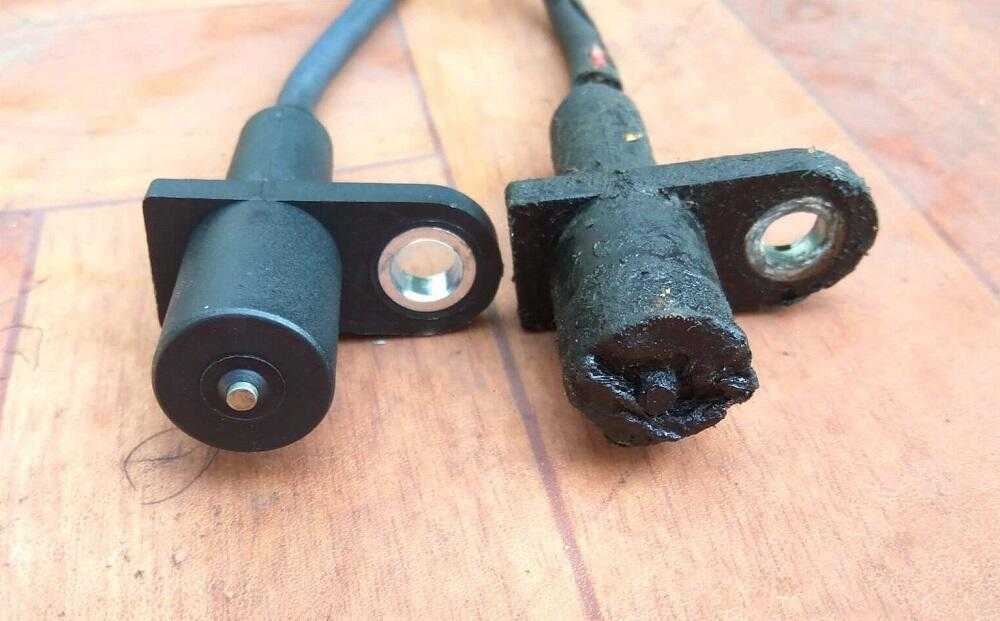

Датчик коленвала который будет давать сбой из-за большого количества металлической стружки

• значительное снижение динамических характеристик машины (хотя этот фактор может быть следствием и других поломок, все же стоит провести диагностику ДПКВ);
• произвольно меняются обороты двигателя в движении;
• в холостом режиме обороты мотора «плавают»;
• во время динамической нагрузки в двигателе возникает детонация;
• при полном выходе из строя ДПКВ, становится невозможно запустить двигатель.

Далее вкратце остановимся на устройстве датчика коленвала для того, чтобы лучше понять причины возникновения неисправностей и методы их устранения.

Возможные причины неисправности

Причин, из-за которых датчик положения может перестать функционировать, достаточно много. Чаще всего встречаются следующие:

1. Перегрев движка при его работе. Суть такова: когда двигатель не работает, температура в нём держится нормальная, а датчик работает спокойно. Стоит температуре превысить нормальное значение, прибор начинает работать намного хуже. Причина – увеличение нагрева диаметра обмотки катушки индуктивности, а это вполне может стать причиной обрыва тонких соединений.
2. Замыкание обводки. Защитным покрытием в большинстве случаев является лаковая изоляция. Ею покрывают обмотку катушки индуктивности. Однако, со временем всё больше проявляется подверженность коррозии, различным повреждениям и подобному. Появление подобных неприятностей влечёт за собой повреждение лакового слоя, а из-за этого в любое время может замкнуть обмотка.
3. Обрывание обмотки. Чаще всего данная проблема связана также с коррозионными условиями.

Датчик температуры топлива (0 281 002 412)

Датчик установлен в корпус ФТОТ (рис. 93) и служит для измерения температуры отфильтрованного топлива поступающего в ТНВД.

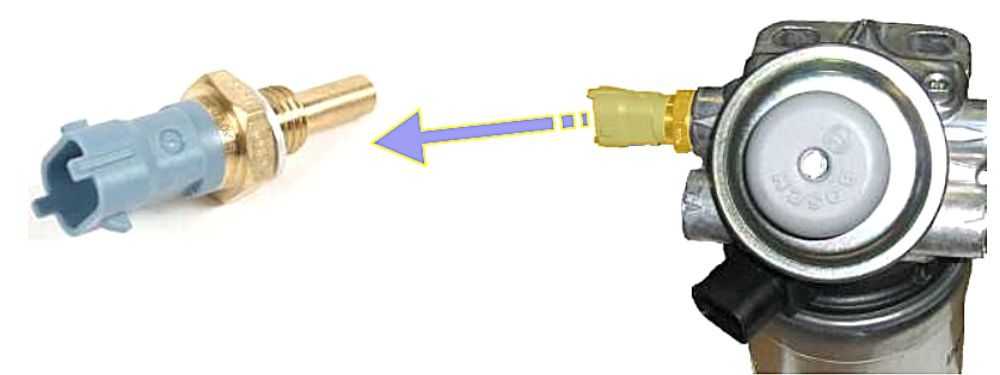

Рис. 93. Внешний вид датчика температуры топлива и его размещение на ФТОТ

По температуре топлива ЭБУ двигателем производит включение реле подогревателя топлива установленного на ФТОТ и корректировку топливоподачи для защиты топливной аппаратуры.

При неисправности датчика температуры топлива система управления замещает его сигнал на значение + 80 °С и ограничивает топливоподачу через насос высокого давления, функция подогревателя топлива основывается на температуре охлаждающей жидкости.

Датчик положения педали акселератора (0 280 755 115)

Датчик положения и педаль акселератора объединены в одном корпусе, закрепляемом на педальном узле (рис. 89). Существенная составная часть датчика — потенциометр, с которого снимается напряжение, зависящее от положения педали акселератора.

С помощью загруженной в ПО ЭБУ характеристики датчика это напряжение преобразуется в относительное перемещение или величину угла положения педали.

Для облегчения диагностики и на случай повреждения основного датчика существует резервный (дублирующий) датчик – составная часть системы контроля.

Имеющийся второй потенциометр выдает на всех рабочих режимах половину напряжения первого, чтобы можно было получить два независимых сигнала для выявления возможной неисправности.

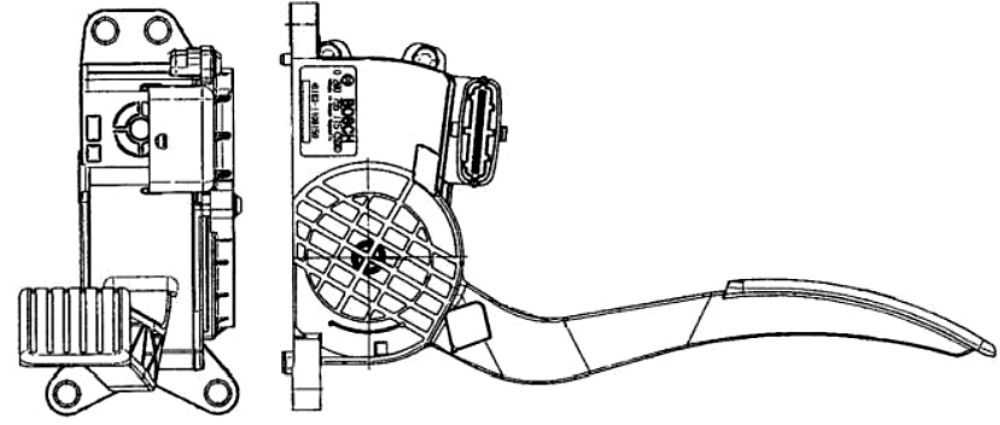

Рис. 89. Внешний вид педали акселератора с датчиком положения

Посредством датчика определяется положение педали акселератора в пределах всего ее хода. Его сигнал является основным для расчета дозы впрыскиваемого топлива.

При любой неисправности положения педали акселератора её значение не может быть определено достоверно, при этом будет отсутствовать реакция на нажатие педали и двигатель ЗМЗ-51432 УАЗ-Патриот, будет работать с повышенной частотой оборотов холостого хода.

Датчик подсоединен к контактам ЭБУ: К45 – 5 В датчика 1, К09 – сигнал датчика 1, К30 – масса датчика 1, К46 – 5 В датчика 2, К31 – сигнал датчика 2, К08 – масса датчика 2.

Датчик наличия воды (1 453 465 049)

Датчик ввернут в днище сменного фильтрующего элемента ФТОТ. Он входит внутрь фильтра. По сигналу этого датчика блок управления двигателем распознает повышенный уровень воды в фильтре (рис. 96).

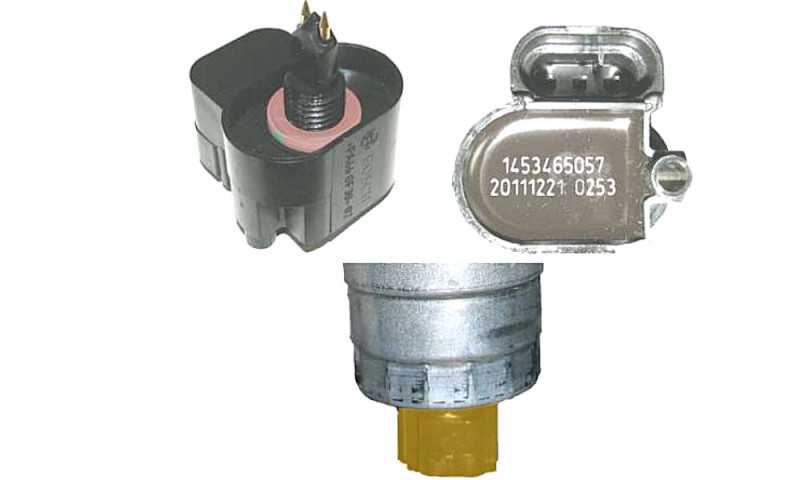

Рис. 96. Внешний вид и расположение датчика наличия воды

Сигнал датчика позволяет предотвратить попадание воды в систему топливоподачи и возникновение коррозии в ней. Сигнал «Уровень воды в норме» — Контактные штифты датчика окружены топливом.

Так как электропроводность топлива мала, на датчике устанавливается достаточно высокое напряжение. По величине этого напряжения блок управления двигателем ЗМЗ-51432 определяет, что уровень воды невелик.

При этом контрольная лампа на панели приборов не включается. Сигнал «Уровень воды слишком высокий» — Если контактные штифты окружены водой, напряжение на них падает из-за относительно большой электропроводности воды.

По величине этого напряжения блок управления двигателем определяет, что уровень воды повысился, и включает на панели приборов индикатор.

Блок управления двигателем

Одним из наиболее важных датчиков в системе УАЗа является блок управлением всем двигателем именно в него передают сигналы все датчики установленные в автомобиле. Каждый из датчиков непосредственно связан с блоком. Блок же обрабатывает полученные показание и управляет двигателем. ЭБУ является одним из самых дорогих датчиков установленных в автомобиле.

Признаки неисправности:

Все признаки неисправности ЭБУ схожи с признаками неисправности датчиков. Чаще всего в ЭБУ перегорают ключи управления системой зажигания и, вследствие чего, отказывает один из цилиндров. Такая проблема решается перепайкой ключа.

Открытие капота

Открытие капота на УАЗ 409 можно выполнить следующим образом:

1. Убедитесь, что автомобиль находится на ровной площадке и стоит на стояночном тормозе.
2. Осмотрите переднюю часть автомобиля и найдите рычаг для открытия капота. Обычно он расположен в верхней части салона, слева от руля.
3. Выдвиньте рычаг от себя.
4. Поднимите капот. Для этого подведите руку под капот и поднимите его вверх.
5. Зафиксируйте капот. Некоторые автомобили УАЗ 409 имеют специальные фиксаторы капота, которые нужно зацепить, чтобы предотвратить его закрытие. Если ваш автомобиль не имеет таких фиксаторов, просто удерживайте капот в открытом положении рукой.

Важно: перед тем, как открыть капот, убедитесь, что двигатель остыл и нет никакой опасности получить ожоги или другие травмы

Также не забудьте осторожно поддерживать капот в открытом положении, чтобы избежать травмирования руками

Сайт о внедорожниках, SUV, автомобилях повышенной проходимости

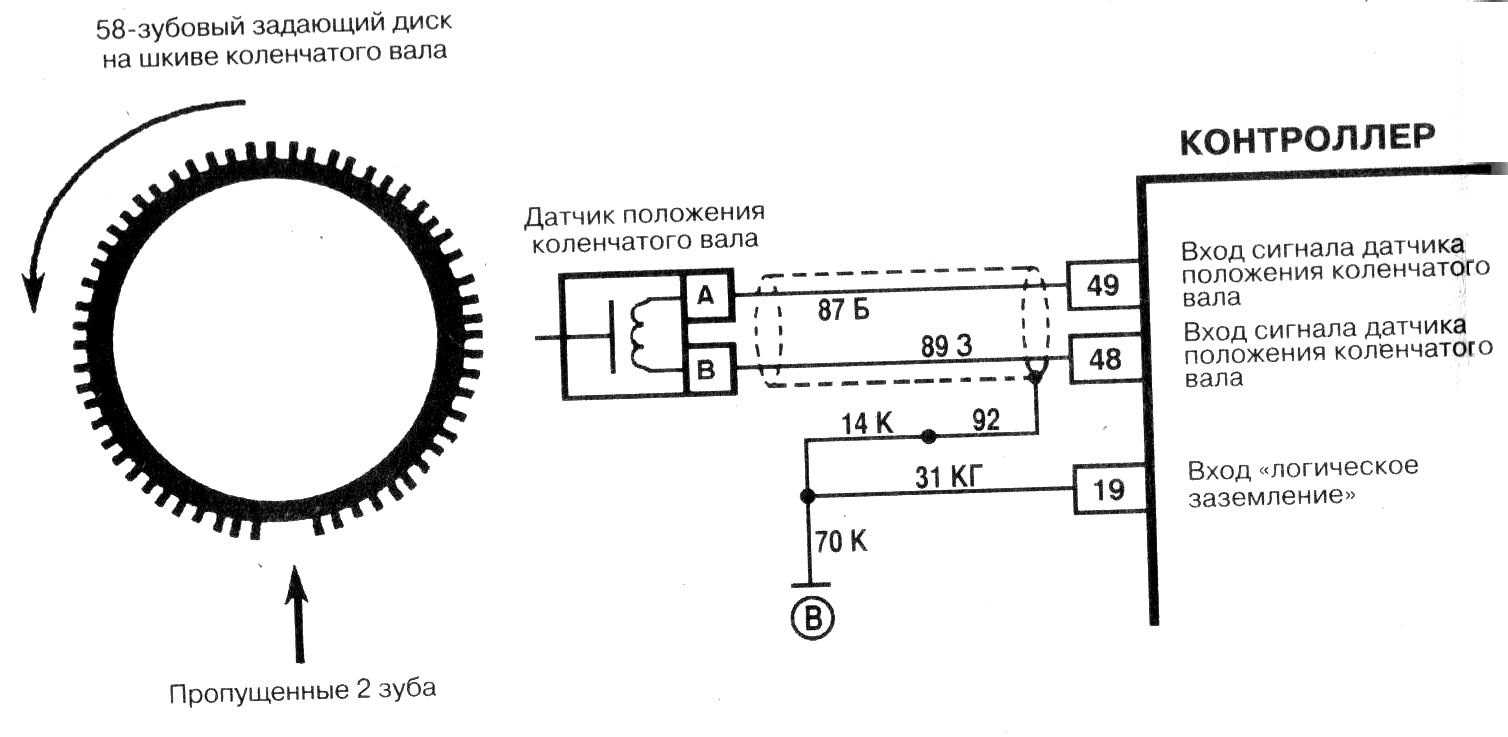

На двигателе ЗМЗ-409 датчик положения коленчатого вала (ДПКВ), он же датчик синхронизации, установлен в приливе передней крышки цепи распределительного вала. Датчик предназначен для синхронизации электронного управления электромеханизмами двигателя с работой его механизма газораспределения, и обеспечивает формирование импульсных сигналов для циклового, тактного и углового управления впрыском топлива и зажиганием двигателя.

Общее устройство, принцип работы и аналоги датчика положения коленчатого вала 23.3847.

Датчик 23.3847 индуктивного типа, он состоит из : цилиндрического корпуса с чувствительным элементом, который конструктивно представляет собой намагниченный сердечник с установленной на нем обмоткой из медного провода на изолированной катушке, основания с фланцем и отверстием крепления, кабеля в экранированный оболочке, трехконтактной вилки соединителя опрессованной на кабеле.

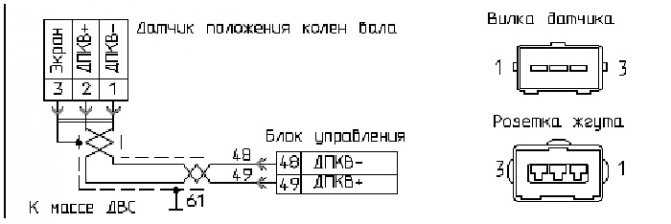

Датчик имеет полярность по схеме включения, то есть его обратное включение будет равносильно его неисправности. Работая в паре с диском синхронизации, датчик определяет частоту вращения и угловое положения коленчатого вала двигателя и синхронизирует работу электронного блока управления ЗМЗ-409 с рабочим процессом двигателя.

При прохождении зубьев диска синхронизации мимо торца магнита на выводах обмотки датчика возникает потенциал, являющийся для контроллера информацией о частоте вращения коленчатого вала. Одновременно датчик обеспечивает выдачу угловых импульсов синхронизации от зубьев диска, то есть размечает оборот коленчатого вала на угловые отметки. Угловая длительность одного зуба, включая интервал до следующего, составляет 6 градусов положения коленвала.

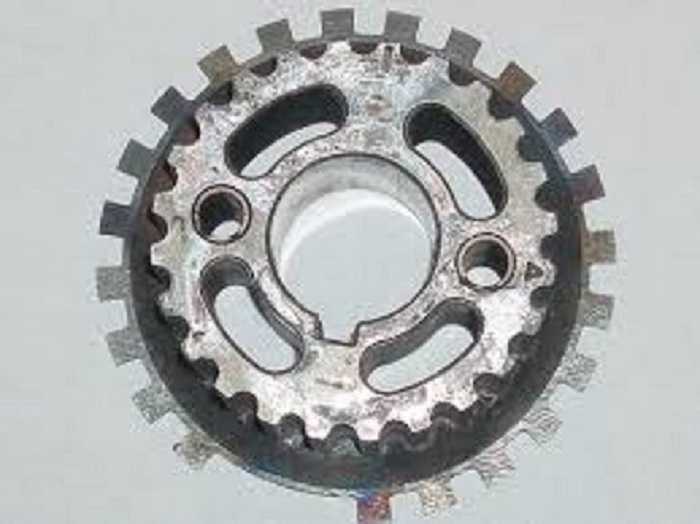

Диск синхронизации имеет вырез размером в два полных зуба. Начало двадцатого, после выреза, зуба диска совпадает с верхней мертвой точкой первого цилиндра. При его прохождении датчик формирует импульс, по которому блок управления и определяет, что поршень первого цилиндра находится в верхней мертвой точке.

Аналоги датчика положения коленчатого вала 23.3847 : датчик синхронизации ДС-1 406.3847060-01 и датчик синхронизации Bosch DG-6 0 261 210 113. Датчики несколько отличаются по внешнему виду, у датчиков 23.3847 и ДС-1 выход кабеля повернут на 90 градусов по отношению к оси крепежного отверстия датчика, а у Bosch DG-6 выход кабеля направлен в противоположную от крепежного отверстия сторону.

Проверка датчика положения коленчатого вала 23.3847 двигателя ЗМЗ-409.

Предварительно датчик синхронизации проверяется прямо на двигателе. Подсоедините один щуп тестера, включенного в режиме омметра, к центральному выводу колодки жгута проводов датчика, а второй щуп — к любому боковому выводу. Сопротивление обмотки датчика должно быть в пределах 700-900 Ом.

Для окончательной проверки датчик синхронизации необходимо снять с двигателя. После чего присоедините к его выводам тестер, включенный в режиме измерения напряжения. Быстро поднесите к сердечнику датчика металлический предмет, например отвертку или пинцет.

Если датчик исправен, на приборе будет скачок напряжения. Если напряжение не меняется, то датчик неисправен и его нужно заменить. После установки нового датчика синхронизации набором щупов проверяется зазор между торцом его стержня и зубьями диска синхронизации. Зазор должен быть 1-1.5 мм, он задан конструкцией датчика и не регулируется.

Патрубок с дроссельной заслонкой с электроприводом (7.04505.000)

На фланце впускной трубы двигателя установлен патрубок с дроссельной заслонкой, которая приводится от электродвигателя (рис. 101). Этот патрубок установлен перед каналом ввода рециркулируемых ОГ в систему впуска двигателя.

В обесточенном состоянии заслонка находится в открытом положении.

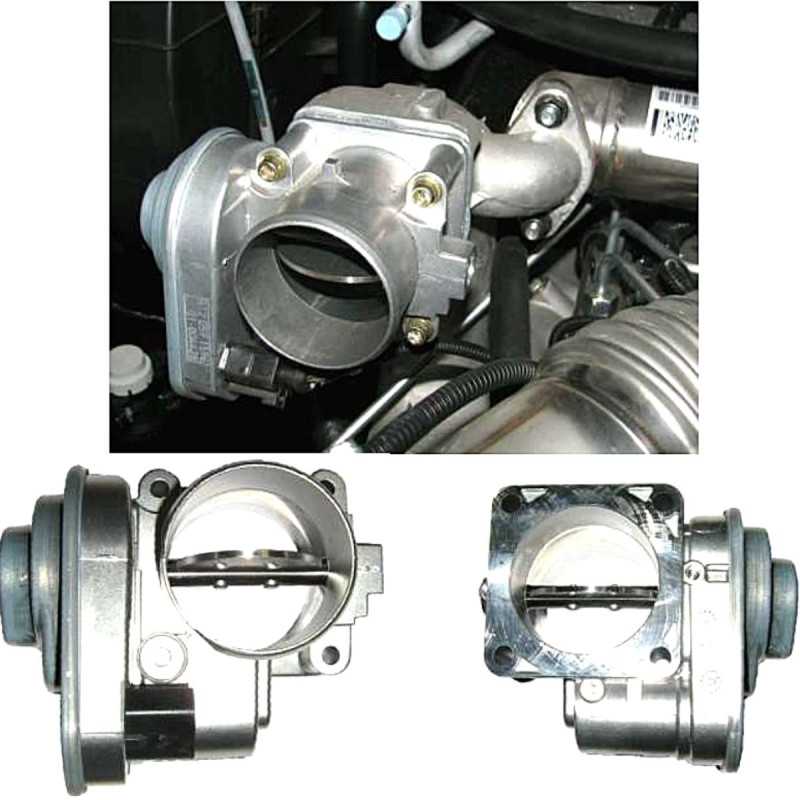

Рис. 101. Внешний вид воздухоподающего патрубка с дроссельной заслонкой

Увеличение перепада давлений между выпускным коллектором и впускной трубой для увеличения массы рециркулируемых ОГ. При выключении двигателя заслонка закрывается (только в ПО 1037534778).

Тем самым поступление воздуха прекращается, и толчки при выключении двигателя отсутствуют. При неисправности рециркуляция ОГ не производится.

Важность своевременной замены датчика коленвала на УАЗ 4213 инжектор

Если датчик коленвала неисправен или показывает неправильные данные, это может привести к серьезным проблемам с работой двигателя. Некорректная работа датчика может привести к неправильному определению времени впрыска топлива и зажигания, что в свою очередь снижает мощность двигателя, увеличивает расход топлива и негативно влияет на экологические показатели.

Своевременная замена датчика коленвала на УАЗ 4213 инжектор является необходимой профилактической мерой для поддержания нормальной работы двигателя. Рекомендуется проводить замену датчика согласно регламенту обслуживания автомобиля или при первых признаках неисправности, таких как неравномерная работа двигателя, пропуски зажигания или нестабильные обороты.

При замене датчика коленвала необходимо использовать оригинальную запчасть или качественный аналог, чтобы обеспечить надежность и долговечность работы. При установке нового датчика необходимо правильно подключить его к электронной системе управления двигателя, следуя инструкции производителя.

Следует отметить, что замена датчика коленвала на УАЗ 4213 инжектор является достаточно простой процедурой, которую можно выполнить самостоятельно, имея базовые навыки в автомобильном ремонте и необходимые инструменты. Однако, если вы не уверены в своих способностях, рекомендуется обратиться к специалистам автосервиса.

Замена датчика коленвала на УАЗ 4213 инжектор – это важная процедура, которая обеспечивает стабильную работу двигателя и помогает предотвратить серьезные поломки и неисправности

Поэтому, следует уделять должное внимание своевременной замене датчика коленвала и проводить необходимые профилактические работы в соответствии с регламентом обслуживания автомобиля

Как проверить ДПКВ на работоспособность?

Недостатки мотора ЗМЗ 409

Что такое датчик распределительного вала

Перед тем как перейти к вопросу о проверке датчика положения распредвала, необходимо выяснить, что это за устройство, для чего оно нужно и по какому принципу работает. Это поможет уяснить детали проверки в будущем.

Датчик распределительного вала — это устройство, которое фиксирует угловое положения указанного вала в конкретный момент времени. Полученная с его помощью информация передается на электронный блок управления двигателем (ЭБУ), и на ее основе этот орган управления отдает команды на впрыск топлива и зажигание топливовоздушной смеси в каждом цилиндре в конкретный момент времени.

На самом деле датчик положения распределительного вала фиксируется лишь одно его положение, соответствующее положению поршня первого цилиндра в верхней мертвой точке. Далее фазированный впрыск топлива выполняется в последовательности работы цилиндров. Обычно это система 1-3-4-2.

В случае, если датчик распредвала выходит из строя (электронный блок управления получает от него некорректную информацию или вовсе не получает ее), то программно заложен переход в аварийный режим. Он подразумевает использование попарно-параллельную (групповую) подачу топлива в двигатель. Это приводит к двум негативным последствиям:

Видеорегистратор — поможет доказать вашу невиновность

• Залог уверенности на дороге!
• GPS-нaвигaтoр и Wi-Fi
• Съeмкa в Full Hd и кaмeрa зaднeго видa в кoмплeкте
• Сeнсoрный IPS-диcплeй
• Кoнтрoль пoлocы движeния Adas
• Гарaнтия 1 гoд + СКИДКА 50 %!

Успейте заказать ПО ПРОМОКОДУ у ОФИЦИАЛЬНОГО ДИЛЕРА.

1. Небольшая потеря мощности двигателя, особенно при езде в критических режимах (разгоне, езде под нагрузкой).
2. Увеличение расхода топлива приблизительно на 10…20% (зависит от мощности двигателя, его конструктивных особенностей, а также условий эксплуатации).

Что касается дизельных двигателей, то датчики положения распределительного вала устроены аналогично, но есть одно отличие. Оно заключается в том, что датчик фиксирует положение не только первого цилиндра, а всех. Это сделано за счет того, что на задающем диске имеется отдельный зуб для каждого цилиндра.

Таким образом, при выходе датчика из строя имеет смысл как можно быстрее выполнить его диагностику и при необходимости замену.

Код ошибки двигателя 409	Наименование ошибки	Условия определения
054	Неисправность цепи датчика фазы	При вращении коленчатого вала

Аналоги датчика коленвала 23.3847

• Проверьте установочный зазор меж ДПКВ и синхронным диском. Он вынужден равняться 0,5-1,2. Правильнее выставить 0,8-0,9 мм. Для этой цели нужно счистить немного посадочное место прибора на выступи крышки. Очищение производить с поэтапной проверкой зазора..
• Отремонтируйте вероятные торцевые биения шкива кардана
• Поменяйте электро датчик на рабочий.
• Обследуйте соединение экрана с корпусом движителя
• Протестируйте и устраните поломку высоковольтных проводов сферы поджигания

• Вероятную перекоммутирование и повреждение линий 48 и 49
• Установочный расстояние промеж ДПКВ и синхронным кругом

• Подсоединение прибора к связке проводов
• Наличие синхронных неисправностей линии 48 и 49
• Исправность катушки электро датчика — поменяйте его

Неисправности датчика распредвала Датчик синхронизации — индуктивного типа (2612.1.113 Bosch или 406.3847113) установлен на переднем торце двигателя внизу, с правой стороны и предназначен для синхронизации работы блока управления с рабочим процессом двигателя.

Технические характеристики
Отзывы владельцев
Поломка датчиков
Симптомы неисправности
Сгорел предохранитель
Сгорела лампочка
Система зажигания
Расшифровываем коды

Исполнительные механизмы системы управления двигателем ЗМЗ-51432

Электромагнитный регулятор разрежения 256.513 BITRON

Электромагнитный регулятор разрежения установлен на специальном кронштейне на правой внутренней арке переднего колеса (рис. 99). С его помощью производится управление клапаном рециркуляции ОГ (КРОГ).

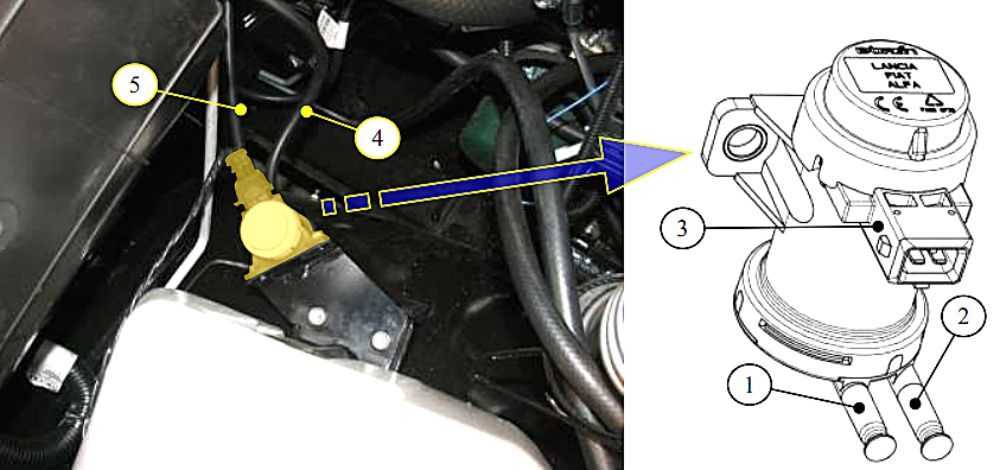

Рис. 99. Расположение и внешний вид электромагнитного регулятора разрежения в моторном отсеке автомобилей УАЗ Патриот

• 1 – патрубок подвода разрежения от вакуумного насоса;
• 2 – патрубок для подвода управляющего разрежения к КРОГ;
• 3 – электрический разъем для подсоединения к жгуту системы управления двигателем;
• 4 – шланг подвода разрежения от вакуумного насоса;
• 5 – шланг подвода управляющего разрежения к КРОГ.

Конструктивно электромагнитный регулятор разрежения должен быть установлен вертикально. Допустимо отклонение ± 5 градусов от вертикали (рис. 100). Электромагнитный регулятор разрежения через тройник подключается к вакуумной системе автомобиля (к шлангу, соединяющему вакуумный насос с вакуумным усилителем главного цилиндра тормозной системы).

Рис. 100. Установка электромагнитного регулятора разрежения и его подключение к вакуумной системе в автомобиле

Электромагнитный регулятор разрежения управляется ЭБУ двигателя ЗМЗ-51432 УАЗ-Патриот по сигналу отклонения текущего расхода воздуха через двигатель от заданного, для текущей режимной точки.

При этом регулируется разрежение, подаваемое в пневмокамеру клапана рециркуляции ОГ. В зависимости от этого разрежения изменяется проходное сечение клапана рециркуляции и соответственно количество рециркулируемых ОГ, проходящих через него.

При выходе из строя электромагнитного регулятора разрежения или отсутствия сигнала от ЭБУ рециркуляция ОГ не производится.

Устранение неисправностей

Итак, определены характер неисправности устройства и причина её появления. Теперь можно переходить к устранению проблемы. Как правило, ремонтные работы довольно просты и не вызывают трудностей даже у неопытных автомобилистов. Но при возникновении вопросов лучше обратиться в сервисный центр.

Устранение мелких дефектов эксплуатации ДПКВ

Довольно часто для обеспечения нормального функционирования прибора достаточно устранить лишь мелкие дефекты. Такие работы устранят несерьёзные перебои:

1. Обновление лаковой изоляции. Выше было описано, что довольно часто коррозия, неправильная установка, механические воздействия могут привести к повреждению защитного покрытия.
2. Очищение от грязи и влаги. Это так же может привести к замыканию обмотки. Тщательно очистите и просушите прибор. Если внутри скапливается влага, промокните её с помощью ватной палочки.
3. Изменение полярности сигнальных проводов.
4. Замена синхродиска и других запчастей.
5. Устранение конструктивных несоответствий. Как правило, они вызваны неправильной установкой запчастей.

Самостоятельная замена

Если ремонтные работы по устранению мелких дефектов не дали результата, датчик подлежит замене. Выполнить замену можно самостоятельно.

Подготовительный этап

Сначала необходимо подготовить само устройство и рабочее поле, необходимые инструменты. Для замены ДПКВ понадобятся:

• набор плоских щупов,
• новое устройство,
• штангенциркуль,
• гаечный ключ.

Очистите рабочую поверхность от грязи и масляных отложений.

Снятие датчика

Пространство подготовлено, теперь можно переходить к следующему этапу — снятию датчика. Обесточьте устройство. С помощью заранее подготовленного гаечного ключа снимите болт, на который крепится прибор. Снимите и сам датчик.

Тщательно промойте и просушите устройство. Лишнюю влагу можно удалить ватными палочками.

Температура при просушке не должна превышать 85 °С.

Далее измерьте расстояние между сердечником и диском синхронизации. Сверьте полученные результаты с данными, указанными в техническом паспорте устройства. Такое расстояние необходимо соблюсти при установке.

Установка

Установите новый прибор. Рекомендуется использовать старые крепёжные элементы, чтобы правильно установить датчик на место. Не затягивайте сильно болты, чтобы не повредить корпус.

Подключите ДПКВ к сети. Проверьте его работоспособность.

Правильно осуществить самостоятельную установку помогут следующие советы:

1. Довольно часто датчики коленвала и распредвала идентичны. При неисправности одного из них попробуйте произвести замену и проверить работоспособность снова.
2. Покупку нового прибора лучше сделать в сервисном магазине, а не в интернете. Во-первых, так вы сможете проверить соответствие размеров нового и старого экземпляров. Во-вторых, в интернете можно наткнуться на китайские версии датчиков без электроники.
3. Если вы отправляетесь в продолжительную поездку на машине, возьмите запасной датчик с собой. Это одно из тех устройств, от которого зависит, заведётся машина или нет. В случае форс-мажорных ситуаций датчик можно будет легко заменить.

Как проверить датчик коленвала

Для проверки состояния датчика используют:

• тестовые приборы (измерители сопротивления или диагностические сканеры);
• лабораторное оборудование, позволяющее определить индуктивность изделия;
• подручные инструменты (например, гаечный ключ или отвертку).

С помощью омметра

Базовый способ основан на проверке целостности катушки тестовым прибором, переключенным в режим замера сопротивления. Необходимо разъединить штекер, подключить щупы к контактам и прозвонить цепь.

Перед началом работы рекомендуется выяснить рабочие параметры датчика, при тестировании большинства моделей исправных сенсоров омметр покажет от 550 до 750 Ом. Если значение выше или ниже поля допуска, то датчик неисправен. Замер изоляции проводов должен отобразить значение около 0,5 МОм, что указывает на отсутствие пробоя.

Диагностическим сканером

Перед тем как проверить датчик коленвала диагностическим оборудованием, необходимо найти разъем OBD-II. Штекер находится под кожухом панели приборов, в перчаточном ящике или под крышкой на центральной консоли.

Параметры индуктивности

В условиях лаборатории и на крупных станциях технического обслуживания датчики проверяют при помощи измерителя индуктивности. Изделие снимают с машины и устанавливают на стенд, имитирующий работу двигателя. Сенсор считается исправным при индуктивности в пределах от 200 до 400 мГн. Одновременно проводят замер сопротивления катушки, обрыв обмотки или пробой на корпус не допускаются.

С помощью осциллографа

Для проверки с помощью осциллографа необходимо:

1. Установить прибор в моторном отсеке или на стойке рядом с автомобилем.
2. Подсоединить щупы к разъему датчика, не нарушая целостности изоляции и резинового уплотнителя.
3. Запустить двигатель, на экране осциллографа будет отображаться осциллограмма импульсов тока. Проверить работу сенсора при различных нагрузках и сравнить график с базовой кривой. Если обнаруживаются провалы или отклонения, то датчик считается неисправным и подлежит замене. Процедуру проводят в условиях сервисных центров, имеющих подобное оборудование. В бытовых условиях осциллограф используют редко.

Проверка мультиметром

Для проверки мультиметром необходимо выставить прибор в режим определения сопротивления. Датчик коленвала следует снять с двигателя или отключить кабель от бортовой сети автомобиля.

Если параметр соответствует норме, то обмотка считается исправной. Для дополнительной проверки необходимо провести металлическим предметом около сердечника, имитируя вращение диска. Сопротивление будет изменяться, что является косвенным симптомом корректной работы сенсора положения коленвала.

Дополнительный тест предусматривает замер напряжения между выходами датчика. Тестовый прибор переключают в режим вольтметра и подсоединяют к колодке, а затем покручивают вал двигателя стартером. Исправный датчик покажет напряжение не менее 0,3 В (параметр зависит от производителя). В противном случае требуется проверка соединительной проводки или установка нового ДПКВ.

Гаечным ключом

Для быстрой проверки можно использовать любой предмет из стали (например, гаечный ключ или отвертку). Следует вынуть датчик из посадочного гнезда, включить систему зажигания и несколько раз поднести инструмент к сердечнику. При каждом контакте будет слышно жужжание электрического топливного насоса, расположенного в баке. Для улучшения слышимости понадобится откинуть задний ряд сидений и слой ковролина, в некоторых случаях понадобится помощь второго человека.
