Умз-421

Неисправности и ремонт

Проблемы и недостатки движка УМЗ такие же, как и у 402-го мотора, на базе которого он создавался. Конструкторы хоть немного и оптимизировали, а также адаптировали мотор, но некоторые недостатки всё же остались. Так, при эксплуатации появляется вибрация, дёрганье и троение силового агрегата.

По большому счёту, это связано с недостатками впрыска. На форсунках появляется налёт, который устраняется чисткой. Как показывает практика автолюбителей, родные детали стоит заменить на более качественные элементы аналогового производства.

Ещё одним серьёзным недостатком является недоработка системы охлаждения. Так, морально устаревшая система термостата, приводит к постоянным перегревам. Но, всё кардинально меняется с установкой кит комплекта системы ОЖ. Также, к недостатку можно отнести большой расход горючего, но при таком объёме мотора — это не удивительно.

Для улучшения характеристик двигателя владельцу транспортного средства предлагается установить турбину. Итак, валы оставляем стандартные, поршневая стандартная, дорабатываем головку блока цилиндров, каналы, камеры сгорания, шлифуем, покупаем, маленький 17-й Garrett с интеркулером, варим под него коллектор, покупаем форсунки Subaru 440 сс, выхлоп на 63 трубе прямоточный, настраиваем и получаем тракторный мотор, с невысокой мощностью, но с хорошим моментом.

Технические характеристики

Технические характеристики силового агрегата:

ПАРАМЕТР	ЗНАЧЕНИЕ
Годы выпуска	1993 — наши дни
Вес двигателя, кг	170
Материал блока цилиндров	алюминий
Система питания	карбюратор/инжектор
Тип	рядный
Рабочий объем	2890 литра
Мощность	98 лошадиных сил при 4000 оборотах
Количество цилиндров	4
Количество клапанов на цилиндр	2
Ход поршня, мм	92
Диаметр цилиндра, мм	100
Степень сжатия	8.2
Крутящий момент, Нм/об.мин	220/2500
Экологические нормы	ЕВРО 4
Топливо	92
Расход топлива	11.0 л/100 км в смешанном цикле
Масло	5W-30, 5W-40, 10W-30, 10W-40, 15W-40 и 20W-40
Сколько масла в двигателе	5.8
При замене лить	5 литров
Замена масла проводится, км	10 тысяч
Ресурс двигателя, тыс. км
— по данным завода	250
— на практике	250+

Двигатели УМЗ устанавливаются на ГАЗ , Соболь, УАЗ Буханка, Барс, Симбир, Хантер и УАЗ 31519.

Плюсы и минусы двигателя

Новый блок цилиндров не всегда имел высокое качество литья, что приводило к попаданию масла в систему охлаждения. Иногда такая проблема возникала через первые 10 тысяч километров пробега. Тонкостенный блок оказался склонным к деформациям при перегреве, что приводит к дорогостоящему ремонту с заменой головки блока. Невысокая топливная экономичность карбюраторных версий. Однако этот недостаток отчасти компенсирован переходом на системы впрыска. Первые годы производства были нарекания владельцев на недостаточную прочность впускного коллектора, однако это дефект был устранен.

Несмотря на все проблемы, большая унификация с моторами предыдущих лет выпуска стала одним из весомых преимуществ семейства УМЗ 421. Цена и распространенность запчастей также играют немалую роль. Мотор достаточно прост в ремонте и обслуживании. При надлежащем уходе завод обещает ресурс не менее 250 тысяч км.

Перечень модификаций ДВС

Традиционно для Ульяновского моторного завода руководство разрабатывает моторы сериями. Основным двигателем стал 4218.10 с характеристиками – Евро-1, мощность 98 л. с., степень сжатия 7 единиц. В семейство движков УМЗ 421 вошло несколько модификаций:

• 4218.10-10 – карбюраторный, для адаптации под бензин АИ-92 степень сжатия увеличена до 8,2, мощность увеличена до 103 л. с.;
• 421.10 – карбюраторный, новая конструкция выпускного тракта;
• 421.10-30 – карбюраторный, выпускной коллектор другой конструкции;
• 4213.10-40 – инжектор для УАЗ, Евро-3, мощность 117 л. с.;
• 4213.10-50 – инжектор для УАЗ, Евро-4;
• 4215.10-10 – карбюратор под А-76;
• 4215.10-30 – карбюраторный, под АИ-92;
• 4216.10 – инжекторный, под АИ-92 для Газелей, Евро-3, степень сжатия 8,8, мощность 123 л. с.;
• 42164.10 – инжектор под Газель, мощность 99 л. с.;
• 42164.10 – инжекторный, для Газели, Евро-4, мощность 125 л. с., новый распредвал;
• 421647.10 – газобензиновый вариант мощностью 100 л. с.;
• 42167.10 – газобензиновый вариант мощностью 123 л. с.

УМЗ 4213.10УМЗ 4215.10УМЗ 4216.10Газобензиновый УМЗ 421647.10

Отличительной особенностью семейства моторов 421 является наличие варианта 4219 для венной техники. В зависимости от того, какое навесное оборудование используется в комплектации ДВС, имеется несколько вариантов 4219.10:

• 4179.10-01 – под сцепление 254 мм рычажного типа;
• 4179.10-13 – добавлен ГУР;
• 4179.10-05 – под диафрагменное сцепление диаметром 240 мм;
• 4179.10-25 – добавлен насос ГУР.

Военный вариант 4219.10

Особенности технического обслуживания двигателей 421

В списке технических характеристик данного двигателя имеется пункт с указанием эксплуатационного ресурса в размере 250 тысяч километров пробега. Данный пробег возможен при соблюдении регламента техобслуживания. В перечень работ входят следующие пункты:

Наименование узлов, деталей, расходных материалов, подлежащих замене	Рекомендованные сроки выполнения работ
Моторное масло	10 тысяч км пробега
Масляный фильтр	10 т. км
Выпускной коллектор	20 т. км
Топливная рампа, топливопровод, свечи зажигания	20 т. км
Ремень навесного оборудования	20 т. км
Воздушный фильтр	30 т. км
Топливный фильтр	40 т. км
Охлаждающая жидкость (антифриз, тосол)	40 т. км
Кислородный датчик	60 т. км
Регулировка клапанных зазоров	15 т. км

Двигатели, работающие на комбинированном топливе (бензине, газе), нуждаются в проведении техобслуживания намного чаще. Данные, указанные в таблице, для них не подходят.

Неисправности и ремонт двигателя Хантера / Буханки / Газели УМЗ-421

Двигатель УМЗ-421 самая современная генерация мотора ГАЗ-21, по линии УМЗ. Логическое развитие модели УМЗ-417 , с увеличенным объемом, увеличенными выпускными клапанами (с 36 мм до 39 мм),последние версии 421-го, имеют инжекторную систему подачи топлива. Для понимания, нужно внести ясность, моторы семейства ГАЗ-21 имеют две ветви развития — ЗМЗ и УМЗ. На Заволжском моторном заводе из 21-го был создан ЗМЗ-24, а после и ЗМЗ-402. В Ульяновске на базе двигателя ГАЗ-21 был разработан УМЗ-451, УМЗ-414, УМЗ-417 и последняя версия УМЗ-421. Все эти двигатели значимых конструктивных отличий между собой не имеют.
В отличие от
ЗМЗ-402 , УМЗ-421 имеет сухие тонкие гильзы (были мокрые) и за счет этого повышенную прочность блока, диаметр цилиндров 100 мм (92мм на 402-м), поршни со смещением пальца на 7мм, вместо устаревшей набивки, которая достала всех владельцев ЗМЗ моторов, теперь применена резиновая манжета и другие более мелкие детали. Глобальных конструкционных изменений нет, все тот же мотор образца 1956 года, немного доведенный до ума.
В моторе нет гидрокомпенсаторов и каждые 10.000 км вам нужно регулировать зазоры клапанов, в этом плане мотор не отличается от 402 двигателя.

Модификации двигателя УМЗ 421

1. УМЗ 4218.10 — основной мотор, СЖ 7 под 76 бензин. Мощность 98 л.с. Соответствие экологическим требования Евро-1. Используется на автомобилях УАЗ.
2. УМЗ 4218.10-10 — аналог УМЗ 4218.10, повышенная СЖ до 8.2 под 92 бензин. Мощность 103 л.с. Используется на коммерческих автомобилях УАЗ.
3. УМЗ 421.10 — аналог УМЗ 4218.10. Изменена выпускная система. Используется на автомобилях УАЗ.
4. УМЗ 421.10-30 — аналог УМЗ 4218.10-10. Изменена выпускная система. Используется на автомобилях УАЗ.
5. УМЗ 4213.10-40 — аналог УМЗ-421.10-30, инжектор. Соответствие экологическим требованиям Евро-3. Мощность 117 л.с. Используется на внедорожниках.
6. УМЗ 4213.10-50 — аналог УМЗ-4213.10-40. Используется на грузовых автомобилях.
7. УМЗ 4215.10-10 — аналог УМЗ-4218.10. Используется на автомобилях Газель.
8. УМЗ 4215.10-30 — аналог УМЗ-4218.10-10. Используется на автомобилях Газель.
9. УМЗ 4216.10 — аналог УМЗ 40215.10-30, инжектор, повышенная СЖ до 8.8 под 92 бензин. Мощность 123 л.с. Соответствие экологическим требованиям Евро-3. Используется на автомобилях Газель.
10. УМЗ 42161.10 — аналог УМЗ 4216.10. Мощность 99 л.с. Используется на автомобилях Газель-Эконом.
11. УМЗ 42164.10 — аналог УМЗ 4216.10, другой распредвал. Соответствие экологическим требованиям Евро-4. Мощность 125 л.с. Используется на автомобилях Газель.
12. УМЗ 421647.10 — аналог УМЗ 42164.10, газобензиновый. Мощность 100 л.с. Используется на автомобилях Газель.
13. УМЗ 42167.10 — аналог УМЗ 4216.10, газобензиновый. Мощность 123 л.с. Используется на автомобилях Газель.

Неисправности двигателей УМЗ 421

Неисправности двигателя УМЗ-421 полностью повторяют проблемы и недостатки мотора ЗМЗ-402 ибо моторы, по большому счету, одни. Решена только проблема с набивкой, в остальном, все те же вибрации, дергания, все та же склонность к перегреву, стуки, постоянная возня с регулировкой клапанов и т.д. Долго говорить здесь не о чем — конструкции 60 лет, мотор тяговитый, это хорошо, но за окном XXI век…
О неисправностях читаем
.

Описание

Силовой агрегат серии УМЗ 421 и его многочисленные разновидности использовали алюминиевый блок цилиндров, что позволило облегчить силовой агрегат, но при этом качество литья было таковым, что проблемы с маслом, которое попадало в охлаждающую жидкость, могли начаться буквально спустя 10 тысяч километров пробега.

Двигатель УМЗ 421 и его разновидности не имеют гидрокомпенсаторов, поэтому каждые 10 тысяч километров пробега требуется регулировать зазоры у клапанов. При выполнении такой регулировки требуется вскрывать клапанную крышку УМЗ 249, что несколько усложняет сервисные работы.

Отметим, что двигатель оказался не слишком требовательным к качеству масла, поэтому межсервисный интервал можно смело увеличивать до 10-15 тысяч километров пробега.

Неисправности

НЕИСПРАВНОСТЬ	ПРИЧИНА
Появляется детонация и заметная потеря мощности мотора.	Распространенной причиной подобных проблем является клапанный механизм, который в силу отсутствия гидрокомпенсаторов требует регулировки зазоров. Также проблемы с троением и детонацией могут возникать по причине вышедшей из строя свечи, которая не дает искры.
Мотор работает неровно, постепенно теряя масло.	Посредственная термоустойчивость УМЗ 421 стала одним из слабых мест этого силового агрегата. Данная проблема характерна также для моторов УМЗ 341  серии. Масло может уходить в охлаждающую жидкость через многочисленные микротрещины в головке блока цилиндров.
	Ремонт УМЗ 341  и 421 моторов в данном случае имеет высокую стоимость и заключается в замене поврежденной ГБЦ.
	При небольшом количестве трещин возможна шлифовка головки и использование ремпрокладок, однако такой ремонт может рассматриваться только в качестве временного, так как спустя 10-15 тысяч пробега вновь появятся проблемы с потерей масла.
Прогорание поршней.	Подобные проблемы двигатель УМЗ может иметь на пробегах более 200-300 тысяч километров или же при эксплуатации автомобиля в условиях повышенных нагрузок. Ремонт заключается в замене поршней, коленвала и рубашки цилиндров.
Значительное увеличение расхода топлива и потеря тяги.	Причин подобного может быть масса. Начиная от проблем с зажиганием у УМЗ 421, так и связанных с  неправильной работой системы подачи топлива. Ремонт возможен только после вскрытия мотора и определения причины поломки.
Появление потеков масла на моторах серии УМЗ 421.	Проблема решается путем замены прокладки головки блока цилиндров, которая может быстро выходить из строя и пропускать масло.
	Куда хуже, если двигатель УМЗ протекает после перегрева мотора, что может свидетельствовать о повреждении ГБЦ. В данном случае ремонт заключается в замене треснувшей головки.
Моторы серии УМЗ 421 плохо заводятся и захлебываются во время работы.	Ремонт производится после диагностики причины проблем. Достаточно часто бывает достаточно заменить или прочистить воздушный фильтр, что позволяет решить имеющуюся проблему. Также из строя может выходить расходомер воздуха, что требует замены поврежденного элемента.
Появление прогрессирующей вибрации и дрожь двигателя.	Проблема кроется в вышедшей из строя подушке двигателя, что и приводит к появлению повышенной вибрации.
	Ремонт представляет определенные сложности, так как необходимо демонтировать двигатель УМЗ из подкапотного пространства и заменить поврежденную подушку мотора.

Пример тюнинга мотора

Тюнинг двигателей, установленных на автомобилях УАЗ, сделать не так легко. Любое вмешательство в мотор может повлечь за собой уменьшение тяговой силы. Да и модели многих движков устаревшие, поэтому слишком большое количество новшеств и изменений может сыграть с ними злую шутку.

Можно, конечно, модернизировать некоторые механизмы и системы

Изменения в поршневой группе нужно проводить с осторожностью, руководствуясь инструкциями. Поршневые кольца меняются на кованые, более качественные и прочные

Известная фирма «Гетце» выпускает именно такие кольца. При желании можно установить и другие детали, но работы потребуют профессионального подхода и соответствующего инструмента.

Сбалансировать в домашних условиях коленвал автомобиля УАЗ 31514 можно только с маховиком. Установив коленвал на одно из ребер Т-образных пластин, определяют самую тяжелую точку. Коленчатый вал будет катиться по пластинам, пока не остановится самой тяжелой точкой вниз. С этой точки и нужно будет снимать небольшой слой металла, периодически проверяя результат.

ГРМ имеет ряд особенностей, поэтому неспециалистам лучше не изменять его конструкцию. Тем более распредвал тюнингуют только в спортивных интересах. Если же что-то пойдет не так, характеристики двигателя только ухудшатся.

Впускной и выпускной коллекторы на УАЗ 31514 тюнингуют многие автовладельцы. Первостепенной задачей является ликвидация ступеньки между окнами и коллекторами. Отверстия часто не совпадают.

В начале девяностых годов инженеры Ульяновского автомобильного завода занялись разработкой нового мощного шестицилиндрового двигателя, который должен был устанавливаться на весь модельный ряд УАЗа. В итоге было принято решение осуществлять разработку нового силового агрегата на базе , который к тому времени находился на конвейере более полувека.
В итоге был разработан алюминиевый рядный двигатель УМЗ 421, который изготавливается и по сей день. В этой семейство также входят силовой агрегат УМЗ 4215 и двигатель УМЗ 4218.

Это классический верхнеклапанный двигатель 421 серии, который имеет объем в 2890 литров и мощность в 98 лошадиных сил. Двигатели УМЗ устанавливались на весь модельный ряд Ульяновского автомобильного завода и предлагались покупателям практически на безальтернативной основе.

Силовой агрегат УМЗ 4215 зарекомендовал себя как достаточно простой в обслуживании и ремонте. Однако и недостатков у него было предостаточно, что объяснялось устаревшей конструкцией мотора и посредственным качеством изготовления блока цилиндров.

Трудный запуск двигателя УМЗ на холодную

Вопрос запуска на холодную – проблемный как для специалистов, так и для владельца автомобиля. Такая ситуация возникает из-за того, что автомобиль на диагностику прибывает с горячим двигателем, а горячий он прекрасно запускается. Холодный двигатель владелец самостоятельно проверить не может из-за отсутствия диагностического оборудования.

Тем не менее, существует ряд важных причин, при которых двигатель УМЗ тяжело запускается на холодную:

• низкая компрессия в цилиндрах;
• низкое давление топлива в рампе форсунок;
• тепловые зазоры клапанов не соответствуют техническим условиям;
• износ электродов свечей зажигания;
• не герметичность форсунок;
• неисправность датчика температуры охлаждающей жидкости;
• утечка и смешивание газа (пропана, метана) с бензином в момент запуска;
• неисправность датчика абсолютного давления;
• неисправность ДМРВ (в случае наличия в комплектации);
• наличие воды в баке.

Необходимо отметить, что специалистами некоторые перечисленные дефекты выявляются и на горячем двигателе, но даже после их устранения, вопрос остается открытым до последующего очередного запуска двигателя на холодную.

Преимущества и недостатки инжекторного двигателя УМЗ 42130Н

Инжекторный двигатель УМЗ 42130Н имеет ряд преимуществ и недостатков, которые важно учитывать при выборе техники

Преимущества	Недостатки
1. Повышенная производительность и мощность двигателя.	1. Высокая стоимость установки и обслуживания.
2. Экономичное потребление топлива, что позволяет снизить эксплуатационные расходы.	2. Более сложная конструкция двигателя, что может повысить вероятность возникновения поломок и требовать более сложного ремонта.
3. Более точное дозирование топлива и лучшая регулируемость работы двигателя.	3. Возможная проблема с заливом некачественного топлива, которое может негативно повлиять на работу инжектора.
4. Улучшенная экологическая характеристика двигателя за счет более эффективного сгорания топлива и снижения выхлопа вредных веществ.	4. Комплексность обслуживания и сложность регулировки работы системы впрыска.

Инжекторный двигатель УМЗ 42130Н является надежным и эффективным решением для различных видов транспорта. Однако, стоит учитывать его особенности и требования к обслуживанию.

Технические характеристики мотора УАЗ-421

Двигатель внутреннего сгорания УАЗ-421, базовая модель, выпускаемая для автомобилей УАЗ: «Hunter», «3303», «2206» и др. Модификация мотора сказывается на потребляемом топливе, используется как 76-й, так и 92-й бензин. Изделие эксплуатируется в диапазоне температур от -50 до +50°С.

УАЗ «Барс»:

Двигатель УАЗ 421 технические характеристики:

Объяснение	Значение
Использование мотора	«Буханка», «Барс», «Hunter» и др.
Мотор выпускается	1993 год, по сегодня
Топливо мотора	А-76(92)
Мотор, экологические нормы	«Евро 0-4»
Тактов, (количество)	«4»
Объем мотора, (л)	2,890
Остов UAZ, (сплав)	алюминий
Количество камер, (шт.)	«четыре»
Камера мотора, (расположение)	ряд, вертикально
Клапана, (шт.)	«восемь»
Свечи на 421 двигатель УАЗ, калийное число	11/14/17
Работа камер, (порядок)	«1243»
Сечение камеры, (м)	0,1
Промежуток между крайними точками вытеснителя, (м)	0,092
Сжатие	«7», «8,2», «8,8»
Мощность мотора, (л.с.)	98-125
Момент, проворачивающий вал, (Нм)	220
Вес агрегата, (кг)	170
Время эксплуатации мотора, (км)	250000
Образование смеси мотора	карбюратор/ инжектор
Потребление горючего: трасса*смешанное (л/100)	10*11
Подача смазки	давление + пар
Смазка объём, (л)	5,8
Смазывающая жидкость мотора	5(10)W-30 (40), 15(20)W-40
Смазка утрата, (л/тысячу км)	0,1
Понижение температуры мотора	Жидкость, замкнута, вентилятор

Будучи наследником УАЗ-417, новая модификация получила больший объём и как следствие увеличенные клапана выпуска (39мм). Примечательно, инжектор начали устанавливать на автомобили относительно недавно, за счёт чего топливная экономичность, в сравнении с карбюратором, улучшилась. Недостаток модели, отсутствие гидравлических компенсаторов, поэтому зазор клапанов УАЗ 421 двигатель требует регулировки каждые 10000км пробега.

Распределительный вал УАЗ (чугун):

Неисправности и ремонт двигателя Хантера / Буханки / Газели УМЗ-421

Двигатель УМЗ-421 самая современная генерация мотора ГАЗ-21, по линии УМЗ. Логическое развитие модели УМЗ-417, с увеличенным объемом, увеличенными выпускными клапанами (с 36 мм до 39 мм),последние версии 421-го, имеют инжекторную систему подачи топлива. Для понимания, нужно внести ясность, моторы семейства ГАЗ-21 имеют две ветви развития — ЗМЗ и УМЗ. На Заволжском моторном заводе из 21-го был создан ЗМЗ-24, а после и ЗМЗ-402. В Ульяновске на базе двигателя ГАЗ-21 был разработан УМЗ-451, УМЗ-414, УМЗ-417 и последняя версия УМЗ-421. Все эти двигатели значимых конструктивных отличий между собой не имеют. В отличие от ЗМЗ-402 , УМЗ-421 имеет сухие тонкие гильзы (были мокрые) и за счет этого повышенную прочность блока, диаметр цилиндров 100 мм (92мм на 402-м), поршни со смещением пальца на 7мм, вместо устаревшей набивки, которая достала всех владельцев ЗМЗ моторов, теперь применена резиновая манжета и другие более мелкие детали. Глобальных конструкционных изменений нет, все тот же мотор образца 1956 года, немного доведенный до ума. В моторе нет гидрокомпенсаторов и каждые 10.000 км вам нужно регулировать зазоры клапанов, в этом плане мотор не отличается от 402 двигателя.

Модификации двигателя УМЗ 421

1. УМЗ 4218.10 — основной мотор, СЖ 7 под 76 бензин. Мощность 98 л.с. Соответствие экологическим требования Евро-1. Используется на автомобилях УАЗ. 2. УМЗ 4218.10-10 — аналог УМЗ 4218.10, повышенная СЖ до 8.2 под 92 бензин. Мощность 103 л.с. Используется на коммерческих автомобилях УАЗ. 3. УМЗ 421.10 — аналог УМЗ 4218.10. Изменена выпускная система. Используется на автомобилях УАЗ. 4. УМЗ 421.10-30 — аналог УМЗ 4218.10-10. Изменена выпускная система. Используется на автомобилях УАЗ. 5. УМЗ 4213.10-40 — аналог УМЗ-421.10-30, инжектор. Соответствие экологическим требованиям Евро-3. Мощность 117 л.с. Используется на внедорожниках. 6. УМЗ 4213.10-50 — аналог УМЗ-4213.10-40. Используется на грузовых автомобилях. 7. УМЗ 4215.10-10 — аналог УМЗ-4218.10. Используется на автомобилях Газель. 8. УМЗ 4215.10-30 — аналог УМЗ-4218.10-10. Используется на автомобилях Газель. 9. УМЗ 4216.10 — аналог УМЗ 40215.10-30, инжектор, повышенная СЖ до 8.8 под 92 бензин. Мощность 123 л.с. Соответствие экологическим требованиям Евро-3. Используется на автомобилях Газель. 10. УМЗ 42161.10 — аналог УМЗ 4216.10. Мощность 99 л.с. Используется на автомобилях Газель-Эконом. 11. УМЗ 42164.10 — аналог УМЗ 4216.10, другой распредвал. Соответствие экологическим требованиям Евро-4. Мощность 125 л.с. Используется на автомобилях Газель. 12. УМЗ 421647.10 — аналог УМЗ 42164.10, газобензиновый. Мощность 100 л.с. Используется на автомобилях Газель. 13. УМЗ 42167.10 — аналог УМЗ 4216.10, газобензиновый. Мощность 123 л.с. Используется на автомобилях Газель.

Неисправности двигателей УМЗ 421

Неисправности двигателя УМЗ-421 полностью повторяют проблемы и недостатки мотора ЗМЗ-402 ибо моторы, по большому счету, одни. Решена только проблема с набивкой, в остальном, все те же вибрации, дергания, все та же склонность к перегреву, стуки, постоянная возня с регулировкой клапанов и т.д. Долго говорить здесь не о чем — конструкции 60 лет, мотор тяговитый, это хорошо, но за окном XXI век… О неисправностях читаем ТУТ .

Обслуживание

Как правильно проводится обслуживание на двигателе УМЗ 421? Согласно заводских данных и технических карт, распишем, как проводиться ТО для 4213. Техническое обслуживание силового агрегата проводится каждые 10 тыс. км пробега для эксплуатации на бензине, и 8-9 тыс. км — при наличие газовой установки:

1. ТО-0. 1000 км: замена масла и масляного фильтра.
2. 10000 км: замена масла, маслянного и воздушного фильтра, свечей зажигания, высоковольтных проводов, фильтра тонкой очистки топлива, регулировка зазора клапанов.
3. 20000 км: замена масла, масляного фильтра, топливного фильтра.
4. 30000 км: замена масла, маслянного и воздушного фильтра, свечей зажигания, высоковольтных проводов, фильтра тонкой очистки топлива.
5. 40000 км: замена масла, масляного фильтра, топливного фильтра, и генератора.
6. 50000 км и последующие: замена масла и масляного фильтра. Каждые 20000 км меняется — топливный и воздушный фильтр, регулируются клапана.

Плюсы и минусы

Традиционно для любого семейства движков самым слабым является базовая версия, в данном случае, 4218.10. Недостатками мотора являются:

• низкое качество металлообработки;
• протечки ОЖ, масла из блока, ГБЦ и смешивание рабочих жидкостей;
• морально устаревшая схема ГРМ и привода;
• повышенный расход ГСМ;
• регулировка теплового зазора клапанов каждые 15000 пробега.

С другой стороны, плюсов в моторе гораздо больше:

• заводской тюнинг расточкой цилиндров до 100 мм для увеличения рабочих характеристик;
• модернизация выпускного такта за счет объединения в единый узел выхлопной трубы, выпускного коллектора и резонатора;
• возможность произвести капремонт своими руками;
• форсировка впускного тракта для увеличения мощности;
• нормальный резинотехнический сальник вместо набивки шнуром на задней опоре коленвала;
• эксплуатационный ресурс от 250000 км пробега.

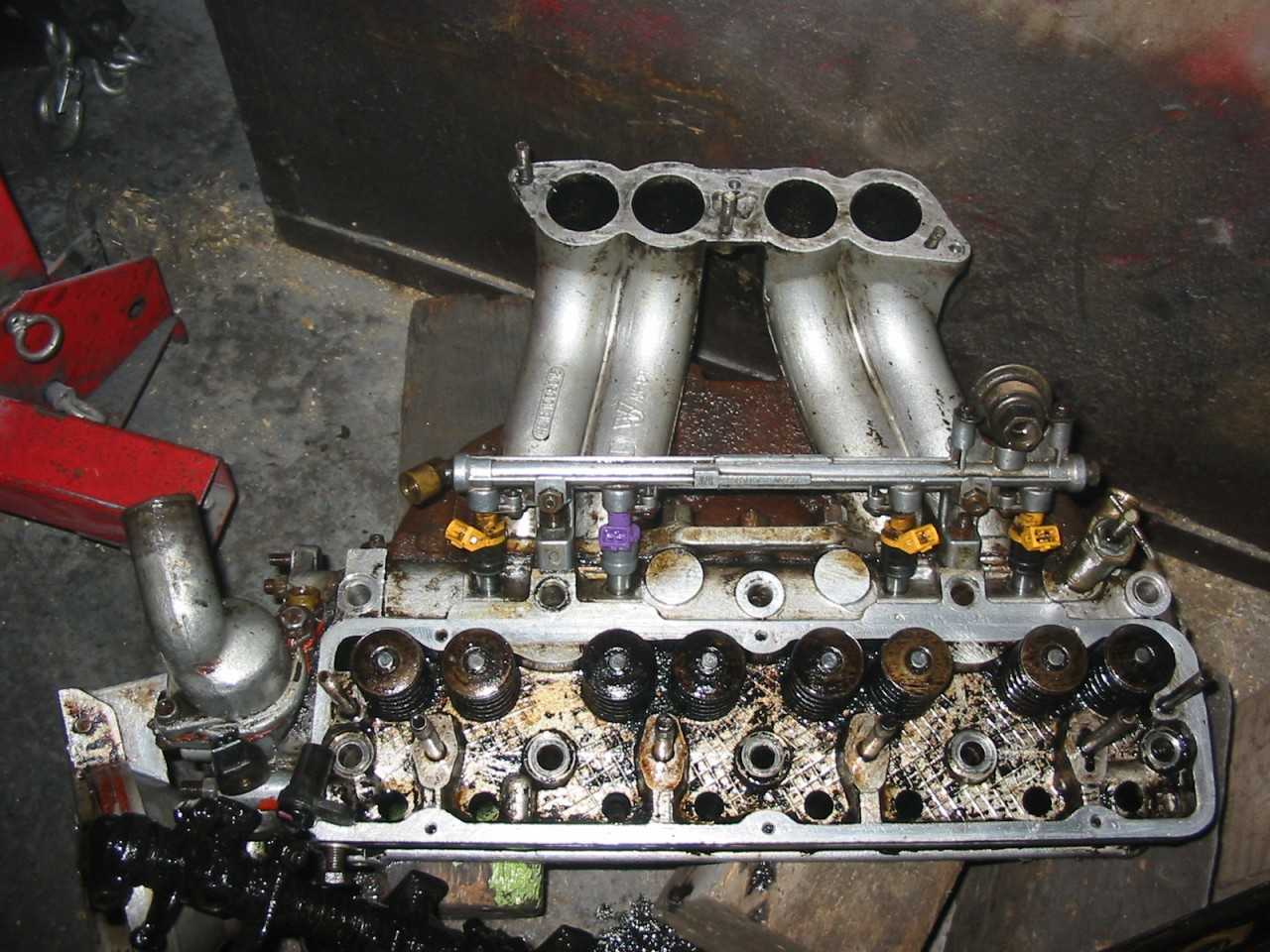

Впускной коллектор

Регулировка клапанов двигателя УАЗ 421

Конструкцией данного мотора предусмотрена периодическая регулировка клапанных зазоров в механизме газораспределения. Клапаны необходимо регулировать после пройденного пути, равного 5 тысяч километров. Если в работе двигателя замечены определенные изменения, установленный период придется уменьшать. Основные признаки нарушения регулировок зазоров клапанной системы газораспределительного механизма:

1. Снижение мощности двигателя.
2. Слышны постукивания клапанов.
3. Появление вспышек внутри работающего карбюратора.
4. Хлопки, похожие на звуки выстрелов в районе глушителя.

В процессе регулировки зазоров между клапанами и смежными деталями – коромыслами, устанавливается угол опережения зажигания. Расстояния между регулируемыми деталями должны составлять:

• 0,3 – 0,35 мм – для клапанов I и IV цилиндров;
• 0,35 – 0,4 мм – для остальных.

УМЗ 421 — более 20 лет в производстве

В настоящее время УМЗ продолжает выпуск двигателей семейства 421. Для продукции завода ГАЗ выпускается газобаллонная версия мотора, которая может комплектоваться компрессором кондиционера и гидрокомпенсаторами в приводе клапанов. По заказу двигатель оснащают современным приводом агрегатов поликлиновым ремнем. Двигатели оснащены системой впрыска топлива, электронным зажиганием и развивают от 100 до 125 сил при соблюдении норм Евро-3 или 4. Кроме того в серии остался и 96-сильный карбюраторный вариант 4215. Все моторы рассчитаны на бензин А92 и выше, поскольку производство низкооктанового А80 прекращено.

В начале девяностых годов инженеры Ульяновского автомобильного завода занялись разработкой нового мощного шестицилиндрового двигателя, который должен был устанавливаться на весь модельный ряд УАЗа. В итоге было принято решение осуществлять разработку нового силового агрегата на базе , который к тому времени находился на конвейере более полувека.
В итоге был разработан алюминиевый рядный двигатель УМЗ 421, который изготавливается и по сей день. В этой семейство также входят силовой агрегат УМЗ 4215 и двигатель УМЗ 4218.

Это классический верхнеклапанный двигатель 421 серии, который имеет объем в 2890 литров и мощность в 98 лошадиных сил. Двигатели УМЗ устанавливались на весь модельный ряд Ульяновского автомобильного завода и предлагались покупателям практически на безальтернативной основе.

Силовой агрегат УМЗ 4215 зарекомендовал себя как достаточно простой в обслуживании и ремонте. Однако и недостатков у него было предостаточно, что объяснялось устаревшей конструкцией мотора и посредственным качеством изготовления блока цилиндров.

Основные компоненты двигателя

1. Блок цилиндров

Блок цилиндров — основная деталь двигателя, которая представляет собой монолитную конструкцию из сплава алюминия. В нем расположены цилиндры, в которых происходит сгорание топливно-воздушной смеси.

2. Головка блока цилиндров

Головка блока цилиндров расположена сверху блока и прикрывает его. Она имеет отверстия для камер сгорания, клапанов и свечей зажигания. Головка блока цилиндров отвечает за герметичность цилиндров и обеспечивает правильное движение клапанов.

3. Коленвал

Коленвал – это основной вращающийся элемент двигателя, который преобразует горизонтальное движение поршней во вращательное. Коленвал имеет гнезда для установки шатунов и является одной из самых важных деталей двигателя.

4. Поршни

Поршни являются двигающимися элементами двигателя. Они перемещаются по цилиндрам под воздействием газов, создаваемых при сгорании топливно-воздушной смеси. Поршни выполняют роль толкающих плунжеров при работе двигателя.

5. Система смазки

Система смазки осуществляет подачу смазочного материала к движущимся деталям двигателя для снижения трения и износа. Она включает в себя масляный насос, фильтр и масляные каналы.

6. Система охлаждения

Система охлаждения предназначена для поддержания оптимальной рабочей температуры двигателя. Она включает в себя водяной насос, радиатор, термостат и маслоохладитель.

7. Система питания

Система питания обеспечивает подачу топлива к двигателю. В случае двигателя УМЗ 42130Н инжектор система питания осуществляется с помощью электронного инжектора, который контролирует подачу топлива по определенным параметрам.

8. Система зажигания

Система зажигания отвечает за создание и подачу искры на свечу зажигания для начала сгорания топлива. В двигателе УМЗ 42130Н инжектор система зажигания также контролируется электронным блоком управления.

Описание

Силовой агрегат серии УМЗ 421 и его многочисленные разновидности использовали алюминиевый блок цилиндров, что позволило облегчить силовой агрегат, но при этом качество литья было таковым, что проблемы с маслом, которое попадало в охлаждающую жидкость, могли начаться буквально спустя 10 тысяч километров пробега.

Двигатель УМЗ 421 и его разновидности не имеют гидрокомпенсаторов, поэтому каждые 10 тысяч километров пробега требуется регулировать зазоры у клапанов. При выполнении такой регулировки требуется вскрывать клапанную крышку УМЗ 249, что несколько усложняет сервисные работы.

Отметим, что двигатель оказался не слишком требовательным к качеству масла, поэтому межсервисный интервал можно смело увеличивать до 10-15 тысяч километров пробега.

УМЗ 421 технические характеристики

Модели двигателей	4218.10	421.10	421.10-30	4215.10-30	4215.10-10	4213
Тип	К а р б ю р а т о р н ы й	Инжекторн.
Число цилиндров	4
Порядок работы цил-ов	1-2-4-3
Диаметр цилиндра, мм	100
Ход поршня, мм	92
Рабочий объем, л	2,89
Степень сжатия	7,0	7,0	8,2	8,2	7,0	8,2
Номинальная мощность (нетто по ГОСТ 14846-81) при частоте вращения коленчатого вала 4000 об/мин, кВт (л.c.)	61,8(84)	66,9 (91)	72,1 (98)	70,5(96)	65,5 (89)	75 (102)
Максимальный крутящий Момент (нетто по ГОСТ 14846-81) при частоте вращения коленчатого вала 2200-2500 об/мин, Н*м (кгс*м)	189(19,3)	199 (20,3)	209 (21,3)	206 (21)	196 (20)	211 (21,5)
Топливо (бензин)	А-76	А-76	АИ-92	АИ-92	А-76	АИ-92
Свечи зажигания	А-11	А-11	А-17В	А-17В	А-11	А-17В

Особенности двигателя Хантера

Автомобиль УАЗ Хантер, пришедший в 2003 году на смену УАЗ 469, оснащается как бензиновым, так и дизельным двигателем. Отличия между мотором на бензине и на дизеле у Хантера незначительные.

Базовым силовым агрегатом для этого автомобиля стал четырехцилиндровый ЗМЗ 409.10 объемом 2,7 литра. Двигатель комплектуется 16-клапанным механизмом и распределенным впрыском топлива. Мощность агрегата достигает 128 лошадиных сил. Аппетит движка — до 13 литров на 100 км.

Дизельный двигатель для Хантера марки ЗМЗ 5143.20 имеет четыре цилиндра, расположенных в ряд. Объем мотора — 2,2 литра, есть система впрыска топлива. В плане экономии дизеля движок в значительной степени превосходит бензинового сородича. Ему требуется максимум 10 литров на 1000 километров. Но слегка страдает динамика, дизель в этом плане немного уступает бензину.

Надежность двигателей на автомобиле УАЗ Хантер наиболее высока. Главное, как убеждают разработчики, правильный уход и своевременный ремонт вышедших из строя деталей. Моторы хорошо показывают себя во внедорожных условиях в плане развития тяги и не капризны в суровые российские зимы.

Механизмы взаимодействия внутренних частей двигателя

1. Коленвал и поршни: коленчатый вал преобразует равномерное движение поршней во вращательное движение, за счет чего создается силовой импульс для приведения в действие других механизмов двигателя.
2. Клапаны: клапаны регулируют процесс подачи воздуха и выпуска отработавших газов из цилиндров двигателя. Они открываются и закрываются в нужный момент, синхронизируясь с движением поршней.
3. Головка блока цилиндров: головка блока цилиндров обеспечивает герметичность и устройство для размещения клапанов, свечей зажигания и системы впрыска. Она также выполняет роль теплообменника, отводя тепло, образующееся при сгорании топлива, в систему охлаждения.
4. Система впрыска: система впрыска позволяет подавать топливо непосредственно в цилиндры двигателя, обеспечивая точное дозирование и смешение топлива с воздухом. Это позволяет достичь более полного сгорания топлива и повысить эффективность двигателя.
5. Система зажигания: система зажигания обеспечивает создание и подачу искры для возгорания смеси топлива и воздуха в цилиндре двигателя. Она регулирует время зажигания, обеспечивая оптимальную работу двигателя.
6. Система смазки: система смазки обеспечивает смазку подвижных и трения контактающихся деталей двигателя, предотвращая износ и повреждения. Она использует масло, которое подается по масляному каналу к необходимым узлам и деталям.
7. Система охлаждения: система охлаждения поддерживает оптимальную рабочую температуру двигателя, предотвращая его перегрев. Она использует охлаждающую жидкость, которая циркулирует по системе охлаждения, отводя тепло от нагретых деталей двигателя.

Все эти механизмы взаимодействуют между собой, обеспечивая эффективную и надежную работу двигателя УМЗ 42130Н. При правильном функционировании каждого из них достигается максимальная производительность и долговечность двигателя.

Замена накладки на соединителе

Заменить накладку на соединителе довольно просто. При возникновении протечки в первую очередь надо промыть двигатель

После этого важно убедиться в том, что проблема заключается именно в соединителе. Далее, чтобы сделать ремонт 421 двигателя, необходимо приступить непосредственно к осмотру детали

Для этого придется скрутить верхний шкиф. Следующим шагом осматривается бачок устройства. Крышка у модели снимается при помощи ключа.

Винты у двигателя находятся по сторонам. Стоит отметить, что крышку нужно приподнимать очень аккуратно. Накладка при этом не должна провалиться к фильтру. Также надо отметить, что придется придерживать бачок. Накладка должна быть чистой и эластичной. Если видны потемнения, значит ее придется заменить. После проведенной операции крышка ставится на прежнее место. Крепежи накручиваются постепенно. В данном случае надо непрерывно следить за положением накладки. Если она затянута неправильно, значит крышку надо снова отсоединить.
