Где находится датчик холостого хода инжектора ваз 2104?

Замена

На 16 клапанных ДВС без разборки не обойтись. Вам потребуются прочная крестовая отвёртка средних размеров, ключ 13 мм (головка), смазка WD-40, аэрозольный очиститель карбюратора и ветошь. И ещё, между дросселем и впускным коллектором есть прокладка. Из-за длительной эксплуатации она может пребывать в плохом состоянии. Лучше заранее купить новую (30–40 руб.). Процесс замены выглядит так:

1. Установите машину на ручной тормоз.
2. Отсоедините минусовую клемму с АКБ.
3. Снимите защитный экран двигателя (для 1.6).
4. Ослабьте хомуты на трубке отвода картерных газов и гофрированном патрубке.
5. Отсоедините гофру от дроссельного узла.
6. Снимите верхний патрубок вентиляции картера на холостом ходу.
7. Скиньте тросик газа.

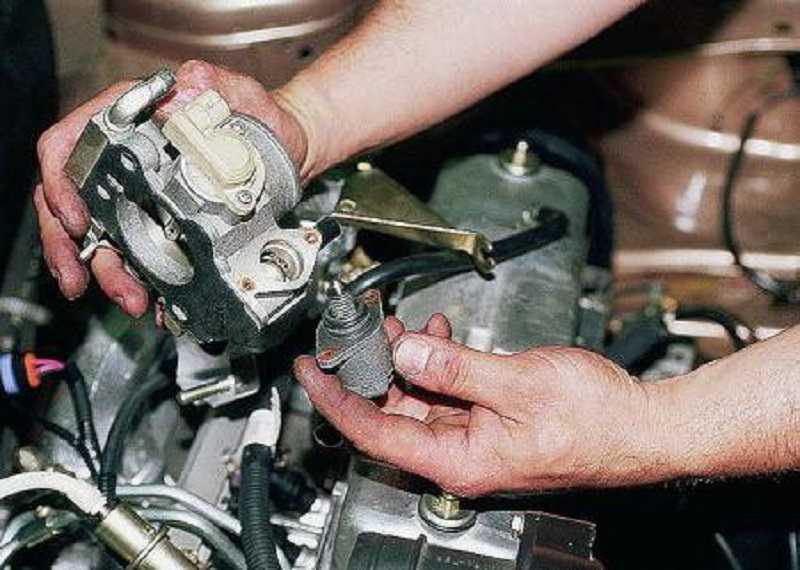

8. Открутите 2 крепёжные гайки ДУ и снимите его со шпилек.
9. Слева, снизу, найдите место расположения РХХ.
10. Отщёлкните от датчика штекер питания.
11. Открутите 2 винта регулятора при помощи крестовой отвёртки.
12. Почистите ДУ от нагара и грязи, используя очиститель карбюратора.
13. Обмажьте резиновое кольцо регулятора машинным маслом.
14. Установите РХХ в дроссельный механизм.
15. Соберите всё в обратной хронологии.

Неисправность инжектора как причина плавающего холостого хода

Существуют и другие причины неисправности. Если падают обороты на ВАЗ-2115 или 2107, может быть неисправен дроссельный узел, и причина может скрываться в дроссельной заслонке. Если у нее затрудненное перемещение, ее нужно снять и прочистить. Датчик, фиксирующий положение инжектора, требует замеров. Нужно узнать напряжение между минусом и контактом ползунка.

Когда на ВАЗ-2107 инжектор закрыт, напряжение в этом случае должно составлять 0,7 В. Когда он открыт — 4 В. Если цифры неверные, датчик подлежит замене. На ВАЗ-2115 инжектор часто является источником неисправности, поэтому дроссельный узел необходимо прочистить.

Когда предыдущие системы в порядке, следует проверить клапан холостого хода электромагнитный. Его ревизия заключается в том, что прежде всего отключается питание и после этого автомобиль заводится. Для проверки провод подносят к отрицательному контакту и к положительному. Должен произойти щелчок. Если при этих действиях щелчка нет, значит, клапан не работает, а из-за этого плавают холостые обороты.

Если щелчок произошел, проверяется система ЭПХХ, которая автоматически выключает подачу топлива в систему холостого хода при оборотах свыше 1200 в минуту, либо когда холостой ход становится принудительным.

Если неисправности в клапане, то его игла абсолютно перекрывает отверстие, из которого подается топливо для системы холостого хода, и тогда двигатель начинает глохнуть.

В автомобиле горит чек, если неисправность находится в свечах зажигания. Их нужно выкрутить, чтобы проверить, нет ли на них нагара или повреждений, так как нередко из-за их неисправности плавают холостые обороты.

Лучше всего их не чистить, а заменить на новые. Из-за того, что уровень топлива в поплавковой камере карбюратора не отрегулирован, свечи могут пострадать.

Если после проверки всех систем проблемы не выявлены, остается только проверить воздушный фильтр — возможно, он — причина плавающего холостого оборота. Бывает, что его достаточно прочистить, чтобы автомобиль начал нормально работать.

Но если все проверено, а скорость на холостых оборотах не радует, придется ехать к профессионалам на станцию техобслуживания, потому что именно на высокоточном оборудовании можно установить, почему плавают холостые обороты ВАЗ-2115, 2114 инжект.

Можно прочистить СХХ и без демонтажа карбюратора с двигателя. Для этого нужно сделать следующее: установить обороты коленчатого вала в пределах 3000 об/м, повернуть клапан на несколько оборотов. После этого погазуйте и крутите рычаг на оси дроссельной заслонки 1-й камеры.

Затем клапан заворачивается обратно. Повторите процедуру пару раз, пока не появятся устойчивые обороты холостого хода. Таким способом увеличивается разрежение в каналах СХХ.

Как можно восстановит работоспособность датчика холостого хода (подробно)

Порядок работ:

• Открутите две крепежные гайки дроссельного узла и отводим его в сторону на 10 мм.
• Затем отсоединяем от ДХХ колодку проводов.
• Наносим на ватную палочку WD-40 и тщательно прочищаем все каналы.
• Далее крестовой отверткой откручиваем два болта, крепящие РХХ. Если здесь нет креплений, придется снимать дроссельный узел.
• Теперь вытащите сам механизм. При наличии на нем масла и черной грязи, кроме чистки РХХ, нужно будет выполнить очистку всей дроссельной заслонки.
• Затем нанесите WD-40 на конусную иглу с пружиной.
• После очистки устройство сушится и монтируется на место.
• Перед установкой проверьте расстояние от корпуса устройства до иглы — оно должно составлять 23 мм.

Особенности для инжектора и карбюратора

Регулятор (датчик) холостых оборотов относится к топливной системе ДВС с распределенным впрыском. Предназначение детали — открывать воздушный патрубок в ресивер при закрытой задвижке дросселя в строго определенных границах.

Конструктивно РХХ на ВАЗ 2107 это электромотор, который состоит из статора, магнитного ротора и подпружиненного штокового механизма с запирающим наконечником. Контролируется датчик ЭБУ, открывая заслонку на определенную площадь.

Для карбюраторных двигателей используется иная схема работы электроклапана. Регулятор устанавливается в карбюратор, в его основе лежит электромагнит с запорной частью. При подаче напряжения с ЭБУ, клапан отдает проход в топливном жиклере.

Диагностика датчика холостого хода

Регулятор установлен на блоке дроссельной заслонки, сразу же под датчиком положения дроссельной заслонки (ДПДЗ). Такое расположение одинаково на всех моделях ВАЗ, начиная от инжекторной классики и заканчивая Грантой и Вестой. Причины для проверки регулятора различны – плавающие холостые обороты, двигатель глохнет на нейтральной передаче или беспричинно резко набирает или сбрасывает обороты, при этом бортовой компьютер не показывает неисправности ДПДЗ. Многие спрашивают, где находится датчик холостого хода, ответ на этот вопрос на схеме ниже.

Проверяют РХХ только на выключенном двигателе. Проверка проводится в четыре этапа:

• Проверка работы двигателя. Необходимо определить, распространяется ли проблема на другие режимы работы двигателя. Оптимальный способ такой проверки – быстрый разгон автомобиля на полигоне или свободном участке дороги без ограничения скорости. Если автомобиль не потерял в динамике, то проблема в РХХ. Если автомобиль стал разгоняться хуже, необходимо проводить комплексную проверку мотора.
• Убедившись, что проблема в РХХ, необходимо проверить цепь питания. Для этого необходимо снять с датчика колодку с проводами. На моторах объемом 1,6 литра для этого придется открутить два болта и отодвинуть блок дроссельной заслонки от ресивера. Включив зажигание, измерьте напряжение сначала на контактах А и В, затем на С и D. Напряжение должно быть свыше 12 вольт. Если напряжения нет, или оно заметно меньше, необходимо проводить серьезную диагностику проводки, для чего желательно обратиться к опытному автоэлектрику.

• Убедившись, что проблема в РХХ, необходимо снять его с двигателя, для чего придется выкрутить два болта. На некоторых моделях ВАЗ РХХ сажают на лак, поэтому придется снять блок дроссельной заслонки (заодно сможете проверить и почистить его) и извлечь из него регулятор. Сняв РХХ, измерьте сопротивление на контактах А и В, затем на С и D. Оно должно равняться 50 — 80 Ом. После этого измерьте сопротивление между А и С, затем В и D. Оно должно быть не меньше 15 мегаом. Если сопротивление не соответствует, желательно заменить регулятор, потому что проблема в катушках электромагнита, который управляет иглой. Также внимательно осмотрите контакты на датчике и колодке. Если есть хоть небольшое подозрение на грязь или окислы, обработайте их средством для очистки контактов (спрей), затем просушите сжатым воздухом.
• Убедившись, что контакты и сопротивление датчика в порядке, приступайте к проверке работоспособности. Вставьте колодку в разъем датчика, включите зажигание и легонько прижмите палец к кончику иглы РХХ. Попросите помощника выключить зажигание. Если датчик исправен, то вы почувствуете укол, а игла выйдет из корпуса не менее чем на 5 мм. Несколько раз включите и выключите зажигание, чтобы убедиться, регулятор полностью вдвигает и выдвигает иглу.

Диагностика датчика

Проверить клапан холостого хода можно самостоятельно. Его неисправности  можно разделить на две части: механические и электрические. Есть несколько методов проверки.

Визуальный осмотр

Для начала необходимо провести визуальный осмотр. Таким образом можно обнаружить дефекты корпуса, износ иглы, образование нагара. В случае образования отложений, почистить можно средством очистки карбюратора. Также рекомендуется почистить весь дроссельный узел, т. к. он в похожем состоянии.

Использование диагностических программ

Работу РХХ можно проверить с помощью диагностического адаптера и специальных программ. Например, можно использовать самый простой адаптер ELM327 и программу OpenDiagMobile.

В меню программы нужно выбрать желаемое положение регулятора ХХ и посмотреть за работой клапана. Лучше выставлять минимум на 20 шагов больше, чем текущее положение.

Проверка проводки

Для этого нам понадобится мультиметр. На заглушенном двигателе снимаем разъём с датчика. Выставляем на измерительном приборе предел измерения 0-20 В постоянного напряжения. Измеряем напряжение на разъеме. В обычном случае должно быть 12 В.

Проверка сопротивления регулятора

Для этого нам понадобится измерить сопротивление между выводами A, B, а также C и D после отсоединения клеммы датчика. Мультиметр переводим в положение измерения сопротивления на пределе 0-200 Ом (Ω).

Нормальным значением является показатель в пределах 50-55 Ом. Сопротивление между A и C, B и D должно быть равно бесконечности.

Проверка с дроссельным узлом

Есть ещё один способ диагностики РХХ. Для этого понадобится снять дроссельный узел со шпилек вместе с датчиком.

При подключении разъема клапана и включении/отключении зажигания можно вживую наблюдать за работой РХХ. Посмотреть как работает игла, не затирает ли где-нибудь, проверить равномерность хода, услышать подозрительные звуки.

Карбюраторный двигатель

На моторах с карбюраторным впрыском найти проблему проще. Здесь более простая схема подключения тахометра.

Силовые провода зажигания

Очень часто пробой одного или нескольких проводов влечет короткое замыкание на массу, а значит перебои в работе мотора. Проверить эти провода можно визуально. Необходимо почистить изоляцию от загрязнения и осмотреть поверхность. Любые потертости, плавления и трещины, укажут на вероятный пробой изоляции.

Проверку на месте можно осуществить следующим образом:

1. Завести мотор.
2. Прикрыть крышку капота.

В темноте легче определить пробой проводки с массой. Буден слышен характерный треск искры и ее можно будет увидеть. Все пробитые провода необходимо заменить. Также причиной могут быть свечные резиновые колпачки

На них тоже стоит обратить внимание и заменить неисправные

Электрическая цепь

Для проверки электрической цепи потребуется демонтировать приборную панель и разъединить штекер, который подключается к тахометру. Далее понадобится мультиметр.

Далее стоит проверить импульсный провод. Для этого необходимо подключить к нему красный щуп мультиметра. Черный щуп подключить к массе автомобиля. Завести двигатель. На холостых оборотах должно появиться значение напряжения равное 12В. При нажатии на педаль газа, значения не должны пропадать. Если данных нет, то проблема кроется в проводе или самой системе зажигания.

Проверка тахометра

Аналогичная проверка проводится с обратной стороной гнезда тахометра. Достаточно прикоснуться к третьей клемме и стрелка должна отреагировать на касание. Если стрелка тахометра не показала реакции, это указывает на неисправность платы устройства.

Зажигание

В системе зажигания, может выйти из строя конденсатор. Для его проверки необходимо включить в цепь между конденсатором и катушкой обычную контрольную лампу на 9В. После необходимо завести двигатель.

Если лампа горит, значит элемент исправен. Если не горит или моргает, конденсатор нужно поменять.

Контактор

На карбюраторных двигателях, в контакторе зажигания находится:

1. Подвижный электрический контакт. Он может выйти из строя, если нарушена целостность контакта или он загрязнен. Если чистка и регулировка не помогла, контакт нужно заменить на новый.
2. Есть контактный бегунок, который вращаясь передает напряжение на контакты крышки. Все 4 контакта крышки и 1-й контакт бегунка необходимо очистить от грязи и добиться ровной поверхности.

Все эти этапы касаются непосредственно электрической схемы тахометра. Прыгать стрелка тахометра ВАЗ-2107 может по причине плохой подачи топлива. Для устранения неисправности придется почистить и отрегулировать систему впрыска.

Диагностика работы датчика холостого хода, как сделать диагностику своими руками?

Для проверки ДХХ на исправность находим сам механизм и вытаскиваем из него колодку с проводами. Если на вашем авто установлен 1.6-литровый ВАЗовский мотор, предварительно откручиваем два крепежных компонента дроссельного узла и смещаем его на 10 мм от торца ресивера.

Затем проведите цепь датчика и посмотрите, подходит ли напряжение к нему. Для этого применяется обычный вольтметр. Для определения напряжения подключите минусовую клемму к массе и подсоедините к колодке проводов выводы «A» и «D» (чаще всего они обозначены на колодке). Далее включите зажигание и посмотрите показания вольтметра. Если признаки подачи тока вообще отсутствуют, значит неисправна вся цепь или ЭБУ. Если же напряжение на шкале менее 12 В, скорее всего, у вас разряжена АКБ.

Если вольтметр показывает напряжение 12 В и больше, продолжаем эксперимент. Выключите зажигание и проверьте сам ДХХ. Клеммы тестера подсоедините к выводам A, B, C, D. Общее сопротивление при этом должно колебаться в пределах 50-55 Ом. Затем измерьте сопротивление попарно. Если РХХ нормально функционирует, устройство покажет бесконечное сопротивление. Если датчик выдает другие показания, то он неисправен и нуждается в замене. Если же значения соответствуют норме, скорее всего, проблема заключается в свечах либо прочих компонентах автомобиля.

Как определить неисправность РХХ?

Симптомы сломанного регулятора практически во всем аналогичны с признаками поломки дроссельной заслонки. Ввиду того, что эти два элемента находятся в непосредственной близи, рационально провести их одновременную диагностику.

Основными сигналами о наличии неисправности в этом узле являются:

• нестабильность оборотов, отчетливая ощутимость перепадов мощности;
• заметная вибрация кузова на холостых оборотах, создаваемая нестабильной работой мотора;
• слабый отклик или отсутствие его на выжатую педаль газа;
• деактивация двигателя на нейтральной передаче или при переключении скоростей;
• снижение оборотов при подключении дополнительных энергопотребителей — кондера, фар, медиасистемы и т.д.;
• затрудненный запуск мотора, особенно в холодное время года.

Присутствие данных моментов может быть последствиями забитой или изношенной иглы, загрязненном штоке, или обрыве провода. Так как ЭБУ не способно считывать изменения пропускного сечения РХХ, малейшая неисправность почти мгновенно проявит себя, сказавшись на работе движка. Как правило, подвисание числа оборотов, плавание, тяжелый запуск авто не считываются ЭБУ как ошибки.

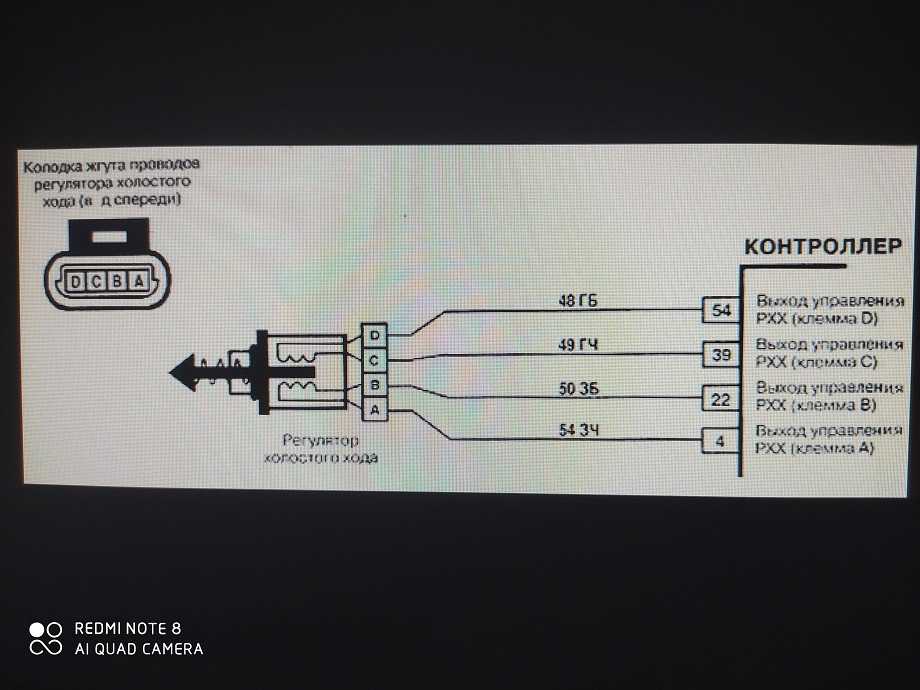

Проверка электрической цепи РХХ.

Что можно самостоятельно сделать при проверке электрической цепи регулятора холостого хода ВАЗ 2107? Замер напряжения на колодке подключения к блоку управления и замер сопротивления обмоток электродвигателя регулятора. Для измерения нужно иметь тестер. Порядок диагностики приводится ниже:

1. Отсоединить колодку со жгутом проводов от регулятора. Он находится на дроссельном узле.
2. Включить зажигание.

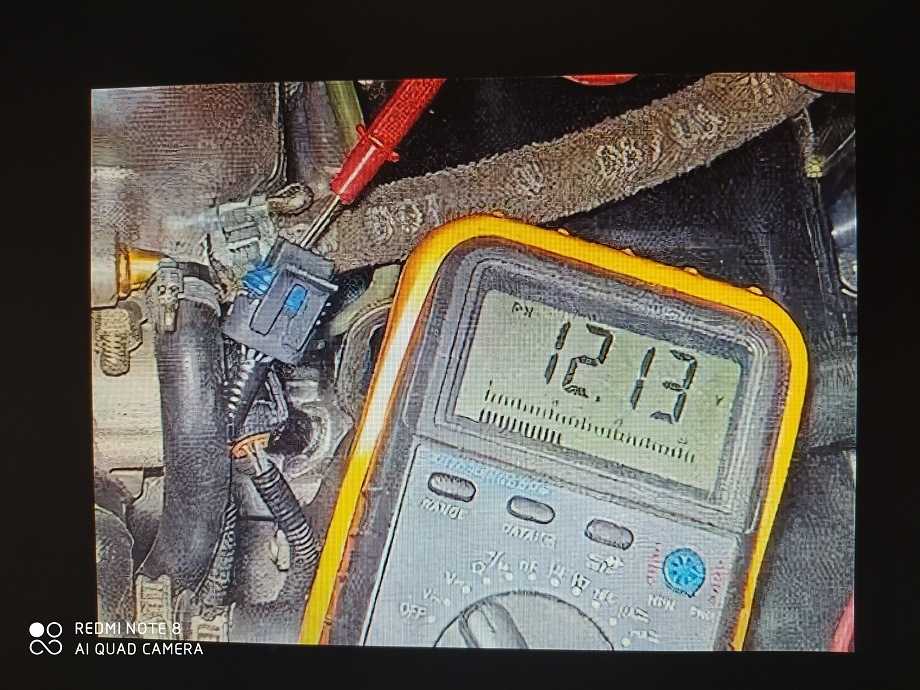

3. Тестер настроить в режим измерения напряжения в диапазоне от 0 до 20 вольт.
4. Щуп от тестера со знаком «минус» подсоединить к массе автомобиля.
5. Щуп от тестера со знаком «плюс» по очереди подсоединить к выводам «А» и «D» на колодке жгута. Напряжение между массой и выводами должно соответствовать 12 вольт. Если нет напряжения, возможно, не исправлен контроллер.
6. Далее тестер перевести в положение измерения сопротивлений. Измерить сопротивление первой обмотки между клеммами «А» и «В». Измерить сопротивление второй обмотки между клеммами «С» и «D». На обеих обмотках должно быть по 52 Ом. В других вариациях измерений между клеммами прибор должен показывать обрыв цепи. Если тестер показывает обратное, то электромотор неисправен.

Нарушение работы РХХ.

Электромотор не единственный узел в регуляторе, который может сломаться, есть ряд других поломок:

• окисление контактов разъемов, обрыв проводов;
• загрязнение штока, препятствующее движению;
• порвалось уплотнительное кольцо;
• износ резьбы винта на штоке.

Из вышеперечисленных поломок самая распространенная — это загрязнение штока. Если в процессе эксплуатации длительное время не проводился технический уход дроссельного узла, возможен нагар на штоке регулятора. Для удаления грязи, нужно снять РХХ и промыть ацетоном.

Периодически нужно чистить шток. Иначе увеличивается нагрузка, которая может вывести из строя ЭБУ. Тогда придется обращаться к специалистам СТО.

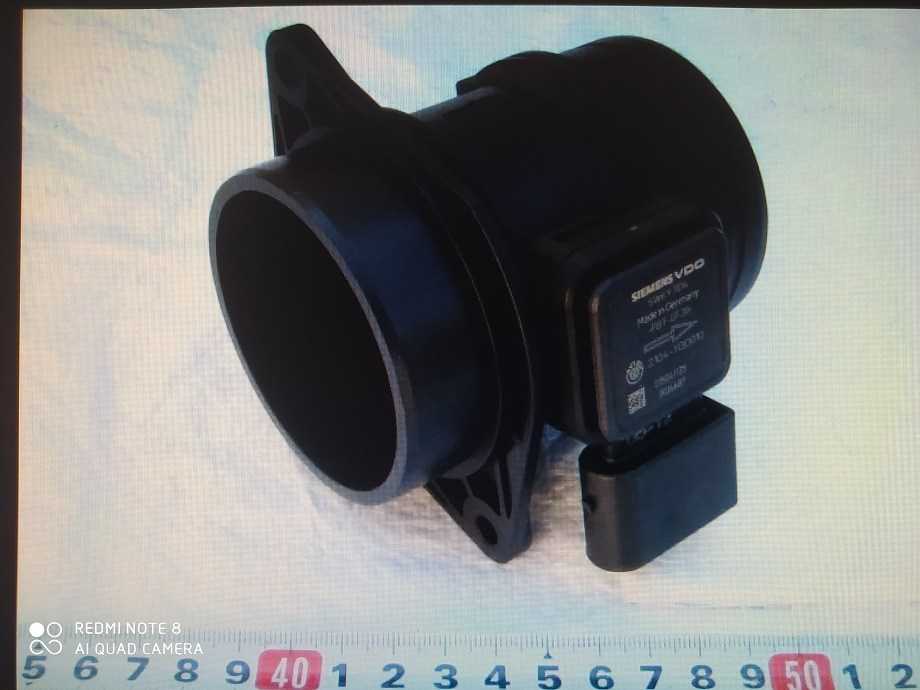

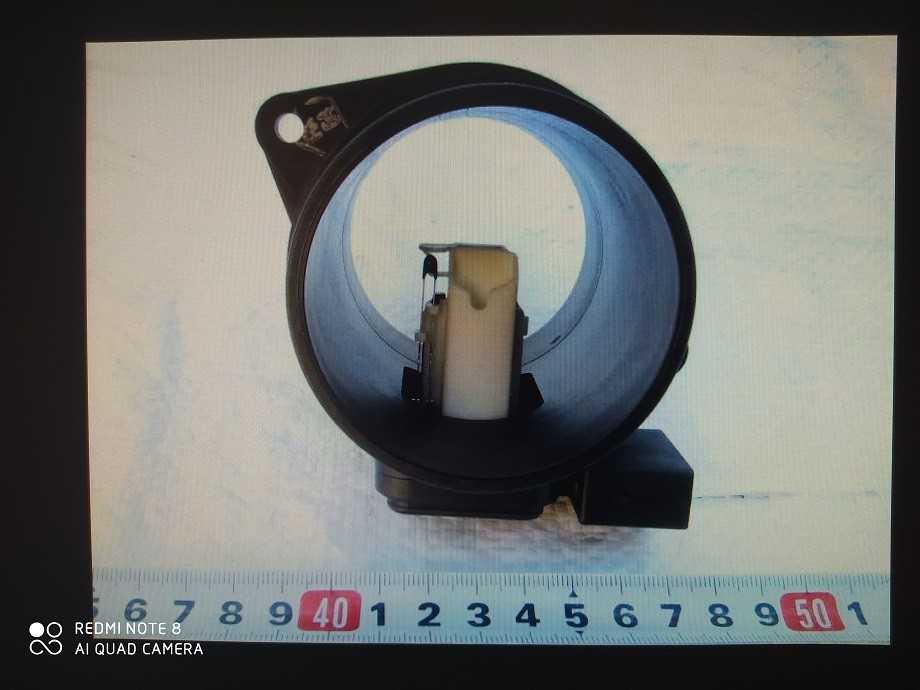

Неполадки в ДМРВ – датчике массового расхода воздуха.

ДМРВ находится в воздуховоде между дроссельной заслонкой и фильтром очистки атмосферного воздуха. Он показывает объем поступающего воздуха из атмосферы во всасывающий коллектор. По этим данным блок управления рассчитывает количество горючего, необходимого для текущего режима работы ДВС.

При неисправности датчика, на панели горит лампа «Проверьте двигатель». Параллельно с этим возможен ряд признаков поломки:

1. Расход горючего увеличен.
2. Обороты холостого хода увеличены.
3. Нарушается динамика автомобиля из-за снижения мощности.
4. Невозможно запустить ДВС, даже на «горячую».
5. Обороты меняются при любом положении дросселя, даже под нагрузкой двигателя.

Такие датчики  не ремонтируются, а меняются. Поэтому необходимо убедиться точно, что причина в нем. Часто причиной может быть загрязнение платиновой нити внутри прибора, ее можно почистить. Или причина подсоса воздуха через поврежденный воздуховод.

Подсос воздуха через трещины в шлангах и уплотнениях.

Много есть мест, откуда лишний воздух может попасть во всасывающий коллектор, минуя ДМРВ. Горючая смесь обедняется, обороты уменьшаются, мощность падает. ЭБУ пытается исправить эти ошибки. Происходит сбой в системе, частота оборотов и «тяга» не соответствуют заданным параметрам. На панели аварийная лампочка «Проверьте двигатель» не горит. Из этого вывод: датчики работают, а ДВС где-то подсасывает воздух.

Есть несколько мест подсоса воздуха, куда стоит обратить внимание, это:

• коллектор со своими прокладками, всевозможные стыки, прокладки под оборудованием, прикрепленным к коллектору;
• вакуумный усилитель тормозной системы и его шланги:
• блок дроссельной заслонки;
• вакуумные патрубки.

После устранения этих недостатков силовой агрегат будет работать в нормальном режиме.

Другие причины.

Автомобиль — сложная инженерная конструкция. В процессе эксплуатации износу подвергаются его агрегаты, узлы, системы, блоки. И описать все сочетания поломок невозможно.

Вот некоторые причины неправильной работы ДВС:

1. Система зажигания с множеством своих «болячек».
2. Форсунки, требующие профессионального ухода.
3. Бензин низкого качества.
4. Наличие воды в топливном баке.
5. Топливные и воздушные фильтры засорены.
6. Другое.

В каждом случае необходимо разбираться, выявлять причину и следствие. Если не получается самостоятельно, следует обратиться к специалистам СТО.

В этой статье, «Почему плавают обороты холостого хода на инжекторном двигателе ВАЗ 2107», упор сделан на поломку Регулятора ХХ. Если он сломан, то практически не ремонтируется. Лучше поменять. Самостоятельно это не сложно, имея новый РХХ и минимум инструментов.

Виды и конструкции РХХ

Внешний вид датчика напоминает электрический двигатель, имеющий коническую иглу. Регулятор ответственен за подачу нужного количества воздуха в обход дроссельной заслонки на холостом ходу.

Существуют несколько разновидностей подобных датчиков:

1. На основе соленоида. Это наиболее простой вариант устройства. При подаче напряжения на обмотки прибора срабатывает сердечник и помещается в специальное гнездо для сокращения диаметра проходного канала. В результате становится меньше объём подачи воздуха. Данный регулятор стоит дёшево из-за простоты конструкции. Работает этот прибор только в закрытом либо открытом положении.
2. Шаговый. В него входят обмотки и кольцевой магнит. Вращение основного ротора происходит благодаря шаговой подачи напряжения на все элементы конструкции под воздействием электромагнитной силы. Открытие воздушного протока регулируется исполняющим механизмом в зависимости от того, где расположен ротор.
3. Роторный. Подача воздуха регулируется поочерёдными частотными импульсами. Конструкция датчика похожа на соленоидную PXX. Главную роль в конструкции играет ротор.

Роль устройства

На инжекторных двигателях, которые устанавливаются на ВАЗ 2110, регулятор ХХ служит для контроля за стабильной работой силового агрегата. Вряд ли вас приятно удивит ситуация, при которой начнут плавать обороты на холостом ходу, то и дело автомобиль будет глохнуть.

Некоторые не знают про еще одну очень важную роль датчика холостого хода — прогрев силового агрегата в случае пониженной температуры воздуха.

Принято считать, что при наличии инжектора, прогревать двигатель нет необходимости. Мнение ошибочное. Не перенапрягайте двигатель, а сперва дайте ему некоторое время поработать без повышенных оборотов. Это положительно скажется на надежности и сроке службы мотора.

Расположение

Внешне РХХ выглядит достаточно просто. Он представляет собой с виду небольшой электродвигатель. В его конструкцию включены три детали:

• Шаговый электродвигатель;
• Пружина;
• Шток с иглой на конце.

А располагается искомый регулятор возле механизма, который отвечает за изменение положения дроссельной заслонки. Сложной системы крепления не предусмотрено. Для демонтажа нужно просто демонтировать крепежные болты.

Как он работает

Функция РХХ заключается в регулировании количества подаваемого топлива. Он может сообщить о необходимости увеличить или уменьшить количество. Важный нюанс заключается в том, что выполняет датчик свои функции непосредственно при включении холостых оборотов.

Само действие увеличения или уменьшения происходит за счет выдвигания или втягивания иглы на конце штока. Игла отвечает за перекрытие ил открытие в необходимой степени специального канала.

Учимся отличать подделку от оригинала

Сегодня многие жалуются на обильное количество контрафактной продукции на рынке автозапчастей.

Если говорить конкретно про регулятор ХХ для ВАЗ 2110, то есть несколько ключевых признаков, по которым подделку можно отличить от оригинала. Ориентируйтесь на эти данные, чтобы не установить случайно на свой автомобиль устройство сомнительного качества и происхождения.

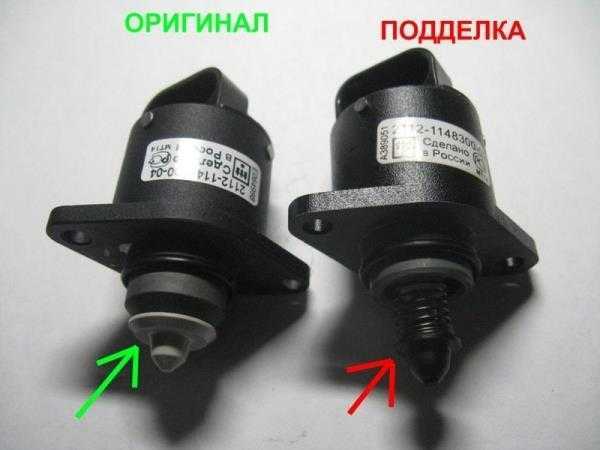

Подделка и оригинал

На подделках черный корпус, выполненный из металла, короче на 1 миллиметр по сравнению с настоящей деталью.

На трех белых заклепках на корпусе в случае с подделкой отсутствуют шляпки. В оригинале они должны присутствовать. А диаметр шляпок составляет 3 миллиметра.

На подделках пружина выполнена в белом цвете и обладает более частой навивкой

В оригинале навивка реже, а сама пружина черная.

Обратите внимание на резиновое кольцо регулятора. На подделках оно черное и тонкое, а в случае с настоящей деталью заметен красноватый оттенок. Плюс толщина больше

Плюс толщина больше.

Присмотритесь к наконечнику. В подделках он более темный по сравнению с оригинальной запчастью.

На упаковке контрафакта отсутствуют отметки, внешне коробки заметно отличаются.

На оригинальном желтом стикере, расположенном на корпусе, должна присутствовать внешняя рамка. Изготовители подделок про нее, видимо, забыли.

Разница в коробках

Как заменить датчик холостого хода своими руками (пошагово)

Порядок работ:

1. В первую очередь обесточьте бортовую систему автомобиля, для чего снимите с АКБ минусовую клемму.
2. Затем отсоедините колодку с проводами, которые идут к датчику от дроссельного патрубка. Для этого нажмите пальцем на пластмассовую защелку-фиксатор.
3. Теперь выкрутите два болта крепления и снимите с патрубка датчик. Иногда здесь могут возникать проблемы — винт, расположенный возле ресивера, может выпасть во время выкручивания. Во избежание этого, желательно извлечь сначала левый крепежный механизм, а затем откручивать правый.
4. Теперь следует немного потянуть на себя датчик и выкрутить правый винт. Такая последовательность позволит не растерять элементы крепления и значительно ускорить процесс снятия.
5. Когда старый датчик демонтирован, установите на его место новый. В целом установка РХХ выполняется аналогично демонтажу, только в обратной последовательности. Специалисты рекомендуют перед работой нанести на уплотнительное кольцо несколько капель двигательного масла.
6. Последний этап — калибровка РХХ. На отечественных авто данная процедура автоматизирована, поэтому вам нужно только надеть минусовую клемму и включить зажигание на несколько секунд, после чего снова выключить его. На этом калибровка РХХ успешно завершена. Транспортное средство полностью готово к эксплуатации.

Признаки неисправности датчика холостого хода

О неисправностях РХХ могут говорить такие симптомы:

• «Плавают» обороты мотора на ХХ.
• При прогреве авто обороты двигателя не увеличиваются.
• Плохой запуск силового агрегата даже при нажатии газовой педали.
• Внезапная остановка работы мотора на нейтральной передаче.
• Падение оборотов двигателя после включения энергопотребителей: магнитолы, печки, кондиционера или фар.

Отметим, что такие признаки могут спровоцировать и другие устройства, которые связаны с подачей топлива (например, топливный фильтр или свечи). Поэтому перед заменой датчика ХХ сделайте диагностику исправности ряда других важных деталей. Лишь убедившись в поломке РХХ можно приступать к замене датчика.

Назначение и принцип действия

Тахометр предназначается для считывания показаний об оборотах силового агрегата за единицу времени. Система считывания оборотов работает по простому принципу. В ее основе импульсный датчик, который подключен к катушке зажигания. У карбюраторного и инжекторного двигателя, этот датчик расположен одинаково, на корпусе контактора. Двигатель автомобиля ВАЗ-2107 имеет 4 цилиндра. Отсюда следует, что за один оборот контактного бегунка, выдается 4 импульса. Это количество передается на тахометр. Двигатель при холостых оборотах выдает около 800 оборотов в минуту, значит 800 коротких импульсов. Чем выше количество оборотов, тем больше импульсов передается на табло.

Подключение тахометра двух типов силовых агрегатов отличается. На карбюраторных силовых агрегатах, тахометр подключен напрямую к контактору и тахометру. Печатная плата получает данные и двигает стрелку прибора. Инжекторные двигатели имеют бортовой компьютер, а значит все импульсы попадают сначала в него, обрабатываются и перенаправляются приборной панеле. Также в этой системе задействованы датчики скорости, холостого хода, детонации. Выход из строя любого из них, сказывается на общей работе мотора.

Инжекторный двигатель

На инжекторных двигателях за распределение искры зажигания отвечает датчик Холла. Этот датчик влияет на сгорание топлива. Если он неисправен, возникает прыгающий эффект стрелки тахометра. Проверить устройство можно мультиметром. Для этого необходимо:

На исправную работу датчика Холла укажет напряжение в 0,4-12 вольт, в зависимости от выставленных оборотов. Если напряжения нет, датчик признается негодным. Он не подлежит ремонту, придется менять полностью.

Впрыск

Часто не работает тахометр на ВАЗ-2107 с инжекторным двигателем, по причине неисправной системы впрыска топлива. Устранить неисправность можно чисткой форсунок. Это лучше делать в специализированном месте, где смогут провести проверку каждого элемента.

Система газораспределения

За работу газораспределения отвечает ремень ГРМ. Его слабое натяжение может стать причиной неровных оборотов агрегата. Для устранения проблемы придется натянуть ремень или полностью заменить его.

Электрическая часть системы подсчета оборотов двигателя инжекторных проверяется также, как и на карбюраторных двигателях.

Замена

Диагностика, чистка и замена дхх проводится после демонтажа блока дросселя с авто.

С демонтированного узла аккуратно вынимается датчик, и проводится его осмотр. Для проверки работоспособности дхх используют тестер, переведенный в режим омметра. Порядок диагностики по шагам:

• Установить на тестере измерительный диапазон 0-200 Ом.
• Присоединить щупы к выводам, сначала на «А» и «В», затем «С» и «Д». Рабочий элемент покажет значение в границах 50-53 Ом.
• Провести замер между противоположными парами: «А» и «С», затем «В» и «Д». На исправном агрегате показания прибора должны стремиться к бесконечности.

Если электропараметры в норме, проводится замер штока — длина вылета не должна превышать 22 мм.

Если наблюдается заклинивание штока, его размер увеличен, нет оптимальных показателей мультиметра, деталь меняют. Ремонтировать датчик не целесообразно.

Замена

Для работы вам потребуется:

• Новый регулятор, подходящий для вашего ВАЗ 2114;
• Ветошь;
• Крестовая отвертка;
• Ключ на 13 миллиметров;
• Очиститель для карбюраторов;

https://youtube.com/watch?v=n_LxWHJEeo0

Имея в наличии необходимые инструменты и материалы, можно приступать к работе.

1. Поставьте автомобиль на ровную площадку, включите ручник.
2. Поднимите капот и прочно его зафиксируйте, дабы избежать ненужных травм.
3. Отключите минусовую клемму от аккумулятора. РХХ — это электроприбор, потому это мероприятие обязательное.
4. Снимите защитный кожух с силового агрегата.
5. Немного ослабьте хомут, чтобы отсоединить резиновую трубку от патрубка воздушного фильтра. Это нужно для того, чтобы трубка не мешала.
6. Демонтируйте хомут, который удерживает патрубок воздушного фильтра. Гофра отсоединяется и отодвигается немного в сторону.
7. Крепежный винт троса, идущего от педали газа к заслонке (дроссельной) нужно немного ослабить.
8. Ветошью удаляется вся грязь возле, и на самом дроссельном узле.
9. Крепежную гайку дроссельного узла, а также крепежные винты РХХ обработайте с помощью всемогущего средства WD40. Это позволит легче выполнить демонтаж.
10. Снимите полностью дроссельный узел. Для этого откручиваются две гайки с помощью ключа на 13 миллиметров.
11. Снимите разъем датчика с клемм.
12. При наличии грязи на местах соприкосновения ДХХ и дроссельного узла, обязательно удалите ее ветошью.
13. Отверткой открутите два крепежа, с помощью которых соединяются дроссельный узел и наш искомый датчик.
14. Достаньте из крепежного гнезда регулятор.
15. Промойте с помощью карбюраторного очистителя весь дроссельный узел.
16. Установите новый регулятор в аналогичном положении, как стоял только что демонтированный ДХХ.
17. Моторным маслом обработайте новую резиновую прокладку, которая должна идти в комплекте с РХХ.
18. Верните на место два винта и убедитесь, что регулятор плотно прилегает к корпусу дроссельного узла.
19. Верните ДУ на место и проверьте, насколько прочно зафиксированы гайки.
20. Подключите разъем на клеммы устройства.
21. Установите на место тросик, патрубки и трубки. Затяните как следует все хомуты.
22. Поставьте обратно защитный кожух двигателя.

Процедура замены

После сборки остается очень важный этап — калибровка нового РХХ. Для этого нужно подключить аккумулятор, и включить зажигание. Достаточно 10 секунд. За это время электронный блок управления самостоятельно выполнит калибровку.

Все, новый регулятор готов к работе. Чтобы не возникало проблем с заменой, посмотрите обучающее видео.

Ремонт

Не всегда есть возможность или даже желание тратить деньги на покупку нового устройства. Вне зависимости от причин, проблему вышедшего или плохо функционирующего датчика холостого хода вполне можно попытаться решить методом ремонта.

1. Попробуйте промыть старый датчик.
2. Для этого его следует демонтировать и тщательно очистить все контакты с помощью ватной палочки, вымоченной в карбюраторном очистителе.
3. Далее очистителем обильно обрабатывается шток, игла и пружина.
4. Зубной щеткой легко можно зачистить смазанные карбюраторным очистителем участки.
5. Повторно промойте устройство, а затем верните его на место.
6. Не редко подобные мероприятия позволяли достичь отличного результата, холостые обороты вновь начинали работать как раньше.

Но это наиболее простой вариант ремонта, рассчитывать на который не всегда стоит. Есть более сложный, но при этом более эффективный вариант самостоятельного ремонта вышедшего из строя регулятора холостого хода:

Демонтируйте датчик, очистите его внешние элементы, как указано в предыдущем способе ремонта;
Извлеките три шпильки, фиксирующие корпус датчика;
Максимально аккуратно демонтируйте корпус регулятора

Действительно медленно и осторожно, чтобы не повредить контакты;
После демонтажа вы можете обнаружить наличие обрыва припоя. В данной ситуации провод припаивается на место, а место пайки обрабатывается специальным антикоррозийным лаком;
При наличии в корпусе регулятора зазоров, они устраняются с помощью герметика

Так через клапан не будет подсасываться воздух.

Если при разборке устройства обнаружились проблемы на обмотке или же износилась игла, ремонт не поможет. Придется менять РХХ полностью.

Вопрос неисправности регулятора холостого хода достаточно распространен в случае с ВАЗ 2114. Этот элемент нельзя назвать слабым местом автомобиля, однако сталкиваться с подобной поломкой не хочется никому. Как, впрочем, и с любой другой неисправностью. Но куда от них денешься?!

 Загрузка …
