Гбо: признаки неисправности системы

Утечка газа из редуктора

Проблема утечки газа может возникнуть по различным причинам: износ уплотнительных кольцевых прокладок, повреждение корпуса редуктора, неплотное закрепление болтов, засорение системы или обрыв шлангов. В любом случае, утечка газа требует немедленного устранения, так как это может повлечь за собой опасные последствия.

Для определения утечки газа необходимо произвести визуальный осмотр редуктора и системы ГБО. Необходимо проверить состояние уплотнительных кольцевых прокладок и корпуса редуктора на наличие повреждений. Также следует проверить закрепление болтов и шлангов, убедившись, что они плотно прилегают и не имеют видимых дефектов.

После осмотра рекомендуется провести тест на герметичность системы. Для этого необходимо запустить двигатель на ГБО и закрыть впускной клапан-диффузор. Затем следует измерить падение давления в системе ГБО в течение определенного времени с помощью манометра. Если давление падает слишком быстро или падение превышает допустимые пределы, это свидетельствует о наличии утечки газа.

При обнаружении утечки газа необходимо немедленно принимать меры по устранению проблемы. В большинстве случаев требуется замена поврежденных уплотнительных прокладок, корпуса редуктора или исправление проблемы с закреплением болтов или шлангов. В случае необходимости, следует проконсультироваться с профессионалами по устранению неисправностей ГБО 4 поколения.

В любом случае, утечка газа из редуктора ГБО 4 поколения является серьезной неисправностью, требующей оперативного устранения. При ее обнаружении не рекомендуется откладывать ремонт, так как это может привести к опасным последствиям и повышенному расходу газа.

Неисправности

Другой случай при котором требуется диагностика это поломки и сбои в работе. В таком случае очень часто диагностика с помощью сканера не помогает. Ошибки говорят, только о бедной или богатой смеси. Но истинную причину не раскрывают. В таком случае придется часть диагностических работ проводить вручную.

Часто обороты на ДВС (двигателе внутреннего сгорания) оборудованного газобаллонным оборудованием начинают плавать. Причин нестабильной работы всего две:

Нет искры;
Нет топлива.

С первой причиной разобраться достаточно просто. Для этого достаточно провести обычные работы по проверке зажигания. Поиск неисправности в ГБО может продлиться достаточно долго. Проще всего подключиться к ЭБУ. Но это не всегда возможно. Поэтому следует по очереди пережать шланги, идущие от врезки и подключенные к форсункам. Если после зажатия двигатель стал троить, то форсунка работает. Желательно проверить наличие сигнала-импульса к ЭБУ. Причина может быть и в этом. Основной причиной является отказ форсунки или подсос воздуха.

Внимательно посмотрите на давление. Если оно в системе падает при резком увеличении оборотов, то следует заменить редуктор. При недостатке антифриза в системе охлаждения, возможен перегрев редуктора, что также приведет к нестабильной работе двигателя.

Иногда увеличивается расход топлива. Это неприятная ситуация. В первую очередь нужно проверить работу системы зажигания, правильность накачки шин и прочие факторы, влияющие на расход топлива. Если там все в порядке, производим диагностику ГБО.

Сначала проверяем работу системы с помощью оборудования. Возможно, так получится сразу, установить причину неисправности. После этого по очереди проверяют:

Компрессию в цилиндрах. Это является частой причиной увеличения расхода топлива;
Регулировку газового редуктора;
Неисправность форсунок, возможно, их следует настроить.

Любая из этих причин может приводить к большому расходу топлива. Проверять все эти узлы придется по одному. В некоторых случаях о неисправности могут говорить дополнительные признаки: низкая компрессия обычно вызывает включение чека двигателя на приборной панели. О проблемах с редуктором обычно говорит понижение или повышение давления в системе. Правильность работы форсунок определяют методом описанным выше.

Газовое оборудование Ловато

Большинство отечественных автомобилистов выбирают ГБО марки Ловато, так как оно относится к четвертому поколению. Также данное оборудование советуют устанавливать мастера автосервиса, так как для установки не требуется особых знаний, потому как настройка ГБО Ловато ведется по упрощенной системе.

Немаловажно, что фирма-изготовитель дает гарантию на свои комплектующие сроком 3 года. Этого времени вполне хватает на километраж в пределах 300 тысяч километров

Данный показатель является одним из самых высоких среди ГБО 4 поколения. По усредненным данным этого хватает на 5 лет. Если сравнивать с аналогичными компаниями в данной сфере, то их показатель намного меньше.

Однако, несмотря на высокие показали, водителю следует помнить, что необходимо своевременно проводить диагностику ГБО 4 поколения Ловато. Потому как это поможет не только выявить неисправности, но в большей степени от этого зависит безопасность эксплуатации транспортного средства. Многие мастера заявляют о том, что периодически необходимо делать настройку блока управления на ГБО Ловато.

Ловато ГБО необходимо устанавливать только в специализированных автосервисах, так как некачественная установка может привести к неисправности, и система не сможет нормально функционировать. В том случае, если установка выполнена правильно, то система оповещает сигналом «чикен енгин».

Многие водители отмечают, что после перехода на газ мощность мотора сильно снижается. Однако эта проблема очевидна, ведь при сгорании газ имеет температуру выше, чем жидкое топливо. Но эта проблема была решена на оборудовании 4 поколения – на данный момент газ поступает в систему двигателя тем же способом, что и бензин. Поэтому снижение мощности составляет всего около 2 %. Так, на мощность автотранспортного средства влияет качество заправляемого топлива.

Вам будет интересно >> Как подобрать газовые форсунки 4 поколения

Источник

ГБО 4-е поколение

Двигатель неустойчиво работает на холостом ходу

— Неисправны газовые форсунки; — Неисправна система зажигания; — Не корректная регулировка системы впрыска газа; — Не исправен лямбда зонд; — Понижена компрессия в двигателе; — Не исправен газораспределительный механизм двигателя; — Нарушена регулировка тепловых зазоров клапанов ГРМ.

Двигатель не развивает полной мощности

— Неисправны газовые форсунки; — Пониженное давление газа в редукторе; — Не корректная регулировка системы впрыска газа; — Не исправен лямбда зонд; — Плохой обогрев редуктора охлаждающей жидкостью; — Засорен фильтр газа; — Засорены газовые магистрали; — Засорен фильтр тонкой очистки газа

Двигатель не переходит на питание газом после достижения температуры «перехода», обозначенной программно

— Неисправен датчик температуры редуктора; — Нет сигнала оборотов двигателя (тахометра), — Не исправен датчик температуры газа; — Не исправен датчик давления газа; — Не обогревается редуктор (завоздушена система обогрева редуктора); — Напряжение аккумуляторной батареи ниже 9 вольт

Повышенный расход газа

— Засорен воздушный фильтр; — Неисправна система зажигания; — Нарушена регулировка редуктора; — Понижена компрессия в двигателе; — Не исправен редуктор; — Плохой обогрев редуктора охлаждающей жидкостью; — Не исправны газовые форсунки; — Не исправен лямбда зонд; — Нарушена регулировка системы впрыска газа; — Повышенное давление редуктора; — Не корректно подобранные калибровочные штуцера форсунок.

Провал при резком открытии дроссельной заслонки

— Не корректно подобранные калибровочные штуцера форсунок; — Низкое давление газа в редукторе; — Засорен фильтр газа; — Засорены газовые магистрали; — Засорен фильтр тонкой очистки газа; — Не исправны газовые форсунки; — Неисправна система зажигания; — Понижена компрессия в двигателе; — Не исправен газораспределительный механизм двигателя; — Нарушена регулировка тепловых зазоров клапанов ГРМ.

Система впрыска газа самопроизвольно возвращается на питание бензином

Современное газовое оборудование, если подобрано и установлено надлежащим образом, как правило, претензий не вызывает. Опытные монтажники даже могут похвастаться тем, что успешно внедряют ГБО в автомобили, которые теоретически для газа не подходят. Тогда откуда могут взяться проблемы?

Дело в том, что даже самая лучшая установка после нескольких лет работы изнашивается, а адаптация автомобиля для работы на газе, из-за своей сложности и необходимости серьезного вмешательства в оборудование, порождает высокие риски ошибок при монтаже. Именно сочетание этих двух факторов и приводит к тому, что эксплуатация автомобилей на газе оказывается не такой беззаботной, как кажется. Неправильно работающее оборудование не только раздражает водителя, но и приводит к преждевременному износу двигателя и его навесного оборудования. При появлении проблем, тянуть с ремонтом не стоит.

Типичные ошибки монтажа чаще всего проявляются в течение первого месяца после установки ГБО (LPG). Симптомами послужат: проблемы с заправкой газом (клапан слишком рано закрывается), неправильные показания уровня газа, аномалии в работе системы охлаждения и отопления, загорание индикатора « Check », падение мощности, автоматический переход на бензин при наличии приличного запаса газа. Однако, некоторые проблемы могут появиться лишь спустя несколько лет. Тогда придется иметь дело с износом топливных форсунок, датчика давления и редуктора давления.

Основные причины неисправностей

Чуть ниже мы выделим основные причины неисправности гбо 4 поколения, которые встречаются довольно часто, но в первую очередь, прежде чем искать причины именно в газовой установке, следует убедиться, что на бензине автомобиль работает стабильно.

Причины нестабильной работы ГБО не всегда связаны с газом, для начала обратите внимание на такие узлы автомобиля как свечи зажигания и провода высокого напряжения. Довольно часто эти элементы влияют на не корректную работу и приводят к тому, что автомобиль, оснащенный гбо 4 поколения, глохнет или теряет мощность

Плавают обороты двигателя на ГБО

Выделяют несколько причин почему двигатель при работе на гбо не держит холостые обороты:

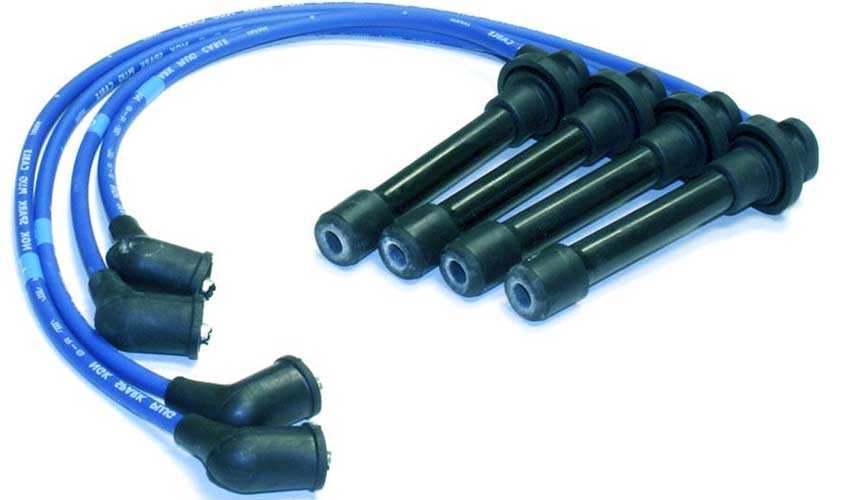

Первым делам нужно исключить электрическую составляющую (свечи зажигания и высоковольтные провода);
Если Вы не меняли газовые фильтры более 10 000 км, следует произвести их замену.

Обратите внимание на статью: Замена газовых фильтров на ГБО 4 поколения своими руками. В статье подробно описана пошаговая процедура замены фильтров с фото и видео материалами

Третья причина может крыться в износе, загрязнении, не правильной калибровке или вовсе не верно подобранных форсунках.
Причиной может быть и износ самого редуктора-испарителя.

Потеря мощности двигателя при работе на ГБО

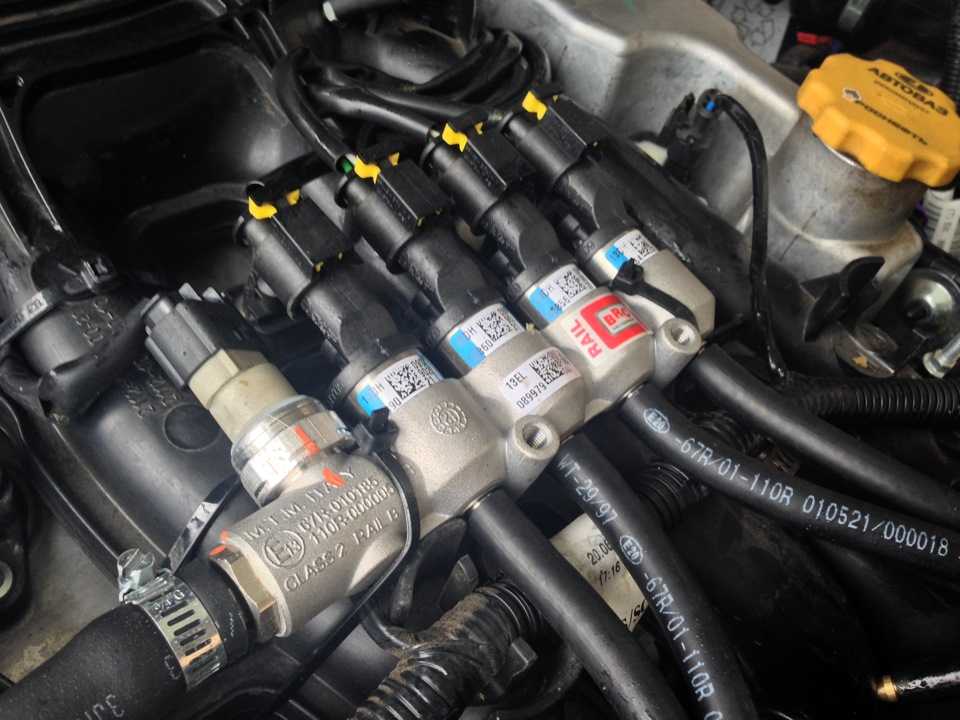

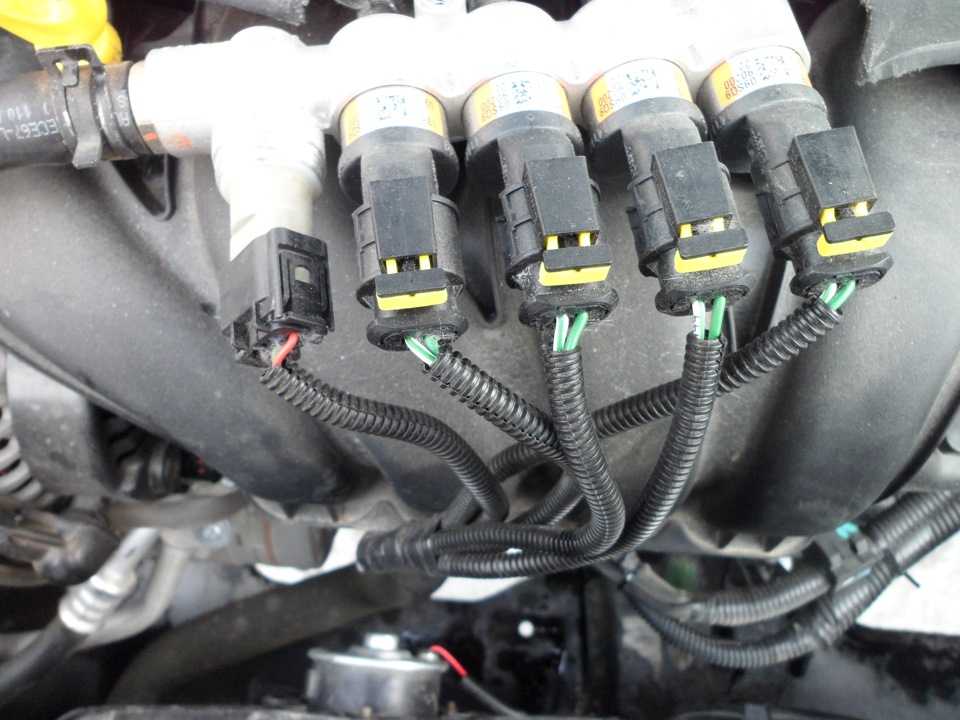

Проблема с газовыми форсунками (загрязнение, износ). Если чистка форсунок не помогла, скорее всего придется воспользоваться рем. комплектом или произвести замену. Довольно маловероятна причина того, что произошла раскалибровка форсунок. Такая причина может иметь место после установки новых деталей и по прошествии одной — двух тысяч километров пути. В таком случае нужно произвести калибровку.
Редуктор-испаритель может плохо прогреваться, и как следствие не давать нужного для работы давления. Обязательно проверьте уровень охлаждающей жидкости и возможные воздушные пробки в системе охлаждения.
Датчик кислорода при выходе из строя может влиять на потерю мощности двигателя при работе на газу. Скорее всего при выходе из строя лямбда – зонда на панели приборов будет гореть надпись «Check engine».
Воздушный фильтр.
Подсос воздуха, в следствия износа резиновых патрубок или не герметичности соединений.
Маловероятной кажется причина забитых газовых магистралей, но при качестве газа на наших АЗС она также вполне возможна.

https://youtube.com/watch?v=ZD4yBUYM4Jw

Двигатель не переключается с бензина на газ

Если машина на газу переключается на бензин, или вовсе не происходит автоматического перехода на газ, можно выделить несколько причин:

Неисправность датчика температуры, который расположен в газовом редукторе.
Недостаточный обогрев редуктора (возможные причины – низкий уровень охлаждающей жидкости в системе, воздушная пробка, замерзание охлаждающей жидкости при низкой отрицательной температуре воздуха).

Более подробно о проблеме не переключения с бензина на газ читайте здесь.

Перерасход газа

Для того чтобы понимать имеет ли место перерасход газа, следует рассчитать, какой расход для Вашего автомобиля является оптимальным. В статье о расходе газа автомобилями ланос и сенс мы подробно описывали как рассчитать норму потребления газа в летний и зимний период времени.

Повышенный расход газа может быть вызван несколькими факторами, а именно:
Изношенные, загрязненные или не верно откалиброванные газовые форсунки.
Забитый или загрязненный воздушный фильтр.
Проблемы с редуктором (не достаточно прогревается, физический износ, требует регулировки).
Не работает датчик кислорода.

Нюансы настройки ГБО

Если же все в порядке, то программа сообщит что автокалибровка завершена успешно.

Это будет означать, что блок управления газовым оборудованием произвел первичную установку и подстроился под показатели работы штатного блока управления. Но для полноценного функционирования он еще не готов.

Далее нужно будет совершить поездку на авто в режиме использования в качестве топлива бензин.

Нужно произвести поезду на расстояние до 30 км, причем желательно, чтобы она совершалась с большим количеством смены режимов движения – резкое ускорение, движение «внатяжку» для двигателя, спокойное движение и ускорение.

Нужно это все для того, чтобы блок управления газового оборудования на основе сигналов, поступающих от штатного блока к бензиновым форсункам, по максимуму адаптировался к его работе и смог обеспечить правильную регулировку подачи газа в разных режимах – создает так называемую топливную карту. Как она выглядит, смотрите ниже.

После этого можно подключать автоматический режим работы газовой установки.

Дополнительно при помощи ноутбука можно задать определенные параметры работы газовой установки.

К примеру, можно задать, при каких минимальных и максимальных оборотах производится переход с бензина на газ и обратно.

Актуально делать настройку перехода на бензин при высоких оборотах. Дело в том, что скорость горения газа несколько ниже, чем бензина, поэтому на высоких оборотах использование газа чревато возможности обгорания выпускных клапанов.

В случае неисправности газового оборудования или отсутствии газа происходит переключение на использование бензина, при этом на блоке управления в салоне загорается сигнальная лампа.

В итоге получается, что силовая установка запускается на бензиновой смеси, но после достижения оптимальных параметров для включения газового оборудования, переходит на работу на газе. Причем переход производится настолько аккуратно, что его при движении незаметно.

Использование в работе ГБО 4 поколения этих двух систем оправдано, поскольку неиспользование бензиновых форсунок, а также отсутствие бензина в баке приведет к выходу из строя бензонасоса и форсунок.

Вследствие чего произойдет переход в аварийный режим работы штатного блока управления системой питания, а газовый блок управления без сигналов от штатного функционировать не будет.

Все дополнительные настройки с указанием оптимальных параметров работы силовой установки во время использования газа можно увидеть в виде графика на ноутбуке, который и именуется «топливной картой».

Еще один вид такой карты.

Имея на руках шнур для подключения к блоку управления газовым оборудованием, а также программное обеспечение, можно всегда продиагностировать работу газового оборудования, а также произвести настройку его под определенные параметры.

Наличие шнура и программы также позволит произвести калибровку и настройку работы газобаллонного оборудования, если оно было перенесено с одного автомобиля на другой.

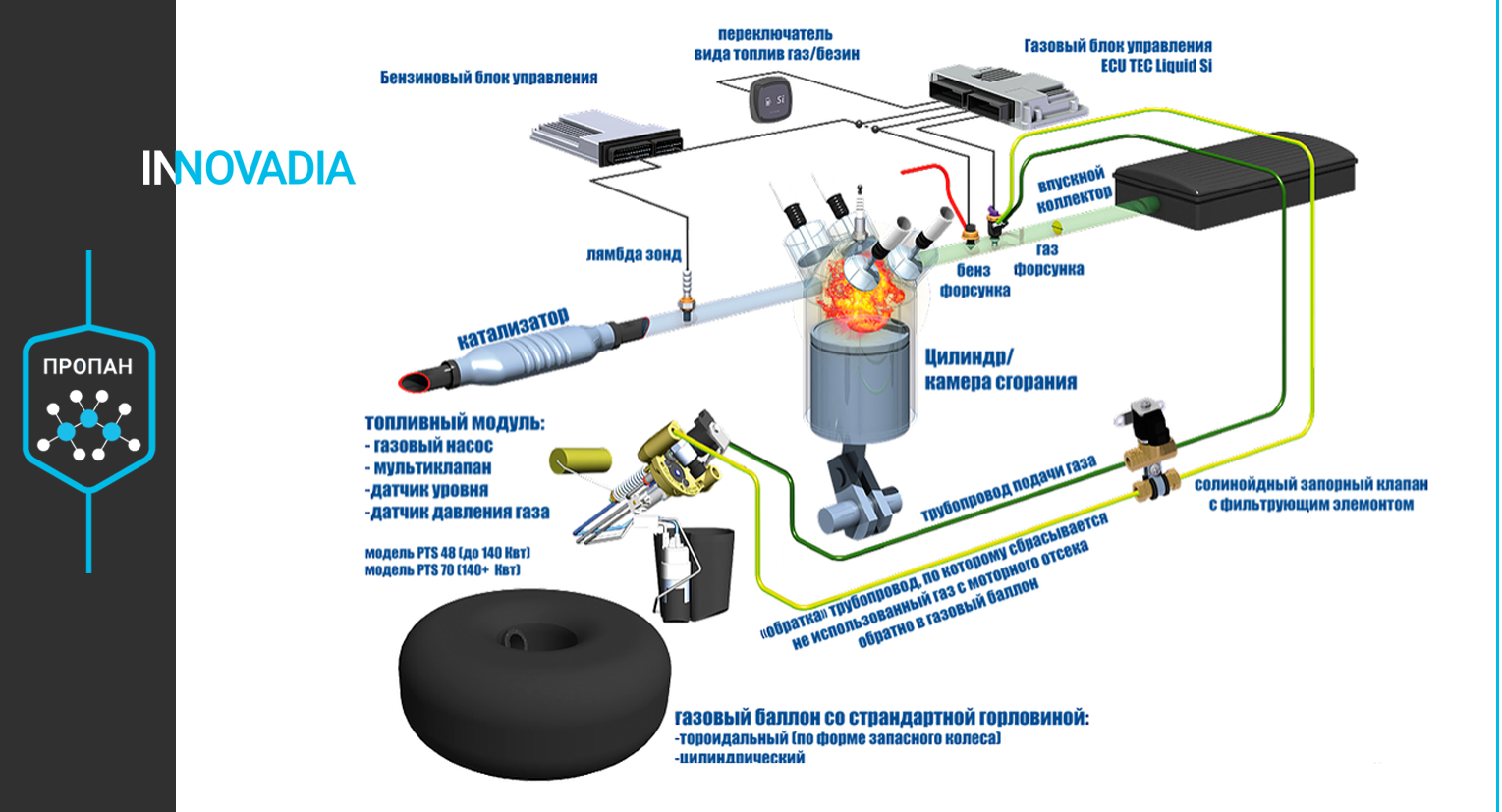

Была рассмотрена полная схема, включая все нюансы, подключения газовой установки 4 поколения на инжекторный автомобиль, с последующей полной проверкой и настройкой ее работы, и описанием особенностей его функционирования.

Признаки неисправности мембраны ГБО

Плохой запуск ДВС на горячую, приходилось нажимать на педаль газа, чтобы пары вышли и тогда заводилась. Если заглушить и сразу заводить, то заводилась без проблем.
На холодную заводилась хорошо, но через несколько секунд глохла. Со второго запуска ДВС заводился и нормально работал.
Переход с бензина на газ немного не ровный.

Вследствие порванной мембраны, при заглушенном ДВС падает давление в редукторе, чуть ли не до нуля, при заведенном ДВС тоже падает, но не так критично. При переключении на газ, моментально восстанавливается. Вывод прост — газ уходит в двигатель внутреннего сгорания.

Что делать, когда сел аккумулятор узнайте из нашего обзора

Что же делать, когда необходимо заменить мембрану, а ремкомплекта под руками нет? Ответ на этот вопрос прост: делать мембрану самому из подходящего материала. Материал должен быть мягким, прорезиненным или тому подобное, но в тоже время крепким, чтобы не порвался, не разлагался от агресивной среды.

Идеально подходит материал от костюма хим защиты ОЗК.

С такой самодельной мембраной можно смело проехать и 40 тыс.км, только не рекомендуется. Замена подручными материалами хороша, чтобы автомобиль доехал в нужный пункт назначения. Дальше просто покупаете ремкомплект и ставите уже качественную мембрану.

Обзор моделей редукторов Ловато

Lovato — старейшая компания, специализирующая на выпуске ГБО. Это семейная итальянская фирма, которая взяла на вооружение принцип «бережливого производства», когда каждая деталь делается с минимумом потерь, с высочайшим качеством и исключает появление брака. Именно поэтому цена на редуктор ГБО Ловато может быть ниже аналогов, но выше по качественным характеристикам. Разъемы диагностического кабеля к ГБО Ловато являются универсальными, ремкомплекты газового редуктора Ловато можно приобрести в любом городе.

Модельный ряд редукторов данной фирмы представлен следующей продукцией для двигателей с инжекторами и карбюраторами, для разных температурных режимов.

Современные редукторы для пропановых ГБО

Современные редукторы для пропановых ГБО от Ловато — по компактности и надежности практически нет аналогов. Устройства находятся в ряду самых востребованных:

Lpg/gpl редуктор Lovato rgj-2L. ставят на авто с 4-мя цилиндрами, для пропановых систем. Подключают в газобаллонные комплекты четвёртого поколения, и даже в системы 5-й генерации. Обладает наилучшими по своему классу характеристиками по стабильному уровню давления газового топлива. Это один из видов одноступенчатого прибора. Редуктор ГБО 4 поколения Lovato оснащён электромагнитным клапаном и устройством для очищения газовой смеси при пониженной температуре. Встроен температурный датчик RGJ 421053. По габаритам очень компактный. Замена ремкомплекта не составит труда.
Lovato Easy Fast RGJ uhp сделан специально для мощных 6-8 цилиндровых авто. Конструкторы позаботились о том, чтобы использовать его в условиях холодных зим. Упор в конструкции прибора Lovato Easy фаст RGJ hp сделан на мощностные характеристики и хороший теплообмен. Оснащён электромагнитным клапаном и большим газовым фильтром. По габаритам также достаточно массивный. Дорабатывать ничего не требуется, справляется со своими функциями самостоятельно.
Lovato RGJ-rgj-2l DD великолепно работает зимой, при плохом качестве газа, предназначен для моторов до 100 квт. Автомобильный редуктор одноступенчатой конструкции, имеет двойную мембрану (собственная разработка Lovato) для систем с последовательным впрыском пропан-бутановой смеси. Имеет электромагнитный клапан и увеличенный фильтр.

Для метановых ГБО

Продукция Ловато для метановых ГБО производится строго в соответствии с европейскими нормами и Российским Техническим регламентом:

Редуктор RMJ с двухступенчатой схемой для подключения в моторы с последовательным впрыском метана. Между первым и вторым барьером понижения давления имеется электронный клапан, а также входной фильтр. Давление метана выравнивается посредством декомпрессии двигателя.
Lovato RMJ-3.2S — для метановых ГБО и двигателей с последовательным впрыском. Имеет электрический запорный клапан с фильтром, а также манометром, показывающим, сколько метана осталось в баллоне. Автоматически выравнивает давление газа.

Электронные редукторы Lovato 2-го поколения

Особой востребованностью у российских автовладельцев пользуются редукторы Ловато 2-го поколения. Это надёжные устройства, которые могут прослужить без переборки до 2-3 лет. Переборка газового редуктора Ловато, как правило, требуется по причине некачественного топлива. С применением ремкомплекта редуктора Ловато и пары ключей, это возможно выполнить самостоятельно:

Редуктор ГБО 2 поколения Ловато RGV090 считается классическим пропановым двухступенчатым редуктором для карбюраторных двигателей. Основные механизмы — электрический стартер и редукторный винт для регулировки. Давление газового топлива регулируется вакуумом. Проверенный временем надёжный прибор для первой и второй генераций ГБО.
Газовый редуктор Ловато 2 поколения RGE220 предназначен для подключения к карбюраторным и инжекторным автомобилям. Состоит из электромагнитного клапана, регулировочного винта. Высочайшее качество обеспечивает плавный ход авто на газу.
Вакуумный редуктор Ловато RGV140 выбирают для автомашин 190 л. с. с карбюраторами. Вакуумная мембрана не пропускает газ при незапланированной остановке мотора, как реакция на изменение давления во впускном коллекторе.
Lovato RGE090 в корпусе из литого алюминия работает с карбюраторными и инжекторными двигателями мощностью до 122 л.с. Блокировку выхода газовой смеси при аварийной остановке двигателя осуществляют переключателем вида горючего с соответствующей функцией (приобретается отдельно).

Плюсы и минусы ГБО Ловато

Потому как оборудование компании относится к 4 поколению, переход на данную систему имеет ряд преимуществ. Во-первых, снижение мощности двигателя составляет всего 2 %, что весьма незначительно. Также стоимость газа намного ниже топлива, которое производится из нефтепродуктов.

Благодаря своему химическому составу, газ не имеет вредных примесей, что благоприятно влияет на окружающую среду. Также это позволяет защитить детали автомобиля от коррозии металла. Следовательно, владельцу автомобиля придется реже менять запчасти, а это большая экономия денежных средств.

Также неоспоримым преимуществом установки ГБО Ловато является низкая стоимость монтажа. В среднем, владельцу придется заплатить от 19 до 47 тысяч рублей, в зависимости от транспортного средства.

Стоит отметить, что компания Ловато на своем производстве использует систему Леан Продакшен, которая позволяет полностью устранить риски брака. Кроме того, фирма имеет множество сертификатов, которые подтверждают, что вся продукция соответствует стандартам качества.

Иногда владельцам автомобилей с газобалонным оборудованием требуется поменять или самостоятельно подключить кнопку ГБО 2 поколения. Сегодня мы поговорим о том, чем отличается переключатель газ-бензин для инжекторного и карбюраторного двигателей, а также приведем схему подключения кнопки ГБО.

Существует два наиболее распространенных вида переключателей топлива, которые визуально практически ничем, кроме индекса, не отличаются. Одна предназначена для карбюраторного, вторая для инжекторного силового агрегата.

Варианты устранения неисправности

Выявив неисправность можно купить новый термодатчик ГБО или отремонтировать имеющийся своими руками, при этом сэкономив средства.

Для этого понадобиться немного подогреть устройство и удалить из его корпуса терморезистор. Затем купить в радиомагазине термистор (цена 30-70 рублей) с аналогичным сопротивлением и размером (взять образец). На ножки детали надеть тонкую термоусадочную трубку.

После установки термистора желательно залить полость датчика термопастой, а в конце отверстия нанести эпоксидный клей или автомобильный герметик.

Ко всему прочему, после подпайки проводов к выводам термистора, важно закрепить их так, чтобы исключить перелом от вибрации при эксплуатации. Как вариант, можно сделать петлю и притянуть хомутом провод к датчику

Видео на тему, как можно самостоятельно отемонтировать термодатчик ГБО 4 поколения:

Для управления подачей топлива, в системе газового оборудования на автомобиле, предусмотрен электромагнитный клапан ГБО. Основной его функцией является открытие и закрытие поступления газа от баллона к редуктору испарителю.

В этой статье мы рассмотрим виды, устройство, варианты установки, основные неисправности и способы ремонта электроклапана газобаллонной установки.
