Подсветка приборной панели ваз 2107: какие лампы нужны и как заменить

Обзор некоторых неисправностей

Какие лампочки подходят

В
большей части современных автомобилей для подсветки приборной автомобильной панели применяют
следующие три вида лампочек:

Тип лампы	Особенности
Только колба	Такая лампочка легко вставляется в уже расположенный на приборке патрон. Главный плюс – возможность постоянной переустановки при перегорании старых, что в итоге будет выгодно. Примерным экземпляром такого типа является Philips BlueVision Ultra. Его устанавливают как в габаритки, так и в приборную панель.
Колба с патроном	На производстве колба с выводами вставляется в патрон и заваривается. Сгоревшую лампочку придется менять вместе с патроном, что достаточно дорого.
Светодиодные	Долговечные led-элементы также изготавливаются со съемным и несъемным цоколем и могут прослужить порядка 40-50 лет без перегорания. Однако они более дороги, чем обычные лампочки и светят строго холодным светом, что не всегда комфортно для зрительного восприятия.

Определяем, что не работает

Замена ламп приборной панели своими руками

Когда лампы панели перестают гореть, следует незамедлительно заменить их на новые. Для этой работы нам понадобится следующий арсенал:

Приступаем к работе

Первым делом снимаем декоративную накладку магнитолы (так как приборная панель и магнитола связаны друг с другом, придется потревожить и музыкальную систему тоже), которая держится на креплениях, здесь лучше воспользоваться отверткой, продевая ее под накладку.

Главное условие работы – осторожность. Начинать отсоединять накладку нужно с нижнего края

Когда нижний край отсоединится, нужно немного потянуть его на себя. Теперь отсоединяем верхний край. Далее:

Отключаем провод, направленный к прикуривателю.
Точно также, как снимали накладку с магнитолы, снимаем ее и у приборной панели. Над левым и правым краем находим два самореза. Их нужно выкрутить. Выкручиваем саморезы, расположенные вверху и внизу.
Снимаем накладку, приложив небольшие усилия (так как она держится еще и на креплениях, поэтому декоративную пластину придется немножко раскачать).
Отсоединяем все провода: от аварийной сигнализации, от часов, от фар и прочего.
Снимаем саму панель управления, для чего выкручиваем четыре самореза, на которых она и держится. Для того, чтобы не нанести повреждения проводам, правильнее будет с одной стороны, отсоединить их.
Теперь самое главное. Снимаем патроны переставших гореть лампочек. Чтобы снять патроны, нужно провернуть их против часовой стрелки аккуратным движением. Меняем дефектные лампы на новые, заворачиваем их и проводим монтаж всей конструкции в обратном разборке порядке.

Сколько лампочек в приборной панели ваз 2107

ГлавнаяВаз 2110Сколько лампочек в приборной панели ваз 2107Перегорание ламп в приборной панели автомобилей ваз обычное дело, так как установленные там обычные нитиевые лампы имеют достаточно небольшой срок службы. Постоянная вибрация и связанное с новыми правилами почти непрерывная их работа так же не добавляют им ресурса.Для замены ламп необходимо разобрать панель приборов и снять щиток.Как и во всех случаях, связанных с ремонтом электропроодки, необходимо прежде всего отключить аккумулятор, путем снятия минусовой клеммы , если у вас не предусмотрено выключателя «массы».При помощи отвертки снимаем ручки управления печкойОткручиваем гайку с троса сброса суточного пробега. Для этого можно воспользоваться пассатижами или кусачками. Кусачками не откусываем, а раскрытыми клювами упираем в гайку с передней части и поворачиваем.

Отводим ее в сторону, откручиваем трос спидомета, снимаем шланг эконометра и разъединяем разъемы.Снимаем панель приборов.Для извлечения ламп их нужно повернуть на пол оборота и вынуть.В данной приборной панели используются два типа ламп и цоколей.Лампы подсветки меняются отдельно, контрольные лампы заменяются вместе с патроном.

Лампа резерва топлива
Лампы подсветки
Указатели поворотов
CHECK ENGINE
Лампа габаритных огней
Масло
Лампа стояночного тормоза
Дальний свет
Заряд аккумулятора

Я рекомендую заменить все лампы на светодиодные, благо на сегодняшний день можно подобрать любой размер, тип и цвет свечения.ВНИМАНИЕ! Лампу контрольного заряда аккумулятора заменить на светодиодную нельзя, в противном случае не будет зарядки! на Ваш сайт.moepervoeavto.ru

Подсветка панели приборов ВАЗ 2107: устройство и ремонт

Одна из поломок, которая напрямую не влияет на работу автомобиля, но доставляет массу неприятностей водителю – не работает подсветка панели приборов ВАЗ 2107. Днем проблема незаметна, а вот в темное время суток отсутствующая подсветка значительно усложняет вождение вашего ВАЗ 2107. Из-за этой неисправности становится невозможным увидеть показания основных приборов: тахометра, спидометра, эконометра, указателей уровня топлива, уровня зарядки, температуры охлаждающей жидкости.

Задача несложная, требует минимум инструментов и навыков. Однако, для того чтобы получить доступ к лампочкам, придется снять всю приборную панель. Вооружившись плоской и крестообразной отверткой, можно приступать к работе, предварительно сняв плюсовую клемму с аккумулятора.

Далее нужно крестообразной отверткой выкрутить саморез, спрятанный за заглушкой рядом с вышеупомянутыми рычажками. Панель приборов освобождена, осталось выполнить несколько простых манипуляций, чтобы снять ее полностью и приступить к ремонту:

Открутить гайку тросика спидометра;
Отсоединить шлангочку от эконометра;
Отсоединить три электрических разъема.

После этого снимаем панель приборов ВАЗ 2107 и приступаем к замене вышедших со строя лампочек. Здесь все совершенно просто, вынимаем перегоревшие и устанавливаем на их место новые.

Таким образом, у ВАЗ 2107 выполняется замена и ламп подсветки, и контрольных. Схема их расположения приведена на следующем рисунке.Здесь цифрой 2 обозначены лампы подсветки приборной панели. Остальные лампы являются контрольными:

Уровня топлива;
Указателей поворотов;
Системы управления двигателем;
Включения габаритных огней;
Давления масла в двигателе;
Включения ручника;
Включения дальнего света;
Заряда аккумулятора.

Следует отметить, что многие автолюбители, добравшись до панели приборов ВАЗ 2107, не заморачиваются банальным ремонтом и выполняют тюнинг подсветки. Для этого, вместо обычных лампочек устанавливают светодиоды соответствующего размера. Благодаря такой модернизации, освещения работает более эффективно. Следует лишь правильно подобрать сопротивление (резистор), включаемый в цепь последовательно со светодиодами. Кроме этого, можно наклеить на приборы стильные шкалы вместо унылых стандартных. Еще одним вариантом реализации светодиодной подсветки является установка осветительных элементов не на штатные места, а по периметру панели. Такой способ требует больших материальных затрат, но и результат получается более эффектный.Сборка приборной панели выполняется в обратной последовательности:

Последовательно подключают электрические разъемы, шлангочку эконометра, трос спидометра;
Устанавливают панель на ее штатное место;
Фиксируют ее саморезом и ставят на место заглушку.
Одевают на место ручки и фиксируют гайкой ручку обнуления суточного счетчика.

В результате освещение приборов работает, задачу можно считать полностью выполненной.

Какое освещение подходит для приборной панели ВАЗ 2107

Освещение приборной панели автомобиля играет важную роль в обеспечении комфорта и безопасности во время вождения. Для ВАЗ 2107 рекомендуется использовать следующие лампы:

1. Лампы для основного подсвета. Для подсветки самой приборной панели и элементов управления используются лампы с цоколем T5 (основные) и лампы с цоколем T10 (дополнительные).

2. Лампы для подсветки приборов. Для подсветки индикаторов и приборов, таких как спидометр и тахометр, рекомендуется использовать лампы с цоколем T5 или T10.

3. Лампы для подсветки переключателей и кнопок. Для подсветки кнопок и переключателей на приборной панели, таких как свет фар, зажигание и т.д., используются лампы с цоколем T5 или T10.

Важно помнить, что при замене ламп необходимо учитывать их световую мощность (ватты) и цветовую температуру (кельвины). Рекомендуется выбирать лампы с такими же параметрами, как у оригинальных ламп, чтобы обеспечить правильную работу освещения и не повредить электрическую систему автомобиля

Снятие панели приборов и подготовка к замене

Чтобы поменять лампы в панели приборов, последнюю придется снять. Нельзя сказать, что ПП снимается одним движением руки: конструкторы ВАЗ 2107 сделали демонтаж чуть более сложным, чем на других автомобилях семейства ВАЗ. Тем не менее демонтаж ПП вполне выполним в условиях гаража и даже стоянки. При этом никаких особых знаний операция не потребует. Из инструментов нам понадобятся:

небольшая плоская отвертка или нож;
крестовая отвертка.

Я думаю, все это найдется в багажнике любого ВАЗ 2107, и можно будет приступать. Прежде всего снимаем пластиковые рукоятки с ручек управления отоплением, для чего поддеваем их плоской отверткой.

Снятие ручек с системы отопления салона семерки

Отворачиваем гайку крепления кнопки сброса суточного счетчика (помечена красной стрелкой), а саму кнопку проталкиваем внутрь щитка.

Теперь нужно отвернуть винт, который находится под заглушкой и крепит декоративную накладку. Заглушку снимаем при помощи плоской отвертки, винт отворачиваем крестовой.

После этой операции правая часть панели отодвинется так, что можно будет добраться до гибкого вала управления спидометром.

Снимается вал голыми руками: просто отворачиваем фиксирующую его гайку.

Теперь сними приборную панель с фиксатора, который крепит ее левую сторону, и слегка выдвини, чтобы добраться до шланга разряжения, подключенного к эконометру. Снимается он тоже голыми руками, но будь осторожен и не порви его.

Осталось отключить три разъема питания приборной панели и три провода на переключателе печки ВАЗ 2107. Перед отключением их желательно пометить, чтобы при сборке панели не перепутать.

Снимаем декоративную накладку вместе с ПП и отворачиваем четыре самореза крепления полок (по два на каждой, я пометил их красными стрелками) к декоративной накладке, и панель приборов можно снять.

Щиток приборов модели 2107 — снятие и замена ламп

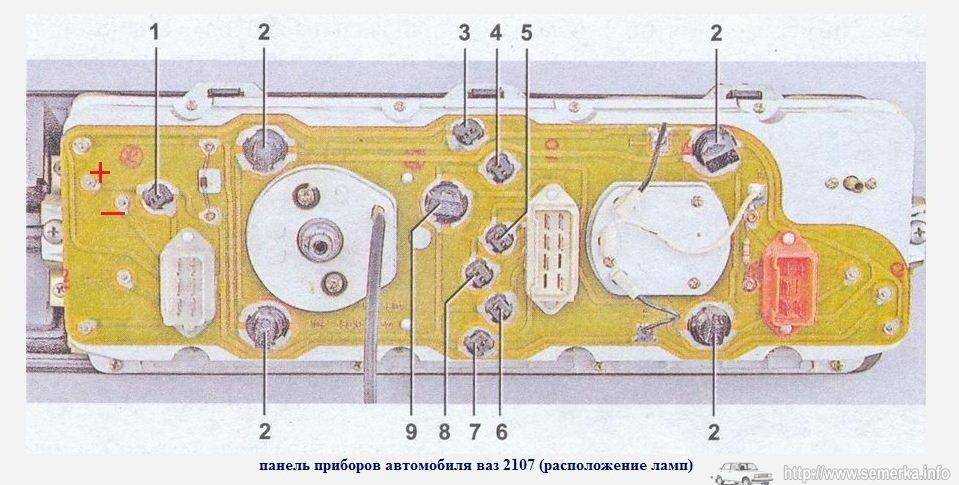

Расположение ламп на щитке приборов: 1 — контрольная лампа резерва топлива (A 12-1,2 (W1,2W); 2 — лампы подсветки комбинации приборов (AMH 12-3-1 (T3W); 3 — контрольная лампа включения указателей поворота (A 12-1,2 (W1,2); 4 — контрольная лампа неисправности двигателя (A 12-1,2 (W1,2); 5 — контрольная лампа включения наружного освещения (A 12-1,2 (W1,2); 6 — контрольная лампа недостаточного давления масла (A 12-1,2 (W1,2); 7 — контрольная лампа включения стояночного тормоза (A 12-1,2 (W1,2); 8 — контрольная лампа включения дальнего света фар (A 12-1,2 (W1,2); 9 — контрольная лампа заряда аккумуляторной батареи (A 12-1,2 (W1,2)

1. Подготавливаем автомобиль к выполнению операций (см. «Подготовка автомобиля к TO и ремонту»).

2. Отсоединяем провод от отрицательного вывода аккумуляторной батареи (см. «Аккумуляторная батарея — снятие и установка»).

3. Подеваем шлицевой отверткой и снимаем рукоятки с рычагов управления отопителем.

4. Отворачиваем гайку крепления рукоятки сброса показаний счетчика суточного пробега. Снимаем гайку с шайбой и проталкиваем рукоятку в пространство за панелью.

5. Снимаем выключатель стеклоочистителя и омывателя стекла задней двери багажного отделения (см. «Клавишные выключатели — замена»).

6. Тонкой шлицевой отверткой поддеваем и снимаем заглушку самореза крепления щитка, расположенную с правого края блока рычагов управления системой вентиляции и отопления салона.

7. Крестовой отверткой отворачиваем саморез.

8. Вынимаем щиток из панели.

9. Отворачиваем накидную рифленую гайку троса привода спидометра и отсоединяем трос.

10. Снимаем со штуцера эконометра шланг подвода разрежения.

11. Отсоединяем от комбинации приборов три цветные колодки разъемов проводов.

12. Снимаем щиток приборов.

Замена лампы подсветки комбинации приборов

1. Повернув патрон лампы на 90° до совпадения его выступа с прорезью в плате, вынимаем патрон с лампой.

2. Нажав и повернув на 90°, вынимаем лампу.

Замена ламп блока сигнализаторов

1. Повернув патрон лампы на 90° до совпадения его выступа с прорезью в плате, вынимаем патрон с лампой.

2. Заменяем лампу вместе с патроном.

Установка всех снятых деталей выполняется в обратной последовательности.

Лампочки – индикаторы

Электронная часть, включает в себя семь лампочек, располагающихся по центру приборной панели, в один столбик. Слева от них, щиток имеет стрелочные показатели: тахометр, эконометр и датчик температуры охлаждающей жидкости, а справа, симметрично левой части: спидометр, датчик уровня топлива и заряда аккумулятора. Давайте начнем с лампочек:

Указатели поворота — располагаются в самом верху столбика, мигают при включении «поворотника»;
Датчик неисправности системы, отвечающей за работу двигателя – второй индикатор сверху. Применяется только на ВАЗ 2107, с двигателем инжектор. Щиток карбюраторного двигателя включает в себя данную лампочку, но она не каких обозначений не несет.

При нормальной работе системы, данный индикатор загорается на несколько секунд, в момент, когда заводится инжектор, и вскоре гаснет. При наличии неисправностей в системе, лампочка будет мигать, при условии, если двигатель будет работать. Также, мигание означает что поломка, образовавшаяся в системе, позволяет добраться Вам до автосервиса, своим ходом. Менял лампочки в противотуманках языком какие лампочки в ниссан, может МТФ. Если же лампочка горит постоянно, то двигатель нужно немедленно заглушить. Движение на данном автомобиле, категорически запрещено;

Индикатор, показывающий уровень заряда аккумуляторной батареи – третья лампочка сверху. При нормальном заряде батареи, она загорается при положении ключа «зажигание вкл.». После того, как двигатель заведется, лампочка должна погаснуть. Если этого не произошло, то ваш аккумулятор имеет критический уровень заряда. Какие лампочки стоят в — cr-v.su. Но, не спешите идти его заряжать, так как, если он разрядился в процессе эксплуатации автомобиля, то значит он не получал заряд от генератора. Причиной, может стать: слабо натянутый ремень генератора, неисправность механизма, или поломка контрольной лампы, показывающей уровень заряда. В любом случае, движение на таком аккумуляторе запрещено, так как заряд может пропасть в любой момент, и автомобиль не заведется;
Лампочка включения габаритных огней – четвертая сверху, загорается при выключенном ближнем/дальнем свете, но при включенных габаритах;
Лампа включения дальнего света – пятая сверху, активируется при включении дальнего освещения на автомобиле;
Датчик низкого уровня масла – вторая лампочка снизу. При нормальной работе, она загорается в момент включения зажигания, и гаснет тогда, когда двигатель заводится. Если после того, как мотор завелся, лампочка продолжает гореть, это указывает на одну из двух причин: неисправность системы смазки двигателя, или недостаточный уровень масла. В первом случае, причинами могут быть: масляный насос, сильно жидкое состояние масла, засоренная система охлаждения. Во втором случае, устранить неисправность можно просто долив масло в блок цилиндров.

Замена ламп накаливания в фаре 2107 на светодиодные

Начнем с самого интересного и важного вопроса. Знаю по себе, ближний свет на «семерке» предназначен только для подсветки дороги в метре от переднего бампера. Именно такими соображениями, наверное, руководствовались инженеры Тольятти

Ночью нужно присматриваться, что происходит впереди автомобиля, обочины не видно, а если впереди ямы, то успеть увернуться от них не представляется возможным, поздно они попадают в световой пучок фар

Именно такими соображениями, наверное, руководствовались инженеры Тольятти. Ночью нужно присматриваться, что происходит впереди автомобиля, обочины не видно, а если впереди ямы, то успеть увернуться от них не представляется возможным, поздно они попадают в световой пучок фар.

По этой причине многие автовладельцы меняют заводские лампы на более яркие, в надежде добиться необходимой для безопасного движения яркости головной оптики.

Существует несколько вариантов «тюнинга»:

Установка галогенных ламп
Ксенона
Светодиодов

Второй вариант будем сразу отметать, потому что он не предназначен для установки в стандартные фары классического ВАЗа. Для этого нужно дооборудовать оптику линзами, собирающими световой пучок. В противном случае яркий свет ксенона будет просто рассеиваться отражателями фар в пространство, не создавая нужной светотеневой границы и направленной формы пучка.

В результате чего будете слепить встречный транспорт, а эффективность освещения ночной дороги будет стремиться к нулю. При этом есть большой шанс нарваться на лишении водительских прав за установку ксенона в ВАЗ 2101-07.

Альтернативной могут быть галогенные и светодиодные лампы. Но если выбирать между ними, то светодиоды обладают определенным рядом преимуществ.

Плюсы светодиодной техники перед «галогенками» и ксеноном

Одинаковая мощность с низким потреблением электроэнергии в сравнении с галогеном
Долговечность при правильной установке и достойном качестве светодиодной техники
Высокая яркость. Ее уровень может достигать до 2200 Лм
Нет необходимости переделывать блок-фару или устанавливать дополнительное оборудования (блоки розжига) как для ксенона.

Современные светодиодные лампы выпускаются в разных типах цоколей, для каждой марки авто свой. Достаточно вытащить старую лампу и при таком же подключении вставить новую светодиодную – нет переделок и заморочек.

Описание рабочего процесса

Подготовка

Если пропал ближний свет на ВАЗ 2107 и в результате проверки выяснено, что виноваты именно лампы, значит, следует приобрести новые изделия. В данной модели используется модификация АКГ12-60+55 с цоколем Н4, данная маркировка подсказывает, что изделие имеет мощность 60 Вт для дальнего света и 55 Вт для ближнего, приобрести такой элемент можно в любом магазине, занимающимся запасными частями для отечественных автомобилей.

Рабочий процесс

Огромным достоинством работ является то, что в отличие от современных моделей доступ к фарам ничем не ограничен, это существенно упрощает проведение работ своими руками и позволяет добиться наилучшего результата, так как вы полностью контролируете процесс.

Важно! Чтобы контакты аккумулятора не окислялись в процессе эксплуатации, следует защищать их с помощью смазки, если нет специального состава, то отличным вариантом станет обычный солидол — он защитит свинец от окисления и обеспечит отличный контакт на протяжении длительного промежутка времени

Если нет ближнего света на ВАЗ 2107 только с одной стороны, то можно заменить и одну лампу, хотя специалисты советуют ставить сразу две, так как свет может различаться. Так или иначе, работа начинается с любой удобной вам фары, вначале протрите внутреннюю часть, так как чаще всего она загрязнена, и мусор может попасть внутрь в дальнейшем.
В первую очередь необходимо снять заглушку, которая закрывает место установки лампочки и служит защитой от попадания внутрь корпуса влаги и грязи. Данный элемент снимается весьма просто: беретесь за него и проворачиваете против часовой стрелки, пока он не снимется, обычно это происходит за половину или даже четверть оборота.

Совет! Лучше при отсоединении колодки сразу проверить, насколько хорошо сидят провода, так как от долгой эксплуатации соединение может нарушиться.

Далее вы увидите пружинный фиксатор, который прижимает лампу к корпусу и обеспечивает ее неподвижность в процессе эксплуатации. Чтобы освободить его, необходимо нажать на элемент сверху и аккуратно отвести его в сторону, все очень просто и весьма быстро, увидев данный узел,вы легко разберетесь, как это делается.

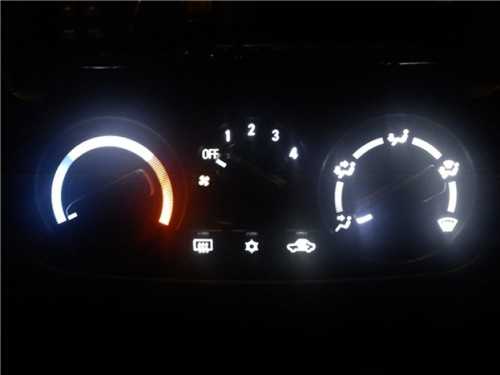

Организация подсветки кнопок управления печкой

Второй по популярности ситуацией в организации освещения приборной доски в автомобиле является подсветка кнопок управление печкой.

Кнопки управления печкой

Отражатель из фольги

Организация подсветки кнопок консоли, предназначенных для управление печкой осуществляется следующим образом:

вначале снимаем ручки, а также стекло с блока управления;
делаем из фольги отражатель. Его нужно будет закрепить под снятым стеклом;
затем аккуратно откручиваем у консоли нижнюю часть. Под ней и будет располагаться патрон со старым источником света, который подлежит замене;
заменяем старую лампочку на светодиод;

Готовая подсветка консоли

Наиболее простым способом создания подсветки предполагает следующие манипуляции:

достаем из консоли кнопку;
разбираем ее на составляющие элементы;
внутри такой кнопки должна находиться лампочка, которая меняется на светодиод;
если есть необходимость, из кнопки можно извлечь светофильтр или скомбинировать его с новым свечением диода. В результате можно получить новый красивый и неповторимый оттенок.

Как видим, подсветка консоли, предназначенный для управления печкой в автомобиле осуществляется достаточно легко.

Подсветка пола

Одним из популярных и современных способов тюнинга является изготовление подсветки пола светодиодной лентой на 12 В. Многим интересно, куда идут провода в этом случае:

Лента у ног водителя протягивается от рулевой колонки, там же и располагается пучок проводов для подключения.
Если вы освещаете пассажирское сиденье – провода должны находиться у ног пассажира.
Для подсветки заднего сиденья ленту располагают под полкой.

Автолюбители могут разместить светодиоды даже в багажнике или на днище автомобиля. Это смотрится необычно и красиво. Для пола, днища, багажника рекомендуется выбирать защищенные от влаги и загрязнений виды лент. Они

стоят на порядок дороже. Не стремитесь сэкономить, приобретайте только качественные светодиоды. Тщательно изолируйте места подключения подсветки, чтобы исключить короткое замыкание и защитить проводку от сгорания.

Цвет ленты выбирайте самостоятельно. Наиболее выигрышным вариантом является совпадение цвета автомобиля с оттенком подсветки. Можно выбирать и экзотичные сочетания. Некоторые водители таких автомобилей специально перекрашивают кузов или обтягивают салон кожвинилом. Это требует значительной затраты сил. Масштабный тюнинг рекомендуется делать только тем, кто знаком с тонкостями этой работы.

Снятие и замена

Распиновка блока комфорта лада приора

Итак, при твёрдой уверенности, что панель приборов «Приоры» неисправна, её необходимо снять для замены

Проводить эту операцию необходимо очень осторожно, чтобы не повредить корпус облицовки и провода, идущие под комбинацией приборов. В первую очередь по правилам полагается при любых работах с электрооборудованием отключать аккумулятор

В данном

случае это действие также имеет смысл, так как ЭБУ панели приборов находится под постоянной нагрузкой для сохранения параметров. Поэтому стоит сначала отключить клемму аккумулятора. После этого в салоне, начать демонтаж устройства. Первой, снимается панель под рулевой колонкой, закрывающая блок предохранителей. Она держится тремя декоративными пластиковыми замками. Провернув их на пол-оборота, можно её снять. После этого вывернуть четыре самореза, удерживающих накладной щиток панели приборов. Теперь комбинация открыта полностью.

Теперь нужно открутить ещё два винта удерживающих её и вынуть панель. Аккуратно перевернуть. Отвести в сторону защёлку-фиксатор разъёма. При этом действии он частично выйдет из паза. Теперь полностью отсоединить деталь и убрать в сторону. Если в панели необходима только замена ламп, то сделать это довольно просто. Они идут сразу в специальных пластиковых гнёздах при продаже. На устройстве они расположены в небольших колодцах, пластиковым концом, вверх. Достаточно взяться за него и провернуть на четверть оборота против часовой стрелки. Лампа сразу выпадет. В конце требуется вставить на её место новую, и провернув по часовой, зафиксировать.

Установка на место панели

Перед тем как поставить на своё место новую панель, стоит убедиться в том, что питание к ней поступает правильно. Для этого понадобится контрольная лампа, с возможностью проверки как «+» так и контакта «-». Надо знать, что на 19 контакте колодки располагается общий «минус» устройства. Или как говорят — «масса». На контакте 20 постоянный плюс от аккумуляторной батареи, и на 21-м контакте, «плюс» появляется при включении зажигания. Вот эти гнёзда разъёма обязательно стоит проверить перед установкой новой комбинации. А уже после того, как контакты проверены, можно подключить к разъёму новую панель, и проверить её, включив зажигание. Если всё нормально, можно устанавливать на место. Её или старую, если в той было необходимо только поменять лампочки. Установить комбинацию приборов на панели «Приоры», можно сделав всё в обратном порядке.

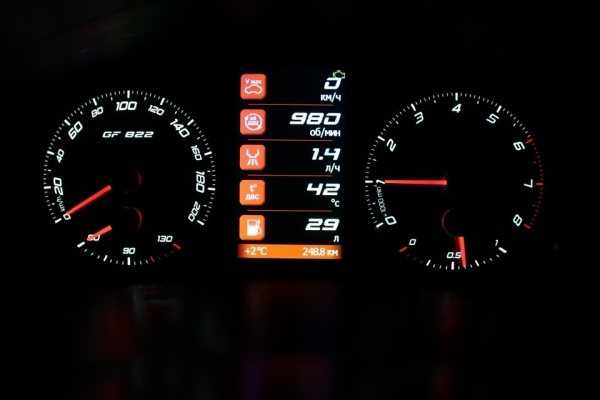

Особенности панели приборов «Гамма»

На самых последних моделях автомобилей «Приора» устанавливается заводская система навигации. И вот в этом случае ставится модель с названием «Гамма». Но не стоит считать, что это хорошо исполненная игрушка, пригодная только для автомобиля с

навигацией. Нет, она прекрасно устанавливается и на «Приоры» ранних версий. Так как менять в проводке практически ничего не надо. Единственная доработка: провести один провод к диагностическому разъёму автомобиля! Но это позволит водителю, кроме потрясающего дизайна, иметь перед глазами бортовой компьютер машины с множеством функций, вплоть до считывания кодов ошибок главного ЭБУ «Приоры». В общем, хоть и дорогая вещь, но она стоит этих денег. На видео, снятие панели приборов «Приоры»:

Резонатор глушителя своими руками
Лямбда-зонд «Приоры»
Особенности датчика детонации на «Приоре»
Что собой представляет датчик скорости на «Приоре»

Снятие

1. Подготавливаем автомобиль к выполнению операций (см. «Подготовка автомобиля к TO и ремонту»).

2. Отсоединяем провод от отрицательного вывода аккумуляторной батареи (см. «Аккумуляторная батарея – снятие и установка»).

3. Поддев тонкой отверткой, снимаем две заглушки саморезов крепления щитка.

4. Крестовой отверткой отворачиваем два самореза.

5. Отсоединяем провода от выводов выключателя вентилятора. Верхний провод сине-черного цвета, средний провод – желто-синего, нижний провод – красного.

Совет. Во избежание получения травм от выступающих штекеров выключателя при отсоединении троса привода спидометра рекомендуем снять выключатель, сжав его фиксаторы.

6. Сдвинув максимально влево щиток приборов, рукой отворачиваем рифленую гайку крепления троса спидометра и отсоединяем трос.

7. Отсоединяем три цветных колодки жгута проводов щитка приборов (красную, зеленую и белую) от жгута проводов панели приборов.

8. Перемещая вправо, снимаем щиток приборов.

Как заменить на приборной панели лампы подсветки

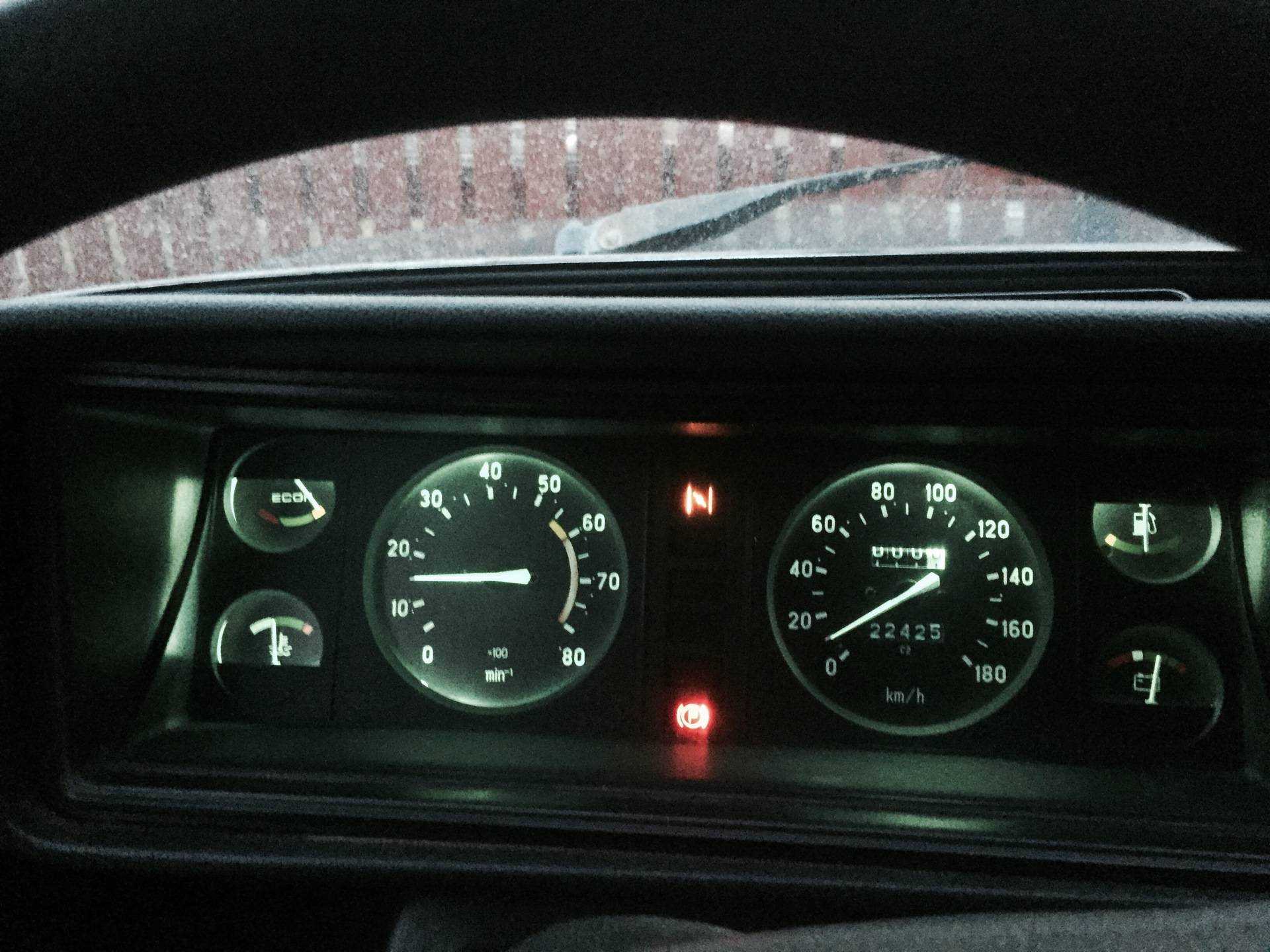

Панель приборов отечественной семерки

Панель ВАЗ-2107, как и любого другого автомобиля, комплектована только наиболее важными сигнализаторами “жизнедеятельности” транспортного средства.

Их, конечно, немного, но они обязательны и их следует хорошо знать. Это поможет вовремя заметить возникшую неисправность. Во время движения каждый профессиональный водитель раз в несколько минут смотрит на приборную панель с целью оценки работы систем машины. Это поможет ему, если нужно, скорректировать вовремя собственные действия.

Однако бывают случаи, когда неопытные водители не совсем понимают значения датчиков панели приборов.

Наиболее распространенными аварийными ситуациями являются следующие:

Загорается аварийная лампа давления масла. В такой ситуации нужно прекратить движение, заглушив мотор. Необходимо проверить уровень масла. Если он недостаточный — следует долить масло и только тогда завести двигатель. Возможно, что аварийная сигнализация будет продолжать гореть. В таком случае, необходимо повторно заглушить мотор и найти способ транспортировки машины на буксире к месту, где будет проводится ремонт. Если вы продолжите движение с включенной аварийной лампочкой, то через некоторое время двигатель “застучит” вследствие того, что провернулись вкладыши шатунов. Если дальше продолжать движение, то двигатель заклинит. А в этой ситуации уже придется проводить капитальный ремонт силового агрегата.
Возможно загорание аварийной лампы аккумуляторной батареи (АКБ). В этой ситуации сначала необходимо проверить клеммы – возможно, они окислились и нет надежного контакта. Если это не помогает, то причина в генераторе. Он не вырабатывает необходимый уровень тока для заряда АКБ. Если неисправность возникла в дневное время суток, то лучше постараться добраться до ближайшей СТО. В таком случае нужно выключить все электроприборы. Качественный аккумулятор в таких условиях «протянет» 100 или даже более километров (энергия будет идти только на питание системы зажигания). Чаще всего, в таких ситуациях, из строя выходит реле-регулятор напряжения.
В случае загорания аварийной лампы тормозной жидкости следует сразу же остановиться. Езда без тормозов – всегда опасное занятие, это не экстрим, а обычная техника безопасности. Если возникла такая неисправность, проверьте уровень тормозной жидкости и, если надо, долейте ее. Если машина может тормозить – нужно постараться потихоньку добраться до ближайшей СТО. Если же дела обстоят так, что автомобиль не реагирует, то есть не тормозит, лучше вызвать механиков или, если вы умеете, устраните причину поломки своими руками.
Датчик, который показывает температуру охлаждающей жидкости, «размещен» в красной зоне. На “классике” не предусмотрена специальная аварийная сигнализация, которая информирует водителя о “закипание” двигателя. Поэтому неопытный водитель легко может “проспать” такой момент (но не заметить пар из-под капота весьма сложно). В такой ситуации нужно остановится, дать мотору остыть. Не нужно сразу лезть под капот. Вы можете получить сильный ожог. Когда двигатель остынет, необходимо проверить уровень охлаждающей жидкости. Если нет обрыва патрубка механизма охлаждающей жидкости, то нужно постараться доехать к СТО или гаража и уже там выяснить, почему повысилась температура. Чаще всего это случается вследствие выхода из строя термостата или не включения вентилятора радиатора.
Датчик, который сигнализирует об уровне топлива, на нуле. Если в бензобаке менее пяти литров бензина, тогда загорится сигнальная лампочка. В этой ситуации нужно подзаправится.

Во время движения всегда нужно обращать внимание на показания тахометра. Обороты силового агрегата не должны быть выше отметки 5000 оборотов в минуту. Водитель с опытом старается держать стрелку в зеленой зоне

Таким образом, обеспечивается экономичный режим движения транспортного средства

Водитель с опытом старается держать стрелку в зеленой зоне. Таким образом, обеспечивается экономичный режим движения транспортного средства.

Регулировка фар

Принято считать, что фары выполняют свою функцию, если дорога перед автомобилем хорошо освещена, а водители встречного транспорта при этом не ослеплены. Чтобы добиться такой работы осветительных приборов, следует их правильно отрегулировать. Для регулировки фар ВАЗ-2107 необходимо:

Разместить машину на ровной строго горизонтальной поверхности на расстоянии 5 м от вертикального экрана размером 2х1 м. Автомобиль при этом должен быть полностью заправлен и укомплектован всем необходимым снаряжением, шины — накачаны до необходимого давления.
Нарисовать на экране разметку, на которой линия С будет означать высоту фар, D — на 75 мм ниже С, О — осевая линия, А и В — вертикальные линии, пересечения которых с С образуют точки Е, соответствующие центрам фар. J — расстояние между фарами, которое в случае с ВАЗ-2107 равно 936 мм.

На вертикальном экране необходимо выполнить разметку, которая нужна для регулировки фар
Перевести регулятор гидрокорректора в крайнее правое положение (позиция I).
Положить на водительское сидение груз весом 75 кг или посадить туда пассажира.
Включить ближний свет и закрыть одну из фар непрозрачным материалом.
Добиться совмещения нижней границы луча с линией Е–Е вращением регулировочного винта на задней стороне блок-фары.

Вращением одного из регулировочных винтов следует совместить нижнюю границу луча с линией Е-Е
Вторым винтом совместить место излома верхней границы луча с точкой Е.

Вращением второго винта необходимо совместить место излома верхней границы луча с точкой Е

То же самое необходимо выполнить и для второй фары.

Схема подключения

Собирая панель приборов первый раз в жизни, автолюбитель сталкивается с трудностью: как подключить часы на ВАЗ 2107. Особых секретов в этом деле нет. У классических механических часов есть три электрических провода. Один провод – это «минус»; второй – питание, а третий – подсветка.

Минус нужно соединить с клеммой, которая располагается на корпусе. Остальные два провода легко подключаются с помощью знаменитого всем «метода тыка». Если что-то не работает, можно просто поменять местами провода. Схема подключения поможет все сделать правильно.

Минусовой провод нужно прикрепить к корпусу часов. Провод питания и подсветки подсоединяются к клеммам с положительным зарядом. Учитывайте, что Подсветка должна срабатывать только при включенных габаритах, поэтому ее нужно подсоединять к их клемме.
