Устройство отопителя ВАЗ 2107
Устройство печки ВАЗ-2107 включает в себя такие составные элементы:
- корпус с установленными в нем заслонками;
- радиатор печки;
- вентилятор с электродвигателем;
- воздуховоды;
- механизм управления заслонками.
В устройстве системы отопления салона не используются электронные составляющие или сложные узлы, поэтому печка надежная и простая в эксплуатации и обслуживании.
Источником тепла в системе обогрева салона ВАЗ-2107 выступает жидкость системы охлаждения силовой установки. Отдача тепла выполняется благодаря теплообменнику – радиатору, который установлен в корпусе печки под передней панелью и подключен к системе охлаждения. Конструкцией предусмотрено отключение подачи разогретого антифриза в радиатор отопителя путем специального крана, врезанного в патрубок подачи охлаждающей жидкости.
Из корпуса поток воздуха распределяется в нескольких направлениях – на лобовое стекло, в центр салона, на боковые стекла и в зону ног. Для подачи воздушного потока на лобовое стекло предусмотрен воздуховод с выходом в верхней части передней панели. К боковым стеклам воздух подается посредством воздуховодов, проходящих внутри панели. На их концах установлены дефлекторы с заслонками, что более эффективно направляет воздушный поток. Такие же дефлекторы расположены и на передней панели в центральной части, через которые воздух подается в центр салона. В зону ног разогретый воздух поступает прямо из корпуса.
В печке ВАЗ-2107 предусмотрено принудительное создание воздушного потока. И делается он с помощью вентилятора с приводом от электродвигателя, расположенным в корпусе печки под радиатором. Электромотор работает в двух режимах – с разной скоростью вращения.
Для распределения потоков воздуха отопитель оснащен тремя заслонками. Первая из них – заслонка воздухопритока. С ее помощью регулируется подача воздуха в салон из окружающей среды. Вторая заслонка распределяет воздушный поток по нужным воздуховодам – либо в зону лобового стекла, либо к центральному и боковым дефлекторам. Третьей заслонкой регулируется подача воздуха в зону ног. Первые две заслонки управляются с помощью ползунов механизма управления, третья – отдельным рычагом, расположенным сбоку центральной консоли возле педального узла.
Воздух в салон из улицы подается через воздухозаборники на капоте. Чтобы исключить попадание воды в салон (при движении во время дождя), воздушный поток, который прошел воздухозаборники, сначала попадает в специальный короб, где вода отделяется. И только после этого поступает к заслонке воздухопритока.
Как самостоятельно поменять кран отопителя на ВАЗ 2107
Среди автолюбителей бытует мнение, что замена крана отопителя ВАЗ 2107 производится при его протекании. Это не совсем так. В большинстве случаев его приходится поменять в связи с его заклиниванием, причиной которого являются откладывающиеся внутри загрязнения. И обнаруживается этот неприятный факт при попытке открыть или закрыть его при смене температуры окружающей среды – весной или осенью. Конечно, бывают случаи, когда кран начинает течь, и на коврике под ногами пассажира находится мокрое пятно, образовавшееся от вытекшей охлаждающей жидкости.
В обоих случаях решение только одно – немедленная замена крана отопителя. Для этого необходимо приобрести новый кран (лучше керамический), запасные резиновые прокладки под кран и патрубок и хомут диаметром до 23 мм, если вы его еще не установили взамен заводского. Некоторые владельцы автомобилей ВАЗ устанавливают вместо стандартного заводского крана отопителя обычный сантехнический. Такой вариант имеет ряд преимуществ, но он не применим для автомобилей ВАЗ 2105 и 2107 из-за наличия воздуховодов, которые закрывают к нему доступ. Замена краника не требует применения специального инструмента, вам понадобятся:
- Ключ на 7;
- Ключ на 10;
- Пассатижи;
- Крестообразная отвертка.
Сразу же ответим на вопрос, чем обусловлена замена обычного краника на керамический. Практика показала, что керамический кран лучше, так как лишен всех недостатков стандартного. При этом он полностью соответствует всем требованиям, как по креплениям, так и по пропускной способности. Именно по этим причинам специалистами рекомендована замена стандартного вазовского краника отопителя на новый, имеющий керамический запорный элемент.
Работы выполняют на остывшем двигателе, чтобы избежать возможных ожогов. Сначала необходимо под капотом отсоединить подающий патрубок.
Далее, в салоне снимаем вещевую полку и корпус бардачка, под которыми находится краник отопителя. В автомобилях ВАЗ 2105 и 2107, для получения доступа к крану необходимо снять правый воздуховод, тогда как в остальных классических моделях воздуховод отсутствует.

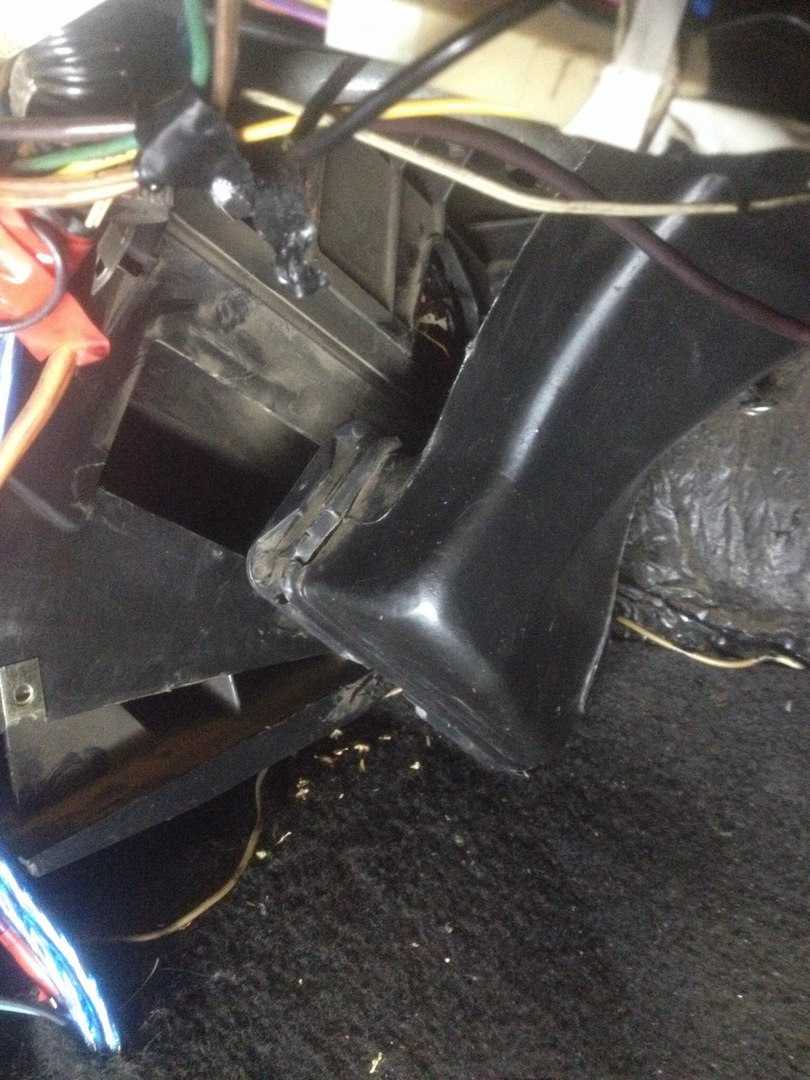

Снимать воздуховод на ВАЗ 2107 необходимо особенно аккуратно, так как кроме гайки крепления, которая легко откручивается ключом на 10, он плотно держится на защелках. Следует аккуратно снять воздуховод со всех защелок, не сломав их, иначе будет нарушена герметичность системы подачи воздуха, и как следствие, снижена ее эффективность. Если, несмотря на всю аккуратность, воздуховод повредился, лучше его заменить или тщательно загерметизировать при сборке. Дальше производится непосредственно замена крана отопителя:
Откручивается болт крепления кожуха троса управления и его наконечник снимается с рычага крана;
- Откручивается два болта крепления крана к печке, при этом необходимо учесть два момента:
- Зафиксировать нижнюю гайку в пазу, чтобы она не выпала. Это можно сделать при помощи пластилина;
- При снятии крана с печки, вытечет некоторое количество охлаждающей жидкости. Поэтому лучше подложить под него губку или тряпку;
- Вся конструкция вынимается из корпуса;
- Откручивается металлический переходник, предназначенный для одевания подающего патрубка.
Старый кран отопителя снят, можно приступать к установке нового. При этом выполняется замена старых резиновых прокладок новыми.
Работы выполняются в обратной последовательности и никаких затруднений вызвать не должны, кроме одного момента – при фиксации кожуха управляющего троса убедитесь, что движение рычага управления краном отопителя полностью открывает и закрывает его. В противном случае следует подрегулировать крепление кожуха, до достижения положительного результата. Далее необходимо надеть и затянуть хомутом подающий патрубок.
Прежде чем приступать к сборке воздуховода, необходимо убедиться в герметичности системы. Для этого нужно завести и прогреть двигатель. Таким образом, вы убедитесь в отсутствии протеканий в местах крепления крана отопителя и удалите возможные воздушные пробки в системе охлаждения. Если все нормально, и охлаждающая жидкость не протекает, можно смело устанавливать на место воздуховод, корпус бардачка и полку. В последнюю очередь проверьте уровень охлаждающей жидкости, при необходимости – долейте.
На этом замена крана печки закончена. Выполнив эту работу самостоятельно один раз, в дальнейшем вы сможете заменить краник печки без особых проблем. Следует лишь помнить об особенностях ВАЗ 2105 и 2107 на тот случай, если вам понадобиться замена крана в других автомобилях марки ВАЗ.
Разборка и сборка отопителя Ваз 2107, Ваз 2105, Ваз 2104
Детали отопителя ваз 2104: 1 — дополнительный резистор; 2 — кожух вентилятора; 3 — кожух направляющий вентилятора; 4 — пружинные держатели кожуха вентилятора; 5 — кожух радиатора; 6 — крышка воздухопритока; 7 — прокладка радиатора; 8 — радиатор; 9 — патрубки; 10 — кран;11 — крыльчатка; 12 — электродвигатель; 13 — пружинный держатель вентилятора; 14 — подушка электродвигателя; 15 — заслонка; 16 — воздухораспределительная крышка
Снимите две пружинные скобы 13 и выньте вентилятор из кожуха 3. Отверните гайку крепления крыльчатки 11 и снимите ее с электродвигателя 12. Отверните гайки крепления скобы и снимите воздухораспределительную крышку 16 кожуха 2 вентилятора ваз 2105. Отжав изнутри кожуха защелки корпусов заслонок 15 воздухопроводов обогрева боковых стекол, снимите корпуса в сборе с заслонками и отсоедините тяги от рычагов заслонок. Ослабьте болты крепления скобы, зажимающей оболочку гибкой тяги заслонки воздухопровода обогрева ветрового стекла, и снимите тягу. Отверните гайку скобы крепления подводящей и отводящей труб 9. снимите скобу и выньте из кожуха 5 радиатор 8.Отсоедините от радиатора ваз 2104, отвернув гайки крепления, отводящую трубу и кран 10 с подводящей трубой.Ослабьте болт скобы крепления оболочки гибкой тяги привода крышки 6 воздухопритока и снимите тягу ваз 2107.
Рычаги управления отопителем лада классика: 1 — кран; 2 — скоба крепления оболочки тяги; 3 — кронштейн рычагов управления; 4 — оболочка гибкой тяги; 5 — гибкая тяга
Отверните гайки крепления, выньте скобу крышки 6 воздухопритока ваз 2104, ваз 2105, ваз 2107 и снимите крышку. Сборку отопителя выполняйте в обратной последовательности. При установке гибких тяг выдерживайте установочные размеры (5±2) мм, концов оболочек тяг за скобами их крепления на кране, кожухе радиатора и направляющем кожухе вентилятора.
Приборы и отопитель Ваз 2107, Ваз 2105, Ваз 2104
Замена панели приборов Ваз 2107, Ваз 2105, Ваз 2104 |
Снятие и установка отопителя Ваз 2107, Ваз 2105, Ваз 2104 |
Разборка и сборка отопителя Ваз 2107, Ваз 2105, Ваз 2104 |
Разборка и сборка системы вентиляции кузова и салона Ваз 2107, Ваз 2105, Ваз 2104 |
Регулировка управления отопителем Ваз 2107, Ваз 2105, Ваз 2104 |
Работа с резистором
Конструкция системы отопления и вентиляции
Что еще сможет помочь замершему авто?
Помня о паре организационных моментах можно быть уверенным что автомобиль заведется в холодную погоду.
- Греть мотор нужно! Опытные автомеханики рекомендуют периодически прогревать двигатель автомобиля в морозную погоду. А после запуска, температура охлаждающей жидкости должна достигнуть 40-50 градусов. Если на авто температура не отображается в цифрах, то можно увидеть прогрев по оборотам, они должны снизиться до 1000 об/мин. После этого возможно начать плавное движение авто без резких ускорений и торможений.
- Плохое масло. По причине старого и, как следствие, загрязненного масла, чаще всего его первостепенные характеристики уже не соответствуют режиму эксплуатации, поэтому из-за мороза такое масло часто «не пускает» движущиеся части автомобиля. Поэтому своевременная профилактика масла поможет забыть об этой проблеме, тем более что оперативно поменять замерзшее масло практически не является возможным, придется отогревать авто в теплом помещении.
- Свечи зажигания залиты. Если вы долго крутили стартер при этом нажимая на газ, возможно вы залили свечи, необходимо немедленно прекратить попытки завода двигателя и выждать некоторое время. Когда стечет бензин, можно повторить попытку, полностью выжав педаль газа и после покрутить двигатель стартером, машина должна завестись.
- Если авто оборудовано кнопкой «старт-стоп», сначала необходимо нажать ее для включения бензонасоса и накачки давления в систему. Вы услышите, как насос включился в работу. После чего уже выжимаем тормоз и жмем снова кнопку.
Проверка работы печки
После того как вы включили печку на ВАЗ 2107 инжектор самостоятельно, важно проверить ее работу, чтобы убедиться, что все функции работают должным образом. Вот несколько шагов, которые помогут вам проверить работу печки:. 1
Проверьте воздушные потоки: Включите печку на максимальную скорость и убедитесь, что воздушные потоки выходят через все вентиляционные отверстия — ножные, лобовое стекло и боковые окна. Если воздушные потоки ощутимо слабые или не выходят через некоторые отверстия, возможно, потребуется проверить и очистить воздушные фильтры печки
1. Проверьте воздушные потоки: Включите печку на максимальную скорость и убедитесь, что воздушные потоки выходят через все вентиляционные отверстия — ножные, лобовое стекло и боковые окна. Если воздушные потоки ощутимо слабые или не выходят через некоторые отверстия, возможно, потребуется проверить и очистить воздушные фильтры печки.
2. Проверьте температуру: Возьмите штатный термометр и убедитесь, что печка нагревает воздух до достаточно высокой температуры. Если воздух в салоне остается холодным или нагревается недостаточно, может потребоваться проверка и регулировка механизма регулировки температуры.
3. Проверьте регулировку: Проверьте, что переключатели печки работают должным образом. Убедитесь, что вы можете легко регулировать скорость и направление воздушных потоков, а также переключать между режимами обогрева и кондиционирования воздуха.
4. Проверьте заслонку: Откройте капот и проверьте, что заслонка печки плавно открывается и закрывается при включении и выключении печки. Убедитесь, что заслонка не застревает и не производит неприятные звуки.
5. Проверьте работу вентилятора: Включите печку и проверьте, что вентилятор работает без шума и не издает неприятных звуков. Убедитесь, что вентилятор обеспечивает достаточно сильный поток воздуха при максимальной скорости.
Если какие-либо из вышеперечисленных функций показывают неисправности, рекомендуется обратиться к специалисту для диагностики и ремонта печки. Раннее выявление и устранение неисправностей поможет вам сохранить комфорт в салоне и избежать серьезных проблем в дальнейшем.
Причины, почему печка дует холодным воздухом
Не нагревается воздух
Антифриз горячий, а тепла нет? Скорее всего, воздух где-то «застрял» по пути, например в засоренном воздушном фильтре. Другой подозреваемый — испаритель кондиционера, через который воздух должен проходить всегда. Возможно, он тоже засорился. Такое часто случается при длительной езде без салонного фильтра. Метод ремонта очевиден: купить новый фильтр, попытаться прочистить испаритель, а если не получается — заменить его.
На немолодых машинах радиатор отопителя часто обрастает слоем пыли, которая под воздействием температуры со временем намертво приваривается к его поверхностям. Эффективность работы печки при этом неизбежно снижается, поскольку грязь передает тепло гораздо хуже, чем чистые металлические пластины.
Почему может не греть печка?
Чем обогревать машину, если мотор заглох?
Не всегда поддерживать тепло в салоне в зимнее время можно с помощью встроенных опций и автомобильной печки. Если мотор заглохнет из-за того, что закончился бензин, или произошла его поломка, обогревать салон авто на пустой трассе будет сложно, если нет автономных источников обогрева. Российский водитель должен знать, как обогреть салон автомобиля зимой.
Жидкостные отопители Webasto

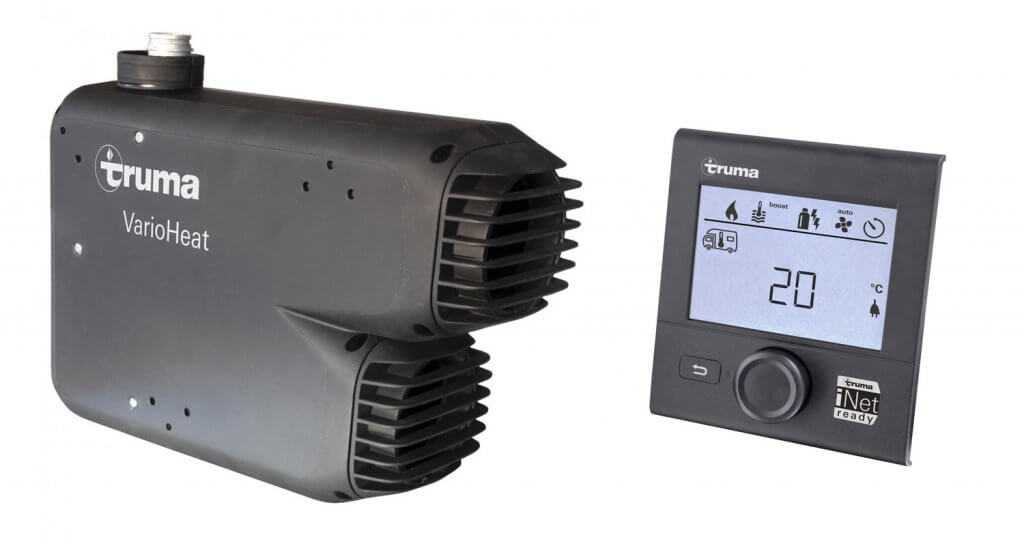

Сегодня на рынке можно приобрести разные виды автономных отопителей, которые смогут согреть водителя и пассажиров в ситуации форс-мажора. Одним из них является бензиновый автономный отопитель.

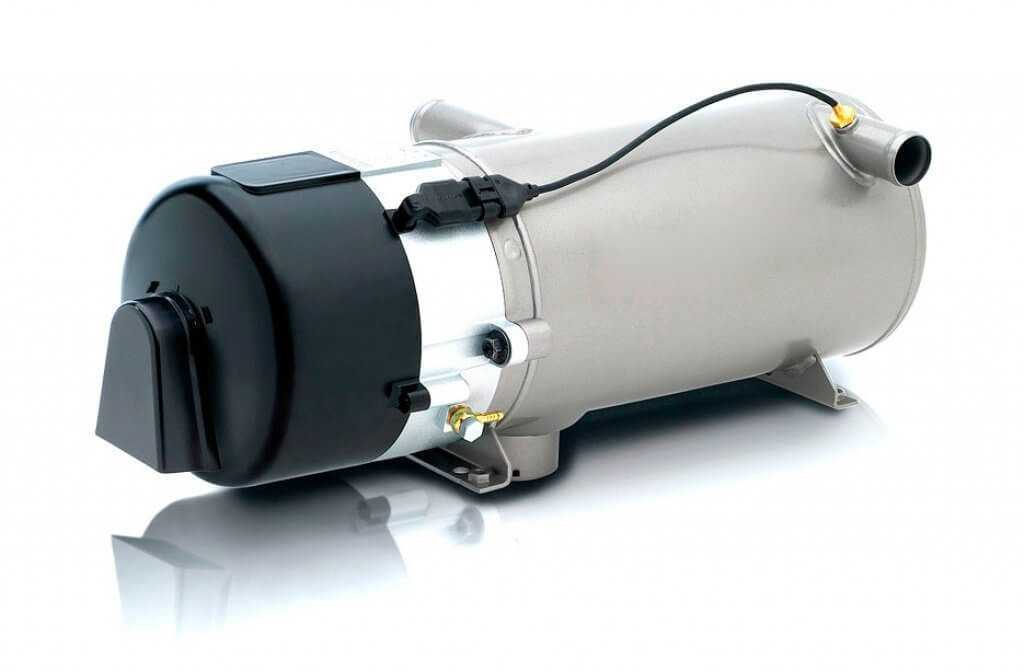

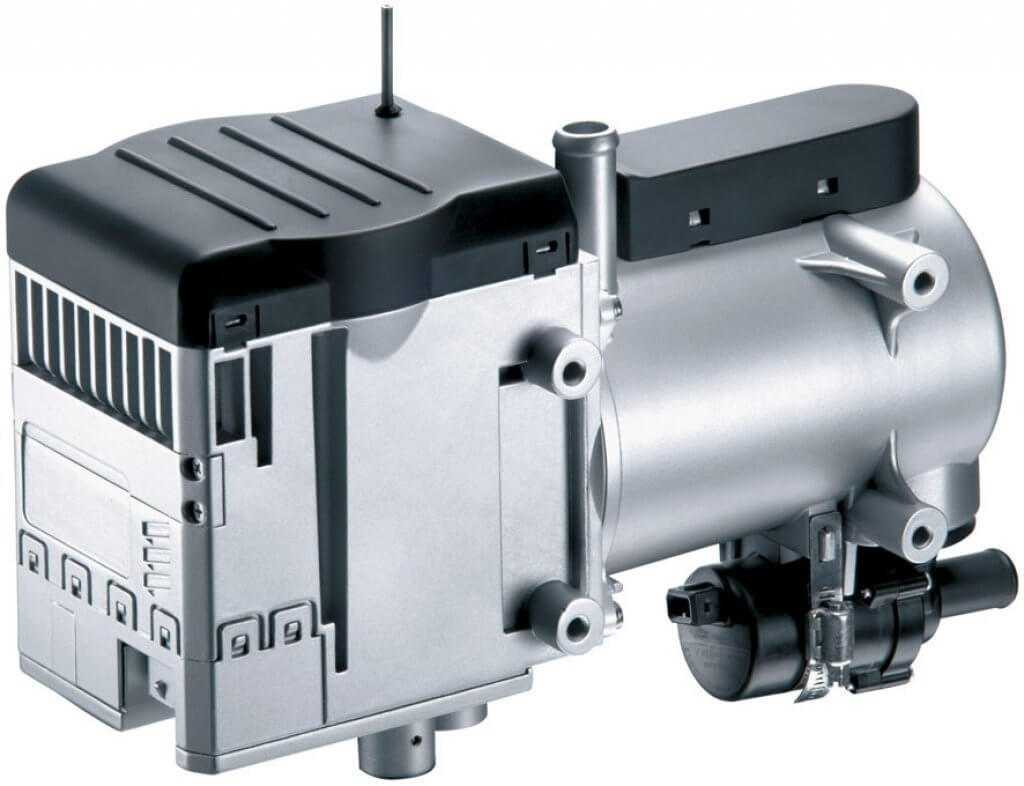

Большой популярностью сегодня пользуются жидкостные отопители Webasto. Это предпусковые подогреватели жидкости, которые обеспечат завод двигателя автомобиля даже при очень низких температурах, а также смогут создать в салоне комфортный температурный режим, когда заглохнет двигатель в пустынном месте.
Еще одна популярная марка предпусковых обогревателей – отопитель Eberspächer Hydronic. При установке таких автономных обогревающих систем следует учитывать тот факт, что они не такие уж автономные, так как используют заряд аккумулятора.
Чтобы избежать ситуации разрядившегося аккумулятора в зимнее время следует выбирать другие автономные нагреватели, которые работают на газе, или на дровах.

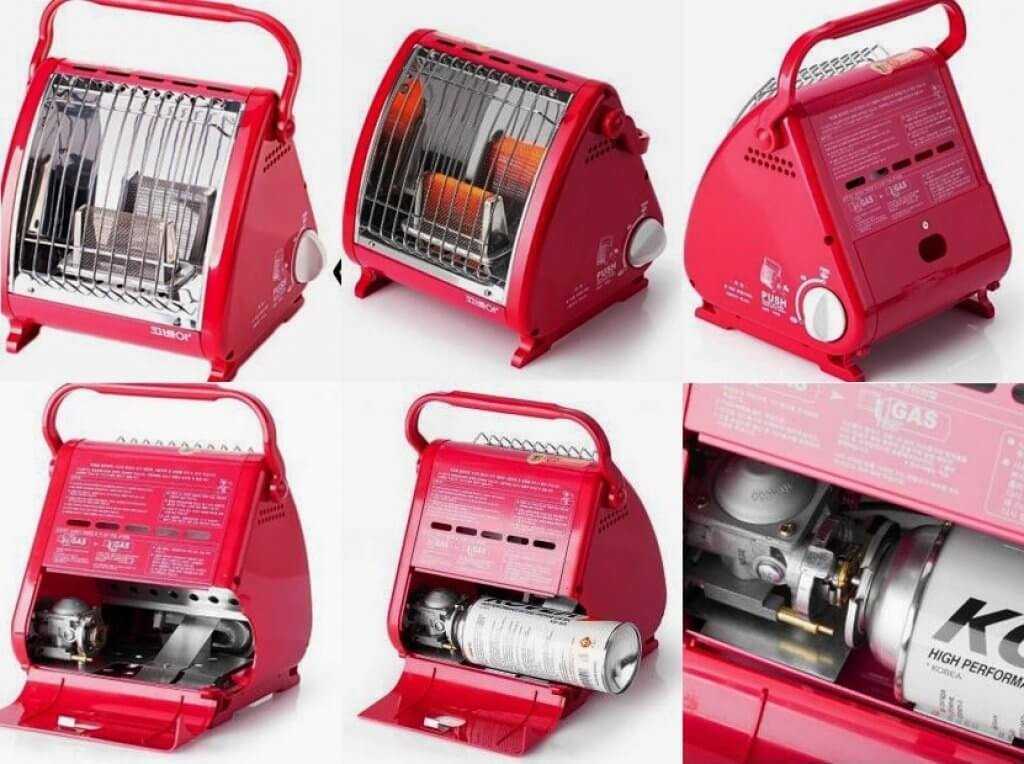

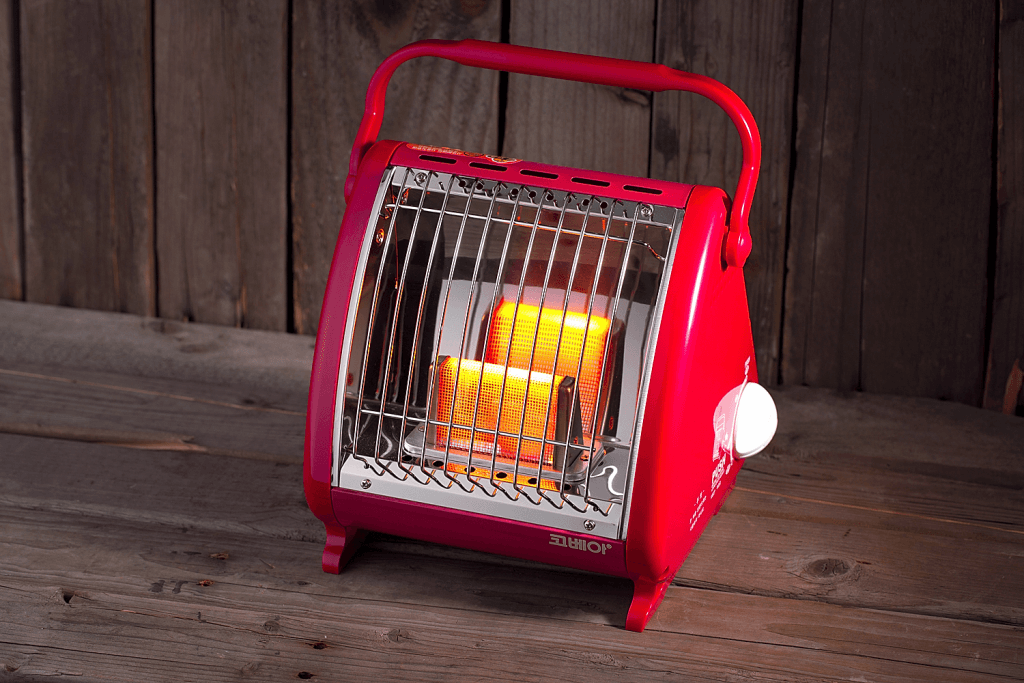

Газовые обогреватели представлены в разных модификациях. В качестве источника используются компактные газовые баллоны со сжиженным газом. Компактный пятилитровый газовый баллон не займет много места в багажнике, а в случае необходимости, если водитель застрянет в дороге из-за поломки ДВС, или из-за того, что закончился бензин, можно с помощью автономных газовых отопителей не только согреться, но также согреть еду и вскипятить воду для чая или кофе.
Такие системы работают эргономично. За один час они сжигают всего 70 г газа. Размеры газового обогревателя составляют 18х9,5х8,3 см. Газовый отопитель обладает высокой производительностью: он может разогреваться до 850 градусов Цельсия. Вес такой газовой печки составляет не более полутора кг.
В комплект к газовому отопителю нужно приобрести:
- газовый баллон;
- редуктор;
- зажигалку для поджига.
Горелка должна использоваться в специальном несгораемом коробе, который защищает салон от возгорания, а пассажиров от ожогов. В магазинах представлены модели таких отопителей разной мощности.
Также, если не работает печка, можно использовать автономные обогревающие устройства для обогрева салона, работающие на цанговых баллонах. Примером такого отопителя является корейский газовый обогреватель KH-2006, мощность которого составляет 1,5 киловатта. Он имеет габариты 23х21х22 см, весит полтора кг и оборудован пъезо поджигом.
Один цанговый баллон, который весит всего 250 г, может согревать салон в течение трех часов. Единственным недостатком такого устройства является то, что оно не сможет вскипятить чай для водителя из-за небольшой мощности. Зато такой автономный обогреватель за 12 минут сможет нагреть воздух в машине до + 20 градусов. Сам обогреватель можно устанавливать на спинку сиденья и направлять струю теплого воздуха в любую сторону, чтобы погреть тело и просушить одежду. Цанговые баллоны многоразовые. После того, как закончится газ, их снова можно будет заправлять и использовать.
Кроме газовых обогревателей есть системы автономного обогрева автомобилей, которые работают на дровах. Это немецкие устройства, которые могут приобрести для себя любители охоты и рыбалки.
Широкий модельный и ценовой ряд автономных автомобильных отопителей позволит российским водителям выбрать оптимальный вариант устройств, которые помогут сохранить тепло в машине при экстремальной ситуации на дороге.
Источник
Что делать
В этом разделе мы подробно расскажем, как устранить каждую из неисправностей, из-за которых не греет печка в машине, дует холодный воздух, а также предотвратить их появление в будущем. Эти рекомендации применимы к автомобилям любой марки и года выпуска, оснащенным двигателем внутреннего сгорания и водяным охлаждением. Исключение составляют электромобили и транспортные средства с мотором воздушного охлаждения, ведь в них отопление работает по совсем другому принципу.
Холодный мотор
Эта проблема особенно актуальна для владельцев дизельных авто, ведь скорость прогрева их двигателя заметно ниже, чем у бензиновых аналогов. Исправить ситуацию можно следующими способами:
- заузить обратный шланг или патрубок малого круга;
- снизить теплопотери силового агрегата, укрыв его теплосберегающим одеялом или утеплив подкапотное пространство;
- установить предпусковой подогреватель двигателя.
Не греет печка в машине — холодный мотор
Зауживание обратного шланга/патрубка малого круга эффективно лишь на устаревших автомобилях, разработанных до конца 80-х годов ХХ века, в более новых машинах это нужно делать с осторожностью, чтобы не снизить эффективность печки при полном прогреве двигателя. Для достижения эффекта врежьте в шланг или патрубок втулку, внутренний диаметр которой в 1,5–2,5 раза меньше внутреннего диаметра этого элемента
Такое зауживание снизит интенсивность циркуляции ОЖ, а значит, блок и головка силового агрегата быстрей наберут рабочую температуру и будут эффективней греть теплоноситель.
Утепление подкапотного пространства и установка предпускового подогревателя обходятся недешево, поэтому если вы не хотите переплачивать, тогда включайте вентилятор печки только после прогрева мотора хотя бы до температуры 60 градусов. Тогда из отопителя будет дуть если не горячий, то хотя бы теплый воздух.
Заклиненный термостат
Если причиной того, что печка продолжает дуть холодным воздухом, является заклинивший термостат, то вы должны понимать – ездить на такой машине нежелательно, ведь неисправность не только снижает уровень комфорта, но и резко увеличивает износ двигателя. Чем медленней прогревается силовой агрегат, тем дольше он работает на густом масле и с переобогащенной топливовоздушной смесью, что увеличивает нагрузку на все подшипники скольжения и прокладку головки блока цилиндров. Поэтому обнаружив проблему, постарайтесь сразу же заменить термостат.
Не работает печка в машине — заклинило термостат
На большинстве машин делать эту манипуляцию несложно, весь процесс займет 15–45 минут. Помните, если появилось подозрение, что эту деталь заклинило или она работает неправильно, сразу же снимайте и проверяйте ее как описано тут
Нарушена циркуляция ОЖ по малому кругу
Если причиной того, что отопитель в режиме обогрева продолжает дуть холодным воздухом, является нарушение циркуляции ОЖ, при этом мотор не перегревается, то разбирайте всю систему отопления и делайте диагностику каждой детали, по которой движется антифриз. Возможно, где-то пережат или перекручен шланг, или накипь забила трубку или теплообменника. Обнаружив причину, промойте или замените деталь, затем соберите всю систему и залейте в нее антифриз. Подробное описание процесса промывки теплообменного элемента вы найдете тут
Теплообменник печки оброс грязью снаружи
Убедившись, что проблема действительно в этом, делайте следующее:
- отключите аккумулятор;
- слейте антифриз;
- откройте доступ к радиатору обогревателя;
- снимите его.
Не работает печка в машине мойка радиатора
Демонтированный теплообменник аккуратно, не заминая ребра, очистите от листвы и прочего мусора, затем замочите в любом моющем средстве и потоком воды промойте его. Для этого хорошо подходят мойки высокого давления с регулировкой подачи воды. Промыв теплообменный элемент, замените салонный фильтр и устраните все дефекты в корпусе вентилятора обогревателя, через которые внутрь попадала дорожная грязь. Установите деталь на место, заполните систему антифризом и удалите воздушные пробки, затем соберите автомобиль и подключите аккумулятор.
Неисправен привод заслонки
Способ ремонта этого дефекта зависит от марки и модели машины, поэтому, прежде чем делать любые манипуляции, внимательно изучите инструкцию по эксплуатации вашего автомобиля, затем проведите ремонт в соответствие с рекомендациями из этого документа. После восстановления контроля над заслонкой печка будет эффективно греть, ведь поток воздуха пойдет через горячий теплообменник.
Что вам подогреть?
Современные водители очень любят комфорт, поэтому они устанавливают на свои машины допопции, например, подогрев сидений, лобовика и др. Даже в холодном салоне подогрев сидений позволяет сразу чувствовать себя комфортно. Его включают сразу после того, как запустили мотор.
Если одной печки недостаточно, особенно в больших машинах, ставят дополнительный обогреватель для пассажиров. Часто ставят в микроавтобусы, а также водители такси и шоферы на большегрузах.
Все-таки печка — крайне важный элемент в машине зимой. Без нормально работающего отопителя передвигаться на машине нельзя. Это и залог вашего здоровь, и вашей безопасности.
Довольно часто люди задаются вопросом, как правильно включать печку в машине зимой. Ведь при отрицательных температурах в непрогретом салоне очень не комфортно, а при определенных условиях это может привести к возникновению проблем со здоровьем. При неправильном использовании отопителя можно получить совершенно другие проблемы, что тоже не очень хорошо
Обратите внимание
, что прогрев салона нужно рассматривать только в комплексе с остальными действиями по приведению автомобиля в рабочее состояние. Используя печку правильно, вы повысите уровень комфорта в салоне.
Как правильно включать печку в машине зимой? Знание ответа на этот вопрос позволит вам не допустить многих проблем. Чаще всего, при неправильном включении печки трескается лобовое стекло. Наверно все видели длинные трещины вдоль дефлекторов на торпеде, причина этого в неправильно выбранном режиме работы. Также среди последствий неправильного включения отопителя можно назвать неравномерный прогрев салона
. Иногда, может возникнуть проблема с работоспособностью печки. Поэтому, имеет смысл изучить все основные нюансы.
Схема предохранителей и реле 2107
На более новых “семерках” установлен блок с 17 предохранителями и 6 реле. Предохранители ВАЗ 2107 на “новом” блоке защищают такие электроцепи и приборы:
- Лампы заднего ходы, вентилятор отопителя, контрольная лампа и реле обогревателя заднего стекла, двигатель заднего дворника и заднего насоса омывателя.
- Электромотор передних дворников.
- Резервное гнездо.
- Резервное гнездо.
- Питание электрообогрева заднего стекла.
- Часы, прикуриватель, питание розетки “переноски”.
- Сигнал и вентилятор радиатора.
- Лампы указателя поворотов в режиме “аварийки”.
- “Противотуманки” и реле, регулирующее напряжение бортовой сети.
- Лампы панели приборов.
- Лампы стоп-сигнала.
- Правая фара дальнего света.
- Левая фара дальнего света, контрольная лампа дальнего света.
- Габаритные огни (задний правый, передний левый), освещение номера и подкапотного пространства.
- Габаритные огни (задний левый, передний правый), лампы освещения “бардачка” и прикуривателя.
- Ближний свет (правая лампа).
- Ближний свет (левая лампа).
Реле блока выполняют такие функции:
- Реле обогрева заднего стекла.
- Реле очистителя и омывателя фар.
- Реле сигнала.
- Реле электровентилятора системы охлаждения.
- Реле дальнего света.
- Реле ближнего света.
Блок предохранителей ВАЗ 2107 (инжектор) не отличается от блока на карбюраторной “семерке”. Инжекторные модели просто оборудованы дополнительным блоком реле и предохранителей, устанавливаемым в салоне под “бардачком”. Блок включает три реле — “главное”, реле бензонасоса и реле вентилятора.
Откройте капот автомобиля
Для включения печки на ВАЗ 2107 инжектор нужно сначала открыть капот автомобиля. Для этого выполните следующие действия:
Шаг 1: | Поднимите рычаг водительского сиденья и откиньте его назад. |
Шаг 2: | Найдите рычаг со щелчками на передней панели салона автомобиля. |
Шаг 3: | Потяните рычаг со щелчками и удерживайте его. |
Шаг 4: | В это время выйдите из автомобиля и подойдите к передней части, где находится капот. |
Шаг 5: | Поднимите капот, держа его за защелку. |
Шаг 6: | Фиксируйте капот с помощью установки запорной накладки. |
Теперь вы можете приступить к следующему шагу включения печки на ВАЗ 2107 инжектор.
Как работает обогрев водителя и пассажиров
Автомобильная печка, она же отопитель или обогреватель, является частью сложной системы охлаждения двигателя, отбирающая оттуда часть тепловой энергии и отдающая ее в салон. Сгорание топливовоздушной смеси в цилиндрах приводит к нагреву блока двигателя, по каналам которого циркулирует антифриз. Пока мотор не прогрет до рабочей температуры, антифриз движется по малому кругу, то есть проходит через радиатор (теплообменник, теплообменный элемент) отопителя, после чего доходит до закрытого термостата и возвращается в водяную рубашку двигателя.
По мере прогрева силового агрегата возрастает температура антифриза, когда она достигнет уровня срабатывания термостата, он начнет открываться, пропуская часть охлаждающей жидкости (ОЖ) по большому кругу, то есть через основной радиатор. Даже когда термостат полностью открыт, часть охлаждающей жидкости все равно идет через обогреватель, благодаря чему можно в любой момент включить обогрев.
Движение воздуха внутри обогревателя происходит по двум каналам, то есть:
- через теплообменник;
- мимо радиатора.
Как работает обогрев салона машины
В первом случае печка переведена в режим обогрева, во втором работает в качестве вентиляции или совместно с кондиционером. Более подробно об устройстве и принципе работы охлаждения силового агрегата и отопления салона читайте тут .
