Предохранители уаз буханка: где находятся и как заменить

Предохранитель основной цепи

Предохранитель основной цепи в автомобиле УАЗ Фермер инжектор расположен в блоке предохранителей, который находится под приборной панелью на водительской стороне.

Чтобы найти предохранитель основной цепи, необходимо выполнить следующие действия:

1. Откройте дверь водителя и посмотрите под приборную панель.
2. Найдите блок предохранителей, который может быть закрыт крышкой или иметь прозрачную крышку.
3. Откройте крышку блока предохранителей, обратившись к руководству пользователя или схеме расположения предохранителей в автомобиле.
4. Найдите предохранитель, помеченный как «Основной цепи» или имеющий другое обозначение, указывающее на его использование в основной электрической цепи автомобиля.

После того как вы нашли предохранитель основной цепи, обязательно проверьте его на наличие повреждений или перегораний. Если предохранитель поврежден, замените его на предохранитель с такими же характеристиками.

В случае необходимости замены предохранителя основной цепи, рекомендуется обратиться к специалисту или использовать инструкцию по эксплуатации автомобиля, чтобы правильно подобрать нужный предохранитель.

Запомните, что предохранители — это важные компоненты автомобиля, которые защищают электрические цепи от перегрузок и короткого замыкания. Проверяйте их регулярно и меняйте при необходимости, чтобы избежать возможных проблем с электрической системой вашего УАЗ Фермер инжектор.

Меры профилактики

УАЗ 31519 Предохранители Хантер

14.4. Предохранители

ОБЩИЕ СВЕДЕНИЯ

Расположение предохранителей и электрические цепи, защищаемые предохранителями, приведены на наклейке (показана стрелкой), расположенной с внутренней стороны на крышке блока предохранителей.

Всегда заменяйте предохранитель другим предохранителем той же мощности. Каждый
предохранитель имеет надпись о величине защищаемого тока. Никогда не заменяйте
предохранитель более чем один раз, не определив причину его перегорания.

Дополнительные предохранители имеются на блоке реле, дополнительном блоке реле
и блоке электроники. Блок реле расположен в салоне автомобиля с левой стороны
под панелью приборов. Блок электроники расположен с левой стороны около перегородки
моторного отсека.

На моделях с дизельными двигателями предохранитель системы предварительного
подогрева дизельного двигателя расположен на кронштейне реле в блоке электроники.

№	Потребитель тока	А
1	Обогреваемые жиклеры омывателей лобового стекла, обогрев наружных зеркал	5
2	Указатели поворота	10
3	Внутреннее освещение	5
4	Освещение номерного знака	5
5	Обогрев сидений, климатическая установка	7,5
6	Центральная блокировка замков	5
7	Фонаря заднего хода	10
8	Телефон	5
9	Блок управления АБС	5
10	Электронные системы двигателя	10
11	Селектор (при автоматической коробки передач)	5
12	Телефон	7,5
13	Сигналы торможения	10
14	Плафоны и светильники для чтения, центральная блокировка замков	10
15	Автоматическая коробка передач	10
16	Стеклоомыватели	10
17	Обогреваемый цилиндр-упор задней двери	7,5
18	Дальний свет правый	10
19	Дальний свет левый	10
20	Ближний свет правый, корректор наклона фар	10
21	Ближний свет левый	10
22	Габаритные и стояночные огни правые	5
23	Габаритные и стояночные огни левые	5
24	Стеклоомыватели	20
25	Вентилятор системы вентиляции, климатическая установка	25
26	Обогрев заднего стекла	20
27	Очиститель заднего стекла	10
28	Топливный насос	15
29	Электронные системы двигателя	10
30	Подъемно-сдвижная панель люка крыши	20
31	Автоматическая коробка передач	10
32	Электронные системы двигателя	10
33	Очистители фар	20
34	Электронные системы двигателя	10
35	«Плюс» продолжительного электропитания прицепа	30
36	противотуманные фонари	15
37	Вывод «S»	20
38	Плафон багажного отделения, центральная блокировка замков	10
39	Аварийная сигнализации	15
40	Звуковой сигнал	20
41	Прикуриватель	15
42	Радиоприемник	15
43	Электронные системы двигателя	10
44	Обогрев сидений	15

Предохранитель, обозначенный
на блоке предохранителей под номером 24, на электрических схемах автомобиля
обозначается номером 224, то есть на электрических схемах к номеру предохранителя
впереди добавляется цифра 2.

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Для замены предохранителей откройте крышку, для чего вставьте отвертку с нижней стороны в паз, который отмечен стрелкой, и нажмите на крышку. 2. Если предохранитель перегорел, значит, проводник, соединяющий контакты предохранителя, разорван. 3. Для того чтобы снять предохранитель, воспользуйтесь пинцетом для извлечения предохранителя из разъема. Достаньте предохранитель из пинцета. Провод внутри предохранителя легко заметен и будет разорван, если предохранитель перегорел. 4. Установите новый предохранитель, рассчитанный на тот же ток. С обратной стороны каждый предохранитель имеет надпись о величине защищаемого тока. Кроме того, цвет предохранителя также соответствует величине защищаемого тока (см. ниже). 5. Установите на место крышку блока предохранителей. 6. Если установленный предохранитель перегорит повторно, проверьте электрическую цепь, защищаемую предохранителем. 7. Ни в коем случае не заменяйте предохранитель проволочной перемычкой, так как может быть серьезно повреждена электрическая цепь автомобиля. Предупреждение Характеристики плавких предохранителей и электрические цепи могут изменяться из года в год.

Ток	Цвет
5	Светло-коричневый
10	Красный
15	Синий
20	Желтый
25	Белый
30	Зеленый

Предохранители	А
Вентилятор системы охлаждения, 1-ая ступень	30
Реле электродвигателя АБС	30
Главное реле АБС	30
Металлические предохранители:
Генератор	150
Бортовая сеть	110
Вентилятор системы охлаждения 2-ая ступень	30
Электронные системы двигателя	50
Предпусковой подогрев дизельного двигателя	50

Автоматы защиты

Все вместе электроприводы стеклоподъемников и люка защищены также автоматом
защиты, который в случае перегрузки автоматически выключается (например, при
примерзании стекол) и через несколько секунд опять включается.

Что входит в электросхему?

Местоположение предохранителей на УАЗ Фермер инжектор

УАЗ Фермер инжектор имеет несколько групп предохранителей, каждая из которых отвечает за определенный функционал автомобиля. Такие группы предохранителей, как правило, расположены в разных местах авто:

1. Коробка предохранителей в моторном отсеке:

Одна из групп предохранителей находится в моторном отсеке УАЗ Фермер инжектор

Для того чтобы найти ее, нужно открыть капот автомобиля и обратить внимание на корпус, который располагается справа от двигателя. Там находится коробка предохранителей

Внутри этой коробки находятся предохранители, отвечающие, например, за работу фар, системы зажигания, автомагнитолы и других элементов автомобиля. Если возникает необходимость замены предохранителя, нужно найти соответствующий номер предохранителя в справочнике, указанном на крышке коробки, и заменить его на новый.

2. Поверхность дорожного обгонного сооружения:

Другая группа предохранителей находится на поверхности дорожного обгонного сооружения. Здесь также находятся предохранители, необходимые для обеспечения безопасности автомобиля и правильной работы электронных систем. Их можно обнаружить, если снять верхнюю панель с металлическими зажимами, которая располагается в области ног водителя. Здесь находятся предохранители, с которыми работает крышка коробки предохранителей в моторном отсеке.

Важно помнить, что при замене предохранителей на УАЗ Фермер инжектор необходимо использовать предохранители с такими же характеристиками, как и усеченные предохранители, иначе это может привести к неисправности автомобиля или повреждению электронных систем

Проблемы, связанные с предохранителями на УАЗ Фермер инжектор

Одной из распространенных проблем, связанных с предохранителями, является перегорание. Это может произойти в результате повышенной нагрузки на цепь или из-за неисправности в другой части электрической системы. Когда предохранитель перегорает, он прекращает прохождение электрического тока и предотвращает повреждение более важных компонентов автомобиля.

Еще одной проблемой, связанной с предохранителями, может стать их неправильная установка или замена

Важно правильно определить соответствующий предохранитель для каждой конкретной цепи. Ошибочная замена предохранителя может привести к повреждению электрической системы и даже вызвать пожар

Если возникают проблемы с электрическими цепями на УАЗ Фермер инжектор, в первую очередь рекомендуется проверить состояние предохранителей. Если предохранитель перегорел, необходимо определить причину этого – проверить замыкание цепи, инспектировать другие компоненты электрической системы. В случае необходимости необходимо заменить перегоревший предохранитель на новый соответствующий по характеристикам.

Обратите внимание, что замену предохранителей и проведение диагностики электрической системы запрещается производить самостоятельно, если у вас нет компетентных навыков и знаний. В случае сомнений и сложностей рекомендуется обратиться к опытному автомеханику

Блок предохранителей УАЗ Патриот

Блок предохранителей УАЗ Патриот 316300 с 2005 года выпуска

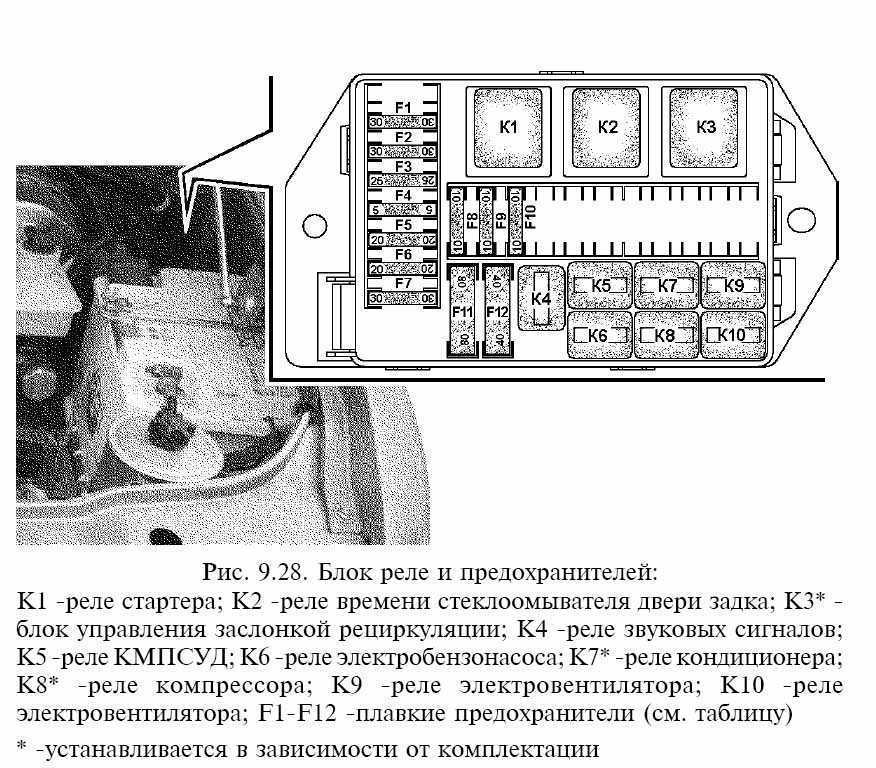

• К2 — реле-прерыватель стеклоочистителя;
• К3 — реле-прерыватель указателей поворота;
• К4 — реле включения ближнего света фар;
• К5 — реле включения дальнего света фар;
• К6 — дополнительное (разгрузочное) реле;
• К7 — реле включения обогрева заднего стекла;
• К8 — реле включения противотуманных фар;
• F1-F23 — плавкие предохранители (см. таблицу)

• К1 — реле стартера;
• К2 — реле времени стеклоомывателя двери задка;
• К3 -реле электровентилятора системы охлаждения двигателя;
• К4 — реле звуковых сигналов;
• К5 — реле электробензонасоса;
• К6 — реле КМПСУД;
• F1-F5 — плавкие предохранители (см. таблицу).

Расшифровка блока предохранителей УАЗ Патриот 316300 с 2005 года выпуска:

Обозначение	Сила тока, А	Защищаемые цепи
Монтажный блок
F1	5	Освещение приборов, габаритные огни левого борта
F2	7,5	Ближний свет правой фары
F3	10	Дальний свет правой фары
F4	10	Правая противотуманная фара
F5	30	Система электростеклоподъемников дверей, электропривод люка
F6	15	Штепсельная розетка переносной лампы
F7	20	Звуковой сигнал, электропривод зеркал
F8	20	Элемент обогрева заднего стекла
F9	20	Очистители и смыватели стекол
F10	20	Резерв
F11	5	Габаритные огни правого борта, освещение номерного знака
F12	7,5	Ближний свет левой фары
F13	10	Дальний свет левой фары и сигнализатор дальнего света фар
F14	10	Левая противотуманная фара
F15	20	Система электроблокировки замков дверей
F16	10	Аварийная сигнализация и указатели поворотов
F17	7,5	Плафоны освещения, подкапотная лампа, выключатель сигнала торможения
F18	25	Отопитель, прикуриватель, выключатель обогрева заднего стекла
F19	10	Комбинация приборов, выключатель света заднего хода
F20	7,5	Задние противотуманные огни
F21	10	Запасной предохранитель
F22	20	Запасной предохранитель
F23	30	Запасной предохранитель
Блок реле и предохранителей
F1	10	Силовая цепь реле электробензонасоса
F2	20	Силовая цепь реле КМПСУД
F3	20	Силовая цепь реле стартера
F4	25	Силовая цепь реле вентилятора
F5	80 (90)	Питание монтажного блока

Блок предохранителей УАЗ Патриот 316300 с 2007 года выпуска

Cхема блока предохранителей:

• К2 — реле-прерыватель стеклоочистителя;
• К3 — реле-прерыватель указателей поворота;
• К4 — реле включения ближнего света фар;
• К5 — реле включения дальнего света фар;
• К6 — дополнительное (разгрузочное) реле;
• К7 — реле включения обогрева заднего стекла;
• К8 — реле включения противотуманных фар;
• F1-F23 — плавкие предохранители (см. таблицу)

• К1 — реле стартера;
• К2 — реле времени стеклоомывателя двери задка;
• К3 — реле звуковых сигналов;
• К4 — реле КМПСУД;
• К5 — реле электробензонасоса;
• К6 — реле электровентилятора;
• К7 — реле электровентилятора;
• F1-F10 — плавкие предохранители (см. таблицу)

• К1 — реле включения вентилятора отопителя салона;
• К2 — реле 1 заслонки рециркуляции;
• К3 — реле 2 заслонки рециркуляции;
• К4 — реле муфты компрессора;
• К5 — реле вентилятора 1;
• К6 — реле вентилятора 2;
• F1-F3 — плавкие предохранители (см. таблицу)

Расшифровка блока предохранителей:

Обозначение	Сила тока, А	Защищаемые цепи
Монтажный блок
F1	5	Освещение выключателей и органов управления, габаритные огни левого борта
F2	7,5	Ближний свет правой фары
F3	10	Дальний свет правой фары
F4	10	Правая противотуманная фара
F5	30	Система электростеклоподъемников дверей, электропривод люка
F6	15	Штепсельная розетка переносной лампы
F7	20	Звуковые сигналы, электропривод зеркал
F8	Обогрева заднего стекла, наружных зеркал МУС
F9	20	Очистители и смыватели стекол, дополнительный отопитель салона
F10	20	Прикуриватель
F11	5	Габаритные огни правого борта, освещение номерного знака
F12	7,5	Ближний свет левой фары
F13	10	Дальний свет левой фары и сигнализатор дальнего света фар
F14	10	Левая противотуманная фара
F15	20	Система электроблокировки замков дверей
F16	10	Аварийная сигнализация и указатели поворота
F17	7,5	Плафоны освещения, выключатель сигнала торможения
F18	25	Отопитель, выключатель обогрева заднего стекла и наружных зеркал
F19	10	Комбинация приборов, выключатель света заднего хода
F20	7,5	Задние противотуманные огни
F21-23	10; 20; 30	Запасные предохранители
Блок реле и предохранителей
F1	30	Силовая цепь реле вентилятора
F2	25	Антиблокировочна¤ система (АБС)
F3	5	Приборы
F4	10	Силовая цепь реле электробензонасоса
F5	20	Силовая цепь реле стартера
F6	30	Силовая цепь реле вентилятора
F7	20	Силова¤ цепь реле КМПСУД
F8	10	Антиблокировочна¤ система (АБС)
F9	80 (90)	Питание монтажного блока
F10	40	Антиблокировочна¤ система (АБС)
Реле и предохранители
F1	7,5	Муфта компрессора кондиционера
F2, F3	30	Вентилятор 1, вентилятор 2

Реле дворников камаз 5320

Подкапотное хозяйство

Предохранительные устройства

Все предохранительные устройства собрали в одном месте на едином блоке, который располагается в салоне машины под приборной панелью слева от водительского сиденья.

При необходимости проверки предохранителей блока в темное время суток в нижней части панельной доски предусмотрена лампа. Не допускается эксплуатировать защитные устройства, не предусмотренные конструкцией автомобиля, а также выполнять проверку на наличие искры (замыкать проводку на массу).

Какие предохранители установлены в монтажном блоке

В электронную схему автомобиля входят следующие конструктивные узлы и детали:

• источник питания (аккумуляторная батарея);
• топливный насос;
• фильтр очистки горючего;
• форсунки;
• блок управления двигателем;
• катушка и свечи зажигания;
• датчики холостого хода, коленвала, и дроссельной заслонки;
• тахометр;
• вентилятор для охлаждения радиатора;
• реле управления мотором вентилятора;
• контрольный индикатор работоспособности силового агрегата автомобиля;
• разъем для диагностики.

Монтажный блок предохранителей «Буханки» представлен в виде линейки с защитными устройствами, которая закреплена на раме автомобиля простой гайкой. Если стали появляться сбои в работе электрического узла автомобиля, первым делом проверяют функциональность предохранителя, отвечающего за конкретное электронное устройство. В случае, если элементы защиты монтажного блока работают исправно, значит, нужно проверить работоспособность самого электрооборудования. Если и оно в порядке, то остается вариант обследовать на целостность электрическую часть оборудования при помощи прибора – тестера.

Особенности модификации с мультифункциональным управлением

Вариации с кузовом автомобиля не слишком сильно влияли на его техническую комплектацию. А вот когда изменения коснулись органов управления, то модернизации подверглись:

1. Внутрисалонная проводка на УАЗ;
2. Подрулевой узел управления поворотами и наружным освещением;
3. Блок управления работой электрических стеклоочистителей на панели приборов.

Причина модернизации

Справочно: согласно общеевропейских требований по безопасности, при активации световых и звуковых приборов во время движения, водитель транспортного средства не должен снимать руки с рулевого колеса. По этому принципу строится схема проводки ВАЗ 2112 и других моделей Тольяттинского автозавода.

На автомобилях семейства УАЗ блок управления стеклоочистителями лобового стекла располагался на панели приборов. А поскольку это не соответствовало требованиям безопасности, то на всех последующих модификациях:

1. его заменили на более современный многофункциональный блок, расположенный непосредственно на рулевом колесе;
2. стали устанавливать новую панель приборов.

Самостоятельная модернизация

Автомобили новых выпусков уже в базе имеют многофункциональный блок управления. А вот владельцы ранних выпусков могут своими руками переоборудовать автомобиль под современные требования безопасности.

Для этого потребуется:

1. Оригинальная проводка УАЗ 2206 – как наиболее подходящая для самостоятельной переделки;
2. Заводская схема-инструкция , позволяющая правильно осуществить подключение подрулевых переключателей к штатной схеме;
3. Желание сделать качественный монтаж .

Совет: цена вопроса самостоятельной переделки невысока, поэтому не стоит ею пренебрегать при эксплуатации автомобилей УАЗ в динамичных дорожных условиях – на городских магистралях или дорогах общего пользования. Собственно говоря, и самостоятельная замена проводки УАЗ на старых моделях также позволит исключить ее отказы в работе.

Алгоритм работы будет следующим:

1. Отключаем аккумуляторную батарею;
2. Извлекаем из панели приборов блок управления;

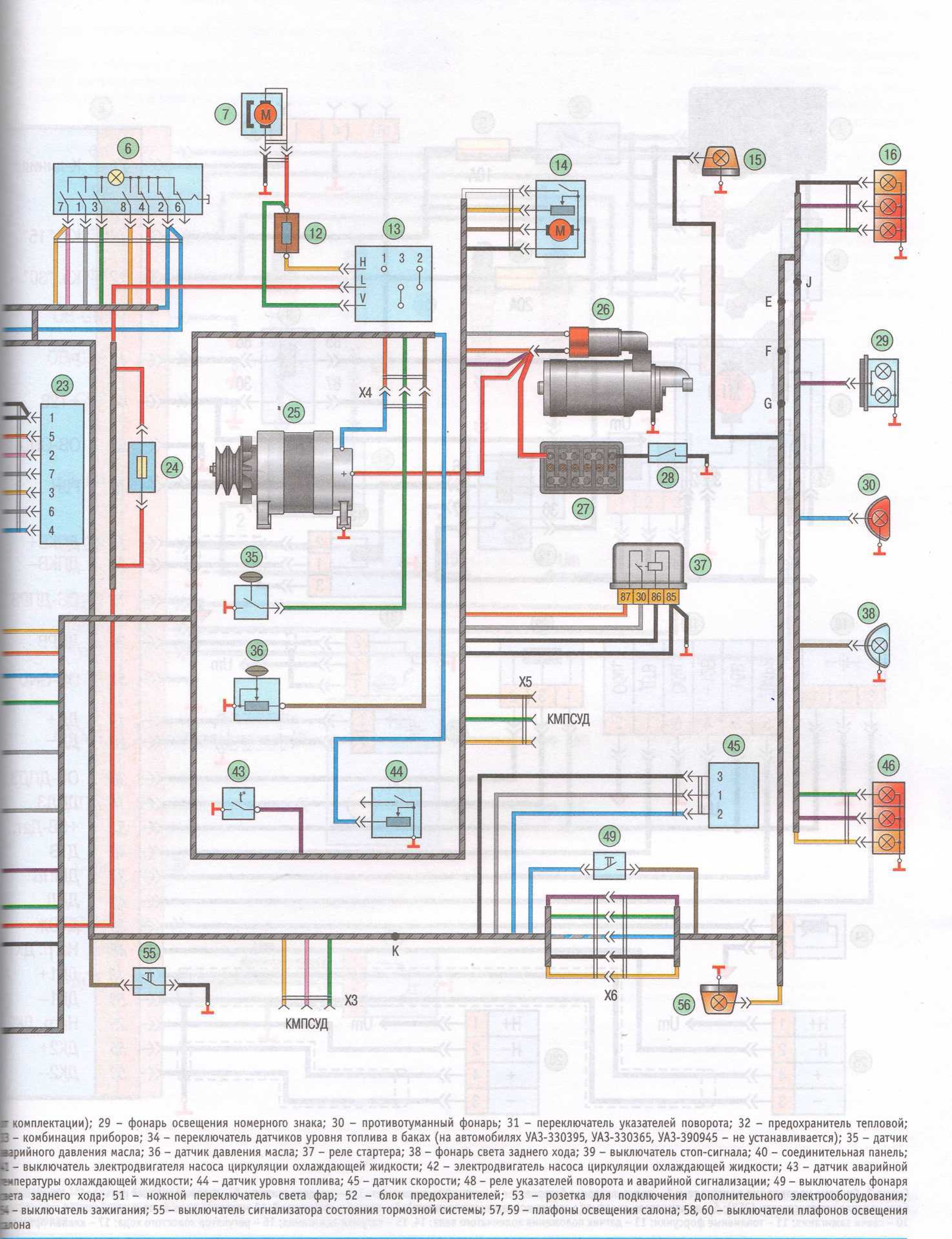

3. Отсоединяем провода, сверяясь с их соответствием заводской схеме на рис. 1;
4. Снимаем штатные переключатели с колонки рулевого колеса.

Для переделки потребуется приобрести несколько новых деталей:

1. Блок многофункциональных подрулевых переключателей от модели УАЗ 390995;
2. Реле для цепи стеклоочистителя (лучше всех подойдет от модели ВАЗ, как и проводка 2112, соединяющая реле и блок переключателей);
3. Контактные колодки в количестве 3 штук (одна 8-ми контактная для бока подрулевых переключателей и две 6-ти контактные для реле и штатного переходника).

Приступаем к установке:

1. Заменяем штатный разъем на новый;
2. Разрезаем провод 4х4 (на рис. 2 обозначен красным крестиком);
3. Соединяем его концы на 31В и на S контакт реле стеклоочистителя;
4. Соединяем с контактом 15 реле стеклоочистителя провод 5-2;
5. Контакт J реле присоединяем ко 2-му контакту подрулевого переключателя;
6. Подсоединяем на массу 13-контакт реле;
7. Соединяем переходным кабелем новую контактную колодку;
8. Подключаем ее к колодке, которая раньше подсоединялась со штатным переключателем на панели приборов;
9. Замыкаем контакты электромотора омывателя лобового стекла на контакты 6 и 7 переключателя;
10. На реле контакт 86 соединяем с контактом 6 подрулевого переключателя.

Автолюбители улучшили предложенную заводом-изготовителем схему переделки, внеся в нее некоторые изменения (на рис.3):

1. Ввели в схему переменный резистор R=10К, благодаря которому величину паузы в прерывистом режиме работы стеклоочистителей можно плавно изменять от 4 с до 15 с;
2. Подключение резистора сделать таким образом, чтобы отсчет режима работы начинался с момента остановки электродвигателя щеток.

Выводы: автомобили семейства УАЗ не только унитарные внедорожники многоцелевого назначения, но и простые в обслуживании транспортные средства. Практически любой автовладелец, вооруженный знаниями и цветными электросхемами способен не только восстановить отказавший узел, но и осуществить полезную модернизацию автомобиля и его отдельных элементов.

Где находится предохранитель бензонасоса уаз хантер

Блок находится под капотом рядом с ваккумным усилителем тормоза. Несколько раз был причиной того, что машина не заводилась (не работал бензонасос)

Оригинальный блок не нашел. Были закуплены стандартные колодки реле и колодки под предохранители (взял от старой сигналки)

Автомобиль УАЗ «Hunter» представляет собой модернизированную модель из линейки военного автотранспорта, адаптированного к гражданскому применению.

Машина отличается от своих предшественников более усовершенствованными узлами и агрегатами.

Электрооборудование автомобиля соответствует требованиям и стандартам, предъявляемым к современным автомобилям. Обновления коснулись также предохранителей.

Электронная система автономной диагностики в значительной степени упрощает процедуру определения возможных поломок с механизмами, которые связаны с электропитанием.

Электрооборудование

Каждый узел надежно защищен от непредвиденного повышения тока специальными плавкими вставками (предохранителями). Они собраны в едином монтажном блоке, состоящем из двух линеек, в каждой из которых находится 13 разъемов с плавкими вставками.

Компактный блок устанавливается внутри салона автомобиля с левой стороны от рулевой колонки. Чтобы было удобно осматривать элементы блока, чуть выше от него закреплена специальная лампа подсветки с встроенным выключателем.

В подкапотном пространстве УАЗ Хантер крепится еще один блок, с предохранителями ленточного типа.

Каждая вставка отвечает за определенное направление:

• пусковой выключатель;
• осветительные приборы снаружи авто;
• подогрев топливного фильтра;
• работа свечей зажигания.

Задачей плавких вставок одного и второго блоков состоит в защите электрических цепей оборудования от перегрузки и короткого замыкания. Корпуса предохранителей имеют разную расцветку и на них указывается номинальное значение силы тока.

Плавкие вставки монтажного блока установлены в следующем порядке.

F1	Верхняя планка	Резерв
F2	Габаритное освещение	Правая сторона кузова
F3	Ближний свет
F4	Дальнее освещение
F5	Противотуманные фары
F6	Лампа для подсветки места установки монтажного блока
F7	Стоп-сигналы задних фонарей
F8	Аварийная сигнализация
F9	Клаксон (звуковой сигнал)
F10	Лампы подсветки заднего номерного знака и подсветка приборов на панели управления
F11	Отвечает за прикуриватель
F12	Задняя противотуманка (при наличии)
F13	Резерв
F14	Нижняя планка
F15	Габаритное освещение	Левая сторона кузова
F16	Ближний свет
F17	Дальнее освещение
F18	Противотуманные фары
F19	Задний ход (белый свет)
F20	Указатели поворотов (справа и слева)
F21	Работа отопительного прибора
F22	Мотор дворников и омыватели лобового стекла
F23	Внутреннее освещение салона авто и подключение лампы подкапотного пространства
F24	Резерв
F25	Работа приборов и сигнализаторов (датчиков)
F26	Резерв

Замена предохранителей

Если обнаружен сгоревший предохранитель в монтажном блоке УАЗ Хантер, то перед его заменой следует разобраться почему это произошло, выяснить все возможные причины поломки и постараться ее устранить.

Запрещается при проведении работ:

• использовать вставки, выполненные кустарным способом (собственноручно);
• устанавливать изделия, которые конструктивно не предусмотрены в данном монтажном блоке;
• применять плавкие вставки, если их номинальная величина силы тока отличается от той, которая указана в сопроводительной техдокументации на автотранспортное средство;
• осуществлять проверку целостности электрической проводки (на наличие искры) путем замыкания ее на раму автомобиля.

Какие узлы и агрегаты защищают предохранители

Монтажный блок предохранителей на УАЗ Хантер обеспечивает надежную защиту следующих узлов:

1. Габаритные огни и основное освещение автомобиля.
2. Работа поворотных указателей.
3. Прикуриватель.
4. Звуковое сопровождение (клаксон).
5. Работу стеклоочистителей.
6. Внутреннее освещение салона авто.
7. Стоп-сигналы.
8. Отопительная система машины.
9. система и радиооборудование.
10. Насос отопительной системы.
11. Подсветка и работа приборов на панели.
12. Резервное оборудование.

«Евроблок» ВАЗ 2106 (нового образца), схема

Ниже показана картинка, как выглядит «евроблок» в жизни.

Замена блока предохранителей ВАЗ 2106 на «евроблок»

Ну и на конец, для тех кто не знает как же заменить старый образец на «евроблок», следующая информация. Здесь нет ничего сложного.

Просто нужно действовать согласно инструкциям ниже:

Для начала нужно отключить минус от аккумулятора.
Ключиком на 10 открутить старый БП

При этом провода не отсоединяются.
Согласно схеме выше, устанавливаются провода и перемычки.
Важно установить перемычки только на тех проводах, что идут с напряжением из моторного отсека.
Перемычки устанавливаются между выводами 3-4, 5-6, 7-8, 9-10, 11-12.
Далее, поочередно снимаются со старого устройства провода и крепятся на евроблок.
В конце проверить правильность подключения (например, при включенном ближнем свете, если  вытащить 5ый предохранитель, должна потухнуть левая фара).
Так же проверяются все остальные цепи.. Ниже, на видео, наглядно показано, как заменить старый БП на «евроблок»

Ниже, на видео, наглядно показано, как заменить старый БП на «евроблок».

Замена предохранителей на УАЗ Фермер инжектор

УАЗ Фермер инжектор оснащен системой предохранителей, которые защищают электрические цепи автомобиля от перегрузки и короткого замыкания. При возникновении неполадок в электросети автомобиля необходимо проверить и, при необходимости, заменить предохранители.

Предохранители установлены в специальном блоке, расположенном в салоне автомобиля. Для доступа к предохранителям необходимо выполнить следующие шаги:

Откройте дверь водителя и опустите сиденье в положение назад, чтобы обеспечить достаточное пространство для работы.
Возле ручки открывания капота находится штекерный разъем, который необходимо отсоединить, чтобы отключить центральный блок предохранителей.
Снимите верхнюю крышку блока предохранителей, освободив фиксаторы на его боковых сторонах.
Внимательно изучите схему расположения предохранителей, которая нанесена на внутреннюю сторону крышки блока.
Определите неисправный предохранитель по его виду (расплавленный или разорванный провод) и снимите его с панели, осторожно выдав его за контактные пластины.
Установите новый предохранитель, соответствующий по номиналу и типу заменяемому, в тот же слот, из которого был снят старый. Убедитесь, что предохранитель надежно зафиксирован в панели.
Закройте верхнюю крышку блока предохранителей и зафиксируйте фиксаторы на боковых сторонах.
Подсоедините штекерный разъем для центрального блока предохранителей.. После замены предохранителей рекомендуется проверить электрические цепи автомобиля на работоспособность

В случае повторного перегорания предохранителей, необходимо обратиться к специалистам для определения и устранения причины возникшей неполадки

После замены предохранителей рекомендуется проверить электрические цепи автомобиля на работоспособность. В случае повторного перегорания предохранителей, необходимо обратиться к специалистам для определения и устранения причины возникшей неполадки.
