Регулировка сцепления уаз: как отрегулировать лапки, прокачать, пропало, замена, свободного хода педали, правильно поставить диск, корзины, ремонт

Что делать, если сцепление буксует

Если в автомобиле возникла такая неисправность, как пробуксовывающееся сцепление, то в первую очередь следует узнать как можно быстрее, что делать. Устранять подобного рода неисправность нужно максимально быстро, чтобы предотвратить выход из строя двигателя при движении по труднопроходимой и сложной местности.

Важно обратить внимание, что перед разбором двигателя и проверкой износа механизма сцепления необходимо быть уверенным в достаточном свободном ходе педали. Чтобы проверить это, следует воспользоваться линейкой, замерив свободный ход упорной площадки педали в центре упорной площадки для ноги. Возьмем для примера отечественные машины ВАЗ, их свободный ход должен быть от 20 до 30 миллиметров

Возьмем для примера отечественные машины ВАЗ, их свободный ход должен быть от 20 до 30 миллиметров

Если же уверенности в необходимом расстоянии свободного хода нет, тогда важно сразу уточнить это в сервисных документах (зачастую книге), прилагаемым непосредственно к автомобилю, либо на официальном сайте производителя

Возьмем для примера отечественные машины ВАЗ, их свободный ход должен быть от 20 до 30 миллиметров

Проведя все эти измерения, настоятельно рекомендуется обратиться за помощью в ближайшую станцию технического обслуживания, в случае, если свободный ход находится в пределах нормы. Причиной этому является возможность повреждения сцепления, если у водителя нет необходимых инструментов и навыков в разборке и сборке, а также регулировки сцепления.

Зачастую пробуксовка возникает в связи с поломкой нажимных пружин, либо при их ослаблении. Также такая неполадка неоднократно встречается из-за коробления и износа нажимного диска. Их необходимо сразу же заменять на новые. В случае, когда автомобиль становится менее быстрым и не способен брать быстрый разгон – дело в сцеплении. Также явным признаком является горелый запах.
Пробуксовка возникает в связи с износом фрикционных накладок, что обусловлено уменьшение свободного перемещения педали. В случае, когда накладки изношены в меру, пробуксовка сцепления без труда ликвидируется путем настройки свободного хода. Когда же накладки изнашиваются полностью (это можно определить, если расстояние между заклепками и рабочими поверхностями не превышает 0.2 миллиметра). В таком случае понадобится полная замена ведомого диска, включая накладки.
Производить замену накладок следует, как только будут выявлены трещины, односторонние задиры, а также прогорание на их поверхностях. Также одним из важнейших показателей является набухание резиновых деталей гидравлического привода сцепления. Такой дефект нередко возникает именно из-за набухания деталей, изготовленных из резины, причиной нередко служит низкокачественная тормозная жидкость и ее состав, который далеко не всегда соответствует международным нормам и стандартам.

Сцепление начинает пробуксовывать, когда в составе используемой тормозной жидкости находится минеральное масло, керосин, либо бензин. Дабы избавиться от подобного рода неполадки, следует снять главный, а также рабочий цилиндр гидропривода

Важно разобрать всю систему целиком, после чего тщательно промыть ее спиртом, либо чистой тормозной жидкостью. Все детали, которые потерпели набухание следует заменить, тогда как компенсаторное отверстие очистить, а в систему залить тормозную жидкость, которая соответствует необходимому качеству и составу. Пружины могут значительным образом потерять упругость

Потеря упругости у нажимных пружин в первую очередь связана с возрастом автомобиля (негативно сказывается долговременная работа). Поломка сулит недостаточный показатель давления, которое оказывается на диск нажимными пружинами. Из-за этого начинает сцепление начинает пробуксовываться. Куда лучше проверять их состояние и производить замену на станции техобслуживания

Пружины могут значительным образом потерять упругость. Потеря упругости у нажимных пружин в первую очередь связана с возрастом автомобиля (негативно сказывается долговременная работа). Поломка сулит недостаточный показатель давления, которое оказывается на диск нажимными пружинами. Из-за этого начинает сцепление начинает пробуксовываться. Куда лучше проверять их состояние и производить замену на станции техобслуживания.

Осуществление замены

Пошаговая инструкция по замене:

Поставить авто УАЗ буханка на высокие опоры из кирпичей, деревянных колодок. Исключить падение с опор.
Слить рабочее масло с КП и РК.
Открутить задний кардан от РК. Поставить метки. При сборке установить точно так же, как было. Иначе появятся вибрации.
Для удобства дальнейшей работы открутить задний кардан полностью – от заднего моста тоже. Поставить метки. Передний кардан открутить только от РК. Поставить метки.
Снять глушитель.

При этом поочередно отсоединить:

хомут от кронштейна выхлопной трубы;
хомут глушителя;
болты, соединяющие фланцы глушителя и катализатора;
хомут резонатора.
Вынуть всю конструкцию глушителя со своего штатного места. Отложить в сторону задка машины. Все болты с гайками наживить на свои места, чтобы ничего не потерялось.

Снять термический экран.
Расшплинтовать тяги рычагов управления КП. Во избежание последующих регулировок нельзя трогать регулировочные гайки на тягах.
Расшплинтовать тросик ручного тормоза. Отвести в сторону вместе с защитным кожухом тросика.
Колодку провода сигнализатора заднего хода вынуть из колодки датчика на КП.
Провод датчика скорости отключаем от датчика.
Снять рабочий цилиндр сцепления.
Отсоединить тяги рычагов управления РК.
Вынуть из разъемов два провода кислородных датчиков спереди и после катализатора.

Отсоединить выхлопную трубу от двигателя.
Отсоединить катализатор и кронштейн от картера сцепления.
Двигатель немного поднять домкратом, используя кирпичи.
Открутить четыре гайки, крепящие КП к картеру.
Ослабить восемь болтов на двух кронштейнах крепления КП к раме. Во время снятия ничего не должно цепляться за КП.
Подставить под КП удобные подставки: старые шины, поддоны и полностью выкрутить удерживающие ее болты.
Монтировкой вывести КП в сборе с РК назад, позволив ей всей массой откинуться на подставки. Вместе с подставками вытягиваем КП из-под машины. Коробка передач со сцеплением и раздаточной коробкой снята. Приступаем к замене сцепления.

Открутить два болта стартера, которые крепят его к картеру сцепления, отвести в сторону. Открутить все остальные болты кожуха специальной удлиняющей насадкой с карданом.
Пометить расположение корзины на маховике. Постепенно открутить болты корзины, снять ее.
Подготовить новую корзину для замены. Найти специальные круглые цилиндрические выступы на старой и новой корзине. Ориентируясь по ним, перенести метки расположения относительно маховика.

Для сборки сцепления использовать специальную оправку.
Перед его установкой обезжирить поверхности маховика и нажимного диска корзины. Ведомый диск надеть на оправку, которую вставить в маховик.
Надеть корзину, наживить на маховик. Все крепежные болты смазывать фиксатором резьбы. Затягивать крест-накрест, постепенно, несколькими этапами. Усилие затяжки 70 кгс/см².
Вынуть оправку. Коробку передач вместе с раздаточной коробкой устанавливать в обратной последовательности. После установки отрегулировать ход педали сцепления.

Источник статьи: http://buhanka-uaz.ru/zamena-stsepleniya-uaz-buhanka

Ремонт сцепление Уаз буханка

Наличие схемы внутреннего устройства позволяет самостоятельно выполнить ремонт в случае простых дефектов. Повышенный расход топлива, масла, утечка охлаждающей жидкости, необычные шумы и стуки в механизме являются первыми признаками необходимости ремонта. Техническое обслуживание и замена изношенных деталей способствуют продлению срока службы деталей и транспорта.

Как отрегулировать лапки сцепления

Чтобы отрегулировать сцепление Уаз буханка , необходимо выполнить следующие ремонтные работы:

Измерьте линейкой величину свободного радиуса перемещения педали привода, отключающего механизм. Стандартное значение для пружинного типа должно находиться в диапазоне от 35 до 55 мм, для мембранного типа — от 5 до 30 мм.
Измерение полного хода педали при ее опускании до упора. Стандартное значение для рычажно-пружинного типа составляет 18,5 см, для мембранного типа — 16,5 см.
Установите желаемое положение, изменяя его с помощью клавиши.
Проверьте расстояние при опущенной педали между перегородкой блока двигателя и центром вала штока. Должно быть достигнуто значение 9,6 см. Свободный ход вилки должен составлять не менее 1,7 см. Изменение длины штока смещения рабочей корзины является инструментом регулировки. Для этого вынимайте и снова вставляйте толкатель, пока не будет достигнуто нужное значение.

Регулировка свободного хода педали сцепления требуется, если расстояние между вращающейся частью, расположенной на натяжных рычагах, и регулировочными винтами и креплениями не находится в пределах 50,75-52,25 мм. Болты можно выкручивать и подтягивать до тех пор, пока не будет достигнут нужный размер.

Узел мембранной пружины не требует свободной регулировки и не требует регулировки запорной системы механизма. Правильные размеры зазора и хода обеспечиваются конструктивными особенностями.

Ремкомплект главного цилиндра сцепления

Качество сборки цилиндров сцепления УАЗ оставляет желать лучшего. Некоторые водители перешли на ВАЗовские цилиндры, которые более надежны. Я также отказался от использования ремонтных комплектов, потому что проблем с ними ничуть не меньше. При дешевом ремонте срок службы отремонтированного ГК составлял от одного месяца до шести месяцев.

Чтобы заменить прокладки:

открутите главный разъем;
Сжимайте в направлении поршневого конца фланец и поршень;
Убедитесь, что зеркало не поцарапано;
Снимите стопорное кольцо;
Протрите все детали и цилиндр изнутри чистой тканью;

Регулировка хода

Необходимость регулировки

Регулировка шага толкателя в рабочем цилиндре сцепления проводится для того, чтобы сцепление правильно выполняло свои задачи. При неправильной регулировке могут возникнуть два вида неполадок.

Видео регулировки сцепления УАЗ Патриот

В первом случае может возникнуть неполное прижатие нажимного диска к ведомому. Это происходит в случае, когда полностью отсутствует свободный ход штока или он меньше нормы. В таком случае будет наблюдаться пробуксовка сцепления, что неизбежно приведет к износу составных элементов.

В другом случае, когда свободный ход больше необходимого, будет наблюдаться такое явление, как неполное выключение сцепления. В таком случае водитель внедорожника почувствует проблемы с переключением передач, они будут плохо включаться, или перестанут включаться совсем. Это влечет за собой увеличение износа блокирующих колец синхронизатора.

На этом следует подвести итог и отметить, что очень важно следить за исправностью сцепления и вовремя доливать тормозную жидкость в бачок. Неисправность муфты на внедорожнике УАЗ Патриот может обратиться серьезными последствиями

Неисправность муфты на внедорожнике УАЗ Патриот может обратиться серьезными последствиями.

Начинать регулировку шага штока цилиндра рекомендуем с очистки резьбы регулировочных гаек. Для этого необходимо резьбу и гайки смазать специальной смазкой типа WD-40. После этого приступаем к непосредственному процессу:

В завершение работ необходимо проверить наличие свободного шага. Если он входит в нормированный диапазон, то все было проведено правильно. Данный процесс не является трудоемким и проводится своими руками без лишних затрат.

Иногда необходима регулировка сцепления УАЗ, заключающаяся в изменении положения педали сцепления. Для этого главный цилиндр имеет регулировочный узел.

Регулировка полного хода педали сцепления Уаз.

Положение педали выключения сцепления и ее полный ход регулируется изменением длины толкателя главного цилиндра выключения сцепления. Для этого, ослабив гайку регулировочного узла толкателя, отсоединяют вилку толкателя от педали и поворачивая ее в нужную сторону, добиваются требуемого результата.

— Для автомобилей семейства Уаз-3160 и Уаз-3162 : 130-170 миллиметров.

— Для автомобилей семейства Уаз Патриот до 2007 года выпуска : 130-170 миллиметров.

— Для автомобилей семейства Уаз Патриот после 2007 года выпуска : 120-140 миллиметров.

— Для автомобилей семейства Уаз-3741, 3962, 3909, 2206, 3303 вагонной компоновки : 180-220 миллиметров.

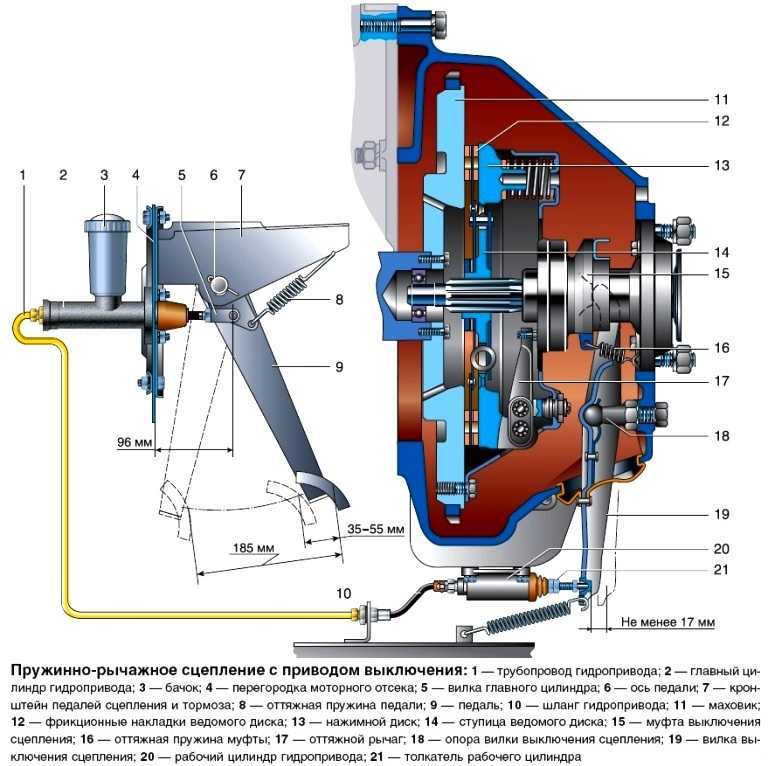

И для автомобилей Уаз имеющих сцепление с нажимными пружинами и оттяжными рычагами -165-205 мм. Более точно, величину свободного хода педали сцепления можно уточнить в руководстве по эксплуатации на конкретный автомобиль.

Регулировка свободного хода педали сцепления Уаз.

Свободный ход педали сцепления с нажимной пружиной диафрагменного типа в пределах 5-30 мм обеспечивается самой конструкцией сцепления и не регулируется. Регулировка свободного хода педали выключения сцепления с нажимными пружинами и оттяжными рычагами, установка которого возможна на некоторые автомобили Уаз с двигателем УМЗ-421, производится изменением длины толкателя рабочего цилиндра в следующем порядке :

— отсоединить от вилки выключения сцепления пружину и ослабить контргайку, — закручивая или откручивая ввертную часть толкателя, установить свободный ход наружного конца вилки выключения сцепления в пределах 2.5-3.6 мм, что будет соответствовать свободному ходу педали выключения сцепления в пределах 35-55 мм.

Диск сцепления: как определиться, какой стороной его правильно установить на УАЗ

Мы не будем обсуждать полный алгоритм действий при замене всего узла или только диска сцепления на УАЗе «Буханка» или другой модели уазика, вся эта информация есть здесь.

Популярный контент: замена сцепления уаз буханка

Популярный контент: кулиса уаз буханка

Поговорим о том, как не ошибиться стороной, устанавливая диск сцепления. И тут есть несколько методов:

Нередко производственники сами наносят обозначения на диски сцепления, указывая какой стороной куда крепить. Отметки присутствуют и на демпферных пружинах. Учитывайте, что язык надписей будет соответствовать стране производителя. Так, на стороне КПП может быть следующая маркировка: «gearbox side» или «getriebeseite» и др. Моторная сторона будет помечена примерно так: «MOTOR SIDE» или «SCHWUNGRAD-SEITE» и т. д. Это самый очевидный способ, но он доступен не всегда.
Понять, как установить диск сцепления на УАЗ правильно можно экспериментальным путём. А именно: просто приложите диск к маховику сначала одной, а потом второй стороной. Он должен прилегать к «принимающей стороне» так, чтобы ничего не цеплялось. Но тут можно обмахнуться, поскольку из-за почти идентичного выноса ступицы на некоторых дисках, ничего и не будет мешать, какой бы стороной вы его не поставили.
Если никаких обозначений нет, как и желания экспериментировать, вооружайтесь штангенциркулем и проводите визуальный осмотр детали. Обращённая к КПП сторона должна плотно примыкать к корзине. Вы заметите, что с этой стороны ступица немного выступает. Демпферные пружины примерно на 75% выдвинуты к стороне корзины, в которой под их корпус предусмотрен проём. А вот с прилегающей к двигателю стороны эти же пружины выглядывают всего на 25% (корпус соединяется с рабочей можно сказать без зазоров), и ступица выступает минимально или вооще не выступает.

Интересный материал тут: 417 двигатель

Наглядно о процессе в видео.

А как вы определяете, какой стороной будете ставить диск сцепления на свой УАЗ?

Интересный материал тут: как прокачать сцепление уаз буханка

Частые неисправности и их причины

Для системы сцепления автомобиля УАЗ характерны разные неисправности: усиленное сцепление, механизм не выжимается, буксует или не прокачивается. Избежать подобных проблем помогает своевременное техническое обслуживание, замена изношенных деталей, смазка и контроль уровня жидкости в баке, диагностика всех систем и компонентов механизма.

Инструкция по эксплуатации дает основные сведения о работе узлов транспорта, подготовке их к действию, правилах и периодичности контроля функциональности агрегатов, основных неисправностях и расшифровке кодов ошибок. Следование рекомендациям производителя позволит продлить срок службы техники. Простые поломки можно исправить самостоятельно.

Первая категория причин относится к проблеме, когда при опущенной педали система не может запуститься полностью. Алгоритм действий следующий:

Отсутствие у педали свободного хода. Ремонтные мероприятия заключаются в настройке привода выключения.
Сбой работы в конструкции перемещения нажимных дисков требует замены детали или удаления причины заедания.
Неисправность нажимных пружин, сниженное усилие. Исправить ситуацию поможет приобретение новых запчастей.
Попадание масла на поверхность трения дисков. Необходимо промыть и протереть бензином элементы насухо.
Длительное буксование вызывает перегрев. Механизм самостоятельно остынет через некоторое время.

Если система запускается рывками или с вибрацией, причины могут быть следующими:

Попадание масла на поверхность трения дисков. Необходимо установить новую деталь или протереть старую бензином, удалить выступающие неровности на поверхности нажимного диска и маховика.
Износившиеся до заклепок фрикционные накладки указывают на потребность в незамедлительной замене компонента.
Неправильное расположение оттяжных рычагов. Потребуется демонтаж сцепления и регулировка комплектующих.

Если при нажатии на педаль возникает посторонний шум, это может говорить о пришедшем в негодность подшипнике или отсутствии в нем смазки. Если использование масла не помогло, потребуется приобрести новый элемент. Поломка оттяжной пружины приводит к невозможности фиксации педали в верхнем положении. Пружину необходимо заменить.

Пропадает сцепление

Часто механизм не запускается или пропадает после долгого простоя транспорта без работы. Вероятная причина — «прикисание» ведомого диска к другим элементам конструкции. Если несколько попыток завести автомобиль не привели к успеху, лучше обратиться в сервисный центр. Исправить ситуацию самостоятельно в данном случае не получится.

Ведет сцепление

Распространенная группа неисправностей связана с ситуацией, когда сцепление ведет, нет возможности полностью выключить механизм. Здесь может быть несколько причин:

Свободный ход больше допустимого предела. Необходимо произвести регулировку.
Повреждение ведомого диска. Необходимо поменять или при возможности исправить деформацию.
Разрушение элементов ведомого диска. Здесь только один выход — приобрести новую деталь.
Попадание в систему гидропровода воздуха. Исправить ситуацию поможет прокачка механизма.
Заедание ступицы. Удалить забоины, посторонние элементы, заусеницы и иные причины нарушения работы конструкции.
Неправильное расположение оттяжных рычагов. Потребуется демонтаж сцепления и регулировка комплектующих.

Преимущества и недостатки дизельного Патриота

Дизельный Патриот уже получил одобрение у большого количества водителей, ведь внедорожник способен без проблем справляться со всеми трудностями бездорожья. Плюс к этому, топливный механизм на дизеле снижает расход, поэтому автомобили и считаются экономными. Также, стоит отметить такие преимущества:

легкость эксплуатации и ухода за автомобилем;
внедорожник способен заезжать на бездорожье под углом 35 градусов;
автомобиль способен покорять броды и траншеи, глубиной около 50 см;
качественная отделка салона авто.

Согласно расходу дизеля по техническому паспорту, вам потребуется 9,5 литров топлива на 100 км. Как видим, эти модели экономичнее. Среди недостатков можно выделить высокую цену на авто и невысокий показатель динамичности и мощности силовых агрегатов Патриота.

Как поменять сцепление на УАЗ Патриот

Некоторые узлы автомобиля рано или поздно изнашиваются. В таких случаях владелец задумывается о том, можно ли сделать ремонт своими руками. Замена сцепления на УАЗ Патриот 31631 требует специальных навыков. Однако выполнить такую работу самостоятельно все же можно.

Характерные неисправности, для устранения которых необходимо заменить сцепление

При поломке сцепления заменяют весь комплект, включающий диски, маховик, регулирующие подшипники. Специалисты советуют обновлять опорный подшипник маховика.

Систему нужно ремонтировать при возникновении таких неисправностей:

появление скрипящих или свистящих звуков при надавливании на педаль;
возникновение вибрации или толчков при переключении рычага МКПП;
неполное включение или отключение сцепления, усложняющее управление автомобилем.

Процесс замены сцепления на УАЗ Патриот своими руками

Если навыки по замене сцепления отсутствуют, рекомендуется доверить процедуру специалистам. В остальных случаях приобретают необходимые материалы и инструменты, подготавливают рабочее место.

Набор инструментов

Для ремонта автомобиля УАЗ Патриот потребуются такие инструменты:

гаечные ключи разных размеров;
отвертка с длинной насадкой;
оправка для регулировки ведомого шкива;
монтировка.

Последовательность действий

Чтобы поменять сцепление на УАЗике, выполняют такие действия:

Заводят машину в бокс со смотровой ямой. Затем снимают коробку передач и кожух системы сцепления.

Выключающий элемент смещают вперед, удаляют вилку и шаровую часть. Демонтажу подлежит и подшипник выключения.

После демонтажа муфты осматривают подшипник

Особое внимание уделяют месту соединения муфты с опорной вилкой, а также поршню рабочего цилиндра. При наличии вмятин или других повреждений компонент заменяют

Устанавливают регулирующую оправку

Это помогает избежать смещения шкива при отсоединении нажимной части. Удерживая маховик, удаляют болты, фиксирующие кожух. В УАЗ Патриот таких крепежных элементов 6.

Демонтируют шкивы, после снятия их осматривают на наличие повреждений и следов коррозии. При обнаружении трещин или вмятин деталь для повторной установки непригодна. Проверке подлежат фрикционные накладки. Если соединения расшатаны, ведомый элемент заменяют.

Оценивают степень фиксации демпферных пружин. Эти детали находятся в выемках шкива. Если пружинки отличаются повышенной подвижностью, их заменяют. Нажимной элемент обновляют тогда, когда крепления кожуха или диска расшатаны.

Осматривают диафрагменную пружину. Если она повреждена или растянута, требуется замена. Места соединений пружины с подшипником должны находиться в одной плоскости.
Проверка рабочих поверхностей маховика. Элементы не должны иметь трещин, вмятин или признаков износа. Маховик очищают от пыли и грязи, используя пылесос с функцией выдува. Элемент вынимают, снимают подшипник. Последний нужно менять всегда, иначе деталь может быстро выйти из строя и нарушить работу первичного вала.

С помощью молотка и зубила удаляют опору. Новый элемент устанавливают так, чтобы он был надежно зафиксирован. Деталь чувствительна к повышенным нагрузкам, поэтому при установке нельзя использовать молоток.

Проверяют работоспособность ведомого шкива. Он должен легко перемещаться по шлицам. Причины заклинивания устраняются, неисправные компоненты заменяются.

Маховик возвращают на место, устанавливают пыльник и кожух. После этого переходят к установке стартера. Ведомый шкив монтируют с помощью оправки. После установки нажимного элемента вкручивают винты. Все болты крепления должны быть затянуты равномерно.

Направляющую деталь подшипника покрывают смазкой, устанавливают коробку передач с защитной накладкой. Смазывать нужно и внутренние части муфты выключающего подшипника, опоры вилки, касающиеся поршневого механизма.

Устанавливают опорную вилку, муфту и кожух. КПП возвращают в прежнее положение. Замена системы завершается.

После выполнения ремонта проверяют работоспособность обновленного узла автомобиля.
