Как сделать замену самостоятельно
Когда автолюбитель определился с местом расположения предохранителя, можно переходить к вопросу о том, как заменить предохранитель прикуривателя самостоятельно. Стоит отметить, что процедура не отнимает много времени и с поставленной задачей возможно справиться без посторонней помощи. Даже если у автолюбителя отсутствуют профессиональные знания и опыт в сфере работы с внутренним устройством машины.
Достаточно выполнить поэтапно следующую инструкцию:
для начала требуется выключить зажигание. Открыть капот и изъять с аккумулятора минусовую клемму;
получая возможность работать с блоком, определить, где располагается предохранитель. Открутить болты и снять крышку для получения доступа к внутренним элементам системы, которые обеспечивают бесперебойную работу электрооборудования;
с внутренней стороны крышки располагается схема, которая потребуется, чтобы быстро и качественно поменять ПП. Рекомендуется перед работами максимально изучить схему, чтобы не нанести важным элементам серьезные повреждения и понять, какая конструкция отвечает за работу устройств;
далее можно приступить к демонтажу ПП. Поэтому заранее рекомендуется подготовить специальные щипчики, находящиеся в корпусе рабочего блока. В качестве альтернативы допустимо использовать пассатижи;
когда требуется сделать смену ПП, важно использовать только такие блоки, которые имеют одинаковый номинал. Соответственно, на деталях должна присутствовать маркировка «20», что означает номинал напряжения в 20 Ампер
Предохранитель, работающий с таким напряжением, встречается чаще всего. Однако встречаются случаи, когда указан другой показатель. Важно соблюдать данное условие, во избежание неисправностей и трудностей;
для начала нужно определиться, работает ли ПП. Если элемент вышел из строя, то это можно понять невооруженным глазом. Нить плавкая станет обугленной черного цвета или будет оборванной. Иногда корпус из пластика начинает плавиться. Если подобные признаки замечаются, то в скором будущем стоит ожидать, что элемент перестанет работать. Как правило, когда корпус начинает плавиться, это говорит о возникновении резких скачков напряжения, либо о коротком замыкании. Чтобы выявить проблему, нужно прозвонить проводку. Как правило, проблема чаще всего диагностируется в оборванном проводе;
сделать установку новой детали вместо сгоревшего предохранителя. Не имеет значения, какой стороной осуществляется установка, главное поставить его в идентичное гнездо;
закрыть крышку секции для монтажа, подключить аккумулятор. Включить зажигание и протестировать, насколько успешно работает новый элемент после установки. Если все манипуляции выполнены правильно, то прикуриватель будет работать в надлежащем порядке. В случае, когда неисправность скрывалась не в работе ПП, а например, в проводке, рекомендуется провести полную диагностику.
На этом задачу по смене предохранителя можно считать выполненной.
Схема монтажного блока 2108-21099 карбюратор
Расположение реле и предохранителей в монтажном блоке Ваз-2108 старого образца (17.3722, предохранители цилиндрической формы)
Блок предохранителей 17.3722 старого образца и его элементная база
Расположение реле и предохранителей в монтажном блоке Ваз-2108 нового образца (17.3722, ножевые (флажковые) предохранители)
Блок предохранителей 17.3722 нового образца и его элементная база
Схемы предохранителей и соединительных колодок на блоках старого и нового образца являются абсолютно одинаковыми.
Предохранители используются для защиты различных электрических цепей от перегрузки или короткого замыкания. Если вдруг какой-либо из электрических приборов перестал работать (фары, сигнал, обогрев стекла и т.д.) в первую очередь необходимо проверить предохранитель этой электрической цепи. На ВАЗ 2109 предохранители находятся в монтажном блоке, который располагается под капотом с левой стороны по ходу движения автомобиля. За что отвечает каждый предохранитель можно узнать из таблиц представленных ниже .
Описание предохранителей ВАЗ 2109 в монтажном блоке старого образца
| № | Сила тока, А | Защищаемая цепь |
|---|---|---|
| 1 | 8 | Резервный |
| 2 | 8 | Резервный |
| 3 | 8 | Электродвигатели фароочистителей в момент включения) Реле включения фароочистителей (контакты) Клапан включения омывателя фар |
| 4 | 16 | Электродвигатели фароочистителей (в режиме работы) Реле включения фароочистителей (обмотка) Электродвигатель вентилятора отопителя Электродвигатель насоса омывателя Электродвигатель очистителя заднего стекла Реле времени омывателя заднего стекла Клапан включения омывателя ветрового и заднего стекол Реле электровентилятора охлаждения радиатора (обмотка) Реле включения обогрева заднего стекла Контрольная лампа включения обогрева заднего стекла Лампа освещения вещевого ящика |
| 5 | 8 | Указатели поворота, реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота) Контрольная лампа включения указателя поворота Задние фонари (лампы света дальнего хода) Электродвигатель и реле стеклоочистителя ветрового стекла Обмотка возбуждения генератора (при пуске двигателя) Контрольная лампа уровня тормозной жидкости Контрольная лампа аварийного давления масла Контрольная лампа прикрытия воздушной заслонки карбюратора Контрольная лампа включения стояночного тормоза Табло “STOP” Указатель температуры охлаждающей жидкости Указатель уровня топлива Контрольная лампа резервного остатка топлива Вольтметр |
| 6 | 8 | Задние фонари (лампы сигнала торможения) Плафон освещения салона |
| 7 | 8 | Фонари освещения номерного знака Подкапотная лампа Лампы освещения приборов Контрольная лампа наружного освещения Табло подсветки рычагов отопителя Лампа освещения прикуривателя |
| 8 | 16 | Электродвигатель вентилятора охлаждения радиатора и реле его включения (контакты) Звуковой сигнал и реле его включения |
| 9 | 8 | Левая фара (габаритный свет) Левый задний фонарь (габаритный свет) |
| 10 | 8 | Правая фара (габаритный свет) Правый задний фонарь (габаритный свет) |
| 11 | 8 | Указатели поворота, реле-прерыватель аварийной сигнализации (в режиме аварийной сигнализации) Контрольная лампа включения аварийной сигнализации |
| 12 | 16 | Нагревательный элемент обогрева заднего стекла Реле включения обогрева заднего стекла (контакты) Патрон подключения переносной лампы Прикуриватель |
| 13 | 8 | Правая фара (дальний свет) |
| 14 | 8 | Левая фара (дальний свет) Контрольная лампа включения дальнего света фар |
| 15 | 8 | Левая фара (ближний свет) |
| 16 | 8 | Правая фара (ближний свет) |
Описание предохранителей в монтажном блоке нового образца
Замена монтажного блока на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099
Добро пожаловать! Монтажный блок – на автомобилях семейства Самара использовалось всего два блока, первый блок ставился на карбюраторные автомобили и применялся в плоть до 1998 года (Носил индекс он «17.
3722»), после же 1998 года когда автомобили семейства Самара начали уже переводить на инжекторную систему впрыска, начал применяться другой монтажный блок от автомобиля ВАЗ 2114 и индекс он носил похожий с маркой автомобиля («2114–3722010–60» он маркировался), отличались два этих блока типами реле (Они были более маленькие на новом блоке и более компактные) и предохранителями (на старом блоке использовались цилиндрические предохранители как на классике, для наглядности цилиндрические предохранители на фото ниже можно увидеть, на новом же они были уже флажковые).
Примечание! Для того чтобы произвести замену блока на новый, много инструментов вам не нужно главное: Головками накидными запаситесь, к ним удлинитель приобретите, так же отвёртку на всякий случай (Подковырнуть ей монтажный блок в случае чего), ну и гаечный ключ ещё возьмите чтобы отвернуть гайку крепления минусового провода на клемме!
Где находиться монтажный блок? На всех автомобилях Самарского семейства (Не важно какой двигатель установлен, так же важна марка автомобиля то есть ВАЗ 2109 или ВАЗ 2114) блок находиться в одном и том же месте, для того чтобы его увидеть его капот поднимите у автомобиля и посмотрите под лобовым стеклом, он на фото для наглядности стрелкой указан (Но там крышка верхняя снята с блока, а у вас она будет поэтому учтите это). Когда нужно менять монтажный блок? Его на новый образец можно поменять (С флажковыми предохранителя), можно вообще никогда не менять и постоянно ездить на старом, но электроника вить вещь тонкая и со временем (С годами) контакты пригорают, окисляются и портятся, особенно если машина хранится не в гараже а на улице (Как правило на улицы большая влажность, от которой вся электроника то и страдает) то проблемы с монтажным блоком у вас всё же рано или поздно начнутся, могут предохранители постоянно перегорать, кроме этого в том месте где контакты окислены будет повышено тепло в связи с которым блок по не многу будет у вас расплавляться, появиться ещё проблема с электроникой (К примеру предохранитель у вас стоит и он целый, а вся цепь на который идёт предохранитель не работает) в этом случае возможно контакты отошли (Если вы умеете паять, то можете не менять блок а просто разобрать его и припаять все контакты по схеме которую можно найти по фотографиям в интернете). Когда нужно менять монтажный блок? Его на новый образец можно поменять (С флажковыми предохранителя), можно вообще никогда не менять и постоянно ездить на старом, но электроника вить вещь тонкая и со временем (С годами) контакты пригорают, окисляются и портятся, особенно если машина хранится не в гараже а на улице (Как правило на улицы большая влажность, от которой вся электроника то и страдает) то проблемы с монтажным блоком у вас всё же рано или поздно начнутся, могут предохранители постоянно перегорать, кроме этого в том месте где контакты окислены будет повышено тепло в связи с которым блок по не многу будет у вас расплавляться, появиться ещё проблема с электроникой (К примеру предохранитель у вас стоит и он целый, а вся цепь на который идёт предохранитель не работает) в этом случае возможно контакты отошли (Если вы умеете паять, то можете не менять блок а просто разобрать его и припаять все контакты по схеме которую можно найти по фотографиям в интернете)
Когда нужно менять монтажный блок? Его на новый образец можно поменять (С флажковыми предохранителя), можно вообще никогда не менять и постоянно ездить на старом, но электроника вить вещь тонкая и со временем (С годами) контакты пригорают, окисляются и портятся, особенно если машина хранится не в гараже а на улице (Как правило на улицы большая влажность, от которой вся электроника то и страдает) то проблемы с монтажным блоком у вас всё же рано или поздно начнутся, могут предохранители постоянно перегорать, кроме этого в том месте где контакты окислены будет повышено тепло в связи с которым блок по не многу будет у вас расплавляться, появиться ещё проблема с электроникой (К примеру предохранитель у вас стоит и он целый, а вся цепь на который идёт предохранитель не работает) в этом случае возможно контакты отошли (Если вы умеете паять, то можете не менять блок а просто разобрать его и припаять все контакты по схеме которую можно найти по фотографиям в интернете).
Правила эксплуатации
Если в какой-то момент прикуриватель перестанет работать, что произойдет? Все ваше дополнительное оборудование перестанет получать питание. Как результат, вы останетесь без медиацентра, навигатора, не сможете зарядить телефон и так далее.
Есть несколько важных правил, которых рекомендуется придерживаться в процессе эксплуатации своего ВАЗ 2109, оснащенного прикуривателем.
- Не рекомендуется напрямую через прикуриватель подключать компрессоры, которыми сегодня многие подкачивают колеса в пути. Лучше подключить его непосредственно через аккумулятор. Такие устройства потребляют много энергии, создают внушительную нагрузку на электрическую проводку автомобиля. В какой-то момент она может расплавиться, либо сгорит предохранитель.
- Не пытайтесь всунуть в гнездо прикурки устройства, разъемы которых больше размера прикуривателя.
- Не подключайте металлические предметы. Также не используйте при подключении устройства, оборудование, имеющее металлические кольца на корпусе. Они не редко вылетают, что в результате создает короткое замыкание. В лучшем случае у вас быстро сядет аккумулятор.
А что за ним
Процесс снятия и замены предохранителей
Способы устранения поломки
- при обнаружении перегоревшего предохранителя, его нужно извлечь и заменить. Часто автолюбители допускают распространенную ошибку. Для определения целостности предохранителя визуального осмотра недостаточно. Бывает, что окислившиеся по сторонам ножки выглядят совершенно нормальными. Прежде чем установить новый предохранитель не лишним будет проверить его ножки на прочность. Поддельные, плохого качества предохранители неизвестных производителей имеют легко гнущиеся ножки, тогда как качественные довольно устойчивы к сминанию;
- чтобы проверить качество контактов прикуривателя достаточно из салона извлечь его из гнезда. Это делается довольно просто, не нужно разбирать переднюю панель. Подогнув металлическую защелку во внутрь тонкой отверткой, можно вытянуть корпус прикуривателя на себя.
Чтобы прикуриватель долго служил, не стоит подключать энергоемкие приборы в сеть. Автомагнитола должна быть запитана напрямую через аккумулятор с соответствующим автономным предохранителем в цепи. Если следить за чистотой в гнезде прикуривателя, следить за прочностью контактов, о проблеме можно забыть надолго.
Монтажный блок в салоне
БП старого типа
Устройство и назначение прикуривателя
Прикуриватель в автомобилях ВАЗ 2108, 2109 и 21099 используется:
- по основному назначению, то есть для подкуривания сигарет;
- для питания устройств, таких как видеорегистратор, навигатор, антирадар и т.д.;
- для зарядки мобильных гаджетов, плееров и планшетов.

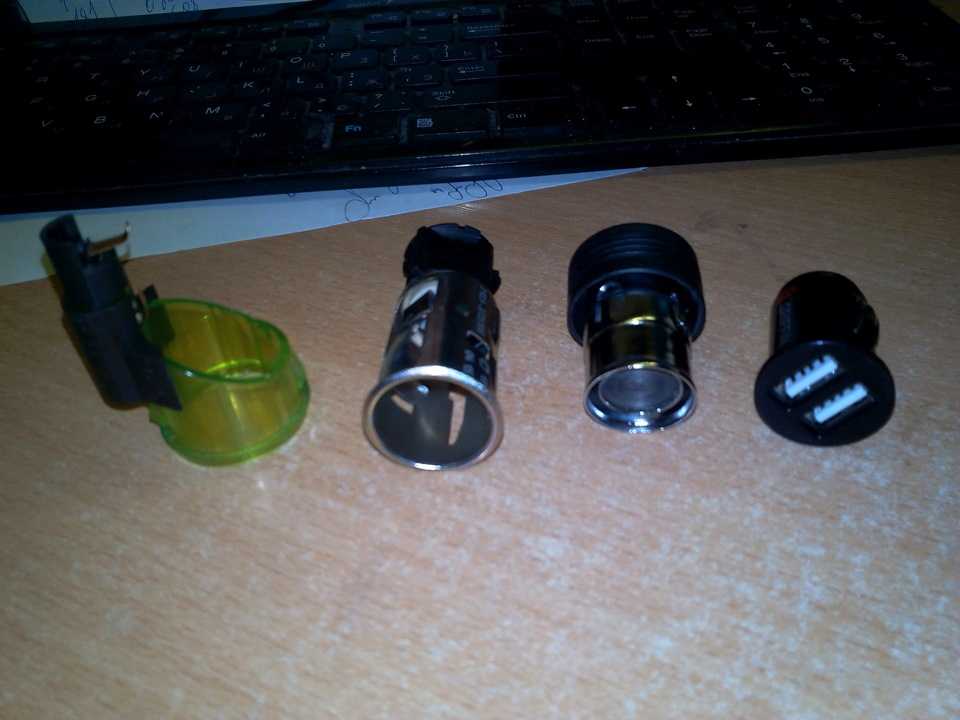

Что касается устройства, то прикуриватель состоит из:
- корпуса, в который заключены все составляющие элементы;
- изолятора;
- клеммы для подключения к цепи питания;
- контактов держателя;
- нагревательного элемента — основного компонента устройства;
- металлических лапок, фиксирующих элемент;
- пружинки, которая выбивает сам прикуриватель из посадочного места в случае полного нагрева.
Правила эксплуатации
Если в какой-то момент прикуриватель перестанет работать, что произойдет? Все ваше дополнительное оборудование перестанет получать питание. Как результат, вы останетесь без медиацентра, навигатора, не сможете зарядить телефон и так далее.
Есть несколько важных правил, которых рекомендуется придерживаться в процессе эксплуатации своего ВАЗ 2109, оснащенного прикуривателем.
- Не рекомендуется напрямую через прикуриватель подключать компрессоры, которыми сегодня многие подкачивают колеса в пути. Лучше подключить его непосредственно через аккумулятор. Такие устройства потребляют много энергии, создают внушительную нагрузку на электрическую проводку автомобиля. В какой-то момент она может расплавиться, либо сгорит предохранитель.
- Не пытайтесь всунуть в гнездо прикурки устройства, разъемы которых больше размера прикуривателя.
- Не подключайте металлические предметы. Также не используйте при подключении устройства, оборудование, имеющее металлические кольца на корпусе. Они не редко вылетают, что в результате создает короткое замыкание. В лучшем случае у вас быстро сядет аккумулятор.
Ремонт
Если поломки прикуривателя избежать не удалось, вам необходимо предпринять действия по устранению неисправностей. Для этого воспользуйтесь следующим алгоритмом действий.

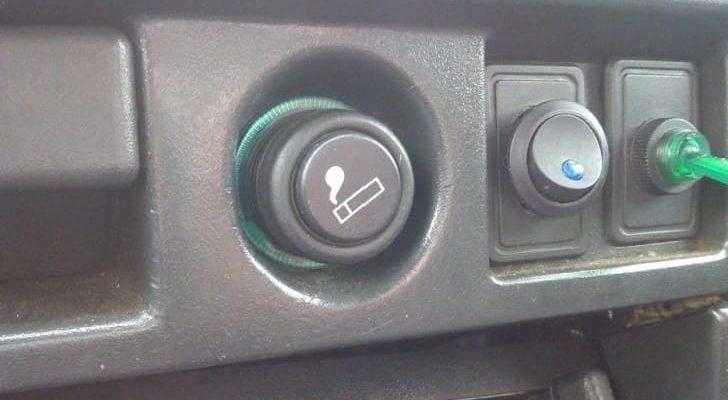

Прикуриватели
Автомобильные конструкторы снабдили ВАЗ-21099 и 2109 прикуривателями для того, чтобы водители имели возможность прикурить сигарету, не отвлекаясь на поиск спичек в салоне. Однако сейчас по назначению функция используется мало. Гнездо прикуривателя чаще всего задействуется для подключения навигаторов, видеорегистраторов, зарядных устройств для смартфонов и другой портативной техники. Автолюбители нередко сталкиваются с проблемой, когда не работает прикуриватель ВАЗ-2109.
Значение прикуривателя ВАЗ 2109 инжектор
Прикуриватель в автомобиле ВАЗ 2109 инжектор играет важную роль, предоставляя возможность подключать и использовать различные электронные устройства с помощью прикуривательного разъема. Он представляет собой небольшое электрическое гнездо, которое находится на панели приборов автомобиля.
Прикуриватель работает от электрической системы автомобиля. Внутри его корпуса находится предохранитель, который отвечает за защиту от перегрузки и короткого замыкания. Если возникает проблема с подключением устройства к прикуривателю или оно не работает, первым делом необходимо проверить состояние предохранителя.
Предохранитель, отвечающий за прикуриватель в ВАЗ 2109 инжектор, находится в блоке предохранителей, который обычно располагается под рулевой колонкой вблизи педалей. Расположение и название предохранителя можно найти в руководстве по эксплуатации автомобиля или на схеме расположения предохранителей, наклеенной на крышку блока предохранителей.
Если предохранитель перегорел, необходимо заменить его на аналогичный предохранитель той же номинальной мощности. При этом рекомендуется также проверить состояние проводки в прикуривательном разъеме и убедиться, что нет повреждений или окисления контактов.
Где находятся предохранители ВАЗ-2108 2109 21099
Роль и назначение предохранителя для прикуривателя ВАЗ 2109 инжектор
Предохранитель для прикуривателя ВАЗ 2109 инжектор играет важную роль в обеспечении безопасности и защите электрической системы автомобиля. Его основное назначение заключается в предотвращении повреждения прикуривателя и других электрических устройств автомобиля от возникновения возможных перегрузок или короткого замыкания в электрической цепи.
Прикуриватель в ВАЗ 2109 инжектор является устройством, предназначенным для обеспечения подачи электричества во время зарядки или работы различных электронных устройств и аксессуаров в автомобиле, таких как освещение, мобильный телефон и другие электроприборы.
При нарушении нормальной работы прикуривателя ВАЗ 2109 инжектор, возможно повреждение проводки, короткое замыкание или перегрузка в электрической цепи, что может привести к аварийной ситуации. Для защиты от таких ситуаций предусмотрен предохранитель.
Предохранитель для прикуривателя ВАЗ 2109 инжектор обычно имеет стандартное значение номинала (например, 10 или 15 ампер), которое соответствует предельной границе электрического тока, при котором предохранитель срабатывает и прекращает подачу электроэнергии в прикуриватель.
Если возникает ситуация перегрузки или короткого замыкания в электрической цепи прикуривателя ВАЗ 2109 инжектор, предохранитель автоматически перегорает и разрывает электрическую цепь, предотвращая повреждение проводки, электрооборудования и возможное возникновение пожара.

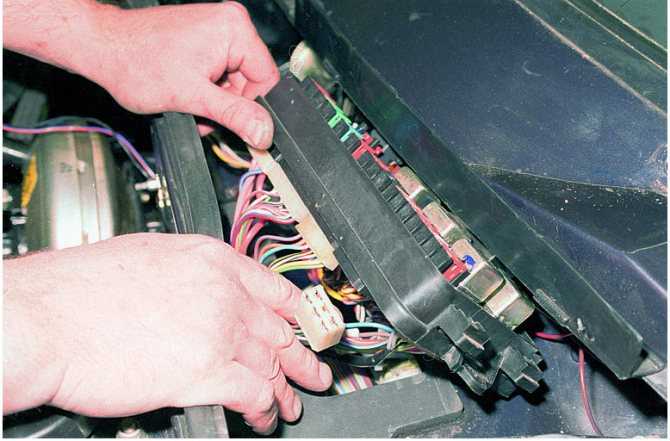

Как снять и заменить блок
Такая операция может понадобиться при необходимости ремонта БП или замены его на новый блок. Это способен сделать даже начинающий водитель. Потребуется ключ на 10 (лучше всего использовать головку или торцовый). Перед снятием БП открывают капот моторного отсека автомобиля.
Порядок снятия БП:
- Отключают клеммы от аккумуляторной батареи. Это необходимо для предотвращения возможности появления короткого замыкания в электрооборудовании.
- Для удобства работы снимают защитную пластиковую верхнюю крышку БП.
- Блок закрепляют к кузову двумя винтами (их выворачивают гаечным ключом).
- Отсоединяют разъёмы с проводами. Один из них находится в моторном отсеке на широкой стороне блока ближе к лобовому стеклу. Сначала снимают резиновый защитный чехол, а потом раскачивая, из стороны в сторону отсоединяют разъём.
- Остальные разъёмы находятся снизу БП. Чтобы добраться до них, снимают два крайних реле, окрашенных в чёрный цвет. После этого корпус БП приподнимают вверх и отсоединяют остальные разъёмы.
Блок вынимается из моторного отсека для ремонта или замены. Установка его на место проводится в обратном порядке
При этом обращают внимание на резиновую прокладку между БП и кузовом машины. Она должна быть целой, без трещин и разрывов, в противном случае её меняют на новую. Прокладка нужна для защиты БП от попадания влаги, которая может спровоцировать короткое замыкание в электрической схеме автомобиля
Прокладка нужна для защиты БП от попадания влаги, которая может спровоцировать короткое замыкание в электрической схеме автомобиля.
Посмотрите видео канала AvtoMalina о снятии блока предохранителей ВАЗ 2109
Основные процедуры снятия монтажного блока любой модели одинаковы. Чтобы снять монтажный блок сделайте следующее:
- Снимите минусовую клемму аккумулятора.
- Открутите две гайки по бокам блока (он расположен с водительской стороны подкапотного пространства над вакуумным усилителем тормозов).
- Приподнимите блок насколько возможно и вытащите все разъемы снизу.
- Установку проводите в обратном порядке. Сначала вставьте все разъемы, затем прикрутите гайки.
Как разобрать и собрать
Прежде чем разбирать монтажный блок, распечатайте фотографию или схему установки предохранителей и реле, а также пометьте или запишите, где какие реле установлены, потому что описание деталей, которое присутствует на внутренней стороне крышки, не всегда помогает.
- Снимите крышку. Для этого на старой модели блока отстегните по одной защелке с каждого бока, на новой модели отстегните по две защелки с каждого блока.
- Вытащите все реле и предохранители. В новой модели присутствует специальный пинцет, который помогает вытаскивать предохранители, он расположен рядом с реле указателя поворотов.
- После этого выкручивайте саморезы, которые соединяют обе половины корпуса.
На большинстве блоков старых моделей саморезы установлены сверху. На большинстве новых снизу. Но бывает и наоборот, ведь блоки производит не только АВТОВАЗ. С помощью тонкой плоской отвертки разъедините обе половины корпуса. Если разъединить не получается, убедитесь, что выкрутили все саморезы и попробуйте вставить отвертку в другом месте. Раскрыв корпус, извлеките печатную плату с установленными на ней разъемами. Сборку проводите в обратном порядке. Сначала установите печатную плату на крепления одной половины корпуса, затем наденьте вторую половину и плавно сожмите их так, чтобы они соединились. Если соединить половинки корпуса не получается, разберите их и убедитесь, что печатная плата стоит на месте, после чего повторите сборку. Затем зафиксируйте половинки корпуса саморезами.
Предохранители автомобиля ВАЗ-2109
- Страница 1 из 2
- Если на автомобиле не работает какой-либо из электрических приборов, в первую очередь проверьте предохранитель в цепи этого прибора.
- В зависимости от года выпуска на автомобиле может быть установлен один из двух блоков.
Блоки разных лет выпуска имеют предохранители разных типов.
Всегда имейте с собой комплект запасных предохранителей.
Не заменяйте предохранители перемычками или предохранителями, рассчитанными на другую силу тока. Это приведет к выходу из строя электрических приборов автомобиля.
- Большинство электрических цепей защищены плавкими предохранителями.
- Блок предохранителей установлен в задней части моторного отсека со стороны водителя.
- На внутренней стороне крышки блока нанесены номера предохранителей и сила тока в амперах.
- Новый блок предохранителей.
- Номера предохранителей, приборы защищаемых ими цепей, а также сила тока приведены в таблице.
- Каждому из блоков подходят только свои предохранители.
- Величина силы тока в амперах, на которую рассчитаны предохранители, указана на корпусе предохранителя.
- Блок предохранителей раннего выпуска
- Номера предохранителей ранних лет выпуска, приборы защищаемых ими цепей, а также сила тока приведены в таблице
- Нажмите на защелки с обеих сторон крышки и снимите ее.
- Для извлечения предохранителей из блока используйте пинцет, который закреплен в блоке.
- Захватите пинцетом предохранитель и выньте его.
Вышедший из строя предохранитель. Нить предохранителя перегорела.
- В передней части блока установлены запасные предохранители.
- Чтобы установить предохранитель, вставьте его в разъем гнезда и нажмите до фиксации.
- С левой стороны под панелью приборов на проводах установлен дополнительный предохранитель на 8 А, защищающий цепь задних противотуманных фонарей.
Цепи генератора, зажигания, пуска двигателя (аккумулятор, стартер и т.д.), реле включения фар и реле центральной блокировки дверей не защищены предохранителями
Инструкция по ремонту и замене механизма

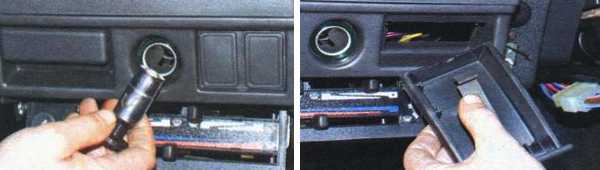

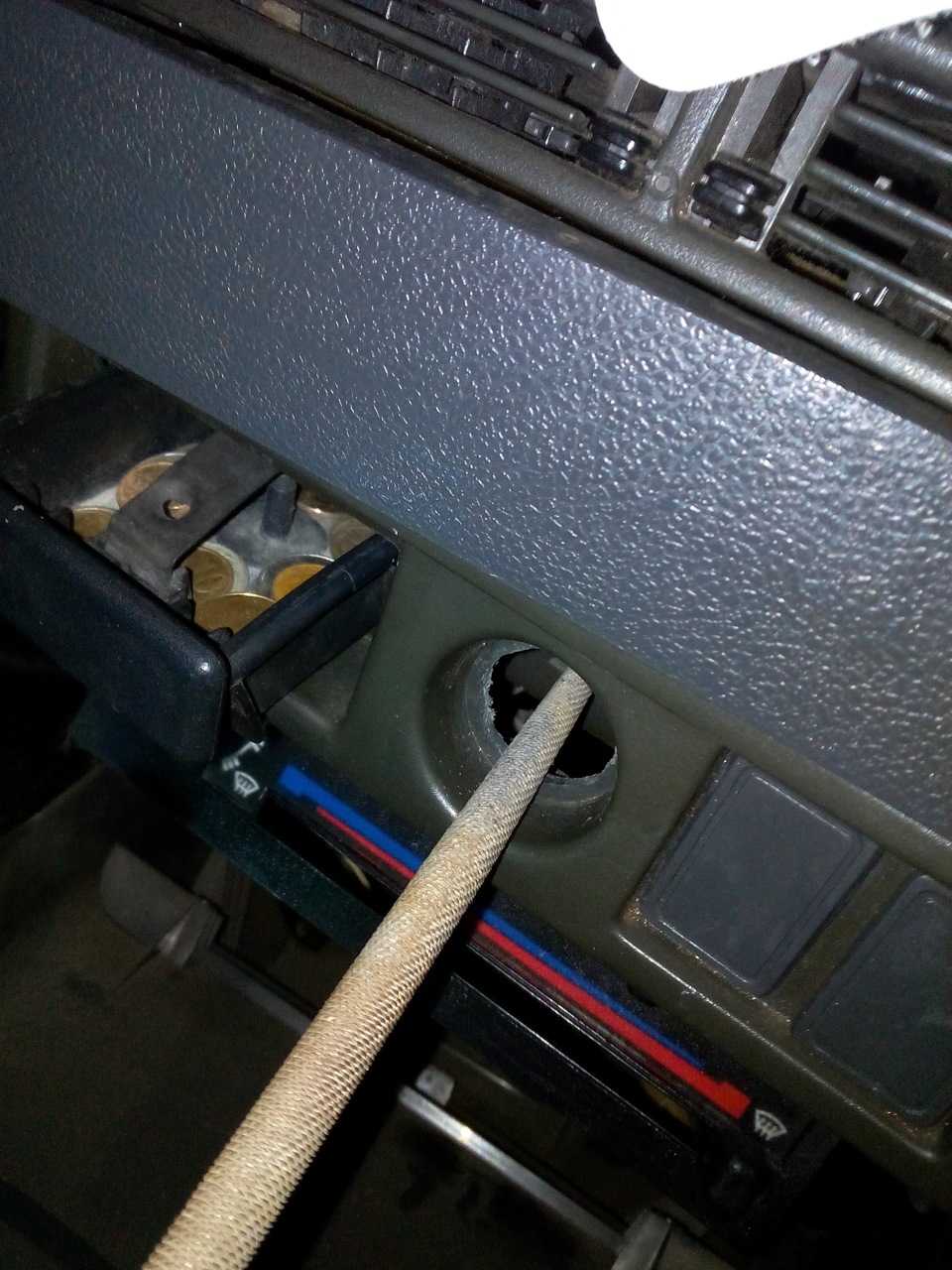

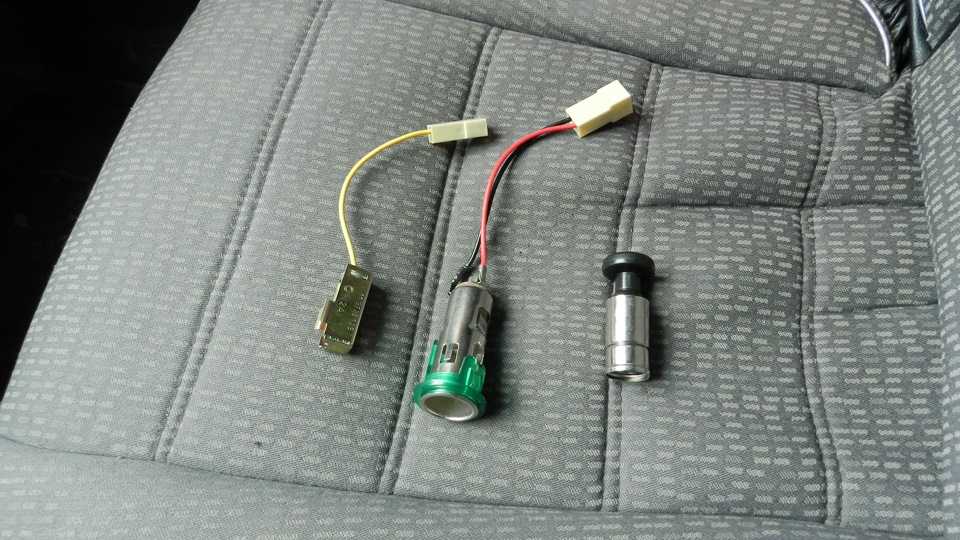

Как снять и произвести замену вышедшего из строя прикуривателя на новый?
В соответствии со схемой подключения процедура демонтажа и установки выглядит так:
Для начала следует выкрутить по два самореза, расположенных справа и слева от панели с магнитолой в центральной консоли. Извлеките саму панель, одновременно отсоединив кнопки управления.

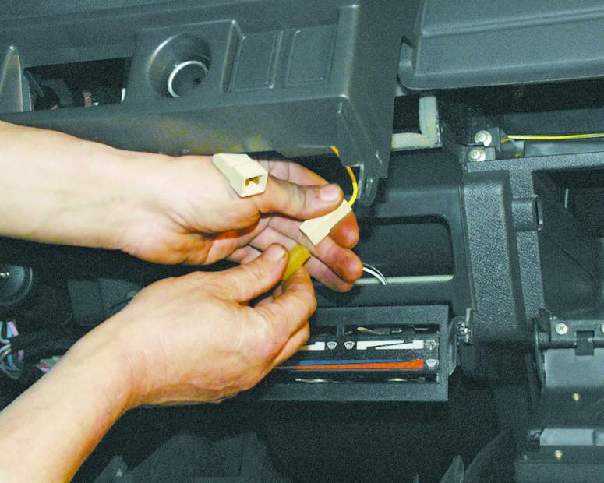

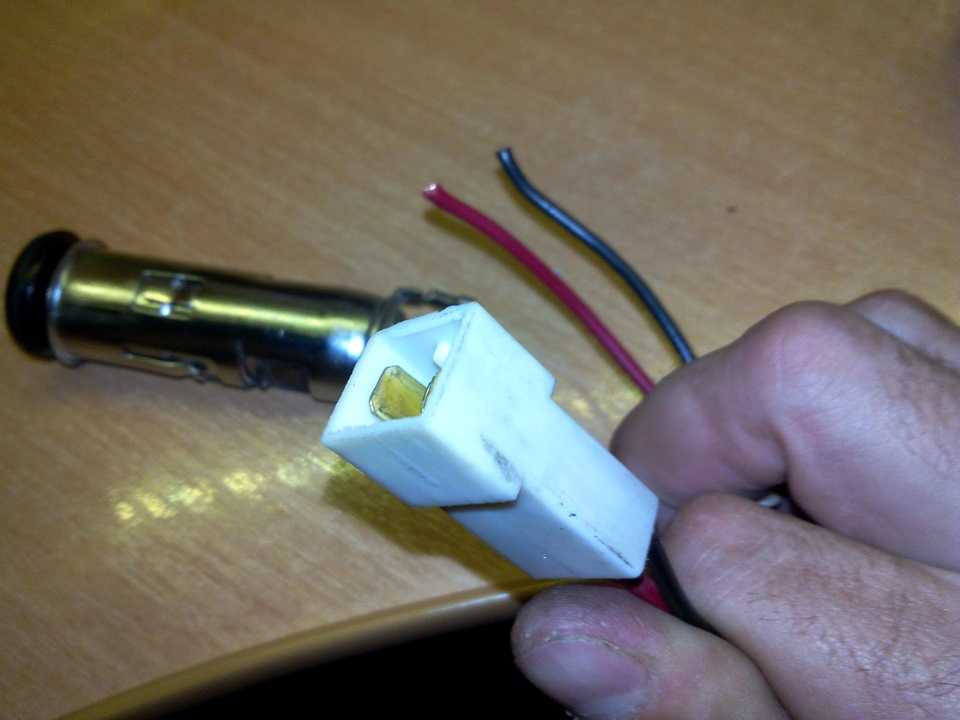

Затем найдите разъем с питанием для прикуривателя, с помощью контрольки найдите на нем плюс и извлеките сам штекер. Помните о том, что далеко не всегда цвет проводов, подключенных к устройству, соответствует действительности. Если провода действительно перепутаны, то необходимо извлечь их из разъема, для этого надавите отверткой или шилом на специальную защелку. После этого извлеките их и поменяйте местами, чтобы впоследствии не столкнуться с такой проблемой. Отогните защелку и установите их так, чтобы провода были надежно зафиксированы в посадочном месте.
После этого провод питания необходимо разрезать, если вы хотите подключить к нему напрямую предохранитель. Делать это не обязательно, но желательно. Еще лучше будет сделать новый проводок для разъема, поскольку уже имеющийся штатный кабель очень короткий. Установите в электроцепь предохранитель и смотайте все изолентой, чтобы устройство не выпало.
Затем подключите разъемы и, используя контрольку проверьте, правильно ли вы все сделали. Вам нужно удостовериться в том, правильно ли подключено питание и остальные соединения.

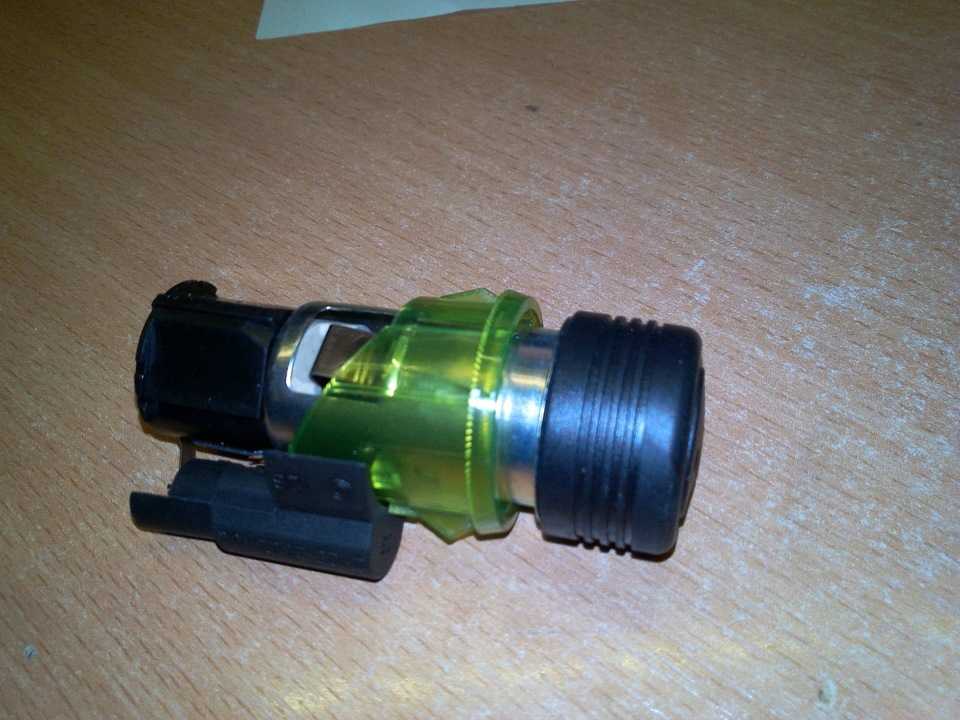

Если старый прикуриватель не был оборудован лампочкой, то ее можно дополнительно установить. Для этого можно использовать провод для активации габаритного освещения. Извлеките провод из подключенного разъема, после чего подсоедините к нему цепь питания лампочки прикуривателя. Место соединения необходимо заизолировать, затем разъем устанавливается на место.
Когда эти действия будут выполнены, на демонтированной ранее панели центральной консоли нужно установить обратно прикуриватель. Его необходимо вставлять с наружной стороны панели, где имеется небольшая полость — в нее устанавливается пластиковая часть, после чего лампу следует установить и зафиксировать в пазах
Обратите внимание на то, что сама лампа должна фиксировать непосредственно в пластмассе, а не в полости устройства, иначе это чревато замыканием.
Когда лампа будет установлена, производится подключение устройства к разъему, причем учтите, что также нужно подсоединить и массу. Затем подключается сама лампа
После сборки необходимо проверить работоспособность устройства. Если все нормально, то установите обратно панель и зафиксируйте ее на консоли саморезами. Подключите все кнопки и разъемы к ним.
