Неисправности датчика положения дроссельной заслонки (дпдз), проверка, замена

Когда не стоит выполнять адаптацию ДЗ

Стоит заметить, что проводить вышеперечисленные процедуры, используя программный софт и специальное диагностическое оборудование, уместно в случае сбоя настроек заслонки. Не имеет значения, нарушены электронные параметры или сбились механические настройки оборудования.

Если работа дросселя нарушена вследствие износа, тогда целесообразнее подумать о ремонте или замене детали. Если вдруг, после вышеописанных действий, адаптация не происходит, стоит проверить моторчик, отвечающий за открытие/закрытие заслонки. Возможно, не хватает мощности для правильной работы узла.

Так, например, почистить корпус заслонки внутри и снаружи перед началом адаптации, необходимо для любой марки авто.

В том лишь разница, что в некоторых автомобилях регулировка заслонкой осуществляется с помощью троса, а в других при помощи электроники. Это различие проявится в выборе параметров адаптации.

Типы датчиков положения ДЗ

Необходимость обслуживания

Процедуру профилактики не следует проводить при отсутствии очевидных причин. Перед началом нужно внимательно оценить состояние дроссельной заслонки. Если на нем нет явных признаков смолистых отложений и участков закоксования, тогда причина нестабильной работы может крыться в другом.

Также учтите пробег авто. Специалисты рекомендуют прибегнуть к промывке не ранее чем через 100 тысяч км. Но на некоторых авто, например, Форд Фокусе может потребоваться выполнить промывку уже через 30 тысяч км пробега.

Следует знать, как почистить дроссельную заслонку, чтобы достичь желаемого результата. Для этого требуется специальный раствор-очиститель карбюратора, например, Abro Carb & Choke Cleaner или аналогичные средства. Узел нужно обязательно демонтировать, только в этом случае можно достичь максимального эффекта, иначе нагар останется внутри трубок. Рассоедините от дроссельной заслонки все патрубки чтобы получить хороший доступ к входной части узла.

Снимайте нагар деликатно, используя чистую ветошь или мягкую щетку. Не прилагайте излишних усилий, вы можете повредить заслонку. Внутренние элементы покрыты тонким слоем молибдена, который начинающие автолюбители принимают за вредные отложения.

Последствия рьяной очистки могут быть различны, подвижную часть заслонки начнет закусывать или наоборот, в закрытом положении она начнет пропускать воздух. В этом случае без ремонта дроссельной заслонки обойтись не получится.

Примеры адаптации дроссельной заслонки на автомобилях группы VAG и Lancer IX

В данном видео, вам расскажут и покажут как провести адаптацию заслонки для автомобиля марки VAG.

Адаптация ДЗ на Volkswagen Golf 4:

Прогреваем двигатель до t=80 0 C и глушим авто. Затем подсоединяем кабель USB-KKL к диагностическому разъему и после включения зажигания запускаем программу диагностики (VAG-COM 3.11).
Входим в раздел 01-двигатель.
Проводим опрос памяти неисправностей (02).
Обнаруженные неисправности стираем (05).
После возврата в предыдущее меню, входим в раздел «адаптация-10».
На канале 00 нажимаем кнопку «читать».
Сохраняем результат и возврат к заводским установкам.
Вход в базовые установки (04) и переходим к режиму измерений.
При значении группы 001 нажимаем «запуск».
Ожидаем 2-3 минуты, после закрываем программу и отсоединяем кабель. Адаптация завершена.

Адаптация ДЗ автомобилей Nissan с электронной педалью газа:

Полностью отпускаем педаль акселератора.
Включаем зажигание не меньше чем на 2 сек.
Отключаем зажигание и ожидаем не меньше 10 сек.
Включаем зажигание не меньше чем на 2 сек.
Отключаем зажигание. Процедура адаптации педали акселератора завершена.
Проводим адаптацию заслонки дросселя. Педаль акселератора отпущена.
Включаем зажигание и моментально выключаем. Ожидаем не меньше 10 сек. В этот период времени происходит перемещение заслонки.
Обучаем подаче воздуха на холостых оборотах (ХХ).
Прогреваем двигатель и КПП до рабочей температуры.
Отключаем все электрическое оборудование автомобиля.
Запускаем двигатель и доводим его температуру до рабочей.
Отключаем зажигание и ожидаем не меньше 10 сек.
Полностью отпускаем педаль акселератора.
Включаем зажигание и ожидаем не меньше 3 сек.
В течение 5 сек, осуществляем пятикратное нажатие на педаль акселератора, после чего выжидаем 7 секунд.
Нажав на педаль акселератора, держим ее, пока ЧЕК не перестанет мигать, и не станет гореть постоянно (необходимо времени около 20 сек).
После того, как ЧЕК загорелся постоянно, в течение 3 сек необходимо отпустить педаль.
Запускаем двигатель для работы на ХХ.
Нажимаем несколько раз на педаль для проверки устойчивости ХХ.

Адаптация ДЗ на VW Passat B5:

Рекомендуем ознакомиться с данным видео, в нём вам покажут, как адаптировать заслонку для автомобиля марки Passat.

Прогреваем двигатель до рабочей температуры и глушим авто.
Включаем зажигание, но двигатель не заводим.
Подсоединяем кабель к диагностическому разъему и запускаем программу.
Входим в раздел 01-двигатель.
Входим в базовые установки (04).
Выбираем в адаптации заслонки – 060 для автомобилей с электронным управлением заслонкой, и значение 098 для автомобилей с тросовой регулировкой заслонки.
Запускаем адаптацию.
Ждем появления записи на экране «ADP RUN» и последующей записи «ADP OK».
Возвращаемся в базовые установки.
Выключаем зажигание. Адаптация завершена.

Адаптация дроссельной заслонки Mitsubishi Lancer IX:

Прогреваем двигатель автомобиля.
Подключаем к диагностическому разъему сканер ScanDoc. Значения РХХ=0.
Искусственным путем восстанавливаем тепловой зазор в заслонке (например, используем смесь солидола с отработкой масла).
Заводим двигатель и ожидаем установки устойчивых оборотов ХХ.
В сканере запускаем режим «Sas mode» и регулируем положение РХХ во время адаптации.
Если включении режима «Sas mode» двигатель заглох, то выкручиваем винт РХХ, чтобы увеличить обороты двигателя на ХХ;
Устанавливаем обороты в пределах 750-800 об/мин.
Во время адаптации шаги РХХ устанавливаются со значением 4-7;
Принудительно завершаем процесс адаптации и глушим двигатель.
Запускаем двигатель и проверяем РХХ. Если адаптация прошла успешно, то шаги РХХ будут равны 27-28.

Адаптация ДЗ на Audi A4:

Прогреваем двигатель до t=80 0 C и глушим авто. Затем подсоединяем кабель к диагностическому разъему и после включения зажигания запускаем программу диагностики (VAG-COM).
Входим в раздел 01-двигатель.
Входим в раздел «адаптация-10».
На канале 00 нажимаем кнопку «читать».
Сохраняем результат и возврат к заводским установкам.
Вход в базовые установки (04) и переходим к режиму измерений.
Вводим значение канала 098, запуск адаптации.
Ожидаем сообщение о завершении процесса адаптации.
Возвращаемся в исходный раздел. Закрываем программу и отсоединяем кабель.

Как установить автомобильный звук своими руками, можно узнать отсюда. Советуем всем!

Из этой статьи, вы узнаете, сколько стоит антикоррозийная обработка днища автомобиля.

Как устранить неисправность посредством чистки дроссельной заслонки

Рассмотрим поэтапно, как правильно сделать чистку заслонки:

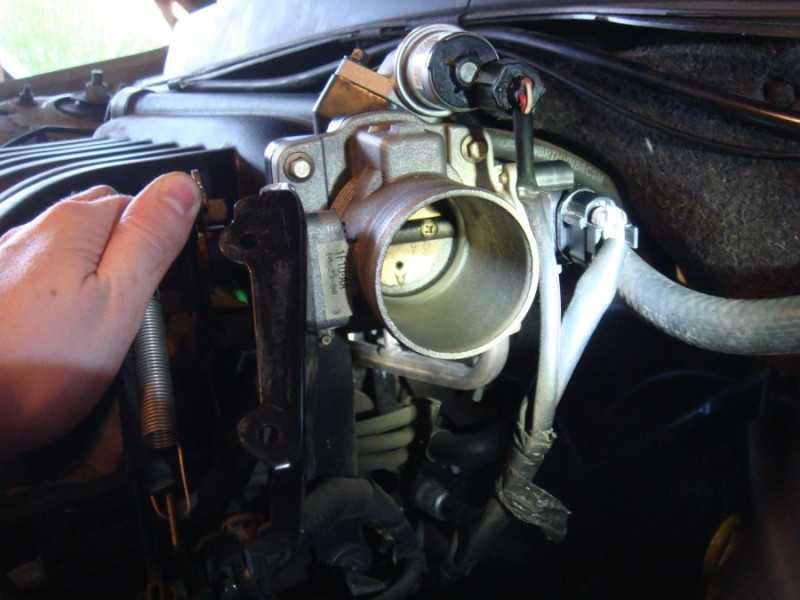

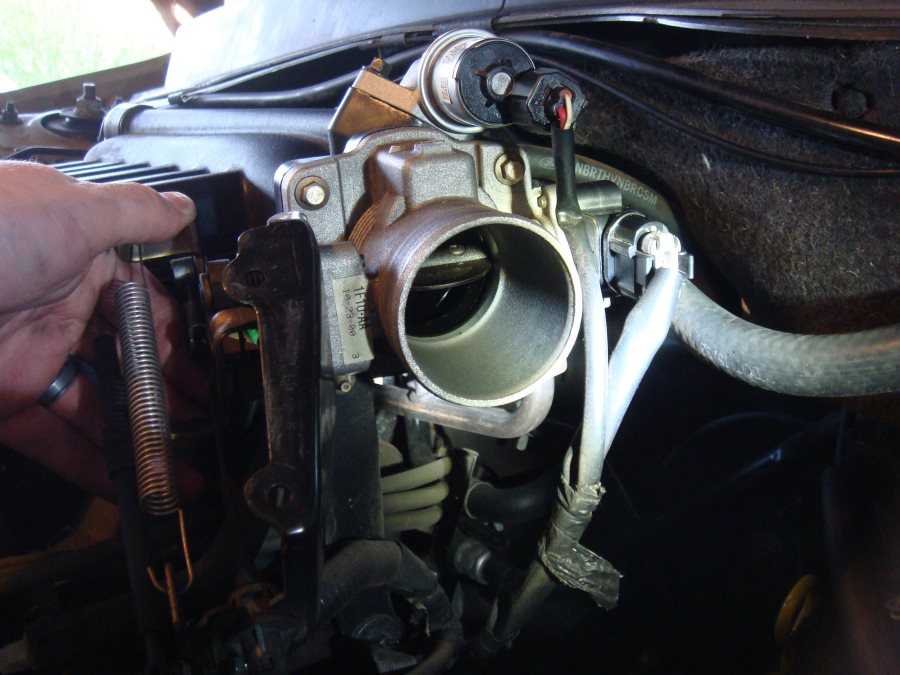

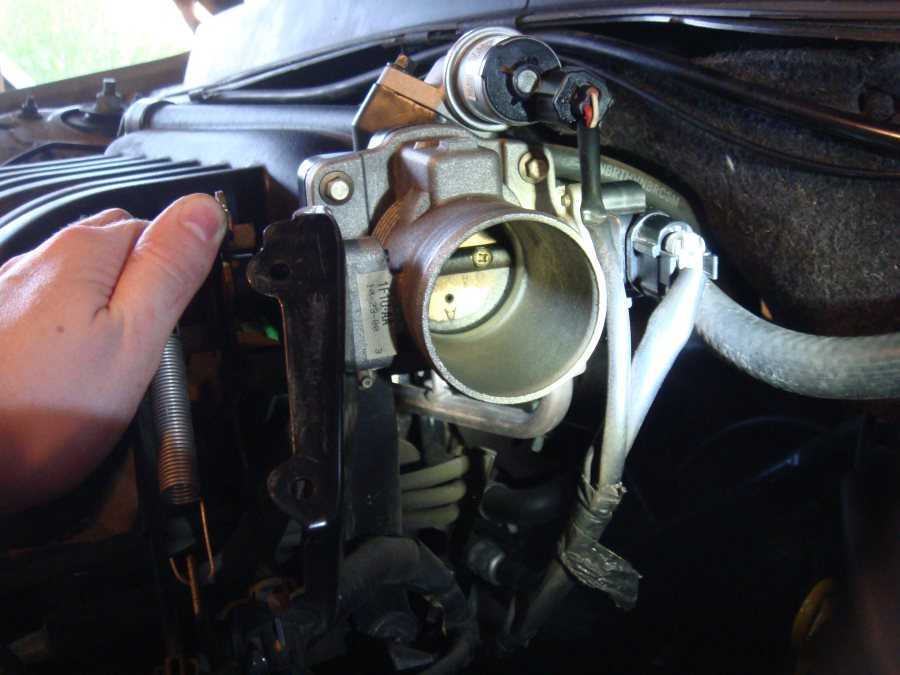

Прежде всего, нужно добраться до дроссельной заслонки. Конструкция разных модификаций ДВС отличается, но, как правило, сначала необходимо демонтировать воздуховод, идущий от заслонки к воздушному фильтру.
Затем нужно снять дроссельную заслонку. Следует открутить болты крепления (от 2-х до 4-х штук), а затем рассоединить все разъемы, включая тот, который идет к клапану продувки абсорбера.
Очистить дроссельную заслонку можно с помощью чистящего средства для карбюраторов. В специализированных магазинах автохимии представлен широкий выбор различных составов, поэтому всегда можно подобрать оптимальный вариант по стоимости.
Тщательно вытереть дроссельную заслонку снаружи и внутри с помощью выбранного средства и ветоши.
Если конструкцией авто предусмотрена защитная решетка – ее также нужно очистить.
Собрать узел в обратном порядке.

Чистка дроссельной заслонки выполняется таким образом, чтобы ее металлическая поверхность стала полностью светлой. Такая чистка будет способствовать улучшению динамических характеристик двигателя.

Как почистить дроссельную заслонку без снятия

Многие автолюбители интересуются, как выполняется чистка дроссельной заслонки без снятия. На некоторых СТО действительно предлагают такую услугу, но, следует учитывать, что эффективная чистка этой детали может быть выполнена только после демонтажа заслонки.

Чтобы почистить заслонку дросселя без снятия используется специальный очиститель впускного тракта. Кроме того, такая процедура может выполняться с использованием жидкости для чистки клапана EGR, а также средства WD-40 или растворителей.

Алгоритм чистки дроссельной заслонки без снятия:

Снять воздуховод, чтобы обеспечить доступ к дроссельной заслонке.
Побрызгать на поверхность заслонки, которая находится в закрытом положении, чистящим средством и вытереть ветошью.
Открыть заслонку и очистить загрязнения с боковой поверхности.
Нужно обеспечить поступление чистящего средства во все каналы (для чистки также используется ветошь).

Еще раз отметим, что качественная чистка дроссельной заслонки может быть выполнена только после ее демонтажа. При установке детали после очистки мы рекомендуем использовать новую прокладку заслонки (ее стоимость вполне доступна).

Производители чистящих средств для чистки отмечают, что процедуру обслуживания дроссельных заслонок без снятия следует проводить каждые 7000 — 10 000 км пробега. Чистка заслонки со снятием должна осуществляться с интервалом 30 000 — 50 000 км.

Важно учесть, что в большинстве ситуаций после проведения чистки заслонки необходимо провести ее адаптацию. Для это используется специальный компьютер, подключающийся к ЭБУ машины

Кроме того, «обучение» дроссельной заслонки может осуществляться путем проведения определенных манипуляций с зажиганием и педалью акселератора. В последнем случае невозможно дать универсальную инструкцию, так как порядок действий будет отличаться для автомобилей разных марок. Нужно помнить об этом при проведении адаптации дроссельной заслонки.

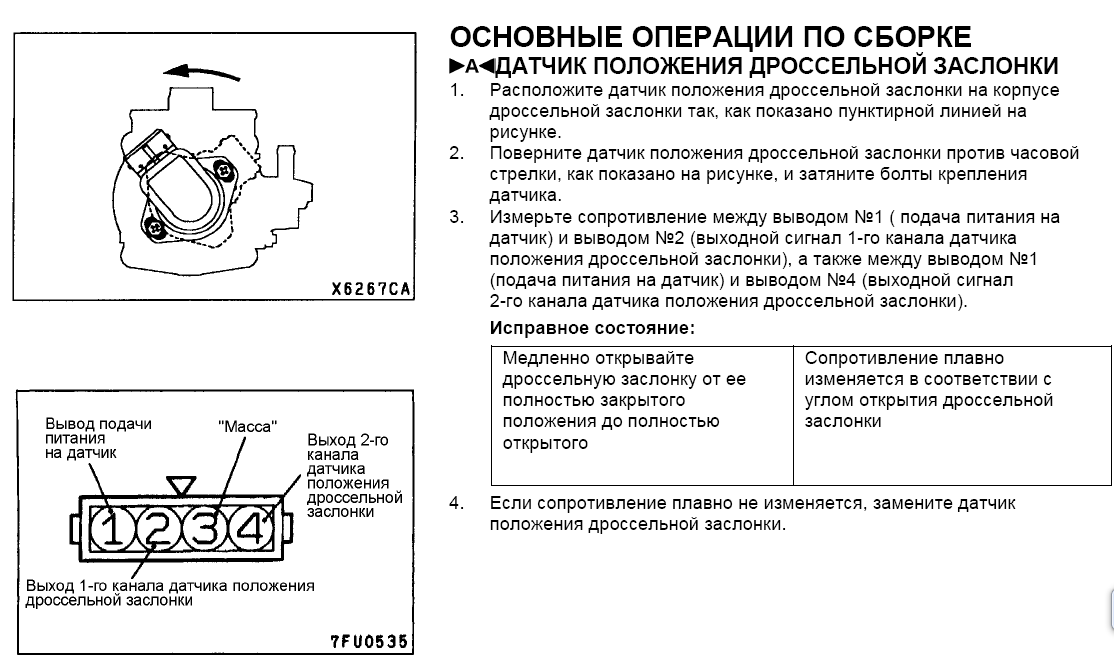

Проверка работоспособности ДПДЗ

Если во время эксплуатации транспортного средства был обнаружен хотя бы один из признаков неисправности датчика положения дросселя, его функциональность обязательно нужно проверить. Для этого от владельца авто не требуется каких-либо специальных знаний. Достаточно иметь мультиметр и знать чёткую последовательность действий.

Главное, помнить, что Check Engine — это лампочка, которая установлена специально для того, чтобы сигнализировать водителю о неисправном двигателе. Если она загорелась, значит, незамедлительно нужно обратиться на СТО либо установить неисправность своими силами.

При отсутствии проблем лампочка будет загораться при запуске двигателя и мгновенно гаснуть по завершении диагностики. Если Check Engine продолжает гореть, значит, проблема в системе существует. В этом случае без опытного специалиста не обойтись.

https://youtube.com/watch?v=PlLLN1WFrh0

Относительно определения неисправностей дроссельной заслонки, симптомы которых были выявлены в процессе эксплуатации автомобиля, существует определённый алгоритм действий:

Первым делом необходимо выключить зажигание, осмотреть панель приборов, заметить, горит или нет лампа-индикатор Check Engine, которая сигнализирует о присутствии проблем. Если индикатор не светится, нужно залезть под капот и проверить ДПДЗ.

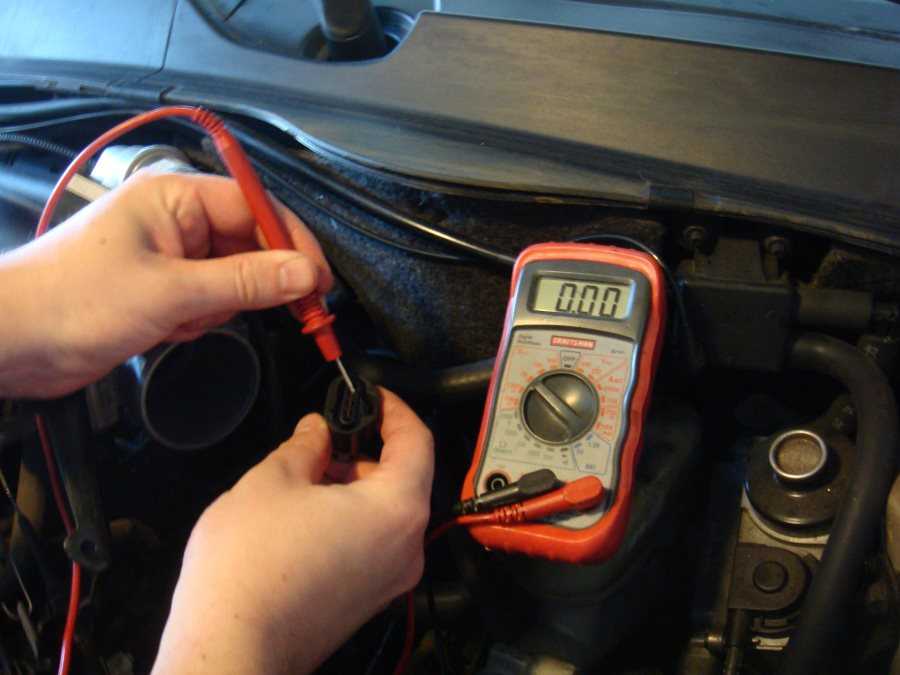

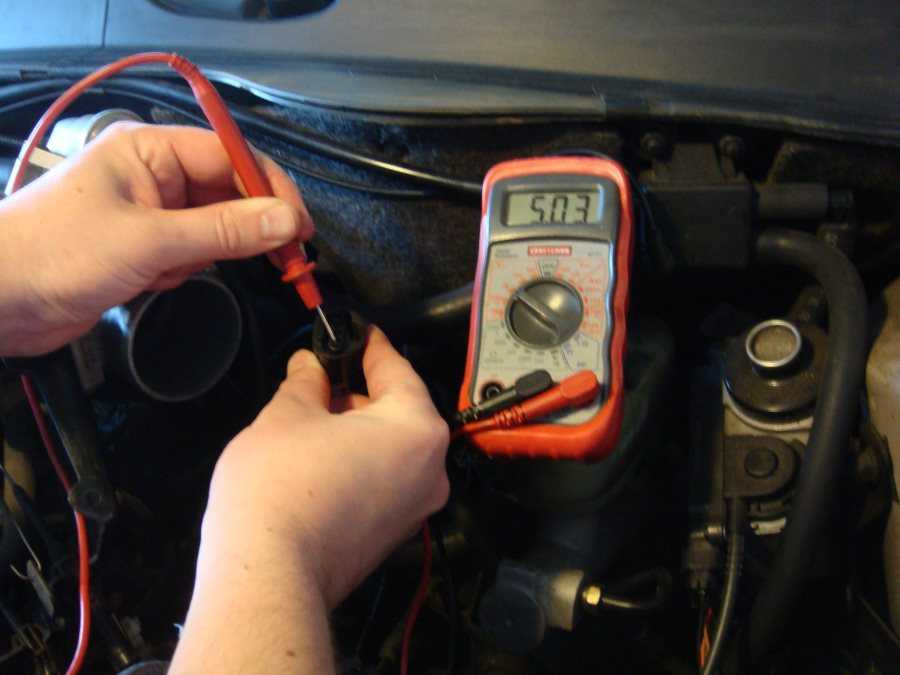

Далее понадобится мультиметр — специальный прибор для проверки работы датчика дросселя.
Необходимо определить наличие «минуса». Чтобы не отбрасывать отдельно каждый провод, стоит прокалывать нужные провода и выполнять их измерение.
Таким же способом осуществляется поиск «массы». В период проверки механизма включать зажигание не нужно.

Цель выполнения предварительных действий — проверка наличия питания датчика ПДЗ. Напряжение зависит от марки авто. К примеру, для одних машин оно может составлять всего 5 В, а для других моделей — 12 В.

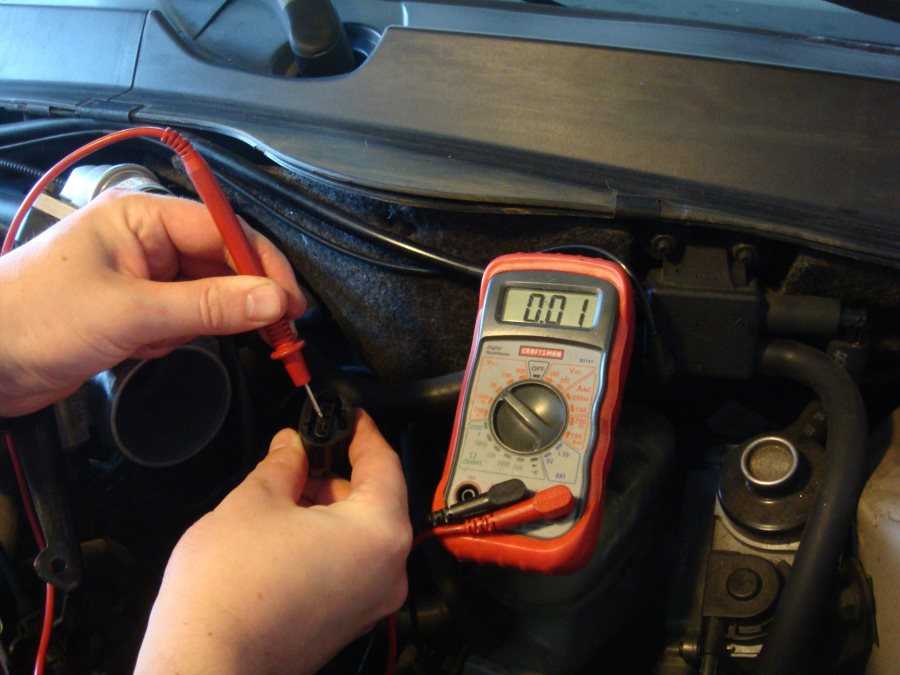

Алгоритм действий для определения неисправностей ДПДЗ, симптомы которых были выявлены при движении транспортного средства:

нужно включить зажигание и по очереди прокалывать провода необходимой цепочки с помощью мультиметра. На дисплее прибора должен высветится показатель напряжения 0,7 В;
вручную открывается заслонка дросселя: значение напряжения должно быть больше 4 В;
зажигание выключается, один разъём отбрасывается. На участке между выводом ползунка и проводом (который остался) подсоединяется щуп мультиметра;
теперь необходимо вручную прокручивать сектор и наблюдать за показаниями измерительного устройства. Если наблюдается плавный рост значений без резких скачков, значит, датчик ПДЗ работает нормально. В противоположной ситуации можно говорить о повреждении (потёртости) дорожки резистора.

Эти показатели влияют на правильное функционирование электронного блока управления (ЭБУ), который контролирует основные рабочие процессы автомобильного двигателя, подачу на форсунки топливной смеси. Если на ЭБУ подаются неточные цифры, то и блок управления будет принимать неверные решения.

К примеру, дроссельная заслонка открыта полностью, а электронный прибор показывает, что она закрыта. Если присутствуют подобные симптомы — это явная неисправность датчика дросселя, он подлежит обязательной замене.

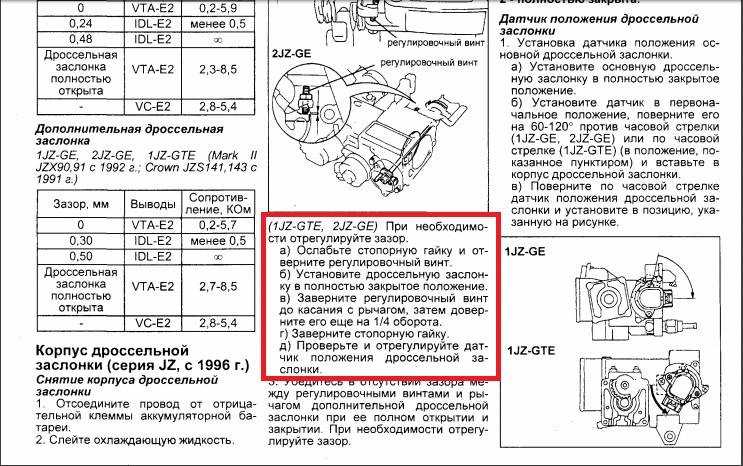

Необходимость регулировки зазоров дроссельной заслонки

Зазоры дроссельной заслонки играют важную роль в работе двигателя автомобиля ВАЗ 2110 с инжектором 16 клапанов. Они определяют количество воздуха, поступающего во впускной коллектор, и, соответственно, регулируют рабочую смесь, необходимую для горения топлива.

Если зазоры дроссельной заслонки находятся в неправильном положении, это может привести к проблемам в работе двигателя. Неправильная настройка зазоров может привести к нежелательным последствиям, таким как перегрев двигателя, повышенный расход топлива, неравномерная работа двигателя, плохая динамика автомобиля, а также появление ошибок в системе управления двигателем.

Для того чтобы избежать подобных проблем, необходимо периодически проверять и регулировать зазоры дроссельной заслонки. Регулировку зазоров можно провести самостоятельно или обратиться к специалистам сервисного центра

Важно помнить, что правильная настройка зазоров дроссельной заслонки может существенно повлиять на работу двигателя и обеспечить его оптимальную производительность

Проверка на ВАЗ 2110

Чтобы было более наглядно, рассмотрим каждый способ проверки датчика коленвала на примере нескольких авто.

Первым будет ВАЗ-2110, на котором используется индукционный тип устройства.

Этого вполне достаточно, чтобы произвести проверку на сопротивление обмотки.

Первое, что нужно сделать – осмотреть устройство, пока оно установлено на авто, а точнее — проверить наличие зазора между ним и диском синхронизации.

Вполне возможно зазора там нет из-за того, что на датчик или диск налипла грязь, которая и привела к нарушению работоспособности.

Если с зазором все в порядке, до демонтируем устройство с авто.

На ВАЗ 2110 оно находится на крышке масляного насоса.

Перед этим лучше нанести метки положения ДПКВ.

Следующий этап – оценка внешнего состояния. Корпус датчика должен быть целым, без следов повреждения, сердечник – чистым, а контактные выводы – без следов окисления, а провода не иметь повреждений.

Если на ДПКВ видны внешние загрязнения, то можно его перед проверкой промыть (для этого использовать только чистый бензин или спирт), а также надфилем зачистить контакты.

После очистки, промывки и сушки можно приступать к замерам. Для этого переводим мультиметр в режим омметра и щупами присоединяемся к контактам датчика.

При замере исправный ДПКВ должен показать сопротивление в диапазоне 550-570 Ом.

Для других авто этот показатель может быть другим, поэтому лучше перед замером поинтересоваться о номинальном напряжении датчика в технической документации авто.

Если значение сопротивления ниже или выше указанного диапазона – датчик неисправен и подлежит замене.

Это самый простой способ проверки ДПКВ, однако он и самый неточный. Он может лишь дать частичное представление о состоянии устройство, хотя и этого иногда вполне достаточно.

Самым же точным для проверки является способ, в котором используется осциллограф. Поэтому рассмотрим, как производится проверка датчика на ВАЗ-2110 при помощи данного прибора.

При такой проверке ДКПВ снимать не нужно, и все замеры производятся прямо на авто.

Перед проведением проверки, нужно правильно произвести подключение осциллографа к машине. Обычно у данного прибора имеется один зажим и два щупа.

Зажим нужно присоединить к массе двигателя, то есть к любой металлической составляющей мотора.

Один щуп устанавливается параллельно к клемме вывода сигнала датчика. Второй щуп же подключается к выводу 5 на разъеме подключения сканера.

После этого уже запускать двигатель. Если же он не запускается, то нужно будет вращать коленчатый вал стартером, чтобы осциллограф снял показания.

После этого уже по полученной осциллограмме можно оценить работоспособность датчика. Любые нарушения в его работе повлияют на изображение осциллограммы, и это будет хорошо видно.

Что нужно знать о ДПДЗ

Где находится ДПДЗ ТПС, какие функции он выполняет и каковы симптомы неполадок? Перед тем, как найти поломку, предлагаем ознакомиться с основными характеристиками механизма и его принципом действия.

Предназначение и местонахождение

Итак, в чем заключается предназначение, и где находится датчик положения ДЗ? Непосредственно заслонка представляет собой конструктивный элемент впускной системы мотора. Она используется для регулировки объема поступающего воздушного потока, то есть благодаря ей формируется правильный состав горючей смеси. Предназначение датчика дроссельной заслонки заключается в передаче данных коллектора о состоянии пропускного клапана — оно может быть либо закрытым, либо открытым.

Схематическое устройство механизма

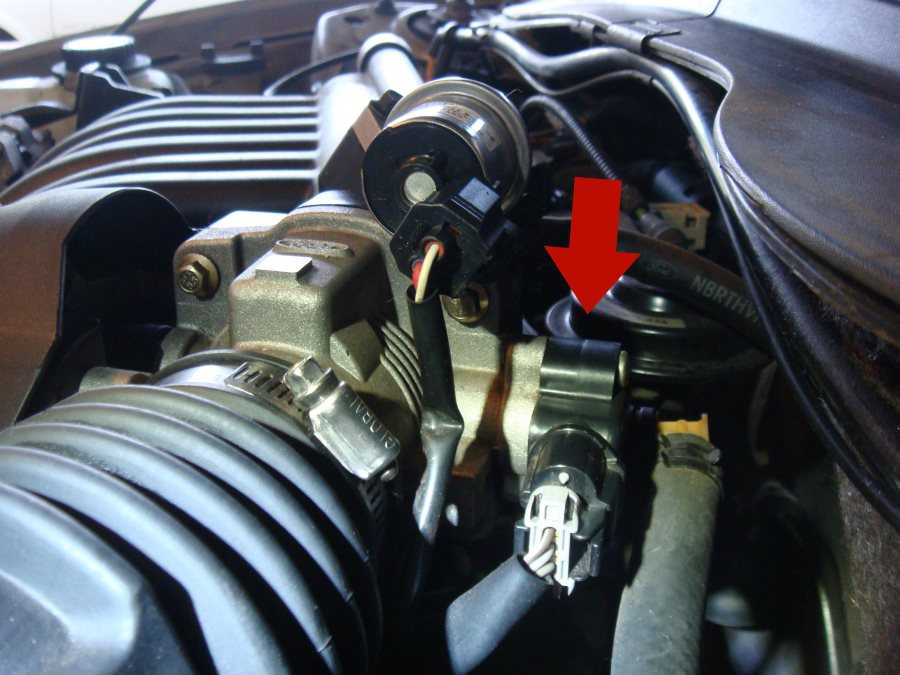

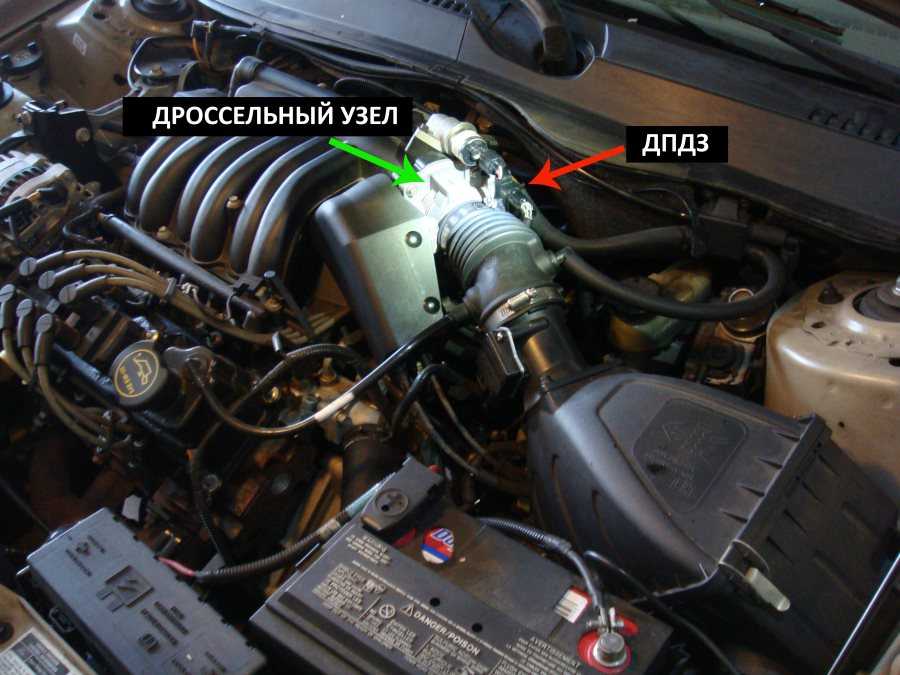

Где расположен ДПДЗ? Обычно эти устройства находятся в подкапотном отсеке, непосредственно на дроссельной магистрали. Они подключаются к оси заслонки. Если положение дроссельной заслонки не изменяется по каким-то причинам, это приведет к неправильному формированию топливовоздушной смеси, что, в свою очередь, отразится на работе двигателя.

Конструкция и принцип действия

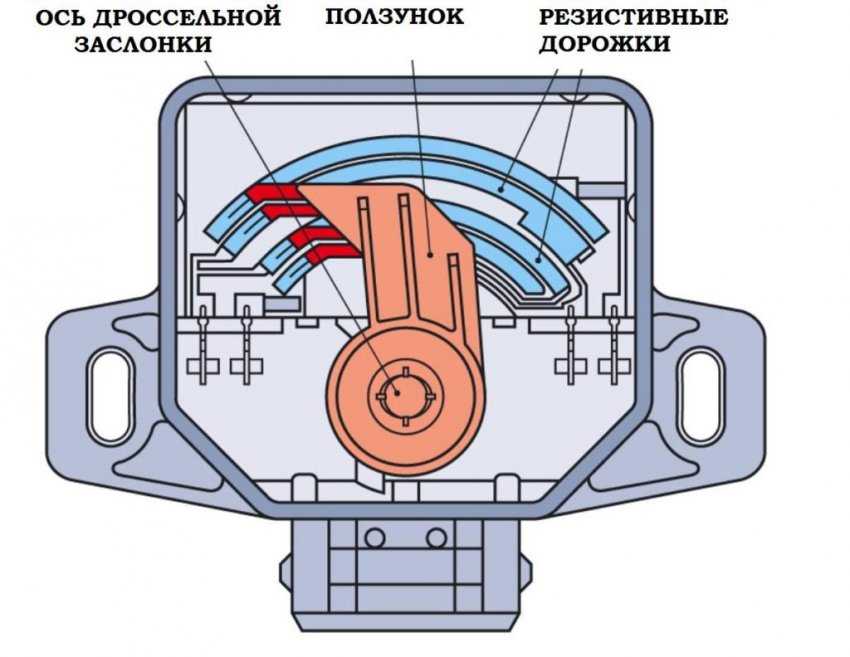

По конструкции датчик дроссельной заслонки относится к типу резистивных приборов. Внутри устройства расположен специальный подвижный ползунок, который используется для перемещения по дугообразной плоскости. Эта плоскость совмещена с заслонкой. При нажатии на газ заслонка принимает открытое состояние, а сам токосъемник осуществляет вращение по поверхности резистивного устройства. В этот момент на потенциометре меняется сопротивление.

Принцип действия девайса довольно простой. При закрытом состоянии заслонки напряжение на ДПДЗ будет невысоким, но когда она открывается, это значение начинает расти. Самое высокое напряжение ДПДЗ появляется при открытой заслонке. С учетом данной информации блок управления автомобилем выбирает необходимый объем горючего для формирования топливовоздушной смеси (автор видео о симптомах поломки и замене регулятора — Иван Васильевич).

В зависимости от конструкции, в структуре механизма может использоваться магниторезистивный элемент. Такое девайс включает в свою конструкцию чувствительную составляющую, на нее устанавливается магнит, связанный с валом устройства. В результате того, что контакта между резистивным элементом и магнитом не будет, механизм является бесконтактным.

Бесконтактный датчик положения дроссельной заслонки функционирует немного по другому принципу. При открытии заслонки в механизме изменяется магнитное поле, в свою очередь, это способствует и изменению сопротивления чувствительной составляющей. Информация об этом также подается на управляющий узел, который формирует саму смесь.

Причины и первые признаки неисправности

Прежде чем заняться регулировкой, рекомендуем ознакомиться с причинами и признаками неисправности датчика.

Основные симптомы, которые указывают на то, что нужно осуществить регулировку или ремонт датчика положения дроссельной заслонки:

Первостепенным признаком неисправности датчика положения дроссельной заслонки является нестабильная работа двигателя авто. Силовой агрегат может работать в нормальном режиме определенное время, но потом он внезапно будет глохнуть при переключении передач или езде накатом, на нейтральной скорости. В целом на холостых оборотах мотор будет функционировать нестабильно.
При езде на первой или третьей передаче и нажатии на газ могут ощущаться провалы. Мощность двигателя может упасть, а затем она сама восстановится. Эти провалы могут ощущаться не системно, а периодически.
Еще одним признаком неисправности датчика положения дроссельной заслонки является произвольная перегазовка, это происходит в тот момент, когда водитель жмет на газ. Также автомобиль в этом случае может и заглохнуть.
Появление рывков, что особенно ощущается при наборе скорости. Как и другие симптомы, рывки могут то появляться, то исчезать (автор видео о диагностике устройства в гаражных условиях — канал Alex ZW).

https://youtube.com/watch?v=Yo4iu55VJLE

Бесконтактные ДПДЗ

Бесконтактные датчики положения дроссельной заслонки могут быть двух видов — с датчиком Холла и индуктивные.

Датчик на эффекте Холла

ДПДЗ с датчиком Холла позволяет получать сигнал о положении дросселя без физического контакта. Это делает такие датчики более надежными и износостойкими.

ДПДЗ на основе эффекта Холла состоит из датчиков Холла и постоянных магнитов, которые вращаются вокруг них. Между магнитом и датчиком Холла есть воздушный зазор.

Магнит закреплён на валу дроссельной заслонки, чьё угловое перемещение отслеживают датчики Холла. Когда заслонка поворачивается, магниты изменяют своё положение.

Датчики Холла фиксируют изменение магнитного потока, вызванное перемещением магнитов. Сигнал передаётся на монтажную плату, которая расположена в корпусе электронной дроссельной заслонки, а далее — в блок управления двигателя.

Сигнал, отправляемый в ЭБУ, может быть аналоговым или цифровым.

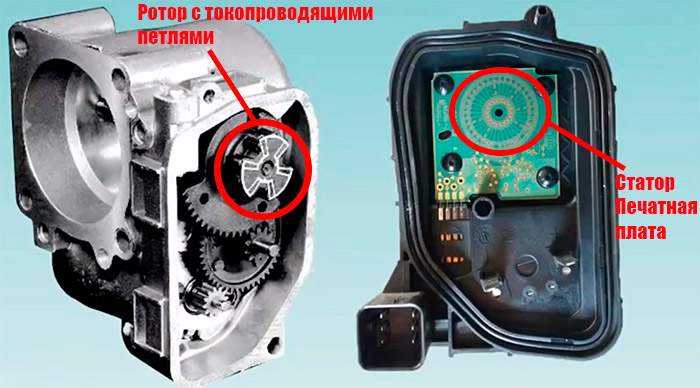

Индуктивный датчик

Ещё один способ измерения вращательного положения бесконтактным путем — бесконтактный датчик положения дросселя индуктивного типа. Такой ДПДЗ состоит из статора и ротора.

Токопроводящий ротор является вращающейся частью, он установлен на валу дроссельной заслонки. Ротор состоит из одной или нескольких замкнутых петель с определенной геометрией, сделанных из электропроводящего материала. Может представлять собой печатную плату круглой формы.

Датчик и плата со микросхемой обработки сигналов установлены внутри корпуса электронной дроссельной заслонки и являются неподвижными. Статор состоит из стандартной печатной платы и специализированная интегральная микросхемы.

На плате расположены приёмные катушки возбуждения, а также электроника для преобразования входного сигнала. При повороте ротора в статоре наводится напряжение, которое передаётся в ЭБУ для определения положения дроссельной заслонки.

Сравнительная таблица разных типов ДПДЗ

	Резистивный	Индуктивный	Магнитный
Надёжность	Контактный принцип, склонен к износу	Бесконтактный, хорошая	Бесконтактный, хорошая
Цена	Низкая	Средняя	Высокая
Размер	Большой	Большой	Средний
Интерфейс	Только аналоговый	Аналоговый и цифровой	Аналоговый и цифровой
Линейность	Очень хорошая	Очень хорошая	Хорошая
Резервирование	Дополнительные дорожки, но параллельный износ	Дополнительные дорожки, датчики	Легко установить два резервный датчика

Как диагностировать датчик положения дроссельной заслонки с помощью мультиметра

Найдите ДПДЗ на вашем автомобиле. Поскольку он контролирует положение дроссельной заслонки, ищите датчик на её корпусе.

На рисунке ниже красная стрелка указывает на этот датчик.

В демонстрационных целях я удалил патрубок подачи воздуха, чтобы вы могли видеть, как устроен дроссельный узел. Это поможет вам при проверке датчика.

В старых автомобилях на корпусе дроссельной заслонки используется механический рычаг, который соединен с педалью газа в салоне посредством тросового привода (на новых автомобилях применяется электронная педаль акселератора).
В дроссельном узле установлена пластина (круговой диск), действующая как дверь для воздуха, попадающего в двигатель.
При закрытом дросселе (педаль газа не нажата), заслонка находится в полностью закрытом состоянии.

В широко открытом дросселе (педаль газа прижимается к полу), заслонка полностью открыта, обеспечивая максимальную подачу воздуха в двигатель.

Следующий шаг – обеспечение условий для правильной работы ДПДЗ. Для этого начните с отключения электрического разъема от датчика.

Подключите черный провод мультиметра к минусовой клемме аккумулятора и установите прибор в режим постоянного тока.

Начните измерение с одной стороны трехпроводного штекера. Поверните ключ зажигания в положение ON, но не пытайтесь запустить автомобиль. Один провод должен отображать около 0 вольт. Как правило, это крайний левый или крайний правый контакт в вилке.

Измерьте напряжение на среднем контакте, к которому обычно подключен сигнальный провод. Он также должен отображать примерно 0 вольт.

Подключитесь к третьему контакту, который должен показать около 5 вольт. Это и есть наше опорное напряжение. Если при подключении к третьему контакту вы не видите на мультиметре 5 вольт, датчик положения дроссельной заслонки не получает требуемого напряжения, а это признак дефекта проводки ещё на пути к датчику. Проверьте её на наличие механических повреждений.

Важно отметить, что до тех пор, пока на одном контакте будет присутствовать 5 вольт и примерно 0 вольт на двух других, вы можете не переживать о целостности проводки. Помните, что сигнальный контакт обычно является средним в разъеме и запомните, где расположены 5 вольт и заземление

Подсоедините разъем проводки к ДПДЗ и подключите к контактам сигнала и заземления щупы мультиметра, воспользовавшись скрепками (см. фото ниже).

Подключите плюсовой (красный) щуп мультиметра к сигнальному проводу (средний контакт), а черный щуп – к заземляющему проводу. Установите мультиметр в режим постоянного тока (DCV)

При таком подключении на мультиметре должно быть примерно 0,9 вольт

Точные цифры могут отличаться, в зависимости от модели автомобиля.
Поверните рычаг корпуса дроссельной заслонки и обратите внимание на изменение напряжения. Если вам неудобно это сделать, можно положить мультиметр на лобовое стекло, повернув экраном к салону автомобиля, сесть за руль и нажимать на педаль газа

Результат будет аналогичным.
Если датчик положения дроссельной заслонки работает правильно, вы увидите плавное изменение от базового напряжения (в нашей ситуации примерно 0,9 вольта) до максимального значения (около 4,47В). Поверните рычаг или медленно нажмите педаль газа, постарайтесь увидеть «пики» напряжения. Резкие всплески или падения напряжения – это то, что нас интересует. К примеру, если вы нажали на педаль газа примерно наполовину и на дисплее отображается около 2,5 вольт, резкие всплески свыше 4 вольт или падения до 1 вольта свидетельствуют о неисправности ДПДЗ.

Это происходит по причине физического износа датчика дроссельной заслонки. Если вы обнаружили участок, на котором напряжение прыгает каждый раз, когда вы его проходите (либо по пути вверх, либо вниз), это является признаком износа резистора. Информация об этом всплеске напряжения передается на электронный блок управления, в результате чего компьютер думает, что вы резко нажали или отпустили педаль газа.

Если проверка ДПДЗ показала, что датчик неисправен, заменить его будет несложно. Как правило, он крепится всего двумя болтами. Необходимо лишь отключить электрический разъем, открутить крепежные болты, вытащить датчик и установить новый.

Ремонт неисправностей ДПДЗ

Проблема неисправного ДПДЗ решается его заменой на новый. Однако если проблема заключается не в нём, то можно самостоятельно сделать следующие действия, которые могут помочь устранению проблемы.

Зачистить места соединений датчика с логической и основной сетью. Контакты имеют свойство окисляться, давая дополнительное сопротивление.
Подогнуть контакты сети для лучшего прохождения тока.
Заменить в сети реле и предохранители. Возможно, они сгорели при скачке напряжения, защитив от такой судьбы сам датчик.
Иногда проблема может быть не в датчике, а в самом дросселе, и тогда узел нужно менять целиком, но ДПДЗ можно будет переставить.
