Как выполняется замена впускного коллектора ваз 2109?

Замена выпускного коллектора и прокладки на ВАЗ 2114

Выпускной коллектор – узел, который отвечает за качества езды, без которых комфорт невозможен. Это тишина и отсутствие запаха выхлопа под капотом, который может затягивать в салон через отверстие салонного фильтра. Устранение негерметичности выхлопного коллектора ВАЗ 2114 – ремонт необходимый. К счастью, срочным он не бывает, можно подготовиться заранее и выбрать удобный момент.

Выпускной коллектор на ВАЗ 2114

Причины неисправностей

Ключевой фактор, являющийся причиной 90% неисправностей выпускного коллектора на автомобилях ВАЗ 2114 – высокая температура и не самые качественные материалы, из которых изготавливаются детали. В процессе эксплуатации сталь многократно нагревается и остывает, что приводит к появлению трещин на корпусе. Это частотное явление для автомобилей ВАЗ старше 7-8 лет.

Автосервисы предлагают услуги заваривания трещин аргонной сваркой. Однако, по ряду причин для авто старше 7 лет это занятие бесполезно.

1) Только снять и поставить выпускной коллектор обойдется примерно в 2,5 тысяч рублей. С учетом работы сварщика и прочих действий стоимость ремонта может составить 4-5 тысяч рублей. Если делать работу самостоятельно, покупка новой детали обойдется дешевле.

2) Сварка, даже аргонная, нарушает структуру «уставшего» металла. Вареная деталь редко служит дольше года, после чего появляются новые дырки. Чем старше авто – тем быстрее проблема возвращается, и коллектор снова приходится снимать.

Если автомобиль старше 8 лет и возникают проблемы с трещинами в коллекторе, деталь лучше снять и поменять на новую.

Признаки неисправностей

Прокладка выпускного коллектора

Один из главных признаков негерметичности в системе –«спортивный» рычащий звук при наборе оборотов двигателя. Это может быть симптомом разных неисправностей выхлопной системы. Для проверки лучше взять помощника и отправиться в гараж с ямой или на эстакаду. Чаще всего на глаз можно определить, кроется проблема в глушителе, резонаторе или выпуске.

Износ прокладки может проявляться во время завода. Откройте капот и заведите автомобиль – белый или сероватый дымок, поднимающийся со стороны коллектора во время прогрева, свидетельствует о негерметичности по этой причине. С этой проблемой владельцы автомобилей ВАЗ обычно сталкиваются раз в 3-4 года. При использовании некачественных запчастей и раньше. Выходом может стать изготовление стальной прокладки на заказ. Она может прослужить столько же, сколько коллектор целиком.

Сервисные специалисты, привлекая клиентов, любят рассказывать страшные истории о взрыве выхлопного коллектора на автомобилях ВАЗ 2114 из-за трещин. В действительности это не более чем миф. Но реальные проблемы не менее серьезны, поэтому откладывать ремонт в далекий ящик не стоит.

1) В выхлопном коллекторе установлен лямбда-зонд, влияющий на работу системы впрыска. Сильный подсос воздуха нарушает массовое содержание кислорода в выхлопе, лямбда неправильно корректирует качество смеси, вызывая троение, неровный холостой ход, потерю мощности, «черные» свечи.

2) Еще одна функция – вентиляция картера. Нарушение циркуляции воздуха вызывает нарушения в работе газораспределительного механизма, повышенный износ клапанов, образование нагара на поршнях и прочие «радости».

Замена штанов ВАЗ 2109 своими руками

Внешний вид штанов ВАЗ 2109

Производится замена штанов ВАЗ 2109 крайне редко, так как это цельнометаллический узел. Чаще меняется прокладка, так как воздействие горячих выхлопных газов на нее весьма сильное. Но если уж по правде сказать, то за срок эксплуатации автомобиля в 10-15 лет, есть вероятность того, что прогорит и металлическая труба штанов ВАЗ 2109.

А причина в том, что раскаленный газ, выходя из выпускного коллектора, попадает в приемную трубу. Причем металл ее имеет сравнительно небольшую толщину, а итог – это образование на ее поверхности щелей и штаны могут попросту отпасть от планки. Пример такого прогорания прекрасно виден на фото, срок эксплуатации их составил ровно 15 лет.

Инструкция по замене глушителя и не только

Замену глушителя на «Приоре» легко произвести, загнав автомобиль на эстакаду, или разместив его над смотровой ямой

Некоторые автолюбители просто поднимают одну сторону автомобиля домкратами, но в таком случае очень важно использовать страховочные упоры

Прежде чем приступать к замене глушителя, стоит разобраться ещё с несколькими деталями выхлопной системы. Необходимость в замене проставочных колец, резиновых подвесок или гофры может появиться уже в процессе осмотра или даже демонтажа глушителя.

Меняем уплотнительное кольцо

Уплотнительное кольцо изготавливается из термостойкого армированного материала и служит для понижения температуры выхлопных газов. В процессе эксплуатации оно выгорает.

Уплотнительное кольцо глушителя не только делает соединение герметичным, но и снижает температуру отработанных газов

Удобнее всего поменять кольцо в процессе установки нового глушителя. Для замены необходимо открутить болты, соединяющие глушитель и резонатор. Разомкнув части глушителя, вы увидите уплотнительное кольцо и сможете заменить его.

Устанавливаем новые резиновые подвески

Резиновые подвески, на которых крепятся глушитель и резонатор, лучше поменять при первых признаках износа. Это может спасти от более серьёзных проблем с выхлопной системой. Чтобы снять крепление, сначала надо отсоединить от него глушитель, а затем снять саму подвеску с крючка. Перед установкой новой подвески крючок лучше промыть от грязи, чтобы новая резинка держалась надёжно.

Подвески глушителя на «Приору» продаются в большинстве магазинов запчастей

Меняем гофру глушителя

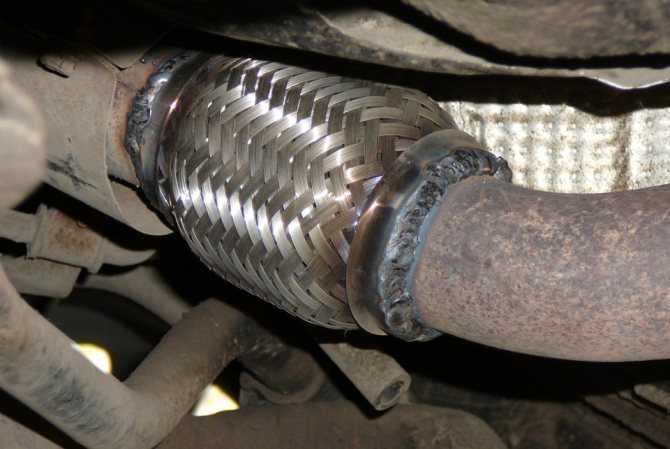

Гофра глушителя служит для понижения вибрации выхлопной системы. Этот узел обычно изготавливают из нержавеющей стали. Служит она довольно долго, но со временем всё же требует замены. Если вы обладаете навыками аргонной сварки, то сможете поменять гофру глушителя на «Приоре» самостоятельно.

Приваривать гофру следует аккуратно, чтобы не повредить глушитель

В первую очередь, нужно замерить старую гофру и подобрать новую подходящего размера. Затем следует аккуратно вырезать старую гофру, а на её место вставить и приварить новую.

Инструкция по замене глушителя и резонатора на «Ладе-Приоре»

Для замены глушителя на «Приоре» вам понадобятся следующие инструменты:

• гаечные ключи на 7 и 13;
• отвёртка с плоским жалом;
• зубило;
• молоток.

Следуя приведённой ниже инструкции, вы сможете самостоятельно демонтировать старый глушитель и установить новый. При необходимости можно поменять и резонатор.

1. Открутите болты хомута, соединяющего трубы глушителя и резонатора.
2. Разомкните трубы и извлеките уплотнительное кольцо.
3. Если нужно поменять резонатор, открутите болты крепления трубы резонатора и выньте армированную проставку.
4. Снимите глушитель и, при необходимости, резонатор с резиновых подвесок.
5. Расположите основной и дополнительный глушители под автомобилем, в том положении, в котором они будут установлены.
6. Закрепите резонатор на резинках.
7. Вставьте новую проставку и прикрутите резонатор к приёмной трубе катализатора. Не затягивайте гайки слишком сильно, заверните их до упора.
8. Подвесьте глушитель на резинках.
9. Вставьте уплотнительное кольцо и соедините глушитель с трубой резонатора.
10. Проверьте все соединения и подвесы.

Все проставочные кольца при установке глушителя стоит заменить новыми.

Предварительные работы

Замена прокладки впускного коллектора ВАЗ 2109 своими руками не представляет большой сложности и не требует специфических знаний или дорогостоящего инструмента — требуемый набор ключей обычно присутствует в багажнике каждого автолюбителя.

Но перед заменой стоит попробовать подтянуть крепление впускного агрегата — если прокладка не прогорела, именно ослабевшее крепление может быть причиной попадания под капот отработанных газов. Если подтяжка крепления не помогла, значит, прокладка полностью прогорела и ее требуется заменить. Замена прокладки коллекторов ВАЗ 2109 потребует проведения предварительных работ по демонтажу воздушного фильтра, снятию карбюратора и самого коллектора. Все вышеперечисленные работы проводятся исключительно на холодном двигателе.

Снятие воздушного фильтра с корпусом

На инжекторном двигателе автомобиля ВАЗ 2109 для снятия воздушного фильтра достаточно выкрутить четыре самореза крепления крышки корпуса фильтрующего элемента — для этого используется ключ на 10 или трещотка. Под крышкой будет находиться фильтрующий элемент. Если крышка поднимается с трудом, то от штекера можно отсоединить датчик массового расхода воздуха.

На карбюраторном двигателе под капотом находятся три защелки, которые легко откидываются. Посередине металлической крышки находится винтик, который тоже можно открутить руками, после чего крышка снимается. Под крышкой находится фильтрующий элемент, который нужно аккуратно вынуть. Впоследствии при обратной сборке, фильтрующий элемент можно заменить — если подошло время или если фильтрующий элемент сильно загрязнен.

Демонтаж карбюратора

После того как был демонтирован фильтр воздушный, можно приступать к снятию карбюратора. Для снятия карбюратора на автомобиле ВАЗ 2109 потребуются следующие инструменты:

• две отвертки — плоская и крестовая;
• ключ на 13 рожковый;
• головка на 8;
• трещотка.

Инструкция по демонтажу карбюратора будет следующей:

1. Шланг подвода охлаждающей жидкости к пусковому устройству карбюратора отсоединяется от штуцера — путем откручивания хомутов крепления. Сама охлаждающая жидкость сливается в заранее подготовленную емкость.
2. Разъединяется приемная труба, идущая от выпускного коллектора и от кронштейна блока цилиндров.
3. Затем отсоединяется кронштейн тросика привода дроссельной заслонки. Для этого снимается сначала один конец пружинки с тяги управления дроссельной заслонки, а затем снимается вся пружинка, далее ослабевается гайка на кронштейне и трос вынимается из зацепления.
4. Разъединяется датчик винта ЭПХХ от штекера питания.
5. От блока подогрева карбюратора отсоединяются два шланга и вакуумная трубка.
6. Снимается шланг вентиляции картера.
7. Откручиваются 4 гайки крепления карбюратора к впускному коллектору.
8. Карбюратор снимается аккуратно и без рывков — путем поднятия со шпилек.

Работа по снятию карбюратора завершена. Представленные фото и видео помогут наглядно проследить за процессом снятия карбюратора.

Снятие впускного коллектора

После того как работы по снятию воздушного фильтра и демонтажу карбюратора завершены, можно приступить к снятию впускного агрегата. Для этого понадобится следующий набор инструментов:

• рожковый ключ на 13;
• головка на 13 — обычная и глубокая;
• трещотка и вороток;
• трещотка с головкой на 10.

Порядок работ будет следующим:

1. Отгибается назад находящаяся под карбюратором площадка — для этого откручиваются две гайки крепления.
2. Отсоединяются все шланги, подходящие к коллектору.
3. Шесть гаек крепления откручиваются от впускного коллектора.
4. Коллектор впускной снимается со шпилек — для этого его следует слегка покачивать из стороны в сторону, так как он может пригореть к прокладке.

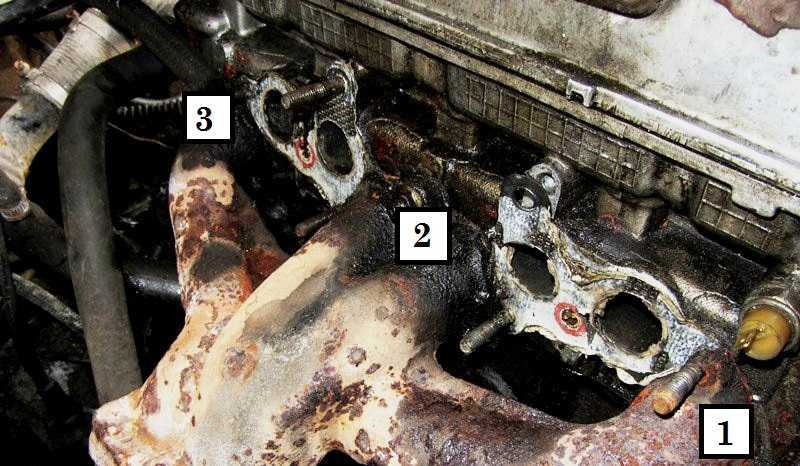

Снятие выпускного коллектора

Снятие выпускного коллектора ВАЗ 2109 потребует наличие следующих инструментов:

• ключи на 13 — рожковый и накидной;
• глубокая головка на 13;
• трещотка.

Порядок работ:

1. От коллектора откручиваются четыре гайки крепления приемной трубы.
2. Со шпилек сдергиваются «штаны» и отводятся в сторону, затем откручиваются оставшиеся три гайки крепления коллектора.
3. Выпускной коллектор аккуратно и без рывков снимается со шпилек.

При снятии коллекторов может возникнуть такая проблема, как прикипание шпилек и гаек — так как металл постоянно греется и остывает, возникает процесс закисания.

Для облегчения работы шпильки крепления можно залить жидкостью WD 40 заранее, примерно за сутки до начала работ. Это значительно облегчит снятие коллектора для последующей замены прокладки.
\

Если при откручивании шпилька обламывается, ее придется просто высверлить, а потом нарезать новую резьбу и прикрутить новую шпильку.

Как продлить срок службы прокладки

Хотя замена прокладки выпускного коллектора не требует особых затрат и вполне может быть успешно осуществлена в условиях собственного гаража, кому хочется тратить на это свое время? Лучше уж пусть служит подольше. А чтобы продлить срок ее службы, прислушайтесь к следующим советам:

• следите за состоянием системы охлаждения, проверяйте уровень тосола (антифриза), чтобы не допускать перегрева двигателя;
• используйте только качественное топливо;
• проверяйте плотность соединения ГБЦ и выпускного коллектора;
• обнаружив нарушение целостности прокладки, не ждите, пока она сгорит полностью, замените ее;
• покупая прокладку выпускного коллектора, выбирайте качественное изделие известных производителей.

В этой статье обсудим симптомы, когда прогорела прокладка выпускного коллектора. Для выпускного устройства прокладка является одной из основных частей, от которой будет зависеть вся правильность и четкость работы системы выхлопа.

При несвоевременной замене уплотнителя коллектора, условия безопасности эксплуатации автомобиля сильно снижаются.

Вообще коллектор – это устройство, предназначенное для отвода отработанных газов от двигателя автомобиля. Второй функцией коллектора является улучшение заполнения рабочих камер и усиленного продува рабочего пространства. Вся работа устройства выхлопа производится при повышенных температурах и высоком давлении газов.

Этот элемент крепится непосредственно к голове (головке блока цилиндров

) и второй стороной контактирует с выхлопной трубой или нейтрализатором. Самой главной задачей прокладки выхлопного коллектора — недопущение попадания в пространство клапанов отходящих газов. Эти газы в свою очередь могут вызвать возгорание деталей или элементов силового агрегата.

Симптомы, что прогорела прокладка выпускного коллектора

можно выделить следующие: в салон автомобиля начинают поступать отработанные газы или чувствуется их запах; двигатель машины начинает плохо запускаться; в моторном отсеке появляются странные звуки. При обнаружении этих недугов следует начинать осматривать систему выхлопа. Сам коллектор изготавливается из высокопрочной аустенитной стали.

В связи с этим, прогорание и замена коллектора производится довольно редко. Основной причиной поломки самого коллектора является попадание на его раскалённую поверхность капель воды, что приводит к зарождению в нем трещин.

Слабым звеном этого прочного и надежного элемента являются как раз прокладки. Изнашивание прокладки коллектора происходит в основном из-за: низкого качества материала или очень длительной эксплуатации при повышенных нагрузках.

Прокладки для коллектора сейчас производятся из армированного сталью прочного асбеста. Однако, и такой прочный материал подвержен разрушению. Сам процесс замены прокладки выпускного коллектора является совершенно не сложным.

Специалисты даже рекомендуют через некоторое время проводить замену прокладки, не дожидаясь ее разрушения.

Проделываем следующие процедуры:

• 1. Открываем капот автомобиля;
• 2. Демонтируем воздухозаборник. Затем снимаем карбюратор. Под этими элементами двигателя и находится выпускной коллектор;
• 3. Извлекаем термоэкран. Им прикрыт коллектор;
• 4. Отвинчиваем по две гайки на каждом цилиндре, которые крепят коллектор;
• 5. Откручиваем парочку болтов от выхлопной трубы;
• 6. Снимаем коллектор;
• 7. На головке блока цилиндров должна быть старая прокладка или остатки от нее;
• 8. Зачищаем все пространство под новую прокладку;
• 9. Чистим все до блеска;
• 10. На область после очистки наносим смазку на графитовой основе;
• 11. Теперь ставим новую прокладку;
• 12. Собираем все в обратной последовательности.

• 1. Давление на турбине начинает снижаться;
• 2. При езде на высоких оборотах и нагрузке появляется черный дым в выхлопе;
• 3. При езде на трассе чувствуется повышенный расход топлива;
• 4. Может на определённых оборотах начинать свистеть.

Как можно видеть симптомы могут значительно влиять на ездовые характеристики автомобиля. Поэтому не следует затягивать с заменой прогоревшей прокладки. В данной статье мы обсудили основные симптомы, что прогорела прокладка выпускного коллектора. Ко всем симптомам, описанным в статье, хочется приписать слово «может», так как они могут и не проявляться, а могут выявляться и немного по-другому.

Симптомы, что прогорела прокладка выпускного коллектора. Полный список и план действий »

Замена коллектора ВАЗ 2114. Фото, инструкция как заменить коллектор на ВАЗ 2114.

Коллектор (резонатор, «штаны») — навесное оборудование двигателя, представляет собой закрытый резервуар сложной формы с общей камерой (ресивером) и отводящими патрубками. По характеру выполняемых функций в авто, коллекторы бывают двух типов — выпускной и впускной.

Основной задачей впускного коллектора является подача воздуха с распределительной системы, его смешивание с топливом и превращением в воздушно-топливную смесь нужной консистенции, с последующей равномерной подачей в камеру сжигания цилиндров. Следовательно, главной задачей выпускного коллектора является сбор выхлопных газов от цилиндров мотора в единую трубу.

Основные признаки и причины поломки впускного коллектора ВАЗ 2114

основной симптом выхода из строя впускного коллектора — это резкая потеря мощности двигателя автомобиля.
в то же время наблюдается увеличение расхода топлива, при ухудшении тяги и падения работоспособности двигателя.

Важно определить причину поломки и вовремя её устранить. Из-за того, что коллектор «повело», может образоваться трещина и, как следствие, газы отработки двигателя выходят, и коллектор необходимо менять. Часто на неисправность указывает то, что в одном из фланцев коллектора отсутствует шпилька

Ее просто-напросто отрывает, когда коллектор идет «винтом», то есть из-за перепада температур, например зимой, или же со временем (средний срок службы 7 лет), коллектор начинает искривляться по плоскости, и шпильку просто «выплевывает», вырывает.

Часто на неисправность указывает то, что в одном из фланцев коллектора отсутствует шпилька. Ее просто-напросто отрывает, когда коллектор идет «винтом», то есть из-за перепада температур, например зимой, или же со временем (средний срок службы 7 лет), коллектор начинает искривляться по плоскости, и шпильку просто «выплевывает», вырывает.

Из-за того, что коллектор «повело», может образоваться трещина и, как следствие, газы отработки двигателя выходят, и коллектор необходимо менять.

Перед тем как менять прокладку, обратите внимание, чтобы все шпильки были на месте. Когда снимете коллектор, также необходимо проверить плоскость выпускного коллектора, потому что часто эти места требуют шлифовки или замены детали целиком. Нередко выходят из строя заслонки коллектора

Это происходит по нескольким причинам: низкокачественный материал изготовления этих заслонок, слишком высокая температура, присутствие масляного конденсата

Нередко выходят из строя заслонки коллектора. Это происходит по нескольким причинам: низкокачественный материал изготовления этих заслонок, слишком высокая температура, присутствие масляного конденсата.

Признаком того, что во впускной коллектор попала консистенция масла, является его увеличенный расход.

Также может выйти из строя и клапан управления этими заслонками.

Также не стоит пренебрегать процедурами ремонта и чистки впускного коллектора. Стабильность работы ВК очень важна для нормального функционирования автомобиля. Во впускном коллекторе образуется определенный вакуум, который является источником силы приводов для многих систем: круиз-контроль, стеклоочистители, вакуумный усилитель тормозов. В случае неисправности коллектора это грозит выходом из строя одной или нескольких из вышеуказанных систем.

Во избежание появления трещин и перекосов для затягивания гаек на коллекторе нужно использовать динамометрический ключ и соблюдать порядок затяжки 20,9-25,8 (2,13-2,63) Н_м (кгс_м). Как правило, рекомендуется начинать закручивать гайки с центра и постепенно двигаться к периферии, попеременно затягивая гайку то на одной, то на другой стороне.

При установке ресивера, необходимо заменить уплотнительную прокладку.

Для работы по снятию и замене впускного коллектора ВАЗ 2114 на 8 клапанном двигателе нам понадобится:

ключи «на 8», «на 10», «на 13», «на 17»;
насадка типа «кардан» и торцовые головки «на 17», «на 19»;
магнитная отвёртка;
отвертки, пассатижи;
новый впускной коллектор.

К слову, цена на впускной коллектор от ВАЗ (артикул 21110100801420) составит 1350 рублей.

Стоимость указана на весну 2017 года по Москве и области.

Снятие и установка впускного коллектора

Впускной коллектор ВАЗ 2109-2108 приходится менять в исключительных случаях, но снимать его нужно чаще, допустим, при полной разборке двигателя, или например при замене прокладки между двумя коллекторами и головкой блока цилиндров.

Первым делом необходимо выполнить следующие действия:

После того, как все описанные выше работы сделаны, можно приступать далее и для дальнейших действий нам понадобится:

• ключ рожковый на 13
• головка глубока и обычная на 13
• трещоточная рукоятка и вороток
• удлинитель
• головка на 10 с трещоткой

Первым делом необходимо открутить площадку, которая находится под карбюратором, отвернув две гайки ее крепления, как это показано ниже:

После чего можно отогнуть ее назад:

Также отсоединяем все шланги, которые подходят к впускному коллектору и дальше можно приступать к откручиванию гаек крепления, которых всего 6 штук, более детально показаны ниже на фотографии:

И остается снять коллектор со шпилек, слегка пошатывая его из стороны в сторону, так как он иногда плотно прилипает к прокладке:

Обычно оба коллектора приходится снимать сразу, после чего обязательно меняется прокладку между ними и головкой блока цилиндров в месте их стыка, но об этой процедуре будет рассказано в следующих статьях. Перед установкой необходимо обязательно тщательно очистить поверхность, удалив следы старой прокладки. Я для этого использовал специальную бодягу от Ombra «Спрей для удаления прокладок», которая за 15 минут удаляет весь шлак с поверхности:

И окончательно можно отшлифовать еще самой мелкой наждачной бумагой — нулевкой:

Установка впускного коллектора происходит в обратной последовательности. Если кому интересна цена данной детали, то она составляет порядка 1500 рублей, но такой же, только подержанный можно найти легко за 500 рублей на любой разборке!

Как снять коллектор на ВАЗ 2109

Здравствуйте! Меня зовут Алексей Диваков, и я профессиональный автомеханик с опытом работы в ремонте автомобилей марки ВАЗ. Сегодня я хотел бы рассказать вам о том, как снять коллектор на ВАЗ 2109

Коллектор является важной частью системы выпуска отработанных газов и его снятие может потребоваться при замене или проведении ремонта других деталей

Шаг 1: Подготовка автомобиля

Перед началом работы необходимо подготовить автомобиль. Убедитесь, что двигатель остыл, так как работа с горячим двигателем может быть опасной. Также убедитесь, что автомобиль находится на ровной и устойчивой поверхности, чтобы избежать его случайного движения во время работы.

Шаг 2: Разъединение системы выпуска отработанных газов

Перед тем, как снять коллектор, необходимо разъединить систему выпуска отработанных газов, которая связана с коллектором. Для этого открутите крепежные болты, которые держат систему выпуска отработанных газов на месте. Запомните порядок болтов, чтобы потом правильно собрать систему.

Проверьте также наличие других элементов, связанных с коллектором, таких как датчики и трубки. Отсоедините их с помощью необходимых инструментов.

Шаг 3: Снятие коллектора

Теперь можно приступить к снятию коллектора. Открутите все крепежные болты, которые соединяют коллектор с двигателем. Обычно используется гаечный ключ или инструмент для откручивания болтов. Помните, что болты могут быть разной длины, поэтому рекомендую отложить их в отдельное место, чтобы потом знать, где использовать каждый.

После откручивания всех болтов, аккуратно снимите коллектор с двигателя. Возможно, вам понадобится немного поворачивать и поднимать коллектор, чтобы он легко снялся.

Шаг 4: Проверка и установка нового коллектора

Перед установкой нового коллектора, рекомендуется проверить его состояние. Проверьте, нет ли на нем трещин, протечек или иных повреждений. Если вы заметили какие-либо проблемы, рекомендую заменить коллектор на новый.

Установка нового коллектора производится в обратной последовательности. Поместите коллектор на место и затяните крепежные болты, следуя рекомендуемому затяжному моменту. Затем соберите систему выпуска отработанных газов, подсоединяя датчики и трубки.

После установки нового коллектора, рекомендуется проверить его правильность установки и утечки выпускных газов. Запустите двигатель и убедитесь, что нет неприятных звуков или запаха, а также что не происходит никаких протечек газов. Если все выглядит в порядке, то можете быть уверены в правильной установке коллектора.

Замена прокладки впускного коллектора ВАЗ-2114 инжектор: видео

Замена прокладки впускного коллектора на автомобиле ВАЗ-2114, так как и замена прокладки выпускного коллектора, весьма сложная процедура и требует определенных знаний и опыта. Конечно, придётся сделать колоссальный объём работы и потратить весьма много времени, но это позволит сэкономить 4-5 тыс. рублей на замене в автосервисе.

ниже расскажет о замене ресивера и коллектора. В процессе замены меняют и прокладку впускного коллектора:

материал расскажет, как правильно заменить прокладку впускного коллектора, а также поведает о некоторых тонкостях и нюансах процесса.

Процесс замены прокладки

Схема конструкции впускного и выпускного коллекторов

Поскольку прокладка расположена на шпильках коллектора, то для её замены придется узел демонтировать полностью. Конечно, эта операция займет много времени и сил.

Перед тем, как автолюбитель перейдёт непосредственно к процессу выполнения замены, необходимо собрать инструментарий, который понадобится. Итак, инструменты, без которых замену произвести невозможно: трещотка и головки на 17, 19; отвертки с плоским и крестообразным наконечниками; набор ключей и непосредственно сама прокладка.

Инструментарий собран, теперь можно перейти непосредственно к выполнению всевозможных операций. Прежде чем снять коллектор необходимо сбрызнуть болты жидкостью WD-40, которая снимет коррозию и позволит без особых проблем снять деталь.

Пошаговая инструкция по замене прокладки впускного коллектора (с фото)

Рассмотрим, пошаговую инструкцию по замене прокладки:

1. Снимаем «клемму-минус» с аккумуляторной батареи.
2. Демонтируем трос газа.
3. Проводим демонтаж топливных трубок. Точнее, их необходимо отсоединить и отвести в сторону. Снимаем топливные трубки указанные на фото
4. Отключаем разъем датчика положения дроссельной заслонки.
5. Отключаем разъем проводов регулятора холостого хода.
6. Открутить патрубки вентиляции картерных газов, усилителя тормозов. Откручиваем патрубки указанные на фото
7. Проводим демонтаж ресивера.
8. Снимаем провода блока управления впрыском (форсунками).
9. Демонтируем топливную рампу без демонтажа форсунок.
10. Снимаем термоэкран с коллектора.
11. Отсоединяем приемную трубу. Вот такого качества гайки ставят на заводе Демонтируем приемную трубу
12. Снимаем выпускной коллектор. Выкручиваем крепежные гайки и снимаем выпускной коллектор Снятие выпускного коллектора
13. Открутив гайки крепления, демонтируем впускной коллектор. Снимаем впускной коллектор
14. Проводим замену прокладки. Проводим замену прокладки
15. Сборку проводим в обратном порядке.

Как видно, замену прокладки впускного и выпускного коллектора проходят одновременно и по-большому счету – это является одним прокладочным материалом.

Выбор детали

21083-1008081 – оригинальный каталожный номер прокладки для впускного и выпускного коллектора. Она состоит с двух частей или на более новых моделях с одной. Производится данная деталь на заводе АвтоВАЗ. Средняя стоимость составляет 250 рублей за штуку (если их две) или 450 рублей (за цельную).

Цельная прокладка коллекторов Прокладка, которая состоит из двух частей Вместе цельная прокладка и та, которая состоит из двух частей

Кроме того, что существует оригинальная деталь, также можно найти ряд аналогов, которые рекомендованы к установке. Рассмотрим, какие именно прокладки можно установить под коллекторы ВАЗ-2114:

• Trialli GZ 102 0013 – известный российский производитель, который выпускает широкий ряд аналоговых деталей для автомобилей отечественного производства. Стоимость прокладки составляет 200 рублей шт.
• AJUSA 13065200 – еще один отечественный производитель, который завоевал потребителей качеством исполнения продукции. Стоимость изделия составляет 450 рублей.
• Украинская также производит и совершает поставки данной прокладки. Но, если разобраться, то качество изделия оставляет желать лучшего, поскольку ресурс рассчитан только на 20 000 км.

Причины неисправности

После того как рассмотрели процесс замены и выбора детали необходимо рассмотреть основные причины выхода из строя запасной части:

Износ

В процессе эксплуатации, автомобиля выделяет горячие газы, которые разрушают поверхность прокладки, вследствие чего она может порваться или расслоиться.
Поскольку прокладка одна на впускной и выпускной коллектор, бензин, поступающий через первый канал, может попадать на прокладку, что также влияет на целостность и структуру материала, с которого она изготовлена.

Качество детали, не всегда высокая, даже оригинальной, поэтому при выборе на это стоит обратить особое внимание. Согнутые клапана вследствие нарушения фаз газораспределения, не грозит 8-ми клапаннику
