Важное замечание при выборе болтов сход развала
Совершенно не стоит экономить и использовать неоригинальные регулировочные болты. Качество материала и изготовления неоригинальных болтов настолько ужасное. Что при первой же установке и попытки регулировки углов сход развала резьба вытягивается, как будто они изготовлены из пластилина. На вторую регулировку их не хватит. На фото справа оригинальный болт Suzuki Grand Vitara, 46431-65J00, а слева неоригинальный Febest-0729-001 ( китай китайский, ни о какой Германии и речи не может быть). В процессе установки рычагов задней подвески в обязательном порядке наносится медная смазка для обеспечения долговечности резьбовых соединений и возможности проведения последующих регулировочных работ. Замена сайлентблоков рычагов задней подвески произведена, рычаги установлены на авто. Надо ли делать регулировку углов сход развала? В нашем случае это обязательно. Также рекомендуется делать регулировку схождения и развала при замене сайлентблоков передних рычагов.
http://autogarag.ru/kits_works/zamena-sajlentblokov-zadnih-rychagov-suzuki-grand-vitara/http://avtotrue.ru/zamena-sajlentblokov-perednih-rychagov-suzuki/http://avtotrue.ru/zamena-sajlentblokov-perednih-rychagov-suzuki/http://automagia.ru/sto/hodovka/zamena-zad-sb/suzuki/grand-vitarahttp://evrasia-today.ru/sajlentblok-grand-vitara/http://avtovestie.ru/info/zamena-zadnih-sajlentblokov-suzuki-grand-vitara/
голоса
Рейтинг статьи
Suzuki Grand Vitara Золотой Носорог › Logbook › Замена задних сайлентблоков передних рычагов.
Зная что сайлентблоки потрескавшиеся я решил съездить в клубный сервис и сделать диагностику подвески. Ребята знающие и опытные всё посмотрели и сказали что необходимо поменять. Цены на запчасти у них окозались завышены и перепресовкой сайлентблоков они не занимаются.Замены требовали задние сайлентблоки на передних рычагах, правый сальник переднего редуктора. Шаровые и передние сайлентблоки передних рычагов были в отличном состоянии. Отдавать за один рычаг 16000₽ и за его замену 2500₽ Я не готов и по этому решил всё поменять сам. Благо не далеко от дома есть сервис сомообслуживания. Хороший бокс с подъёмником, инструментом и главное пресом по 400₽ в час.
Передний рычаг на СГВ меняется очень просто, не нужно откручивать ничего лишнего, гайка на шаровой опоре и 2 болта на сайлентах и всё. Рычаг у вас в руках. При наличии пресса и набора оправок замена сайлентблоков не доставило много хлопот.
Ничего не фоткал т.к. время деньги. да и здесь много таких тем. Попутно был заменён правый сальник в переднем редукторе и залито в него свежее масло.
Салентблок был куплен Sidem 877611 511₽Сальник Suzuki 0928340029 414₽Масло LIQUI MOLY Hypoid-Getriebeoil 85W-90 (GL-5). 500₽За подъёмник я отдал 1200 за 3 часа.
Хочу отметить что — что бы заменить правый сальник переднего редуктора при отсоеденённой от ступицы шаровой опоре ничего откручивать не нужно. Подчёркиваю НЕ НУЖНО. Многие зачем то снимают всю ступицу и привод.Достаточно просто подцепить мотажкой привод, вытащить его из редуктора и отвести в сторону. После замены сальника просто вставить привод обратно в редуктор до упора.
После замены задних сайлентблоков на передних рычагах авто стало гораздо лучше себя чувствовать при колейности.
Замена задних сайлентблоков сузуки гранд витара
После лифта подвески так сход-развал и не сделал.Причиной тому закисшие развальные болты с левой стороны.Наконец-то руки дошли всего это сделать!
Список необходимых запчастей:
46331-65J01 Сайлентблок заднего поперечного рычага46122-65J00 Сайлентблок заднего подпружинного рычага46431-65J00 Болт развальный

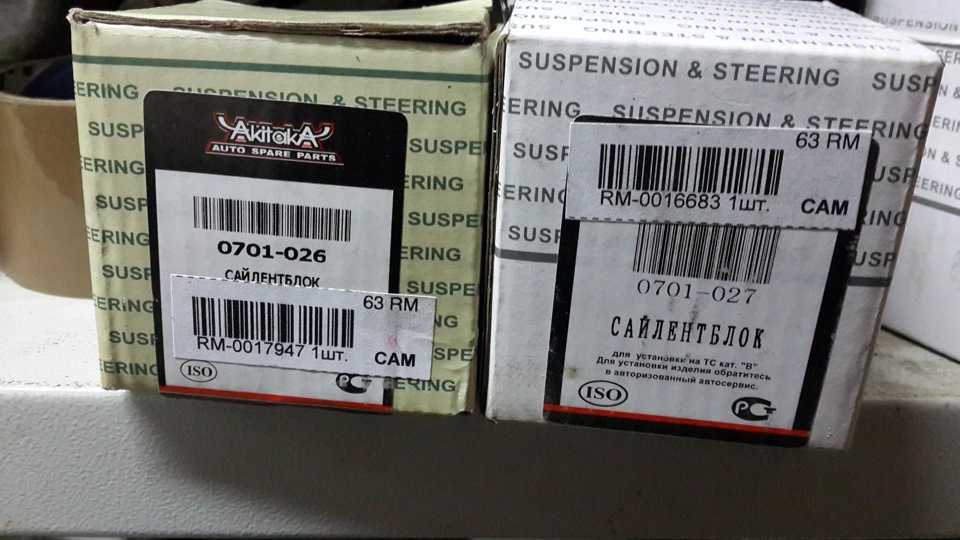

Купил 2 сайлентблока аналога

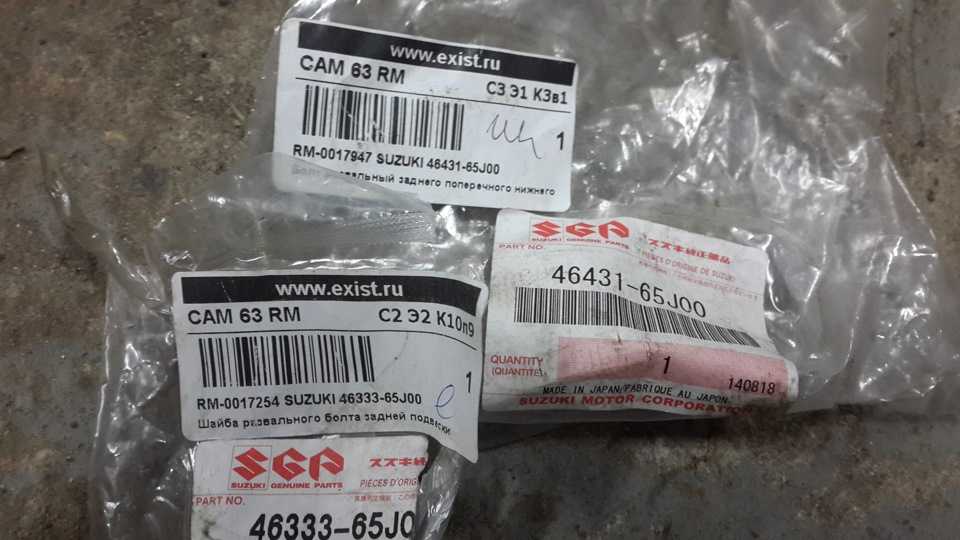

Купил 2 развальных болта. Шайбу 1 на всякий случай.

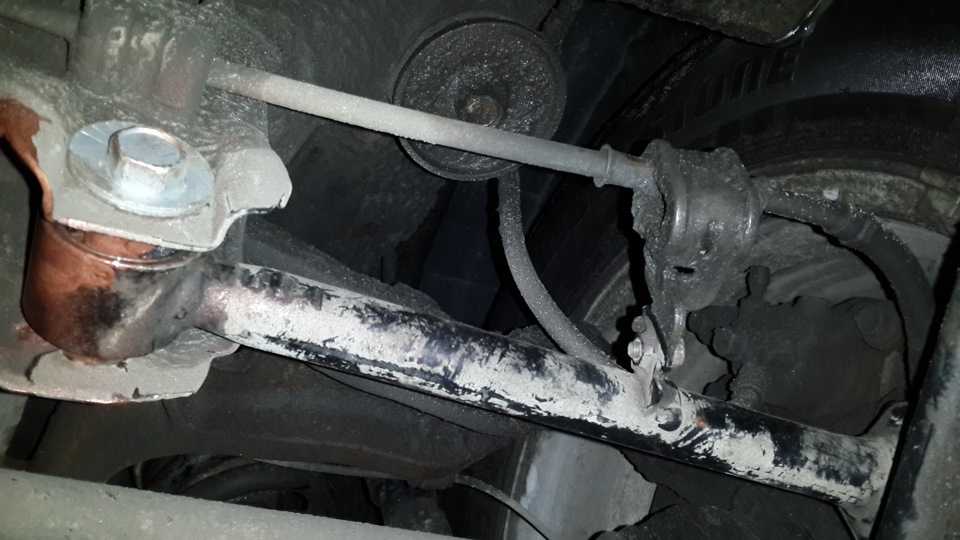

Из ключей нужны 17 и 19. Разобрал полностью всю левую часть задней подвески, кроме верхнего рычага. Все болты выкрутил и смазал медным спреем.

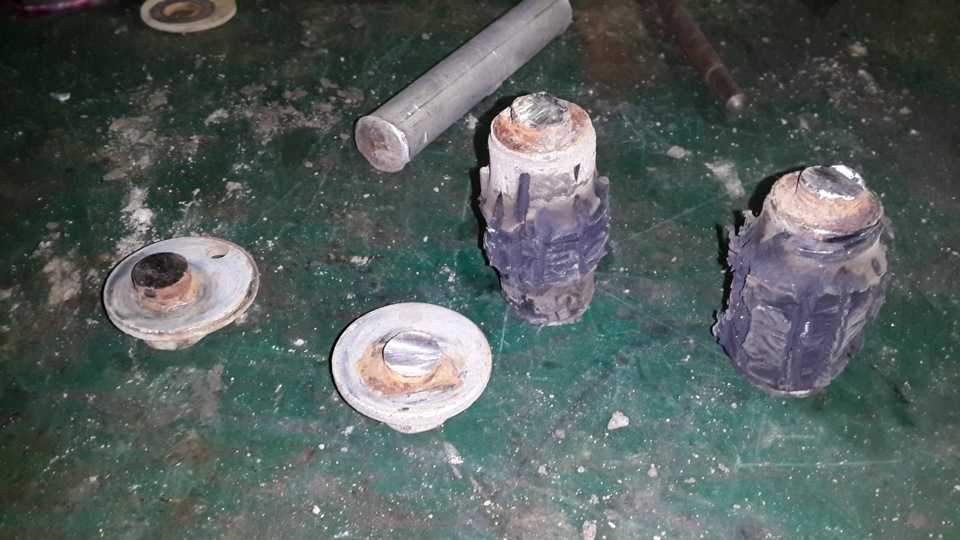

Сайлентблоки менял старым способом. Высверливал по кругу резину, потом прессом выдавливал серединку с втулкой. Далее ножовкой пилил обойму сайлентблока и зубилом выбивал оную.
Обратно сайлентблоки прессовал 10т домкратом. На все про все ушло 2.5 часа. Делал все на яме у себя в гараже.
Правую сторону разберу завтра и так же все болты смажу.
Стоимость замены задних сайлентблоков:
Где поменять задние сайлентблоки в Санкт-Петербурге:
При езде износ сайлентблоков проявляется проявляется скрипом резины, постукиванием в задней части автомобиля. О необходимости замены задних сайлентблоков Сузуки Гранд Витара вам также скажет потеря устойчивости в задней части подвески, задержка реакции на поворот руля, сложность управления автомобилем. Подтвердят необходимость замены задних сайлентблоков Сузуки Гранд Витара более сильный неравномерный износ задних покрышек. Может даже нарушиться развал-схождение колес. Все это проверят при диагностике на СТО, которую рекомендуем сделать при появлении первых же признаков. Стоимость замены задних сайлентблоков Сузуки Гранд Витара зависит от того, каким образом она будет производиться: со снятием балки, без снятия, со снятием рычага или кулака и т.д. Это, в свою очередь, зависит от конструктивных особенностей модели автомобиля.
На некоторых моделях сайлентблоки стоят настолько глухо, что лучше не заниматься их самостоятельной выпрессовкой и запрессовкой
При замене важно также тщательно обработать посадочное место в проушине балки или на заднем рычаге, правильно смазать и т. д
Мы рекомендуем также поменять крепежные болты, гайки, втулки (при необходимости) и т. д.
После замены задних сайлентблоков, при необходимости, на наших СТО сделают проверку развал-схождения колес.
Замена сайлентблоков задних рычагов Suzuki Grand Vitara – вот тема, которую мы обсудим в данной статье. Устройство задней подвески на Сузуки Гранд Витара 2005 года выпуска и далее обеспечивает комфортное поведение автомобиля на дорогах с разным покрытием. Задняя подвеска состоит из трех поперечных рычагов и одного продольного, без стабилизатора поперечной устойчивости.
Верхний поперечный рычаг с шаровой опорой, которая отдельно не меняется. Но в нашем автосервисе возможно восстановление шаровой опоры на специализированном оборудовании, об этом читайте в другой статье. Срок службы сайлентблоков рычагов задней подвески Сузуки Гранд Витара большой. И зачастую проблемы вскрываются на стенде регулировки сход развала.

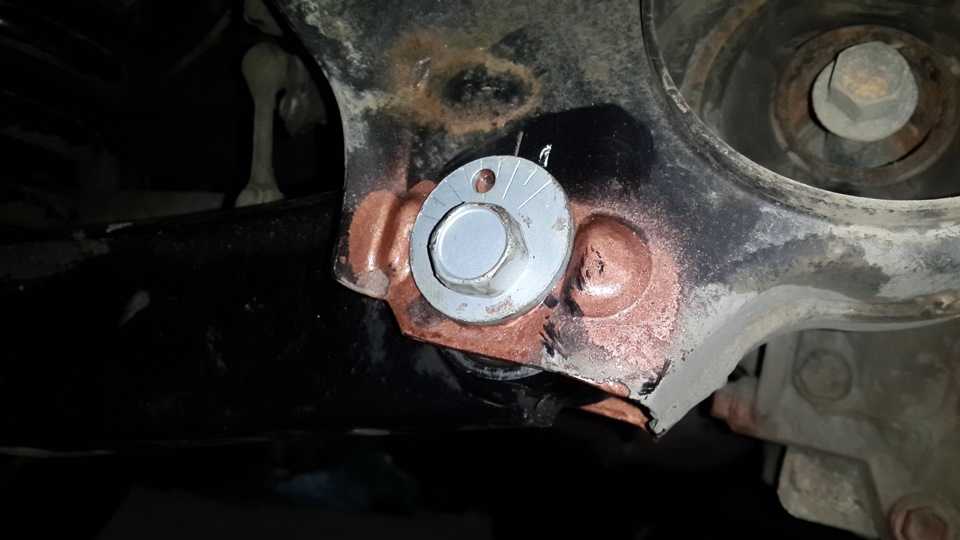

В задней подвеске находятся четыре регулировочных болта. Со временем они прикипают к сайлентблокам настолько сильно, что при попытке отвернуть их для регулировки углов сход развала они проворачиваются вместе с обоймой с/блока.
В этом случае придется менять четыре сайлентблока в поперечных рычагах, четыре болта сход развала, шайбы и гайки. Для замены потребуется снять рычаги и произвести их замену на прессе с подборкой опрессовок необходимого диаметра.
Замена Сайлентблоков Передних Рычагов Сузуки Гранд Витара
Бесшумная подвеска Suzuki Grand Vitara представляет собой небольшой шарнир с металлическими втулками с обеих сторон. которые размещены в резиновых вставках. Цель этого элемента — подавить шум подвески Suzuki Grand Vitara и защитить другие компоненты и устройства от ударов и вибраций, возникающих во время движения.
Учитывая чрезмерную нагрузку на шасси Suzuki Grand Vitara, очевидно, что иногда необходимо заменить бесшумные узлы Suzuki Grand Vitara, особенно если машина сильно отстала.
Существует несколько прямых и косвенных признаков того, что бесшумные подвески Suzuki Grand Vitara нуждаются в замене:
- Suzuki Grand Vitara стал медленнее реагировать на действия водителя, поворачивая руль в разные стороны.
- Визуальный осмотр выявляет трещины, другие виды повреждений резиновой детали сайлентблока.
- Пытаясь физически влиять на все эти элементы, свободная игра выше, чем приемлемо.
- Шины, установленные на Suzuki Grand Vitara, начинают изнашиваться неравномерно.
- Проезжая даже на короткие расстояния, мы слышим скрип шасси.
Разрушение бесшумных агрегатов Suzuki Grand Vitara приводит к усилению шума в салоне, приводя к дискомфорту для водителя и снижению его концентрации во время вождения. Сегодня, учитывая тот факт, что Suzuki Grand Vitara начинает медленнее реагировать на рулевое колесо и шины изнашиваются неравномерно, это сразу увеличивает вероятность ДТП с различными последствиями в этой ситуации.
SUZUKI Гранд Витара. Замена бесшумных блоков
Если обнаружен один из вышеуказанных симптомов, немедленно осмотрите всю подвеску Suzuki Grand Vitara и втулки подвески Suzuki Grand Vitara, если это необходимо.
Разработка сайлентблоков смены автоматической подвески Перед ремонтом бесшумной подвески агрегатов Suzuki Grand Vitara нам необходимо подготовить для нашего клиента необходимые остатки:
- Специальное оборудование (пресс) предназначено для крепления бесшумных агрегатов.
- Обычный молоток, зубило и рукоятка.
- Набор гаечных ключей.
- Новые детали и жидкое мыло.
Уже сегодня для ремонта подвески Suzuki Grand Vitara требуется лифт, эстакада или смотровое отверстие, поскольку первые шаги нужно будет сделать под днищем.
Процедура замены бесшумной подвески Suzuki Grand Vitara выглядит примерно так:
- Suzuki Grand Vitara находится на лифте.
- Защита (кожух) демонтирована.
- Передние гайки и стойки болтов стабилизатора Suzuki Grand Vitara отвинчены.
- С помощью воронки выбивают болт, после чего фиксирующие болты при движении автомобиля ослабляют.
- С помощью домкрата Suzuki Grand Vitara поднимается и колеса наконец разбираются.
- Чтобы относительно легко было открутить стяжные гайки, рекомендуется предварительно обработать резьбу специальным инструментом VD-40 и почистить ее металлической щеткой.
- Чтобы снять рычаг подвески, сначала отсоедините шарикоподшипник от кулачка рулевого управления Suzuki Grand Vitara. Для этого вам нужно будет открутить два крепежных болта.
Тихий передний рычаг блока suzuki grand vitara
Имея доступ к искаженным бесшумным подвескам Suzuki Grand Vitara, мы приступаем к их замене:
Suzuki Grand Vitara Передний блок Передний рычаг. Чтобы облегчить процесс разборки, конечно, дополнительно сломайте шарнир, затем просто снимите втулку и используйте обычную отвертку, чтобы удалить остатки нашего клиента.
После — место установки очищается от следов ржавчины, а новый сайлент-блок смазывается водным мылом, чтобы облегчить его установку. Прессованные. Стопорный болт тщательно затянут. Варочные поверхности для растяжки Suzuki Grand Vitara. Петли снимаются довольно просто с помощью предварительно подготовленного долота. Есть чистые места для установки, а рычаг имеет бесшумное крепление.
Если он не установлен сразу, рычаг помещается на плоскую поверхность, и элемент раздражается обычным молотком, как его называют маленькой кувалдой
Это следует делать очень осторожно, чтобы не разрушить вновь установленные бесшумные блоки.Затягивать гайки бесшумных блоков Suzuki Grand Vitara рекомендуется только в том случае, если автомобиль поставляется с тем, что остается для нашего клиента, чтобы сделать четыре колеса. Другими словами, в первую очередь необходимо обеспечить эти продукты рабочей нагрузкой, поскольку отсутствие таких продуктов во время окончательной фиксации является предпосылкой раннего выхода из строя новых деталей, которые обеспечивают контакт между корпусом и шасси Suzuki
Suzuki Grand Vitara Тёмная Сьюзи › Бортжурнал › Замена заднего сайлентблока переднего рычага Grand Vitara
Давно не делал никаких записей, так как машина радовала, внимания к себе особо не просила. И даже не смотря на то, что данный автомобиль всё же повышенной прочности, отечественные дороги, и съезды с них подвеску победили.Началось с того, что в машине при проезде мелких неровностей появился стук в ноги. Почитав форумы, принял решение заменить стойки и резинки стабилизатора.Занятие это достаточно простое, потому в журнале не описывал. Да и описано это не раз. Из спец приспособлений понадобились удлинитель воротка (в сумме 50 см) и болгарка для отрезания старых стоек.Времени заняло не много. Но при задраной машине на правой стороне (страдает больше чем левая) был обнаружен треснувший сайлентблок. Его у меня не было на момент ремонта, потому собрал с тем что было (заодно поставив xenon 4300K в туманки) ездил пару недель. Тишина в машине просто удивила Видимо давно подвеска требовала обслуживания. Трещина в сайлентблоке почти не проявлялась.Однако раз порван, надо менять. Утопия с заменой рычага была не приемлема, потому начал искать варианты. Вроде как подходит с Honda CR-V, но его нужно спиливать по высоте. Так же ставят с hyundai tucson. Но и там что то не идеально подходит. А ещё есть предложения как раз для нашего авто.Я выбрал сайлентблоки Украинского производителя MetGum Есть точно такой же как и наш, с вырезами и усиленный. Его я и купил.На следующий день получил посылку. Упаковка на уровне зарубежных конкурентов
Сам сайлентблок выглядит достаточно качественно
Дождавшись выходного, собравшись с силами приступил к замене. В книжке всё достаточно просто по снятию рычага. На деле оказалось немного дольше Итак:Ставим машину на колодку (у меня отпиленное бревно) в месте домкрата на пороге. Домкрат при этом я подставлял под лонжерон. Снимаем колесо.Пружина натягивает рычаг вниз, демонстрируя бедствие с сайлентблоком :Разшплинтовуем гайку ступицы. Отправляем помощника давить на тормоз, и с нехилым усилием откручиваем гайку. У меня подошла головка вроде как на 32.Теперь нужно открутить рулевую тягу и отсоединить. Засада. Мой съёмник не влазил туда. Пришлось снимать суппорт, вешать его крючком на пружину, и снимать тормозной диск. Защиту пришлось отогнуть немного, и съёмник наконец то сделал своё дело. Рулевая тяга отсоединена.Далее книжка советует окрутить гайки рычага. Домкрат под рычаг, сжимаем пружину, выставляя рычаг почти горизонтально. На пружину я накинул стяжки, связав их верёвкой. Таким образом разгрузил рычаг
Достаточно свободно открутились обе гайки крепления и рычаг повис на одной шаровой опоре… Здравствуй новый головняк. Так как стойку больше ничего не держит, тянем его на себя, и аккуратно вытаскиваем привод. Очень желательно не повредить пыльник. В петлю его, и тоже на пружину. Подвешен!Вот теперь есть доступ к шаровой, и работа для съёмника. Скажу сразу, ничего не стучал, просто после 15 минут отмокания в WD, и упорного давления съёмником шаровая отсоединилась. Ура!Ну вот, рычаг в руках. Время выпресовать старый и запресовать новый сайлентблок. И сделано это было вот таким винтовым прессом с оправкамиОправа нижняя-кусок трубы, на который упирался рычаг. Верхнюю точили размером 65,2 мм (сайлендлок 65.5) что бы она центровала и давила при выпресовке. Обязательно нужно выпресовывать в направлении к нижней части рычага.Процесс: Натянул винтом, удар кувалдой по винту. И так до полного выпадания. Не сложно.А вот с установкой нового, пришлось повозится. Посадочное место в рычаге скорее всего сделано как пружина. Так как оправка меньшего чем сайлентблок диаметра, застряла очень прочно.Потому снаружи на новом блоке я снял немного фаску, приблизительно до 65 мм. Всё равно эта часть не крепит. И тольк тогда получилось его направить что бы он пошёл ровно в рычаг. Гидравлическим прессом можно было бы перекосить и испортить.Когда от верхней кромки до рычага осталось 7 мм, сайлентбок стал на своё место.Ну и сборка в обратном порядке. Прикручиваем к раме рычаг. Вставляем на место привод. Для этого с помощью лома пришлось опустить рычаг, что бы завести шаровую опору на своё место.Прикручиваем рулевую тягу и стойку стабилизатора. В моём случае, ставим на место тормозной диск и суппорт. Прикручиваем тягу стабилизатора. Зажимаем гайку привода. Обязательно зашплинтовуем. Колёсо на место. Всё, сайлентблок заменён.Я поменял пока что только левый, так как правый абсолютно целый. Подвеска стала ещё тише, пропал скрип. Проделанной процедурой доволен.
