Для чего нужен генератор и его неисправности

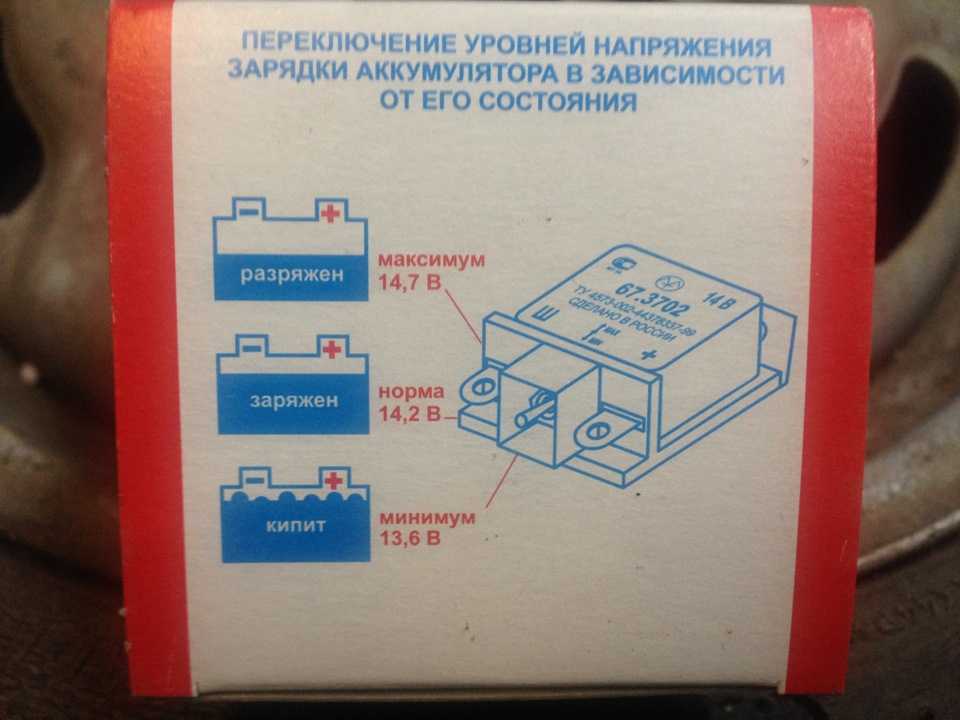

Главные функции трехуровневого регулятора напряжения

Для того, что бы лучше понять значение регулятора напряжения, вспомним сначала об одной детали, с которой он непосредственно взаимодействует. Мы имеем в виду автомобильный генератор, обеспечивающий преобразование механической энергии в энергию электрическую. После запуска силового агрегата (в момент поворота ключа в замке зажигания), генератор, благодаря питанию обмотки возбуждения, отдает ток в нагрузку. Вот как раз, сила тока обмотки и регулируется посредством описываемого регулятора напряжения, который выполняется либо в виде отдельного узла, либо встраивается в щеточный узел самого генератора.

В большинстве современных генераторных устройств, питание регулятора напряжения происходит от отдельной секции выпрямителя, а привод ротора осуществляется от коленчатого вала посредством шкива. Электромагнитное поле, создаваемое обмоткой возбуждения, индуцирует электроток в фазовых обмотках статора. Из-за того, что частоты вращения мотора нестабильны, а изменения нагрузки имеют скачкообразную природу, стабилизация выходного напряжения генератора просто необходима. Тут и задействуется регулятор напряжения, который изменяет силу тока возбуждения генератора.

При работающем генераторе и исправном состоянии регулятора, напряжение должно поддерживаться на уровне от 13,8 до 14,2 Вольт. Именно такое значение является необходимым для того, что бы ток заряда проходил через аккумулятор. Однако, помимо этого, нужно еще обеспечить определенное превышение электрохимического потенциала всех пластин банок, иначе зарядка аккумулятора выполняться не будет.

В последнее время, вместо стандартных регуляторов напряжения, все чаще встречаются трехуровневые модели «СОВЕТ», которые организовывают оптимальные условия для заряда аккумуляторной батареи, учитывая ее состояние и температуру окружающей среды, а также регулируют широкие диапазоны напряжения зарядки. Само собой разумеется, что применение таких устройств существенно продлевает срок службы автомобильного аккумулятора и помогает предотвратить появление возможных проблем в его работе.

Исходя из типа генератора, установленного на транспортное средство, регуляторы напряжения могут поставляться в комплекте с соответствующим щеточным узлом, либо с установочным корпусом интегрального регулятора и проводом для соединения.

Несмотря на то, что имеющийся в генераторе регулятор напряжения обладает термокомпенсацией с отрицательным значением (при понижении температуры воздуха регулируемое напряжение увеличивается, а при повышении — уменьшается), на самом деле, он не способен отслеживать температурные показатели воздуха вне устройства генератора, так как его внутренняя температура быстро достигает высоких показателей, иногда даже превышая +100 ?С.

Более того, включение дополнительных нагрузок (потребителей), таких как система обогрева стекол, фар или печки, вызывает ускоренный разряд аккумуляторной батареи даже при работающем моторе и исправном штатном регуляторе. Все эти проблемы можно решить одним махом, стоит только установить трехуровневый вариант регулятора напряжения.

Наибольшей популярностью такие устройства пользуются у владельцев отечественной марки ВАЗ, автомобили которых старше 10 поколения (2106, 2107, 2108, 2109, и те же самары 2114, 2115 у которых тусклые фары, которые благодаря регулятору засияют). Благодаря такому нехитрому приспособлению, эффективность работы бортовой системы существенно увеличивается: улучшается освещение, качество работы печки и обогрева заднего стекла. В зимнее время года, когда автомобилю необходим дополнительный обогрев, регуляторы напряжения наиболее актуальны, ведь низкая температура сильно снижает емкостные характеристики аккумуляторной батареи.

Повышаем мощность своими руками

Регулятор напряжения не должен допускать понижения значений меньше 13,8 Вольт. Достичь таких показателей можно с помощью дополнительного диода, который включается в электрическую цепь. Этот элемент при нормальных значениях в бортовой сети не задействуется.

Если же электричества недостаточно, то для активизации диода достаточно включить тумблер. С помощью такой манипуляции происходит обман регулятора напряжения.

При выборе и установке диода нужно учитывать следующие важные моменты:

• устройство должно выдавать не меньше 5 Ампер;
• строго соблюдать полярность при подключении;
• данный элемент нужно размещать за пределами генератора для предотвращения его перегревания;
• лучше выбирать кремниевый вариант диода.

Для выполнения работ понадобятся:

• клеммы с проводами типа «папа-мама»;
• термоусадочная изоляция;
• диод.

Вначале к диодным концам присоединить клеммы. К минусовому выводу (катоду) с полоской на корпусе припаять клемму «мама», а к плюсовому (аноду) – клемму «папа».

Поместить полученную конструкцию внутрь термоусадочной трубки.

Подключить устройство в электрическую цепь. Отрицательную клемму «мама» присоединить к реле-регулятору, а положительный провод с клеммой «папа» вставить в разъем диодного моста.

Выполнив перечисленные действия, нужно собрать схему до конца, проверить электрические параметры при работе генератора. Как показывает практика, данный метод на фоне своей простоты отличается надежностью и безотказностью.

Источник

Где же находится генератор?

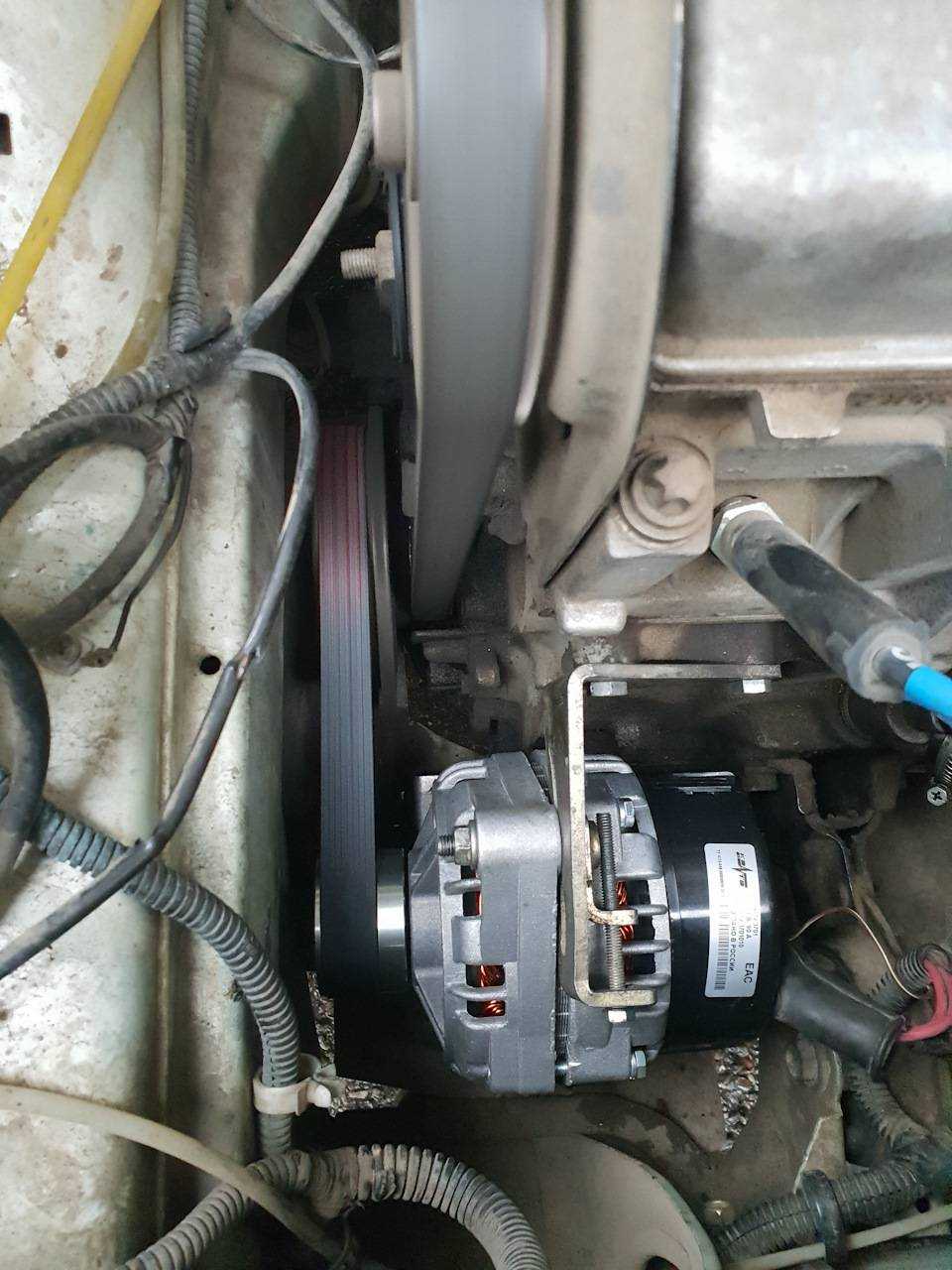

Двигатель ВАЗ 2114

Как менять щетки на генераторе ВАЗ 2114? Прежде, чем ответить на этот вопрос определимся, где же находится сам пациент. Это наиболее простой, но одновременно сложный вопрос, потому что генератор находится под капотом. Но при открытии его генератора там не видно, потому что он прикреплен к нижней части двигателя и соединен с коленвалом отдельным ремнем. Чтобы его увидеть необходимо, находясь спереди автомобиля, заглянуть в левую часть капота за двигатель. Там же вы найдете устройство натяжения ремня.

Для удобной замены щеток необходимо производить демонтаж генератора, потому что это позволит вам проверить его более тщательно в комплексе. Но при желании это можно реализовать и без его снятия. Но тогда возникает ряд проблем, которые связаны с ограниченностью пространства и невозможностью второй рукой поддержать что-либо при необходимости. Кроме того вы должны быть 100% уверены, что неисправность только в щетках.

Снятие генератора

Перед началом работы с элементами и устройствами машины, работающие от электричества, необходимо отключать отрицательную клемму с аккумулятора.

Для того, чтобы снять генератор необходимо отпустить натяжной болт или механизм, отодвинуть генератор к двигателю монтировкой или большой отверткой. После чего с легкостью снимается ремень. Далее следует отпустить крепежный болт со шляпкой на 17. И свободно вынуть генератор. Разумеется, перед снятием генератора, необходимо отсоединить от него все клеммы и провода.

Замена щеток

Щетки генератора ВАЗ 2114

Замена щеток на ВАЗ 2114 заключается в следующей последовательности действий:

• отсоединить отрицательную клемму с АКБ;
• отсоединить колодку с проводами и защитный резиновый колпачок;
• открутить зажимную гайку и снять со шпильки силовые провода;

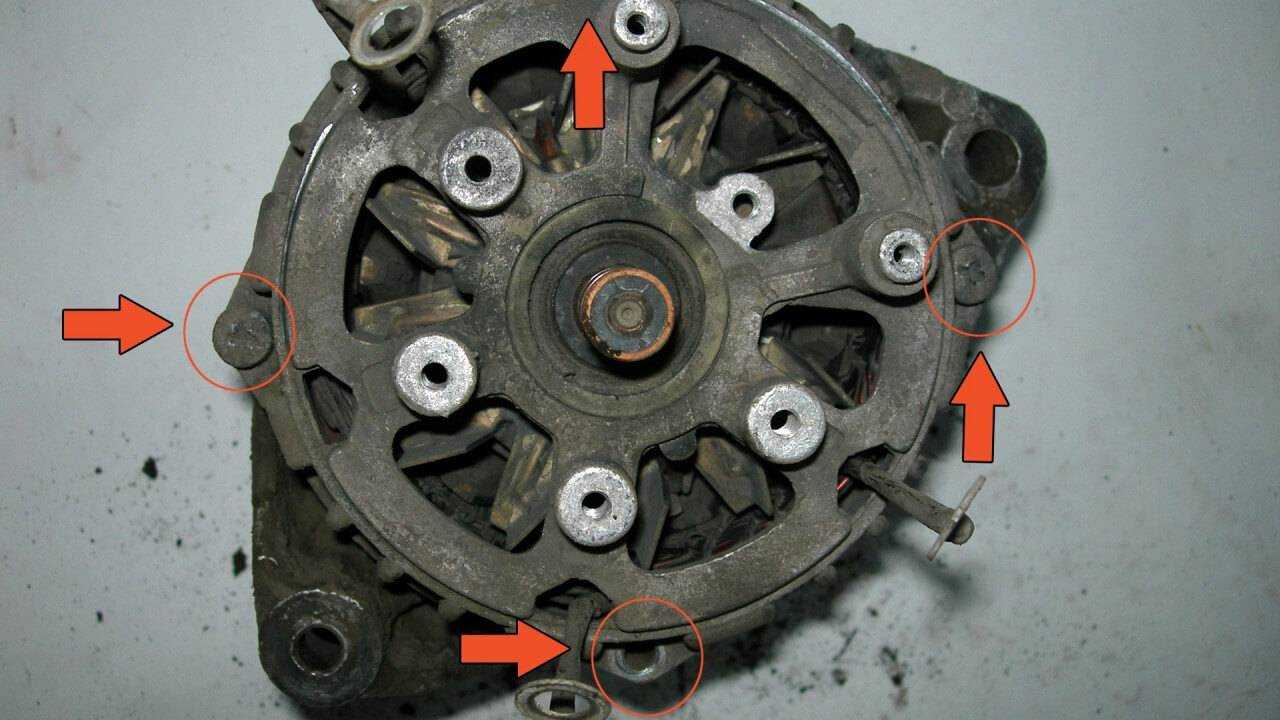

• освободить три фиксатора по периметру круглой пластиковой крышки;
• снять крышку и найти регулятор со щетками водном корпусе;
• отвинтить крепежные болты щеточного устройства;
• вынуть щетки с регулятором;
• взять новые щетки и померить размер выступающих графитовых контактов, он должен быть не менее 1 см;
• если размер соответствует требуемому, то необходимо проверить сам регулятор;
• взять новые щетки и произвести все действия в обратном порядке.

Действия же со снятием генератора при замене щеток будут такими же, но зато у вас есть необходимость провести полную его диагностику.

https://youtube.com/watch?v=Sn-cawDacAE

После замены и установки генератора на место, необходимо проверить натяжение ремня. Он должно составлять не более 10 кг. Это можно проверить при помощи специального устройства или на глаз. Ремень должен слегка проседать при надавливании на него твердым предметом, но при этом не должен быть натянут как струна.

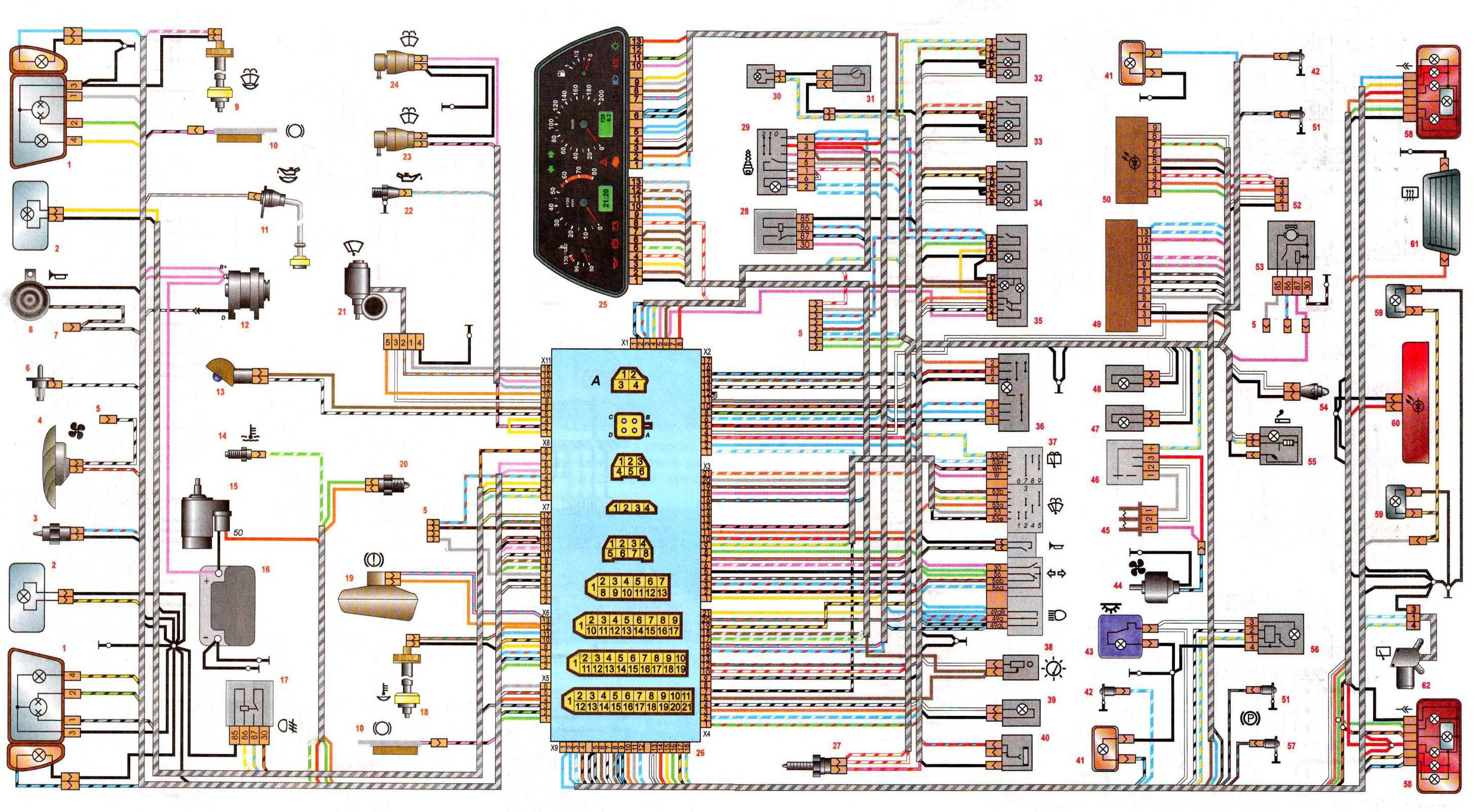

Схема соединений монтажного блока

Наружная цифра в обозначении наконечника провода — номер колодки, внутренняя — условный номер наконечника.

К1 — Реле включения очистителей фар;

К2 — Реле-прерыватель указателей поворота и аварийной сигнализации;

КЗ — Реле очистителя ветрового стекла;

К4 — Реле контроля исправности ламп;

К5 — Реле включения стеклоподъемников (в вариантном исполнении автомобиля);

К6 — Реле включения звуковых сигналов;

К7 — Реле включения обогрева заднего стекла;

К8 — Реле включения дальнего света фар;

К9 — Реле включения ближнего света фар;
F1-F16 — Плавкие предохранители

Видео к статье

Блок предохранителей и реле на инжектор ВАЗ 2109-2115 АВАР 367.3722М (2115-3722.010-40)

Подкапотная проводка ВАЗ 2108 2109 2113 2114 2115 все панели

Проводка ВАЗ 2115.Часть 2.

Блок предохранителей ваз 2114. Инжектор.

Проводка ВАЗ 2115. Часть 1.

Горит предохранитель главного реле, машина не держит обороты, троит, глохнет. Ваз 2113/2114/2115.

Определите неисправности возбуждающей системы

Возбуждающая система генератора – это важный компонент электрической системы автомобиля. Она отвечает за генерацию электрического тока, необходимого для работы всех электроприборов автомобиля и подзарядки аккумуляторной батареи. Если возбуждающая система не функционирует должным образом, автомобиль может потерять электроэнергию и ошибочно завестись.

В этом разделе представлены основные признаки проблем в возбуждающей системе генератора:

1. Автомобиль не заводится или трудно заводится

   Если возбуждающая система не работает, генератор не сможет подать достаточное количество электрического тока для запуска двигателя. Проверьте заряд аккумуляторной батареи, чтобы убедиться, что она не разряжена. Если заряд нормален, проблема может быть связана с поврежденным или обрывистым проводом возбуждающей системы, неправильно настроенным регулятором напряжения или неисправным реле возбуждения.

2. Аккумулятор быстро разряжается

   Если генератор не производит достаточно электрического тока, аккумуляторная батарея может быстро разрядиться. В результате автомобиль может перестать работать или работать некорректно. Проверьте состояние аккумулятора и его заряд. Если заряд нормален, возможно, есть проблемы с реле возбуждения, регулятором напряжения или проводами возбуждающей системы.

3. Неработающие электроприборы

   Если генератор не генерирует достаточное количество электрического тока, могут возникнуть проблемы с работой электроприборов автомобиля, таких как фары, стеклоочистители, радио и другие. Проверьте состояние предохранителей, чтобы убедиться, что они не сгорели. Если предохранители целы, возможно, проблема связана с проводами возбуждающей системы, реле возбуждения или регулятором напряжения.

Если вы обнаружили вышеперечисленные проблемы, рекомендуется обратиться к специалисту для проведения диагностики и ремонта возбуждающей системы генератора. Не рекомендуется самостоятельное вмешательство, так как это может привести к дополнительным повреждениям и ухудшению ситуации. Соблюдайте правила безопасности и обратитесь к квалифицированному автомеханику.

Электрическая схема подключения генератора ВАЗ 2114 модели 94.3701

Реле и предохранители ВАЗ 2114

Где же находится генератор?

Двигатель ВАЗ 2114

Как менять щетки на генераторе ВАЗ 2114? Прежде, чем ответить на этот вопрос определимся, где же находится сам пациент. Это наиболее простой, но одновременно сложный вопрос, потому что генератор находится под капотом. Но при открытии его генератора там не видно, потому что он прикреплен к нижней части двигателя и соединен с коленвалом отдельным ремнем. Чтобы его увидеть необходимо, находясь спереди автомобиля, заглянуть в левую часть капота за двигатель. Там же вы найдете устройство натяжения ремня.

Для удобной замены щеток необходимо производить демонтаж генератора, потому что это позволит вам проверить его более тщательно в комплексе. Но при желании это можно реализовать и без его снятия. Но тогда возникает ряд проблем, которые связаны с ограниченностью пространства и невозможностью второй рукой поддержать что-либо при необходимости. Кроме того вы должны быть 100% уверены, что неисправность только в щетках.

Снятие генератора

Перед началом работы с элементами и устройствами машины, работающие от электричества, необходимо отключать отрицательную клемму с аккумулятора.

Для того, чтобы снять генератор необходимо отпустить натяжной болт или механизм, отодвинуть генератор к двигателю монтировкой или большой отверткой. После чего с легкостью снимается ремень. Далее следует отпустить крепежный болт со шляпкой на 17. И свободно вынуть генератор. Разумеется, перед снятием генератора, необходимо отсоединить от него все клеммы и провода.

Замена щеток

Щетки генератора ВАЗ 2114

Замена щеток на ВАЗ 2114 заключается в следующей последовательности действий:

• отсоединить отрицательную клемму с АКБ;
• отсоединить колодку с проводами и защитный резиновый колпачок;
• открутить зажимную гайку и снять со шпильки силовые провода;
• освободить три фиксатора по периметру круглой пластиковой крышки;
• снять крышку и найти регулятор со щетками водном корпусе;
• отвинтить крепежные болты щеточного устройства;
• вынуть щетки с регулятором;
• взять новые щетки и померить размер выступающих графитовых контактов, он должен быть не менее 1 см;
• если размер соответствует требуемому, то необходимо проверить сам регулятор;
• взять новые щетки и произвести все действия в обратном порядке.

Действия же со снятием генератора при замене щеток будут такими же, но зато у вас есть необходимость провести полную его диагностику.

После замены и установки генератора на место, необходимо проверить натяжение ремня. Он должно составлять не более 10 кг. Это можно проверить при помощи специального устройства или на глаз. Ремень должен слегка проседать при надавливании на него твердым предметом, но при этом не должен быть натянут как струна.

Электрические поломки

Понять, что в генераторе произошла электрическая поломка, можно по следующим показателям:

• напряжение заряда снизилось;
• напряжение заряда повысилось;
• генератор вообще перестал давать зарядку.

Если под рукой не оказалось мультиметра, он определить неисправность можно по таким параметрам:

• датчик аккумуляторной батареи моргает или постоянно горит;
• фары начали светить достаточно слабо, даже когда мотор работает;
• дворники работают куда медленнее, чем раньше;
• электролит в АКБ кипит, в то время как фары светят очень ярко.

Следует понимать, что поверхностно проверить работу генератора можно и не снимая его. Но если подобная проверка не принесла необходимых результатов, то без демонтажа генератора просто не обойтись.

Смежные проблемы генерирующего узла

Эта группа поломок зачастую связана с неисправностями других узлов или элементов ДВС. О таких неполадках владелец машины узнает из некорректной работы электрогенератора.

Потеря натяжения приводного ремня

Наиболее явным признаком неполадки считается падение мощности при повышении оборотов ДВС. Это происходит ввиду того, что во время резкого увеличения вращательной скорости ослабленный ремень начинает сильно проскальзывать.

Неполадка определяется при запуске двигателя — будет наблюдаться неуверенный старт. Также недостаточное натяжение ремня диагностируется в процессе работы ДВС. Такая поломка чревата появлением провалов в тяге, сильными вибрациями движка.

Потеря сигнала возбуждения

Эта проблема, как правило, связана с плохим контактом или обрывом провода генерирующих узлов. При такой неисправности генератор перходит в асинхронный режим функционирования, но может выдавать нужную мощность.

Данная проблема вызывает перегрев устройства. Это может привести поломке генерирующего узла. При потере сигнала возбуждения часто наблюдается нестабильность подачи питания.

Загрязненные контакты устройства

Грязь попадает на клеммы при частой езде по грунтовым дорогам, мойке двигателя машины. При утечке масла на замасленных контактах накапливается пыль. Грязные клеммы могут привести к коррозии других элементов генерирующего узла.

Иногда клеммы, покрытые слоем грязи, начинают окисляться. Такую поломку можно проверить, не снимая генератор на машине ВАЗ 2115 или другом автомобиле АвтоВАЗ. Подходящий прибор для проверки – мультиметр. Если в случае подключения к электрогенератору при функционирующем движке индикаторная стрелка не дергается, пора удалять грязь с контактов.

Как устроен генератор на ВАЗ 2114

Такое устройство представляет собой трехфазную электроустановку переменного тока. Оно снабжено встроенным блоком выпрямителей, где и происходит преобразование тока переменного в постоянный. Основные составные элементы генератора:

• передняя и задняя крышки (материал – сплав алюминия). Каждая из крышек имеет посадочные гнезда для монтажа подшипников;
• клемма присоединения АКБ;
• разъем для обеспечения подачи на обмотку возбуждения нужного напряжения;
• конденсатор, подавляющий различные радиопомехи;
• посадочное место для монтажа и надежного крепления узла щеток;
• блок диодов (силовых – 6шт., дополнительных – Зшт.). Такой блок закрепляется на задней крышке (на внутренней стороне). С целью обеспечения охлаждения полупроводниковых приборов их монтируют на пластины подковообразной формы (материал – алюминиевый сплав);
• цилиндр сердечника статора (материал – трансформаторное железо). К статору притягиваются обе крышки при помощи болтов (4 шт.). Внутри статора есть пазы, которые служат для укладки силовых обмоток (имеют выводы для присоединения к блоку выпрямителей);
• обмотка возбуждения, которая при помощи своих выводов подключается к установленным на валу ротора контактным кольцам. На передней части вала ротора есть специальная шпоночная канавка, в которой размещается приводной шкив;
• узел щеток – в генераторе ваз 2114 этот узел является неразборным. Он совмещен с электрореле-регулятором (реле находится в металлическом корпусе и жестко склепано со щеткодержателем). Щетки используются угольно-графитовые.

Генератор расположен на двигателе (слева по ходу движения авто).От коленвала мотора (при помощи приводного ремня) ротор получает правое вращение.

Самостоятельный ремонт электрооборудования ВАЗ 2114

Основные неисправности генерирующих узлов VAZ

Устройство генератора Ваз 2114, Ваз 2115, Ваз 2113, Лада Самара 2

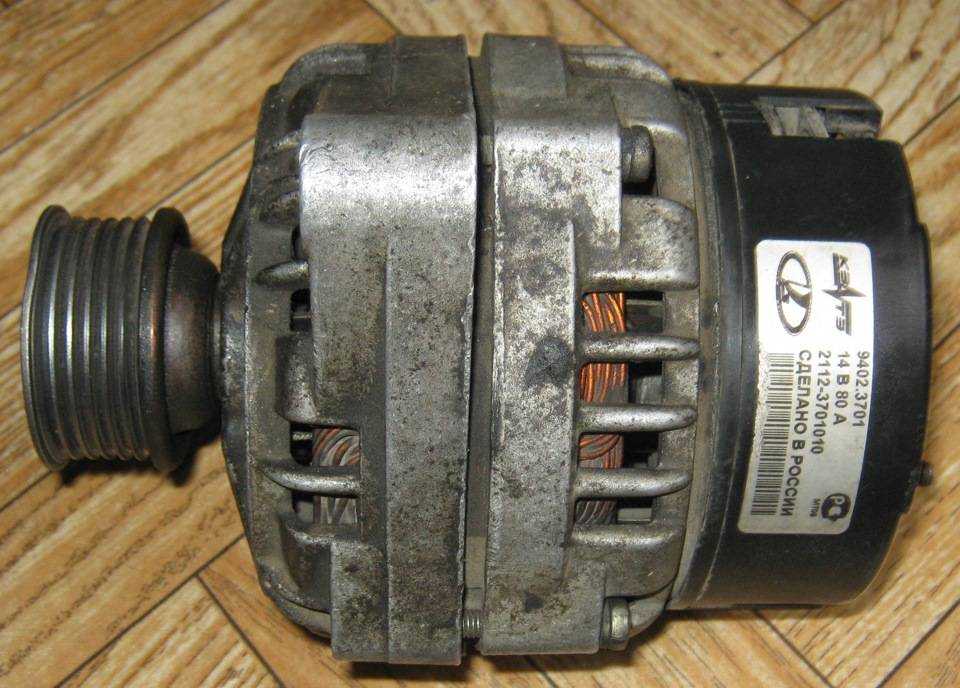

Генератор типа 94.3701 переменного тока, трехфазный, со встроенным выпрямительным блоком и электронным регулятором напряжения, правого вращения (со стороны привода). Схема соединений системы генератора: 1 – аккумуляторная батарея; 2 – генератор; 3 – монтажный блок; 4 – контрольная лампа заряда аккумуляторной батареи, расположенная в комбинации приборов; 5 – выключатель зажигания

Схема соединений генератора. Напряжение для возбуждения генератора при включении зажигания подводится к выводу «D+» регулятора (вывод «D» генератора) через контрольную лампу 4, расположенную в комбинации приборов. После пуска двигателя обмотка возбуждения питается от трех дополнительных диодов, установленных на выпрямительном блоке генератора.

Вывод «W» генератора на автомобилях семейства лада самара 2 не используется.Работа генератора ваз 2114, ваз 2115, ваз 2113 контролируется контрольной лампой в комбинации приборов. При включении зажигания лампа должна гореть, а после пуска двигателя — гаснуть, если генератор исправен. Яркое горение лампы или свечение ее в полнакала говорит о неисправностях.

ПРЕДУПРЕЖДЕНИЯ «Минус» аккумуляторной батареи всегда должен соединяться с массой, а «плюс» – подключаться к зажиму «B+» генератора. Ошибочное обратное включение батареи немедленно вызовет повышенный ток через вентили генератора и они повредятся. Не допускается работа генератора с отсоединенной аккумуляторной батареей. Это вызовет возникновение кратковременных перенапряжений на зажиме «В+» генератора, которые могут повредить регулятор напряжения генератора и электронные устройства в бортовой сети автомобиля. Запрещается проверка работоспособности генератора «на искру» даже кратковременным соединением зажима «В+» генератора с массой. При этом через вентили протекает значительный ток и они повреждаются. Проверять генератор можно только с помощью амперметра и вольтметра. Вентили генератора не допускается проверять напряжением более 12 в или мегомметром, так как он имеет слишком высокое для вентилей напряжение и они при проверке будут пробиты (произойдет короткое замыкание). Запрещается проверка электропроводки автомобиля мегомметром или лампой, питаемой напряжением более 12 В. Если такая проверка необходима, то предварительно следует отсоединить провода от генератора. Проверять сопротивление изоляции обмотки статора генератора повышенным напряжением следует только на стенде и обязательно с отсоединенными от вентилей выводами фазных обмоток. При электросварке узлов и деталей кузова автомобиля следует отсоединять провода от всех клемм генератора и аккумуляторной батареи

Диагностика электрооборудования лада 2113. Инструкции по ремонту электрооборудования, стартера, зажигания лада 2114. Проверка приборов, очистителя, освещения лада 2115, Устройство генератора. Инструкция по разборке и сборке генератора лада 2113, порядок ремонта генератора лада 2114, снятие и установка генератора ваз 2113, ваз 2115, ваз 2114.

• Узлы электрооборудования Ваз 2113, Ваз 2114, Ваз 2115,
• Ремонт электрооборудования Ваз 2114, Ваз 2115, Ваз 2113,
• Устройство генератора Ваз 2114, Ваз 2115, Ваз 2113

Клуб отечественных автомобилей Лада. Ремонт и тюнинг Ваз (Лада) своими руками с фото. Портал поможет выполнить работы по доработке и ремонту вашего автомобиля Ваз своими руками.

Функции и схема подключения генератора

Генератор играет, как и все остальные запчасти автомобиля, относящиеся к осуществлению движения, определенную функциональную роль.

И выполняет следующие функции:

• зарядка аккумуляторной батареи;
• подпитка стартера в момент запуска двигателя.

Чтобы разобраться с возможными неисправностями генератора, необходимо себе хорошо представлять его устройство и схему подключения.

Схема подключения генератора ВАЗ 2114

Современные автомобильные генераторы имеют 3 обмотки, намотанные таким образом, что получается источник переменного напряжения. Статорные обмотки выполняют роль магнитов, и они питаются от аккумулятора постоянным напряжением. Образуется магнитное поле, в котором вращается ротор с магнитопроводом лепесткового типа и обмоткой, с которой посредством токосъемных колец и графитовых щеток снимается напряжение, номиналом более 18 В и током от 60 до 120 А в зависимости от его мощности и количества оборотов. Но так как напряжение на аккумуляторе не должно превышать 14,7 В, то используется выпрямительный блок и стабилизатор. Они устанавливаются на самом же генераторе, потому что исходя из схемы, видно, что провода напрямую идут на аккумулятор и на реле стартера.

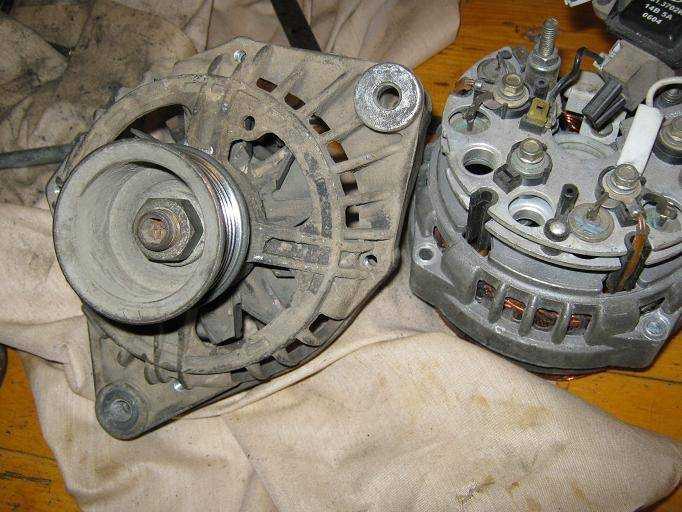

Генератор в разборе

Генератор ВАЗ 2114 включает в себя выпрямительный блок, который находится внутри него. И для его замены при неисправности придется разбирать сам генератор. Также имеется щеточный механизм вместе с регулятором напряжения, точнее, его следует называть стабилизатором. Потому что выпрямленное напряжение с генератора является пульсирующим, которое конечно сглаживается емкостью. Но для его удержания на необходимом уровне требуется дополнительное электронное устройство. А так как регулировать напряжение на нем вручную невозможно, то значит это стабилизатор.  На отечественные машины устанавливаются генераторы с выходным током 80,9 А.

Найденный ответ на вопрос «как поменять щетки на генераторе ВАЗ 2114?» не всегда ограничивается только их заменой, потому что за время износа щеток происходит износ всех остальных частей, которые требуют каких-либо действий. Поэтому, исходя из непростого устройства генератора и большого количества в нем функциональных частей, возникает множество неисправностей, и обычно при устранении одной из них, общая проблема не исчезает. А только лишь притупляется и возникнет в ближайшее время заново.

Итак, рассмотрим возможные основные неисправности, которые бывают с генераторами, определяемые контрольными приборами самой машины или мультиметром:

• пониженное напряжение заряда аккумулятора (менее 14,3 В);
• повышенное напряжение заряда (более 14,7 В);
• быстрый, практически моментальный, разряд батареи при включении зажигания;
• отсутствие заряда аккумулятора.

В зависимости от типа неисправности требуется использовать и соответствующие подходы. Но также при всех вышеуказанных неисправностях могут быть неисправны щетки.

Они также могут иметь ряд причин выхода из строя:

• износ самих щеток;
• поломка или раскрашивание из-за некачественного материала или сборки;
• выход из строя выпрямителя.

На автомобилях ВАЗ 2114 замена щеток генератора не представляется сложной, но время затратной. Потому что необходимо совершать массу действий.

Как самостоятельно разобрать генератор 2114

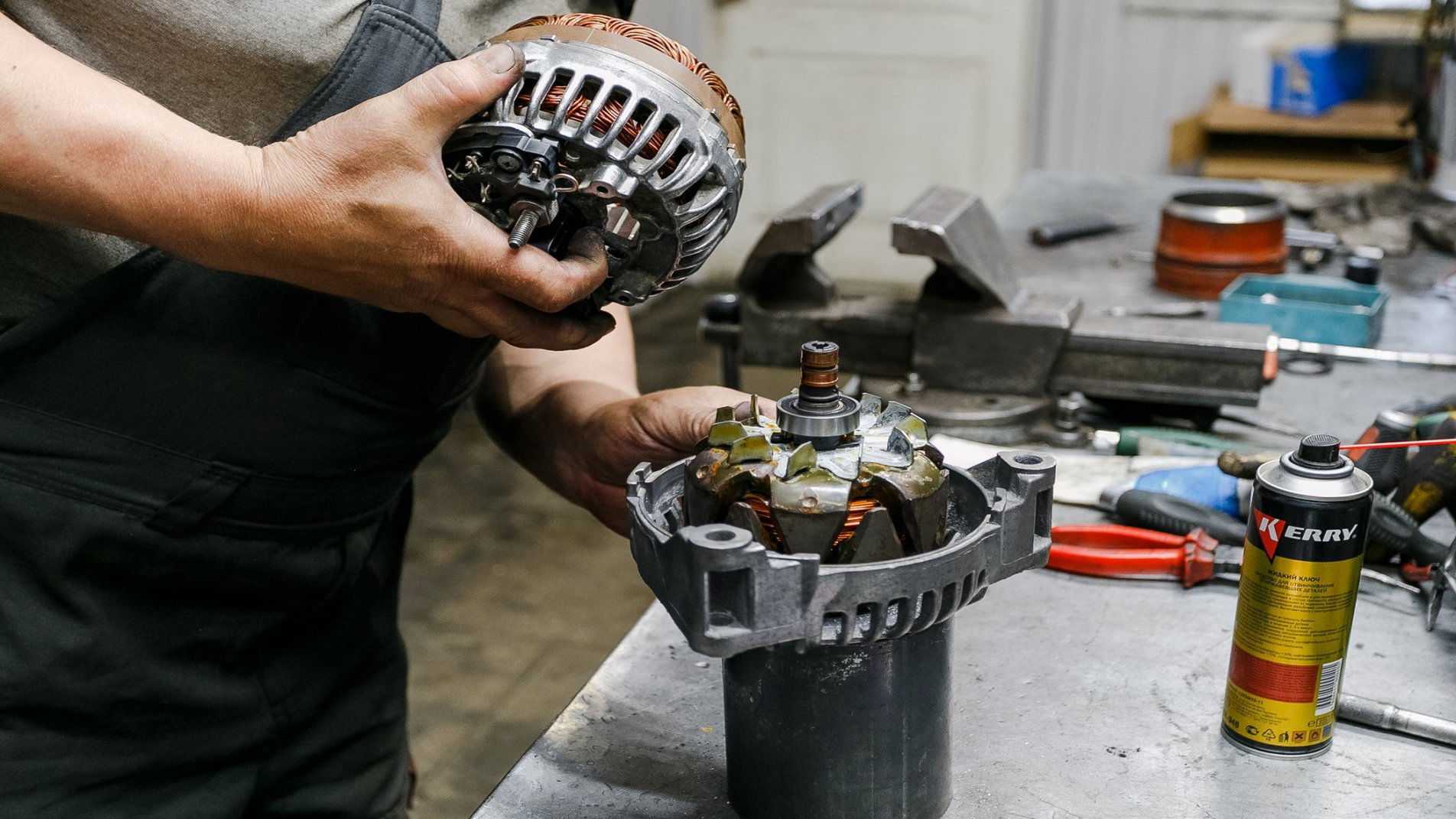

Сняв генератор, можно его разобрать и внимательно осмотреть все составные элементы. Это позволит найти изношенные/поврежденные детали и заменить их.

Для разборки понадобятся такие инструменты, как ключи рожковые (на 19 и на 10), а также крестообразная отвертка.

Процедура разборки предполагает последовательное выполнение следующих действий:

1. Снимается защитный пластиковый кожух на корпусе. Для этого нужно отжать три имеющиеся защелки.
2. Винты, которыми крепится щеточный узел, откручиваются при помощи отвертки. Далее его уже можно снимать с корпуса.
3. Отсоединяются провода, идущие от вывода регулятора.
4. Откручиваются винты (4 шт.), которыми крепится выпрямительный блок. Далее отключаются выводы обмоток, а затем снимается сам блок (вместе с конденсатором-подавителем помех).
5. Раскручиваются стяжные винты (4 шт.) и снимается крышка со стороны контактных колец.
6. Откручивают гайку, которая крепит шкив. Для этого целесообразно вал ротора зажать в тиски, чтобы исключить его прокручивание.
7. Снимается шкив генератора, а также упорная шайба с вала ротора.
8. Снимается крышка с ротора.

В таком разобранном состоянии генератор 2114 с легкостью можно осмотреть, выявив имеющиеся неполадки. После их устранения устройство собирается, для чего следует выполнить все действия в обратной последовательности.

Если «вскрытие» показало, что генератор не подлежит ремонту, то понадобиться его заменить новым.

Электрическая схема подключения ВАЗ 2114, дополнительного сегмента

Здесь сгруппировано вспомогательное оборудование, не имеющее отношения к силовой установке или бортовому компьютеру автомобиля:

• 1 – контактная группа проводки от дверей к колодке панели приборов;
• 2 – аналогичный вывод, предназначенный для подключения устройств подогрева сидений водителя и переднего пассажира;
• 3/4 – привода центрального замка, отрезки передней левой и правой двери соответственно;
• 5/6 – колодки контактной группы переднего правого и левого динамиков соответственно;
• 7 – электронный блок упарвления центральным замком;
• 8/9 – подводка дверных частей электрооборудования к вспомогательному левому пучку;
• 10 – клемма подключения штатной акустической системы;
• 11 – «мама» дверей к правому жгуту подключения электрооборудования;
• А1 – подключение заземляющих электропроводки.

Физически, выход присоединяется к приборной доске, контактной группой, расположенной около рукояти открытия капота. Также здесь расположен соответствующий предохранитель.

Проблемы со щеточным узлом

Работоспособность щеточного узла, напрямую зависит от электронного регулятора и самих щеток. Заменить щетки, кстати, можно и не производя демонтаж генератора, тем не менее, это достаточно неудобно.

Для того чтобы проверить, работает ли щеточный узел, необходимо взять лампочку на 12 вольт и регулируемый источник питания. Подключив лампочку к щетке, а на регуляторы питания «+» и «-». Благодаря такому действия лампочка должна сразу загореться. Если входное напряжение повышено до 15 Вольт, лампочка должна потухнуть. Но в том случае, если она продолжила гореть и при 16 Вольтах, следует заменить электронный регулятор.

Износ самих щеток можно определить по следующим параметрам:

• полное отсутствие заряда АКБ;
• напряжение заряда постоянно скачет;
• напряжение бортовой сети ниже положенного.
