Электросхемы для автомобилей ваз 2107 с инжекторным и карбюраторным двигателями

Схема подключения генератора на ВАЗ 2107

Схема зарядки ВАЗ 2107 зависит от того, какой применяется тип генератора. Чтобы подзарядить аккумуляторную батарею на таких авто, как: ВАЗ-2107, ВАЗ-2104, ВАЗ-2105, которые стоят на карбюраторном двигателе, будет необходим генератор типа Г-222 или его аналог с максимальным током отдачи в 55А. В свою очередь автомобили ВАЗ-2107 у которых инжекторный двигатель используют генератор 5142.3771 или его прототип, который называется генератором повышенной энергии, с максимальным током отдачи 80-90А. Также можно устанавливать более мощные генераторы с током отдачи до 100А. Абсолютно во все виды генераторов переменного тока встраиваются выпрямительные блоки и регуляторы напряжения, они, как правило, изготовлены в одном корпусе со щетками либо съемные и крепятся на самом корпусе.

Схема зарядки ВАЗ 2107 имеет незначительные отличия в зависимости от года изготовления автомобиля. Самым главным отличием есть наличие или отсутствие контрольной лампы заряда, которая расположена на панели приборов, также способ ее подключения и наличие либо отсутствие вольтметра. Такие схемы в основном используются на карбюраторных автомобилях, тогда как на авто с инжекторными двигателями схема не меняется, она идентична с теми автомобилями, которые изготовлялись ранее.

Обозначения генераторных установок:

1. “Плюс” силового выпрямителя: “+”, В, 30, В+, ВАТ.
2. “Масса”: “-”, D-, 31, B-, M, E, GRD.
3. Вывод обмотки возбуждения: Ш, 67, DF, F, EXC, E, FLD.
4. Вывод для соединения с лампой контроля исправности: D, D+, 61, L, WL, IND.
5. Вывод фазы:

, W, R, STА.

Вывод нулевой точки обмотки статора: 0, МР.
Вывод регулятора напряжения для подсоединения его в бортовую сеть, обычно к “+” аккумуляторной батареи: Б, 15, S.
Вывод регулятора напряжения для питания его от выключателя зажигания: IG.
Вывод регулятора напряжения для соединения его с бортовым компьютером: FR, F.

Схема генератора ВАЗ-2107 тип 37.3701

1. Аккумуляторная батарея.
2. Генератор.
3. Регулятор напряжения.
4. Монтажный блок.
5. Выключатель зажигания.
6. Вольтметр.
7. Контрольная лампа заряда аккумуляторной батареи.

При включении зажигания плюс от замка идет к предохранителю № 10, а затем уже поступает на реле контрольной лампы заряда аккумуляторной батареи, потом идет к контакту и на вывод катушки. Второй вывод катушки взаимодействует с центральным выводом стартера, где соединяются все три обмотки. Если контакты реле замыкаются, то и контрольная лампа горит. При запуске двигателя генератор вырабатывает ток и на обмотках появляется переменное напряжение 7В. Через катушку реле проходит ток и якорь начинает притягиваться, при этом контакты размыкаются. Генератор № 15 через предохранитель № 9 пропускает ток. Аналогично через генератор напряжения щетки получает питание обмотка возбуждения.

Изначально:

• От генератора ВАЗ 2107 инжектор идет генераторный провод.
• Генераторный провод подключается к клемме «+» генератора и клемме «+» аккумулятора.
• Генераторный провод отвечает за передачу заряда от генератора к аккумулятору и питание различных электроустройств автомобиля.
• На генераторном проводе могут быть различные разъемы и соединители для удобства подключения к различным приборам и устройствам.
• Генераторный провод обычно имеет отличные от остальных проводов автомобиля цветовую маркировку или отличается по диаметру.

Код для ВАЗ 2107 инжектора включает следующие провода:

Генератор ВАЗ 2107 карбюратор модели Г-222

Устранение неисправностей

Устройство генератора

Устройство автомобильного генератора подразумевает наличие собственного выпрямителя и регулирующей схемы. Генерирующая часть генератора с помощью неподвижной обмотки (статора) вырабатывает трёхфазный переменный ток, который далее выпрямляется серией из шести больших диодов и уже постоянный ток заряжает аккумулятор. Переменный ток индуцируется вращающимся магнитным полем обмотки (вокруг обмотки возбуждения или ротора). Далее ток через щётки и кольца скольжения подаётся на электронную схему.

Устройство генератора: 1.Гайка. 2.Шайба. 3.Шкив. 4.Передняя крышка. 5.Дистанционное кольцо. 6.Ротор. 7.Статор. 8.Задняя крышка. 9.Кожух. 10.Прокладка. 11.Защитная втулка. 12.Выпрямительный блок с конденсатором. 13.Щелкодержатель с регулятором напряжения.

Располагается генератор в передней части двигателя автомобиля и запускается с помощью коленчатого вала. Схема подключения и принцип работы генератора автомобиля одинаковый для любых автомобилей. Есть конечно некоторые отличия, но они, как правило, связаны с качеством изготовленного товара, мощностью и компоновкой узлов в моторе. Во всех современных автомобилях устанавливают генераторные установки переменного тока, которые включают не только сам генератор, но и регулятор напряжения. Регулятор равносильно распределяет силу тока в обмотке возбуждения, именно за счет этого и происходит колебание мощности самой генераторной установки в тот момент, когда напряжение на силовых клеммах выхода остается неизменным.

Принцип работы генератора авто

Схема подключения генератора ВАЗ 2110-2115

Схема подключения генератора переменного тока включает такие составляющие:

1. Аккумулятор.
2. Генератор.
3. Блок предохранителя.
4. Ключ зажигания.
5. Приборная панель.
6. Выпрямительный блок и добавочные диоды.

Принцип работы достаточно простой, при включении зажигания плюс через замок зажигание идет через блок предохранителей, лампочку, диодный мост и выходит через резистор на минус. Когда лампочка на приборной панели загорелась, далее плюс идет на генератор (на обмотку возбуждения), далее в процессе запуска двигателя шкив начинает вращаться, также вращается якорь, за счет электромагнитной индукции вырабатывается электродвижущая сила и появляется переменный ток.

Далее в выпрямительный блок через синусоиду в левое плечо диод пропускает плюс, а в правое минус. Добавочные диоды на лампочку отсекают минусы и получаются только плюсы, далее он идет на узел приборной панели, а диод, который там стоит он пропускает только минус, в итоге лампочка гаснет и плюс тогда идет через резистор и выходит на минус.

Принцип работы автомобильного генератора постоянного, можно объяснить так: через обмотку возбуждения начинает течь небольшой постоянный ток, который регулируется управляющим блоком и поддерживается им на уровне чуть больше 14 В. Большинство генераторов в автомобиле способны вырабатывать как минимум 45 ампер. Генератор работает на 3000 оборотах в минуту и выше — если посмотреть на соотношение размеров ремней вентиляторов для шкивов, то оно по отношению к частоте двигателя составит два или три к одному.

Во избежание этого пластины и другие части выпрямителя генераторов частично или полностью покрывают изоляционным слоем. В монолитную конструкцию выпрямительного блока теплоотводы объединяются в основном монтажными платами из изоляционного материала, армированными соединительными шинками.

Далее рассмотрим схему подключения автомобильного генератора на примере автомобиля ВАЗ-2107.

Как самостоятельно подключить генератор в ВАЗ 2107?

Новизна автомобильных электросистем ВАЗ с инжекторным двигателем

Вот такой путь проходило напряжение от аккумулятора к свечам.
Поэтому сразу, как только вы заметите, что засветилась контрольная лампа зарядки. Аккумулятор служит для обеспечения электроэнергией бортовой сети автомобиля при выключенном двигателе, а также для запуска силовой установки посредством подачи питания на стартер.
Электронные устройства включены в общую электросхему автомобиля. Проходя через выпрямитель, переменный ток преобразуется в постоянный. Конструктивно они не отличаются.
Дорогостоящее обслуживание в официальных сервисных центрах, которое предусмотрено изготовителем. Инжекторные вариации двигателя ВАЗ успели подтвердить высокие эксплуатационные характеристики и надежность электронных систем зажигания и впрыска.
Отличия от карбюраторных комплектов заключаются в подкапотных жгутах. Состояние предохранителя штыревого типа видно через окошечко сверху. В системе бесконтактного зажигания вместо прерывателя используется коммутатор В новой системе зажигания никакого распределителя уже не было. Контрольные лампы резерва топлива, давления масла, стояночного тормоза и уровня тормозной жидкости.

Как поменять диодный мост ВАЗ 2107

Для того, чтобы поменять диодный мост (подкову), требуется открутить три винта, удерживающие обмотки статора.

Перед принятием решения о замене диодного моста, лучше с помощью мультиметра прозвонить диоды. В случае, когда один из диодов пробит (сопротивление близко к нулю), лучше поменять подкову целиком на новую. Самостоятельный ремонт диодного моста возможен при наличии соответствующих диодов, но не неэффективен, так как цена на него невысока.

Если обмотки статора почернели, то это значит, что в процессе эксплуатации они сильно перегревались и требуется замена статора.

После произведения ремонта, сборка и монтаж в автомобиль делается в обратной последовательности. Установив ремень генератора, выполняется его натяжение и фиксация с помощью гайки. Натягивая ремень используйте монтажку, вставляя ее между генератором и блоком двигателя. Так же поступают когда проводилась замена ремня генератора ВАЗ 2107.

Далее подключаются клеммы проводов к аккумуляторной батарее в последовательности: положительная, затем отрицательная.

По окончании монтажных работ производится пробный запуск двигателя и измерение параметров заряда АКБ. В случае соответствия параметров ремонт считается выполненным. Полная замена генератора ВАЗ 2107 проводится только при значительном повреждении его или по желанию при отсутствии запчастей. Цена нового генератора находится в пределах от 3.000 до 5.000 рублей.

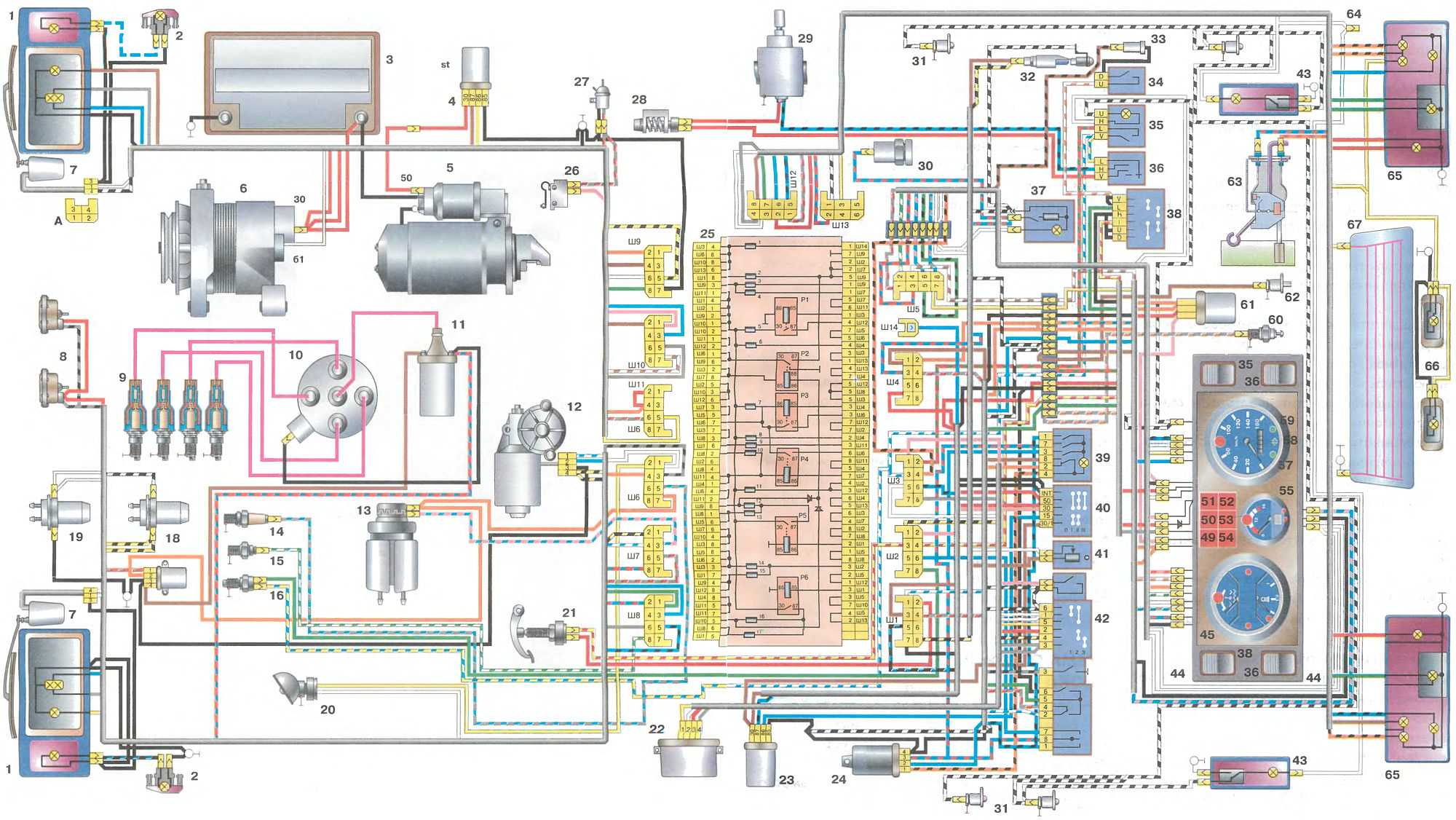

Схема электропроводки автомобиля

1 – мотор привода вентилятора радиатора; 2 – блок реле и предохранителей (монтажный блок); датчик холостого хода; 4 – блок управления двигателем; 5 – потенциометр; 6 – комплект свечей зажигания; 7 – блок управления зажиганием; 8 – электронный датчик коленвала; 9 – электрический топливный насос; 10 – тахометр 2107; 11 – лампа контроля исправности электронных систем; 12 – реле управления системы зажигания; 13 – датчик значения скорости; 14 – диагностический разъем; 15 – комплект форсунок; 16 – электроклапан адсорбера; 17, 18, 19 – блок предохранителей, защищающих цепи системы впрыска; 21 – электронное реле управления топливным насосом; 22 – электронное реле управления системой подогрева впускной трубы; 23 – система подогрева впускной трубы; 24 – плавкий предохранитель, защищающий цепь подогревателя; 25 – электронный датчик уровня кислорода; 26 – датчик контроля температуры системы охлаждения; 27 – электронный датчик воздушной заслонки; 28 – температурный датчик воздуха; 29 – датчик контроля давления.

Shendys › Блог › Генераторы ВАЗ классика

Какие бывают, чем отличаются по подключению. Сначала кратко про работу генератора. Кто знает — прокрутите вниз до двух строчек. Если намотать провод на что-то металлическое и подать на него электричество, то получится электромагнит. Это должны были рассказывать в школе на уроках физики. Если рядом с обмоткой (из намотанного провода) водить магнитом или электромагнитом, то в катушке будет появляться электричество, электроны будут бегать то в одну сторону по проводу, то в другую. Если подключить лампочку например, то она будет светиться. Так же работает и автомобильный генератор.

Через ремень вращается шкив генератора, который крутит ротор (подвижную часть), к нему через щётки идёт питание, в обмотке появляется электромагнитное поле.

Статор (неподвижная часть с тремя обмотками) охватывает ротор, и когда ротор с электромагнитным полем крутится, в обмотках статора появляется электричество. Ток там переменный (идёт то в одну сторону, то в другую), и поэтому стоят диоды. Они пропускают ток только в одну сторону и получается постоянный ток.

Выработка напряжения генератора сделана с запасом, чтобы не было недостачи на низких оборотах и если будет много потребителей электричества. И генератор может выдавать например 15 Вольт, это много, так как при 14,5 В начинает выкипать электролит в аккумуляторе, ну и снизится ресурс лампочек. Когда напряжение повышенное, это можно заметить по мерцающим фарам например. Чтобы генератор выдавал 13-14,3 В (у всех по разному) на ротор идёт изменяемое питание от регулятора напряжения, если к регулятору идёт 12В, то он не уменьшает напряжение на ротор, магнитное поле большое и вырабатываемое генератором напряжение повышается. Если оно будет выше нужного значения, то регулятор уменьшает напряжение на ротор и напряжение выдаваемое генератором уменьшается. Смотрим схему автомобилей ВАЗ классика с «круглыми фарами» (ВАЗ-2101, 2102, 2103 и 2106)

На классику идут три вида генераторов по подключению Г221 — применяется на ВАЗ-2101, ВАЗ-2102, ВАЗ-2103 и ВАЗ-2106 Реле регулятор располагается рядом с расширительным бачком. Защищается через предохранитель 10 (самый последний) на 8 Ампер.

Г-222 применялся на старых ВАЗ-2104, ВАЗ-2105 и ВАЗ-2107 у него регулятор напряжения установлен прямо на самом генераторе. Питается от предохранителя 9 (на 8 Ампер). Можно поставить монтажный блок где этот предохранитель будет на задние туманки, и тогда генератор работать не будет. Тогда можно соединить вместе оранжевые провода штекера 11. Лампочка заряда подключалась не на всех машинах, так как был вольтметр.

И с появлением ВАЗ-2108 вместо Г-222 стали ставить генератор 2108 (каталожный номер 2108-3701010). По креплению ни чем не отличается. Но подключается немножко иначе. Зажигание идёт через лампочку в приборах на 61 регулятор напряжения. Когда генератор вырабатывает ток, на контакте 61 появляется плюс и лампа гаснет. Дополнение от Dragon2140

:На 2108 и последующих модификациях генератора возбуждение идёт через лампочку — если она сгорит то после остановки двигателя генератор не будет вообще давать зарядку и газуй хоть в отсечку. Если он самовозбуждается и даёт зарядку без лампочки значит есть пробитые диоды в мосте.

Общая схема проводов в автомобиле ВАЗ 2107 инжектор

Схема проводов в автомобиле ВАЗ 2107 инжектор включает в себя несколько основных элементов:

1. Аккумулятор — источник питания для всей электрической системы автомобиля.
2. Предохранители — защитные элементы, которые предотвращают перегрузку электрической системы и возможные короткое замыкание.
3. Генератор — генерирует электрическую энергию и заряжает аккумулятор.
4. Стартер — запускает двигатель автомобиля.
5. Провода — электрические соединения, которые передают сигналы и энергию между различными элементами электрической системы.
6. Реле — электромагнитные устройства, которые управляют открытием и закрытием электрических цепей.
7. Компьютер — электронное устройство, которое контролирует работу инжекторной системы.
8. Датчики — измеряют различные параметры работы автомобиля и передают информацию на компьютер.
9. Инжекторы — устройства, которые подают топливо в цилиндры двигателя.

Эти элементы соединяются между собой с помощью проводов, которые передают электрический ток и сигналы. Провода обозначены разными цветами, соответствующими определенным функциям:

• Красные провода — питают основные устройства (аккумулятор, генератор, стартер).
• Желтые провода — соединяют предохранители и реле.
• Синие провода — соединяют компьютер и датчики, передают информацию о работе двигателя.
• Зеленые провода — связаны с системой инжекторов, передают сигналы для подачи топлива в цилиндры.

Правильное подключение и обозначение проводов важно для надежной и безопасной работы электрической системы автомобиля

Генератор ВАЗ 2107 инжектор модели 9412.3701

Недозаряд аккумуляторной батареи.

При эксплуатации ВАЗ – 2107 возможно не полное пропадание зарядки, То есть недозаряд аккумуляторной батареи. Выражается это в падении напряжения при проверке на клеммах аккумуляторной батареи при включении нагрузки, чаще всего дальнего света фар. В то время как при выключенных потребителях напряжение в норме. Причиной этого может быть плохой контакт в клемме 30 генератора, то есть в соединении толстого провода крепящегося гайкой. При этом напряжение на болте соответствует норме и часто наблюдается сильный её нагрев. В этом случае необходимо открутить гайку крепления провода и зачистить плоскости прилегания. Так же необходимо подтянуть гайку крепления болта, откручивать её не снимая генератора, не стоит. Если напряжение на болте такое же, как и на клеммах аккумуляторной батареи, то неисправен генератор.

В некоторых случаях при наличии заряда аккумуляторной батареи на панели приборов может гореть лампа зарядки. Это может быть связано с неисправностью реле РС702 на автомобилях с генератором Г222, или неисправностью одного из дополнительных диодов в генераторе 37.3701.

Надеюсь вышеизложенное поможет Вам в поиске неисправности когда нет зарядки ваз 2107.

«Если Вы заметили ошибку в тексте, пожалуйста выделите это место мышкой и нажмите CТRL+ENTER»

admin

В случаях, когда нет заряда аккумулятора ВАЗ 2107, однозначно назвать причину невозможно, так как на это влияет множество факторов.

автомобильный генератор

Однако не только от генератора зависит, заряжается или не заряжается аккумулятор ВАЗ 2107, существуют и другие факторы, влияющие на степень его зарядки.

На автомобиле цепь заряда аккумуляторной батареи выглядит следующим образом. Одна из клемм аккумулятора (минусовая) соединена с металлической частью кузова, это так называемая «масса». Вторая плюсовая клемма соединена с системой электрооборудования автомобиля. На большей части автомобилей «плюс» постоянно соединен с клеммой стартера и клеммой генератора (клемма 30). Далее с клеммы 30 генератора питание подается на блок предохранителей и с блока на замок зажигания. Затем с замка питание вновь попадает в блок предохранителей и через предохранитель № 10 подается на контрольную лампу заряда и вольтметр и далее опять же через разъем блока предохранителей питание попадает на клемму №61 генератора.

Как видно из описания схемы на пути тока от аккумуляторной батареи до генератора может возникнуть множество неисправностей, но зная схему прохождения питания, можно всегда отследить неисправный элемент, из-за которого не заряжается аккумулятор ВАЗ 2207.

Первое, что нужно проверять в первую очередь, когда нет заряда аккумулятора ВАЗ 2107, это состояние предохранителя, защищающего цепь зарядки
. Второе, это визуальная проверка целостности ремня привода генератора и его натяжку, а также состояние проводов и надежность из закрепления как на аккумуляторной батарее, так и на выводах генератора. Попутно, когда нет зарядки аккумулятора, нужно проверить надежность соединения «массы» от батареи к кузову на предмет окисления соединения. Иногда бывает достаточно отдать гайку крепления минусового провода к кузову, затем пошевелить интенсивно провод и вновь затянуть соединение.

Пока были рассмотрены соединительные элементы в схеме зарядки аккумулятора, но самым важным остается всегда сам генератор, где и лежит большинство неисправностей, когда нет заряда аккумулятора ВАЗ 2107.

Для контроля заряда батареи генератор оснащен реле – регулятором, отвечающим за нижний и верхний предел заряда батареи, ограничивая или же повышая бортовое напряжение. Очень часто именно в нем кроется причина недозаряда или перезаряда батареи или полное его отсутствие. Реле-регулятор не ремонто пригоден и подлежит замене, если напряжение сети не укладывается в норму — 13.7 – 14.5 V. Реле-регулятор объединен в единый блок со щетками, от состояния которых также может зависеть заряд батареи. Когда нет зарядки аккумулятора, то причиной могут служить изношенные до предела щетки или же их заедание, или зависание в щеткодержателе. Эти неисправности легко проверить визуально, для чего щеточный узел снимается с генератора и состояние, и подвижность щеток проверяется от нажима руки.

На отсутствие заряда аккумуляторной батареи может влиять и исправность диодного моста, при отказе которого напряжение может как отсутствовать, так и может наблюдаться недозаряд или перезаряд батареи.

В генераторе могут также присутсвовать и неисправности обмоток статора или ротора, межвитковое замыкание обмоток, обрыв или короткое замыкание.

Читайте так-же, другие обзоры

Роль генератора в автомобиле ВАЗ 2107 инжектор

Основная функция генератора — преобразование механической энергии, получаемой от двигателя автомобиля, в электрическую. Генератор состоит из статора и ротора, вращающегося под воздействием приводного ремня. Часть проводов от генератора направлена на аккумуляторную батарею для зарядки, а другая часть — на электрические потребители автомобиля.

ВАЗ 2107 инжектор обладает системой впрыска топлива, которая требует электрической энергии для работы. Поэтому генератор является неотъемлемой частью данной системы. Он обеспечивает постоянное электроснабжение для работающего двигателя и электронной системы управления впрыском топлива. При недостаточном или неполадках в работе генератора, автомобиль может иметь проблемы с запуском, низким уровнем заряда аккумулятора и нестабильной работой электрических устройств.

Таким образом, генератор в автомобиле ВАЗ 2107 инжектор играет важную роль в обеспечении электрической энергии для всех систем автомобиля и зарядки аккумуляторной батареи. Его работа непосредственно влияет на нормальное функционирование двигателя и электронной системы управления впрыском топлива, поэтому регулярная проверка и обслуживание генератора являются важными мерами для поддержания надежной работы автомобиля.

Как произвести замену генератора на ВАЗ 2107

Замена генераторной установки требуется в тех случаях, когда устройство уже не вырабатывает необходимого количества тока для систем-потребителей. Самыми частыми причинами замены установки считаются следующие неисправности и поломки:

• сгоревшая обмотка;
• межвитковое короткое замыкание;
• деформация корпуса генератора;
• выработка ресурса.

Практически всегда проще и выгоднее заменить генератор на новый, нежели проводить его ремонт.

Подготовка инструмента

Для демонтажа и последующего монтажа генератора на ВАЗ 2107 потребуется типовой набор инструментов, который обычно есть в гараже у каждого водителя:

• гаечный ключ на 10;
• гаечный ключ на 17;
• гаечный ключ на 19;
• монтировка или специальная лопатка для монтажных работ.

Иных приспособлений или приборов не потребуется.

Демонтажные работы

Удалять генератор с «семёрки» рекомендуется после того, как мотор остынет. Сразу после езды работать с автомобильными агрегатами не рекомендуется ввиду высоких температур и риска получения травм.

Непосредственно перед снятием генератора потребуется демонтировать правое переднее колесо, так как добраться до установки можно только из-под низа машины через правое крыло.

Обязательно нужно надёжно зафиксировать положение автомобиля домкратом и вспомогательными приспособлениями (пеньки, подставки), чтобы исключить риск падения машины во время работы.

Ход работ сводится к последовательному выполнению следующих действий:

1. Найти в механическом устройстве автомобиля корпус генератора, нащупать планку его фиксации к мотору.
2. Гаечным ключом выкрутить гайку крепления до половины.
3. Открутить гайку на кронштейне, но не снимать её со шпильки.
4. Корпус генератора потянуть и сдвинуть в любую сторону — это станет возможным из-за ослабленного крепления.
5. Убрать ремень с посадочных шкивов, удалить его из зоны работы.
6. Отсоединить все поступающие провода к корпусу генератора.
7. До конца открутить гайки крепления.
8. Потянуть генератор на себя и вытащить его из-под кузова.

Фотогалерея: основные этапы работы

Сразу же после демонтажных работ следует осмотреть место посадки генератора. Все места состыковок и креплений нужно очистить от грязи, при необходимости обработать ацетоном.

Соответственно, монтаж нового генератора нужно будет проводить в обратной последовательности, при этом особенное внимание уделяя натяжке нового ремня

Схема генератора на инжекторных моторах

По сути, конструкция генераторной установки мало чем отличается от тех, которые устанавливались на карбюраторные моторы. Отличается только вид возбуждения и контроль исправности. В приборной панели установлена не только контрольная лампа, но и вольтметр, эти два прибора позволяют оценить и наличие, и уровень зарядки. Ток протекает по нити накала лампы и подается на обмотку возбуждения при старте двигателя. Схема подключения генератора ВАЗ-2107, независимо от года выпуска, подразумевает работу в следующем режиме:

1. При включении зажигания питание поступает на обмотку возбуждения. Вокруг якоря возникает магнитное поле.
2. При вращении коленчатого вала стартером начинает двигаться и якорь генератора. С помощью движения и магнитного поля на концах обмоток статора возникает разность потенциалов.
3. С обмоток напряжение (переменное, трехфазное) поступает на блок выпрямителя, а с него на вывод «30» генератора.
4. Вывод «30» соединяется с аккумулятором (положительной клеммой). Следовательно, происходит питание всей системы электрооборудования и зарядка АКБ.

Работают при этом параллельно аккумулятор и генератор Г221А. Схема подключения ВАЗ-2107 с карбюраторным и инжекторным моторами почти идентична, только мелкие особенности имеются.

Заключение

Модернизация «семерки» позволила ей успешно конкурировать с переднеприводными моделями и оставаться на конвейере до 2012 года. После чего на АвтоВАЗе было принято решение о снятии модели с производства. Однако ВАЗ 2107 и сегодня остается популярной моделью автомобиля, пользующейся спросом на вторичном рынке. Поэтому «схема ВАЗ 2107 (инжектор)» продолжает оставаться популярным запросом в поисковиках. Знание схемы электрооборудования пригодится при самостоятельной диагностике неполадок и ремонте автомобиля.

Инжекторные вариации двигателя ВАЗ успели подтвердить высокие эксплуатационные характеристики и надежность электронных систем зажигания и впрыска.
