Проверка и замена модуля зажигания ваз 21099

Рабочий процесс двигателя через цилиндры

Включение в работу цилиндров происходит следующим образом:

1. В первом происходит движение вверх. Газы расширяются, а смесь из воздуха и топлива сгорает.
2. В третьем, для осуществления процедуры сжатия, поршень поднимается.
3. В четвертом происходит «впрыск» – поршень движется вниз и одновременно с этим происходит поступление в цилиндр смеси из воздуха и бензина.
4. Во втором цилиндре поршень поднимается и занимает верхнее положение, чтобы через клапанную систему вышли газы. После чего отработанные газы выводятся из силового агрегата.

Исходя из принципа работы цилиндров, схема включения их выглядит следующим образом: 1-3-4-2

Важно подключить их правильно, чтобы цилиндры работали именно в таком порядке

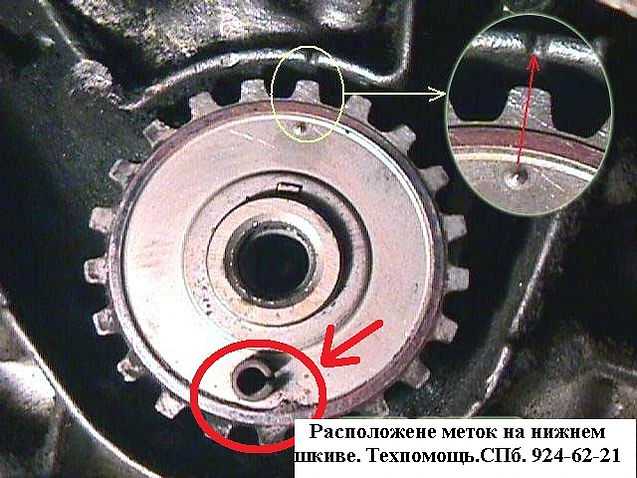

Подготовка

Как ранее отмечалось, без такого приспособления, как стробоскоп, можно и обойтись, но если имеется желание заниматься настройкой зажигания самостоятельно, то есть резон его все же приобрести.

Прежде чем приступить к выставлению угла, делают следующее:

• запускают мотор;
• разогревают его до 90 градусов;
• доводят обороты до 800;

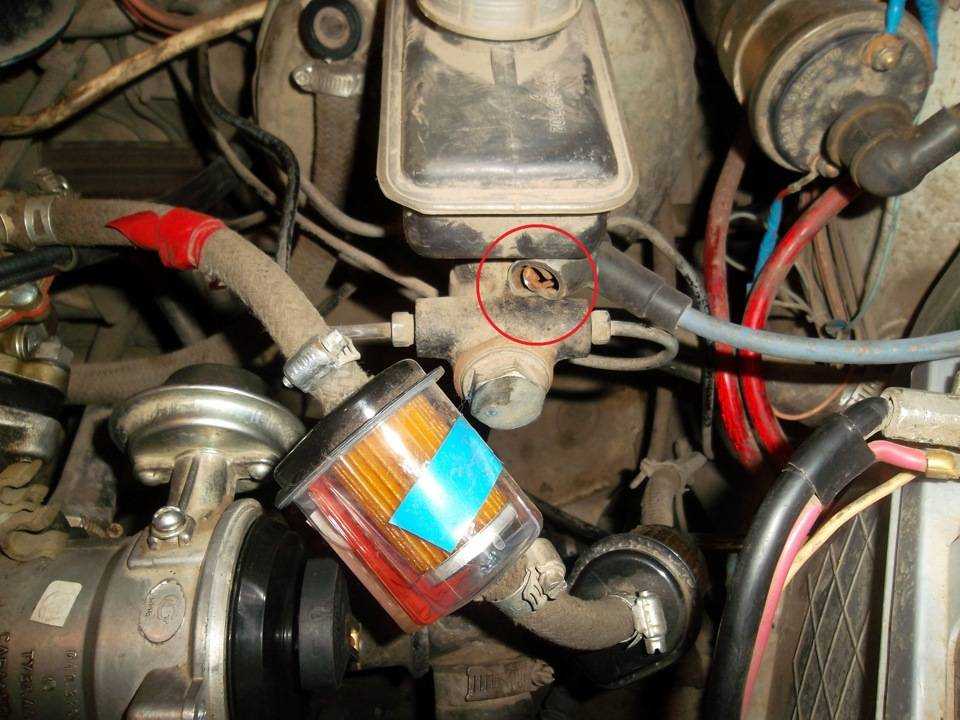

• снимают патрубок, используемый для разряжения штуцера;
• демонтированную трубку зажимают пальцем – это позволит узнать происходит ли собственно разрежение;
• при его наличии обороты повышают до того момента, пока оно не пропадет;
• затем двигатель глушат и перегибают патрубок, так чтобы в нем не осталось просвета;

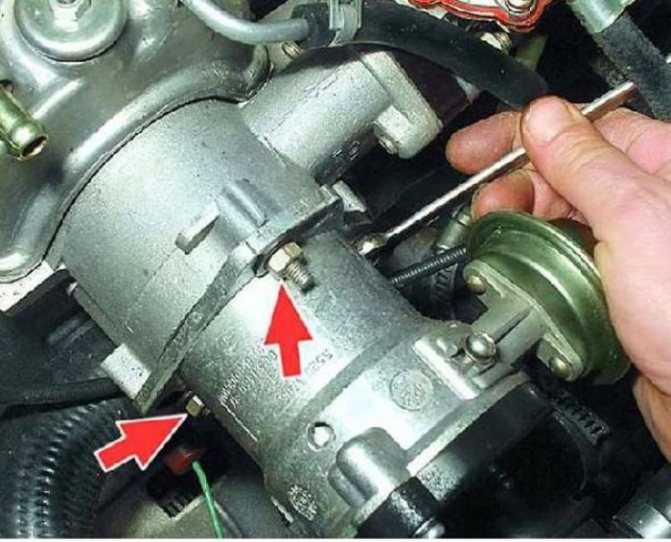

• ключом отвинчивают гайки, фиксирующие трамблер;

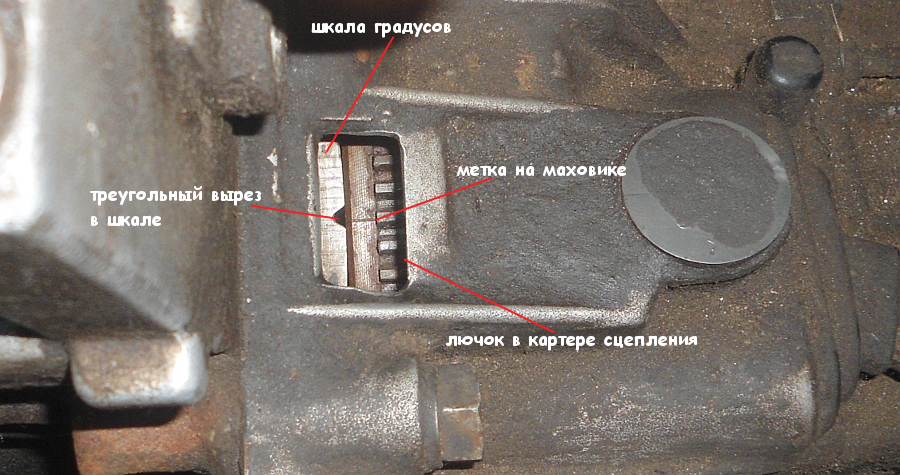

• очищают смотровое отверстие от грязи (находится оно в кратере КПП и закрыто заглушкой).

Порядок присоединения высоковольтных проводов к крышке трамблера на автомобилях ВАЗ 2108, 2109, 21099

В ряде случаев, при ремонте автомобиля ВАЗ 2108, 2109,21099, приходится полностью отсоединять все высоковольтные провода от крышки трамблера (распределителя зажигания).

Поставить их назад, так как было, зачастую проблематично, ведь порядок их присоединения к крышке трамблера неизвестен или забыт. На самом деле ничего сложного здесь нет.

Несколько условий правильного присоединения высоковольтных проводов к крышке трамблера

1. Следует помнить, что сама крышка трамблера устанавливается на трамблер только в одном положении, поэтому что-либо перепутать невозможно.

2. На ней есть установочная метка определяющая гнездо провода к первому цилиндру.

3. Провода устанавливаются в последовательности 1 – 3 – 4 – 2, по направлению против часовой стрелки, если смотреть на крышку со стороны расширительного бачка.

4. На карбюраторных двигателях (2108, 21081, 21083) автомобилей ВАЗ 2108, 2109, 21099 и их модификаций отсчет цилиндров начинается от привода ГРМ.

5. Каждый провод имеет определенную длину и дотягивается от своего гнезда в крышке до нужной свечи с небольшим провисанием.

На изображении ниже приведен правильный порядок присоединения высоковольтных проводов к крышке трамблера бесконтактной системы зажигания автомобилей ВАЗ 2108, 21081, 21083, 2109, 21091, 21093, 21099.

Порядок присоединения высоковольтных проводов к крышке трамблера на автомобилях ВАЗ 2108, 2109, 21099

А это порядок нумерации и отсчета цилиндров карбюраторных двигателей 2108, 21081, 21083 автомобилей ВАЗ 2108, 2109, 21099 и их модификаций. Высоковольтный провод присоединяем к гнезду под нужным номером на крышке трамблера, а потом к свече в цилиндре под точно таким же номером. По длине провода подбираем экспериментальным способом.

Порядок нумерации цилиндров двигателя 21083 (21081, 2108) автомобилей ВАЗ 2108, 2109, 21099 и их модификаций

Примечания и дополнения

— Если установочной метки на крышке трамблера нет, то присоединять провода все равно следует по порядку указанному выше.

Проверка работоспособности

Чтобы точно определить, пришло ли время менять высоковольтные провода ВАЗ, необходимо проверить их работоспособность мультиметром.

Данная операция займет у вас не больше 15 минут.:

• Выключаем зажигание;
• Снимаем провода: первый конец отсоединяем от модуля зажигания, второй от цилиндра;
• Переводим тестер в режим омметра и подсоединяем щупы мультиметра к контактам провода.

Если высоковольтные провода на ВАЗ 2114 находятся в нормальном техническом состоянии, мультиметр покажет сопротивление в пределах величины, указанной на изоляции провода, если показания отличаются — требуется замена бронепроводов на ВАЗ 2114. Повторить процесс необходимо на каждом проводе по очереди.

Если проверка показала неутешительные результаты, существует возможность того, что проблема возросшего сопротивления кроется в окислившихся контактах. В таком случае ВВП можно попытаться реанимировать, протерев контакты ВД-40 либо жидкостью для очистки карбюраторов.

Также причиной возникновения проблем с зажиганием может стать пробой ВВП. Определить его можно визуально в темное время суток — возьмите фонарик и откройте капот четырнадцатой, найдите и осмотрите бронепровода, если вы заметите легкое искрение на изоляции — ВВП пробиты и их нужно менять.

Наконечник высоковольтного провода для чего он нужен

Подключение традиционным способом невозможно. Наконечники свечи должны быть легкосъемными, но обеспечивающими надежный контакт. Как правило, колпачки выполнены из твердого диэлектрика, хотя бывают исключения. Резина лучше прилегает к стенкам свечного колодца и обеспечивает герметичность. Однако этот материал подвержен износу. Пластиковый диэлектрик более долговечен, но под ним может конденсироваться влага. Какой материал выбрать – решает производитель в зависимости от конструкции ГБЦ.

От катушки зажигания идет один провод, распределение по свечам происходит на трамблере. В зависимости от конструкции двигателя в четырехцилиндровом варианте бывает до десяти наконечников. Так же, как и основные провода, колпачки могут стать причиной пробоя или потери контакта. Под них попадает вода, материал растрескивается, искра «прошивает» по изолятору свечи.

Высоковольтные провода ВАЗ 2115

Какой порядок высоковольтных проводов ВАЗ 2109, подключение?

Если просто перечислю порядок работы цилиндров силового агрегата ВАЗ-2109, это будет малоинформативно. Нужно еще бы и знать откуда начинать считать эти цилиндры.

Двигатель внутреннего сгорания ВАЗ-2109 четырехтактный, четырехцилиндровый. Первый цилиндр находится ближе к ремню ГРМ (газораспределительного механизма) Далее, по направлению к моховику идут 2, 3 и 4 цилиндры. Цилиндр номер 4 находится у моховика. Если подойти к машине спереди, открыть капот, то нумерация цилиндров будет как строки в книге — слева на право.

Теперь разберемся в каком порядке подключать высоковольтные провода к гнездам трамблера и к свечам цилиндров. На крышке трамблера есть метка обозначающая цилиндр номер 1. Ставим в это гнездо высоковольтный провод а второй его конец устанавливаем на свечу первого цилиндра (см. схему выше) Теперь подцепляем три оставшихся провода. Если вы посмотрите на крышку трамблера с наружной стороны, то бегунок будет крутиться против часовой стрелки. Так следующий за гнездом первого цилиндра, против часовой, будет цилиндр номер 3 Вставляем в гнездо крышки провод и гоним его на третий цилиндр. Идем по кругу гнезд в крышке цилиндров так же против часовой стрелки. Следующим будет гнездо провода для четвертого цилиндра, ну и после него (рядом с первым) будет гнездо провода для цилиндра номер 2. Раскидываем провода по соответствующим цилиндрам.

Что представляет собой схема зажигания автомобилей ВАЗ 2109 и 21099 инжектор и карбюратор?

Поставить их назад, так как было, зачастую проблематично, ведь порядок их присоединения к крышке трамблера неизвестен или забыт. На самом деле ничего сложного здесь нет.

1. Следует помнить, что сама крышка трамблера устанавливается на трамблер только в одном положении, поэтому что-либо перепутать невозможно.

2. На ней есть установочная метка определяющая гнездо провода к первому цилиндру.

3. Провода устанавливаются в последовательности 1 – 3 – 4 – 2, по направлению против часовой стрелки, если смотреть на крышку со стороны расширительного бачка.

На изображении ниже приведен правильный порядок присоединения высоковольтных проводов к крышке трамблера бесконтактной системы зажигания автомобилей ВАЗ 2108, 21081, 21083, 2109, 21091, 21093, 21099.

Порядок присоединения высоковольтных проводов к крышке трамблера на автомобилях ВАЗ 2108, 2109, 21099

Примечания и дополнения

— Если установочной метки на крышке трамблера нет, то присоединять провода все равно следует по порядку указанному выше.

Еще статьи на сайте по системе зажигания автомобилей ВАЗ 2108, 2109, 21099

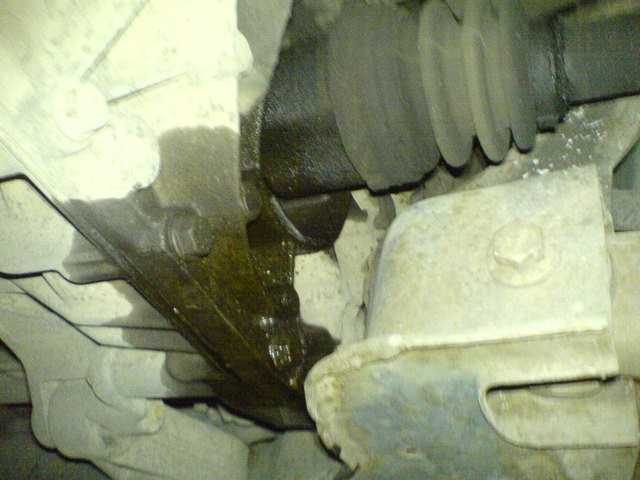

Признаки потёкшего сальника

Если под машиной образуется лужица масла – это клинический случай. Причина неисправности явно видна невооруженным глазом. Сальник внутреннего ШРУСа протекает не так явно. Могут появиться капельки масла после простоя в гараже, особенно зимой, когда резина дубеет. Не ленитесь регулярно заглядывать под днище. Когда сальник «сопливит», вокруг места соединения ШРУСа с коробкой будет грязно-маслянное пятно.

Подтёки смазки, разбрызгиваясь на глушитель, дают неприятный запах горелого. Это также косвенный признак прохудившегося сальника. Вообще, возьмите за правило осматривать все места потенциальной утечки масла при каждом ТО или переходе на летний (зимний) сезон эксплуатации.

Подготовительные мероприятия и необходимые инструменты

Установка зажигания ВАЗ 2109 карбюратор начинается с подготовительных мероприятий. В частности, вам необходимо:

1. Прогреть двигатель автомобиля;
2. Установить автомобиль на стояночный тормоз и установить под его задние колеса противокатные упоры.

Помните, что игнорировать правила техники безопасности нельзя, ведь автомобиль – транспортное средство повышенной опасности, и несоблюдение правил техники безопасности при его вождении, обслуживании и ремонте может дорого вам стоить.

Важный момент: перед тем как приступить к работе вам следует убедиться в том, что на автомобиле правильно настроена работа карбюратора. Не лишним будет произвести визуальный осмотр всех элементов системы

В случае если речь идет о карбюраторном автомобиле особое внимание стоит уделить осмотру состояния распределителя

Если же у вас автомобиль с инжекторным мотором, стоит проверить на исправность модуль зажигания. Все дело в том, что, как показывает практика, именно данный модуль выходит из строя чаще всего и является причиной неработоспособности всей системы.

Для выполнения работ нам необходимы:

• стробоскоп;
• набор ключей.

Высоковольтные провода

Не редко основная сложность при ремонте карбюраторного ВАЗ 2109 заключается в обратном подключении высоковольтных проводов, которые ранее были отключены от крышки трамблера. Он же распределитель зажигания.

Сложность заключается в том, что порядок подключения многие забывают или попросту не знают. Но на практике вернуть высоковольтные провода намного проще, чем разобраться в модуле зажигания, применяемом на инжекторном ВАЗ 2109.

Следуя нескольким простым правилам, вы легко вернете провода на свои законные места.

1. Крышка распределителя зажигания устанавливается на свое место, то есть на трамблер, только в единственном положении. Потому тут вы даже при желании перепутать ничего не сможете. Иначе крышка попросту не сядет.
2. На крышке находится установочная метка, которая сигнализирует о расположении гнезда провода от первого цилиндра.
3. Провода нужно подключать в следующей последовательности — 1, 3, 4, 2. Двигайтесь при этом против часовой стрелки, если смотрите на крышку трамблера со стороны расширительного бака.

Если на каким-то причинам на крышке трамблера карбюраторного ВАЗ 2109 установочные метки отсутствуют, просто придерживайтесь принципа подключения, указанного на изображении.

Классификация по типу проводника

По типу токопроводящей жилы провода на свечи зажигания могут быть:

1. С медным проводником. Такие кабеля считаются классическими и обладают очень низким сопротивлением – около 0,2 Ом/м. Основным недостатком является значительный уровень помех, возникающих в процессе работы системы зажигания.
2. С проводником из неметаллического материала. Конструктивно такой провод выполнен из льняной нити, кевлара, стекловолокна с графитовой пропиткой. При этом сердечник заключен в специальную оболочку из проводящей электрический ток пластмассы. Распределенное сопротивление составляет около 2 кОм/м. Использовать такие кабели следует только с помехоподавляющими устройствами.
3. С неметаллической токопроводящей жилой, конструктивно выполнены практически аналогично выше описанному проводу. Отличительной особенностью является более высокое распределенное сопротивление – около 40 кОм/м. Такие кабели могут использоваться без помехоподавляющих устройств.

Провода зажигания

Схема подключения высоковольтных проводов

Подключение новых или снятых старых проводов необходимо производить строго по определенной схеме. В противном случае искра не будет совпадать со тактом сжатия в блоке цилиндров.

Иными словами, когда топливная смесь будет готова к воспламенению в цилиндре, необходима подача искры для ее зажжения. При неправильном подключении искра в необходимый момент не появится и воспламенения не произойдет, что сделает запуск двигателя невозможным.

Схема

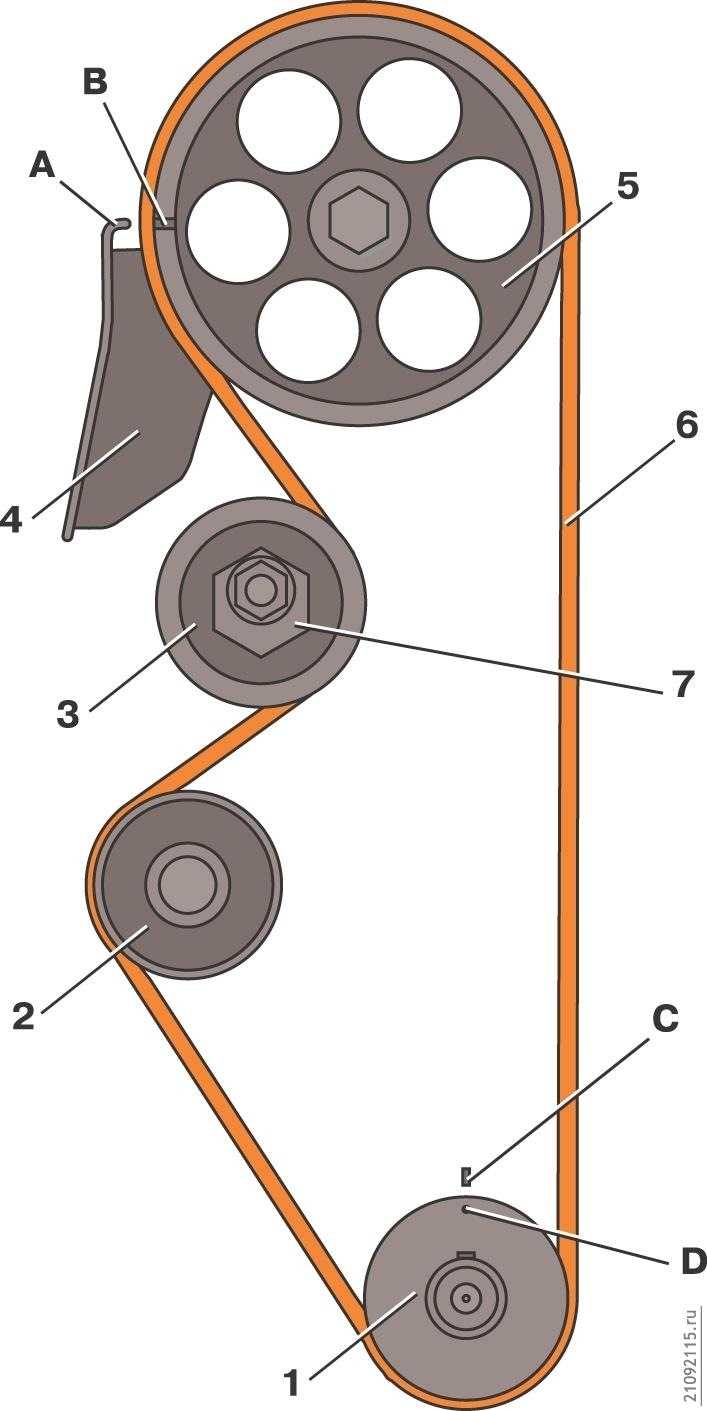

Порядок и счет цилиндров двигателей ВАЗ начинается от привода ремня ГРМ, слева направо, то есть первый цилиндр будет у ремня ГРМ, а 4-ый у маслоналивной горловины.

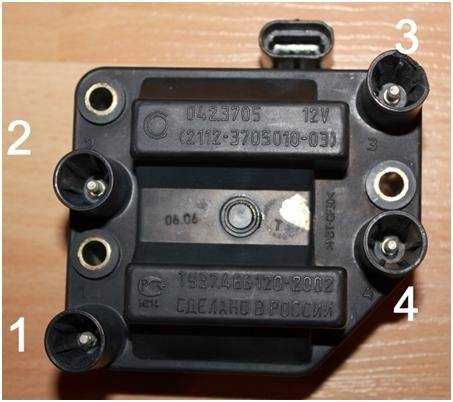

Чаще всего на модуле зажигания указывается номер цилиндра, но бывают случаи, что на модуле не имеется обозначений, то тогда необходимо подключать цилиндры по схеме указанной ниже.

• Первый цилиндр подключается к нижнему левому контакту на МЗ;
• Второй цилиндр подключается к верхнему левому контакту на МЗ;
• Третий цилиндр подключается к верхнему правому контакту на МЗ;
• Четвертый цилиндр подключается к нижнему правому контакту на МЗ;

Как правильно подсоединить провода

При замене высоковольтных проводников сначала их подключают к распределителю зажигания. Крышка трамблера удобна тем, что устанавливается всегда в одном положении. На ней стоит специальная метка, благодаря которой разместит деталь на месте не составит труда. Прежде чем подключить провода, осмотрите крышку. Она должна быть целой, так как при появлении трещин работоспособность этого узла не гарантирована.

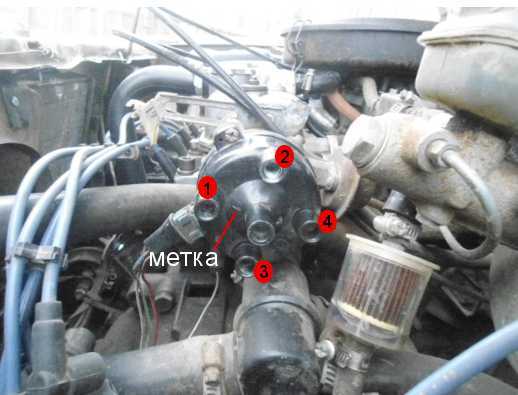

Метка на крышке трамблера располагается рядом с гнездом провода первого цилиндра. Порядок работы цилиндров слегка нарушен (1-3-4-2) из-за бегунка зажигания. Он движется по кругу (распределителю) против часовой стрелки. Именно по этому принципу движения бегунка, легко запомнить порядок расположения проводов. Подключать на карбюраторных и инжекторных ВАЗ-2109 их нужно по одному принципу. На крышке трамблера подключайте провода по принципу движения бегунка, только так вы сможете выставить зажигание правильно:

• у метки расположено гнездо первого цилиндра;
• в самом низу подключается третий;
• на одной линии с гнездом первого, располагается место для провода к 4-му цилиндру;
• в верхней точке подключается второй цилиндр.

На самом двигателе нумерация цилиндров идет от места расположения ремня ГРМ к стартеру, то есть слева направо. Ближе всего к стартеру располагается четвертый цилиндр, а к ремню ГРМ первый

При подключении важно смотреть из какого гнезда крышки трамблера идет провод, если перепутать их расположение автомобиль не заведется

Если вы подключили провода правильно, но автомобиль все равно не заводится, то проблема может быть в них самих. Проверьте высоковольтные проводники на целостность. Если вы давно их не меняли, стоит купить новый комплект. Особенность этих проводов в том, что с течением времени на их поверхности могут образовываться микротрещины. Они приводят к отсутствию искры при работоспособной системе распределения зажигания. В эти трещины попадает влага и пыль, что портит провод изнутри, хотя снаружи он кажется целым.

Автолюбители рекомендуют приобретать комплекты высоковольтных проводов от зарубежных производителей, так как они служат гораздо дольше стоковых или отечественных. Вместе с проводами желательно заменить свечи, особенно если на их поверхности появились трещины или нагар. Это необходимо, чтобы после ремонта проблем с зажиганием у вас точно не возникало.

Особенности модуля зажигания

Теперь поговорим о более сложном вопросе — модуль зажигания и его конструктивные особенности.

Конструкция включает в себя несколько компонентов, каждый из которых имеет свои нюансы.

Компонент

Особенности

Катушек на ВАЗ 2109 всегда две. Этот механизм отвечает за генерацию тока

Ключи коммутаторы также работают вдвоем. Через них ток идет на свечи, плюс контроллер регулирует время включения тока, которое рассчитывается путем получения информации от датчика коленвала

Электронный блок управления

Отвечает за распределение информации в виде электронных импульсов

Для его изготовления используют высокопрочный пластик, что во многом обеспечивает долговечность, надежность работы устройства

Катушка зажигания

Расположение

Любые работы, связанные с ремонтом, проверкой, профилактикой модуля зажигания будет невозможно выполнить, если не знать элементарные вещи — расположение устройства.

Отыскать МЗ (модуль зажигания) можно в подкапотном пространстве. Отыщите высоковольтники, которые идут к свечам зажигания. Один конец подключен к ним, а второй идет к модулю. МЗ имеет небольшие размеры и заключен в корпус из пластика.

Расположение устройства

Принцип работы

Изначально на карбюраторных автомобилях система работала за счет наличия катушки зажигания. В инжекторах все несколько иначе.

• Изначально в работу включается катушка зажигания, генерирующая ток высокого напряжения. Работает катушка по принципу магнитной индукции;
• Потом к работе подключается электронный блок управления МЗ, выполняющий функции контроля, передачи команд, обеспечивает поступление необходимого по характеристикам тока на свечи зажигания;
• Далее уже свечи активируют искру, происходит воспламенение и так далее.

Неисправности МЗ

Модуль зажигания зачастую демонстрирует самый основной признак поломки — отсутствие искры. Но это не единственный показатель неисправности. К ним также относят:

• Отсутствие динамики при ускорении автомобиля. Пытаясь резко набрать скорость, отчетливо ощущаются провалы в работе двигателя;
• Движок не выдает привычную мощность, в некоторых случаях мотор не способен вытянуть автомобиль в гору;
• Плавают обороты на холостом ходу;
• Одна из пар цилиндров двигателя отказываются работать. Тут, вероятнее всего, отсутствует ток, который должен идти от катушки зажигания.

Чтобы устранить возникшие проблемы с МЗ, первым делом нужно проверить свечи зажигания, а затем убедиться в работоспособности остальных элементов.

Отключение и проверка

Проверка свечей

Чтобы проверить состояние свечей зажигания, которые могут стать причиной нарушенной работы модуля, вам необходимо:

Если замена или зачистка свечей не дали результат, тогда причина кроется в других элементах модуля зажигания.

Проверка МЗ

Чтобы проверить узел, выполните следующие действия:

Проверьте состояние колодки высоковольтников, идущих на МЗ. При наличии обрывов, нарушении изоляции искра не будет образовываться. Проверку выполняйте тестером;
Нормальный показатель напряжения на высоковольтных проводах — 12 Вольт с небольшим допустимым отклонением;
Если провода в норме, проверьте модуль. Есть несколько способов сделать эту работу;
Первый способ самый простой — замена старого модуля зажигания на новый, в работоспособности которого вы уверены. Но это не экономичный вариант, поскольку МЗ — не самое дешевое удовольствие. Покупать его для простой проверки не особо разумно;
Второй способ предусматривает необходимость пошевелить МЗ. При работе двигателя пошевелите модуль, постучите по нему. Если при этом мотор начнет работать иначе, тогда попросту отсутствует контакт. Проблема не серьезная, поскольку модуль можно разобрать и закрепить все контакты, после чего МЗ заработает как новеньких;
Третий способ наиболее точный, но и сложный. Вам потребуется тестер или омметр. Замерьте сопротивление на высоковольтных проводах

Особое внимание уделите данным по выводам модуля зажигания между 2 и 3 цилиндрами и между 1 и 2. Нормальным считается сопротивление около 5,4 кОм

Если есть отклонения, МЗ подлежит обязательной замене.

На практике модуль зажигания на ВАЗ 2109 редко полноценно выходит из строя. Чаще всего проблема заключается в нарушении целостности высоковольтных проводов или потерях контактов. Но если пришлось столкнуться с поломкой именно МЗ, ремонтировать его не стоит. Лучше сразу заменить.

Следите за состоянием проводов и зазором на свечах зажигания. Зазор выше нормы приводит к преждевременному износу МЗ.

Основные неисправности модуля зажигания

Пожалуй, главный показатель неисправности – это когда нет искры на свечах зажигания. Однако бывают и другие признаки нестабильной работы модуля:

• Нет динамики при ускорении. Чувствуются явные провалы в момент резкого набора скорости.
• У автомобиля нет привычной мощности, бывает даже так, что автомобиль просто не тянет в гору.
• Плавающий холостой ход.
• Не работает одна из пар цилиндров. В этом случае, скорее всего, нет тока от катушек зажигания.

В случае если вы столкнулись с подобными проблемами, следует проверить свечи, на которых нет искры, датчик положения коленчатого вала и собственно сам модуль зажигания.

Проверяем систему на работоспособность

Итак, начинать лучше всего именно со свечей, на которых нет искры. Делается это элементарно и с подобной задачей справится даже человек весьма далекий от ремонта автомобилей. Для большей наглядности разделим весь процесс на этапы:

• Первым делом свечи нужно выкрутить. Делается это довольно просто. Снимайте высоковольтные провода и, далее просто выворачивайте свечи специальным ключом.
• Теперь, когда свечи, от которых нет искры, демонтированы, внимательно осмотрите их. На запчастях не должно быть нагара или механических повреждений.
• Испорченные свечи выбрасывайте и ставьте на их место новые, скорее всего, это решит проблемы. Если все в порядке, значит, искры, нет по другой причине.

Далее, прежде чем приступать непосредственно к диагностике самого модуля зажигания, следует проверить колодку высоковольтных проводов, которые к нему подходят. Возможно, искры нет по их вине. Делается это с помощью специального тестера. Напряжение на проводах во время проверки должно быть в районе 12 вольт.

Если все в порядке и с проводами, скорее всего, искры нет именно по причине того, что неисправен модуль зажигания. Существует множество вариантов проверки работоспособности этого прибора. Разберем подробно самые основные из них:

• Самый элементарный – можно просто заменить модуль на заведомо работоспособный. Правда. Проблема в том, что часто дополнительный модуль просто негде взять, а покупать просто для проверки новый прибор, не очень умно.
• Еще один не очень сложный способ проверки – путем шевеления модуля. Делается это следующим образом: во время работы двигателя шевелите и стучите по прибору. Если работа двигателя в этот момент будет каким-либо образом меняться, скорее всего, проблема в том, что нет необходимого контакта. Фактически неисправность не катастрофическая и в этом случае все поправимо. По крайней мере, тратиться на новый модуль нет необходимости.
• Этот вариант является самым точным и предусматривает наличие тестера. Ставим тестер в режим омметра, после чего, замеряем сопротивление на проводах, тех самых высоковольтных, которые проводят ток. Сконцентрироваться необходимо именно на выводах модуля зажигания между 2 и 3 цилиндрами и между первым и вторым. Если модуль исправен значение, должно быть идентичным, в районе 5,4 кОм.

Профилактика неисправностей модуля зажигания

Несмотря на то что модуль зажигания весьма надежный прибор случаи, когда он выходит из строя все-таки встречаются.

Однако если использовать несколько простых советов, устройство проработает намного больше:

Всегда обращайте внимание на то, чтобы высоковольтные провода соответствовали необходимым порядком. Если они имеют сопротивление выше или ниже необходимого, из строя может выйти катушки зажигания.
Очень важна и своевременная замена свечей

Большой зазор на этих запчастях очень негативно сказывается на работе модуля.

https://youtube.com/watch?v=DL_Vdl7HQ5A

Порядок подключения высоковольтных проводов на ВАЗ 2114 подробная схема для новичков

Особенности подключения высоковольтных проводов на ВАЗ 2114

Самого большого числа положительных отзывов от владельцев четырнадцатых удостаивается продукция чешской компании Tesla. Их провода обладают оптимальным сопротивлением и высоким пробивным напряжением, и при этом они сделаны действительно на совесть — не дубеют и не растрескиваются.

Стоимость комплекта ВВП Тесла составляет около 500 рублей, Cezar — 450 рублей, Ween — 270 рублей, Finwhale — 600 рублей, Slon — 500 рублей.

Особенности подключения

Порядок подключения высоковольтных проводов должен быть строго последовательным, поскольку каждому цилиндру движка соответствует определенное гнездо на модуле зажигания. Учитывая, что на корпусе модуля зажигания присутствует нумерация гнезд, риск что-либо перепутать минимален.

Порядок подключения высоковольтных проводов ВАЗ 2114 инжекторного типа зависит от года выпуска вашего автомобиля. На четырнадцатые до 2004 года устанавливались 4-ех контактные модули зажигания, на автомобили после 2004 года — 3-ех контактные катушки.

Схема подключения высоковольтных проводов ВАЗ 2114 к модулю зажигания (до 2004 г.в) выглядит следующим образом:

Схема подключения для ВАЗ-2114 с катушками зажигания (после 2004 г.в):

На картинках вы можете увидеть номера посадочных гнезд. К каждому номеру должен быть подключен соответствующий цилиндр (нумерация цилиндров считается слева на право).

Чтобы правильно поставить высоковольтные провода на ВАЗ 2114 придерживайтесь следующего алгоритма действий:

1. Выключаем зажигание. Открываем капот и снимаем клеммы питания с АКБ;
2. Снимаем старые ВВП с посадочных гнезд на модуле и цилиндрах;
3. Вспоминаем расположение высоковольтных проводов ВАЗ 2114 и подключаем новые ВВП согласно схеме. Не лишним будет перед заменой эту самую схему от руки изобразить на бумаге, чтобы ничего не перепутать;
4. Подключаем питание к АКБ и что бы проверить, все ли мы сделали правильно, заводим движок.

Выполняя монтаж проводки не пытайтесь соединить отдельные ВВП друг с другом пластиковыми хомутами, для этого необходимо использовать гребенчатый держатель, который идет с ними в комплекте. Тонкий хомут может с легкостью перетереть изоляционное покрытие. Также следите, чтобы ВВП не перегибались.

Подключение бронепроводов на ВАЗ 2115 и 2113 выполняется аналогичным образом.

Как часто нужно менять ВВП?

Согласно рекомендациям Авто-ВАЗа, замена высоковольтных проводов ВАЗ 2114 должна производится каждые 30 тысяч километров пробега. На практике же автомобилисты редко соблюдают эти сроки замены, поскольку если провода не имеют никаких механических повреждений, они могут отъездить порядка 100-150 тысяч км.

При превышении эксплуатационного ресурса растет внутреннее сопротивление ВВП, что негативно сказывается на передаче электрического импульса. Отсюда возникают проблемы с зажиганием и динамикой разгона, поскольку при задержке подачи тока на свечи зажигания сбивается нормальный такт работы двигателя .

Меняйте провода каждые 25-30 тыс. ка и все будет в норме

Проверка работоспособности

Чтобы точно определить, пришло ли время менять высоковольтные провода ВАЗ, необходимо проверить их работоспособность мультиметром.

Данная операция займет у вас не больше 15 минут.:

• Выключаем зажигание;
• Снимаем провода: первый конец отсоединяем от модуля зажигания, второй от цилиндра;
• Переводим тестер в режим омметра и подсоединяем щупы мультиметра к контактам провода.

Если высоковольтные провода на ВАЗ 2114 находятся в нормальном техническом состоянии, мультиметр покажет сопротивление в пределах величины, указанной на изоляции провода, если показания отличаются — требуется замена бронепроводов на ВАЗ 2114. Повторить процесс необходимо на каждом проводе по очереди.

Если проверка показала неутешительные результаты, существует возможность того, что проблема возросшего сопротивления кроется в окислившихся контактах. В таком случае ВВП можно попытаться реанимировать, протерев контакты ВД-40 либо жидкостью для очистки карбюраторов.

Также причиной возникновения проблем с зажиганием может стать пробой ВВП. Определить его можно визуально в темное время суток — возьмите фонарик и откройте капот четырнадцатой, найдите и осмотрите бронепровода, если вы заметите легкое искрение на изоляции — ВВП пробиты и их нужно менять.

http://autovaz-2114.ru

Настройка на карбюраторных модификациях ВАЗ 2107

Замена модуля

Как проверить зажигание на инжекторе

Сначала вам необходим о будет провести полную компьютерную диагностику системы. Если будут найдены проблемы бортовой компьютер укажет на них путем красной индикации «Check». Чаще всего причиной поломки становится не электронный модуль зажигания, а проблемы с заслонкой дроссельного узла.

Тут вам понадобится мультиметр, которым нужно делать замеры напряжения в системе. После поворота ключа в системе зажигания показания прибора должны быть следующие:

• общее напряжение бортовой цепи – 12 В;
• показатели датчика заслонки дросселя – 0,5 В, при этом заслонка открыта всего на 1%.

После нажатия на педаль акселератора показания прибора должны измениться в диапазоне 4,5 В. При необходимости смените датчик открытия заслонки и проведите настройку функциональности системы при помощи компьютера с установленным программным обеспечением. Лучше всего настройку инжектора проводить с участием специалиста и использовать для этой работы только лицензионное программное оборудование.

КАК ЧАСТО НУЖНО МЕНЯТЬ ВВП?

Согласно рекомендациям Авто-ВАЗа, замена высоковольтных проводов ВАЗ 2114 должна производится каждые 30 тысяч километров пробега. На практике же автомобилисты редко соблюдают эти сроки замены, поскольку если провода не имеют никаких механических повреждений, они могут отъездить порядка 100-150 тысяч км.

При превышении эксплуатационного ресурса растет внутреннее сопротивление ВВП, что негативно сказывается на передаче электрического импульса. Отсюда возникают проблемы с зажиганием и динамикой разгона, поскольку при задержке подачи тока на свечи зажигания сбивается нормальный такт работы двигателя.

Меняйте провода каждые 25-30 тыс. км и все будет в норме

Порядок подключения высоковольтных проводов ВАЗ

Схема, порядок подключения высоковольтных проводов ВАЗ.

Для начала определимся, какой из четырех цилиндров первый?

Первый цилиндр у переднеприводных ВАЗ находится ближе к ремню ГРМ. Если смотреть на двигатель спереди — первый цилиндр самый левый). А дальше все просто — слева направо — 1, 2, 3, 4.

У заднеприводных ВАЗ Классика и Нива первый цилиндр находится ближе к переднему бамперу машины.

Общие советы при подключении высоковольтных проводов.

Проверка высоковольтных проводов. Чтобы проверить провода, вам понадобится мультиметр-тестер. Проверьте сопротивление проводов — оно должно быть не более 20 КОМ ( на практике самый длинный провод 1 цилиндра имеет сопротивление до 10 КОм). Если сопротивление провода больше 20 Ком — его необходимо заменить. Тщательно осмотрите провода на предмет перетирания о части мотора или об другие провода. В случае значительного истирания — провод заменить. В случае незначительного истирания — возможно проложить провод так, чтобы он не терся, и зафиксировать в этом положении.

Укладка проводов. Не старайтесь подключить провода в связке. Разберите жгуты проводов, освободите провода из пластиковых держателей. Соедините высоковольтные выводы с соответсвующими свечами цилиндров. Прокладывайте провода так, чтобы они не терлись друг о друга, части мотора, шланги. Не допускайте резких перегибов и натяжки проводов. После подключения всех проводов зафиксируйте их в жгут специальными гребенчатыми держателями, входящими в комплект поставки.

Порядок подключения в/в проводов на ВАЗ карбюратор (2108, 2109, 21099)

Центральный провод с крышки трамблера всегда идет на катушку зажигания (бобину).

Вывод крышки трамблера, который смотрит в сторону передка машины, соединяется с первым цилиндром.

Вывод крышки трамблера, смотрящий вниз, соединяется с третьим цилиндром.

Вывод крышки трамблера, смотрящий назад, соединяется с четвертым цилиндром.

Вывод крышки трамблера, смотрящий вверх, соединяется со вторым цилиндром.

Порядок подключения высоковольтных проводов на ВАЗ Классика, Нива с карбюратором и трамблером.

Центральный провод от катушки зажигания (бобины)

1 цилиндр — над вакуумным корректором. Далее по часовой стрелке порядок 1-3-4-2.

Инжекторные ВАЗ выпуска до 2004 года с модулем зажигания старого образца (4-контактный низковольтный разъем)

Собственно, на корпусе модуля уже обозначено, какому цилиндру соответствуют выводы — но мы продублировали красным цветом на случай, если модуль совсем испачкается, а на фото вы не вдруг не разглядите.

Инжекторные ВАЗ выпуска после 2004 года с катушкой зажигания нового образца (3-контактный низковольтный разъем)

Как и на модулях зажигания старого образца, на новых катушках тоже обозначено соответсвие выводов цилиндрам. Но порядок подключения отличается от порядка на модуле зажигания старого образца. Будьте внимательны!!!

Не нашли интересующую Вас информацию? Задайте вопрос на нашем форуме.

Рекомендуем прочитать:

Гудит мост ваз 2107 как устранить

Ошибка р1602 ваз 2114 как исправить

Как поднять перёд на ваз 2110

Ведущая шестерня привода спидометра ваз 2107, какие привода бывают, замена

Ваз 2114 прогорел клапан симптомы

Установка дверных карт от приоры на ваз 2110

Как подсоединить противотуманки на ваз 2108

Как поставить фаркоп на ваз 2114

Возможные причины поломки

При работе ДВС возможны различные неисправности. Чтобы их обнаружить, следует выполнить следующую последовательность действий:

1. Сначала надо завести машину. Мотор должен поработать на холостом ходу. В это время следует послушать, какие звуки исхдят из выхлопной трубы. Если слышны регулярные хлопки, то неисправен один из цилиндров. Причиной может быть неисправность свечей зажигания и отсутствие искры. Также неисправность может быть вызвана большим количеством поступающего воздуха или недостаточной компрессией в цилиндре.
2. Необходимо осмотреть свечи. При наличии нагара, влаги или окисления, нужно почистить. Проверить зазор между электродами, который должен составлять 0,8 – 0,9 мм.
3. Заменить все свечи зажигания независимо от их внешнего вида и пробега автомобиля.
4. При нерегулярных выхлопах, нужно осмотреть высоковольтные провода. На их наконечниках должны отсутствовать следы окисления, изоляция не должна быть повреждена. При обнаружении дефектов провод следует заменить.

Провода подключения к катушке

• Следует осмотреть крышку газораспределителя. На ней должен отсутствовать нагар и трещины. Угольный контакт нужно проверить на повреждения и изношенность.
• Необходимо осмотреть ротор. Он должен быть цельным и не иметь следов прогара. Все детали с дефектами следует заменить.
• Давление в цилиндрах допускается не ниже 1,1 Мпа, а разница компрессии не должна превышать 0,1 Мпа. Если показатели не соответствует, необходим ремонт мотора. Если после выполненных действий проблемы остались, то нужно обратиться на станцию техобслуживания, чтобы пройти более точную диагностику двигателя ВАЗ 2109 и отрегулировать систему зажигания на стенде.
