Электронный блок управления (эбу — контроллер) ваз 2114, 2115, 2113 инжектор 8 и 16 клапанов

Форсунки Siemens Deka

С форсунками Сименс никакой определённости нет, поскольку завод может устанавливать на один и тот же двигатель форсунки разных маркировок. Тем не менее есть чёткое различие между форсунками для восьмиклапанных и для 16-клапанных двигателей.

Они маркируются как VAZ20734 (оранжевая маркировка) и 20735 (синяя маркировка). На восьмиклапанных двигателях может применяться форсунка Siemens 6393 с толстым факелом. Её производительность 1,662 мг/сек, а рабочее давление 3 атм. Каждая из этих форсунок может быть установлена на двигатель ВАЗ-2114.

Форсунка Siemens-vaz20734 Форсунка Siemens-vaz20735

Как проверить массу мультиметром

Отключаем отрицательную клемму АКБ

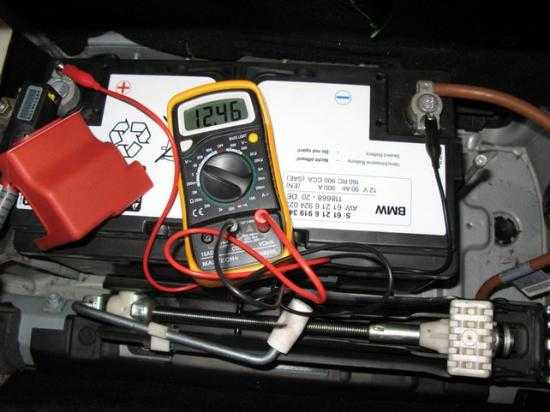

Берем мультиметр, переводим его в режим измерения сопротивления до 200 Ом. Проверяем сопротивление самих щупов, соединяя их между собой

Сопротивление самих щупов составляет 2.1 Ома.

Теперь подключаем один щуп к двигателю. Хоть сюда

А второй щуп к блоку управления двигателем, который, в свою очередь, прикручен к кузову

Смотрим показания мультиметра. И что же мы видим? А видим мы обычно всё те же 2.1 Ома

Что же получается — сопротивление массы двигатель — кузов практически не имеет сопротивления? Всё в идеале? Масса двигатель — кузов исправна? В чем же тогда проблема? Стартер бракованный или всё же потусторонние силы одолевают?

Всё дело гораздо проще. Что такое цепь массы в понимании обычного человека? Это просто кусок провода, которым соединен двигатель с кузовом. Просто отрезок провода! Если мы к концам этого провода подключим щупы омметра, тогда мы узнаем его сопротивление. Оно будет минимально — это ж просто кусок медного провода. Верно? Верно.

Если мы подключим к концам этого провода щупы вольтметра, то мы увидим нулевое напряжение. Ведь откуда на цельном куске провода возьмется разность потенциалов? Верно? Верно.

А теперь давайте подключим наш вольтметр к этому проводу массы на автомобиле. То есть, как и при замере сопротивления, один щуп к двигателю, а второй к кузову. Они же соединены этим куском провода. Верно? Верно.

Переводим мультиметр в режим измерения постоянного напряжения до 2 Вольт. Запускаем двигатель и смотрим на дисплей прибора.

Опа. А у нас присутствует напряжение!

Как такое может быть — мы подключены к концам одного провода, а у нас напряжение.

Вот я блеснул художественным творчеством и нарисовал картину происходящего

Красным — провод массы, а синим — вольтметр

Эти значения на дисплее мультиметра — ничто иное, как падение напряжения на нашем проводе массы! Несмотря на то, что он выглядит отлично и имеет минимальное сопротивление, на нем всё же падает напряжение. Причем, чем больше будет ток потребителей в цепи, тем больше будет падение напряжения на этом проводе, которое может достигнуть и нескольких вольт!

Вот такая ситуация. И масса двигатель — кузов не такая уж и хорошая, как показалось сразу и проблемы от неё неизбежны.

Как выйти из такой ситуации победителем?

Во-первых, необходимо периодически обслуживать этот участок цепи.

Открутить массу на кузове

Проделать то же самое с массой на двигателе

Но это помогает не всегда. Дело в том, что в этой цепи есть ещё слабые места — обжимки.

Обжим наконечников, обжим на клемме АКБ

Всё это со временем окисляется и не может полноценно выполнять свою функцию.

Необходимо либо переобжимать эти соединения, либо лучше эти провода иногда менять.

Вот видео на тему масса двигатель — кузов

Ну а в идеале можно проложить дополнительные провода массы: Генератор — кузов

Всем Доброго времени суток Друзья и просто Гости! Может тема не новая но всё равно, рано или поздно все мы сталкиваемся с этой проблемой. Всё долго размышлял если смысл установки дополнительной массы? Немного напомню с чего всё это началось и почему меня заставило задуматься об установки дополнительной массы на кузов автомобиля

Местонахождение прибора

Искать блок необходимо под торпедой ВАЗ 2114. Чтобы достать прибор для его последующего ремонта и перепрошивки, необходимо снять панель торпеды. Для этого нужно открутить саморезы со стороны пассажира, оттуда же подцепить саму панель, после чего она снимется без проблем. Когда процедура демонтажа закончится, перед вами появится отверстие. Через него можно дотянуться до самого прибора, который закреплен при помощи специального стального фиксатора. На заключительном этапе нужно взяться за фиксатор и аккуратно поддерживать прибор, после этого выкрутить болт и держась за ручку вынуть корпус ЭБУ. Не забудьте заблаговременно отключить питание аккумулятора.

Электронные блоки управления ИТЕЛМА 5.1, Январь 5.1.Х, Bosch M1.5.4

Эти ЭБУ относятся к следующему поколению, они успешно применялись на автомобилях моделей 2113 и 2115. Если вы являетесь владельцев автомобиля ВАЗ 2114, который выпущен в 2013 году или позже, то отличать его от сородичей может метод впрыска топливовоздушной смеси: фазированный, парно-параллельный или одновременный. В целом же все три ЭБУ (Январь, Бош и Ителма) являются полными аналогами друг друга. Модификации «Январь» и ИТЕЛМА:

21114-1411020-71	Январь-5.1.1,без датч.кисл, СО
21114-1411020-71	Январь-5.1.1,без датч.кисл, СО
21114-1411020-71	Январь-5.1.1,без датч.кисл, СО
21114-1411020-71	Январь-5.1.1,без датч.кисл, СО
21114-1411020-71	Январь-5.1.1,без датч.кисл, СО

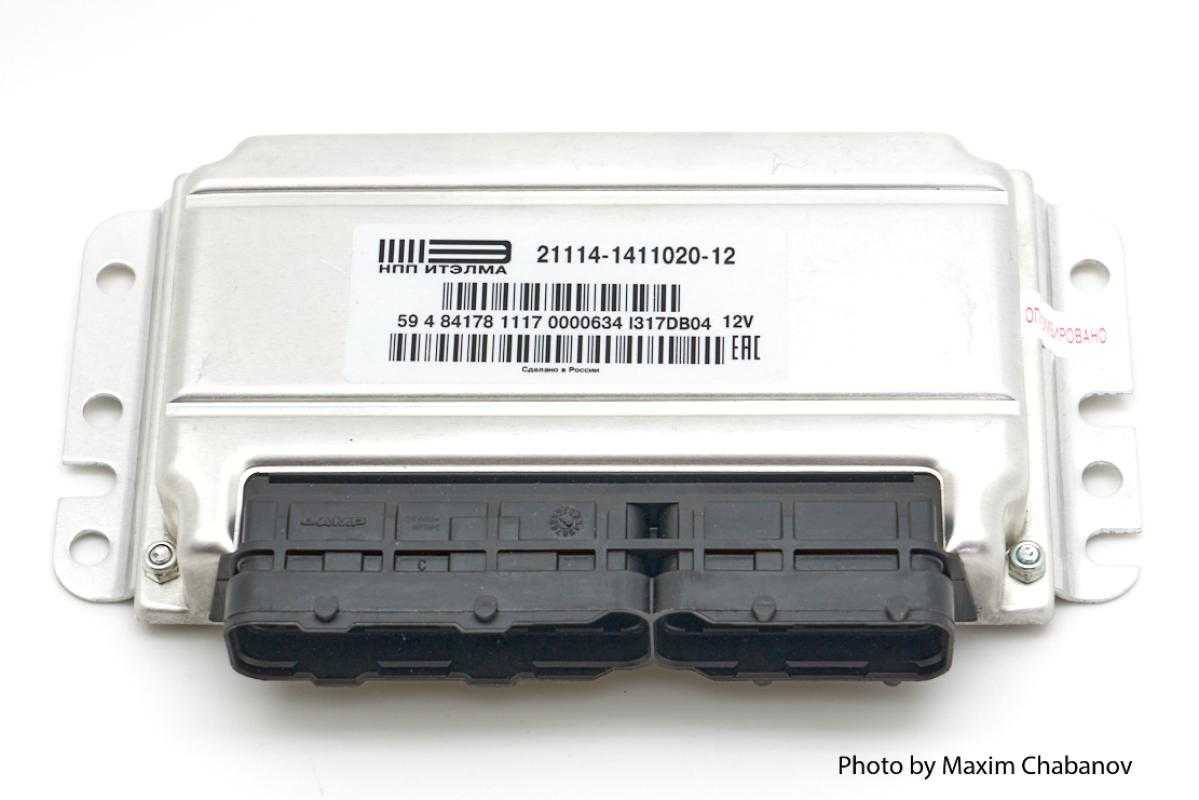

21114-1411020-72	ИТЕЛМА,без датч.кисл, СО
21114-1411020-72	ИТЕЛМА,без датч.кисл, СО
21114-1411020-72	ИТЕЛМА,без датч.кисл, СО
21114-1411020-72	ИТЕЛМА,без датч.кисл, СО

Модификации электронных блоков управления БОШ:

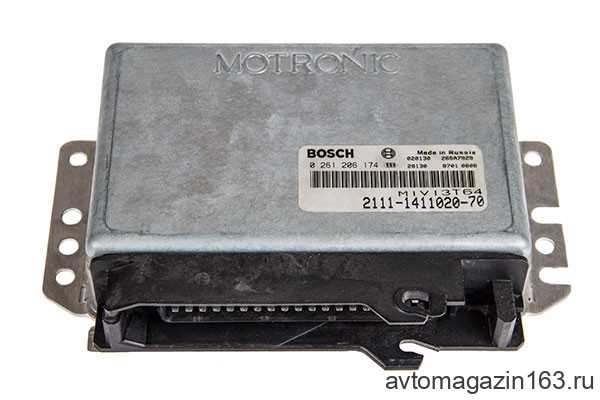

21114-1411020	Без датч.кисл,РСО
21114-1411020	Без датч.кисл,СО(рег-ся сканером СО)
21114-1411020-70	БОШ,без датч.кисл,РСО
21114-1411020-70	БОШ,без датч.кисл,РСО

На автомобилях ВАЗ 2114 выпуска 2003-2007 гг чаще всего можно встретить «Январь-5.1.1». Цена такого блока колеблется в интервале 7000-8000 рублей. На экспортных вариантах автомобилей устанавливался, как правило, бошевский мозг, цена которого такая же.

Артикул: 346027

Код для заказа: 095401

• С этим товаром покупают
• показать еще

Покупают аналоги

Для этого товара еще нет обзоров.

Принципиальные электросхемы, подключение устройств и распиновка разъёмов

Бензонасос на автомобиле предназначен для подачи топлива в камеру сгорания. Контролируется его работа при помощи реле. На ВАЗ (в зависимости от модели) агрегат для подачи топлива может быть электрическим или механическим — всё зависит от системы подачи топлива. На инжекторном авто бензонасос находится в баке. При включении зажигания напряжение подается на клеммы агрегата и он начинает перекачивать топливо. Если в системе создается нужное давление, то реле отключает автоматически бензонасос — мотор готов к запуску.

Когда включается зажигание – реле создаёт давление в топливных магистралях методом включения бензонасоса (БН) на пару секунд. После этого, БН будет работать либо при прокрутке стартером двигателя, либо при работе двигателя.

Иногда эта система нуждается в ремонте — ничего сложного здесь нет и редакция сайта 2Схемы.ру расскажет, как выполнить его своими руками. Начнём с распиновки БН, далее укажем его на схемах и в конце будет инструкция по замене элементов подачи топлива.

Схема соединений монтажного блока

Наружная цифра в обозначении наконечника провода — номер колодки, внутренняя — условный номер наконечника.

К1 — Реле включения очистителей фар; К2 — Реле-прерыватель указателей поворота и аварийной сигнализации; КЗ — Реле очистителя ветрового стекла; К4 — Реле контроля исправности ламп; К5 — Реле включения стеклоподъемников (в вариантном исполнении автомобиля); К6 — Реле включения звуковых сигналов; К7 — Реле включения обогрева заднего стекла; К8 — Реле включения дальнего света фар; К9 — Реле включения ближнего света фар; F1-F16 — Плавкие предохранители

Схемы электрооборудования автомобилей ВАЗ 21140, 21144, 211440, 2113, 2115 с инжекторным двигателем 1.5л (ВАЗ-2111 и ВАЗ 21114) и 1.6л (ВАЗ-11183), а также карбюраторный двигатель 1.5л — ВАЗ-21083 (Самара 2; 1997-2013)

Где находится ЭБУ ВАЗ 2114?

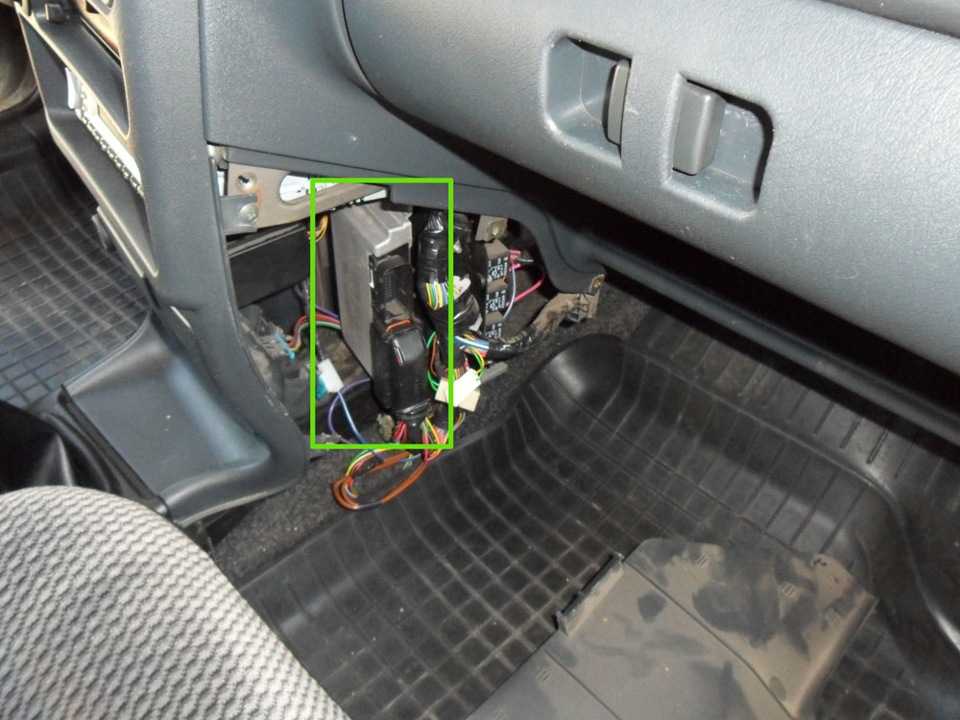

Расположен блок в торпеде, непосредственно под приборкой. Чтобы провести замену или демонтаж, нужно выкрутить саморезы и извлечь панель с бока, со стороны пассажирского места. Через образовавшееся отверстие можно рассмотреть корпус ЭБУ – он установлен внутри стального фиксатора.

Для снятия электронного блока управления нужно выкрутить болт и аккуратно вытянуть корпус, взявшись за фиксатор. Само собой, необходимо отключать питание от бортовой сети, в противном случае можно вывести из строя дорогостоящую аппаратуру. Короткое замыкание – это враг любого электроприбора, поэтому будьте аккуратны. Желательно даже не просто снимать массу с аккумулятора, но и плюсовой провод тоже отключать.

«Январь-7.2», Бош М-7.9.7

Модификация седьмого января зависит от объема двигателя. Производства BOSCH блоки управления монтировались только на те автомобили, которые шли на экспорт (они удовлетворяли экостандарту ЕВРО-3). Полуторалитровые восьмиклапанные моторы оснащались такими ЭБУ:

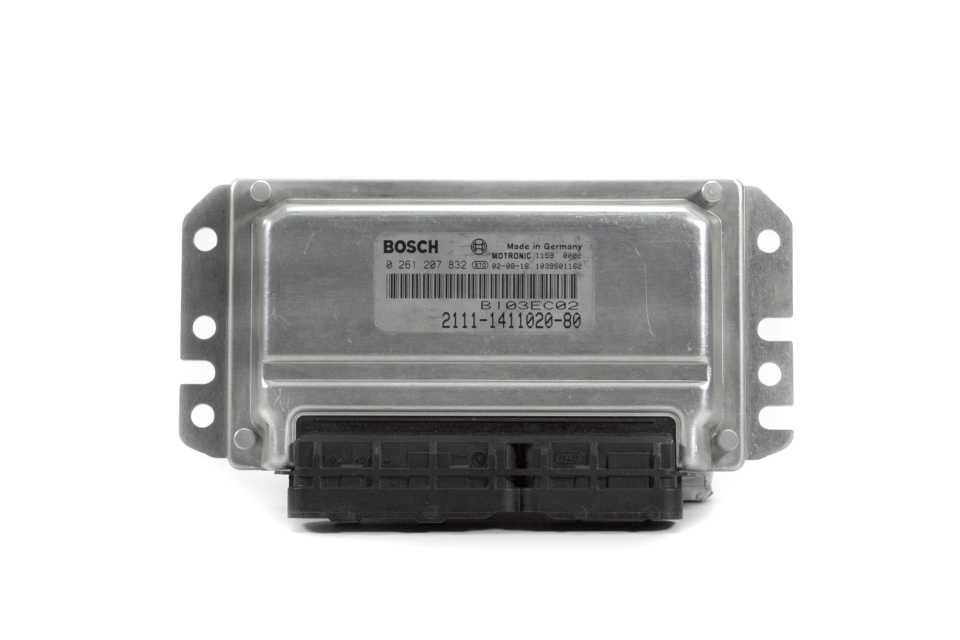

21114-1411020-80	БОШ-7.9.7,Е-2,1,5литр.,1-ая серийная верс.
21114-1411020-80ч	БОШ-7.9.7,Е-2,1,5литр.,тюнинг
21114-1411020-80	БОШ-7.9.7+,Е-2,1,5литр.,
21114-1411020-80	БОШ-7.9.7+,Е-2,1,5литр.,
21114-1411020-30	БОШ-7.9.7,Е-3,1,5литр.,1-ая серийная верс.
21114-1411020-81	ЯНВАРЬ_7.2,Е-2,1,5литр.,1-ая_серийная верс.неудачн.,замена_А203EL36
21114-1411020-81	ЯНВАРЬ_7.2,Е-2,1,5литр.,2-ая_серийная_верс.неудачн.,замена_А203EL36
21114-1411020-81	ЯНВАРЬ_7.2,Е-2,1,5литр.,3-я_серийная_верс
21114-1411020-82	ИТЭЛМА,с датч.кисл.,Е-2,1,5литр,1-я_версия
21114-1411020-82	ИТЭЛМА,с датч.кисл.,Е-2,1,5литр,2-я_версия
21114-1411020-82	ИТЭЛМА,с датч.кисл.,Е-2,1,5литр,3-я_версия
21114-1411020-80ч	БОШ_797,без датч.кисл.,Е-2,дин.,1,5литра
21114-1411020-81ч	ЯНВАРЬ_7.2,без датч.кисл.,СО,1,5литр
21114-1411020-82ч	ИТЭЛМА,без датч.кисл.,СО,1,5литр

На двигатели 1,6 литра:

21114-1411020-30	BOSCH_797,E-2,1.6L,1-я_серия(глюки в ПО)
21114-1411020-30	BOSCH_797,E-2,1.6L,2-я_серия
21114-1411020-30	BOSCH_797+,E-2,1.6L,1-я_серия
21114-1411020-30	BOSCH_797+,E-2,1.6L,2-я_серия
21114-1411020-20	BOSCH_797+,E-3,1.6L,1-я_серия
21114-1411020-10	BOSCH_797,E-3,1.6L,1-я_серия
21114-1411020-40	BOSCH_797,E-2,1.6L
21114-1411020-31	ЯНВАРЬ_7.2,Е-2,1.6L,1-я_серия(неудачная)
21114-1411020-31	ЯНВАРЬ_7.2,Е-2,1.6L,2-я_серия
21114-1411020-31	ЯНВАРЬ_7.2,Е-2,1.6L,3-я_серия
21114-1411020-31	ЯНВАРЬ_7.2+,Е-2,1.6L,1-я_серия,новая_аппарат.верс.
21114-1411020-32	ИТЭЛМА_7.2,Е-2,1.6L,1-я_серия
21114-1411020-32	ИТЭЛМА_7.2,Е-2,1.6L,2-я_серия
21114-1411020-32	ИТЭЛМА_7.2,Е-2,1.6L,3-я_серия
21114-1411020-32	ИТЭЛМА_7.2+,Е-2,1.6L,1-я_серия,новая_аппарат.верс.
21114-1411020-30Ч	BOSCH_с датч.кисл.,Е-2,дин,1,6L
21114-1411020-31Ч	ЯНВАРЬ_7.2,без датч.кисл.,СО,1.6литр.

Самой новой модификацией является электронный блок управления ЯНВАРЬ-7.3, с его помощью организована система управления восьмиклапанных моторов объемом 1,6 литра, которые были выпущены с 2007 г. Модификации Январь-7.3 могли соответствовать экостандартам ЕВРО-3 и 4, производились заводами АВТЭЛ и ИТЭЛМА.

Не нашли интересующую Вас информацию? Задайте вопрос на нашем форуме.

Рекомендуем прочитать:

Регулировка карбюратора на ваз 2106

Ваз 2107 плохо набирает обороты карбюратор

Пропал сигнал на ваз 2110 причины

ВАЗ 2114 дворники не возвращаются в исходное положение

Плохая зарядка на ваз 2109 карбюратор, причины, как исправить

Ваз 2110 долго крутит стартер при заводке

Ваз 2107 недостатки

Вылетает первая передача на ваз 2107

Реле и предохранители ВАЗ 2114

1.  F1 на 10 Ампер (А) задние противотуманки и лампа включения сигнализатора включения задних противотуманок.
2.  F2 на 10 А лампы поворотников, реле поворота, аварийка, контрольная лампа аварийки.
3.  F3 на 7,5 А плафоны освещения салона (оба) и багажника, подсветка зажигания, лампа контроля системы управления силовым агрегатом, лампы торможения, компьютер, если есть в наличии.
4.  F4 на 20 А переноска, реле и элемент обогрева заднего стекла.
5.  F5 на 20 А звуковой сигнал и его реле, вентилятор системы охлаждения.
6.  F6 на 30 А стеклоподъемники и их реле
7.  F7 на 30 А двигатель отопителя, очистителя фар, омывателя ветрового стекла, прикуриватель, лампочка освещения вещевого ящика, обмотка реле включения обогрева заднего стекла.
8.  F8 на 7,5 А правая противотуманка.
9.  F9 на 7,5 А левая противотуманка.
10.  F10 на 7,5 А левый габарит, лампа сигнализирующая о включении габаритного огня, лампы освещения знака, подкапотного пространства, подсветки выключателей и приборов, выключатель освещения приборов.
11.  F11 на 7,5 А правый габарит.
12.  F12 на 7,5 А правый ближний свет.
13.  F13 на 7,5 А левый ближний свет.
14.  F14 на 7,5 А левый дальний и лампочка сигнализирующая о включении дальнего света фар.
15.  F15 на 7,5 А правый дальний.
16.  F16 30 А — лампочка сигнализирующая о недостаточном давлении масла, уровня тормозной жидкости, включения стояночного тормоза, разряда аккумуляторной батареи, комбинация приборов, реле контроля исправности ламп, индикация систем контроля, лампы заднего хода, указатели поворота и их реле, а также аварийная сигнализация если включен режим поворота, компьютер, обмотка возбуждения генератора в момент запуска двигателя.

Расположение реле и предохранителей нового образца

• К1 — реле включения очистителей фар;
• К2 — реле-прерыватель указателей поворота и аварийной сигнализации;
• К3 — реле очистителя ветрового стекла;
• К4 — реле контроля исправности ламп;
• К5 — реле включения стеклоподъёмников;
• К6 — реле включения звуковых сигналов;
• К7 — реле включения обогрева заднего стекла;
• К8 — реле включения дальнего света фар;
• К9 — реле включения ближнего света фар;
• F1-F20 — плавкие предохранители.

Схема соединений монтажного блока нового образца

• К1 — реле включения очистителей фар;
• К2 — реле-прерыватель указателей поворота и аварийной сигнализации;
• К3 — реле очистителя ветрового стекла;
• К4 — реле контроля исправности ламп;
• К5 — реле включения стеклоподъёмников;
• К6 — реле включения звуковых сигналов;
• К7 — реле включения обогрева заднего стекла;
• К8 — реле включения дальнего света фар;
• К9 — реле включения ближнего света фар;
• F1-F20 — плавкие предохранители.

Расположение реле и предохранителей старого образца

• 1 — реле включения очистителя фар (К6);
• 2 — реле времени омывателя заднего стекла (К1);
• 3 — реле прерыватель указателей поворота и аварийной сигнализации (К2);
• 4 — реле стеклоочистителя (К3);
• 5 — контактные перемычки на месте реле контроля исправности ламп;
• 6 — реле включения обогрева заднего стекла (К10);
• 7 — запасной предохранитель;
• 8 — реле включения дальнего света фар (К5);
• 9 — реле включенния ближнего света фар (К11);
• 10 — предохранитель;
• 11 — реле включения электродвигателя вентилятора системы охлаждения двигателя (К9);
• 12 — реле включения звукового сигнала (К8).

Схема соединений монтажного блока старого образца

• К1 — реле времени омывателя заднего стекла;
• К2 — реле-прерыватель указателей поворота и аварийной сигнализации;
• К3 — реле очистителя ветрового стекла;
• К4 — реле контроля исправности ламп (внутри показаны контактные перемычки, которые устанавливаются вместо реле);
• К5 — реле включения дальнего света фар;
• К6 — реле включения фароочистителей;
• К7 — реле питания стеклоподъёмников;
• К8 — реле включения звукового сигнала;
• К9 — реле включения электродвигателя вентилятора системы охлаждения двигателя;
• К10 — реле включения обогрева заднего стекла;
• К11 — реле включения ближнего света фар.

Электрическая схема ЭСУД а/м ВАЗ-21104 с контроллером 21124-1411020-30/31/32

Перечень элементов схемы электрических соединений ЭСУД ЕВРО-2 М7.9.7 а/м 21104:

1 — колодка жгута проводов катушек зажигания к жгуту системы зажигания; 2 — колодка жгута системы зажигания к жгуту проводов катушек зажигания; 3 — катушки зажигания; 4 — датчик сигнализатор иммобилизатора; 5 — блок управления иммобилизатора; 6 — свечи зажигания; 7 — форсунки; 8 — колодка диагностики; 9 — колодка жгута системы зажигания к жгуту салонной группы АБС; 10 — контроллер; 11 — электробензонасос; 12 — колодка жгута системы зажигания к жгуту датчика уровня топлива; 13 — колодка жгута датчика уровня топлива к жгуту системы зажигания; 14 — колодка жгута системы зажигания к жгуту форсунок; 15 — колодка жгута форсунок к жгуту системы зажигания; 16 — колодка жгута системы зажигания к жгуту боковых дверей; 17 — датчик скорости; 18 — регулятор холостого хода; 19 — датчик положения дроссельной заслонки; 20 — датчик температуры охлаждающей жидкости; 21 — датчик массового расхода воздуха; 22 — датчик контрольной лампы давления масла; 23 — датчик фаз; 24 — датчик кислорода; 25 — датчик положения коленчатого вала; 26 — датчик детонации; 27 — электромагнитный клапан продувки адсорбера; 28 — датчик уровня масла; 29 — датчик указателя температуры охлаждающей жидкости; 30 — колодка жгута системы зажигания к жгуту панели приборов; 31 — колодка жгута панели приборов к жгуту системы зажигания; 32 — реле зажигания; 33 — предохранитель реле зажигания; 34 — предохранитель цепи питания электробензонасоса; 35 — реле электробензонасоса; 36 — реле электровентилятора; 37 — предохранитель цепи питания контроллера; 38 — колодка жгута системы зажигания к соединителю кондиционера; 39 — комбинация приборов; 40 — выключатель зажигания; 41 — электровентилятор системы охлаждения; 42 — блок бортовой системы контроля; 43 — реле стартера; 44 — контакты 8-клеммных колодок жгута панели приборов и жгута переднего; 45 — контакты 21-клеммных колодок жгута панели приборов и жгута заднего; 46 — маршрутный компьютер; 47 — диагностический разъем.

A — к клемме «плюс» аккумуляторной батареи; В1 — точка заземления жгута проводов катушек зажигания; В2 — точка заземления жгута датчика уровня топлива; В3, В4 — точки заземления жгута системы зажигания; С — к стартеру; D — к выключателю плафона освещения салона двери водителя.

Провода на данной схеме имеют буквенное обозначение цвета и обозначение номера элемента схемы, к которому присоединяется данный провод. Через дробь указывается номер контакта колодки. 14.01.2005

Модуль зажигания ВАЗ 2114

Модуль зажигания — важное и ответственное устройство в системе зажигания 2114. При выходе его из строя или нестабильной работе будут проявляться такие признаки:

• нестабильные обороты холостого хода;
• провалы при смене оборотов двигателя;
• могут попарно не работать второй и третий или первый и четвертый цилиндры.

Если первые три признака иногда можно списать на некорректную установку зажигания, то  парный отказ в работе цилиндров говорит только о выходе из строя катушки.

Принцип работы модуля зажигания и задачи у него такие же, как и у катушки зажигания, только модуль еще распределяет ток высокого напряжения между цилиндрами. Он подает попарно искру на 1/4 и 2/3 цилиндры. В более тонко организованных системах зажигания каждый цилиндр имеет свою катушку, но и модуль 2114 способен обеспечивать искрой цилиндры в порядке их работы — 1-3-4-2

При работе с модулем зажигания важно не перепутать местами провода. На корпусе модуля нужный цилиндр отмечен, так что если быть внимательным, ошибка исключена

Модуль зажигания восстановлению не подлежит, поэтому проверять его на работоспособность нужно особенно тщательно. Если устройство подает признаки некорректной работы, то компьютер выдает соответствующие коды ошибок: Р0351 говорит о том, что не работает катушка первого и четвертого цилиндра, а Р0352 о нерабочей катушке остальных двух цилиндров. Также можно для страховки проверить сопротивления катушек. Если они рабочие, то на входе парных цилиндров (1-4 или 3-2) омметр будет показывать 5,4кОм. В противном случае — модуль свое отслужил. Новое устройство стоит около 1000 рублей.

Мы коснулись только нескольких неисправностей системы электропроводки ВАЗ 2114. В остальном разобраться поможет схема, приведенная выше и интуиция, без которой любой ремонт невозможен.

Модификации электронных блоков управления авто ВАЗ

Модификация седьмого января зависит от объема двигателя. Производства BOSCH блоки управления монтировались только на те автомобили, которые шли на экспорт (они удовлетворяли экостандарту ЕВРО-3). На 1,5л 8 кл. моторы оснащались такими ЭБУ:

21114-1411020-80	БОШ-7.9.7,Е-2,1,5литр.,1-ая серийная верс.
21114-1411020-80ч	БОШ-7.9.7,Е-2,1,5литр.,тюнинг
21114-1411020-80	БОШ-7.9.7+,Е-2,1,5литр.,
21114-1411020-80	БОШ-7.9.7+,Е-2,1,5литр.,
21114-1411020-30	БОШ-7.9.7,Е-3,1,5литр.,1-ая серийная верс.
21114-1411020-81	ЯНВАРЬ_7.2,Е-2,1,5литр.,1-ая_серийная верс.неудачн.,замена_А203EL36
21114-1411020-81	ЯНВАРЬ_7.2,Е-2,1,5литр.,2-ая_серийная_верс.неудачн.,замена_А203EL36
21114-1411020-81	ЯНВАРЬ_7.2,Е-2,1,5литр.,3-я_серийная_верс
21114-1411020-82	ИТЭЛМА,с датч.кисл.,Е-2,1,5литр,1-я_версия
21114-1411020-82	ИТЭЛМА,с датч.кисл.,Е-2,1,5литр,2-я_версия
21114-1411020-82	ИТЭЛМА,с датч.кисл.,Е-2,1,5литр,3-я_версия
21114-1411020-80ч	БОШ_797,без датч.кисл.,Е-2,дин.,1,5литра
21114-1411020-81ч	ЯНВАРЬ_7.2,без датч.кисл.,СО,1,5литр
21114-1411020-82ч	ИТЭЛМА,без датч.кисл.,СО,1,5литр

На двигатели 1,6 литра:

21114-1411020-30	BOSCH_797,E-2,1.6L,1-я_серия(глюки в ПО)
21114-1411020-30	BOSCH_797,E-2,1.6L,2-я_серия
21114-1411020-30	BOSCH_797+,E-2,1.6L,1-я_серия
21114-1411020-30	BOSCH_797+,E-2,1.6L,2-я_серия
21114-1411020-20	BOSCH_797+,E-3,1.6L,1-я_серия
21114-1411020-10	BOSCH_797,E-3,1.6L,1-я_серия
21114-1411020-40	BOSCH_797,E-2,1.6L
21114-1411020-31	ЯНВАРЬ_7.2,Е-2,1.6L,1-я_серия(неудачная)
21114-1411020-31	ЯНВАРЬ_7.2,Е-2,1.6L,2-я_серия
21114-1411020-31	ЯНВАРЬ_7.2,Е-2,1.6L,3-я_серия
21114-1411020-31	ЯНВАРЬ_7.2+,Е-2,1.6L,1-я_серия,новая_аппарат.верс.
21114-1411020-32	ИТЭЛМА_7.2,Е-2,1.6L,1-я_серия
21114-1411020-32	ИТЭЛМА_7.2,Е-2,1.6L,2-я_серия
21114-1411020-32	ИТЭЛМА_7.2,Е-2,1.6L,3-я_серия
21114-1411020-32	ИТЭЛМА_7.2+,Е-2,1.6L,1-я_серия,новая_аппарат.верс.
21114-1411020-30Ч	BOSCH_с датч.кисл.,Е-2,дин,1,6L
21114-1411020-31Ч	ЯНВАРЬ_7.2,без датч.кисл.,СО,1.6литр.

Как работает ЭБУ?

В основе находится микропроцессор, который и отвечает за нормальное функционирование всех ключевых приборов. На автомобиле ВАЗ 2114 ЭБУ собирает данные с датчиков:

• Скорости автомобиля.
• Детонации.
• Лямбда-зонда.
• ДПКВ.
• Расхода воздуха.
• ДПДЗ.
• Фаз впрыска топливовоздушной смеси.
• Температуры ОЖ.

Это считывающие устройства, которые собирают информацию о работе двигателя внутреннего сгорания. А для чего же он ее собирает? Правильно, чтобы разделять и властвовать следующими исполнительными механизмами:

• Системой топливоподачи (насос, форсунки).
• Системой зажигания.
• Адсорбером.
• Вентиляцией.
• Регулятором холостого хода (да, да, не датчик это, а исполнительное устройство, не нужно путать).
• Автоматической диагностикой.

Структурная схема электронного блока управления на ВАЗ 2114 состоит из трех каскадов, в каждом из которых свои модули памяти:

• Блок ОЗУ (оперативная память) – система, которая обладает кратковременной памятью. В ней хранится вся информация об ошибках, которые возникали в процессе работы при текущем запуске мотора. При отключении зажигания (и обесточивании ЭБУ) вся память очищается и заполняется вновь при следующем запуске.
• ППЗУ – программируемое устройство постоянного запоминания. Это блок, в котором хранится топливная карта (прошивка) электронного блока управления. В нем же постоянно хранится информация о всех результатах калибровки систем. И самое главное – в этой памяти заложен алгоритм системы управления двигателем внутреннего сгорания. Память эта постоянная, не стирается даже при полном обесточивании бортовой сети. Именно этот блок программируют, когда совершают процедуру «прошивки» для улучшения характеристик автомобиля ВАЗ 2114.
• И последний блок – ЭРПЗУ. Блок памяти необходим для обеспечения нормальной работы противоугонной системы на автомобиле. В нем хранятся пароли и кодировки. Запуск двигателя возможен только в том случае, если совпадут данные, которыми обменивается иммобилайзер с ЭРПЗУ.

Самостоятельный ремонт электрооборудования ВАЗ 2114

Самые простые неисправности, которые могут случиться с электрооборудованием ВАЗ 2114 вполне могут быть ликвидированы своими руками. Некоторые — даже без особенного оборудования. Вот только несколько примеров наиболее часто встречающихся поломок и неисправностей.

Если аккумулятор разряжается слишком быстро, стоит проверить зарядное напряжение на его клеммах. Для этого нужно запустить двигатель и при помощи мультиметра снять показания с клемм аккумулятора. Нормальный ток зарядки АКБ составляет 12-14 вольт. Если напряжение на клеммах на холостом ходу двигателя меньше указанного, тогда аккумулятор не будет заряжаться до номинального значения. Причиной этого могут быть как уставший генератор, так и реле-регулятор. Для начала стоит проверить уровень натяжения ремня привода генератора. Если натяжение ремня недостаточное, то на высоких оборотах или в мокрую погоду, когда влага попадает на шкивы ремня привода, ремень может проскальзывать, и тогда обороты генератора будут недостаточными для обеспечения полноценной зарядки АКБ.

Схема распиновкм ЭБУ Январь 7.2 ВАЗ 2114

В контроллере ВАЗ 2114 очень часто случаются поломки. В системе есть функция самодиагностики — ЭБУ опрашивает все узлы и выдает заключение об их пригодности к работе. При выходе из строя какого-либо элемента на приборной панели загорается лампочка «Check Engine».

Схема распиновки ЭБУ Январь 7.2

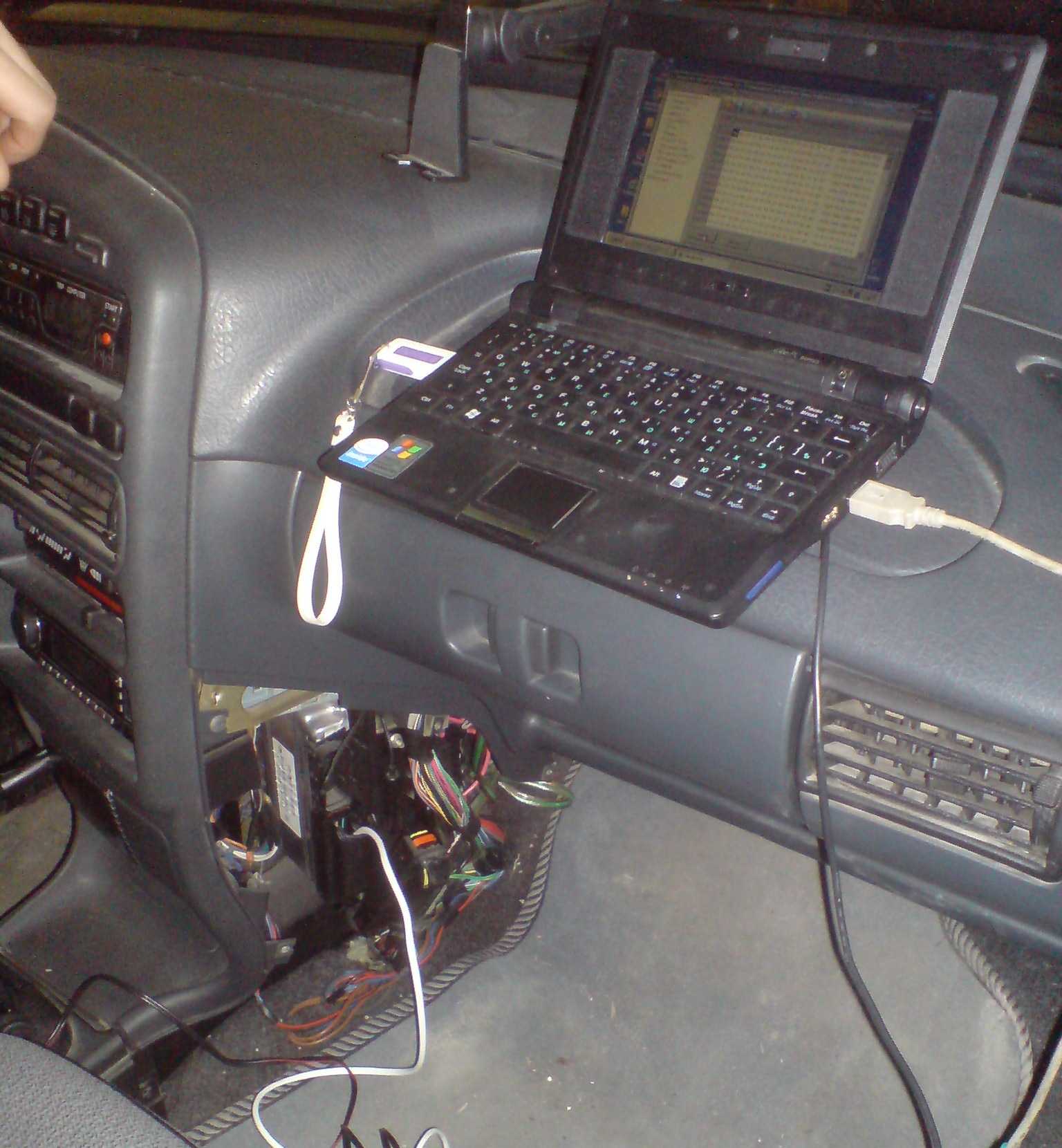

Выяснить, какой именно датчик или исполнительный механизм вышел из строя, можно только с помощью специального диагностического оборудования. Даже с помощью знаменитого OBD-Scan’а ELM-327, любимого многими за простоту использования, можно считать все параметры двигателя, найти неисправность, исправить ее и удалить из памяти ВАЗ. ЭБУ 2114.

Падение напряжения в ЭБУ автомобиля ВАЗ 2114 — что делать?

Отсутствие напряжения неисправность Ваз 2114

В принципе, решений этой проблемы должно быть много.

1. Когда напряжение батареи падает ниже 12,4 вольт, ЭБУ начинает экономить энергию, и при 11 вы обычно не можете завестись даже с кодом )))). Иногда ЭБУ получает от батареи более низкое напряжение, чем есть на самом деле, что обычно является признаком того, что масса ЭБУ нуждается в очистке. В вашем случае есть проблема в холодной среде и нет проблемы в горячей среде. А со стороны батареи? Когда аккумулятор недозаряжен, возникает проблема, но когда он заряжен, гена становится нормальным. Хороший диагност не причинит вреда вашему автомобилю.
2. Также рекомендуется поискать неисправности в катушке зажигания, модуле зажигания, бесконтактной свече зажигания и выключателе зажигания.

Ремонтные работы

Перед процедурой потребуется запастись необходимым инструментом:

• перчатки;
• отвертка.

Для того чтобы снять прикуриватель, необходимо.

1. Заглушить двигатель, открыть капот и убрать минусовую клемму с батареи для исключения возможности появления короткого замыкания и срабатывания предохранителя на ВАЗ 2114.
2. Демонтировать защитную панель, находящуюся возле правой ноги водителя, выкрутив саморезы крепления.
3. Отсоединить штекер подключения.
4. Извлекать лампу подсветки вместе с самим патроном.
5. Поддеть фиксирующие усики внутри (см. фото). Так прикуриватель с предохранителем будет легче сниматься.
6. Вытянуть металлический элемент.

Установка детали проходит в порядке, обратном снятию.

Где находится

Расположен блок в торпеде, непосредственно под приборкой. Чтобы провести замену или демонтаж, нужно выкрутить саморезы и извлечь панель с бока, со стороны пассажирского места. Через образовавшееся отверстие можно рассмотреть корпус ЭБУ – он установлен внутри стального фиксатора.

Для снятия электронного блока управления нужно выкрутить болт и аккуратно вытянуть корпус, взявшись за фиксатор. Само собой, необходимо отключать питание от бортовой сети, в противном случае можно вывести из строя дорогостоящую аппаратуру. Короткое замыкание – это враг любого электроприбора, поэтому будьте аккуратны. Желательно даже не просто снимать массу с аккумулятора, но и плюсовой провод тоже отключать.
