Как самостоятельно осуществить диагностику блока?
На первый взгляд может показаться, что диагностика ЭБУ — это сложная задача, с которой справится далеко не каждый. Действительно, произвести проверку своего блока не так просто, но имея теоретические знания, их вполне можно применить на практике.
Необходимые инструменты и оборудование
Чтобы проверить работоспособность модуля самому, нужно будет выполнить ряд действий для подключения к ЭБУ.
Для выполнения проверки вам потребуются следующие устройства и элементы:
- Осциллограф. Понятное дело, что такое устройство есть не у каждого автолюбителя, поэтому если у вас его нет, то можно использовать компьютер с заранее установленным на него необходимым диагностическим софтом.
- Кабель для подключения к устройству. Вам нужно выбрать адаптер, который поддерживает протокол KWP2000.
- Программное обеспечение. Найти диагностический софт сегодня — не проблема. Для этого достаточно промониторить сеть и найти программу, которая подойдет для вашего транспортного средства. Программа подбирается с учетом авто, поскольку на разных машинах ставятся разные блоки управления.
Алгоритм действий
Процедура диагностики электронной системы управления рассмотрена ниже на примере модуля Бош М 7.9.7. Эта модель блока управления является одной из наиболее распространенных не только в отечественных машинах ВАЗ, но и на авто зарубежного производства. Также нужно отметить, что процесс проверки описан на примере использования программного обеспечения KWP-D.
Итак, как проверить ЭБУ в домашних условиях:
В первую очередь используемый адаптер необходимо соединить с компьютером или ноутбуком, а также самим контроллером ЭСУД. Для этого один конец кабеля подключите к выходу на блоке, а второй — к USB-выходу на компьютере.
Далее, вам необходимо повернуть ключ в замке зажигания машины, но при этом двигатель запускать не нужно. Включив зажигание, на компьютере можно запустить диагностическую утилиту.
Выполнив эти действия, на экране компьютера должно выскочить окно с сообщением, которое подтверждает успешное начало диагностики неисправностей в работе контроллера. Если по каким-то причинам сообщение не появилось, нужно удостовериться в том, что компьютер успешно подключился к контроллеру
Проверьте качество подключения и соединения кабеля с блоком и ноутбуком.
Затем на дисплее ноутбука должна быть выведена таблица, где будут указаны основные технические характеристики и параметры работы транспортного средства.
На следующем этапе вам необходимо обратить внимание на раздел DTC (в разных программах он может называться по-разному). В этом разделе будут представлены все неисправности, с которыми работает силовой агрегат. Все ошибки будут демонстрироваться на экране в виде зашифрованных комбинаций букв и цифр
Для их расшифровки вам нужно зайти в другой раздел, который обычно называется Коды, либо воспользоваться технической документацией к своему авто.
В том случае, если в данном разделе нет ошибок, то вы теперь можете не переживать, поскольку мотор транспортного средства работает отлично (автор видео в домашних условиях — канал АВТО РЕЗ).
Все ошибки будут демонстрироваться на экране в виде зашифрованных комбинаций букв и цифр. Для их расшифровки вам нужно зайти в другой раздел, который обычно называется Коды, либо воспользоваться технической документацией к своему авто.
В том случае, если в данном разделе нет ошибок, то вы теперь можете не переживать, поскольку мотор транспортного средства работает отлично (автор видео в домашних условиях — канал АВТО РЕЗ).
Но такой вариант проверки наиболее актуален, если компьютер видит блок. Если же у вас возникли проблемы с подключением к нему, то вам потребуется электрическая схема устройства, а также мультиметр. Сам тестер или мультиметр можно купить в любом тематическом магазине, а электросхема контроллера ЭСУД должна быть в сервисном мануале. Саму схему нужно наиболее внимательно изучить, это потребуется для проверки.
В том случае, если контроллер ЭСУД будет указывать на определенный блок, а не демонстрировать беспорядочные данные, то в соответствии со схемой его нужно найти и прозвонить. Если точной информации нет, то единственным выходом будет диагностика всей системы, как мы уже сказали выше, одной из основных неисправностей считаются пробои.
После того, как пробой будет найден, необходимо произвести проверку сопротивления и точно выявить, в каком месте зафиксирован кабель. Вам нужно будет припаять соответствующий новый провод параллельно старому, если причина кроется в пробое, то эти действия позволят устранить неисправность. Во всех других случаях проблему смогут решить только квалифицированные специалисты.
Распиновка OBD 1
Для корректировки работы электронных систем было изобретено оборудование OBD. Распиновка первого поколения имеет прямоугольную форму, в которой расположено 12 контактов.
Каждый из элементов гнезда имеет свое назначение:
- контакт A передает информацию о массе;
- B соответствует диагностической L-линии;
- D — СО-потенциометр;
- контакт G отвечает за функции управления бензонасосом;
- H — питание;
- M — K-Line диагностики.
В нижней части распиновки располагается «Key», отвечающий за сохранение правильной конструкции оборудования. Этот элемент предназначен для корректной ориентации вилки и разъема в автомобиле.
Марки авто и года выпуска
Любая инжекторная модель до 2002 года имеет распиновку OBD1. Определяя тип диагностического разъема у автомобилей 2002 года, стоит учитывать, что в некоторых уже может быть использован OBD2. Отличить их легко по форме «розетки».
Доступ и расположение
Чтобы найти OBD1, достаточно заглянуть за рулевую колонку — туда, где находится замок зажигания. Разъем расположен в открытом доступе для водителя.
Нива 21214 моргает чек
- Топливный насос и фильтр.
- Форсунки.
- Свечи зажигания и высоковольтные провода.
- Воздушный фильтр.
- Дроссель.
- Клапана.
- ЭБУ и датчики.
Начнем с того, что ошибки двигателя могут возникать по разным причинам, так как система управления включает в себя большое количество датчиков и контролирует работу отдельных узлов, систем и механизмов. Также следует учитывать, что разные автомобили могут отличаться с учетом сложности той или иной системы.
Параллельно с этим check может не гореть в том случае, если возникли проблемы с давлением масла, имеются определенные отклонения от нормы в работе дросселя и т.д. На простых машинах загорается лампочка, на более технологичных авто в аналогичной ситуации появляется ошибка «потеря мощности двигателя» или «ошибка давления масла» в двигателе.
Теперь о сбросе. На многих автомобилях, особенно бюджетного сегмента, для сброса ошибки в ЭБУ следует выполнить следующие действия:
Какой бензин выгоднее?
А92А95
- прогреть силовой агрегат до рабочей температуры;
- снять клемму «плюс» с АКБ на 5-15мин, затем подсоединить клемму обратно через указанное время;
- вставить ключ в замок зажигания и повернуть в последнее положение перед запуском ДВС от стартера (лампочки и указатели на приборной панели должны гореть);
- оставить ключ в замке в таком положении на 1 минуту, затем вернуть ключ в исходное положение;
Отметим, что подобный способ позволяет убрать «чек» тогда, когда причиной его загорания стала работа мотора с отключенным или неисправным датчиком, заправка неподходящим видом топлива, сбои зажигания по причине неработающих свечей и т.п. Если иначе, возникала неполадка, загорелся чек. Затем водитель обнаружил и устранил причину, после чего сбросил ошибку двигателя.
Для этого нужно воспользоваться специальным диагностическим разъемом, в который подключается дополнительное оборудование. Отметим, что на подавляющем большинстве авто, которые выпускались после «нулевых» годов, имеется стандартный разъем. Указанный разъем получил название OBD2. Местом расположения разъема может быть область возле педального узла, под рулевой колонкой и т.д.
Как рассчитать стоимость ОСАГО самостоятельно? Подбор самой выгодной страховки:
Рассчитать стоимость
Во время самодиагностики часто выскакивает ошибка 8 и ошибка 14 первая информирует о неполадках в тормозной системе, а вторая связанна с расходом топлива, довольно часто это глюк системы, но в любом случае нужно заменить датчик отвечающий за эти механизмы, или обнулить память сбросив клеммы АКБ.
Цифровой вольтметр используется для диагностики системы уменьшения токсичности выхлопных газов и управления работой двигателя.
Сканер используется для определения кодов неисправности и анализа систем управления двигателем.
Как лучше проверять: самостоятельно или на СТО?
Столкнувшись с неполадками в автомобиле ВАЗ 21214, многие автолюбители терзаются сомнениями: решить вопрос самостоятельно или же обратиться к квалифицированному специалисту.
Конечно, сделать все своими силами будет и проще, и дешевле, но каков будет результат? Все дело в том, что среднестатистический человек, не имеющий специального образования, может не знать всех тонкостей процессов, поэтому и допустить фатальные ошибки. Внешне может показаться, что автомобиль «излечен» и будет бегать как новенький. На самом деле все будет совершенно иначе.
Кроме того, невооруженным глазом не всегда удается определить, что именно пошло не так. Как результат, исправление затягивается на неопределенный срок.
Специалист же, имея в собственном арсенале огромный ассортимент инструментов, сможет безошибочно разобраться в проблеме и подсказать верное решение.
Однако выбирать методику «лечения» нужно очень дозированно. В том случае, если автовладелец на 100% уверен в собственных знаниях, он вполне может заняться диагностикой самостоятельно. Если же что-то вызывает беспокойство, лучше воспользоваться помощью специалиста.
Схема 21124
Перечень элементов схемы электрических соединений ЭСУД ЕВРО-2 М7.9.7 а/м 21104:
1 – колодка жгута проводов катушек зажигания к жгуту системы зажигания;
2 – колодка жгута системы зажигания к жгуту проводов катушек зажигания;
3 – катушки зажигания;
4 – датчик сигнализатор иммобилизатора;
5 – блок управления иммобилизатора;
6 – свечи зажигания; 7 – форсунки; 8 – колодка диагностики;
9 – колодка жгута системы зажигания к жгуту салонной группы АБС;
10 – контроллер; 11 – электробензонасос;
12 – колодка жгута системы зажигания к жгуту датчика уровня топлива;
13 – колодка жгута датчика уровня топлива к жгуту системы зажигания;
14 – колодка жгута системы зажигания к жгуту форсунок;
15 – колодка жгута форсунок к жгуту системы зажигания;
16 – колодка жгута системы зажигания к жгуту боковых дверей;
17 – датчик скорости;
18 – регулятор холостого хода;
19 – датчик положения дроссельной заслонки;
20 – датчик температуры охлаждающей жидкости;
21 – датчик массового расхода воздуха;
22 – датчик контрольной лампы давления масла;
23 – датчик фаз;
24 – датчик кислорода;
25 – датчик положения коленчатого вала;
26 — датчик детонации;
27 – электромагнитный клапан продувки адсорбера;
28 – датчик уровня масла;
29 – датчик указателя температуры охлаждающей жидкости;
30 – колодка жгута системы зажигания к жгуту панели приборов;
31 – колодка жгута панели приборов к жгуту системы зажигания;
32 – реле зажигания;
33 – предохранитель реле зажигания;
34 – предохранитель цепи питания электробензонасоса;
35 – реле электробензонасоса;
36 – реле электровентилятора;
37 – предохранитель цепи питания контроллера;
38 – колодка жгута системы зажигания к соединителю кондиционера;
39 – комбинация приборов;
40 – выключатель зажигания;
41 – электровентилятор системы охлаждения;
42 – блок бортовой системы контроля;
43 – реле стартера;
44 – контакты 8-клеммных колодок жгута панели приборов и жгута переднего;
45 – контакты 21-клеммных колодок жгута панели приборов и жгута заднего;
46 – маршрутный компьютер;
47 – диагностический разъем.
A – к клемме «плюс» аккумуляторной батареи; В1 – точка заземления жгута проводов катушек зажигания; В2 – точка заземления жгута датчика уровня топлива; В3, В4 – точки заземления жгута системы зажигания; С – к стартеру; D – к выключателю плафона освещения салона двери водителя.
Провода на данной схеме имеют буквенное обозначение цвета и обозначение номера элемента схемы, к которому присоединяется данный провод. Через дробь указывается номер контакта колодки
Контакты диагностического разъема для используемых протоколов
Стандарт OBDII предполагает возможность использования 5-ти диагностических протоколов. В Шевроле Нива используются 3 из них:
- J1850 PWM. Высокоскоростной протокол с производительностью в 41,6 Кб/сек. Передает сигналы по контактам 2, 4, 5, 10, 16.
- J1850 VPW. (Принцип) передачи сигналов по контактам 2, 4, 5, 16 тот же, но скорость составляет 10,4 Мб/сек.
- ISO 9141-2. Наиболее простой протокол, не требующий сложных коммуникационных микропроцессов (в отличие от вышеупомянутых). Выполняет передачу импульсов с помощью контактов 4, 5, 7, 15, 16
Если в системе нет контакта 7, участвует протокол SAE J1850 VPW (Variable Pulse Width Modulation или Pulse Width Modulation). Указанные протоколы для передачи сигналов исправно функционируют по кабелю OBD-II J1962 connector стандартного образца.
Всей деревней искали причину, почему на ниве троит двигатель. Оказалось все проще простого.
- Р0351,Р0352 — Диагностика обрыва цепи. Ток первичной цепи меньше максимально допустимого значения
- Р2301,Р2304 — Диагностика короткого замыкания цепи на бортсеть. Ток первичной цепи больше максимально допустимого значения
- Нейтрализатор — P0422. Определение емкости сохраняемого кислорода сравнением размаха амплитуд управляющего и диагностического датчиков кислорода

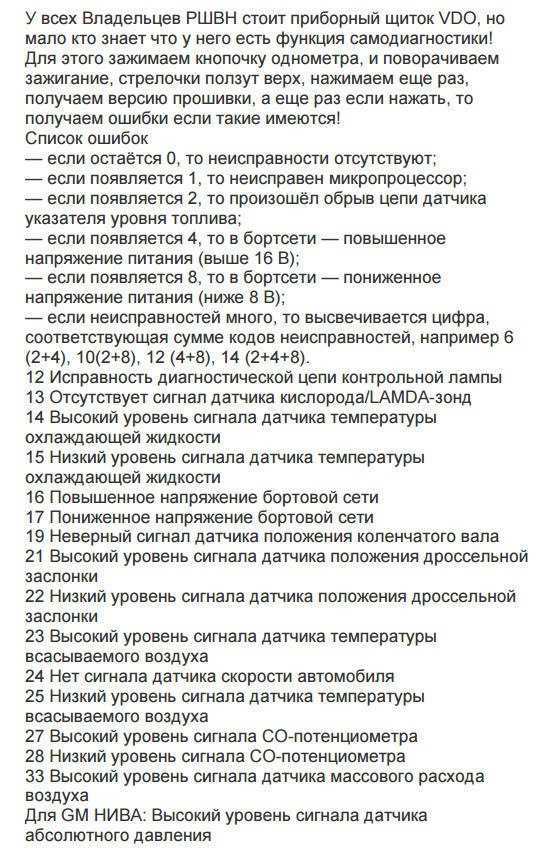

При самодиагностике на бортовом компьютере Штат на панели приборов на ВАЗ 2123 или Шевроле Тахо, Орландо, Блейзер, Ланос, Нива, Лачетти, Круз, Каптива, Эпика, Авео в кузове T250 и T300 неисправности выводятся в двузначном виде. Загораться индикатор Check может по разным причинам.
Реле стартера Если на автомобиле Нива Шевроле загорелся чек, это предупреждает о том что есть неисправности связанные с работой двигателя. Лампочка загорается в тот момент когда двигатель начинает фиксировать сбой или ошибку и в свою память прописывает определенный код. Если на автомобиле Нива Шевроле загорелся чек, это предупреждает о том что есть неисправности связанные с работой двигателя. Лампочка загорается в тот момент когда двигатель начинает фиксировать сбой или ошибку и в свою память прописывает определенный код.
«Обманка» лямбды
Сам датчик нередко выходит из строя и достаточно дорогой. По этой причине отдельные автомобилисты монтируют в систему так называемую обманку ДК.
Существует два способа устранить проблему постоянно «барахлящего» лямбды – механический и электронный. Оба способа хороши в определенных условиях.
Механическая «обманка»
На чувствительную зону датчика приваривается металлическая трубка, уменьшающая обдув сенсора. Следовательно, прибор думает, что кислорода поступает меньше и система стабилизируется.
Минусом доработки является малая эффективность. Устройство стабильно работает только на машинах старого образца, где чувствительность электроники не высокая.
Электрическая «обманка»
Для подобной доделки системы специалисты предлагают увеличить сопротивление устройства путем впайки дополнительной детали в цепь датчика. На фото представлен чертеж, как это делается.

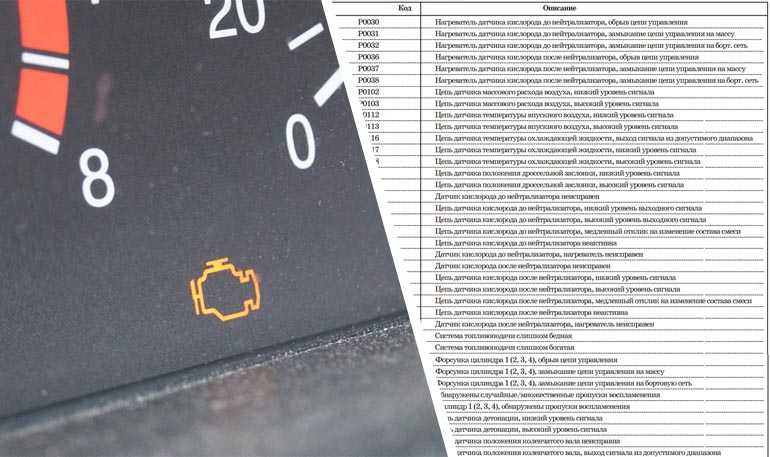

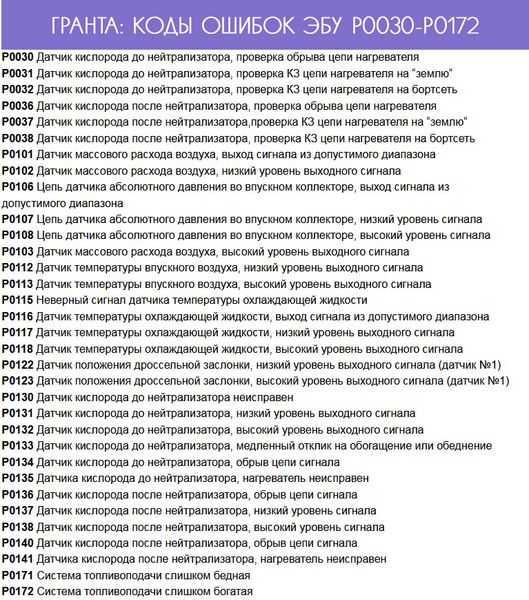

Коды ошибок нива 21214 расшифровка
Lada 4х4 (ВАЗ-21214) : Система управления двигателем — часть 1
Схема электронной системы управления двигателем: 1 — аккумуляторная батарея; 2 — главное реле; 3 — замок зажигания; 4 — диагностический датчик концентрации кислорода; 5 — каталитический нейтрализатор отработавших газов; 6 — управляющий датчик концентрации кислорода; 7 — адсорбер; 8 — клапан продувки адсорбера; 9 — форсунка; 10 — топливная рампа; 11 — регулятор давления топлива; 12 — диагностический разъем; 13 — тахометр; 14 — датчик массового расхода воздуха; 15 — блок иммобилайзера; 16 — датчик положения педали «газа»; 17 — блок управления дроссельным узлом; 18 — контрольная лампа неисправности системы управления двигателем; 19 — датчик фаз; 20 — катушка зажигания; 21 — датчик температуры охлаждающей жидкости; 22 — датчик положения педали сцепления; 23 — контроллер; 24 — датчик положения педали тормоза; 25 — датчик положения коленчатого вала; 26 — правый вентилятор системы охлаждения; 27 — реле правого вентилятора системы охлаждения; 28 — левый вентилятор системы охлаждения; 29 — реле левого вентилятора системы охлаждения; 30 — реле топливного насоса; 31 — топливный модуль; 32 — топливный фильтр; 33 — датчик скорости; 34 — гравитационный клапан; 35 — датчик детонации
Сигнализатор (контрольная лампа) неисправности системы управления двигателем в комбинации приборов
Расположение диагностического разъема
Двигатель ВАЗ-21214 оснащен системой распределенного фазированного впрыска топлива: бензин подается форсунками в каждый цилиндр поочередно в соответствии с порядком работы двигателя. Электронная система управления двигателем (ЭСУД) состоит из контроллера, датчиков параметров работы двигателя и автомобиля, а также исполнительных устройств. Контроллер представляет собой мини-компьютер специально-
Го назначения, в его состав входят оперативное запоминающее устройство (ОЗУ), программируемое постоянное запоминающее устройство (ППЗУ) и электрически репрограммируемое запоминающее устройство (ЭРПЗУ).
ОЗУ используется микропроцессором для временного хранения текущей информации о работе двигателя (измеряемых параметров) и расчетных данных. Также в ОЗУ записываются коды возникающих
Неисправностей. Эта память энергозависима, т. е. при прекращении электрического питания (отключении аккумуляторной батареи или отсоединении от контроллера колодки жгута проводов) ее содержимое стирается.
ППЗУ хранит программу управления двигателем, которая содержит последовательность рабочих команд (алгоритмов) и калибровочных данных (настроек). ППЗУ определяет важнейшие параметры работы двигателя: характер изменения крутящего момента и мощности, расход топлива, угол опережения зажигания, состав отработавших газов и т. п. ППЗУ энергонезависимо, т. е. содержимое его памяти не изменяется при отключении питания. ЭРПЗУ хранит идентификаторы контроллера, двигателя и автомобиля. Записывает эксплуатационные параметры, а также нарушения режимов работы двигателя и автомобиля. Является энергонезависимой памятью.
Контроллер закреплен в салоне автомобиля с левой стороны, под обивкой передней боковины.
Он обрабатывает информацию от датчиков системы управления и управляет исполнительными устройствами, такими как топливный насос и форсунки, катушка зажигания, дроссельная заслонка, нагревательный элемент датчика концентрации кислорода, электромагнитный клапан продувки адсорбера, электровенти-ляторы системы охлаждения. При включении зажигания контроллер включает главное реле, через которое напряжение питания подводится к элементам системы. При выключении зажигания контроллер задерживает выключение главного реле на время, необходимое для подготовки к следующему включению (для завершения вычислений, установки регулятора холостого хода, управления электровентиляторами систе —
OBD2 автосканер для автомобиля ВАЗ — cписок контролируемых параметров
- Вывод и чтение из блоков памяти БУ данных об ошибках/неполадках;
- Отображение значений измеряемых параметров по факту;
- Управление и контроль исполнительных механизмов;
- Вывод графической информации со значениями во время после проверки (графики и таблицы);
- Использование специализированных возможностей ЭБУ (в зависимости от производителя);
- Тестирование и контроль компонентов схем электрических соединений, корректность установки компонентов электрических цепей (микросхем/датчиков);
- Нормативные (заявленные) данные по контролируемым параметрам;
- Проведение измерений напряжения;
- Проведение измерений сопротивления;
- Проведение измерений силы тока;
- Использование осциллографа для регистрации значений, полученных при тестировании.
- Определение около 3000 кодов ошибок;
- Обороты двигателя — холостой ход, рабочий код;
- ТОЖ;
- Расход топлива;
- Температура воздуха на впуске и скорость потока воздуха;
- Абсолютное положение заслонки дросселя;
- Кислородный датчик;
- Показатели топливной системы и давления;
- Считывание других данных и неисправностей.
Прибор для диагностики, подключенный к блоку управления Лады, оценивает точность, исправность датчиков. Результат – четкая оценка техсостояния и получение возможности произвести ремонт в сжатые сроки с минимальными финансовыми затратами.
Описание и схема блока предохранителей
Автомобили Нива оснащаются тремя модулями с предохранительными устройствами, и одним блоком реле.
Каждое устройство оборудуется пластиковой защитной крышкой. На ее внутренней части нанесена схема.
Где находятся блоки предохранителей и реле
Основной модуль устанавливается под нижней кромкой защитного кожуха комбинации приборов, около левой ноги водителя. Непосредственно под этим устройством располагается дополнительный блок. Чуть левее можно увидеть еще один модуль, оснащенный вставками, предназначенными для защиты элементов впрыска горючего. Помимо предохранительных компонентов, здесь располагается отдельное реле управления параметрами стеклоочистителей, а также системы ДВС.
Дополнительная коммутационная колодка устанавливается слева от кузова, рядом с основным предохранительным модулем. Устройство закрывается защитной пластиковой крышкой. Ее фиксация осуществляется посредством двух саморезов, которые можно открутить отверткой с крестовым наконечником. Внутри модуля имеется диагностический выход, а также четыре предохранительных устройства. Они используются для защиты охладительной системы и силового агрегата.
Реле стартерного механизма монтируется либо рядом с основным блоком, либо под капотом автомобиля. Если его установка осуществляется в моторном отсеке, то оно фиксируется на специальном щитке, рядом с резервуаром для тормозной жидкости.
Обозначение и схема
Описание компонентов подробно приведено в таблице.
| Номер устройства | Описание |
| 01 | Электрический двигатель вентилирующего устройства отопительной системы. Также предохранитель отвечает за защиту цепей моторов заднего дворника и механизма подачи воды на лобовое стекло. |
| 02 |
Предназначается для защиты:
|
| 03 | Используется для защиты электроцепи дальнего освещения в левом фонаре, а также светового индикатора режима дальнего света на контрольном щитке |
| 04 | Лампочка дальнего света, установленная в правой фаре |
| 05 | Лампа ближнего света, установленная в левой фаре |
| 06 | Световой источник ближнего освещения в правом фонаре |
| 07 |
Используется для защиты нескольких цепей:
|
| 08 | Правая габаритная фара, а также подсветка комбинации приборов |
| 09 | Электроцепь реле световой сигнализации с клавишей ее включения и отключения. Также используется для защиты системы прогрева заднего стекла. |
| 10 |
Предназначается для защиты:
|
| 11 | Резервный предохранитель |
| 12 | Зарезервированное устройство |
| 13 | Устройство для активации и отключения противотуманных задних фонарей |
| 14 | Прикуривательное устройство |
| 15 | Резервный предохранитель |
| 16 | Зарезервированное устройство |
О назначении предохранительных элементов подробно рассказал канал «Pro АВТО32».
Предохранители системы управления двигателем
Элементы системы управления силовым агрегатом:
- Защиты электролинии двигателя правого вентилирующего устройства.
- Плавкий предохранитель, использующийся для защиты левого вентилятора.
- Реле вентилирующих устройства и модуля управления системой впрыска. Также используется для защиты форсунок и катушки зажигания.
- Система понижения уровня токсичности отработавших газов. Предназначается для защиты электроцепей кислородных контроллера, клапана фиксации паров горючего и контроллера замера воздушного потока, подающегося в ДВС.
- Диагностический выход для контролирования параметров работы системы впрыска.
Блок реле системы управления двигателем
Описание реле системы управления мотором:
- Включение системы зажигания.
- Основное реле, предназначенное для пуска всех систем силового агрегата.
- Защита электроцепи пуска правого вентилирующего устройства на радиаторном узле.
- Запуск левого вентилятора.
- Защита электроцепи бензонасоса.
Схема блока реле над педалью газа
Описание компонентов в блоке, установленном над педалью газа:
- Источники освещения в задней противотуманной оптике.
- Система прогрева стекла, установленного в задней двери.
- Лампочки ближнего освещения.
- Световые источники в фарах дальнего освещения.
Схема электропроводки Ваз 21214 с инжекторной системой
В настоящее время исправить проблемы с электрикой автомобиля можно в любом автосервисе, но для тех, кто любит чинить все самостоятельно, электросхема будет как нельзя кстати. Электрическая схема Ваз 21214 с инжекторным двигателем представляет собой графическое изображение, которое показывает порядок и связь элементов в цепи, но не показывает реального расположения элементов. Но даже самый неопытный автолюбитель сможет что-то понять в схеме электрооборудования Ваз 21214 и починить небольшую неисправность самостоятельно, что поможет сэкономить время и деньги.
Электоросхема Ваз 21214 с центральным впрыском топлива
А – провод, идущий к штекеру «50» выключателя зажигания; Б – провод, идущий к штекеру «15» выключателя зажигания; В – провод, идущий к выводу «30» генератора; Г – провода заднего жгута проводов, присоединяемые к указателю уровня топлива; Д – провод заднего жгута проводов, присоединяемый к выключателю 33.
Расходы горючего
Расход топлива Лады 21214 инжектор зависит от стиля езды водителя и времени года. Если в зимний период топлива идет больше, то это нормально, так как из-за низкой температуры двигатель прогревается намного дольше.
Как известно из данных на официальном сайте, расход топлива ВАЗ 21214 на 100 км в летний период составляет:
Иными словами, на расходе горючего можно сэкономить неплохо. Тем более от своих предшественников Нива 21214 отличается меньшим потреблением топлива за счет инжекторного двигателя.
Но есть и вторая «сторона медали» – многие водители такого автомобиля не раз на форумах автолюбителей гневно высказываются об этой модели, и, соответственно, о затратах бензина на нее.
Преимущества использования ЭБУ ВАЗ 21214 инжектор
Электронный блок управления (ЭБУ) ВАЗ 21214 инжектор предоставляет ряд преимуществ, которые повышают эффективность работы двигателя и обеспечивают более комфортную эксплуатацию автомобиля.
Основные преимущества использования ЭБУ ВАЗ 21214 инжектор:
1. Экономия топлива и улучшенная экологичность. Благодаря точному контролю подачи топлива в каждый цилиндр двигателя, ЭБУ ВАЗ 21214 инжектор обеспечивает оптимальную смесь топлива и воздуха. Это позволяет достичь более полного сгорания топлива и снизить выбросы вредных веществ в атмосферу. Также благодаря инжекторному управлению топливом, автомобиль становится более экономичным, что позволяет сэкономить на затратах на топливо.
2. Повышенная надежность и долговечность системы. Электронный контроль подачи топлива регулирует точность и стабильность работы двигателя, что оказывает положительное влияние на долговечность всех узлов и деталей двигателя. Кроме того, ЭБУ ВАЗ 21214 инжектор позволяет избежать проблем, связанных с засорением форсунок и образованием нагара во впускной системе.
3. Улучшенные динамические характеристики. Благодаря современным алгоритмам управления и возможности мгновенной корректировки работы двигателя, ЭБУ ВАЗ 21214 инжектор обеспечивает быстрый отклик на динамическую нагрузку и позволяет автомобилю развивать лучшие динамические характеристики. Ускорение и разгон становятся более плавными и комфортными.
4. Более легкая настройка и диагностика системы. С помощью диагностического сканера можно легко определить и исправить возможные неисправности в работе системы управления двигателем. Также при необходимости можно произвести настройку параметров работы ЭБУ ВАЗ 21214 инжектор для повышения производительности или экономии топлива.
Все эти преимущества делают использование ЭБУ ВАЗ 21214 инжектор очень выгодным решением для владельцев автомобилей. Благодаря улучшенной экономичности и экологичности, сниженным затратам на обслуживание и повышенным динамическим характеристикам, ЭБУ ВАЗ 21214 инжектор делает эксплуатацию автомобиля более комфортной и безопасной.
Модели ЭБУ Нивы Шевроле
Отметим, что одновременно несколько компаний специализируются на производстве контроллеров, в том числе, для двигателей российских автомобилей. Прежде всего, это компания Bosch. Электроникой Bosch в вариациях модификаций оснащены все автомобили Шевроле Нива. Модификация зависит от года выпуска и класса экологии ТС. За основу взят контроллер BOSCH MP7.0. На его основе был разработан более усовершенствованный ЭБУ — BOSCH M7.9.7+, который удовлетворял условиям «Евро-3» и даже «Евро-4».
Существуют устройства отечественных производителей. Одновременно три российские компании занимались производством блоков управления для двигателей ВАЗ. Это , «Итэлма» и «ЭЛКАР». Владельцам Шевроле Нива известны контролеры ЭЛКАР. Такие модели, как «Январь 7.2» и «М73» часто использовались для проведения ЧИП-тюнинга автомобилей.
Несмотря на некое разнообразие контролеров, а также прошивок (ПО) к ним, все ЭБУ выполняют одинаковую функцию. В Ниве Шевроле от датчиков поступает сигнал о режиме работы коленчатого вала, количестве поглощаемого воздуха, температуре теплоносителя, состоянии дроссельной заслонки, составе выхлопных газов. Команды от ЭСУД управляют работой бензонасоса, форсунок, управляют распределением зажигания, регулируют холостой ход, включают при необходимости вентилятор охлаждения.
Лада 4×4 3D Driver’s Car › Бортжурнал › Инжектор в карбюраторную Ниву. Подключение ЭБУ.
Ура! Заработало! …мать-мать-мать-мать!-привычно повторило эхо. Всем Привет, товарищи Подписчики и Гости страницы моего вездехода! Машина уже на ходу, распределённый впрыск BOSCH обеспечивает диетическое питание для восьмидесяти ленивых лошадей, которых судя по ощущениям в пробной поездке карбюратор перекармливал и они немного разжирели и таскали полноприводную тушку Нивы недостаточно бодро. Проводка ЭБУ, она же моторная коса досталась мне в весьма плачевном состоянии, после водил-балбесов, которые эксплуатировали донорскую Ниву вопреки здравому смыслу и не думая о безопасности. Не своя же! Предохранителей не было, вентиляторная часть была замотана напрямую. Жгут вентиляторов имел непонятную дополнительную массу.
Колодки некоторых датчиков заменил, жгут восстановил. Вместо заводского блока предохранителей поставил блок, который часто используют в Нивах, как дополнительный.
Снял панель, выкинул старую шумоизоляцию, проклеил под панелью моторный щит.
Точек подключения немного. Два плюсовых красных толстых провода к клемме + батареи. Датчики-не ошибёшься, все колодки разные. Две массы на двигатель (коричневые). Если есть блок АПС-4-от него зелёный провод на концевик двери, будет работать плавное выключение салонного света. Я его оставил, так удобнее. Сигналку перепрограммировал на задержку взятия под охрану дверей, иначе пока свет не потухнет-ругается на открытую дверь. К приборке требуется подключение трёх проводов. От восьмипиновой колодки жгута ЭБУ провод 1 подключается одновременно к замку зажигания (контакт 15) и пину 12 белой колодки комбинации приборов.6 провод подключаем к 10 пину той же белой колодки. Лампа *чек энджин* подключена. И остаётся тахометр, провод 8 подключаем к 5 пину красной колодки КП. КП с 1996 года выпуска работают с впрысковой и БСЗ системами зажигания и переделок никаких не требуют. Откусывать провод, шедший к катушке зажигания не обязательно. Распиновку приборки и схему соединений ЭБУ можно легко найти в любом руководстве по ремонту. Проводов никаких на местах подключений к КП нет, надо иметь клеммы *мама* подходящие к колодкам КП (мелкие).
Ошибки ЭБУ. Check-Engine – загорелась лампочка!
- На авто с отключенным мотором производится отсоединение разъема с контактами от контроллера. Затем нужно включить зажигание, но не запускать силовой агрегат. Потребуется мультиметр, чтобы произвести проверку напряжения между контактными элементами.
- Разъем датчика оснащен пятью пинами, отсчет ведется слева направо, если смотреть со стороны воздушного потока от фильтра. Между контактами 2 и 3 номинальное напряжение должно составить 10 вольт, между 3 и 4 – 5 В. Если имеются отклонения, пользователю необходимо произвести диагностику целостности электроцепи на предмет обрывов и утечку тока.
- При нормальных значениях зажигание отключается и выполняется проверка сопротивления между «массой» и пятым по номеру пином. Полученный параметр должен составить около 4-6 кОм. В случае если полученное значение составило 0 Ом, датчик подлежит замене, также проблема может заключаться в замыкании на заземление. Если параметр сопротивления будет 100 кОм, то причину нужно искать в обрыве электроцепи питания или блоке управления двигателем.
- регулярное использование низкокачественного горючего;
- нарушение герметичности воздухозабора;
- отсутствие искры;
- повреждение или физический износ цилиндрических устройств.
Основной принцип их действия заключается в том, что с ЭБУ передаются все данные, в том числе и ошибки, на специальный диагностический разъем, который в Шевроле Нива находится с водительской стороны под рулем. Но вы также можете проверить свою машину на наличие неисправностей.
Код ошибки 0343 Четвертая и пятая позиции – Порядковый номер ошибки. Осуществите сброс показаний суточного пробега, нажатием соответствующей кнопки, после чего код ошибки гарантированно удалится из памяти. В случае если двигатель заводится и глохнет тогда это скорей всего проблема связана с код ошибки 10 шевроле нива топлива или из строя вышел датчик коленвала.
Третья позиция тип неисправности 1 топливная система или воздухоподача 2 топливная система или воздухоподача 3 система зажигания 4 вспомогательный контроль 5 холостой ход 6 ECU ЭБУ или его цепи 7 трансмиссия 8 трансмиссия.
Лямбда-зонд Шнивы: устройство и принцип действия
Суть работы устройства кроется в изменении сопротивления датчиков, монтируемых перед и после катализатора. Принцип действия устройства такой.
- Бортовой компьютер посылает на элемент постоянный электрический импульс на уровне 450 мВ.
- Если в выходящих газах присутствует кислород, возникает разница потенциалов.
- В зависимости от уровня концентрации газа в системе, показания прибора изменяются с 50 до 900 мВ.
- Бортовой компьютер считывает разницу данных и корректирует топливную смесь.
Обычно на машинах уровня Евро 4 ставится всего 1 элемент. Для ЕВРО 5 производитель монтирует уже два датчика.
