Как проверить датчик давления масла
Если у вас возникли подозрения по поводу работоспособности датчика давления — не поленитесь проверить его. Сделать это можно как на станции технического обслуживания, так и в домашних условиях. Но в последнем случае вам необходимо будет приобрести специальный манометр. Стоит он порядка 300 рублей, но такая вещь пригодится и в дальнейшем. Кроме него, также потребуются шлицевая отвёртка, ключ на 22 и изолента.
Для проверки работоспособности датчика потребуется специальный манометр
Другие неисправности
Однако отклонение в величине давления может быть связано и с неисправностями проводки, и с неполадками самого указателя. Не поленитесь провести дополнительную диагностику. Её порядок следующий.
Включаем зажигание. Стрелка указателя должна отклониться вправо, а потом вернуться в исходное положение. Если стрелка не отклоняется, шлицевой отвёрткой откручиваем винт крепления провода питания датчика, отсоединяем его и прикасаемся к массе. Стрелка отклонилась — имеет место короткое замыкание в проводке питания датчика. Если нет — проблему следует искать в указателе давления.
Особенности системы питания инжекторного двигателя
Она является одной из главных на двигателе, регулировки не требует, но следить за ее состоянием все же надо. Форсунки и регулятор давления нормально работают только на чистом бензине. Заправляйтесь на проверенных заправках, иногда (лучше осенью) сливайте из бака отстой и воду. При появлении подтеков на бензопроводах в местах разъемов надо их герметизировать (подтянуть штуцера без чрезмерных усилий или заменить уплотнения).
Для этого отключите бензонасос (проще всего снять соответствующий предохранитель), заведите двигатель и подождите: он выработает горючее в системе и заглохнет.
Запустите стартер (не нажимайте педаль газа) на несколько секунд. Снимите отрицательную клемму аккумулятора во избежание случайной искры. Теперь можно отсоединять нужные элементы. После выполнения работ не забудьте поставить на место предохранитель бензонасоса и клемму. Включите зажигание и подождите несколько секунд, насос накачает топливо в систему. Заведите двигатель и проверьте, нет ли утечек.
Регулировка
Напрямую расход топлива зависит от регулировки даже в том случае, если карбюратор абсолютно исправен.
Внешняя регулировка в устройстве предусмотрена только одна – это холостой ход. Как ее выполнить правильно:
- Запускаем мотор и прогреваем до горячего состояния, регулировку в дальнейшем выполняем на холостом ходу;
- Откручиваем винт количества (большой винт с пружиной) и винт качества до момента, когда двигатель наберет максимальные обороты;
- Равномерно закручивая оба винта, находим положение, когда двигатель начинает работать с минимальными перебоями;
- Винтом количества устанавливаем чуть повышенные обороты, в этот момент винтом качества добиваемся устойчивой работы мотора, но при этом нужно стараться, чтобы винт качества был откручен по минимуму (насколько это возможно);
Если в карбюраторе или двигателе есть неисправности, влияющие на стабильность холостых оборотов, регулировать холостой ход нет смысла – необходимо сначала устранить неполадки.
Если снять крышку корпуса карбюратора, можно отрегулировать уровень бензина в поплавковой камере. Регулировка производится с помощью подгибания язычка на поплавке.
Диагностика неисправности
Проверку работоспособности датчика можно провести в два этапа.
По внешним проявлениям без демонтажа
Если при низкой температуре двигатель не заводится — одной из причин может оказаться поломка ДТОЖ. Блок управления не получает информации о том, что мотор переохлажден и не корректирует объем впрыска. Индикатор «Чек» на панели приборов при этом не загорается, так как в самой системе неполадок нет.
Детонация прогретого двигателя — также возможный симптом неисправного датчика температуры. Он же вызовет увеличение оборотов холостого хода.
При наличии измерительного прибора следует проверить коды ошибки ЭСУД: признаками неисправности ДТОЖ будут показания 21 и 22.
Проверка приборами

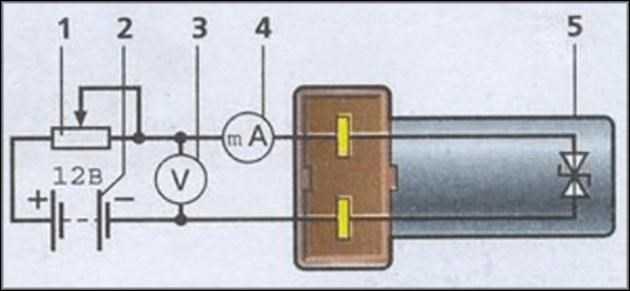

Проверка выполняется на снятом с мотора датчике с использованием миллиамперметра и вольтметра. Собирается изображенная на рисунке схема:
Датчик опускают в емкость с кипящей водой, затем при заданных величинах температуры (контролируется термометром) делается замер напряжения. Его значения приблизительно должны соответствовать стандартным (температура в градусах Цельсия напряжение в вольтах):
Выбраковывается деталь, если напряжение на ней ниже 2.31 В (соответствует температуре −60°C) или больше 3.98 В (показания для +125°).
РХХ для семейства ЗМЗ 406
Не думаю, что много кому будет интересна эта запись, но полезная инфа все же присутствует.Каждый из на не раз сталкивался с регулятором холостого хода, он же РХХ. Описывать принцип работы и прочее думаю будет лишним, так как в инете все расписано, тем более на том же сайте www.2a2.ru. Суть записи будет в выборе этих РХХ и о том, что все же устроило меня.На рынке куча производителей данных РХХ:1. Пекар;2. Лузар;3. Bosch;4. Пегас;5. Авто Трейд (Авто Электроника).Мне довелось покататься на 3 РХХ:1. Пегас (или РХХ-60) — ставился штатно с завода;2. Bosch (кат. № 0 280 140 545);3. Не известный мне производитель РХХ-60 (хотя есть мнение, что этот тот же Пегас первых выпусков).
Как уже и писалось выше, что Пегас ставится с завода и проблем в принципе не вызывает, за исключением редкого выхода из строя.По прошествии какого то времени я стал переходить на все датчики фирмы Bosch и исключением не стал РХХ от этой фирмы. Купил я его за смешные деньги 1500 за новый в коробке. Откатался я с ним не так долго. Первое время все было гуд, но потом стал давать странные показания на ХХ. Количество шагов на ХХ колебалось от 35 до 50, что ниже нормы в 60-90 шагов на ХХ при прогретом ДВС. В общем пришлось откатиться до заводского варианта.Как то мне попался в руки регулятор неизвестного производителя со съемной верхней частью. Идея хорошая в плане обслуживания, ибо кокс можно вымыть полностью, чего не сделаешь в «закрытом» РХХ. Почистил, собрал, поставил. Эффект есть, РХХ работает нормально, но кол-во шагов на ХХ 85-90. В принципе в норме, но это многовато. Самое оптимальное, что меня устраивает 70-80, что было с заводским РХХ.В общем к чему я все свожу… У любого РХХ есть сзади разъем, он же отчасти крышка РХХ, укрывающая наш взор от внутренностей данного исполнительного механизма системы ЭСУД. Суть в том, что все РХХ калибруются на стенде, т.е. открытие заслонки на определенном шаге на определенное расстояние, что обеспечивает пропуск определенного объема воздуха. Продолжая в том же русле… На многих ресурсах попадаются записи о том, что можно отрегулировать этот РХХ, если его разобрать и немного покрутить по часовой стрелке или против нее, то тем самым можно добиться стабильного ХХ. Ребят, этого делать НЕЛЬЗЯ! ЭБУ содержит в прошивке определенные зависимости, которые определяются информационными датчиками и эти зависимости выплывают в работу исполнительных механизмов. Расписывать что такое информационные датчики и исполнительные механизмы не буду, ибо это и так понятно, если кто мало мальски знаком с принципами работы ЭСУД. Если не стабилен ХХ на прогретом ДВС, это не значит, что дело в РХХ. Может быть куча вариантов, начиная от подсоса воздуха, заканчивая свечами или смертью одного из датчиков ЭСУД.
Проверить исправность РХХ можно с помощью обычного тестера по методике из приведенного выше сайта. Существует еще один недостаток, который проверяется только вскрытием РХХ — разделение магнита на 2 и более частей или отрыв штока. Такое обычно происходит из — за падения этого механизма.
Как чистить РХХ знаете сами:) На фото больше всего интересен разборный РХХ, которых практически нет!Если кто знает производителя, то прошу указать!
Ставим карбюратор солекс на газель с 406 двигатель
Карбюратор солекс производится ООО «Димитровградский завод автокомпонентов» по лицензии компании Solex, Франция. И этот карбюратор без проблем можно установить на газель с 406-ым двигателем. Общий вид карбюратора показан на рис. 1 внизу.
Рис. 1. Карбюратор Солекс.
За многие годы эксплуатации на автомобилях газель устройства типа солекс проявили себя как надежные, долговечные, удобные механизмы. В самых критических условиях, мороз -40 градусов, метель, вьюгу 406 двигатели заводятся после ночной стоянки на улице и несут круглосуточную вахту на всех автострадах России.
Карбюратор солекс на газели с 406-ым движком не подводит ни в условиях высокогорья с разреженным воздухом, ни в песках Средней Азии, ни на Крайнем Севере. Все системы карбюратора устойчиво функционируют как на обедненной, так и на сильно обогащенной смеси, при переливе топлива.
Настройки сильно зависят от уровня топлива в поплавковой камере и регулировке холостого хода. Первая регулировка требует много терпения. На заводе уровень топлива регулируется шаблоном с тестовым поплавком. В условиях гаража операция осуществляется с многократным вкручиванием и выкручиванием винта качества, а также подгибанием кромок поплавков.
Инструкция по регулировке карбюратора солекс на газели
Регулировка осуществляется подгибанием кромок поплавков. Перелив бензина необходимо сливать с поплавковых камер. После окончания регулировки необходимо завести мотор и наполнить камеры бензином до обозначенного уровня. Следующая регулировка относится к холостому ходу двигателя.
Обслуживание силового агрегата
Обслуживания двигателя проводится достаточно просто. Так, межсервисный интервал составляет 15 000 км пробега при эксплуатации транспортного средства на бензине, и 12 000 км — при работе на газу. Нулевое техническое обслуживание проводится спустя 2500 км пробега. Эта процедура включает в себя смену смазочной жидкости и фильтров, а также диагностику состояния силового агрегата и других систем.
Последующее техническое обслуживание делается согласно технических карт предусмотренных заводом изготовителем. Каждое второе ТО в движке меняется воздушный фильтр, а спустя 60-70 тыс. км — необходимо заменять ремонтный комплект ГРМ, который включает ремень и ролики.
Выбор смазочной жидкости обусловливается эксплуатацией движка, а также климатическими условиями. Но, большинство автолюбителей выбирают для заливки в 405-й мотор полусинтетические масла с маркировкой — 5W-30, 5W-40 и 10W-40.
Благодаря простой конструкции моторное масло большая часть владельцев силового агрегата меняют самостоятельно. Так, для смены смазки необходимо только открутить на поддоне сливной болт, предварительно подставив тару для отработки. Заливка масла проводится через заливную горловину, а проверить уровень можно при помощи щупа.
Датчики давления и аварийного давления масла двигателей ЗМЗ 405, 406, 409
Для того чтобы контролировать давление в системе смазки двигателей ЗМЗ 405, 406 и 409, предусмотрены два отдельных датчика. Один из них фиксирует величину давления, а второй реагирует на его критическое падение.
Характеристики, конструкция и принцип действия датчика давления масла
Датчик давления масла (ДДМ) служит для измерения давления смазки в системе. В силовых установках ЗМЗ используются датчики типа ММ358 со следующими характеристиками:
- рабочий элемент — реостат;
- номинальный ток, А — 0,15;
- рабочий диапазон, кгс/см 2 – 0–6;
- сопротивление при отсутствии давления, Ом — 159–173;
Датчик давления ММ358
Конструкция датчика давления ММ358 состоит из:
- корпуса со штуцером;
- мембраны;
- толкателя
- реостата;
- элементов привода реостата.
Основу конструкции датчика составляет реостат
Датчик ММ358 работает вместе с указателем давления, находящимся на панели приборов автомобиля. Он имеет электромеханическую конструкцию, реагирующую на изменение сопротивления датчика.
Датчик давления масла работает в паре с указателем, расположенным на приборной панели
Принцип действия датчика ММ358 следующий: когда двигатель не работает, давление в системе смазки отсутствует. Сопротивление датчика, в соответствии с его характеристиками, составляет 159–173 Ом. При запуске силового агрегата давление возрастает, и масло начинает воздействовать на мембрану, выгибая её внутрь корпуса. Прогибаясь, она через толкатель двигает передаточный рычаг, который, в свою очередь, перемещает ползунки реостата вправо, снижая сопротивление датчика. На это снижение реагирует указатель, перемещая стрелку вправо.
Характеристики, конструкция и принцип действия датчика аварийного давления масла
Аварийный датчик предназначен для информирования водителя о падении давления масла в системе до критических показателей. В силовых агрегатах ЗМЗ 405, 406 и 409 устанавливаются датчики аварийного давления масла типа ММ111Д или аналогичные, выпускаемые под каталожными номерами 2602.3829, 4021.3829, 6012.3829. Это устройства контактного типа, принцип действия которых основан на замыкании и размыкании контактов.
Характеристики датчика ММ111Д:
- рабочий элемент — диафрагма;
- номинальное напряжение, В — 12;
- срабатывание при давлении, кгс/см 2 – 0,4–0,8;
- размер посадочной резьбы, в дюймах – ¼.
Внутри корпуса устройства расположена подпружиненная диафрагма. К ней прикреплена контактная пластина, которая в нерабочем состоянии замкнута с корпусом (массой) датчика. Во время работы двигателя смазка под давлением поступает через специальное отверстие в корпус и отодвигает диафрагму. Контакты при этом размыкаются.
Главный элемент конструкции датчика — мембрана
Аварийный датчик давления работает в паре с сигнализатором, который расположен на панели приборов. Он выполнен в виде красной маслёнки. Когда мы включаем зажигание без запуска двигателя — маслёнка должна гореть. Это свидетельствует о том, что на датчик подаётся напряжение, а давление в системе отсутствует. Через 3–5 секунд после запуска двигателя давление в системе возрастает и достигает рабочих показателей. Масло воздействует на диафрагму, контакты размыкаются, а сигнализатор гаснет.
Регулятор холостого хода газель 405 евро 3 где находится
Запчасти для Газели Великий Новгород запись закреплена
Для владельцев 405 евро 3 полезная информация . Не заводится Газель ЕВРО 3 У клиентов часто возникает вопрос: почему не с двигателем ЗМЗ 40524 с нормами токсичности ЕВРО 3.
Как только автозавод на Волге начал оснащать свои автомобили двигателями с ЕВРО 3 тут же возникли первые проблемы: не заводится на холодную, проблемы с пуском на горячую, работа с перебоями, плавают обороты и т.д. Первоначально блоки управления двигателем МИКАС 11ЕТ оснащались программным обеспечением версии 22, которая себя совсем не оправдала. Потом вышла версия прошивки 32, затем версия 52. Сейчас на большинстве стоит 32 прошивка .
Не заводится на холодную
В большинстве случаев причины таковы:
В первоначальный момент запуска пусковой ток стартера настолько велик, что происходит падение напряжения на аккумуляторе до 5-6 Вольт. Это длится какие-то несколько миллисекунд, но этого достаточно, чтобы произошел сброс блока управления двигателем. Если установлен дистанционный выключатель массы, то это увеличивает шансы не завестись. Сброс ЭБУ приводит к тому, что в нем прописывается ошибка 1602 (сброс клеммы 30 или первое включение контроллера), при этом сбрасываются все адаптационные настройки, и блок управления начинает заново проверять все датчики, в том числе и узел дроссельной заслонки (характерный звук перемещения заслонки), отключая при этом подачу топлива.
Заменить аккумулятор на более мощный (не менее, чем 72-75 А/ч);
Зачистить и хорошо затянуть все силовые провода (Клеммы на аккумуляторе, масса кузова и двигателя, все соединения на дистанционном выключателе массы, силовой провод на стартере)
По возможности поменять стартер старого образца на более современный, с планетарным редуктором (при том же крутящем моменте он потребляет меньший ток)
Следующая проблема – запуск горячего двигателя.
Из-за неисправного регулятора давления топлива, находящегося в модуле бензонасоса и из-за того, что топливная рампа является тупиковой, в ней может образовываться паровая пробка. Она выталкивает топливо обратно в бензобак. При попытке запуска пары через форсунки попадают в камеру сгорания, что приводит к нестабильности работы двигателя. Приходится несколько раз повторять запуск, пока пары бензина полностью не заменятся полноценным топливом.
Несколько раз просто включать зажигание с паузой порядка 20 секунд, не заводя, чтобы бензонасос прокачал паровую пробку. Возможно, также стравить пробку через штуцер топливной рампы.
Еще одна неприятность.
Неустойчивый холостой ход, провалы, плохая тяга.
Клапан холостого хода. Почему необходимы срочные меры при обнаружении признаков неисправности
Этот элемент непосредственно влияет на работу мотора, регулируя подачу воздуха (он проходит мимо дросселя). Когда включают электроприборы в авто, нагрузка на генератор и, соответственно, двигатель существенно возрастает (в том числе растет температура). Чтобы поддерживать стабильный ХХ и напряжение АКБ при прогретом силовом узле, устройство частично открывает канал. Результат: в ДВС попадает больше воздуха.
Чаще всего причиной неисправности холостого хода становится загрязненный шток. Если пренебрегать регулярной очисткой дроссельной заслонки, нагар может появиться на элементах управляющей системы. Это может привести в том числе к отказу резистора ЭБУ из-за перегрузки регулирующего канала. Грязь на рассматриваемом узле приводит к повышенной нагрузке, мешающей штоку двигаться. Резистор стоит недорого, но к общей сумме плюсуйте временные и денежные затраты на диагностику.
Поиск источника проблемы при появлении признаков неисправности регулятора холостого хода начинается с “матчасти”. Стабилизирующие ХХ системы бывают трех типов (в скобках указано количество контактов в диагностическом разъеме):
- соленоидный (2);
- роторный (3);
- шаговый (4).
Чаще встречается третий вариант. В него входят четыре обмотки и кольцевой магнит, которые расположены перпендикулярно друг к другу. Вращение ротора провоцируется напряжением на определенных обмотках. Оно передается через червячную передачу, приводя в движение “шторку”. Для проверки электрообмоток нужно измерить сопротивление на первых и вторых двух контактах (используйте мультиметр).
Часто признаки неисправности датчика холостого хода на инжекторе появляются из-за загрязненного воздушного фильтра. Для профилактики подобной проблемы зимой опытные автовладельцы рекомендуют почаще делать “перегазовку”, которая позволит:
- убрать конденсат из выхлопной системы;
- разработать шток.
Для минимизации рисков откажитесь от повторной эксплуатации старого фильтра. Заслонку дросселя и патрубки мойте только спецсредствами (как мы уже упоминали, подойдет чистящее средство для карбюраторов).
Как найти датчик холостого хода при обнаружении признаков неисправности? Мы приведем пример на отечественном авто “Приора”. Под капотом находите и достаете пластиковый кожух двигателя. Найдите глазами дроссельный элемент.
Регулятор или датчик РХХ холостого хода двигателя ЗМЗ-405) – один из главных исполнительных механизмов системы управления двигателем. От его корректной работы зависит стабильность оборотов на холостом ходу, потребление топлива, ситуации с внезапным глушением двигателя.
Регулятор (РХХ-60 или 0280 140 545) установлен на ресивере системы впуска воздуха. Он представляет собой клапан с электроприводом, регулирующий подачу воздуха во впускную систему в обход дроссельной заслонки, что обеспечивает поддержание заданных оборотов холостого хода на различных режимах работы двигателя (пуск, прогрев, торможение двигателем, появление дополнительной нагрузки от навесного оборудования). По сути – это регулятор холостого хода.
При отказе регулятора или неисправности в его цепи блок управления включит лампу сигнализатора КМСУД, а в память запишет соответствующий код неисправности. С неисправным регулятором двигатель на холостом ходу может глохнуть после пуска и работать на повышенных оборотах. Если из-за механических повреждений или загрязнения поворотная заслонка станет заедать, то двигатель будет нестабильно работать на холостом ходу.
Как проверить датчик угловой синхронизации ЗМЗ 405
- При выключенном зажигании нажимаем пружинный фиксатор колодки и разъединяем колодки жгута проводов системы управления двигателем и датчика синхронизации.
- Подсоединяем омметр к выводам «1» и «2» колодки датчика синхронизации
- Измеряем сопротивление обмотки датчика синхронизации, которое должно быть 700-900 Ом.
- Для дальнейшей проверки датчика синхронизации ключом «на 10» отворачиваем болт крепления датчика синхронизации к передней крышке блока цилиндров (для наглядности показано снизу автомобиля Волга ГАЗ 31105)
- Вынимаем датчик синхронизации из отверстия. Отогнув скобу крепления провода датчика, снимаем датчик синхронизации. Подсоединяем к выводам «1» и «2» колодки датчика синхронизации вольтметр.
- Быстро проводим лезвием отвертки возле сердечника датчика синхронизации — если датчик синхронизации исправен, на приборе наблюдаются скачки напряжения. Неисправный датчик синхронизации заменяем. Устанавливаем датчик синхронизации в обратной последовательности.
- После установки датчика синхронизации набором щупов проверяем зазор между торцом его стержня и зубьями диска синхронизации. Зазор должен быть 1-1,5 мм, он задан конструкцией датчика синхронизации и не регулируется.
Да кстати в конце статьи я дам вам ответ где же находится датчик угловой синхронизации ЗМЗ 405?! А находится он под крышкой двигателя рядом с ремнем ГРМ
Проверка датчика синхронизации
Выключаем зажигание и отсоединяем «минусовую» клемму аккумуляторной батареи.
Тонкой отверткой или шилом снимаем пружинный зажим колодки.
Отсоединяем разъем датчика синхронизации.
Подсоединяем омметр к центральному и одному боковому выводу.
Измеряем сопротивление обмотки датчика, которое должно быть в пределах 700—900 Ом.
Для дальнейшей проверки исправности датчика снимаем его с двигателя.
В работоспособности датчика можно убедиться, подсоединив к его выводам вольтметр
Быстро подносим металлический стержень к сердечнику датчика — если он исправен, на приборе наблюдаются скачки напряжения.
Неисправный датчик заменяем.
Снятие датчика синхронизации

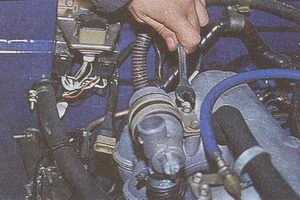

Ключом «на 10» отворачиваем болт крепления датчика к блоку двигателя
Вынимаем датчик из отверстия.
Отогнув хомуты крепления провода датчика, расположенные на впускном коллекторе и блоке цилиндров, вытягиваем провод вместе с разъемом вниз
Устанавливаем датчик в обратной последовательности.
После установки датчика проверяем с помощью набора щупов зазор между его стержнем и зубьями диска синхронизации.
Зазор должен быть в пределах 1—1,5 мм.
Автомобиль заводится и сразу глохнет – причины и решение проблемы
Качественная эксплуатация транспортного средства возможна в том случае, если все технические узлы и агрегаты исправно работают. В ином случае придется изрядно постараться, чтобы получить высокую надежность транспорта и не попасть в неприятную ситуацию. Но неполадки могут поджидать вас весьма неожиданно, а многие поломки развиваются незаметно для водителя, пока не покажут свой эффект на основные узлы машины. Поэтому нужно регулярно ездить на СТО, проводить диагностические работы и выполнять важные регулярные технические процессы. Вы сможете достаточно просто сохранить надежность вашего автомобиля, если выполните все условия его нормальной эксплуатации и своевременного обслуживания. В ином случае автомобиль придется регулярно ремонтировать, а в отместку он будет постоянно показывать свой характер в самые неподходящие моменты.
Одним из вариантов неприятной неполадки станет проявление такой проблем: автомобиль заводится и сразу глохнет. В данном случае машина оказывается нетранспортабельной, приходится пользоваться услугами эвакуатора или другого водителя. Особенно большие сложности возникают с автомобилями современными, в технические узлы и агрегаты которых невозможно заглянуть без профессиональных знаний и навыков. Тем не менее, наиболее часто такой проблемой страдают старые транспортные средства, которые давно пора оформлять на пенсию. Конечно, ни один владелец автомобиля не застрахован от возможных проблем со своим транспортным средством. Поэтому всем необходимо знать, как поступать в данной ситуации, а также распознать, какой узел транспорта виновен в такой ситуации.
Неэффективная работа генератора — двигателю не хватает энергии
Первая причина, которая может привести к постоянному затуханию работы двигателя при определенных нагрузках, — неработающих или плохо функционирующий генератор. Пока аккумулятор в вашем автомобиле вполне качественно работает, вы не заметите никаких негативных эффектов. Но как только батарея немного подсядет, двигателю будет просто не хватать заряда. Поэтому вполне возможно, что двигатель будет просто глохнуть от нехватки электричества для работы системы управления. Главные черты этой неполадки следующие:
Назначение и расшифровка аббревиатуры
Расходомеры, они же волюметры или ДМРВ (не путать с ДМРТ и ДВРМ), расшифровываются как датчики массового расхода воздуха, устанавливаются в автомобилях на дизеле или бензиновых ДВС. Место расположения данного датчика найти несложно, поскольку он контролирует подачу воздуха, то и искать его следует в соответствующей системе, а именно, после воздушного фильтра, на пути к дроссельной заслонке (ДЗ).
Место установки ДМРВ на Газель 405
Подключение устройства осуществляется к блоку управления ДВС. В тех случаях, когда ДМРВ находится в неисправном состоянии или отсутствует, грубый расчет может быть произведен исходя из положения ДЗ. Но при таком способе измерения нельзя обеспечить высокую точность, что незамедлительно приведет к перерасходу топлива. Это еще раз указывает на ключевую роль расходометра при расчете подаваемой через форсунки топливной массы.
Помимо информации с ДМРВ, блок управления также обрабатывает данные, поступающие со следующих устройств: ДРВ (датчик распределительного вала), ДД (измеритель детонации), ДЗ, датчик температуры системы охлаждения, измеритель кислотности (лямбда зонд) и т.д.
Проверка и замена регулятора холостого хода ЗМЗ-406
На двигателе ЗМЗ-4062 нет привычной, как в карбюраторе, системы холостого хода. Функцию каналов и жиклера холостого хода выполняет микропроцессорный блок управления с помощью форсунок топливоподачи и регулятора добавочного воздуха.
Регулятор (РХХ-60 или 0280 140 545) установлен на ресивере системы впуска воздуха.
Он представляет собой клапан с электроприводом, регулирующий подачу воздуха во впускную систему в обход дроссельной заслонки, что обеспечивает поддержание заданных оборотов холостого хода на различных режимах работы двигателя (пуск, прогрев, торможение двигателем, появление дополнительной нагрузки от навесного оборудования).
По сути – это регулятор холостого хода.
При отказе регулятора или неисправности в его цепи блок управления включит лампу сигнализатора КМСУД, а в память запишет соответствующий код неисправности.
С неисправным регулятором двигатель на холостом ходу может глохнуть после пуска и работать на повышенных оборотах.
Если из-за механических повреждений или загрязнения поворотная заслонка станет заедать, то двигатель будет нестабильно работать на холостом ходу.
Проверка регулятора добавочного воздуха
Выключаем зажигание и снимаем минусовую клемму с аккумуляторной батареи.
Шилом или тонкой отверткой отщелкиваем зажим колодки и отсоединяем разъем регулятора.
Омметром измеряем, сопротивление двух обмоток регулятора, для чего подсоединяем один щуп прибора к центральному выводу, а другой – поочередно к крайним.
У исправного регулятора сопротивление каждой обмотки должно находиться в пределах 10–14 Ом.
Сняв регулятор с двигателя, надеваем на центральный вывод обрезок полихлорвиниловой трубки и вставляем в нее конец оголенного провода.
Соединяем центральный вывод с плюсом аккумуляторной батареи, минус – поочередно с крайними.
В одном случае заслонка должна полностью открыться, в другом – закрыться
Если этого не происходит, слегка потрясите регулятор, чтобы убедиться, что заслонка не заедает.
Неисправный регулятор заменяем.
Снятие регулятора добавочного воздуха

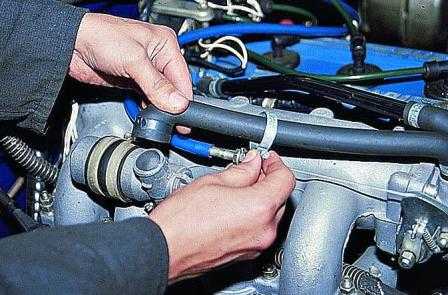

Отверткой ослабляем хомут
Снимаем шланг подвода воздуха.
Отверткой ослабляем хомут нижнего шланга.

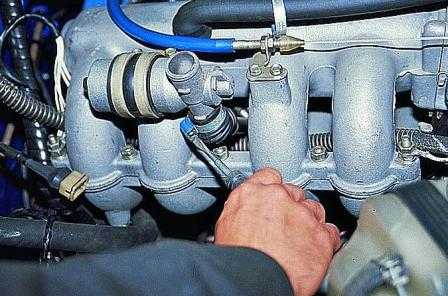

Ключом на 10 отворачиваем два болта крепления регулятора к ресиверу впускной системы.

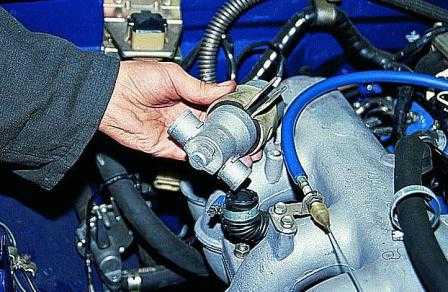

Снимаем регулятор в сборе с кронштейном, вынув нижний патрубок регулятора из шланга
Снимаем с регулятора стальной хомут и резиновую трубку.
Устанавливаем регулятор в обратной последовательности
При монтаже ориентируемся по диаметру патрубков регулятора – подводящий больше и должен располагаться сверху
Подготовка к проверке инжектора
Перед началом проверки инжектора необходимо убедиться, что автомобиль находится в безопасном состоянии. Выключите двигатель, выньте ключ из замка зажигания и отсоедините провод от аккумулятора, чтобы предотвратить случайное запускание двигателя.
Поднимите капот и обратите внимание на состояние инжектора. Проверьте, нет ли видимых повреждений, трещин или утечек топлива
При необходимости, замените инжектор или устраните обнаруженные дефекты.

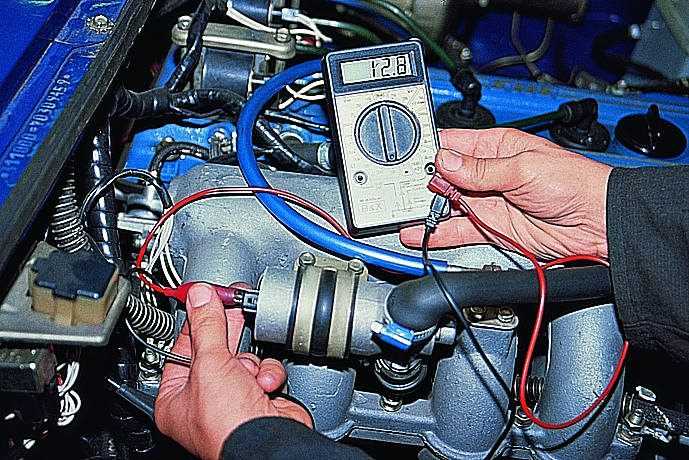

После этого подготовьте мультиметр для проверки инжектора. Установите мультиметр в режим измерения сопротивления (Ом). Проверьте, что мультиметр работает исправно и имеет заряженные батареи.
Также убедитесь, что у вас есть схема подключения инжектора и информация о значениях сопротивления. Эти данные могут быть указаны в руководстве по эксплуатации автомобиля или получены у производителя.
Готовьте все необходимые инструменты и материалы, такие как перчатки, электроконтактный очиститель, а также дополнительные провода или гнезда, если они потребуются для подключения мультиметра.
Достоинства и недостатки инжекторных силовых агрегатов
ЗМЗ 406 двигатель инжектор заметно превосходит карбюраторный аналог по надежности, экономичности и мощности. Одним из основных положительных качеств инжекторов можно отметить отсутствие необходимости производить обязательные регулировки мотора. Система питания здесь не подвержена засорениям, жиклеры отсутствуют, топливо в точном количестве поступает непосредственно в цилиндры.
Основным недостатком двигателей инжекторного вида является отсутствие возможности самостоятельного восстановления рабочего режима. Судя по многочисленным отзывам, при возникновении поломок мотора в пути водитель не сможет отремонтировать его своими руками.
Это связано с тем, что функционирование всех систем силовых агрегатов инжекторного типа ведется под полным контролем электроники. Выход из строя хотя бы одного электронного датчика приведет к изменениям рабочих характеристик всего двигателя внутреннего сгорания.
Советы для автомобилистов
Прежде чем ответить на вопрос, почему двигатель автомобиля Газель не работает на холостом ходу нужно знать марку этого двигателя. Ведь в настоящее время, хотя и не так много, но ещё эксплуатируются Газели с карбюраторным двигателем ЗМЗ-402 и ЗМЗ-406, а также с инжекторными двигателями ЗМЗ-405, Chrysler 2,4L. Кроме этого, на части автомобилей Газель стоят Уфимские инжекторные двигатели УМЗ-421, которые уже с завода предназначены для работы как на бензине (впрыск), так и на газу (пропан). Ставят на эти автомобили и дизельные двигатели ГАЗ-560 (Штайер) и Cummins ISF 2,8s 129T. Плюс ко всему, многие владельцы Газелей с карбюраторными и инжекторными двигателями ЗМЗ, самостоятельно переоборудуют систему питания на газ, делая при этом ещё и пере прошивку электронного блока управления.
Если глохнет на холостых оборотах 402 или 406 двигатель, то это чаще всего происходит из-за засорения в карбюраторе системы холостого хода. Поэтому водителю придётся снять воздушный фильтр и верхнюю часть карбюратора, а затем продуть каналы сжатым воздухом. Если это не помогло то, произвести регулировку холостого хода при помощи двух регулировочных винтов, воздействующих на дроссельную заслонку и величину открытия канала холостого хода. Второй проблемой работы этих карбюраторных двигателей на холостом ходу является посторонний подсос воздуха, который сильно обедняет горючую смесь. В частности на 402-х двигателях часто пробивает прокладку на впускном коллекторе, что и приводит к прекращению работы на холостом ходу.
На инжекторных двигателях Газелей, поиск проблем с холостым ходом начинают с самодиагностики систем управления. Если есть соответствующие ошибки, то водителю придётся иметь дело с дроссельной заслонки и регулятора холостого хода. Первым делом их снимают с двигателя и аккуратно промывают специально предназначенными для этого жидкостями. Если очистка регулятора холостого хода не помогла, тогда придётся проверять целостность датчика положения дроссельной заслонки. Кроме этого влиять на холостой ход может неустойчивая работа ЭБУ в связи с высоковольтными помехами системы зажигания и кратковременное отключение реле электрического бензонасоса. Также двигатель будет глохнуть на холостых оборотах при подсосе воздуха за дроссельным узлом.
На автомобилях Газель с установленным на двигатель газовым оборудованием проблемы с холостым ходом решаются в основном путём соответствующей регулировки сечения канала холостого хода на редукторе испарителя. Делается это на прогретом двигателе, а сам прогрев осуществляют запуском двигателя на бензине. Перечень действий по регулировке холостого хода будет зависеть от марки установленного газового оборудования.
Неисправности карбюратора
Так выглядит карбюратор солекс 21073 для Газели
Неисправности происходили следующие:
Засорение жиклеров
Причем (следует обратить внимание), засорялись в первую очередь не топливные жиклеры главной дозирующей системы, как все обычно предполагали, а каналы холостого хода под регулировочными винтами. Интересно – засоряется ХХ, а не работает двигатель нормально на средних оборотах, и при этом идет большой расход топлива;
Рвется мембрана ускорительного насоса, или забивается носик ускорителя
Насос-ускоритель перестает работать. Как результат, при резком газе возникает провал;
Мембрана ускорительного насоса для карбюратора Солекс
