Паз 3205, 32053, 32054, 4234

ПАЗ 3205, 32053, 32054, 4234 — предохранители, реле и электросхема

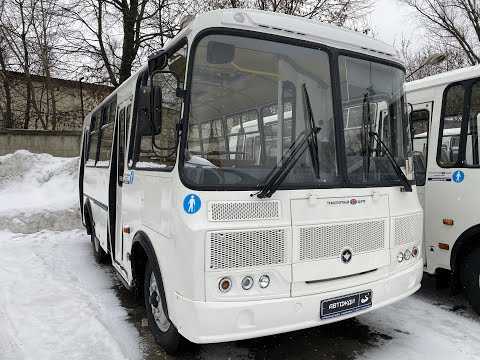

Паз 3205 — базовый автобус малого класса, выпускаемый с 1989 года по настоящее время с дизельными и бензиновыми двигателями в различных модификациях и рестайлинговых версиях, таких как Паз 32053, Паз 32054 и Паз 4234. В данной статье мы познакомим с описанием предохранителей и реле Groove с блок-схемами и их расположением. В завершение предлагаем скачать электрические схемы слота электрооборудования 32053.

ОСВЕЩЕНИЕ И СИГНАЛИЗАЦИЯ АВТОБУС ПАЗ-32053

Предохранители автобусные ПАЗ-32053

Все цепи потребления шины защищены предохранителями. В автобусе применено 5 блоков предохранителей: 1 блок предохранителей «силовой» БПР-5-4, расположенный в правом боковом аккумуляторном ящике, 3 блока БПР13 и 1 блок БПР2.02, расположенный возле рулевой колонки.

I — от 1FU1 до 1FU13; II — от 2FU1 до 2FU13; III — от 3FU1 до 3FU13; IV — БПР2.02 (40А, 60А) Внимание! Не заменяйте неисправные предохранители предохранителями большей мощности. Используемые обозначения:

«+15» — цепь после поворота ключа в замке зажигания в положение I;

«+15» — цепь после поворота ключа в замке зажигания в положение I;

«+30» — замыкание после включения дистанционного выключателя аккумуляторной батареи;

«+50» — цепь после поворота ключа в замке зажигания в положение II;

«+аккумулятор» — цепь после отключения выносного выключателя аккумулятора.

Рабочий стол. Назначение предохранителей

Нить	Номинал предохранителя, А	Предохранитель Назначение
1FU1	— бронирование
1FU2	+ батарея	десять	— аварийный выключатель (кл. «S»); — электронный спидометр (+ аккумулятор)
1FU3	+30(60)	десять	— дверной привод; — дисплей водителя, поворотное реле, аварийное открывание дверей, аварийный выключатель (кл. «I», «V») / выключатель аккумуляторной батареи
1FU4	+15	десять	— сушилка;
1FU5	+15	десять	— выключатель системы зажигания; — отключить возбуждение генератора
1FU7	+15	десять	— контрольные лампы;
1FU8	+30(40)	десять	— выключатель отопителя водителя
1FU9	+30(40)	десять	— реле противотуманных фар
1FU10	+30(40)	десять	— индикатор напряжения
1FU11	+30(40)	пятнадцать	— реле звукового сигнала
1FU12	+58	десять	— габаритные огни (передние, задние, габаритные огни и потолочные фонари) с правой стороны кузова
1FU13	+58	десять	— габаритные огни (передние, задние, габаритные и потолочные) с левой стороны кузова; — лампы подсветки выключателя приборов
2FU1	— бронирование
2ФУ2	+30(40)	десять	— выключатель панели освещения в правой части комнаты
2FU3	+30(40)	десять
2ФУ4	+30(40)	пятнадцать	— реле сигнала торможения, центральный выключатель света
2FU5	+30(40)	десять
2FU6	+30(60)	пятнадцать	— выключатель электродвигателя обогревателя ветрового стекла
2FU7	+30(60)	пятнадцать	— выключатель правого салона отопителя
2FU8	+30(60)	пятнадцать	— Реле выключения освещения с левой стороны кабины;
2FU9	+ батарея	пятнадцать	— питание левого дворника
2FU10	+56	десять	— левая фара дальнего света
2FU11	+56	десять	— правая фара дальнего света; — контрольная лампа дальнего света
2FU12	+56	десять	— левый ближний свет
2FU13	+56	десять	— правый ближний свет
3FU1	— бронирование
3FU2	+15	десять	— ограничитель скорости (для ПАЗ-32053-70)
3FU3	+30(40)	пятнадцать	— реле ближнего/дальнего света
3FU4	+30(40)	пятнадцать	— левый выключатель отопителя салона
3FU5	+30(40)	десять
3FU6	+30(40)	десять
3FU7	+30(40)	десять	— противотуманные фары
3FU8	+15	десять	-SAS-система
3FU9	+15	десять	— акустический комплекс
3FU10	+30(40)	десять	— бронирование
3FU11	+30(40)	десять	— бронирование
3FU12	+30(40)	десять	— бронирование
3FU13	+50	десять	— двигатель-ЭБУ

Вид наказания за установку LED

Для определения размера ответственности автовладельца за данное нарушение, нужно изучить административный кодекс в части статьи 12.5. В ней установлена норма, которая предполагает применение светодиодов, как нарушение Правил дорожного движения, а именно пункта 3.1.

Читая статью 12.5 КоАП, некоторые водители думают, что подобные действия приводят к нарушению статьи 1 ПДД. В ней не допускается эксплуатация автомобиля, а штрафные санкции за это нарушение установлена сумма 500 рублей, или в виде предупреждения.

Но в то же время, в третьей части данной статьи указывается о некоторых случаях установки ламп, которые не удовлетворяют нормам допуска авто к эксплуатации. В этом случае наказание более строгое – лишение водительского удостоверения на срок от полугода до 1 года. Но практически статья применяется за невыполнение режима работы и цвета лампочек.

Предлагаем вам также ознакомиться с полной таблицей штрафов ГИБДД на 2020 год >>

ИНТЕРЬЕР

Простор – одно из сильных мест этого внедорожника. Пространство еще больше подчеркивается за счет кожаной отделки сидений цвета «жженый сахар» ( в премиум-комплектации). Немалое количество деталей в салоне сделано вручную, что привносит особый шарм и уют.

Руками мастеров

То, что делается вручную – делается от всего сердца и с вниманием к деталям. Дизайнеры Cadillac Escalade убеждены в этом лично

Автоматический подогрев сидений

За окном дождь или мороз – а внутри тепло, как дома. Сиденья первых двух рядов в Эскалейд оборудованы автоматическим подогревом и вентиляцией. Так что любая непогода вне салона превращается в успокаивающий пейзаж.

Третий рядс электроприводом

Если нужно быстро освободить дополнительное пространство для багажника, водитель сможет сделать это одним нажатием переключателя. Оба задних ряда сидений складываются и превращаются в ровную поверхность с защитным покрытием. Убрав всего один задний ряд, вы получаете багажник объемом 2172 литра, тогда как полное складывание пассажирской площади за первым рядом приведет к расширению до 3424 литров – достаточно места для переезда или путешествия с палаткой, не так ли?

Блоки предохранителей

Находятся под панелью приборов.

p, blockquote 15,1,0,0,0 —>

Вариант 1

Характерен для более старых моделей и состоит из 2 отделов

p, blockquote 16,0,0,0,0 —>

Схема

p, blockquote 17,0,0,0,0 —>

p, blockquote 18,0,0,0,0 —>

Назначение

p, blockquote 19,0,0,0,0 —>

Левый блок

p, blockquote 20,0,0,0,0 —>

1FU1	8А Выключатель управления приводом пассажирских дверей. Питание системы сигнализации указателями поворотов и сигнализации дверей
1FU2	8А Питание выключателя плафона водителя, аварийного выключателя
1FU3	16А Питание приборов, блока АБС, система зажигания
1FU4	8А Питание контрольных ламп, выключателя фонарей заднего хода
1FU5	8А Питание левого стеклоочистителя
1FU6	8А Питание циркуляционного насоса
1FU7	8А Питание выключателя стекло омывателя, комбинации приборов и вольтметра
1FU8	16А Питание противотуманных фонарей
1FU9	8А Питание габаритных фонарей правой стороны
1FU10	8А Питание габаритных фонарей левой стороны

Правый блок

p, blockquote 21,0,0,0,0 —>

2FU1	16А Питание реле звуковых сигналов, осушителя воздуха
2FU2	16А Питание выключателя обдува ветрового стекла
2FU3	16А Питание выключателя плафонов салона, подкапотной лампы и розетки
2FU4	8А Питание выключателя плафонов салона правой стороны
2FU5	8А Питание фары левой «Дальний свет»
2FU6	8А Питание фары правой «Дальний свет» Питание контрольной лампы «Дальний свет»
2FU7	8А Питание фары левой «Ближний свет», выключателя задних противотуманных фонарей
2FU8	8А Питание фары правой «Ближний свет»
2FU9	8А Питание правого стеклоочистителя, фонари стоп-сигнала
2FU10	8А Запасной

Вариант 2

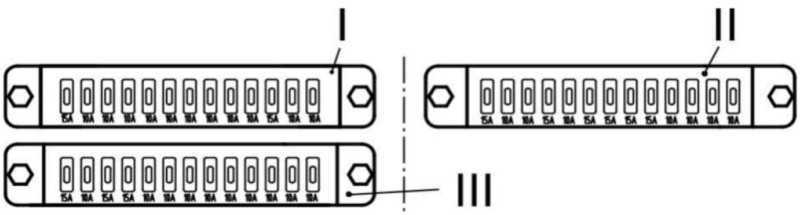

Состоит из 3 отделов (плат предохранителей).

p, blockquote 22,0,0,1,0 —>

Схема

p, blockquote 23,0,0,0,0 —>

p, blockquote 24,0,0,0,0 —>

I – с 1FU1 по 1FU13; II — с 2FU1 по 2FU13; III — с 3FU1 по 3FU13

p, blockquote 25,0,0,0,0 —>

Обозначение

p, blockquote 26,0,0,0,0 —>

1FU1	Резерв
1FU2	10А Управление дверями салона с места водителя; Спидометр электронный
1FU3	10А Реле поворотов; Аварийная сигнализация
1FU4	10А Осушитель воздуха; Спидометр электронный
1FU5	10А Электромагнитный клапан останова, Зажигание
1FU6	10А Обмотка реле возбуждения генератора; Лампа контрольная генераторной установки; Комбинация приборов и тахометр; АБС тормозов
1FU7	10А Лампы контрольные; Фонари заднего хода; Управление блоком свечей накаливания
1FU8	10А Управление подогревателем жидкостным
1FU9	10А Циркуляционный насос, Противотуманные фонари
1FU10	10А Стеклоомыватель; Указатель напряжения
1FU11	15А Сигналы звуковые
1FU12	10А Фонари габаритные правые; Плафоны освещения двери
1FU13	10А Фонари габаритные левые; Лампы подсветки приборов
2FU1	Резерв
2FU2	10А Плафоны освещения правой стороны салона
2FU3	10А Стеклоочиститель левый
2FU4	15А Стеклоочиститель правый; Фонари сигналов торможения, Переключатель света
2FU5	10А Электродвигатель обдува бокового стекла
2FU6	15А Электродвигатель обдува ветрового стекла
2FU7	15А Электродвигатель отопителя места водителя; Циркуляционный насос дополнительный (для ПАЗ-32053-07)
2FU8	15А Электродвигатель отопителя левой стороны №1; Электродвигатель отопителя левой стороны №2
2FU9	15А Фонари задние противотуманные; Электродвигатель отопителя правой стороны №1; Электродвигатель отопителя правой стороны №2, питание блока управления стеклоочистителями и стеклоомывателем
2FU10	10А Фара головная левая дальнего света
2FU11	10А Фара головная правая дальнего света; Лампа контрольная «Дальний свет»
2FU12	10А Фара головная левая ближнего света
2FU13	10А Фара головная правая ближнего света
3FU1	Резерв
3FU2	10А Устройство ограничения скорости (для ПАЗ-32053-77)
3FU3	15А Питание света фар, реле ближний свет фар / дальний свет фар
3FU4	15А Плафоны освещения левой стороны салона. Розетка переносной лампы. Плафон мотоотсека
3FU5	10А Электродвигатели принудительной вентиляции, питание обогрева зеркал заднего вида (для ПАЗ-32053-70)
3FU6	10А Электродвигатель вентилятора водителя, розетка на панели приборов, питание системы внутреннего и наружного оповещения (для ПАЗ-32053-70)
3FU7	10А Фары противотуманные
3FU8	10А Обогрев зеркал заднего вида
3FU9	10А Питание транспортного говорящего устройства; Питание магнитолы, разъём для подключения дополнительного оборудования
3FU10	10А Резерв
3FU11	10А Привод двери. Экстренное открывание дверей
3FU12	10А Резерв
3FU13	10А ЭБУ двигателя, реле стартера

Блок БПР 2.02

Отдельный блок из 2х плавких элементов может быть расположен около рулевой колонки.

p, blockquote 27,0,0,0,0 —>

p, blockquote 28,0,0,0,0 —>

Расположение предохранителей в двигателе

На паз 32053 предохранители расположены в двигателе и служат для защиты электрических цепей от перегрузки. Расположение предохранителей в двигателе может незначительно отличаться в зависимости от конкретной модели и года выпуска автомобиля.

Обычно предохранители находятся на специальных площадках, прикрепленных к корпусу двигателя. Они могут быть обозначены соответствующей маркировкой, указывающей на электрическую цепь, защищаемую данным предохранителем.

Чтобы найти и заменить предохранитель в двигателе, необходимо выполнить следующие действия:

1. Выключите двигатель. Перед началом работы с предохранителями всегда необходимо выключить двигатель и остудить его.
2. Найдите крышку предохранителей. Крышка предохранителей расположена на корпусе двигателя и может быть изготовлена из пластика или металла.
3. Откройте крышку предохранителей. Для этого необходимо аккуратно отвернуть крышку в соответствии с направлением, указанным на ней.
4. Определите положение нужного предохранителя. Как правило, предохранители в двигателе располагаются рядами или в форме сетки. Найдите нужный предохранитель по его номеру или по маркировке на крышке.
5. Выньте старый предохранитель. Аккуратно выньте предохранитель из держателя без повреждения смежных предохранителей или электрической цепи.
6. Установите новый предохранитель. Вставьте новый предохранитель в держатель так, чтобы он надежно фиксировался и обеспечивал полный контакт с контактами.
7. Закройте крышку предохранителей. Убедитесь, что крышка предохранителей надежно закрыта и зафиксирована.

Правильное выполнение этих действий поможет вам безопасно и быстро заменить предохранитель в двигателе паз 32053.

Местоположение предохранителей

На автобусе ПАЗ 32053 предохранители находятся в различных местах, их расположение зависит от конкретных систем и устройств, к которым они относятся.

Местоположение основных предохранителей:

1. Предохранители основных систем автобуса, таких как система питания и освещение, находятся в панели предохранителей, которая обычно расположена на щите приборов в салоне автобуса

Чтобы найти эту панель, обратите внимание на надписи «Предохранители» или иконку соответствующую панели

2. Некоторые предохранители, относящиеся к электрическим системам, могут также находиться под капотом автобуса, в близи аккумулятора и других узлов электрооборудования.

Местоположение дополнительных предохранителей:

1. Дополнительные предохранители, которые отвечают за работу дополнительных электрических систем автобуса, таких как автомобильные радио, системы навигации или устройства безопасности, такие как система пожаротушения, могут находиться в отдельной панели предохранителей, специально предназначенной для этих систем. В зависимости от конкретной модели автобуса, эта панель может быть расположена в салоне автобуса или под капотом.

2. Некоторые системы, такие как система кондиционирования или система отопления, могут иметь собственные предохранители, которые находятся в близи соответствующих устройств в автобусе.

Важно помнить, что местоположение предохранителей может незначительно отличаться в зависимости от конкретной модели и конфигурации автобуса ПАЗ 32053. Рекомендуется обратиться к руководству по эксплуатации или обратиться к профессионалам для получения более точной информации о местонахождении предохранителей на вашем автобусе

Важные моменты при замене предохранителей

При замене предохранителей необходимо соблюдать следующие важные моменты:

Момент
Важность
Выключить зажигание
Перед заменой предохранителей необходимо убедиться, что зажигание автомобиля выключено. Это предотвратит возможные короткое замыкание и повреждение электрической системы.
Использовать правильные предохранители
При замене предохранителей необходимо использовать предохранители с такими же параметрами, как у оригинальных

Неправильные предохранители могут привести к неисправности электрической системы или создать опасность возникновения пожара.
Проверить целостность предохранителей
Перед установкой новых предохранителей необходимо проверить целостность существующих. Если предохранитель имеет повреждения или признаки перегрева, он должен быть заменен немедленно.
Правильно установить предохранители
При установке предохранителей необходимо правильно вставить их в соответствующие отверстия. Предохранители должны плотно сидеть в отверстиях и не должны быть возможности для свободного перемещения.
Проверить работоспособность после замены
После замены предохранителей необходимо проверить работоспособность электрической системы автомобиля. Для этого рекомендуется включить зажигание и проверить работу всех осветительных и электрических устройств.

Соблюдение указанных важных моментов при замене предохранителей на паз 32053 поможет избежать непредвиденных ситуаций и обеспечит безопасность работы электрической системы автомобиля.

Как найти и проверить предохранители на паз 32053

Расположение предохранителей на паз 32053 может немного отличаться в зависимости от конкретной модели грузовика и его года выпуска, но обычно они располагаются в двух основных местах: под приборной панелью и в моторном отсеке.

Для доступа к предохранителям под приборной панелью необходимо сначала открыть дверь водителя и обнаружить пластиковую крышку, за которой они находятся. Крышка предохранителей может быть защелкнута, поэтому ее можно легко открыть, используя отвертку или палец.

После открытия крышки предохранителей вы увидите таблицу с названиями предохранителей и их рейтингами ампер. Проверьте каждый предохранитель, осмотрев его и убедившись, что проволочный элемент внутри не разорван. Если предохранитель поврежден, замените его на новый с таким же рейтингом ампер.

Чтобы найти предохранители в моторном отсеке, поищите крышку с надписью «предохранители» или с изображением предохранителя. Крышка может быть закреплена на месте на клипсах или винтах. Откройте крышку и осмотрите каждый предохранитель, замените поврежденный предохранитель при необходимости.

Проверка предохранителей на паз 32053 рекомендуется регулярно, особенно если возникли проблемы с электрическими компонентами автомобиля. Помните, что предохранители — это важная часть электрической системы паза 32053 и помогают предотвратить возгорание или повреждение компонентов при перенапряжении или коротком замыкании.

Наконец, после проверки предохранителей обязательно закройте крышки, чтобы обеспечить их надежную фиксацию и защиту от пыли и влаги. Если у вас возникли сложности при обнаружении или замене предохранителей, рекомендуется обратиться к руководству по эксплуатации автомобиля или к авторизованному сервисному центру для получения помощи.

📺 Видео 🌟

Автобус ПАЗ 32053 Дизель Ремонт стеклоочистителяСкачать

Переделка кулисы ПазикаСкачать

Не закрывается дверь с выдвижной подножкой ПАЗ- инжектор.Скачать

автобус Паз.Проблема с дверямиСкачать

ОБЗОР нового автобуса ПАЗ 2022 г.в.Скачать

паз.неработающий дворник водительская сторонаСкачать

Автобус ПАЗ. Не хочет заводиться с утра .Скачать

Регулеровка дверей, автобуса Паз 32054! На открытие и закрытие дверейСкачать

где искать включение массы паз автобусСкачать

Вот почему Пазик…топовый #обзоравто #автобусыСкачать

Школьный автобус ПАЗ 32053-70, очередной сюрприз от Паза,исчез свет и стеклоочиститель встал.Скачать

Подводим тормоза на паз 32053.Скачать

Пазик не едет в горку. Причина. +доработкиСкачать

Тюнинг своими руками.ПАЗ 32054. (детям не смотреть, маты)Скачать

Не горят стоп сигналы на пазике.Скачать

регулировка колодок паз 3204Скачать

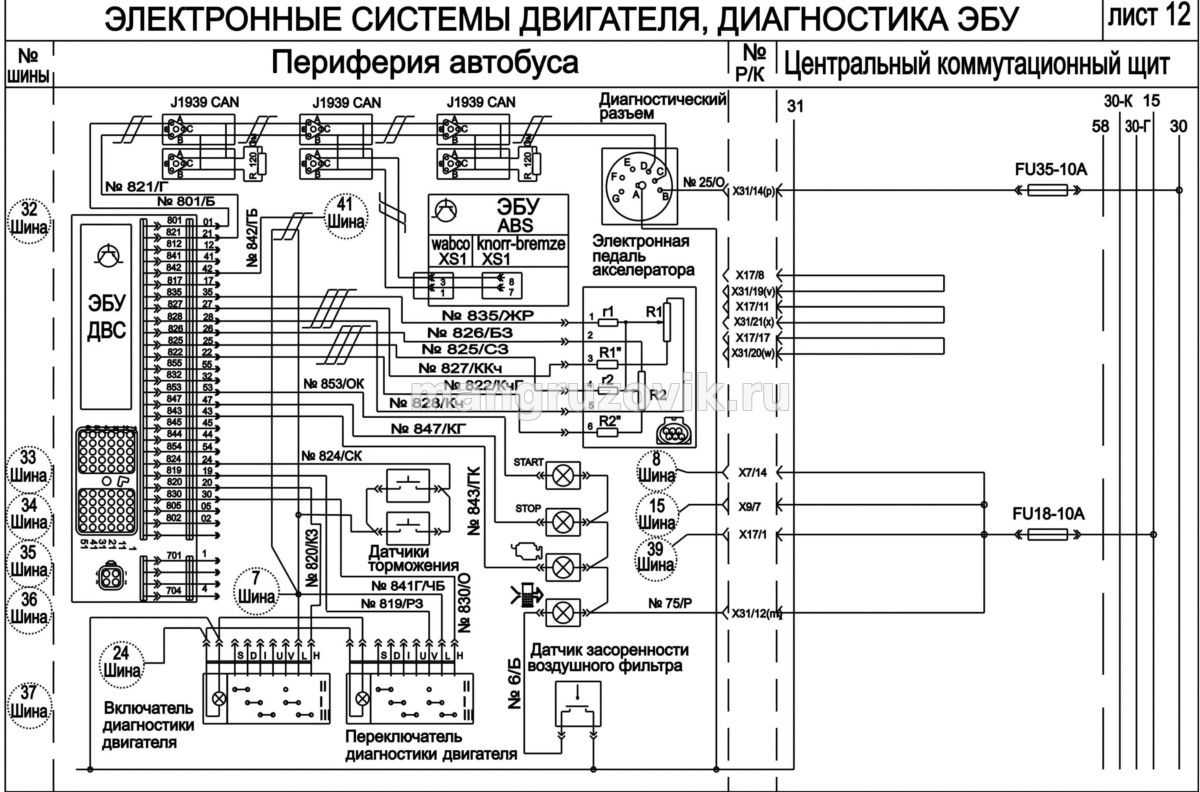

Схема ПАЗ 32053

   Автобусы пассажирские ПАЗ-32053 (однодверные) и ПАЗ-32054 (двухдверные) — с мостами Рязанского завода автомобильных агрегатов и пневматической тормозной системой. В 2002 году автобусы ПАЗ-32053/32054 были оснащены АБС, а кроме мостов РЗАА — мостами Канашского автоагрегатного завода. Модели ПАЗ-32053 и ПАЗ-32054 вытеснили с автобусного рынка ПАЗ-3205 и ПАЗ-32051. В 2002 году произошли изменения во внешнем виде автобусов. Задняя запасная дверь автобусов ПАЗ-3205 и ПАЗ-32053, ранее находившаяся на уровне пола автобуса, увеличена до уровня дорожного просвета, а размеры окна аварийной двери уменьшены. Чтобы увеличить диаграмму — нажмите на изображение. Также советуем прочитать описание автобуса малого класса ПАЗ 32054.

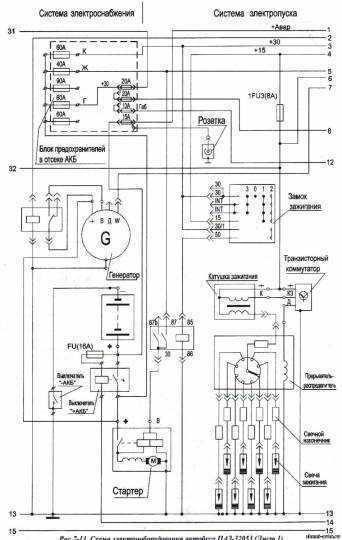

Электросхема автобуса ПАЗ-32053 — источник питания

Схема стеклоочистителя и микроклимат

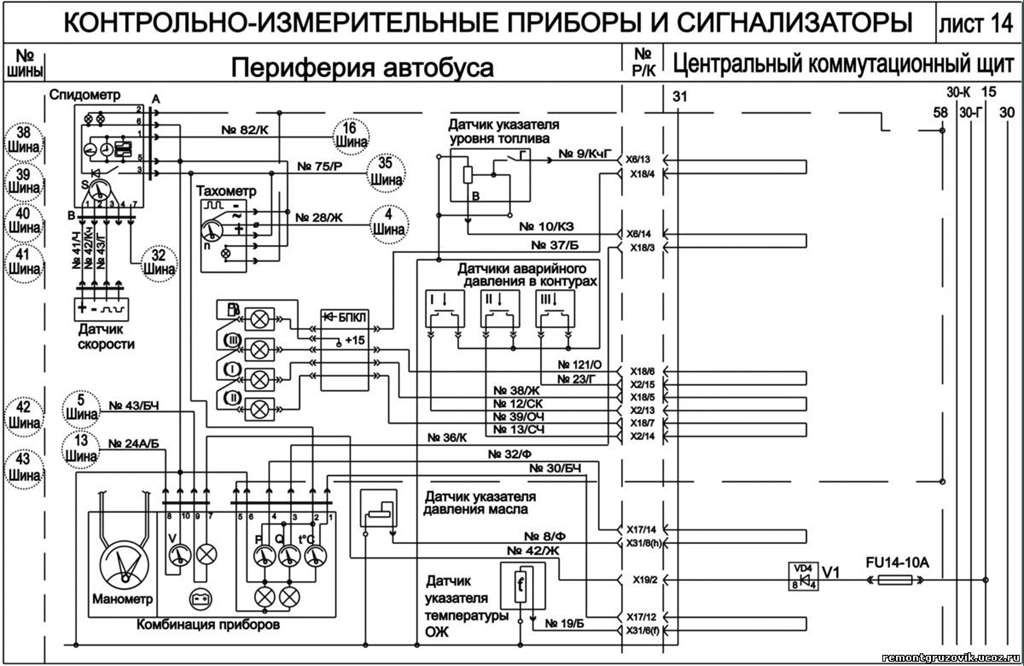

Система контрольно-измерительных приборов для автобусов

Схема блока управления дверью ПАЗ

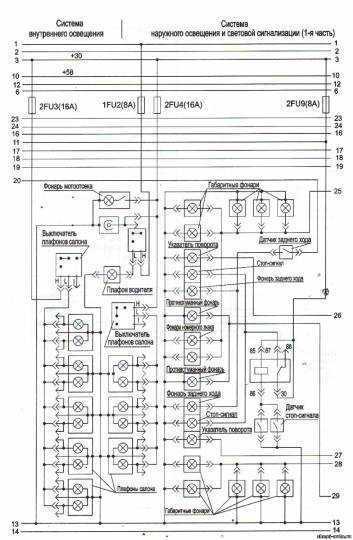

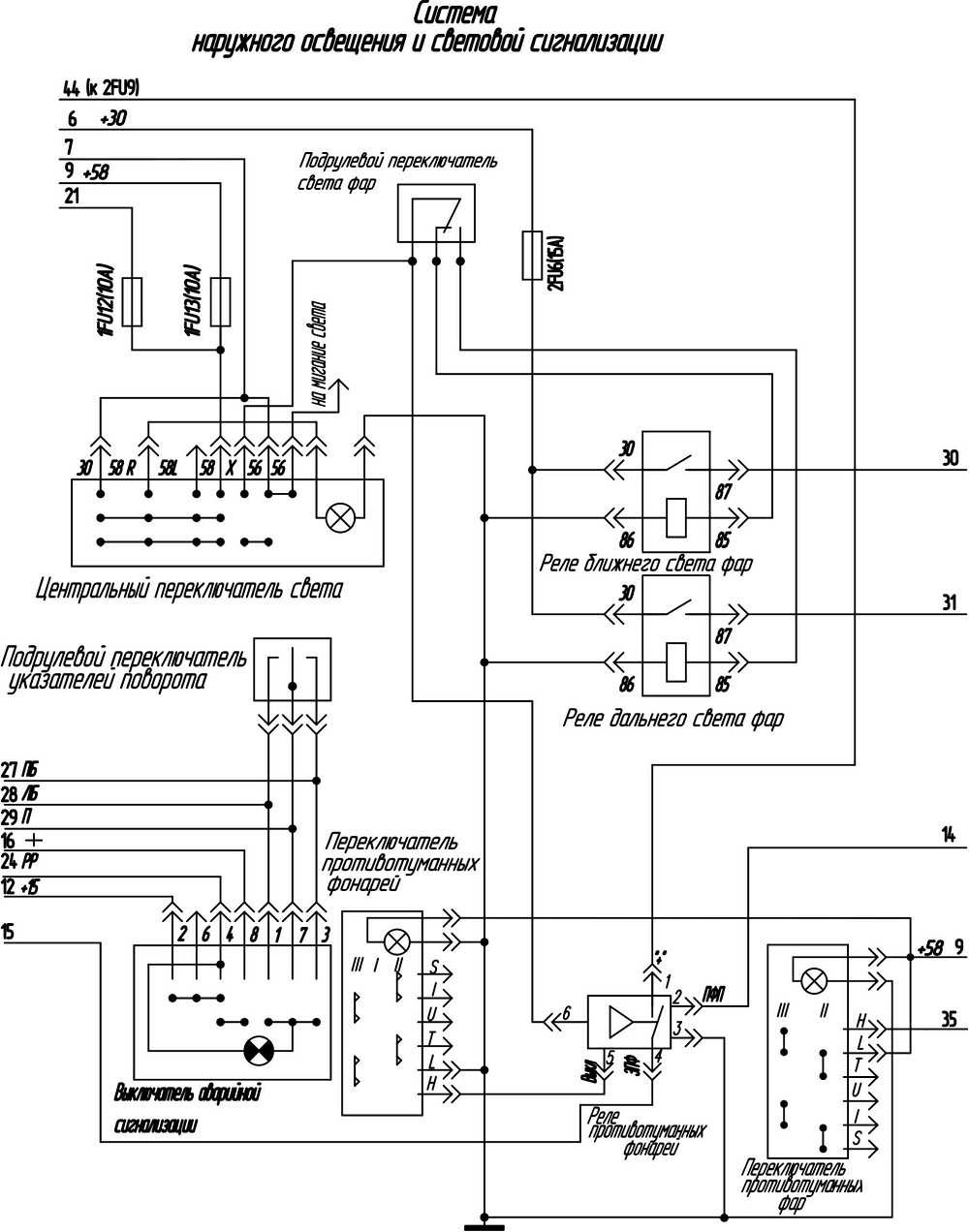

Схема внутреннего и внешнего освещения автобуса

Электронная схема охранно-звукового сигнала ПАЗ-32053

Экономия топлива Новая разработка: магнитная насадка, которая снижает расход бензина или дизельного топлива в автомобиле.

truck-shemi.com

Можно ли ставить в задние фонари светодиоды

Согласно всем нормам и законам, ставить такие лампочки в задние фонари нельзя. Светодиоды запрещено устанавливать в том случае, если завод-изготовитель не заложил в конструкцию автомобиля возможность их применения. Такие же требования относятся к дальнему и ближнему свету фар, если марка ламп не соответствует рекомендуемой заводской маркировке.

В обзоре рассмотрим следующие фонари задней оптики автомобилей:

1. Габаритные огни с установленными лампами типа LED.
2. Противотуманный фонарь.
3. Сигнал тормоза.
4. Подсветка номерного знака.

Учитывая нормативные акты по допуску автомобилей к дорожному движению, фонари, фары и другую оптику можно разделить на следующие типы:

1. С ксеноновыми лампами.
2. С лампочками накаливания.
3. Противотуманные фонари.

Соответствие вида ламп световой оптике установлено в требованиях Техрегламента. На 2021 год в этом документе фигурируют следующие типы лампочек накаливания:

1. DC, DR, DCR – ксеноновые источники.
2. HC, HR, HCR – галогеновые лампы.
3. F3, B – противотуманные.

Ознакомившись с Техническим регламентом, можно понять, что маркировка относится к 4-м видам фар и фонарей. Но о светодиодных элементах в регламенте ничего не сказано. В чем причина? Ответ простой: LED-лампы не утверждены регламентом, так как они не предусмотрены для установки в конструкцию автомобиля и других транспортных средств. Применять их нельзя, так как они не соответствуют типу фонарей.

Заводские специалисты часто закладывают установку светодиодных ламп на конвейере только для машин бизнесментов. В этом случае не важен параметр яркости лампочек. Основное значение имеет соответствие типа фонаря или фары виду лампы.

Электросхема предохранителей и реле в ПАЗ-3205, 32053, 32054, 4234

Графическое изображение перемычек для автобуса ПАЗ-32054 выполнено в черно-белом варианте. Схема включает плавкие элементы для защиты потребителей и тормозную пневматическую систему с АБС. Высокопольный ПАЗ-4234 удлиненной версии на 1 окно оборудован вставками, отмеченными на схеме:

Все потребители находятся под защитой предохранителей, указанных на чертеже:

В моторном отсеке

В подкапотном пространстве расположен бокс с 10 элементами.

Расшифровка коммутационных выключателей:

Реле в моторном отсеке.

Диапазон электропитания реле от 8 до 16 В. Сопротивление обмотки, указанное на чертеже, не превышает 80±10 ОМ. На корпусе выключателя отмечен значок диода. Выводы коммутационных устройств пронумерованы цифрами «86», «85».

В пассажирском салоне

Обозначение перемычек, находящихся в отсеке под приборной панелью, указано на схеме:

Блок в салоне вариант 1.

Для базовой модели ПАЗ-3205 предназначена 1-я версия. Она включает 2 участка. В левом секторе находятся вставки на позициях 1 FU1–1 FU10.

Правая секция укомплектована перемычками 2F1 и 2F10.

Во 2-м варианте представлены 3 платы предохранителей:

Блок в салоне вариант 2.

На схеме отдельного модуля вблизи рулевого колеса указаны данные о 2 элементах.

Обозначение с номерами и расшифровка схемы

Электрические цепи в высокопольном автобусе оборудованы защитными вставками.

Силовые перемычки БПР–4 представлены на схеме:

Вставки находятся на позициях №1–9.

Расшифровка коммутационных устройств:

• F1 (желтый) – габаритный свет;
• № 2–6 (красный, белый, голубой, розовый, коричневый) – АБС, отопитель, фары, замок зажигания.
• F7– F9 (белый, фиолетовый) – аварийное отключение, ящик АКБ.

Распиновка левого установочного модуля указана на схеме:

Распиновка силового блока.

Защитные элементы находятся на позициях 1 FU1–1 FU10. Правый блок прерывателей тока включает перемычки 2 FU1–2 FU10. Воздушный баллон находится под защитой вставки 2 FU7. Все предохранители имеют напряжение 12 вольт.

Дополнительные опции

• Аудиосистема
• «Утепленный пакет»
• Тонированные стекла
• Видеорегистратор наружного и внутреннего наблюдения
• Цифровой тахограф
• ГЛОНАСС/GPS
• Противотуманные фары
• Противоскользящие ступени
• Дополнительная ступенька
• Кнопка экстренной связи с водителем
• Устройство ограничения скорости и движения при открытых дверях
• Специальные ремни безопасности

Водительское место в автобусе ПАЗ-32053-70. ГАЗ

• Установка кондиционера без разводки по полкам «сплит система или моноблок» любой мощности
• Установка рейсоуказателей
• Подголовники (материал)
• Чехлы на сидения
• Установка автомагнитолы (+ 4 динамика и антенна)
• Абонентский терминал Гранит-навигатор 2.07CD/MP3 проигрыватель + 4 динамика + установка
• DVD магнитола + установка
• Монитор 14,1″
• Монитор 17″ с ТВ тюнером
• Монитор 20″
• Автомобильный навигатор
• Антикоррозийная обработка
• Камера заднего вида с цветным монитором
• Датчики парковки 4 шт. (2 перед., 2 зад. или 4 зад.)
• Датчики парковки 8 шт. (4 перед., 4 зад.)
• Сигнализация и два 2-кнопочных программир. брелка
• Сигнализация Starline и брелок с двусторонней связью и ЖК-дисплеем + установка
• Комплект центрального замка+установка
• Алкозамок (блокировка двигателя при положительном показании алкотестера)
• Страхование
• Зимняя / шипованная / летняя / всесезонная резина, диски
• Кнопка остановки по тебованию
• Указатель маршрута
• Доставка до склада покупателя
• Диски
• Набор автомобилиста
• Комплект расходников для ТО 1, ТО 2, ТО 3
• Комплект ремней на двигатель, тормозных накладок

Расположение блоков предохранителей в автобусе ПАЗ

Классическая модель автобуса с бензиновым двигателем сошла с заводского конвейера в 1984 г. В 2001 г. на автомобиле установили новый мотор (дизель ЗМЗ). В 2007 г. после рестайлинга увеличен срок эксплуатации кузова до 10 лет и заменен радиатор отопителя.

Осенью 2015 г. в эксплуатацию введена модель Газ Вектор, предназначенная для пригородных сообщений. Автобус Некст оснащен двигателем ММЗ. В 2016 г. на высокопольном авто установлен инжекторный мотор ЗМЗ-5245.

В салоне расположен модуль, включающий коммутационные выключатели и плавкие охранительные элементы. Слева от генератора установлено реле разгрузки электрической цепи.

В моторном отделении

Блок с выключателями находится на панели в подкапотном пространстве.

Узел включает 10 элементов, контролирующих работу следующих потребителей:

• сигнального механизма;
• ПТФ;
• устройства 5 дальнего света;
• тормозной системы;
• звукового сигнала;
• генератора.

Расположение прерывателей в секциях зависит от модели и даты изготовления ПАЗ. Вблизи двигателя находится коммутационное устройство, обеспечивающее быстрое включение потребителей при нарушении мощности энергосистемы.

В салоне

За приборной панелью установлена секция с выключателями, обеспечивающими работу механизмов:

• стартера;
• отопителя;
• габаритных огней;
• левой фары;
• печки.

Установочные модули в салоне представлены в 2 вариантах. В 1-й версии выключатели разделены на левый и правый блоки.

Предохранители контролируют следующих потребителей:

• узел АБС;
• дворник лобового стекла;
• насос;
• габаритный свет;
• осушитель воздуха;
• воздушный баллон;
• прикуриватель;
• зажигание;
• АБС тормозной системы;
• спидометр.

Подробное расположение вставок указано на схеме:
